1-jadval |
|
Quvur va uning maydoni toifasi |
Quvurning mustahkamligi, turgʻun boʻlganligi va deformatsiyasini hisoblashda quvurning ishlash sharoitlari koeffitsiyenti |
Jismoniy usullar bilan nazorat qilinadigan payvandlangan boʻgʻinlar soni, umumiy sonidan foiz hisobida |
Sinov paytidagi bosim va sinovning davomiyligi |
|
V |
0,60 |
QR 06.08-23 boʻyicha qoʻllaniladi |
|
|
I |
0,75 |
||
|
II |
0,75 |
||
|
III |
0,90 |
||
|
IV |
0,90 |
||
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishIzoh. Quvurning toʻgʻri qismini sinashda bosimning devor qalinligi uchun manfiy bardoshlilikni hisobga olgan holda quvur metallidagi oquvchanlik chegarasi nuqtasigacha olib keladigan qiymatgacha oshirishga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish22. Quvurlarning toifalari quyidagi 2-jadvalga muvofiq qabul qilinishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
|
2-jadval |
| |
|
Quvurning maqsadi |
Quvurni yotqizish paytidagi toifalari |
| |
|
Yer osti |
Yer yuzasi va yer usti |
||
|
Tabiiy gazni uzatish uchun: |
| ||
|
diametri 1200 mm dan kichik boʻlgan |
IV |
III |
|
|
diametri 1200 mm va undan katta |
III |
III |
|
|
Neft va neft mahsulotlarini uzatish uchun: |
|
|
|
|
diametri 700 mm dan kichik boʻlgan |
IV |
III |
|
|
diametri 700 mm va undan katta |
III |
III |
|
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish23. Quvurlar qismlarining toifalari ushbu SHNQning 1-ilovasiga muvofiq qabul qilinishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish5-bob. Quvur trassalariga qoʻyilgan asosiy talablar
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish24. Quvur yoʻlini tanlashni asoslash uchun quyidagilar inobatga olinishi lozim:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishquvur diametri va uzunligi;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishKS va NS joylashuvi va ularning soni;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishquvurni yotqizilishning konstruktiv sxemalari;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishquvur liniyasi yaqinida ishlaydigan aholi va xodimlarning xavfsizligi;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishatrof-muhitni muhofaza qilish;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishboshqa inshootlarning mavjudligi;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishfoydali qazilmalarning mavjudligi;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishmuhandislik-geologik va iqlimiy sharoitlar;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishquvurni qurish va ishlatishga talablar;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishyirik va oʻrta daryolar, botqoqliklar, koʻllar, avtomobil va temir yoʻllari, jarliklar, ishlatilayotgan quvurlar, elektr uzatish hamda aloqa tarmoqlari, qishloq xoʻjalik ekinlarining mavjudligi;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olisharxeologiya yodgorliklari (qoʻrgʻonlar, qishloqlar);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishkorroziya xavfining mavjudligi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish25. Quvur trassasini tanlashda quvur joylashgan hududga, quvur tarmoqlarining xavfsizligiga taʼsir koʻrsatishi, aholi, atrof-muhitga salbiy taʼsir koʻrsatishi mumkin boʻlgan barcha hodisalar, shuningdek sanoat chiqindilarini atmosferaga tarqalishini hisobga olish lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish26. Quvur trassasini tanlash aholi hamda hududni texnogen xususiyatga ega boʻlgan favqulodda vaziyatlardan muhofaza qilish zaruratini inobatga olgan holda amalga oshirish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish27. Quvur trassasini tanlashda qurilish-montaj ishlarining eng tejamkor va yuqori samarali usullarini qoʻllash lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish28. Quvur yoʻnalishi variantlarini kameral oʻrganishni trassaning boshlangʻich va yakuniy nuqtalari uning fokuslari doirasiga olingan ellips tomonidan aniqlangan qidiruv zonasida amalga oshirish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish29. Ellipsning kichik b, km oʻqi quyidagi formula boʻyicha aniqlanishi lozim:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(1)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishl — geodezik chiziq boʻylab boshlangʻich va yakuniy nuqtalar oʻrtasidagi masofa, km;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishKp — quvur liniyasini rivojlantirish koeffitsiyenti.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvur liniyasini rivojlantirish koeffitsiyenti Kp quyidagi shartlardan kelib chiqib aniqlash lozim:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishWcr.o — 1 km quvur uchun geodezik chiziq boʻylab boshlangʻich va yakuniy nuqtalar oʻrtasida toʻsiqlardan oʻtishini inobatga olib keltirilgan sarf-xarajatlar;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishWsr.n — tabiiy va sunʼiy toʻsiqlar orqali oʻtish xarajatlarisiz boshlangʻich va yakuniy nuqtalar orasidagi geodezik toʻgʻri chiziq boʻylab 1 km quvur liniyasi uchun berilgan xarajatlar.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish30. Quvurlarga yetib borish uchun umumiy tarmoqning mavjud yoʻllaridan foydalanish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish31. Foydalanishdagi umumiy tarmoq yoʻllari boʻylab toʻsiqlarni chetlab oʻtish imkoni boʻlmaganda yangi yoʻllar va yoʻl inshootlarini qurilishiga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish32. Quvurlarni tushirish stansiyalaridan payvandlash stansiyagacha va bogʻlamlarni trassaga yetkazib berish, gaz quvuridan (mavjud, qurilayotgan va rekonstruksiya qilinayotgan bino va inshootlar, botqoq yerlarni melioratsiya qilish, choʻl va dasht hududlarini sugʻorish) foydalanish davrida uni qurish va xizmat koʻrsatish shartlarini hisobga olish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish33. Quvurlarni qurish va ulardan foydalanish jarayonida tabiiy sharoitlarning oʻzgarish jarayonini inobatga olish lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish34. Quvurlarni temir yoʻl va avtomobil yoʻllari tonnellarida, shuningdek boshqa maqsadlarga moʻljallangan tunnellarda elektr va aloqa kabellari hamda quvurlar bilan birga yotqizishga yoʻl qoʻyilmaydi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish35. Quvurni barcha temir yoʻllar va temir yoʻl koʻpriklari, shuningdek elektr kabellari bilan bitta transheyadan yotqizishga yoʻl qoʻyilmaydi, bunda quyidagilar bundan mustasno:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishushbu quvur liniyasining texnologik aloqa kabeli suv osti oʻtish joylari (bitta xandaqda), temir yoʻl hamda avtomobil yoʻllari orqali oʻtish joylarida (bitta gʻilofda);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2,5 MPa (25 kgf/sm2) gacha bosim uchun diametri 1000 mm gacha boʻlgan gaz quvurlari va diametri 500 mm va undan kichik boʻlgan neft va neft mahsulotlari quvurlari avtomobil yoʻllarining III, III-p, IV, IV-p va V toifa yongʻinga chidamli koʻpriklarida.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishKoʻprik boʻylab va unga yaqin masofada yotqiziladigan, ushbu SHNQning 2-ilovasida keltirilgan quvurlarning joylari I toifaga kirishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish36. Koʻchki xavfi mavjud joylarda quvurlarni yotqizishda tayanchlarning siljishi ehtimolini istisno qilgan holda siljish oynasi ostidagi chuqurlikda yotqizish hisobga olinishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish37. Sel oqimlarini kesib oʻtuvchi quvur yoʻllarini oqimning dinamik zarbasi zonasidan tashqaridan oʻtkazish lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish38. Eruvchan, sochiluvchan tuproqlardan tashkil topgan hududlarda harorati 0°S dan past boʻlgan gazni tashuvchi quvurlarini yotqizishda quvur ostidagi asoslarning yoʻl qoʻyib boʻlmaydigan deformatsiyalanishi ehtimolini oldini oluvchi choralar koʻrilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish39. Neft va neft mahsulotlari quvurlari ulardan pastroqda joylashgan aholi punktlari va sanoat korxonalari yaqinida yotqizilishida quyidagi masofalarda avariya holati uchun ariqlar inobatga olinishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishdiametri 700 mm gacha boʻlganda — kamida 500 m;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishdiametri 700 mm gacha boʻlgan va undan katta diametrli quvurlarni — 1000 m.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishAriqdan chiqarish joyi aholi punktlari uchun xavfsiz hududlarda boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishTepalik va aylanma ariqlar yoʻnalishi joy relyefiga asosan belgilanishi zarur.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishAriqning pastki qismidan chiqarib olinadigan mahsulot aholi punktlari uchun xavfsiz joylarga tashlanishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishKatta suv yigʻish maydonlari mavjud boʻlganda, quvurning yuqori tomonidan yongʻin suvlarini qochirish uchun ariq inobatga olinishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish40. Quvurlarning 110 kV va yuqori kuchlanishli elektr uzatish tarmoqlari bilan kesishgan joylarida kamida 60° burchak ostidagi yer osti quvurlarni yotqizilishini taʼminlash lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish41. Davlat oʻrmon fondi hududidan oʻtuvchi quvurlarni 6,10 kV elektr uzatish tarmogʻiga parallel tarzda yotqizish uchun chuqur kengligi elektr uskunalarining tuzilishi qoidalari talablariga muvofiq yoʻnalishning tor hududlari uchun belgilanganidek olinishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish6-bob. Minimal masofalar
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish42. Yer osti va yer usti (toʻkilmada) quvurlar oʻqidan aholi punktlari, sanoat va qishloq xoʻjaligi korxonalarigacha boʻlgan masofa, quvurlarning sinfi va diametri obyektlarning muhimlik darajasiga va ularning xavfsizligini taʼminlash zarurligini inobatga olish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishUshbu koʻrsatkich ushbu SHNQning 2-ilovasidagi jadvalda keltirilgan oʻlchamlardan kam boʻlmasligi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish43. Gaz, neft, neft mahsulotlari yoki kondensat quvurlarining KS, GTS, NNS laridan aholi yashash punktlarigacha, sanoat korxonalari, bino va inshootlargacha boʻlgan masofalar gaz quvurining sinfi va diametriga hamda neft nasos stansiyalarining toifasiga asosan tanlanishi, biroq ushbu SHNQning 3-ilovasidagi jadvalda keltirilgan qiymatlardan kichik boʻlmasligi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish44. Gaz, neft va neft mahsulotlari quvurlarini yer ostiga yotqizishda bir vaqtning oʻzida bitta texnik yoʻlakda yotqizilgan parallel tarmoqlar oʻrtasidagi minimal masofa quyidagi 3-jadvalga muvofiq boʻlishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3-jadval | ||
Quvurlar diametri, mm | Tutash quvurlar oʻqi oʻrtasidagi masofa, m | |
gaz quvurlari | neft va neft mahsulotlari quvurlari | |
400 gacha | 8 | 5 |
400 dan 700 gacha | 9 | 5 |
700 dan 1000 gacha | 11 | 6 |
1000 dan 1200 gacha | 13 | 6 |
1200 dan 1400 gacha | 15 | 7 |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish45. Bir vaqtning oʻzida bitta texnik yoʻlakda yotqizilayotgan parallel tarmoqlar oʻrtasidagi minimal masofa quyidagicha qabul qilinishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishgaz quvurlarini ushbu SHNQning 229-bandida keltirilgan hududlarda yer usti, yer yuzasi boʻylab yoki aralash yotqizishda (togʻli hududlar bundan mustasno) — ushbu SHNQning 4-jadvalga muvofiq;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishneft quvurlari va neft mahsuloti quvurlarini yer usti, yer yuzi yoki aralash yotqizishda — yotqizish sharoitlariga asosan.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish46. Bitta texnik yoʻlakda parallel qurilayotgan va ishlatilayotgan quvurlar oʻrtasidagi masofa qurilishi amalga oshirish texnologiyasi, ishlarni bajarishda xavfsizlikni taʼminlanishi va ish paytida ularning ishonchliligi shartlarini qabul qilinishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvurlarni yer usti, yer yuzi yoki aralash yotqizish ushbu SHNQning 4-jadvalida keltirilgan.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishYer ostida yotqizishda ushbu SHNQning 5-jadvalida keltirilgan qiymatlardan kam boʻlmasligi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish47. Gaz, neft va neft mahsulotlari quvurlarining parallel tarmoqlari oʻrtasidagi masofa xuddi gaz quvurlari uchun belgilangani kabi qabul qilinishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishTurli diametrli gaz quvurlarini parallel yotqizishda ular oʻrtasidagi masofa katta diametrli quvur tarmogʻi kabi olinishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4-jadval | ||||
Parallel gaz quvurlarini yotqizish usuli | Ochiq joylardagi gaz quvurining parallel tarmoqlari oʻrtasidagi minimal masofa, m gaz quvurining diametrini mm boʻlishi sharti bilan | |||
ochiq joylarda | ||||
gaz quvurining shartli diametri, mm | ||||
Birinchi | Ikkinchi | 700 gacha | 700 dan 1000 gacha | 1000 dan 1400 gacha |
Yer yuzasi | Yer yuzasi boʻylab | 20 | 30 | 45 |
Yer yuzasi | Yer ostidan | 20 | 30 | 45 |
Yer usti | Yer ostidan | 20 | 30 | 45 |
Yer usti | Yer ustidan | 40 | 50 | 75 |
Yer usti | Yer yuzasi boʻylab | 40 | 50 | 75 |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishIzoh. Agar yer osti gaz quvurlarida uzunligi 100 m dan oshmaydigan alohida yer yuzi yoki yer usti qismlari mavjud boʻlsa (jarliklar ustidan oʻtish joylari), ushbu parallel tarmoqlar orasidagi minimal masofani 25 m gacha kamaytirishga yoʻl qoʻyiladi, bu qismlarni II toifaga tasniflashda yer osti yotqizish uchun olinishi kerak (ushbu SHNQning 246-bandida belgilangan talablarni hisobga olgan holda).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
|
|
5-jadval |
|
Loyihalanayotgan quvurning shartli diametri, mm |
Loyihalanayotgan va mavjud yer osti quvurlari oʻqlari oʻrtasidagi minimal masofa, m |
|
|
Qishloq xoʻjaligi uchun moʻljallanmagan yoki qishloq xoʻjaligi uchun yaroqsiz, davlat oʻrmon xoʻjaliklari |
Qishloq xoʻjaligi maqsadlaridagi (unumdor qatlamni olish va tiklashda) |
|
|
400 gacha |
11 |
20 |
|
400 dan 700 gacha |
14 |
23 |
|
700 dan 1000 gacha |
15 |
28 |
|
1000 dan 1200 gacha |
16 |
30 |
|
gaz quvurlari uchun |
||
|
32 |
32 |
|
|
(diametri 1200 mm boʻlgan neft quvurlari va neft) |
||
|
1200 dan 1400 gacha |
18 |
22 |
|
gaz quvurlari uchun |
||
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishIzoh. Togʻli yerlar hamda tabiiy va sunʼiy toʻsiqlardan oʻtish joylari uchun ushbu jadvalda keltirilgan masofalarni qisqartirishga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish48. Loyihalanayotgan quvurlar butun uzunligi boʻylab, parallel yotqizishda mavjud quvurlarning bir tomonida joylashishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishAgar quvurlar oʻqidan aholi punktlari, sanoat korxonalari va inshootlarigacha boʻlgan minimal masofani taʼminlashning imkoni boʻlmasa, loyihalashtirilgan va mavjud quvurlarning oʻzaro kesishmalariga istisno tariqasida yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish7-bob. Yoqilgʻi va impulsli gaz quvurlari uchun masofa
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish49. Yoqilgʻi va impulsli gaz quvurlari asosiy texnologik quvurlar qatoriga kiradi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuyidagi shartlar bajarilganda, yoqilgʻi va impulsli gaz quvurlarini bitta xandaqda yotqizishga yoʻl qoʻyiladi:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishquvurlar oʻrtasidagi masofa kamida — 0,5 m boʻlganda;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishhar ikki quvur toifasi V dan past boʻlmaganda;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishizolyatsiyalovchi qoplama kuchaytirilgan turda boʻlganda;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishularning kiruvchi va chiquvchi gaz quvurlari (gaz quvuri-shleyflar)ga parallel tarzda qurilish maydonidan qatʼi nazar, kamida 15 m masofada boʻlganda.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish50. Gaz KS maydonida mavjud boʻlmaganda, qoʻshilish nuqtasi kranlarining qayta ulanishi ehtimolini taʼminlash uchun trassadan zaxira impulsli gazni qoʻshimcha taʼminlash lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish8-bob. Muhofaza zonalari
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish51. Gaz quvurlariga ularning obyektlarining meʼyoriy ish sharoitlarini taʼminlash va magistral gaz quvurlari va ularning obyektlariga zarar yetkazilishining oldini olish uchun muhofaza zonasi belgilanishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish52. Quvurlarning muhofazalanadigan zonalarini belgilash va ularni yerdan foydalanish boʻyicha hududiy xaritaga kiritish ishlari quvurlarni xavfsiz ishlatish shart-sharoitlarini taʼminlash maqsadida quyidagilar amalga oshirilishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishquvurlarning kommunikatsiyalariga yoki texnologik asbob-uskunalariga zarar yetkazishi mumkin boʻlgan oʻzboshimchalik bilan qurilish-montaj, qazish, portlatish va boshqa (qishloq xoʻjaligi ishlaridan tashqari) turdagi ishlarning oʻtkazilishi istisno qilinishi;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishquvurga zarar yetkazishi mumkin boʻlgan boshqa turdagi faoliyat turlarini (ochiq olovni yoqish, xomashyo, mahsulot, xavfli materiallarni saqlash) cheklash.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish9-bob. Quvurlarga qoʻyilgan konstruktiv talablar
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish53. Quvurlarning diametri texnologik loyihalash talablariga muvofiq hisoblash yoʻli bilan aniqlanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish54. Mahsulotni teskari yoʻnalishda tashish zarurati mavjud boʻlmasa, quvur uzunligi boʻylab ishchi bosimning tushib borishi va quvurlar devori turli qalinlikdagi quvurlardan loyihalash lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish55. Flanetslar yordamida ulanuvchi berkitish armaturasini quduqlarda, yer usti shamollatiladigan boʻlmalar (kiosklar) yoki toʻsiqlar ichida oʻrnatish zarur.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuduqlar, toʻsiqlar va boʻlmalar yonmaydigan materiallardan loyihalanilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish56. Gorizontal va vertikal tekislikda quvur liniyasining yoʻl qoʻyilgan egilish radiuslari mustahkamlik shartidan, quvur devorlarining mahalliy barqarorligi va holatining barqarorligidan kelib chiqib, hisoblash orqali aniqlanishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishMinimal egilish radiusi tozalash qurilmalarining oʻtish sharoitidan kelib chiqib, kamida uning diametrining besh baravariga teng boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish57. Quvurga payvandlanadigan toʻgʻri qoʻshilmalarning (patrubkalar) uzunligi 250 mm dan kam boʻlmasligi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishKS, GTS va NQISning bogʻlovchi quvurlari diametri 530 mm dan katta boʻlmaganda, uzunligi kamida 100 mm boʻlgan toʻgʻri kiritmalarning ulanishiga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish58. Quvurlar kompressor va nasos stansiyalarining bogʻlash quvurlariga, tozalash moslamalarini ishga tushirish va qabul qilish tugunlariga, ikki yoki undan ortiq tarmoqlardagi suv toʻsiqlari orqali oʻtish joylariga, bir-biriga ulash moslamalariga va quvurlarni ulash tugunlariga tutashgan joylarda quvurlarning qoʻshni qismlarining ichki bosim va quvur metall haroratining oʻzgarishi taʼsirida boʻylama siljishlarining qiymatini aniqlash kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishBoʻylama siljishlar quvurga ulanuvchi keltirilgan konstruktiv elementlarni hisoblashda inobatga olinishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvurlarning boʻylama siljishini qisqartirish maqsadida maxsus choralar va P-simon (tuproq bilan qisilmagan), Z-simon yoki boshqa shakldagi ochiq kompensatorlar bilan yoki yer osti kompensatorlar-tirgaklarni xuddi shu shakldagi oʻrnatish inobatga olinishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish59. Diametri 1000 mm va undan ortiq boʻlgan yer osti quvurlarini past qisish xususiyatli tuproqqa yotqizishda loyihada quvurning turgʻun boʻlganligini taʼminlaydigan maxsus choralarni hisobga olish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish60. Quvur yoʻlida balandligi yer yuzasidan 1,5 — 2 m boʻlgan temir-beton, yogʻochli ogohlantiruvchi belgilar oʻrnatilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishBelgilar koʻrish maydoni doirasida, biroq koʻpi bilan har 1 km da burilish burchaklarida va odatda katodli chiqishlar bilan birlashtirgan holda oʻrnatilishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish10-bob. Quvurlarga berkitish va boshqa turdagi armaturalarni oʻrnatish
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish61. Quvurlarda hisoblash yoʻli bilan aniqlangan, biroq 30 km dan oshmagan masofada berkitish armaturani oʻrnatish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish62. Berkitish armaturasi quyidagi oʻrinlarda oʻrnatishni inobatga olish lozim:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishsuv toʻsiqlarining har ikki qirgʻogʻida, ularni ikki va undan ortiq tolali quvurlar mazkur SHNQning 184-bandiga muvofiq kesib oʻtganda va V toifali bir tarmoqli oʻtish joylarida;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishGTS ga ulanadigan uzunligi 1000 m dan ortiq boʻlgan tarmoqlarda, GTSdan 300 — 500 m masofada.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishGKTQ, KS, YEOGSS va bosh inshootlarga kirish va chiqish joyida kamida quyidagi m masofalarda oʻrnatilishi lozim:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishdiametri 1400 mm — 1000 m;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishdiametri 1400 mm dan kichik 1000 mm gacha — 750 m;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishdiametri 1000 mm dan kichik — 500 mm (himoya joʻmraklarni);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishavtomobil koʻpriklarining har ikkala tomoni boʻylab (ulardan gaz quvurlari oʻtkazilishida) kamida 250 m masofada;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishshaharlar va boshqa aholi punktlari hamda sanoat korxonalaridan yuqori nuqtalarida yotqiziladigan neft va neft mahsulotlari quvurlarning bir yoki har ikki uchida — joy relyefiga koʻra loyiha tomonidan belgilangan masofada;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishneft va neft mahsulotlari quvurlarida, suv toʻsiqlarini bitta tarmoqda kesib oʻtishda, berkitish armaturasining joylashuvi oʻtish joyiga ulashgan yer relyefiga va tashiladigan mahsulotning suvga kirishiga yoʻl qoʻymaslik sharti bilan;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishuzunligi 500 m dan ortiq boʻlgan III turdagi botqoqliklarning har ikkala qirgʻogʻida.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish63. Bir tarmoqli gaz quvurlarining suv toʻsiqlaridan, suv osti oʻtish joylarida berkitish armaturasini oʻrnatishga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish64. Neft mahsulotlari quvurlari uchun berkitish armaturasini oʻrnatish joyi devor qalinligi turli boʻlgan quvur qismlari ulangan joylarda boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish65. Himoya joʻmraklarini oʻrnatish joyi bosh inshootlar hududi chegarasidan, KS ni magistralga ulash tuguni chegarasidan (soʻruvchi va haydovchi gaz quvurlarining eng chekka ulanmalari oʻqidan boshlab) hisoblab oʻrnatilishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishKS magistral gaz quvuridan 700 m dan ortiq masofaga uzoqlashganda va tabiiy toʻsiqlar (jarliklar, notekis yerlar) mavjud boʻlganda, KS ning soʻruvchi va haydovchi gaz quvurlarida KS toʻsigʻidan 250 m masofada havo chiqarish sham bilan jihozlangan berkitish armaturasida (NOʻA va avtomatika KS ning magistral gaz quvuriga ulanish tugunidagi kranlarga oʻxshash tarzda) oʻrnatish lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish66. Himoya joʻmraklarini tozalash moslamalarining ishga tushirish va qabul qilish tugunlari tarkibiga kiruvchi kranlar bilan birlashtirishga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish67. Gaz quvurlarining ikkita yoki undan ortiq tarmoqlari parallel yotqizishda chiziqli berkitish armaturasini bir-biridan radius boʻylab kamida 100 m masofaga siljitish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishMurakkab trassa sharoitlarida (togʻ relyefi, botqoqliklar, tabiiy va sunʼiy toʻsiqlar) yuqoridagi masofani 50 m gacha qisqartirishga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish68. Bitta gaz quvuri tarmogʻini ularning bir nechta asosiy tarmoqlariga parallel tarzda yoki bir nechta tarmoqni bitta gaz quvuriga ulashda, chiziqli berkitish armaturasining tugunlarini bir-biridan kamida 30 m masofaga siljitish lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish69. Diametri 400 mm va undan katta boʻlgan berkitish armaturasi zichlangan asosga yotqiziladigan poydevor plitalariga oʻrnatilishi zarur.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish70. Gaz quvurlari va bosim ostidagi chiziqli berkitish armaturasini bogʻlash armaturasi (obvyazka) baypaslar, havo yuborish liniyalari va ulagichlar yer ostida quduqsiz tarzda oʻrnatilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish71. Gaz quvurlari qismlarining har ikki uchiga berkitish armaturasi orasida, KSni ulash tugunlarida va tozalash moslamalarining qabul qilish va joʻnatish tugunlarida havo shamlarini berkitish armaturasidan quyida koʻrsatilgan masofalarda oʻrnatish kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishdiametri 1000 mm gacha boʻlganda, kamida 15 m masofada;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishdiametri 1000 mm va undan katta boʻlganda, kamida 50 m masofada.diametri 1000 mm gacha boʻlganda, kamida 15 m masofada;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishdiametri 1000 mm va undan katta boʻlganda, kamida 50 m masofada.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish72. Havo shamining diametri gaz quvurining berkitish moslamasi orasidagi qismini 1,5 — 2 h ichida boʻshatilishini taʼminlash shartidan kelib chiqib aniqlash lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish73. Berkitish armaturasi va havo shamini gaz quvuriga tegishli boʻlmagan bino va inshootlardan kamida 300 m masofada oʻrnatishni inobatga olish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish74. Gaz quvurlarini avtomobil yoʻllari va temir yoʻllar, elektr uzatish hamda aloqa tarmoqlariga parallel tarzda yotqizishda havo shami oʻrnatilgan berkitish armaturasini yoʻl va tarmoqlardan xuddi gaz quvurlari uchun belgilangan masofada oʻrnatishga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish75. Gaz quvurlari avtomobil va temir yoʻllari, elektr uzatish va aloqa tarmoqlarini kesib oʻtganda havo shamlaridan keltirilgan bino va inshootlargacha boʻlgan masofada parallel yotqizish uchun hisobga olingan qiymatlardan kam boʻlmasligi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish76. Berkitish armaturasining havo shamlaridan koʻprik hamda viaduklargacha masofa kamida 300 m, elektr tarmoqlaridan oʻlchangan masofa esa EQTQ talablariga muvofiq boʻlishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHavo shamining yer sathidan balandligi kamida 3 m ni tashkil qilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish77. Kondensat mavjudligini nazorat qilish va uni gaz quvuridan chiqarib tashlash uchun kondensat toʻplagichlarni oʻrnatishni hisobga olish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish78. Parallel yotqiziladigan bir maqsadli quvurlar bir-biri bilan quvur ulagichi yordamida bogʻlangan boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish79. Berkitish moslamasini oʻrnatish tugunlarini uygʻunlashgan (unifikatsiyalangan) holda loyihalash lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish80. Daryodan yoki aholi punktlari va sanoat korxonalaridan yuqori nuqtalardan kamida 700 m boʻlgan masofa oʻtish joylaridan oʻtuvchi neft, neft mahsulotlari va suyultirilgan gaz quvurlarida oʻrnatiladigan berkitish moslamasi masofadan boshqarish qurilmalari bilan jihozlanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish81. Diametri 1000 mm va undan ortiq boʻlgan I sinf neft va neft mahsuloti quvurlarining toʻgʻri berkitish armaturasi suv toʻsiqlaridan oʻtish joyida favqulodda yopish avtomatikasi bilan jihozlangan boʻlishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish82. Suvdan oʻtish joylarida neft, neft mahsuloti va suyultirilgan uglevodorod gaz quvurlarining suv osti oʻtish joylariga tutashgan qismlarida, quvurlarda gaz yoki havoning toʻplanib qolishining oldini oluvchi qurilmalar loyihalanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish11-bob. Tozalash moslamalarining joʻnatish va qabul qilish tugunlari
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish83. Quvurlarda tozalash moslamalarining joʻnatish va qabul qilish tugunlarini inobatga olish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishBitta tozalanadigan qism doirasidagi gaz quvuri doimiy ichki diametrga va gaz quvuri ichidagi tugunlarsiz yoki qismlarsiz teng oʻtkazuvchi toʻgʻri armaturaga ega boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish84. Gaz quvuridan teng oʻtkazuvchi tarmoqlarni, shuningdek diametri gaz quvurining diametridan 0,3 dan oshadigan teng oʻtkazuvchi boʻlmagan tarmoqlarni loyihalashda tarmoqqa tozalash moslamalarining kirish imkoniyatini istisno qiladigan loyiha yechimlarini qoʻllash kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish85. Quvurning tabiiy va sunʼiy toʻsiqlardan oʻtuvchi, diametri asosiy gaz quvurining diametridan farq qiluvchi qismlarida tozalash moslamalarining mustaqil joʻnatish va qabul qilish tugunlarini oʻrnatishga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish86. Quvur va tozalash moslamalarini joʻnatish va qabul qilish tugunlari tozalash va diagnostika qurilmalarining oʻtishini qayd qiluvchi signalizatsiya qurilmalari bilan jihozlangan boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish87. Xavfsizlik darajasini oshirish va tozalash moslamalarini quvurlari boʻylab oʻtishi bilan bogʻliq ishlarni tashkil qilish uchun ish jarayonlari va bosqichlarini, gaz-havo aralashmasini qabul qilish kameralaridan siqib chiqarish, tabiiy gaz bilan toʻldirish, bosimni oshirish, tozalash moslamalarini joʻnatish, oʻtishi va qabul qilishni nazorat qilishni avtomatlashtirish va masofadan boshqarish tizimidan foydalanish lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish12-bob. Quvurlarning yer ostida yotqizilishiga qoʻyiladigan talablar
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1-§. Asosiy talablar
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish88. Quvurlarni yer sathidan quvur tepasigacha tushirish chuqurligi kamida quyidagicha boʻlishi lozim:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishshartli diametri 1000 mm dan kam boʻlganda — 0,8 m;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishshartli diametri 1000 mm va undan katta (1400 mm gacha) boʻlganda — 1,0 m;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbotqoqliklar yoki quritish kerak boʻlgan torf tuproqlarida — 1,1 m;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishqum barxanlarida, barxanlararo asoslarning pastki belgisidan hisoblanganda — 1,0 m;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishqoya tuproqlarda, avtotransportlar oʻtmaydigan botqoq joylarda — 0,6 m;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishhaydaladigan va sugʻoriladigan yerlarda — 1,0 m;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishsugʻorish va quritish (melioratsiya) kanallarini kesib oʻtish joylarida (kanal tubidan) — 1,1 m;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish89. Neft va neft mahsuloti quvurlarining chuqurligi texnologik loyihalash talablariga asosan optimal yuborish rejimi va yuborilayotgan mahsulotlarning xususiyatlarini hisobga olib aniqlanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish90. Quvurning chuqurligi ballast yordamida yer yuzasidan boshlab konstruksiyaning tepasigacha boʻlgan masofa sifatida aniqlanishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish91. Issiq mahsulotlarni tashuvchi quvurlar chuqurligi ushbu SHNQning 15-bobi talablariga muvofiq bosim harorati zoʻriqishlari taʼsirida quvurlarning boʻylama barqarorligini hisoblash orqali qoʻshimcha ravishda tekshirilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish92. Xandaqning pastki qismi kengligi quyidagilardan kam boʻlmasligi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishdiametri 700 mm gacha boʻlgan quvurlar uchun — DN + 300 mm;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishdiametri 700 mm va undan katta boʻlgan quvurlar uchun — 1,5 DN mm.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish93. Quvur diametrlari 1200 va 1400 mm va qiyaligi 1:0,5 dan ortiq boʻlgan xandaqning pastki kengligini DN+500 mm oʻlchamlarini qisqartirishga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish94. Quvurlarga ballast yuklashda xandak kengligi quvurga oʻrnatilgan yuk bilan uning devori oʻrtasidagi masofa kamida 0,2 m boʻlishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish95. Yoʻlning joy relyefi keskin kesishgan qismida va botqoqlik joylarda quvurlarni tuproqni qatlam-qatlam bostirish hamda uning sirtini mahkamlash orqali maxsus tuproq toʻkilmalarida yotqizishga yoʻl qoʻyiladi, bunda suv oqimlarini kesib oʻtishda tuproq toʻkilmalarida suv oʻtkazish teshiklari boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish96. Quvurlar oʻzaro kesishganda, ular orasidagi masofa kamida 350 mm ni tashkil etishi, kesishish kamida 60° burchak ostida amalga oshirilishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish97. Quvurlar va boshqa muhandislik tarmoqlari (suv quvuri, kanalizatsiya, kabellar) oʻrtasidagi kesishmalar SHNQ 2.09.17-21 talablarga muvofiq loyihalanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish98. Quvurlarning elektr uzatish tarmoqlari bilan kesishmasi Elektr qurilmalarining tuzilish qoidalariga muvofiq amalga oshirilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish99. Diametri 1000 mm va undan katta quvurlar uchun hudud relyefiga bogʻliq holda trassani dastlabki rejalashtirishni hisobga olish lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHarakatlanuvchi barxanlar hududlarida trassalarni loyihalashda tabiiy zichlangan tuproqqa tegmagan holda barxanlararo asoslarigacha kesilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishYotqizilgan quvur koʻmilganidan keyin tuproqning ustki qismini hamda quvur oʻqidan har ikki tomondan kamida 10 m masofadagi barxan qumlari birlashtiruvchi moddalar (neyrozin, kreking-bitum chiqindilari) yordamida mustahkamlanishi zarur.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish100. Diametri 700 mm va undan katta boʻlgan quvurlarni loyihalashda boʻylama profilida yer belgilari hamda quvurning loyihaviy belgilari koʻrsatilishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish101. Quvurlarni qoya toshli, graviy-toshli, shagʻal va qum-shagʻalli tuproqlarda yotqizish hamda koʻmishda xandaqning tubini kamida 10 sm qalinlikda yumshoq tuproq bilan toʻldirish inobatga olinishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishUshbu sharoitda quvurni 20 sm qalinlikdagi yumshoq tuproq toʻkish yoʻli bilan yoki maxsus qurilmalar yordamida izolyatsiya qoplamalarini shikastlanishdan himoya qilish lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish102. Choʻkish tuproqlari I turga mansub boʻlganida ular uchun quvurlarni loyihalash choʻkmaydigan tuproq sharoitlari uchun belgilangan shartlarga muvofiq amalga oshirilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishChoʻkish tuproqlarini II turga mansub boʻlgan joylari uchun yer osti quvurlarini loyihalash SHNQ 2.02.01-19 ga asosan amalga oshirilishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish103. Choʻkish turini va tuproqlarning ehtimoliy choʻkish qiymatini SHNQ 2.02.01-19ga muvofiq aniqlash kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish104. Quvurlarni 20 foizdan ortiq qiyaligi yoʻnalishi boʻylab yotqizishda tabiiy tuproq (masalan, loy) hamda sunʼiy materiallardan tayyorlangan eroziyaga qarshi ekranlar va sarbasta (peremichka)lar hisobga olinishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish105. Nishabliklarda yotqiziladigan quvurlarni loyihalashda ularning yer usti suvlaridan himoyalash uchun togʻ usti ariqlar loyihalanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish106. Quvurlar ostidagi asosning choʻkish ehtimolining oldini olish imkoni mavjud boʻlmaganda, quvur mustahkam va turgʻun boʻlishini hisoblashda uning egilishidan kelib chiqadigan qoʻshimcha zoʻriqishini hisobga olish lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish107. Quvur trassasi yaqinida quvurlarning xavfsiz ishlashiga taʼsir koʻrsatishi mumkin boʻlgan jarlik va chuqurliklar mavjud boʻlganda, ularni mustahkamlash choralari inobatga olinishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish108. Quvurlar yoʻli boʻylab bir-biridan har 5 km dan ortiq boʻlmagan masofada doimiy reperlar oʻrnatish hisobga olinishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2-§. Quvurlarni togʻ sharoitlarida yotqizish
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish109. Quvurlarni togʻ sharoitida, keskin relyefli qiyaliklardan iborat boʻlgan hududlarda, suv toshmaydigan daryo vodiylarida hamda suv oqimi boʻlinadigan joylarda, shuningdek beqaror, tik qiyaliklar va sel oqimi yoʻllaridan qochgan holda yotqizish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish110. Koʻchuvchi tuproq qatlami qalin boʻlmagan koʻchki hududlarida yer osti quvurlarni koʻchuvchi yuzadan pastroqda joylashtirish inobatga olinishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish111. Sezilarli uzunlikda roʻy beradigan koʻchki qatlamini koʻchuvchi yonbagʻirning yuqori qismidan aylanib oʻtish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish112. Sel oqimlarini kesib oʻtishda, yer usti yotqizilishini inobatga olish lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish113. Sel oqimi yoki chiqarish konusi orqali kesib oʻtuvchi quvurlarni yer ostiga yotqizishni 5 foizlik taʼminlash bilan yuvilish mumkin boʻlgan oʻzandan (quvur ustidan boshlab hisoblanganda) 0,5 m pastroqda yotqizish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishKesishgan quvurlar chiqarish konusi bilan yotqizilishida, konusning yuvilish ehtimoli mavjud boʻlgan darajadan pastroqdagi oʻzan doirasidagi tashqi yuzasini egib oʻtuvchi egri chiziq boʻyicha amalga oshirish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish114. Quvurlar yotqizish turini va ularni sel oqimlarini kesib oʻtishda himoya qilish boʻyicha loyiha yechimlari turini tanlash, quvurlarning ishonchliligini taʼminlash va texnik-iqtisodiy hisob-kitoblarni inobatga olgan holda amalga oshirish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish115. Hududlarda quvurlarni yotqizishda ularni himoyalash uchun yonbagʻirlarni tekislash, suvdan himoyalash qurilmalari, yer osti suvlarini chiqarib tashlash, himoya devorlari, kontroforslarni loyihalash lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish116. Koʻndalang qiyaligi 8 — 11° boʻlgan yonbagʻirlarda yotqiziladigan quvurlarni loyihalashda ishchi polosa tokchani oʻrnatish uchun tuproqni kesib olish va toʻkish hisobga olinishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish117. Tokcha bevosita yonbagʻirda toʻkmalar hosil qilish yoʻli bilan qurilishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish118. Yonbagʻirning koʻndalang qiyaligi 12 — 18° boʻlganda, tuproqning qiyalik boʻylab koʻchishining oldini olish uchun uning xususiyatlarini hisobga olgan holda tokchalar loyihalanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish119. Koʻndalang qiyaligi 18° dan katta boʻlgan yonbagʻirlarda tokchalar tuproqni kesish yoʻli bilan yasalishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish120. Toʻkilgan tuproqdan quvurlarni qurilish-montaj ishlarini amalga oshirish hamda ularni keyingi ishlatish davrida oʻtish yoʻlaklarini loyihalash quyidagi shartlar bajarilgandan soʻng foydalanishga yoʻl qoʻyiladi:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(3)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— yonbagʻirning qiyalik burchagi, daraja;Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— toʻkma tuproqning ichki ishqalanish burchagi, daraja;Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— toʻkmaning 1,4 ga teng deb qabul qilingan koʻchishga qarshi mustahkamlik zaxirasi koeffitsiyenti.Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish121. Koʻndalang qiyaligi 35°dan katta boʻlgan yonbagʻirliklarda yotqiziladigan quvurlar uchun himoya devorlarni loyihalash kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish122. Quvurlarni yotqizish uchun xandaq materik tuproqda qiyalik asosining yaqinida, yer kovlash uskunalarning normal ishlashini taʼminlaydigan masofada boʻlishi, bunda qiyalik asosi atrofidagi sirt suvlarini qaytarish uchun kamida 0,2 foiz boʻylama qiyalikdagi ariq (kyuvet) loyihalanishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishBunda, qiyalik tokchasida xandaq oʻqining har ikki tomoni boʻylab 2 foiz nishablik boʻlishi, xandaq mavjud boʻlmaganda, tokcha qiyalik bir tomonga qaratilgan kamida 2 foiz nishablikka ega boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish123. Tokchaning kengligi ish sharoitlari, xandaq qazish, togʻli tomondan aloqa kabelini mexanizatsiyalashgan yotqizish imkoniyati, shuningdek mahalliy sharoitlarni hisobga olgan holda belgilanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish124. Togʻli hududlarda quvurlarning ikkita va undan ortiq parallel tarmoqlarini yotqizishda bir-biridan alohida ajratilgan tokchalar boʻlishi yoki tarmoqlar bitta tokchada yotqizilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish125. Bitta tokchada ikki va undan ortiq neft yoki neft mahsuloti quvurlarini yotqizishda tolalar orasidagi masofani 3 m gacha qisqartirishga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishBunda, barcha quvurlar II toifaga tegishli boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishIV sinfga tegishli ikkita neft (neft mahsulotlari) quvurini bitta xandaqda yotqizishga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish126. Quvurlarni suv boʻlmalarining tor qirralari boʻylab yotqizishni loyihalashda tuproqni 8 — 12 m kenglikda bir tomonga yoki har ikki tomonga 2 foiz qiyalik boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish127. Quvurlar boʻylab aloqa kabeli tarmoqlarini yotqizishda tuproqni kesish kengligini 15 m gacha oshirishga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish128. Koʻchki hududlarda quvurlarni yotqizishda quyidagilarga rioya qilish kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishtuproqning koʻchuvchan qatlami qalin boʻlmaganda gaz quvurlarini koʻchish qatlamidan pastga joylash bilan yer osti yotqizishga;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishgaz quvurini yuza boʻylab koʻchkining siljish yuzasidan pastroqda qoqilgan qoziq tayanchlarda yotqizish usulini qoʻllashga;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishsezilarli uzunlikdagi koʻchki zonalarini koʻchish qiyaligidan yuqoridan aylanib oʻtishga.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish129. Quvurlarni yer yuzi (toʻkilmada) yotqizishda yer usti suvlari oqimining toʻkilma va quvurlarga boʻlgan taʼsiridan himoyasini inobatga olish zarur.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish130. Gaz quvurlarini koʻchkilardan himoya qilish uchun quyidagi himoya inshootlaridan foydalanishga yoʻl qoʻyiladi:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishushlab turuvchi inshootlar;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishtoʻgʻonlar;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishdrenajlash va suv qochirish inshootlari;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishgaz quvurining moslashuvchanligini oshirish tuzilmalari (kompensator-uporlar).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish131. Gaz quvurlarini sel oqimlari ehtimoli mavjud boʻlgan joylarda loyihalashda quyidagilarga rioya qilish kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishsel oqimi hududini chetlab oʻtish;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishgaz quvurining sel oqimlari bilan kesishuvchi qismida quvur yoʻli oqimning dinamik toʻlqini doirasidan tashqaridan oʻtish;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish132. Quvurlarni sel oqimidan muhofazalashda quyidagi himoya va yoʻnaltiruvchi inshootlardan foydalanishga yoʻl qoʻyiladi:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishtayanch devorlar;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishtoʻgʻonlar;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishdrenajlash va suv qochirish inshootlari;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishyoʻnaltiruvchi toʻgʻonlar.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish133. Tosh koʻchishi ehtimoli mavjud boʻlgan hududlarda gaz quvurining tepa qismidan boshlab kamida 1 m ishonchli chuqurlashtirish taʼminlanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQoʻshimcha himoya zarur boʻlgan hollarda gaz quvurini gʻilof yoki temir-beton plitalar bilan himoyalashga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish134. Qor koʻchishi, koʻchkilar boʻlgan hududlarda quyidagilar taʼminlanishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishgaz quvurini yer ustida yotqizish usulini foydalanmaslik;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishgaz quvurini ishonchli chuqurlikka joylashuvini taʼminlash (gaz quvurining tepa qismidan boshlab kamida 1 m).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish135. Gaz quvurini koʻchkilardan himoya qilish zarur boʻlganda koʻchkilardan toʻsish uchun maxsus inshootlar, qaytaruvchi toʻgʻonlar, koʻchki keskichlar hisobga olinishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish136. Togʻlik joylarning oʻta murakkab hududlarda quvurlarni maxsus qurilgan tonnellarda yotqizishga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish137. Tonnellar tabiiy usulda shamollatilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3-§. Quvurlarni shaxta ishlanmalari hududlarida yotqizish
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish138. Togʻ ishlanmalari olib borilayotgan yoki olib borilishi rejalashtirilgan hududlarda quvuroʻtkazgichlarni loyihalashtirish mazkur SHNQ va SHNQ 2.01.09-19 talablariga muvofiq amalga oshirilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish139. Shaxta ishlanmalari hududlarida yotqiziladigan quvurlarni mustahkamlik uchun hisoblashda yer yuzasi deformatsiyasining quvurlarga taʼsirini ushbu SHNKning 15-bobida belgilangan talablarga muvofiq boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish140. Quvurlarni har qanday togʻ-geologik sharoitlarda qurishga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish141. Shaxta ishlanmalarida quvurlarning trassasi togʻ ishlanmalarini olib borish rejalari bilan uygʻunlashtirilib, yer yuzasining deformatsiyalanish jarayonlari tugallangan hamda ishlarning olib borilishi kechroq muddatga oʻzgargan hududlarda olib borilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish142. Quvurlarning shaxta maydonlaridan kesib oʻtishi quyidagicha boʻlishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishyassi tushib boruvchi qatlamlarda — choʻzilishga kesishma tarzida;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishtik tushuvchi qatlamlarda — qatlam choʻzilishi boʻylab.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish143. Yer osti quvurlarini togʻ ishlanmalari taʼsiridan himoya qilish boʻyicha konstruktiv yechimlar va quvurlarning mustahkamlik hisob-kitoblari natijalariga asosan belgilanishi hamda tuproqda qisilib qolishdan himoyalovchi maxsus boʻshliqlarda joylashtirilgan kompensatorlardan foydalanish lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishKompensatorlar orasidagi masofa ushbu SHNQning 15-bobiga asosan hisob-kitoblarga orqali aniqlanishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish144. Siljish qatlamining choʻzilgan qismini kesib oʻtuvchi yer osti quvurlari I toifa hududlar sifatida loyihalanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish145. Yer osti quvurlaridagi zoʻriqishlar ushbu SHNKning 15-bobida belgilangan talablariga muvofiq boʻlmaganda hamda yer osti kompensatorlarni oʻrnatish orqali quvurlarning deformatsiyani oshirish katta miqdorda sarflash materiallarini ishlatish talab qilinsa, quvurlarni ushbu SHNKning 14-bobining talablariga asosan yer ustiga yotqizish lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish146. Quvurlarni yer ustida yotqizish togʻ-geologik asoslash natijalariga koʻra yer usti oʻpirilishi ehtimoli mavjud boʻlgan quvur trassasi hududlari suv toʻsiqlari, jarliklar, chuqurliklar ustidan oʻtuvchi temir yoʻl va avtomobil yoʻllaridan oʻtish joylarida loyihalash lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish147. Tektonik buzilishlar paydo boʻladigan hududlar bilan kesishgan quvurlarda, togʻ ishlarini olib borish shartlariga koʻra barcha ishlar toʻxtatilishi kutilayotgan shaxta maydoni chegaralarida yoki tashlab ketilgan ustunlar chegaralarida togʻ ishlarini oʻtkazish muddatlaridan qatʼiy nazar kompensatorlarni oʻrnatish zarur.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish148. Quvurga elektr-kimyoviy himoya elementlarini mahkamlanishi moslashuvchan boʻlishi, yer yuzasining deformatsiyalanishi jarayonida ularning butunligini taʼminlashi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4-§. Quvurlarni seysmik faol hududlarda yotqizish
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish149. Chiziqli quvurlarni va ularning tarmoqlarini loyihalashda seysmik faolligi MSK-64 shkalasi boʻyicha yer usti 6 balldan va yer osti 8 balldan yuqori boʻlgan hududlarda quvurning yotqizilishini seysmik taʼsirlarni hisobga olgan holda amalga oshirilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish150. Quvurlarning seysmik chidamliligi quyidagilar bilan taʼminlanishi lozim:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishseysmik jihatdan qulay hududlarni va qurilish maydonlarini tanlash;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishratsional konstruktiv yechimlarni va antiseysmik choralarni qoʻllash;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishquvurlarning mustahkamlikka va barqarorlikka hisoblashda qoʻshimcha mustahkamlik zaxirasini taʼminlash.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish151. Quvur trassasini seysmik faol hududlarda tanlashda quyidagi hududlardan oʻtkazmaslik lozim:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishqiya togʻlardan;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishchoʻkuvchi va turgʻun boʻlmagan tuproqlardan;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishtogʻ qazilmalaridan;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishfaol tektonik yoriqlar hamda seysmik faolligi 9 balldan yuqori boʻlgan.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvurlarni yuqoridagi sharoitlarda yotqizish zarur boʻlganda, texnik-iqtisodiy asoslanganda loyihalashga yoʻl qoʻyiladi. Bunda, quvurning xavfsizligini taʼminlaydigan qoʻshimcha chora-tadbirlar inobatga olinishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish152. Quvurlarning seysmik hududlarda yotqizilishining ushbu SHNQning 149-bandiga muvofiq payvandlangan boʻgʻinlar, quvur yoki uning qismining toifasidan qatʼiy nazar radiografik yoʻli bilan nazorat qilinishi zarur.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish153. Quvur seysmik xususiyatlari jihatidan bir-biridan keskin farq qiluvchi tuproqlarda yotqizilganda, quvurning erkin harakatlanishini va deformatsiyalanishini taʼminlash kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishBunda, quvurning yer osti yotqizishda xandaqning qiyaliklari yassi boʻlishi, katta donli qumlar, torf bilan koʻmilishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish154. Quvurlar faol tektonik yoriqlarni 90° ga yaqin burchak ostida kesib oʻtishi zarur. Bunda, yer usti yotqizish usulidan foydalanish lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishYer osti yotqizilishida yassi qiyalikli (kamida 1:2) xandaq trapetsiyasimon shaklga ega boʻlishi, kamida 0,3 m boʻlgan qalinlikdagi katta donli qum, torf bilan toʻldirilishi va koʻmilishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish155. Quvurning faol tektonik yoriqni kesib oʻtish uzunligi yoriq kengligi va chegaralardan har bir tomonga qoʻshimcha 100 m ga teng deb qabul qilinishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish156. Quvurlarning faol tektonik yoriqlarni kesib oʻtish chegaralarida gaz quvuri egiluvchanligini oshiruvchi konstruksiyalardan (kompensator) foydalanishga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish157. Quvurlarni yer osti yotqizishda xandaqning tubidagi tuproq asosini zichlash kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish158. Yer usti quvurlari tayanchlarining konstruksiyalari zilzila vaqtida siljishi imkoniyati taʼminlanishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish159. Yer usti quvurlarining tebranishini oldini olish uchun har bir oraliqda dempferlar oʻrnatilishi, quvur harorati va uzatilayotgan mahsulot bosimi oʻzgarishida quvurlarning siljishiga xalal bermasligi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish160. Seysmik jihatdan eng xavfli hududlarda avtomatlashtirilgan nazorat tizimi va quvurning avariya paytida qismlarini oʻchirish tizimi hisobga olinishi zarur.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish13-bob. Quvurlarning tabiiy va sunʼiy toʻsiqlardan oʻtish joylari
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1-§. Quvurlarning suv toʻsiqlari orqali suv osti oʻtish joylari
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish161. Quvurlarning suv toʻsiqlari orqali suv osti oʻtish joylari gidrologik, muhandislik-geologik va topografik izlanishlar maʼlumotlari asosida qurilish hududida avval qurilgan suv osti oʻtish joylari, mavjud va rejalashtirilgan, oʻtish joyida suv toʻsigʻining ish rejimiga taʼsir koʻrsatuvchi gidrotexnika inshootlarini ishlatish sharoitlarini, berilgan hududda tubni chuqurlashtirish va rostlash ishlarini hamda baliq resurslarini muhofaza qilish talablarini hisobga olgan holda loyihalanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish162. Oʻtish joylarini muddati 2 yildan oshadigan izlanishlar maʼlumotlari asosida loyihalashga yoʻl qoʻyilmaydi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish163. Quvurning suv osti oʻtish uzunligini belgilovchi chegaralar quyidagicha boʻlishi lozim:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishkoʻp tarmoqli oʻtish joylari uchun — qirgʻoqlarda oʻrnatilgan berkitish armaturasi bilan chegaralangan joy;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbir tarmoqli oʻtish joylari uchun — 10 foiz taʼminlash darajasidan past boʻlmagan yuqori suvlar gorizont sathlari bilan chegaralangan joy.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish164. Daryolardan oʻtish joylari chegaralari irmoqning minimal kenglikdagi yuvilmaydigan yassi qirgʻoqning turgʻun boʻlgan toʻgʻri qismlari tanlanishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish165. Suv osti oʻtish joyi qoya toshli tuproqlardan tashkil topgan joylardan oqimning dinamik oʻqiga perpendikulyar tarzda tanlanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishOʻzgaruvchan oʻzanlarda oʻtish joylarini loyihalashga yoʻl qoʻyilmaydi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish166. Quvurning kesib oʻtish joyini tanlashda har bir suv havzasining gidrologik-morfologik xususiyatlari va uning suv osti oʻtish joyidan foydalanish davri davomidagi oʻzgarishini hisobga olish lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish167. Suv osti oʻtish joylarini yotqizish kesib oʻtilayotgan suv toʻsiqlari tubiga chuqur joylashtirish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishChuqurlashtirishda irmoqning ehtimoliy deformatsiyalanishi va kelgusida tubning qismini chuqurlashtirish ishlarini hisobga olgan holda belgilanishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish168. Ballastlangan quvurlarni suv osti oʻtish joylarini loyihalashda, loyihada keltirilgan ustki belgisi muhandislik izlanishlar asosida aniqlanuvchi daryo oʻzani prognozlangan tubining yuvilib ketadigan chegaraviy profilidan kamida 0,5 m pastroqda, qurilish tugallanganidan soʻng oʻzanning 25 yil ichidagi ehtimoliy deformatsiyalanishini hisobga olgan holda, suv havzasining tabiiy belgilaridan kamida 1 m pastroqda belgilanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish169. Suv toʻsiqlarining tub qismi qoya jinslaridan tashkil topgan joyidan kesib oʻtishda yotqizilayotgan ballastlangan quvurning yuqori sathidan suv havzasi tubigacha chuqurligi kamida 0,5 m boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish170. Suv osti oʻtish joylarida xandaqni ishlab chiqish boʻyicha texnik vositalar hamda oʻtish joyini oʻzgartirish mavjud boʻlmaganda xandaqning chuqurligini kamaytirish yoki havzaning bevosita tubidan oʻtkazishga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish171. Neft va neft mahsulotlari quvurlarini daryo hamda kanallarning quyi oqim qismidagi qoʻyidagi joylardan pastroqda loyihalash lozim:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishkoʻpriklardan;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishsanoat korxonalaridan;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishpristanlardan;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishgidrotexnika inshootlaridan;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbaliqlarning urchish joylaridan;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbaliqlar yashash joylaridan.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish172. Texnik-iqtisodiy asosga muvofiq neft quvurlari va neft mahsulotlari quvurlarining daryolar hamda kanallar orqali oʻtish joylarini yuqori oqim boʻylab joylashtirish mazkur SHNQning 2-ilovasida keltirilgan masofalarda amalga oshirishga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishBunda, suv osti oʻtish joylarining ishonchliligini taʼminlovchi qoʻshimcha chora-tadbirlar ishlab chiqilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish173. Neft va neft mahsulotlari quvurlarining suv osti oʻtish joylarining oʻqidan ularni koʻpriklar, pristanlardan pastroqda yotqizishda, shuningdek gaz quvurlarining suv osti oʻtish joylari oʻqidan keltirilgan obyektlargacha boʻlgan minimal masofalar mazkur SHNQning 2-ilovasiga muvofiq xuddi yer osti yotqizish kabi qabul qilinishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish174. Parallel suv osti quvurlari oʻrtasidagi masofa suv osti toʻsiqlarni kesib oʻtishda muhandislik-geologik va gidro-geologik sharoitlar, shuningdek suv osti xandaqlarini jihozlash boʻyicha ishlarni bajarish sharoitlaridan, ularda quvurlarni yotqizish imkoniyatlaridan va avariya holati yuzaga kelganda parallel yotqizilgan quvurlarning xavfsizligini taʼminlashdan kelib chiqqan holda aniqlanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishKengligi 25 m dan katta boʻlgan suv oynasi bilan suv havzasi tubiga chuqurlangan gaz quvurlari oʻqlari oʻrtasidagi minimal masofalar quyidagilarni tashkil etishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishdiametri 1000 mm gacha boʻlgan gaz quvurlari uchun kamida — 30 m;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishdiametri 1000 mm dan katta boʻlgan gaz quvurlari uchun — 50 m.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishBir vaqtning oʻzida bir nechta asosiy quvurlar (asosiy tarmoqlar) va bitta zaxira (zaxira tarmoq)ni yotqizish moʻljallangan neft quvurlari va neft mahsulotlari quvurlarining koʻp tarmoqli oʻtish joylarida, quvurlarning asosiy tarmoqlarini bitta xandaqqa yotqizishga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish175. Bitta umumiy xandaqqa yotqizilgan parallel tarmoqlar orasidagi masofa va xandaqning kengligi loyihada suv osti xandagʻini qurish boʻyicha ish sharoitlari va unga quvur yotqizish imkoniyati asosida belgilanadi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish176. Suv osti oʻtish joyining toshqin hududlarida yotqizilgan parallel quvurlar orasidagi minimal masofalar quvur liniyasining chiziqli qismida boʻlgani kabi qabul qilinishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish177. Yuqori suvlar gorizonti sathining chegaralaridan oʻtuvchi 1 foizdan past boʻlmagan suv osti quvurlari mazkur SHNKning 15-bobiga muvofiq qalqib chiqishga qarshi hisoblangan boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish178. Quvurlarning qalqib chiqish imkoni borligini hisob-kitoblar asosida quyidagilar hisobga olinishi lozim:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishoʻtishning oʻzan qismida — qattiq (beton) qoplamalar yoki maxsus yuklar, ularning konstruksiyasi quvurni tub boʻylab sudrash usulida yotqizish uchun ular quvurga ishonchli biriktirilishini taʼminlashi;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishtoshqin joylarda — yakka yuklar yoki quvurlarni ankerli qurilmalar bilan mahkamlash.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish179. Tub qismidagi suv osti xandaqlarining kengligi suv toʻsigʻining ishlash rejimini, uni ishlab chiqish usullarini, yotqizilgan quvur liniyasi yonida shoʻngʻish tekshiruvi va shoʻngʻish jarayonini oʻtkazish zarurligini, yotqizish usuli va ushbu quvurning kabelini yotqizish shartlarini hisobga olgan holda belgilanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish180. Suv osti xandaq qiyaligining keskinligi QR 06.08-23 talablariga muvofiq belgilanishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish181. Quvur trassasining profilini quvur liniyasining yoʻl qoʻyilgan egilish radiusini daryo tubining relyefining deformatsiyasi (maksimal eroziya profili), tub va qirgʻoqlarning geologik tuzilishi, zarur qoʻshimcha yuklash va suv osti quvurini yotqizish uslubini inobatga olgan xolda hisoblash kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish182. Oʻta murakkab topografik va geologik sharoitlarda suv osti oʻtish joylarining oʻzan qismida sunʼiy tarzda egilish egrilardan foydalanishga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishOʻzan qismida payvandlangan otvodlarini qoʻllashga yoʻl qoʻyilmaydi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish183. Oʻtish joylaridagi sunʼiy egilish egrilari ushbu hududning yuvilishi prognoz qilingan qismdan tashqarida joylashishi yoki qirgʻoqlardagi maxsus mahkamlagichlar bilan himoyalanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish184. Quvurlarning suv ostidan oʻtuvchi qismlariga oʻrnatiladigan berkitish armaturasi ushbu SHNQning 62-bandiga muvofiq har ikkala qirgʻoqda 10 foiz taʼminlanganlik bilan yuqori suvlar gorizont sathining belgilaridan past boʻlmagan nuqtalarda va muzning siljish belgisidan yuqorida joylashishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish185. Togʻ daryolari qirgʻogʻida berkitish armaturasini 2 foiz taʼminlanganlik bilan yuqori suvlar gorizont sathining belgisidan past boʻlmagan nuqtalarda joylashtirish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish186. Loyihada suv osti oʻtish joylarini yotqizish joylaridagi qirgʻoqlarni mustahkamlash va quvurlar boʻylab suv toʻplanishining oldini olish boʻyicha yechimlar (togʻ ariqlari, loydan ishlangan toʻsiqlar, tomchini yoʻnaltiruvchi toʻgʻonlar) hisobga olinishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish187. Suv toʻsiqlarining quvur liniyasi bilan kesishgan joylarida suv toʻsiqlarining kengligi 75 m (yil davomida doimiy sathini hisobga olgan holda) va undan ortiq boʻlsa, zaxira quvurni yotqizish hisobga olinishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishKoʻp tarmoqli tizimlar uchun suv toʻsigʻining kengligidan bogʻliq boʻlmagan holda, qoʻshimcha zaxira quvurga boʻlgan ehtiyoj loyihada belgilanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish188. Kengligi 75 m gacha boʻlgan suv toʻsiqlari toshqin kengligi 500 m dan ortiq boʻlganda, yuqori suvlar gorizonti sathidan 10 foiz darajasida taʼminlanganligida va suv toshish davomiyligi 20 kundan ortiq boʻlganda, shuningdek togʻ daryolarini kesib oʻtishda va taʼmirlash ishlarini bajarish murakkab boʻlganda zaxira liniyasini loyihalashga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishZaxira quvurning diametri loyiha bilan belgilanishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish189. Kengligi 75 m dan ortiq boʻlgan suv toʻsigʻidan oʻtish joyini bir tarmoqli quvurni zaxira quvursiz yotqizishga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish190. Neft va neft mahsulotlarini quvur orqali yetkazib berishning vaqtincha toʻxtatilishiga yoʻl qoʻyilmaydigan vaziyat yuzaga kelganda, kengligi 75 m va undan kichik boʻlgan suv toʻsiqlari orqali oʻtish joylarni ikkita tarmoq orqali oʻtkazilishi inobatga olinishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish191. Diametri 1000 mm va undan katta boʻlgan 20 m dan ortiq chuqurlikda yotqizilgan quvurlarning suv osti oʻtish joylarini loyihalashda quvur egilishini hisobga olgan holda, koʻndalang kesimining suvni gidrostatik bosimiga chidamliligini tekshirish lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish192. Kengligi 50 m va undan kichik boʻlgan daryolar va kanallar ustidagi suv osti oʻtish joylarini quvurlarning boʻylama qattiqligini hisobga olgan holda, yuvilib ketmaydigan qirgʻoq maydonlarida yuklar yoki anker moslamalarni oʻrnatish yoʻli bilan loyihalashga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish193. Quvurlar kemalar qatnaydigan daryo va kanallarni kesib oʻtadigan joylarda, ularning har ikkala qirgʻogʻida ogohlantiruvchi belgilar oʻrnatilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2-§. Botqoqliklardan oʻtish joylari
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish194. Botqoqlarda va botqoqlangan hududlarda quvurlarni yer ostiga yotqizish lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish195. Texnik-iqtisodiy asoslash bilan gaz quvurlarini botqoq yuzasidagi tuproq toʻkilmasi boʻylab (yer yuzasida yotqizish) yoki tayanchlarda (yer usti yotqizish) yotqizishga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvurning mustahkamligi boʻylama yoʻnalishda va qalqib chiqishga qarshi umumiy barqarorligi hamda quvurlardan birida uzilish yuz berganda issiqlik taʼsiridan himoyalanganligi taʼminlanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish196. Quvurlarni texnik-iqtisodiy asoslash bilan III turdagi botqoqlar va uzunligi 500 m dan ortiq boʻlgan koʻllar orqali quvurlarni yer ostida yotqizishda zaxira quvurni qoʻllashga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish197. Quvurlarni botqoqlarda yotqizish minimal sonli burilishlar bilan toʻgʻri chiziq boʻylab amalga oshirilishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish198. Quvurlar elastik egilishi va burilish joylarida 40D va 5D radiusdagi burilishlarga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishBotqoqlarda yer ustida yotqizish ushbu SHNKning 14-bobiga muvofiq amalga oshirilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish199. Quvurlarni botqoqlardan oʻtish joylarida yotqizishda, torf qatlami qalinligi va suv rejimiga koʻra bevosita torf qatlamida yoki mineral asosda yotqizishni inobatga olish lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish200. Quvurlarni toʻkilmalarda yukni mayda yogʻochlardan tayyorlangan toʻshamalar orqali torf yuzasiga bir tekis uzatish bilan yotqizishga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishToʻshama mahalliy yoki keltirilgan qalinligi 25 sm tuproq qatlami bilan qoplanishi va quvur unga yotqizilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish201. Quvurlar diametri 700 mm dan ortiq boʻlganda yotqizishda toʻkilma qalinligi ushbu qismdagi hisoblangan musbat haroratlar oʻzgarishlari quvur metallining harorati oʻzgarishidan kelib chiqqan ichki bosim va boʻylama bosim kuchlari taʼsirini hisobga olgan holda hisob-kitoblar orqali aniqlanishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish202. Toʻqilmaning eng kichik oʻlchamlari quyidagicha qabul qilinishi lozim:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishquvur ustidagi tuproq qatlami qalinligi choʻkish natijasida tuproqning zichlashishini hisobga olgan holda kamida — 0,8 m;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishyuzadagi toʻkilma kengligi gaz quvuri diametrning 1,5 diametrga teng, biroq, kamida — 1,5 m;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishtoʻkilma qiyaliklari tuproq xususiyatlariga asosan belgilanadi, biroq, kamida — 1:1,25 m.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish203. Toʻkilma hosil qilish uchun organik parchalanish darajasi 30 foizdan kam boʻlgan torfdan foydalanilganda, torf usti qalinligi 20 sm boʻlgan mineral qoplama bilan himoyalanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish204. Torf va mineral tuproqli toʻkilma yuvilish va shamol taʼsiriga qarshi mahkamlangan boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishMahkamlash materiallari va usullari loyiha bilan belgilanishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish205. Toʻkilmani loyihalashda suv oʻtkazish inshootlarida qoʻyidagilar hisobga olinishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishlotoklar;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishochiq ariqlar;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishquvurlar.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishSuv oʻtkazgichlarning tubi va unga yondosh qirralar mustahkamlanishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish206. Suv oʻtkazish inshootlarining soni va oʻlchamlari joy relyefi, suv chiqarish maydoni va yer usti oqova suvlari intensivligini inobatga olgan holdagi hisob-kitoblar bilan aniqlanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish207. Suv osti xandaqiga botqoqlar yoki suv bosgan toshqinlar orqali, shuningdek suv bosgan joylarda yotqizilgan quvurlarning hududlari sirtga qalqib chiqishiga qarshi (holati barqaror boʻlishi uchun) moʻljallangan boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHolatining barqarorligini taʼminlash uchun maxsus konstruksiyalar va ballastlash qurilmalari (ogʻirlik qoplamalari, anker, tuproq yordamida balastlash moslamalari) inobatga olinishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish208. Quvurlarni anker qurilmalari bilan mahkamlashda, anker parragi ankerning ishonchli mahkamlanishini taʼminlamaydigan torf, torflangan tuproq, changlangan qum yoki lyoss qatlamida, shuningdek erish, yutilish, shamol taʼsirida yoki boshqalar natijasida tarkibiy tuzilishi parchalanishi yoki buzilishi mumkin boʻlgan tuproq qatlamida boʻlmasligi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3-§. Quvurlarning temir yoʻllari va avtomobil yoʻllaridan yer osti oʻtish joylari
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish209. Quvurlarning temir yoʻllar va avtomobil yoʻllari orqali oʻtish joylari yoʻllarning toʻkilmalar boʻylab oʻtish joylarida yoki nol belgili joylarda va alohida hollarda yoʻllarning chuqurliklarida yotqizilishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish210. Quvurlarning temir yoʻllar bilan kesishish burchagi 90°, toifalangan avtomobil yoʻllari uchun esa kamida 60° boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishTexnik-iqtisodiy asoslash bilan burchak darajasini 35° gacha kichraytirgan holda IV-V toifali avtomobil yoʻllari bilan kesishishga yoʻl qoʻyiladi. Bunda, quvurlarni qurilish va ishlatish paytida xavfsizlik choralari taʼminlanishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvurlarni toʻkilmalar ichidan oʻtkazishga yoʻl qoʻyilmaydi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish211. Temir yoʻl va avtomobil yoʻllari orqali oʻtuvchi quvurlar quyidagi usulda yotqizilishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishpoʻlat quvurli himoya qobigʻida (gʻilofda);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishtonnelda;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishGYB (gorizontal yoʻnalgan burgʻilash) usulida.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish212. Quvurlarining qattiq qoplamasiz (IV-V toifadagi oʻtuvchi va past turdagi qoplamli avtomobil yoʻllari) avtomobil yoʻllari orqali oʻtish joylarida himoya qobigʻisiz yotqizishga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish213. Poʻlat quvurlardan yasalgan himoya qobiqlarini oʻrnatish yoki tonnelda yotqiziladigan quvurlarining oʻtish joylari uchun qobiq yoki tonnelning ichki diametri ish sharoitlari va oʻtish joylarining konstruksiyasiga koʻra belgilanishi hamda quvurning diametridan kamida 200 mm dan katta boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish214. Qobigʻining uchlari quyidagi masofaga chiqib turishi lozim:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishquvurlarni temir yoʻllar orqali yotqizishda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishchekka izidan boshlab 50 m, biroq toʻkilma qavatining poyidan kamida 5 m;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishyer maydonidagi eng chekka suv chiqarish inshootidan (xandaq, togʻ arigʻi, zaxira) — kamida 3 m;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishquvurlarni avtomobil yoʻllari orqali yotqizishda: yoʻl maydoni chetidan — 25 m, biroq toʻkilma qavatining poyidan kamida — 2 m.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvurlarni 4-5 toifali mahalliy avtomobili yoʻllari orqali yotqizishda yoʻl maydoni chetidan 10 m, biroq toʻkilma qavatining poyidan kamida — 2 m.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishIII, III-p, IV-p, IV va V toifadagi avtomobil yoʻllari orqali oʻtuvchi neft va neft mahsulotlari quvurlari kesishgan maydonlarida oʻrnatilgan gʻiloflarning uchlari yoʻl maydoni chetidan 5 m chiqarilishi kerak, biroq toʻkilma qavatining poyidan kamida — 2 m.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvurning aloqa kabeli temir yoʻl va avtomobil yoʻllari orqali oʻtish joylarida himoya qobigʻi yoki alohida quvurlarda yotqizilishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish215. Gaz quvurlarining temir yoʻl va avtomobil yoʻllari orqali yer osti oʻtish joylarida himoya qobiqlarining uchlarida dielektrik materialdan tayyorlangan qoplamalarga ega boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish216. Qobiq yoki tonnelning uchlaridan birida gorizontal yoʻnalish boʻylab kamida quyidagi masofada tortish shamiga ega boʻlishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishumumiy foydalanishdagi temir yoʻllarining tashqi yoʻllari oʻqidan — 50 m;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishumumiy foydalanishdagi sanoat yoʻllarida — 40 m;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishavtomobil yoʻllarining toʻkilma qavatining poyidan — 25m.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishTortish shamining yer sathidan balandligi kamida 5 m boʻlishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishOʻtish joyida nishablik mavjud boʻlganda, tortish shami yuqori tomonga qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish217. Yotqiziladigan quvurlarning chuqurligi quyidagicha boʻlishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishumumiy tarmoq temir yoʻllari ostidan oʻtish joylari uchun — himoya qobigʻi ustidan vertikal boʻylab relsning ostigacha boʻlgan masofa kamida — 2 m;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishoʻtish joyi teshish usuli bilan hosil qilinganida — 3 m, bunda himoya qobigʻining usti suv chiqarish inshooti ostidan kamida — 1,5 m pastda joylashgan;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbarcha turdagi avtomobil yoʻllari ostidan oʻtuvchi oʻtish joylari uchun yoʻl qoplamasining ustidan himoya qobigʻining ustki qismigacha kamida — 1,4 m;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishxandaq suv arigʻi yoki drenajning tubidan kamida — 1,0 m;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish218. Quvurlarni himoya gʻiloflarisiz yotqizishda yuqorida keltirilgan chuqurliklar quvurning ustki qismigacha olinishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish219. Temir yoʻllar va avtomobil yoʻllari ostidagi oʻtish joylarida parallel quvurlar orasidagi masofa tuproq holatiga va ish sharoitlariga koʻra belgilanishi, biroq barcha holatlarda bu masofa quvurlarning chiziqli qismini yer ostida yotqizish uchun olingan masofalardan kam boʻlmasligi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish220. Quvurlarning elektrlashtirilgan transport yoʻli relslarini strelkalar hamda chorrahalar (krestovina) ostidan, shuningdek soʻruvchi kabellar relslarga ulangan joylardan kesib oʻtishiga yoʻl qoʻyilmaydi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish221. Yer osti quvurlarining umumiy tarmoq temir yoʻllari orqali oʻtish joylaridan gorizontal boʻylab minimal masofa quyidagicha qabul qilinishi lozim:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishtemir yoʻl izlarining strelkalari va chorrahalari hamda soʻruvchi kabellarning elektrlashgan temir yoʻl relslariga ulanish joylarigacha — 10 m;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishshishgan tuproqdagi temir yoʻlning strelkalari va chorrahalarigacha — 20 m;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishtemir yoʻllardagi quvurlar, tonnellar va boshqa sunʼiy inshootlargacha — 30 m.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish222. Quvurlarning qattiq qoplamasiz IV-V toifadagi oʻtuvchi va past turdagi qoplamli avtomobil yoʻllari orqali oʻtish joylaridan, kelgusi 20 yilgacha toifasini oshirish rejalashtirilmagan qismlarini temir-beton plitalarni yotqizish bilan himoyalanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish223. Plitalarning koʻndalang yoʻnalishdagi oʻlchami quvurning kamida 3 shartli diametri (3D)ga teng boʻlishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish224. Beton plitalar quyidagicha yotqizilishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishgaz quvurining oʻqidan avtomobil yoʻlining usti boʻylab har ikki tomonga — 10 m;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishgaz quvuri maydoni usti boʻylab toʻkilma tagi yoki yoʻl qoplamasi chekkasidan har ikki tomonga — 10 m uzunlikda.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishUshbu maydonlarda beton plitalar quvurning ustki qismidan 0,5 m teparoqda yotqizilishi va xandaq boʻyi sathi darajasigacha tuproq bilan qoplanishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish225. Quvurlarning gʻilofdagi holati oʻtish joyining uzunligi boʻylab quvurlarning izolyatsiya qoplamasining himoyalanishini taʼminlovchi dielektrik qoplamali markazlashtiruvchi qurilmalarni oʻrnatish orqali qayd etilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish226. Tuproq va transport yuklari taʼsirida gʻilof qismining ovalligi 5 foizdan oshmasligi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish227. Quvurlarni temir yoʻllar va avtomobil yoʻllari orqali gorizontal yoʻnalgan burgʻilash usulida yotqizishda yer ostidagi oʻtish joyining chuqurligi kamida 7 m ni tashkil etishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish228. Gorizontal yoʻnalgan burgʻilash usulida bajarilgan oʻtish joyi uchlaridan yoʻllargacha boʻlgan minimal masofa ishlarni amalga oshirish sharoitlariga asosan belgilanishi, bunda ushbu masofalar kamida 50 m ni tashkil etishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishOʻtish joylarining uchlaridan yoʻllargacha boʻlgan masofalar quyidagicha qabul qilinishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishtemir yoʻllar uchun — toʻkilma chekkasi qirgʻogʻidan yoki chuqurlik chetidan;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishavtomobil yoʻllari uchun — yer maydoni toʻkilmasi qirgʻogʻidan.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish14-bob. Quvurlarni yer ustida yotqizish
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish229. Quvurlarni yoki ularning alohida qismlarini ushbu SHNQning 11-bandi talablarini inobatga olgan holda choʻl va togʻli hududlarda, botqoqli joylarda, togʻ-kon ishlanmalari hududlarida, koʻchkilar hamda barqaror boʻlmagan tuproqli koʻp yillik muzlik tuproqlari tarqalgan hududlarda, shuningdek tabiiy va sunʼiy toʻsiqlardan yer usti yotqizishga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish230. Har bir alohida holatda quvurlarini yer ustida yotqizish quvurning iqtisodiy samaradorligi, texnik maqsadlarga muvofiqligi va ishonchliligini texnik-iqtisodiy hisob-kitoblar bilan asoslanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish231. Quvurlarni tabiiy hamda sunʼiy toʻsiqlardan oʻtish joylarini yotqizishda quvurining yuk koʻtarish quvvatidan foydalanish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishYer ustida yotqizishning quyidagi konstruksiyalaridan foydalanishga yoʻl qoʻyiladi:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbir oraliqli balkali;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishkoʻp oraliqli balkali;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishshprengelli;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishkabelda joylashgan;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishosilgan;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olisharkali;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishkoʻprikli fermalar.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish232. Alohida holatlarda texnik-iqtisodiy asoslash bilan loyihada quvurlarni yotqizish uchun maxsus koʻprikli (balkalar va fermalar koʻrinishidagi) konstruktiv elementlardan foydalanishga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish233. Quvurlarni yoki ularning alohida qismlarini yer ustida yotqizishda boʻylama siljishlarni qoplashga oid loyiha yechimlari hisobga olinishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvurlarning boʻylama harakatlarini qoplashning har qanday usullarida quvur ichini va ajratuvchi kallakni (neft quvurlari va neft mahsulotlari quvurlari uchun) tozalashga moʻljallangan porshenning oʻtishiga imkon beruvchi burmalardan foydalanish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish234. Toʻgʻri balkali oʻtish joylarini ushbu SHNQning 15-bobi talablarini inobatga olgan holda quvurlarning boʻylama harakatini qoplamasdan loyihalashga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish235. Quvur oraliqlarining uzunligi mazkur SHNKning 15-bobi talablariga koʻra sxema va konstruksiyaga muvofiq belgilanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish236. Quvurga armaturani oʻrnatish joylarida unga xizmat koʻrsatish uchun statsionar maydonchalar hisobga olinishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishMaydonchalar yongʻinga chidamli boʻlishi va ustida chiqindi hamda qorning toʻplanib qolishiga yoʻl qoʻymaydigan tuzilishga ega boʻlishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish237. Quvurning yer ostidan yer usti yotqizishga oʻtishning boshlangʻich va oxirgi qismlarida kamida 2,2 m balandlikdagi metall toʻrdan yasalgan doimiy toʻsiqlar inobatga olingan boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish238. Yer osti oʻtish joylarini loyihalashda quvurlarning tuproqqa kirish va chiqish joylarida ularning boʻylama harakatini inobatga olish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvurlarning tuproqdan chiqish joylaridagi boʻylama siljishlarni qisqartirish uchun yer osti qoplash qurilmalaridan foydalanish yoki oʻtish joyi yaqinida burilishlar (kompensator-tirgak) yasashga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish239. Quvurlarning balkali oʻtish tizimida ularning tuproqdan chiqish joylarida tayanchlarni hisobga olinmaslikka yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvurning zaif bogʻlangan tuproqlardan chiqish joylarida loyiha boʻyicha belgilangan holatni taʼminlash chora-tadbirlari (tuproqni sunʼiy mustahkamlash, temir-beton plitalarni yotqizish) inobatga olinishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish240. Quvuroʻtkazgichlar balkali tizimlarning tayanchlarini yonmaydigan materiallardan loyihalash kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishYer usti quvurlarni loyihalashda quvurni tayanchlardan elektr izolyatsiyalashni hisobga olish lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish241. Yer sathi yoki yoʻl qoplamalarining quvurining pastki qismigacha boʻlgan balandligi SHNQ 2.09.17-21 talablarga muvofiq biroq kamida 0,5 m boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish242. Quvurlarni hayvonlarning ommaviy harakatlanishi yoki tabiiy migratsiyasi hududlari uchun loyihalashda yer sathidan quvurlargacha boʻlgan minimal xavfsiz masofa belgilanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish243. Quvurlarni toʻsiqlar, jarliklar va soylar orqali oʻtkazishda quvur tubidan yoki tayanch konstruksiyasidan suv sathigacha masofa 5 foizli taʼminlangan shartini hisobga olgan xolda kamida 0,5 m boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish244. Kemalar yurmaydigan daryolarda harakatlanishni qiyinlashtiruvchi toʻsiqlar yoki daraxtlar mavjud boʻlganda, quvur tubining oraliq qurilmalarining balandligi har bir holat uchun alohida belgilanadi, biroq yuqori suvlar gorizonti sathidan (yiliga 1 foiz taʼminlanganlik boʻyicha) kamida 1 m balandlikda boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish245. Quvurlarni umumiy tarmoq temir yoʻllari orqali yotqizishda quvur tubi yoki tayanch konstruksiyalar tubidan relsning tepa qismigacha boʻlgan masofa GOST 9238-2013 boʻyicha “S” oʻlcham talablariga muvofiq qabul qilinishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishYer osti quvurning eng chekka tayanchidan oʻlchangan masofa kamida quyidagicha boʻlishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishtoʻkilmaning pastki qirgʻogʻigacha — 5 m;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishchuqurlik qirgʻogʻining qirrasigacha — 3 m;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishtemir yoʻlning chekka relsigacha — 10 m.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish246. Quvurlarning irmoqlar, jarliklar toʻsiqlardan yer usti oʻtish joylarida qoʻshni quvurlarning birida yorilish yuz berganida issiqlik va mexanik taʼsirlardan ishonchli himoyani taʼminlovchi konstruktiv yechimlar inobatga olinishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish15-bob. Quvurlarni mustahkamlik va barqarorlikka hisoblash
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1-§. Materiallarning hisoblangan tavsiflari
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish247. Hisoblash sxemalari va quvurlarni hisoblash usuli kompyuter dasturlaridan foydalanishni hisobga olgan holda tanlanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish248. Quvur metalli va payvand ulanmalarning choʻzilishga (siqilishga) meʼyoriy qarshiliklari ni quvurlarga oid standartlar va texnik shartlar boʻyicha tegishlicha vaqtli qarshilikning RH1 va RH2 oquvchanlik chegarasining minimal qiymatlariga teng qilib olish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish249. Choʻzilishga (qisilishga) R1 va R2 hisoblangan qarshiliklarni ushbu formulalardan aniqlanishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
4)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
5)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishm — quvurning ishlash sharoiti koeffitsiyenti (mazkur SHNQning 1-jadvaliga koʻra qabul qilinadi);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishK1, K2 — material boʻyicha ishonchlilik koeffitsiyentlari, tegishli ravishda ushbu SHNQning 6 va 7-jadvallardan olinadi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishKn — quvurning maqsadi boʻyicha ishonchliligi 8-jadvalga koʻra qabul qilinadi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish6-jadval | |
Quvurlarning tavsifi | Material boʻyicha ishonchlilik koeffitsiyenti qiymati K1 |
Past perlitli va beynit poʻlatdan payvandlangan nazorat qilinuvchi prokatkadan va termik mustahkamlangan quvurlar, yaxlit texnologik chok boʻyicha flyus ostida ikki tomonlama elektr yoy payvandlab tayyorlangan, devori qalinligi boʻyicha 5 foizdan ortiq boʻlmagan manfiy qoʻyimli (dopusk) hamda asosiy metallning yaxlitligi va payvand choklarga putur yetkazmaydigan usullar bilan 100 foiz nazoratdan oʻtgan | 1,34 |
Normallashtirilgan termik mustahkamlangan poʻlatdan va nazorat qilinuvchi prokatkali poʻlatdan payvandlangan, yaxlit texnologik chok boʻyicha flyus ostida ikki tomonlama elektr yoy payvandlab tayyorlangan hamda payvand ulanmalari putur yetkazilmaydigan usullar bilan 100 foiz nazoratdan oʻtgan. 100 foiz putur yetkazmaydigan sinovdan oʻtgan, bolgʻalangan yoki prokat qilingan tayyorlanma (zagotovka)lardan tayyorlangan choksiz quvurlar | 1,40 |
Normallashtirilgan va issiq prokatlangan past legirlangan poʻlatdan ikki tomonlama elektr yoy payvandlab tayyorlangan hamda payvand ulanmalari putur yetkazmaydigan usullar bilan 100 foiz nazoratdan oʻtgan | 1,47 |
Issiq prokatlangan past legirlangan yoki uglerodli poʻlatdan payvandlangan, ikki tomonlama elektr yoy payvandlangan yoki yuqori chastotali toklar bilan tayyorlangan Qolgan choksiz quvurlar | 1,55 |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishIzoh. Ushbu K1 koeffitsiyentiga mos sifatli quvurlar tayyorlash imkonini beruvchi maxsus ishlab chiqarish texnologiyasidan foydalanilganda, flyus ostida ikki qatlamli payvandlash orqali yoki devorlari qalinligi 12 mm dan ortiq boʻlmaganda yuqori chastotali toklar bilan payvandlanganda koeffitsiyent 1,40 oʻrniga 1,34; 1,47 oʻrniga 1,4; 1,55 oʻrniga 1,47 dan foydalanishga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
| 7-jadval |
Quvurlar tavsifi | Material boʻyicha ishonchlilik koeffitsiyenti qiymati K2 |
Choksiz past uglerodli poʻlatlardan | 1,10 |
Toʻgʻri chokli va spiral chokli past uglerodli poʻlatdan hamda past legirlangan poʻlatdan payvandlangan | 1,15 |
Oʻta mustahkam poʻlatdan payvandlangan | 1,20 |
nisbatli
nisbatliHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
|
|
|
|
8-jadval |
|
Quvurning shartli diametri, mm |
Quvurning maqsadi boʻyicha ishonchlilik koeffitsiyenti qiymati KN |
|||
|
Ichki bosimga bogʻliq ravishda gaz quvurlari uchun P |
Neft va neft mahsulotlari quvurlari uchun |
|||
|
p≤5,4 MPa p≤55 kgf/sm2 |
5,4 55 |
7,4 75 |
||
|
500 va undan kichikroq |
1,00 |
1,00 |
1,00 |
1,00 |
|
600-1000 |
1,00 |
1,00 |
1,05 |
1,00 |
|
1200 |
1,05 |
1,05 |
1,10 |
1,05 |
|
1400 |
1,05 |
1,10 |
1,15 |
- |
p≤7,4
MPa
kgf/sm2
kgf/sm2Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish250. Quvurlar uchun poʻlatning asosiy fizik xususiyatlari quyidagi 9-jadvalga muvofiq qabul qilinishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
|
9-jadval |
|
Poʻlatning fizik xususiyati va belgisi |
Qiymati va oʻlchami |
|
Zichlik |
7850 kg/m3 |
|
Qayishqoqlik moduli Yeo |
206000 MPa (2100000 kgf/cm2) |
|
Chiziqli kengayish koeffitsiyenti |
0,000012 grad-1 |
|
Metallning ish bosqichida Puassonning koʻndalang deformatsiya koeffitsiyenti: |
|
|
qayishqoq, m |
0,3 |
|
plastik, m |
mazkur SHNQning 275-bandiga muvofiq aniqlanadi |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish251. Tuproq xususiyatlarining qiymatlari muhandislik tadqiqotlarga muvofiq ishlatish jarayonida ularning xususiyatlarini prognoz qilishni hisobga olish lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2-§. Yuklamar va taʼsirlar
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish252. Hisoblangan yuklamalar, taʼsirlar va ularning oʻzaro birikuvi QMQ 2.01.07-96 talablariga muvofiq qabul qilinishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvurlarni hisoblashda ularni qurish, sinash va ishlatishda yuzaga keladigan yuklamalar hamda taʼsirlarini hisobga olish lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishYuklamalar boʻyicha ishonchlilik koeffitsiyenti ushbu SHNQning 4-ilovasidagi jadvalga muvofiq qabul qilinishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish253. Ishchi (normativ) bosim quvurning belgilangan ish rejimini taʼminlaydigan eng yuqori ortiqcha bosim hisoblanishi zarur.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish254. Neft va neft mahsulotlari quvurlari uchun ishchi bosimni aniqlashda mahsulotni tashishning texnologik sxemasi hisobga olinishi, bunda qabul qilingan ishchi bosim quvurning ushbu qismi uchun maksimal hisoblangan haroratda tashilayotgan mahsulotning bugʻlari qayishqoqligidan past boʻlmasligi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish255. Tashilayotgan gazning 1 m quvurdagi normativ ogʻirligi qgaz, N/m ni ushbu formuladan aniqlash kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(6)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— gaz zichligi, kg/m3 (0 °C va 1013 gPa da);Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishg — erkin tushish tezlanishi, (9,81 m/s2);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishRa — gaz quvuridagi gazning mutlaq bosimi, MPa;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishDVN — quvurning ichki diametri, cm;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishZ — gazning siqiluvchanlik koeffitsiyenti;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishT — mutlaq harorat, K (T=273+t, bunda t — gazning 0 °S dagi harorati).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishTabiiy gaz uchun quyidagi qabul qilinishi mumkin:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(7)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishp — ishchi (normativ) bosim MPa;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishDBN — belgilanishi ushbu SHNQning 6-formulada keltirilgan.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishTashiladigan neftning (neft mahsulotining) 1 m quvurdagi ogʻirligi q prod, N /m ni ushbu formula orqali aniqlanishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(8)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishg, Dvn — belgilanishi ushbu SHNQning 6-formulasida keltirilgan.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish256. 1 m quvurning muzlashidan normativ yuk qmuz, N/m ni ushbu formula orqali aniqlanishi lozim:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(9)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishv — muz qatlami qalinligi mm boʻlib, QMQ 2.01.07-96 boʻyicha qabul qilinadi;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishDN — quvurning tashqi diametri, cm.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish257. Yer ustidagi quvur oʻtkazgich va unga yondosh foydalanishdagi koʻprik konstruksiyasining gorizontal proyeksiyasiga nisbatan normativ qor yuklamasi PHC, N/m2 ni QMQ 2.01.07-96 ga muvofiq aniqlanishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishYakka yotqizilgan quvur uchun yer yuzasi birligi uchun qor qoplamasi ogʻirligidan gaz quvurining yuzasi uchun qor yuklamasi oʻtish koeffitsiyenti Ss ni 0,4 ga teng deb qabul qilinishi zarur.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish258. Quvurlar devori metallidagi normativ harorat oʻzgarishlari devorlarning ishlash jarayonidagi mumkin boʻlgan eng katta yoki eng kichik harorati bilan (quvurning hisoblangan tuzilmasi qayd qilinganda tutashuv (zaxlyost)lar payvandlanishi, kompensatorlar ulanishi, quvuroʻtkazgich koʻmilishi, statik aniqlanmaydigan tizim qayd qilinadigan paytda) ayirmaga teng qabul qilinishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishBunda, ballastlash va tutashish haroratini hisoblash uchun yoʻl qoʻyilgan harorat farqi I, II va III, IV toifalar uchun alohida aniqlanishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish259. Quvurni ishlatish jarayonida quvurlar devorlarining maksimal va minimal haroratini tashilayotgan mahsulot, tuproq, tashqi havo harorati, shuningdek shamol tezligi, quyosh radiatsiyasi hamda quvurning atrof-muhit bilan oʻzaro issiqlik taʼsiriga bogʻliq ravishda aniqlanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHisoblashda qabul qilingan va quvurning hisobiy sxemasi qayd qilinadigan maksimal va minimal haroratlar, KS va NNS dan chiqishidagi mahsulotning maksimal va minimal yoʻl qoʻyilgan harorati loyihada koʻrsatilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish260. Gaz, neft va neft mahsulotlari quvurlarini mustahkamlikka, barqarorlikka hisoblashda va izolyatsiya turini tanlashda gaz, neft va neft mahsulotlarining haroratini va tashish jarayonida quvur uzunligi boʻyicha haroratining oʻzgarishini hisobga olish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish261. Suv oqimi mavjud boʻlmaganda, suvga toʻliq botirilgan quvurning uzunligi birligiga toʻgʻri keladigan suvning itarish kuchi qv N/m ushbu formula boʻyicha aniqlanishi zarur:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(10)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishDNI — izolyatsiya qoplamasi va futerovkani hisobga olgan holda quvurning tashqi diametri, m;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— unda erigan tuzlarni hisobga olgan holda suvning zichligi, kg/m3;Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishg — belgilanishi ushbu SHNQning 6-formulasida keltirilgan.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvurlarni suyuq-plastik holatga oʻtish mumkin boʻlgan tuproqlardan tashkil topgan oʻtish qismlarini loyihalashda itarib chiqarish kuchini aniqlashda, suv zichligi oʻrniga izlanishlar asosida aniqlanuvchi suyultirilgan tuproq zichligini qabul qilish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish262. Quvur oʻtkazgichning 1 m ga, yakka quvurning perpendikulyar oʻq tekisligiga normativ shamol yuklamasini qsh, N/m ni ushbu formuladan aniqlash lozim:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(11)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— shamol yuklamasi statik tashkil qiluvchisining QMQ 2.01.07-96 asosida aniqlanuvchi normativ qiymati N/m2;Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— shamol yuklamasi dinamik tashkil qiluvchisining QMQ 2.01.07-96 asosida massa bir tekis taqsimlangan hamda doimiy qattiqlikka ega inshootlar uchun aniqlanuvchi normativ qiymati N/m2;Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— belgilanishi mazkur SHNQning 10-formulasida keltirilgan.Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish263. Yuklamar va taʼsirlar yogʻingarchilik va tuproqning koʻtarilishi, koʻchkilar, tayanchlar siljishi bilan bogʻliq tuproq sharoitlarini tahlil qilish va quvuroʻtkazgichni qurish va ishlatish jarayonida tuproq sharoitlari ehtimoliy oʻzgarishi mumkinligi asosida aniqlanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish264. KS va NNS bogʻlanma quvur oʻtkazgichlarni qoʻshimcha ravishda bosim pulslanishidan dinamik yuklamalarga, ichki boʻshligʻini tozalanuvchi yer ustidagi quvur oʻtkazgichlar uchun esa qoʻshimcha ravishda porshenlardan va boshqa tozalash qurilmalaridan dinamik taʼsirlarga hisob-kitoblar amalga oshirilishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish265. Seysmik hududlarda yotqiziladigan quvurlar uchun quvurlarning turli qismlari uchun roʻy berishi mumkin boʻlgan zilzilalar intensivligini QMQ 2.01.03-19 ga muvofiq, zilzilaviy hududlash xaritalari boʻyicha hamda zilzilaviy mikrohududlash maʼlumotlarini hisobga olgan holda seysmik hududlarga joylashgan aholi manzillari roʻyxati boʻyicha aniqlash kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish266. Seysmik mikrohududlashni amalga oshirayotganda, chegaralari quvurlardan kamida 15 km uzoqlikda boʻlgan yoʻlakdagi trassaning butun xavfli qismi boʻylab hududning tektonik maʼlumotlarini aniqlashtirish lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish267. Yer yuzidagi va yer ustidagi quvur oʻtkazgichlar uchun zilzilaning hisobiy intensivligi QMQ 2.01.03-19 boʻyicha aniqlanishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishYer osti quvurlarning hisobiy seysmikligi va tuproqning seysmik tebranishlari parametrlari, yer yuzasida joylashgan inshootlar uchun boʻlgani kabi, quvur chuqurligini hisobga olmagan holda belgilanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish268. Quvuroʻtkazgich qismlari uchun zilzilaning hisobiy intensivligini belgilashda qurilish maydonining seysmikligidan tashqari, quvuroʻtkazgichning tavsifiga bogʻliq ravishda ushbu SHNQning 311-bandiga muvofiq qabul qilinuvchi yuklama boʻyicha ko koeffitsiyenti ishonchlilik koʻrsatkichini hisoblashda kiritilishi bilan tayinlanadigan va koʻrsatkich orqali oʻrnatiluvchi quvur oʻtkazgichning muhimligi darajasi ham hisobga olinishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3-§. Quvurlar devorlarining qalinligini aniqlash
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish269. Quvur devorining hisoblangan qalinligi
ni (sm da) ushbu formula boʻyicha aniqlash kerak:
ni (sm da) ushbu formula boʻyicha aniqlash kerak:Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(12)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishBoʻylama oʻqli qisuvchi zoʻriqishlar mavjudligida devor qalinligini ushbu shartdan kelib chiqib aniqlash lozim:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(13)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishn — mazkur SHNQning 4-ilovasiga muvofiq qabul qilinadigan quvurdagi ichki ishchi bosim yuklamasining ishonchlilik koeffitsiyenti;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishr — belgilanishi mazkur SHNQning 7-formulasida keltirilgan;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishDN — quvurning tashqi diametri, sm;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishR1 — belgilanishi mazkur SHNQning 4-formulasida keltirilgan;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— quvurlarning ikki oʻqli zoʻriqqan holatini hisobga oladigan koeffitsiyent boʻlib, u ushbu formuladan aniqlanishi zarur:Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(14)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— boʻylama oʻqli qisuvchi zoʻriqish, MRa boʻlib, u hisoblangan yuklamalar va taʼsirlar bilan qabul qilingan konstruktiv yechimlarga bogʻliq ravishda quvurlar metallining qayishqoq-plastik ishini hisobga olgan holda aniqlanishi lozim.Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish270. Quvurlarning 12 va 13-formulalari boʻyicha aniqlangan devori qalinligini kamida 1/140 DN qilib, biroq quyidagicha qabul qilinishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishshartli diametri 200 mm va undan kichik quvurlar uchun kamida 3 mm;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishshartli diametri 200 mm dan ortiq boʻlgan quvurlar uchun kamida 4 mm.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishBunda, devor qalinligi ushbu SHNQning 444-bandi bilan belgilangan bosim kattaligi ishchi (normativ) bosimdan kichik boʻlmasligi boʻyicha mazkur SHNQning 66-formulasida keltirilgan shartga javob berishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish271. Boʻylama oʻqli qisuvchi zoʻriqishlar mavjud boʻlganda mazkur SHNQning 12-formulasi boʻyicha olingan qiymatga nisbatan devor qalinligini oshirish konstruktiv yechimlarni va tashiladigan mahsulotning haroratini hisobga olgan holda, texnik-iqtisodiy asoslar bilan bajarilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish272. Olingan quvur devori qalinligining hisoblangan qiymati standartlar yoki texnik shartlarda hisobga olingan eng yaqin qiymatgacha yaxlitlanishi, bunda quvurlar devorlari qalinligi uchun manfiy qoʻyim (dopusk) hisobga olinmasligi zarur.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4-§. Yer osti va yer yuzi (toʻkilmadagi) quvurlarining mustahkamligi va barqarorligini tekshirish
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish273. Yer osti va yer yuzi (toʻkilmadagi) quvurlarini mustahkamlik, deformatsiya va umumiy barqarorlikka boʻylama yoʻnalishda hamda qalqib chiqishga qarshi tekshirish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish274. Yer osti va yer yuzi (toʻkilmadagi) quvurlarini boʻylama yoʻnalishdagi mustahkamligini ushbu shartdan kelib chiqib tekshirish lozim:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(15)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(16)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda :
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishR1 — belgilanishi 4-formulasida keltirilgan;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— hisoblangan ichki bosimdan halqa zoʻriqishlar, MRa, qoʻyidagi formula boʻyicha aniqlanishi lozim:Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(17)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishn — belgilanishi mazkur SHNQning 12-formulasida keltirilgan;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishp — belgilanishi mazkur SHNQning 7-formulasida keltirilgan;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishdVN — belgilanishi mazkur SHNQning 6-formulasida keltirilgan;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— quvur devorining nominal qalinligi, sm.Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish275. Boʻylama oʻqli , zoʻriqishlar, MRa, metallning qayishqoq-plastik ishini hisobga olgan holda, hisobiy yuklamalar va taʼsirlar asosida aniqlanishi lozim.
, zoʻriqishlar, MRa, metallning qayishqoq-plastik ishini hisobga olgan holda, hisobiy yuklamalar va taʼsirlar asosida aniqlanishi lozim.Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHisobiy sxema quvur oʻtkazgichning ish sharoiti va uning tuproq bilan oʻzaro taʼsirini aks ettirishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishYer osti va yer yuzi (toʻkilmada) quvurlarining toʻgʻri chiziqli va qayishqoq egilgan qismlari uchun boʻylama va koʻndalang siljishlar, tuproqning choʻkishlari, boʻrtishlari boʻlmasa, boʻylama oʻqli zoʻriqishlar ushbu formula orqali aniqlanishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(18)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(19)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(20)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olisha — quvur metallining chiziqli kengayish koeffitsiyenti, grad -1;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishE — qayishqoqlikning oʻzgaruvchan koʻrsatkichi (Yung moduli), MPa;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— isitishda musbat deb qabul qilingan hisoblangan harorat oʻzgaruvchanligi, °S;Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishu — poʻlatning koʻndalang deformatsiyasining oʻzgaruvchan koeffitsiyenti (Puasson koeffitsiyenti);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishN — belgilanishi mazkur SHNQning 12-formulasida keltirilgan;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishr — belgilanishi mazkur SHNQning 7-formulasida keltirilgan;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishDVN — belgilanishi mazkur SHNQning 6-formulasida keltirilgan;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish — belgilanishi mazkur SHNQning 17-formulasida keltirilgan;Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishoi — asosiy zoʻriqishlar orqali aniqlanuvchi zoʻriqishlar intensivligi;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishaynan shu holat uchun ushbu formula boʻyicha:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(21)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishEi — o — E normativ choʻzilish diagrammasi boʻyicha hisoblanuvchi, deformatsiyalanish diagrammasiga muvofiq zoʻriqish intensivligi boʻyicha aniqlanadigan deformatsiyalar intensivligi quyidagi formula boʻyicha aniqlanishi lozim:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(22)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(23)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— qayishqoq sohada koʻndalang deformatsiya koeffitsiyenti;Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishE0 — qayishqoqlik moduli, MPa.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishDevor qalinligi mazkur SHNQning 12-formulasi boʻyicha faqat ichki bosimni qabul qilish shartidan aniqlanadigan maksimal musbat (+) yoki manfiy (-) harorat oʻzgarishlarining mutlaq qiymati koʻrilayotgan ushbu hol uchun tegishligicha quyidagi formulalar orqali aniqlanadi:
(+) yoki manfiy (-) harorat oʻzgarishlarining mutlaq qiymati koʻrilayotgan ushbu hol uchun tegishligicha quyidagi formulalar orqali aniqlanadi:Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(24)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishTogʻ ishlanmalari hududlarida yotqiziluvchi quvurlar uchun togʻ ishlanmalari tufayli tuproqning gorizontal deformatsiyalari yuzaga keltiradigan qoʻshimcha boʻylama oʻqli choʻzuvchi zoʻriqishlar , MPa ushbu formuladan aniqlanadi:
, MPa ushbu formuladan aniqlanadi:Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(25)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishE0 — belgilanishi mazkur SHNQning 19-formulasida keltirilgan;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishA0 — quvurning tuproq siljishi tufayli yuzaga keladigan maksimal koʻchishi ushbu formuladan aniqlanadi, cm
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(26)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishlm — quvurning deformatsiya qismining uzunligi, uning siljish qatlami chegarasidan tashqaridagi ishini hisobga olgan holda, sm;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(27)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— quvurning boʻylama harakatlariga tuproqning chegaraviy qarshiligi, MPa;Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishl — quvur kesib oʻtgan yarim muldada siljishning yer yuzasining bir xil deformatsiyalari maydonining uzunligi, sm;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(28)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish§0 — quvur kesib oʻtadigan yer sirtining yarim qatlamida eng katta siljishi, sm;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— belgilanishi mazkur SHNQning 17-formulasida keltirilgan;Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— chegaraviy qiymat yuz berishiga mos boʻlgan siljish, sm.Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish276. Yer osti va yer yuzi (toʻkilmada) quvurlarining yoʻl qoʻyilishi mumkin boʻlmagan plastik deformatsiyalanishning oldini olish uchun tekshiruv ushbu shartlarga muvofiq oʻtkaziladi:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(29)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(30)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— mazkur SHNQning 277-bandi boʻyicha aniqlangan normativ yuklamalar va taʼsirlardan quvurdagi maksimal (fibraviy) umumiy boʻylama zoʻriqishlar, MPa;Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishΨ3 — quvurlar metallining ikki oʻqli zoʻriqqan holatini hisobga olgan koeffitsiyent;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishchoʻzuvchi boʻylama zoʻriqishlarda >0 birga teng qilib olinadi, siquvchida esa <0 ushbu formula orqali aniqlanadi:
>0 birga teng qilib olinadi, siquvchida esa <0 ushbu formula orqali aniqlanadi:Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(31)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishm, RH2 — belgilanishlar 5-formulasida keltirilgan;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish — normativ (ishchi) bosim hosil qilgan halqaviy kuchlanish quyidagi formuladan aniqlanishi zarur:Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(32)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishp — belgilanishi mazkur SHNQning 7-formulasida keltirilgan;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishDVN — belgilanishi mazkur SHNQning 6-formulasida keltirilgan;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish — belgilanishi mazkur SHNQning 17-formulasida keltirilgan.Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish277. Maksimal boʻylama zoʻriqishlar yigʻindisi , MPani quvurning koʻndalang va boʻylama siljishlarini, barcha (ularning birikishiga koʻra) normativ yuklamalar va taʼsirlarni hisobga olgan holda aniqlanishi lozim.
, MPani quvurning koʻndalang va boʻylama siljishlarini, barcha (ularning birikishiga koʻra) normativ yuklamalar va taʼsirlarni hisobga olgan holda aniqlanishi lozim.Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishOtvod qattiqligi va zoʻriqqan holatini aniqlashda uning quvur bilan birikishini hamda ichki bosimning taʼsirini hisobga olish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvurlarning toʻgʻri chiziqli va qayishqoq egilgan qismlari uchun quvurlarning boʻylama va koʻndalang siljishlari, tuproqning choʻkishi va koʻpchishi mavjud boʻlmaganda, ichki bosimning normativ yuklamalar va taʼsirlaridan, harorat oʻzgarishi va qayishqoq egilishdan maksimal boʻylama zoʻriqish yigʻindisi , MPa quyidagi formula boʻyicha aniqlanadi:
, MPa quyidagi formula boʻyicha aniqlanadi:Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(33)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— belgilanish ushbu SHNQning 18-formulasida keltirilgan;Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— belgilanish ushbu SHNQning 30-formulasida keltirilgan;Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishDN — belgilanish ushbu SHNQning 12-formulasida keltirilgan;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishp — quvuroʻtkazgich oʻqidan qayishqoq egilishning eng kichik radiusi, sm.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish278. Tizimning eng kichik qattiqligi tekisligida quvuroʻtkazgichning boʻylama yoʻnalishdagi umumiy barqarorligini quyidagi shartdan kelib chiqqan holda tekshirish kerak
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(34)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishS — quvur kesimidagi mazkur SHNQning 279-bandi boʻyicha aniqlanadigan ekvivalent boʻylama oʻqli zoʻriqish, N;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishm — belgilanish ushbu SHNQning 4-formulasida keltirilgan;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishNkr — quvurning boʻylama barqarorligi yoʻqoladigan boʻylama keskin zoʻriqish, N;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishNkr — konstruktiv yechim va quvurning joylashtirish chuqurligi, tuprogʻining fizik-mexanik xususiyatlari, ballastning, mahkamlovchi qurilmalarning mavjudligidan kelib chiquvchi quvurning boshlangʻich egriligini hisobga olgan holda aniqlanishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvurning egilish yuzasidagi egri chiziqli qismlari uchun boʻylama barqarorlik tekshirilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishYer osti qismlarining toʻgʻri chiziqli qismlarida boʻylama barqarorlikni dastlabki egrilik radiusi 5000 m boʻlgan vertikal tekislikda tekshirish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish279. Quvur kesimidagi S ekvivalent boʻylama oʻqli zoʻriqishni quvurning boʻylama siljishlarini inobatga olgan holda, hisoblangan yuklama va taʼsirlardan kelib chiqib aniqlash kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvurlarning toʻgʻri chiziqli qismlari hamda qayishqoq egish yoʻli bilan bajarilgan qismlari uchun koʻndalang koʻchishlar, tuproqning choʻkishi va koʻpchishi kompensatsiyalanmagan holda, quvuroʻtkazgichning kesimidagi ekvivalent boʻylama oʻqli zoʻriqish S, N, quyidagi formula boʻyicha aniqlanadi:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(35)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— belgilanishlar 18-formulasida keltirilgan;Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish — belgilanish ushbu SHNQning 17-formulasida keltirilgan;Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishF — quvurning koʻndalang kesimi yuzasi, sm2.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish280. Trassaning suv bosgan qismlarida yotqiziladigan quvurlar holatining (qalqib chiqishga qarshi) barqarorligi alohida qismlar uchun (qurilish sharoitlaridan kelib chiqib) quyidagi shart boʻyicha tekshirilishi zarur:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(36)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— quvurga yuqoriga yoʻnalgan umumiy hisoblangan yuklama, shuningdek erkin egilish bilan yotqizishdagi qayishqoq qarshilik, N;Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— quvurga pastga yoʻnalgan umumiy hisoblangan yuk (oʻz ogʻirligi), N;Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— quvur holatining qalqib chiqishga qarshi barqarorligining ishonchlilik koeffitsiyenti oʻtish joylari uchun quyidagiga teng qabul qilinadi:Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishoqimi mavjud boʻlmagan botqoqlar, toshqinlar, suv omborlari, suv toshgan va suv bosgan joylarda — GVV 1 foiz chegaralarida taʼminlangan holda 1,05;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishkengligi oʻrtacha suv sathi boʻyicha 200 m gacha boʻlgan daryo oʻzanlari, shuningdek suv osti-texnik ishlar olib boriladigan qirgʻoq chegaralari yaqinidagi uchastkalar 1,10;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishkengligi 200 m dan ortiq boʻlgan daryolar va suv omborlari, shuningdek togʻ daryolari orqali 1,15;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishmahsulotni boʻshatish va uni havo bilan almashtirish mumkin boʻlgan neft va neft mahsulotlari quvurlari 1,03.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvur liniyasini uzunligi boʻylab bir xil ballast bilan erkin egilishda yotqizishda normativ ballastlash intensivligining qiymati — havodagi ogʻirligi QHbal, N/m, quyidagi shartdan kelib chiqib aniqlanishi zarur:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(37)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— yuklama boʻyicha teng qabul qilinadigan ishonchlilik koeffitsiyenti:Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish0,9 — temir-beton yuklar uchun;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1,0 — choʻyan yuklar uchun;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishqV — quvurga taʼsir qiluvchi suvning hisoblangan siqib chiqarish kuchi, N/m;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— belgilanish ushbu SHNQning 36-formulasida keltirilgan;Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— quvurning erkin egilishida qayishqoq qarshilikdan yuklamaning hisoblangan intensivligi, N/m quyidagi formula boʻyicha aniqlanadi:Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(38)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(39)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishqtr — quvur massasidan hisoblangan yuk, N/m;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishqdop — mahsulot ogʻirligidan hisoblangan yuklama, N/m, gaz quvurlarini hisoblashda va ishlatish jarayonida mahsulotni boʻshatish va uni havo bilan almashtirish mumkin boʻlmagan hollarda neft va neft mahsulotlari quvurlarini hisoblashda inobatga olinadi;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishYb — qoʻshimcha yuklama materialning normativ hajmiy massasi, kg/m3;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— tadqiqotlar maʼlumotlariga koʻra qabul qilinadigan suv zichligi (ushbu SHNQning 261-bandida keltirilgan), kg/m3:Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishUshbu SHNQning 38-39-formulalarida:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishEo — belgilanish ushbu SHNQning 19-formulasida keltirilgan;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishI — koʻrib chiqilayotgan uchastkada quvur kesimining inersiya vaqti, sm4;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— quvur oʻqining burilish burchagi, rad;Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishr — belgilanishlar ushbu SHNQning 33-formuladagidek.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish281. Daryolar va suv omborlaridan oʻtish joylarining oʻzan qismlaridagi quvurlarning toʻkilmalari ogʻirligi hisobga olinmaydi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishSuvlangan hududlarda yotqiziladigan neft va neft mahsulotlari quvurlari holatining barqarorligini hisoblashda tuproqning ushlab qolish xususiyati hisobga olinishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvurining boʻylama barqarorligini siqilgan sterjen sifatida tekshirishda, ushbu SHNQning 166-bandidagi quvurni tubga kamida 1 m chuqurlikda koʻmish qismi talablariga majburiy rioya qilish sharti bilan kamida 1,0 m qalinlikdagi toʻkilma tuproq ogʻirligini hisobga olishga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish282. Anker qurilmaning hisoblangan yuk koʻtarish qobiliyati Bank, N, quyidagi formula boʻyicha aniqlanadi:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(40)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishz — bitta anker qurilmasidagi ankerlar soni;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishmank — anker qurilmasining ishlash sharoiti koeffitsiyenti, z = 1 yoki z >2 va DN/Dank > 3 boʻlganda 1,0 ga teng, z > 2 va 1< DN/Dank < 3 da esa
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
ga teng etib olinadi.Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishRank — asos tuproqning koʻtarish qobiliyati shartidan kelib chiqadigan ankerning hisoblangan yuk koʻtarish qobiliyati, N, quyidagi shartdan kelib chiqib aniqlanadi:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(41)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
belgilanishi ushbu SHNQning 12-formulasidek;Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishDank — bitta ankerning gorizontal tekislikka proyeksiyasi gabaritining maksimal chiziqli oʻlchami, sm;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishFank — ankerning hisob-kitob orqali yoki SHNQ 2.02.03-21 ga muvofiq dala sinovlari natijalari boʻyicha aniqlanadigan koʻtarish qobiliyati, N;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishkn — ankerning ishonchlilik koeffitsiyenti, 1,4 (ankerning koʻtarish qobiliyati hisob-kitoblar bilan aniqlangan boʻlsa) yoki 1,25 (ankerning koʻtarish qobiliyati statik yuklamalar orqali dala sinovlari natijalari boʻyicha aniqlangan boʻlsa)ga teng qilib qabul qilinishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish5-§. Yer ustidagi quvurlarning mustahkamligi va barqarorligini tekshirish
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish283. Yer ustidagi (ochiq) quvurlarni mustahkamlik, boʻylama barqarorlik va bardoshlilik (shamol oqimida tebranish) uchun tekshirish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish284. Yer ustidagi quvurlarni mazkur SHNQning 285-bandida keltirilgan tashqari holatlardagi mustahkamlik tekshiruvi ushbu shartga muvofiq amalga oshirilishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(42)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
quvurdagi hisoblangan yuklamalar va taʼsirlardan ushbu SHNQning 286-bandi asosida aniqlanadigan maksimal boʻylama zoʻriqishlar, MPa;Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— quvur metallining ikki oʻqli zoʻriqqan holatini hisobga oluvchi koeffitsiyent; choʻzuvchi (>0) boʻylama zoʻriqishlarda 1 ga teng deb qabul qilinadi, siquvchi (<0) boʻylama zoʻriqishlarda quyidagi formuladan aniqlanadi (ushbu SHNQning 285-bandda keltirilgan izohni hisobga olgan holda):Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(43)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishR2 — ushbu SHNQning 5-formulasidan aniqlanuvchi hisoblangan qarshilik, MPa. Chidamlilik (shamolning dinamik taʼsiri) uchun hisoblashda R2 qiymati SHNQ 2.03.05-23 ga muvofiq v koeffitsiyentga koʻpaytirish orqali pasaytiriladi;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish — belgilanishi ushbu SHNQning 17-formulasida keltirilgan.Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish285. Yer ustidan oʻtkaziladigan koʻp oʻtuvli balkali tizimlar, shamol oqimida quvurning rezonansli tebranishlari boʻlmaganda, shuningdek boʻylama deformatsiyalarni kompensatsiyalashsiz bir oʻtuvli toʻgʻri chiziqli oʻtish joylarini hisoblash quyidagi shartlarga rioya qilgan holda bajarishga yoʻl qoʻyiladi:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishhisoblangan yuklamalar va taʼsirlardan:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(44)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(45)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishnormativ yuklamalar va taʼsirlardan:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(46)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— boʻylama oʻq zoʻriqishi, MPa hisoblangan yuklamalar va taʼsirlardan (egilish zoʻriqishlarini hisobga olmagan holda) choʻzishda musbat deb qabul qilinishi lozim.Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishR2 — belgilanishi mazkur SHNQning 5-formulasida keltirilgan;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— hisoblangan yuklamalar va taʼsirlardan (oʻq zoʻriqishlarini hisobga olmagan holda) maksimal egilish zoʻriqishlarining mutlaq qiymati, MPa;Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— belgilanishi mazkur SHNQning 31-formulasida keltirilgan;Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishm, kN — belgilanishi mazkur SHNQning 4-formulasida keltirilgan;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— belgilanishi mazkur SHNQning 5-formulasida keltirilgan;Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— belgilanishi mazkur SHNQning 43-formulasida keltirilgan.Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishAgar hisoblangan qarshilik R2> R1 boʻlsa, mazkur SHNQning 42-43-formulalarda R2 oʻrniga R1 ni qabul qilish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishKompensatorsiz yer osti oʻtish joylari uchun mazkur SHNQning 42, 44 va 45-formulalari boʻyicha hisoblashda Ψ1 oʻrniga mazkur SHNQning 31-formulasida aniqlanuvchi Ψ4 , ni qabul qilish lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish286. Yer usti quvurlaridagi boʻylama zoʻriqishlar toʻsinli, shprengelli, osma va eguvchi momentlarni qurilish mexanikasining umumiy qoidalariga muvofiq aniqlash kerak. Bunda, quvurga sterjen (toʻgʻri yoki egri chiziqli) sifatida qaralishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishVertikal va gorizontal tekisliklarda eguvchi momentlar mavjudligida hisoblashni ularning teng taʼsir qiluvchisi boʻyicha amalga oshirish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHisob-kitoblarda tizimning geometrik notekisligini hisobga olish lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish287. Yerdan yuqori quvurlardagi boʻylama zoʻriqishlar va eguvchi momentlarni aniqlashda hisoblangan sxemaning quvurni montaj qilish usuliga bogʻliq ravishda oʻzgarishini hisobga olish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvurning kompensatorlarsiz oʻtish joylaridagi eguvchi momentlarni boʻylama-koʻndalang egilishini hisobga olib aniqlash kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishYer ustidagi quvurlarni hisoblashni quvurlarning yer osti maydonlariga tutashgan qismlaridagi quvurlarning siljishlarini hisobga olib amalga oshirish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish288. Yer ustidagi quvurlarning toʻsinli tizimlari tayanchlardagi ishqalanishni inobatga olgan holda hisoblanishi va ehtimoliy ishqalanish koeffitsiyenti qiymatining hisoblash uchun qaysi biri xavfliroq ekanligiga koʻra eng kichik yoki eng katta qiymati olinishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish289. Toʻsinli, shprengelli, arkali va osma tizimlarning quvuroʻtkazgichlari quvur tomonidan raspor bilan qabul qilinadigan tizimning eng kichik qattiqlikka ega yuzasidagi boʻylama barqarorlik uchun hisoblanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish290. Quvurning oʻz tebranish chastotasiga teng chastota bilan tebranishiga olib keladigan shamol tezligida quvurlarni rezonans yuzasidan tekshiruv hisobini bajarish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvurning rezonans paytidagi hisoblangan zoʻriqishi va siljishlari rezonans zoʻriqish va siljishlarning geometrik yigʻindisi, shuningdek boshqa turdagi yuklar va taʼsirlardan zoʻriqishlar va siljishlar hamda keskin tezlik bosimiga mos keladigan hisoblangan shamol yuklamasi sifatida aniqlanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish291. Asoslarni, poydevorlarni va tayanchlarni hisoblash yuk koʻtarish qobiliyatini yoʻqotish (holatning mustahkamligi va barqarorligi) yoki ularning elementlari, ustki tuzilmalar yoki quvurlar elementlari buzilishi bilan bogʻliq boʻlgan normal ishlash uchun yaroqsizligi yoki tayanchlar, tayanch qismlarning yoʻl qoʻyib boʻlmaydigan katta deformatsiyalari boʻyicha amalga oshirilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish292. Tayanch (asoslar va poydevorlar) va tayanch qismlar vertikal va gorizontal (boʻylama va koʻndalang) kuchlar va quvur liniyasi, yordamchi konstruksiyalar tomonidan uzatiladigan egilish momentlari boʻyicha hisoblab chiqilishi, ular ish paytida asoslar va tayanch qismlarning mumkin boʻlgan siljishlarini hisobga olgan holda konstruksiya yuklamalari va ularning eng noqulay kombinatsiyalaridagi taʼsirlardan kelib chiqib aniqlanishi zarur.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish293. Tayanchlarni hisoblashda tuproqning muzlash yoki erish chuqurligi, tuproq deformatsiyasi (koʻpchishi va choʻkishi), shuningdek yil fasli, harorat rejimi, trassaga tutash uchastkalarning qurishi yoki suv bosishiga bogʻliq ravishda tuproq xossalarining ehtimoliy oʻzgarishlarini (yuklamalarni qabul qilish chegaralarida) inobatga olish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish294. Tayanchlarga shamol hamda ichki bosim va quvurlar devorlari haroratining oʻzgarishi taʼsirida quvur uzunligining oʻzgarishidan yuzaga keluvchi yuklamalar quvurlarning qabul qilingan yotqizish tizimi va tayanchlardagi quvurning siljishga qarshiliklarini hisobga olgan holda boʻylama deformatsiyalarni kompensatsiyalashga koʻra aniqlanishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish295. Hudud qiyaliklarida va zaif tuproqli joylarda, minimal yuklamalarni uchraydigan qoʻzgʻalmas tayanchlar bilan yer usti quvurlarini yotqizish tizimlaridan foydalanish kerak (masalan, trassa havodagi oʻqining bir tomonida joylashgan qoʻzgʻalmas tayanchlar bilan ilon izi shaklida yotqizish mumkin).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish296. Quvurlarning yer ustidagi toʻsinli tizimlarining qoʻzgʻalmas tayanchlariga boʻlgan yuklamalarni, agar ushbu zoʻriqishlar bir tomonga yoʻnalgan boʻlsa, quvurlarning tutashgan joylaridan tayanchlarga tushadigan zoʻriqishlarning yigʻindisiga teng etib qabul qilish, shuningdek agar ushbu zoʻriqishlar turli tomonga yoʻnalgan boʻlsa — zoʻriqishlarning farqi sifatida qabul qilish lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishOxirgi holatda, yuklamalarning kichikrogʻi 0,8 ga teng boʻlgan koeffitsiyent bilan qabul qilinadi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish297. Quvurlarning yer ustidagi toʻsinli tizimlarining boʻylama siljuvchi va erkin harakatlanuvchi tayanchlarini vertikal yuklamalar va gorizontal kuchlarning birgalikdagi taʼsiriga yoki hisobiy siljishlardan hisoblash lozim (quvuroʻtkazgichlar tayanchga qoʻzgʻalmas tarzda biriktirilganda, siljishi ustunning egilishi hisobiga yuz beradigan holda).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHarakatlanmaydigan tayanchlarga gorizontal zoʻriqishlarni aniqlashda ishqalanish koeffitsiyentining maksimal qiymati qabul qilinishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish298. Boʻylama deformatsiyalar kompensatsiyalanmagan toʻgʻri chiziqli toʻsinli tizimlarda quvurlarning toʻgʻri chiziqdan ehtimoliy ogʻishini inobatga olish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishBuning natijasida harorat va ichki bosim taʼsiridan paydo boʻladigan va oraliqdagi tayanchga quvur oʻqiga perpendikulyar yoʻnalishda taʼsir qiladigan hisobiy gorizontal zoʻriqishni quvurdagi maksimal ekvivalent boʻylama zoʻriqish qiymatining 0,01 ga teng qabul qilish lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish299. Arkali tizimlar, ankerli tayanchlar, osma va boshqa tizimlarning tayanchlarini hisoblashda agʻdarilish va siljitish ehtimolini hisoblash kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish6-§. Kompensatorlar
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish300. Quvurlar devorlarining harorati, ichki bosimining oʻzgarishi va boshqa yuklamalar va taʼsirlar natijasida yuzaga keluvchi boʻylama siljishlari uchun kompensatorlarni ushbu shart boʻyicha hisoblash lozim:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(47)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— mahsulotning ichki bosimi ostida quvur uzunligining oʻzgarishi va quvur devorlari haroratining oʻzgarishidan kompensatordagi hisoblangan boʻylama zoʻriqishlar, MPa;Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— koʻndalang va boʻylama yuklamalar taʼsiri ostida egilishdan kompensatordagi qoʻshimcha boʻylama zoʻriqishlar, MPa qurilish mexanikasining umumiy qoidalariga muvofiq aniqlanadi;Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishR2 — belgilanishi mazkur SHNQning 5-formulasida keltirilgan;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish — belgilanishi mazkur SHNQning 17-formulasida keltirilgan.Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishKompensatorlarni quvur oʻtkazgichlarning kam oʻzgaruvchan harorat rejimida ishlaydigan qismlarda (gaz, neft va neft mahsulotlari quvurlarining toʻgʻri chiziqli qismida) hisoblashda mazkur SHNQning 47-formulasida hisoblangan R2 qarshilik oʻrniga RH2 normativ qarshilikni qabul qilishga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish301. Kompensatordagi hisobiy boʻylama zoʻriqishlar qiymati qurilish mexanikasining umumiy qoidalariga muvofiq tarzda tarmoq qattiqligining kamayish koeffitsiyenti kj va boʻylama zoʻriqishlarning ortish koeffitsiyenti mk ni hisobga olgan holda aniqlanadi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishXususan, P-, Z- va G-simon kompensatorlar uchun hisoblash ushbu formulalar boʻyicha amalga oshiriladi:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishP-simonlar uchun:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(48)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(49)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishZ-simonlar uchun:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(50)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(51)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishG-simonlar uchun:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(52)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishE0 — belgilanishi mazkur SHNQning 19-formulasida keltirilgan;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishDn — belgilanishi mazkur SHNQning 12-formulasida keltirilgan;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishlk — kompensatorning chiqishi, sm;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— quvurning kompensatorga tutashgan joyidagi harorat va ichki bosimning taʼsiridan umumiy boʻylama siljishi, sm;Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishln — kompensator tokchasining kengligi, sm;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
k — tarmoq oʻqining egilish radiusi, sm.Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish302. Kompensatorning egilgan va payvandlangan tarmoqlari uchun Lk < 0,3 boʻlganda qattiqlikning kamayishi kj va zoʻriqishlarning ortishi mk koeffitsiyentlari quyidagi formulalar boʻyicha aniqlanadi:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(53)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
0,3
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(54)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(55)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish — belgilanishi mazkur SHNQning 17-formulasida keltirilgan;Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishk — belgilanishi mazkur SHNQning 49-formulasida keltirilgan;Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishrs — tarmoqning oʻrtacha radiusi, sm.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishYer usti quvurlarining boʻylama siljishlarida kompensatorlarning qarshilik reaksiyasi Nk, N, quyidagi formulalardan aniqlanadi:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishP- va Z-simon kompensatorlar uchun:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(56)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishG-simon kompensatorlar uchun:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(57)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishW — quvur kesimining qarshilik payti, sm3;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish, mk, lk — belgilanishi mazkur SHNQning 48-formulasida keltirilgan.Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish303. Yer usti quvur qismlarining boʻylama siljishlarining hisoblangan qiymatlarini quvur devorlari haroratining maksimal koʻtarilishi (musbat hisobi haroratli oʻzgarish) va ichki bosim (quvurning uzayishi)dan, shuningdek quvurda ichki bosim boʻlmaganda (quvurning qisqarishida) quvur devorlari haroratining eng katta pasayishidan kelib chiqib aniqlash kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish304. Kompensatorlar oʻlchamlarini kichraytirish maqsadida dastlab ularni choʻzish yoki siqish lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishBunda, chekka qirralarni payvandlashda yuzaga keladigan haroratga bogʻliq choʻzilish yoki siqilish qiymatlarini chizmalarda koʻrsatish lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish7-§. Seysmik hududlarda yotqiziladigan quvurni hisoblashning oʻziga xos xususiyatlari
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish305. Seysmik hududlarda yotqiziladigan quvurlar yotqizish turidan (yer osti, yer yuzi yoki yerdan yuqori) qatʼi nazar, QMQ 2.01.03-19 ga muvofiq seysmik taʼsirlarni hisobga olgan holda yuklamalarning asosiy va alohida birlashish yoʻli bilan hisoblash kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish306. Mazkur SHNQning 149-bandiga koʻra, seysmik hududlarda yotqizishga moʻljallangan quvurlar va ularning elementlari quyidagilarga muvofiq hisoblanishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishseysmik taʼsirni hisobga olgan holda aniqlanadigan shartli statik yuklamalarga;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishchegara holatlar seysmik hududlardan tashqarida yotqiziladigan quvurlar uchun belgilangandek kabi;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishseysmometrik stansiyalarning qaydlari, qurilish hududida avval yuz bergan yoki seysmik sharoitlar boʻyicha oʻxshash hududlardagi yer qimirlashlar boʻyicha maʼlumotlarni tahlil qilish asosida olingan yozuvlarni (akselerogrammlar, velosigrammlar, seysmogrammlar koʻrinishidagi) tahlil qilish asosida olingan seysmik taʼsirlarga.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishAkselerogrammlar boʻyicha qabul qilinadigan maksimal hisobiy tezlashishlar qiymati mazkur SHNQning 10-jadvalida keltirilgandan kichik boʻlmasligi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishOʻta xavfli seysmik taʼsirlar uchun hisoblashda, quvurni ushlab turuvchi konstruksiyalarda egiluvchan boʻlmagan deformatsiyalar va qoldiq deformatsiyalar, mahalliy shikastlanishlar va shu kabilar yuzaga kelishiga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish10-jadval | ||||
Yerning silkinish kuchi, ballarda | 7 | 8 | 9 | 10 |
Seysmik tezlashish, cm/c2 | 100 | 200 | 400 | 800 |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish307. Yer usti quvurlarning tayanchlarini hisoblash quyidagi yoʻnalishlardagi seysmik kuchlar taʼsiri uchun amalga oshirilishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishquvuroʻtkazgich oʻqi boʻylab, bunda quvurdagi zoʻriqishlarning qiymatlari aniqlanadi hamda tayanchlarning konstruksiyalari gorizontal seysmik yuklamalar taʼsiriga tekshirilishi;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishquvurning boʻylama oʻqiga normal yoʻnalish boʻylab (vertikal va gorizontal tekisliklarda), bunda quvurning siljish qiymati va quvurning tayanchdan agʻdarilishiga yoʻl qoʻymaydigan rigel uzunligining yetarliligi, quvurdagi qoʻshimcha zoʻriqishlar aniqlanishi, shuningdek tayanchlarning konstruksiyalari gorizontal va vertikal seysmik yuklamalar taʼsiriga tekshirilishi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvurlarni tayanchlarning oʻzaro koʻchishida yuzaga keluvchi yuklamalar uchun tekshiruv hisoblashni oʻtkazilishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishYer usti quvurlariga seysmik yuklamalar QMQ 2.01.03-19 boʻyicha aniqlanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish308. Toʻkilmalarda va yer ostiga yotqiziladigan quvurlardagi qoʻshimcha zoʻriqishlar tuproqning zoʻriqqan holati orqali yuzaga keladigan quvurning boʻylama oʻqi boʻylab yoʻnalgan seysmik toʻlqin taʼsiri natijasi sifatida aniqlanishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishYer ostidagi va toʻkilmalardagi quvurlarning boʻylama oʻqiga normal boʻyicha yoʻnalgan seysmik yuklamalar taʼsiriga hisoblash amalga oshirilmasligi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish309. Yer ostida yoki yer yuzidagi (toʻkilmadagi) toʻgʻri chiziqli quvurlardagi quvurning boʻylama oʻqi boʻylab yoʻnalgan seysmik kuchlar taʼsiridan kelib chiqqan zoʻriqishlar quyidagi formula boʻyicha aniqlanishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(58)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishmo — mazkur SHNQning 310-bandiga muvofiq aniqlanuvchi quvurning tuproqda qisilish koeffitsiyenti;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishko — ushbu SHNQning 311-bandiga muvofiq aniqlanadigan quvurning masʼulligini hisobga oluvchi koeffitsiyenti;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishkn — mazkur SHNQning 312-bandi boʻyicha aniqlanadigan zilzilaning takrorlanuvchanlik koeffitsiiyenti;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishac — mazkur SHNQning 306-bandi talablarini hisobga olgan holda, seysmik hududlashtirish va mikrohududlashtirish maʼlumotlari boʻyicha aniqlanadigan seysmik tezlashish, sm/s2;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishEo — belgilanishi mazkur SHNQning 19-formulasida keltirilgan;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishTo — tuproq massivining izlanishlar natijasida aniqlanadigan seysmik tebranishlarning ustun davri, s;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishSr — boʻylama seysmik toʻlqinni quvurning boʻylama oʻqi boʻylab, tuproq massivida tarqalish tezligi, sm/s, izlanishlar natijasida aniqlanishi, bunda loyihani ishlab chiqish bosqichida mazkur SHNQning 11-jadvaliga muvofiq qabul qilishga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish310. Quvurning tuproqda qisilish koeffitsiyentini izlanishlardan olingan materiallar asosida aniqlash kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishDastlabki hisob-kitoblar uchun mazkur SHNQning 11-jadvali boʻyicha olinishiga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishm0 koeffitsiyentining qiymatini tanlashda, ishlatish paytida quvurni oʻrab turgan tuproq holatidagi oʻzgarishlarni hisobga olish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
|
|
11-jadval |
|
Tuproqlar |
Boʻylama seysmik toʻlqinning tarqalish tezligi, Sr km/s |
Quvurning tuproqda qisilish koeffitsiyenti, mo |
|
Toʻkilma, yumshoq qumlar, qumli loy, kesaklar va suvga toʻyinganlaridan tashqari boshqalar |
0,12 |
0,50 |
|
Qumli, kam namli |
0,15 |
0,50 |
|
Qumli, oʻrtacha namlikdagi |
0,25 |
0,45 |
|
Suvga toʻyingan qumli |
0,35 |
0,45 |
|
Qumli loy va kesak |
0,30 |
0,60 |
|
Loyli, nam, yumshoq |
0,50 |
0,35 |
|
Loyli, yarim qattiq va qattiq |
2,00 |
0,70 |
|
Lyoss va lyossimon |
0,40 |
0,50 |
|
Torf |
0,10 |
0,20 |
|
Past haroratli muzlagan (qumli, loyli, toʻkilmali) |
2,20 |
1,00 |
|
Yuqori haroratli muzlagan (qumli, loyli, toʻkilma) |
1,50 |
1,00 |
|
Shagʻal, chaqilgan tosh, mayda tosh |
1,10 |
Mazkur jadvalning 2-izohida keltirilgan |
|
Ohak toshlar, slanetslar, qum toshlar (kam shamollatilgan, shamollatilgan va kuchli shamollatilgan) |
1,50 |
Mazkur jadvalning 2-izohida keltirilgan |
|
Qoya jinslari (monolit) |
2,20 |
Mazkur jadvalning 2-izohida keltirilgan |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishIzoh:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. Jadvalda Sr ning eng kichik qiymatlari keltirilgan boʻlib, ularni izlanishlarda aniqlashtirish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. Quvurning qisilish koeffitsiyentlarining qiymatlarini toʻkilma tuprogʻiga koʻra qabul qilish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish311. Quvurning masʼuliyat darajasini hisobga olgan koeffitsiyent ko quvurning tavsifiga bogʻliq va quyidagi 12-jadval boʻyicha aniqlanishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
|
12-jadval |
|
Quvur tavsifi |
K0 koeffitsiyenti qiymati |
|
1. Ishchi bosimi 2,5 dan 10,0 MPa (25-100 kgf/cm2) gacha boʻlgan gaz quvurlari, 1000 dan 1200 mm gacha shartli diametrdagi neft va neft mahsuloti quvurlari |
1,5 |
|
2. Ishchi bosimi kattaligidan qatʼi nazar, gaz quvurlari, shuningdek oʻta masʼuliyatli obyektlarning ishlashini taʼminlovchi har qanday diametrdagi neft va neft mahsulotlari quvurlari |
- |
|
3. Suv oynasi kengligi 25 m va undan ortiq boʻlgan suv toʻsiqlari orqali quvurning oʻtish joylari |
- |
|
4. 1,2 dan 2,5 MPa (12 — 25 kgf/cm2)gacha ishchi bosimdagi gaz quvurlar, shartli diametri 500 dan 800 mm gacha boʻlgan neft va neft mahsuloti quvurlari |
1,2 |
|
5. Shartli diametri 500 mm dan kichik boʻlgan neft quvurlari |
1,0 |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishIzoh. Maydonchaning seysmikligi 9 va undan yuqori ball boʻlganda, quvurlar uchun 1-bandda keltirilgan Ko koeffitsiyentlar qoʻshimcha ravishda 1,5 koeffitsiyentga koʻpaytiriladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish312. Seysmik taʼsirlarning takroriyligi QMQ 2.01.03-19 ga muvofiq Oʻzbekiston Respublikasi hududini seysmik hududlashtirish xaritalari boʻyicha qabul qilinishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishZilzilalarning kp takrorlanish koeffitsiyentlari qiymatlarini quyidagi 13-jadvalga muvofiq qabul qilinishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish13-jadval | ||
Takrorlanish intervali, yillar | Intensiv zilzilalardagi takrorlanish koeffitsiyenti,kp | |
7 va 8 ball | 9 va undan ortiq ball | |
≤250 | 1,2 | 1,25 |
300 — 600 | 1,0 | 1,15 |
650 — 1000 | 0,8 | 1,0 |
>1000 | - | 0,9 |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish8-§. Quvurlarning ulanish qismlari
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish313. Quvurlarning qismlari (troyniklar, oʻtgichlar va tiqinlar) devorlarining ichki bosim taʼsir qilishidagi hisobiy qalinligini quyidagi formula boʻyicha hisoblash kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(59)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishTroynikning asosiy quvuri devorining qalinligi bm, cm, (59) formula boʻyicha, ajralma devorining qalinligi b0 , sm esa quyidagi formula boʻyicha aniqlanishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(60)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvur bilan payvandlash uchun uchlariga ishlov berilganidan keyin ulanish qismlari devorining qalinligi bkd, cm, (payvandlanuvchi qirra qalinligi) quyidagi shartdan kelib chiqib aniqlanishi lozim:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(61)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishn — belgilanishi mazkur SHNQning 12-formulasidagidek;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishp — belgilanishi mazkur SHNQning 7-formulasidagidek;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishDd — ulanish qismining tashqi diametri cm;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— qismlarning yuk koʻtarish qobiliyati koeffitsiyenti quyidagicha qabul qilinishi kerak:Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishkamida uchta toʻliq sektordan va uchlarida ikkita yarim sektordan iborat payvandlangan otvodlar va shtamplangan otvodlar uchun, agar chokning ildizi payvandlangan boʻlsa va payvandlangan boʻgʻinlarni 100 foiz nazorat qilsa, mazkur SHNQning 14-jadvaliga muvofiq;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishtroyniklar uchun — mazkur SHNQning 1-diagrammaga muvofiq;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishkonussimon oʻtgichlar egilish burchagi y<12° va qavariq tiqinlar uchun — NB = 1;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishR1(D) — detal materialining hisobiy qarshiligi (troyniklar uchun), R1(D)=R1(M) MPa;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishR1(0),R1(M) — ajralmalar va troynik magistrali materialining hisobiy qarshiligi, MPa;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishDo — troynik ajralmasining tashqi diametri, cm;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishDm — troynikning asosiy quvurining tashqi diametri, cm.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishOʻtgichlar devorining qalinligini eng katta diametr boʻyicha hisoblash kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish14-jadval | |||
Otvodlarning oʻrtacha egilish radiusining uning tashqi diametriga nisbati | 1,0 | 1,5 | 2,0 |
Qismning yuk koʻtarish qobiliyati koeffitsiyenti, NB | 1,30 | 1,15 | 1,00 |

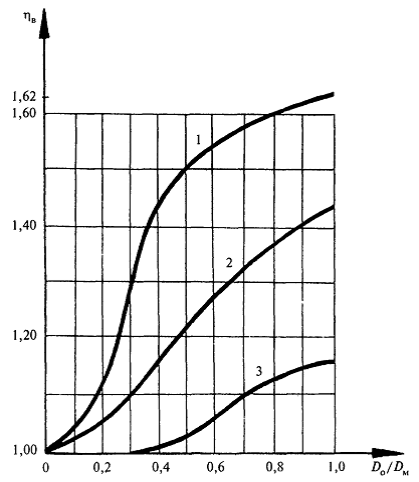

Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish314. Ichki bosimdan tashqari troynikli ulanmalar bir vaqtda egilish va boʻylama kuchlar taʼsiriga duchor boʻlishi mumkin boʻlgan hollarda, yoʻl qoʻyib boʻlmaydigan deformatsiyalarning oldini olish uchun quyidagi shart bajarilishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(62)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishO1, O2, Okp — troynikli ulanmaning eng zoʻriqqan nuqtasidagi halqali, boʻylama va urinma zoʻriqishi, normativ yuklamalar va taʼsirlarga koʻra aniqlanadi;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish — belgilanishi mazkur SHNQning 5-formulasida keltirilgan.Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish16-bob. Atrof-muhit muhofazasi
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish315. Quvurlarni yotqizish uchun loyihalarda quvurlarni qurish va ulardan keyinchalik foydalanishda atrof-muhitni muhofaza qilish boʻyicha yechimlar inobatga olinishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish316. Quvurlarni yer ostiga va yer yuziga (toʻkilmada) yotqizishda mahalliy materiallardan foydalangan holda eroziyaga qarshi chora-tadbirlarni hisobga olish, yer osti quvurlari tik qiyaliklar, jarliklar, sugʻorish kanallari va xandaq kesib oʻtganda, xandaqqa suvning kirib kelishi va quvur boʻylab tarqalishining oldini oluvchi ulagich (peremichka)lar inobatga olinishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish317. Quvurlarni soylar, jarliklar va irmoqlar bilan kesishish joylarida tuproq toʻkilmalarida yotqizishda suv oʻtkazish inshootlari (lotoklar, tarnovlar) hisobga olinishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishSuv oʻtkazish inshootlarining koʻndalang kesimi suvning 50 yilda bir marta hisoblanadigan maksimal sarfi boʻyicha aniqlanishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish318. Yer osti quvurlari tomonidan kesishgan joylarda suv bosmaydigan qirgʻoqlarni mahkamlash har 50 yilda bir marta takrorlanadigan toshqin gorizont satxidan kamida 0,5 m balandlikda va qiyalikdagi toʻlqinlarning balandligidan 0,5 m balandlikda koʻtarilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishSuv bosadigan qirgʻoqlarda nishab qismidan tashqari, nishabga tutash toshqin qismidan 1 — 5 m uzunlikdagi yer qismi mustahkamlanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQirgʻoqning mahkamlanadigan maydoni kengligi geologik va gidrogeologik sharoitlarga asosan loyiha bilan belgilanishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish319. Koʻchki hududlarida quvur yotqizish boʻyicha loyiha yechimlari asosida tabiiy sharoitlarga zarar yetkazilishi ehtimoli (chuqur urib kiritiluvchi va burgʻilab kiritiluvchi qoziqlar yoki ustunlar)ni istisno qilish shartiga koʻra qabul qilinishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish320. Quvurlarni yer osti yotqizishda tuproqning hosildor qatlamini rekultivatsiyalash choralari inobatga olinishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish321. Quvurlarni tuz-flyuksiyaviy, termoeroziyaviy va xavfli boʻlgan yonbagʻirlarda hamda suv havzalarning termoabraziv qirgʻoqlari yaqinida quvur yotqizishda texnogen buzilishlarning oldini oluvchi quyidagi maxsus muhandislik yechimlar hisobga olinishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishoʻsimliklar qatlamini maksimal darajada saqlab qolish chora-tadbirlari;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishtuproq toʻkish va koʻpchiydigan tuproqni koʻpchimaydiganiga almashtirish;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishsuv zovurlari va suv oqovalari;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishquvuroʻtkazgich ustidagi tuproq doʻngligini tekislash va zichlash.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish322. Quvuroʻtkazgichlar trassasi kriogen koʻpchish bilan namoyon boʻluvchi togʻ oldi (daraxtzorlar, botqoqlar) hududlari chegarasidan oʻtuvchi qismlarida asoslar deformatsiyalanishini oldini olish boʻyicha loyiha yechimlarini (mavsumiy erish chuqurligini qisqartirish, koʻpchishga qarshi yostiqchalarni oʻrnatish) inobatga olish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvuroʻtkazgichlar trassasiga yaqin joylashgan yemiruvchi jarlik mustahkamlanishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish323. Atrof-muhit muhofazasi boʻyicha talablar loyihaga alohida boʻlim sifatida kiritilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishGidravlik sinovlar va rekultivatsiya ishlariga qoʻyiladigan talablar loyihada mustaqil boʻlimlar sifatida koʻrsatilishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish324. Quvurlarni qurish va rekonstruksiya qilishda hududda atrof-muhitni muhofaza qilish talablariga rioya etilishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvur va ularning tarmoqlarini loyihalash, qurish va rekonstruksiya qilishda hududdagi daraxt va butalar hamda yashil maydonlarga zarar yetkazmasligi, daraxt va butalar atrofi betonlab tashlanmasligi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish17-bob. Quvuroʻtkazgichlarni korroziyadan himoyalash
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1-§. Asosiy talablar
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish325. Poʻlat quvurlarni (yer osti, yer yuzi, yer usti va suv osti) yer osti va atmosfera korroziyasidan himoya qilish vositalarini loyihalashda GOST 25812-83 talablariga rioya qilish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish326. Korroziyaga qarshi himoya, quvurlarni yotqizish usulidan qatʼiy nazar, ularni foydalanish davrida avariyalarsiz (korroziya sababli) ishlashini taʼminlashi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2-§. Quvuroʻtkazgichlarni yer osti korroziyasidan himoya qoplamalari vositasida himoyalash
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish327. Quvurlarni (yer ustidagilari bundan mustasno) yer osti korroziyasidan himoyalashni tuproqning korroziya agressivligi va ularni yotqizish hududidan qatʼi nazar, himoya qoplamalari hamda elektr-kimyoviy himoya vositalari yordamida kompleks ravishda amalga oshirish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish328. Quvurlarni yotqizish va ishlatish boʻyicha muayyan sharoitlarga koʻra himoya qoplamalarning kuchaytirilgan va normal kabi ikki turini qoʻllash lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHimoya qatlamining kuchaytirilgan turi suyultirilgan uglevodorod quvurlari, yotqizish sharoitlaridan qatʼiy nazar, diametri 1020 mm va undan katta boʻlgan quvurlarda, shuningdek quyidagi hududlarda yotqiziladigan har qanday diametrdagi quvurlarda qoʻllanilishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishshimoliy kenglikning 50° dan janubroqda;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishshoʻrlangan tuproqlarida (shoʻrxok, taqir, qum tepaliklar);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbotqoqlangan, qora tuproq, sugʻoriladigan tuproqlarda hamda istiqbolda suv bostiriladigan maydonlarda;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishmazkur SHNQning 1 va 2-ilovalariga muvofiq suv osti oʻtish joylari va daryo toshqinlarida hamda temir yoʻl va avtomobil yoʻllaridan oʻtish joylari, shuningdek himoya gʻiloflari va ularga tutash quvurlar qismlarida loyihalash paytida belgilangan masofalar doirasida;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishturli quvurlar bilan kesishuvlarda, kesishish joyining har ikki tomonga 20 m masofada;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishsanoat va maishiy oqova suvlari, chiqindixonalar va shlak uyumlari maydonlarida;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishdaydi toklar mavjud joylarida;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishtashilayotgan mahsulotning harorati 313 K (40 °S) va undan yuqori boʻlgan quvurlar qismlarida;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishdaryolar, kanallar, koʻllar, suv omborlari, shuningdek aholi punktlari hamda sanoat korxonalari chegaralaridan kamida 1000 m boʻlgan masofada yotqiziladigan neft va neft mahsulotlari quvurlari qismlarida.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishBarcha boshqa holatlarda normal turdagi himoya qoplamalaridan foydalanish lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3-§. Yer usti quvurlarini atmosfera korroziyasidan himoyalash
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish329. Yer ustida yotqizilgan quvurlarni atmosfera taʼsiriga qarshi lok-boʻyoq, shisha-emal, metall qoplamalar yoki konsistent surtmali qoplamalar yordamida himoyalash kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish330. Lok-boʻyoq qoplamalarning umumiy qalinligi kamida 0,2 mm va yaxlitligi qalinlikda kamida 1 kV boʻlishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishLok-boʻyoq qoplamalar quyidagilar boʻyicha nazoratdan oʻtkazilishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishqalinlik boʻyicha — MT — 41NS yoki MT — ZZN turdagi qalinlik oʻlchagichlar bilan;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishyaxlitlik boʻyicha — LKD — 1 m turdagi yoki “Krona — 1R” turdagi uchqunli defektoskop bilan.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish331. Shisha-emal qoplamalar qalinligi kamida 0,5 mm, yaxlitligi qalinlikda kamida 2 kV boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishShisha-emal qoplamalar mazkur SHNQning 336-bandida keltirilgan uskunalar yordamida nazoratdan oʻtkazilishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish332. Konsistent surtmalar havo harorati — 60 °S dan past boʻlmagan hududlarda quvurlarni ishlatish harorati +40 °S dan yuqori boʻlmagan joylarda qoʻllanilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishKonsistent surtmali qoplamalar 20 foiz (vaznidan) PAK-3 yoki PAK-4 turdagi aluminiy upasi, 0,2 — 0,5 mm qalinlikka ega boʻlishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish333. Yer usti quvuroʻtkazgichlar tayanchlari va boshqa metall konstruksiyalarining korroziyaga qarshi himoyasi QR 04.01-23 talablariga muvofiq amalga oshirilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4-§. Quvurlarni yer osti korroziyasidan elektr-kimyoviy himoyalash
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish334. Yuqori darajadagi korroziyalanish xavfi sharoitlarida tuproq qarshiligi 20 Ω gacha boʻlgan shoʻrxok yerlarda, yilning kamida 6 oyi davomida tuproq suvlarining sathi quvurning pastki qismidan yuqorida boʻlgan joylarida hamda quvurlarni ishlatish harorati +40 °S va undan yuqori boʻlgan hududlarda, elektr-kimyoviy himoya vositalarini zaxiralash inobatga olinishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish335. KS, GTS, NNS boshqa obyektlarda joylashgan texnologik uskunalarning himoya yerga ulash konturlari yer osti kommunikatsiyalarning elektr-kimyoviy himoya tizimiga ekran sifatidagi taʼsirni koʻrsatmasligi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish336. Yerga ulash qurilmalarining tok qaytargichi sifatida, protektorlardan foydalanilishi, ularning soni xizmat qilish muddati va EQTQ bilan belgilangan himoya yerga ulanishning yoʻl qoʻyilgan qiymatini hisobga olgan holda hisob-kitoblar orqali aniqlanishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish337. Anodli yerga ulanish moslamalari va protektorlar tuproqning muzlash chuqurligidan pastroqda solishtirma qarshilik minimal boʻlgan joylarda oʻrnatilishini hisobga olish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish338. Drenaj kabeli anodli yerga ulash simiga (zazemleniye) ulangan joylariga tanish (identifikatsiya) belgisini oʻrnatish hisobga olinishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish339. Drenaj kabeli yoki anodli yerga ulagichga ulangan simni katod stansiyasining eng katta tokiga moʻljallash va ushbu hisob-kitoblarni kuchlanish yoʻl qoʻyiladigan darajagacha tushishi boʻyicha tekshirib turish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish340. Elektr-kimyoviy himoya uchun zavodda tayyorlanmagan anodli yerga ulagichlardan foydalanilganda elektrodlarni ulashni kesimi kamida 6 mm2 (mis boʻyicha) boʻlgan kabel inobatga olinishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish341. Koks bilan toʻldirilgan anodli yerga ulanishni loyihalashda koks granulasi oʻlchami 10 mm dan oshmasligi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish342. Elektr-kimyoviy himoya tizimlaridagi barcha kontakt ulanishlari hamda kabelning quvur va anodli yerga ulanish simiga ulangan joylari zavod tomonidan qabul qilingan ishonchlilik va chidamlilik darajasidagi izolyatsiyaga ega boʻlishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish343. Ulanish kabeli yer ostida yotqizilgan joylarida “Anodli yerga ulash — katodli himoya qurilmasi — quvuroʻtkazgich” zanjirida faqat ikki qatlamli polimer izolyatsiyali kabeldan foydalanish hisobga olinishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish344. Quvurlarni katodli himoyalash qurilmalarining elektr taʼminoti II va III toifaga muvofiq 0,4; 6,0; 10,0 kV kuchlanishdagi mavjud EUT orqali yoki yoʻnalish boʻylab loyihalashtirilayotgan EUT yoki avtonom manbalar orqali amalga oshirilishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishToifalanishi quvurlarni yotqizish sharoitlariga koʻra aniqlanishi kerak (ushbu SHNQning 15-jadvali).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish5-§. Katodli himoya qurilmalari elektr qabul qilgichlarining toifalanishi
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish345. Katodli himoya qurilmalarining elektr energiya sifati koʻrsatkichlari GOST 13109-97 talablariga muvofiq boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
|
|
15-jadval |
|
Gaz quvurlarining nomlari |
EQTQ ga muvofiq toifalanishi |
Solishtirma elektr qarshiligi gr Ω. |
|
1. Tuproqning korroziya faolligi yuqori boʻlgan zonada joylashgan poʻlat quvurlardan tayyorlangan gaz quvurlari |
II |
< 20 |
|
2. Daydi toklarning anodli yoki oʻzgaruvchan toklar zonasida joylashgan gaz quvurlari |
II |
Tartibga solinmaydi |
|
3. Gaz quvurlarini yotqizishning boshqa barcha holatlarida |
III |
> 20 |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish346. Quvurlarning texnologik aloqa kabellarini elektr-kimyoviy himoya qilish GOST 9.602-2016ga muvofiq loyihalanishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish18-bob. Quvurlarning texnologik aloqa liniyalari
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish347. Quvur oʻtkazgichlarning texnologik aloqa liniyalari ularning ishini markazlashtirilgan holda nazorat qilish uchun xizmat qilishi va quvurlar majmuasining ishlashini avtomatik boshqarish tizimi (ABT) uchun texnik asos hisoblanishi zarur.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish348. Quvur oʻtkazgichlarning texnologik aloqa liniyalarini loyihalash aloqa boʻyicha normativ hujjatlarga hamda ushbu bob talablariga muvofiq amalga oshirilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish349. Quvurlarning texnologik aloqasi quyidagilarni taʼminlashi lozim:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishmarkaziy dispetcherlik punktlarining gaz, neft va neft mahsulotlarini qazib chiqarish va tashish boʻyicha birlashmalari (boshqarmalar)ning dispetcherlik punktlari bilan magistral aloqasini;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishgaz, neft va neft mahsulotlarini qazib olish va tashish boʻyicha birlashmalar dispetcherlik punktlarining quvurlar, KS va NNS, GTS, quyish stansiyalari, yer osti gaz omborlari va neft konlarining tarmoq dispetcherlik punktlari bilan dispetcherlik telefon aloqasini;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishquvurlarni tarmoq ishlab chiqarish dispetcherlik punktlarining ularga boʻysunuvchi KS va NNS, GTS yoki quyish stansiyalari, quvurlarni taʼmirlash-tiklash va ishlatish xizmatlari, tashilayotgan mahsulotni oʻlchash punktlari, tarmoq taʼmirlovchilari hamda yer osti gaz omborlari va konlarning bosh inshootlari bilan dispetcherlik telefon aloqasini;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishquvuroʻtkazgichlarning tarmoq-ishlab chiqarish boshqarmalari dispetcherlik punktlarining maxsus transport vositalari va quvuroʻtkazgichlar trassasida ishlaydigan taʼmirlash brigadalari bilan aloqasi;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish“Oʻztransgaz” AJning quvurlar boshqarmalari va gaz, neft va neft mahsulotlarini qazib chiqarish va tashish birlashma (boshqarma)lari bilan;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbirlashmalar (boshqarmalar)ning ularga boʻysunuvchi xizmatlar bilan, shuningdek turdosh birlashmalar (boshqarmalar)ning oʻzaro tezkor-ishlab chiqarish telefon va telegraf aloqasi;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish“Oʻzbekneftgaz” AJ tarmoq kengashlarining gaz, neft, neft mahsulotlarini qazib chiqarish va tashish birlashma (boshqarma)lari, quvurlar boshqarmalari, asosiy quvur ishlatuvchi xizmatlar, konlar, yer osti gaz omborlari bilan telefon aloqasi;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishishlab chiqarish maydonlari va aholi punktlarining mahalliy aloqasi, shuningdek yongʻindan muhofaza qilish qismlari bilan aloqasi;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishmarkaziy va tarmoq telemexanikasi uchun aloqa kanallari;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishavtomatlashtirilgan boshqarish tizimi (ABT) uchun aloqa kanallari.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishGTSning gaz isteʼmolchisi bilan aloqasi qurilishi gaz isteʼmolchisi tomonidan bajarilgan mahalliy telefon aloqa vositalari orqali amalga oshiriladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishGaz quvuri texnologik aloqasi qurilishi tarkibiga mahalliy telefon aloqa vositalari kirmasligi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishTezkor-ishlab chiqarish telegraf aloqasini tashkil qilish uchun gaz quvurini ABTga kiruvchi qurilmalardan foydalanilishi zarur.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish350. Quvuroʻtkazgichlar texnologik aloqasining magistral liniyalari quvur liniyasi ning butun uzunligi boʻylab oʻtadigan kabel yoki radiorele liniyalari shaklida inobatga olingan boʻlishi, quvurlar armaturalari va uskunalari joylashgan joylarga tarmoqlar bilan taʼminlanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishBirlashtiriladigan aloqa liniyalari kabel yoki radiorele liniyalari koʻrinishida boʻlishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishSanoat maydonlari va aholi punktlarining mahalliy aloqa tarmoqlari kabel yoki havo liniyalari koʻrinishida boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishAloqa liniyalari turini tanlash texnik-iqtisodiy hisob-kitob bilan asoslanishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHavo aloqa liniyalarini faqat favqulodda holatlarda hisobga olinishiga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish351. Quvurlarning texnologik aloqalari chiziqli aloqa va stansion aloqa inshootlaridan tashkil topishi zarur.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishChiziqli aloqa inshootlarga magistral va ulanuvchi kabellar, havo aloqa liniyalari va sanoat obyektlari hamda aholi punktlarining mahalliy tarmoq liniyalari, shuningdek xizmat koʻrsatilmaydigan kuchaytirish punktlarini (XKKP) kiritishga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishStansiya inshootlariga xizmat koʻrsatadigan aloqa tugunlari, antennali-fider tizimli hamda energiya inshootlariga ega boʻlgan radiorele stansiyalarni kiritishga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish352. Quvurlarning aloqa tugunlari, quvurning maʼmuriy-texnik binolarning xonalarida, alohida binolarda yoki blok-bokslarda xizmat koʻrsatish hududida joylashtirilishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvurning xizmat koʻrsatiladigan va xizmat koʻrsatilmaydigan stansiyalar bilan radioreleli texnologik aloqa machtalarini KS va NPS hududlarida joylashtirishga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish353. Bir nechta navbatda qurilgan quvurlar, KS va NPS da texnologik aloqaning asosiy kabel liniyasi loyihasi aloqa va elektr taʼminoti tugunlari uchun binolar tayyor boʻlgandan soʻng bir nechta navbatda texnologik aloqa stansiyalari inshootlarini qurish va ishga tushirishni taʼminlashi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish354. Kabel liniyasi XKKP va texnologik aloqaning oraliq radioreleli liniya stansiyalarini quvur uzunligi boʻylab, aloqa apparaturasining meʼyoriy ishlashi, aloqa liniyasini qurish va ishlatishning qulayligini taʼminlaydigan joylarda va quvur oʻtkazgichning toʻgʻri chiziqli inshootlariga (berkitish armaturasi) yaqinlashtirgan holda kuchaytiruvchi qism uzunligining nominal uzunlikdan yoʻl qoʻyilgan ogʻishi doirasida, qoʻllanilayotgan uskunaning texnik parametrlari bilan belgilangan maydonlarda joylashtirish lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish355. yexnologik aloqaning kabel liniyalari, quvur liniyasining chap tomonida mahsulotning oqimi boʻylab diametri quyidagicha boʻlishi lozim:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish500 mm gacha boʻlgan quvur liniyasi oʻqidan kamida 8 m masofada;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish500 mm dan katta boʻlganda — kamida 9 m masofada.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish356. Aloqa kabeli quvur liniyasining oʻng tomoniga oʻtkazilishi loyiha bilan asoslanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish357. Davlat oʻrmon xoʻjaligi fondi maydonlarida aloqa kabelini quvur diametridan qatʼi nazar 6 m gacha masofaga yaqinlashtirishga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish358. Aloqa kabellari togʻli hududlarda yotqizilganda, diametridan qatʼi nazar, quvur oʻqidan kamida 3 m masofada alohida xandaqqa togʻ tomondan yotqizilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish359. Texnologik magistralni bir kabellidan, ikki kabelliga qayta jihozlanishida, ikkinchi kabel mavjud kabeldan 3 m masofada yotqizilishi, bunda kabelni quvur oʻqidan 6 m gacha masofaga yaqinlashtirishga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish360. Tarmoq telemexanika kabelini bir vaqtda qurishda, texnologik aloqa kabeli liniyasi bilan bitta xandaqda mavjud kabel liniyasi kabelidan kamida 3 m masofada yotqizilishi, bunda kabelni quvur oʻtkazgich oʻqidan 6 m gacha masofaga yaqinlashtirishga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish361. Texnologik aloqa kabeli quvur oʻtkazgichdan 10 m dan ortiq masofaga uzoqlashtirilganida kabelni yashindan himoya qilish maxsus qurilmasi inobatga olinishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish362. Texnologik aloqa kabeli liniyasini elektr-kimyoviy korroziyadan himoya qilishni quvuroʻtkazgichni himoya qilish bilan birga hisobga olish lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishKabel liniyasi quvurdan 40 m dan ortiq masofaga uzoqlashtirilganida mustaqil himoyani taʼminlash kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish363. Tuproq xususiyati va yotqizish sharoitlariga koʻra quyidagi turdagi kabellardan foydalanish kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishlentali poʻlat qoplamali zirhli — barcha guruh tuproqlarida va kemalar yurmaydigan, yogʻochlar oqizilmaydigan, botqoqlar boʻlmagan, barqaror nishabli qirgʻoqli hamda sokin suv oqimli daryolarda;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishsimli poʻlat qoplamali zirhli — muz deformatsiyasiga uchraydigan barcha guruh tuproqlarida, tik yonbagʻirlarda, chuqurligi 2 m dan ortiq boʻlgan botqoqliklarda, suv havzalarida, togʻlik, kemayurar va yogʻoch oqiziladigan daryolarda (botqoqlangan toshqinlar), shuningdek kema yurmaydigan va yogʻoch oqizilmaydigan botqoqlangan barqaror boʻlmagan qirgʻoqli yoki oʻzgaruvchan oʻzanli daryolarni kesib oʻtishda;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishmetall qobiq ustidan plastik izolyatsiyalovchi qoplamali zirhli — poʻlat qoplama ustidan qoʻshimcha plastik qoplamali zirhga ega boʻlgan, qobigʻining materialiga nisbatan agressiv boʻlgan tuproq va suvlarda — kabel ekranlovchi taʼsirining doimiyligini saqlab qolish zaruriyatiga koʻra kabel poʻlat qoplamasiga nisbatan agressiv boʻlgan tuproq va suvlarda;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishalyumin qobiqdagi yoki qoʻshimcha ekranlarga ega zirxli — oʻzgaruvchan tokli elektr temir yoʻllari elektr uzatish tarmoqlari, radiotexnika qurilmalari va tashqi elektromagnit taʼsiri ostidagi maydonlarda.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish364. Aloqa kabelini yotqizish chuqurligi kamida qoʻyidagicha boʻlishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishI — IV guruh tuproqlarida — 0,9 m;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishV va undan yuqori guruh tuproqlarda qoyalar yuzaga chiqqan joylarda, shuningdek portlatish usulida yoki toʻqmoqli bolgʻalar bilan ishlov beriluvchi IV guruh tuproqlarda xandaq chuqurligi 0,5 m ligida, qum tuproqlaridan kamida 10 cm qalinlikdagi taglik yasash va kabel ustidan 10 cm qalinlikda yopilganida — 0,4 m;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishV va undan yuqori guruh tuproqlarda qoya jinsi ustida turli qalinlikdagi sirt qoplami mavjud boʻlganda, shuningdek portlatish usulida yoki toʻqmoqli bolgʻalar bilan ishlov beriluvchi IV guruh tuproqlarida, xandaq chuqurligi 0,7 m boʻlganda qum tuproqlaridan kamida 10 cm qalinlikdagi taglik yasash va kabel ustidan 10 cm qalinlikda yopish bilan — 0,6 m.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishBunda, xandaq chuqurligi 0,5 m boʻlganda qoya jinsiga chuqurlashish 0,4 m dan ortiq boʻlmasligi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish365. Sugʻoriladigan va haydaladigan yerlarda, uzumzorlarda va koʻchuvchi qumlarda kabelni yotqizish chuqurligi qishloq xoʻjaligi ishlarini bajarish payti va tuproq eroziyasida kabel saqlanishining taʼminlashini hisobga olgan holda belgilanishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish366. Texnologik aloqa kabel liniyasi hududda koʻrsatkich ustunchalar bilan qotirilishi va ular quyidagi joylarga oʻrnatilishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishkabelning barcha yer osti muftalari yaqinida;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishkabelning quvurdan kuchaytirish punktlari tomonga chekinish joylarida va kabel trassasining burilish burchaklarida, temir yoʻl va avtomobil yoʻllari, suv toʻsiqlari, mahsulot quvur oʻtkazgichlari, havo va kabel elektr uzatish va aloqa tarmoqlarini kesib oʻtganda — ushbu toʻsiqlarning har ikkala tomonida.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishKoʻrsatish ustunlari nazorat-oʻlchash punktlari joylashgan joylarda oʻrnatilmasligi zarur.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish367. Nazorat-oʻlchash punktlari imkoni boricha aloqa kabeli va quvur liniyasi uchun birlashgan holda hisobga olinishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishTexnologik aloqa kabel liniyasining XKKPni quvur oʻqidan kamida 10 m masofada oʻrnatilishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishNeft va neft mahsulotlarini (quvur yorilib ketganda) kuchaytirish punktlariga toshib ketishini istisno qilish maqsadida kuchaytirish punktlari joylashgan maydon neft mahsulotlari trassasining rejadagi belgisiga nisbatan kamida 0,3 m balandlikka koʻtarilgan boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishXKKPning yer usti qismiga kirish eshigi quvur liniyasiga qarama-qarshi tomondan hisobga olinishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish368. Kabelning suv osti kesib oʻtish chegaralari ushbu SHNQning 163-bandi talablariga muvofiq belgilanadi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish369. Bir quvurli suv osti oʻtish joylarida aloqa kabelini muhandislik-geologik va gidrogeologik sharoitlariga, quvurning diametriga koʻra, shuningdek ishlar xavfsizligini inobatga olgan holda suv osti xandagʻini qurish va kommunikatsiyalarni yotqizish boʻyicha qabul qilingan texnologiyadan kelib chiqib, quvur oʻqidan uzoqroq, biroq kamida 10 m masofada yotqizishni inobatga olish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish370. Ikki va undan ortiq quvurli suv osti oʻtish joylarida, shuningdek quvurlar oldindan ishlab chiqilgan suv osti xandaqlarga yotqiziladigan oʻta murakkab bir tolali oʻtish joylarida asosiy aloqa kabelini quvurning asosiy tolasining xandaqsiga yotqizish, zaxira kabelni esa quvurning zaxira xandaqiga, daryo oqimi boʻylab pastroqda quvurdan kamida 0,5 m masofada yotqizish lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish371. Avtomobil va temir yoʻllar kesishmasida, quvurning himoya gʻilofini oʻrnatish loyiha bilan hisobga olingan hollarda, kabelni quvurning himoya gʻilofining ichiga joylashtirilgan yoki tashqaridan payvandlangan poʻlat quvurlarda (gʻiloflarda) yotqizish taʼminlanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish372. Yangi aloqa kabelini mavjud quvurlar himoya gʻilofidan 8-9 m masofada diametri 100 mm boʻlgan asbestsement quvurlarda hamda quvur uchlari toʻkilma etagidan yoki xandaq chekkasidan har ikki tomonga kamida 1 m chiqqan holda yotqizishga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish373. Quvur liniyasining sunʼiy va tabiiy toʻsiqlar orqali yerdan yuqori oʻtish joylarida aloqa kabelini quvur liniyasining yon yuzasiga xomutlar bilan mahkamlangan poʻlat quvurlarda yotqizish yoki quvur tayanchlariga mahkamlangan yuk koʻtaruvchi trosga ilingan holda yotqizish inobatga olinishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish374. Aloqa kabeli temir yoʻl va avtomobil yoʻllari bilan avtonom kesishgan joyda kyuvetdan kamida 0,8 m chuqurlikda yotqizilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishKabelni kyuvetda (plitalar) mexanik shikastlanishdan qoʻshimcha himoya qilishda ushbu masofani 0,5 — 0,4 m gacha qisqartirilishiga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish375. Kabelning temir yoʻl va avtomobil yoʻllari bilan kesishish burchagi 90° boʻlishi, biroq 60° dan kam boʻlmasligi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish376. Aloqa kabeli muhandislik kommunikatsiyalari bilan kesishganda asbest-sement quvurlarda, vertikal boʻylab kamida quyidagi oraliq masofalarda yotqizilishi lozim:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishgaz, neft va neft mahsulotlari quvurlari — 0,15 m;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishsuv va kanalizatsiya quvurlaridan yuqorida — 0,15 m;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishissiqlik tarmoqlaridan pastda — 0,15 m;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishkuch kabellari bilan — 0,15 m;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishboshqa aloqa kabellari bilan — 0,1 m.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish377. “Sim-yer” tizimiga muvofiq kuchaytirish punktlarining masofaviy elektr taʼminoti liniyalarining musbat qutbli yerga ulash moslamalari yer osti metall inshootlaridan ushbu SHNQning 16-jadvalida keltirilgan masofalardan kam boʻlmagan masofalarda yotqizishni hisobga olish lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish378. Toʻgʻridan-toʻgʻri drenaj ishlatilganda, masofali elektr taʼminoti qurilmalarining manfiy qutbli yerga ulash moslamalarini yer osti metall inshootlar zonasida quyidagi 16-jadvalda keltirilgan masofalarda yotqizishga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish16-jadval | |
“Sim-yer” masofadan quvvatlantirish zanjiridagi ishchi tok, A | Yerga ulash qurilmasi va yer osti inshootlari orasidagi minimal yoʻl qoʻyilgan masofa, m |
0,25 | 15 |
0,50 | 20 |
1,00 | 30 |
1,50 | 40 |
2 | 60 |
3-5 | 100 |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish379. Radiorele aloqa liniyalarini kabel liniyasini qurish qiyin boʻlgan va iqtisodiy jihatdan maqsadga muvofiq boʻlmagan hududlarda loyihalash lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishRadiorele aloqa liniyalar apparaturasi avtomatlashtirilgan, konteyner turda boʻlishi, maxsus binolar qurilishini istisno qilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish380. Quvurning radiorele aloqa liniyalar tizimi quvur liniyasidagi inshootlar va liniyada joylashgan xizmat koʻrsatuvchi texnik xodimlar bilan barqaror ikki tomonlama aloqani taʼminlaydigan ultra qisqa toʻlqinli radio aloqa bilan kompleks tashkil etilishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish381. Radiorele aloqa liniyalarni loyihalashda quvur va mavjud elektr uzatish tarmoqlari ehtiyojlari uchun yaratilayotgan quvvat manbalaridan toʻliq foydalanish hisobga olinishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishRadiorele aloqa liniyalarning xizmat koʻrsatilmaydigan oraliq stansiyalarining elektr uskunalarini quvvatlantirish uchun imkon qadar quvurlar orqali tashilayotgan mahsulotdan foydalanish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish382. Texnologik aloqaning havo liniyalarini, quvurning chap tomonida mahsulot oqimi boʻylab har qanday diametrdagi quvur oʻqidan kamida 4,5 m masofada joylashtirish lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish19-bob. Suyultirilgan uglevodorod gazlari quvurlarini loyihalash
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish383. Suyultirilgan gazlarni tashish uchun moʻljallangan quvurlarni loyihalash ushbu SHNQning 19, 22, 42, 43, 70 — 77-bandlar va 1-ilovaning 1-pozitsiyasida keltirilgan talablardan tashqari holatlarda, magistral gaz quvurlariga qoʻyiladigan talablarga muvofiq hamda ushbu bob talablariga muvofiq amalga oshirilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish384. Suyultirilgan uglevodorod gazlar quvurlari va ularning toifasi mazkur SHNQning 1-ilovasi bilan tartibga solinmaydigan alohida qismlarining diametri va yotqizish turidan qatʼi nazar III toifa sifatida qabul qilinishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvurlarning suv toʻsiqlar orqali va boʻylab yotqizilgan qismlari ushbu SHNQning 1-ilovasining 1 hamda 25-pozitsiyalariga muvofiq neft quvurlari va neft mahsulotlari quvurlarining toifalariga ega boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish385. Yer osti quvurlari oʻqidan aholi punktlari, alohida bino hamda inshootlargacha boʻlgan minimal masofalar mazkur SHNQning 5-ilovasidagi jadval boʻyicha qabul qilinishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish386. Yotqizish chuqurligi mazkur SHNQning 88-bandiga muvofiq qabul qilinishi, biroq 1 m dan kam boʻlmasligi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish387. Bir nechta diametri 150 mm gacha boʻlgan quvurlarni, bir vaqtning oʻzida qurishda ularni bitta xandaqda bir-biridan kamida 0,5 m masofada yotqizishga yoʻl qoʻyiladi. Bunda, obyekt va unga eng yaqin quvur oʻrtasidagi masofa diametri 150 mm boʻlgan quvuroʻtkazgich uchun boʻlgani kabi belgilanishi zarur.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish388. Mazkur SHNQning 5-ilovasidagi jadvalning 1 — 4-bandlarida keltirilgan bino va inshootlardan yuqorida joylashgan hududda 1000 va undan kichik masofada yotqiziladigan quvuroʻtkazgichlar qismlari quvur liniyasidagi obyektning proyeksiyasi doirasida 1-toifaga tegishli boʻlishi va ikkala tomonning proyeksiyasiga ulashgan qismlar mos keladigan, SHNQning 5-ilovasidagi jadvalda keltirilgan minimal masofaga teng boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishUshbu qismlar boʻylab mahsulot toʻkilganida xavfsiz joyga yoʻnaltirish uchun xandaqlar inobatga olinishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish389. Mazkur SHNQning 61 — 66-bandlariga muvofiq quvur liniyalarida oʻrnatish uchun moʻljallangan berkitish armaturasini bevosita I toifa maydon chegaralarida joylashtirish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish390. Chiziqli berkitish armaturasi sifatida salniksiz, quduqda oʻrnatilmaydigan armaturani hisobga olish zarur.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishChiziqli berkitish armaturasi sifatida salnikli armaturadan, uni yer ustida tayanchlarda oʻrnatish sharti bilan foydalanishga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish391. Berkitish armaturasi poʻlatdan tayyorlangan va payvandlash orqali quvur bilan ulanishga moʻljallangan boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishFlanetsli armaturadan faqat quvurlarni uskunaga, shuningdek taʼmirlash ishlarini olib borishda ishlatiladigan qurilmalarga ulash uchun foydalanishga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishBerkitish armaturasining zatvorlari GOST 9544-2015 boʻyicha A sinf germetikligiga javob berishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish392. Quvur liniyasiga oʻrnatilgan chiziqli berkitish armaturasi oʻrtasidagi masofa 10 km dan oshmasligi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish393. Bino va inshootlardan yuqorida 1000 m gacha masofada joylashgan I toifa qismlar chegarasida oʻrnatilayotgan chiziqli berkitish armaturasi masofadan boshqarilishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish394. Quvur liniyalari parallel tarzda yotqizilganda, quvur diametriga koʻra bir-biridan uzoqlashishini hisobga olgan holda, quyidagicha joylashtirish kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish700 mm gacha boʻlganda berkitish armaturasining tugunlari nisbatan bir-biridan kamida 50 m uzoqlashganda;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish700 mm dan katta boʻlganda — kamida mazkur SHNQning 67-bandida keltirilgan masofalardan kam boʻlmagan holda.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish395. Quvurning berkitish moslamasi bilan chegaralangan toʻgʻri qismining har ikkala uchida maxsus tarmoqlar oʻrnatilishi (havo shamlarining oʻrniga), tarmoqning diametri quvurdagi mahsulotni 1,5 — 2 h ichida boʻshatish shartidan kelib chiqib aniqlanishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish396. Suyultirilgan uglevodorod gazlari quvurlari uchun temir yoʻllar va avtomobil yoʻllari orqali oʻtish joylaridagi mahsulotni gʻilofdan chiqarish uchun toʻplagich quduqlarni oʻrnatishga yoʻl qoʻyilmaydi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish397. Diametri 150 mm va undan katta boʻlgan quvurlar tozalash moslamalarini qabul qilish va ishga tushirish tugunlari bilan jihozlanishi kerak. Ushbu tugunlarning joylashuvi loyiha tomonidan quvur liniyasining oʻziga xos profiliga koʻra, biroq bir-biridan 50 km dan uzoq boʻlmagan masofada belgilanishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish398. Quvurlarning tozalash moslamalarini qabul qilish hamda ishga tushirish tugunlari bilan jihozlangan barcha elementlar teng oʻtkazuvchan boʻlishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish399. Tozalash moslamalarini qabul qilish va ishga tushirish tugunlarining yopish organlarini masofadan boshqarish punktlari mazkur SHNQning 5-ilovasining 3-bandida keltirilgan masofalarga teng radius bilan belgilangan chegaralardan tashqarida joylashgan boʻlishi kerak (ishga tushirish tuguni uchun — tozalash moslamasining harakati boʻylab, qabul qilish tuguni uchun — tozalash moslamasi harakatiga qarama-qarshi yoʻnalishda).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish400. Bino va inshootlardan 1000 m dan yaqin masofada joylashgan nasos stansiyalari ushbu obyektlarga nisbatan pastroq nuqtalarda joylashishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish401. Bosh nasos stansiyalari, yetkazib beruvchi zavodlar hududida, ushbu korxonalarning elektr va suv taʼminoti tizimlari hamda boshqa yordamchi xizmatlarining sigʻimlaridan foydalangan holda joylashishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish402. Oraliq nasos stansiyalari maxsus belgilangan hududlarda joylashtirilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishNasos stansiyalarini kengligi 200 m dan ortiq boʻlgan daryolarni kesib oʻtish joylaridan oldin joylashtirishga yoʻl qoʻyilmaydi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish403. Nasos stansiyasidan aholi punktlari, alohida bino va inshootlargacha boʻlgan minimal masofa, quvuroʻtkazgichga tegishli nasos stansiyasi uchun belgilanganidek, ushbu SHNQning 5-ilovasiga muvofiq qabul qilinishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishNasos stansiyasida rezervuar parki mavjud boʻlsa, koʻrsatilgan masofa SHNQ 2.04.08-22da belgilangan qiymatlardan kam boʻlmasligi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish404. Nasoslardan soʻruvchi va haydovchi kollektorlarga tarmoqlarda oʻrnatilgan berkitish armaturasi masofadan boshqarilishi va quyidagicha joylashtirilishi lozim:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishtezkor ishlash uchun — nasos stansiyasi binosining ichida;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishavariya holatida favqulodda oʻchirish uchun — tashqarida, nasos stansiyasi binosi devoridan kamida 3 m va 50 m dan uzoq boʻlmagan masofada.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish405. Nasos stansiyasining nasoslari va quvurlarni havo yuborib tozalashda gazlarni yoqish mashʼalasi kamida 10 m balandlikka ega boʻlishi va nasos stansiyasining eng yaqin bino, inshoot, uskuna hamda ushbu obyektlarga issiqlik oqimining yoʻl qoʻyilgan taʼsiridan kelib chiqib, kamida 60 m masofada joylashgan boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish406. Nasos stansiyalarining sanoat maydonlari ichida joylashgan quvurlari yer ustida, alohida oʻrnatilgan tayanchlar yoki estakadalarda yotqizilishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishSoʻruvchi quvurlar nasoslar tomon qiyalik bilan haydash quvurlari esa nasoslar tarafidan yotqizilishi zarur.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvur oʻtkazgichlarda mahsulotning vertikal tekislikda erkin oqishiga toʻsqinlik qiluvchi egilishlar boʻlmasligi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish407. Quvurning oraliq nasos stansiyalariga ulanish tugunlari nasos stansiyalari ishini toʻxtatmagan holda quvurdan uzish uchun masofadan boshqariluvchi armatura bilan jihozlanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish408. Quvurlarning mustahkamligini hisoblashdagi ishchi bosim nasos tomonidan ishlab chiqiladigan maksimal bosim bilan mahsulot bugʻlari elastikligining yigʻindisi sifatida aniqlanishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish409. Quvurlarning mustahkamligini hisoblashda mahsulot bugʻlarining elastikligi ishlash paytida mahsulotning maksimal haroratidan kelib chiqib qabul qilinishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish410. Turli suyultirilgan uglevodorod gazlarini bitta quvur oʻtkazgich orqali ketma-ket haydash zarur boʻlgan hollarda quvurning mustahkamligi hisob-kitoblari eng katta bugʻ elastikligiga ega boʻlgan mahsulot boʻyicha amalga oshirilishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish411. Quvurlarning qayta yuklash punktlariga ega boʻlgan qismlarida suyultirilgan gazlarning bugʻ fazasini chiqarish uchun moʻljallangan shtutserlar boʻlishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish412. Quvurning istalgan nuqtasidagi minimal bosim (ikki fazali oqim hosil boʻlishining oldini olish maqsadida) mahsulot bugʻi elastikligidan 0,5 MRa (5 kgf/cm2) ga yuqori boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish20-bob. Materiallar va mahsulotlar
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1-§. Quvurlar va ulanish qismlari
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish413. Quvurlar qurilishi uchun qoʻllaniladigan materiallar va mahsulotlar standartlari, texnik shartlar, shuningdek ushbu bob talablariga muvofiq boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish414. Quvurlarni qurilishi uchun quyidagilar qoʻllanilishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishchoksiz poʻlat quvurlar;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishshartli diametri 1400 mm gacha boʻlgan, bitta boʻylama toʻgʻri chokli yoki spiralsimon chokli ikki tomonlama yoyli payvandlash bilan flyus ostidan yaxlit texnologik chok boʻylab elektr payvandlangan quvurlar;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishyuqori chastotali toklar bilan payvandlangan toʻgʻri chokli elektr payvandlangan quvurlar.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish415. Shartli diametri 1000 dan 1400 mm gacha boʻlgan quvurlar uchun flyus ostida ikki tomonlama yoyli payvandlash yoʻli bilan ikki toʻgʻri chokli elektr payvandlangan quvurlardan foydalanishga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish416. Choksiz quvurlar GOST ISO 3183-2015 boʻyicha, elektr payvandlangan poʻlat quvurlar esa GOST 31447-2012, GOST ISO 3183-2015ga muvofiq ishlatilishi yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish417. Ushbu bob talablariga javob beradigan import qilingan quvurlardan foydalanishga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish418. Choksiz quvurlar uzluksiz quyma, zarb qilingan yoki yoyilgan uglevodorodli va past legirlangan sokin poʻlat tayyorlanma (zagotovka)lardan tayyorlanishi hamda putur yetkazilmaydigan usullar bilan 100 foiz sinovdan oʻtkazilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish419. Elektr payvandlangan quvurlar listli yoki oʻramlangan uglevodorod va past legirlangan sokin poʻlatdan tayyorlanishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish420. Yuqori chastotali toklar bilan payvandlanadigan elektr payvandlangan quvurlarning payvand choklariga hajmiy yoki mahalliy issiqlik bilan ishlov berilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish421. Quvurlarning payvandlangan choklari asosiy quvur metalliga teng mustahkamlikka ega boʻlishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvurlarning payvandlangan choklari mahkam boʻlishi, har qanday uzunlik va chuqurlikdagi chala payvandlanish va yoriqlarga yoʻl qoʻyilmaydi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish422. Quvurlarning tashqi diametrlari shartli oʻlchamlardan ogʻishi quyidagi qiymatlardan oshmasligi lozim:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishelektr payvandlanadigan quvurlar uchun quvur tanasi boʻylab — 3,0 mm;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishuzunlikdagi uchlarida kamida 200 mm — 1,6 mm.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvur uchlarining tashqi diametrlaridagi farq 2,4 mm dan oshmasligi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishShartli diametri 200 mm gacha boʻlgan uchlardagi kamida 200 mm uzunlikdagi choksiz quvurlar uchun — 0,8 foizgacha, 200 mm dan yuqori — nominal tashqi diametrning 1 foiz.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish423. Quvur uchlarining ovalligi (bitta kesimdagi eng katta va eng kichik diametr orasidagi farqning nominal diametrga nisbati) devor qalinligi quyidagilardan oshmasligi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish20 mm gacha boʻlgan quvurlar uchun 1 foizdan;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish20 mm va undan ortiq boʻlgan quvurlar uchun 0,8 foizdan.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish424. Quvurlarning egriligi 1 m uzunlik uchun 1,5 mm dan, umumiy egrilik esa quvur uzunligining 0,2 foizdan oshmasligi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish425. Devor qalinligi uchun manfiy (devorning nominal qalinligidan aniqlanadigan) bardoshlilik quvurlar uchun quyidagini tashkil etadi:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishelektr payvandlangan, listli yoki rulonli mahsulotdan tayyorlangan quvurlar — 5 foizdan ortiq emas;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishchoksiz quvurlar — 12,5 foizdan ortiq emas.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish426. Quvurlar oquvchanlik chegarasining vaqtinchalik qarshilikka nisbati quyidagi qiymatlardan ortiq boʻlmagan poʻlatdan tayyorlangan boʻlishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish0,75 — uglerodli poʻlat uchun;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish0,85 — dispersli-qotishi normalashtirilgan va termik jihatdan mustahkamlangan poʻlat uchun;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish0,9 — nazorat ostidagi, shuningdek beynitli poʻlat uchun.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish427. Diametri 1020 mm va undan ortiq boʻlgan quvurlar jismoniy putur yetkazmaydigan usullar bilan 100 foiz nazoratdan oʻtgan, listli va rulonli poʻlatdan tayyorlangan boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish428. Zavod tomonidan yetkazib beriladigan quvurlarning uzunligi 10,5 — 12,4 m orasida boʻlishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish429. Besh karrali namunalardagi metallning nisbiy uzunligi kamida quyidagicha boʻlishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish20 foiz — vaqtinchalik qarshiligi 588,4 MRa (60 kgf/mm2) gacha boʻlgan quvurlar uchun;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish18 — vaqtinchalik qarshiligi 637,4 MRa (65 kgf/mm2) gacha boʻlgan quvurlar uchun;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish16 — vaqtinchalik qarshiligi 686,5 MRa (70 kgf/mm2) undan yuqori boʻlgan quvurlar uchun.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish430. Sharpi namunalaridagi zarbali qovushqoqlik va devorlar qalinligi 6 mm va undan ortiq boʻlgan asosiy metall sinishidagi tolaning ulushi ushbu 17-jadvalda keltirilgan talablarga muvofiq boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish431. Zarbali qovushqoqlik GOST 9454-78 boʻyicha 11 — 13-turdagi namunalarga koʻra aniqlanishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
|
|
|
17-jadval |
|
Quvurlarning shartli diametri, mm |
Ishchi bosim, MRa (kgf/cm2) |
Quvuroʻtkazgich ishlayotganida GOST 9454-78 boʻyicha 11-13 turlardagi namunalarda quvur devorining minimal haroratiga teng boʻlgan zarbali qovushqoqlik, J/cm2 (kgf.m/cm2), undan kam emas |
Gaz quvuri ishlayotganida uning devori haroratining eng past qiymatiga teng haroratda DWTT namunaning sinigʻidagi tolalar foiza, %, undan kam emas |
|
500 gacha |
10,0 va undan kamroq |
24,5 (2,5) |
- |
|
500-600 |
10,0 va undan kamroq (100 va undan kamroq ) |
29,4 (3,0) |
- |
|
700-800 |
10,0 va undan kamroq (100 va undan kamroq ) |
29,4 (3,0) |
50 |
|
1000 |
5,5 va undan kamroq (55 va undan kamroq) |
29,4 (3,0) |
50 |
|
1000 |
7,5 (75) |
39,2 (4,0) |
60 |
|
1000 |
10,0 (100) |
58,8 (6,0) |
60 |
|
1200 |
5,5 va undan kamroq (55 va undan kamroq) |
39,2 (4,0) |
60 |
|
1200 |
7,5 (75) |
58,8 (6,0) |
70 |
|
1200 |
10,0 (100) |
78,4 (8,0) |
80 |
|
1400 |
7,5 (75) |
78,4 (8,0) |
80 |
|
1400 |
10,0 (100) |
107,8 (11,0) |
85 |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishIzoh. Suyuqlik mahsulotlarini tashuvchi quvuroʻtkazgichlarda siniqdagi tolalar boʻyicha talablar qoʻyilmaydi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish432. Sinish joyidagi tolaning ulushini gaz quvurlari metalli uchun toʻliq qalinlikdagi, balandligi quyidagicha boʻlgan namunalarda aniqlanishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish10 mm va undan ortiq nominal qalinlikdagi devorlar uchun — 75 mm;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish10 mm dan kichik nominal qalinlikdagi devorlar uchun — 50 mm.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish433. Menaje namunalaridagi zarbali qovushqoqlik minus 40°S haroratda aniqlanishi va ushbu SHNQning 18-jadvali boʻyicha quvurlarning devor qalinligidan kelib chiqqan holda qabul qilinishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish434. Nazorat qilinadigan prokatkaning termik mustahkamlangan poʻlatdan tayyorlangan quvurlarning asosiy metalli uchun zarbali qovushqoqligini Menaje namunalarida aniqlash majburiy emas.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishMenaje namunalarida zarbali qovushqoqlikni aniqlash uchun asosiy metall namunalari GOST 9454-78 ning 1 — 3-turlariga muvofiq tayyorlanishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish435. Payvand chokidan namunalar GOST 6996-66 ga muvofiq boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish436. Halqasimon payvandlangan birikishlar yoyli payvandlash usulida hamda qoʻlda, avtomatik ravishda flyus ostida, mexanizatsiyalashgan usulda himoya gazlari muhitida, mexanizatsiyalashgan usulda oʻzini-oʻzi himoya qiluvchi kukunli sim bilan, shuningdek elektr kontaktli eritib payvandlash yoʻli bilan bajarilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvur poʻlati yoyli usulda va elektr kontaktli payvandlash orqali yaxshi payvandlanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish437. Past uglerodli past qotishma poʻlatlar metallining uglevodorod ekvivalenti [S]e ularni yetkazib berish holati issiq yoyilgan, normallashtirilgan va termik mustahkamlanganligidan qatʼi nazar quyidagi formulaga asosan aniqlanishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(64)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishS, Mn, Sr, Mo, V, Ti, Ni, Su, B — quvur poʻlati metall tarkibidagi uglevodorod, marganets, xrom, molibden, vanadiy, niobiy, titan, mis, nikel, borlarning massasidan foiz miqdori.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishPoʻlatning uglerodli St.3 rusumlari, shuningdek 10, 20 poʻlatning hamda faqat bir kremniy-marganetsli legirlash tizimi bilan past qotishma 17GS, 17G1S, 09G2S rusumli poʻlatning ekvivalenti qiymati quyidagi formulaga asosan xisoblanishi lozim:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(65)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvur poʻlatlarida qoʻshimcha sifatida saqlanuvchi Su, Ni, Sr lar hisoblashda inobatga olinmaydi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
|
|
|
18-jadval |
|
Quvur devorlari va biriktiruvchi qismlarning nominal qalinligi, mm |
GOST 9454-78 ning 1 — 3-turdagi namunalarida -40 0S ga teng haroratdagi zarbali qovushqoqlik, J/cm2 (kgf.m/cm2) |
||
|
Quvurlarning asosiy metalli uchun |
Biriktiruvchi qismlarning asosiy metalli uchun |
Quvur va qismlarning payvandlangan boʻgʻinlari uchun |
|
|
6 dan 10 gacha |
29,4(3) |
29,4(3) |
24,5 (2,5) |
|
10 dan 15 gacha |
39,2(4) |
29,4(3) |
29,4 (3) |
|
15 dan 25 gacha |
49,0(5) |
29,4(3) |
39,4(4) — quvurlarning payvandlangan boʻgʻinlari uchun; 29,4(3) — qismlarning payvandlangan boʻgʻinlari uchun |
|
25 dan 30 gacha |
58,8 (8) |
39,2 (4) |
39,2 (4) |
|
30 dan 45 gacha |
- |
49,0 (5) |
39,2 (4) |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish[C]e qiymati 0,46 dan oshmasligi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishUglerod ekvivalentining haqiqiy miqdori har bir quvurda belgilanishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish438. Quvurlarni ishlab chiqarish (kengaytirish) jarayonida metallning plastik deformatsiyasi 1,2 foizdan oshmasligi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish439. Quvurlar metallida yoriqlar, pardalar, uzilishlar, botishlar, shuningdek har qanday yoʻnalishda 80 mm dan ortiq uzunlikdagi qatlamlanishlarning boʻlishiga yoʻl qoʻyilmaydi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvurlarning uchlarida va quvurlarning uchidan 25 mm kenglikdagi zonada har qanday oʻlchamdagi qatlamlanishlarga yoʻl qoʻyilmaydi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvurlarning tashqi nuqsonlarini tozalashga (yoriqlardan tashqari) devor qalinligi tozalashdan soʻng yoʻl qoʻyilgan normalarga chetga chiqmagan holdagina yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish440. Quvurlarning payvandlangan boʻgʻimlari ulanishlarida asosiy metalldan chok metalliga oʻtkir burchaklarsiz, kesishlarsiz, chala payvandlarsiz, oʻyiqlarsiz nuqsonlarsiz silliq oʻtishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishTashqi chokni kuchaytirish devor qalinligi 10 mm dan ortiq boʻlgan quvurlar uchun 0,5 — 3,0 mm oraligʻida boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishIchki chokni kuchaytirish balandligi kamida 0,5 mm boʻlishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvurlarning uchlarida kamida 150 mm uzunlikda ichki chokning kuchaytirilgan qismining balandligi 0 — 0,5 mm balandlikkacha olib tashlanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish441. Zavod payvand choklarining tashqi va ichki qatlamlarining siljishi devorning qalinligiga nisbatan quyidagilardan oshmasligi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishnormativ qalinligi 16 mm gacha boʻlganda — 20 foizdan;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishnominal qalinlik 16 mm boʻlganida — 15 foizdan.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish200 mm uzunlikdagi payvand chokli quvur kesimini aylanadan ogʻishi quvur nominal diametrining 0,15 foizdan oshmasligi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishPayvandlanuvchi qirralarning siljishi nominal devor qalinligining 10 foizdan oshmasligi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish442. Quvurlarning uchlari toʻgʻri burchak ostida kesilishi va qirralari payvandlash uchun moslab ishlov berilgan boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishIshlov berilgan qirralarning shakli texnik shartlar bilan belgilanadi. Kesilgan uchlarning nishabligi 2 mm dan oshmasligi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish443. Quvur ishlab chiqaruvchi zavodda gidrostatik bosim Ri, MRa ostida kamida 20 s davomida sinovdan oʻtkazilishi, quvur devorlarida uning qiymati oquvchanlikning normativ chegarasining 95 foizga teng halqali kuchlanishni keltirib chiqaruvchi bosimdan past boʻlmasligi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish444. Ishlab chiqaruvchi zavoddagi sinov bosimining qiymati talab etilganidan kichik boʻlganda qurilish paytida gidravlik bosimni oquvchanlikning normativ chegarasining 95 foizga teng kuchlanishni keltirib chiqaruvchi bosimgacha olib chiqish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishBarcha turdagi quvurlar uchun zavoddagi Ri qiymati poʻlat oquvchanligining normativ chegarasi qiymatiga koʻra quyidagi formulaga muvofiq aniqlanishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(66)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishmin — devorning minimal qalinligi, cm;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishR — kuchlanishning 95 foiz R2nga teng etib qabul qilingan;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishhisobiy qiymati, MRa;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishDvn — quvurning ichki diametri, cm.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish445. Quvurlarning barcha payvandlangan boʻgʻinlari jismoniy putur yetkazmaydigan nazorat usullari bilan (ultratovushli, nuqsonli joylarni keyingi rentgenli nurlatish bilan) toʻliq tekshiruvdan oʻtkazilgan boʻlishi kerak. 200 mm uzunlikdagi quvurlarning uchlaridagi payvandlangan boʻgʻinlar qoʻshimcha rentgen tekshiruvidan oʻtkazilishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish446. Gaz quvurlari uchun quyidagi biriktiruvchi qismlardan foydalanish kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishshtamplangan troyniklar;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishshtamp-payvandlangan troyniklar;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishpayvandlangan troyniklar;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishkeskin egilgan shtamplangan yoki shtamp-payvandlangan otvodlar;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishinduksion isitishdan foydalanib tayyorlangan issiqlikda egilgan otvodlar;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishsovuqlikda egilgan otvodlar va egri qistirmalar;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishquvurlardan shtampovkalangan yoki listli prokatdan shtamp-payvandlangan konsentrik va ekssentrik oʻtgichlar;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishshtamplangan elliptik tiqinlar (yopqichlar);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishoʻtish halqalari.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish447. Quvur oʻtkazgichlarning ulanish qismlari, troyniklar, oʻtgichlar, otvodlar va tiqinlar (yopqichlar) standartlar va texnik shartlarga muvofiq listli poʻlatdan tayyorlanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishTayyor ulanish qismlardagi poʻlat ushbu SHNQning 429 — 435, 436, 437, 439-bandlariga javob berishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishAsosiy metall va payvand choklarining zarbali qovushqoqligi mazkur SHNQning 17-jadvali talablariga mos boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishZarbali qovushqoqlikka qoʻyilgan talablar diametri 57 — 219 mm boʻlgan ulanish qismlarga tatbiq etilmaydi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvurlar va KS va NNSning bogʻlovchi quvurlar kollektorlari uchun quyidagi biriktiruvchi qismlardan foydalanish lozim:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishissiq shtamplangan troyniklar;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishshtamp-payvandlangan issiq qoliplangan tarmoqli yaxlit shtamplangan troyniklar;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishmaxsus kuchaytiruvchi elementlarsiz (qovurgʻalar, nakladkalar) payvandlangan troyniklar va nakladkalar bilan kuchaytirilgan payvandlangan troyniklar;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishkonusli oʻtgichlar, konsentrik shtamplangan yoki shtamp-payvandlangan;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishegilgan silliq otvodlar, quvurlarni issiq holatda choʻzish yoʻli bilan tayyorlangan, induksion isitish bilan egilgan yoki ikkita yarimni shtamp-payvandlab tayyorlangan;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishpayvandlangan sektorli otvodlar;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishelliptik tiqinlar.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish448. Biriktiruvchi qismlar quyidagi talablarga muvofiq boʻlishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishpayvandlangan troyniklarning uzunligi kamida ajralmaning ikkita diametriga teng;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishkuchaytirilmagan payvandlangan troyniklarning ajralmalari uzunligi ajralma diametrining yarmidan kam boʻlmasligi, biroq kamida 100 mm;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishmagistral va ajralmadagi kuchaytirilgan troynik nakladkasining kengligi ajralma diametrining kamida 0,4 qismiga, nakladkalar qalinligi esa, kuchaytirilayotgan elementning devorlari qalinligiga teng.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishAjralma diametrining magistral diametriga nisbati 0,2 dan kichik boʻlgan yotqizmalar bilan kuchaytirilgan troyniklar uchun nakladkalar hisobga olinmasligi, bunda nisbati 0,5 dan kichik boʻlganlari uchun esa ajralmalarda nakladkalar inobatga olinmaydi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishNakladkadan troynik chekkasigacha boʻlgan masofa kamida 100 mm boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishYaxlit shtamplangan troyniklarning umumiy uzunligi kamida D0+200 mm, ajralma balandligi kamida 0,2 D0, biroq kamida 100 mm boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishTarmoqning tutashish sohasidagi yaxlitlik radiusi kamida 0,1 D0 boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish449. Payvandlangan otvodlarlar sektorlarining ichki qismi boʻyicha uzunligi kamida, 0,15 D boʻlishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishOʻtgichlar uzunligi quyidagi shartlarga muvofiq boʻlishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(67)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishD va d — oʻtgich uchlarining tashqi diametrlari, mm;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— oʻtgichni shakllantiruvchi qiyalik burchagi, 12° dan kichik etib qabul qilinadi;Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishd — oʻtgich uchlaridagi silindrik qismning 50 dan 100 mm gacha deb qabul qilingan uzunligi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish450. Payvandlanadigan quvurlarga oʻtuvchi halqalarsiz ulash uchun ulanadigan qismlariga zavod sharoitlarida (mazkur SHNQning 460-bandi talablarini inobatga olgan holda) ishlov berilishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishElliptik tiqinlar quyidagi oʻlchamlarga ega boʻlishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbalandligi N≥0,4D;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishsilindrik qismining balandligi 0,1 D;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishsferik qismning radiusi — ρ ≥ D;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishsilindrik qismining sferik qismga oʻtish radiusi τ ≤ D (bunda D — quvurning tashqi diametri).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish451. Ulanish qismlarning devorlari qalinligi hisob-kitoblar bilan aniqlanadi va kamida 4 mm boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish452. Kondensat toʻplagichlar zavodda tayyorlangan quvur va ulanish qismlardan yasalgan boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishKondensat toʻplagichlar devorlarining diametri va qalinligi hisob-kitoblar bilan aniqlanishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishKondensat toʻplagichlar ushbu qismlardagi quvur oʻtkazgich izolyatsiyasiga mos boʻlgan korroziyaga qarshi izolyatsiya bilan qoplanishi va gaz quvuridagi ishchi bosimning bir yarim baravariga teng bosim ostida dastlabki gidravlik sinovdan oʻtkazilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish453. Payvandlangan ulanmalarni tayyorlashda diametri 300 mm va undan katta boʻlgan qismlarning choklari ildizlarini majburiy qoʻshimcha payvandlash bilan ortiq qatlamli payvandlash qoʻllanishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish454. Payvandlanadigan qismlar tayyorlanganidan soʻng ultratovush yoki rengtgen tekshiruvidan oʻtkazilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuyidagilar majburiy ravishda termik ishlovdan (qoldiq kuchlanishlar darajasini pasaytirish uchun yuqori haroratli boʻshashtirish) oʻtkazilishi lozim:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishdevorlari qalinligi 16 mm va undan katta boʻlgan ulanuvchi qismlar, nomenklaturasi, poʻlat markasi, ishchi bosim qatʼi nazar;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishtavsifi, devorlari qalinligidan qatʼi nazar, past legirlangan 10XSND, 15XSND, 14XGS, 09G2S markadagi yoki shunga oʻxshash poʻlatlardan, shuningdek uzilishga vaqtinchalik qarshilik kuchi 550 MRa (55 kgf/mm2) va undan yuqori boʻlgan poʻlatdan tayyorlangan barcha ulanuvchi qismlar;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishpoʻlat markasidan qatʼi nazar, D0/DM nisbati 0,3 dan katta boʻlgan barcha troyniklar.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish455. Ulanuvchi qismlar quvurlarning toʻgʻri qismida oʻrnatiluvchi qismlar uchun belgilangan 1,3 ishchi bosim hamda quvur oʻtkazgichlarning V toifadagi qismlari uchun belgilangan 1,5 ga teng gidravlik bosim ostida sinovdan oʻtkazilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish456. Izolyatsiyalovchi flanetsli birikmalar uchun GOST 33259-2015ga muvofiq flanetslardan foydalanish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishIzolyatsiyalovchi flanetslar (yigʻilgan holatda) qarshiligi nam holatda kamida 103 Ω ga teng boʻlishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish457. Flanetsdagi mahkamlovchi qismlar uchun moʻljallangan teshiklar diametri va chuqurchalar, choʻqqilar oʻlchamlari, shuningdek ushbu mahkamlovchi qismlarning balandligi izolyatsiyalovchi (dielektrik) vtulkalar va qistirmalar qalinligini inobatga olgan holda tanlanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishIzolyatsiyalovchi flanetslarning har biriga oʻlchami 30 x 6 mm boʻlgan poʻlat tasmalardan iborat izolyatsiyalangan kontakt chiqishlar payvandlangan boʻlishi zarur.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish458. Berkitish, sozlash va saqlash armaturasining konstruksiyasi GOST 9544-2015 boʻyicha A sinfga mos germetiklikni taʼminlashi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish459. Diametri 400 mm dan katta boʻlgan berkitish armaturasi poydevor ustiga oʻrnatish uchun tayanch oyoqlarga ega boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishArmaturani tayyorlash uchun qoʻllaniladigan materiallar uning ishonchli ishlashini taʼminlashi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish460. Qismlar va armaturaning ulanuvchi qirralariga ishlov berish payvandlash shartlariga muvofiq boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishUlanayotgan quvurlar, qismlar yoki armaturaning poʻlatlarining mustahkamlilik qiymatlari turlicha boʻlgan hollarda, montaj qilinuvchi ulanmalarning teng mustahkamligini taʼminlash uchun quyidagi shartlarni hisobga olish kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(68)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
bpr — ulanishdan oʻng va chapdagi devorlar qalinligi, cm;Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
tegishli b1 , va bprga mos qiymatlari, MRa.Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishUshbu talablarni bajarishning imkoni mavjud boʻlmaganda hamda ulanayotgan armatura yoki qismlar va quvurlar uchlarining qalinligi 1,5 baravardan ortiq farq qilsa, oʻtgich halqalar boʻlishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2-§. Payvandlash materiallari
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish461. Quvurlarning uchlarini qoʻlda elektr-yoyli payvandlash uchun GOST 9466-75 va GOST 9467-75 ga muvofiq sellyuloza (S) hamda asosiy (B) turdagi qoplamali elektrodlarni qoʻllash kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishElektrod turlari quyidagi 19-jadvalga muvofiq tanlanishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
|
| 19-jadval |
Quvurlar metallining uzilishiga vaqtinchalik qarshilikning normativ qiymati (TU boʻyicha), MRa (kg/m2) | Elektrod maqsadi | Elektrod turi (GOST 9467-75 boʻyicha) Elektrod qoplamasi turi (GOST 9466-75 boʻyicha) |
5,5 (55) gacha 6,0 (60) gacha | Quvurlarning burilmaydigan ulanmalari choklarining birinchi (ildiz) qatlamini payvandlash uchun | E42 — S E42 — S, E50 — S |
5,5 (55) gacha 6,0 (60) gacha | Quvurlarning burilmaydigan ulanmalarining “issiq” oʻtish joyini payvandlash uchun | E42 — S, E50 — S E42 — S, E50 — S, E60 — S* |
5,5 (55) gacha 6,0 (60) gacha | Quvurlarning buriladigan va burilmaydigan choklarining ildiz qatlamini payvandlash va taʼmirlash uchun | E42A — B, E46A — B E50A — B, E60 — B* |
5,0 (50) gacha 6,0 (60) gacha | Quvurni ichidan payvandlash uchun | E42A — B,E46A — B E50A — B |
5,0 (50) gacha | Chokning (S elektrodlari bilan “issiq” oʻtishdan keyin yoki B elektrodlari bilan bajarilgan ildiz chokidan keyin) toʻldiruvchi va qoplovchi qatlamlarini payvandlash va taʼmirlash uchun. | E42A — B, E46A — B |
5,0 (50) dan 5,5 (55) gacha | E50A — B, E55 — S | |
5,5 (55) dan 6,0 (60) gacha | E60 — B, E60 — S, 370 — B* |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish* Termik mustahkamlangan quvurlarni payvandlash uchun moʻljallangan
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish462. Quvur qirralarini flyus ostida avtomatik payvandlash uchun GOST 9087-81 boʻyicha flyuslar va uglerodli yoki legirlangan sirti mislangan simlardan GOST 2246-70 boʻyicha foydalanish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish463. Flyus va simlar markalarining uygʻunligi payvandlanayotgan quvurlar metallining uzilishga normativ qarshiligiga koʻra amaldagi texnologik yoʻriqnomalarga muvofiq tanlanadi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish464. Quvur chekkalarini avtomatlashgan holda gaz-elektr payvandlash uchun quyidagilardan foydalanish lozim:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishGOST 2246-70 boʻyicha sirti mislangan payvandlash simi;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishGOST 8050-85 boʻyicha karbonat angidrid (gazsimon karbonat angidrid);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishGOST 10157-2016 boʻyicha gazsimon argon;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishKarbonat angidrid gazi va argon aralashmasi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish465. Quvur chekkalarini mexanizatsiyalashtirilgan holda payvandlash uchun oʻzini-oʻzi himoyalovchi kukunli simlardan foydalanilib, ularning markasi amaldagi texnologik yoʻriqnomalarga muvofiq tanlanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish466. Quvurlarni gaz bilan kesish uchun quyidagilarni qoʻllash lozim:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishGOST 5583-78 boʻyicha texnik kislorod;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishGOST 5457 boʻyicha ballonlardagi atsetilen;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishGOST 34858 boʻyicha propan-butan aralashmasi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3-§. Quvurlarni qalqib chiqishga qarshi mahkamlash uchun mahsulotlar
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish467. Suv toʻsiqlari, botqoqlangan va suvlangan joylar orqali yotqiziluvchi quvurlarni mahkamlash (ballastlash) uchun ogʻirlashtiruvchi yoki halqa shaklidagi alohida yuklar, qobiqsimon yuklar, yaxlit ogʻirlashtiruvchi qoplamalar, tuproq va anker moslamasidan foydalanilgan ballastlash moslamalari hisobga olinishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish468. Quvurlarni mahkamlash uchun qoʻllaniladigan barcha buyumlar oʻzlari oʻrnatilayotgan muhit taʼsiriga nisbatan kimyoviy va mexanik jihatdan chidamlilikka ega boʻlishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish469. Osma ogʻirlashtiruvchi alohida yuklar beton, oʻta ogʻir beton va temir-betondan hamda kamida 2200 kg/m3 (oʻta ogʻir betonlar uchun kamida 2900 kg/m3) zichlikka ega boʻlgan boshqa materiallardan tayyorlangan buyumlar koʻrinishida tayyorlanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish470. Har bir yuk moy boʻyoq bilan yukning ogʻirligi va hajmi koʻrsatilgan shaklda tamgʻalanishi, agressiv muhitda joylashtirishga moʻljallangan yuklar esa qoʻshimcha indeks bilan tamgʻalanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish471. Muhitning agressivligi va beton yuklar hamda quvurlarni yaxlit betonlash muhofazasiga qoʻyilgan QMQ 2.03.11-96 talablariga muvofiq belgilanishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish472. Ogʻirlashtiruvchi beton yukning nominal massasi loyiha bilan belgilanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish473. Qobiqsimon shakldagi yuklarni temir-betondan yasalgan silindrik qobiqning boʻylama qismlari shaklida boʻlishi va betonga qoʻyilgan talablar ushub SHNQning 479-bandi talablariga mos kelishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish474. Anker qurilmalari mexanik mustahkamlik va oʻzaro bir-biriga ulash imkonini beruvchi choʻyan yoki poʻlatdan tayyorlanishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4-§. Quvurlarni yer ostiga yotqizishda korroziyaga qarshi qoplamalar uchun qoʻllaniladigan materiallar
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish475. Quvurlarni yer osti yotqizishda korroziyaga qarshi qoplamalari uchun quyidagi 20-jadvalda keltirilgan materiallardan foydalanish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
|
|
|
|
|
|
|
20-jadval |
|
Qoplamani oʻrnatish sharoitlari |
Konstruksiya raqami |
Himoya qoplami konstruksiyasi |
Himoya qoplami qalinligi, mm, diametri koʻpi bilan, mm, quvurlar uchun kamida, |
Maksimal ishlatish harorati, K (°S)2 |
|||
|
273 |
530 |
820 |
1420 |
||||
|
Kuchaytirilgan turdagi himoya qoplamalari |
|||||||
|
Zavodda yoki bazada |
1 |
Uch qatlamli polimer: termofaol qatronlar asosida gruntovkalash; termoeruvchan polimer qoplama osti; ekstruziyalangan poliolefin asosidagi himoya qoplami |
2,0 |
2,2 |
2,5 |
3,0 |
333 (60) |
|
Zavodda yoki bazada |
2 |
Ikki qatlamli polimer: termoeruvchan polimer qoplama; ekstruziyalangan poliolefin asosidagi himoya qoplami |
2,0 |
2,2 |
2,5 |
3,0 |
333 (60) |
|
Zavodda, bazada yoki trassada |
3 |
Poliuretan qatronlar asosida |
1,5 |
2,0 |
2,0 |
2,0 |
353 (80) |
|
Zavodda yoki bazada |
4 |
Epoksid boʻyoqlar asosida |
0,35 |
353 (80) |
|||
|
Zavodda yoki bazada |
5 |
Shisha-emal: |
|
|
|
|
|
|
bir qavatli |
0,3 |
0,3 |
- |
- |
423 (150) |
||
|
ikki qavatli |
0,4 |
0,4 |
- |
- |
423 (150) |
||
|
Zavodda yoki bazada |
6 |
Mastika va ekstruziyalangan poliolefin asosidagi aralash: bitumli yoki bitum-polimer tuproq kovkalash; 0,8-1,0 mm qalinlikdagi modifikatsiyalangan bitum yoki asfalt-qatronli mastika; ekstruziyalangan poliolefin asosidagi himoya qoplamasi |
2,5 |
3,0 |
- |
- |
313 (40) |
|
Zavodda yoki bazada |
7 |
Polimer lenta va ekstruziyalangan poliolefin asosidagi aralash: polimerli gruntovka bir qavat qalinligi kamida, 0,45 mm boʻlgan yopishqoq izolyatsiya lentasi; ekstruziyalangan poliolefin asosidagi himoya qoplama |
2,2 |
2,5 |
2,8 |
3,5 |
313 (40) |
|
Zavodda yoki bazada |
8 |
Termik qisqaruvchi materiallar asosidagi |
1,2 |
1,8 |
2,0 |
2,4 |
373 (100) |
|
Bazada |
9 |
Polimer lenta: Polimerli gruntovka; kamida, 0,6 mm qalinlikdagi yopishqoq izolyatsiya tasmasi; kamida, 0,6 mm qalinlikdagi yopishqoq polimer himoya oʻrami |
1,2 |
1,8 |
2,4 |
- |
313 (50) |
|
Bazada |
10 |
Polimer lentali termobardoshli: polimer gruntovka; kamida 0,6 mm qalinlikdagi termobardoshli izolyatsiya tasmasi; qalinligi kamida 0,6 mm boʻlgan termobardoshli himoya oʻrami yoki yopishqoq qatlamli shisha mato bilan armirlangan |
1,2 |
1,8 |
2,4 |
- |
353 (80) |
|
Bazada |
11 |
Mastikali polimer armirlangan: polimer gruntovka; kamida 2,0 mm qalinlikdagi bitum-polimer izolyatsiyalovchi mastika; kamida 1,8 mm qalinlikdagi bitum-polimer mastika bilan toʻyingan tikiluvchi shishali toʻr; kamida 0,6 mm qalinlikdagi yopishqoq izolyatsiya lentasi; bir qavati kamida 0,6 mm qalinlikdagi polimer himoya oʻrami |
5,0 (1220 mm gacha boʻlgan quvurlar uchun) |
313 (40) |
|||
|
Trassada yoki bazada |
12 |
Mastikali: bitum yoki bitum-polimer gruntovka; bitumli, bitum-polimer izolyatsion yoki kamida 3,0 mm qalinlikdagi asfalt-qatron birikmalar asosidagi mastika; rulondi armirlovchi material; izolyatsiyalovchi bitum, bitum-polimer yoki kamida 3,0 mm qalinlikdagi asfalt-qatron birikmalar asosidagi mastika; rulonli armirlovchi material; himoya oʻrami |
6,0 |
- |
313 (40) |
||
|
Trassada |
13 |
Mastika va polimer tasma asosidagi aralash: bitum-polimer gruntovka; bitum yoki asfalt-qatronli birikmalar asosidagi mastika; kamida 0,4 mm qalinlikdagi polimer lenta; kamida 0,5 mm qalinlikdagi polimer himoya oʻrami |
4,0 |
- |
313 (40) |
||
|
Trassada |
14 |
Termik qisqaruvchi materiallar asosida |
1,2 |
1,2 |
1,2 |
2,0 |
373 (100) |
|
Trassada |
15 |
Lentali polimerli: Polimerli gruntovka; kamida 0,6 mm qalinlikdagi yopishqoq polimer izolyatsion lenta; kamida 0,6 mm qalinlikdagi yopishqoq polimerhimoya oʻrami |
1,2 |
- |
313 (50) |
||
|
Trassada |
16 |
Lentali polimerli: polimer gruntovka; kamida 0,6 mm qalinlikdagi 2 qavatli yopishqoq polimer izolyatsion lenta; kamida 0,6 mm qalinlikdagi yopishqoq polimer himoya oʻrami |
1,8 |
1,8 |
1,8 |
1,8 |
313 (50) |
|
Trassada |
17 |
Lentali polimer termobardoshli: polimer gruntovka; kamida 0,6 mm qalinlikdagi termochidamli polimer izolyatsion lenta; kamida 0,6 mm qalinlikdagi yoki yopishqoq qatlamli shisha mato bilan armirlangan termobardosh himoya oʻrami |
1,2 |
1,2 |
1,2 |
- |
353 (80) |
|
Trassada |
18 |
lentali polimer-bitumli: bitum-polimer gruntovka; polimer-bitumli lenta, qalinligi kamida 1,5 mm 2 qatlamli; polimerli yopishqoq himoya oʻrami, qalinligi kamida 0,6 mm |
3,0 |
3,0 |
3,0 |
3,6 |
313 (40) |
|
Trassada |
19 |
Lentali polimerli vulqonlashgan qatlam bilan (adgeziv): Vulqonlashuvchi polimer gruntovka izolyatsiyalovchi polimer lenta, vulqonlashuvchi kamida 0,6 mm qalinlikdagi bir yoki ikki qavatli; polimer yopishqoq oʻram, qalinligi kamida 0,6 mm bir qavatli |
1,2 |
1,2 |
1,2 |
1,8 |
313 (40) |
|
Normal turdagi himoya qoplamalari |
|||||||
|
Trassada |
20 |
Lentali: - polimer yoki bitum-polimer gruntovka; - lentali izolyatsiyalovchi polimer yopishqoq bir qatlam yoki ikki qavat qatlamli umumiy qalinligi kamida 0,7 mm; polimer qalinligi kamida 0,5 mm himoya oʻrami |
1,2 (820 mm diametrdan tashqari) |
- |
303 (30) |
||
|
Trassada |
21 |
Lentali polimer-bitumli: bitum-polimer gruntovka; polimer-bitumli lenta, qalinligi kamida 1,5 mm; qalinligi kamida 0,5 mm polimer himoya oʻrami |
2,0 (820 mm diametrdan tashqari) |
- |
303 (30) |
||
|
Trassada |
22 |
Mastikali: bitum-polimerli gruntovka; bitumlar asosidagi mastika yoki qalinligi kamida 2,0 mm izolyatsiyalovchi bitum-polimer mastika; rulonli armirlovchi material; bitumlar asosidagi mastika yoki qalinligi kamida 2,0 mm izolyatsiyalovchi bitum-polimer mastika; himoya oʻrami |
4,0 (820 mm diametrdan tashqari) |
- |
303 (30) |
||
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1-diagramma. NB troyniklarining koʻtarish qobiliyati koeffitsiyentini aniqlash grafigi
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1-kuchaytiruvchi yotqizmalarsiz payvandlar uchun; 2-shtamplangan va shtamp-payvandlangan uchun; 3-kuchaytiruvchi yotqizmali troyniklar uchun.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishSHNQ 2.05.06-22 “Magistral quvurlar” shaharsozlik normalari va qoidalariga
1-ILOVA
1-ILOVA
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvurlar qismlarining toifalari
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvur qismlarining maqsadi | Qismlarning toifasi | |||||
Gaz quvurlarini yotqizishda | Neft va neft mahsulotlari quvurlarini yotqizishda | |||||
Yer osti | Yer yuzasi | Yer usti | Yer osti | Yer yuzasi | Yer usti | |
1. Suv toʻsiqlari orqali oʻtish | ||||||
a) kemalar qatnaydigan — oʻzan qismida va har birining uzunligi kamida 25 m boʻlgan qirgʻoq boʻyi qismlarida (oʻrtacha oraliqdagi suv gorizonti sathidan) quvur diametri quyidagicha boʻlganida, m: | ||||||
1000 va undan katta | I | - | I | B | - | B |
1000 dan kichik | I | - | I | I | - | I |
b) kemalar qatnamaydigan oraliqdagi suv oynasining kengligi 25 m va undan katta boʻlganida — oʻzan qismida va har birining uzunligi kamida 25 m boʻlgan qirgʻoq boʻyi qismlarida (oʻrtacha oraliqdagi suv gorizonti sathidan) quvur diametri quyidagicha boʻlganida, mm: | ||||||
1000 va undan katta | I | - | I | B | - | I |
1000 dan kichik | I | - | I | I | - | I |
v) kemalar qatnamaydigan oraliqdagi suv oynasining kengligi 25 m gacha boʻlganida — oʻzan qismida sugʻorish va derivatsiya kanallari | I | - | II | I | - | I |
g) togʻ oqimlari (daryolar) | I | - | II | I | - | II |
d) 10 foizlik taʼminlangan yuqori suvlar gorizonti sathi boʻyicha daryolar oʻzanlari, quvur diametri quyidagicha boʻlganida, mm: | ||||||
700 va undan ortiq | I | - | II | I | - | I |
700 dan kichik | II | - | II | I | - | I |
e) 10 foizlik taʼminlangan yuqori suvlar gorizonti sathining chegaralaridan 1000 m uzunlikdagi qismlar | II | - | - | I | - | II |
2. Botqoqlardan oʻtish: |
|
|
| |||
a) I | III | III | III | II, III1 | II,III1 | II, III1 |
b) II | II | III | III | II | II | III |
v) III | I | II | II | V | V | I |
3. Temir yoʻl va avtomobil yoʻllaridan oʻtish: | ||||||
a) umumiy tarmoq temir yoʻllari, shu jumladan yoʻlning har ikki tomonida tashqi yoʻllarning oʻqlaridan 50 m, biroq yoʻlning tuproq toʻkilmasi qavatining poyidan 25 m dan kichik boʻlmagan uzunlikdagi qismlar | V | - | V | I | - | I |
b) sanoat korxonalarining kirish temir yoʻllari, shuningdek yoʻlning har ikki tomonidagi tashqi yoʻllarning oʻqlaridan 25 m uzunlikdagi qismlar | I | - | II | III | - | II |
v) I va II toifali avtomobil yoʻllari, shu jumladan yoʻlning har ikkala tomonidagi yoʻlning tuproq toʻkilmasi qavatining poyidan 50 m uzunlikdagi qismlar | V | - | V | I | - | I |
g) III, III-p, IV, IV-p toifadagi avtomobil yoʻllari, shu jumladan yoʻlning har ikkala yoʻlning tuproq toʻkilmasi qavatining poyidan 25 m uzunlikdagi qismlar | I | - | I | II | - | II |
d) V toifadagi avtomobil yoʻllari, shu jumladan yoʻlning har ikkala tomonidagi yoʻlning tuproq toʻkilmasi qavatining poyidan 25 m uzunlikdagi qismlar | III | - | III | III | - | III |
e) mazkur SHNKning 4-ilovasida keltirilgan masofalardagi quvurlarning oʻtish joylariga tutashgan qismlari: | ||||||
I va II toifadagi avtomobil yoʻllari va barcha temir yoʻllari orqali | I | I | I | II | II | II |
III, IV, III-p, va V toifa avtomobil yoʻllari orqali | III | III | III | III | - | III |
4. Togʻli hududlarda yotqiziladigan quvurlarning quyidagi joylarda: | ||||||
a) tokchalarda | III | III | - | II | II | - |
b) tonnellarda | - | I | I | - | I | I |
5. Choʻl sharoitida zaif bogʻlangan barxanlarli qumlarda yotqizilgan quvurlar | III | III | III | III | III | III |
6. Sugʻoriladigan yerlarda yotqiziladigan quvurlar: | ||||||
a) paxta va sholi ekin maydonlari | II | - | - | II | - | - |
b) boshqa qishloq xoʻjaligi ekinlari | III | - | - | III | - | - |
7. Sel oqimlari, chiqarish konuslari va shoʻrlangan tuproqlar orqali oʻtish joylarda | II | - | II | II | - | II |
8.Chiziqli armaturani oʻrnatish tugunlari (V va I toifa maydonlardan tashqari) | II | II | II | III | - | - |
9. Chiziqli berkitish armaturasidan va suv osti oʻtish joylarining qirgʻoqlaridan 250 m uzunlikdagi gaz quvurlari (V va I toifadagi qismlardan tashqari) | II | II | II | - | - | - |
10. Mazkur SHNQning 1-ilovasi 2e-bandda keltirilgan II toifa quvur qismlari chegaralaridan 100 m uzunlikdagi quvurlar | III | III | III | III | III | III |
11. YEOGSS, gazni tozalash va quritish qurilmalari, 4-jadvalning 5-bandida keltirilgan kollektorlar va quvurlar tomonidagi bosh inshootlar hududlariga tutashgan quvurlar | I | - | I | II | - | I |
12. Konlararo kollektorlar | II | II | II | - | - | - |
13. Tozalash moslamalarining ishga tushirish va qabul qilish tugunlari, shuningdek ularga tutashgan 100 m uzunlikdagi quvurning qismlari | I | I | I | I | I | I |
14. Faol tektonik yoriqlar zonalari va ularning chegarasidan 100 m masofadagi quvur qismlari | V | V | V | V | V | V |
15. Gaz quvurlarining chiziqli qismlarining GRP hududlari doirasidagi quvurlar | V | V | V | - | - | - |
16. KS, GRP, YEOGSS, SKS, GKP, NNS, GSOʻT hududida joylashgan bino va inshootlar ichidagi quvurlar, shu jumladan ishga tushirish yoqilgʻi gaz quvurlari | V | V | V | I | I | I |
17. Gaz quvurlariga ulanish tugunlari, himoya joʻmraklar orasidagi qismlar, KS, YEOGSS, GKTQ, GDTQ, SKS (shleyflar) va bosh inshootlarning soʻruvchi va haydovchi gaz quvurlari, shuningdek ulanish tugunidan ushbu inshootlarning toʻsiqlarigacha oʻz ehtiyojlari uchun gaz quvurlari | I | I | I | - | - | - |
18. Mazkur SHNQ 2-ilovasining 8-bandida belgilangan masofalar doirasida GTS bilan tutashgan gaz quvurlari, shuningdek uzunligi 250 m boʻlgan himoya joʻmraklarining ortidagi quvurlar | II | II | II | - | - | - |
19. GSOʻT va GRP ning uzuvchi kraniga tutashgan har ikki tomonga 250 m uzunlikdagi quvurlar | I | I | I | - | - | - |
20. Yer osti kommunikatsiyalari (kanalizatsiya kollektorlari, neft quvurlari, neft mahsulotlari quvurlari, gaz quvurlari, kuch kabellari va aloqa kabellari, yer usti va yer osti sugʻorish tizimlari va boshqalar) bilan kesib oʻtiladigan kommunikatsiyadan har ikki tomondan 20 m masofadagi quvurlar | II | - | - | II | - | - |
21. Mazkur SHNQ 1-ilovasining 20-bandida keltirilgan kommunikatsiyalar va diametri 1000 mm va bosimi 7,5 MRa (75 kgf/cm2) va undan ortiq boʻlgan koʻp tarmoqli quvurlari hamda diametri 700 mm dan ortiq neft quvurlarining har ikki tomonidan 100 m chegarasida oʻzaro bir-biri bilan kesishgan joylari | I | - | - | II | - | - |
22. Mazkur SHNQning 4-ilovasining 12-bandida keltirilgan masofalar (har ikki tomonga) doirasida havo elektr uzatish liniyalari bilan kesishmalar, kV: | ||||||
a) 500 va undan ortiq | V | V | V | I | I | - |
b) 330 dan 500 gacha | II | III | II | II | II | - |
v) 330 gacha | III | III | III | III | II | - |
23. Ishlatilayotgan hududlar va karst hodisalari mavjud boʻlgan hududlarda yotqiziladigan quvurlar | II | II | II | II | II | II |
24. Jarliklar, xandaqlar va kesishuvchi irmoqlar orqali oʻtish joylari | III | III | III | III | III | III |
25. Suv oynasining kengligi 25 m va undan ortiq boʻlgan daryolar, kanallar, koʻllar va baliqchilikning boshqa suv omborlari boʻylab, aholi punktlari va sanoat korxonalaridan yuqorida, ulardan 300 m masofada, quvur diametri 700 mm va undan kichik boʻlganida; quvur diametri 1000 mm gacha boʻlganida ulardan 500 m gacha masofada, quvur diametri 1000 mm dan ortiq boʻlganida 1000 m gacha masofada yotqizilgan neft va neft mahsulotlari quvurlari | - | - | - | I | I | I |
(trassada dastlabki gidravlik sinovlarsiz) | ||||||
26. Bitta texnik yoʻlakda yotqizilgan gaz, neft va neft mahsulotlari quvurlari GSOʻT, GRP, chiziqli berkitish armaturasini oʻrnatish tugunlari, tozalash moslamalarini ishga tushirish va qabul qilish tugunlari, KS, GKTQ, GDTQ, YEOGSS, SKS hududlarida va 250 m masofada har ikki tomonga yotqiziladigan quvur qismlari. | II | II | II | II | II | II |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishIzohlar:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. Avariya yuzaga kelishi sababli shaharga va katta xalq-xoʻjalik ahamiyatiga ega boʻlgan boshqa yirik isteʼmolchilarga gaz, neft va neft mahsulotlarini yetkazib berishda uzilishlarga, atrof-muhit ifloslanishiga olib kelishi mumkin boʻlgan quvurlarning alohida hududlarini bitta toifaga koʻtarish mumkin.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. Quvurlarning suv yuzasi oynasining kengligi 10 m dan kichik boʻlgan suv toʻsiqlari orqali yotqiziladigan qismlar sinovlari bir bosqichda oʻrnatilgan quvur tarkibida hisobga olinishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3. Qoniqarli texnik holatga ega boʻlgan amaldagi quvurlar mazkur ilovaning 20 va 21-bandlarida keltirilgan loyihalanayotgan quvurlar, elektr uzatish tarmoqlari hamda yer osti kommunikatsiyalar tomonidan kesishib oʻtilganida, mazkur ilovaning 26-bandiga muvofiq parallel yotqizilganda, yuqoriroq toifadagi quvurlar bilan almashtirilmasligi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4. Qurilayotgan temir yoʻl va avtomobil yoʻllari tomonidan kesib oʻtiluvchi amaldagi quvurlar 3-bandga muvofiq rekonstruksiya qilinishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish5. Quvurlarning suv omborlari ostida qoladigan daryo oʻzanlarida yotqiziladigan qismlari kemalar qatnaydigan suvlar toʻsiqlari uchun belgilanganidek qabul qilinadi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish6. Yogʻingarchilik suvlari bilan suv bosish davomli boʻlmaganda (20 kundan kamroq) hamda uning chuqurligi kichik boʻlib, quvurlarda shikastlanish yuz berganda ushbu joyda avariyaviy tiklash ishlarini tezlikda amalga oshirish mumkin boʻlsa, gaz quvurlari uchun 1d-band talablarini bajarish shart emas.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish7. Quvurlarning suv omborlari, hovuzlar, koʻllar orqali oʻtuvchi qismlarining toifaligini quyidagicha qabul qilish kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishkemalar qatnaydiganlari uchun — mazkur ilovaning 1a-band boʻyicha;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishkemalar qatnamaydiganlari uchun — 1b- va 1v-bandlar boʻyicha.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish8. Paxta va sholi ekiladigan yer maydonlarida quvurlarning aylanma choklari 100 foiz radiografiya yoʻli bilan tekshirilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish9. Yer osti kommunikatsiyalar bilan kesishgan holatlarda quvurlarning har ikki tomondan 20 m masofada aylanma choklari 100 foiz radiografiya yoʻli bilan tekshirilishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish10. Jadvaldagi “-” belgisi ushbu toifa cheklanmasligini bildiradi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishSHNQ 2.05.06-22 “Magistral quvurlar” shaharsozlik normalari va qoidalariga
2-ILOVA
2-ILOVA
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishYer osti va yer yuzi (toʻkilmada) quvurlari oʻqidan aholi punktlari, bino va inshootlargacha boʻlgan minimal masofa
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvur qismlarining maqsadi | Qismlarning toifasi | |||||
Gaz quvurlarini yotqizishda | Neft va neft mahsulotlari quvurlarini yotqizishda | |||||
Yer osti | Yer yuzasi | Yer usti | Yer osti | Yer yuzasi | Yer usti | |
1. Suv toʻsiqlari orqali oʻtish | ||||||
a) kemalar qatnaydigan — oʻzan qismida va har birining uzunligi kamida 25 m boʻlgan qirgʻoq boʻyi qismlarida (oʻrtacha oraliqdagi suv gorizonti sathidan) quvur diametri quyidagicha boʻlganida, m: | ||||||
1000 va undan katta | I | - | I | B | - | B |
1000 dan kichik | I | - | I | I | - | I |
b) kemalar qatnamaydigan oraliqdagi suv oynasining kengligi 25 m va undan katta boʻlganida — oʻzan qismida va har birining uzunligi kamida 25 m boʻlgan qirgʻoq boʻyi qismlarida (oʻrtacha oraliqdagi suv gorizonti sathidan) quvur diametri quyidagicha boʻlganida, mm: | ||||||
1000 va undan katta | I | - | I | B | - | I |
1000 dan kichik | I | - | I | I | - | I |
v) kemalar qatnamaydigan oraliqdagi suv oynasining kengligi 25 m gacha boʻlganida — oʻzan qismida sugʻorish va derivatsiya kanallari | I | - | II | I | - | I |
g) togʻ oqimlari (daryolar) | I | - | II | I | - | II |
d) 10 foizlik taʼminlangan yuqori suvlar gorizonti sathi boʻyicha daryolar oʻzanlari, quvur diametri quyidagicha boʻlganida, mm: | ||||||
700 va undan ortiq | I | - | II | I | - | I |
700 dan kichik | II | - | II | I | - | I |
e) 10 foizlik taʼminlangan yuqori suvlar gorizonti sathining chegaralaridan 1000 m uzunlikdagi qismlar | II | - | - | I | - | II |
2. Botqoqlardan oʻtish: | ||||||
a) I | III | III | III | II, III1 | II, III1 | |
b) II | II | III | III | II | II | III |
v) III | I | II | II | V | V | I |
3. Temir yoʻl va avtomobil yoʻllaridan oʻtish: | ||||||
a) umumiy tarmoq temir yoʻllari, shu jumladan yoʻlning har ikki tomonida tashqi yoʻllarning oʻqlaridan 50 m, biroq yoʻlning tuproq toʻkilmasi qavatining poyidan 25 m dan kichik boʻlmagan uzunlikdagi qismlar | V | - | V | I | - | I |
b) sanoat korxonalarining kirish temir yoʻllari, shuningdek yoʻlning har ikki tomonidagi tashqi yoʻllarning oʻqlaridan 25 m uzunlikdagi qismlar | I | - | II | III | - | II |
v) I va II toifali avtomobil yoʻllari, shu jumladan yoʻlning har ikkala tomonidagi yoʻlning tuproq toʻkilmasi qavatining poyidan 50 m uzunlikdagi qismlar | V | - | V | I | - | I |
g) III, III-p, IV, IV-p toifadagi avtomobil yoʻllari, shu jumladan yoʻlning har ikkala yoʻlning tuproq toʻkilmasi qavatining poyidan 25 m uzunlikdagi qismlar | I | - | I | II | - | II |
d) V toifadagi avtomobil yoʻllari, shu jumladan yoʻlning har ikkala tomonidagi yoʻlning tuproq toʻkilmasi qavatining poyidan 25 m uzunlikdagi qismlar | III | - | III | III | - | III |
e) mazkur SHNKning 4-ilovasida keltirilgan masofalardagi quvurlarning oʻtish joylariga tutashgan qismlari: | ||||||
I va II toifadagi avtomobil yoʻllari va barcha temir yoʻllari orqali | I | I | I | II | II | II |
III, IV, III-p, va V toifa avtomobil yoʻllari orqali | III | III | III | III | - | III |
4. Togʻli hududlarda yotqiziladigan quvurlarning quyidagi joylarda: | ||||||
a) tokchalarda | III | III | - | II | II | - |
b) tonnellarda | - | I | I | - | I | I |
5. Choʻl sharoitida zaif bogʻlangan barxanlarli qumlarda yotqizilgan quvurlar | III | III | III | III | III | III |
6. Sugʻoriladigan yerlarda yotqiziladigan quvurlar: | ||||||
a) paxta va sholi ekin maydonlari | II | - | - | II | - | - |
b) boshqa qishloq xoʻjaligi ekinlari | III | - | - | III | - | - |
7. Sel oqimlari, chiqarish konuslari va shoʻrlangan tuproqlar orqali oʻtish joylarda | II | - | II | II | - | II |
8. Chiziqli armaturani oʻrnatish tugunlari (V va I toifa maydonlardan tashqari) | II | II | II | III | - | - |
9. Chiziqli berkitish armaturasidan va suv osti oʻtish joylarining qirgʻoqlaridan 250 m uzunlikdagi gaz quvurlari (V va I toifadagi qismlardan tashqari) | II | II | II | - | - | - |
10. Mazkur SHNQning 1-ilovasi 2e-bandda keltirilgan II toifa quvur qismlari chegaralaridan 100 m uzunlikdagi quvurlar | III | III | III | III | III | III |
11. YEOGSS, gazni tozalash va quritish qurilmalari, 4-jadvalning 5-bandida keltirilgan kollektorlar va quvurlar tomonidagi bosh inshootlar hududlariga tutashgan quvurlar | I | - | I | II | - | I |
12. Konlararo kollektorlar | II | II | II | - | - | - |
13. Tozalash moslamalarining ishga tushirish va qabul qilish tugunlari, shuningdek ularga tutashgan 100 m uzunlikdagi quvurning qismlari | I | I | I | I | I | I |
14. Faol tektonik yoriqlar zonalari va ularning chegarasidan 100 m masofadagi quvur qismlari | V | V | V | V | V | V |
15. Gaz quvurlarining chiziqli qismlarining GRP hududlari doirasidagi quvurlar | V | V | V | - | - | - |
16. KS, GRP, YEOGSS, SKS, GKP, NNS, GSOʻT hududida joylashgan bino va inshootlar ichidagi quvurlar, shu jumladan ishga tushirish yoqilgʻi gaz quvurlari | V | V | V | I | I | I |
17. Gaz quvurlariga ulanish tugunlari, himoya joʻmraklar orasidagi qismlar, KS, YEOGSS, GKTQ, GDTQ, SKS (shleyflar) va bosh inshootlarning soʻruvchi va haydovchi gaz quvurlari, shuningdek ulanish tugunidan ushbu inshootlarning toʻsiqlarigacha oʻz ehtiyojlari uchun gaz quvurlari | I | I | I | - | - | - |
18. Mazkur SHNQ 2-ilovasining 8-bandida belgilangan masofalar doirasida GTS bilan tutashgan gaz quvurlari, shuningdek uzunligi 250 m boʻlgan himoya joʻmraklarining ortidagi quvurlar | II | II | II | - | - | - |
19. GSOʻT va GRP ning uzuvchi kraniga tutashgan har ikki tomonga 250 m uzunlikdagi quvurlar | I | I | I | - | - | - |
20. Yer osti kommunikatsiyalari (kanalizatsiya kollektorlari, neft quvurlari, neft mahsulotlari quvurlari, gaz quvurlari, kuch kabellari va aloqa kabellari, yer usti va yer osti sugʻorish tizimlari va boshqalar) bilan kesib oʻtiladigan kommunikatsiyadan har ikki tomondan 20 m masofadagi quvurlar | II | - | - | II | - | - |
21. Mazkur SHNQ 1-ilovasining 20-bandida keltirilgan kommunikatsiyalar va diametri 1000 mm va bosimi 7,5 MRa (75 kgf/cm2) va undan ortiq boʻlgan koʻp tarmoqli quvurlari hamda diametri 700 mm dan ortiq neft quvurlarining har ikki tomonidan 100 m chegarasida oʻzaro bir-biri bilan kesishgan joylari | I | - | - | II | - | - |
22. Mazkur SHNQning 4-ilovasining 12-bandida keltirilgan masofalar (har ikki tomonga) doirasida havo elektr uzatish liniyalari bilan kesishmalar, kV: | ||||||
a) 500 va undan ortiq | V | V | V | I | I | - |
b) 330 dan 500 gacha | II | III | II | II | II | - |
v) 330 gacha | III | III | III | III | II | - |
23. Ishlatilayotgan hududlar va karst hodisalari mavjud boʻlgan hududlarda yotqiziladigan quvurlar | II | II | II | II | II | II |
24. Jarliklar, xandaqlar va kesishuvchi irmoqlar orqali oʻtish joylari | III | III | III | III | III | III |
25. Suv oynasining kengligi 25 m va undan ortiq boʻlgan daryolar, kanallar, koʻllar va baliqchilikning boshqa suv omborlari boʻylab, aholi punktlari va sanoat korxonalaridan yuqorida, ulardan 300 m masofada, quvur diametri 700 mm va undan kichik boʻlganida; quvur diametri 1000 mm gacha boʻlganida ulardan 500 m gacha masofada, quvur diametri 1000 mm dan ortiq boʻlganida 1000 m gacha masofada yotqizilgan neft va neft mahsulotlari quvurlari | - | - | - | I | I | I |
(trassada dastlabki gidravlik sinovlarsiz) | ||||||
26. Bitta texnik yoʻlakda yotqizilgan gaz, neft va neft mahsulotlari quvurlari GSOʻT, GRP, chiziqli berkitish armaturasini oʻrnatish tugunlari, tozalash moslamalarini ishga tushirish va qabul qilish tugunlari, KS, GKTQ, GDTQ, YEOGSS, SKS hududlarida va 250 m masofada har ikki tomonga yotqiziladigan quvur qismlari. | II | II | II | II | II | II |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishIzohlar:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. Jadvalda keltirilgan masofalar quyidagicha qabul qilinadi: shaharlar va boshqa aholi punktlari uchun — 20 — 25 yilga moʻljallangan loyihaviy shahar chegarasidan;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishalohida sanoat korxonalari, temir yoʻl stansiyalari, aerodromlar, dengiz va daryo bandargoh va pristanlari, gidrotexnika inshootlari, yoqilgʻi va tez yonuvchan materiallar omborlari, artezian quduqlar uchun rivojlanishini hisobga olgan holda ularga ajratilgan hududlardan: temir yoʻllar uchun — quvur tomondagi toʻkilma qavatining poyidan yoki chuqur chetidan, biroq yoʻl otvodi chegarasining chetidan kamida 10 m da, alohida joylashgan bino va inshootlar uchun — ularning eng yaqin turtib chiqqan qismlaridan boshlab.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. Alohida joylashgan bino yoki inshoot deganda, aholi punktidan tashqarida unga eng yaqin bino va inshootlardan kamida 50 m masofada joylashgan bino va qurilmalar tushunilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3. Uzunligi 20 m va undan kam boʻlgan temir yoʻl va avtomobil yoʻllari koʻpriklaridan minimal masofalar tegishli yoʻllar uchun qabul qilingan masofalar kabi olinishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4. Texnik-iqtisodiy asoslash bilan mazkur ilova jadvalining 3-9-grafalarida (5, 8, 10, 13-16-bandlardan tashqari) hamda 2-grafada faqat 1-6-bandlar uchun gaz quvurlaridan boshlab koʻrsatilgan masofalarni quvurlarning payvandlangan boʻgʻinlarini 100 foiz rentgen yoki gamma nurlari bilan tekshirishdan oʻtkazish sharti bilan quvur qismlarining II toifaga tegishli boʻlishi sharti bilan 30 foizgacha qisqartirishga, V toifaga tegishli boʻlishi sharti bilan 50 foizga qisqartirishga, bunda mazkur ilova 3-bandda keltirilgan masofalarni 30 foizgacha qisqartirish quvurlarning qismlari V toifaga tegishli boʻlishi sharti bilan yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishNeft va neft mahsulotlari quvurlari uchun mazkur ilovaning 1, 4 va 10-bandlarida koʻrsatilgan masofalarni, quvur devorining nominal (hisobiy) qalinligi masofa qisqartirilayotgan foiz hisobidagi kattalikka oshirilishi sharti bilan, 30 % gacha qisqartirishga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish5. Yer usti yotqiziladigan gaz quvurlari oʻqidan bino va inshootlargacha mazkur ilovaning 1 — bandida keltirilgan minimal masofalar 2-martaga, 2 — 6-bandlarda hamda 8 — 10-bandda hamda 13-bandlarda 1,5-marta oshirilgan holda qabul qilinishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishUshbu talab uzunligi 150 m dan ortiq boʻlgan yer usti yotqizish qismlariga taalluqlidir.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish6. Ushbu jadvalga kiritilmagan obyektlargacha masofalar texnik shartlarga asoslangan holda belgilanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish7. Bino va inshootlar neft quvurlari belgilaridan balandroqda joylashgan holda, 1, 2, 4 va 10-bandlarda keltirilgan masofalarni, qabul qilingan masofalar 50 m kichik boʻlmasligi sharti bilan 25 foizgacha kamaytirilishiga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish8. Neft quvurlari va neft mahsulotlari quvurlari yer ustida yotqizilganda aholi punktlari, sanoat korxonalari, binolar va inshootlardan quvurning oʻqigacha boʻlgan yoʻl qoʻyiladigan minimal masofalar yer osti neft quvurlari uchun 4-jadvalga muvofiq olinishi, biroq kamida 50 m boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish9. Oʻrmon hududlarida yotqizilgan gaz quvurlari uchun temir yoʻllar va avtomobil yoʻllaridan minimal masofalarni 30 foizga qisqartirishga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish10. Suv osti neft va neft mahsulotlari quvurlaridan 7-bandda belgilangan minimal masofalar 50 foizgacha kamaytirishga yoʻl qoʻyiladi (ushbu quvurlar poʻlat qobiqlarga yotqizilishi sharti bilan).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish11. Gaz quvurlari va gaz chiqarilishi yoki atmosferaga sizib chiqishi mumkin boʻlgan boshqa obyektlar aerodromlar va vertolyot maydonlariga olib keluvchi havo yoʻlaklaridan tashqarida joylashgan boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish12. Jadvaldagi “ — ” belgi masofa tartibga solinmaganligini bildiradi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishSHNQ 2.05.06-22 “Magistral quvurlar” shaharsozlik normalari va qoidalariga
3-ILOVA
3-ILOVA
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishGaz, neft, neft mahsulotlari yoki kondensat quvurlarining KS, GTS, NNSlaridan aholi punktlari, bino va inshootlargacha boʻlgan minimal masofa
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
Obyektlar, bino va inshootlar |
Minimal masofa, m |
||||||||||
|
KS va GTSdan boshlab |
NNSdan boshlab |
||||||||||
|
Gaz quvuri sinfi |
NNS sinfi |
||||||||||
|
I |
II |
||||||||||
|
Gaz quvurining shartli diametri, mm |
I |
II |
III |
||||||||
|
300 (oʻz ichiga olgan holda) va undan kichik |
300 dan 600 (oʻz ichiga olgan holda) gacha |
600 dan 800 (oʻz ichiga olgan holda) gacha |
800 dan 1000 (oʻz ichiga olgan holda) gacha |
1000 dan 1200 (oʻz ichiga olgan holda) gacha |
1200 dan 1400 (oʻz ichiga olgan holda) gacha |
300 (oʻz ichiga olgan holda) va undan kichik |
300 dan katta |
|
|
|
|
|
1. Aholi punktlari, bogʻ uylari boʻlgan jamoa bogʻlari, dala hovlilar, alohida sanoat va qishloq xoʻjaligi korxonalari, issiqxona majmualari va fermer xoʻjaliklari, parrandachilik fermalari, sut zavodlari, foydali qazilma kon karyerlari; garajlar va jismoniy shaxslarga tegishli 20 dan ortiq avtomobilga moʻljallangan avtomobillar uchun ochiq toʻxtash joylari; neft va gazni kompleks tayyorlash inshootlari va ularning guruh va yigʻish punktlari, odamlarning ommaviy toʻplanadigan alohida joylashgan binolar maktablar, kasalxonalar, maktabgacha taʼlim tashkilotlari, vokzallar va boshqalar) 3 qavatli va undan yuqori turar joy binolari, temir yoʻl stansiyalari, aeroportlar, dengiz va daryo portlari va terminallari, I-IV sinf gidroelektro-stansiyalar, dengiz va daryo transportining gidrotexnik tuzilmalari, koʻp kanalli radiorele aloqasi ustunlari (minoralari) va tuzilmalari, televizion minoralar |
500 150 |
500 175 |
700 200 |
700 250 |
700 300 |
700 350 |
500 100 |
500 125 |
100 |
150 |
200 |
|
2. Umumiy tarmoqdagi temir yoʻllarning koʻpriklari va kengligi 20 m dan ortiq I va II toifadagi avtomobil yoʻllari (neft quvurlari va neft quvurlarini oqim boʻylab koʻpriklardan pastga yotqizishda), Tez yonuvchan va yonuvchan suyuqliklar va gazlarning saqlash obyekti 1000 m3 dan katta omborxonalar, magistral quvurga tegishli boʻlmagan avtomobilga yoqilgʻi quyish inshootlari |
250 150 |
300 175 |
350 200 |
400 225 |
450 250 |
500 300 |
250 100 |
300 125 |
100 |
150 |
200 |
|
3. Umumiy tarmoq temir yoʻllari (bosqichlar boʻyicha) va I — III toifadagi avtomobil yoʻllari, alohida turar joy binolari, tarmoq nazoratchilarining 1-2 qavatli uylari, qabristonlar, fermer xoʻjaliklari va uyushgan chorva mollari yaylovlari uchun toʻsilgan maydonlar, dala lagerlari |
100 75 |
150 125 |
200 150 |
250 200 |
300 225 |
350 250 |
75 75 |
150 100 |
50 |
75 |
100 |
|
4. Sanoat korxonalari temir yoʻllarining koʻpriklari, uzunligi 20 m dan ortiq boʻlgan III-V, III-p va IV-p toifadagi avtomobil yoʻllari |
125 100 |
150 125 |
200 150 |
250 200 |
300 225 |
350 250 |
100 75 |
150 125 |
100 |
150 |
200 |
|
5. Sanoat korxonalarining temir yoʻllari |
75 50 |
100 75 |
150 100 |
175 150 |
200 175 |
250 200 |
50 50 |
100 75 |
50 |
75 |
100 |
|
6. IV, V, III-p, i IV-p toifa avtomobil yoʻllari |
75 50 |
100 75 |
150 100 |
175 150 |
200 175 |
250 200 |
50 50 |
100 75 |
20 |
20 |
50 |
|
(biroq, eng yaqin yer usti rezervuari, rezervuar xoʻjaligidan kamida 100 m) |
|||||||||||
|
7. Alohida joylashgan noturar joy va yordamchi qurilmalar (hujralar va boshqalar); burgʻilanayotgan va ishlatilayotgan neft, gaz va artezian quduqlari-ning ogʻizlari, xususiy egalarning 20 ta va undan kam boʻlgan avtomobillari uchun garajlar va ochiq, tozalash va nasos stansiyalari hamda kanalizatsiyalar |
50 50 |
75 75 |
150 100 |
200 150 |
225 175 |
250 200 |
50 30 |
75 50 |
30 |
50 |
75 |
|
8. 35, 110, 220 5, 110, 220 kV elektr podstansiyalarining KS va NNS magistral quvurlari va boshqa isteʼmolchilarni quvvatlantiruvchi ochiq tarqatish qurilmalari |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
|
9. 35, 100, 220 kV elektr podstansiyalarining KS va NNS magistral quvurlarini quvvatlantiruvchi ochiq taqsimlash qurilmalari |
KS va NNS hududida binolar va inshootlardan portlash va yongʻin xavfsizligi boʻyicha oraliq masofaga rioya qilgan holda |
||||||||||
|
10. Togʻ jinslari massivlari: |
|
|
|
|
|
|
|
|
|
|
|
|
a) ignabargli |
50 |
50 |
50 |
75 |
75 |
75 |
50 |
50 |
50 |
50 |
50 |
|
b) bargli |
20 |
20 |
20 |
30 |
30 |
30 |
20 |
20 |
20 |
20 |
20 |
|
11. Vertolyotlar joylash-tirilmaydigan vertodromlar va qoʻnish maydonchalari: |
|
|
|
|
|
|
|
|
|
|
|
|
MI-6, MI-10 turdagi ogʻir; |
100 |
100 |
150 |
200 |
225 |
250 |
100 |
100 |
100 |
100 |
100 |
|
MI-4, MI-8 turdagi oʻrta; |
75 |
75 |
150 |
200 |
225 |
250 |
75 |
75 |
75 |
75 |
75 |
|
MI-2, KA-26 turdagi yengil (vertolyotning havo yoʻlagida joylashgan binolari va quvurlar inshootlarining balandligi belgilangan meʼyoriy hujjatlari talablariga muvofiq cheklash tekisligi hajmidan, toʻsiqlarning balandligidan oshmasligi kerak) |
60 |
75 |
150 |
200 |
225 |
250 |
60 |
60 |
60 |
60 |
75 |
|
12. Yonish uchun mashʼala |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
- |
- |
- |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishIzohlar:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. Koʻrsatilgan masofalar chiziq ustida KSga, chiziq ostida GTSga tegishlidir.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. 2-ilovaning jadvaldagi 1 — 3-izohlar ushbu jadvalga ham taalluqli.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3. NNS toifalari quyidagicha qabul qilinishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1 toifali — rezervuar parkining quvvati 100000 m3 dan ortiq boʻlganda;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishII toifali — rezervuar parkining quvvati 20000 dan 100000 m3 gacha boʻlganda;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishIII toifali — rezervuar parkining quvvati 20000 m3 gacha boʻlganda va rezervuar parkisiz NNS.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4. Binolar va inshootlar, kompressor sexlari uchun masofalar 1-band boʻyicha, NNS, GTS va bino va inshootlar uchun — 1 — 14-bandlar boʻyicha va KS uchun — stansiyalar toʻsiqlaridan 2 — 14-bandlar boʻyicha.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish5. Quvurlarning radio aloqa liniyasining ustunlari (minoralari) KS va NNS hududida joylashishiga yoʻl qoʻyiladi, ustunlarning oʻrnatish joyidan texnologik uskunalargacha boʻlgan masofa kamida ustunning balandligiga teng boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish6. Xizmat koʻrsatilmaydigan kam kanalli radiorele aloqasining ustunlari (minoralari) GTS hududida joylashishiga yoʻl qoʻyiladi, ustunning oʻrnatish joyidan gaz taqsimlash stansiyalarining texnologik jihozlarigacha boʻlgan masofa ustunning balandligidan kam boʻlmasligi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish7. NNS obyekti aholi punktlari va boshqa obyektlarning belgilaridan pastroqda joylashgan boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishAvariya yuzaga kelishi mumkin boʻlgan holatda neft yoki neft mahsulotlari toʻkilishining oldini olish boʻyicha chora-tadbirlarni ishlab chiqishda ushbu stansiyalarni aholi punktlari va sanoat korxonalari bilan bir xil belgilarda yoki ulardan yuqoriroqda joylashtirishga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish8. Odorant qurilmalarini GTS va KSga joylashtirishda ulardan aholi punktlarigacha boʻlgan masofalar aholi punktlari havosidagi zararli moddalarning yoʻl qoʻyilgan maksimal konsentratsiyalarini hisobga olish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish9. Alohida turgan bino yoki inshoot deganda aholi punktidan tashqarida, unga eng yaqin turgan bino yoki inshootdan kamida 50 m masofada joylashgan bino yoki imorat tushunilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish10. Ushbu jadvalga kiritilmagan obyektlargacha masofalar texnik shartlariga asoslangan holda belgilanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish11. Jadvaldagi “ — ” belgisi masofalar tartibga solinmaganligini anglatadi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishSHNQ 2.05.06-22 “Magistral quvurlar” shaharsozlik normalari va qoidalariga
4-ILOVA
4-ILOVA
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishYuklamalar boʻyicha ishonchlilik koeffitsiyentlari
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
Yuklama va taʼsirlar xususiyati |
Yuklama va taʼsirlar |
Quvurni yotqizish usuli |
n yuklama boʻyicha ishonchlilik koeffitsiyenti |
|
|
Yer osti, yer usti (toʻkilmada) |
Yer ustida |
|||
|
Doimiy |
Quvur va jihozlarning massasi (oʻz ogʻirligi) |
+ |
+ |
1,10(0,95) |
|
Quvuroʻtkazgichning dastlabki zoʻriqish taʼsiri (qayishqoq egiluvchan) |
+ |
+ |
1,00(0,90) |
|
|
Tuproq bosimi (ogʻirligi) |
+ |
- |
1,20(0,80) |
|
|
Suvning gidrostatik bosimi |
+ |
- |
1,00 |
|
|
Vaqtinchalik uzoq muddatli |
Gaz oʻtkazgichlar uchun ichki bosim |
+ |
+ |
1,00 |
|
Sigʻimlar ulanmagan holda oraliq NNSli 700-1200 mm diametrli neft va neft mahsulotlari quvurlari uchun ichki bosim |
+ |
+ |
1,15 |
|
|
Faqat ulangan sigʻimlar bilan doimiy ishlovchi, diametri 700-1200 mm boʻlgan neft quvurlari uchun oraliq NNSsiz, shuningdek diametrlari 700 mm dan kichik boʻlgan neft va neft quvurlari, va neft mahsulotlari quvurlari uchun ichki bosim |
+ |
+ |
1,10 |
|
|
Mahsulot yoki suvning massasi |
+ |
+ |
1,00(0,95) |
|
|
Haroratli taʼsirlar |
+ |
+ |
1,00 |
|
|
Tuproq tuzilmasining oʻzgarishlariga olib kelmaydigan notekis qayishishlarning taʼsiri |
+ |
+ |
1,50 |
|
|
Qisqa muddatli |
Qor yuklamasi |
- |
+ |
1,40 |
|
Shamol yuklamasi |
- |
+ |
1,20 |
|
|
Muz yuklamasi |
- |
+ |
1,30 |
|
|
Tuproqning sovuqda yorilishi tufayli yuzaga keluvchi yuklama |
+ |
- |
1,20 |
|
|
Tozalash qurilmalarini oʻtkazishda yuzaga keluvchi yuklamalar va taʼsirlar |
+ |
+ |
1,20 |
|
|
Quvurlarni sinashda yuzaga keluvchi yuklamalar va taʼsirlar |
+ |
+ |
1,00 |
|
|
Sel oqimlari va koʻchkilarning taʼsiri |
+ |
+ |
1,00 |
|
|
Maxsus |
Togʻ yer osti koni hududlari va karst hududlarda yer sirti oʻzgarishining taʼsiri |
+ |
+ |
1,00 |
|
Tuproq tuzilishi oʻzgarishi bilan birga yuz beruvchi (masalan, hoʻllashda choʻkma tuproqlar deformatsiyasi) tuproq deformatsiyasi taʼsiri |
+ |
+ |
1,00 |
|
|
Soliflyuksion va termokarst jarayonlarining rivojlanishi oqibatida yuzaga keluvchi taʼsirlar |
+ |
- |
1,05 |
|
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishIzohlar:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. “+” ishora yuklamalar va taʼsirlarning hisobga olinishini, “-” ishora esa, — hisobga olinmasligini bildiradi
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. Yuklamalar boʻyicha ishonchlilik koeffitsiyentlarining qavslarda koʻrsatilgan qiymatlari quvur oʻtkazgichlarni boʻylama barqarorlikka va holat barqarorligiga hisoblashda, shuningdek yuklamani kamaytirish konstruksiyaning ishlash sharoitini kamaytiradigan boshqa xollarda qabul qilinishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3. Suv shoʻrligini hamda tarkibidagi zarralarning mavjudligini hisobga olgan holda suvni zichligi qabul qilish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4. Sinash, taʼmirlash yoki ishlatish sharoitiga koʻra, gaz oʻtkazgichlarda ichki boʻshliqning toʻliq yoki qisman suv yoki kondensat bilan toʻldirilishi, neft va neft mahsulotlari quvurlarida havoning kirishi yoki quvuroʻtkazgichning toʻliq boʻshatilishi mumkin boʻlganda, mahsulot ogʻirligidan yuklamaning oʻzgarishini hisobga olish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish5. Diametri 700 mm va undan ortiq boʻlgan neft va neft mahsulotlari quvurlari uchun, sigʻimlar koʻshilmasdan ishlatiladigan barcha oraliq neft haydovchi nasos stansiyalarda quvur oʻtkazgichlarning chiziqli qismlarini oʻtish jarayonlarning taʼsiridan himoya qurilmalari oʻrnatilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishSHNQ 2.05.06-22 “Magistral quvurlar” shaharsozlik normalari va qoidalariga
5-ILOVA
5-ILOVA
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishSuyultirilgan gaz quvurlari oʻqidan aholi punktlari, bino va inshootlargacha boʻlgan minimal masofa
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
Obyektlar, bino va inshootlar |
Nominal diametrli quvurlarning oʻqigacha boʻlgan minimal m masofa, mm |
|||
|
150 (oʻz ichiga olgan holda) gacha |
150 dan 300 (oʻz ichiga olgan holda) gacha |
300 dan 500 (oʻz ichiga olgan holda) gacha |
500 dan 1000 (oʻz ichiga olgan holda) gacha |
|
|
1. Aholi punktlari, bogʻlar va bogʻ uylari, dala hovlilari, alohida sanoat va qishloq xoʻjaligi korxonalari, issiqxona qishloq xoʻjaligi korxonalari, issiqxona kombinat va xoʻjaliklari, parrandachilik fabrikalari, sut zavodlari, foydali qazilma ishlanmalari, jismoniy shaxslarning avtomobillari uchun avtomobillar sigʻimi 20 dan yuqori boʻlgan garajlar va ochiq avtoturargohlar; odamlar ommaviy toʻplanadigan alohida ajratilgan binolar (maktablar, kasalxonalar, klublar, maktabgacha taʼlim tashkilotlari, vokzallar va boshqalar), 3 va undan ortiq qavatga ega turar joy binolari; temir yoʻl stansiyalari, aeroportlar, dengiz va daryo portlari hamda pristanlari, gidroelektr stansiyalari, dengiz va daryo transporti uchun I-IV sinf gidrotexnika inshootlari, tozalash inshootlari va suv taʼminotining nasos stansiyalari, umumiy tarmoq temir yoʻllar hamda I va II toifa avtomobil yoʻllarining 20 m dan katta orqaliqdagi koʻpriklari (neft quvurlari va neft mahsuloti quvurlarini koʻpriklardan pastda oqim boʻylab yotqizishda), saqlash hajmi 1000 m3 dan ortiq boʻlgan tez yonuvchan va yonuvchan suyuqlik va gazlar omborlari; avtomobilga yoqilgʻi quyish shoxobchalari, quvurlarning texnologik aloqasining koʻp kanalli radiorele liniyasining machta (minora) va inshootlari, quvurlarning texnologik aloqasining koʻp kanalli radiorele aloqa liniyasi va idoralarning machta (minora) va inshootlari, shuningdek televizion minoralar; magistral quvurlarning KS va NNS hududlari; elektr podstansiyalarining ushbu quvur va boshqa isteʼmolchilarning NNSni quvvatlantiruvchi 35, 110, 200 kV kuchlanishli ochiq taqsimlash qurilmalari |
150 |
250 |
500 |
1000 |
|
2. Alohida turgan 1-2 qavatli turar joy binolari, qabristonlar (amaldagi); turar joy bogʻ uychalari; tarmoq xizmat koʻrsatish xodimlarining uylari; qishloq xoʻjaligi fermalari; chorva mollarini uyushgan boqish uchun toʻsilgan joylar; quvurlar parallel ravishda yotqiziladigan dala tegirmonlari, suv omborlari va sugʻorish kanallari; ushbu quvurning oraliq NNS hududlari; gaz quvurlari parallel ravishda yotqiziladigan umumiy tarmoqli temir yoʻllar va I-III toifa atomobil yoʻllari; sanoat korxonalari temir yoʻllari, III-V, III p, va IV-p toifa avtomobil yoʻllarining 20 m dan ortiq oraliqdagi koʻpriklari (neft quvurlari va neft mahsuloti quvurlarini koʻpriklardan pastda oqim boʻylab yotqizishda); tozalash inshootlari va suv quvurining nasos stansiyalari |
100 |
175 |
350 |
800 |
|
3. Sanoat korxonalarining temir yoʻllari, quvurlar parallel yotqiziladigan IV, V, III-p, va IV-p toifa avtomobil yoʻllari, alohida ajratilgan noturar joy va yordamchi inshootlar; burgʻilanayotgan va ishlatilayotgan neft, gaz va artezian quduqlarining ogʻzi; shaxsiy mulkdorlarning avtomobillari uchun avtomobillar sigʻimi 20 va undan kam boʻlgan garajlar va ochiq avtoturargohlar |
50 |
75 |
150 |
350 |
|
4. Quvur parallel yotqizilgan yuqori kuchlanishli havo orqali elektr uzatish liniyalari, trassaning tor sharoitida, quvur kesib oʻtgan yuqori kuchlanishli havo elektr uzatish liniyalarining tayanchlari |
“Elektr qurilmalarini tuzilish qoidalari” talablariga muvofiq. |
|||
|
5. Quvurlarning bir kanalli xizmat koʻrsatilmaydigan radiorele aloqasi machtalari |
15 |
15 |
15 |
15 |
|
6. Faqat quvurga xizmat koʻrsatishga moʻljallangan trassa oldi yoʻllar |
Kamida 10 m. |
|||
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishIzohlar:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. Tegishli texnik-iqtisodiy asoslash bilan mazkur ilovadagi 1 va 2-bandlarda keltirilgan masofalarni, quvur devorining nominal (hisobiy) qalinligi masofa qisqartirilayotgan foiz hisobidagi kattalikka oshirilishi sharti bilan, 30 % gacha qisqartirishga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. Mazkur SHNQning 2-ilovasidagi 1 — 3-izohlari ushbu jadvalga ham tatbiq etiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3. Yer usti yotqizishda quvur oʻqidan bino hamda inshootlargacha boʻlgan minimal masofalar:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1-band uchun 2 koeffitsiyent bilan;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2-band uchun 1,5 koeffitsiyenti bilan;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3-band uchun — 1 koeffitsiyent bilan qabul qilinishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4. Yerning quvur tomonga ogʻib qolgan holatida va obyektlarning yer sathi quvurning yer sathidan 5 m baland boʻlgan holatida, 1, 2-pozitsiyalarda keltirilgan masofa, toifasini oʻzgartirmasdan, 25 foizdan ortiq boʻlmagan holda qisqartirishga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish5. Ushbu jadvalga kiritilmagan obyektlargacha masofalar texnik shartlariga asoslangan holda belgilanishi kerak.
