Ҳужжат элементидан ҳавола олишOʻzbekiston Respublikasi qurilish va uy-joy kommunal xoʻjaligi vazirining
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишbuyrugʻi
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишSHNQ 2.04.04-24 “Polimer materiallardan yasalgan suv taʼminoti va oqova suvlarni chiqarib yuborish tizimlarining Quvur oʻtkazgichlarini loyihalash va montaj qilish” shaharsozlik normalari va qoidalarini tasdiqlash toʻgʻrisida
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш[Oʻzbekiston Respublikasi Adliya vazirligi tomonidan 2025-yil 11-aprelda hisobga olindi, hisob raqami 342]
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишOʻzbekiston Respublikasining Shaharsozlik kodeksiga muvofiq buyuraman:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1. SHNQ 2.04.04-24 “Polimer materiallardan yasalgan suv taʼminoti va oqova suvlarni chiqarib yuborish tizimlarining quvur oʻtkazgichlarini loyihalash va montaj qilish” shaharsozlik normalari va qoidalari ilovaga muvofiq tasdiqlansin.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2. Oʻzbekiston Respublikasi Davlat arxitektura va qurilish qoʻmitasi raisining 1998-yil 26-yanvardagi 9-son buyrugʻi bilan tasdiqlangan QMQ 2.04.04-97 “Polimer materiallardan suv taʼminoti va oqova suvlarni chiqarib yuborish tizimlarining quvur oʻtkazgichlarini loyihalash va montaj qilish” qurilish meʼyorlari va qoidalari oʻz kuchini yoʻqotgan deb topilsin.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3. Mazkur buyruq Vazirlar Mahkamasi huzuridagi Oʻzbekiston texnik jihatdan tartibga solish agentligi, Oʻzbekiston Respublikasi Favqulodda vaziyatlar vazirligi, Sogʻliqni saqlash vazirligi huzuridagi Sanitariya-epidemiologik osoyishtalik va jamoat salomatligi qoʻmitasi hamda “Oʻzsanoatqurilishmateriallari” uyushmasi bilan kelishilgan.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш4. Ushbu buyruq rasmiy eʼlon qilingan kundan eʼtiboran kuchga kiradi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишVazir Sh. XIDOYATOV
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишToshkent sh.,
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2025-yil 14-mart,
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш01/2-27-son
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишKelishildi:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишFavqulodda vaziyatlar vaziri B. KUDRATXODJAYEV
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2025-yil 6-mart
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишOʻzbekiston texnik jihatdan tartibga solish agentligi direktori A. JUMANAZAROV
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2025-yil 6-mart
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш“Oʻzsanoatqurilishmateriallari” uyushma boshqaruv raisi v.b B. BOBOKULOV
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2025-yil 6-fevral
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишSanitariya- epidemiologik osoyishtalik va jamoat salomatligi qoʻmitasi raisi B. YUSUPALIYEV
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2025-yil 3-fevral
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишOʻzbekiston Respublikasi qurilish va uy-joy kommunal xoʻjaligi vazirining 2025-yil 14-martdagi 01/2-27-son buyrugʻiga
ILOVA
ILOVA
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишSHNQ 2.04.04-24 “Polimer materiallardan yasalgan suv taʼminoti va oqova suvlarni chiqarib yuborish tizimlarining quvur oʻtkazgichlarini loyihalash va montaj qilish” shaharsozlik normalari va qoidalari
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишUshbu shaharsozlik normalari va qoidalari (bundan buyon matnda SHNQ deb yuritiladi) polimer materiallardan yasalgan tashqi va ichki suv taʼminoti hamda oqova suvlarni chiqarib yuborish tizimlarining quvur oʻtkazgichlarini loyihalash va montaj qilishga oid boʻlgan talablarni belgilaydi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишMazkur SHNQ talablari ichki yongʻinga qarshi suv taʼminoti va abraziv vositalarni (qum, kul, shlak va boshqalar) tashuvchi quvur oʻtkazgichlarni loyihalashga nisbatan tatbiq etilmaydi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1-bob. Shaharsozlik normalari va qoidalari, texnik jihatdan tartibga solish sohasidagi normativ hujjatlarga havolalar
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1. Mazkur SHNQda quyidagi shaharsozlik normalari va qoidalari hamda texnik jihatdan tartibga solish sohasidagi normativ hujjatlarga havolalar keltirilgan:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишSHNQ 2.04.01-22 “Binolarning ichki suv taʼminoti va oqova suvlarni chiqarib yuborish”;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишSHNQ 2.04.02-19 “Suv taʼminoti. Tashqi tarmoqlar va inshootlar”;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишSHNQ 2.04.03-24 “Oqova suvlarni chiqarib yuborish. Tashqi tarmoqlar va inshootlar”;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишSHNQ 2.04.14-22 “Uskunalar va quvur oʻtkazgichlarning issiqlik izolyatsiyasi”;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишSHNQ 3.01.01-22 “Qurilishda ishlab chiqarishni tashkil qilish”;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишSHNQ 3.01.02-23 “Qurilishda xavfsizlik texnikasi”;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишSHNQ 3.01.04-19 “Qurilishi tugallangan obyektlarni foydalanishga qabul qilish. Asosiy holatlar”;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишGOST 2930-62 “Oʻlchov asboblari. Shriftlar va belgilar” (rasmiy manba: Pribori izmeritelnie. Shrifti i znaki);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишGOST 3634-2019 “Kuzatuv quduqlarining lyuklari va sel quduqlarining yomgʻir qabul qilgichlari. Texnik shartlar” (rasmiy manba: Lyuki smotrovix kolodsev i dojdepriyemniki livnestochnix kolodsev. Texnicheskiye usloviya.);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишGOST 8020-2016 “Kanalizatsiya, suv va gaz tarmoqlari quduqlari uchun beton va temir-beton konstruksiyalar” (rasmiy manba: Konstruksii betonnie i jelezobetonnie dlya kolodsev kanalizatsionnix, vodoprovodnix i gazoprovodnix setey);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишGOST 33366.1-2015 “Plastmassalar. Shartli belgilar va qisqartmalar. 1-qism. Asosiy polimerlar va ularning maxsus xususiyatlari” (rasmiy manba: Plastmassi. Uslovnie oboznacheniya i sokrasheniya. Chast 1. Osnovnie polimeri i ix spetsialnie xarakteristiki);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишGOST ISO/IEC 15420-2010 “Avtomatik identifikatsiya. Shtrixli kodlash. EAN/UPC shtrix kodi belgilarining spetsifikatsiyasi” (rasmiy manba: Avtomaticheskaya identifikatsiya. Kodirovaniye shtrixovoye. Spetsifikatsiya simvoliki shtrixovogo koda EAN/UPC);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишOʻz DSt ISO 161-1:2019 “Suyuq va gazsimon muhitlarni transportda tashish uchun termoplastiklardan quvurlar. Nominal tashqi diametrlar va nominal bosimlar. 1-qism. Metrik seriya”;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишOʻz MSt ISO 175:2024 “Plastiklar. Suyuq kimyoviy moddalarga botirish taʼsirini aniqlash uchun sinov usullari”;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишOʻz DSt ISO 4427-2:2019 Plastmassa quvur oʻtkazgichli tizimlar. Suv taʼminoti uchun polietilen quvurlar va fitinglar. 2-qism. Quvurlar (rasmiy manba: Sistemi plastmassovix truboprovodov. Trubi polietilenovie i fitingi dlya vodosnabjeniya. Chast 2. Trubi);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишOʻz DSt ISO 13272:2019 “Yer osti drenajlari va kanalizatsiya uchun plastmassa quvur oʻtkazgichlari. plastiklashtirilmagan polivinilxlorid, polipropilen, mineral modifikatorli polipropilen va polietilen. Yoʻl harakati zonalari va yer osti inshootlarida lyuklar va tekshirish kameralariga texnik talablar” (rasmiy manba: Plastmassovie truboprovodi dlya beznapornogo podzemnogo drenaja i kanalizatsii. Neplastifitsirovanniy polivinilxlorid, polipropilen, polipropilen s mineralnimi modifikatorami i polietilen. Texnicheskiye trebovaniya k lyukam i inspeksionnim kameram v zonax dvijeniya i podzemnix ustanovkax);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишOʻz MSt ISO 22088-1:2024 “Plastmassalar. Atrof-muhit taʼsiriga chidamliligini aniqlash (ESC).) (1 — 6 qismlar)”;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишOʻz DSt EN 13598-2:2020 Bosimsiz yer osti drenajlari va kanalizatsiya uchun plastik quvurlar tizimlari. Plastiklashtirilmagan polivinilxlorid (PVC-U), polipropilen (PP) va poliyetilen (PE). Yoʻl va chuqur yer ostidagi kuzatuv quduqlari va kuzatuv quduqlarining texnik xususiyatlari;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишISO 10012:2003 Oʻlchovlarni boshqarish tizimlari. Oʻlchov jarayonlari va oʻlchash uskunalariga qoʻyiladigan talablar (rasmiy manba: Measurement management systems — Requirements for measurement processes and measuring equipment).
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2-bob. Atamalar va taʼriflar
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2. Ushbu SHNQda quyidagi atama va taʼriflardan foydalanilgan:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишmaksimal ishchi bosimi (MOR) — doimiy foydalanishda quvur oʻtkazgichdagi muhitning yoʻl qoʻyiladigan maksimal bosimi, quvur oʻtkazgich elementlarining mexanik xususiyatlariga tegishli raqamli belgi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишminimal bosim (PN) — doimiy foydalanishda quvur oʻtkazgichlar uchun minimal bosim mustahkamlik zaxirasi koeffitsiyenti, quvur oʻtkazgich elementlarining mexanik xususiyatlariga tegishli raqamli belgi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишbiriktiruvchi qism (fitinglar) — polimer quvurlarni yoki boshqa buyumlarni oʻzaro ulash uchun ishlatiladigan qism.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3-bob. Umumiy qoidalar
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3. Polimer quvurlarning xizmat qilish muddati mazkur SHNQning 1-ilovasiga muvofiq quyidagicha boʻlishi kerak:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишsovuq suv taʼminoti tizimlari uchun kamida 50 yil;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишissiq suv taʼminoti tizimlari uchun (75℃ dan yuqori boʻlmagan haroratda va 760 kPa (7,5 atm.) bosimda) kamida 25 yil.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш4. Texnologik polimer quvurlarning xizmat qilish muddati tashiladigan muhitning kimyoviy tarkibiga, uning haroratiga, bosimiga bogʻliq holda loyihada belgilanishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш5. Quvur va biriktiruvchi qismlar uchun ishlatiladigan polimer materiallarning fizik-mexanik xususiyatlari mazkur SHNQning 2-ilovasiga, kimyoviy chidamliligi esa 3-ilovasiga muvofiq boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш4-bob. Binolarning ichki suv taʼminoti tizimlarini loyihalash
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1-§. Umumiy talablar
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш6. Sovuq va issiq suv taʼminoti tizimlari uchun quvur materiallari quvur oʻtkazgichlarning maqsadi va ish sharoitlarini, tashiladigan suvning haroratini, shuningdek quvurlarning xizmat qilish muddatini hisobga olgan holda, SHNQ 2.04.01-22 talablariga muvofiq tanlanishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш7. Xoʻjalik-ichimlik suvi taʼminoti uchun moʻljallangan polimer quvurlar va biriktiruvchi qismlar “Ichimlik” soʻzi bilan tamgʻalanishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2-§. Quvurlar va biriktiruvchi qismlarning tasnifi
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш8. Sovuq suv quvur oʻtkazgichlari uchun quvurlar va ularni biriktiruvchi qismlari (shisha tolali plastikdan tashqari) turi quyidagi 1-jadvalga muvofiq minimal bosim bilan belgilanishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишSuvni tashuvchi plastik quvur oʻtkazgichlar uchun minimal bosim mustahkamlik zaxirasining minimal koeffitsiyentini hisobga olgan holda 20℃ haroratda suvdan hosil boʻladigan 10 Ra (bar)da ifodalangan doimiy maksimal ish bosimiga toʻgʻri keladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1-jadval | |
Quvur turi | Minimal bosim (PN), Oʻz DSt ISO 161-1:2019 buyicha, MRa |
Yengil — E | 0,25 |
Oʻrtacha-yengil — OʻYE | 0.4 |
Oʻrtacha — Oʻ | 0,6 |
Ogʻir — O | 1.0 |
Juda ogʻir — JO | 1.6 |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш9. Shisha tolali plastikdan ishlab chiqarilgan bosimga chidamli quvurlarni minimal bosim boʻyicha quyidagi uch turga boʻlinadi: 0,6 MRa; 1,6 MRa; 2,5 MRa.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш10. Ekstruziya usuli bilan ishlab chiqarilgan quvurlarning minimal diametri sifatida ularning tashqi diametri qabul qilinishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш11. Oʻrash usuli bilan ishlab chiqarilgan quvurlar uchun (masalan, shisha tolali va bazaltli plastmassa) minimal diametr sifatida ularning ichki diametri qabul qilinishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш12. Ichki issiq suv taʼminoti quvur oʻtkazgichlari uchun ishlatiladigan bosimga chidamli polimer quvurlar va ularning ulanish qismlari 75℃ haroratidagi suvning doimiy taʼsir qilish sharoitlari uchun hamda 25 yildan kam boʻlmagan foydalanish muddatiga moʻljallangan boʻlishi zarur.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш13. Bosimga chidamli quvurlarni “SDR” koʻrsatkichi va “S” seriyasi boʻyicha ham tasniflashga yoʻl qoʻyiladi. Mazkur koʻrsatkichlarning tasnifi ushbu SHNQning 2-ilovasiga muvofiq boʻlishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3-§. Quvurlarni ulash turlari va usullari
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш14. Binolarning ichki suv taʼminoti tizimlari uchun moʻljallangan bosimga chidamli quvurlar polimer materialning turiga qarab quyidagicha ulanishi lozim:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишkarnaysimon uchiga payvandlash yoʻli bilan — polietilen, polipropilen, polibuten va shu kabi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишkarnaysimon uchiga yelim bilan — polivinilxlorid, shisha tolali, bazalt tolali plastmassa va shu kabi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишajraladigan va ajralmaydigan biriktiruvchi qismlar yordamida mexanik ravishda — metall-polimer, oʻzaro bogʻlangan polietilen va shu kabi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш15. Plastik quvurlar, biriktiruvchi qismlar va armaturalarning ulanish usullari va ularning joylashuvi loyihada, quyidagilardan kelib chiqib belgilanishi lozim:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишquvur oʻtkazgichning maqsadi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишmaterialning xususiyatlari;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишquvurlar, biriktiruvchi qismlar va armaturalarning turi, nomenklaturasi va oʻlchamlari;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишtashiladigan suvning ishchi bosimi va harorati;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишtashiladigan moddaning turi va xossalari;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишquvur oʻtkazgichning xizmat muddati;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишquvur oʻtkazgichni yotqizish usuli va qurilish-montaj ishlarini bajarish sharoitlari;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишatrof-muhit harorati;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишrejalashtirish yechimlari.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш16. Quvur oʻtkazgichlarni ulash usullari ularning loyihada belgilangan xizmat muddatining butun davrida germetikligini va mustahkamligini taʼminlash shartlaridan, montaj qilish texnologiyasidan hamda ularni taʼmirlash imkoniyatidan kelib chiqib qabul qilinishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш17. Ajraladigan ulanishlar armaturalarni oʻrnatish va uskunalarni ulash joylarida hamda foydalanish davrida quvur oʻtkazgich elementlarini almashtirish imkoniyati taʼminlanadigan, ulanishlarni tekshirish va taʼmirlash uchun qulay joylarda bajarilishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш18. Bir-biriga yopishtirib yoki payvandlab ulab boʻlmaydigan, modifikatsiyalangan va kompozit polimer quvurlar mexanik ravishda ulanishi lozim. Bunday ulanishlarning konstruksiyalari va qoʻllanish texnologiyasi maʼlum bir polimer material uchun ishlab chiqaruvchining yoʻriqnomalarida belgilanishi zarur.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш19. Metall biriktiruvchi qismlar korroziyaga chidamli materialdan ishlab chiqarilgan boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш20. Biriktirish qismlarining xizmat muddati quvurlarning xizmat muddatiga mos boʻlishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш4-§. Quvur oʻtkazgichlarni yotqizish
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш21. Suv taʼminoti quvur oʻtkazgichlarining trassalari quvur materialining fizik (kimyoviy) va mexanik xususiyatlarini, biriktirish usullarini, shuningdek SHNQ 2.04.01-22 ni hisobga olgan holda tanlanishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишPayvandlash usulida quvurlarni montaj qilishda suv quvurlarini anʼanaviy yotqizish (halqali va boshi berk) sxemalardan foydalanishga yoʻl qoʻyiladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишQuvurlarni birlashtirish qismlari yordamida ulashda quyidagilarni joylashtirgan holda kollektor bloklaridan foydalanish lozim:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишtizimlarda suv oqimini toʻxtatish va boshqarish armaturalarini;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишquvur oʻtkazgichlarni ulash tugunlarini;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишsuv sarfi hisoblagichlarini.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш22. Quvurlar yashirin usulda (shaxtalarda, shtrobalarda va shu kabilar) yotqizilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишSuvni tarqatish armaturasiga yetkazib beradigan joylarda hamda ularning mexanik shikastlanishi istisno qilinadigan joylarda quvur oʻtkazgichlarni ochiq usulda yotqizishga yoʻl qoʻyiladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишYertoʻlaning shifti ostida quvurlar faqat mexanik shikastlanishdan himoyalangan hollarda yotqizilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишParallel ravishda gorizontal holatda yotqizilgan, plastik quvurlardan yasalgan suv taʼminoti quvur oʻtkazgichlar oqova suvlarni chiqarib yuborish quvurlari ustida yotqizilishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишSuv taʼminoti quvur oʻtkazgichlarini agressiv, zaharli va oʻtkir hidli suyuqliklarni tashuvchi quvurlar ustidan oʻtkazishning iloji boʻlmasa, bunday quvur oʻtkazgichlar faqat payvandlash yoki yelim bilan yopishtirish usulida loyihalanishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш23. Quvur oʻtkazgichlarni loyihalashda ularning kompensatsiyalanish qobiliyatidan foydalanish kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишBunda, quvurlarni yotqizishda oqilona sxemani tanlash hamda harorat deformatsiyasi bir-biridan mustaqil ravishda sodir boʻladigan va quvur oʻtkazgichning kompensatsiyalovchi elementlari oʻzgarishlarni qabul qiladigan alohida qismlarga ajratuvchi qoʻzgʻalmas tayanchlarni toʻgʻri joylashtirish lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишTayanchlarni quyidagicha joylashtirish kerak:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишquvur uzunligining harorat oʻzgarishida quvur oʻtkazgich elementlarining kompensatsiyalash qobiliyatini hisobga olgan holda, qoʻzgʻalmas tayanchlarni oʻrnatish joylarini belgilash;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишquvurlarning kompensatsiyalanish qobiliyatini hisoblash yoʻli bilan tekshirish;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишqoʻzgʻaluvchan va qoʻzgʻalmas tayanchlar joylashuvini belgilash.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишHarorat taʼsirida quvur uzunligining oʻzgarishi quvur oʻtkazgich elementlarining kompensatsiyalanish qobiliyatidan oshib ketganda, qoʻzgʻalmas tayanchlar orasida (oʻrtalikda) qoʻshimcha kompensatorlar oʻrnatilishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишTayanchlarni oʻrnatishda quvurlarning oʻz oʻqiga nisbatan perpendikulyar tekislikda harakati hamda ularning sirtidan devorgacha boʻlgan masofa bilan cheklanganligini hisobga olish lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш24. Quvur oʻtkazgichlarga oʻrnatiladigan (suv oqimini toʻxtatish) armaturalari va metall fasonli qismlar armaturadan foydalanish chogʻida vujudga keladigan ogʻirlik va zoʻriqishlarning quvurlarga oʻtishini istisno qilish uchun qurilish konstruksiyalariga qoʻzgʻalmas ravishda mahkamlanishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишKorpusi polimer materialdan tayyorlangan, ishchi diametri 32 mm gacha boʻlgan (suv oqimini toʻxtatish) armaturalarni qurilish konstruksiyalariga mahkamlamasdan oʻrnatishga yoʻl qoʻyiladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш25. Polimer materialdan yasalgan quvur oʻtkazgichlar hamda poʻlatdan isitish va issiq suv taʼminoti quvurlari parallel ravishda yotqizilganda ularning orasidagi masofa 100 mm dan kam boʻlmasligi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишPolimer materialdan yasalgan quvur oʻtkazgichlar hamda poʻlatdan isitish va issiq suv taʼminoti quvurlari oʻzaro kesishganda ularning orasidagi masofa 50 mm dan kam boʻlmasligi kerak. Bunda, plastik quvurlar isitish va issiq suv taʼminoti quvurlari ostidan oʻtishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш26. Plastik quvurlar joʻyaklar va shtrobalarda yashirin yotqizilganda deformatsiyalarni quvur elementlariga mexanik shikast yetkazmasdan kompensatsiyalash imkoniyati taʼminlanishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш27. Quvur oʻtkazgichlarning flanetsli ulanishlarini yigʻishda flanetslarning qiyshayishlarini bartaraf etish uchun boltlarni notekis taranglash hamda flanetslar orasidagi boʻshliqlarni bartaraf etish uchun ponasimon qistirmalar va shaybalardan foydalanishga yoʻl qoʻyilmaydi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш28. Polimer quvur oʻtkazgichlar yashirin yotqizilganda, joʻyaklar va shtrobalarning ichki yuzasida qattiq va oʻtkir boʻrtiklar boʻlmasligi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш29. Rezbali ulanishlarni yigʻishda metall hamda plastik quvurlar va qismlar bir oʻqda boʻlishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишDetallarning rezbalari yuzasi silliq, toza va burmalarsiz boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш5-§. Quvur oʻtkazgichlarning gidravlikasini hisoblash
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш30. Isteʼmol joyiga suvni yetkazib berish uchun zarur boʻlgan Ntr bosimi miqdori quyidagi formula boʻyicha aniqlanishi lozim:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишNtr = ∑itl + ∑hm.s + hgeom + hsv , (1)
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишbu yerda:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишit — t, ℃, suv haroratida bosimning solishtirma yoʻqotilishi (quvur uzunligi birligiga bosimning yoʻqotilishi), m/m;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишl — quvur oʻtkazgich uchastkasi uzunligi, m;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишhm.s — ulanish boʻgʻinlarida va mahalliy qarshiliklarda bosimning yoʻqotilishi, m;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишhgeom — geometrik balandlik (hisoblanayotgan quvur oʻtkazgich uchastkasining eng yuqori nuqtasi), m;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишhsv — quvur oʻtkazgichdan chiqish joyidagi erkin bosim, m (sanitariya-texnika uskunalari uchun SHNQ 2.04.01-22 ga muvofiq olinadi).
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш∑hm.s ni ∑itl ning 20 — 30 foizga teng deb qabul qilishga yoʻl qoʻyiladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш31. Ulanish boʻgʻinlarida gidravlik qarshilikni hisobga olmagan holda quvur oʻtkazgich uzunligi birligida bosim yoʻqotilishi (it) quyidagi formula bilan aniqlanishi kerak:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
, (2)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишbu yerda:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишλ — quvur oʻtkazgich uzunligi boʻylab gidravlik qarshilik koeffitsiyenti;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишV — suvning oʻrtacha harakat tezligi, m/s;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишg — erkin tushish tezlanishi, m/s2;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишd — quvur oʻtkazgichning hisobiy (ichki) diametri, m.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишGidravlik qarshilik koeffitsiyenti quyidagi formula bilan aniqlanishi kerak:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
, (3)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишbu yerda:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb — suv oqimi rejimlarining oʻxshashlik soni;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишRef — Reynoldsning haqiqiy soni;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишKe — ekvivalent gʻadir-budirlik koeffitsiyenti, m, alohida normativlar bilan belgilanadi, lekin kamida 0,00001 m deb olinishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишSuv oqimi rejimlarining oʻxshashlik soni b quyidagi formula bilan aniqlanishi lozim:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
, (4)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш(b > 2 boʻlganda b = 2 deb olinishi kerak). Reynoldsning haqiqiy soni Ref quyidagi formula bilan aniqlanishi kerak:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
, (5)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишbu yerda:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишν — suvning kinematik yopishqoqlik koeffitsiyenti, m2/s.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишSuvning turbulent harakati paytidagi gidravlik qarshiligining kvadratik mintaqasi boshlanishiga mos keladigan Reynolds soni quyidagi formula bilan aniqlanishi kerak:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
. (6)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш32. Yuqorida keltirilgan formulalar boʻyicha taxminiy hisob-kitoblar uchun ushbu SHNQning 4-ilovasida keltirilgan nomogrammalardan foydalanishga yoʻl qoʻyiladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишUshbu SHNQning 4-ilovasida keltirilgan 13- va 14-rasmlardagi nomogrammalar yordamida harorati 10℃ boʻlgan suvni tashishda ishqalanish tufayli bosimning solishtirma yoʻqotilishi aniqlanishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишUshbu SHNQning 4-ilovasida keltirilgan 15 va 16-rasmlardagi nomogrammalar yordamida suv harorati 10℃ dan farq qilganda, 1000i10 qiymatiga qoʻllaniladigan kt tuzatish koeffitsiyenti aniqlanishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш6-§. Tayanchlar va mahkamlagichlar
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш33. Qurilish konstruksiyalari orqali oʻtadigan joylarda polimer quvurlar gʻilof (gilza)larda oʻtkazilishi kerak (ushbu SHNQning 1-rasmi).
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишGʻilof (gilza) uzunligi u kesib oʻtayotgan qurilish konstruksiyasi qalinligidan oshiqroq, pol sathidan esa 20 mm ga koʻtarilib turishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишQuvurlarni ulash boʻgʻinlari gʻilof (gilza)larning ichida joylashtirilishiga yoʻl qoʻyilmaydi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1-rasm. Quvurlarni qurilish konstruksiyalari orqali oʻtkazish misollari
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш34. Polimer quvur oʻtkazgichlar uchun quyidagicha tayanchlar qoʻllanilishi lozim:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишularning oʻqlari boʻylab yoʻnalishda harakatlanishini taʼminlaydigan — qoʻzgʻaluvchan;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишularning oʻqlari boʻylab yoʻnalishda harakatlanishiga yoʻl qoʻymaydigan — qoʻzgʻalmas.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш35. Quvurlarda qoʻzgʻalmas tayanchlar quvur tanasiga payvandlangan yoki yopishtirilgan (quvur materialiga qarab) tirgak halqalari — diametri 160 mm gacha boʻlgan quvurlar uchun muftalar, diametri 160 mm dan ortiq boʻlgan quvurlar uchun segmentlar yordamida amalga oshirilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишQuvur oʻtkazgichni tayanchga quvurni siqish yoʻli bilan mahkamlashga yoʻl qoʻyilmaydi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишQoʻzgʻaluvchan tayanchlar sifatida ichki diametri montaj qilinadigan quvur oʻtkazgichning tashqi diametridan 1 — 3 mm ga (yotqizish va issiqlikdan kengayishini hisobga olgan holda) kattaroq boʻlgan metall yoki polimer materialdan osma tayanchlar yoki qisqich (xomut)lar qoʻllanilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишQuvur oʻtkazgich va metall qisqich oʻrtasida yumshoq materialdan qistirma qoʻyilishi kerak. Quvur oʻtkazgichni yotqizish joyi kengligi qisqich kengligidan kamida 2 mm ga kengroq boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишTayanchlarni joylashtirish misollari ushbu SHNQning 2-rasmida koʻrsatilgan.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш36. Qoʻzgʻalmas tayanchlar quvur oʻtkazgich uchastkalari uzunligi harorat oʻzgarishlarida ularning kompensatsiyalanish qobiliyatidan oshmaydigan masofada joylashtirilishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш37. Konstruktiv jihatlarga koʻra mahkamlash tayanchlarni hisoblangan masofada oʻrnatish imkoni boʻlmasa, quvur oʻtkazgichlarni tekis boʻlgan asosga yotqizishga yoʻl qoʻyiladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш38. Diametri 110 mm gacha boʻlgan quvur oʻtkazgichlarni tekis asosda, ajraladigan ulanishlar oʻrnatiladigan joylarda uzilishlarni hosil qilgan holda yotqizishga yoʻl qoʻyiladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2-rasm. Sirpanuvchi (qoʻzgʻalanuvchan) va qoʻzgʻalmas tayanchlarni joylashtirish usullari
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш39. Gorizontal quvur oʻtkazgich vertikal holatga oʻtganda, gorizontal qismda burilishdan keyingi birinchi mahkamlash tayanchigacha boʻlgan masofa ushbu SHNQning 2-jadvaliga muvofiq joylashtirilishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишDiametri 110 mm gacha boʻlgan quvur oʻtkazgichlar tekis asosga yotqizilganda, bunday masofa asosdan vertikal quvur oʻtkazgichgacha olinishi kerak. Bunda, asos oxiri va quvur oʻrtasida rezinali qistirma oʻrnatilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2-jadval | ||||||
Quvur oʻtkazgichning tashqi diametri, mm | Polimer quvur oʻtkazgichning burilishidan gorizontal qismidagi birinchi mahkamlash tayanchigacha boʻlgan masofa, lk , mm | |||||
Oʻrnatish va foydalanish sharoitida quvur haroratining maksimal farqi, Dt, ℃ | ||||||
20 | 30 | 40 | 20 | 30 | 40 | |
63 110 160 225 315 400 | 255 455 670 810 1135 1440 | 275 500 740 890 1245 1595 | 300 540 785 960 1350 1715 | 130 230 | 145 255 | 155 275 |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш40. Quvur oʻtkazgichlarning gorizontal uchastkalarini tekis asosga har 2 m da qisqichlar yordamida mahkamlash lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш41. Quvur oʻtkazgichlarning burilish hamda uskunalar, jihozlar va flanetslarga ulanish joylarida mahkamlanmagan gorizontal uchastkasi uzunligi 0,5 m dan oshmasligi kerak (mazkur SHNQning 3-rasmi).
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш42. Shtrobalar, qutilar, orayopma plitalari va devorlardagi teshiklar quvurlarning montaji va sinovlari tugaganidan soʻng berkitilishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш43. Bosimga chidamli quvur oʻtkazgichlarning gorizontal va vertikal qismlarida mahkamlagichlar orasidagi masofalar mazkur SHNQning 5-ilovasiga muvofiq qabul qilinishiga yoʻl qoʻyiladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3-rasm. Quvurlarni shaxtalarda oʻtkazish
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш7-§. Quvur oʻtkazgichlarning issiqlikdan kengayishini kompensatsiyalash
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш44. Loyihalashda va montaj qilishda harorat taʼsirida polimer quvur oʻtkazgichlarning uzunligi sezilarli darajada oʻzgarishini hisobga olish va ularni kompensatsiyalash uchun tegishli choralarni koʻrish lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш45. Quvur oʻtkazgich uzunligining harorat oʻzgarishi Δl kattaligi quyidagi formula bilan aniqlanishi kerak:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(7)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишbu yerda:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишα — quvur materialining issiqda chiziqli kengayishi koeffitsiyenti, ℃ — 1;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишΔT — quvur oʻtkazgichning maksimal va minimal haroratlari oʻrtasidagi farq;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишL — quvur oʻtkazgichning uzunligi, m.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш46. Harorat oʻzgarishida harorat deformatsiyalarni kompensatsiyalashni hisobga olmagan holda, quvur oʻtkazgichda hosil boʻladigan boʻylama kuchlanishlar Nt, quyidagi formula bilan aniqlanishi kerak:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
, (8)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишbu yerda:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишE0 — quvur materialining elastik moduli, MRa;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишF — quvur devorining koʻndalang kesimi maydoni, m2.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишQuvur oʻtkazgichning har qanday uzunligida har qaysi mahkamlangan qismida hosil boʻladigan harorat kuchlanishlar hisobga olinishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш47. Burilma (otvod)lar, halqasimon, P-simon, silfonli kompensatorlar quvur oʻtkazgichlar uchun asosiy kompensatsiyalovchi elementlar hisoblanishi inobatga olinishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш48. 90° burchakli burilmaning kompensatsiyalash qobiliyati quyidagi formula bilan aniqlanishi kerak:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(9)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишbu yerda:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишΔld — quvur oʻtkazgichning, harorat taʼsiridan burilma yordamida kompensatsiyalanishi mumkin boʻlgan, maksimal yoʻl qoʻyilgan boʻylama siljishi, m;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишl1 — burilmaga tutash quvur oʻtkazgichning qoʻzgʻaluvchan tayanchga boʻlgan toʻgʻri uchastkasi uzunligi, m;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишr — burilmaning bukish radiusi, m;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишD — quvurning tashqi diametri, m;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш[σ] — hisobiy mustahkamlik, MRa;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишE0 — elastiklik moduli, MRa.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишBukilgan burilma (tirsak) va kompensatorning sxemalari 4-rasmda koʻrsatilgan.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa — burilma (tirsak); b – kompensator.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш4-rasm. Egilgan burilma (tirsak) va kompensatorning sxemalari
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш49. Burilishlari boʻlmagan katta uzunlikdagi quvur oʻtkazgichlarning chiziqli kompensatsiyasini taʼminlash uchun ajralmaydigan ulanishlarga ega polimer quvur oʻtkazgichlarda P-simon yoki halqasimon kompensatorlar oʻrnatilishi koʻzda tutilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишTekis asosga yotqizilgan quvurlarning chiziqli choʻzilishi boʻylama egilish bilan kompensatsiyalanishi lozim. Bunda, tekis asos kengligi haroratning oʻzgarishi oqibatida quvur oʻtkazgichning egilishi imkonini taʼminlashi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш50. P-simon kompensatorning kompensatsiyalash qobiliyati quyidagi formula bilan aniqlanishi lozim:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(10)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишbu yerda:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишΔl — kompensator qabul qilishi mumkin boʻlgan harorat taʼsiridan quvur oʻtkazgichning yoʻl qoʻyilgan maksimal boʻylama harakati, m;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишh — kompensatorning chiqib turishi, m;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишr — kompensator burilmasining egilish radiusi, m;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa — kompensatorning toʻgʻri uchastkasi uzunligi, m;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишD — quvurning tashqi diametri, m;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш[σ] — uzoq muddatli mustahkamlik sharoitidan yoʻl qoʻyilgan zoʻriqish, MPa.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш51. Kompensator oʻqidan quvur oʻtkazgichning qoʻzgʻalmas tayanchni oʻrnatish oʻqigacha yoʻl qoʻyilgan maksimal masofa Lkom, sm, quyidagi formula boʻyicha hisoblanishi kerak:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(11)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш52. Burilma oʻqidan qoʻzgʻaluvchan tayanchni oʻrnatish oʻqigacha boʻlgan masofa l (ushbu SHNQning 5-rasmi) quyidagiga teng qabul qilinishi kerak:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(12)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишbu yerda:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишK — quyidagi formula boʻyicha quvurlarni polimer materiali mustahkamligi va elastik xususiyatlari bilan belgilanadigan koeffitsiyent:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
, (13)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишbu yerda:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишσ — quvur materialining hisobiy mustahkamligi, MRa.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш5-rasm. P-simon, halqasimon va G-simoni kompensatorlar. Tayanchlarni joylashtirish sxemasi
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш53. Qoʻshimcha burilishlar, tushishlar va koʻtarilishlarni kiritish orqali quvur oʻtkazgichlarning kompensatsiyalanish qobiliyati oshirilishiga yoʻl qoʻyiladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш54. Tekis asosda “ilon izi” koʻrinishida yotqizilgan polimer quvurlarning boʻylama egilishi tufayli ulardagi harorat chiziqli choʻzilishi kompensatsiyasini taʼminlash mumkin. Bunda, asosning kengligi harorat oʻzgarishi natijasida quvur oʻtkazgichning erkin egilishi uchun imkon yaratilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш55. Quvur oʻtkazgichlarni G, Z va P-simon elementlarining kompensatsiyalanish qobiliyatini oshirishda quvur oʻtkazgichni montaj qilish paytida “choʻzish” (oldindan zoʻriqtirish) usuli qoʻllanilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш8-§. Quvurlarning issiqlik izolatsiyasi
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш56. Polimer materiallardan issiq suv quvur oʻtkazgichlari (suv tarqatish jihozlariga ulanishdan tashqari) issiqlik izolyatsiyasiga ega boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш57. Quvur oʻtkazgichlarning issiqlik izolyatsiyasi SHNQ 2.04.14-22 ga muvofiq bajarilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишQuvur oʻtkazgich uchun materialning issiqlik oʻtkazuvchanlik koeffitsiyenti 0,05 W/(m.℃) dan oshmasligi, lekin issiqlik izolyatsiyasi qatlamining qalinligi 10 mm dan kam boʻlmasligi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш5-bob. Binolarning ichki oqova suvlarni chiqarib yuborish va yogʻin suvlarini oqizish quvurlarini loyihalash
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1-§. Umumiy talablar
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш58. Binolarning ichki oqova suvlarni chiqarib yuborish tizimlari kamida 75℃ doimiy haroratdagi oqova suvlarni hamda qisqa vaqt ichida (kamida 1 min) kamida 90℃ haroratdagi oqova suvlarni tashishga moʻljallangan oqova suvlarni chiqarib yuborish quvurlaridan loyihalanishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш59. Oqova suvlarni chiqarib yuborish tizimini loyihalashda turli xildagi polimer quvurlar va biriktiruvchi qismlarning qoʻllanilishiga yoʻl qoʻyilmaydi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш60. Yogʻin suvlarini oqizish uchun ichki quvurlar bino balandligi 10 m gacha boʻlganda bosimsiz quvurlardan, 10 m dan yuqori boʻlganda esa bosimga chidamli quvurlardan bajarilishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш61. Polimer materiallardan oqova suvlarni chiqarib yuborish va yogʻin suvlarini oqizish tik quvurlari yashirin usulda — shaxtalar, qutilar, joʻyaklar va shu kabilarda yotqizilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишBinolarning yertoʻlalarida (ishlab chiqarish, ombor yoki xizmat xonalari uchun jihozlanmagan), chordoqlarida va sanitariya xonalarida oqova suvlarni chiqarib yuborish va yogʻin suvlarini oqizish quvurlarini ochiq holda yotqizilishiga yoʻl qoʻyiladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш62. Oqova suvlarni chiqarib yuborish quvur oʻtkazgichlari yashirin yotqizilganda, ularda reviziyalar oʻrnatiladigan hamda tozalash joylarida lyuklar, eshikchalar, yechib olinadigan panellar, panjaralar va boshqalarni oʻrnatish orqali qulay yetib olish imkoni taʼminlanishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш63. Oqova suvlarni chiqarib yuborish quvurlari va biriktiruvchi qismlarining diametri tashqi diametri boʻyicha unifikatsiyalanishi lozim: 32, 40, 50, 75, 90, 110 va 160 mm.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишQuvurlar va biriktiruvchi qismlarning devorlari qalinligi polimer material turiga bogʻliq boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2-§. Quvurlarni ulash turlari va usullari
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш64. Binolarning ichki oqova suvlarni chiqarib yuborish tizimlari uchun quvurlar zichlashtiruvchi halqalar yordamida karnaysimon boʻgʻinlar orqali, PVX quvurlari esa qoʻshimcha ravishda yelimlash bilan ulanishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш65. Polimer quvur oʻtkazgichlarning choʻyan va poʻlat quvurlarga oʻtish yoki uskunalarga ulash joylarida flanetsli ulanishlar ishlatilishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш66. Burilma quvur oʻtkazgichlar tik quvurlarga zichlashtiruvchi halqalar bilan karnaysimon uchlarga ulanishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишSilliq quvurlarni bir-biriga ulashda ikkita karnaysimon uchli muftalardan foydalanishga yoʻl qoʻyiladi, bunda muftalarni tayanchlarga mahkamlash lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш67. Choʻyan detallarning silliq uchlari (traplar, voronkalar va shu kabi) polimer materiallardan quvurlarga zichlashtiruvchi halqalar yoki manjetalar yordamida biriktiruvchi karnaysimon quvurlar orqali ulanishi kerak. Bunda, ishchi sirtlarida burma yoki gʻovaklari boʻlmagan choʻyan detallardan foydalanish lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш68. Polimer materiallardan oqova suvlarni chiqarib yuborish quvurlarining silliq uchlari bir xil diametrli choʻyandan oqova suvlarni chiqarib yuborish quvurining karnaysimon uchiga maxsus zichlashtiruvchi halqalar yoki manjetalar yordamida ulanishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3-§. Quvurlarni yotqizish
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш69. Oqova suvlarni chiqarib yuborish tik quvurlari kommunikatsiya shaxtalari, shtrobalar, kanallar yoki qutilarda yotqizilganda ularga yetib olishni (kirishni) taʼminlaydigan oʻrab turuvchi konstruksiyalar SHNQ 2.04.01-22 ga muvofiq bajarilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш70. Tik quvurlarning orayopma plitalaridan oʻtish joylarini sementli qorishmalar bilan orayopmaning butun qalinligi boʻyicha yopishga yoʻl qoʻyiladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишQuvurlarni orayopma plitalaridan oʻtish joylari gidroizolyatsion material bilan boʻshliqsiz oʻralgan boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишKoʻp qavatli binolarda qavatlararo yongʻin tarqalishini oldini olish maqsadida polimer quvurlarning shiftlar orqali oʻtish joylarida yongʻin taʼsirida koʻpchib shishadigan yongʻindan himoyalovchi muftalar oʻrnatilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш71. Quvurlar qurilish konstruksiyalari yuzasiga jipslangan boʻlmasligi kerak. Quvurlar va qurilish konstruksiyalari orasidagi masofa kamida 20 mm boʻlishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш72. Payvandlangan va yopishtirilgan ulanish boʻgʻinlaridan foydalanganda quvur oʻtkazgichlarning harorat choʻzilishini quvurlarni zichlashtiruvchi halqalar bilan oddiy yoki uzaytirilgan (kompensatsiyalovchi) karnaysimon uchlarga oʻrnatish orqali kompensatsiya qilish lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш73. Sanitariya-texnika jihozlarini ulardan zoʻriqishlarni quvur oʻtkazgichlarga oʻtkazmagan holda, qurilish konstruksiyalariga qattiq va mustahkam mahkamlash lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш4-§. Quvur oʻtkazgichlarning gidravlikasini hisoblash
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш74. Oqova suvlarni chiqarib yuborish tik quvurining diametri ushbu quvurga ulangan sanitariya-texnika jihozlarini gidrotoʻsiq (zatvor)larining ishdan chiqishiga qarshi barqarorlik holatidan kelib chiqib, suv oqimining oʻtishini taʼminlash uchun hisoblanadi. Bunda, tik quvurda hosil boʻladigan havo bosimining pasayishi qiymati gidrotoʻsiqlarning minimal balandligidan katta boʻlmasligi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишBarcha burilma oqova suvlarni chiqarib yuborish quvur oʻtkazgichlari hisoblangan oqova suv oqimi tezligida ular bosimsiz (erkin) oqim rejimida ishlashi uchun hisoblanishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишYogʻin suvlari uchun tik quvurlar va unga ulanishlar quvur balandligiga teng boʻlgan suv bosimida suv oʻtkazmaydigan (germetik) boʻlishi va tiqilib qolganda yoki toshib toʻlganda mustahkam boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш75. Shamollatiladigan va shamollatilmaydigan oqova suvlarni chiqarib yuborish tik quvurlarida havo bosimining yoʻl qoʻyilgan kamayish qiymati 0,9 hz dan oshmasligi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишBu yerda:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишhz — oqova suvlarni chiqarib yuborish tik quvuriga ulangan sanitariya-texnika jihozlarining eng kichik gidrotoʻsigʻining balandligi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш76. Shamollatiladigan oqova suvlarni chiqarib yuborish tik quvurida havo bosimi pasayishi qiymati quyidagi formula bilan aniqlanishi kerak:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(14)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишbu yerda:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишΔp — tik quvurdagi havo bosimi pasayishi qiymati, mm suv. ustuni;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишqs — oqova suvlarining hisobiy miqdori, ms;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишα0 — har qavatdagi burilmalarning tik quvurga ulanish burchagi, grad;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишDst — tik quvurning (ichki) diametri, m;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишdotv — qavatlardagi burilmalar diametri, m;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишLst — tik quvurning ishchi balandligi, m.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш90Dst > Lst da 90Dst = Lst deb qabul qilinishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш77. Shamollatilmaydigan oqova suvlarni chiqarib yuborish tik quvurida havo bosimi pasayishi qiymati quyidagi formula bilan aniqlanishi kerak:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
, (15)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишbu yerda:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишVsm — suv-havo aralashmasining tezligi, m/s, quyidagi formula bilan aniqlanadi:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
, (16)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишbu yerda:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишQv — yuqoridan pastga harakatlanayotgan oqova suvlarining oʻzi bilan tik quvurga tortib ketadigan havoning miqdori, m3/s, quyidagi formula bilan aniqlanishi kerak:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
, (17)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишω — tik quvurning koʻndalang kesimi maydoni, m2.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш90Dst > Lst da 90Dst = Lst deb qabul qilinishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш78. Oʻzioqar quvur oʻtkazgichning nishabi quyidagi formulaga asosan aniqlanishi kerak:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
, (18)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишbu yerda:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишλs — quvur oʻtkazgich (kanal)ning gidravlik qarshiligi koeffitsiyenti;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишV — suyuqlik oqimining oʻrtacha tezligi, m/s;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишg — erkin tushish tezlanishi, m/s2;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишRs — oqimning gidravlik radiusi, m;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишbs — suyuqlikning turbulent oqimi rejimini tavsiflovchi oʻlchovsiz koʻrsatkich — oʻtish (bs < 2) yoki kvadratik (bs = 2). bs > 2 boʻlganda bs = 2 deb olinishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
, (19)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишbu yerda:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa — Ke ga bogʻliq boʻlgan empirik darajaning koʻrsatkichi,
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
, (20)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
, (21)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишReynolds soni Rekv quyidagi formulaga asosan aniqlanishi kerak:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
, (22)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишReynolds soni Ref quyidagi formula bilan aniqlanadi:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
, (23)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишbu yerda:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишν — suyuqlikning kinematik yopishqoqligi koeffitsiyenti, m2/s. Maishiy oqova suvlari uchun ν = 1,49 • 10 — 6 m2/s ga teng deb olish kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишQuvur oʻtkazgich toʻliq toʻldirilmaganda suyuqlik oqimining oʻrtacha tezligi Vn quyidagiga teng boʻladi:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
, (24)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишbu yerda:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишVp — quvur oʻtkazgich toʻliq toʻldirilganda suyuqlik oqimining oʻrtacha tezligi, m/s;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишRsn, Rsp — quvur oʻtkazgich qisman va toʻliq toʻldirilganda gidravlik radiuslar, m.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш79. Suyuqlik oqimi (sarfi) qs ga quyidagiga teng boʻladi:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
, (25)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишbu yerda:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишω — quvur oʻtkazgichning maʼlum bir qismi toʻldirilganda suyuqlik oqimining jonli kesimi, m2, quyidagiga teng boʻladi: ω = Kωd2.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишhs/d, Rs, Rsn/Rsp, Kω qiymatlari quyidagi 3-jadvalga asosan qabul qilinishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3-jadval | |||
Quvur oʻtkazgichning toʻldirilishi, hs/d | Gidravlik radiusning qiymati, Rs | Gidravlik radiuslarning nisbati, Rsn/Rsp | Kω |
0,1 | 0,0635 | 0,2540 | 0,0409 |
0,2 | 0,1206 | 0,4824 | 0,1118 |
0,3 | 0,1709 | 0,6836 | 0,1982 |
0,4 | 0,2142 | 0,8568 | 0,2934 |
0,5 | 0,2500 | 1,0000 | 0,3927 |
0,6 | 0,2776 | 1,1104 | 0,4920 |
0,7 | 0,2962 | 1,1848 | 0,5872 |
0,8 | 0,3042 | 1,2168 | 0,6736 |
0,9 | 0,2980 | 1,1920 | 0,7445 |
1,0 | 0,2500 | 1,0000 | 0,7854 |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш80. Bosimsiz (oʻzioqar) quvur oʻtkazgich diametrini uning toʻldirilishi va oqova suyuqlik miqdoriga (oqimi sarfiga) qarab, ushbu SHNQning 6-ilovasida keltirilgan nomogramma boʻyicha aniqlashga yoʻl qoʻyiladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш5-§. Tayanchlar va mahkamlagichlar
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш81. Oqova suvlarni chiqarib yuborish va yogʻin suvlari uchun tik quvurlar loyihada koʻrsatilgan joylarda quyidagi talablarga rioya qilgan holda mahkamlanishi kerak:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишmahkamlagichlar quvur oʻtkazgich uzaytirilganda hosil boʻladigan kuchlanishlarni kompensator sifatida foydalaniladigan ulanishlar tomon yoʻnaltirishi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишmahkamlagichlar quvur oʻtkazgichlarning karnaysimon uchlariga yaqin joyda oʻrnatilishi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишmahkamlagichlar quvur oʻtkazgich qismlarining nishabini va bir oʻqdaligini taʼminlashi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишquvurning silliq uchiga oʻrnatilgan mahkamlagichlar quvur oʻtkazgichning hisoblangan harorat choʻzilishini taʼminlashi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишdiametri 50 mm gacha va 110 mm gacha boʻlgan, halqalar yordamida ulangan quvur oʻtkazgichlar uchun mahkamlagichlar orasidagi masofa quvur materialiga qarab olinishi, lekin 10D dan, vertikal quvurlar uchun — 20D dan oshmasligi kerak, bu yerda D — quvurning tashqi diametri;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишmahkamlagichlar biriktiruvchi qismlarga oʻrnatilganda quvurlarning harorat choʻzilishini kompensatsiyalash uchun masofa taʼminlanishi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишmahkamlagichni biriktiruvchi qismlarga oʻrnatish imkoni boʻlmasa, biriktiruvchi qismlar quvur choʻzilishini taʼminlaydigan masofada xomutlar bilan mahkamlanishi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш82. Quvur oʻtkazgichning vertikal qismlarida mahkamlagichlar karnaysimon uchlarning ostida, unitaz va traplarga ulash uchun qoʻllaniladigan quvurlarning ustida oʻrnatilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишGidrotoʻsiqlardan chiqadigan burilmalarda mahkamlagichlar oʻrnatilishiga yoʻl qoʻyilmaydi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш83. Quvur oʻtkazgichlarni yotqizish va mahkamlagichlarni oʻrnatishdan avval sanitariya-texnika jihozlar, suvni chiqaruvchi voronkalar va oqova suvlarni qabul qiluvchi boshqa moslamalar qurilish konstruksiyalariga mahkam oʻrnatilishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишMetalldan biriktiruvchi qismlar yuklamalarni quvurlarga oʻtkazishni istisno qiladigan mustaqil mahkamlagichlarga ega boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш84. Quvur oʻtkazgichlarning flanetsli ulanishlarini yigʻishda flanetslarning qiyshayishlarini bartaraf etish uchun boltlarni notekis taranglash hamda flanetslar orasidagi boʻshliqlarni bartaraf etish uchun ponasimon qistirmalar va shaybalardan foydalanishga yoʻl qoʻyilmaydi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш85. Polimer quvur oʻtkazgichlar yashirin usulda yotqizilganda, joʻyak (kanal)larning ichki yuzasida qattiq va oʻtkir boʻrtmalar boʻlmasligi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш86. Rezbali ulanishlarni yigʻishda metall va plastmassa detallari bir oʻqda joylashtirilishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишDetallarning rezbalari sirti tekis, toza va burmalarsiz boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш6-bob. Tashqi suv taʼminoti quvur oʻtkazgichlarini loyihalash
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1-§. Umumiy talablar
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш87. Tashqi suv taʼminoti quvur oʻtkazgichlari uchun polimer materiallardan ishlab chiqilgan bosimga chidamli quvurlarni tanlashda iqlim sharoitlari va texnik-iqtisodiy baholash natijalari hisobga olinishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш88. Quvurlar hisoblash yoʻli bilan tanlanadi va tashqi suv taʼminoti uchun “C” (PN-6) va undan yuqori turdagi quvurlardan foydalanish lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2-§. Quvurlarni ulash
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш89. Polimer quvurlarni ulash uchun polimer biriktiruvchi qismlardan foydalanish lozim. Maxsus metall biriktiruvchi qismlardan foydalanishga yoʻl qoʻyiladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш90. Diametri 110 mm gacha boʻlgan poliolefin quvurlarni ulash uchun payvandlash usulini qoʻllash lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишPVX, shisha tolali va bazalt plastmassalardan quvurlarni profillangan rezinali halqalar bilan zichlashtirilgan karnaysimon uchlar (boʻgʻinlar)da yoki yelimlash usulida ulanishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш91. Polimer quvurlarni armatura va metall quvurlarga ulash uchun plastik boʻyinbogʻ (vtulka)lar va boʻsh metall flanets (gardish)lardan yoki ajralmaydigan plastik-metall ulanishlardan foydalanish kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3-§. Quvur oʻtkazgichlarni yotqizish
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш92. Suv quvuri trassasi SHNQ 2.04.02-19 ga muvofiq, yotqizish usulini (tuproqda, kollektorlarda, oʻtmaydigan kanallarda, rekonstruksiya qilingan quvurlarda) hisobga olgan holda, mahalliy sharoit va texnik-iqtisodiy hisob-kitob natijalaridan kelib chiqib belgilanishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш93. Yangi quriladigan quvur oʻtkazgichlarni tuproqda yotqizilishiga ustuvorlik berish lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш94. Quvurni minimal radiusda r egish hisobiga trassani burish imkoniyatidan foydalanish lozim:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(26)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишbu yerda:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишE0 — polimerning choʻzilishdagi elastiklik moduli, MRa;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишD — quvurlarning tashqi diametri, mm;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишσ — choʻzilishdagi quvur materiali uchun hisobiy mustahkamlik (oquvchanlik chegarasi), MRa.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш95. Quvur trassasi burilishini zichlashtiruvchi halqalar bilan karnaysimon uchlarga ulangan quvurlarning oʻqlarini bir-biriga nisbatan 2° gacha burchak ostida ogʻdirish hisobiga amalga oshirishga yoʻl qoʻyiladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш96. Polimer suv quvurining minimal yotqizish chuqurligi quyidagicha qabul qilinishi kerak:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишquvurning pastki siritgacha — nolga teng harorat yer qaʼriga kirib boradigan hisobiy chuqurligidan 0,5 m ga koʻproq (SHNQ 2.04.02-19 ga muvofiq);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишquvurning yuqori sirtigacha — qurilish maydonchasida tuproqning muzlash chuqurligidan 0,5 m ga koʻproq.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишTransportning harakati jadal boʻlgan joylarda yotqiziladigan quvurning yuqori qismigacha minimal chuqurlik kamida 1 m, transport harakati kam boʻlgan joylarda esa kamida 0,7 m boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш97. Transport vositasidan yuk tushmaydigan joylarda quvur mustahkamligi taʼminlanganda suv tarmoqlarining minimal chuqurligi kamida 1,0 m boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш98. Suv tarmogʻining boshqa kommunikatsiya tarmoqlari hamda avtomobil va temir yoʻllari bilan kesishmalari SHNQ 2.04.02-19 ga muvofiq gʻilof (futlyar)larda amalga oshirilishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишGʻilofning kesishgan inshootdan tashqariga chiqadigan uchlari uzunligi kamida 1,5 m boʻlishi kerak. Gʻilofning ichki diametri quvurning tashqi diametridan 200 mm kattaroq boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш99. Polimer quvurli suv tarmoqlari oqova suvlarni chiqarib yuborish quvurlari bilan (vertikallik boʻyicha) 0,4 m dan kam masofada kesishganda gʻiloflarda loyihalanishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишGʻilofning chetidan quvurlarning oʻzaro kesishmasigacha boʻlgan masofa har bir tarafiga — loyli tuproqlarda kamida 5 m, yirik toshli va qumli tuproqlarda esa 10 m boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш100. Plastik quvurlarni boshqa materialli (poʻlat, choʻyan, asbest-sement va shu kabilar) quvurlar bilan ulanmalarini 4 — 6 mm qalinlikdagi elastik (rezina) qistirmalar bilan, ajraladigan biriktiruvchi qismlar (flanets) yordamida amalga oshirish lozim. Yerosti yotqizishda bunday ulanishlar quduqlarning ichida oʻrnatilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишGeologik sharoitlardan kelib chiqib, korroziyadan himoyalash choralarini koʻrgan holda (masalan, ulanishni bitum-rezinali (sovuq) mastika bilan qoplash orqali), flanetsli ulanishlarni toʻgʻridan-toʻgʻri yerga yotqizishga yoʻl qoʻyiladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш101. Plastmassa quvur oʻtkazgichlar bino va inshootlar konstruksiyalari bilan kesishish joylarida (masalan, bino shifti, devori, poydevori yoki quduq devori) poʻlat yoki plastmassa gʻiloflari koʻzda tutilishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишGʻiloflarning yongʻin-texnik koʻrsatkichlari ular kesib oʻtadigan konstruksiyalarning olovbardoshlilik va yongʻin xavfliligi chegaralardan past boʻlmasligi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишGʻilof va quvur oʻtkazgich orasidagi boʻshliq suv oʻtkazmaydigan elastik materiallar bilan toʻldirilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш102. Quvurlarni tunelarda (kommunikatsiya kollektorlarida) yotqizilishi SHNQ 2.04.02-19 ga muvofiq bajarilishi kerak. Bunda, elektr sim va kabellari polimer quvur oʻtkazgichlar ustida yotqizilishi va konstruktiv jihatdan ajratilgan boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш103. Armaturani quduq, tonnel yoki kanalning devoriga yoki tubiga mahkamlash anker boltlari va xomutlar yordamida yoki betonlash yoʻli bilan amalga oshirilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш4-§. Quvur oʻtkazgichlarning mustahkamligini hisoblash
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш104. Quvur oʻtkazgichlarning mustahkamligi mazkur SHNQning 7-ilovasi boʻyicha hisoblanishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш5-§. Quvur oʻtkazgichlarning gidravlikasini hisoblash
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш105. Tashqi suv taʼminoti quvur oʻtkazgichlarning gidravlikasi ushbu SHNQning 4-bobi 5-paragrafida keltirilgan usuldan foydalanib hisoblanishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш6-§. Quvurlarning harorat choʻzilishini kompensatsiyalash
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш106. Yer ostida yotqiziladigan, zichlashtiruvchi halqalar bilan karnaysimon uchlarga ulanadigan sovuq suv quvurlarida harorat choʻzilishlari karnaysimon uchlari yordamida kompensatsiyalashni taʼminlash lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш107. Tuproqning quvurni siqib qolish xususiyatini inobatga olib, payvandlangan yoki boshqa ajralmaydigan ulanishlari boʻlgan, yer ostiga yotqiziladigan suv quvurlarda maxsus kompensatsiya choralarini amalga oshirish talab qilinmaydi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш108. Suv quvurlari kanallarda yotqizilganda ushbu SHNQning 4-bobi 7-paragrafiga muvofiq quvur choʻzilishini kompensatsiyalash boʻyicha hisoblar amalga oshirilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш109. Kanallarga yoki tonnellarga, shuningdek yer yuzasiga yoki yer ustidagi tayanchlarga yotqiziladigan, ajralmaydigan ulanishga ega quvurlar uchun chiziqli choʻzilish kompensatsiyasi ushbu SHNQning 4-bobi 7-paragrafida nazarda tutilgan mahkamlagichlar va maxsus kompensatsiyalovchi elementlarni joylashtirish yordamida amalga oshirilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш110. Ajralmaydigan ulanishlari boʻlgan polimer quvurlar gorizontal holatda yotqizilganda, shuningdek ularni kanal yoki tonnellarda yotqizilganda tayanchlar orasidagi masofalar mazkur SHNQning 5-ilovasida keltirilgan 11-jadvaliga muvofiq olinishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишQuvurlarning rezinali halqalar bilan zichlashtirilgan karnaysimon uchlarga ulangan boʻgʻinlar tayanchlarda joylashgan boʻlsa, mahkamlagichlar orasidagi masofalar mazkur SHNQning 5-ilovasida keltirilgan 12-jadvali boʻyicha, ulangan boʻgʻinlar tayanchlar orasida joylashganda esa ushbu jadvalda keltirilgan masofalar 30 foizga kamaytirib olinishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишE, OʻYE va Oʻ turdagi PVX quvurlar uchun tayanchlar orasidagi masofalar mos ravishda OʻYE, Oʻ va O turdagi PVP va PP quvurlari bilan bir xil qabul qilinishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш111. Polimer quvurlarni ajralmaydigan ulanishlar bilan vertikal holatda yotqizishda mahkamlagichlar orasidagi masofalar mazkur SHNQning 5-ilovasidagi 5.2-jadvaliga muvofiq olinishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш7-bob. Tashqi oqova suvlarni chiqarib yuborish, yogʻin suvlarini oqizish va drenaj quvurlarini loyihalash
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1-§. Umumiy talablar
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш112. Tashqi oqova suvlarni chiqarib yuborish, yogʻin suvlarini oqizish va drenaj quvurlari SHNQ 2.04.03-24 ga muvofiq loyihalashtirilishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш113. Tashqi oqova suvlarni chiqarib yuborish, yogʻin suvlarini oqizish va drenajlar uchun quvurlarni tanlashda oqova suvlarining tarkibi va ishchi harorati, shuningdek gidravlik va mustahkamlik boʻyicha hisob-kitoblar inobatga olinishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш114. Oʻzioqar oqova suvlarni chiqarib yuborish tarmoqlarida ushbu maqsadlar uchun maxsus moʻljallangan quvurlardan foydalanish lozim. Bosimli quvurlar hisob-kitoblar bilan asoslangan holda qoʻllanishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2-§. Quvurlarning tasnifi
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш115. Bosimsiz oqova suvlarni chiqarib yuborish tarmoqlar uchun silliq quvurlar tashqi diametr boʻyicha unifikatsiyalanadi, bundan shisha va bazalt tolali plastmassa quvurlar mustasno.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишQuvurlar ularning qobigʻi halqasi qattiqligiga qarab “qattiq boʻlmagan”, “yarim qattiq” va “qattiq” sinflariga boʻlinadi. Quvurlarning sinflari ushbu SHNQning 2-ilovasida keltirilgan.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3-§. Quvurlarning ulanishi
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш116. Oʻzioqar oqova suvlarni chiqarib yuborish quvur oʻtkazgichlarida ham ajraladigan, ham ajralmaydigan ulanishlarni koʻzda tutish lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш117. Ajraladigan ulanishlar sifatida turli xildagi profillangan halqalar bilan zichlashtirilgan karnaysimon uchlar (boʻgʻinlar)dan foydalanish kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш118. Quvurlarni ulash usullari ushbu SHNQning 4-bobidagi 3-paragrafiga asosan qabul qilinishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш119. Bosimli oqova suvlarni chiqarib yuborish quvur oʻtkazichlarida asosan ajralmaydigan ulanishlardan (bir-biriga yopishtirish yoki payvandlash) foydalanish lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш120. Bosimli oqova suvlarni chiqarib yuborish quvur oʻtkazichlarida ajraladigan ulanishlar (flanets, mufta va shu kabi), qoida tariqasida quvurlarni uskuna va jihozlarga ulash joylarida ishlatilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш4-§. Quvur oʻtkazgichlarni yotqizish
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш121. Tashqi oqova suvlarni chiqarib yuborish trassalari SHNQ 2.04.03-24 ni hisobga olgan holda tanlanishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш122. Oʻzioqar oqova suvlarni chiqarib yuborish quvur oʻtkazgichlari faqat toʻgʻri chiziqli va tekis yotqizilishi kerak. Quvur oʻtkazgichlarning diametri va yoʻnalishi faqat quduqlarda oʻzgartirilishiga yoʻl qoʻyiladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишBosimli oqova suvlarni chiqarib yuborish tizimlari ushbu SHNQning 4-bobiga muvofiq loyihalanishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш123. Tashqi yuklarning taʼsiri ostida boʻlgan polimer quvurlar uchun tuproq qarshiligini inobatga olgan holda quvurlar kesimining deformatsiyasi (diametrning vertikal qisqarishi) hisoblab chiqilishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш124. Oqova suvlarni chiqarib yuborish tarmoqlarini yotqizishda polimer quvurlarni maksimal yotqizish chuqurligi SHNQ 2.04.03-24 ga muvofiq, “Oʻ” va “O” turdagi quvurlardan quriladigan suv taʼminoti tarmoqlari uchun esa SHNQ 2.04.02-24 ga muvofiq boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишQuvurlarni kattaroq chuqurlikda yoki boshqa turdagi quvurlarni yotqizish zarur boʻlganda ularni mustahkamlikka hisoblash lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш5-§. Quvur oʻtkazgich mustahkamligini hisoblash
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш125. Oʻzioqar quvur oʻtkazgichlar mustahkamligi mazkur SHNQning 7-ilovasiga muvofiq hisoblanishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш6-§. Quvur oʻtkazgichlarning gidravlikasini hisoblash
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш126. Yer ostida yotqiziladigan oʻzioqar oqova suvlarni chiqarib yuborish quvur oʻtkazgichlari gidravlikasi ushbu SHNQning 4-bobidagi 5-paragrafida keltirilgan formulalar boʻyicha hisoblanishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш7-§. Quvurlarning harorat choʻzilishini kompensatsiyalash
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш127. Bosimli oqova suvlarni chiqarib yuborish tarmoqlarida quvurlarning harorat choʻzilishini kompensatsiyalash zarurati, tuproqning quvurni siqib qolish xususiyatini hisobga olgan holda, ushbu SHNQning 4-bobidagi 7-paragrafga muvofiq hisoblash yoʻli bilan belgilanishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишQuvur oʻtkazgich tuproq bilan siqib qolinganda quvur oʻtkazgichning choʻzilishi kamayadi. Bunday kamayish Δlum miqdori quyidagi formula bilan aniqlanishi kerak:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
, (27)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишbu yerda:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишft — tajriba usulida aniqlanadigan materialning tuproq bilan ishqalanish koeffitsiyenti, bunday maʼlumotlar boʻlmaganda bu koeffitsiyent 0,4 ga teng deb olinadi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишγ — tuproqning hajmiy ogʻirligi, N/m3;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишN — quvur oʻtkazgichni yotqizish chuqurligi, m;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишL — quvur oʻtkazgich uzunligi, m;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишEsj — deformatsiya yoʻnalishida materialning elastiklik moduli, Ra;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишs — quvur oʻtkazgich devori qalinligi, m;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишKu — tuproqning zichlanish koeffitsiyenti, transheyani toʻldirishda zichlanish darajasi 0,95 boʻlganda – 1, nazoratsiz zichlanish darajasida — 0,5 deb olinadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш128. Oʻzioqar oqova suvlarini chiqarib yuborish uchun ishlatiladigan quvur oʻtkazgichlarda harorat oʻzgarishi natijasida yuzaga keladigan deformatsiyalar (shakl oʻzgarishi) quyidagi usullar yordamida kompensatsiya qilinishi kerak:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишhalqalar bilan zichlashtirilgan karnaysimon uchlari (boʻgʻinlari);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишqisman oqova suvlarni chiqarib yuborish quduqlarida, quduq devorlari orqali oʻtish joylarini tashkil etish va tarnovi (lotogi)ni toʻldirish (zichlashtirish) orqali.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш8-§. Oqova suvlarni chiqarib yuborish tizimlari uchun quduqlar
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш129. Yogʻin suvlarini oqizish tizimlari uchun oqova suvlarni chiqarib yuborish, drenaj va suvlarni qabul qilish quduqlaridan foydalanishga yoʻl qoʻyiladi (masalan, polimer materialdan (PE, PVX va shu kabilar), kombinatsiyalangan (temir-beton elementlar bilan birlashgan polimer materialdan ishlab chiqarilgan elementlar), temir-betonli va gʻishtli).
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишQuduqlarning oʻlchamlari SHNQ 2.04.03-24 ga muvofiq olinishi lozim. Bunda, oʻlchamlar GOST 8020-2016 hamda Oʻz DSt EN 13598-2:2020 ga mos boʻlishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш130. Polimer materialdan quduqlar temir-betondan himoyalash plitasi (GOST 8020-2016) va metall yoki kompozit plastmassalardan lyuk elementlari (GOST 3634-2019, Oʻz DSt ISO 13272:2019) bilan birgalikda ishlatilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш131. Polimer materialdan quduqlarning tag plitalari polimer materialdan tarnov (lotok)lar va quvur oʻtkazgichlarni ulash uchun uchi chiqib turadigan quvurlarga ega boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш8-bob. Quvur oʻtkazgichlarni montaj qilish
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1-§. Umumiy talablar
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш132. Polimer quvur oʻtkazgichlarni qurishda qurilish sifati quyidagilar orqali taʼminlashi lozim:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишquvurlar, biriktiruvchi qismlar va armaturalarni texnik koʻrikdan oʻtkazish;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишqoʻllaniladigan payvandlash qurilmalari va asbob-uskunalarni texnik koʻrikdan oʻtkazish;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишyigʻish sifati va payvandlash rejimlarini tizimli operatsion nazoratini amalga oshirish;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишpayvandlangan boʻgʻinlarning sifatini vizual nazorat qilish va ularning geometrik parametrlarini tekshirish;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишpayvandlangan va boshqa birikmalarni mexanik sinovdan oʻtkazish.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш133. Quvur oʻtkazgichlarni qurish jarayonlarini (operatsion) tekshirish quyidagilarni oʻz ichiga olishi kerak:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишpayvandlash ishlarining toʻgʻri tayyorlanishini, quvurlar va fasonli biriktiruvchi qismlarning sirtlarini ifloslanishdan, namlikdan va boshqalardan tozalanganligini koʻrikdan oʻtkazish;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишpayvandlash texnologiyasini nazorat qilish (qizdirgich harorati, qismlarni qizdirish davomiyligi va shu kabilar).
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш134. Payvandlangan va birikish boʻgʻinlarining sifatini nazorat qilish, quvurlarning texnik koʻrikdan oʻtkazish ushbu bobning 2-paragrafiga muvofiq amalga oshirilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2-§. Quvurlar, biriktiruvchi qismlar va armaturalarni texnik koʻrikdan oʻtkazish
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш135. Texnik koʻrikdan oʻtkazishda quyidagi amallar bajarilishi lozim:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишqadoqlashning yaxlitligini tekshirish;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишquvurlar va biriktiruvchi qismlarning tamgʻalarini texnik hujjatlarga muvofiqligini tekshirish;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишquvurlar va biriktiruvchi qismlar sirtini, shuningdek biriktiruvchi qismlarning ichki sirtini koʻzdan kechirish;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишquvurlarning tashqi va ichki diametrlarini hamda devor qalinligini oʻlchash va loyiha hujjatlarida berilgan oʻlchamlar bilan taqqoslash. Oʻlchovlar kamida ikkita oʻzaro perpendikulyar diametrlar boʻylab amalga oshirilishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш136. Oʻlchov natijalari quvurlar va biriktiruvchi qismlari uchun texnik hujjatlarda koʻrsatilgan oʻlchamlarga mos boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишQuvurlar va biriktiruvchi qismlari uchlarining ruxsat etilgan ogʻishlardan yuqori ovallikka ega boʻlishiga yoʻl qoʻyilmaydi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш137. Texnologik nuqsonlar, standartlar va texnik shartlarda belgilanganidan yuqori ogʻishlarga ega boʻlgan quvurlarni va biriktiruvchi qismlarni montaj qilish uchun foydalanishga yoʻl qoʻyilmaydi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3-§. Polimer quvurlarni payvandlash va yopishtirish
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш138. Polimer quvurlarni va biriktiruvchi qismlarni payvandlash ishlari kontaktli qizdirish uskunalari (uchma-uch, karnaysimon uchlar bilan) yoki qizdirish elementi ichiga oʻrnatib ketilgan biriktiruvchi qismlar yordamida amalga oshirilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш139. Tashqi diametri 50 mm dan va devor qalinligi 4 mm dan ortiq boʻlgan quvurlar va biriktiruvchi qismlarning oʻzaro ulanishlari payvandlash yoʻli bilan (ushbu SHNQning 6-rasmi), tashqi diametri 110 mm gacha boʻlgan va har qanday devor qalinligiga ega boʻlgan quvurlar esa karnaysimon uchlarda payvandlanishi lozim (ushbu SHNQning 7-va 8-rasmlari).
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишPayvandlashda quvurlar va biriktiruvchi qismlar yetkazib berilgan partiyalariga qarab saralab olinishi kerak. Bir xil boʻlmagan polimer quvurlar va biriktiruvchi qismlarni oʻzaro payvandlashga yoʻl qoʻyilmaydi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишQuvurlarni uchma-uch payvandlashda ularning qirralari boʻyicha siljiganligining maksimal qiymati quvur devori qalinligining 10 foizidan oshmasligi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишBiriktiruvchi qismning karnaysimon uchining ichki diametri payvandlanadigan quvurning tashqi diametriga nisbatan kamroq boʻlishi kerak.

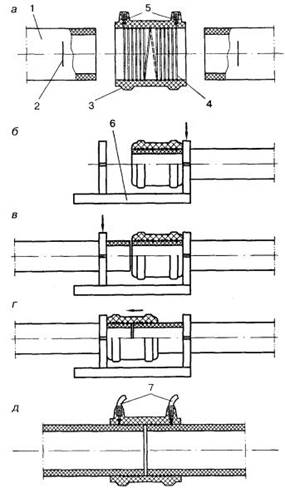

Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa — payvandlash uskunasining qisqichlarida payvandlanadigan quvurlarning uchlarini markazlashtirish va mahkamlash;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb — quvur uchlariga mexanik ishlov berish (1);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишv — oraliq masofasi boʻyicha uchlarning bir-biriga mosligini va toʻgʻriligini tekshirish (c);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишg — qizdirilgan asbob bilan payvandlanadigan sirtlarni qizdirish va eritish (2);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишd — payvand choki hosil boʻlgunga qadar boʻgʻinni jipslashtirish.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш6-rasm. Quvurlarni yigʻish va kontaktli qizdirgich yordamida uchma-uch payvandlash jarayonining ketma-ketligi.

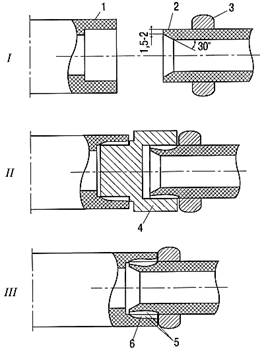

Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишI — quvur va qismlarni payvandlashga tayyorlash;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишII — quvur va qismlarni qizdirish va sovutish;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишIII — quvur va qismlarni ulash;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1 — biriktiruvchi qismning karnaysimon uchi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2 — quvurning uchi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3 — cheklovchi qisqich (xomut);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш4 — qizdiruvchi uskuna;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш5 — payvand choki;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш6 — material eritilgan joyi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш7-rasm. Quvurlarni kontaktli payvandlash jarayonining ketma-ketligi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш140. Quvur va biriktiruvchi qismlar uchma-uch payvandlanganda ularni bevosita qizdirishdan oldin payvandlanadigan sirtlar iflosliklardan va oksidlangan qoplamdan mexanik ishlov berish orqali tozalanishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишUchlariga mexanik ishlov berilgandan soʻng, markazlashtirish moslamasi yordamida ulanadigan quvurlar uchma-uch keltirilishi, ularning orasidagi masofa (zazor), diametri 110 mm gacha boʻlgan quvurlar uchun 0,5 mm dan, undan kattaroq diametrli quvurlar uchun esa 0,7 mm dan ortiq boʻlmasligi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишKarnaysimon uchida payvandlanadigan quvurning uchi qirrasida, quvur devori qalinligining 1/3 qismiga teng 45⁰ li burchak ostida tashqi faskaga ega boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш141. Montaj sharoitida quvurlarni uchma-uch payvandlash ishlarini, asosiy payvandlash jarayonlari avtomatlashtirilgan va texnologik jarayonlarni roʻyxatga oluvchi kompyuter nazoratini taʼminlaydigan payvandlash moslamalari yordamida amalga oshirish lozim (mazkur SHNQning 8-rasmi).
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишQuvurlarni payvandlashda erigan materialning yopishib qolmasligi uchun qizdirgichni issiqlikka chidamli adgeziyaga qarshi qoplama bilan qoplash lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш|
|
|
|
|
1. Kerakli uzunlikni kesish uchun oʻlchash. |
|
2. Quvurni kesish. |
|
|
|
|
|
3. Payvandlash uskunasini qizdirish. |
|
4. Truba va fitingni payvandlash uskunasining uchiga kirgizib qizdirish. |
|
|
|
|
|
5. Qizdirilgan fitingni trubaning uchiga kirgizish. |
|
6. Ulash va ulanishni sovutish vaqtiga rioya etish lozim. |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш8-rasm. Quvurlarni kontaktli payvandlash jarayonining ketma-ketligi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш142. Payvandlash mashinalari va montaj qilish moslamalari yordamida kontaktli payvandlashda quyidagilar bajarilishi kerak:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишsiquvchi va markazlashtiruvchi moslamada quvurlarni oʻrnatish va tekislash;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишquvurlarning qirralari mexanik usulda kesish va uchlarini yogʻsizlantirish;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишpayvandlanadigan yuzalarni isitish va bosim ostida eritish;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишpayvandlovchi qizdirgichni chiqarib olish;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишquvurning payvandlanadigan qizdirilgan sirtlarni bosim ostida biriktirish;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишpayvand chokini bosim ostida sovutish.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш143. Uchma-uch payvandlash jarayonining asosiy tekshiriladigan parametrlariga quyidagilar kiradi:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишqizdirgichning ishchi yuzalari harorati;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишqizdirish davomiyligi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишeritish chuqurligi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишeritish va biriktirish paytidagi bosimning kattaligi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишPayvandlashdan keyin ichki va tashqi burma (valik)larning balandligi (h) quvurning devori qalinligi (s) 5 mm gacha boʻlganda 2 — 2,5 m dan, devor qalinligi 6 — 20 mm boʻlganda 3 — 5 mm dan oshmasligi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш144. Karnaysimon uchlarda kontaktli payvandlash usuli quyidagi amallarni oʻz ichiga olishi kerak:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишquvur uchidan biriktiruvchi qismning karnaysimon uchining chuqurligiga teng masofaga 2 mm qoʻshib belgini chizib qoʻyish;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишbiriktiruvchi qismning karnaysimon uchini qizdiruvchi element uchiga oʻrnatish;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишquvurning silliq uchini qizdiruvchi element gilzasiga oʻrnatish;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишpayvandlanadigan qismlarni belgilangan vaqt davomida qizdirish;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишpayvandlanadigan qismlarni qizdiruvchi elementdan bir vaqtning oʻzida chiqarib olish;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишeritilgan qismlarni bir-biriga belgigacha ulash (oʻrnatish) va qotib qolgunga qadar ushlab turish.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишPayvandlash davomida qismlar birlashtirilgandan keyin ularni bir-biriga nisbatan aylantirish (burish)ga yoʻl qoʻyilmaydi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишHar bir payvandlashdan keyin ishchi sirtlarni yopishib qolgan materiallardan tozalash lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишPayvandlangan buyumlarni qisman qotib qolgunga qadar ushlab turish vaqti qoʻllanayotgan materialga bogʻliqdir.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишPayvandlangan boʻgʻinlar payvandlash asbobi yoki oʻrnatish moslamasining markazlashtiruvchi qisqichlarida, ulanish boʻgʻinini sovutish paytida, diametral qarama-qarshi nuqtalarda, tashqi burma (valik)ning issiq eritmasida, payvandlash jarayoni tugagandan soʻng darhol tamgʻalanishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишUlanish boʻgʻinlari GOST 2930-62 (yoki ISO 10012:2003)ga muvofiq tamgʻalanishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш145. Elektr qizdirish elementlari oʻrnatib ketilgan biriktiruvchi qismlar yordamida payvandlash usuli har qanday devor qalinligi bilan, diametri 20 — 500 mm boʻlgan plastik quvurlarni ulash uchun, shuningdek quvur oʻtkazgichlarga egarsimon burilmalarni payvandlash uchun qoʻllanilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишQizdirish elementlari oʻrnatib ketilgan muftalar yordamida quyidagi holatlarda payvandlash lozim:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишuzun oʻlchamli quvurlarni ulashda;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишdevor qalinligi 5 mm dan kam boʻlgan quvurlarni ulashda;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишtor sharoitda quvurlarni taʼmirlashda.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишQizdirish elementlari oʻrnatib ketilgan biriktiruvchi qismlardan foydalangan holda quvur oʻtkazgichlarni payvandlash usuli, atrof-muhit harorati minus 5℃ dan past va +35℃ dan yuqori boʻlmaganda qoʻllanilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишPayvandlash ishlarini havo haroratining boshqa darajalarida amalga oshirishda, ishlar payvandlash joyi isitiladigan chodir (palatka)larda amalga oshirilishi lozim. Payvandlash joyi namlik, qum, chang va boshqalardan himoyalanishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш146. Qizdirish elementlari oʻrnatib ketilgan muftalar yordamida quvurlarni ulash texnologik jarayoni quyidagilarni oʻz ichiga olishi kerak:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишquvur uchlarini tayyorlash — ifloslanishdan tozalash, oʻlchov belgilarini qoʻyish, payvandlanadigan sirtlarga mexanik ishlov berish va ularni yogʻsizlantirish. Quvur uchining tozalanadigan qismi uzunligi payvandlash uchun qoʻllanadigan mufta uzunligidan kamida 1,5 baravar koʻp boʻlishi kerak;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишulanishni yigʻish — muftani bir vaqtning oʻzida joylashtirish bilan markazlashtiruvchi qurilma qisqichlarida payvandlanadigan quvurlarning uchlarini oʻrnatish va mahkamlash;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишpayvandlash uskunasiga ulanish;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишpayvandlash — payvandlash jarayoni dasturini oʻrnatish, ulanish boʻgʻinini qizdirish va sovutish (mazkur SHNQning 9-rasmi).
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишMexanik ishlovdan oldin, ishlov beriladigan joyni belgilash uchun muftaning 1/2 uzunligida payvandlanadigan quvurlarning uchlariga muftani oʻtirish chuqurligini belgilab olish lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишQuvurning uchiga mexanik ishlov berilganda quvurning belgilangan uchi yuzasidan 0,1 — 0,2 mm qalinlikda material qatlami va sirtidagi burmalar olib tashlanishi kerak. Quvur va karnaysimon qismning oʻzaro payvandlanadigan sirtlari orasidagi boʻshliq 0,3 mm dan oshmasligi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишMexanik ishlovdan keyin quvurlarning payvandlanadigan sirtlari va muftalar ushbu maqsadlar uchun maxsus tavsiya etilgan aralashmalar bilan yaxshilab artib yogʻsizlantirilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишIshlab chiqaruvchi tomonidan individual germetik qadoqlarda yetkazib beriladigan, bevosita yigʻilishdan oldin ochiladigan, qizdirish elementlari oʻrnatib ketilgan muftalarni yogʻsizlantirish talab etilmaydi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш147. Quvurlar uchlarining perpendikulyarligi uchun yoʻl qoʻyiladigan qiymati va ular orasidagi maksimal oraliq masofa ushbu SHNQning 4 va 5-jadvallariga asosan qabul qilinishi kerak (mazkur SHNQning 10-rasm).
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш148. Ulanmalarni yigʻish jarayonida quyidagilar bajarilishi kerak:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишbirinchi quvurning uchiga mufta va quvurning uchlari bir-biriga taqalguniga qadar muftani kirgizish, quvur uchini montaj qilish moslamasining qisqichiga mahkamlash;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишikkinchi quvurning uchini birinchi quvurning uchiga taqab oʻrnatish va uni montaj qilish moslamasining qisqichiga mahkamlash;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишmuftani ikkinchi quvurning uchiga, muftaning 1/2 uzunligiga, moslamasining qisqichiga taqab yoki quvurdagi belgida toʻxtaguncha kirgizish;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишpayvandlash uskunasidan tok oʻtkazuvchi simlarni muftaning klemmalariga ulash.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишOʻrnatib ketilgan qizdirish elementlariga (simli elektr gʻaltaklarga) shikast yetkazmaslik uchun quvurni muftaning ichiga ehtiyotkorlik bilan, katta kuchlanish bermasdan, qiyshaytirmasdan va buramasdan kiritish lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишYigʻilgan quvurlar egilmasdan va osilmasdan tekis yotqizilishi, muftaning tok oʻtkazuvchi klemmasi xizmat koʻsatish uchun qulay joylashtirilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишPayvandlash rejimi parametrlari qoʻllaniladigan muftalarning materialiga va payvandlash uskunalarining turiga qarab belgilanishi kerak. Moslama yoqilgandan soʻng payvandlash jarayoni avtomatik ravishda amalga oshirilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишPayvandlangan boʻgʻin qizdirish tugagandan soʻng, kamida 20 min davomida sovutilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa — ulanish uchun elementlarni tayyorlash;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb, c, g — ulanishni yigʻish bosqichlari;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишd — payvandlash uchun yigʻilgan ulanish boʻgʻini;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1 — quvur; 2 — muftani oʻtirish chuqurligi va quvur sirtiga ishlov berish joyi belgisi; 3 — mufta; 4 — oʻrnatib ketilgan qizdirgich; 5 — elektr oʻtkazgich klemmalar (qisgichlar); 6 — pozitsioner; 7 — oʻtkazgichli kabelni payvandlash mashinasi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш9-rasm. Qizdirish elementlari oʻrnatib ketilgan muftalar yordamida
quvurlarni payvandlash.
quvurlarni payvandlash.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa — quvur kesimining yoʻl qoʻyilgan maksimal qiyaligi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишe — muftadagi ikki quvurning uchlari orasidagi maksimal oraliq.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш10-rasm. Quvurlarni uchma-uch ulashda oraliqni oʻrnatish
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш|
4-jadval |
|||||||||
|
Quvur kesimining yoʻl qoʻyilgan maksimal qiyaligi |
|||||||||
|
|
|
|
|
|
|
|
|
mm da |
|
|
Tarshqi diametri |
20 |
32 |
40 |
63 |
90 |
110 |
125 |
160 |
200 |
|
a |
2 |
2 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш|
5-jadval |
|||||||||
|
Ikki quvurning uchlari orasidagi maksimal yoʻl qoʻyilgan oraliq |
|||||||||
|
|
|
|
|
|
|
|
|
mm da |
|
|
Tarshqi diametri |
20 |
32 |
40 |
63 |
90 |
110 |
125 |
160 |
200 |
|
e |
* |
* |
* |
7 |
9 |
11 |
13 |
16 |
20 |
|
* Diametri 20, 32, 40 mm boʻlgan muftalarning ichki boʻshligʻida payvandlanayotgan quvurlarning uchlari tiralib turishi uchun texnologik oʻrtalik boʻrtmasi koʻzda tutilgan. |
|||||||||
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш149. Egarsimon burmalarini quvurlarga payvandlash ishlari quyidagi ketma-ketlikda (mazkur SHNQning 11-rasmi) bajarilishi kerak:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишburilmani quvurga payvandlash joyini belgilash;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишburilmani payvandlash joyida quvurning sirtini tozalash va yogʻsizlantirish;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишburilmani quvurga oʻrnatish va mexanik qisqich yordamida mahkamlash;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишpayvandlash simlarini tok oʻtkazgich klemmalariga ulash va payvandlashni amalga oshirish.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишIshlab chiqaruvchi tomonidan individual germetik qadoqlarda yetkazib beriladigan, bevosita yigʻilishi oldidan ochiladigan, burilmaning payvandlanadigan yuzasini yogʻsizlantirish talab etilmaydi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишSovutilgandan soʻng, quvur va burilmaning ichki boʻshliqlarini bir-biriga ulash uchun, payvandlangan burilmaning chiqish quvuri (patrubkasi) orqali quvur devori burgʻilanadi (frezalanadi).

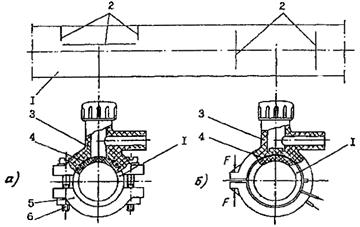

Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa — oʻrnatib ketilgan qizdirgichi boʻlgan egarsimon burilma;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb — oʻrnatib ketilgan qizdirgichi boʻlgan, kesilgan muftali burilma;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1 — quvur; 2 — burilmalarni oʻrnatish va quvur yuzasiga mexanik ishlov berish uchun belgi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3 — burilma (otvod); 4 — oʻrnatib ketilgan qizdirgich; 5 — yarim qisqich (xomut); 6 — mahkamlash vinti;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишF — yigʻish va payvandlashda burilmadagi siqish kuchi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш11-rasm. Oʻrnatib ketilgan qizdirgichi boʻlgan egarsimon burilmani quvur bilan payvandlash.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш150. Qizdirish elementlari oʻrnatib ketilgan muftalar va burilmalar yordamida payvandlangan boʻgʻinlarning sifatini baholash uchun muftalar yalpaytirilishga, egarsimon burilmalar esa yulib olinishga sinovdan oʻtkazilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш151. Payvandlanmaydigan polimer materialdan, shu jumladan shisha tolali va bazalt tolali plastmassadan quvurlar bir-biriga yopishtirilishi va fasonli qismlar bilan bir-birining ustiga chiqarib ulanishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш152. Yelimlanadigan sirtlar maxsus mexanik ishlovdan oʻtishi, yogʻsizlanishi va yelim bilan qoplanishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишYelimning tarkibi yoki uning markasi quvurning materialiga mos kelishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш153. Yopishtirilgan ulanishlarning shakllari va oʻlchamlari qoʻllaniladigan quvurlar, xizmat qilish muddati va montaj qilish texnologiyasini hisobga olgan holda amalga oshirilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш4-§. Quvurlarni metall biriktiruvchi qismlar yordamida ulash
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш154. Payvandlash yoki yopishtirish yoʻli bilan ulash mumkin boʻlmaganda polimer quvurlarni bir-biriga va biriktiruvchi qismlarga siquvchi halqalari boʻlgan rezbali metall biriktiruvchi qismlar, muftalar yoki ustiga qoplangan (nakidnaya gayka, amerikanka) (ushbu SHNQning 12-rasmi) gaykalar yordamida birlashtirilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш155. Quvurlarni metall biriktiruvchi qismlar yordamida ulanishlar ishlab chiqaruvchilarning yoʻriqnomalariga muvofiq bajarilishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш12-rasm. Ustiga qoplangan gaykalar (nakidnaya gayka, amerikanka) turlarining misollari.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш5-§. Binolarning ichki suv taʼminoti tarmoqlarini montaj qilish
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш156. Binolarning ichki suv taʼminoti tizimlari ishlarni bajarish loyihasi va texnologik xaritalarga muvofiq montaj qilinishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш157. Ichki suv taʼminoti tarmoqlari yiriklashtirilgan uzel va bloklardan foydalanib montaj qilinishi kerak. Ichki quvur oʻtkazgich tizimlarining montaj uchun tayyor boʻlgan uzellarini joyida montaj qilishga yoʻl qoʻyiladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш158. Montaj boshlanishidan oldin qurilishning maksimal tayyorgarligi taʼminlanishi (barcha mahkamlagichlar hamda shift va devorlardagi gʻilof (gilza)lar oʻrnatilgan, devorlar suvalgan boʻlishi va shu kabilar), shuningdek barcha elektr — gaz-payvandlash ishlari tugallangan boʻlishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш159. Quvur oʻtkazgichlardagi ulanishlar mahkamlash joylaridan kamida 50 mm masofada boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш160. Plastmassa quvurlarga ega sanitariya-texnika kabinalari va bloklari tamgʻalash yorliqlari yoki tamgʻalash belgilarga ega boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш161. Dush kabinalari ishchi holatda saqlanishi va tekislangan maydonchada, yogʻoch tagliklarda oʻrnatilgan boʻlishi lozim. Bunda, plastmassa quvurlarining chiqib turgan qismlari kabina oʻrnatilgan asosning yuzasidan kamida 2 cm masofada boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш162. Quvur oʻtkazgichlarni montaj qilishda quyidagilarga eʼtibor berish lozim:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишmahkamlagichlar orasidagi masofaga;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишpolimer quvurlar hamda isitish va issiq suv taʼminoti quvurlari orasidagi masofa loyihada koʻrsatilgan masofalarga mos boʻlishiga;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишquvurlarning tayanchlarga mahkam oʻrnatilishiga;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишulanish texnologiyasiga rioya etilishiga.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш163. Rezbali ulanishlarni yigʻishda yumshoq elastik rezina qistirmalardan foydalanish kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишRezbali ulanishlar ularning qismlariga mexanik shikast yetkazmaslik uchun qoʻlda yoki sozlanadigan momentli kalitlari yordamida amalga oshirilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш164. Qoplama gaykalar maxsus kalitlar bilan tortilishi kerak. Gaz kalitlarini ishlatishga yoʻl qoʻyilmaydi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш165. Quvur oʻtkazgichga ziyon yetkazilmaganligiga ishonch hosil qilish uchun joʻyak yoki kanallar quvur oʻtkazgichni ishchi bosimda gidravlik sinovdan oʻtkazgandan soʻng yopilishi (suvalishi) lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш166. Metall qismlardan yechib olingan plastmassali qoplama gaykalardan montaj yoki taʼmirlash ishlarida qayta foydalanishga yoʻl qoʻyilmaydi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш6-§. Binolarning ichki oqova suvlarni chiqarib yuborish va yogʻin suvlarini oqizish quvurlarini montaj qilish
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш167. Binolarning ichki oqova suvlarni chiqarib yuborish va yogʻin suvlarini oqizish quvurlari ishlarni bajarish loyihalari va texnologik xaritalarga muvofiq montaj qilinishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишQuvur oʻtkazgichlar montaji alohida quvurlar hamda joyida oʻrnatiladigan biriktiruvchi qismlar yordamida ham, yiriklashtirilgan uzellar, jumladan sanitariya-texnik kabinalariga oʻrnatilgan tik quvurlarni orayopma plitalariga oʻrnatib ketilgan kiritish joylariga ulash yoʻli bilan ham amalga oshirilishiga yoʻl qoʻyiladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишQuvur oʻtkazgichlarning vertikal holatidagi montaji “pastdan yuqoriga” sxema boʻyicha amalga oshirilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш168. Halqalar bilan zichlanadigan karnaysimon uchlarga ulanishlarni yigʻishda quyidagi amallar bajarilishi kerak:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишqism va quvurni silliq uchining tashqi sirtini hamda karnaysimon uchining ichki sirtini ifloslanishdan tozalash;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишzichlashtiruvchi halqani ifloslanishdan va yogʻlardan tozalash;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишzichlashtiruvchi halqani karnaysimon uchidagi novchaga joylashtirish;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишquvurning silliq uchini yoki biriktiruvchi qismni va zichlashtiruvchi halqani sovun eritmasi, glitserin yoki ularning aralashmasi bilan moylash (moylash uchun solidol yoki shunga oʻxshash boshqa moylash mahsulotlaridan foydalanishga yoʻl qoʻyilmaydi);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишquvurning silliq uchini biriktiruvchi qismning karnaysimon uchiga belgilangan chuqurlikka kirgizish;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишyigʻilgan qismlarni bir-biriga nisbatan 45°gacha burchak ostida burish orqali yigʻish sifatini tekshirish;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишqismlarni qoʻlda oʻrnatish holatiga qaytish.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш169. Diametri 110 mm gacha boʻlgan PVX quvurlarni karnaysimon boʻgʻinlarga yigʻish ishlari qoʻlda bajarilishi lozim. Kattaroq diametrli quvurlar uchun taranglashtiruvchi montaj moslamalaridan foydalanish kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш170. Tik quvurlar va burilma quvur oʻtkazgichlarda oʻrnatiladigan tayanch qisqich (xomut)larni ularning loyihaviy holatda oʻrnatilgan sanitariya-texnika jihozlariga ulanganidan soʻng mahkamlash lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш7-§. Yer ostiga yotqiziladigan polimer quvurlardan suv taʼminoti va oqova suvlarni chiqarib yuborish tarmoqlarini montaj qilish
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш171. Suv taʼminoti va oqova suvlarni chiqarib yuborish tarmoqlarini yotqizish ishlari SHNQ 3.01.01-22 ga muvofiq bajarilishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишPolimer quvur oʻtkazgichlarda ulanishlar soni minimal boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш172. Transheyaning tubi boʻylab kengligi quvur oʻtkazgichning tashqi diametridan kamida 40 cm ga kattaroq boʻlishi kerak. Zich va qattiq tuproqlarda quvurlarni yotqizishdan oldin transheyaning tubida 10 cm dan kam boʻlmagan qalinlikda qum toʻshamasini bajarish lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишUzun oʻlchamli quvurlarni yotqizishda va transheyalarni tor tutqichli zanjirli ekskavator bilan qazishda transheya kengligini kamaytirishga yoʻl qoʻyiladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш173. Polimer oqova suvlarni chiqarib yuborish quvur oʻtkazgichlarni yotqizishdan oldin transheya tubini nishabga qarab rejalashtirib tekislash lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишTransheyaga yotqizilgan quvur oʻtkazgich oʻz oʻqi boʻylab (vertikal) tekislanishi, siqilishi, tuproq bilan toʻldirilishi va zichlashtirilib mahkamlanishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишQuvur oʻtkazgichlar va ularning elementlari rejalashtirilib tekislangan yuzaga yotqizilishi, yuzada shisha boʻlaklari, oʻtkir toshlar, chaqiqtoshlar va shu kabilar boʻlmasligi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш174. Karnaysimon uchlarga ulanadigan quvurlar montajini transheyaning tubida, ajralmaydigan ulanishlarni esa transheyaning chetida amalga oshirilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш175. Yotqizishdan oldin polimer quvurlar yoriqliklar, kesik joylar, chizilishlar va boshqa mexanik shikastlanishlar mavjudligini aniqlash uchun puxta tekshirilishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишNuqsonlari aniqlangan quvurlar montaj qilish jarayonidan olib tashlanishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишOqova suvlarni chiqarib yuborish tarmoqlarini yotqizishda plastmassa quvurlarning halqaligi quvur diametrining 0,02 nisbatidan oshmasligi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш176. Transheya boʻylab yotqizilgan quvurlar soni bir smenadagi ishlari samaradorligidan kelib chiqib aniqlanishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишQish davrida, havo harorati 0℃ dan past boʻlganda, quvurlar transheyada montaj qilinishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишPolimer quvurlar (shu jumladan rezina halqalar yordamida ulanishlar) havo harorati minus 10℃ dan past boʻlmagan paytda montaj qilinishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш177. Polimer quvurlar boshqa tarmoqlar bilan bir vaqtning oʻzida tuproqda, tonnelda yoki kanallarda yotqiziladigan issiqlik taʼminoti va issiq suv taʼminoti uchun poʻlat quvurlari hamda elektr kabellari toʻliq montaj qilinib, izolyatsiya ishlari tugatilgandan soʻng montaj qilinishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш178. Karnaysimon uchlarga ulanadigan bosimli quvurlar quyidagicha ulanishi lozim:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишquvurning silliq uchini ifloslanishdan va yogʻlardan tozalash;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишquvurning silliq uchida uning ikkinchi quvurning qarnaysimon uchiga kirishi chuqurligini belgilash;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишzichlashtiruvchi halqani karnaysimon uchidagi novchaga joylashtirish;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишquvurning silliq uchini va zichlashtiruvchi halqani (glitserin yoki sovun eritmasi bilan) moylash;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишquvurning silliq uchini biriktiruvchi qismning karnaysimon uchidagi belgilangan chuqurlikgacha kirgizish;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишquvurlarning uchlari zavodda yoki montaj qilish joyida shakllantirilgan 15⁰ li burchak ostida tashqi faskaga ega boʻlishi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишDiametri 110 mm gacha boʻlgan karnaysimon boʻgʻinlarni yigʻish ishlari qoʻlda bajarilishi lozim. Kattaroq diametrli quvurlar uchun taranglashtiruvchi montaj moslamalaridan foydalanish kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишZichlashtiruvchi halqaning toʻgʻri oʻrnatilishi va ulanish boʻgʻinining toʻgʻri bajarilishi 0,5 mm qalinlikdagi oʻlchagich bilan tekshirilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш179. Karnaysimon uchlarga ulanishlarni tashqi havo harorati noldan past boʻlmagan paytda amalga oshirilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишZichlashtiruvchi halqalar montaj qilishdan oldin iliq xonada saqlanishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш180. Choʻntaklar va xandaqlarni tuproqning himoya qatlami bilan toʻldirishda quvur oʻtkazgichlarning ulanishlari ularning germetikligini dastlabki sinovlari oʻtkazilgunga qadar ochiq holda qoldirilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишChoʻntaklarni toʻldirish va xandaqlardagi tuproqni zichlash ishlari mexanik moslamalar yordamida amalga oshirilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш181. Quduqlardagi uzellari quvur oʻtkazgichlarni yotqizish bilan bir vaqtda montaj qilinishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишQuvur oʻtkazgichlarda oʻrnatiladigan oqimni toʻxtatish va boshqarish armaturalari flanetslariga boltlar bilan mahkam tortmasdan turib himoya tuproq qatlami bilan toʻldirishi kerak. Boltli ulanishlarni yakuniy mahkamlash bevosita tizimni gidravlik sinovdan oʻtkazishdan oldin amalga oshirish lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш182. Quvur oʻtkazgichlarni tuproq bilan koʻmishdan avval quvurning yuqori qismida qalinligi 30 sm dan kam boʻlmagan qumli yoki mahalliy yumshoq tuproqdan himoya qatlami bilan koʻmilishi lozim. Bunda, tuproq tarkibida qattiq qoʻshimchalar (chaqiqtosh, tosh, gʻisht va shu kabilar) boʻlmasligi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишQuvur oʻtkazgichlarni tuproq bilan zachlash qoʻlda, mexanizatsiyalashmagan usulda bajarilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишTransheya devori va quvur oʻrtasidagi choʻntak (boʻshliq)lardagi tuproq, shuningdek butun himoya qatlami, loyihada belgilangan siqilish koeffitsiyentiga erishgunga qadar qoʻl asboblari yordamida mexanik ravishda zichlashtirilishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш10 sm qalinlikdagi birinchi himoya qatlami bevosita quvur oʻtkazgich ustidan, qoʻl asboblari yordamida zichlashtirilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш183. Bosimli quvur oʻtkazgichlarda haroratning oʻzgarishi natijasida yuzaga keladigan kuchlanishni kamaytirish maqsadida (plyus 10℃ dan yuqori haroratda yotqizishda) quyidagilar taʼminlanishi lozim:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишquvur oʻtkazgichni “ilon izi” qilib yotqizish;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишquvur oʻtkazgichni tuproq bilan koʻmishdan oldin sovuq suv bilan toʻldirish;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишquvur oʻtkazgichni tuproq bilan kunning salqin vaqtida koʻmish.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш9-bob. Quvur oʻtkazgichlarni sinovdan oʻtkazish va foydalanishga topshirish
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш184. Bosimli va bosimsiz (oʻzioqar) suv taʼminoti va oqova suvlarni chiqarib yuborish quvur oʻtkazgichlari ikki marotaba (dastlabki va yakuniy) gidravlik yoki pnevmatik usullarda mustahkamlikka va zichlikka (germetiklikka) sinovdan oʻtkazilishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш185. Transheyalarni koʻmishdan oldin hamda armaturalarni (gidrantlar, xavfsizlik klapanlari, vantuzlar (quvurdan havo chiqarish moslamasi) va shu kabilar) oʻrnatishdan avval quvur oʻtkazgichlarni mustahkamlikka sinash lozim. Bunda, dastlabki sinash uchun (ortiqcha) gidravlik bosimi hisobiy ishchi bosimning 1,5 koeffitsiyentga koʻpaytirilgan qiymatga teng boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш186. Quvur oʻtkazgichlarni mustahkamlikka yakuniy sinovlar transheyalar koʻmilgandan keyin va quvur oʻtkazgichning maʼlum qismida barcha ishlar tugagallandan soʻng bajarilishi lozim. Bunda, gidrantlar, xavfsizlik klapanlari, vantuzlar oʻrnatilishidan avval ularning oʻrniga tiqin (zaglushka)lar oʻrnatilishi kerak. Yakuniy sinovda gidravlik bosim hisobiy ishchi bosimining 1,3 koeffitsiyentga koʻpaytirilgan qiymatga teng boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш187. Zichlashtiruvchi halqalar bilan karnaysimon uchlarga ulangan bosimli polimer quvur oʻtkazgichlarni sinovdan oʻtkazishdan oldin quvur oʻtkazgichning uchlarida va burilmalarida vaqtincha yoki doimiy tirgaklar oʻrnatilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш188. Bosimli quvur oʻtkazgichlarni dastlabki gidravlik sinovdan oʻtkazish quyidagicha amalga oshirilishi kerak:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишquvur oʻtkazgichni suv bilan toʻldirish va uni 2 h davomida bosimsiz ushlab turish;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишquvur oʻtkazgichda sinov bosimini yaratish va uni 0,5 h davomida ushlab turish;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишsinov bosimini hisobiy bosimigacha pasaytirish va quvur oʻtkazgichni tekshirish (koʻzdan kechirish).
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишQuvur oʻtkazgichni kamida 0,5 h davomida ishchi bosimi ostida ushlab turish lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишQuvur oʻtkazgich qobigʻida deformatsiya vujudga kelish ehtimoli boʻlganligi sababli, unga toʻliq barqarorlashgunga qadar suv quyib turish orqali quvur oʻtkazgichdagi sinov yoki ishchi bosimini ushlab turish lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишSinov bosimi ostida quvurlarda, ulanish boʻgʻinlarida va biriktiruvchi qismlarda yoriqliklar aniqlanmasa, shuningdek ishchi bosim ostida suv oqishlari kuzatilmasa, quvur oʻtkazgich dastlabki gidravlik sinovdan oʻtgan deb hisoblanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш189. Katta diametrli quvurlardan oʻzioqar oqova suvlarni chiqarib yuborish tarmoqlarining dastlabki va yakuniy sinovlari pnevmatik usulda amalga oshirishga yoʻl qoʻyiladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишDastlabki sinovlar transheyani yakuniy koʻmilishidan oldin 0,05 MRa havo bosimi ostida, 15 min davomida ushlab turish bilan amalga oshirilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишBunda, payvandlangan, yopishtirilgan va boshqa turdagi ulanish boʻgʻinlari koʻzdan kechirilishi, sizib chiqayotgan havo tovushga yoki sovun emulsiyasi qoplangan ulanish boʻgʻinlarida hosil boʻlgan pufakchalarga qarab ulanishdagi zaif joylari aniqlanishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишPnevmatik usuldagi yakuniy sinovlar sinovdan oʻtkazilayotgan quvur oʻtkazgichning oʻrtasidagi quvur ustida yerosti suvlari sathi 2,5 m dan kam boʻlganda amalga oshirilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишYakuniy pnevmatik sinovlar har 20 — 100 m uzunlikdagi uchastkalarda oʻtkazilishi lozim. Bunda, quvur oʻtkazgichning eng yuqori va eng pastki nuqtalari orasidagi farq 2,5 m dan oshmasligi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишPnevmatik sinovlar quvur oʻtkazgich koʻmilganidan 48 h oʻtganidan keyin boshlanishi kerak. Siqilgan havoning ortiq sinov bosimi quyidagi 6-jadvalga muvofiq olinadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш6-jadval | |||
Oʻzioqar oqova suvlarni chiqarib yuborish quvur oʻtkazgichlarini pnevmatik sinashdagi siqilgan havoning sinov bosimi | |||
Quvur oʻqidan erosti suvlarigacha chuqurlik, h, m | Sinov bosimi, MRa | Bosimning pasayishi, | |
ortiqcha boshlangʻich, r | yakuniy, r1 | ||
h = 0 | 0,0100 | 0,0070 | 0,0030 |
0 < h < 0,5 | 0,0155 | 0,0124 | 0,0031 |
0,5 < h < 1 | 0,0210 | 0,0177 | 0,0033 |
1 < h < 1,5 | 0,0265 | 0,0231 | 0,0034 |
1,5 < h < 2 | 0,0320 | 0,0284 | 0,0036 |
2 < h < 2,5 | 0,0375 | 0,0338 | 0,0037 |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш190. Zichlilikka oʻtkaziladigan yakuniy gidravlik sinovi quyidagicha amalga oshirilishi kerak:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишquvur oʻtkazgichda hisobiy ishchi bosimiga teng bosim yaratilishi va 2 h davomida saqlanishi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишbosim 0,02 MRa ga tushganda, qoʻshimcha suv berilishi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишbosim 10 min dan koʻp boʻlmagan vaqt ichida sinov darajasidagi bosimgacha koʻtarilishi va 2 h davomida saqlanishi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишSinov bosimida quvur oʻtkazgichdagi suvning haqiqiy oqib ketishi mazkur SHNQning 7-jadvalida koʻrsatilgan qiymatlardan oshmasa, quvur oʻtkazgich yakuniy gidravlik sinovdan oʻtgan deb hisoblanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш191. Oʻzioqar oqova suvlarni chiqarib yuborish tarmoqlarining gidravlik sinovi quduqlarda gidroizolyatsiya ishlari tugallangandan soʻng ikki bosqichda: dastlabki (quduqsiz) va yakuniy (quduqlar bilan birga) sinovlar amalga oshirilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш192. Oqova suvlarni chiqarib yuborish quvur oʻtkazgichlarining quduqlar bilan birga oʻtkaziladigan yakuniy sinovi ishlarni bajarish loyihasi va texnologik xaritalarga muvofiq amalga oshirilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш193. Polimer ichki quvur oʻtkazgich tizimlarining gidravlik sinovlari muhit harorati musbat darajada boʻlganda, oxirgi payvandlangan yoki yopishtirilgan ulanishlar bajarilgandan keyin 24 h oʻtkazib amalga oshirilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш194. Yogʻin suvlarni oqizish quvurlari ichki tizimlarining gidravlik sinovlari ularning tik quvurlarini toʻliq balandligigacha suv bilan toʻldirish orqali amalga oshirilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишSinovlar quvur oʻtkazgichlarni tashqi tekshirish va koʻzga koʻrinar nuqsonlarni bartaraf etishdan keyin amalga oshirilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишYopishtirib ulangan quvur oʻtkazgichlarning gidravlik sinovlari oxirgi ulanishlar bajarilgandan keyin 24 h oʻtkazib amalga oshirilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишTik quvurni suv bilan toʻldirgandan keyin 20 min davomida undagi suv sathi pasaymasa va tashqi koʻzdan kechirishda suv oqishlar kuzatilmasa yoki boshqa nuqsonlar aniqlanmasa yogʻin suvlarni oqizish tizimi sinovdan oʻtgan deb hisoblanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш7-jadval | ||
Quvur oʻtkazgichning 1 km uzunlikdagi uchastkasida yakuniy germetiklik sinovlari paytida yoʻl qoʻyilgan suv oqib ketishi darajasi | ||
Quvurning tashqi diametri, mm | Quvurlar uchun yoʻl qoʻyilgan suv oqib ketishi darajasi, l/min | |
ajralmaydigan (payvandlangan, yelimlangan) ulanishlar bilan ulangan | zichlashtiruvchi halqalar bilan karnaysimon uchlarga ulangan | |
63 — 75 | 0,2 — 0,24 | 0,3 — 0,5 |
90 — 110 | 0,26 — 0,28 | 0,6-0,7 |
125 — 140 | 0,35 — 0,38 | 0,9 — 0,95 |
160 — 180 | 0,42 — 0,6 | 1,05 — 1,2 |
200 | 0,56 | 1,4 |
250 | 0,7 | 1,55 |
280 | 0,8 | 1,6 |
315 | 0,85 | 1,7 |
355 | 0,9 | 1,8 |
400 — 450 | 1,1-0,5 | 1,95 — 2,1 |
500 — 560 | 1,1 — 1,15 | 2,2 — 2,3 |
630 | 1,2 | 2,4 |
710 | 1,3 | 2,55 |
800 | 1,35 | 2,70 |
900 | 1,45 | 2,90 |
1000 | 1,5 | 3,0 |
1200 | 1,6 | 3,0 |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш195. Polimer quvur oʻtkazgichlarning pnevmatik sinovlari yer ustida yotqizilishi quyidagi hollarda amalga oshirilishi kerak:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишmuhit harorati 0℃ dan past boʻlganda;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишtexnik sabablarga koʻra suvdan foydalanish mumkin boʻlmaganda;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишsinov uchun zarur boʻlgan miqdorda suv mavjud boʻlmaganda.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишPolimer quvur oʻtkazgichlarni pnevmatik sinovdan oʻtkazish usullari va sinov paytida xavfsizlik talablari loyihada belgilanishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш196. Quvur oʻtkazgichlarni foydalanishga qabul qilish SHNQ 3.01.04-19 ga muvofiq amalga oshirilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш10-bob. Polimer quvurlarni montaj qilishda xavfsizlik choralari
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш197. Polimer quvurlarni montaj qilishda SHNQ 3.01.02-23 talablariga rioya etilishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш198. Payvandlash uskunalari va elektr simlari izolyatsiyasi koʻzdan kechirilishi, shuningdek quvurlarni uchlariga mexanik ishlov beruvchi asboblarning ishlashi texnik tekshiruvdan oʻtkazilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш199. Payvandlash rejimi parametri qiymatlari har bir polimer turi uchun belgilangan texnologik talablarga javob berishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш200. Saqlash va montaj qilish paytida quvurlar atrof-muhitga zararli moddalar chiqarmasligi va bevosita aloqa qilganda inson organizmiga taʼsir qilmasligi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш201. Quvurlarni montaj qilish vaqtida yongʻin xavfsizligi taʼminlanishi kerak. Yongʻin sodir boʻlganda yongʻin-qutqaruv xizmatiga xabar berish va mavjud yongʻin oʻchirish vositalaridan (suv, koʻpik, qum, koshma va shu kabilar) foydalangan xolda yongʻinni bartaraf etish choralarini koʻrish zarur.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишYopiq xonalarda oʻtkazilgan quvurlarda yongʻin oʻchirishda nafas olish va koʻrish organlarini himoyalovchi shaxsiy himoya vositalaridan foydalanish kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш202. Gidravlik va pnevmatik sinovlar quvur oʻtkazgichlar ishonchli mahkamlangandan soʻng, ularning uchlarida va burilishlarida tirgaklar oʻrnatilgandan keyin amalga oshirilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш203. Quvur oʻtkazgichlarni montaj qilish va sinovdan oʻtkazish paytida zina va narvonlarni ularga suyantirish yoki quvur oʻtkazgichlar ustida yurishga yoʻl qoʻyilmaydi. Quvurlarni bolgʻa bilan urib chiqish, shuningdek ularni trensheya yoki qurilish konstruksiyalari devorlaridan tortib olishga yoʻl qoʻyilmaydi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш11-bob. Polimer quvurlarni tashish va saqlash
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш204. Polimer quvurlar va biriktiruvchi qismlari yuk tashuvchi transport vositasida yuklarni yuklash, mustahkamlash va mexanik shikastlanishini oldini olishga doir texnik shartlarga rioya qilgan holda amalga oshirilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишTashish bilan bogʻliq boʻlgan barcha ishlar ishlab chiqaruvchining yoʻriqnomasida belgilangan muhit haroratidan past boʻlmagan sharoitda amalga oshirilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш205. Quvur va qismlarni yuklash va tushirishda havoning salbiy haroratlarda ularni zarbalardan va mexanik shikastlanishlaridan ehtiyot qilish lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш206. Polimer quvurlarni oʻramlarda, gʻaltaklarga oʻralgan holda, katta diametrli quvurlar esa alohida qadoqlangan paketlarda yoki alohida-alohida tashish va saqlash lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш207. Quvurlarni omborlarda saqlashda ishlab chiqaruvchining yoʻriqnomalarida koʻrsatilgan shartlarga rioya qilish lozim. Bunda, quvurlar toʻplamining balandligi 3 m dan oshmasligi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишGʻaltaklarga oʻralgan quvurlarni faqat vertikal holatda saqlanishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишBiriktiruvchi qismlar faqat qadoqlangan holda saqlanishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишQuvurlar va biriktiruvchi qismlarning mexanik shikastlanishdan, deformatsiyadan, ichiga neft mahsulotlari va yogʻlarning tushishidan, ichki yuzasining ifloslanishidan, quyosh nuri taʼsiridan ximoyalanishini taʼminlash lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш208. Suv taʼminoti va oqova suvlarni chiqarib yuborish tizimlari quvur oʻtkazgichlarida qoʻllaniladigan polimer quvurlar va biriktiruvchi qismlari (fitinglar) GOST ISO/IEC 15420-2010 boʻyicha shtrix-kodli tamgʻalarga ega boʻlishi lozim (mazkur SHNQning 8-ilova).
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишSHNQ 2.04.04-24 “Polimer materiallardan yasalgan suv taʼminoti va oqova suvlarni chiqarib yuborish tizimlarining quvur oʻtkazgichlarini loyihalash va montaj qilish” shaharsozlik normalari va qoidalariga
1-ILOVA
1-ILOVA
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишQuvurlarning xizmat qilish muddatining bosim va tashiladigan muhit haroratiga bogʻliqligi
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишQuvurlarning xizmat qilish muddatining bosim va tashiladigan muhit haroratiga bogʻliqligi quyidagi 8-jadvalda keltirilgan.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш8-jadval | |||||
Harorat | Xizmat qilish muddati, yil | Quvur turi | |||
PN 10 | PN1S | PN 20 | PN 25 | ||
Yoʻl qoʻyilgan ortiqcha bosim, kgf/sm2 | |||||
20℃ | 10 | 13,5 | 21,7 | 27,1 | 33,9 |
25 | 13,2 | 21,1 | 26,4 | 33,0 | |
50 | 12,9 | 20,7 | 25,9 | 32,3 | |
30℃ | 10 | 11,7 | 18,8 | 23,5 | 9,3 |
25 | 11,3 | 18,1 | 22,7 | 28,3 | |
50 | 11,1 | 17,7 | 22,1 | 27,7 | |
40℃ | 10 | 10,1 | 16,2 | 20,3 | 25,3 |
25 | 9,7 | 15,6 | 19,5 | 24,3 | |
50 | 9,2 | 14,7 | 18,4 | 23,0 | |
50℃ | 10 | 8,7 | 13,9 | 17,3 | 21,7 |
25 | 8,0 | 12,8 | 16,0 | 20,0 | |
50 | 7,3 | 11,7 | 14,7 | 18,3 | |
60℃ | 10 | 7,2 | 11,5 | 14,4 | 18,0 |
25 | 6,1 | 9,8 | 12,3 | 15,3 | |
50 | 5,5 | 8,7 | 10,9 | 13,7 | |
70℃ | 10 | 5.3 | 8.5 | 10.7 | 13.3 |
25 | 4.5 | 7.3 | 9.1 | 11.3 | |
50 | 4,3 | 6.8 | 8.5 | 10.7 | |
80℃ | 5 | 4,3 | 6.9 | 8.7 | 10.8 |
10 | 3,9 | 6.3 | 7.9 | 9.8 | |
25 | 3,7 | 5.9 | 7.5 | 9.2 | |
95℃ | 1 | 3,9 | 6.7 | 7.6 | 8.5 |
5 | 2,8 | 4.4 | 5.4 | 6.1 | |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишSHNQ 2.04.04-24 “Polimer materiallardan yasalgan suv taʼminoti va oqova suvlarni chiqarib yuborish tizimlarining quvur oʻtkazgichlarini loyihalash va montaj qilish” shaharsozlik normalari va qoidalariga
2-ILOVA
2-ILOVA
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишPolimer quvurlarning tasniflanishi
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1. Bosimli quvurlar uchun maksimal ishchi bosimiga (MOR) qarab quvurlarning tashqi diametri va devor qalinligi oʻrtasidagi nisbati belgilangan, jumladan:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш0,25; 0,32; 0,4; 0,6; 1; 1,6; 2; 2,5 MRa quyidagi formula boʻyicha aniqlanadi:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(1)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишbu yerda:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишR — doimiy foydalanishda quvur oʻtkazgichdagi muhitning yoʻl qoʻyiladigan maksimal ishchi bosimi (MOR), MRa; MOR quvur oʻtkazgich elementlarining fizik hamda mexanik xususiyatlarini hisobga oladi va quyidagi formula boʻyicha hisoblanadi:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишMOP=20MRS/(C (SDR-1)) (2)
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишMRS — minimal davomli mustahkamlik;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишSDR — standart oʻlchov nisbati;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишDn — quvur oʻtkazgichning tashqi diametri, m (mm);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишs — quvur oʻtkazgichning devori qalinligi, m (mm);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш[σ] — uzoq muddatli mustahkamligidan kelib chiqadigan hisobiy mustahkamlik, MRa.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2. Xalqaro tasniflarda quvurlar “S” seriyasi bilan va “SDR” standart nisbati boʻyicha belgilanadi va ularning qiymatlari quyidagi formulalar bilan aniqlanadi:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(2)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(3)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3. Maksimal ishchi bosimi (MOR) “S” va “SDR” ning oʻzaro nisbati bilan bogʻliqligi quyidagi formulalar bilan aniqlanadi:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(4)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишbu yerda:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишMRS — minimal uzoq muddatli mustahkamlik, MRa;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишc — xavfsizlik koeffitsiyenti zaxirasi, har bir turdagi material uchun belgilanishi va tegishli meʼyoriy hujjatlarda koʻrsatilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш4. Oqova suvlarni chiqarib yuborish quvurlari halqaning qattiqligi boʻyicha sinflarga boʻlinadi G0, kPa va quyidagi formulalar bilan aniqlanadi:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(5)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишbu yerda:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишE0 — materialning elastik moduli, kPa;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишdm — quvur kesimining oʻrtacha diametri, m (mm);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишμ — quvur materialining Puasson koeffitsiyenti.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишG0 < 2500 boʻlganda quvur “qattiq emas”, G0 ~ 2500 – 5000 — “yarim qattiq”, G0 = 5000 — 10000 — “qattiq” deb hisoblanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш5. Polimer quvurlari materiallari xususiyatlarining asosiy koʻrsatkichlari quyidagi 9-jadval boʻyicha qabul qilinadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишQuvurlar va biriktiruvchi qismlarni ishlab chiqarishda qoʻllaniladigan polimer materiallarning asosiy fizik-mexanik xususiyatlari
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш9-jadval | ||||||||
Koʻrsatkich | Material uchun koʻrsatkichlar qiymatlari | |||||||
PND | PVD (PNP) | PVX | PP | Oʻzaro bogʻlangan PE | Xlor-langan PVX | Shisha-plastik | ||
PVP | PSP | |||||||
Zichligi, g/sm3 | 0,94-0,96 | 0,93-0,94 | 0,91-0,93 | 1,4 | 0,91 | 0,93-0,95 | 1,57 | 1,6-2,2 |
Choʻzilishdagi oquvchanlik chagarasi, MPa | 20 — 25 | 15 — 18 | 10 — 12 | 50 — 56 | 25 — 28 | 18 — 26 | 50 — 55 | 40 — 200* |
Uzilishi paytida choʻzilishi, % | 800 | 800 | 600 | 50 | >200 | 200 — 500 | 70 — 120 | 0,4 — 1,4 |
Elastiklik moduli, MPa | 800 | 600 | 200 | 3000 | 1200 | 550 — 800 | 2900 | 5000 — 25000** |
Harorat chiziqli kengayishi koeff., 10-4 °C-1 | 2 | 2 | 2 | 0,7 | 1,5 | 1,2 — 1,4 | 0,62 | 0,18 — 0,3 |
Hisobiy mustahkamlik, MPa | 5-6,3 | 5 | 2,5 — 3,2 | 10 — 12,5 | 5-6,3 | 6,3 | 10 | 10 — 30** |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш* Fenol-formaldegid, poliefir i epoksid qatronlar uchun.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш** Oʻqlarning yoʻnalishlari boʻyicha.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишIzoh: Quvurlarning marka (tur)lari GOST 33366.1-2015 boʻyicha berilgan.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишSHNQ 2.04.04-24 “Polimer materiallardan yasalgan suv taʼminoti va oqova suvlarni chiqarib yuborish tizimlarining quvur oʻtkazgichlarini loyihalash va montaj qilish” shaharsozlik normalari va qoidalariga
3-ILOVA
3-ILOVA
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишPlastik quvurlar va fitinglarning kimyoviy chidamliligi boʻyicha kombinatsiyalangan tasnif jadvali
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1-§. Tasnif jadvalini qoʻllash doirasi
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1. Ushbu maʼlumotda quvur materiallarining maʼlum harorat oraligʻida, suyuqliklar taʼsirida kimyoviy chidamliligi tasnifini berilgan.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишUshbu tasnifga kiruvchi quvur materiallari quyidagilardan iborat:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишPast zichlikdagi polietilen — PE-LD1;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишYuqori zichlikdagi polietilen — PE-HD2;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишPolipropilen — PP;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишPoli(vinilxlorid), plastiklashtirilmagan — PVC-U;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишPoli(vinilxlorid), xlorlangan — PVC-C;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишPolibuten — PB;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишAkrilonitril/butadiyen/stirol — ABS;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишPoli (viniliden ftorid) — PVDF;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишOʻzaro bogʻlangan polietilen — PE-X3.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишQuvur markalari GOST 33366.1-2015 ga muvofiq berilgan.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишPE-LD va PE-HD eski belgilari saqlanib qolgan, chunki sinovlarning aksariyati PE uchun yangi belgilar qabul qilinishidan oldin amalga oshirilgan. MD quvurlari uchun qiymatlar PE-HD uchun berilgan qiymatlarga mutanosib deb hisoblash mumkin.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишPE-X ustunida koʻrsatilgan qiymatlar silan bilan oʻzaro bogʻlangan polietilen uchun olingan, lekin koʻp hollarda ular boshqa oʻzaro bogʻlovchi moddalar (peroksidlar, nurlanish va b.) yordamida ishlab chiqilgan PE-X uchun ham qoʻlanilishi mumkin.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишQuvurlarning ushbu ilovada keltirilmagan kimyoviy moddalarga chidamliligi ISO/TR 10358:1993 ga muvofiq qabul qilinishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2. Ushbu ilovada keltirilgan 10-jadvalda keltirilgan kimyoviy chidamlilik tasnifi: S (qoniqarli); L (cheklangan) yoki NS (qoniqarsiz) — faqat ichki va tashqi mexanik zoʻriqishlarga duchor boʻlmagan quvurlar uchun qoʻllanilishi mumkin (masalan, ichki bosim, egilish kuchlanishlari tufayli).
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишSuyuqliklarni bosim ostida yoki boshqa zoʻriqishlar mavjud boʻlganda, suyuqliklarni tashuvchi quvur va fitinglarning hatti-harakatini baholash uchun, dastlabki tasniflanishi S yoki L boʻlgan hollarda Oʻz MSt ISO 175:2024 ga muvofiq qoʻshimcha sinovlarni oʻtkazish kerak boʻladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишMaterialning atrof-muhit taʼsiridan yorilishga moyilligini baholash uchun Oʻz MSt ISO 22088-3:2024 ga muvofiq sinovlar oʻtkazilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишQuvur materialining yoki tashiladigan suyuqlikning boshqa xususiyatlari (masalan, suyuqlikni oʻtkazuvchanligi; suyuqlikning toksikligi, yonuvchanligi va shu kabilar) alohida koʻrib chiqilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2-§. Qoʻllaniladigan belgilar va ularning tariflari
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3. Quyidagi belgilar qimyoviy moddalar bilan aloqa qilganda quvurlarning hatti-harakatini koʻrsatish uchun qoʻllaniladi:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишS — qoniqarli qarshilik. Quvurlar bosim yoki boshqa zoʻriqishlarga duchor boʻlmaydigan joylarda ishlatilishi mumkin; bosimga duchor boʻlgan joylarda qoʻllash uchun yakuniy baholash bosim ostida oʻtkaziladigan sinovlarga asoslanishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишL — cheklangan qarshilik. Quvurlar bosim yoki boshqa zoʻriqishlarga duchor boʻlmaydigan, ammo maʼlum darajada korroziyaga uchraydigan joylarda ishlatilishi mumkin; bosimga duchor boʻlgan joylarda qoʻllash uchun yakuniy baholash bosim ostida oʻtkaziladigan sinovlarga asoslanishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишNS — qoniqarsiz qarshilik. Quvurlar jiddiy taʼsirlarga duchor boʻlishi mumkin: ular bosim yoki bosimsiz sharoitlarda ishlatilmaydi. Bosim ostida sinovlarni oʻtkazishdan mantiq yoʻq, chunki quvurlar bu sinovlarga bardosh bera olmaydi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3-§. Suyuqliklarni tavsiflash uchun qoʻllaniladigan belgilar
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш4. 1-ustunda — suyuqlikning identifikatsiya raqami.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2-ustun — suyuqliklar eng keng tarqalgan nomlar, shu jumladan umumiy va savdo nomlari boʻyicha ingliz alifbosi tartibida keltirilgan.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишBaʼzi kimyoviy moddalar uchun sinonimlar birinchi yoki eng koʻp ishlatiladigan nomiga havola qilingan holda ham berilgan.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишBaʼzi hollarda qoʻshimcha maʼlumotlar taqdim etiladi, xususan:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишSubl. — shishadigan;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишDec. — parchalanadigan.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3-ustunda — kerak boʻlganda, erish haroratlari (temp.pl.), texnik tozalikdagi suyuqliklarga tegishli qiymatlar koʻrsatilgan;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш4-ustunda — zarurat boʻlgan hollarda qaynash harorati (temp.kip.) koʻrsatilgan, qiymatlar, agar boshqachasi koʻrsatilmagan boʻlsa, standart atmosfera bosimida texnik tozalikdagi suyuqliklarga tegishli.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш5-ustunda — suyuqlikning konsentratsiyasi va/yoki tozaligi quyidagi belgilar yordamida koʻrsatilgan:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишDil.sol. — 10 foizga teng yoki undan kam konsentratsiyagacha suyultirilgan suvli eritma;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишSol. — konsentratsiyasi 10 foizdan yuqori boʻlgan, ammo toʻyinmagan suvli eritma;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишSat.sol. — 20℃ da tayyorlangan toʻyingan suvli eritma.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишtg — tozaligi kamida texnik darajada (technical-grade);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишtg-s — texnik sinfi, qattiq (technical grade, solid);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишtg-l — texnik navi, suyuqlik (technical grade, liquid);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишtg-g — texnik koʻrinishi, gaz (technical grade, gas);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишwork.sol. — konsentratsiyaning ishchi eritmasi (working solution), odatda tegishli sanoatda qoʻllaniladi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишsusp. — suspenziya (suspension), qattiq moddaning toʻyingan eritmasi, 20℃ taʼsirida. Konsentratsiya, agar boshqachasi koʻrsatilmagan boʻlsa, 20℃ da vazni boʻyicha foizda keltirilgan.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш6-ustun — kimyoviy chidamlilik aniqlanadigan sinov harorati.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш7-ustun va boshqalar — quvur materiallarining kimyoviy chidamliligi ushbu ilovaning mazkur ilovaning 1-bandda keltirilgan tasnifga muvofiq berilgan.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш|
10-jadval |
||||||||||||||
|
Kimyoviy chidamlilik tasnifi |
||||||||||||||
|
T/r |
Kimyoviy modda |
Erish harorati, ℃ |
Qaynash harorati, ℃ |
Konsen-ya, |
Modda harorati |
Quvur materiali |
||||||||
|
PE- LD |
PE- HD |
PP |
PB |
PVC- U |
PVC- C |
ABS |
PVDF |
PE- X |
||||||
|
16. |
Aluminiy xloridi — AlCl₃ |
sat.sol. |
20 |
S |
S |
S |
S |
S |
S |
S |
S |
|
||
|
50 |
S |
S |
S |
|
||||||||||
|
60 |
S |
S |
S |
S |
S |
S |
S |
|
||||||
|
80 |
S |
S |
|
|||||||||||
|
100 |
L |
S |
|
|||||||||||
|
17. |
Aluminiy ftoridi — AlF3 |
250 |
susp. |
20 |
S |
S |
S |
S |
S |
S |
S |
S |
|
|
|
50 |
S |
S |
S |
|
||||||||||
|
60 |
S |
S |
S |
S |
S |
S |
S |
|
||||||
|
100 |
S |
|
||||||||||||
|
18. |
Aluminiy gidroksidi — Al(OH)3 |
susp. |
20 |
S |
S |
S |
S |
S |
S |
S |
|
|||
|
50 |
S |
S |
|
|||||||||||
|
60 |
S |
S |
S |
S |
S |
S |
|
|||||||
|
100 |
S |
|
||||||||||||
|
22. |
Aluminiy sulfat (aluminiy sulfat eritmasi) — Al₂(SO₄)₃ |
sat.sol. |
20 |
S |
S |
S |
L |
S |
S |
S |
S |
|
||
|
50 |
|
|
|
|
|
S |
S |
S |
|
|||||
|
60 |
S |
S |
S |
NS |
S |
S |
|
S |
|
|||||
|
100 |
|
|
|
|
|
|
|
S |
|
|||||
|
23. |
Suvli, texnik ammiak — NH4OH. |
|
|
sat.sol. |
20 |
S |
S |
S |
S |
S |
S |
S |
L |
|
|
50 |
|
|
|
|
|
S |
S |
|
|
|||||
|
60 |
S |
S |
S |
S |
S |
S |
|
|
|
|||||
|
26. |
Ammoniy asetati — C₂H₇NO₂ |
sat.sol. |
20 |
|
|
S |
|
|
|
|
S |
|
||
|
60 |
|
|
S |
|
|
|
|
S |
|
|||||
|
100 |
|
|
|
|
|
|
|
S |
|
|||||
|
27. |
Ammoniy gidroftoridi (biftorid) — H4(HF2), |
|
|
sat.sol. |
20 |
|
|
|
S |
|
|
|
|
|
|
60 |
|
|
|
S |
|
|
|
|
|
|||||
|
28. |
Ammoniy karbonati — (NH4)2CO3 (Dec. 58°C da) |
|
|
sat.sol. |
20 |
S |
S |
S |
S |
S |
|
S |
S |
|
|
50 |
|
|
|
|
|
|
S |
S |
|
|||||
|
60 |
S |
S |
S |
S |
S |
|
|
S |
|
|||||
|
100 |
|
|
|
|
|
|
|
S |
|
|||||
|
120 |
|
|
|
|
|
|
|
S |
|
|||||
|
29. |
Ammoniy xloridi (nashatir) — NH4Cl |
|
|
sat.sol. |
20 |
S |
S |
S |
S |
S |
S |
S |
S |
|
|
50 |
|
|
|
|
|
S |
S |
S |
|
|||||
|
60 |
S |
S |
S |
S |
S |
S |
|
S |
|
|||||
|
100 |
|
|
|
|
|
|
|
S |
|
|||||
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш|
T/r |
Kimyoviy modda |
Erish harorati, ℃ |
Qaynash harorati, ℃ |
Konsen-ya, |
Modda harorati |
Quvur materiali |
||||||||
|
PE- LD |
PE- HD |
PP |
PB |
PVC- U |
PVC- C |
ABS |
PVDF |
PE- X |
||||||
|
31. |
Amoniy bikarbonat — NH4HCO3 |
sat.sol. |
20 |
S |
S |
S |
|
S |
|
|
|
|
||
|
60 |
S |
S |
S |
|
S |
|
|
|
|
|||||
|
34. |
Amoniy nitrat (ammiakli selitra) — NH₄NO₃ |
170 |
|
sat.sol. |
20 |
S |
S |
S |
S |
S |
S |
S |
S |
|
|
50 |
|
|
|
|
|
S |
S |
S |
|
|||||
|
60 |
S |
S |
S |
S |
S |
S |
|
S |
|
|||||
|
100 |
|
|
S |
|
|
L |
|
S |
|
|||||
|
35. |
Amoniy peroksodisulfat (persulfat) — (NH4)2S2O8 |
|
|
sat.sol. |
20 |
S |
S |
S |
S |
S |
|
S |
S |
|
|
50 |
|
|
|
|
|
|
S |
S |
|
|||||
|
60 |
S |
S |
S |
S |
S |
|
|
S |
|
|||||
|
100 |
|
|
|
|
|
|
|
S |
|
|||||
|
36. |
Ammofosfat (ammoniy fosfat) — (NH4)3PO4 |
|
|
sat.sol. |
20 |
|
|
s |
s |
s |
|
s |
S |
|
|
50 |
|
|
|
|
|
|
s |
S |
|
|||||
|
60 |
|
|
|
s |
s |
|
|
S |
|
|||||
|
120 |
|
|
|
|
|
|
|
S |
|
|||||
|
81. |
Kalsiy gidrosulfit (bisulfit) — Ca(HSO3)2 |
|
|
sat.sol. |
20 |
|
|
|
S |
|
S |
S |
S |
|
|
50 |
|
|
|
|
|
|
S |
S |
|
|||||
|
60 |
|
|
|
S |
|
|
|
S |
|
|||||
|
120 |
|
|
|
|
|
|
|
S |
|
|||||
|
85. |
Kalsiy xloridi — CaCl2 |
|
|
sat.sol. |
20 |
S |
S |
S |
S |
S |
S |
S |
S |
S |
|
50 |
|
|
|
|
|
S |
S |
S |
|
|||||
|
60 |
S |
S |
S |
S |
S |
S |
|
S |
S |
|||||
|
80 |
|
|
|
|
|
S |
|
S |
S |
|||||
|
100 |
|
|
S |
|
|
L |
|
S |
|
|||||
|
120 |
|
|
|
|
|
|
|
S |
|
|||||
|
86. |
Kalsiy gidroksidi (soʻndirilgan ohak, ohak suti) — Ca(OH)2 |
|
|
sat.sol. |
20 |
S |
S |
S |
S |
S |
S |
S |
NS |
|
|
50 |
|
|
|
|
|
S |
S |
|
|
|||||
|
60 |
S |
S |
S |
S |
S |
S |
|
|
|
|||||
|
88. |
Kalsiy nitrati (kalsiyli selitra) — Ca(NO₃)₂ |
|
|
sat.sol. |
20 |
S |
S |
S |
S |
S |
S |
S |
|
S |
|
50 |
|
|
|
|
|
S |
S |
|
|
|||||
|
60 |
S |
S |
S |
S |
S |
S |
|
|
S |
|||||
|
80 |
|
|
|
|
|
|
|
|
S |
|||||
|
89. |
Kalsiy sulfati — CaSO4 |
|
|
susp. |
20 |
S |
S |
S |
S |
S |
S |
S |
S |
|
|
50 |
|
|
|
|
|
S |
S |
S |
|
|||||
|
60 |
S |
S |
S |
S |
S |
S |
|
S |
|
|||||
|
120 |
|
|
|
|
|
|
|
S |
|
|||||
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш|
№ |
Kimyoviy modda |
Erish harorati, ℃ |
Qaynash harorati, ℃ |
Konsen-ya, |
Modda harorati |
Quvur materiali |
||||||||
|
PE- LD |
PE- HD |
PP |
PB |
PVC- U |
PVC- C |
ABS |
PVDF |
PE- X |
||||||
|
102. |
Suvli xlor (eritma) — Cl2 + H2O = HCl + HClO |
|
|
sat.sol. |
20 |
NS |
L |
S |
S |
|
S |
S |
S |
|
|
50 |
|
|
|
|
|
S |
S |
S |
|
|||||
|
60 |
NS |
NS |
L |
S |
|
S |
|
S |
|
|||||
|
80 |
|
|
|
|
|
S |
|
S |
|
|||||
|
103. |
Xlor gazsimon, nam — Cl2 |
|
|
tg-g |
20 |
|
|
|
NS |
|
S |
NS |
NS |
|
|
50 |
|
|
|
|
|
S |
N5 |
|
|
|||||
|
60 |
|
|
|
NS |
|
S |
|
|
|
|||||
|
80 |
|
|
|
|
|
S |
|
|
|
|||||
|
120. |
Mis kuporosi (mis sulfati (II)) — CuSO4 |
|
|
sat.sol. |
20 |
S |
S |
S |
S |
S |
S |
S |
S |
|
|
50 |
|
|
|
|
|
S |
S |
S |
|
|||||
|
60 |
S |
S |
S |
S |
S |
S |
|
S |
|
|||||
|
100 |
|
|
|
|
|
S |
|
S |
|
|||||
|
168. |
Temir nitrati — Fe(NO3)2 |
|
|
sat.sol. |
20 |
S |
S |
S |
S |
S |
S |
S |
S |
|
|
50 |
|
|
|
|
|
S |
S |
S |
|
|||||
|
60 |
S |
S |
S |
S |
S |
S |
|
S |
|
|||||
|
100 |
|
|
S |
|
|
|
|
S |
|
|||||
|
169. |
Temir sulfati (II) — FeSO4 |
|
|
sat.sol. |
20 |
S |
S |
S |
S |
S |
S |
S |
S |
|
|
50 |
|
|
|
|
|
S |
S |
S |
|
|||||
|
60 |
S |
S |
S |
S |
S |
S |
|
S |
|
|||||
|
100 |
|
|
S |
|
|
|
|
S |
|
|||||
|
170. |
Temir xloridi (II) — FeCl2 |
|
|
sat.sol. |
20 |
S |
S |
S |
S |
S |
S |
S |
S |
|
|
50 |
|
|
|
|
|
S |
S |
S |
|
|||||
|
60 |
S |
S |
S |
S |
S |
S |
|
S |
|
|||||
|
100 |
|
|
S |
|
|
|
|
S |
|
|||||
|
173. |
Ftor gazsimon, quruq — F2O |
|
|
tg-g |
20 |
NS |
NS |
|
L |
NS |
|
NS |
|
|
|
50 |
|
|
|
|
|
|
NS |
|
|
|||||
|
60 |
NS |
NS |
|
NS |
NS |
|
|
|
|
|||||
|
199. |
Xlorid kislotasi — HCl |
112 |
85 |
do 10 |
20 |
S |
S |
S |
S |
S |
S |
S |
S |
S |
|
60 |
S |
S |
S |
S |
S |
S |
|
S |
S |
|||||
|
80 |
|
|
|
|
|
S |
|
S |
S |
|||||
|
do 25 |
20 |
S |
S |
S |
S |
S |
S |
S |
S |
S |
||||
|
60 |
S |
S |
|
S |
|
S |
|
S |
S |
|||||
|
80 |
|
|
|
|
|
S |
|
S |
S |
|||||
|
do 30 |
20 |
S |
S |
S |
S |
S |
S |
|
S |
S |
||||
|
60 |
S |
S |
|
|
S |
S |
|
S |
S |
|||||
|
80 |
|
|
|
|
|
S |
|
S |
|
|||||
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш|
№ |
Kimyoviy modda |
Erish harorati, ℃ |
Qaynash harorati, ℃ |
Konsen-ya, |
Modda harorati |
Quvur materiali |
||||||||
|
PE- LD |
PE- HD |
PP |
PB |
PVC- U |
PVC- C |
ABS |
PVDF |
PE- X |
||||||
|
200. |
Xlorid kislotasi, gazsimon, quruq — HCl |
|
|
tg-g |
20 |
|
|
S |
|
|
|
NS |
|
|
|
50 |
|
|
|
|
|
|
NS |
|
|
|||||
|
60 |
|
|
S |
|
|
|
|
|
|
|||||
|
208. |
Vodorod sulfidi, suvli — H₂S |
|
|
dil.sol. |
120 |
|
|
|
|
|
|
S |
|
|
|
sat.sol. |
20 |
|
|
|
S |
|
S |
|
|
|
||||
|
60 |
|
|
|
S |
|
S |
|
|
|
|||||
|
tg-g |
120 |
|
|
|
|
|
|
S |
|
|
||||
|
274. |
Ozon (trioksid), gazsimon — O3 |
|
|
sat.sol. |
20 |
|
|
|
|
|
|
|
S |
|
|
tg-g |
20 |
NS |
L |
|
|
S |
S |
NS |
|
|
||||
|
50 |
|
|
|
|
|
|
NS |
|
|
|||||
|
60 |
NS |
NS |
|
|
S |
|
|
|
|
|||||
|
322. |
Kaliy permanganati (kaliy marganets eritmasi) — KMnO4 |
|
|
10 |
20 |
|
|
|
S |
S |
S |
|
S |
|
|
60 |
|
|
|
S |
S |
S |
|
S |
|
|||||
|
80 |
|
|
|
|
|
S |
|
S |
|
|||||
|
20 |
20 |
S |
S |
|
|
S |
S |
|
S |
|
||||
|
60 |
S |
S |
|
|
S |
S |
|
S |
|
|||||
|
100 |
|
|
|
|
|
|
|
S |
|
|||||
|
30 |
20 |
|
|
S |
|
S |
|
|
S |
|
||||
|
60 |
|
|
|
|
S |
|
|
S |
|
|||||
|
100 |
|
|
|
|
|
|
|
S |
|
|||||
|
363. |
Natriy gidrooksidi (kaustik soda) — NaOH |
|
|
Sol. do 10 |
20 |
S |
S |
S |
S |
S |
S |
S |
|
|
|
50 |
|
|
|
|
|
S |
S |
|
|
|||||
|
60 |
S |
S |
S |
S |
S |
S |
|
|
|
|||||
|
ot 10 do 35 |
20 |
S |
S |
S |
S |
S |
S |
S |
|
S |
||||
|
50 |
|
|
|
|
|
S |
S |
|
|
|||||
|
60 |
S |
S |
|
S |
S |
S |
|
|
S |
|||||
|
ot 10 do 60 |
20 |
|
|
S |
|
S |
S |
S |
|
S |
||||
|
50 |
|
|
|
|
|
S |
S |
|
|
|||||
|
60 |
|
|
S |
|
S |
S |
|
|
S |
|||||
|
365. |
Natriy metafosfati (geksametafosfat) — (NaPO3)6 |
|
|
sol. |
20 |
|
|
S |
|
|
|
NS |
|
|
|
50 |
|
|
|
|
|
|
NS |
|
|
|||||
|
380. |
Oltingugurt dioksidi (oltingugurt angidridi), quruq, gazsimon — SO2 |
- 73 |
-10 |
|
20 |
S |
S |
S |
|
S |
S |
|
|
|
|
60 |
S |
S |
|
|
S |
S |
|
|
|
|||||
|
381. |
Oltingugurt dioksidi (oltingugurt angidridi), nam, gazsimon — SO2 |
- 73 |
-10 |
|
20 |
|
|
S |
S |
|
S |
NS |
NS |
|
|
40 |
|
|
|
|
|
S |
|
|
|
|||||
|
60 |
|
|
|
L |
|
|
|
|
|
|||||
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш|
T/r |
Kimyoviy modda |
Erish |
Qaynash harorati, ℃ |
Konsen-ya, |
Modda harorati |
Quvur materiali |
||||||||
|
PE- LD |
PE- HD |
PP |
PB |
PVC- U |
PVC- C |
ABS |
PVDF |
PE- X |
||||||
|
382 |
Oltingugurt trioksidi (oltingugurt angidridi) – SO3 |
17 |
45 |
tg-1 |
20 |
NS |
NS |
|
L |
|
|
|
NS |
|
|
60 |
NS |
NS |
|
NS |
|
|
|
|
|
|||||
|
383 |
Sulfat kislotasi - H₂SO₄ |
|
|
do 10 |
20 |
S |
S |
S |
S |
S |
S |
S |
S |
S |
|
50 |
|
|
|
|
|
S |
S |
S |
|
|||||
|
60 |
S |
S |
S |
S |
S |
S |
|
S |
S |
|||||
|
80 |
|
|
|
|
|
S |
|
S |
|
|||||
|
100 |
|
|
S |
|
|
L |
|
S |
|
|||||
|
ot 10 do 50 |
20 |
S |
S |
S |
S |
S |
S |
S |
S |
S |
||||
|
60 |
S |
S |
|
S |
S |
S |
|
S |
S |
|||||
|
80 |
|
|
|
|
|
S |
|
S |
|
|||||
|
120 |
|
|
|
|
|
|
|
S |
|
|||||
|
ot 50 do 75 |
20 |
S |
S |
|
L |
S |
S |
|
S |
S |
||||
|
60 |
S |
S |
|
NS |
L |
S |
|
S |
S |
|||||
|
80 |
|
|
|
|
|
S |
|
S |
|
|||||
|
ot 75 do 90 |
20 |
|
|
|
L |
S |
S |
NS |
|
S |
||||
|
50 |
|
|
|
|
|
S |
NS |
|
|
|||||
|
60 |
|
|
|
NS |
L |
S |
|
|
L |
|||||
|
80 |
|
|
|
|
|
|
|
|
NS |
|||||
|
410 |
Distillangan suv |
|
|
|
20 |
S |
S |
S |
S |
S |
S |
S |
S |
|
|
60 |
S |
S |
S |
S |
S |
S |
|
S |
|
|||||
|
80 |
|
|
|
|
|
S |
|
S |
|
|||||
|
100 |
|
|
S |
|
|
L |
|
S |
|
|||||
|
120 |
|
|
|
|
|
|
|
S |
|
|||||
|
411 |
Toza suv |
|
|
|
20 |
S |
S |
S |
S |
S |
S |
S |
S |
|
|
60 |
S |
S |
S |
S |
S |
S |
|
S |
|
|||||
|
80 |
|
|
|
|
|
S |
|
S |
|
|||||
|
100 |
|
|
S |
|
|
L |
|
S |
|
|||||
|
120 |
|
|
|
|
|
|
|
S |
|
|||||
|
413 |
Ichimlik suvi |
|
|
work.sol. |
20 |
S |
S |
S |
S |
S |
S |
S |
S |
|
|
50 |
|
|
|
|
|
S |
S |
S |
|
|||||
|
60 |
S |
S |
S |
S |
S |
S |
|
S |
|
|||||
|
80 |
|
|
|
|
|
S |
|
S |
|
|||||
|
100 |
|
|
S |
|
|
L |
|
S |
|
|||||
|
120 |
|
|
|
|
|
|
|
S |
|
|||||
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишSHNQ 2.04.04-24 “Polimer materiallardan yasalgan suv taʼminoti va oqova suvlarni chiqarib yuborish tizimlarining quvur oʻtkazgichlarini loyihalash va montaj qilish” shaharsozlik normalari va qoidalariga
4-ILOVA
4-ILOVA
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишQuvurlardagi bosimning yoʻqolishini aniqlash uchun nomogrammalar
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш

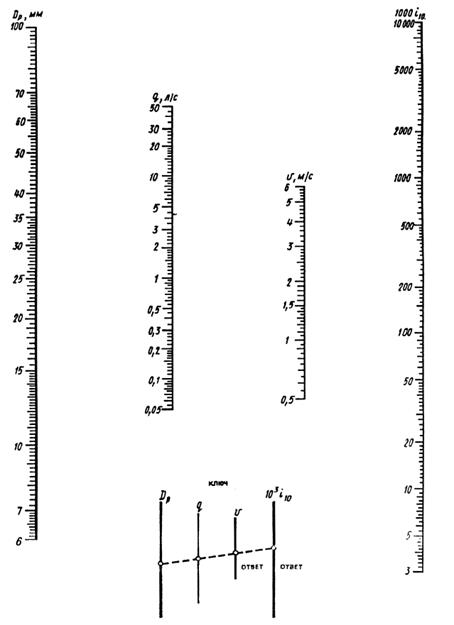

Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш13-rasm. Diametri 6 — 100 mm (Ke = 0,00002) boʻlganda quvurlardagi bosimning yoʻqolishini aniqlash uchun foydalaniladigan nomogramma
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш

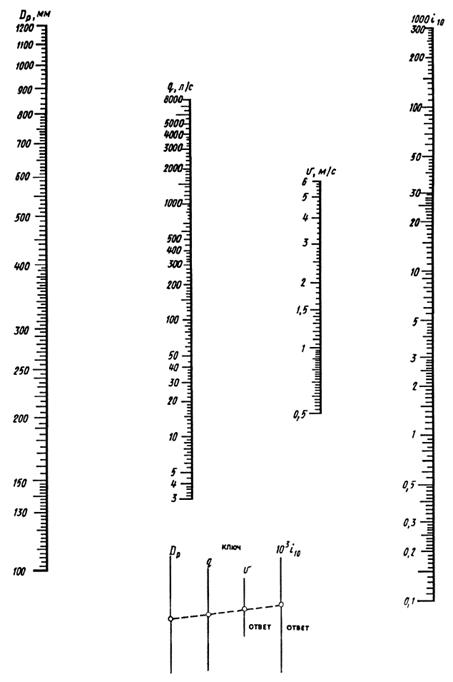

Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш14-rasm. Diametri 100 — 1200 mm (Ke = 0,00002) boʻlganda quvurlardagi bosimning yoʻqolishini aniqlash uchun foydalaniladigan nomogramma
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш

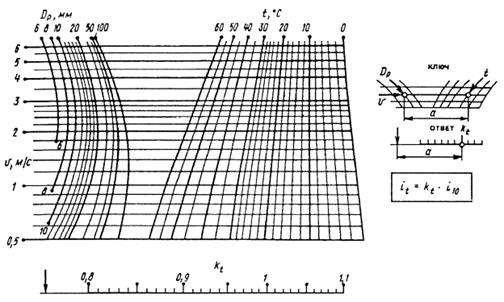

Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш15-rasm. Diametri 6 — 100 mm boʻlgan quvurlarni hisoblashda suv harorati kt ga qoʻllaniladigan tuzatish koeffitsiyentini aniqlash uchun foydalaniladigan nomogramma
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш

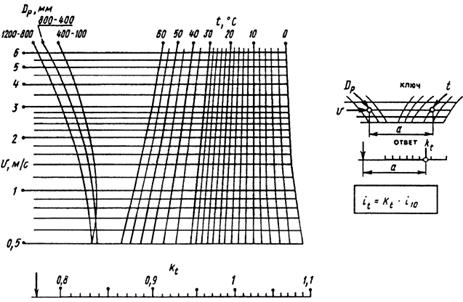

Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш16-rasm. Diametri 100 — 1200 mm boʻlgan quvurlarni hisoblashda suv harorati kt ga qoʻllaniladigan tuzatish koeffitsiyentini aniqlash uchun foydalaniladigan nomogramma
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишSHNQ 2.04.04-24 “Polimer materiallardan yasalgan suv taʼminoti va oqova suvlarni chiqarib yuborish tizimlarining quvur oʻtkazgichlarini loyihalash va montaj qilish” shaharsozlik normalari va qoidalariga
5-ILOVA
5-ILOVA
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишBosimli quvur oʻtkazgichlarning gorizontal va vertikal qismlarida mahkamlagichlar orasidagi qabul qilinadigan masofalar
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш|
11-jadval |
||||||||||||
|
DH, mm |
Gorizontal yotqiziladigan quvur oʻtkazgichlar uchun tayanch (mahkamlagich)lar orasidagi masofa, m, material turiga qarab |
|||||||||||
|
PND (past bosimli polietilen), PP (polipropilen) |
||||||||||||
|
E (yengil) |
OʻYE (oʻrta yengil) |
Oʻ (oʻrta) |
O (ogʻir) |
|||||||||
|
Oqib oʻtuvchi suyuqlik harorati, ℃ |
||||||||||||
|
20 |
30 |
40 |
20 |
30 |
40 |
20 |
30 |
40 |
20 |
30 |
40 |
|
|
10 12 16 20 25 32 40 50 63 75 90 110 125 140 160 180 200 225 250 290 315 355 400 450 500 560 630 |
850 900 1000 1100 1300 1400 1550 1600 1700 1850 2000 2200 2300 2500 2700 2950 3100 3400 3700 |
800 800 900 1000 1150 1300 1400 1500 1600 1700 1800 2000 2100 2300 2500 2700 2850 3100 3400 |
700 750 800 900 1000 1100 1250 1300 1400 1400 1600 1700 1800 2000 2150 2400 2500 2700 2900 |
700 800 900 1100 1200 1400 1500 1600 1700 1850 2000 2100 2300 2500 2700 2900 3100 3400 3650 3900 4200 |
700 750 800 950 1100 1200 1300 1400 1500 1650 1800 1900 2100 2250 2400 2600 2800 3100 3300 3600 3900 |
600 650 700 800 900 1100 1200 1200 1350 1400 1500 1700 1800 2000 2000 2300 2500 2700 2900 3100 3400 |
600 650 800 1000 1150 1250 1400 1500 1600 1750 1900 2000 2200 2350 2500 2700 2950 3200 3500 3800
|
550 600 700 900 1050 1150 1250 1400 1500 1600 1750 1900 2000 2150 2200 2500 2700 2900 3150 3450
|
500 550 600 800 900 1000 1100 1200 1300 1400 1500 1600 1750 1900 2000 2200 2350 2550 2700 3000 |
400 420 500 550 650 750 850 1000 1150 1300 1500 1700 1800 1950 2150 2300 2500 2700 2900 3100 |
350 400 450 500 550 650 800 900 1050 1200 1350 1500 1700 1700 1950 2100 2250 2450 2600 2850 |
300 350 400 450 500 600 700 800 900 1000 1200 1300 1450 1550 1700 1850 2000 2150 2300 2500 |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш|
|
(davomi) |
||||||||||||||
|
|
Gorizontal yotqiziladigan quvur oʻtkazgichlar uchun tayanch (mahkamlagich)lar orasidagi masofa, m, material turiga qarab |
||||||||||||||
|
DH, mm |
PVD (yuqori bosimli polietilen) |
PVX (polivinil xlorid) |
|||||||||||||
|
E |
OʻYE |
Oʻ |
O |
O |
|||||||||||
|
Oqib oʻtuvchi suyuqlik harorati, ℃ |
|||||||||||||||
|
20 |
30 |
40 |
20 |
30 |
40 |
20 |
30 |
40 |
20 |
30 |
40 |
20 |
30 |
40 |
|
|
10 12 16 20 25 32 40 50 63 75 90 110 125 140 160 180 200 225 250 290 315 355 400 450 500 560 630 |
400 500 550 600 700 800 900 1000 1100 1200 |
400 450 500 600 650 700 900 950 100 1100 |
400 400 500 550 600 700 800 850 900 1000 |
400 450 550 650 750 800 900 1000 1100 1200 1300 |
350 400 500 600 700 750 850 1000 1100 1150 1250 |
300 350 450 500 600 700 800 900 950 1000 1100 |
300 400 400 500 600 700 800 900 1000 1150 1200
|
300 350 400 450 550 600 700 800 950 1100 1200 |
300 300 350 400 500 550 650 750 850 950 1000 |
250 300 350 400 450 550 650 750 850 1000 1100 1250 1350 |
200 250 300 350 450 500 600 700 800 900 1000 1150 1250
|
200 250 300 350 400 450 550 600 700 800 900 1000 1100 |
500 550 650 850 1000 1200 1350 1600 1800 2000 2100 2250 2450
3000 |
450 500 550 750 950 1100 1250 1500 1650 1800 2000 2000 2250
2750 |
400 450 500 700 1000 1000 1100 1300 1500 1600 1750 1850 2000
2450 |
|
Izoh. Xisob-kitobda quyidagilar qabul qilingan: Ytr= Yc= 0,96 g/sm3 va j = 0,005. |
|||||||||||||||
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш|
|
12-jadval |
|||||
|
|
Vertikal yotqiziladigan quvur oʻtkazgichlar uchun tayanch (mahkamlagich)lar orasidagi masofa, m, material turiga qarab |
|||||
|
DH, mm |
PND, PVX, PP |
PVD |
||||
|
Oqib oʻtuvchi suyuqlik harorati, ℃ |
||||||
|
20 |
30 |
40 |
20 |
30 |
40 |
|
|
32 40 50 63 75 90 110 125 140 160 225 315 400 |
1200 1500 1800 2400 2900 3200 3900 4500 4900 5500 6800 9200 13000 |
1000 1200 1500 2000 2500 2900 3500 3800 4200 5000 5900 8200 10000 |
800 1000 1200 1800 2200 2600 3300 3600 4000 4800 5300 7200 9200 |
1000 1300 1800 2100 2500 3100 3600 3900 4100 4600 |
900 1100 1400 1700 2000 2600 2900 3200 3500 4000 |
850 1000 1200 1400 1800 2300 2500 3000 3200 3800 |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишSHNQ 2.04.04-24 “Polimer materiallardan yasalgan suv taʼminoti va oqova suvlarni chiqarib yuborish tizimlarining quvur oʻtkazgichlarini loyihalash va montaj qilish” shaharsozlik normalari va qoidalariga
6-ILOVA
6-ILOVA
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишOqova suvlarni chiqarib yuborish quvur oʻtkazgichining diametrini aniqlash uchun foydalaniladigan nomogramma
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш

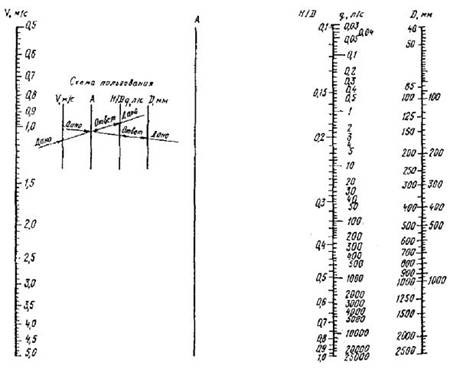

Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш17-rasm. Oqova suvlarni chiqarib yuborish quvur oʻtkazgichining diametrini aniqlash uchun nomogramma
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишSHNQ 2.04.04-24 “Polimer materiallardan yasalgan suv taʼminoti va oqova suvlarni chiqarib yuborish tizimlarining quvur oʻtkazgichlarini loyihalash va montaj qilish” shaharsozlik normalari va qoidalariga
7-ILOVA
7-ILOVA
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишYer ostiga yotqiziladigan polimer quvur oʻtkazgichlarning mustahkamligini hisoblash uslubi (umumiy tamoyillar)
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1. Yerga yotqiziladigan polimer quvur oʻtkazgichlar mustahkamligini hisoblashda tengsizlikka jamlanishi kerak:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишbosimli quvur oʻtkazgichlar uchun
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(1)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишoʻzioqra quvur oʻtkazgichlar uchun:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(2)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишdrenaj quvur oʻtkazgichlar uchun:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(3)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишbu yerda:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
— tuproq (
MPa) va transport yuklamalari (
MPa) taʼsirida quvur kesimining doiraligi tufayli quvur devorida materialni choʻzilish deformatsiyasining maksimal qiymati:Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
— quvur devorida materialning quvur ichidagi suv bosimi taʼsirida choʻzilish darajasi;Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
— quvur oʻtkazgichga tushadigan tashqi yuklamalar taʼsirida quvur devori materialining siqilish darajasi;Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
— zoʻriqishning boʻshashishi sharoitida yuzaga keladigan quvur devori materialining choʻzilish deformatsiyasining cheklangan yoʻl qoʻyilgan maksimal qiymati;Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
— siljish sharoitida quvur devori materialining choʻzilish deformatsiyasining cheklangan yoʻl qoʻyilgan maksimal qiymati;Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
— quvur devorining teshilish turini hisobga olgan holda xavfsizlik omili (koefitsiyenti), quyidagicha qabul qilinishi mumkin: silliq devorli quvur dumaloq teshikli boʻlganda — 2,3; shisha (bazalt) plastmassa quvuri dumaloq teshikli boʻlganda — 3,0; silliq burchakli tirqishli teshik (masalan taraflarning nisbati 8:1 yoki 25:3) boʻlganda — 1,3; boshqa shartlar uchun qiymati meʼyoriy hujjatlarda koʻrsatilishi kerak.Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш qiymat quyidagi formula boʻyicha aniqlanadi:Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(4)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишbu yerda:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
— zichlanish sifatini hisobga olgan holda egilishdagi zoʻriqishlar uchun tuproq toʻshamasi koeffitsiyenti, quyidagicha qabul qilinishi mumkin: sinchiklab nazorat qilinganda — 0,75, davriy nazorat qilinganda — 1,0, nazorat qilinmaganda — 1,5;Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
— quvur kesimi ovalligi uchun xavfsizlik koeffitsiyenti, quyidagiga teng deb qabul qilinadi: bosimli va oʻzioqar quvur oʻtkazgichlar uchun — 1,0; drenaj quvur oʻtkazgichlari uchun — 2;Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишψ — tuproqda yotqizilgan quvurning vertikal diametrida nisbiy qisqarish yoʻl qoʻyilgan maksimal qiymat sifatida boʻlgilanadi:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(5)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишbu yerda:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишψgr — tuproq yukining taʼsiri ostida quvurning vertikal diametrining nisbiy qisqarishi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишψt — shuning oʻzi, transport yuklarining taʼsiri ostida;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишψm — saqlash, tashish va montaj qilish jarayonida hosil boʻlgan quvurning vertikal diametrining nisbiy qisqarishi. Uning taxminiy qiymati 13-jadvaldan olinishi mumkin.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш|
|
13-jadval |
||
|
Quvur kobigʻining halqali qattiqligi, G0, Ra |
ψm tuproqning zichlanish darajasi |
||
|
do 0,85 |
0,85 — 0,95 |
0,95 dan ortiq |
|
|
276 000 gacha |
0,06 |
0,04 |
0,03 |
|
276 000 — 290 000 |
0,04 |
0,03 |
0,02 |
|
290 000 dan ortiq |
0,02 |
0,02 |
0,01 |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(6)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишbu yerda:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
— quvurning koʻndalang kesimi ovalligi vaqt oraligʻidagi kechikishini hisobga oluvchi hamda tuproq turiga, uning zichlanish darajasiga, gidrogeologik sharoitga va transheya geometriyasiga bogʻliq boʻlgan koeffitsiyent, uni 1 dan 1,5 gacha qiymatlarda qabul qilishi mumkin.Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
— toʻshamani tayyorlash va zichlash sifatini hisobga oluvchi egilish koeffitsiyenti, uni quyidagicha qabul qilish mumkin: sinchkovlik bilan nazorat qilinganda – 0,09, davriy nazorat qilinganda — 0,11, nazorat qilinmaganda — 0,13;Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
— transheyani toʻldiruvchi tuproqning quvurning koʻndalang kesimi ovalligiga taʼsir koʻrsatishini hisobga oluvchi koeffitsiyent, 0,06 ga teng deb qabul qilinishi mumkin;Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
— transheya choʻntaklaridagi tuproqning deformatsiya moduli, MRa;Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
— quvur qobigʻining halqali qattiqligi quvurning koʻndalang kesimi ovalligiga taʼsirini hisobga oluvchi koeffitsiyent, 0,15 ga teng deb qabul qilinishi mumkin;Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(7)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишbu yerda:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
— tuproqning solishtirma ogʻirligi N/m3;Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
— yer sathidan gorizontal diametri darajasigacha hisoblangan, quvur oʻtkazgichni toʻldirish chuqurligi, m;Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
— quvur qobigʻining qisqa muddatli halqali qattiqligi, MRa;Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(8)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишbu yerda:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
— quvur materialining choʻgʻilishida qisqa muddatli egiluvchanlik moduli, MRa;Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
— formula boʻyicha aniqlanadigan quvur kesimining uzunlik birligiga inersiya momenti:Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(9)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
— meʼyoriy hujjatlarda keltiriladigan quvur materialining Puasson koeffitsiyenti;Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(10)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишbu yerda:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
— tuproqning zichlanish koeffitsiyenti;Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
— zanjirli, gʻildirakli va boshqa turdagi transport vositalari uchun maʼlumotnomalar boʻyicha olinadigan transport yuki, MRa;Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
— quvur oʻtkazgichning yotqizish chuqurligini hisobga oluvchi koeffitsiyent, H < 1 boʻlganda n = 0,5 boʻladi;Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
— suv quvur oʻtkazgichlarining ovallashgan quvurlari ichki suv bosimi taʼsirida aylana shakliga kelishi jarayonini hisobga oluvchi koeffitsiyent (R, MRa)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(11)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишbu yerda:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
— quvur oʻtkazgichga tushadigan umumiy tashqi yuklama, MRa;Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(12)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(13)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(14)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(15)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишbu yerda:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
— quvur materialining choʻzilishi vaqtida qisqa muddatli hisobiy mustahkamlik, MRa;Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
— quvur oʻtkazgichning xizmat muddati oxirida quvur materialining choʻzilishida egiluvchanlik modulining qisqa va uzoq muddatli qiymatlari, MRa.Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(16)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишbu yerda:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
— normativ hujjatlarda koʻrsatiladigan xavfsizlik koeffitsiyenti.Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2. Agar hisoblar natijasida ifodaning chap tomoni qiymati 1 dan katta boʻlsa, u holda hisoblar quvur materiali yoki quvur oʻtkazgichni yotqizishni boshqa koʻrsatkichlari bilan takrorlanishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3. Undan soʻng yuklarning jamlamasiga nisbatan quvur qobigʻining barqarorligi tekshiriladi:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишbosimli tarmoqlar uchun — tuproq va transportdan , yerosti suvlaridan
, shuningdek, quvur oʻtkazgichda vakuumning hosil boʻlishi
, oʻzioqar tarmoqlari uchun — + ; drenaj tarmoqlari uchun — quyidagi ifoda boʻyicha:
, yerosti suvlaridan , shuningdek, quvur oʻtkazgichda vakuumning hosil boʻlishi , oʻzioqar tarmoqlari uchun — + ; drenaj tarmoqlari uchun — quyidagi ifoda boʻyicha:Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(17)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишbu yerda:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
— tuproq bilan toʻldirishda qobiqning barqarorligiga taʼsirini hisobga oluvchi koeffitsiyent, 0,5 ga teng deb,
:
= 4 : 1 nisbat uchun 0,07 ga teng deb qabul qilish mumkin;Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
— quvur oʻtkazgichning koʻndalang kesimining ovalligini hisobga oluvchi koeffitsiyent, 0 < ψ < 0,05 boʻlganda = 1 — 0,7ψ boʻladi;Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
— tashqi yuklamalar taʼsiri ostida qobiq barqarorligi uchun xavfsizlik koeffitsiyenti, 3 ga teng deb qabul qilinishi mumkin;Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
— quvur qobigʻining uzoq muddatli halqali qattiqligi, MRa, quyidagi formula boʻyicha aniqlanadi:Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(18)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишSHNQ 2.04.04-24 “Polimer materiallardan yasalgan suv taʼminoti va oqova suvlarni chiqarib yuborish tizimlarining quvur oʻtkazgichlarini loyihalash va montaj qilish” shaharsozlik normalari va qoidalariga
8-ILOVA
8-ILOVA
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишPolimer quvurlarning tamgʻalanishiga misollar
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш18-rasm. Polimer quvurlarning GOST 32415-2013 boʻyicha tamgʻalanishi
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш19-rasm. Polimer quvurlarning GOST ISO/IEC 15420-2010 boʻyicha shtrix-kodli tamgʻalanishi
