к приказу начальника Государственной инспекции по надзору за геологическим изучением недр, безопасным ведением работ в промышленности, горном деле и коммунально-бытовом секторе при Кабинете Министров Республики Узбекистан от 23 ноября 2011 г. № 258
к приказу начальника Государственной инспекции по надзору за геологическим изучением недр, безопасным ведением работ в промышленности, горном деле и коммунально-бытовом секторе при Кабинете Министров Республики Узбекистан от 23 ноября 2011 г. № 258
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПРАВИЛА
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishУСТРОЙСТВА И БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ СОСУДОВ, РАБОТАЮЩИХ ПОД ДАВЛЕНИЕМ
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishНастоящие Правила разработаны в соответствии Законом Республики Узбекистан «О промышленной безопасности опасных производственных объектов» (Сборник законодательства Республики Узбекистан, 2006 г., № 39, ст. 386) и постановлением Кабинета Министров Республики Узбекистан от 11 мая 2011 года № 131 «О мерах по дальнейшему совершенствованию структуры Государственной инспекции по надзору за геологическим изучением недр, безопасным ведением работ в промышленности, горном деле и коммунально-бытовом секторе при Кабинете Министров Республики Узбекистан» (Собрание законодательства Республики Узбекистан, 2011 г., № 19, ст. 191) и определяют порядок устройства и безопасной эксплуатации сосудов, работающих под давлением.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishГлава I. Общие положения
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish§ 1. Область применения и назначения Правил
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. В настоящих Правилах применяются следующие основные термины и определения:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishАрмированные пластмассы — материал неоднородного строения, состоящий из пластмассы (связующего) и наполнителя.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishАттестованная технология сварки — процедура, подтверждающая, что организация обладает техническими, организационными и квалификационными возможностями для выполнения сварочных (наплавочных) работ по применяемым им аттестованным технологиям, а качество выполненных при аттестации контрольных сварных соединений (наплавок) соответствует требованиям, указанным в проектно-конструкторской и нормативной документации на сварные конструкции.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishБарокамера — сосуд, оснащенный приборами и оборудованием и предназначенный для размещения в нем людей.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishБаллон — сосуд, имеющий одну или две горловины для установки вентилей, фланцев или штуцеров, предназначенный для транспортировки, хранения и использования сжатых, сжиженных или растворенных под давлением газов.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishБочка — сосуд цилиндрической или другой формы, который можно перекатывать с одного места на другое и ставить на торцы без дополнительных опор, предназначенный для транспортировки и хранения жидких и других веществ.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВместимость — объем внутренней полости сосуда, определяемый по заданным на чертежах номинальным размерам.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВладелец сосуда — организация, индивидуальный предприниматель, в собственности которого находится сосуд.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishДавление внутреннее (наружное) — давление, действующее на внутреннюю (наружную) поверхность стенки сосуда.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishДавление пробное — давление, при котором производится испытание сосуда.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishДавление рабочее — максимальное внутреннее избыточное или наружное давление, возникающее при нормальном протекании рабочего процесса.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishДавление расчетное — давление, на которое производится расчет на прочность.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishДавление условное — расчетное давление при температуре 20° С, используемое при расчете на прочность стандартных сосудов (узлов, деталей, арматуры).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishДопустимая температура стенки максимальная (минимальная) — максимальная (минимальная) температура стенки, при которой допускается эксплуатация сосуда.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishДнище — неотъемная часть корпуса сосуда, ограничивающая внутреннюю полость с торца.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishЗаглушка — объемная деталь, позволяющая герметично закрывать отверстия штуцера или бобышки.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishЗмеевик — теплообменное устройство, выполненное в виде изогнутой трубы.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishИзбыточное давление — разность абсолютного давления и давления окружающей среды, показываемого барометром.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishКорпус — основная сборочная единица, состоящая из обечаек и днищ.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishКомпозиционный материал (композит) — материал неоднородной структуры, состоящий из нескольких однородных материалов (компонентов).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishКрышка — отъемная часть, закрывающая внутреннюю полость сосуда или отверстие люка.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishЛюк — устройство, обеспечивающее доступ во внутреннюю полость сосуда.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishЛейнер — внутренний герметизирующий слой сосуда из армированных пластмасс, который может нести часть нагрузки.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishМеталлопластиковые сосуды — многослойные сосуды, в которых внутренний слой (оболочка) выполнен из металла; остальные слои выполнены из армированных пластмасс. Внутренний слой несет часть нагрузки.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishМногокамерный сосуд — сосуд, имеющий две или более рабочие полости, используемые при различных или одинаковых условиях (давление, температура, среда).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishНеметаллические сосуды — сосуды, выполненные из однородных или композиционных неметаллических материалов.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishНаполнитель — материал, армирующий пластмассу. В качестве армирующего материала могут использоваться волокна, тканые и нетканые материалы.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishНормативная техническая документация (НТД) — правила, отраслевые и государственные стандарты, технические условия, руководящие документы на проектирование, изготовление, ремонт, реконструкцию, монтаж, наладку, техническое диагностирование (освидетельствование), эксплуатацию технических устройств.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishОбечайка — цилиндрическая оболочка замкнутого профиля, открытая с торцов.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishОкно смотровое — устройство, позволяющее вести наблюдение за рабочей средой.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishОднородный материал — материал, состоящий из одного вещества, сплава или твердого раствора, например: стекло, сталь, керамика и т. п.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishОбразец-свидетель — образец, изготовленный из того же материала и по той же технологии, что и сосуд, используемый для определения состояния материала в процессе эксплуатации.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishОстаточный ресурс — суммарная наработка объекта от момента контроля его технического состояния до перехода в предельное состояние.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishОпора — устройство для установки сосуда в рабочем положении и передачи нагрузок от сосуда на фундамент или несущую конструкцию.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishОпора седловая — опора горизонтального сосуда, охватывающая нижнюю часть кольцевого сечения обечайки.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishРазрешенное давление сосуда (элемента) — максимально допустимое избыточное давление сосуда (элемента), установленное по результатам технического освидетельствования или диагностирования.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishРеконструкция — изменение конструкции сосуда, вызывающее необходимость корректировки паспорта сосуда, например, устройство дополнительных элементов и другие вызывающие изменения параметров работы сосуда.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishРезервуар — стационарный сосуд, предназначенный для хранения газообразных, жидких и других веществ.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishРубашка сосуда — теплообменное устройство, состоящее из оболочки, охватывающей корпус сосуда или его часть, и образующее совместно со стенкой корпуса сосуда полость, заполненную теплоносителем.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishРасчетный срок службы сосуда — срок службы в календарных годах, исчисляемый со дня ввода сосуда в эксплуатацию.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishРасчетный ресурс сосуда (элемента) — продолжительность эксплуатации сосуда (элемента), в течение которой изготовитель гарантирует надежность его работы при условии соблюдения режима эксплуатации, указанного в инструкции изготовителя, и расчетного числа пусков из холодного или горячего состояния.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishСрок службы сосуда — продолжительность эксплуатации сосуда в календарных годах до перехода в предельное состояние.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishСоединение фланцевое — неподвижное разъемное соединение частей сосуда, герметичность которого обеспечивается путем сжатия уплотнительных поверхностей непосредственно друг с другом или через посредство расположенных между ними прокладок из более мягкого материала, сжатых крепежными деталями.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishСосуд — герметически закрытая емкость, предназначенная для ведения химических, тепловых и других технологических процессов, а также для хранения и транспортировки газообразных, жидких и других веществ. Границей сосуда являются входные и выходные штуцера.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishСосуд передвижной — сосуд, предназначенный для временного использования в различных местах или во время его перемещения.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishСосуд стационарный — постоянно установленный сосуд, предназначенный для эксплуатации в одном определенном месте.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishСвязующий — материал, обеспечивающий монолитность композита.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishСтыковые сварные соединения — соединения, в которых свариваемые элементы примыкают друг к другу торцевыми поверхностями и включают шов и зону термического влияния.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishРемонт — восстановление поврежденных, изношенных или пришедших в негодность по любой причине элементов сосуда с доведением их до работоспособного состояния.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishТемпература рабочей среды (min, max) — минимальная (максимальная) температура среды в сосуде при нормальном протекании технологического процесса.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishТемпература стенки расчетная — температура, при которой определяются физико-механические характеристики, допускаемые напряжения материала и проводится расчет на прочность элементов сосуда.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishТехническое диагностирование — определение технического состояния объекта. Задачи технического диагностирования — контроль технического состояния, поиск места и определение причин отказа (неисправности), прогнозирование технического состояния.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishТехническая диагностика — теория, методы и средства определения технического состояния объекта.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishЦистерна — передвижной сосуд, постоянно установленный на раме железнодорожного вагона, на шасси автомобиля (прицепа) или на других средствах передвижения, предназначенный для транспортировки и хранения газообразных, жидких и других веществ.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishШтуцер — элемент, предназначенный для присоединения к сосуду трубопроводов, трубопроводной арматуры, контрольно-измерительных приборов и т. п.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishЭлемент сосуда — сборная единица сосуда, предназначенная для выполнения одной из основных функций сосуда.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishЭкспертное техническое диагностирование — техническое диагностирование сосуда, выполняемое по истечении расчетного срока службы сосуда или расчетного ресурса безопасной работы, а также после аварии или обнаруженных повреждений элементов, работающих под давлением, в целях определения возможных параметров и условий дальнейшей эксплуатации.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishСамораспространяющийся высокотемпературный синтез — физико-химический процесс синтеза материалов (порошков, изделий, покрытий и др.), основанный на экзотермическом взаимодействии двух или нескольких компонентов, протекающий в режиме горения. Процесс протекает в тонком слое смеси исходных реагентов после локального инициирования реакции и самопроизвольно распространяется по всей системе, благодаря тепло- и массопередаче от горячих продуктов к ненагретым исходным веществам.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. Настоящие «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением» (далее по тексту — Правила) обязательны для исполнения министерствами, ведомствами и организациями, а также индивидуальными предпринимателями, осуществляющими деятельность, связанную с сосудами, работающими под давлением.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3. Настоящие Правила устанавливают требования к проектированию, устройству, изготовлению, реконструкции, наладке, монтажу, ремонту, техническому диагностированию и эксплуатации сосудов, цистерн, бочек, баллонов, барокамер (далее — сосуды), работающих под избыточным давлением.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4. Настоящие Правила распространяются:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishна сосуды, работающие под давлением воды с температурой выше 115° С или других нетоксичных, не взрывопожароопасных жидкостей при температуре, превышающей температуру кипения при давлении 0,07 МРа (0,7 kgf/cm2);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishна сосуды, работающие под давлением пара, газа или токсичных взрывопожароопасных жидкостей свыше 0,07 МРа (0,7 kgf/cm2);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishна баллоны, предназначенные для транспортировки и хранения сжатых, сжиженных и растворенных газов под давлением свыше 0,07 МРа (0,7 kgf/cm2);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishна цистерны и бочки для транспортировки и хранения сжатых и сжиженных газов, давление паров которых при температуре до 50° С превышает давление 0,07 МРа (0,7 kgf/cm2);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishна цистерны и сосуды для транспортировки или хранения сжатых, сжиженных газов, жидкостей и сыпучих тел, в которых давление выше 0,07 МРа (0,7 kgf/cm2) создается периодически для их опорожнения;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishна барокамеры.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish5. Настоящие Правила не распространяются:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishна сосуды вместимостью не более 0,025 m3 (25 1) независимо от давления, используемые для научно-экспериментальных целей. При определении вместимости из общей емкости сосуда исключается объем, занимаемый футеровкой, трубами и другими внутренними устройствами. Группа сосудов, а также сосуды, состоящие из отдельных корпусов и соединенные между собой трубами с внутренним диаметром более 100 mm, рассматриваются как один сосуд;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishна сосуды и баллоны вместимостью не более 0,025 m3 (25 1), у которых произведение давления в МРа (kgf/cm2) на вместимость в m3 (литрах) не превышает 0,02 (200);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishна сосуды атомных энергетических установок, а также сосуды, работающие с радиоактивной средой;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishна сосуды, работающие под давлением, создающимся при взрыве внутри них в соответствии с технологическим процессом или горении в режиме самораспространяющегося высокотемпературного синтеза;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishна сосуды, работающие под вакуумом;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishна сосуды, устанавливаемые на морских, речных судах и других плавучих средствах (кроме драг);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishна сосуды, устанавливаемые на самолетах и других летательных аппаратах;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishна газобаллонное оборудование, устанавливаемое на автотранспортных средствах;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishна воздушные резервуары тормозного оборудования подвижного состава железнодорожного транспорта, автомобилей и других средств передвижения;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishна сосуды специального назначения военного ведомства;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishна приборы парового и водяного отопления;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishна трубчатые печи;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishна сосуды, состоящие из труб с внутренним диаметром не более 150 mm без коллекторов, а также с коллекторами, выполненными из труб с внутренним диаметром не более 150 mm;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishна части машин, не представляющие собой самостоятельных сосудов (корпуса насосов или турбин, цилиндры двигателей паровых, гидравлических, воздушных машин и компрессоров).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish6. Требования к конструкциям сосудов изложены в приложении 3.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish7. Материалы сосудов должны соответствовать указанным в приложении 4.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish§ 2. Расчеты на прочность сосудов и их элементов
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish8. Сосуды, предназначенные для работы в условиях циклических и знакопеременных нагрузок, должны быть рассчитаны на прочность с учетом данных нагрузок.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish9. При отсутствии нормативного метода, расчет на прочность должен выполняться по методике, согласованной со специализированной организацией.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishГлава II. Реконструкция, монтаж, наладка и ремонт сосудов
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish§ 1. Общие требования
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish10. Порядок проведения входного контроля неметаллических материалов, из которых изготавливаются силовые элементы конструкции сосуда, проводятся в порядке, установленном законодательством.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish11. Допуски и отклонения на геометрические размеры сосудов указаны в приложении 5.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish§ 2. Сварка
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish12. При изготовлении (доизготовлении), монтаже, ремонте, реконструкции сосудов должна применяться технология сварки, аттестованная в соответствии с требованиями приложения 7 настоящих Правил. Технология сварки при изготовлении, монтажа и ремонте сосудов допускается к применению после подтверждения ее технологичности на реальных изделиях, проверки всего комплекса требуемых свойств сварных соединений и освоения эффективных методов контроля их качества.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish13. Технологическая документация должна содержать указания по технологии сварки металлов, принятых для изготовления сосудов и их элементов, применению присадочных материалов, видам и объему контроля, а также предварительному и сопутствующему подогреву и термической обработке.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish14. Для выполнения сварки должны применяться исправные установки, аппаратура и приспособления, обеспечивающие соблюдение требований НТД.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish15. Сварщик, впервые приступающий в данной организации (монтажном или ремонтном участке) к сварке сосудов, работающих под давлением, должен перед допуском к работе пройти проверку путем сварки и контроля пробного сварного соединения. Конструкцию пробных сварных соединений, а также методы и объем контроля качества сварки этих соединений устанавливают в соответствующих НТД.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish16. Все сварные швы сосудов подлежат клеймению, позволяющему установить сварщика, выполняющего сварку этих швов. Система маркировки указывается в производственно-технологической документации (далее по тексту — ПТД).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish17. Остальные требования к сборочным и сварочным работам указаны в приложении 7.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish18. Требования к термической обработке сосудов приведены в приложении 8.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish19. Требования к контролю сварных соединений сосудов приведены в приложении 9.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishСосуд признается годным, если при контроле в нем не будут обнаружены внутренние и наружные дефекты, выходящие за пределы допустимых норм, установленных настоящими Правилами и НТД на изделие и сварку.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish20. Порядок проведения гидравлических (пневматических) испытаний сосудов изложен и приложении 10.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish21. Порядок оценки качества сварных соединений изложен в приложении 11.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish22. Порядок исправления дефектов изложен в приложении 12.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish23. Требования к документации и маркировке сосудов приведены в приложении 13.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish24. Требования к арматуре, контрольно-измерительным приборам, предохранительным устройствам приведены в приложении 14.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishГлава III. Требования к установке, регистрации, техническому освидетельствованию сосудов, разрешение на эксплуатацию
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish§ 1. Установка сосудов
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish25. Сосуды должны устанавливаться на открытых площадках в местах, исключающих скопление людей, или в отдельно стоящих зданиях.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish26. Допускается установка сосудов:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishв помещениях, примыкающих к производственным зданиям, при условии отделения их от здания капитальной стеной;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishв производственных помещениях в случаях, предусмотренных отраслевыми правилами безопасности;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishс заглублением в грунт при условии обеспечения доступа к арматуре и защиты стенок сосуда от почвенной коррозии и коррозии блуждающими токами.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish27. Разрешается установка регистрируемых в органах Государственной инспекции «Саноатгеоконтехназорат» сосудов в жилых, общественных и бытовых зданиях, и также в примыкающих к ним помещениях.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish28. Установка сосудов должна исключать возможность их опрокидывания.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish29. Установка сосудов должна обеспечить возможность осмотра, ремонта и очистки их с внутренней и наружной сторон.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish§ 2. Техническое освидетельствование
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish30. Сосуды, на которые распространяются действия настоящих Правил, должны подвергатся техническому освидетельствованию после монтажа, до пуска в работу, периодически в процессе эксплуатации и в необходимых случаях — внеочередному освидетельствованию.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish31. Объем, методы и периодичность технических освидетельствований сосудов (за исключением баллонов) должны быть определены изготовителем и указаны в руководстве по эксплуатации.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish32. Если при освидетельствовании будут обнаружены дефекты, снижающие прочность сосуда, то эксплуатация его может быть разрешена при пониженных параметрах (давление и температура).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВозможность эксплуатации сосуда при пониженных параметрах должна быть подтверждена расчетом на прочность, представляемым владельцем, при этом должен быть произведен проверочный расчет пропускной способности предохранительных клапанов» и выполнены требования пункта 26 приложения 14 настоящих Правил. Данное решение записывается в паспорт сосуда.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishГлава IV. Порядок применения средств измерений
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish33. Испытательное оборудование должно проходить метрологическую аттестацию и иметь сертификаты на испытательные стенды согласно O'z DSt 8.017:2005.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishГлава V. Обслуживание и ремонт сосудов
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish§ 1. Содержание и обслуживание сосудов
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish34. Допуск персонала к самостоятельному обслуживанию сосудов оформляется приказом по организации или распоряжением по цеху.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish35. Организацией разрабатывается и утверждается в порядке, установленном законодательством, Инструкция по режиму работы и безопасному обслуживанию сосудов. Для сосудов (автоклавов) с быстро съемными крышками в указанной инструкции необходимо отразить порядок хранения и применения ключа-марки. Инструкция должна находиться на рабочих местах и выдаваться под расписку обслуживающему персоналу.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishСхемы включения сосудов вывешиваются на рабочих местах.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish§ 2. Аварийная остановка сосудов
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish36. Сосуд следует немедленно остановить в случаях, предусмотренных инструкцией по режиму работы и безопасному обслуживанию, в частности:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishесли давление в сосуде поднялось выше разрешенного и не снижается, несмотря на меры, принятые персоналом;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishпри выявлении неисправности предохранительных устройств от повышения давления;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishпри обнаружении в сосуде и его элементах, работающих под давлением, неплотностей, выпучин, разрыва прокладок;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishпри неисправности манометра и невозможности определить давление по другим приборам;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishпри снижении уровня жидкости ниже допустимого в сосудах с огневым обогревом:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishпри выходе из строя всех указателей уровня жидкости;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishпри неисправности предохранительных блокировочных устройств;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishпри возникновении пожара, непосредственно угрожающего сосуду, находящемуся под давлением.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПорядок аварийной остановки сосуда и последующего ввода его в работу должен быть указан в инструкции.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish37. Причины аварийной остановки сосуда должны записываться в сменный журнал.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish38. Порядок ремонта сосудов указан в приложении 15.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishГлава VI. Дополнительные требования к цистернам и бочкам для перевозки сжиженных газов
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish39. Цистерны и бочки для сжиженных газов, за исключением криогенных жидкостей, должны быть рассчитаны на давление, которое может возникнуть в них при температуре 50° С.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishЦистерны для сжиженного кислорода и других криогенных жидкостей должны быть рассчитаны на давление, при котором должно производиться их опорожнение.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishРасчет цистерн должен быть выполнен с учетом напряжений, вызванных динамической нагрузкой при их транспортировке.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish40. Цистерны, наполняемые жидким аммиаком температурой, не превышающей в момент окончания наполнения минус 25° С, могут иметь термоизоляцию или теневую защиту.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishТермоизоляционный кожух цистерны для криогенных жидкостей должен быть снабжен разрывной мембраной.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish41. Остальные требования к цистернам и бочкам изложены в приложении 16.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishГлава VII. Дополнительные требования к баллонам
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish§ 1. Общие требования
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish42. Баллоны должны иметь вентили, плотно ввернутые в отверстия горловины или в расходно-наполнительные штуцера у специальных баллонов, не имеющих горловины.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish43. Баллоны для сжатых, сжиженных и растворенных газов вместимостью более 100 литров должны быть снабжены паспортом по форме приложения 3.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish44. На баллоны вместимостью более 100 литров должны устанавливаться предохранительные клапаны. При групповой установке баллонов допускается установка предохранительного клапана на всю группу баллонов.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish45. Остальные требования к баллонам изложены в приложении 17.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish§ 2. Освидетельствование баллонов
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish46. Требования к освидетельствованию баллонов изложены в приложении 18.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish§ 3. Эксплуатация баллонов
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish47. Эксплуатация, хранение и транспортировка баллонов должны производиться в соответствии с требованиями инструкции, утвержденной в установленном порядке.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish48. Баллоны с газами могут храниться как в специальных помещениях, так и на открытом воздухе в специально отведенных местах, где они должны быть защищены от атмосферных осадков и солнечных лучей.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishСкладское хранение в одном помещении баллонов с кислородом и горючими газами запрещается.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish49. Баллоны с газом, устанавливаемые в помещениях, должны находиться на расстоянии не менее 1 m от радиаторов отопления и других отопительных приборов и печей и не менее 5 m от источников тепла с открытым огнем.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish50. При эксплуатации баллонов находящийся в них газ запрещается расходовать полностью. Остаточное давление газа в баллоне должно быть не менее 0,05 МРа (0,5 kgf/cm2).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish51. Остальные требования по эксплуатации баллонов изложены в приложении 19.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishГлава VIII. Заключительное положение
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish52. Настоящие Правила согласованы с Министерством внутренних дел Республики Узбекистан, Центральным Советом профсоюза работников топливно-энергетического комплекса, химической промышленности и геологии Узбекистана, Агентством по стандартизации, метрологии и сертификации «Узстандарт» и Государственно-акционерной компанией «Узкимёсаноат».
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishМинистр внутренних дел Республики Узбекистан Б. МАТЛЮБОВ
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПредседатель Центрального Совета профсоюза работников топливно-энергетического комплекса, химической промышленности и геологии Узбекистана Г. ХАКИМОВА
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishГенеральный директор агентства «Узстандарт» А. АБДУВАЛИЕВ
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПредседатель правление ГАК «Узкимёсаноат» Х. ШЕРМАТОВ
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПРИЛОЖЕНИЕ 1
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishТребования к материалам сосудов
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. Материалы, применяемые для изготовления сосудов, должны обеспечивать их надежную работу в течение расчетного срока службы с учетом заданных условий эксплуатации (расчетное давление, минимальная отрицательная и максимальная расчетная температура), состава и характера среды (коррозионная активность, взрывоопасность, токсичность и др.) и влияния температуры окружающего воздуха.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. Для изготовления, монтажа и ремонта сосудов и их элементов должны применяться основные материалы, приведенные в приложении 5.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3. При выборе материалов для сосудов, предназначенных для установки на открытой площадке или в неотапливаемых помещениях, должна учитываться абсолютная минимальная температура наружного воздуха для данного района по КМК 2.01.01 в случае, если температура стенки находящегося под давлением сосуда может стать отрицательной от воздействия окружающего воздуха.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4. Присадочные материалы, применяемые при изготовлении сосудов и их элементов, должны удовлетворять требованиям соответствующих стандартов или технических условий.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishИспользование присадочных материалов конкретных марок, а также флюсов и защитных газов должно производиться в соответствии с техническими условиями на изготовление данного сосуда и инструкцией по сварке.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish5. Применение электросварных труб с продольным или спиральным швом допускается по стандартам или техническим условиям, при условии контроля шва по всей длине радиографией, ультразвуковой или другой равноценной им дефектоскопией.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishКаждая бесшовная или сварная труба должна проходить гидравлическое испытание. Величина пробного давления при гидроиспытании должна быть указана в НТД на трубы. Допускается не производить гидравлическое испытание бесшовных труб, если они подвергаются по всей поверхности контролю физическими методами (радиографией, ультразвуковым или им равноценным).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish6. Плакированные и наплавленные листы и поковки с наплавкой должны подвергаться ультразвуковому контролю или контролю другими методами, обеспечивающими выявление отслоений плакирующего (наплавленного) слоя от основного слоя металла, а также несплошностей и расслоений металла поковок. При этом объем оценки качества устанавливается стандартами или техническими условиями на плакированные или наплавленные листы и поковки, согласованными со специализированной организацией. Биметаллические листы толщиной более 25 mm, предназначенные для изготовления сосудов, работающих под давлением свыше 4 МРа (40 kgf/cm2), должны подвергаться полному контролю ультразвуковой дефектоскопией или другими равноценными методами.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish7. Углеродистая и низколегированная листовая сталь толщиной более 60 mm, предназначенная для изготовления сосудов, работающих под давлением свыше 10 МРа (100 kgf/cm2), должна подвергаться полистному контролю ультразвуковым или другим равноценным методом дефектоскопии. Методы и нормы контроля должны соответствовать классу 1 по ГОСТ 22727.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish8. Поковки из углеродистых, низколегированных и легированных сталей, предназначенные для работы под давлением свыше 6,3 МРа (63 kgf/cm2) и имеющие один из габаритных размеров более 200 mm и толщину более 50 mm, должны подвергаться поштучному контролю ультразвуковым или другим равноценным методом.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishДефектоскопии должно подвергаться не менее 50% объема контролируемой поковки. Методика и нормы контроля должны соответствовать НТД.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish9. Гайки и шпильки (болты) должны изготовляться из сталей разных марок, а при изготовлении из сталей одной марки — с разной твердостью. При этом твердость гайки должна быть ниже твердости шпильки (болта). Длина шпилек (болтов) должна обеспечивать превышение резьбовой части над гайкой на величину, указанную в НТД.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish10. Материал шпилек (болтов) должен выбираться с коэффициентом линейного расширения, близким по значениям коэффициенту линейного расширения материала фланца. Разница в значениях коэффициента линейного расширения не должна превышать 10%. Применение сталей с различными коэффициентами линейного расширения (более 10%) допускается в случаях, обоснованных расчетом на прочность.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish11. Допускается применять гайки из сталей перлитного класса на шпильках (болтах), изготовленных из аустенитной стали, если это предусмотрено НТД.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish12. В случае изготовления крепежных деталей холодным деформированием они должны подвергаться термической обработке — отпуску.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish13. Отливки стальные должны применяться в термообработанном состоянии. Проверка механических свойств отливок проводится после термообработки.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish14. Неметаллические материалы, применяемые для изготовления сосудов, должны быть совместимы с рабочей средой в части коррозионной стойкости и нерастворимости (изменении свойств) в рабочем диапазоне температур. Среда, для которой предназначен сосуд, должна быть указана в паспорте на сосуд.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish15. Для металлопластиковых сосудов материал герметизирующего слоя (лейнера) выбирается таким образом, чтобы при испытании сосуда пробным давлением в материале отсутствовали пластические деформации. Методики расчета напряженно-деформированного состояния сосуда и экспериментального определения остаточных деформаций согласовываются со специализированной организацией.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish16. Материалы наполнителя и связующего, применяемые для изготовления сосуда, должны иметь гарантированные сроки использования, которые указываются в сертификате на эти материалы.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish17. Чугунные отливки из высокопрочного чугуна следует применять термически обработанными.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish18. Необходимость термической обработки резьбы, изготовленной методом накатки, регламентируется нормативно-технической документацией.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПРИЛОЖЕНИЕ 2
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
(Образец)
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
(Образец)
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПАСПОРТ
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishсосуда, работающего под давлением
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри передаче сосуда другому владельцу вместе с сосудом передается паспорт
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
Содержание паспорта | ||
|
Наименование раздела (таблицы) и приложения |
Количество | |
| Удостоверение о качестве изготовления сосуда | | |
| Техническая характеристика и параметры | | |
| Сведения об основных частях сосуда | | |
| Данные о штуцерах, фланцах, крышках и крепежных изделиях | | |
| Данные о предохранительных устройствах, основной арматуре, контрольно-измерительных приборах, приборах безопасности | | |
| Данные об основных материалах, применяемых при изготовлении сосуда | | |
| Карта измерений корпуса сосуда | | |
| Результаты испытаний и исследований сварных соединений | | |
| Данные о неразрушающем контроле сварных соединений | | |
| Данные о других испытаниях и исследованиях | | |
| Данные о термообработке | | |
| Данные о гидравлическом (пневматическом) испытании | | |
| Сведения о местонахождении сосуда | | |
| Сведения об установленной арматуре | | |
| Другие данные об установке сосуда | | |
| Сведения о замене и ремонте основных элементов сосуда и арматуры | | |
| Регистрации сосуда | | |
| Приложения | | |
| Чертежи сосуда с указанием основных размеров | | |
| Расчет на прочность сосуда | | |
| Руководство по эксплуатации | | |
| Регламент проведения в зимнее время пуска (остановки) сосуда | | |
| | | |
|
Удостоверение о качестве изготовления сосуда | ||
| | | |
| ___________________________________________________________________________ | ||
| |
(наименование сосуда) |
|
| заводской № ___________, изделие № _______________ изготовлен ________________ | ||
| |
(дата изготовления) |
|
| ___________________________________________________________________________ | ||
|
(наименование и адрес изготовителя) | ||
| | ||
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. Техническая характеристика и параметры
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish| Наименование частей сосуда | | | | |
| Рабочее давление, МРа (kgf/cm2) | | | | |
| Расчетное давление, МРа (kgf/cm2) | | | | |
| Пробное давление испытания, МРа (kgf/cm2) | гидравлического | | | |
| пневматического | | | | |
| Рабочая температура среды, ° С | | | | |
| Расчетная температура стенки, ° С | | | | |
| Минимально допустимая отрицательная температура стенки, ° С | | | | |
| Наименование рабочей среды | | | | |
| Характеристика рабочей среды |
Класс опасности | | | |
| Взрывоопасность | | | | |
| Пожароопасность | | | | |
| Прибавка для компенсации коррозии (эрозии), mm | | | | |
| Вместимость, m3 | | | | |
| Масса пустого сосуда *, kg | | | | |
| Максимальная масса заливаемой среды *, kg | | | | |
| Расчетный срок службы сосуда, лет | | | | |
| ______________________________ | ||||
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish* Для сосудов со сжиженными газами.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. Сведения об основных частях сосуда
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
Наименование частей |
Количество, шт. |
Размеры, mm |
Основной металл |
Данные о сварке (пайке) | |||||
|
диаметр (внутренний или наружный) |
толщина стенки |
длина (высота) |
марка |
ГОСТ (ТУ) |
способ выполнения соединения (сварка, пайка) |
вид сварки (пайки) |
электроды, сварочная проволока, припой (тип, марка, ГОСТ или ТУ) | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3. Данные о штуцерах, фланцах, крышках и крепежных изделиях
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
Наименование |
Количество, шт. |
Размеры (mm) и номер позиции по чертежу |
Материал | |
|
Марка |
ГОСТ (ТУ) | |||
|
1 |
2 |
3 |
4 |
5 |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4. Данные о предохранительных устройствах, основной арматуре, контрольно-измерительных приборах, приборах безопасности
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
Наименование |
Количество, шт. |
Место установки |
Условный проход, mm |
Условное давление, МРа (kgf/cm2) |
Материал корпуса | |
|
Марка |
ГОСТ | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish5. Данные об основных материалах, применяемых при изготовлении сосуда
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish| Начало таблицы | |||||
|
№ |
Наименование |
Материал | |||
|
марка |
стандарт (ТУ) |
номер плавки (партии) |
номер и дата | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
| Продолжение таблицы | |||||
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
Данные механических, испытаний по сертификату или протоколу заводских испытаний | |||||||||
|
При Т = 20° С |
При Т< 0о С | ||||||||
|
предел текучести и Re, МРа (kgf/cm2) |
временное сопротивление (предел прочности) МРа (kgf/cm2) |
относительное удлинение А5, % |
относительное сужение Ψ, |
Ударная вязкость |
ударная вязкость J/cm2 |
температура, ° C |
тип образца | ||
|
до старения, J/cm2 |
после старения J/cm2 |
тип образца | |||||||
|
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
| Окончание таблицы | |||||||||
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
Дополнительные данные (ультразвуковой контроль, испытания на твердость, состояние исходной термообработки и др.) |
Химический состав по сертификату или протоколу заводских исследований | |||||||||||
|
С |
Mn |
Si |
Сг |
Ni |
Mo |
Сu |
Ti |
V |
S |
Р |
прочие | |
|
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
25 |
26 |
27 |
28 |
29 |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПримечание: при отсутствии документов, характеризующих материал, необходимо характеристики определить экспериментально в ходе механических испытаний и испытаний на химический состав, или сведения о результатах механических испытаний указываются из сертификатов изготовителя металлопродукции, а в случае отсутствия сертификатов — из протоколов заводских испытаний изготовителя сосуда.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishДля сосудов, закупленных за границей, приводятся выписки из сертификатов фирм-изготовителей металлопродукции и указываются отечественные аналоги иностранных марок сталей.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish6. Карта измерений корпуса сосуда
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish| Левая часть таблицы | |||||
|

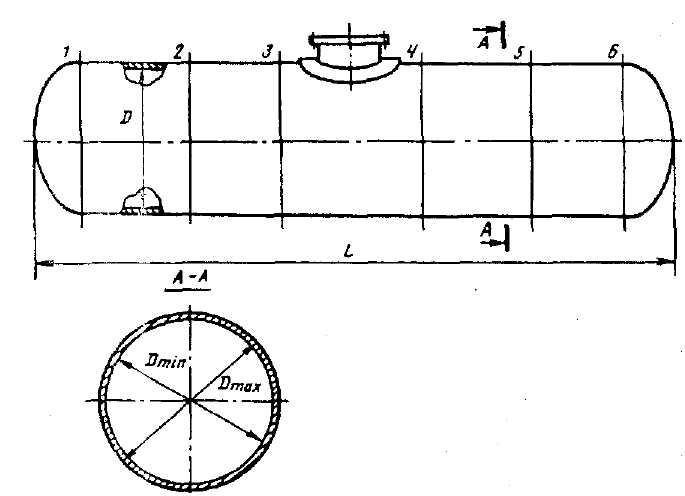

Наименование элемента |
Номер эскиза |
Номер сечения |
Диаметр, mm | ||
|
номинальный наружный |
Отклонение | ||||
|
допускаемое |
измеренное | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
| Правая часть таблицы | |||||
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
Овальность, % |
Отклонение от прямолинейности, mm |

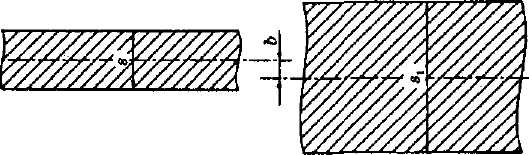

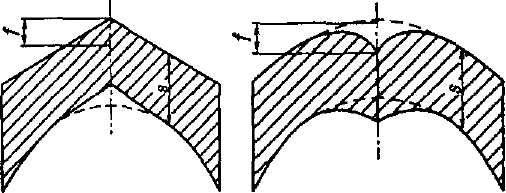

Смещение кромок сварных стыковых соединений, mm | |||||
|
допускаемая |
измеренная |
допускаемое |
измеренное |
кольцевых |
продольных | ||
|
допускаемое |
измерение |
допускаемое |
измерение | ||||
|
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish7. Результаты испытаний и исследований сварных соединений
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish| Начало таблицы | |

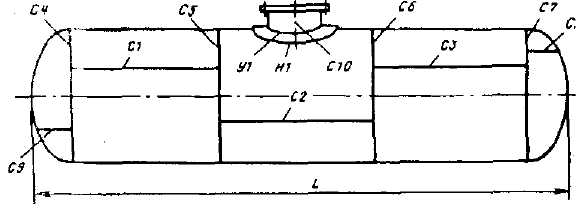

| Наименование элемента и номер чертежа (эскиза) с указанием соединения, для которого изготовлялись контрольные соединения |
Документ о проведении испытаний (номер и дата) |
|
1 |
2 |
| Продолжение таблицы | |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
Механические испытания | ||||||||||||
|
Сварное соединение |
Металл шва |
Зона термического влияния (околошовная зона) |
Оценка | |||||||||
|
Временное сопротивление |
ударная вязкость |
диаметр правки и угол изгиба |
временное сопротивление |
относительное удлинение, А5, % |
твердость, НВ |
ударная вязкость |
твердость, НВ | |||||
|
величина, J/cm2 |
температура, ° С |
тип образца |
величина, J/cm2 |
температура, ° С |
тип образца | |||||||
|
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
| Окончание таблицы | ||||||||||||
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
Металлографические исследования |
Клеймо сварщика | |
| Номер и дата документа макро- или микроисследования |
Оценка | |
|
16 |
17 |
18 |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish8. Данные о неразрушающем контроле сварных соединений
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
Обозначение |
Номер и дата документа |
Метод контроля |
Объем контроля, % |
Описание дефектов |
Оценка |
|
1 |
2 |
3 |
4 |
5 |
6 |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish9. Данные о других испытаниях и исследованиях
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish10. Данные о термообработке
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
Наименование |
Номер и дата |
Вид |
Температура |
Скорость, ° C/h |
Продолжительность |
Способ охлаждения | |
|
нагрева |
охлаждения | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish11. Данные о гидравлическом (пневматическом) испытании
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish| Сосуд успешно прошел следующие испытания: | |||||
|
Вид и условия испытания |
Испытываемая часть сосуда | ||||
| Гидравлическое испытание |
Пробное давление, МРа (kgf/cm2) | | | | |
| Испытательная среда | | | | | |
| Температура испытательной среды, ° С | | | | | |
| Продолжительность выдержки, h (min) | | | | | |
| Пневматическое испытание |
Пробное давление, МРа (kgf/cm2) | | | | |
| Продолжительность выдержки, h (min) | | | | | |
| Положение сосуд при испытании* |
горизонтальное |
|
вертикальное |
| |
| __________________________________ | | | | | |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish* В нужной графе указать «Да»
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish12. Сведения о местонахождении сосуда
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
Наименование предприятия-владельца |
Местонахождение сосуда |
Дата установки |
|
1 |
2 |
3 |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish13. Сведения об установленной арматуре
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
Дата |
Наименование |
Количество, |
Условный |
Условное |
Материал |
Место |
Подпись лица, |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish14. Другие данные об установке сосуда
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish| а) коррозионность среды ______________________________________________________ |
| б) противокоррозионное покрытие______________________________________________ |
| в) тепловая изоляция _________________________________________________________ |
| г) футеровка _________________________________________________________________ |
| д) схема подключения сосуда в установку (линию) ________________________________ |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish15. Сведения о замене и ремонте основных элементов сосуда и арматуры
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
Освидетельствование |
Разрешенное давление, |
Срок следующего | |
|
дата |
результаты | ||
|
1 |
2 |
3 |
4 |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПримечание:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishК паспорту должны быть приложены:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishчертежи сосуда с указанием основных размеров;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishрасчет на прочность;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishруководство по эксплуатации, включая регламент проведения в зимнее время пуска (остановки) сосуда.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри необходимости могут быть дополнительно приложены другие документы (например, сводный лист заводских изменений, комплектовочная ведомость, спецификация с указанием основных размеров сборочных единиц и т. п.).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishI. Инструкция о порядке оформления и заполнения паспорта
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish§ 1. Общие положения
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. Паспорт сосуда должен быть издан типографским способом. Формат паспорта 210 х 297 mm. Обложка паспорта — жесткая. Листы паспорта должны быть выполнены на плотной бумаге одного качества.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. Разделы (таблицы) паспорта должны заполняться черными чернилами (тушью или пастой) чертежным шрифтом с высотой букв и цифр не менее 3,5 mm или машинописным способом. Надписи и знаки должны быть четкими и понятными.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3. Изложение содержания разделов (таблиц) паспорта должно быть кратким и четким, исключающим возможность различного толкования.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4. Обозначения, определения и термины должны соответствовать установленным в нормативной документации, а при их отсутствии — общепринятым в научно-технической литературе.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish5. Единицы измерения физических величин следует указывать в системе «SI» и (или) в единицах, допускаемых к применению в соответствии с O'zDSt 8.012:2005.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish6. Опечатки-описки и графические неточности, допущенные в процессе заполнения паспорта, разрешается исправлять подчисткой или закрашиванием белой краской с нанесением на этом месте исправленного текста (графики). Повреждение листов, помарки или следы не полностью удаленного текста (графики) не допускаются. Правомочность (законность) исправления следует подтвердить надписью «Исправленному верить», заверенной печатью.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish7. В тексте не допускаются сокращения слов, за исключением установленных правилами орфографии или нормативно-технической документацией.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПеред отрицательными значениями величин следует писать слово «минус». Не допускается проставлять математический знак (например, «+», «—», «<», «>», «=» и др.) без цифры, а также математический знак минус («—») перед отрицательным значением величины.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish8. Все строки и графы разделов (таблиц) должны быть заполнены.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishНе допускается ставить кавычки вместо повторяющихся цифр, марок сталей, знаков, математических и химических символов.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishЕсли в строках или графах разделов (таблиц) не требуется указывать цифровые или иные сведения, то в них ставят прочерк.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish9. Раздел «Удостоверение о качестве изготовления сосуда», разделы 1 — 12 и приложения заполняются изготовителем сосуда, а разделы 13 — 19 — владельцем сосуда.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishII. Порядок заполнения разделов паспорта
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish§ 1. Раздел «Содержание паспорта»
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish10. Раздел заполняется после составления и формирования паспорта.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish11. В графе «Наименование раздела (таблицы) и приложения» перечисляются все разделы паспорта, содержащие сведения о данной конструкции, а также прилагаемые к паспорту документы.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish12. В графе «Количество листов» указывается общее число листов документа данного наименования. При отсутствии отдельных разделов для конкретного сосуда в данной графе делается запись «Отсутствует».
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish§ 2. Раздел «Удостоверение о качестве изготовления сосуда»
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish13. В строке «заводской №» следует указывать порядковый номер сосуда по системе нумерации изготовителя.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish§ 3. Раздел «1. Техническая характеристика и параметры»
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish14. В графах заголовка таблицы «Наименование частей сосуда» следует указывать наименование герметично разделенных пространств (частей) сосуда: корпус, рубашка, трубное пространство и т. д.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish15. В строке «Рабочее давление» указывается рабочее давление, приведенное в конструкторской документации (в чертеже общего вида или в сборочном чертеже), или условное давление для стандартных сосудов. В случае, когда указывается условное давление, необходимо дать сведения о пределах применения сосуда в зависимости от давления и температуры.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish16. В строке «Расчетное давление» указывается расчетное давление, приведенное в конструкторской документации (в чертеже общего вида или в сборочном чертеже).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish17. В строке «Пробное давление» указывается давление, при котором проводилось гидравлическое (пневматическое) испытание сосуда. При замене гидравлического (пневматического) испытания другим видом испытания в этой строке делается запись: «См. раздел 9».
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish18. В строках «Рабочая температура среды» и «Расчетная температура стенки» указывается температура, приведенная в конструкторской документации (в чертеже общего вида или в сборочном чертеже).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish19. В строке «Минимально допустимая отрицательная температура стенки» для сосудов, устанавливаемых на открытой площадке или в неотапливаемом помещении, следует указывать одну из температур:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishабсолютную минимальную температуру наружного воздуха района установки сосуда, если температура стенки может стать отрицательной от воздействия окружающего воздуха, когда сосуд находится под давлением;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishотрицательную температуру стенки сосуда, находящегося под давлением, если она ниже абсолютно минимальной температуры наружного воздуха района установки сосуда;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishсреднюю температуру наружного воздуха наиболее холодной пятидневки района установки сосуда, если температура стенки всегда положительная, когда сосуд находится под давлением.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishДля сосудов, устанавливаемых в отапливаемом помещении, строка «Минимально допустимая отрицательная температура стенки» не заполняется.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish20. Строка «Наименование рабочей среды» заполняется в соответствии с конструкторской документацией (чертежом общего вида или сборочным чертежом), а при отсутствии сведений о среде в чертеже данная строка заполняется владельцем сосуда.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish21. В строке «Характеристика рабочей среды» следует указывать класс опасности по ГОСТ 12.1.007, взрывоопасность («Да» или «Нет»), пожароопасность («Да» или «Нет») среды.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish22. Строка «Прибавка для компенсации коррозии (эрозии)» заполняется в соответствии с технической характеристикой сборочного чертежа.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish23. В строке «Вместимость» указывается номинальный объем рабочего пространства (частей) сосуда. Вместимость указывается при необходимости, например, для емкостей, реакторов.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish24. В строках «Масса пустого сосуда» и «Максимальная масса заливаемой среды» указываются сведения только для сосудов со сжиженными газами, степень заполнения которых средой устанавливается взвешиванием или другим надежным способом контроля.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish25. В строке «Расчетный срок службы сосуда» указывается расчетный (назначенный) срок службы сосуда согласно сведениям организации — проектировщика сосуда.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish§ 4. Раздел «2. Сведения об основных частях сосуда»
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish26. Графа «Наименование частей сосуда» заполняется по сборочному чертежу.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish27. В графе «Количество» указывается общее число однотипных частей сосуда.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish28. В графе «Размеры» указываются номинальные размеры (диаметр, толщина стенки, длина или высота) частей сосуда после изготовления.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish29. В графе «Основной металл» указываются марка стали и номер стандарта (ТУ) на химический состав металла.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish30. В графе «Данные о сварке (пайке)» указываются способ выполнения соединения (сварка или пайка), вид сварки (автоматическая, ручная и т. д.), марка и стандарт (ТУ) присадочных материалов.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish§ 5. Раздел «3. Данные о штуцерах, фланцах, крышках и крепежных изделиях»
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish31. В графе «Наименование» указывается обозначение штуцера и перечисляются все детали, входящие в данный узел (патрубок, фланец, крышка, укрепляющее кольцо, прокладка, крепок), а также обозначение фланца и крышки сосуда.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish32. В графе «Количество» указывается общее число однотипных деталей.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish33. В графе «Размеры» следует указывать:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishдля патрубка — наружный диаметр и толщину стенки;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishдля фланца — номер по спецификации или обозначение по стандарту и номер стандарта;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishдля крышки — номер по спецификации или обозначение по стандарту и номер стандарта, или наружный диаметр и толщину;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishдля укрепляющего кольца — наружный диаметр и толщину или номер по спецификации;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishдля прокладки — наружный диаметр и толщину или номер по спецификации, или номер стандарта;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishдля крепежа — номинальный диаметр резьбы.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish34. В графе «Материал» указывается марка стали и номер стандарта (ТУ) на химический состав и технические требования.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish§ 6. Раздел «4. Данные о предохранительных устройствах, основной арматуре, контрольно-измерительных приборах, приборах безопасности»
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish35. Раздел заполняется изготовителем сосуда только в случае поставки предохранительных устройств, арматуры и приборов вместе с сосудом, в противном случае изготовитель делает запись «В объем поставки не входит».
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish36. В графе «Наименование» указываются:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishдля предохранительного клапана — наименование или условное обозначение по паспорту:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishдля мембранного предохранительного устройства — наименование или тип по паспорту;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishдля запорной и запорно-регулирующей арматуры, а также приборов для измерения давления, температуры, указателей уровня жидкости и т. п. — наименование или условное обозначение по нормативной документации (ТУ).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри установке звуковых, световых или других сигнализаторов и блокировок следует указать подробную их характеристику.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish37. В графе «Количество» указывается общее число устройств, арматуры, приборов одного типа.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish38. В графе «Место установки» указывается наименование сборочной единицы, на которой устанавливаются устройство, арматура или приборы.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish39. В графе «Условный проход» для мембранных предохранительных устройств указывается условный диаметр мембраны.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish40. В графе «Условное давление» для мембранных предохранительных устройств указывается минимальное и максимальное давление срабатывания.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish41. В графе «Материал корпуса» указываются марка стали и номер стандарта на химический состав и технические требования.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish§ 7. Раздел «5. Данные об основных материалах, применяемых при изготовлении сосуда»
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish42. В графе «Наименование элемента» указывается наименование элементов, которые находятся под давлением (обечайка, днище, крышка, трубная решетка, рубашка, штуцера, фланцы и т. д.).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish43. В графе «Материал» указываются марка материала, номер стандарта (ТУ) на химический состав и технические требования, номер плавки (партии) из сертификата на материал, номер и дата сертификата изготовителя металлопродукции или протокола или, в случае отсутствия сертификата, номер и дата протокола заводских испытаний изготовителя сосуда.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish44. В остальных графах указываются данные из сертификатов изготовителя металлопродукции, а в случае отсутствия сертификатов — данные из протоколов заводских испытаний изготовителя сосуда.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish§ 8. Раздел «6. Карта измерений корпуса сосуда»
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish45. В графе «Наименование элемента» указываются элементы сосуда, на которых проводятся соответствующие измерения согласно требованиям нормативно-технической документации.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish46. В графе «Номер эскиза» указывается соответствующий номер эскиза, прилагаемого изготовителем сосуда к настоящему разделу паспорта. Эскиз может быть выполнен по примеру эскиза № 1.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish47. В графе «Номер сечения» указывается обозначение сечения элемента согласно прилагаемому эскизу.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish48. В графе «Диаметр» указываются:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishноминальный внутренний или наружный диаметр согласно чертежу общего вида или сборочному чертежу;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishдопускаемое отклонение диаметра согласно требованиям нормативно-технической документами;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishфактические отклонения диаметра, измеренные в трех сечениях (по торцам, на расстоянии не более 100 mm от торца, и в середине элемента).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish49. В графах «Овальность» и «Отклонение от прямолинейности» указываются:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishфактические величины относительной овальности и отклонения от прямолинейности.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish50. Число сечений, в которых проводится замер данных параметров, устанавливается ОТК изготовителя в зависимости от конструкции, габаритов, результатов внешнего осмотра сосуда.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish§ 9. Раздел «7. Результаты испытаний и исследований сварных соединений»
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish51. В графе «Наименование элемента...» указывается наименование детали или сборочной единицы с номерами (обозначениями) сварных швов одного типа, для которых изготовляется контрольное сварное соединение.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishНаименование детали или сборочной единицы с указанием номера (обозначения) сварного шва должно соответствовать схеме контроля сварных швов, входящей в состав проекта со суда, или эскизу, прилагаемому изготовителем сосуда к настоящему разделу паспорта, на котором указаны тип сварных швов, их число и расположение. Эскиз может быть выполнен по примеру эскиза № 2.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish52. В графе «Документ о проведении испытания» указываются наименование, номер и дата документа о проведении испытания.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish53. В графе «Механические испытания» для сварного соединения указываются:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishвременное сопротивление (предел прочности) сварного соединения при температуре 20° С;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishвеличина ударной вязкости, температура испытания и тип образца;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishдиаметр оправки и угол загиба при испытании на изгиб при температуре 20° С.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishГрафа «Механические испытания» для металла шва и зоны термического влияния заполняются в случаях, оговоренных в технической документации.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВ графе «Механические испытания» для металла шва указываются:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishвременное сопротивление (предел прочности) при температуре 20° С;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishотносительное удлинение при разрыве;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishтвердость.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВ графе «Механические испытания» для зоны термического влияния (околошовная зона), в которой проявляется температурно-деформационное влияние сварки, указываются величина ударной вязкости, температура испытания, тип образца и твердость по Бринеллю.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВ графе «Оценка» указываются оценка результатов механических испытаний и ссылка: нормативно-технический документ (например, «Соответствует правилам Государственной инспекции «Саноатгеоконтехназорат»).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish54. В графе «Металлографические исследования» указываются:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishномер и дата документа о проведении макро- и микроисследования;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishоценка результатов металлографических исследований и ссылка на нормативно-технический документ (например, «Соответствует правилам Государственной инспекции «Саноатгеоконтехназорат»).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish55. графе «Клеймо сварщика» указывается клеймо сварщика, выполнявшего сварные швы элемента и контрольные сварные соединения.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishЕсли сварные швы элемента выполнялись несколькими сварщиками, то следует указать на всех этих сварщиков.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish§ 10. Раздел «8. Данные о неразрушающем контроле сварных соединений»
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish56. В графе «Обозначение сварного шва» указывается номер или обозначение сварного швов соответствии со схемой контроля сварных швов, входящей в состав проекта или эскизом, прилагаемым изготовителем к настоящему разделу паспорта. Эскиз может быть выполнен по примеру эскиза № 3. Допускается в данной графе указывать наименование сварного узла (например, «корпус», «рубашка», «распредкамера» и т. д.) и соединителя (например, «шов: обечайка + обечайка»; «поперечный шов»; «фланец + днище» и т. д.).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish57. В графе «Номер и дата документа о проведении контроля» указывается номер и дата документа (протокола, отчета или акта) о проведении неразрушающего контроля.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish58. В графе «Метод контроля» указывается примененный метод неразрушающего контроля (радиографический, ультразвуковой).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish59. В графе «Объем контроля» указывается объем проведенного контроля.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish60. В графе величина «Описание дефектов» указываются выявленные дефекты (характер, число и величина дефектов) или делается запись «Без дефектов».
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish61. В графе «Оценка» указывается оценка результата контроля и ссылка на технический документ (например, «Соответствует правилам Государственной инспекции «Саноатгеоконтехназорат»).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish§ 11. Раздел «9. Данные о других испытаниях и исследованиях»
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish62. В разделе указываются методы испытаний и исследований, не предусмотренные предыдущими разделами настоящего паспорта (испытание на стойкость против межкристаллитной коррозии, стилоскопирование и др.).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish§ 12. Раздел «10. Данные о термообработке»
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish63. В графе «Наименование элемента» указывается наименование сборочной единицы. детали или элемента, которые подвергались термообработке.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish64. В графе «Номер и дата документа» указываются номер и дата документа (протокола акта) о проведении термообработки.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish65. Раздел может быть заменен диаграммой термообработки, включающей все сведения настоящего раздела.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish§ 13. Раздел «11. Данные о гидравлическом (пневматическом) испытании»
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish66. Раздел заполняется изготовителем сосуда, если испытание проводилось на предприятии-изготовителе, или организацией, проводившей испытание на месте монтажа (установки).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish67. В графе «Испытываемая часть сосуда» указывается рабочее пространство (корпус, рубашка, трубное пространство и т. п.), подвергаемое испытанию.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish68. В графе «Испытательная среда» указывается «Вода» или, если используется другая жидкость, ее наименование.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish69. В зависимости от положения (горизонтальное или вертикальное) сосуда при испытании в соответствующей графе указать «Да».
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish§ 14. Разделы 13 — 19
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish72. Разделы 13 — 19 заполняются владельцем сосуда.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish73. Изготовитель сосуда должен предусмотреть в паспорте для раздела 17 не менее двух страниц а для раздела 18 — не менее 10 страниц.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish§ 15. Приложения
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish74. Чертежи сосуда должны давать возможность проверки расчетом принятых размеров и контроля соответствия сосуда требованиям конструкторской документации.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish75. Расчет на прочность должен быть выполнен для элементов, работающих под давление расчет на прочность элементов, принятых по стандартам, в которых указаны условия эксплуатации (давление, температура), допускается не прилагать, и в этом случае следует сделать ссылку на соответствующий стандарт. Расчет на малоцикловую усталость выполняется при числе циклов нагружения более 103.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish76. Руководство по эксплуатации составляется разработчиком сосуда и должна включать регламент проведения в зимнее время пуска (остановки) сосуда, устанавливаемого на открытой площадке или в неотапливаемом помещении.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПример:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishЭскиз № 1 к разделу «6. Карта измерений корпуса сосуда».
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishЭскиз № 2 к разделу «7. Результаты испытаний и исследований сварных соединений»
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1 — обечайка серединная, контрольная пластина № ___
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishЭскиз № 3 к разделу «8. Данные о неразрушающем контроле сварных соединений»
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПримечание: все участки сварных швов, подвергаемых контролю, в том числе места пересечение швов, должны быть обозначены на схеме.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПРИЛОЖЕНИЕ 3
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishТребования к конструкции сосудов
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish§ 1. Общие требования
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. Конструкция сосудов должна обеспечивать надежность и безопасность эксплуатации в течение расчетного срока службы и предусматривать возможность проведения технического освидетельствования, очистки, промывки, полного опорожнения, продувки, ремонта, эксплуатационного контроля металла и соединений.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. Для каждого сосуда устанавливается и указывается в паспорте расчетный срок службы с учетом условий эксплуатации.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3. Устройства, препятствующие наружному и внутреннему осмотрам сосудов (мешалки, змеевики, рубашки, тарелки, перегородки и другие приспособления), должны быть, как правило, съемными.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри применении приварных устройств должна быть предусмотрена возможность их удаления для проведения наружного и внутреннего осмотров и последующей установки на место. Порядок съема и установки этих устройств должен быть указан в руководстве по эксплуатации сосуда.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4. Если конструкция сосуда не позволяет проведение наружного и внутреннего осмотров или гидравлического испытания, предусмотренных требованиями Правил, разработчиком проекта сосуда в руководстве по эксплуатации указываются методика, периодичность и объем контроля, выполнение которых обеспечит своевременное выявление и устранение дефектов. В случае отсутствия в руководстве таких указаний методика, периодичность и объем контроля определяются специализированной организацией.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish5. Конструкции внутренних устройств должны обеспечивать удаление из сосуда воздуха при гидравлическом испытании и воды после гидравлического испытания.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish6. Сосуды должны иметь штуцера для наполнения и слива воды, а также для удаления воздуха при гидравлическом испытании.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish7. На каждом сосуде должны быть предусмотрены вентиль, кран или другое устройство, позволяющее осуществлять контроль за отсутствием давления в сосуде перед его открыванием; при этом отвод среды должен быть направлен в безопасное для обслуживающего персонала место.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish8. Сосуды, которые в процессе эксплуатации изменяют свое положение в пространстве, должны иметь приспособления, предотвращающие их самоопрокидывание.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish9. Конструкция сосудов, обогреваемых горячими газами, должна обеспечивать надежное охлаждение стенок, находящихся под давлением, до расчетной температуры.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish10. Для проверки качества приварки колец, укрепляющих отверстия для люков, лазов и штуцеров, должно быть резьбовое контрольное отверстие в кольце, если оно приварено снаружи, или в стенке, если кольцо приварено с внутренней стороны сосуда.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishДанное требование распространяется также и на привариваемые снаружи к корпусу накладки или другие укрепляющие элементы.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishНаружные глухие элементы (например, накладки), не работающие под давлением, должны иметь дренажные отверстия в самых низких местах.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish11. Заземление и электрическое оборудование сосудов должны быть выполнены в соответствии с «Правилам устройства электроустановок» (ПУЭ).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish§ 2. Люки, лючки, крышки
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish12. Сосуды должны быть снабжены необходимым количеством люков и смотровых лючков, обеспечивающих осмотр, очистку и ремонт сосудов, а также монтаж и демонтаж разборных внутренних устройств.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishСосуды, состоящие из цилиндрического корпуса и решеток с закрепленными в них трубками (теплообменники), и сосуды, предназначенные для транспортировки и хранения криогенных жидкостей, а также сосуды, предназначенные для работы с веществами 1-го и 2-го классов опасности по ГОСТ 12.1.007, но не вызывающие коррозии и накипи, допускается изготавливать без люков и лючков независимо от диаметра сосудов при условии выполнения требования п. 4 настоящего приложения.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish13. Сосуды с внутренним диаметром более 800 mm должны иметь люки, а с внутренним диаметром 800 mm и менее — лючки.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish14. Внутренний диаметр круглых люков должен быть не менее 400 mm. Размеры овальных люков по наименьшей и наибольшей осям в свету должны быть не менее 325 x 400 mm.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВнутренний диаметр круглых или размер по наименьшей оси овальных лючков должен быть не менее 80 mm.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish15. Люки, лючки необходимо располагать в местах, доступных для обслуживания. Требования к устройству, расположению и обслуживанию смотровых окон в барокамерах определяются проектной организацией и указываются в инструкции по монтажу и эксплуатации завода-изготовителя.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish16. Крышки люков должны быть съемными. На сосудах, изолированных на основе вакуума, допускаются приварные крышки.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish17. Крышки массой более 20 kg должны быть снабжены подъемно-поворотными или другими устройствами для их открывания и закрывания.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish18. Конструкция шарнирно-откидных или вставных болтов, хомутов, а также зажимных приспособлений люков, крышек и их фланцев должна предотвращать их самопроизвольный сдвиг.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish19. При наличии на сосудах штуцеров, фланцевых разъемов, съемных днищ или крышек, внутренний диаметр которых не менее, чем указанные для люков в п. 14 настоящего приложения, обеспечивающих возможность проведения внутреннего осмотра, допускается люки не предусматривать.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish§ 3. Днища сосудов
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish20. В сосудах применяются днища: эллиптические, полусферические, торосферические, сферические неотбортованные, конические отбортованные, конические неотбортованные, плоские отбортованные, плоские неотбортованные.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish21. Эллиптические днища должны иметь высоту выпуклой части, измеренную по внутренней поверхности, не менее 0,2 внутреннего диаметра днища. Допускается уменьшение этой величины по согласованию со специализированной научно-исследовательской организацией.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish22. Торосферические (коробовые) днища должны иметь:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishвысоту выпуклой части, измеренную по внутренней поверхности, не менее 0,2 внутреннего диаметра;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishвнутренний радиус отбортовки не менее 0,1 внутреннего диаметра днища;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishвнутренний радиус кривизны центральной части не более внутреннего диаметра днища.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish23. Сферические неотбортованные днища могут применяться с приварными фланцами, при этом:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishвнутренний радиус сферы днища должен быть не более внутреннего диаметра сосуда;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishсварное соединение фланца с днищем выполняется со сплошным проваром.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish24. В сварных выпуклых днищах, за исключением полусферических, состоящих из нескольких частей с расположением сварных швов по хорде, расстояние от оси сварного шва до центра днища должно быть не более 1/5 внутреннего диаметра днища.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishКруговые швы выпуклых днищ должны располагаться от центра днища на расстоянии не более 1/3 внутреннего диаметра днища.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish25. Конические неотбортованные днища должны иметь центральный угол не более 45°. Центральный угол конического днища может быть увеличен до 60° по заключению специализированной организации по аппаратостроению.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish26. Плоские днища с кольцевой канавкой и цилиндрической частью (бортом), изготовленные механической расточкой, должны изготовляться из поковки. Допускается изготовление отбортованного плоского днища из листа, если отбортовка выполняется штамповкой или обкаткой кромки листа с изгибом на 90°.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish27. Для отбортованных и переходных элементов сосудов, за исключением выпуклых днищ, компенсаторов и вытянутых горловин под приварку штуцеров, расстояние l от начала закругления отбортованного элемента до отбортованной кромки в зависимости от толщины s стенки отбортованного элемента должно быть не менее указанного в таблице 1.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishТаблица 1
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
Толщина стенки отбортованного |
Расстояние до отбортованной кромки l, |
|
До 5 |
15 |
|
Свыше 5 до 10 |
2s + 5 |
|
Свыше 10 до 20 |
s + 15 |
|
Свыше 20 до 150 |
s/2 + 25 |
|
Свыше 150 |
100 |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish§ 4. Сварные швы и их расположение
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish28. При сварке обечаек и труб, приварке днищ к обечайкам должны применяться стыковые швы с полным проплавлением.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishДопускаются сварные соединения в тавр и угловые с полным проплавлением для приварки плоских днищ, плоских фланцев, трубных решеток, штуцеров, люков, рубашек.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПрименение нахлесточных сварных швов допускается для приварки к корпусу укрепляющих колец, опорных элементов, подкладных листов, пластин под площадки, лестницы, кронштейны и т. п.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish29. Конструктивный зазор в угловых и тавровых сварных соединениях допускается в случаях, предусмотренных НТД.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish30. Сварные швы должны быть доступны для контроля при изготовлении, монтаже и эксплуатации сосудов, предусмотренного требованиями настоящих Правил, соответствующих стандартов и технических условий.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish31. Продольные швы смежных обечаек и швы днищ сосудов должны быть смещены относительно друг друга на величину трехкратной толщины наиболее толстого элемента, но не менее чем на 100 mm между осями швов.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishУказанные швы допускается не смещать относительно друг друга в сосудах, предназначенных для работы под давлением не более 1,6 МРа (16 kgf/cm2) и температуре стенки не выше 400° С, с номинальной толщиной стенки не более 30 mm при условии, что эти швы выполняются автоматической или электрошлаковой сваркой и места пересечения швов контролируются методом радиографии или ультразвуковой дефектоскопии в объеме 100%.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish32. При приварке к корпусу сосуда внутренних и внешних устройств (опорных элементов, тарелок, рубашек, перегородок и др.) допускается пересечение этих сварных швов со стыковыми швами корпуса при условии предварительной проверки перекрываемого участка шва корпуса радиационным контролем или ультразвуковой дефектоскопией.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish33. В случае приварки опор или иных элементов к корпусу сосуда расстояние между краем сварного шва сосуда и краем шва приварки элемента должно быть не менее толщины стенки корпуса сосуда, но не менее 20 mm.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishДля сосудов из углеродистых и низколегированных марганцовистых и марганцово-кремнистых сталей (приложение 5), подвергаемых после сварки термообработке, независимо от толщины стенки корпуса расстояние между краем сварного шва сосуда и краем шва приварки элемента должно быть не менее 20 mm.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish34. В горизонтальных сосудах допускается местное перекрытие седловыми опорами кольцевых (поперечных) сварных швов на общей длине не более 0,3 5 л х D, а при наличии подкладного листа — не более 0,5 л х D, где D — наружный диаметр сосуда. При этом перекрываемые участки сварных швов по всей длине должны быть проверены радиационным методом или ультразвуковой дефектоскопией. Перекрытие мест пересечения швов не допускается.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish35. В стыковых сварных соединениях элементов сосудов с разной толщиной стенок должен быть обеспечен плавный переход от одного элемента к другому путем постепенного утонения кромки более толстого элемента. Угол наклона поверхностей перехода не должен превышать 20°.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishЕсли разница в толщине соединяемых элементов составляет не более 30% толщины тонкого элемента и не превышает 5 mm, то допускается применение сварных швов без предварительного утонения толстого элемента. Форма швов должна обеспечивать плавный переход от толстого элемента к тонкому.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри стыковке литой детали с деталями из труб, проката или поковок необходимо учитывать, что номинальная расчетная толщина литой детали на 25 — 40% больше аналогичной расчетной толщины стенки элемента из труб, проката или поковок, поэтому переход от толстого элемента к тонкому должен быть выполнен таким образом, чтобы толщина конца литой детали была не менее расчетной величины.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish§ 5. Расположение отверстий в стенках сосудов
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish36. Отверстия для люков, лючков и штуцеров должны располагаться, как правило, вне сварных швов.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishДопускается расположение отверстий:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishна продольных швах цилиндрических и конических обечаек сосудов, если номинальный диаметр отверстий не более 150 mm;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishна кольцевых швах цилиндрических и конических обечаек сосудов без ограничения диаметра отверстий;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishна швах выпуклых днищ без ограничения диаметра отверстий при условии 100% проверки сварных швов днищ радиационным методом или ультразвуковой дефектоскопией.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish37. На торосферических (коробовых) днищах допускается расположение отверстий только в пределах центрального сферического сегмента. При этом расстояние от центра днища до наружной кромки отверстия, измеряемое по хорде, должно быть не более 0,4D (D — наружный диаметр днища).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПРИЛОЖЕНИЕ 4
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПеречень
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishматериалов, используемых для изготовления сосудов, работающих под давлением
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishТаблица 2
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
Марка стали, |
Технические |
Рабочие условия |
Виды испытания |
Примечания, данные в конце таблицы | |
|
температура стенки, ° С |
давление среды, МРа (kgf/cm2), не более | ||||
|
1 |
2 |
3 | 4 | 5 | 6 |
| Ст3сп, Ст3пс, Ст3кп2 ГОСТ 380 ГОСТ 14637 |
ГОСТ 14637 | От 10 до 200 | 1,6(16) | ГОСТ 14637 | п. 1 |
| Ст3сп, Ст3пс, Ст3гпс категорий 3, 4, 5 в зависимости от рабочей температуры ГОСТ 380 ГОСТ 14637 |
ГОСТ 14637 ТУ 14-1-3023* группы 1, 2 |
От –0 до 425 | 5(50) | ГОСТ 14637 ТУ 14-1-3023 |
п.п. 2, 4, 5, 7,8 |
| 16К, 18К, 20К, 22К категорий 3, 5, 11, 17, 18 в зависимости от рабочей температуры ГОСТ 5520 |
ГОСТ 5520 | От –20 до 475 | Не ограничено | ГОСТ 5520 | п.п. 4, 5, 8 |
| 22К ТУ 108.11-543 |
ТУ 108.11-543 | От –20 до 350 | Не ограничено | ТУ 108.11-543 | п.п. 7, 8 |
| 15.20 ГОСТ 1050 |
ГОСТ 1577 | От –20 до 425 | 5(50) | ГОСТ 1577 | п.п. 3, 7, 8 |
| 09Г2С, 10Г2С1 категорий 3, 4, 5, 6, 7, 8, 9, 12,13, 14, 15, 16, 17, 18 в зависимости от рабочей температуры ГОСТ 5520 |
ГОСТ 5520 | От –70 до 475 | Не ограничено | ГОСТ 5520 | п.п. 4, 8 |
| 17ГС, 17ПС,16ГС категорий 3, 4, 5, 6, 12, 18 в зависимости от рабочей температуры ГОСТ 5520 |
ГОСТ 5520 | От –40 до 475 | Не ограничено | ГОСТ 5520 | п.п. 4, 8 |
| 09Г2С-Ш ТУ 14-1-2072 |
ТУ 14-1-2072 | От –606 до 475 | Не ограничено | ТУ 14-1-2072 | п. 7 |
| 09Г2СЮЧ, 09ХГ2СЮЧ ТУ 14-1-5065 |
ТУ 14-1-5065 | От –70 до 475 | Не ограничено | ТУ 14-1-5065 | п. 7 |
| 17ГС, 17Г1С, 16ГС, 14Г2, 09Г2С категорий 1, 2, 3, 4, 12 в зависимости от рабочей температуры ГОСТ 19281 |
ГОСТ 19281 | От –40 до 475 | Не ограничено | ГОСТ 19281 | п.п. 6, 7, 12 |
| 14Г2АФ, 16Г2АФ ГОСТ 19281 |
ГОСТ 19281 | От – 60 до 475 | 5(50) | ГОСТ 19281 |
п.п. 6, 7, 12 |
|
От –50 до 400 |
Не ограничен | ||||
| 09Г2ФБ. 10Г2ФБ ТУ 14-1-4083 |
ТУ 14-1-4083 | От –60 до 420 | 10(100) | ТУ 14-1-4083 | п. 7 |
| 09Г2БТ. 10Г2БТ, 07ГФБ-У ТУ 14-1-4083 |
ТУ 14-1-4083 | От –70 до 200 | Не ограничено | ТУ 14-1-4083 | п. 7 |
| Е40.Е32 ГОСТ 5521 |
ГОСТ 5521 | От –40 до 200 | Не ограничено | ГОСТ 5521 | п. 7 |
| 10ХСНД 15ХСНД ГОСТ 19281 |
ГОСТ 19281 | От –40 до 400 | Не ограничено | ГОСТ 19281 | п.п. 6, 7, 12 |
| А, В ГОСТ 5521 |
ГОСТ 5521 | От 0 до 200 | Не ограничено | ГОСТ 5521 | п.п. 2, 7, 8 |
| Д32, Д40 ГОСТ 5521 |
ГОСТ 5521 | От –20 до 200 | Не ограничено | ГОСТ 5521 | п.п. 2, 7, 8 |
| 12ХМ ГОСТ 20072 |
ТУ 14-1-642 | От –40 до 540 | Не ограничено | ТУ 14-1-642 | |
| 12ХМ ТУ 14-1-642 ТУ 24-10-003 |
ТУ 24-10-003 ТУ 108.1263 |
От –40 до 560 | Не ограничено | ТУ 24-10-003 ТУ 108.1263 |
|
| I2XM категории 3 ГОСТ 5520 |
ГОСТ 5520 | От –40 до 560 | Не ограничено | ГОСТ 5520 | |
| 12ХМ ТУ 14-1-2304 |
ТУ 14-1-2304 | От –40 до 560 | Не ограничено | ТУ 14-1-2304 | |
| 12ХМ, 15ХМ ТУ 302.02.031 |
ТУ 302.02.031 | От –40 до 550 | Не ограничено | ТУ 302.02.031 | |
| 20ЮЧ ТУ 14-1-4853 |
ТУ 14-1-4853 | От –40 до 475 | Не ограничено | ТУ 14-1-4853 | |
| 09ХГ2НАБЧ ТУ 14-1-3333 |
ТУ 14-1-3333 | От –40 до 475 | Не ограничено | ТУ 14-1-3333 | |
| 15Г2СФ ТУ 14-1-4502 |
ТУ 14-1-4502 | От –60 до 350 | Не ограничено | ТУ 14-1-4502 | |
| 15Г2СФ категорий 1, 2, 3,4,5,6, 12, 13. 14 в зависимости от рабочей температуры ГОСТ 19281 |
ГОСТ 19281 | От –60 до 350 | Не ограничено | ГОСТ 19281 | п.п. 6, 7 |
| 10Х2ГНМ ТУ 108.11-928 |
ТУ 108.11-928 | От –40 до 550 | Не ограничено | ТУ 108.11-928 | |
| 16ГНМА ОСТ 108.030.118 |
ОСТ 108.030.118* | От –20 до 350 | Не ограничено | ОСТ 108.030.118 | |
| 10Х2М1А-А ТУ 302.02.121 |
ТУ 302.02.121 | От –40 до 560 | Не ограничено | ТУ 302.02.121 | |
| 10Х2М, 10Х2М1ФБ ТУ 14-1-3409 |
ТУ 14-1-3409 без примеч. 4 к табл. 2 |
От –40 до 510 | Не ограничено | ТУ 14-1-3409 | |
| 16ГМ10Ч ТУ 14-1-4824 |
ТУ 14-1-4824 | От –40 до 520 | Не ограничено | ТУ 14-1-4824 | |
| 15Х5М ГОСТ 20072 |
Группа М 26 ГОСТ 7350 ТУ 14-1-2657 |
От –40 до 650 | Не ограничено | ГОСТ 7350 ТУ 14-1-2657 |
|
| 12Х2МФА ТУ 108.131 |
ТУ 108.131 | От –40 до 500 | Не ограничено | ТУ 108.131 | |
| 15Х2МФА-А ТУ 302.02.014 |
ТУ 302.02.014 |
От –40 до 510 | Не ограничено | ТУ 302.02.014 |
|
|
Свыше 510 до 560 |
10(100) | ||||
| 15Х2МФА ТУ 108.131 |
ТУ 108.131 | От 0 до 500 | Не ограничено | ТУ 108.131 | |
| 18Х2МФА, 25Х2МФА, 25ХЗМФА ТУ 108.131 ТУ 5.961-11060 |
ТУ 108.131 ТУ 5.961-11060 без п. 2.13 е |
От 0 до 500 | Не ограничено | ТУ 108.131 ТУ 5.961-11060 |
|
| 38ХНЗМФА ГОСТ 4543 |
ТУ 108.11.906 | От 0 до 500 | Не ограничено | ТУ 108.11.906 | |
| 10Х14П4Н4Т ГОСТ 5632 |
Группа М2б ГОСТ 7350 Группы М2а и М3а ГОСТ 5582 |
От –196 до 500 | Не ограничено | ГОСТ 7350 ГОСТ 5582 |
п. 10 |
| 08Х22Н6Т, 08X21Н6М2Т ГОСТ 5632 |
Группа М2б ГОСТ 7350 Группы М2а и М3а ГОСТ 5582 |
От –40 до 300 | Не ограничено | ГОСТ 7350 ГОСТ 5582 |
п. 10 |
| 03Х19АГЗН10 ТУ 14-1-2261 |
ТУ 14-1-2261 | От –196 до 450 | Не ограничено | ТУ 14-1-2261 | |
| 03Х21Н21М4ГБ ГОСТ 5632 |
Группа М2б ГОСТ 7350 |
От –70 до 450 | Не ограничено | ГОСТ 7350 | п. 10 |
| 08Х18Г8Н2Т ГОСТ 7350 |
Группа М2б ГОСТ 7350 |
От –20 до 300 | 5(50) | ГОСТ 7350 | п. 10 |
| 07Х13АГ20 ТУ 14-1-2640 ТУ 14-1-3342 |
ТУ 14-1-2640 ТУ 14-1-3342 |
От –70 до 300 | 5(50) | ТУ 14-1-2640 ТУ 14-1-3342 |
п. 10 |
| 08Х18Н10Т ГОСТ 5632 |
Группа М2б ГОСТ 7350 |
От –253 до 610 | Не ограничено | ГОСТ 7350 | п. 10 |
| 08Х18Н12Б ГОСТ 5632 |
Группа М2б ГОСТ 7350 |
От –196 до 610 | Не ограничено | ГОСТ 7350 | п. 10 |
| O3XI8H11 ГОСТ 5632 |
ГУ 14-1-3071 ТУ 14-1-2144 Группы М2а и М3а ГОСТ 5582 |
От –253 до 450 | Не ограничено | ТУ 14-1-3071 ТУ 14-1-2144 ГОСТ 5582 |
п. 10 |
| 04Х18Н10 ГОСТ 5632 |
Группа М2б ГОСТ 7350 |
От –270 до 600 | 5(50) | ГОСТ 7350 | п. 10 |
| 02X18HI1 ТУ 14-1-3071 |
ГУ 14-1-3071 | От –253 до 450 | 5(50) | ТУ 14-1-3071 | п. 10 |
| 08Х17Н13М2Т 10Х17Н13М2Т ГОСТ 5632 |
Группа М2б ГОСТ 7350 Группы М2а и М3а ГОСТ 5582 |
От –253 до 700 | Не ограничено | ГОСТ 7350 ГОСТ 5582 |
п. 10 |
| Х17Н13МЗТ ГОСТ 5632 |
Группа М2б ГОСТ 7350 Группы М2а и М3а ГОСТ 5582 ТУ 14-1-394, группа А |
От –196 до 600 | Не ограничено | ГОСТ 7350 ГОСТ 5582 ТУ 14-1-394 |
п. 10 |
| 08Х17Н15МЗТ ГОСТ 5632 |
Группа М2б ГОСТ 7350 |
От –196 до 600 | Не ограничено | ГОСТ 7350 | п. 10 |
| 03ХН28МДТ, 06Х28МДТ ГОСТ 5632 |
Группа М2б ГОСТ 7350 Группы М2а и М3а ГОСТ 5582 |
От –196 до 400 | Не ограничено | ГОСТ 7350 ГОСТ 5582 |
п. 10 |
| 03Х17Н14МЗ ГОСТ 5632 |
ТУ 14-1-5071 ТУ 14-1-5056 ТУ 14-1-5073 ТУ 14-1-5054 |
От –196 до 450 | Не ограничено | ТУ 14-1-5071 ТУ 14-1-5056 ТУ 14-1-5073 ТУ 14-1-5054 |
п. 10 |
| 08Х18Н10 ГОСТ 5632 |
Группа 2 ГОСТ 5582 Группа М2б ГОСТ 7350 |
От –270 до 600 | Не ограничено | ГОСТ 5582 ГОСТ 7350 |
п. 10 |
| 12XI8H9T, 12Х18Н10Т ГОСТ 5632 |
Группа М2б ГОСТ 7350 ГОСТ 5582 |
От –270 до 610 | Не ограничено | ГОСТ 7350 | п. 10 |
| 08X13 ГОСТ 5632 |
Группа М2б ГОСТ 7350 ГОСТ 5582 |
От –40 до 550 | Не ограничено | ГОСТ 7350 | п. 10 |
| 08Х18Н10Т, 08Х18Н12Б, 12Х18Н10Т ГОСТ 5632 |
Группа М2б ГОСТ 7350 ГОСТ 5582 |
От 610 до 700 | 5(50) | ГОСТ 7350 | п. 10 |
| 20X13, 12X13 ГОСТ 5632 |
Группа М2б ГОСТ 7350 |
От –40 до 550 | Не ограничено | ГОСТ 7350 | п. 10 |
| ХН32Т ТУ 14-1-625 |
ТУ 14-1-625 | От –70 до 900 | Не ограничено | ТУ 14-1-625 | п. 10 |
| 15Х18Н12С4Т10 ГОСТ 5632 |
ТУ 14-1-1337 | От –20 до 200 | 2,5 (25) | ТУ 14-1-1337 | п. 10 |
| ХН65МВУ, Х70МФ-ВИ ТУ 14-1-4253 |
ТУ 14-1-4253 | От –70 до 500 | 5(50) | ГОСТ 7350, группа А |
|
| | От –70 до 300 | 1(10) | ГОСТ 5582 и п. 3.2 ОСТ 26-01-858 |
||
| 08сп,08Т ТУ 14-1-3172 |
ТУ 14-1-3172 | От –20 до 300 | 2,5 (25) | ТУ 14-1-3172 | п. 11 |
| 08ГТ | ТУ 14-1-3899 ТУ 14-1-3899 |
От –20 до 300 | 2,5 (25) | ТУ 14-1-3899 | п. 11 |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПримечания:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish* Ссылка на ТУ, ОСТ является справочной.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. Толщина листа не более 16 mm.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. Допускается применять листовой прокат сталей марок Ст3сп, Ст3пс категории 3 толщиной не более 40 mm; сталей марок Ст3сп, Ст3пс категорий 4 и 5 толщиной не более 25 mm, стали марки Ст3Гпс толщиной не более 30 mm.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3. Объем и виды испытаний сталей марок 15 и 20 по ГОСТ 1577 должны быть проведены по ГОСТ 5520 в том же объеме, что и для сталей марок 15К, 16К, 18К и 20К соответствующих категорий.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4. Механические свойства листов толщиной менее 12 mm проверяются на листах, взятых от партии.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish5. Испытание на механическое старение проводится в том случае, если при изготовлении сосудов или их деталей, эксплуатируемых при температуре выше 200° С сталь подвергается холодной деформации (вальцовка, гибка, отбортовка и др.).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish6. Листы по ГОСТ 19281 должны поставляться с обязательным выполнением п.п. 2.2.1, 2.2.2, 2.2.3, 2.2.7, 2.2.9, 2.2.12 ГОСТа, а также должен проводиться контроль макроструктуры по ГОСТ 5520 от партии листов.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish7. Испытания проводятся полистно при температуре эксплуатации ниже –30° С, выше 200° С или при давлении более 5 МРа (50 kgf/cm2) при толщине листа 12 mm и более.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish8. Допускается снижение температурного предела применения углеродистых и низколегированных сталей на 20° С (но не ниже –70° С) для сосудов с толщиной стенки до 36 mm, если при расчете на прочность допускаемые напряжения уменьшены не менее чем в 1,35 раза и проведена термообработка сосуда.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishЕсли при расчете на прочность допускаемые напряжения уменьшены не менее чем в 2,85 раза, то температурный предел применения указанных сталей может быть снижен на 20° С (но не ниже –70° С) без проведения термообработки сосуда.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish9. Для сталей, поставляемых по ГОСТ 5521, при температуре эксплуатации выше 200° С необходимо проведение старения.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish10. Допускается применение листа по ГОСТ 7350 с качеством поверхности по группам МЗб и М4б при условии, что в расчете на прочность учтена глубина дефекта.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish11. Для эмалированных сосудов.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish12. ГОСТ 19281 распространяется на прокат из сталей повышенной прочности, применяемых для сосудов, не подвергаемых термической обработке. Возможность применения проката из сталей по ГОСТ 19281 для сосудов, подвергаемых термической обработке, должна согласовываться со специализированной организацией.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish13. Для изготовления деталей, не подлежащих сварке.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishТаблица 3
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
Стальные трубы | |||||
|
Марка стали, обозначение |
Технические |
Рабочие условия |
Виды испытаний |
Примечания, | |
|
температура |
давление | ||||
|
1 |
2 |
3 | 4 | 5 | 6 |
| Ст3спЗ, Ст3псЗ ГОСТ 380 ГОСТ 14637 |
Трубы водогазопроводные (усиленные) по ГОСТ 3262 |
От 0 до 200 | 1,6(16) | | |
| Ст3кп ГОСТ 380 ГОСТ 14637 |
Трубы электросварные по ГОСТ 10706, группа В |
От 10 до 200 | 1,6(16) | ГОСТ 10706, группа В |
п. 8 |
| Ст3сп, Ст3пс категорий 4, 5 в зависимости от рабочей температуры ГОСТ 380 ГОСТ 14637 |
Трубы электросварные по ГОСТ 10706, группа В |
От –20 до 400 | 5(50) | ГОСТ 10706, группа В |
п. 1 |
| Ст3спЗ, Ст3псЗ ГОСТ 380 ГОСТ 14637 |
Трубы электросварные по ГОСТ 10706, группа В |
От 0 до 200 | 5(50) | ГОСТ 10706, группа В |
п. 8 |
| 10, 20 ГОСТ 1050 |
Трубы электросварные ТУ 14-3-624* |
От –30 до 400 | 4(40) | ТУ 14-3-624 | |
| ГОСТ 550, группы А, Б |
От –30 до 475 | 5(50) | ГОСТ 550, ГОСТ 8733 группа В |
пп. 2,3,4 | |
| ГОСТ 8733, группа В |
| | ГОСТ 8731 группа В |
| |
| ГОСТ 8731, группа В |
| | | | |
| 10, 20 ГОСТ 1050 |
ГОСТ 550, группы А, Б ГОСТ 8733, группа В |
От –30 до 475 | 16(160) | ГОСТ 550 ГОСТ 8733, группа В |
п. 5 |
| 10, 20 ГОСТ 1050 |
ГОСТ 550, группы А, Б ГОСТ 8731, группа В |
От –30 до 475 | 16(160) | ГОСТ 550 ГОСТ 8731, группа В |
п. 6 |
| ТУ 14-3-190 | От –30 до 425 | 6,4 (64) | ТУ 14-3-190 | | |
| 20 ТУ 14-3-460 20ЮЧ ТУ 14-1-4853 ТУ 14-3-1652 ТУ 14-3-1745 |
ТУ 14-3-460 | От –30 до 475 | Не ограничено | ТУ 14-3-460 | п. 3 |
| ТУ 14-1-4853 | От –40 до 475 | Не ограничено | ТУ 14-1-4853 | ||
| ТУ 14-3-1652 | ТУ 14-3-1652 | ||||
| ТУ 14-3-1745 | ТУ 14-3-1745 | ||||
| 15ГС ТУ 14-3-460 |
ТУ 14-3-460 | От –40 до 400 | Не ограничено | ТУ 14-3-460 | п. 3 |
| 09Г2С ГОСТ 19281 |
ТУ 14-3-500 | От –60 до 475 | Не ограничено | ТУ 14-3-500 | |
| ТУ 14-3-1128 | ТУ 14-3-1128 | ||||
| 10Г2ФБ ТУ 14-3-1464 |
ТУ 14-3-1464 | От –60 до 420 | 10(100) | ТУ 14-3-1464 | |
| 13ГСЛ3ПС-У ТУ 14-3-1464 |
ТУ 14-3-1464 | От –40 до 300 | 5,5(55) | ТУ 14-3-1464 | |
| 10Г2 ГОСТ 4543 |
ГОСТ 550, группы А, В |
От –70 до -31 | Не ограничено | ГОСТ 550 | п. 7 |
| ГОСТ 8733, группа В |
От –30 до 475 | | ГОСТ 550 ГОСТ 8733 |
| |
| | ГОСТ 8731, группа В |
| | ГОСТ 8731 | |
| 12XM, 15XM ТУ 302.02.031 |
ТУ 302.02.031 | От 0 до 550 | Не ограничено | ТУ 302.02.031 | |
| 15ХМ ТУ 14-3-460 |
ТУ 14-3-460 | От –40 до 560 | Не ограничено | ТУ 14-3-460 | |
| 12Х1МФ ГОСТ 20072 |
ТУ 14-3-460 | От –20 до 560 | Не ограничено | ТУ 14-3-460 | |
| 15X5 ГОСТ 20072 | ГОСТ 550, группы Л, Б |
От –40 до 425 | Не ограничено | ГОСТ 550 | |
| 15Х5М 15Х5М-У, 15Х5ВФ ГОСТ 20072 |
ГОСТ 550, группы А, Б |
От –40 до 650 | Не ограничено | ГОСТ 550 | |
| 15Х5М-У ГОСТ 20072 |
ТУ 14-3-1080 | От –40 до 650 | Не ограничено | ТУ 14-3-1080 | |
| 12Х8ВФ ГОСТ 20072 |
ГОСТ 550 | От –40 до 650 | Не ограничено | ГОСТ 550 | |
| Х9М ТУ 14-3-457 |
ТУ 14-3-457 | От –40 до 650 | Не ограничено | ТУ 14-3-457 | |
| Х8 ГОСТ 550 |
ГОСТ 550 | От –40 до 475 | Не ограничено | ГОСТ 5 50 | |
| 10Х14П4Н4Т ТУ 14-3-1905 |
ТУ 14-3-1905 | От –196 до 500 | Не ограничено | ТУ 14-3-1905 | |
| 08Х22Н6Т ГОСТ 5632 |
ГОСТ 9 940 ГОСТ 9 941 ТУ 14-3-1905 |
От –40 до 300 | Не ограничено | ГОСТ 9940 ГОСТ 9941 ТУ 14-3-1905 |
|
| 08X21Н6М2Т ГОСТ 5632 |
ТУ 14-3-1905 | От –40 до 300 | Не ограничено�� | ТУ 14-3-1905 | |
| 08Х18Г8Н2Т ТУ 14-3-1596 |
ТУ 14-3-1596 | От –20 до 300 | 2,5 (25) | ТУ 14-3-1596 | |
| 03Х19АГЗН10 ТУ 14-3-415 |
ТУ 14-3-415 | От –196 до 450 | Не ограничено | ТУ 14-3-415 | |
| 03Х17Н14МЗ ТУ 14-3-396 |
ТУ 14-3-396 | | ТУ 14-3-396 | | |
| 08Х18Н10Т, 10Х18Н10Т ГОСТ 5632 |
Трубы электросварные ТУ 14-3-1391 |
От –273 до 610 | 5(50) | ТУ 14-3-1391 | |
| 12X18HI0T ГОСТ 5632 |
ГОСТ 9940 ГОСТ 9941 |
От –270 до 610 | Не ограничено | ГОСТ 9940 ГОСТ 9941 |
|
| 12Х18Н12Т ТУ 14-3-460 |
ТУ 14-3-460 | От –270 до 610 | Не ограничено | ТУ 14-3-460 | |
| 02Х18Н11 ТУ 14-3-1401 |
ТУ 14-3-1401 | От –196 до 450 | Не ограничено | ТУ 14-3-1401 | |
| 08Х18Н10Т ГОСТ 5632 |
ГОСТ 9940 ГОСТ 9941 |
От –270 до 610 | Не ограничено | ГОСТ 9940 ГОСТ 9941 |
|
| 03XI8H11 ГОСТ 5632 |
ТУ 14-3-1401 | От –196 до 450 | Не ограничено | ТУ 14-3-1401 | |
| 08Х18Н12Б ГОСТ 5632 |
ГОСТ 9940 ГОСТ 9941 |
От –196 до 610 | Не ограничено | ГОСТ 9940 ГОСТ 9941 |
|
| 10Х17Н13М2Т ГОСТ 5632 |
ГОСТ 9940 ГОСТ 9941 |
От –270 до 700 | Не ограничено | ГОСТ 9940 ГОСТ 9941 |
|
| 08Х17Н15МЗТ ГОСТ 5632 |
ГОСТ 9940 ГОСТ 9941 |
От –196 до 600 | Не ограничено | ГОСТ 9940 ГОСТ 9941 |
|
| 08Х18Н10Т, 08Х18Н12Б, 12XI8H10T ГОСТ 5632 |
ГОСТ 9940 ГОСТ 9941 |
От 610 до 700 | 5(50) | | |
| ОЗХН28МДТ ГОСТ 5632 |
ТУ 14-3-694 | От –196 до 400 | 5(50) | ТУ 14-3-694 | |
| 08X13,12X13 ГОСТ 5632 |
ГОСТ 9941 | От –40 до 550 | Не ограничено | ГОСТ 9941 | |
| ХН32Т ТУ 14-3-489 |
ТУ 14-3-489 | От –70 до 900 | Не ограничено | ТУ 14-3-489 | |
| 14ХГС ТУ 14-3-433 |
ТУ 14-3-433 | От –50 до 370 | Не ограничено | ТУ 14-3-433 | |
| 30ХМА ТУ 14-3-433 |
ТУ 14-3-433 | От –50 до 450 | Не ограничено | ТУ 14-3-433 | |
| 15Х18Н19С4ТЮ ТУ 14-3-310 Н70МФ-ВИ ТУ 14-3-1227 |
ТУ 14-3-310 ТУ 14-3-1227 |
От –50 до 500 От –70 500 От –70 до 300 |
Не ограничено 1(10) 5(50) |
ТУ 14-3-310 ГОСТ 9941 ГОСТ 11068 и пп. 2.3.2,2.3.3 ОСТ 26-01-858 |
|
| ХН65МВУ, ХН65МВ ТУ 14-3-1227 |
| От –70 до 500 | | ТУ 14-3-1227 | |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПримечания:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish* Ссылка на ТУ, ОСТ является справочной.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. При заказе необходимо требовать поставку труб для магистральных тепловых сетей.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. При заказе труб по ГОСТ 550, предназначенных для изготовления теплообменных аппаратов, необходимо оговаривать группу А.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3. Допускается применять трубы с толщиной стенки не более 12 mm при температуре эксплуатации от минус 40° С.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4. Трубы с толщиной стенки 12 mm и более по ГОСТ 8731 должны быть испытаны на ударную вязкость при температуре 20° С в организации-изготовителе.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish5. При условии испытания на сплющивание.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish6. При условии испытания на сплющивание и проверки макроструктуры.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish7. При условии испытания на ударную вязкость при рабочей температуре.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish8. Проверка механических свойств сварного соединения у каждой десятой трубы одной партии радиационным методом или ультразвуковой дефектоскопией сварного шва каждого корпуса, изготовленного из труб в соответствии с требованиями Правил.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish9. Трубы из стали марки 15ГС при температуре стенки ниже минус 30° С должны испытываться на ударный изгиб при температуре минус 40° С. Значение ударной вязкости должно быть не менее 30 J/cm2 (3,0 kgf -m/cm2).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish10. Для трубных пучков, не подлежащих сварке.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishТаблица 4
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
Марка стали, |
Технические |
Рабочие условия |
Виды испытаний |
Примечания, | |
|
температура |
давление среды, | ||||
|
1 |
2 |
3 | 4 | 5 | 6 |
| Стбсп ГОСТ 380 |
ГОСТ 8479, группа IV-KП.245 (КП.25) |
От –20 до 400 | 5(50) | ГОСТ 8479, группа IV |
п. 1 |
| Ст3сп ГОСТ 380 |
| От –20 до 450 | | | |
| 20К ГОСТ 1050 |
ГОСТ 8479, группа IV-КП.195(КП.20) и группа IV-КП.215(КП.22) |
От –30 до 475 | Не ограничено | ГОСТ 8479, группа IV |
п. 2 |
| 20К ГОСТ 5520 |
ГОСТ 8479, группа IV-КП,195(КП.20) |
От –30 до 475 | Не ограничено | ГОСТ 8479, группа IV |
|
| 20, 22К ОСТ 108.030.113 |
ОСТ 108.030.113* | От –30 до 450 | Не ограничено | ОСТ 108.030.113 | |
| 22К, 22К-Ш, 22К-ВД, 22К-ВРВ ТУ 108.11-543 |
ТУ 108.11-543* | От –30 до 475 | Не ограничено | ТУ 108. 11-543 | |
| 20ЮЧ ТУ 14-1-4853 |
ГОСТ 8479, группа IV-КП.215(КП22) |
От –40 до 475 | Не ограничено | ГОСТ 8479, группа IV |
п.п. 2, 3 |
| 16ГС ГОСТ 19281 |
ГОСТ 8479, группа IV-KП245 (КП.25) |
От –40 до 475 | Не ограничено | ГОСТ 8479, группа IV |
п.п. 2, 3 |
| 15ГСД6ГС ОСТ 108.030.113 |
ОСТ 108.030.113 | От –20 до 450 | Не ограничено | ОСТ 108.030.113 | |
| 15ГС ОСТ 108.030.113 |
ОСТ 26-01-135 | От –40 до 400 | Не ограничено | ОСТ 26-01-135 | |
| 14ХГС ГОСТ 19281 |
ОСТ 26-01-135 | От –50 до 380 | Не ограничено | ОСТ 26-01-135 | |
| 10Г2 ГОСТ 4543 |
ГОСТ 8479 группа IV-КП.215(КП.22) |
От –70 до 475 | Не ограничено | ГОСТ 8479, группа IV |
п. 2 |
| 09Г2С ГОСТ 19281 |
ГОСТ 8479 группа IV-КП.245 (КП.25) |
От –70 до 475 | Не ограничено | ГОСТ 8479, группа IV |
п.п. 2, 3 |
| 20Х ГОСТ 4543 |
ГОСТ 8479 группа IV-KП395 (КП.40) |
От –40 до 450 | Не ограничено | ГОСТ 8479, группа IV |
|
| 15ХМ ГОСТ 4543 |
ГОСТ 8479 группа IV-КП.275 σв>440 МПа |
От –40 до 560 | Не ограничено | ГОСТ 8479, группа IV |
п. 3 |
| 15Х5ВФ, 15Х5М ГОСТ 20072 |
ГОСТ 8479, группа IV-КП.395С; δ>13%, Ψ>35%, KCU>50 Дж/см2 |
От –40 до 600 | Не ограничено | ГОСТ 8479, группа IV |
п. 3 |
| 12Х1МФ ОСТ 108.030.113 |
ОСТ 108.030.113 | От –20 до 450 | Не ограничено | ОСТ 108.030.113 | |
| 12ХМ ГОСТ 20072 |
ГОСТ 8479, группа IV-KП.235 |
От –40 до 450 | Не ограничено | ГОСТ 8479, группа IV |
|
| 12ХМ, 15ХМ ТУ 302.02.031 |
ТУ 302.02.031 | От –40 до 560 | Не ограничено | ТУ 302.02.031 | |
| 15Х2МФА-А ТУ 302.02-014 |
ТУ 302.02-014 | От –40 до 510 Свыше 510 до 560 |
Не ограничено 10 (100) |
ТУ302.02-014, группа II |
|
| 08Х22Н6Т, 08Х21Н6М2Т ГОСТ 5632 |
ГОСТ 25054, группа IV |
От –40 до 300 | Не ограничено | ГОСТ 25054, группа IV |
|
| 12XI8H9T, 12X18Н10Т, 08Х18Н10Т ГОСТ 5632 |
ГОСТ 25054, группа, IV |
–270 до 610 От 610 до 700 |
Не ограничено | ГОСТ 25054, группа IV |
|
| 10Х17Н13М2Т ГОСТ 5632 |
ГОСТ 25054, группа IV |
От –253 до 600 | Не ограничено | ГОСТ 25054, группа IV |
|
| 04Х18Н10, 03XI8H11 ГОСТ 5632 |
ГОСТ 25054, группа IV |
От –270 до 450 | Не ограничено | ГОСТ 25054, группа IV |
|
| 03XI7H14M3 ГОСТ 5632 |
ГОСТ 25054, группа IV |
От –196 до 450 | Не ограничено | ГОСТ 25054, группа IV |
|
| 10Х17Н13МЗТ ГОСТ 5632 |
ГОСТ 25054, группа IV |
От –196 до 600 | Не ограничено | ГОСТ 25054, группа IV |
|
| 08Х17Н15МЗТ ГОСТ 5632 |
ГОСТ 25054, группа IV |
От –196 до 600 | Не ограничено | ГОСТ 25054, группа IV |
|
| 08X13,12X13 ГОСТ 5632 |
ГОСТ 25054, группа IV |
От –196 до 400 | 5(50) | ГОСТ 25054, группа IV |
|
| 08X13,12X13 ГОСТ 5632 |
ГОСТ 25054, группа IV |
От 0 до 550 | 6,4 (64) | ГОСТ 25054, группа IV |
п. 1 |
| 08X13, 12X13, 20X13,30X13 ГОСТ 5632 |
ОСТ 26-01-135 | От –40 до 420 | Не ограничено | ОСТ 26-01-135 | |
| 20X13, 20Х17Н2 ГОСТ 5632 |
ГОСТ 25054, группа IV |
От - 40 до 550 | Не ограничено | ГОСТ 25054 | |
| 07X16Н6 ГОСТ 5632 |
ГОСТ 25054, группа IV |
От –40 до 325 | Не ограничено | ГОСТ 25054 | |
| 15Х18Н12С4ТЮ ГОСТ 5632 |
ГОСТ 25054, группа IV |
От –50 до 500 | Не ограничено | ГОСТ 25054 | |
| 03Х21Н21М4ГБ ГОСТ 5632 |
ГОСТ 25054, группа IV |
От –196 до 400 | Не ограничено | ГОСТ 25054 | |
| 30ХМА ГОСТ 4543 |
ГОСТ 8479, группа IV ОСТ 26-01-135 |
От –50 до 420 | Не ограничено | ГОСТ 8479 ОСТ26-0Ы35 |
|
| 20Х2МА ОСТ26-01-135 |
ОСТ 26-01-135 | От –40 до 475 | Не ограничено | ОСТ 26-01-135 | |
| 22ХЗМ ОСТ 26-01-135 |
ОСТ 26-01-135 | От –40 до 510 | Не ограничено | ОСТ 26-01-135 | |
| 15Х2МФА, 18Х2МФА, 25Х2МФА, 25ХЗМФА ТУ 108-131 |
ТУ 108-131 | От 0 до 510 | Не ограничено | ТУ 108-131 | |
| 18ХЗМВ, 20ХЗМБФ ГОСТ 20072 |
ОСТ 26-01-135 | От –50 до 510 | Не ограничено | ОСТ 26-01-135 | |
| 38ХНЗМФА ГОСТ 4543 |
ОСТ 26-01-135 | От –40 до 420 | Не ограничено | ОСТ 26-01-135 | |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПримечания:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish* Ссылка на ТУ, ОСТ является справочной.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. Для изготовления деталей, не подлежащих сварке.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. Поковки из сталей марок 16ГС, 09Г2С, 10Г2 должны испытываться на ударную вязкость при рабочих температурах ниже –30° С. При этом величина ударной вязкости должна быть не менее 30 J/cm2 (3kgfm/cm2).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishТаблица 5
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
Сортовая сталь (круглая, полосовая и фасонных профилей) | ||||
|
Марка стали, |
Технические |
Рабочие условия |
Виды испытаний | |
|
Температура |
Давление среды, | |||
|
1 |
2 |
3 |
4 | 5 |
| Ст3кп2 ГОСТ 535 |
ГОСТ 535 | От 10 до 200 | 1,6(16) | ГОСТ 535 |
| Ст3пс4, Ст3сп4 ГОСТ 535 |
ГОСТ 535 | От –20 до 200 | 5(50) | ГОСТ 535 |
| Ст3сп3, Ст3пс3 ГОСТ 535 |
ГОСТ 535 | От 0 до 425 | 5(50) | ГОСТ 535 |
| Ст5сп2 ГОСТ 535 |
ГОСТ 535 | От 0 до 425 | 5(50) | ГОСТ 535 |
| 10, 15,20 ГОСТ 1050 |
ГОСТ 1050 | От –20 до 475 | Не ограничено | ГОСТ 1050 |
| 09Г2С-7, 09Г2-7 ГОСТ 19281 |
ГОСТ 19281 | От –70 до 200 | Не ограничено | ГОСТ 19281 |
| 09Г2С-4, 09Г2-4 ГОСТ 19281 |
ГОСТ 19281 | От –40 до 200 | Не ограничено | ГОСТ 19281 |
| 09Г2С-12,09Г2-12 ГОСТ 19281 |
ГОСТ 19281 | От –40 до 475 | Не ограничено | ГОСТ 19281 |
| 10Г2 ГОСТ 4543 |
ГОСТ 4543 | От –70 до 475 | Не ограничено | ГОСТ 4543 |
| 10Х14П4Н4Т ГОСТ 5632 |
ГОСТ 5949 | От –196 до 500 | Не ограничено | ГОСТ 5949 |
| 20ЮЧ ТУ 14-1-4853 |
ТУ 14-1-4853 | От –40 до 475 | Не ограничено | ГОСТ 4543 ТУ 14-1-4853 |
| 08Х22Н6Т, 08Х21Н6М2Т ГОСТ 5632 |
ГОСТ 5949 | От –40 до 300 | Не ограничено | ГОСТ 5949 |
| 12Х18Н10Т, 08Х18Н10Т ГОСТ 5632 |
ГОСТ 5949 | От –270 до 610 Свыше 610 до 700 |
Не ограничено 5(50) |
ГОСТ 5949 |
| 15Х5М ГОСТ 20072 |
ГОСТ 20072 | От –40 до 650 | Не ограничено | ГОСТ 20072 |
| 08Х18Н12Б ГОСТ 5632 |
ГОСТ 5949 | От –196 до 610 Свыше 610 до 700 |
Не ограничено 5(50) |
ГОСТ 5949 |
| 15Х18Н12С4ТЮШ ГОСТ 5632 |
ТУ 14-1-915 | От –20 до 120 | 2,5 (25) | ТУ 14-1-915 ГОСТ 5949 |
| 10Х17Н13М2Т, 1ОХ17Н13МЗТ ГОСТ 5632 |
ГОСТ 5949 | От –253 до 600 | Не ограничено | ГОСТ 5949 |
| 08XI7H15M3T ГОСТ 5632 |
ГОСТ 5949 | От –196 до 600 | Не ограничено | ГОСТ 5949 |
| 06ХН28МДТ ГОСТ 5632 |
ГОСТ 5949 | От –196 до 400 | Не ограничено | ГОСТ 5949 |
| 08X13,12X13 ГОСТ 5632 |
ГОСТ 5949 | От –40 до 550 | 6,4 (64) | ГОСТ 5949 |
| 03Х18Н11 ГОСТ 5632 |
ТУ 14-1-1160 | От –196 до 450 | 5(50) | ТУ 14-1-1160 |
| 03Х17Н14МЗ ГОСТ 5632 |
ТУ 14-1-3303 | От –196 до 450 | 5(50) | ТУ 14-1-3303 |
| Н70МФ ТУ 14-1-2260 |
ТУ 14-1-2260 | От –70 до 300 | 1(10) | ГОСТ 5949 ОСТ 26-01-858 |
| ХН65МВ ТУ 14-1-3239 |
ТУ 14-1-3239 | От –70 до 500 | 5(50) | ГОСТ 5949 ОСТ 26-01-858 |
| ХН78Т ТУ 14-1-3957 |
ТУ 14-1-3957 | От –70 до 700 От 700 до 900 |
Не ограничено 1,5(15) |
ГОСТ 5949 ОСТ 26-01-858 |
| ХН32Т ТУ 14-1-284 |
ТУ 14-1-284 | От –70 до 900 | Не ограничено | ТУ 14-1-284 |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishТаблица 6
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
Стальные отливки | |||||
|
Марка стали, |
Технические |
Рабочие условия |
Виды |
Примечания, | |
|
Температура |
Давление среды, | ||||
|
1 |
2 | 3 | 4 | 5 | 6 |
| 20Л, 25Л ГОСТ 977 |
ГОСТ 977, группа 3 |
От –30 до 450 | Не ограничено | ГОСТ 977, группа 3 ТУ 26-02-19 |
п.п. 1, 2 |
| 35Л, 45Л ГОСТ 977 |
ГОСТ 977, группа 3 |
От –30 до 450 | Не ограничено | ГОСТ 977, группа 3 ТУ 26-02-19 |
п.3 |
| 20ХМЛ ГОСТ 977 |
ГОСТ 977, группа 3 |
От –40 до 540 | Не ограничено | ГОСТ 977, группа 3 ТУ 26-02-19 |
|
| 20Х5МЛ ГОСТ 977 |
ГОСТ 977, группа 3 |
От –40 до 600 | Не ограничено | ГОСТ 977, группа 3 ТУ 26-02-19 |
|
| 20ГМЛ ОСТ 26-07-402 |
ОСТ 26-07-402* | От –40 до 450 | Не ограничено | ОСТ 26-07-402 | |
| 20Х5ТЛ ТУ 26-02-19 |
ТУ 26-02-19* | От –40 до 425 | Не ограничено | ТУ 26-02-19 | |
| 20Х5ВЛ ТУ 26-02-19 |
ТУ 26-02-19 | От –40 до 550 | Не ограничено | ТУ 26-02-19 | |
| 20Х8ВЛ ГОСТ 977 |
ГОСТ 977, группа 3 |
От –40 до 600 | Не ограничено | ГОСТ 977, группа 3 ТУ 26-02-19 |
|
| 20ХНЗЛ ТУ 26-02-19 |
ТУ 26-02-19 | От –70 до 450 | Не ограничено | ТУ 26-02-19 | п. 4 |
| 12Х18Н9ТЛ, 10Х18Н9Л ГОСТ 9 77 |
ГОСТ 977, группа 3 |
От –253 до 600 | Не ограничено | ГОСТ 977, группа 3 ТУ 26-02-19 |
|
| 12Х18Н12МЗ-ТЛ ГОСТ 977 |
ГОСТ 977, группа 3 |
От –253 до 600 | Не ограничено | ГОСТ 977, группа 3 ТУ 26-02-19 |
|
| 10Х21Н6М2Л ТУ 26-02-19 |
ТУ 26-02-19 | От –40 до 300 | Не ограничено | ТУ 26-02-19 | |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПримечания:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish* Ссылка на ТУ, ОСТ является справочной.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. Для сварных элементов содержание углерода должно быть не более 0,25%.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. Допускается применять отливки из углеродистых сталей марок 20Л, 25Л до температуры эксплуатации минус 40° С при условии проведения термической обработки в режиме нормализации плюс отпуск или закалка плюс отпуск.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3. Поставка отливок из сталей 35Л, 45Л производится только для несвариваемых элементов конструкций.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4. При температуре эксплуатации ниже минус 30° С требуется определение ударной вязкости при минус 70° С.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishТаблица 7
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
Крепежные изделия | ||||
|
Марка стали, |
Технические |
Рабочие условия |
Назначение | |
|
температура |
давление условное, | |||
|
1 |
2 | 3 | 4 | 5 |
|
Класс прочности 5.6, |
ГОСТ 1759.0÷1759.5 |
От –30 до 300 | 2,5 (25) | Шпильки, болты, гайки |
|
Ст3спб |
ГОСТ 535 ГОСТ 20700 |
От –20 до 300 |
2,5 (25) | Шпильки, болты, гайки |
| 10(100) | Шайбы | |||
|
От 0 до 350 |
1,6(16) | Болты, шпильки | ||
| |
2,5 (25) | Гайки | ||
| 10(100) | Шайбы | |||
|
Ст3сп4, Ст3спЗ |
ГОСТ 1759.0÷1759.5 |
От 0 до 300 | 2,5 (25) | Шпильки, болты, гайки |
|
10 |
ОСТ 26-2043* | От 0 до 300 | 2,5 (25) | Гайки |
|
От –40 до 450 |
10(100) | Шайбы | ||
|
ГОСТ 20700 |
От 0 до 350 | 2,5 (25) | Гайки | |
| | От 0 до 450 | 10(100) | Шайбы | |
|
20 |
ОСТ 26-2043 | От –40 до 425 | 2,5 (25) | Шпильки, болты |
| 10(100) | Гайки | |||
|
От –40 до 450 |
10(100) | Шайбы | ||
|
ГОСТ 20700 |
От 0 до 400 | 1,6(16) | Болты, шпильки | |
| | 10(100) | Гайки | ||
|
ОСТ 26-2043 |
От 0 до 425 | 2,5 (25) | Шпильки, болты | |
|
25 |
ОСТ 26-2043 | От –40 до 425 | 2,5 (25) | Шпильки, болты |
|
ГОСТ 20700 |
От 0 до 400 |
1,6(16) | Болты, шпильки | |
| 10(100) | Гайки | |||
|
30,40,45,35 |
ОСТ 26-2043 | От –40 до 425 |
10(100) | Шпильки, болты |
| 16(160) | Гайки | |||
|
От –40 до 450 |
16(160) | Шайбы | ||
|
ГОСТ 20700 |
От 0 до 425 |
10(100) | Болты, шпильки | |
| 20 (200) | Гайки | |||
|
35Х, 38ХА |
ОСТ 26-2043 | От –50 до 425 От –40 до 450 |
16(160) | Шпильки, болты Гайки, шайбы |
|
35Х, 40Х |
ГОСТ 20700 | От 0 до 425 От 0 до 450 |
20 (200) | Болты, шпильки Гайки |
|
40Х |
ОСТ 26-2043 | От –50 до 425 От –40 до 450 |
16(160) | Шпильки, болты Гайки, шайбы |
|
30Х ГОСТ 4543 |
ГОСТ 10495 | От –50 до 200 | 63 (630) | Гайки |
| ГОСТ 10494 ГОСТ 10495 |
От –50 до 200 | 63 (630) | Шпильки | |
| | От -50 до 400 | 80 (800) | Гайки | |
|
09Г2С |
ОСТ 26-2043 |
От –70 до 42 5 | 16(160) | Шпильки, болты, гайки |
| От –70 до 450 | | Шайбы | ||
|
18Х2Н4МА |
ОСТ 26-2043 |
От –70 до 400 | 16(160) | Шпильки, болты, гайки |
| От –70 до 450 | | Шайбы | ||
|
12X13,20X13,30X13 |
ОСТ 26-2043 | От –30 до 475 | 10(100) | Шпильки, болты, гайки, шайбы |
|
20X13 |
ГОСТ 20700 |
От 0 до 450 | Не ограничено |
Болты, шпильки, шайбы |
| От 0 до 510 | Гайки | |||
|
10Х17Н13М2Т, |
ОСТ 26-2043 | От –70 до 600 | 16(160) | Шпильки, болты, гайки, шайбы |
|
31Х19Н9МВБТ |
ГОСТ 23304 ГОСТ 20700 |
От 0 до 625 | Не ограничено | Болты, шпильки, гайки |
|
06ХН28МДТ |
ОСТ 26-2043 | От –70 до 400 | 16(160) | Шпильки, болты, гайки, шайбы |
|
10Х14П4Н4Т |
ОСТ 26-2043 | От –200 до 500 | 16(160) | Шпильки, болты, гайки, шайбы |
|
07Х21Г7АН5 |
ОСТ 26-2043 ТУ 14-1-1141* |
От –196 до 400 | Не ограничено | Шпильки, болты, гайки, шайбы |
|
08Х15Н24В4ТР |
ОСТ 26-2043 | От –270 до 600 | Не ограничено | Шпильки, болты, гайки, шайбы |
|
07X16Н6 |
ОСТ 26-2043 | От –40 до 325 | 10(100) | Шпильки, болты, гайки, шайбы |
|
10Х11Н22ТЗМР |
ГОСТ 20700 | От 0 до 650 | Не ограничено | Болты, шпильки, гайки |
|
30ХМА, 35ХМ |
ОСТ 26-2043 ГОСТ 20700 |
От –40 до 450 | 16(160) |
Шпильки, болты |
| От –40 до 510 | Гайки | |||
| От –70 до 450 | Шайбы | |||
| От 0 до 450 | Не ограничено |
Болты, шпильки, шайбы | ||
| От 0 до 510 | Гайки | |||
|
30ХМА, 35ХМ |
ГОСТ 10494 | От –50 до 400 | 80 (800) | Шпильки |
| ГОСТ 10495 | От –50 до 510 | 100(1000) | Гайки | |
|
40ХФА |
ГОСТ 10494 | От –50 до 400 | 80 (800) | Шпильки |
|
30ХМ |
ОСТ 26-2043 | От –40 до 450 | 16(160) | Шпильки, болты |
| От –40до510 | Гайки | |||
| От -70 до 450 | Шайбы | |||
|
25X1МФ |
ОСТ 26-2043 | От –40 до 510 | 16(160) | Шпильки, болты |
| От –40 до 540 | Гайки | |||
| От –70 до 540 | Шайбы | |||
|
25Х1МФ |
ГОСТ 20700 ГОСТ 10494 ГОСТ 10495 |
От0до510 | Не ограничено |
Болты, шпильки |
| От 0 до 540 | Гайки | |||
| От –50 до 510 | 100(1000) | Шпильки, гайки | ||
|
25Х2М1Ф |
ОСТ 26-2043 ГОСТ 20700 ГОСТ 10494 |
От –40 до 540 | 16(160) | Шпильки, болты, гайки |
| От –70 до 540 | Не ограничено 100(1000) |
Шайбы | ||
| От 0 до 535 | Болты, шпильки | |||
| От 0 до 565 | Гайки | |||
| От –50 до 510 | Шпильки | |||
|
20Х1М1Ф1Р |
ОСТ 26-2043 |
От –40 до 565 | 16(160) | Шпильки, болты, гайки |
| От –70 до 565 | Шайбы | |||
|
20Х1М1Ф1ТР, |
ОСТ 26-2043 ГОСТ 20700 |
От –40 до 565 | 16(160) | Шпильки, болты, гайки |
| От –70 до 565 | Шайбы | |||
| От 0 до 580 | Не ограничено | Болты, шпильки, гайки | ||
|
15ХМ |
ОСТ 26-2043 | От –70 до 5 65 | 16(160) | Шайбы |
| ГОСТ 20700 | От 0 до 545 | Не ограничено | Шайбы | |
|
20ХНЗА, 10Г2 |
ОСТ 26-2043 |
От –70 до 425 | 16(160) | Шпильки, болты, гайки |
| От –70 до 450 | | Шайбы | ||
|
37Х12Н8Г8МФБ |
ОСТ 26-2043 | От –40 до 450 | 16(160) | Шпильки, болты, гайки |
| От –70 до 600 | Шайбы | |||
|
12Х18Н10Т |
ОСТ 26-2043 | От –70 до 600 | 16(160) | Шпильки, болты, гайки, шайбы |
| ГОСТ 20700 | От 0 до 650 | Не ограничено | Шайбы | |
|
08Х18Н10Т |
ГОСТ 20700 | От 0 до 650 | Не ограничено | Шайбы |
|
45Х14Н14В2М |
ОСТ 26-2043 ГОСТ 5949 |
От –70 до 600 | 16(160) | Шпильки, болты, гайки |
|
18Х12ВМБФР |
ОСТ 26-2043 | От –40 до 580 | 16(160) | Шпильки, болты, гайки, шайбы |
| ГОСТ 20700 | От 0 до 560 | Не ограничено | Болты, шпильки, гайки | |
| От 0 до 580 | Шайбы | |||
|
12Х1МФ |
ГОСТ 20700 | От 0 до 570 | Не ограничено | Шайбы |
|
08Х16Н13М2Б |
ГОСТ 20700 |
От 0 до 625 | Не ограничено |
Болты, шпильки, гайки |
| От 0 до 650 | Шайбы | |||
| ХН35ВТ ГОСТ 5632 |
ГОСТ 20700 |
От 0 до 650 |
Не ограничено |
Болты, шпильки, |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПримечания:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish* Ссылка на ТУ, ОСТ является справочной.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. Крепежные детали по ГОСТ 20700 применяются для сосудов в энергомашиностроении.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. Допускается применять крепежные изделия из марок стали 35Х, 38ХА, 40Х, 30Х, 30ХМА, 35ХМ при температурах ниже минус 40° С до минус 60° С, если испытания на ударную вязкость проводятся при рабочих отрицательных температурах образцов с концентратором вида V (тип II по ГОСТ 9454). При этом ни у одного из образцов ударная вязкость не должна быть менее 30 J/cm2 (3kgfm/cm2).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishТаблица 8
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
Цветные металлы и сплавы | |||||
|
Марка материала, |
Технические |
Рабочие условия |
Виды испытаний |
Примечания, | |
|
температура |
давление среды, | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
1. Лист и плиты | |||||
| Ml, М2, МЗ, Mlp, М2р, МЗр ГОСТ 859 |
ГОСТ 1173 ГОСТ 859 |
От –270 до 360 |
Не ограничено |
ГОСТ 1173 |
п.п. 1, 2 |
| Л63, Л68, ЛС59-1, Л062-1 ГОСТ 15527 |
ГОСТ 931 | От –270 до 250 | Не ограничено | ГОСТ 931 | п. 3 |
| ЛЖМц59-1-1 ГОСТ 15527 |
ОСТ 48-24* | От –270 до 250 | Не ограничено | ТУ 48-21-897* | |
| НП2 ГОСТ 492 |
ГОСТ 6235 | От –70 до 360 | 2,5 (25) | ГОСТ 6235 | п.п. 1, 4, 5 |
| НМЖМц28-2,5-1,5 ГОСТ 492 |
ГОСТ 5063 | От –70 до 360 | 2,5 (25) | ГОСТ 5063 | п. 1 |
| БрБ2 ГОСТ 18175 |
ГОСТ 1789 | От-270 до 250 | 4(40) | ГОСТ 1789 | п. 6 |
| А5, А6, АДО, АД1, АМц, Амг3, АМг5 ГОСТ 4784 |
ГОСТ 21631 | От –270 до 150 | 6(60) | ГОСТ 21631 | п.п. 1, 7 |
| АД0, АД1, А5, А6, Амц ГОСТ 4784 |
ГОСТ 17232 | От –70 до 150 | 6(60) | ГОСТ 17232 | п. 8 |
| Амг3, АМг5, Амг6 ГОСТ 4784 |
ГОСТ 17232 | От –210 до 150 | 6(60) | ГОСТ 17232 | п. 8 |
| ВТ 1-0, ВТ 1-00 ГОСТ 19807 |
ГОСТ 22178 | От –270 до 300 | Не ограничено | ГОСТ 22178 | |
| ОТ4-0 ГОСТ 19807 |
ГОСТ 22178 | От –196 до 400 | Не ограничено | ГОСТ 22178 | |
| ВТ 1-0 ГОСТ 19807 |
ГОСТ 23755 | От –196 до 300 | Не ограничено | ГОСТ 23755 | п. 9 |
| ОТ4-0 ГОСТ 19807 |
ГОСТ 23755 | От –196 до 400 | Не ограничено | ГОСТ 23755 | п. 9 |
|
2. Трубы | |||||
| Л68,Л070-1, ЛОМш70-1-0,05 ЛАМш77-2-0,05 ГОСТ 15527 |
ГОСТ 21646 | От –196 до 250 | Не ограничено | ГОСТ 21646 | п. 11 |
| Л63.Л68, ЛС59-1 ЛЖМц59-1-1 ГОСТ 15527 |
ГОСТ 494 | От –253 до 250 | Не ограничено | ГОСТ 494 | п.п. 12, 13, 14 |
| МНЖ5-1 ГОСТ 492 |
ГОСТ 17217 | От –196 до 200 | Не ограничено | ГОСТ 17217 | п. 15 |
| МНЖМц30-1-1 ГОСТ 492 |
ГОСТ 10092 | От 0 до 250 | Не ограничено | ГОСТ 10092 | п. 1 |
| АДО, АД 1, Амц ГОСТ 4784 |
ГОСТ 18475 | От –270 до 150 | 6(60) | ГОСТ 18475 | п. 16 |
| Амг2, Амг3, АМг5 ГОСТ 4784 |
ГОСТ 18482 | От –270 до 150 | 6(60) | ГОСТ 18482 | |
| ВТ1-0, ВТ1-00 ГОСТ 19807 |
ГОСТ 21945 | От –270 до 300 | Не ограничено | ГОСТ 21945 | |
| ПТ-1М ГОСТ 19807 |
ГОСТ 21945 | От –270 до 300 | Не ограничено | ГОСТ 21945 | |
| Ml, M2, МЗ.М1р, М2р, МЗр ГОСТ 859 |
ГОСТ 617 | От –270 до 250 | Не ограничено | ГОСТ 617 | п.п. 1, 10 |
|
3. Прутки и литье | |||||
| НМЖМц28-2,5-1,5 ГОСТ 492 |
ГОСТ 1525 | От –70 до 250 | 2,5(25) | ГОСТ 1525 | п. 1 |
|
1 |
2 |
3 |
4 |
5 |
6 |
| ЛЦ23А6ЖЗ-Мц2 (ЛАЖМц66-6-3-2) ГОСТ 17711 |
ГОСТ 17711 | От –70 до 250 | Не ограничено | ГОСТ 17711 | |
| АДО, АМг2, Амц ГОСТ 4784 |
ГОСТ 21488 | От –70 до 150 | Не ограничено | ГОСТ 21488 | |
| ВТ1-03Т1-00 ГОСТ 19807 |
ГОСТ 26492 | От –2 70 до 300 | Не ограничено | ГОСТ 26492 | |
| ОТ4-0 ГОСТ 19807 |
ГОСТ 26492 | От –196 до 400 | Не ограничено | ГОСТ 26492 | |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПримечания:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish* Ссылка на ТУ, ОСТ является справочной.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. Испытания на растяжение проводить в мягком состоянии.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. Испытания на изгиб листов из раскисленной меди проводят по требованию потребителя, оговоренному в заказе.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3. Испытания на растяжение проводят в мягком состоянии марок Л63, Л68, ЛС59-1, а марки Л062-1 — в горячекатаном.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4. По требованию потребителя проводят испытания на глубину выдавливания мягких полос толщиной 1 и 1,2 mm.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish5. По требованию потребителя проводят испытания на изгиб.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish6. Испытания на растяжение, выдавливание, загиб и после дисперсионного отвердения проводить в мягком состоянии (после закалки).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish7. Механические свойства листов без термической обработки и отожженных (кроме сплавов марок Амг3, АМг5, Амг6) изготовителем не контролируются, а обеспечиваются технологией изготовления (п. 4.6 ГОСТ 21631).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish8. Механические свойства обеспечиваются технологией изготовления и проверяются по требованию потребителя (п. 4.4 ГОСТ 17232).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish9. Испытания на изгиб проводят только для сплава марки ВТ1-0.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish10. По соглашению сторон в организации-изготовителе проводят испытания .гидравлическим давлением свыше 70 kgf/cm2.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish11. Испытания на растяжение латуни марки Л68 проводить в мягком состоянии.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish12. Испытания на растяжение труб марок Л63, Л68 проводить в мягком состоянии, трубы марок ЛС69-1, ЛЖМц59-1-1 испытываются прессованными.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish13. По требованию потребителя тянутые и холоднокатаные трубы с толщиной стенки 3 мм и менее подвергаются испытанию на сплющивание.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish14. По согласованию изготовителя с потребителем трубы марок Л63, Л68 изготовляют повышенной пластичности.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish15. Испытания на растяжение проводить в отожженном состоянии.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish16. Механические свойства отожженных труб изготовитель не контролирует.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish17. По требованию потребителя проводится испытание на раздачу.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishТаблица 9
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
Отливки из чугуна | ||||
|
Марка материала, |
Технические |
Рабочие условия |
Вид испытания | |
|
температура |
давление среды, | |||
| СЧ15,СЧ20, СЧ25,СЧ30 | ГОСТ 1412 | От –15до300 | 1,0(10) | По ГОСТ 26358 |
| КЧЗО-6, КЧЗЗ-8, КЧ35-10, КЧ37-12 |
ГОСТ 1215 | От –20 до 300 | 2,0 (20) | По ГОСТ 26358 |
| ВЧ35-17, ВЧ40-12 | ГОСТ 7293 | От –15 до 350 | 5,0 (50) | По ГОСТ 26358 |
| СЧ-15М4, СЧ-17МЗ, СЧ-15, СЧ-17 |
ГОСТ 7769 | От 0 до 700 | 0,25 (2,5) | По ГОСТ 26358 |
| ЧНХТ |
ГОСТ 7769 |
От –15 до 300 |
1,0(10) |
По ГОСТ 26358 |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПримечания:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. Для марок высоколегированных сталей в числителе приведены данные, относящиеся к баллонам, изготовленным из горячекатаных труб, в знаменателе — из холодно- и теплодеформированных труб.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. Н — нормализация, 3 — закалка, О — отпуск, А — аустенизация, П — без термообработки.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishТаблица 10
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
Перечень марок стали и сплавов, применяемых для изготовления баллонов | |||||||||
|
Марка стали |
Химический |
Временное |
Предел |
Термическая |
Температура |
Давление |
Максимальная | ||
|
не менее |
не более |
не ниже |
не выше | ||||||
|
1 |
2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 20ХН4ФА | ГОСТ 4543 | 1275 (130) | 1521 (155) | 1079(110) | З+О | –80 | 150 | Не ограничено | 15 |
| 35ХНЗМФА 38ХНЗМФА |
ТУ 14-3-883 ГОСТ 4543 |
1128 (115) |
1373 (140) |
981 (100) | З+О | –80 | 150 | Не ограничено | 30 |
| 40ХН2МА |
ГОСТ 4543 |
981 (100) |
1177 (120) |
834 (85) | З+О | –50 | 150 | Не ограничено |
15 |
| 932 (95) | 1177 (120) | 785 (80) | З+О | –50 | 150 | 25 | |||
| 30ХМА | ГОСТ 4543 | 1030 (105) |
1275 (130) |
883 (90) | З+О | –50 | 150 | Не ограничено | 15 |
| 932 (95) | 1177(120) | 736 (75) | З+О | –60 | 150 | 21 | |||
| 785 (80) | 981 (100) | 589 (60) | З+О | –50 | 150 | 21 | |||
| ЗОХГСА |
ГОСТ 4543 | 883 (90) | 1226 (125) |
687 (70) | З+О | –50 | 150 | Не ограничено | 15 |
| 687 (70) | Не ограничено | 412 (42) | Н+0 | –50 | 150 | Не ограничено | |||
| 40Х, 38ХА, 35ХГМФ, 38ХГР |
ГОСТ 4543 | 883(90) | 1177 (120) |
687 (70) | З+О | –50 | 150 | 40(400) | 30 |
| 45 | ГОСТ 1050 | 598(61) | Не ограничено | 353 (36) | Н | –50 | 150 | 25 (250) | Не ограничено |
| 40 | ГОСТ 1050 | 569 (58) | Не ограничено | 334 (34) | Н | –50 | 150 | 25 (250) | Не ограничено |
| 35 | ГОСТ 1050 | 530 (54) | Не ограничено | 314 (32) | Н | –50 | 150 | 25 (250) | Не ограничено |
| 30 | ГОСТ 1050 | 491 (50) | Не ограничено | 294 (30) | Н | –50 | 150 | 25 (250) | Не ограничено |
| 25 | ГОСТ 1050 | 451 (46) | Не ограничено | 275 (28) | Н | –50 | 150 | 25 (250) | Не ограничено |
| 20(*) |
ГОСТ 1050 | 412 (42) | Не ограничено |
245 (25) |
Н | –60 | 350 | 25 (250) | Не ограничено |
| ГОСТ 1577 |
373 (38) | П | –40 | 475 | 5,0 (50) |
12 | |||
| | Н | –50 | |||||||
| Ст3сп Ст3пс* |
ГОСТ 380 |
373 (38) | Не ограничено | – | П | –40 | 425 | 5,0 (50) | 12 |
| П | –50 | ||||||||
| 12Х18Н9 12Х18Н10Т 12Х18Н12Т 08Х18Н10Т 08Х18Н12Т |
ГОСТ 5632 ГОСТ 5632 |
|
Не ограничено |
255 (26) | А |
– | 150 | Не ограничено |
Не ограничено |
| 196 | |||||||||
|
Не ограничено |
255 (26) | А |
– | 150 | Не ограничено | Не ограничено | |||
| 196 | |||||||||
| 08Х18Н12Т ц/б литая |
ГОСТ 5632 | 491 (50) | Не ограничено |
255 (26) | А |
– | 150 | Не ограничено�� | Не ограничено |
| 196 | |||||||||
| Сплав 14 | ГОСТ 19807 | 687 (70) | Не ограничено | 491 (50) | Н | –50 | 60 | Не ограничено | Не ограничено |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish(*) Для сварных баллонов.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
Подразделение сталей на типы, классы | |
|
Тип, класс стали |
Марка стали |
| Углеродистый | Ст3, 10,20, 15К, 16К, 18К,20К,22К,20ЮЧ |
| Низколегированный марганцовистый, марганцовокремнистый | 16ГС, 17ГС, 17Г1С, 09Г2С, 10Г2СФ, 09Г2, 10Г2С1, 10Г2, 10Г2С1Д, 09Г2СЮЧ, 16ГМЮЧ, 09Г2СФБ |
| Мартенситный* | 15X5, 15Х5М, 15Х5ВФ, 12Х8ВФ, 20X13, Х9М, 12X13 |
| Ферритный | 08X13, 08Х17Т, 15Х25Т |
| Аустенитно-ферритный | 08Х22Н6Т, 12Х21Н5Т,08Х18Г8Н2Т, 15Х18Н12С4ТЮ |
| Аустенитный | 10Х14П4Н4Т, 08Х18Н10Т, 08Х18Н12Б, 10Х17Н13М2Т, 08Х17Н15МЗТ, 037Н14МЗ, 12Х18Н12Т, 02Х18Н11, 02Х8Н22С6, 039АГЗН1 ОТ, 07ХГЗАГ20, 12Х18Н1 ОТ, 12Х18Н9Т, ОЗХ21Н21М4ГБ |
| Сплавы на железо никелевой и никелевой основе | 06Х28МДТ, 03МДТ, ХН32Т |
| __________________________________________ | |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish* Стали указанного типа и класса склонны к подкалке.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПРИЛОЖЕНИЕ 5
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishДопуски и отклонения от геометрических размеров сосудов
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. Отклонение наружного (внутреннего) диаметра обечаек, цилиндрических отбортованных элементов днищ, сферических днищ, изготовленных из листов и поковок, не должно превышать ±1% номинального диаметра.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. Относительная овальность в любом поперечном сечении не должна превышать 1%. Величина относительной овальности определяется по формулам:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishв сечении, где отсутствуют штуцера и люки:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishв сечении, имеются штуцера и люки:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishDmax, Dmin — соответственно наибольший и наименьший наружные (внутренние) диаметры сосуда, mm;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishd — внутренний диаметр штуцера или люка, mm.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВеличину относительной овальности для сосудов с отношением толщины стенки обечайки к внутреннему диаметру 0,01 и менее допускается увеличить до 1,5%.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishОтносительная овальность для элементов сосудов, работающих под наружным давлением, не должна превышать 0,5%.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3. Увод (угловатость) f кромок в сварных швах не должен превышать f = 0,1s + 3 mm, но не более соответствующих величин, указанных в таблице 11 для элементов сосудов рис. 1.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishТаблица 11
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
Максимальный увод (угловатость) f кромок в стыковых швах, mm | ||||
|
обечаек |
шаровых резервуаров и днищ из лепестков |
конических днищ | ||
|
независимо от D* |
D < 5000 |
D > 5000 |
D < 2000 |
D > 2000 |
|
5 |
6 |
8 |
5 |
7 |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish* D — внутренний диаметр, mm.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishРис. 1. Увод (угловатость) кромок в сварных швах
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4. Смещение кромок b листов (рис. 2), измеряемое по срединной поверхности, в стыковых соединениях, определяющих прочность сосуда, не должно превышать b = 0,1s, но не более 3 mm. Смещение кромок в кольцевых швах, за исключением швов, выполняемых электрошлаковой сваркой, не должно превышать величин, приведенных в таблице 12. Смещение кромок в кольцевых швах, выполняемых электрошлаковой сваркой, не должно превышать 5 mm.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishРис. 2. Смещение кромок листов
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishТаблица 12
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
Толщина |
Максимально допустимые смещения стыкуемых кромок в кольцевых швах, mm | |
|
на монометаллических сосудах |
на биметаллических сосудах со стороны коррозионного слоя | |
| До 20 |
0,1s + 1 |
50% толщины плакирующего слоя |
| Свыше 20 до 50 |
0,15s, но не более 5 | |
| Свыше 50 до 100 |
0,04s + 3,5* |
0,04s + 3, но не более толщины плакирующего слоя |
| Свыше 100 |
0,025s + 5*, но не более 10 |
0,025s + 5, но не более 8 и не более толщины плакирующего слоя |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish* При условии наплавки на стыкуемые поверхности с уклоном 1:3 для сварных соединений, имеющих смещение кромок более 5 mm.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish5. Смещение кромок в стыковых сварных соединениях труб не должно превышать величин, приведенных в таблице 13.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishТаблица 13
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish| Толщина стенки трубы s, mm | Максимально допустимые смещения кромок, mm |
| До 3 | 0,2s |
| Свыше 3 до 6 | 0,1s + 0,3 |
| Свыше 6 до 10 | 0,15s |
| Свыше 10 до 20 | 0,05s + 1 |
| Свыше 20 | 0,1s, но не более З |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish6. Допуски, не указанные в настоящем приложении, должны соответствовать требованиям НТД.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПРИЛОЖЕНИЕ 6
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПорядок аттестации технологии сварки сосудов
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. Исследовательская аттестация технологии сварки проводится в целях определения характеристик сварных соединений, необходимых для расчетов при проектировании и выдачи технологических рекомендаций (область применения технологии, сварочные материалы, режимы подогрева, сварки и термической обработки, гарантируемые показатели приемо-сдаточных характеристик сварного соединения, методы контроля и др.).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. Характеристики сварных соединений, определяемые при исследовательской аттестации, выбирают в зависимости от вида и назначения основного металла и следующих условий эксплуатации сварных соединений:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishмеханические свойства при нормальной и рабочей температуре, в том числе временное сопротивление разрыву, предел текучести, относительное удлинение и относительное сужение металла шва, ударная вязкость металла шва и зоны термического влияния сварки, временное сопротивление разрыву и угол изгиба сварного соединения;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishдлительная прочность, пластичность и ползучесть;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishциклическая прочность;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishкритическая температура хрупкости металла шва и зоны термического влияния сварки;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishстабильность свойств сварных соединений после термического старения при рабочей температуре;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishинтенсивность окисления в рабочей среде;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishотсутствие недопустимых дефектов;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishстойкость против межкристаллитной коррозии (для сварных соединений элементов из сталей аустенитного класса);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishдругие характеристики, специфические для выполняемых сварных соединений.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПо результатам исследовательской аттестации организацией, проводившей ее, должны быть выданы рекомендации, необходимые для ее практического применения. Разрешение на применение предлагаемой технологии в производстве.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3. Производственная аттестация технологии сварки проводится каждой организацией до начала ее применения с целью проверки соответствия сварных соединений, выполненных по ней в конкретных условиях производства, требованиям настоящих Правил и НТД.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПроизводственная аттестация должна проводиться для каждой группы однотипных сварных соединений, выполняемых на данном предприятии. Определение однотипности сварных соединений приведено в приложении 10.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4. Производственная аттестация проводится аттестационной комиссией, созданной в организации в соответствии с программой, разработанной этой организацией и утвержденной председателем комиссии.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПрограмма должна предусматривать проведение неразрушающего и разрушающего контроля сварных соединений и оценку качества сварки по результатам контроля.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПорядок проведения производственной аттестации, в том числе применявшейся в организации до введения в действие настоящих Правил, определяется НТД или ПТД.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishЕсли при производственной аттестации технологии сварки получены неудовлетворительные результаты по какому-либо виду испытаний, аттестационная комиссия должна принять меры по выяснению причин несоответствия полученных результатов установленным требованиям и решить, следует ли провести повторные испытания или данная технология не может быть использована для сварки производственных соединений и нуждается в доработке.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish5. В случае ухудшения свойств или качества сварных соединений по отношению к уровню, установленному исследовательской аттестацией, предприятие-изготовитель (монтажная или ремонтная организация) должно приостановить применение технологии сварки, установить и устранить причины, вызвавшие их ухудшение, и провести повторную производственную аттестацию, а при необходимости — и исследовательскую аттестацию.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish6. При изготовлении, монтаже и ремонте сосудов могут применяться любые аттестованные технологии сварки.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishНе допускается применение газовой сварки для деталей из аустенитных и высокохромистых сталей мартенситного и мартенситно-ферритного классов.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish7. Необходимость и режим предварительного и сопутствующих подогревов свариваемых деталей определяются технологией сварки и должны быть указаны в ПТД.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри отрицательной температуре окружающего воздуха подогрев производится в тех же случаях, что и при положительной, но температура подогрева должна быть выше на 50° С.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish8. После сварки шов и прилегающие участки должны быть очищены от шлака, брызг металла и других загрязнений.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВнутренний грат в стыках труб, выполненных контактной сваркой, должен быть удален для обеспечения заданного проходного сечения.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПРИЛОЖЕНИЕ 7
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishТребования к сборочным и сварочным работам
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. Перед началом сварки должно быть проверено качество сборки соединяемых элементов, а также состояние стыкуемых кромок и прилегающих к ним поверхностей. При сборке не допускается подгонка кромок ударным способом или местным нагревом.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. Сварочные материалы, применяемые для сварки сосудов, должны соответствовать требованиям стандартов и технических условий, что должно подтверждаться документом организации-изготовителя.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3. Марки, сортамент, условия хранения и подготовка к использованию сварочных материалов должны соответствовать требованиям НТД на сварку.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4. Сварочные материалы должны быть проконтролированы: каждая партия электродов:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishна сварочно-технологические свойства;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishна соответствие содержания легирующих элементов нормированному составу путем стилоскопирования наплавленного металла, выполненного легированными электродами (типов Э-09Х1М, Э-09Х1МФ, аустенитных и др.);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishкаждая партия порошковой проволоки — на сварочно-технологические свойства;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishкаждая бухта (моток, катушка) легированной сварочной проволоки — на наличие основных легирующих элементов путем стилоскопирования.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish5. Подготовка кромок и поверхностей под сварку должна выполняться механической обработкой либо путем термической резки или строжки (кислородной, воздушно-дуговой, плазменно-дуговой) с последующей механической обработкой (резцом, фрезой, абразивным инструментом). Глубина механической обработки после термической резки (строжки) должна быть указана в НТД в зависимости от восприимчивости конкретной марки стали к термическому циклу резки (строжки).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish6. Кромки деталей, подлежащих сварке, и прилегающие к ним участки должны быть очищены от окалины, краски, масла и других загрязнений в соответствии с требованиями НТД.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish7. Приварка и удаление вспомогательных элементов (сборочных устройств, временных креплений и др.) должны производиться в соответствии с указаниями чертежей и НТД. Приварка этих элементов должна выполняться сварщиком, допущенным к сварке данного изделия.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish8. Прихватки должны выполняться сварщиком, допущенным к сварке данного изделия с применением присадочных материалов, предусмотренных технической документацией на сварку данного сосуда. Прихватки при дальнейшем проведении сварочных работ удаляются или переплавляются основным швом.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish9. Приварка временных креплений и удаление их после сварки основного изделия должны производиться по технологии, исключающей образование трещин и закалочных зон в металле изделия.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish10. Все сварочные работы при изготовлении сосудов и их элементов должны производиться при положительных температурах, в закрытых помещениях.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish11. При монтаже, доизготовлении на монтажных площадках, а также ремонте сосудов, эксплуатируемых вне помещений, допускается сварка при отрицательных температурах окружающего воздуха. При этом сварщик, а также место сварки должны быть защищены от непосредственного воздействия ветра и атмосферных осадков. Сварка при температуре окружающего воздуха ниже 0° С производится в соответствии с НТД.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish12. Все сварные швы подлежат клеймению, позволяющему установить сварщика, выполняющего эти швы. Система маркировки указывается в производственно-технологической документации (далее по тексту — ПТД).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishКлеймо наносится на расстоянии 20 — 50 mm от кромки сварного шва с наружной стороны. Если шов с наружной и внутренней сторон заваривается разными сварщиками, клейма ставятся только с наружной стороны через дробь: в числителе клеймо сварщика с наружной стороны шва, в знаменателе — с внутренней стороны. Если сварные соединения сосуда выполняются одним сварщиком, то допускается клеймо сварщика ставить около фирменной таблички или на другом открытом участке изделия.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishЕсли сварные соединения выполнялись несколькими сварщиками, то на нем должны быть поставлены клейма всех сварщиков, участвовавших в его выполнении.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishУ продольных швов клеймо должно находиться в начале и в конце шва на расстоянии 100 mm от кольцевого шва. На обечайке с продольным швом длиной менее 400 mm допускается ставить одно клеймо. Для кольцевого шва клеймо должно выбиваться в месте пересечения кольцевого шва с продольным и далее через каждые два метра, но при этом должно быть не менее двух клейм на каждом шве. Клейма ставятся с наружной стороны. Клеймение продольных и кольцевых швов сосудов с толщиной стенки менее 4 mm допускается производить электрографом или несмываемыми красками.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishМесто клеймения заключается в хорошо видимую рамку, выполняемую несмываемой краской или электрографом, и указано в паспорте сосуда.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish13. Необходимость и способ маркировки сварных соединений с толщиной стенки менее 6 mm устанавливаются требованиями ПТД. Способ маркировки должен исключать наклеп, подкалку или недопустимое утонение толщины металла и обеспечить сохранность маркировки в течение всего периода эксплуатации изделия.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПРИЛОЖЕНИЕ 8
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishТребования к термической обработке сосудов
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. Термическая обработка элементов сосудов производится для обеспечения соответствия свойств металла и сварных соединений показателям, принятым в НТД на металл и сварку, а также для снижения остаточных напряжений, возникающих при выполнении технологических операций (сварки, гибки, штамповки и др.).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. К проведению работ по термической обработке допускаются термисты-операторы, прошедшие специальную подготовку, соответствующие испытания и имеющие удостоверение на право производства работ.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3. Термической обработке подлежат сосуды, в стенках которых после изготовления (при вальцовке, штамповке, сварке и т. д.) возможно появление недопустимых остаточных напряжений, а также сосуды, прочность которых достигается термообработкой.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4. Сосуды и их элементы из углеродистых, а также низколегированных марганцовистых и марганцово-кремнистых сталей, изготовленные с применением сварки, штамповки или вальцовки, подлежат обязательной термообработке, если:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishтолщина стенки цилиндрического или конического элемента днища, фланца или патрубка сосуда в месте их сварного соединения более 36 mm для углеродистых сталей и более 30 mm для сталей низколегированных марганцовистых, марганцово-кремнистых;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishноминальная толщина стенки цилиндрических или конических элементов сосуда (патрубка), изготовленных из листовой стали вальцовкой (штамповкой), превышает величину, вычисленную по формуле:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishs = 0,009(D + 1200), где:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishD — минимальный внутренний диаметр, mm. Данные требования не распространяются на отбортованные рубашки;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishони предназначены для эксплуатации в средах, вызывающих коррозионное растрескивание;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishднища и другие элементы штампуются (вальцуются) при температуре окончания штамповки (вальцовки) ниже 700° С;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishднища сосудов и их элементы независимо от толщины изготовлены холодной штамповкой или холодным фланжированием.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish5. Гнутые участки труб из углеродистых и низколегированных сталей с наружным диаметром более 36 mm подлежат термообработке, если отношение среднего радиуса гиба к номинальному наружному диаметру труб составляет менее 3,5, а отношение номинальной толщины стенки трубы к ее номинальному диаметру превышает 0,05.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish6. Сосуды и их элементы из сталей низколегированных хромомолибденовых, хромомолибденованадиевых, сталей мартенситного класса и двухслойных с основным слоем из сталей этого типа и класса, изготовленные с применением сварки, должны быть термически обработаны независимо от диаметра и толщины стенки.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishНеобходимость термообработки сосудов и их элементов из сталей аустенитного класса и двухслойных сталей с основным слоем из сталей углеродистого и низколегированного марганцовистого и марганцово-кремнистого типа с коррозионностойким слоем из сталей аустенитного класса устанавливается в НТД.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish7. Днища сосудов, изготовленные из аустенитных сталей холодной штамповкой или фланжированием, должны подвергаться термообработке.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish8. Для днищ и деталей из аустенитных хромоникелевых сталей, штампуемых (вальцуемых) при температуре не ниже 850° С, термическая обработка не требуется.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishДопускается не подвергать термической обработке горячедеформированные днища из аустенитных сталей с отношением внутреннего диаметра к толщине стенки более 28, если они не предназначены для работы в средах, вызывающих коррозионное растрескивание.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish9. Вид термической обработки (отпуск, нормализация или закалка с последующим отпуском, аустенизация и др.) и ее режимы (скорость нагрева, температура и время выдержки, условия охлаждения и др.) принимаются по НТД и указываются в техническом проекте.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish10. Допускается термическая обработка сосудов по частям с последующей местной термообработкой замыкающего шва. При местной термообработке должны быть обеспечены равномерный нагрев и охлаждение в соответствии с технологией, согласованной со специализированной организацией.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри наличии требования по стойкости к коррозионному растрескиванию возможность применения местной термообработки сосуда должна быть согласована со специализированной организацией.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish11. В процессе термообработки в печи температура нагрева в любой точке сосуда (элемента) не должна выходить за пределы максимальной и минимальной температуры, предусмотренной режимом термообработки.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishСреда в печи не должна оказывать вредного влияния на термообрабатываемый сосуд (элемент).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish12. Свойства металла сосудов и их элементов после всех циклов термической обработки должны соответствовать требованиям настоящих Правил, стандартов, технических условий.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish13. Термическая обработка должна производиться таким образом, чтобы были обеспечены равномерный нагрев металла изделий, их свободное тепловое расширение и отсутствие пластических деформаций. Режимы нагрева, выдержки и охлаждения при термообработке изделий должны регистрироваться самопишущими приборами.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish14. Для снятия остаточных напряжений в соответствии с требованиями п. 3 настоящего приложения настоящих Правил допускается вместо термической обработки применять другие методы, предусмотренные в нормативной документации.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПРИЛОЖЕНИЕ 9
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishТребования к контролю сварных соединений сосудов
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. Организация-изготовитель (доизготовитель), монтажная или ремонтная организация обязаны применять такие виды и объемы контроля своей продукции, которые гарантировали бы выявление недопустимых дефектов, ее высокое качество и надежность в эксплуатации.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishКонтроль качества сварки и сварных соединений включает:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishпроверку аттестации персонала;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishпроверку сборочно-сварочного, термического и контрольного оборудования, аппаратуры, приборов и инструментов;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishконтроль качества основных материалов;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishконтроль качества сварочных материалов и материалов для дефектоскопии;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishоперационный контроль технологии сварки;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishнеразрушающий контроль качества сварных соединений;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishразрушающий контроль качества сварных соединений;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishконтроль исправления дефектов.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВиды контроля определяются проектной организацией в соответствии с требованиями настоящих Правил, НТД на изделия и сварку и указываются в конструкторской документации сосудов.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. Для установления методов и объемов контроля сварных соединений необходимо определить группу сосуда в зависимости от расчетного давления, температуры стенки и характеристики среды по таблице 14.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishТаблица 14
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
Группа |
Расчетное давление, |
Температура стенки, ° С |
Рабочая среда |
| 1 | Свыше 0,07 (0,7) | Независимо | Взрывоопасная или пожароопасная, или 1-го, 2-го классов опасности по ГОСТ 12.1.007 |
| 2 | До 2,5 (25) | Ниже – 70, выше 400 | Любая, за исключением указанной для 1-й группы сосудов |
| Свыше 2,5 (25) до 4 (40) | Ниже – 70, выше 200 | ||
| Свыше 4 (40) до 5 (50) | Ниже – 40, выше 200 | ||
| Свыше 5 (50) | Независимо | ||
| 3 | До 1,6 (16) | От – 70 до - 20. От 200 до 400 | |
| Свыше 1,6 (16) до 2,5 (25) | От – 70 до 400 | ||
| Свыше 2,5 (25) до 4 (40) | От – 70 до 200 | ||
| Свыше 4 (40) до 5 (50) | От – 40 до 200 | ||
| 4 | До 1,6 (16) | От – 20 до 200 |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВ тех случаях, когда в таблице 14 отсутствуют указанные сочетания параметров по давлению и температуре, для определения группы следует руководствоваться максимальным параметром.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishТемпература стенки определяется на основании теплотехнического расчета или результатов измерений, а при отсутствии этих данных принимается равной температуре среды, соприкасающейся со стенкой сосуда.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3. Объем контроля сосудов должен быть не менее предусмотренного настоящими Правилами.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4. В процессе изготовления сосудов должны проверяться:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishсоответствие металла свариваемых деталей и сварочных материалов требованиям НТД;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishсоответствие качества подготовки кромок и сборки под сварку требованиям действующих стандартов и чертежей;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishсоблюдение технологического процесса сварки и термической обработки, разработанных в соответствии с требованиями НТД.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish5. Основными видами неразрушающего контроля металла и сварных соединений являются:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishвизуальный и измерительный;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishрадиографический;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishультразвуковой;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishстилоскопирование;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishизмерение твердости;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishгидравлические испытания;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishпневматические испытания.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishКроме этого могут применяться другие методы (акустическая эмиссия, магнитография, цветная дефектоскопия, определение содержания в металле шва ферритной фазы и др.) в соответствии с техническими условиями организации-изготовителя в объеме, предусмотренном НТД.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish6. При разрушающем контроле должны проводиться испытания механических .свойств, металлографические исследования и испытания на стойкость против межкристаллитной коррозии.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish7. Приемочный контроль изделия, сборочных единиц и сварных соединений должен выполняться после окончания всех технологических операций, связанных с термической обработкой, деформированием и наклепом металла.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПоследовательность контроля отдельными методами должна соответствовать требованиям НТД. Визуальный и измерительный контроль, а также стилоскопирование должны предшествовать контролю другими методами.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish8. В процессе производства работ персоналом организации — производителя работ должен осуществляться операционный контроль технологических процессов подготовки и сборки деталей под сварку, сварки и термической обработки сварных соединений, исправления дефектов сварных соединений.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри операционном контроле проверяется соблюдение исполнителями требований настоящих Правил, НТД и чертежей. Объемы операционного контроля при подготовке, сборке, сварке и термической обработке и исправлении дефектов должны указываться в НТД.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish9. Результаты по каждому виду контроля (в том числе и операционного) должны фиксироваться в отчетной документации (журналах, формулярах, протоколах, маршрутных паспортах и т. д.).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish10. Каждая партия материалов для дефектоскопии (пенетранты, порошок, суспензии, радиографическая пленка, химические реактивы и т. д.) до начала их использования должна быть подвергнута входному контролю.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish11. Методы и объемы контроля сварных соединений приварных деталей, не работающих под внутренним давлением, должны устанавливаться НТД на изделие и сварку.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish12. Сведения о контроле сварных соединений основных элементов сосудов, работающих под давлением, должны заноситься в паспорт сосуда.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish13. Визуальному и измерительному контролю подлежат все сварные соединения сосудов и их элементов в целях выявления в них следующих дефектов:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishтрещин всех видов и направлений;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishсвищей и пористости наружной поверхности шва;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishподрезов;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishнаплывов, прожогов, незаплавленных кратеров;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishсмещения и совместного увода кромок свариваемых элементов свыше норм, предусмотренных настоящими Правилами;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishнепрямолинейность соединяемых элементов;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishнесоответствие формы и размеров швов требованиям технической документации.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish14. Перед визуальным осмотром поверхность сварного шва и прилегающие к нему участки основного металла шириной не менее 20 mm в обе стороны от шва должны быть зачищены от шлака и других загрязнений, при электрошлаковой сварке это расстояние должно быть не менее 100 mm.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish15. Осмотр и измерения сварных соединений должны производиться с наружной и внутренней сторон по всей протяженности швов. В случае невозможности осмотра и измерения сварного соединения с двух сторон его контроль должен производиться в порядке, предусмотренном автором проекта.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish16. Ультразвуковая дефектоскопия и радиационный контроль производятся в целях выявления в сварных соединениях внутренних дефектов (трещин, непроваров, пор, шлаковых включений и др.).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish17. К контролю сварных соединений сосудов физическими методами допускаются специалисты, прошедшие специальную теоретическую подготовку, практическое обучение и аттестацию в соответствии с правилами аттестации специалистов в области неразрушающего контроля.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish18. Ультразвуковая дефектоскопия и радиационный контроль сварных соединений должны производиться в соответствии с требованиями НТД.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish19. Метод контроля (ультразвуковая дефектоскопия, радиационный контроль, оба метода в сочетании) выбирается исходя из возможности обеспечения более полного и точного выявления недопустимых дефектов с учетом особенностей физических свойств металла, а также освоенности данного метода контроля для конкретного вида сварных соединений.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish20. Объем контроля ультразвуковой дефектоскопией или радиационным методом стыковых, угловых, тавровых и других сварных соединений сосудов и их элементов (днищ, обечаек, штуцеров, люков, фланцев и др.), включая соединения люков и штуцеров с корпусом сосуда, должен соответствовать указанному в таблице 15.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishТаблица 15
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
Группа сосудов |
Длина контролируемого участка швов |
| 1 | 100 |
| 2 | 100 |
| 3 | Не менее 50 |
| 4 | Не менее 25 |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishУказанный объем контроля относится к каждому сварному соединению. Места сопряжений (пересечений) сварных соединений подлежат обязательному контролю ультразвуковой дефектоскопией или радиационным методом.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishУльтразвуковая дефектоскопия или радиационный контроль швов приварки внутренних и наружных устройств к корпусу сосуда должны производиться при наличии требования в технической документации.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish21. Сварные соединения сосудов, снабженных быстросъемными крышками, подлежат контролю ультразвуковой дефектоскопией или радиационным методом в объеме 100%.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish22. Для сосудов 3-й и 4-й групп места радиационного или ультразвукового контроля устанавливаются отделом технического контроля организации-изготовителя после окончания сварочных работ по результатам внешнего осмотра.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish23. Перед контролем соответствующего участка сварные соединения должны быть так замаркированы, чтобы их можно было легко обнаружить на картах контроля и радиографических снимках.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish24. При выявлении недопустимых дефектов в сварных соединениях, подвергаемых ультразвуковой дефектоскопии или контролю радиационным методом в объеме менее 100%, обязательному контролю тем же методом подлежат однотипные швы этого изделия, выполненные данным сварщиком, по всей длине соединения.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish25. При невозможности осуществления ультразвуковой дефектоскопии или радиационного контроля из-за недоступности отдельных сварных соединений или при неэффективности этих методов контроля (в частности, швов приварки штуцеров и труб внутренним диаметром менее 100 mm) контроль качества этих сварных соединений должен производиться другими методами в соответствии с указаниями в конструкторской документации на сосуд. Указания об использованном методе контроля и полученных результатах заносятся в паспорт сосуда.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish26. Капиллярный и магнитопорошковый контроль сварных соединений и изделий являются дополнительными методами контроля, устанавливаемыми чертежами и НТД в целях определения поверхностных или подповерхностных дефектов.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish27. Класс и уровень чувствительности капиллярного и магнитопорошкового контроля должны устанавливаться чертежами и НТД.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish28. Контроль стилоскопированием должен проводиться в целях подтверждения соответствия легирования металла деталей и сварных швов требованиям чертежей и НТД.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish29. Стилоскопированию подвергаются:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishвсе свариваемые детали (части конструкций), которые по чертежу должны изготавливаться из легированной стали;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishметалл шва всех сварных соединений труб, которые согласно НТД должны выполняться легированным присадочным материалом;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishсварочные материалы согласно п. 4 приложения 11 настоящих Правил.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish30. Измерение твердости металла шва сварного соединения проводится в целях проверки качества выполнения термической обработки сварных соединений.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish31. Измерению твердости подлежит металл шва сварных соединений, выполненных из легированных теплоустойчивых сталей перлитного и мартенситно-ферритного классов методом и в объеме, установленными НТД.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish32. Контроль механических свойств, испытание на стойкость против межкристаллитной коррозии и металлографические исследования сварных соединений должны производиться на образцах, изготовленных из контрольных сварных соединений.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishКонтрольные сварные соединения должны воспроизводить одно из стыковых сварных соединений сосуда, определяющих его прочность (продольные швы обечаек, хордовые и меридиональные швы выпуклых днищ), а также кольцевые швы сосудов, не имеющих продольных швов.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishКонтрольные сварные соединения должны быть идентичны контролируемым производственным сварным соединениям (по маркам стали, толщине листа или размерам труб, форме разделки кромок, методу сварки, сварочным материалам, положению шва, режимам и температуре подогрева, термообработке) и выполнены тем же сварщиком и на том же сварочном оборудовании одновременно с контролируемым производственным соединением. Контрольные сварные соединения для кольцевых швов многослойных сосудов устанавливаются НТД на изготовление этих сосудов.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish33. При сварке контрольных соединений (пластин), предназначенных для проверки механических свойств, проведения испытания на стойкость против межкристаллитной коррозии и металлографического исследования, пластины следует прихватывать к свариваемым элементам так, чтобы шов контрольных пластин являлся продолжением шва свариваемого изделия.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishСварка контрольных пластин для проверки соединений элементов сосудов, к которым прихватка пластин невозможна, может производиться отдельно от них, но с обязательным соблюдением всех условий сварки контролируемых стыковых соединений.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish34. При автоматической (механизированной) сварке сосудов на каждый сосуд должно быть сварено одно контрольное соединение. Если в течение рабочей смены по одному технологическому процессу сваривается несколько однотипных сосудов, разрешается на всю партию сосудов, сваренных в данной смене, выполнить одно контрольное соединение. При ручной сварке сосудов несколькими сварщиками каждый из них должен сварить по одному контрольному соединению на каждый сосуд.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish35. При серийном изготовлении сосудов в случае 100% контроля стыковых сварных соединений ультразвуковой дефектоскопией или радиационным методом допускается на каждый вид сварки варить по одному контрольному соединению на всю партию сосудов. При этом в одну партию могут быть объединены сосуды, аналогичные по назначению и типу, изготовляемые из одного вида металлопродукции (листа, трубы, поковки и т. п.), одной марки металла, имеющие одинаковую форму разделки кромок, выполненные по единому технологическому процессу и подлежащие термообработке по одному режиму, если цикл изготовления всех изделий по сборочно-сварочным работам, термообработке и контрольным операциям не превышает трех месяцев.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish36. При контроле качества сварных соединений в трубчатых элементах со стыковыми швами одновременно со сваркой последних должны изготовляться в тех же производственных условиях контрольные стыки для проведения испытаний механических свойств соединений. Число контрольных стыков должно составлять 1% общего числа сваренных каждым сварщиком однотипных стыков, но не менее одного стыка на каждого сварщика.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish37. Сварка контрольных соединений во всех случаях должна осуществляться сварщиками, выполнявшими контролируемые сварные соединения на сосудах.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish38. Размеры контрольных соединений должны быть достаточными для вырезки из них необходимого числа образцов всех предусмотренных видов механических испытаний, испытания на стойкость против межкристаллитной коррозии, металлографического исследования, а также для повторных испытаний.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish39. Контрольные сварные соединения должны подвергаться ультразвуковой дефектоскопии или радиационному контролю по всей длине.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishЕсли в контрольном соединении будут обнаружены недопустимые дефекты, все производственные сварные соединения, представленные данным соединением и не подвергнутые ранее дефектоскопии, подлежат проверке неразрушающим методом контроля по всей длине.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish40. Механическим испытаниям должны подвергаться контрольные стыковые сварные соединения в целях проверки соответствия их механических свойств требованиям настоящих Правил и технических условий на изготовление сосуда.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishОбязательные виды механических испытаний:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1) на статическое растяжение — для сосудов всех групп (таблица 14 настоящего приложения);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2) на статический изгиб или сплющивание — для сосудов всех групп;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3) на ударный изгиб — для сосудов, предназначенных для работы при давлении более 5 МРа (50 kgf/cm2) или температуре выше 450° С, и сосудов, изготовленных из сталей, склонных к подкалке при сварке (приложение 7);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4) на ударный изгиб — для сосудов 1, 2, 3-й групп, предназначенных для работы при температуре ниже –20° С.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishИспытания на ударный изгиб сварных соединений производятся для сосудов и их элементов с толщиной стенки 12 mm и более по п. 3 при температуре 20° С, а по п. 4 — при рабочей температуре.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish41. Из каждого контрольного стыкового сварного соединения должны быть вырезаны:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishдва образца для испытания на статическое растяжение;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishдва образца для испытаний на статический изгиб или сплющивание;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishтри образца для испытания на ударный изгиб.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish42. Испытания на статический изгиб контрольных стыков трубчатых элементов сосудов с условным проходом труб менее 100 mm и толщине стенки менее 12 mm могут быть заменены испытанием на сплющивание.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish43. Механические испытания сварных соединений должны выполняться в соответствии с требованиями государственных стандартов.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish44. При испытании стальных соединений на статический изгиб полученные показатели должны быть не ниже показателей, приведенных в таблице 16.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishТаблица 16
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
Тип, класс стали |
Минимально допустимый угол изгиба, град | ||
|
электродуговая, контактная и |
газовая сварка | ||
|
при толщине свариваемых элементов, mm | |||
|
не более 20 |
более 20 |
до 4 | |
|
1 |
2 | 3 | 4 |
| Углеродистый | 100 | 100 | 70 |
| Низколегированный марганцовистый, марганцово-кремнистый | 80 | 60 | 50 |
| Низколегированный хромомолибденовый, хромомолибденованадиевый | 50 | 40 | 30 |
|
1 |
2 | 3 | 4 |
| Мартенситный | 50 | 40 | — |
| Ферритный | 50 | 40 | — |
| Аустенитно-ферритный | 80 | 60 | — |
| Аустенитный | 100 | 100 | — |
| Сплавы на железоникелевой и никелевой основе | 100 | 100 | — |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish45. Испытание сварных соединений на ударный изгиб производится на образцах с надрезом по оси шва со стороны его раскрытия, если место надреза специально не оговорено техническими условиями на изготовление или инструкцией по сварке и контролю сварных соединений.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishЗначение ударной вязкости стальных сварных соединений должно быть не ниже значений, указанных в таблице 17.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishТаблица 17
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
Температура испытания, ° С |
Минимальное значение ударной вязкости, J/cm2 (kgf m/cm2) | |||||
|
для всех сталей, кроме ферритного, аустенитно-ферритного и аустенитного классов |
для сталей ферритного и аустенитно-ферритного классов |
для сталей аустенитного класса | ||||
| KCU | KCV | KCU | KCV | КСU | KCV | |
| 20 | 50 (5) | 35 (3,5) | 40 (4) | 30 (3) | 70 (7) |
50 (5) |
| Ниже — 20 | 30 (3) | 20 (2) | 30 (3) | 20 (2) | 30 (3) |
20 (2) |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishИспытание на ударную вязкость проводится на образцах типа KCU или KCV по требованию стандарта или ТУ на изготовление изделия.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish46. При испытании сварных соединений труб на сплющивание показатели испытаний должны быть не ниже соответствующих минимально допустимых показателей, установленных стандартами или техническими условиями для труб того же сортамента и из того же материала.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри испытании на сплющивание образцов из труб с продольным сварным швом последний должен находиться в плоскости, перпендикулярной направлению сближения стенок.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish47. Показатели механических свойств сварных соединений должны определяться как среднеарифметическое значение результатов испытания отдельных образцов. Общий результат испытаний считается неудовлетворительным, если хотя бы один из образцов при испытании на растяжение, статический изгиб или сплющивание показал результат, отличающийся от установленных норм в сторону снижения более чем на 10%. При испытании на ударный изгиб результаты считаются неудовлетворительными, если хотя бы один образец показал результат, ниже указанного в таблице 17. При температуре испытания ниже минус 40° С допускается на одном образце снижение ударной вязкости KCU до 25 J/cm (2,5 kgf m/cm2) или KCV до 20 J/cm2 (2 kgf m/cm2).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish48. При получении неудовлетворительных результатов по одному из видов механических испытаний этот вид испытаний должен быть повторен на удвоенном количестве образцов, вырезаемых из того же контрольного стыка. В случае невозможности вырезки образцов из указанных стыков повторные механические испытания должны быть проведены на выполненных тем же сварщиком производственных стыках, вырезанных из контролируемого изделия.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishЕсли при повторном испытании хотя бы на одном из образцов получены показатели, не удовлетворяющие установленным нормам, сварное соединение считается непригодным.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish49. Необходимость, объем и порядок механических испытаний сварных соединений литых и кованых элементов, труб с литыми деталями, элементов из стали различных классов, а также других единичных сварных соединений устанавливаются по НТД.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishДля сосудов из неметаллических и композиционных материалов должны предусматриваться образцы-свидетели. Конструкция, технология изготовления и виды испытания их определяются техническими условиями на данный сосуд.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish50. Металлографическому исследованию должны подвергаться контрольные стыковые сварные соединения, определяющие прочность сосудов и их элементов, которые:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishпредназначены для работы при давлении более 5 МРа (50 kgf/cm2) или температуре выше 450° С, или температуре ниже минус 40° С, независимо от давления;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishизготовлены из легированных сталей, склонных к подкалке при сварке; двухслойных сталей; сталей, склонных к образованию горячих трещин (устанавливаются автором технического проекта).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishМеталлографические исследования допускается не проводить для сосудов и их элементов толщиной до 20 mm, изготовленных из сталей аустенитного класса.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish51. Образцы (шлифы) для металлографического исследования сварных соединений должны вырезаться поперек шва и изготовляться в соответствии с требованиями государственных стандартов или НТД.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishОбразцы для металлографических исследований сварных соединений должны включать все сечения шва, обе зоны термического влияния сварки, прилегающие к ним участки основного металла, а также подкладное кольцо, если таковое применялось при сварке и не подлежит удалению. Образцы для металлографических исследований сварных соединений элементов с толщиной стенки 25 mm и более могут включать лишь часть сечения соединения. При этом расстояние от линии сплавления до краев образца должно быть не менее 12 mm, а площадь контролируемого сечения — 25 х 25 mm.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish52. Качество сварного соединения при металлографических исследованиях должно соответствовать требованиям п.п. 1 и 2 настоящего приложения.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish53. При получении неудовлетворительных результатов металлографического исследования допускается проведение повторных испытаний на двух образцах, вырезанных из того же контрольного соединения.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВ случае получения неудовлетворительных результатов при повторных металлографических исследованиях швы считаются неудовлетворительными.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish54. Если при металлографическом исследовании в контрольном сварном соединении, проверенном ультразвуковой дефектоскопией или радиационным методом и признанном годным, будут обнаружены недопустимые внутренние дефекты, которые должны были быть выявлены данным методом неразрушающего контроля, все производственные сварные соединения, проконтролированные данным дефектоскопистом, подлежат 100% проверке тем же методом дефектоскопии. При этом новая проверка качества всех производственных стыков должна осуществляться другим, более опытным и квалифицированным дефектоскопистом.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish55. Необходимость, объем и порядок металлографических исследований сварных соединений литых и кованых элементов, труб с литыми деталями, элементов из стали различных классов, а также других единичных сварных соединений устанавливаются техническими условиями на изготовление или НТД.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish56. Испытание сварных соединений на стойкость против межкристаллитной коррозии должно производиться для сосудов и их элементов, изготовленных из сталей аустенитного, ферритного, аустенитно-ферритного классов и двухслойных сталей с коррозионностойким слоем из аустенитных и ферритных сталей при наличии требования в технических условиях или в техническом проекте.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish57. Форма, размеры, количество образцов, методы испытаний и критерии оценки склонности образцов к межкристаллитной коррозии должны соответствовать требованиям НТД.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПРИЛОЖЕНИЕ 10
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПорядок проведения гидравлических (пневматических) испытаний
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. Гидравлическому испытанию подлежат все сосуды после их изготовления.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishСосуды, изготовление которых заканчивается на месте установки, транспортируемые на место монтажа частями, подвергаются гидравлическому испытанию на месте монтажа.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. Сосуды, имеющие защитное покрытие или изоляцию, подвергаются гидравлическому испытанию до наложения покрытия или изоляции.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishСосуды, имеющие наружный кожух, подвергаются гидравлическому испытанию до установки кожуха.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishДопускается эмалированные сосуды подвергать гидравлическому испытанию рабочим давлением после эмалирования.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3. Гидравлическое испытание сосудов, за исключением литых, должно проводиться пробным давлением, определяемым по формуле
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishР — расчетное давление сосуда, МРа (kgf/cm2);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish[σ]20, [σ]t — допускаемые напряжения для материала сосуда или его элементов соответственно при 20° С и расчетной температуре, МРа (kgf/cm2).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishОтношение [σ]20/[σ]t принимается по тому из использованных материалов элементов (обечаек, днищ, фланцев, крепежа, патрубков и др.) сосуда, для которого оно является наименьшим.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4. Гидравлическое испытание деталей, изготовленных из литья, должно проводиться пробным давлением, определяемым по формуле
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish5. Испытание отливок разрешается проводить после сборки и сварки в собранном узле или готовом сосуде пробным давлением, принятым для сосудов, при условии 100% контроля отливок неразрушающими методами.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish6. Гидравлическое испытание сосудов и деталей, изготовленных из неметаллических материалов с ударной вязкостью более 20 J/cm2 (2 kgf • m/cm2), должно проводиться пробным давлением, определяемым по формуле
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish7. Гидравлическое испытание сосудов и деталей, изготовленных из неметаллических материалов с ударной вязкостью 20 и менее J/cm2 (2 kgf • m/cm2), должно проводиться пробным давлением, определяемым по формуле
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish8. Гидравлическое испытание криогенных сосудов при наличии вакуума в изоляционном пространстве должно проводиться пробным давлением, определяемым по формуле
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishРпр = 1,25 Р - 0,1, МРа
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishили
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishРпр = 1,25 Р - 1, kgf/cm2.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishГидравлическое испытание металлопластиковых сосудов должно проводиться пробным давлением, определяемым по формуле
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishКм — отношение массы металлоконструкции к общей массе сосуда;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishα = 1,3 — для неметаллических материалов с ударной вязкостью более 20 J/cm2;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishα = 1,6 — для неметаллических материалов с ударной вязкостью 20 J/cm2 и менее.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish9. Гидравлическое испытание вертикально устанавливаемых сосудов допускается проводить в горизонтальном положении при условии обеспечения прочности корпуса сосуда, для чего расчет на прочность должен быть выполнен разработчиком проекта сосуда с учетом принятого способа опирания в процессе гидравлического испытания.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри этом пробное давление следует принимать с учетом гидростатического давления, действующего на сосуд в процессе его эксплуатации.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish10. В комбинированных сосудах с двумя и более рабочими полостями, рассчитанными на разные давления, гидравлическому испытанию должна подвергаться каждая полость пробным давлением, определяемым в зависимости от расчетного давления полости.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПорядок проведения испытания должен быть оговорен в техническом проекте и указан в руководстве по эксплуатации сосуда организации-изготовителя.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish11. При заполнении сосуда водой воздух должен быть удален полностью.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish12. Для гидравлического испытания сосудов должна применяться вода температурой не ниже 5° С и не выше 40° С, если в технических условиях не указано конкретное значение температуры, допускаемой по условию предотвращения хрупкого разрушения.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishРазность температур стенки сосуда и окружающего воздуха во время испытаний не должна вызывать конденсации влаги на поверхности стенок сосуда.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПо согласованию с разработчиком проекта сосуда вместо воды может быть использована другая жидкость.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish13. Давление в испытываемом сосуде следует повышать плавно. Скорость подъема давления должна быть указана: для испытания сосуда в организации-изготовителе — в технической документации, для испытания сосуда в процессе работы — в руководстве по эксплуатации.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishИспользование сжатого воздуха или другого газа для подъема давления не допускается.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish14. Давление при испытании должно контролироваться двумя манометрами. Оба манометра выбираются одного типа, предела измерения, одинаковых классов точности, цены деления.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish15. Время выдержки сосуда под пробным давлением устанавливается разработчиком проекта. При отсутствии указаний в проекте время выдержки должно быть не менее значений, указанных в таблице 18.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishТаблица 18
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
Толщина стенки сосуда, mm |
Время выдержки, |
| До 50 | 10 |
| Свыше 50 до 100 | 20 |
| Свыше 100 | 30 |
| Для литых, неметаллических и многослойных сосудов независимо от толщины стенки | 60 |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish16. После выдержки под пробным давлением давление снижается до расчетного, при котором производят осмотр наружной поверхности сосуда, всех его разъемных и сварных соединений.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishОбстукивание стенок корпуса, сварных и разъемных соединений сосуда во время испытаний не допускается.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish17. Сосуд считается выдержавшим гидравлическое испытание, если не обнаружено:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishтечи, трещин, слезок, потения в сварных соединениях и на основном металле;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishтечи в разъемных соединениях;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishвидимых остаточных деформаций, падения давления по манометру.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish18. Сосуд и его элементы, в которых при испытании выявлены дефекты, после их устранения подвергаются повторным гидравлическим испытаниям пробным давлением, установленным настоящими Правилами.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish19. Гидравлическое испытание, проводимое в организации-изготовителе, должно производиться на специальном испытательном стенде, имеющем соответствующее ограждение и удовлетворяющем требованиям безопасности и инструкции по проведению гидроиспытаний в соответствии с НТД.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish20. Гидравлическое испытание допускается заменять пневматическим при условии контроля этого испытания методом акустической эмиссии.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПневматические испытания должны проводиться по инструкции, предусматривающей необходимые меры безопасности и утвержденной в установленном порядке.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПневматическое испытание сосуда проводится сжатым воздухом или инертным газом.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВеличина пробного давления принимается равной величине пробного гидравлического давления. Время выдержки сосуда под пробным давлением устанавливается разработчиком проекта, но должно быть не менее 5 минут.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishЗатем давление в испытываемом сосуде должно быть снижено до расчетного и произведен осмотр сосуда с проверкой герметичности его швов и разъемных соединений мыльным раствором или другим способом.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish21. Значение пробного давления и результаты испытаний заносятся в паспорт сосуда лицом, проводившим эти испытания.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПРИЛОЖЕНИЕ 11
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПорядок оценки качества сварных соединений
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. В сварных соединениях сосудов и их элементов не допускаются следующие дефекты:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishтрещины всех видов и направлений, расположенные в металле шва, по линии сплавления и в околошовной зоне основного металла, в том числе микротрещины, выявляемые при микроисследовании контрольного образца;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishнепровары (несплавления) в сварных швах, расположенные в корне шва, или по сечению сварного соединения (между отдельными валиками и слоями шва и между основным металлом и металлом шва);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishвозможность допущения местных непроваров в сварных соединениях сосудов оговаривается в НД, согласованной в установленном порядке;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishподрезы основного металла, поры, шлаковые и другие включения, размеры которых превышают допустимые значения, указанные в НД;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishнаплывы (натеки);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishне заваренные кратеры и прожоги;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishсвищи;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishсмещение кромок свыше норм, предусмотренных настоящими Правилами.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. Качество сварных соединений считается неудовлетворительным, если в них при установленном виде контроля будут обнаружены внутренние или наружные дефекты, выходящие за пределы норм, установленных Правилами и техническими условиями.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3. Дефекты, обнаруженные в процессе изготовления, должны быть устранены с последующим контролем исправленных участков. Методы и качество исправления дефектов должны обеспечивать необходимую надежность и безопасность работы сосуда.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПРИЛОЖЕНИЕ 12
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПорядок исправления дефектов в сварных соединениях
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. Недопустимые дефекты, обнаруженные в процессе изготовления (доизготовления), реконструкции, монтажа, ремонта, наладки, испытания и эксплуатации, должны быть устранены с последующим контролем исправленных участков.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. Технология исправления дефектов и порядок контроля устанавливаются НТД, разработанной в соответствии с требованиями настоящих Правил.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3. Отклонения от принятой технологии исправления дефектов должны быть согласованы с ее разработчиком. Удаление дефектов следует проводить механическим способом с обеспечением плавных переходов в местах выборок. Максимальные размеры и форма подлежащих заварке выборок устанавливаются НТД.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishДопускается применение способов термической резки (строжки) для удаления внутренних дефектов с последующей обработкой поверхности выборки механическим способом.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПолнота удаления дефектов должна быть проверена визуально и методом неразрушающего контроля (капиллярной или магнитопорошковой дефектоскопией либо «травлением) в соответствии с требованиями НТД.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4. Исправление дефектов без заварки мест их выборки допускается в случае сохранения минимально допустимой толщины стенки детали в месте максимальной глубины выборки.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish5. Если при контроле исправленного участка будут обнаружены дефекты, то допускается проводить повторное исправление в том же порядке, что и первое.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishИсправление дефектов на одном и том же участке сварного соединения допускается проводить не более трех раз.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishНе считаются повторно исправленными разрезаемые по сварному шву соединения с удалением металла шва и зоны термического влияния.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПРИЛОЖЕНИЕ 13
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishТребования к документации и маркировке сосудов
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. Каждый сосуд должен поставляться изготовителем заказчику с паспортом установленной формы.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishК паспорту прикладывается руководство по эксплуатации.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПаспорт сосуда должен быть составлен на государственном языке и по требованию заказчика — на другом языке.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishДопускается к паспорту прикладывать распечатки расчетов, выполненных на ЭВМ.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishЭлементы сосудов (корпуса, обечайки, днища, крышки, трубные решетки, фланцы корпуса, укрупненные сборочные единицы), предназначенные для реконструкции или ремонта, должны поставляться изготовителем с удостоверением о качестве изготовления, содержащим сведения в объеме согласно требованиям соответствующих разделов паспорта.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. На каждом сосуде должна быть прикреплена табличка. Для сосудов наружным диаметром менее 325 mm допускается табличку не устанавливать. При этом все необходимые данные должны быть нанесены на корпус сосуда электрографическим методом.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3. На табличке должны быть нанесены:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishтоварный знак или наименование изготовителя;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishнаименование или обозначение сосуда;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishпорядковый номер сосуда по системе нумерации изготовителя;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishгод изготовления;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishрабочее давление, МРа;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishрасчетное давление, МРа;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishпробное давление, МРа;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishдопустимая максимальная и (или) минимальная рабочая температура стенки, ° С;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishмасса сосуда, kg.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishДля сосудов с самостоятельными полостями, имеющими разные расчетные и пробные давления, температуру стенок, следует указывать эти данные для каждой полости.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПРИЛОЖЕНИЕ 14
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishТребования к арматуре, контрольно-измерительным приборам, предохранительным устройствам
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish§ 1. Общие положения
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. Для управления работой и обеспечения безопасных условий эксплуатации сосуды в зависимости от назначения должны быть оснащены:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishзапорной или запорно-регулирующей арматурой;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishприборами для измерения давления;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishприборами для измерения температуры;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishпредохранительными устройствами;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishуказателями уровня жидкости.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. Сосуды, снабженные быстросъемными крышками, должны иметь предохранительные устройства, исключающие возможность включения сосуда под давление при неполном закрытии крышки и открывании ее при наличии в сосуде давления. Такие сосуды также должны быть оснащены замками с ключом-маркой.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish§ 2. Запорная и запорно-регулирующая арматура
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3. Запорная и запорно-регулирующая арматура должна устанавливаться на штуцерах, непосредственно присоединенных к сосуду, или на трубопроводах, подводящих к сосуду и отводящих из него рабочую среду. В случае последовательного соединения нескольких сосудов необходимость установки такой арматуры между ними определяется разработчиком проекта.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4. Арматура должна иметь следующую маркировку:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishнаименование или товарный знак изготовителя;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishусловный проход, mm;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishусловное давление, МРа (допускается указывать рабочее давление и допустимую температуру);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishнаправление потока среды;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishмарку материала корпуса.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish5. Количество, тип арматуры и места установки должны выбираться разработчиком проекта сосуда исходя из конкретных условий эксплуатации и требований Правил.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish6. На маховике запорной арматуры должно быть указано направление его вращения при открывании или закрывании арматуры.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish7. Сосуды для взрывоопасных, пожароопасных веществ, веществ 1-го и 2-го классов опасности по ГОСТ 12.1.007, а также испарители с огневым или газовым обогревом должны иметь на подводящей линии от насоса или компрессора обратный клапан, автоматически закрывающийся давлением из сосуда. Обратный клапан должен устанавливаться между насосом (компрессором) и запорной арматурой сосуда.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish8. Арматура с условным проходом более 20 mm, изготовленная из легированной стали или цветных металлов, должна иметь паспорт (сертификат) установленной формы, в котором должны быть указаны данные по хим. составу, механическим свойствам, режимам термообработки и результатам контроля качества изготовления неразрушающими методами.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishАрматуру, имеющую маркировку, но не имеющую паспорта, допускается применять после проведения ревизии арматуры, испытания и проверки марки материала. При этом владельцем арматуры должен быть составлен паспорт.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish§ 3. Манометры
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish9. Каждый сосуд и самостоятельные полости с разными давлениями должны быть снабжены манометрами прямого действия. Манометр устанавливается на штуцере сосуда или трубопроводе между сосудом и запорной арматурой.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish10. Манометры должны иметь класс точности не ниже: 2,5 — при рабочем давлении сосуда до 2,5 МРа (25 kgf/cm2), 1,5 — при рабочем давлении сосуда выше 2,5 МРа (25 kgf/cm2).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish11. Манометр должен выбираться с такой шкалой, чтобы предел измерения рабочего давления находился во второй трети шкалы.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish12. На шкале манометра владельцем сосуда должна быть нанесена красная черта, указывающая рабочее давление в сосуде. Взамен красной черты разрешается прикреплять к корпусу манометра металлическую пластину, окрашенную в красный цвет и плотно прилегающую к стеклу манометра.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish13. Манометр должен быть установлен так, чтобы его показания были отчетливо видны обслуживающему персоналу.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish14. Номинальный диаметр корпуса манометров, устанавливаемых на высоте до 2 m от уровня площадки наблюдения за ними, должен быть не менее 100 mm, на высоте от 2 до 3 m — не менее 160 mm.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishУстановка манометров на высоте более 3 m от уровня площадки не разрешается.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish15. Между манометром и сосудом должен быть установлен трехходовой кран или заменяющее его устройство, позволяющее проводить периодическую проверку манометра с помощью контрольного.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВ необходимых случаях манометр в зависимости от условий работы и свойств среды, находящейся в сосуде, должен снабжаться или сифонной трубкой, или масляным буфером, или другими устройствами, предохраняющими его от непосредственного воздействия среды и температуры и обеспечивающими его надежную работу.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish16. На сосудах, работающих под давлением выше 2,5 МРа (25 kgf/cm2) или при температуре среды выше 250° С, а также со взрывоопасной средой или вредными веществами 1-го и 2-го классов опасности по ГОСТ 12.1.007 вместо трехходового крана допускается установка отдельного штуцера с запорным органом для подсоединения второго манометра.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishНа стационарных сосудах при наличии возможности проверки манометра в .установленные Правилами сроки путем снятия его с сосуда установка трехходового крана или заменяющего его устройства необязательна.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishНа передвижных сосудах необходимость установки трехходового крана определяется разработчиком проекта сосуда.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish17. Манометры и соединяющие их с сосудом трубопроводы должны быть защищены от замерзания.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish18. Манометр не допускается к применению в случаях, когда:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishотсутствует пломба или клеймо с отметкой о проведении поверки;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishпросрочен срок поверки;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishстрелка при его отключении не возвращается к нулевому показанию шкалы на величину, превышающую половину допускаемой погрешности для данного прибора;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishразбито стекло или имеются повреждения, которые могут отразиться на правильности его показаний.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish19. Поверка манометров с их опломбированием или клеймением должна производиться не реже одного раза в 12 месяцев. Кроме того, не реже одного раза в 6 месяцев владельцем сосуда должна производиться дополнительная поверка рабочих манометров контрольным манометром с записью результатов в журнал контрольных поверок. При отсутствии контрольного манометра допускается дополнительную поверку производить поверенным рабочим манометром, имеющим с проверяемым манометром одинаковую шкалу и класс точности.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПорядок и сроки проверки исправности манометров обслуживающим персоналом в процессе эксплуатации сосудов должны определяться инструкцией по режиму работы и безопасному обслуживанию сосудов.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish§ 4. Приборы для измерения температуры
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish20. Сосуды, работающие при изменяющейся температуре стенок, должны быть снабжены приборами для контроля скорости и равномерности прогрева по длине и высоте сосуда и реперами для контроля тепловых перемещений.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishНеобходимость оснащения сосудов указанными приборами и реперами, а также допустимая скорость прогрева и охлаждения сосудов определяются разработчиком проекта и указываются изготовителем в паспорте сосуда или в руководстве по эксплуатации.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish§ 5. Предохранительные устройства от повышения давления
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish21. Каждый сосуд (полость комбинированного сосуда) должен быть снабжен предохранительными устройствами от повышения давления выше допустимого значения.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish22. В качестве предохранительных устройств применяются:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishпружинные предохранительные клапаны;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishрычажно-грузовые предохранительные клапаны;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishимпульсные предохранительные устройства (ИПУ), состоящие из главного предохранительного клапана (ГПК) и управляющего импульсного клапана (ИПК) прямого действия;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishпредохранительные устройства с разрушающимися мембранами (мембранные предохранительные устройства — МПУ);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishдругие устройства, применение которых согласовано с Государственной инспекцией «Саноатгеоконтехназорат».
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishУстановка рычажно-грузовых клапанов на передвижных сосудах не допускается.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish23. Конструкция пружинного клапана должна исключать возможность затяжки пружины сверх установленной величины, а пружина должна быть защищена от недопустимого нагрева (охлаждения) и непосредственного воздействия рабочей среды, если она оказывает вредное действие на материал пружины.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish24. Конструкция пружинного клапана должна предусматривать устройство для проверки исправности действия клапана в рабочем состоянии путем принудительного открывания его во время работы.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishДопускается установка предохранительных клапанов без приспособления для принудительного открывания, если последнее нежелательно по свойствам среды (взрывоопасная, горючая, 1-го и 2-го классов опасности по ГОСТ 12.1.007) или по условиям технологического процесса. В этом случае проверка срабатывания клапанов должна осуществляться на стендах.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish25. Если рабочее давление сосуда равно или больше давления питающего источника и в сосуде исключена возможность повышения давления от химической реакции или обогрева, то установка на нем предохранительного клапана и манометра необязательна.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish26. Сосуд, рассчитанный на давление меньше давления питающего его источника, должен иметь на подводящем трубопроводе автоматическое редуцирующее устройство с манометром и предохранительным устройством, установленными на стороне меньшего давления, после редуцирующего устройства.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВ случае установки обводной линии (байпаса) она также должна быть оснащена редуцирующим устройством.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish27. Для группы сосудов, работающих при одном и том же давлении, допускается установка одного редуцирующего устройства с манометром и предохранительным клапаном на общем подводящем трубопроводе до первого ответвления к одному из сосудов.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВ этом случае установка предохранительных устройств на самих сосудах необязательна, если в них исключена возможность повышения давления.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish28. В случае, когда автоматическое редуцирующее устройство вследствие физических свойств рабочей среды не может надежно работать, допускается установка регулятора расхода. При этом должна предусматриваться защита от повышения давления.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish29. Количество предохранительных клапанов, их размеры и пропускная способность должны быть выбраны по расчету так, чтобы в сосуде не создавалось давление, превышающее расчетное более чем на 0,05 МРа (0,5 kgf/cm2) для сосудов с давлением до 0,3 МРа (3 kgf/cm2), на 15% — для сосудов с давлением от 0,3 до 6,0 МРа (от 3 до 60 kgf/cm2) и на 10% — для сосудов с давлением свыше 6,0 МРа (60 kgf/cm2).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри работающих предохранительных клапанах допускается превышение давления в сосуде не более чем на 25% рабочего при условии, что это превышение предусмотрено проектом и отражено в паспорте сосуда.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish30. Пропускная способность предохранительного клапана определяется в соответствии с ГОСТ 12.2.085.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish31. Предохранительное устройство изготовителем должно поставляться с паспортом и инструкцией по эксплуатации.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВ паспорте наряду с другими сведениями должен быть указан коэффициент расхода клапана для сжимаемых и несжимаемых сред, а также площадь, к которой он отнесен.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish32. Предохранительные устройства должны устанавливаться на патрубках или трубопроводах, непосредственно присоединенных к сосуду.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПрисоединительные трубопроводы предохранительных устройств (подводящие, отводящие и дренажные) должны быть защищены от замерзания в них рабочей среды.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри установке на одном патрубке (трубопроводе) нескольких предохранительных устройств площадь поперечного сечения патрубка (трубопровода) должна быть не менее 1,25 суммарной площади сечения клапанов, установленных на нем.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри определении сечения присоединительных трубопроводов длиной более 1000 mm необходимо также учитывать величину их сопротивлений.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishОтбор рабочей среды из патрубков (и на участках присоединительных трубопроводов от сосуда до клапанов), на которых установлены предохранительные устройства, не допускается.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish33. Предохранительные устройства должны быть размещены в местах, доступных для их обслуживания.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish34. Установка запорной арматуры между сосудом и предохранительным устройством, а также за ним не допускается.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish35. Арматура перед (за) предохранительным устройством может быть установлена при условии монтажа двух предохранительных устройств и блокировки, исключающей возможность одновременного их отключения. В этом случае каждый из них должен иметь пропускную способность, предусмотренную п. 29 настоящих Правил.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри установке группы предохранительных устройств и арматуры перед (за) ними блокировка должна быть выполнена таким образом, чтобы при любом предусмотренном проектом варианте отключения клапанов остающиеся включенными предохранительные устройства имели суммарную пропускную способность, предусмотренную п. 29 настоящего приложения.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish36. Отводящие трубопроводы предохранительных устройств и импульсные линии ИПУ в местах возможного скопления конденсата должны быть оборудованы дренажными устройствами для удаления конденсата.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishУстановка запорных органов или другой арматуры на дренажных трубопроводах не допускается. Среда, выходящая из предохранительных устройств и дренажей, должна отводиться в безопасное место.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishСбрасываемые токсичные, взрыво- и пожароопасные технологические среды должны направляться в закрытые системы для дальнейшей утилизации или в системы организованного сжигания.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishЗапрещается объединять сбросы, содержащие вещества, которые способны при смешивании образовывать взрывоопасные смеси или нестабильные соединения.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish37. Мембранные предохранительные устройства устанавливаются:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishвместо рычажно-грузовых и пружинных предохранительных клапанов, когда эти клапаны в рабочих условиях конкретной среды не могут быть применены вследствие их инерционности или других причин;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishперед предохранительными клапанами в случаях, когда предохранительные клапаны не могут надежно работать вследствие вредного воздействия рабочей среды (коррозия, эрозия, полимеризация, кристаллизация, прикипание, примерзание) или возможных утечек через закрытый клапан взрыво- и пожароопасных, токсичных, экологически вредных и т. п. веществ. В этом случае должно быть предусмотрено устройство, позволяющее контролировать исправность мембраны;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishпараллельно с предохранительными клапанами для увеличения пропускной способности систем сброса давления;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishна выходной стороне предохранительных клапанов для предотвращения вредного воздействия рабочих сред со стороны сбросной системы и для исключения влияния колебаний противодавления со стороны этой системы на точность срабатывания предохранительных клапанов.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishНеобходимость и место установки мембранных предохранительных устройств и их конструкцию определяет проектная организация.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish38. На изготовление мембран организация должна иметь разрешение в установленном законодательством порядке.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish39. Предохранительные мембраны должны быть маркированы, при этом маркировка не должна оказывать влияния на точность срабатывания мембран.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishСодержание маркировки:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishнаименование (обозначение) или товарный знак изготовителя;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishномер партии мембран;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishтип мембран;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishусловный диаметр;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishрабочий диаметр;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishматериал;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishминимальное и максимальное давление срабатывания мембран в партии при заданной температуре и при температуре 20° С.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishМаркировка должна наноситься по краевому кольцевому участку мембран либо мембраны должны быть снабжены прикрепленными к ним маркировочными хвостовиками (этикетками).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish40. На каждую партию мембран должен быть паспорт, оформленный изготовителем. Содержание паспорта:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishнаименование и адрес изготовителя;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishномер партии мембран;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishтип мембран;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishусловный диаметр;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishрабочий диаметр;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishматериал;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishминимальное и максимальное давление срабатывания мембран в партии при заданной температуре и при температуре 20° С;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishколичество мембран в партии;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishнаименование нормативного документа, в соответствии с которым изготовлены мембраны;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishнаименование организации, по техническому заданию (заказу) которой изготовлены мембраны;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishгарантийные обязательства организации-изготовителя;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishпорядок допуска мембран к эксплуатации;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishобразец журнала эксплуатации мембран.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПаспорт должен быть подписан руководителем организации-изготовителя, подпись которого скрепляется печатью.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishК паспорту должна быть приложена техническая документация на противовакуумные опоры, зажимающие и другие элементы, в сборе с которыми допускаются к эксплуатации мембраны данной партии. Техническая документация не прилагается в тех случаях, когда мембраны изготовлены применительно к уже имеющимся у потребителя узлам крепления.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish41. Предохранительные мембраны должны устанавливаться только в предназначенные для них узлы крепления.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishРаботы по сборке, монтажу и эксплуатации мембран должны выполняться специально обученным персоналом.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish42. Мембранные предохранительные устройства должны размещаться в местах, открытых и доступных для осмотра и монтажа-демонтажа, присоединительные трубопроводы должны быть защищены от замерзания в них рабочей среды, а устройства должны устанавливаться на патрубках или трубопроводах, непосредственно присоединенных к сосуду.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish43. При установке мембранного предохранительного устройства последовательно с предохранительным клапаном (перед клапаном или за ним) полость между мембраной и клапаном должна сообщаться отводной трубкой с сигнальным манометром (для контроля .исправности мембран).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish44. Допускается установка переключающего устройства перед мембранными предохранительными устройствами при наличии удвоенного числа мембранных устройств с обеспечением при этом защиты сосуда от превышения давления при любом положении переключающего устройства.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish45. Порядок и сроки проверки исправности действия предохранительных устройств в зависимости от условий технологического процесса должны быть указаны в инструкции по эксплуатации предохранительных устройств, утвержденной владельцем сосуда в установленном порядке.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishРезультаты проверки исправности предохранительных устройств, сведения об их настройке записываются в сменный журнал работы сосудов лицами, выполняющими указанные операции.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish§ 6. Указатели уровня жидкости
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish46. При необходимости контроля уровня жидкости в сосудах, имеющих границу раздела сред, должны применяться указатели уровня.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishКроме указателей уровня на сосудах могут устанавливаться звуковые, световые и другие сигнализаторы и блокировки по уровню.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish47. Указатели уровня жидкости должны устанавливаться в соответствии с инструкцией изготовителя, при этом должна быть обеспечена хорошая видимость этого уровня.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish48. На сосудах, обогреваемых пламенем или горячими газами, у которых возможно понижение уровня жидкости ниже допустимого, должно быть установлено не менее двух указателей уровня прямого действия.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish49. Конструкция, количество и места установки указателей уровня определяются разработчиком проекта сосуда.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish50. На каждом указателе уровня жидкости должны быть отмечены допустимые верхний и нижний уровни.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish51. Верхний и нижний допустимые уровни жидкости в сосуде устанавливаются разработчиком проекта. Высота прозрачного указателя уровня жидкости должна быть не менее чем на 25 mm соответственно ниже нижнего и выше верхнего допустимых уровней жидкости.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри необходимости установки нескольких указателей по высоте их следует размещать так, чтобы они обеспечили непрерывность показаний уровня жидкости.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish52. Указатели уровня должны быть снабжены арматурой (кранами и вентилями) для их отключения от сосуда и продувки с отводом рабочей среды в безопасное место.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish53. При применении в указателях уровня в качестве прозрачного элемента стекла или слюды для предохранения персонала от травмирования при разрыве их должно быть предусмотрено защитное устройство.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПРИЛОЖЕНИЕ 15
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПорядок ремонта сосудов
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. Для поддержания сосуда в исправном состоянии владелец сосуда обязан своевременно проводить в соответствии с графиком его ремонт. При ремонте следует соблюдать требования по технике безопасности, изложенные в отраслевых правилах и инструкциях.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishРаботы по ремонту сосудов должны выполняться организациями, имеющими разрешение в установленном законодательством порядке.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. Ремонт с применением сварки (пайки) сосудов и их элементов, работающих под давлением, должен проводиться по технологии, разработанной изготовителем, конструкторской или ремонтной организацией до начала выполнения работ, а результаты ремонта должны заноситься в паспорт сосуда.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3. Ремонт сосудов и их элементов, находящихся под давлением, не допускается.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4. До начала производства работ внутри сосуда, соединенного с другими работающими сосудами общим трубопроводом, сосуд должен быть отделен от них заглушками или отсоединен. Отсоединенные трубопроводы должны быть заглушены.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish5. Применяемые для отключения сосуда заглушки, устанавливаемые между фланцами, должны быть соответствующей прочности и иметь выступающую часть (хвостовик), по которой определяется наличие заглушки.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри установке прокладок между фланцами они должны быть без хвостовиков.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish6. При работе внутри сосуда (внутренний осмотр, ремонт, чистка и т. п.) должны применяться безопасные светильники на напряжение не выше 12 V, а при взрывоопасных средах — во взрывобезопасном исполнении. При необходимости должен быть произведен анализ воздушной среды на отсутствие вредных или других веществ, превышающих предельно допустимые концентрации (ПДК). Работы внутри сосуда должны выполняться по наряду-допуску.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПРИЛОЖЕНИЕ 16
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishТребования к цистернам и бочкам
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. У железнодорожной цистерны в верхней ее части должны быть устроены люк диаметром не менее 450 mm и помост около люка с металлическими лестницами по обе стороны цистерны, снабженными поручнями.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishНа железнодорожных цистернах для сжиженного кислорода, азота и других криогенных жидкостей устройство помоста около люка необязательно.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. У каждой автоцистерны должен быть устроен люк овальной формы размером по осям не менее 400 х 450 mm или круглый люк диаметром не менее 450 mm. Для автоцистерны вместимостью до 3000 литров люк овальной формы разрешается выполнять размером по осям не менее 300 х 400 mm, а круглой формы — диаметром не менее 400 mm.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishУ цистерн вместимостью до 1000 литров допускается устройство смотровых люков овальной формы размером меньшей оси не менее 80 mm или круглой формы диаметром не менее 80 mm.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3. На цистернах и бочках изготовитель должен наносить клеймением следующие паспортные данные:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishнаименование изготовителя или его товарный знак;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishномер цистерны (бочки);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishгод изготовления и дату освидетельствования;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishвместимость (для цистерн — в m3; для бочек — в литрах);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishмассу цистерны в порожнем состоянии без ходовой части (t) и массу бочки (kg);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishвеличину рабочего и пробного давления; клеймо ОТК изготовителя;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishдату проведенного и очередного освидетельствования.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishНа цистернах клейма должны наноситься по окружности фланца для люка, а на бочках — на днищах, где располагается арматура.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4. Для бочек с толщиной стенки до 6 mm включительно паспортные данные могут быть нанесены на металлической пластинке, припаянной или приваренной к днищу в месте, где располагается арматура.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishНа цистернах с изоляцией на основе вакуума все клейма, относящиеся к сосуду, должны быть нанесены также на фланце горловины люка вакуумной оболочки, причем масса цистерны указывается с учетом массы изоляции с оболочкой.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish5. На цистернах и бочках, предназначенных для перевозки сжиженных газов, вызывающих коррозию, места клеймения после нанесения паспортных данных должны быть покрыты антикоррозионным бесцветным лаком.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish6. На рамах цистерн должна быть прикреплена металлическая табличка с паспортными данными:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishнаименованием изготовителя или товарным знаком;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishномером;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishгодом изготовления;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishмассой цистерны с ходовой частью в порожнем состоянии (t);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishрегистрационным номером цистерны (выбивается владельцем цистерны после ее регистрации в органе Государственной инспекции «Саноатгеоконтехназорат»);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishдатой очередного освидетельствования.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish7. Окраска цистерн и бочек, а также нанесение полос и надписей на них должны производиться в соответствии с государственными стандартами, техническими условиями на изготовление для новых цистерн и бочек изготовителем, а для цистерн и бочек, находящихся в эксплуатации, — наполнителем.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishОкраска железнодорожных пропан-бутановых и пентановых цистерн, находящихся в эксплуатации, и нанесение полос и надписей на них производятся владельцем цистерн.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish8. Цистерны должны быть оснащены:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishвентилями с сифонными трубками для слива и налива среды;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishвентилем для выпуска паров из верхней части цистерны;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishпружинным предохранительным клапаном;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishштуцером для подсоединения манометра;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishуказателем уровня жидкости.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish9. Предохранительный клапан, установленный на цистерне, должен сообщаться с газовой фазой цистерны и иметь колпак с отверстиями для выпуска газа в случае открытия клапана. Площадь отверстий в колпаке должна быть не менее полуторной площади рабочего сечения предохранительного клапана.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish10. Каждый наливной и спускной вентиль цистерны и бочки для сжиженного газа должен быть снабжен заглушкой.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish11. На каждой бочке, кроме бочек для хлора и фосгена, должен быть установлен на одном из днищ вентиль для наполнения и слива среды. При установке вентиля на вогнутом днище бочки он должен закрываться колпаком, а при установке на выпуклом днище кроме колпака обязательно устройство обхватной ленты (юбки).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishУ бочек для хлора и фосгена должны быть наливной и сливной вентили, снабженные сифонами.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish12. Боковые штуцера вентилей для слива и налива горючих газов должны иметь левую резьбу.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish13. Цистерны, предназначенные для перевозки взрывоопасных горючих веществ, вредных веществ 1-го и 2-го классов опасности по ГОСТ 12.1.007, должны иметь на сифонных трубках для слива скоростной клапан, исключающий выход газа при разрыве трубопровода.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish14. Пропускная способность предохранительных клапанов, устанавливаемых на цистернах для сжиженного кислорода, азота и других криогенных жидкостей, должна определяться по сумме расчетной испаряемости жидкостей и максимальной производительности устройства для создания давления в цистерне при ее опорожнении.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПод расчетной испаряемостью принимается количество жидкого кислорода, азота (криогенной жидкости) в килограммах, которое может испаряться в течение часа под действием тепла, получаемого цистерной из окружающей среды при температуре наружного воздуха 50° С.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПод максимальной производительностью устройства для создания давления в цистерне при ее опорожнении принимается количество газа в килограммах, которое может быть введено в цистерну в течение часа при работе с полной нагрузкой испарителя или другого источника давления.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish15. Организации, осуществляющие наполнение, и наполнительные станции обязаны вести журнал наполнения по установленной администрацией форме, в котором, в частности, должны быть указаны:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishдата наполнения;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishнаименование изготовителя цистерны и бочек;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishзаводской и регистрационный номера для цистерн и заводской номер для бочек;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishподпись лица, производившего наполнение.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри наполнении наполнительной станцией цистерн и бочек различными газами администрация должна вести по каждому газу отдельный журнал наполнения.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish16. Цистерны и бочки можно заполнять только тем газом, для перевозки и хранения которого они предназначены.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish17. Перед наполнением цистерн и бочек газами ответственным лицом, назначенным администрацией, должен быть произведен тщательный осмотр наружной поверхности, проверены исправность и герметичность арматуры, наличие остаточного давления и соответствие имеющегося в них газа назначению цистерны или бочки. Результаты осмотра цистерн и бочек и заключение о возможности их наполнения должны быть записаны в журнал.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish18. Запрещается наполнять газом неисправные цистерны или бочки, а также если:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishистек срок назначенного освидетельствования;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishотсутствуют или неисправны арматура и контрольно-измерительные приборы;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishотсутствует надлежащая окраска или надписи;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishв цистернах или бочках находится не тот газ, для которого они предназначены.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПотребитель, опорожняя цистерны, бочки, обязан оставлять в них избыточное давление газа не менее 0,05 МРа (0,5 kgf/cm2).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishДля сжиженных газов, упругость паров которых в зимнее время может быть ниже 0,05 МРа (0,5 kgf/cm2), остаточное давление устанавливается производственной инструкцией организации, осуществляющей наполнение.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish19. Наполнение и опорожнение цистерн и бочек газами должны производиться по инструкции, составленной и утвержденной в установленном порядке.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishНаполнение цистерн и бочек сжиженными газами должно соответствовать нормам, указанным в таблице 19.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishТаблица 19
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
Наименование |
Масса газа на 1 литр вместимости |
Вместимость цистерны или |
| Азот | 0,770 | 1,30 |
| Аммиак | 0,570 | 1,76 |
| Бутан | 0,488 | 2,05 |
| Бутилен | 0,526 | 1,90 |
| Пропан | 0,425 | 2,35 |
| Пропилен | 0,445 | 2,25 |
| Фосген, хлор | 1,250 | 0,80 |
| Кислород | 1,080 | 0,926 |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishДля газов, не указанных в данной таблице, норма наполнения устанавливается производственными инструкциями организаций-изготовителей исходя из того, чтобы при наполнении сжиженными газами, у которых критическая температура выше 50° С, в цистернах и бочках был достаточный объем газовой подушки, а при наполнении сжиженными газами, у которых критическая температура ниже 50° С, давление в цистернах и бочках при температуре 50° С не превышало установленного для них расчетного давления.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри хранении и транспортировке наполненные бочки должны быть защищены от воздействия солнечных лучей и от местного нагревания.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри перевозке сжиженных газов в железнодорожных цистернах необходимо соблюдать требования правил безопасности при перевозке опасных грузов железнодорожным транспортом.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish20. Величина наполнения цистерн и бочек сжиженными газами должна определяться взвешиванием или другим надежным способом контроля.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish21. Если при наполнении цистерн или бочек будет обнаружен пропуск газа, наполнение должно быть прекращено, газ из цистерны или бочки удален; наполнение может быть возобновлено только после исправления имеющихся повреждений.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish22. После наполнения цистерн или бочек газом на боковые штуцера вентилей должны быть установлены заглушки, а арматура цистерн закрыта предохранительным колпаком, который должен быть запломбирован.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish23. Транспортировка цистерн и бочек должна производиться согласно правилам соответствующих министерств, ведомств.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПРИЛОЖЕНИЕ 17
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishТребования к баллонам
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. Баллоны вместимостью более 100 литров, устанавливаемые в качестве расходных емкостей для сжиженных газов, которые используются как топливо на автомобилях и других транспортных средствах, кроме вентиля и предохранительного клапана должны иметь указатель максимального уровня наполнения. На таких баллонах также допускается установка специального наполнительного клапана, вентиля для отбора газа в парообразном состоянии, указателя уровня сжиженного газа в баллоне и спускной пробки.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. Боковые штуцера вентилей для баллонов, наполняемых водородом и другими горючими газами, должны иметь левую резьбу, а для баллонов, наполняемых кислородом и другими негорючими газами, — правую резьбу.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3. Каждый вентиль баллонов для взрывоопасных горючих веществ, вредных веществ 1-го и 2-го классов опасности по ГОСТ 12.1.007 должен быть снабжен заглушкой, навертывающейся на боковой штуцер.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4. Вентили в баллонах для кислорода должны ввертываться с применением уплотняющих материалов, загорание которых в среде кислорода исключено.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish5. На верхней сферической части каждого баллона должны быть выбиты и отчетливо видны следующие данные:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishтоварный знак изготовителя;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishномер баллона;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishфактическая масса порожнего баллона (kg): для баллонов вместимостью до 12 литров включительно — с точностью до 0,1 kg; свыше 12 до 55 литров включительно — с точностью до 0,2 kg; масса баллонов вместимостью свыше 55 литров указывается в соответствии с ГОСТ или ТУ на их изготовление;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishдата (месяц, год) изготовления и год следующего освидетельствования;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishрабочее давление Р, МРа (kgf/cm2);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishпробное гидравлическое давление Рпр, МРа (kgf/cm2);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishвместимость баллонов, литров: для баллонов вместимостью до 12 литров включительно — номинальная; для баллонов вместимостью свыше 12 до 55 литров включительно — фактическая с точностью до 0,3 литра; для баллонов вместимостью свыше 55 литров — в соответствии с НД на их изготовление;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishклеймо ОТК изготовителя круглой формы диаметром 10 mm (за исключением стандартных баллонов вместимостью свыше 55 литров);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishномер стандарта для баллонов вместимостью свыше 55 литров.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВысота знаков на баллонах должна быть не менее 6 mm, а на баллонах вместимостью свыше 55 литров — не менее 8 mm.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishМасса баллонов, за исключением баллонов для ацетилена, указывается с учетом массы нанесенной краски, кольца для колпака и башмака, если таковые предусмотрены конструкцией, но без массы вентиля и колпака.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishНа баллонах вместимостью до 5 литров или с толщиной стенки менее 5 mm паспортные данные могут быть выбиты на пластине, припаянной к баллону, или нанесены эмалевой или масляной краской.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish6. Баллоны для растворенного ацетилена должны быть заполнены соответствующим количеством пористой массы и растворителя. За качество пористой массы и за правильность наполнения баллонов ответственность несет организация, наполняющая баллон пористой массой. За качество растворителя и за правильную его дозировку ответственность несет организация, производящая заполнение баллонов растворителем.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПосле заполнения баллонов пористой массой и растворителем на его горловине выбивается масса тары (масса баллона без колпака, но с пористой массой и растворителем, башмаком, кольцом и вентилем).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish7. Наружная поверхность баллонов окрашивается в соответствии с таблицей 20.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishТаблица 20
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
Окраска и нанесение надписей на баллоны | ||||
|
Наименование газа |
Окраска баллонов |
Текст надписи | Цвет надписи | Цвет полосы |
| Азот | Черная | Азот | Желтый | Коричневый |
| Аммиак | Желтая | Аммиак | Черный | -«- |
| Аргон сырой | Черная | Аргон сырой | Белый | Белый |
| Аргон технический | -«- | Аргон технический | Синий | Синий |
| Аргон чистый | Серая | Аргон чистый | Зеленый | Зеленый |
| Ацетилен | Белая | Ацетилен | Красный | -«- |
| Бутилен | Красная | Бутилен | Желтый | Черный |
| Нефтегаз | Серая | Нефтегаз | Красный | -«- |
| Бутан | Красная | Бутан | Белый | -«- |
| Водород | Темно-зеленая | Водород | Красный | -«- |
| Воздух | Черная | Сжатый воздух | Белый | -«- |
| Гелий | Коричневая | Гелий | -«- | -«- |
| Закись азота | Серая | Закись азота | Черный | -«- |
| Кислород | Голубая | Кислород | -«- | -«- |
| Кислород медицинский |
-«- | Кислород медицинский |
-«- | -«- |
| Сероводород | Белая | Сероводород | Красный | Красный |
| Сернистый ангидрид |
Черная | Сернистый ангидрид |
Белый | Желтый |
| Углекислота | -«- | Углекислота | Желтый | -«- |
| Фосген | Защитная | -«- | -«- | Красный |
| Фреон-11 | Алюминиевая | Фреон-11 | Черный | Синий |
| Фреон-12 | То же | Фреон-12 | -«- | -«- |
| Фреон-13 | -«- | Фреон-13 | -«- | 2 красные |
| Фреон-22 | -«- | Фреон-22 | -«- | 2 желтые |
| Хлор | Защитная | -«- | -«- | Зеленый |
| Циклопропан | Оранжевая | Циклопропан | Черный | Зеленый |
| Этилен | Фиолетовая | Этилен | Красный | -«- |
| Все другие горючие газы |
Красная | Наименование газа | Белый | -«- |
| Все другие негорючие газы |
Черная | Наименование газа | Желтый | -«- |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishОкраска баллонов и надписи на них могут производиться масляными, эмалевыми или нитрокрасками.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishОкраска вновь изготовленных баллонов и нанесение надписей производятся изготовителями, а при эксплуатации — наполнительными станциями или испытательными пунктами.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishЦвет окраски и текст надписей для баллонов, используемых в специальных установках или предназначенных для наполнения газами специального назначения, должны быть согласованы с Государственной инспекцией «Саноатгеоконтехназорат».
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish8. Надписи на баллонах наносят по окружности на длину не менее 1/3 окружности, а полосы — по всей окружности, причем высота букв на баллонах вместимостью более 12 литров должна быть 60 mm, а ширина полосы 25 mm. Размеры надписей и полос на баллонах вместимостью до 12 литров должны определяться в зависимости от величины боковой поверхности баллонов.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПРИЛОЖЕНИЕ 18
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishТребования к освидетельствованию баллонов
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. Проверка качества изготовления, освидетельствование и приемка изготовленных баллонов производятся работниками отдела технического контроля изготовителя в соответствии с требованиями НТД на баллоны.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВеличина пробного давления и время выдержки баллонов под пробным давлением устанавливаются изготовителем для стандартных баллонов — по государственным стандартам, для нестандартных — по техническим условиям, при этом пробное давление должно быть не менее чем полуторное от рабочего давления.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. Пробное давление для баллонов, изготовленных из материала, отношение временного сопротивления к пределу текучести которого более 2, может быть снижено до 1,25 рабочего давления.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3. Баллоны в организации-изготовителе, за исключением баллонов для ацетилена, после гидравлического испытания должны также подвергаться пневматическому испытанию давлением, равным рабочему давлению.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри пневматическом испытании баллоны должны быть погружены в ванну с водой. Баллоны для ацетилена должны подвергаться пневматическому испытанию в организациях, наполняющих баллоны пористой массой. Бесшовные баллоны с двумя открытыми горловинами испытанию на герметичность в организации-изготовителе не подвергаются, кроме баллонов, предназначенных для работы со средами 1, 2, 3, 4-го классов опасности по ГОСТ 12.1.007.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4. Баллоны новой конструкции или баллоны, изготовленные из ранее не применяемых материалов, должны быть испытаны по специальной программе, предусматривающей, в частности, доведение баллонов до разрушения, при этом запас прочности по минимальному значению временного сопротивления металла при 20° С должен быть не менее 2,6 с пересчетом на наименьшую толщину стенки без прибавки на коррозию.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish5. Результаты освидетельствования изготовленных баллонов заносятся ОТК изготовителя в ведомость, в которой должны быть отражены следующие данные:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishномер баллона;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishдата (месяц и год) изготовления (испытания) баллона и следующего освидетельствования;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishмасса баллона, kg;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishвместимость баллона, литр;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishрабочее давление, МРа (kgf/cm2);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishпробное давление, МРа (kgf/cm2);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishподпись представителя ОТК изготовителя.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВсе заполненные ведомости должны быть пронумерованы, прошнурованы и храниться в делах ОТК организации.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish6. Освидетельствование баллонов, за исключением баллонов для ацетилена, включает:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishосмотр внутренней, за исключением баллонов для сжиженного углеводородного газа (пропан-бутана) вместимостью до 55 литров, и наружной поверхности баллонов;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishпроверку массы и вместимости;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishгидравлическое испытание.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПроверка массы и вместимости бесшовных баллонов до 12 литров включительно и свыше 55 литров, а также сварных баллонов независимо от вместимости не производится.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish7. Результаты освидетельствования баллонов, за исключением баллонов для ацетилена, записываются лицом, освидетельствовавшим баллоны, в журнал испытаний, имеющий, в частности, следующие графы:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. Товарный знак изготовителя.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. Номер баллона.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3. Дата (месяц, год) изготовления баллона.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4. Дата произведенного и следующего освидетельствования.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish5. Масса, выбитая на баллоне, kg.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish6. Масса баллона, установленная при освидетельствовании, kg.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish7. Вместимость баллона, выбитая на баллоне, 1.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish8. Вместимость баллона, определенная при освидетельствовании, 1.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish9. Рабочее давление Р, МРа (kgf/cm2).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish10. Отметка о пригодности баллона.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish11. Подпись лица, производившего освидетельствование баллона.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish8. Освидетельствование баллонов для ацетилена должно производиться на ацетиленовых наполнительных станциях не реже чем через 5 лет и состоит из:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishосмотра наружной поверхности;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishпроверки пористой массы;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishпневматического испытания.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish9. Состояние пористой массы в баллонах для ацетилена должно проверяться на наполнительных станциях не реже чем через 24 месяца.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри удовлетворительном состоянии пористой массы на каждом баллоне должны быть выбиты:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishгод и месяц проверки пористой массы;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishклеймо наполнительной станции;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishклеймо диаметром 12 mm с изображением букв «Пм», удостоверяющее проверку пористой массы.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish10. Баллоны для ацетилена, наполненные пористой массой, при освидетельствовании испытывают азотом под давлением 3,5 МРа (35 kgf/cm2).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishЧистота азота, применяемого для испытания баллонов, должна быть не ниже 97% по объему.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish11. Результаты освидетельствования баллонов для ацетилена заносят в журнал испытания, имеющий, в частности, следующие графы:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. Номер баллона.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. Товарный знак изготовителя.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3. Дата (месяц, год) изготовления баллона.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4. Подпись лица, производившего освидетельствование баллона.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish5. Дата проведенного и следующего освидетельствования баллона.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish12. Осмотр баллонов производится в целях выявления на их стенках коррозии, трещин, плен, вмятин и других повреждений (для установления пригодности баллонов к дальнейшей эксплуатации). Перед осмотром баллоны должны быть тщательно очищены и промыты водой, а в необходимых случаях промыты соответствующим растворителем или дегазированы.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish13. Баллоны, в которых при осмотре наружной и внутренней поверхностей выявлены трещины, плены, вмятины, отдулины, раковины и риски глубиной более 10% номинальной толщины стенки, надрывы и выщербления, износ резьбы горловины и отсутствуют некоторые паспортные данные, должны быть выбракованы.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishОслабление кольца на горловине баллона не может служить причиной браковки последнего. В этом случае баллон может быть допущен к дальнейшему освидетельствованию после закрепления кольца или замены его новым.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishБаллоны, у которых обнаружена косая или слабая насадка башмака, к дальнейшему освидетельствованию не допускаются до перенасадки башмака.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish14. Емкость баллона определяют по разности между весом баллона, наполненного водой, и весом порожнего баллона или при помощи мерных бачков.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish15. Отбраковка баллонов по результатам наружного и внутреннего осмотра должна производиться в соответствии с НТД на их изготовление.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishЗапрещается эксплуатация баллонов, на которых выбиты не все данные, предусмотренные п. 5 приложения 19 настоящих Правил.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishЗакрепление или замена ослабленного кольца на горловине или башмаке должны быть выполнены до освидетельствования баллона.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish16. Бесшовные стандартные баллоны вместимостью от 12 до 55 литров при уменьшении массы на 7,5% и выше, а также при увеличении их вместимости более чем на 1% бракуются и изымаются из эксплуатации.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish17. Баллоны, переведенные на пониженное давление, могут использоваться для заполнения газами, рабочее давление которых не превышает допустимое для данных баллонов, при этом на них должны быть выбиты: масса; рабочее давление Р, МРа (kgf/cm2); пробное давление Рпр, МРа (kgf/cm2); дата проведенного и следующего освидетельствования и клеймо испытательного пункта.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishРанее нанесенные сведения на баллоне, за исключением номера баллона, товарного знака изготовителя и даты изготовления, должны быть забиты.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish18. Забракованные баллоны независимо от их назначения должны быть приведены в негодность (путем нанесения насечек на резьбе горловины или просверливания отверстий на корпусе), исключающую возможность их дальнейшего использования.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish19. Освидетельствование баллонов должно производиться в отдельных, специально оборудованных помещениях. Температура воздуха в этих помещениях должна быть не ниже 12° С.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishДля внутреннего осмотра баллонов допускается применение электрического освещения напряжением не выше 12 V.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри осмотре баллонов, наполняющихся взрывоопасными газами, арматура ручной лампы и ее штепсельное соединение должны быть во взрывобезопасном исполнении.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish20. Наполненные газом баллоны, находящиеся на длительном складском хранении, при наступлении очередных сроков периодического освидетельствования подвергаются представителем администрации организации освидетельствованию в выборочном порядке в количестве не менее 5 шт. из партии до 100 баллонов, 10 шт. — из партии до 500 баллонов и 20 шт. — из партии свыше 500 баллонов.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри удовлетворительных результатах освидетельствования срок хранения баллонов устанавливается лицом, производившим освидетельствование, но не более чем 2 года. Результаты выборочного освидетельствования оформляются соответствующим актом.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри неудовлетворительных результатах освидетельствования производится повторное освидетельствование баллонов в таком же количестве.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВ случае неудовлетворительных результатов при повторном освидетельствовании дальнейшее хранение всей партии баллонов не допускается, газ из баллонов должен быть удален в срок, указанный лицом (представителем администрации), производившим освидетельствование, после чего баллоны должны быть подвергнуты техническому освидетельствованию каждый в отдельности.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПРИЛОЖЕНИЕ 19
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishТребования по эксплуатации баллонов
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. Выпуск газов из баллонов в емкости с меньшим рабочим давлением должен производиться через редуктор, предназначенный для данного газа и окрашенный в соответствующий цвет.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishКамера низкого давления редуктора должна иметь манометр и пружинный предохранительный клапан, отрегулированный на соответствующее разрешенное давление в емкости, в которую перепускается газ.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. При невозможности из-за неисправности вентилей выпустить на месте потребления газ из баллонов последние должны быть возвращены на наполнительную станцию. Выпуск газа из таких баллонов на наполнительной станции должен производиться в соответствии с инструкцией, утвержденной в установленном порядке.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3. Наполнительные станции, производящие наполнение баллонов сжатыми, сжиженными и растворимыми газами, обязаны вести журнал наполнения баллонов, в котором, в частности, должны быть указаны:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishдата наполнения;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishномер баллона;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishдата освидетельствования;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishмасса газа (сжиженного) в баллоне, kg;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishподпись лица, наполнившего баллон.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishЕсли на одной из станций производится наполнение баллонов различными газами, то по каждому газу должен вестись отдельный журнал наполнения.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4. Наполнение баллонов газами должно производиться по инструкции, разработанной и утвержденной организацией в установленном порядке с учетом свойств газа, местных условий и требований типовой инструкции по наполнению баллонов газами. Наполнение баллонов сжиженными газами должно соответствовать нормам, указанным в таблице 21.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishТаблица 21
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
Наименование газа |
Масса газа на 11 вместимости баллона, kg, не более |
Вместимость баллона, приходящегося на 1 kg газа, 1, не менее |
| Аммиак | 0,570 | 1,76 |
| Бутан | 0,488 | 2,05 |
| Бутилен, изобутилен | 0,526 | 1,90 |
| Окись этилена | 0,716 | 1,40 |
| Пропан | 0,425 | 2,35 |
| Пропилен | 0,445 | 2,25 |
| Сероводород, фосген, хлор | 1,250 | 0,80 |
| Углекислота | 0,720 | 1,34 |
| Фреон-11 | 1,200 | 0,83 |
| Фреон-12 | 1,100 | 0,90 |
| Фреон-13 | 0,600 | 1,67 |
| Фреон-22 |
1,800 |
1,00 |
| Хлористый метил, хлористый этил |
0,800 |
1,25 |
| Этилен |
0,286 |
3,50 |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishДля газов, не указанных в данной таблице, норма наполнения устанавливается производственными инструкциями наполнительных станций.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish5. Баллоны, наполняемые газом, должны быть прочно укреплены и плотно присоединены к наполнительной рампе.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish6. Запрещается наполнять газом баллоны, у которых:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishистек срок назначенного освидетельствования;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishистек срок проверки пористой массы;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishповрежден корпус баллона;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishнеисправны вентили;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishотсутствуют надлежащая окраска или надписи;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishотсутствует избыточное давление газа;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishотсутствуют установленные клейма.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishНаполнение баллонов, в которых отсутствует избыточное давление газов, производится после предварительной их проверки в соответствии с инструкцией организации, осуществляющей наполнение (наполнительной станции).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish7. Перенасадка башмаков и колец для колпаков, замена вентилей должны производиться на пунктах по освидетельствованию баллонов.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВентиль после ремонта, связанного с его разборкой, должен быть проверен на плотность при рабочем давлении.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish8. Производить насадку башмаков на баллоны разрешается только после выпуска газа, вывертывания вентилей и соответствующей дегазации баллонов.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishОчистка и окраска наполненных газом баллонов, а также укрепление колец на их горловине запрещаются.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish9. Баллоны с ядовитыми газами должны храниться в специальных закрытых помещениях, устройство которых регламентируется соответствующими нормами и положениями.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish10. Наполненные баллоны с насаженными на них башмаками должны храниться в вертикальном положении. Для предохранения от падения баллоны должны устанавливаться в специально оборудованные гнезда, клетки или ограждаться барьером.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish11. Баллоны, которые не имеют башмаков, могут храниться в горизонтальном положении на деревянных рамах или стеллажах. При хранении на открытых площадках разрешается укладывать баллоны с башмаками в штабеля с прокладками из веревки, деревянных брусьев или резины между горизонтальными рядами.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри укладке баллонов в штабеля высота последних не должна превышать 1,5 m. Вентили баллонов должны быть обращены в одну сторону.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish12. Склады для хранения баллонов, наполненных газами, должны быть одноэтажными с покрытиями легкого типа и не иметь чердачных помещений. Стены, перегородки, покрытия складов для хранения газов должны быть из несгораемых материалов не ниже II степени огнестойкости; окна и двери должны открываться наружу. Оконные и дверные стекла должны быть матовые или закрашены белой краской. Высота складских помещений для баллонов должна быть не менее 3,25 m от пола до нижних выступающих частей кровельного покрытия.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПолы складов должны быть ровные с нескользкой поверхностью, а складов для баллонов с горючими газами — с поверхностью из материалов, исключающих искрообразование при ударе о них какими-либо предметами.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish13. Оснащение складов для баллонов с горючими газами должно отвечать нормам для помещений, опасных в отношении взрывов.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish14. В складах должны быть вывешены инструкции, правила и плакаты по обращению с баллонами, находящимися на складе.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish15. Склады для баллонов, наполненных газом, должны иметь естественную или искусственную вентиляцию в соответствии с требованиями санитарных норм проектирования.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish16. Склады для баллонов с взрыво- и пожароопасными газами должны находиться в зоне молниезащиты.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish17. Складское помещение для хранения баллонов должно быть разделено несгораемыми стенами на отсеки, в каждом из которых допускается хранение не более 500 баллонов (40 1) с горючими или ядовитыми газами и не более 1000 баллонов (40 1) с негорючими и неядовитыми газами.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishОтсеки для хранения баллонов с негорючими и неядовитыми газами могут быть отделены несгораемыми перегородками высотой не менее 2,5 m с открытыми проемами для прохода людей и проемами для средств механизации. Каждый отсек должен иметь самостоятельный выход наружу.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish18. Разрывы между складами для баллонов, наполненных газами, между складами и смежными производственными зданиями, общественными помещениями, жилыми домами должны удовлетворять требованиям НТД.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish19. Перемещение баллонов в пунктах наполнения и потребления газов должно производиться на предназначенных для этого тележках или при помощи других специальных устройств.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish20. Перевозка наполненных газами баллонов должна производиться на рессорном транспорте или на автокарах в горизонтальном положении обязательно с прокладками между баллонами. В качестве прокладок могут применяться деревянные бруски с вырезанными гнездами для баллонов, а также веревочные или резиновые кольца толщиной не менее 25 mm (по два кольца на баллон) или другие прокладки, предохраняющие баллоны от ударов друг о друга. Все баллоны во время перевозки должны укладываться вентилями в одну сторону.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishРазрешается перевозка баллонов в специальных контейнерах, а также без контейнеров в вертикальном положении обязательно с прокладками между ними и ограждением от возможного падения.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПРИЛОЖЕНИЕ 20
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishОпределение понятий однотипных сварных соединений
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishОднотипными сварными соединениями является группа сварных соединений, имеющих следующие общие признаки:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishа) способ сварки;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishб) марка (сочетание марок) основного металла.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВ одну группу допускается объединять сварные соединения деталей из сталей различных марок, для сварки которых согласно технологии предусмотрено применение сварочных материалов одних и тех же марок (сочетаний марок);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishв) марка (сочетание марок) сварочных материалов. В одну группу допускается объединять сварные соединения, выполненные с применением различных сварочных материалов, марки (сочетание марок), которые согласно технологии могут использоваться для сварки деталей из одной и той же стали; электроды должны иметь одинаковый вид покрытия по ГОСТ 9466 (основной, рутиловый, целлюлозный кислый);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishг) номинальная толщина свариваемых деталей в зоне сварки. В одну группу допускается объединять соединения с номинальной толщиной деталей в зоне сварки в пределах одного из следующих диапазонов: до 3 mm включительно; от 3 до 10 mm включительно; от 10 до 50 mm включительно; свыше 50 mm.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishДля угловых, тавровых и нахлесточных соединений указанные диапазоны относятся к привариваемым деталям; толщину основных деталей разрешается не учитывать;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishд) радиус кривизны в зоне сварки. В одну группу допускается объединять сварные соединения деталей с радиусом кривизны в зоне сварки (для труб с половиной наружного номинального диаметра) в пределах одного из следующих диапазонов:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishдо 12,5 mm включительно;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishот 12,5 до 50 mm включительно;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishот 50 до 250 mm включительно;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishсвыше 250 mm (включая плоские детали).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishДля угловых, тавровых и нахлесточных сварных соединений указанные диапазоны относятся к привариваемым деталям; радиусы кривизны основных деталей разрешается не учитывать;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishе) вид сварного соединения (стыковое, угловое, тавровое, нахлесточное). В одну группу могут быть объединены угловые, тавровые и нахлесточные соединения, кроме угловых сварных соединений приварки штуцеров (труб) к элементам сосудов;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishж) форма подготовки кромок. В одну группу допускается объединять сварные соединения с одной из следующих форм подготовки кромок:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishс односторонней разделкой кромок и углом их скоса более 8°;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishс односторонней разделкой кромок и углом их скоса до 8° включительно (узкая разделка);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishс двусторонней разделкой кромок;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishбез разделки кромок;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishз) способ сварки корневого слоя: на остающейся подкладке (подкладном кольце), на расплавляемой подкладке, без подкладки (свободное формирование обратного валика) с подваркой корня шва;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishи) термический режим сварки: с предварительным и сопутствующим подогревом, без подогрева, с послойным охлаждением;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishк) режим термической обработки сварного соединения.
