Ҳужжат элементидан ҳавола олишЎзбекистон Республикаси Қурилиш ва уй-жой коммунал хўжалиги вазирининг
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбуйруғи
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишШНҚ 3.01.03-24 «Қурилишда геодезия ишлари» шаҳарсозлик нормалари ва қоидаларини тасдиқлаш тўғрисида
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш[Ўзбекистон Республикаси Адлия вазирлиги томонидан 2024 йил 14 октябрда ҳисобга олинди, ҳисоб рақами 305]
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишЎзбекистон Республикасининг Шаҳарсозлик кодекси ҳамда Ўзбекистон Республикаси Вазирлар Маҳкамасининг 2022 йил 6 октябрдаги 577-сон «Қурилиш соҳасига оид талабларни соддалаштириш ҳамда техник жиҳатдан тартибга солиш соҳасидаги норматив ҳужжатларни тизимлаштириш чора-тадбирлари тўғрисида»ги қарорига мувофиқ буюраман:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1. ШНҚ 3.01.03-24 «Қурилишда геодезия ишлари» шаҳарсозлик нормалари ва қоидалари иловага мувофиқ тасдиқлансин.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2. Ўзбекистон Республикаси қурилиш вазирининг 2019 йил 10 январдаги 8-сон буйруғи билан тасдиқланган ШНҚ 3.01.03-19 «Қурилишда геодезия ишлари. Қоидалар тўплами» шаҳарсозлик нормалари ва қоидалари ўз кучини йўқотган деб топилсин.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3. Мазкур буйруқ Ўзбекистон Республикаси Фавқулодда вазиятлар вазирлиги, Экология, атроф-муҳитни муҳофаза қилиш ва иқлим ўзгариши вазирлиги ҳамда Соғлиқни сақлаш вазирлиги ҳузуридаги Санитария-эпидемиологик осойишталик ва жамоат саломатлиги қўмитаси билан келишилган.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш4. Ушбу буйруқ расмий эълон қилинган кундан эътиборан кучга киради.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишВазир в.б. Ш. ХИДОЯТОВ
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишТошкент ш.,
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2024 йил 11 сентябрь,
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш01/2-67-сон
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишКелишилди:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишЭкология, атроф-муҳитни муҳофаза қилиш ва иқлим ўзгариши вазири А. АБДУХАКИМОВ
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2024 йил 30 август
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишФавқулодда вазиятлар вазири А. КУЛДАШЕВ
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2024 йил 17 август
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишСанитария-эпидемиологик осойишталик ва жамоат саломатлиги қўмитаси раиси Б. ЮСУПАЛИЕВ
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2024 йил 8 август
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишЎзбекистон Республикаси қурилиш ва уй-жой коммунал хўжалиги вазирининг 2024 йил 11 сентябрдаги 01/2-67-сон буйруғига
ИЛОВА
ИЛОВА
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишШНҚ 3.01.03-24 «Қурилишда геодезия ишлари» шаҳарсозлик нормалари ва қоидалари
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишМазкур шаҳарсозлик нормалари ва қоидалари (бундан буён матнда ШНҚ деб юритилади) бинолар ва иншоотларни қуриш, реконструкция қилиш, мукаммал ва жорий таъмирлашда бажарилиши зарур бўлган геодезик ишларни белгилайди.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1-боб. Техник жиҳатдан тартибга солиш соҳасидаги норматив ҳужжатларга ҳаволалар
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1. Мазкур ШНҚда қуйидаги шаҳарсозлик нормалари ва қоидалари ҳамда техник жиҳатдан тартибга солиш соҳасидаги норматив ҳужжатларга ҳаволалар келтирилган:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишШНҚ 1.02.08-19 «Қурилиш учун муҳандислик-геодезик қидирувлар. Қоидалар тўплами»;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишГОСТ 23615-79 «Қурилишда геометрик параметрлар аниқлигини таъминлаш тизими. Статистик таҳлил» (расмий манба: ГОСТ 23615-79 Система обеспечения точности геометрических параметров в строительстве. Статистический анализ);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишГОСТ 23616-79 «Қурилишда геометрик параметрлар аниқлигини таъминлаш тизими. Аниқликни назорат қилиш» (расмий манба: ГОСТ 23616-79 Система обеспечения точности геометрических параметров в строительстве. Контроль точности).
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2-боб. Атамалар ва таърифлар
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2. Мазкур ШНҚда қуйидаги атамалар ва уларнинг таърифлари қўлланилган:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишдавлат геодезик тўри — координаталар тарқалишини (ёйилишини) таъминловчи ва бошқа геодезик тўрлар тузиш учун бошланғич ҳисобланадиган геодезик тўр;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиштузатма — тузатилмаган ўлчаш натижаларига киритиладиган қиймат катталиги;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбазис тўри — тригонометрик усулдан фойдаланиб, геодезик базис узунлигидан триангуляция томонлари узунлигига ўтиш учун хизмат қилувчи учбурчаклар системаси;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишгеодезик режалаш асоси — капитал қурилиш объектларида, муҳандислик қидирув ишларини амалга оширишни геодезик таъминлаш мақсадида, белгиланган координаталар ва баландликлар системаларида берилган синф (разряд) аниқлигидаги геодезик тўр;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишижроий съёмка — асосий мазмуни қурилиш конструкциялари ва технологик жиҳозларни режалаш ўқларига нисбатан ҳақиқий ҳолатини аниқлашга қаратилган жараён;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишижроий чизма — қурилган ёки реконструкция қилинган ер ости муҳандислик-техник таъминоти тармоғининг мақсади, характеристикаси, ҳақиқий текислик (планли)-баландлик ҳолатини аниқловчи ҳисобот ҳужжати;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишчекли хато — абсолют катталиги бўйича берилган эҳтимолликда, ўлчашлар натижаларининг хатоси ошмаслиги зарур бўлган хатолик;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишлойиҳавий белги (отметка) — лойиҳада берилган бошланғич сатҳга нисбатан нуқтанинг баландлиги;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишрежалаш ўқи — унга нисбатан режалаш чизмасида бинони ёки унинг алоҳида қисмларини жойга кўчириш учун керакли маълумотлар кўрсатиладиган бино ва иншоот ўқи;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишкомпарирлаш — чизиқ узунлигини ўлчашдан олдин ўлчаш ленталари ва рулеткалар текширилиши (ўлчаш асбобини узунлиги аниқ бўлган намунаси билан таққослаш йўли билан унинг ҳақиқий узунлигини аниқлаш);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишқурилиш геодезик тўри — бинонинг режалаш ўқларига параллел ориентирланган, квадратлар ёки тўртбурчаклар кўринишидаги геодезик тўр;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишствор — берилган иккита нуқталар орқали ўтувчи вертикал текислик;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишгеометрик нивелирлаш — горизонтал визирлаш ўқи билан жиҳозланган геодезик асбоб ёрдамида нивелирлаш.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3. Ушбу ШНҚда қуйидаги қисқартмалар қўлланилган:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишГИБЛ — геодезик ишларни бажариш лойиҳаси;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишИБЛ — ишларни бажариш лойиҳаси;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҚТЭЛ — қурилишни ташкил этиш лойиҳаси;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишТП — трансформатор пункти;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишГТС — газ тақсимлаш станцияси.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3-боб. Умумий қоидалар
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш4. Бино ва иншоотларни қуриш жараёнида амалга ошириладиган геодезик ишларни уларнинг геометрик параметрларини лойиҳа ҳужжатларига мос равишда таъминлайдиган ҳажмда ва аниқликда бажариш керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш5. Қурилишда бажариладиган геодезик ишлар қуйидагиларни ўз ичига олиши лозим:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишГИБЛни ишлаб чиқишни;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишқурилиш майдонининг режалаш тўрини барпо этишни, бино ва иншоотлар (йирик ва мураккаб объектлар ва 9 қаватдан баланд бинолар учун бино ва иншоотларнинг ташқи режалаш тўрларини барпо этиш), магистрал ва майдон ташқарисидаги чизиқли иншоотларнинг асосий ва бош режалаш ўқларини жойга кўчириш ҳамда технологик қурилмаларни монтаж қилишни ўз ичига олган геодезик режалаш асосини яратишни;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишмагистрал, чизиқли иншоотлар ёки уларнинг қисмларидан ташқари, майдон ичидаги вақтинча бино ва иншоотларни режалашни;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбинолар ва иншоотларнинг бошланғич ва монтаж горизонтларида ички режалаш тўрини ва технологик қурилмаларни монтаж қилиш учун режалаш тўрини барпо этишни, (агарда бу ишларни бажариш лойиҳасида кўрсатилган бўлса) ҳамда батафсил режалаш ишларини амалга оширишни;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбинолар ва иншоотларнинг геометрик параметрлари аниқлигининг геодезия назоратини амалга оширишни ва ижроий съёмка бажариш орқали ижроий геодезик ҳужжатларни тузишни;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишпойдеворлар, бинолар ва иншоотлар конструкцияси ҳамда уларни қисмларининг деформациясини геодезик ўлчашни.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш6. Бинолар ва иншоотларнинг геометрик параметрлари, шу билан бирга қурилишнинг барча босқичларидаги ижроий геодезик съёмкаларнинг геодезия назорати амалга оширилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш7. Геодезия ишлари қурилишда геодезик ўлчашларнинг керакли аниқлигини таъминловчи техник воситалар ёрдамида бажарилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш8. Геодезия ишларни умум қурилиш, монтаж ва махсус ишларни бажариш муддатлари билан боғлиқ ҳолда, ушбу қурилиш майдони учун ягона график асосида амалга ошириш керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш9. Бино ва иншоотларни қуришда ишларни бажариш лойиҳасини ишлаб чиқиш учун геодезия ишларини бажариш лойиҳаларини тузиш керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш10. Геодезик режалаш ишларини бошлашдан олдин, режалаш ишларида фойдаланиладиган ишчи чизмалар ўлчамларининг ўзаро боғлиқлиги, координаталари ва нуқталар белгилари (отметкалари) тўғрилиги текширилган бўлиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш11. Геодезия ишларини керакли аниқликдаги ўлчаш воситалари билан бажариш лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш12. Чизиқли иншоотларни қуришда, краности йўлларини монтаж қилишда, вертикал текислашни бажаришда геодезия ишлари амалга оширилганда устунликни лазер асбобларидан фойдаланишга бериш керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш13. Қурилишдаги геодезик ишларда қўлланиладиган ўлчаш воситалари мазкур ШНҚнинг 1-иловасида келтирилган.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҚурилишдаги геодезия ишларни таъминлаш учун тавсия этиладиган асбоблар мазкур ШНҚнинг 2-иловасида назарда тутилган.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш14. Геодезия ишлари лойиҳа ҳужжатларида кўзда тутилган ҳудудни тозалаш, уни бузилиши лозим бўлган бино ва иншоотлардан бўшатилгандан ва вертикал текислашни бажаргандан сўнг амалга оширилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш15. Бино ва иншоотларнинг аниқлик синфи ва категориясига боғлиқ равишда ўлчашлар қуйидаги 1-жадвалга асосан амалга оширилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1-жадвал | |||
Т/р | Ўртача квадратик хато | Миқдорлар | Асбоблар |
1. | Бурчак ўлчашлар | mβ = 2′′ ÷30′′ | Оптик ва электрон теодолитлар, электрон тахеометрлар |
2. | Чизиқли ўлчашлар (нисбий) | mS / S = 1 / 1000 ÷ 1 / 25000 | Нур қайтаргичсиз лазерли масофа ўлчагичлар, пўлат рулеткалар, электрон тахеометрлар |
3. | Нуқталарнинг нисбий баландликлари ва белгиларни (отметкаларни) аниқлаш | mН = 1 ÷ 10 mm | Оптикавий, рақамли ва лазерли нивелирлар |
4. | Бошланғичга нисбатан монтаж горизонтларига белгиларни (отметкаларни) узатиш | mН = 1 ÷ 3 mm | Оптик ва электрон теодолитлар, электрон тахеометрлар, нур қайтаргичсиз лазерли масофа ўлчагичлар, пўлат рулеткалар ва лазерли нивелирлар |
5. | Нуқталарни, ўқларни ва геодезик режалаш асослари пунктларини вертикал бўйича режалаш ва узатиш | mпр = 2 ÷ 4 mm | Оптик ва электрон теодолитлар, электрон тахеометрлар, вертикал проекцияловчи лазер асбоблари ва бошқалар |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш16. Қурилиш жараёнидаги режалаш ишлари бинонинг қисмлари ва конструктив элементларининг ўқлари ва белгиларнинг (отметкаларнинг) текислик (планли) ва баландлик бўйича ҳолатини лойиҳа ҳужжатларига мувофиқ, берилган аниқликда геодезик режалаш асослари пунктларидан жойга кўчиришни таъминлаши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш17. Режалаш ишлари тўғри бажарилганлигининг назорати, режалашда қабул қилинган аниқликдан кам бўлмаган аниқликдаги геодезик йўллар ва ўлчашлар (режалашда қабул қилинган йўналишлардан фарқ қиладиган йўналишлар) орқали текширилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш18. Назорат пайтидаги чекли (йўл қўярли) четланишлар қуйидаги формула ёрдамида аниқланади:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишδо, чек ≤ δчек / К
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбу ерда:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишδчек — йўл қўярли хато (ёки юқори геометрик аниқликда қуриладиган объектлар учун ҳисоблаб чиқилади);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишК — 2,0; 2,5; 3,0 га тенг деб қабул қилинадиган коэффициент (ИБЛ ёки ГИБЛни ишлаб чиқишда асосланади).
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш19. Геодезик режалаш асосини топшириш-қабул қилишда қурилиш майдонида маҳкамланган пунктлар кўрсатилиши керак. Бунда:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишқурилиш майдонининг режалаш тўри белгилари;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҳар бир ўққа тўрттадан кам бўлмаган бинонинг текислик (ўқ бўйича) режалаш ўқларининг белгилари, шу жумладан бинонинг барча бурчакларини асосий режалаш ўқларининг кесишиш нуқталарини аниқловчи белгилар;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиштрассанинг ўқи, трасса боши ва охири, тўғри чизиқли участкаларнинг 0,5 km дан кам бўлмаган оралиғида ва трассанинг бурилиш бурчакларида маҳкамланган қудуқлар (камералар) ни аниқловчи чизиқли иншоотларнинг текислик (ўқ бўйича) белгилари;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишқурилиш бўлаётган ҳудуднинг чегаралари ва ички қисми бўйлаб ҳар бир бино олдида, муҳандислик тармоқлари ўқлари бўйлаб биттадан кам бўлмаган, камида ҳар 0,5 km да нивелирлаш реперлари;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишкоординаталар, баландликлар каталоглари ва барча геодезик режалаш асосларининг абрислари.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш20. Режалаш ўқлари, монтаж (ориентир) нишонлари бинонинг ташқи ёки ички тўрлари нуқталарига нисбатан белгиланиши керак. Режалаш ўқлари, монтаж (ориентир) нишонлари, уларнинг жойлашган ўрни, маҳкамлаш усуллари ИБЛ ва ГИБЛда кўрсатилган бўлиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишБинолар ва иншоотларни қуриш, реконструкция қилиш, мукаммал ва жорий таъмирлашда бажарилиши зарур бўлган геодезик ишларнинг чизмалари мазкур ШНҚнинг 10 — 50-иловаларида назарда тутилган.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш4-боб. Геодезик ишларни бажариш лойиҳаси
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш21. ГИБЛ қурилишни минимал харажатлар билан амалга оширишни таъминловчи геодезик ишларнинг мазмуни, ҳажми, усуллари, аниқлиги ҳамда муддатларини аниқлаши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш22. Қурилиш-монтаж ишларини бажариш учун лойиҳа ҳужжатларини қайта кўриб чиқишда, барча ўзгаришлар ГИБЛга киритилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш23. ГИБЛда ҚТЭЛ ва ИБЛ ни тузишга қўшимча равишда қуйидагилар келтирилиши керак:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишқурилишга тайёргарлик кўриш даврига:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбинонинг ташқи режалаш тўри белгиларининг жойлашиш ва маҳкамлаш схемаси, материаллар ва ишчи кучларига талаблар, геодезик ишларни бажариш графиги;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишобъектни барпо этишга:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбиноларнинг режалаш ўқларини барпо этиш аниқлиги ва усули, ўқларнинг белгиларини жойлашиш ва маҳкамлаш схемаси, марказларнинг турлари;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбатафсил режалаш ишларини, назорат ўлчовларини, ижроий съёмкаларни бажариш аниқлиги ва усуллари;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишматериаллар ва ишчи кучларига талаблар, геодезик ишларни бажариш графиги;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбинолар ва иншоотлар силжиши ва деформациясини кузатиш даврида:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишқурилиш объектларининг силжиши ва деформациясини кузатишни бажариш аниқлиги, усуллари, воситалари;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишгеодезик тўрлар схемаси, уни тузиш аниқлиги ва усуллари;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбелгилар марказларининг турлари;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишишларни бажариш графиги.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш24. Бинонинг ташқи режалаш тўри схемасига қуйидагилар илова қилиниши керак:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиштўрни маҳкамлаш схемаси;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбинони ташқи режалаш асосининг аниқлиги ва тузиш усули тўғрисидаги маълумотлар;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишрежалаш ўқларини маҳкамлаш учун тавсия қилинадиган белгиларнинг конструкциялари.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш25. Бинонинг ер ости қисмини қуриш қуйидагиларни ўз ичига олиши керак:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбатафсил режалаш ишлари аниқлигини;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбатафсил режалаш ишларини бажариш усулларини;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбино котловани, муҳандислик тармоқлари трассаларининг контурларини жойга кўчириш ва маҳкамлаш технологиясини;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиштупроқ ишлари ва қурилиш — монтаж ишларини бажаришда геодезик назорат технологиясини;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишижроий съёмкаларни бажариш технологиясини.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш26. Биноларнинг ер устки қисмини монтаж қилиш қуйидагиларни ўз таркибига олиши керак:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишкўп қаватли бинолар учун монтаж горизонтларида ички режалаш тўрини тузиш аниқлиги;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишрежалаш ўқларини монтаж горизонтларига узатиш усуллари;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишқурилиш конструкциялари ва элементларини лойиҳавий ҳолатда ўрнатишдаги геодезик текшириш усуллари.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш27. Бинолар бош режалаш ўқларининг аниқлиги батафсил режалаш ишларини бажаришнинг зарур ва етарли аниқлигини таъминлаши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш28. Агарда қурилиш майдонининг аввалги бажарилган режалаш тўри аниқлиги, бинонинг бош режалаш тўри талабларига жавоб бермаса, уни қуриш учун талаб қилинган аниқликдаги локал режалаш тўри барпо этилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш29. Талаб қилинган аниқликдаги локал режалаш тўри барпо этилиши лозим бўлганда координаталар боши сифатида қурилиш майдонининг режалаш тўри пунктларидан биттаси ва битта йўналиш дирекцион бурчаги қабул қилиниши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш30. Биноларнинг бош ва асосий режалаш ўқларини тузиш аниқлиги, ушбу ШНҚда белгиланмаган ҳолда, бундай тўрнинг алоҳида ҳисоби, ушбу бино ва иншоотнинг ўқлараро минимал ўлчамини тузиш аниқлигидан келиб чиққан ҳолда бажарилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш31. Бинонинг асосий режалаш ўқи пунктларини лойиҳавий ҳолатга келтириш, монтаж горизонтида назорат ўлчовлари бажарилгандан сўнг амалга оширилиши, бошланғич горизонтдаги каби, монтаж горизонтида ҳам тузилган тўрни тенглаштириш ва редукциялаш усули ГИБЛда берилган бўлиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш32. Ўқларни монтаж горизонтига узатиш учун, қўлланиладиган техник воситалар ва бинонинг баландлигини ҳисобга олган ҳолда, узатиш аниқлигининг талабларига мос келувчи усулларни қабул қилиш керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш33. Батафсил режалашни асосий ёки бош ўқларга нисбатан, белгиланган аниқликда маълум усуллардан бирини қўллаган ҳолда бажаришни кўзда тутиш лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш34. Ҳар бир иш тури учун шакллар келтирилиши, намуналари алоҳида альбом сифатида ГИБЛга илова тарзида бириктирилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш35. Технологик ускуналар монтажи учун ГИБЛ ишлаб чиқишда ўрнатиш ва текшириш аниқлиги лойиҳа ташкилоти томонидан ишчи чизмаларда (ускуналар паспортларида, ускуналарни монтаж қилиш бўйича йўриқномаларда) ва техник топшириқда берилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш36. ГИБЛни объект қурилишининг (реконструкциясининг) бир нечта даврлари учун ишлаб чиқиш керак:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиштайёргарлик;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишобъект қурилиши;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбино ва иншоотлар силжиши ва деформациясини кузатишлар (агар бу лойиҳа ҳужжатида кўрсатилган бўлса).
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш5-боб. Қурилиш учун геодезик режалаш асоси
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1-§. Асосий қоидалар
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш37. Қурилиш учун геодезик режалаш асосини, бино ва иншоотнинг жойдаги ўрнини аниқловчи ва кам харажат, керакли аниқликда, қурилиш жараёнида кейинчалик бўладиган қурилишлар ва ўлчашларни бажаришни таъминловчи белгилар билан маҳкамланган, геодезик пунктлар кўринишида барпо этиш керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш38. Қурилиш учун геодезик режалаш асосини қурилиш майдонига яқин ҳудудда мавжуд бўлган геодезик тўр пунктларига боғлаш йўли билан тузиш лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш39. Қурилишда геодезик ишларни бажариш учун геодезик режалаш асоси сифатида қуйидагилар хизмат қилиши лозим:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишдавлат геодезик тўрлари пунктлари (ҳам текислик, ҳам баландлик бўйича), шу жумладан координаталарни спутникавий геодезик аниқлаш пунктлари;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиштаянч геодезик тўрлари пунктлари, шу жумладан қурилиш учун махсус геодезик тўрлар;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишгеодезик режалаш асоси пунктлари;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиштекислик — баландлик съёмка геодезик тўри (доимий съёмка асоси) ва фотограмметрик зичлаштириш нуқталари (пунктлари).
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш40. Пунктларнинг текислик — баландлик ҳолатини ўлчашнинг аниқлиги, зичлиги ва геодезик асос пунктларини маҳкамлаш шароитлари қуйидагиларни таъминлаши керак:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишиншоотлар ва турар-жой фуқаро объектларининг лойиҳа ва ишчи ҳужжатларини ишлаб чиқишни;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишлойиҳани жойига кўчиришни;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишмахсус муҳандислик геодезик ишларни, хавфли табиий ва техник табиий жараёнларни стационар шароитларда кузатишни бажаришни;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишобъектларни қуриш, улардан фойдаланиш ва тугатишни таъминлаш учун йирик масштабли топографик режаларни ишлаб чиқишни (муҳандислик топографик режаларни янгилаш).
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш41. Қурилиш учун геодезик режалаш асосини тузиш бўйича ишларни қурилиш объектининг лойиҳа ҳужжатлари асосида ва ГИБЛ бўйича бажариш керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш42. Қурилиш учун геодезик режалаш асосини қуйидагиларни ҳисобга олган ҳолда барпо этиш керак:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишқурилиш майдонида бинолар (иншоотлар) ва муҳандислик тармоқларининг лойиҳа бўйича ва амалда жойлашиши;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишрежалаш асоси пунктларини маҳкамловчи белгиларнинг сақланиши ва турғунлигини таъминлаш;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишрежалаш асосини тузиш сифатига салбий таъсир қилиши мумкин бўлган қурилиш ҳудудидаги геологик, ҳарорат, динамик жараёнлар ва бошқа таъсирлар;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиштузиладиган геодезик режалаш асосидан объектдан фойдаланиш жараёнида, уни кенгайтириш ва реконструкция қилишда фойдаланиш.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш43. Қурилиш майдонининг геодезик режалаш асоси бино ва иншоотнинг асосий ёки бош режалаш ўқларини жойга кўчириш учун ҳамда бино ва иншоотнинг бош режалаш ўқини тузиш, ижроий съёмкалар бажарилганда барпо этилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш44. Бино ва иншоотнинг бош режалаш ўқи жойга кўчирилганда ва бино (иншоот)нинг лойиҳа параметрларини маҳкамлаш, батафсил режалаш ишларини ва ижроий съёмкаларни амалга ошириш учун барпо этилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш45. Қурилиш майдонининг геодезик режалаш асосини қуйидаги кўринишда барпо этиш керак:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишчизиқли-бурчакли геодезик тузилма;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиштомонларининг ўлчами 50, 100 ёки 200 m бўлган қурилиш тўри ва геодезик тўрлар;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишқурилишни тартибга солишнинг қизил ёки бошқа чизиқлари.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш46. Қурилиш майдонидаги режалаш тўрини барпо этиш схемаси мазкур ШНҚнинг 3-иловаси 2-расмига мувофиқ амалга оширилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш47. Бино ёки иншоотнинг ташқи режалаш асоси геодезик тўр кўринишида тузилади ва унинг пунктлари жойда маҳкамланиб, улар орқали асосий режалаш ўқларини ҳамда асосий ўқлар кесишишидан ҳосил бўлган бино(иншоот)нинг бурчаклари мазкур ШНҚнинг 3-иловаси 2-расмига мувофиқ кўчирилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш48. Қурилиш майдони худди шундай бино ва иншоот режалаш асосининг нивелир тармоқлари, геодезик тармоқнинг камида иккита реперига таянувчи нивелир йўллари кўринишида барпо этилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш49. Қурилиш майдонининг геодезик режалаш асосини барпо этиш аниқлиги қуйидаги 2-жадвалда келтирилган маълумотларга асосан қабул қилиниши керак. Бинони (иншоотни) режалаш тармоғи, шу жумладан асосий ёки бош режалаш ўқларини жойга кўчириш мазкур ШНҚнинг 3-жадвалида келтирилган маълумотларга асосан қабул қилиниши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
|
| 2-жадвал | ||
Т/р | Қурилиш объектининг тавсифи | Қурилиш майдонида режалаш тўрини барпо этишда ўлчашларнинг ўртача квадратик хатоликларининг миқдорлари | ||
Бурчак ўлчашлар, сек. | Чизиқли ўлчашлар | 1 kv йўлда нисбий баландликни аниқлаш, mm | ||
1. | Майдони 1 kv.km дан ортиқ участкадаги корхона ва бинолар (иншоотлар) гуруҳи; майдони 100000 kv.m дан ортиқ бўлган алоҳида турувчи бинолар (иншоотлар) | 3 | 1 ––––––– 25000 | 4 |
2. | Майдони 1 kv.km дан кам участкадаги корхона ва бинолар (иншоотлар) гуруҳи; майдони 10 дан 100000 kv.m гача бўлган алоҳида турувчи бинолар (иншоотлар) | 5 | 1 ––––––– 10000 | 6 |
3. | Майдони 10000 kv.m дан кам бўлган алоҳида турувчи бинолар (иншоотлар); қурилиш бўладиган ҳудудлардаги йўллар, муҳандислик тармоқлари | 10 | 1 ––––––– 5000 | 10 |
4. | Қурилиш бўладиган ҳудуддан ташқаридаги йўллар, муҳандислик тармоқлари; тупроқ иншоотлари, шу жумладан вертикал текислаш | 30 | 1 ––––––– 2000 | 15 |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
|
|
|
| 3-жадвал | ||
Т/р | Бино ва иншоотлар, қурилиш конструкцияларининг тавсифи | Бино (иншоот) бош ва асосий режалаш ўқларини тузишдаги ва бошқа режалаш ишларидаги ўлчашлар ўртача квадратик хатоликларининг миқдорлари | ||||
Чизиқли ўлчашлар | Бурчак ўлчашлари, сек. | Станцияда нисбий баландлик миқдорини аниқлаш, mm | Бошланғичга нисбатан монтаж горизонтида баландликни аниқлаш, mm | Вертикал бўйича нуқтани, ўқларни узатиш, mm | ||
1. | Фрезерланган контактли сатҳлари бўлган металл конструкциялар; тугунларни ўзи қайд қилувчи усул билан монтаж қилинадиган йиғма металл-бетон конструкциялар; баландлиги 100 дан 120 m гача ёки тирагичлари оралиғи 30 дан 36 m гача бўлган иншоотлар | 1 –––––– 15000 | 5 | 1 | 6 | 4 |
2. | 15 қаватдан баланд бинолар, баландлиги 60 дан 100 m гача ёки тирагичлари оралиғи 18 дан 30 m гача бўлган иншоотлар | 1 –––––– 10000 | 10 | 2 | 5 | 3 |
3. | 5 дан 15 қаватгача бинолар, баландлиги 15 дан 60 m гача ёки тирагичлари оралиғи 6 дан 18 m гача бўлган иншоотлар | 1 ––––– 5000 | 20 | 2,5 | 4 | 2,5 |
4. | 5 қаватгача бинолар, баландлиги 15 m гача ёки тирагичлари оралиғи 6 m гача бўлган иншоотлар | 1 ––––– 3000 | 30 | 3 | 3 | 3 |
5. | Ёғоч конструкциялар, муҳандислик тармоқлари, йўллар, шохобча йўллар | 1 ––––– 2000 | 30 | 5 | - | - |
6. | Тупроқ иншоотлар, шу жумладан вертикал текислаш | 1 ––––– 1000 | 45 | 10 | - | - |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишИзоҳлар: 1. Ўртача квадратик хатоликлар миқдорлари (2-4-қаторлар) 1-қатор билан боғланган ҳолда, кўрсаткичларнинг биттаси билан боғлиқ равишда белгиланади; икки ёки ундан ортиқ кўрсаткичлар мавжуд бўлганда ўртача квадратик хатоликлар миқдори юқори аниқликка эга бўлган кўрсаткич бўйича белгиланади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2. Ноёб ва мураккаб объектлар қурилиши ва технологик ускуналар монтажи учун геодезик тузилмаларнинг аниқлигини махсус техник шароитлар асосида ва лойиҳада белгиланадиган йўл қўярли миқдор талабларини ҳисобга олган ҳолда ҳисоблашлар ёрдамида аниқлаш керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш50. Текислик ва баландлик режалаш асосларини бирлаштирган ҳолда қуриш керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш51. Қурилиш учун геодезик режалаш асосини барпо этиш ва қурилиш — монтаж ишлари бошланишига қадар қуйидагиларни амалга ошириш керак:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишқурилиш майдонида маҳкамланган асос пунктларини топширишни;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишқурилиш майдонининг режалаш тўри белгиларини топширишни;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбино ва иншоотни бош ва асосий ўқларини, ҳар бир ўққа тўрттадан кам бўлмаган, текислик (ўқлар) белгилари, шу жумладан бино ва иншоотнинг барча бурчакларини асосий режалаш ўқларининг кесишиш нуқталарини аниқловчи белгиларни топширишни;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишўқ белгилари билан маҳкамланган режалаш ўқлари сони, бино ва иншоотнинг шакли ва ўлчамларини инобатга олган ҳолда аниқлашни;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбино ва иншоот габаритини белгиловчи асосий ўқларни, ҳарорат (деформация) чок жойларини, гидротехник мураккаб муҳандислик иншоотларнинг бош ўқларини жойда маҳкамлашни;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиштрассанинг ўқи, боши, охирини, тўғри участкаларда 0,5 km дан кам бўлмаган ва трассанинг бурилиш бурчакларида маҳкамланган қудуқлар (камералар)ни аниқловчи чизиқли иншоотларнинг текислик (ўқлар) белгиларини топширишни;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишчегаралар бўйлаб ва қурилиш ҳудудининг ичида ҳар бир бинонинг (иншоотнинг) олдида, биттадан кам бўлмаган, муҳандислик тармоқлари ўқлари бўйлаб 0,5 km дан кам бўлмаган оралиқда нивелир реперларини топширишни;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишгеодезик режалаш асосини барча пунктларининг координаталар, баландликлар каталоглари ва абрисларини топширишни.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш52. Геодезик режалаш асосини маҳкамлаш бино ёки иншоот турига боғлиқ равишда қуйидагича амалга оширилиши лозим:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишқаватлиги 5 қаватгача бўлган, баландлиги 15 m гача, қурилиш муддатининг давомийлиги 0,5 йилгача бўлган иншоотни, ички майдон муҳандислик тармоқларининг бош ёки асосий ўқларини маҳкамлаш (белгини ўраб олиш (тўсиш) усули мазкур ШНҚнинг 5-иловасида кўрсатилган);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишқаватлиги 5 қаватдан баланд бўлган, баландлиги 15 m дан ортиқ, қурилиш муддатининг давомийлиги 0,5 йилгача бўлган иншоотнинг асосий ёки бош ўқларини маҳкамлаш 6-иловада кўрсатилган турдаги белги ёрдамида бажарилиши;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишқурилиш муддатининг давомийлиги 0,5 йилдан ортиқ бўлган бино ва иншоотнинг асосий ёки бош ўқларини мазкур ШНҚнинг 7-иловасида кўрсатилган белги тури ёрдамида маҳкамланиши;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишқоялар ва бетонларда режалаш ўқларини маҳкамлаш мазкур ШНҚнинг 8-иловасида кўрсатилгандек амалга оширилиши;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишчизиқли иншоотларни режалаш ўқлари мазкур ШНҚнинг 9-иловасида кўрсатилган белги турлари ёрдамида маҳкамланиши.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш53. Қурилиш майдони ҳудудида текислаш ва қуриш ишларини олиб бориш учун зарур бўлган қурилиш бош режаси ва чизмаларда геодезик белгилар ўрнатилган жойлар кўрсатилган бўлиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш54. Қабул қилинган геодезик режалаш асоси белгилари объектдан фойдаланиш жараёнида сақланганлиги ва турғунлиги доимий кузатиб турилиши керак. Бунда, уларнинг барқарорлик ҳолати асбоблар билан, дала назорат ўлчашларини бажариш орқали текшириб борилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2-§. Геодезик режалаш асосининг тузилиши
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш55. Қурилиш учун геодезик режалаш асоси қурилиш майдонининг текислик ва баландлик ёки текислик-баландлик режалаш тўрлари пунктларидан ташкил топиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш56. Қурилиш майдонининг текислик режалаш тўрлари пунктларига нисбатан, объектнинг мустақил режалаш тўрини ташкил қилувчи, бинонинг бош ёки асосий (габаритига тегишли) ўқлари пунктлари жойга кўчирилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш57. Реперлар ва қурилишнинг баландлик тармоқлари пунктларига нисбатан, конструкциялар баландлик бўйича лойиҳавий ҳолатига кўчирилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш58. Қурилиш майдони ва майдондан ташқари иншоотлар учун текислик ва баландлик координаталар тизимини бино ва иншоотни лойиҳалашдан олдин ўрнатиш керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш59. Қурилиш майдонининг геодезик текислик асосининг схемаси ҳудудни геодезик режалаш ва қуриш лойиҳаси орқали юзага келган қурилиш майдонининг ўлчамлари ва шакли, бино ва иншоотнинг қандай мақсадга мўлжалланганлиги ва бошқа омилларга мос равишда танлаб олиниши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш60. Топографик режада бинонинг бош ва асосий ўқларини жойга кўчириш учун қурилиш майдонининг геодезик текислик режалаш асоси бўлиб, маҳаллий координаталар тизимида аниқланган, геодезик режалаш асосининг пунктлари хизмат қилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш61. Бинолари бир-бирига параллел жойлашган йирик саноат корхонасининг биноларини режада жойлаштириш учун қурилиш майдонининг текислик геодезик режалаш асоси, ГИБЛда ишлаб чиқилганига асосан геодезик қурилиш тўрининг учларида пунктлар билан маҳкамланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш62. Қурилиш майдонининг текислик режалаш тўри схемаларининг намуналари мазкур ШНҚнинг 3-иловасига мувофиқ амалга оширилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш63. Майдон ташқарисидаги муҳандислик тармоқларини қуриш учун уларнинг трассалари бўйлаб текислик ва баландлик геодезик белгилар маҳкамланади, уларнинг текисликдаги координаталари чизиқли-бурчакли тузилмалардан, баландлик ҳолати эса нивелирлаш билан аниқланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш64. Топографик режада бинолар ва муҳандислик тармоқлари элементларини режалаш тармоғи пунктларига боғлаш, ўқларни жойга кўчириш ва режалаш ишларини бажариш билан боғлиқ бошқа зарур маълумотлар ушбу қурилиш объекти учун белгиланган координаталар системасида берилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш65. Қурилиш майдонининг баландлик геодезик асоси грунт ва деворий реперлар, полигонометрия пунктлари, қурилиш тўри пунктлари, бино ўқларини маҳкамлаш пунктлари кўринишида таъминланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш66. Баландлик режалаш тармоқлари ШНҚ 1.02.08-19 га мувофиқ нивелирлаш йўллари ва зарур аниқликдаги техникавий ва тригонометрик нивелирлаш йўллари ёрдамида яратилади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш67. Нивелирлаш синфи конструкцияларни баландлик бўйича ўрнатишнинг ГИБЛга мувофиқ асосланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш68. Қурилиш майдонининг текислик ва баландлик режалаш тўрларининг чизмалари бош режа масштабида тузилиши, унга қуйидагилар илова қилиниши керак:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишрежалаш тўрларининг амалдаги давлат геодезик ва нивелирлаш тўрлари ёки зичлаштириш тўрлари пунктлари ва реперларига боғланиш хусусиятлари ҳисобга олинган текислик-баландлик режалаш тўрларини тузишнинг аниқлиги тўғрисидаги маълумотлар;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишгеодезик пунктлар марказлари турларининг тавсифи ва уларни ўрнатиш усуллари.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3-§. Қурилиш майдонининг қурилиш геодезик тўри
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш69. Қурилиш майдонининг қурилиш геодезик тўри квадратлар ёки тўртбурчаклар учларида жойлашган геодезик пунктлар тизимидан ташкил топиши лозим. Қурилиш тўрининг томонлари бино ва иншоот ўқлари ёки қурилишнинг қизил чизиқларига параллел равишда лойиҳаланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш70. Қурилиш майдони ва бино ва иншоотларнинг ўлчамларига боғлиқ равишда қурилиш тўри асосий ва қўшимча пунктлар билан маҳкамланиши керак. Тўрнинг асосий шакллари томонларининг узунлиги 50, 100, 200 ёки 400 m га тенг қилиб олиниши, кўп қаватли бинолар қурилишида қурилиш тўрининг томонлари 25, 30, 50 m га тенг қилиб олиниши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш71. Қурилиш тўрини лойиҳалашда унинг пунктларини бош режа бўйича, уларнинг барқарорлиги ва фойдаланиш учун қулайлигини таъминловчи, тупроқ ишлари амалга ошириладиган ҳудудлардан ташқарида белгилаш керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш72. Қурилиш тўри лойиҳасини жойга кўчиришни электрон тахеометр, GPS/ГЛОНАСС қабул қилгичлари (приёмниклари) ёрдамида амалга оширишга йўл қўйилади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш73. Қурилиш олиб борилаётган ҳудудларда геодезик ишларни бажариш учун қурилиш геодезик тўрини текисликда боғлаш, иккитадан кам бўлмаган давлат ёки шаҳар геодезик пунктларига, иккитадан кам бўлмаган бошланғич йўналишларда амалга оширилиши, қурилиш тўрини тенглаштириш бошланғич геодезик пунктларга таянган ҳолда амалга оширилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш74. Қурилиш режалаш ишлари учун қурилиш геодезик тўри эркин тўр сифатида ҳисобланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишГеодезик маълумотлар проекцияланадиган сатҳ, қурилиш ҳудудининг денгиз сатҳидан ўртача баландлигига тенг деб олиниши, пунктларнинг текислик координаталари қурилиш майдони координаталари системасида ҳисобланиши, координаталар боши тўрнинг жанубий-ғарбий пунктида олиниши, абциссалар ўқи тўр контурининг ғарбий томони билан, ордината ўқи тўр контурининг жанубий томони билан устма-уст туширилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишТўрнинг чизиқлари ва пунктларига абцисса ва ординаталарни яққол аниқлаш имконини берувчи ҳарфли ва рақамли белгилар ёзилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш75. Қурилиш ҳудудида баландлик режалаш асоси доимий белгилар билан мазкур ШНҚнинг 4-иловасига мувофиқ маҳкамланиши, бунда баландлик белгиларини (отметкаларини) қурилиш реперларига иккита белгидан, нивелир йўлларининг учтадан ортиқ бўлмаган станциялари ёрдамида узатилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш76. Нивелирлаш белгилари (маркалар ва реперлар) уни(белгини) ўрнатишдан камида икки йил олдин қурилган капитал бинонинг деворларига ўрнатилиши, маркалар ер юзасидан (йўлка ва бошқалар) 1,5 m дан 1,7 m гача, реперлар эса 0,3 дан 0,6 m гача баландликка ўрнатилиши, грунт реперлари фақат капитал бинолар мавжуд бўлмаган жойларда ўрнатилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишБаландлик белгилари асоси сифатида полигонометрия ва қурилиш режалаш тўрининг барқарор пунктларидан ҳам фойдаланишга йўл қўйилади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш77. Деворларга ўрнатилган маркалар ва реперлар ўрнатилганига 3 d дан, грунт реперлари эса — 10 d дан ортиқ вақт ўтгандан сўнг нивелирланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш78. Маркалар, реперлар ва қурилиш тўри пунктларининг синфи баландлик бўйича режалаш асоси аниқлигига қўйиладиган талаблар мазкур ШНҚнинг 1-жадвалига мувофиқ ҳамда ГИБЛда келтирилган талаблар асосида аниқланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш79. Баландлик режалаш асоси белгиларини юқорироқ синфдаги (даражадаги) нивелир пунктларига боғлашда уни тенглаштиришни қатъий усул билан бажариш керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш80. Қурилиш майдонидаги баландлик белгиларини, унга тенг ёки пастроқ аниқликдаги нивелир тармоғининг бошланғич реперларига боғлашда, қурилиш майдонининг нивелир тармоғини эркин усул билан тенглаштириш керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш81. Текислик қурилиш тўрларини ҳамда II ва III синф қурилиш нивелир тармоқларини тенглаштириш қатъий усул билан бажарилиши лозим. 1 ва 2 — разрядли геодезик тармоқларини, IV синф нивелир тармоқларини ўлчаш аниқлигини баҳолаб, тақрибий усулда тенглаштиришга йўл қўйилади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш6-боб. Қурилиш жараёнидаги режалаш ишларига бўлган умумий талаблар
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш82. Қурилиш жараёнида бинолар ва иншоотларнинг қисмлари ва конструктив элементларининг текислик ва баландлик ҳолатини лойиҳа ҳужжатларига мослигини аниқловчи ўқлар ва белгиларни, берилган аниқликда геодезик режалаш асоси пунктларидан жойга кўчиришни таъминлаши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш83. Қурилиш жараёнида режалаш ишларини бажариш аниқлиги, қурилаётган бино ва иншоотнинг хусусиятига боғлиқ равишда, мазкур ШНҚнинг 2 ва 3-жадвалларида келтирилган маълумотларга кўра қабул қилиниши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш84. Икки ёки бир нечта бинолар (иншоотлар) ягона технологик линия орқали ёки конструктив равишда боғланган ҳолларда режалаш ишлари аниқлигини ҳисоблаш битта бино ва иншоотни режалашдагидек бажарилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш85. Режалаш ишларини бевосита бажаришдан аввал ижрочи бино ва иншоотни режалаш асосининг белгиларини ҳолатини ўзгармаганлигини тўр элементларини такроран ўлчаш ёрдамида текшириши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш86. Бино ва иншоотлар пойдеворларини ҳамда муҳандислик тармоқларини қуришда, режалаш ўқларини, иҳота деворига узатиш йўли билан ёки ўқларни вақтинча маҳкамлаш учун бошқа қурилмага маҳкамланиши керак. Иҳота девори тури ва унинг ўрни белгиларни жойлашиш схемасида кўрсатилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш87. Режалаш ўқлари, монтаж (ориентир) нишонларини жойга бино ва иншоотнинг фақат бош ва асосий режалаш ўқлари белгиларидан кўчириш лозим. Режалаш ўқларининг, монтаж (ориентир) нишонларининг сонини, улар жойлашган жойларни, маҳкамлаш усулларини ишларни бажариш лойиҳасида ёки геодезик ишларни бажариш лойиҳасида кўрсатиш керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш88. Геодезик пунктлар координаталарини монтаж горизонтларига вертикал проекциялаш усулида узатиш бўйича геодезик ишларни бажаришда, лифтлар шахталари ва ишчи чизмаларида кўзда тутилган қопламаларда ўлчамлари 15х15 сm дан кам бўлмаган технологик тешиклардан фойдаланиш лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш89. Бино ва иншоотнинг ички режалаш асоси, бино ва иншоотнинг бошланғич ва монтаж горизонтларида геодезик пунктлар тўри кўринишида барпо этилиши лозим. Режалаш схемаси мазкур ШНҚнинг 18-иловасида келтирилган.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш90. Бинони ички режалаш тўрининг турлари, схемаси, аниқлиги ва пунктларининг маҳкамлаш усулини ишларни бажариш лойиҳасида ёки геодезик ишларни бажариш лойиҳасида кўрсатиш керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш91. Бино ва иншоотнинг асосий режалаш ўқини барпо этиш аниқлигини мазкур ШНҚнинг 3-жадвалига мувофиқ қабул қилиш лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш92. Бошланғич горизонтда бино ва иншоотнинг ички режалаш тўрини ташқи режалаш тўри пунктларига боғлаган ҳолда барпо этиш керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш93. Режалаш ишларини бажаришнинг тўғрилиги, назорат геодезик ўлчашлари ёки режалашдаги (бунда, улар фақат режалашда қабул қилинган йўналишлардан фарқ қилиши керак) аниқликдан кам бўлмаган аниқликдаги тузилмалар билан текшириб чиқилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишЧекли (йўл қўйиладиган) оғиш қуйидаги формула ёрдамида аниқланади
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишδ = tm
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбу ерда:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишt — 2; 2,5; 3 га тенг миқдор, у ишларни бажариш лойиҳаси ёки геодезик ишлари бажариш лойиҳасини ишлаб чиқишда аниқланади;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишm — ўртача квадратик хатолик, унинг миқдори мазкур ШНҚнинг 1-жадвалига асосан олиниши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш94. Бино ва иншоотнинг асосий текислик режалаш ўқини бошланғич горизонтдан монтаж горизонтига узатишни бино ва иншоотнинг баландлигига ва унинг конструктив хусусиятларига боғлиқ равишда, лазер асбобларини қўллаган ҳолда, қия ёки вертикал проекциялаш усулида бажариш лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш95. Бино ва иншоотнинг асосий текислик режалаш ўқини бошланғич горизонтдан монтаж горизонтига узатиш аниқлигини, бошланғич ва монтаж горизонтларининг тегишли пунктлари орасидаги масофалар ва бурчакларни таққослаш йўли билан назорат қилиш керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш96. Бино ва иншоот конструкцияларининг ҳолатини баландлик бўйича режалашни ва белгини (отметкани) бошланғич горизонтдан монтаж горизонтига узатишни геометрик нивелирлаш усулида бино ва иншоотнинг геодезик режалаш асосининг реперларида бажариш лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш97. Белгиларни (отметкаларни) узатиш учун реперлар сони иккитадан кам бўлмаслиги керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш98. Бошланғич горизонтдан монтаж горизонтига белгиларни (отметкаларни) узатиш ишларини бажаришда, бино ва иншоотнинг бошланғич горизонтидаги реперларнинг белгиларини (отметкаларини) пойдевор чўкишига боғлиқ бўлмаган ҳолда ўзгармас деб олиш керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш99. Бошланғич ва монтаж горизонтларида асосий режалаш ўқларини барпо этишдаги ўлчашлар натижаларини ўқларни маҳкамловчи белгилар (отметкалар), ориентирлар жойлашган ўрнининг схемаларини тузиш йўли билан белгилаш керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш7-боб. Биноларнинг пойдеворлари ва ер ости қисмларини қуришда геодезик ишларни бажариш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1-§. Ўқларни батафсил режалаш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш100. Режалаш ишларини оптик ва лазерли асбоблар, шовунлар, вертикал — горизонтал текисликларни шакллантирувчи қурилмалар ҳамда электрон тахеометрлар ёрдамида амалга ошириш керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш101. Пойдеворларни қуриш учун уларнинг ўқларини батафсил режалаш ва ўқларни иҳота деворлари ва кўчириш қурилмаларига маҳкамлаш керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишИҳота девори узлуксиз, сийраклаштирилган ва створли бўлишига йўл қўйилади. Узлуксиз иҳота девори катта ҳажмдаги қолип ишлари бўлган йиғма ва монолит пойдеворлар қурилишида, мураккаб шаклли қолип қўлланилганда, кўп сонли ўрнатиладиган анкерли болтлар, деталлар бўлган ҳолларда қўлланилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш102. Сийраклаштирилган ва створли иҳота девори асосий ва оралиқ ўқларда, котлованнинг юқори қиррасидан 2 — 3 m гача масофада, жуфт устунлар кўринишида қурилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишБундай иҳота деворлари йиғма ва қозиқли пойдеворлар қурилишида ҳамда 12 m ва ундан катта ўқлараро масофада жойлашган устунсимон монолит пойдеворлар қурилишида қўлланилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишЧуқурлиги 3 m дан ортиқ котлованларда иҳота девори устунлари, кўп ҳолларда котлованнинг пастки қирраси бўйлаб жойлаштирилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш103. Узлуксиз иҳота девори, котлованнинг юқори қирраси чегарасидан ташқарида 3 m дан 6 m гача масофада ўрнатилган устунларга маҳкамланган, горизонтал ҳолатда жойлашган, кесилган тахталардан қурилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишИҳота деворининг томонлари бинонинг тегишли ўқларига, иҳота девори участкасининг 15 дан 20 m гача узунлигига 0,1 m йўл қўярли четлашишда параллел бўлиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишИҳота деворининг юзаси горизонтал бўлиши лозим. Бунда, тахталар нивелирнинг шартли горизонтига нисбатан 0,02 m дан ортиқ бўлмаган хатоликда ўрнатилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш104. Бинонинг бош ёки асосий ўқлари, геодезик режалаш асоси нуқталаридан электрон тахеометрлар ёрдамида, узлуксиз иҳота деворининг тахталарига ёки сийраклаштирилган ёки створли иҳота девори устунларига кўчирилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишБундай кўчириш электрон тахеометр вертикал доирасининг иккита ҳолатида амалга оширилади ва ўқ белгисининг охирги ҳолати бўёқ ва мих ёрдамида маҳкамланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишИҳота деворига кўчирилган бош ёки асосий ўқларнинг нуқталаридан рулетка билан ўлчашлар орқали, оралиқ режалаш ўқларининг ҳолати аниқланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишЎқлар кўчирилгандан сўнг иҳота деворидаги ўқлар белгилари орасидаги масофа ўлчаниши ва улар лойиҳадаги қийматлари билан таққосланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш105. Бинонинг маҳкамланган бош ўқларига нисбатан асосий ва оралиқ ўқларни режалашда, аввал бош ўқлар кесишадиган марказий нуқта теодолит ёрдамида кўчирилиши ва маҳкамланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишТеодолит ва рулетка (лазерли рулетка) ёрдамида марказий нуқтага нисбатан бош ўқлар створида уларнинг асосий ва оралиқ ўқлар билан кесишиш нуқталари иккиланган ўлчашлар орқали топилиши ва қозиқларнинг тепа қисмида мих билан маҳкамланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишТеодолит топилган нуқталарда марказлаштирилади ва бош ўқнинг чеккароқдаги нуқтасига нисбатан, вертикал доиранинг иккита ҳолатида оралиқ ўқларни режалаш ва визир нури билан оралиқ ўқни иҳота деворига проекциялаш учун лойиҳавий бурчак қурилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш106. Иҳота деворига кўчирилган ўқлар рақамланиши ва мих ёки бўёқ билан маҳкамланиши, ўқ створи бўйлаб теодолит билан кўчириладиган ўқлар эса, иҳота девори остидаги ерга қозиқ (штир) билан маҳкамланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш107. Бино ва иншоотнинг ер устки қисмини барпо этишда, текислик тўрини бошланғичдан монтаж горизонтига кўчиришда фойдаланиладиган ўқлар қурилиш майдонидан ташқарида доимий ёки вақтинча белгилар билан маҳкамланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш108. Ўқларни батафсил режалаш бинонинг асосий ўқларини режалаш ижроий чизмаси билан белгиланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2-§. Қурилиш — монтаж ишларини баландлик бўйича таъминлаш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш109. Бино қурилиши учун котлован контуридан ташқарида иккитадан кам бўлмаган ташқи қурилиш(ишчи) реперлари маҳкамланади, кўп секцияли уйлар учун эса иккита секцияга биттадан кам бўлмаган қурилиш репери маҳкамланиши, ишчи реперлар сифатида бинонинг бош ва асосий режалаш ўқлари белгиларидан фойдаланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш110. Ишчи грунт реперлари бетон лангарли стержен ёки қувур кўринишида бўлиб, 1 m дан 1,2 m гача чуқурликка ўрнатилиши, ҳар хил конструкцияли деворий реперлар ҳам қўлланилиши, ишчи реперлар сифатида қозиқлардан ҳамда бино устунлари ва деворларига ўчмайдиган бўёқ билан белгиланган горизонтал чизиқлардан фойдаланилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш111. Ишчи репер фойдаланиш қулай бўлган жойда, битта станциядан 100 m гача бўлган масофадаги нур билан, қурилиш объектининг иложи борича катта майдонини нивелирлаш имконияти бўлишини ҳисобга олган ҳолда ўрнатилган бўлиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш112. Ишчи реперларнинг турлари, уларни ўрнатиш жойлари ГИБЛда ёки ишларни бажариш лойиҳасининг геодезия бўлимида келтирилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш113. Котлованни қазигандан сўнг унга ишчи реперлар ўрнатилиши, уларнинг белгилари (отметкалари) тўғри ва тескари нивелирлаш орқали аниқланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишБелгиларни (отметкаларни) юк (10 kg) билан кронштейнга осилган компарирланган рулетка, иккита нивелир ва нивелир рейкалари ёрдамида ҳам узатишга йўл қўйилади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3-§. Йиғма пойдеворларни монтаж қилишдаги геодезия ишлари
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш114. Котлован тагига йирик иншоотлар учун электрон тахеометр ёки электрон теодолит ёрдамида, узунлиги 100 дан 140 m гача бўлган объектлар учун эса, иҳота деворига маҳкамланган тор (ингичка сим) ва шовунлар ёрдамида асосий ўқларни кесишиш нуқталари ўтказилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш115. Пойдевор юзасининг лойиҳавий белгиси (отметка) ишчи реперларга нисбатан нивелир ва рейка ёрдамида аниқланиб, қозиқлар билан белгиланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш116. Котлованда симлар ва шовунлар ёки қозиқлар билан белгиланган ўқлардан, бурчак ва пойдевор блокларининг текисликдаги ҳолати аниқланиши, сўнгра симлар олиниши ва блоклар монтаж қилиниши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш117. Иҳота деворида ўқлар симлари тикланиши, бурчак ва блокларнинг қирралари ҳолати симларга осилган шовунлар бўйича пойдевор блокларида белгилаш орқали аниқланиши ва маҳкамланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишЎқларнинг симлари олиниши, ўрнатилган девор блокларининг ён сатҳи бўйлаб монтаж сими тортилиши, сим бўйлаб оралиқ девор блокларининг монтажи амалга оширилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш118. Биринчи қатордаги пойдевор блокларининг ва ҳар бир кейинги қатор пойдевор блокларининг монтажидан сўнг, уларни қурилиш қоришмаси қатламининг қалинлигини тўғирлаш ҳисобига монтаж горизонтини текислаш мақсадида, нивелирлаш ва белгиларни ўрнатиш амалга оширилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш119. Ўрнатилаётган блоклар қаторлари ўқларининг устма-уст тушиши ва уларнинг вертикал терилиши шовун ёрдамида текширилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш120. Стакан туридаги йиғма пойдеворнинг бетон тайёргарлиги учун қолип контурининг текисликдаги ҳолати, асосий ва оралиқ ўқлар бўйича тортилган симларга осилган шовунлардан чизиқли ўлчаш орқали аниқланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш121. Ўрнатилган қолипнинг ички қисмларига лойиҳада белгиланган баландликка нивелир ёрдамида бетонни юқори қисмининг белгиси узатилади ва улар ювилмайдиган бўёқ ёки мих ёрдамида белгиланиши, бунда белги қўйишдан олдин бетоннинг юзаси текисланиши ва силлиқланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш122. Устунларни ўрнатиш учун пойдеворларнинг стаканлари белгилаб чиқилиши, бунинг учун стаканнинг учта томони белгилар (нишонлар) ёрдамида тенг иккига бўлиниши, тўртинчи нишонни эса, тўғри бурчакли хоч кўринишидаги андоза бўйлаб туширилиши, андозанинг учта ўқи белгиланган томонларнинг белгилари (нишонлари) билан бирга қўшилиши, тўртинчи ўқ бўйича эса пойдевор стаканининг белги туширилмаган томонига белги(нишон) туширилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш123. Йиғма пойдеворлар қаторларидан биттасининг монтажи, иккита ўзаро перпендикуляр режалаш ўқлари бўйлаб ўрнатилган ва ориентирланган иккита электрон тахеометр ёки теодолит ёрдамида олиб борилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш124. Пойдевор блоклари тайёрланган бетон устида иккита ўзаро перпендикуляр йўналишларда, блокларга туширилган (чизилган) нишонлар теодолитларнинг визирлаш чизиқлари билан мос келадиган ҳолатигача силжитилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишКейинги пойдевор блокларининг монтажи электрон тахеометр ёки теодолит ва рулетка ёрдамида амалга оширилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш125. Пойдевор блоки теодолитлар ёрдамида ўқлардан биттасининг створига ўрнатилиши (бўйлама ёки кўндалангига), унга перпендикуляр ўқ створига эса, пойдевор блоки лойиҳада белгиланган масофа бўйича ўрнатилиши лозим. Бу масофа аввалги ўрнатилган блокдаги нишонларга нисбатан ўлчаниши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш126. Пойдевор блокларининг икки — уч қатори ўрнатилгандан сўнг, уларнинг текисликдаги ҳолати теодолитлар ёрдамида, иҳота деворига маҳкамланган бирламчи (бошланғич) режалаш ўқларига параллел, ўзаро (бир-бирига) перпендикуляр бўлган ёрдамчи ўқларга нисбатан назорат қилиниши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш4-§. Монолит пойдеворларни ўрнатишдаги геодезия ишлари
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш127. Монолит пойдеворларни ўрнатишда арматура ва қолип ўқларга лойиҳавий боғлашга мувофиқ жойлаштирилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш128. Иҳота деворидаги ўқ нуқталари орқали симлар тортилиши, уларга шовун осилиши, улардан чизиқли ўлчашлар ёрдамида арматура ва қолипнинг текисликдаги ҳолати топилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш129. Алоҳида устунсимон пойдеворлар қуриладиган ўқлар, агар улар сийраклаштирилган створли иҳота деворида маҳкамланмаган бўлса, олдиндан режаланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш130. Режалаш яқинда жойлашган ўқлар маҳкамланган белгилардан, теодолит ва рулетка ёрдамида амалга оширилиши, ўқларнинг нуқталари бевосита пойдевор котлованининг юқори чеккасида мустаҳкам қозиқ (штир) ёрдамида қайд қилиниши, қозиқлар (штирлар) орқали шовунлар осилган сим тортилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш131. Арматурани баландлик бўйича ўрнатиш нивелирлаш орқали текширилиши, қолипнинг ички қисмига мих ёки бўёқ ёрдамида бетонлашнинг юқори белгиси (отметка) кўчирилиши ва маҳкамланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш132. Пойдеворда анкер болтлари, арматура чиқимлари ва ўрнатиш деталлари мавжуд бўлган тақдирда, улар андоза ёки кичик иҳота девори бўйича ўрнатилиши, пойдеворнинг кичик иҳота деворини барпо этиш учун иҳота деворига бўйлама ва кўндаланг режалаш ўқлари чиқарилиши ва улар михлар билан ёки бўяш орқали маҳкамланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш133. Қолипда маҳкамланган ўқлар бўйича сим тортилиши, унга нисбатан пойдеворни мустаҳкамловчи элементларнинг текисликдаги ҳолати бевосита аниқланиши, анкер болтларини ўрнатиш учун андозалар қўллашга йўл қўйилади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш134. Анкер болтлар ва ўрнатиш деталларини баландлик бўйича ўрнатиш нивелир ёрдамида амалга оширилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш135. Монолит плиталарни бетонлашда, уларни юзасининг горизонталлигини таъминлаш учун, арматурага юқори чеккалари нивелир ёрдамида плита юзасининг лойиҳавий белгисига (отметкаси) белги-штирлар пайвандланиши, арматуранинг чиққан жойлари бўлган тақдирда уларга ҳам бетонлашнинг лойиҳавий белгиси (отметкаси) узатилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш136. Бетонлашдан олдин ўрнатилган қолипнинг ҳамда пойдеворни мустаҳкамлаш элементларининг (анкер болтлари, арматура чиқимлари, ўрнатиш деталлари) ижроий текислик-баландлик геодезик тасвирга олиш ишлари бажарилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш137. Стакан туридаги пойдевор қурилганда стакан қолипи бетонлашдан кейин стаканнинг таги лойиҳавий белгисидан (отметкаси) 2-3 sm паст қилиб ўрнатилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш138. Қолип олингандан сўнг стаканнинг деворига нивелир ёрдамида бетонлашнинг лойиҳавий белгиси (отметкаси) қўйилиши ва цемент қоришмаси қуйилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш5-§. Қозиқли пойдеворларни қуришдаги геодезия ишлари
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш139. Қозиқ майдонини режалаш котловандаги қозиқларга узатилган ўқлар кесишган нуқталардан амалга оширилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш140. Электрон тахеометр ўқлар кесишган нуқталар устида кетма-кет марказлаштирилиши, ўқ створи бўйлаб йўналтирилиши ва шу йўналиш бўйича қозиқларнинг марказларигача лойиҳавий масофалар қўйиб чиқилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҚозиқлар жойлашган жой металл штирлар ёрдамида маҳкамланиши, уларда жойлашмаган қозиқлар учун марказлар ўрни ўқлардан перпендикулярлар усули билан аниқланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҚозиқлар тўп бўлиб жойлашганда, уларни тўп ичида андоза ёрдамида белгилаш керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш141. Қозиқлар қоқиб киритилишидан олдин вертикал ҳолда ўрнатилиши керак. Уларнинг вертикаллиги теодолитлар ёрдамида иккита ўзаро перпендикуляр текисликларда ёки рейка-шовун бўйича текширилиши ва қоқиш жараёнида назорат қилиниши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш142. Қозиқни қоқиб киритишда, унинг белгиси (отметкаси) нивелир ёки лазер асбоби ёрдамида назорат қилиниши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш143. Қозиқлар қоқиб киритилгандан сўнг, уларни кесишдан олдин нивелирлаш амалга оширилиши, қозиқнинг узунлигини билган ҳолда унинг ерга киритиш чуқурлиги аниқланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш144. Қоқилган қозиқлар устига монолит плитани ўрнатиш учун кесилиш жойи белгиси (отметкаси) узатилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҚозиқлар кесилгандан кейин қозиқлар майдонининг текислик-баландлик геодезик тасвирга олиш ишлари бажарилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҚозиқларга режалаш ўқлари узатилиши, узатилган ўқларга нисбатан плитанинг қолипи ўрнатилиши ва арматура жойлаштирилиши, ўрнатилган қолипнинг ички томонига плитанинг устки қисми юзасининг белгиси (отметкаси) узатилиши ва бўяш ёки мих қоқиш йўли билан маҳкамланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш145. Ростверксиз қозиқли пойдеворлар қурилганда, қозиқлар уриб киритилгандан кейин, уларга каллакларининг пастки қисмининг белгиси (отметкаси) узатилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишУшбу белгига(отметкага) биноан каллакларни ушлаб турувчи қисқичлар (хомутлар) мустаҳкамланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишТекисликда каллакларни қозиқларга ўрнатиш, қозиқларнинг текисликдаги силжишини ҳисобга олган ҳолда амалга оширилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш6-§. Ўқларни пойдеворга кўчириш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш146. Пойдеворни қуриб бўлгандан сўнг, унга жойда ва иҳота деворида маҳкамланган бош (асосий) ва оралиқ ўқлар кўчирилиши, ўқлар пойдеворга мазкур ШНҚнинг 9-иловасида кўрсатилганидек, бўёқ ёки белги қўйишлар ёрдамида маҳкамланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш147. Пойдеворга ўқлар теодолит ёки электрон тахеометр ёрдамида кўчирилиши, бунинг учун у берилган ўқнинг створида жойлаштирилган ва тегишли маҳкамлаш белгилари бўйича ориентирланган бўлиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш148. Ўқлар пойдеворга кўчирилганда нишонлар (белгилар) орасини чизиқли ўлчашлар билан текшириш лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш7-§. Бинонинг ертўла қисмини монтаж қилишдаги геодезия ишлари
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш149. Ертўла қисмини блоклардан қуришдаги геодезия ишлари мазкур ШНҚга асосан бажарилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишБлоклар монтажи тугатилгандан сўнг уларнинг текислик-баландлик геодезик тасвир ишлари бажарилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш150. Йирик панелли бинолар пойдеворининг чиқиб турган қисмини қуришда, пойдеворда ўқларни батафсил режалаш лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишИчки девор панеллари учун монтаж белгилари ўқлардан девор панеллари қалинлигининг ярмига тенг масофага силжитиб кўчирилиши ва ўрнатиладиган панел чеккаларидаги том қопламасида бўялиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишТашқи девор панеллари учун монтаж белгилари, ўқлардан уларнинг ички қирраларини ўқларга боғлаш миқдорига тенг масофага силжитиб белгиланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш151. Девор панеллари маяклар бўйича текисланган қоришмага ўрнатилиши, маякнинг қалинлиги, девор панел ости таянч юзаси ва монтаж горизонти белгилари (отметкалари) айирмаси сифатида аниқланиши, монтаж горизонти ўрнатиладиган панеллар чеккалари бўйлаб пойдеворнинг таянч юзасини нивелирлаш орқали аниқланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш152. Девор панелларини вертикал ҳолатда ўрнатиш, рейка-шовун ёрдамида амалга оширилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишПойдеворнинг чиқиб турган қисми (цокол) қавати қоплама панелларини монтаж қилиб бўлгандан сўнг, унинг текислик-баландлик съёмкаси бажарилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш153. Бинонинг ертўла қисми устунларини монтаж қилишда, пойдеворнинг ҳар бир стаканига, тўрт томондан режалаш ўқлари кўчирилиши ва бўяб маҳкамланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишУстуннинг юқори қисмида ҳар бир қиррасининг ўртаси нишон (риска) билан белгиланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишУстуннинг пастки қисми тўрт томондан худди шундай нишонлар билан белгиланиши, нишонлар устун пастидан пойдевор стакани чуқурлигига тенг баландликка чизилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишУстунни пойдевор стаканига ўрнатилганда устундаги нишон пойдевор стаканидаги нишонлар билан устма-уст тушиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишНишонларнинг устма-уст тушиши тўғри бурчакли андоза ёрдамида назорат қилиниши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишУстун вертикал ҳолатга бир ёки иккита теодолит ёрдамида ўрнатилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишТеодолитлар режалаш ўқлари бўйича ўтган иккита ўзаро перпендикуляр юзаларда жойлашиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш154. Устунни вертикал ҳолатда ўрнатишда унинг юқориги ва пастки белгиланган нишонлари теодолитнинг вертикал ўқи текислигида жойлашиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш155. Бинонинг ертўла қисмини монолит усулида қуришда, пойдевор плитасида (монолит плитасида) қолип ўрнатиладиган жой бўёқ ёрдамида белгилаб чиқилиши, белгилар пойдеворда маҳкамланган ўқлардан, лойиҳада кўрсатилган масофаларни қўйиб чиқиш йўли билан амалга оширилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш156. Сирғанма қолип қўлланилганда қолип қисмларининг параметрлари, қолип тўсиқларининг (шчитларининг) конуссимонлиги ҳамда қолипни ишчи полининг горизонталлиги текширилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш157. Қолип қисмларининг геометрик параметрлари (тўғри бурчаклилиги, ўлчамлари) теодолит ва рулетка ёрдамида, ишчи полининг горизонталлиги эса нивелирлаш орқали текширилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҚолип ўрнатилгандан сўнг унинг текислик-баландлик съёмкаси бажарилади ва ижроий схемаси расмийлаштирилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш158. Эшик ва деразаларнинг ўрни, технологик туйнукларни, сирғанма қолип шчитлари орасида ўрнатиш деталларни жойлаштирилишда баландлик бўйича назорат қилиш учун арматурага маҳкамланган учтадан кам бўлмаган ёғоч рейкалар вертикал ҳолда ўрнатилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишРейкаларни кесими 30х30 mm ва узунлиги 3 m га тенг ёғочлардан (бруслардан) тайёрланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишРейкаларга нивелир ёрдамида тенг белгилар чиқарилиб, дециметрли ва метрли оралиқларнинг лойиҳавий белгиси (отметкаси) ёзилган рейкаларда сантиметрларга бўлинган шкалалар белгиланиши ёки маҳкамлаб қўйилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишРейкалар ва шкалалар сирғанма қолип ҳаракатланишига боғлиқ равишда тинимсиз узайтириб борилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш159. Эшик ва деразаларнинг, технологик туйнукларнинг, ўрнатиш деталларининг жойлашган ўрни қолип қисмлари шчитларининг қирраларидан аниқланиши ва қолипнинг ишчи полида ёрқин бўёқ билан белгиланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишЕртўла қисмида қолип ҳаракатининг вертикаллиги теодолит ёрдамида қия проекциялаш усулида назорат қилиниши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш160. Бинонинг ертўла (цокол) қисмини йиғма плитали том қопламасининг баландлик геодезик тасвири, ҳар бир плитанинг тўртта бурчаги бўйича, монолит плитали том қопламасида эса ёпиладиган хонанинг бурчаклари ва маркази бўйича амалга оширилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш8-боб. Бино ва иншоотларнинг ер усти қисмини қуришда геодезия ишларини бажариш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1-§. Бошланғич горизонтда ички режалаш тўрини қуриш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш161. Бино ва иншоотнинг ички режалаш тўри бинодаги ўқлар ва баландлик белгилари кўринишида тузилиши ва улар монтаж горизонтида батафсил режалаш ишларини ҳамда ижроий геодезик тасвирни бажаришга хизмат қилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш162. Геометрик шакли бўйича оддий бўлган бино ёки иншоотларни қуришда ички режалаш тўрлари тўртбурчак, ромблар қаторлари, марказий тизимлар кўринишида тузилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш163. Бино ва иншоотнинг текисликдаги ички режалаш тўрини қуриш, режалаш ўқларини бошланғич горизонтга узатишдан бошланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишБаландлик бўйича бино ва иншоотнинг ер ости юк кўтарувчи конструкциялари, ертўла том ёпмасини бетонлаб тайёрланган ёки пойдевор блоклари таянч майдонлари юзасидан ўтадиган текислик бошланғич горизонт деб қабул қилиниши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишТўрни монтаж горизонтига вертикал проекциялаш усулида узатиш учун бино ва иншоотнинг асосий режалаш ўқини маҳкамлаш ўрнини барча том ёпмаларда проекциялашга тешиклар ўрнатиш имконияти бўладиган ҳолда танлаш лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш164. Ўқларни вертикал проекциялаш усули билан кўчиришда таянч белгиларни бино ёки иншоот корпуси ташқарисида маҳкамлашга ва уларни вертикал бўйича кўчириладиган кронштейнларга маҳкамланган экранларга (палеткаларга) проекциялашга йўл қўйилади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш165. Ўқларни монтаж горизонтига қия проекциялашда, режалаш тўрини бошланғич горизонтда тузишда бўйлама ва кўндаланг ўқларнинг кесишган нуқталари имконият борича бино ва иншоотнинг ташқи габаритига яқин жойлашган бўлиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишМонтаж горизонтига узатиладиган таянч нуқталарининг сони учтадан кам бўлмаслиги керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш166. Базисли режалаш тўрлари бошланғич горизонтга асосан, ўқларни режалаш базис шаклларининг томонлари бўйлаб бевосита чизиқли ўлчашлар билан ёки створларни қуриш усули билан бажарилиши учун томонлари бинонинг ўқларига параллел жойлашган, намунавий тўғри геометрик шакллар кўринишида қурилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишТўғри бурчакли пойдеворларда режалаш текисликдаги ўқларни, учлари бинонинг асосий ўқларига нисбатан параллел силжитилган ўқлар кесишган жойда жойлашган тўғри бурчакли тўртбурчак кўринишида қуриш керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишБазис шакли томонларининг узунлиги 50 m дан ортиқ бўлмаслиги керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишМонтаж горизонтига узатиладиган таянч нуқталарнинг сони учтадан кам бўлмаслиги, улар ўзаро бир-биридан мумкин қадар узоқроқда жойлашиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш167. Бошланғич горизонтда текисликдаги режалаш тўрини тузиш электрон тахеометрлар ёки теодолит ва рулетка ёрдамида қуйидаги тартибда бажарилиши керак:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиштекисликдаги тўрнинг асосий (бурчакли) пунктларини олдиндан тузиш;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишасосий йўлни бошланғич ва аниқланадиган пунктлар бўйича (трилатерация усулида қуришда томонлар ва диагоналларни ўлчаш) ўтказиш;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишпунктлар марказларини лойиҳавий ҳолатга редукциялаш;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишназорат ўлчашлари;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишўқнинг оралиқ нуқталарини барпо этиш.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш168. Базис шакллари нуқталарини лойиҳавий ҳолатга келтиришдаги редукциялаш учун полигонометрик йўл ўтказилади ёки нуқталар координаталари микротрилатерация усулида аниқланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲисоблашларни соддалаштириш учун тўр нуқталарининг биттасини бошланғич, координаталар ўқларининг йўналиши — бўйлама ва кўндаланг ўқларга параллел деб қабул қилган ҳолда шартли координаталар тизими қўлланилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш169. Полигонометрик йўлларда бурчаклар ва томонларни ўлчаш аниқлиги базис тўрининг аниқлик синфи билан аниқланиши керак. Редукциялар қийматини топиш учун тармоқ нуқталарининг назарий ва ҳақиқий координаталари ҳисоблаб чиқилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш170. Редукция қийматларини киритиш учун mm ли қоғозда редукция варақлари тузилиши керак. Варақда нуқтанинг номери, нуқтанинг ҳақиқий ўрни, нуқтанинг назарий ўрни, тўрнинг иккитадан кам бўлмаган нуқталарига йўналишлар, редукцияларнинг чизиқли ва бурчак қийматлари кўрсатилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш171. Жойда редукциялаш нуқтанинг ҳақиқий ҳолатини редукцион қоғоздаги тасвири билан табиий шароитдаги нуқта ҳолатини бирлаштирган ҳолда амалга оширилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишРедукциялаш варағи йўналишлардан биттасига ориентирланади, ориентирлаш эса бошқа йўналишлар билан назорат қилиниши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишНуқтанинг назарий ҳолати (ўрни) редукциялаш варағидан белгининг пластинасига кўчирилиши, редукциянинг бурчак ва чизиқли қийматлари бўйича нуқтанинг бошланғич горизонтдаги ўрни назорат қилиниши ва батамом маҳкамланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш172. Тармоқнинг редукцияланган нуқталари бўйлаб, аниқлиги асосий полигонометрик йўл аниқлигига тенг бўлган назорат полигонометрик йўли ўтказилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишНазорат йўли натижаларига кўра бошланғич горизонтдаги планли режалаш тўри нуқталари координаталарининг охирги қийматлари ҳисоблаб чиқилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишЛойиҳавий координаталар билан назорат йўлини ҳисоблаб топилган координаталар орасидаги фарқи, δх,у қуйидаги формула бўйича аниқланган қийматдан ортиб кетмаслиги керак:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишδх,у = S/2Т,
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбу ерда:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишS — ўқ бўйлаб бир — биридан энг узоқда жойлашган нуқталар орасидаги масофа, m;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишТ — тўрдаги чизиқли ўлчашларнинг йўл қўярли нисбий хатосини махражи.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш173. Минорасимон иншоотларни қуришда, бошланғич горизонтда базис шаклининг томонлари ўлчов асбобининг узунлигидан ортиқ бўлмаганда ва чизиқлар қисқалиги сабабли горизонтал бурчакларни ўлчашларда қийинчилик туғилса, базис тўрини бошланғич горизонтда трилатерация усулида барпо этиш ва редукциялаш, яъни базис тўрида барча чизиқлар ва диагоналларни ўлчашга йўл қўйилади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш174. Асосий режалаш ўқининг батамом аниқланган нуқталари, бошланғич горизонтда ишончли равишда маҳкамланади ва ювилмайдиган бўёқ билан белгиланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2-§. Бинонинг текислик ва баландлик тўрларини монтаж горизонтига узатиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш175. Баландлиги 50 m гача бўлган бино ва иншоотларни қуришда текисликдаги тўр марказининг координаталари, бошланғич горизонтдан монтаж горизонтига теодолит ёки электрон тахеометр ёрдамида қия проекциялаш усулида узатилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишБино ва иншоотдан 1,5Н (Н — иншоотнинг баландлиги) масофада оптикавий кўриниш мавжуд бўлиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш176. Қурилиш майдони танг шароитида ҳамда кўп қаватли бинолар ва баланд иншоотлар қуришда, текисликдаги тўр марказлари координаталарини бошланғич горизонтдан монтаж горизонтига кўчириш қаватлар орасидаги том қопламаларидаги тешиклар орқали, вертикал проекциялаш усулида амалга оширилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш177. Марказларни узатиш вертикал проекцияловчи оптик асбоблар ва лазерли асбобларда амалга оширилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш178. Вертикал проекциялаш асбобларини бино ичкарисига ўрнатишда уларни устига тасодифий предметлар тушиб кетишидан сақлаш учун юқориги биринчи тешик устига тўсиқ қўйилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш179. Зенит асбобини бошланғич пунктда 1 mm дан ортиқ бўлмаган аниқликда марказлаштириш керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш180. Бошланғич текислик пункт марказининг проекцияси, монтаж горизонтидаги том қопламаси туйнуги устига ўрнатилган экран бўйича топилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш181. Экран катакларга бўлинган ярим шаффоф ясси пластик ёки калькага туширилган координаталар тўри пастга қараб елимланган органик шишадан иборат бўлиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишОптик асбоблар ёрдамида проекциялашда экран ёритилиши, монтаж туйнуги устида экранни, унинг тўр чизиқлари бино режалаш ўқларига параллел бўлган ҳолда маҳкамланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш182. Оптикавий зенит асбоби ёрдамида проекциялаш кўриш трубасининг 0°, 90°, 180° ва 270° ҳолатида бажарилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш183. Тўртта саноқдан топилган нуқтанинг ўртача текисликдаги ҳолати экранда қайд қилинади ва створ нишонлари (рисклари) ёрдамида том қопламасига маҳкамланади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишТаянч вертикалининг проекцияси ҳам режалаш ўқларидан бирига параллел ҳолда туйнукдан ташқарига кўчирилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш184. Лазерли зенит асбоби ёрдамида монтаж горизонтига ўқларни кўчиришда, лазер изининг ярим шаффоф экран шкаласидаги ҳолатини тўрт қабул қилгичлар билан асбоб таглигини ҳар қабул қилгичда 90 градусга айлантириб кузатилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишПроекцияларнинг монтаж горизонтидаги ўртача ўрни аниқланиши ва проекцияланган нуқталар маҳкамланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш185. Текислик асоси нуқталарини узатиш аниқлигини монтаж горизонтидаги нуқталар проекциялари орасидаги масофаларни шу нуқталарни бошланғич горизонтдаги марказлари орасидаги масофалари билан солиштириш орқали назорат қилиниши, назорат масофалари бошланғич горизонтда планли асосни режалашдагидек аниқликда ўлчаниши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишМасофалар йўл қўйиб бўлмайдиган даражада фарқланганда нуқталарни проекциялаш такрорланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш186. Проекциялаш хатоликлари сканерланган базис шаклининг силжишига олиб келганда монтаж горизонтида проекциялаш элементларининг назорат ўлчашлари бажарилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишБарча ўлчанган проекциялар элементларининг бошланғич горизонтдаги бошланғич шаклининг элементларидан оғишлари ўлчашлар аниқлиги чегарасидан ошмаганда базис шакллари нуқталарини монтаж горизонтида ўзгартирмасдан қолдиришга йўл қўйилади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишЎлчанган проекциялар элементлари оғишлари назорат ўлчашларининг хатоликлари чегарасидан ошади, аммо бундай ўлчашлар хатоликларининг қўшма ҳаракатлари ва проекциялаш хатоликлари чегарасида қолганда монтаж горизонтида ўлчашларни тенглашни ва шаклни лойиҳадагигача редукциялашни бажариш керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишПроекциянинг ҳеч бўлмаганда битта элементи унинг бошланғич горизонтдаги ҳолатидан, назорат ўлчашлари ва проекциялашнинг биргаликдаги йўл қўярлигидан юқори бўлган хатолигида фарқ қилганда проекциялашни бошланғич горизонтдан бошлаб такрорлашга йўл қўйилади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш187. Бинонинг режалаш тўрини монтаж горизонтларида тенглаштиришда, бошланғич пунктлар, томонлар ва йўналишлар шарти бўлмаган ҳолда, эркин геодезик тўрларни тенглаштириш алгоритмини қўллашга йўл қўйилади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишЎзгармас элементлар сифатида шаклнинг оғирлик маркази координаталари ва унинг ўртача дирекцион бурчаги олиниши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҚабул қилинган ечим (ушбу ҳолатда базис шакли нуқталарининг координаталарига редукция тузатишлари) статик жиҳатдан оптимал ҳисобланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш188. Белгиларни (отметкаларни) монтаж горизонтига фақат бошланғич горизонтга қўйилган баландлик асосининг маркалари ва реперларидан узатиш керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш189. Монтаж горизонтида камида иккита ишчи репер бўлиши керак. Ишчи реперлари сифатида, монтаж қилинган конструкцияларда ўрнатилган деталлар, дюбеллар, арматурадаги, конструкциялардаги горизонтал бўялган нишонлар хизмат қилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш190. Бошланғич горизонтдан монтаж горизонтига белгиларни (отметкаларни) узатишда бошланғич горизонтнинг белгилари (отметкалари), асос чўкишидан қатъий назар, ўзгармас деб олиниши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишМонтаж горизонтининг ҳар бир реперига белгилари (отметкалари) алоҳида, бошланғич горизонт реперларига боғлиқ бўлмаган ҳолда узатилиши, узатиш аниқлиги монтаж горизонти реперларидан олинган белгилар (отметкалар) фарқини, нивелирда ўлчаб олинган улар орасидаги нисбий баландлик айирмаси билан солиштириш орқали назорат қилиниши керак. Фарқнинг қиймати 2 mm дан 3 mm гача ёки ГИБЛда белгиланган қийматгача йўл қўйилади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш191. Рулетка ёрдамида нисбий баландликни вертикал ўрнатилган конструкциялар бўйлаб бошланғич горизонтдаги репердан монтаж горизонтидаги белгигача бевосита ўлчаш орқали ёки иккита нивелир ва осилган рулетка ёрдамида нивелирлаш усулида ёки қайтаргичсиз лазер рулеткаси ёрдамида ўлчашга йўл қўйилади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш192. Юк осилган рулетка ва иккита нивелирдан фойдаланилган ҳолда, рулетканинг ишчи узунлигига (нивелирларнинг икки горизонти орасидаги унинг бўлаги), компарирлашга ∆к, чўзилишга ∆р ва ҳароратга ∆t тузатиш киритилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишРулетканинг унга осилган юк остида чўзилиши учун тузатиш қуйидаги формула бўйича аниқлаш керак:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш∆Р = Ql/EF
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲарорат учун тузатиш эса қуйидаги формула бўйича аниқланади:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш∆t = α(t — t0) ·l,
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбу ерда:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишQ — юк массаси, kg;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишl-иккита нивелир горизонтлари орасидаги рулетканинг
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишузунлиги, m;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишЕ — эластиклик модули, kg/cm2 (пўлат учун Е = 2*106 kg/cm2);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишF — рулеткани кўндаланг кесимининг юзаси, cm2;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишα — рулетканинг 1 градусга ҳарорат деформацияси коэффициенти
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш(пўлат учун α=0,0000125; зангламайдиган пўлат учун α=0,00000205) t ва t0 — тегишли равишда, рулетканинг ўлчаш ва компарирлаш жараёнидаги ҳарорати.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш193. Нисбий баландлик лазер рулеткасининг вертикал нури бўйича, ГИБЛда кўзда тутилган, геодезик туйнуклар орқали аниқланиши лозим. Ўлчашлар схемаси геометрик жиҳатдан содда бўлиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш194. Монтаж горизонтининг баландлик белгисига худди шундай нур қайтаргич сатҳли ёки маркали таглик таяниб туриши керак. Лазер рулеткаси ёрдамида тахминан 2 mm хатолик билан вертикал масофа hР ўлчаниши, номаълум нисбий баландлик h қуйидаги формула бўйича аниқланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишh = hР + ∆П + ∆0 + ∆М,
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбу ерда:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш∆п — пластина қалинлигига тузатма;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш∆о — рулетканинг ноль ўрнига тузатма;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш∆м — нур қайтаргич маркасининг қалинлигига тузатма.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишh нисбий баландликни, ўлчашлар учун мосламаларни қайтадан ўрнатиб, камида 2 марта аниқлаш керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишМонтаж горизонти репери белгиси (отметкаси) ва нивелир билан ўлчанган нисбий баландлик фарқи 3 дан 4 mm гача йўл қўйилади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3-§. Батафсил режалаш ишлари
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш195. Бошланғич ва монтаж горизонтларидаги батафсил режалаш ишларида монтаж нишонлари монтаж қилинган таянч конструкциялар юзасига туширилиши ва таянч юзаларининг белгилари (отметкалари) аниқланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш196. Ҳар бир девор панели учун иккитадан кам бўлмаган монтаж нишонлари кўчирилиши ва маяклар қалинлигини ҳисоблаш учун камида иккита белгилари (отметкалари) аниқланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишМонтаж нишонларига параллел равишда улардан 100 mm масофада, текисликда ўқларга нисбатан панелларни ўрнатишни назорат қилиш ва уларнинг текисликдаги геодезик тасвир ишларини бажаришни енгиллаштириш учун назорат нишонлари туширилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш197. Кўп ярусли каркаснинг ҳар бир устунидан, аввалроқ монтаж қилинган устун каллагининг тўрттала томонига ўқларни маҳкамлаш нишонлари кўчирилиши ва каллакнинг белгиси (отметкаси) аниқланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш198. Бир қаватли саноат биноларининг устунлари ёки кесилмайдиган устунларни монтаж қилишда, бинонинг бутун баландлиги бўйича пойдевор стаканларига унинг тўрттала томонидан режалаш ўқлари кўчирилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш199. Биноларнинг ғиштдан кўтариладиган ер устки қисмини қуришда, том қоплама плиталарининг ўқлари кесишган жойларига деворларнинг ички қирралари чиқарилиши ва нишонлар ёрдамида маҳкамланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишСирғанма қолипни қўллаб монолит биноларни қуришда батафсил режалашни, қолипни пойдеворга лойиҳавий ҳолатда ўрнатишдан олдин бажарилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш200. Қайта қўйиладиган қолипни қўллаб монолит биноларни қуришда батафсил режалаш ҳар бир монтаж горизонтида амалга оширилиши лозим. Қолиплар элементларини ўрнатиш учун нишонлар узатилиши ва маякларни ҳисоблаш учун таянч юзаларининг белгилари (отметкалари) аниқланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш201. Монтаж горизонтида батафсил режалаш ишлари планли тўрнинг проекцияланган пунктларидан теодолит, рулетка, лазерли рулетка ёки электрон тахеометр ёрдамида бажарилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишТаянч текисликларга ва монтаж горизонтидаги конструкцияларга лойиҳавий белгини (отметкани) узатиш геометрик нивелирлаш орқали амалга оширилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш202. Монтаж горизонтида лазер нури ёрдамида бериладиган таянч чизиғига нисбатан батафсил режалашда лазер асбоби билан биргаликда (лазерли рулеткалар, лазерли тузувчилар, визирлар ва бошқалар) консолли штатив, ориентир маркаси ва режалаш маркаси қўлланилади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш203. Лазер асбоби консолли штативга ўрнатилиши ва режалаш ўқидаги нуқталарнинг бирига марказлаштирилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишОриентир маркаси режалаш ўқининг бошқа нуқтасига марказлаштирилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишАсбобнинг лазер нури ориентирланади — ориентирлаш маркасининг марказига йўналтирилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш204. Лазер нури билан берилган створ бўйлаб, режалаш ўқларининг бошланғич нуқтасидан рулетка ёрдамида лойиҳавий масофа қўйилиши ва унинг экран марказига лазер нури тушадиган қилиб режалаш маркаси ўрнатилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш205. Лазер визирлари ёрдамида режалаш ўқларини батафсил тузиш аниқлигига қуйидагилар таъсир қилади:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишасбобни марказлаштириш хатоси — то ва ориентир маркаси экранининг редукцияси — тр;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишориентир маркаси экранига лазер нурини йўналтириш — тно;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишлазер нури створига режалаш маркасининг экранини киритиш — тн.р;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишмонтаж горизонтида лазер нурини қайта фокуслаш — тф;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишлазер нури ўқини қайд қилиш — тфик .
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишНуқта ўқини режалашнинг ҳисобий ўртача квадратик хатолиги — траз, mm қуйидагига тенг бўлади:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш4-§ Биноларни ер устки қисмининг конструкцияларини қуришдаги геодезия ишлари
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш206. Монтаж қилинувчи қурилиш конструкцияларининг пастки кесими таянч юзасига (том қопламалари, устунлар каллаги ёки пойдевор стаканлари) узатилган тегишли нишонлар бўйича ўрнатилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишКонструкциялар вертикал ҳолатда рейка-шовунлар (девор панелларини) ёки теодолитлар (устунларни) ёрдамида ўрнатилиши керак. Устунларни гуруҳли кондуктор ёрдамида монтаж қилишда, дастлаб унинг геометрик параметрлари текширилиши ва теодолит ёрдамида режалаш ўқлари бўйича кондуктор ўрнатилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш207. Устунларни вертикал ҳолатда ўрнатишда қўлланиладиган асбоб тури ва назорат қилиш усули устунлар баландлигига боғлиқ равишда танланиши, устунларнинг баландлиги 3 m гача бўлганда шовун, 3 m дан ортиқ бўлганда — теодолит, электрон тахеометр ёки лазер асбоби (визирлар,тузувчилар ва бошқалар) қўлланилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш208. Устунлар тўғрилиги текширилганда уларнинг пастки ва юқори кесимларида режалаш ўқларига нисбатан силжиши, устунларнинг баландлик ҳолати аниқланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишГоризонталлик ҳолати текширилганда вертикал проекциялаш ва теодолит ёки редукциялаш учун қабул қилгичлар бўлган лазерли визирлар ёрдамида ёнлама нивелирлаш ҳамда электрон тахеометрлар ёрдамида координатлаш усулларидан фойдаланилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш209. Алоҳида (чекка) устунлар қаторининг горизонтал оғиши икки вертикал текисликда текширилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш210. Лойиҳавий белгидан (отметкадан) пастда ёки баландда монтаж қилинган металл устунларини тўғрилаш қулай бўлиши учун, устунларнинг таянч плиталардан юқорида, пойдеворларнинг анкер болтларига белгиси (отметкаси) маълум бўлган нишон белгиланиши, нишондан устунларнинг таянч плиталари баландлигигача лойиҳавий масофа қўйиб чиқилади ва уларни баландлик бўйича тўғрилаш олиб бориладиган тўғрилаш нишонлари билан белгилаб чиқилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш211. Консолларнинг ёки темир-бетон устунларнинг баландлик бўйича ҳолати устун стаканга ўрнатилиши билан уни монолитлашдан олдин текширилади. Бунинг учун устунларни ўрнатишдан олдин баландлик белгилари билан белгилаш керак. Устун ўрнатилгандан кейин нивелир ёрдамида белгиларнинг ҳақиқий белгилари (отметкалари) аниқланиш лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш212. Устундаги баландлик белгилари ҳолатини рулетка ёрдамида консолда ёки каллакда, пастки томонидаги ўрнатиш тахтачаларига нисбатан аниқланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишБаландлик нишони устуннинг таг қисмидан 1,5 m дан 2 m гача масофада белгиланиши учун тўлиқ метрли сонлар ўлчаб олиниши керак. Нишон ўчмайдиган бўёқ билан белгиланиши лозим (маркировка қилинади).
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш213. Агар устунларнинг лойиҳавий баландлиги ҳар хил бўлса, у ҳолда белгилаш учун ажратиладиган катталиклар ҳам, устунларни стаканга ўрнатгандан кейин барча белгиланган нишонларни нивелирлаш имкони бўлиши учун, ҳар хил қилиб олиниши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишБаландлиги 6 m гача бўлган устунларнинг консолларини нивелирлаш учун нивелир рейкаси, устига рейкани консолга осиш учун керак бўлган Г симон таянч мустаҳкамланган узайтиргич рейкага уланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш214. Монтаж горизонтининг, том қопламалари панелларининг, ташқи ва ички панелларнинг юқори чекка қисмлари, зина майдончалари ва лифт шахталари элементларининг баландлик ҳолати геометрик нивелирлаш орқали аниқланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш215. Монтаж горизонтида (монтаж қилинадиган чегарада ёки ҳарорат чоки орасида) кейинги элементлар ўрнатиладиган барча таянч майдонлар нивелирланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишРейканинг таг қисмини (товонини) кетма-кет том қопламалари панелларининг тўртта бурчагига, ташқи девор панелларининг чиқиб турган жойларига, лифт шахталари ҳажмий элементларининг юқори чекка қисмига ўрнатиб чиқилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш216. Монтаж горизонтида нивелирлашнинг бошланғич нуқтаси сифатида ишчи реперлардан биттаси қабул қилиниши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишИшчи реперлар сифатида том қопламалари плиталарининг ўрнатиш деталларига пайвандланган уголоклар, арматура ўзаклари (стерженлари)дан фойдаланилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишИшчи реперлар монтаж қилинадиган барча қисмлар орасида нивелир йўллари орқали боғланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш217. Рейка ишчи реперга нивелирлашнинг бошида ва тугагандан сўнг ўрнатилганда, унинг қора ва қизил томонларидан саноқ олиниши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш218. Монтаж горизонтида белгилар (отметкалар) монтаж горизонтидаги ишчи реперлардан, ГИБЛда кўрсатилган ўртача квадратик хатоликда аниқланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш219. Лифтлар шахталарининг жойлашган ўрнини монтаж нишонлари ёки режалаш ўқларидан ўлчаш орқали аниқланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишЛифт шахтасини қуриш жараёнида унинг ички ўлчамлари ва устунининг вертикаллиги назорат қилиниши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишДиагоналлар ўлчамларини пўлат рулетка ёрдамида, вертикаллигини-шовун, оптик ёки вертикал проекцияловчи лазерли асбоблар ёрдамида текширилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш220. Стропилли ва стропил ости пўлат фермалар учун белбоғларнинг (пояс)тўғри чизиқлилиги ва фермалар текислигининг вертикаллиги таянч тугунлар ва шовун орасида тортилган симга нисбатан назорат қилиниши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш221. Осма шифтлар ҳолатининг назорати, ундан маълум масофада ўрнатилган лазерли асбоблар ёрдамида амалга оширилиши лозим. Лазернинг ёруғлик нури махсус оптик-механик қурилма ёрдамида айланиши ва доимо кўзга ташланиб турадиган чизиқ қолдирилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш222. Ғиштдан қуриладиган деворларни теришнинг вертикаллиги икки қават чегарасида шовун ёрдамида, ундан баландроқ деворлар қурилишида эса редукциялаш учун қайтаргичли лазерли асбоблар ёрдамида текширишга йўл қўйилади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш223. Ҳар қаватда ғишт териш тугаллангандан сўнг геометрик нивелирлаш орқали, ҳар 5-6 m да ҳосил қилинган горизонтнинг лойиҳадагига мослигини текшириш керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш224. Ғиштли бино қурилишида кўтарилаётган деворларнинг қалинлиги текшириб борилиши лозим (қирқими девор қалинлигига тенг бўлган андоза-рейка билан).
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш225. Терилган ғиштлар қаторининг горизонталлигини ғишт ва қоришма чоки қалинлиги бўйича назорат қилиниши, қаторлараро ғишт териладиган чизиқни кўрсатувчи ип тортилиши, деворларнинг терилган элементларининг режали ҳолати, бинонинг бўйлама ва кўндаланг режалаш ўқларидан чизиқли ўлчашлар орқали назорат қилиниши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш5-§. Жиҳозларни монтаж қилишдаги геодезия ишлари
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш226. Жиҳозлар монтажини геодезик назорат қилиш учун қуйидаги ҳужжатлар керак:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбинолар ўқларининг, пойдеворларнинг, жиҳозлар жойлашган жойининг, конструкцияларнинг режалари;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишпойдеворлар ва жиҳозлар характерли қисмларининг қирқимлари;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишжиҳозлар пойдеворлари ва бошқа таянч юзаларнинг ижроий геодезик тасвирларининг схемалари;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиштаянч юзалардаги режалаш тўрининг схемаси.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш227. Жиҳозларни монтаж қилишдан олдин, унинг қирралари, текислиги ва сферик текислигига геометрик ўқлар, баландликлар ва симметрия марказларини қайд қилувчи ўрнатиш нишонлари (рисклари) белгиланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш228. Жиҳозларни монтаж қилинадиган элементларининг текисликдаги ҳолати, текисликлардан ва монтаж қилинувчи элементлар ўқларидан пойдеворларда белгиланган ўқларгача чизиқли ўлчашлар орқали назорат қилиниши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш229. Монтажнинг талаб қилинган аниқлигига кўра, монтаж қилинадиган элементларнинг режадаги ўзаро ҳолатларининг назорати андозалар, охирли ўлчагичлар, металл ёки лазерли асбоблар ва электрон тахеометрлар ёрдамида амалга оширилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш230. Текисликларнинг горизонталлиги тегишли аниқликка эга бўлган асбоблардан фойдаланган ҳолда, геометрик ёки гидростатик нивелирлаш усуллари ёки махсус назорат адилаклари ёрдамида текширилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш231. Саноат корхоналарининг кўп миқдордаги мураккаб жиҳозларини (прокат стани, домна печи ва бошқалар) монтаж қилишда ИБЛда монтаж назоратини баён этувчи бўлимлар бўлиши ва шунга мувофиқ ГИБЛ ишлаб чиқилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш232. Краности тўсинларини монтаж қилишда, устунларни юқори учларининг режалаш ўқлари ва консоллар белгиларига (отметкаларига) нисбатан оғишининг ижроий геодезик тасвири материаллари асосида тайёрланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш233. Консолли тўсинлар остига қўйиладиган тагликлар (металл пластиналар) қалинлиги, консолнинг энг баланд белгиси (отметкаси) ва шу консолнинг белгиси (отметкаси) айирмаси сифатида ҳисобланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш234. Агар ижроий геодезик тасвир материаллари бўйича бўйлама ўққа нисбатан устун тепа қисмининг кўндаланг оғиши йўл қўйиладиган миқдорлардан ортиқ бўлмаса, у ҳолда чеккадаги устунларнинг консолларида устун қиррасидан лойиҳада кўрсатилган масофада, краности тўсини ўқларининг нишонлари устун ҳақиқий оғишига бўлган тузатишни ҳисобга олган ҳолда белгиланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишЧекка консоллардаги нишонларга (рискларга) нисбатан, краности тўсинлари ўқини сим (тор), теодолит ёки лазер асбоби ёрдамида узатишга йўл қўйилади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш235. Краности тўсинлари ва рельслар ўқини симга нисбатан режалашда, симни бинонинг қарама-қарши деворларига маҳкамланган қисқичларга осиб қўйилади. Қисқичларда кертиклар ёрдамида режалаш ўқи маҳкамланиши лозим. Ўқ симдан консолларга шовун ёрдамида кўчирилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш236. Монтаж горизонтида жойлашган теодолит ёки лазерли асбоб ёрдамида краности тўсинининг ўқини ва рельслар ўқларини режалаш учун асбоб билан ишлаш майдони ва геодезистнинг хавфсиз ишлашини таъминловчи тўсиқ тайёрлаш керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишАсбоб ўрнатилган штатив ёки консол майдондаги махсус мустаҳкам конструкцияларга таянган бўлиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишАсбоб режалаш ўқи устида марказлаштирилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишВизирлаш ёки лазер нури бинонинг қарама-қарши чеккасидаги ўқни маҳкамлаш белгисига йўналтирилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш237. Теодолит цехнинг полида жойлашганда, краности тўсинлари ўқи створининг нуқталари, нишонлар ва бўйлама режалаш ўқи белгиларидан ўлчашлар орқали полда белгиланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишНуқта устида асбоб марказлаштирилади, қараш трубаси створ бўйича ориентирланади ва нуқта консол четига, вертикал доиранинг иккита ҳолатида вертикал проекцияланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш238. Тўсинлар катта баландликда монтаж қилинганда, теодолитни қўллаш полдан туриб проекциялашнинг йўл қўйиб бўлмайдиган хатоликлари билан чекланганда ёки оптик кўриниш шарти билан чекланганда, ўқлар нуқталари монтаж горизонтига оптикавий ёки лазерли асбоблар ёрдамида проекцияланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш239. Краности тўсинларини текислик ҳолатининг тўғрилигини текшириш, уларни монтаж қилиб бўлгандан ва вақтинчалик маҳкамлангандан кейин амалга оширилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш240. Параллел рельслар ўқлари нишонлари оралиғидаги масофа компарирланган металл рулетка ёки лазерли рулетка ёрдамида ўлчаниши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишТўсинларнинг баландлик ҳолати геометрик нивелирлаш орқали аниқланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш241. Йўл қўйиб бўлмайдиган оғишлар бўлганда, тўсинлар текисликда ва баландлик бўйича тўғриланиши ва консолларда батафсил маҳкамланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш242. Краности тўсинларининг текисликдаги ижроий съёмкаси, уларнинг такроран узатилган бўйлама ўқларига нисбатан, баландлик съёмкаси эса тўсинларнинг консолларга таянган жойидаги юзасини нивелирлаш орқали амалга оширилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш243. Рельс йўлини монтаж қилишдаги геодезик текширишни бажаришда, рельснинг ўқини тўсиннинг таянч юзасига, рельс асоси кенглигининг яримига тенг масофага силжитиб узатилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишРельслар силжитилган ўқ нишонлари бўйича ётқизилиши ва вақтинча маҳкамланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишРельсларнинг тўғри чизиқлилигини, унинг ўқи бўйича рельс изларининг бошланиш нуқтасига марказлаштирилган теодолит ёрдамида текширилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишРельснинг узоқдаги чеккасига, шкаласининг ноли тиргак ёрдамида рельс боши маркази устида жойлаштирилган доимий марка ўрнатилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишТеодолитнинг визирлаш нури марканинг ноль чизиғи бўйича ориентирланиши лозим. Сўнгра кўчма марка ҳар бир устун қаршисига жойлаштирилиши ва теодолитнинг қия нури билан унинг шкаласи бўйича рельснинг створдан горизонтал оғиш қиймати аниқланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишНивелирнинг горизонтал нурига ёки лазер тўпламига нисбатан рельснинг горизонталлиги аниқланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш244. Рельсни иккинчи изининг текисликдаги ҳолати ва иккала рельс орасидаги лойиҳавий масофаларнинг сақланиши биринчи издан чизиқли ўлчашлар орқали текширилиши лозим. Ўлчашлар натижаларига кўра иккинчи из текисликда тўғриланиши керак. Нивелирнинг горизонтал нурига нисбатан рельслар баландлик бўйича тўғриланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш245. Краности йўлларининг ижроий съёмкаси, рельсларнинг бош (устки) қисмлари бўйича, кўприк крани тажриба сифатида юргизиб кўрилгандан кейин амалга оширилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш246. Краности конструкцияларини монтаж қилиш учун аниқ теодолитлар, нивелирлар, электрон тахеометрлар, лазер асбоблари, махсус визир маркалари ва шу каби асбоб-ускуналар қўлланилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш6-§. Сирғанма опалубкани монтаж қилишда геодезия ишлари
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш247. Сирғанма опалубкани монтаж қилиш жараёнида опалубка ўрнатиладиган ўқларни режалаш ўқларига нисбатан силжиши назорат қилиниши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишСилжишни теодолит, электрон тахеометр ёки лазерли асбоблар ёрдамида назорат қилиниши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш248. Монтаж қилиш жараёнида гумбаз қолипини баландлик белгилари (отметкалари) ва горизонталлиги текширилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишТекшириш нивелир ёки горизонтал текислик берадиган лазерли асбоблар ёрдамида бажарилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишРейка гумбаз қолипи маҳкамланадиган жойларга ўрнатилиши, юқори ва пастки гумбаз қолипларининг вертикал текисликка нисбатан ҳолати, уларни йиғиш пайтида шовун ёрдамида текширилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш249. Шчитларни ўрнатиш жараёнида опалубкани конуссимонлиги, пастки қисмига mm ли шкала туширилган рейка-шовун ёрдамида текширилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш250. Қолипнинг шчитлари монтаж қилингандан сўнг, уларнинг устига рамаларнинг вертикаллиги ва жойлаштириладиган ўрни тўғри бўлишига риоя қилинган ҳолда, домкрат рамаси ўрнатилиши ва маҳкамланиши лозим. Бунда, ўрнатиш шовун ва теодолит ёрдамида назорат қилиниши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишДомкрат рамаси ўрнатилгандан сўнг яна бир марта опалубка шчитларининг конуссимонлиги ва рамалар орасидаги масофа текширилади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишКонуссимонликни домкрат рамалари ёнида, айлана шаклларда эса, рамалар орасида ҳам текшириш бажарилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш251. Монолит бинолар қурилишида сирғанма опалубканинг ҳаракатланиш вертикаллиги зенит-асбоблар (оптикавий ёки лазерли), механик шовунлар ёрдамида ва қия нур билан проекциялаш усулида назорат қилиниши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш252. Бино периметри бўйлаб шовунларга нисбатан сирғанма опалубка ҳаракатининг вертикаллигини назорат қилиш учун, опалубка корпусига шовун ипи (трос ёки сим) ва блокли кронштейн ўралган барабан мустаҳкам маҳкамланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишБлоклар орқали шовун ипи ўтказилади ва унга 8-10 kg массали юк осилади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишШовун тебранишини камайтириш учун унга осилган юкни ёпишқоқ суюқлик солинган идишга туширилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҚолип кўтарилиши давомида трос барабандан ечилиб (ёзилиб) узайиб бориши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш253. Бошланғич горизонтда қолипнинг режали силжишини аниқлаш учун деворга тўғри бурчакли рамкали кронштейн маҳкамланади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишШовун ўқининг координатасини ўлчаш учун рамкада иккита ҳаракатчан планкалар ва рақамланган шкала мустаҳкамланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишЎрнатилган рамкаларнинг томонлари бино деворларига параллел бўлиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишШовуннинг ҳолати бўйича рамка шкаласига нисбатан опалубканинг вертикаллиги аниқланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишБу усул шамолсиз вақтда, баландлиги 10 m гача бўлган биноларда йўл қўйилади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш254. Қолипни кўтаришнинг вертикаллигини теодолитнинг қия нури орқали ўзаро перпендикуляр йўналишларга нисбатан олиб борилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишБино қурилиши бошланишидан олдин, опалубканинг шчитларида визир маркалари (нишонлар) маҳкамланиши, бошланғич горизонт сатҳининг девор қурилган участкасида эса, горизонтал ҳолатда шкалали рейкалар маҳкамланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш255. Теодолитни марказлаштириш пункти шкаланинг маркаси ва нолига нисбатан тикланган девор текислигига перпендикулярда маҳкамланиши, опалубка кўтарилиши давомида марка теодолит доирасининг иккита ҳолатида шкалага проекцияланиши, шкала бўйича олинган ўртача саноқ, қолипнинг проекциялаш текислигига перпендикуляр йўналишда вертикалдан оғиш қиймати ва белгисини аниқлаш имконини бериши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш256. Опалубка кўтарилишининг тиклигини вертикал проекциялаш усулида назорат қилиш учун зенит-асбоблар қўлланилишига йўл қўйилади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишБунда, бетонлашдан ва опалубкани кўтаришдан олдин бошланғич горизонтда, опалубканинг шаклига мос ҳолда, зенит-асбоб остига таянч белгилари ўрнатилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш257. Тўғри бурчакли шаклдаги бинода белгилар унинг бурчакларига, айлана шаклдагиларда қолипнинг ичида жойлаштирилади, охирги ҳолатда технологик туйнуклар ва оралиқлар (лифт шахталари, чиқинди ўтказгичлар ва бошқалар)дан фойдаланилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишБарча ҳолларда таянч белгилари кейинчалик проекциялаш нурига тўсиқ бўлмаслигини ва асбоб билан ишлашга қулай имконият бўлишини инобатга олган ҳолда жойлаштирилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш258. Опалубкани мустаҳкам рамасида таянч белгилари устида ҳар бир палетканинг маркази назорат белгисининг вертикал ўқига мос келадиган ҳолда визир палеткалари маҳкамланган кронштейнлар ўрнатилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш259. Визир палеткаси, ўлчами 250х250х5 mm бўлган оқ ёки ярим шаффоф, зич (пухта) материаллардан тайёрланиши лозим. Ундан томонлари 10 mm бўлган квадрат шакллари келтирилади ва бўялади ҳамда тўртта чоракка бўлиниши керак (ҳар бир қисмни тегишли равишда 1, 2, 3, 4 деб рақамланади).
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш260. Визир палеткаси горизонтал ҳолда маҳкамланиши ва унинг координата тўри опалубканинг мустаҳкам рамаси бурчаклари томонларига параллел қилиб ориентирланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш261. Опалубка ҳаракатининг вертикаллигини оптик зенит-асбоблар ёрдамида қуйидагича назорат қилиниши керак:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишасбоб таянч белгиси устида марказлаштирилади ва ишчи ҳолатига келтирилади;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишасбобнинг визир тўри горизонтал чизиғига нисбатан, унинг тўртта ориентирида (0°; 90°;180°;270°) экраннинг координата тўри бўйича тўртта саноқ олиниши керак;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишэкрандаги назорат белгиси проекциясининг ҳолати, тўртта саноқдан ҳисобланган координаталарнинг ўртача қиймати бўйича олиниши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш262. Қолип силжишининг йўналиши ва қиймати, шкаладаги нуқта проекцияси координатасининг ўзгаришига боғлиқ равишда аниқланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишЭкран шкаласининг қайси чорагида саноқ олинишига қараб, унга плюс ёки минус белгиси берилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш263. Опалубка ҳаракатининг вертикаллиги ҳар 1-3 m кўтарилишдан кейин текшириб борилади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲар бир ўлчашдан кейин опалубкани текисликда силжишининг векторлари туширилган ижроий схема тузилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш264. Опалубкани ишчи полининг горизонталлигини назорат қилиш, оптик ёки лазерли нивелир ёрдамида амалга оширилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишНивелирлаш жараёнида рейка домкратларнинг траверсларига ўрнатилади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишДомкратларнинг баландлик бўйича оғишини, улардан белгиси (отметкаси) шартли ноль деб қабул қилинадиган биттасига нисбатан аниқланиши, нивелирлаш учун домкратлар бутун ишчи поли бўйлаб бир текис жойлашишини ва пол оғишининг ишончли чизмасини беришини ҳисобга олган ҳолда танлаб олиш керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш265. Ишчи полнинг горизонталлиги бино баландлигининг ҳар 1 — 3 m ида назорат қилиниши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш266. Опалубкани кўтариш жараёнида, ҳар бир катакнинг томонлари ва диоганалларини, шчитлар орасидаги масофаларни ўлчаб, опалубканинг конуссимонлиги, ҳамда умумий габаритларини аниқлаш орқали уни деформацияси кузатилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш267. Деформацияларни кузатиш аниқлигини ва сирғанма опалубка ўқларининг устма-устлигини назорат қилиш, монтаж горизонтида текисликда режалаш тўри томонлари бўйлаб опалубканинг габаритларини такроран ўлчаш орқали амалга оширилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишЎлчашларни компарирланган пўлат рулеткалар ёрдамида, опалубка кўтарилиши вертикаллигини назорат қилиш бошлангунча ёки у тугалланиши билан бажарилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш268. Опалубканинг деформациясини кузатиш аниқлиги батафсил режалаш ишлари аниқлигига мос бўлиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш7-§.Қобиқларни монтаж қилишдаги геодезик ишлар
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш269. Қобиқ (оболочка)ларнинг йиғма элементлари монтажини назорат қилиш учун ички режалаш тўри барпо этилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш270. Қобиқларнинг геодезик назорати, устунларнинг бўйлама ва кўндаланг ўқларига ўрнатиладиган битта ёки иккита теодолит, лазерли текислик тузувчилар ёрдамида устунларни вертикал ҳолатда ўрнатилганлигини текширишдан бошланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш271. Таянч контур устунларининг баландлик ҳолатини пўлат рулеткадан фойдаланиб геометрик нивелирлаш ёки лазерли рулетка билан ўлчаб назорат қилиниши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш272. Таянч контур ригеллари ўқларининг устма-уст жойлашиш қийматлари, редукциялаш учун қабул қилгичлари бўлган лазерли визирлар ёрдамида ёндан нивелирлаш усулида назорат қилиниши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш273. Қобиқни йиғма элементларининг текисликдаги ҳолати ёндан нивелирлаш усулида аниқланиши, бунинг учун текислик таянч тўр томонида махсус қисқичлар ёрдамида лента маҳкамланиши, қисқичлардан биттаси лентани маълум куч — 49, 98 ва 147Н (5,10,15 kg куч) билан тортиб туриш имконини берадиган динамометрик қурилма билан жиҳозланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишТеодолитни текислик тўри нуқтасига ўрнатиб, труба тўри вертикал ипини олдиндан ўрнатилган плитанинг назорат нуқтасига тўғриланиши, сўнгра теодолит трубаси пастга туширилиш ва вертикал ип ёрдамида, ўлчаш лентасидан саноқ олиниши керак. Бунда, ушбу ҳолат теодолит вертикал доирасининг иккита ҳолатида бажарилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишПлита қобиғини лойиҳавий ҳолатга келтириш хатоси ўлчанган ва лойиҳавий координаталар айирмасига тенг бўлиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишЎлчашлар бир вақтнинг ўзида икки нуқтада ўрнатилган иккита теодолит ёрдамида бажарилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишЙўл қўйиб бўлмайдиган оғиш содир бўлганда плитанинг ҳолати тўғриланиши, сўнгра плита ҳолати такроран назорат қилиниши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш274. Йиғма элементларни баландлик бўйича ўрнатиш осма рулетка — шовун ва нивелир ёрдамида назорат қилиниши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишБир хил номли симметрик тарзда монтаж қилинадиган плиталарнинг назорат нуқталари битта горизонтал текисликда жойлашган бўлиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишБаландлик бўйича фарқлар ±5 mm дан ортиқ бўлмаслиги керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш275. Иншоотнинг ичида назорат ўлчашлари олиб бориш имкони бўлмаган тақдирда, базис тўри нуқталари таянч контурига ўтказилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш276. Шароитга боғлиқ равишда қия ёки вертикал проекциялаш усуллари қўлланилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишВертикал проекциялаш усулида биринчи ижрочи зенит асбобни ўрнатиши ва таянч контурида режалаш ўқларининг ҳолати қайд қилинишини назорат қилиш керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишИккинчи ижрочи таянч контурида режалаш ўқининг ҳолатини таянч контурининг пастки ички (ташқи) қиррасида қайд қилиниши ва ипли шовун ёрдамида ўқни юқори сатҳга ўтказилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш277. Қобиқни биринчи қаторнинг йиғма элементлари таянч контурига ўтказилган режалаш ўқлари бўйича ўрнатилиши, бошқа қаторлар элементлари монтажининг аниқлигини назорати рулетка ёрдамида амалга оширилиши, геодезик назорат ўлчашларининг натижалари журналга ёзилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш278. Юқори аниқликдаги электрон тахеометрларни қўллаш, геодезик режалаш ишлар мажмуасини ва қобиқларни монтаж қилишда, ижроий съёмкани автоматлаштиришни таъминлаши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш9-боб. Бинолар геометрик параметрларининг аниқлигини геодезик назорати
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1-§. Умумий талаблар
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш279. Бинолар геометрик параметрларининг аниқлиги қуйидагича геодезик назорати олиб борилади:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбино ва иншоотлар элементларининг, конструкцияларининг, қисмларининг ва муҳандислик тармоқларининг, уларни монтаж қилиш ва вақтинчалик маҳкамлаш (технологик жараён давомида назоратда) жараёнидаги ҳолатининг лойиҳа талабларига мослигини геодезик (инструментал) ўрганиш.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишмонтаж (ўрнатиш, жойлаштириш) тугагандан сўнг бино ва иншоотлар доимий маҳкамланган элементларининг, конструкцияларининг ва қисмларининг ҳамда муҳандислик тармоқларининг текислик ва баландлик бўйича ҳақиқий ҳолатининг ижроий геодезик съёмкаси.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишЕр ости муҳандислик тармоқларининг ижроий геодезик съёмкасини хандақлар кўмилишига қадар бажариш лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш280. Қурилиш жараёнида бажариладиган геодезик назорат қуйидагилар билан амалга оширилади:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишижроий геодезик схемалар, чизмалар, профиллар, кесмалар;

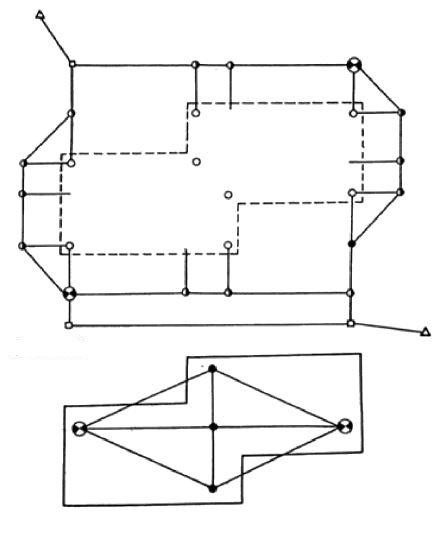

Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишгеодезик ўрганиш далолатномалари, дала журналлари.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш281. Қурилиш-монтаж ишлари жараёнида назорат қилинадиган бино ва иншоотларнинг геометрик параметрлари, геодезик назорат усуллари, унинг бажарилиш тартиби ва ҳажми ГИБЛда белгиланган бўлиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш282. Қабул қилиш назорати бажарилишида ижроий геодезик съёмкага тегишли бино ва иншоотларнинг муҳим конструкциялари ва қисмларининг рўйхати лойиҳа ташкилоти томонидан аниқланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш283. Бино ва иншоотлар элементларининг, конструкцияларининг, қисмларининг текислик ва баландлик ҳолатлари, уларнинг вертикаллиги, анкер болтлари ва ўрнатиш деталларининг ҳолатини бино ва иншоотнинг ички режалаш тўри белгиларидан, муҳандислик тармоқлари элементларини эса қурилиш майдонининг режалаш тўри белгиларидан, бино ва иншоотнинг ташқи режалаш тўридан ёки капитал бино ва иншоотнинг қатъий (барқарор) нуқталаридан аниқлаш керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш284. Ишларни бошлашдан аввал тўр пунктлари ва ориентирларининг турғунлигини (ўзгармаслигини) ўрганиш керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш285. Бино ва иншоотларнинг геометрик параметрлари аниқлигини геодезик назорат жараёнида ўлчашлар хатолиги, шу жумладан муҳандислик тармоқларини ижроий съёмкасида оғиш миқдори 0,2 қисмидан ортиқ бўлмаслиги керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш286. Бино ва иншоотларни элементлари, конструкциялари ва қисмларининг ижроий геодезик съёмкаси натижалари бўйича ижроий схемалар, ер ости муҳандислик тармоқлари учун эса, янги ўтказилган муҳандислик тармоқларининг текислик ва баландлик бўйича ҳолатларини акс эттирувчи ишчи чизмалар масштабига мос масштабдаги ижроий чизмалар тузилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишИлова сифатида координаталар ва тармоқлар элементларининг каталогларини тузишга йўл қўйилади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш287. Ижроий съёмка натижаларини график шаклда расмийлаштиришни 1:5000, 1:2000, 1:1000 ва 1:500 масштаблардаги ерости коммуникацияларининг топографик режаларида шартли белгиларни чизишдан фойдаланган ҳолда амалга ошириш керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш288. Лойиҳа ҳужжатларига киритилган тузатишлар ва бино ва иншоотлар ҳамда муҳандислик тармоқлари жойлашишида йўл қўйилган оғишлар, ижроий бош режада қайд этилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш289. Ободонлаштиришда, вертикал текислашда, йўл қопламаси учун жой тайёрлашда, траншеяларда, хандақларда, кўтарма жойлар ва шу кабиларда тупроқ ишларини амалга ошириш аниқлигининг назоратини ҳам текисликда, ҳам баландлик бўйича олиб бориш лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш290. Режа (план)да назорат қилинадиган нуқталарнинг ҳажмини, қуриладиган иншоотни режалашдаги жойга кўчириладиган нуқталар (картограммадаги квадратларнинг учлари, хандақлар габаритлари, траншеялар бурилиш бурчаклари ва бошқалар) сонининг камида 10 фоиз ҳажмда олиш керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш291. Пойдевор остидаги қўлда тозаланадиган тупроқ асосининг баландлигини текшириш ялпи назорат орқали амалга оширилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишХандақ тубини баландлик бўйича тозалаш аниқлиги геометрик нивелирлаш орқали амалга оширилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2-§. Биноларнинг геометрик параметрлари аниқлигини геодезик назорат қилишнинг мазмуни
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш292. Бинолар геометрик параметрлари аниқлигини геодезик назорати қурилиш технологик жараёнининг таркибий қисми ҳисобланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишНазорат ўлчашларнинг геодезик асоси бўлиб, бинонинг режалаш тўри белгилари, уларга параллел бўлган режалаш ўқлари ва чизиқлари, конструкциялар ён қирраларига ўрнатиладиган нишонлар (рискалар), реперлар, маяклар ва маркалар ҳисобланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш293. Геодезик назорат конструкцияларнинг текисликда, баландлик бўйича ва вертикалга нисбатан ҳақиқий ҳолатини, вақтинча маҳкамлаш босқичидаги (технологик жараён давомида (операцион) назорат) каби, уларни батамом маҳкамлагандан кейинги (қабул қилиш назорати) босқичида ҳам аниқлашни ўзида мужассамлаштириши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш294. Текисликда геодезик назорат орқали конструкцияларнинг текисликда бўйлама ва кўндаланг ўқларга ёки уларга параллел чизиқларга нисбатан ҳақиқий жойлашиши ўрганилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишБаландлик бўйича геодезик назоратда, бино конструкцияларини таянч текислик юзаларининг ҳақиқий ҳолати ўрганилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш295. Вертикаллик бўйича геодезик назоратда, монтаж қилинадиган конструкцияларнинг вертикал ёки қия текисликка нисбатан ҳолати ўрганилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш296. Биноларни геометрик параметрлари аниқлигининг махсус геодезик назорати қуйидаги ҳолларда амалга оширилиши лозим:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишконструкцияларни ёки бино серияларини монтаж қилишнинг янги технологияларини ўзлаштиришда;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишучастка (ишчилар жамоаси), бригада, звено иши сифати даражасини аниқлашнинг статистик усулларини қўллашда.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш297. Қабул қилиш назоратида ижроий геодезик съёмка қилиниши керак бўлган биноларнинг асосий конструкция ва қисмлари рўйхати ишчи чизмаларда лойиҳа ташкилоти томонидан аниқланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш298. Биноларни геометрик параметрлари аниқлигининг геодезик назорати бўйича ишлар бошланишига қадар назорат қилинадиган параметрлар рўйхати, назорат усули, назорат ишлари режаси ва уларни бажариш тартиби, ўлчаш асбоблари, ўлчашларнинг схемаси аниқланиши керак. Бу масалаларнинг барчаси ГИБЛда акс эттирилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш299. Аниқликнинг геодезик назорати, ўлчашларнинг усуллари ва схемалари, маълумотларни йиғиш қоидалари, сақлаш, қайта ишлаш, назорат натижаларидан фойдаланиш тўғрисидаги стандартлар, технологик хариталар, назорат қайдномалари ва бошқа технологик ҳужжатлар асосида олиб борилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш300. Назорат ўлчашларнинг ўртача квадратик хатолиги δх, назорат қилинадиган геометрик параметрнинг ∆x йўл қўйиладиган оғишига боғлиқ равишда қабул қилинади ва қуйидагича ифодаланади:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишδx ≤ ∆x/5.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишБунда, шкаланинг ёки механик ўлчашлар воситаси саноқ қурилмасининг энг кичик бўлинмаси, назорат қилинадиган параметр чекининг 0,1 бўлагидан ортиқ бўлмаслиги керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш301. Қурилиш конструкцияларининг геометрик аниқлигини назорати, шунингдек теодолит, пўлат рулеткалар ва нивелирлар ёрдамида ҳам амалга оширилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишd ≤ 100 масофа учун бурчак хатолиги mβ ≤ 4″,чизиқли хатолиги md ≤ 2 mm бўлган ўлчашларнинг жами ўртача квадратик хатолигини қуйидаги ифода бўйича қабул қилишга йўл қўйилиши керак:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишδx ≤ ∆x/3.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш302. Аниқлик назоратини бажариш учун ўқларни ёки уларнинг створларини маҳкамлаш белгиларининг жойлашиш схемалари, монтаж горизонтида режалаш ориентирларининг текисликдаги ҳолати ҳамда координата ўқларига боғлаган ҳолда конструктив элементларнинг чизмалари бошланғич ҳужжатлар ҳисобланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишАгар йиғма конструкциялар элементларининг ўқлари (текисликлари) ташқи координаталар ўқлари элементларига боғлаш нолдан фарқ қилган холда жойлашган бўлса, у ҳолда бу элементларнинг ташқи қирралари, чеккалари ўлчамларини ва ҳолатини назорат қилиш керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш303. Бино конструкцияларини текисликдаги ҳолатининг геодезик назорати, эталонлаштирилган ўлчаш асбоблари ёки махсус андозалар қўлланилган ҳолда ўқлар, ўрнатувчи ёки монтаж нишон чизиқлар (рискалар) орасидаги ҳамда монтаж қилинадиган деталлар қирралари (текисликлари) орасидаги масофаларни ўлчаш орқали амалга оширилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш304. Ободонлаштириш, вертикал текислаш, йўл кўтармасига тайёрланган майдон, хандақ, котлован, кўтарма ва бошқа шунга ўхшаш ер ишларининг аниқлиги бўйича назорат текислик ва баландлик бўйича амалга оширилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш305. Қуриладиган иншоотни режаланган нуқталарининг (картограмма квадратларининг учлари, котлованларнинг габаритлари, хандақларнинг бурилиш бурчаклари ва бошқа шунга ўхшаш) сонини 10 фоиздан кам бўлмаган ҳажмдаги нуқталарининг текисликдаги ҳолати назорат қилиниши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҚўлда текисланадиган пойдевор асосининг ер баландлиги ёппасига назорат қилиниши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишКотлован тубини баландлик бўйича текисланишини назорати геометрик нивелирлаш орқали бажарилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш306. Пойдеворларни ўрнатиш аниқлиги текислик ва баландлик бўйича амалга оширилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишПойдеворларнинг текисликдаги ҳолати олдинги узатилган ориентирлардан, пойдеворларнинг геометрик ўқларигача бўлган масофани ўлчаш орқали ўрганилиши, шунингдек пойдеворлар ўқлари орасидаги масофа, баъзан юк кўтарувчи деворларнинг кесишган жойлари, ўрнатиш деталлари ва анкер болтлари асосининг ҳолати ўрганилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш307. Қамраб олинган (навбатдаги) иш бўйича, ўрнатилган пойдеворларнинг умумий ҳажмидан камида 5 фоизи назорат қилиниши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш100 kv. m гача бўлган майдонда баландлик бўйича битта белги (отметка) ўрганилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш308. Пойдевор конструкцияларининг вертикаллиги, элементлар ёки бир турдаги элементлар қаторининг баландлиги бир метр дан ортиқ (агар лойиҳа ҳужжатларида бошқа махсус талаб қўйилмаган бўлса) бўлганда, шовун билан рейка ёки адилак ёрдамида ўрганилиши, съёмка вақтида назорат қилинган элементлар назоратга олиниши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш309. Биноларнинг ер устки қисмини ўрнатиш аниқлигини назорати текисликда ва баландлик бўйича амалга оширилиши керак. Текисликда монтаж қилинган элементлар орасидаги масофа ўлчанади ва элементлар орасидаги масофани ва уларнинг ўқларга боғланганини ҳисобга олган ҳолда, йўл қўярли оғишлар ҳисоблаб чиқилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш310. Биноларнинг ер устки қисмини ташқи қисмларини қуриш аниқлигининг назоратини амалга ошириш усуллари ва услублари мазкур ШНҚда келтирилган.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш10-боб. Муҳандислик тармоқлари ва ер ости муҳандислик коммуникациялари трассаларини ётқизишдаги геодезия ишлари
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1-§. Муҳандислик тармоқлари ва ерости муҳандислик коммуникациялари трассаларини жойга кўчиришга тайёрлаш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш311. Муҳандислик тармоқларини ётқизишнинг геометрик аниқлигини таъминлаш учун уларнинг трассалари бўйлаб текислик ва баландлик бўйича режалаш асослари пунктлари маҳкамланади ва уларнинг координаталари керакли аниқликда мазкур ШНҚга асосан аниқланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш312. Босимсиз қувурўтказгичлар трассалари бўйлаб ҳар 0,5 km дан кам бўлмаган масофада ва трассанинг бурчакларига яқин жойларда доимий девор ёки грунт реперлари ўрнатилиши керак. Уларнинг белгилари (отметкалари) қуйидагича аниқланади:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишқувурўтказгич қиялиги i ≤ 0,008 бўлганда, III синф нивелирлаш орқали;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишқиялиги i > 0,005 бўлганда, IV синф нивелирлаш ҳамда нивелирлашнинг юқорироқ синфдаги реперларига боғлаган ҳолда, узунлиги 1 km гача бўлган техникавий нивелирлаш йўли орқали.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш313. Жойга кўчириш қуйидагиларга тааллуқли:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишмуҳандислик тармоқлари трассасининг бурилиш бурчаклари;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишмуҳандислик тармоқлари уланадиган ва бирикадиган жойлар, қудуқлар, арматура, бирлаштирилган қистирмалар учун эса қўшимча равишда асосий муҳандислик тармоғининг ўқи.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишМуҳандислик тармоқларининг бошқа чизиқли иншоотлар билан кесишиш жойи белгилаб қўйилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш314. Муҳандислик тармоқлари трассаси лойиҳасини жойга кўчириш учун қуйидаги маълумотлар керак:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишмуҳандислик тармоғи лойиҳа ўқи ва шу билан бирга қурилишни геодезик асосининг текислик ва баландлик пунктлари туширилган муҳандислик-топографик режа;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишдавлат геодезик тўри пунктлари ва реперлари ёки трасса ўтказилган ҳудуддаги шаҳар геодезик тўри ёки трасса олди текислик-баландлик тўрларининг координаталари ва баландликлари;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиштрассанинг бошланиш ва охирги нуқталари, унинг бурилиш бурчаги учининг текислик-баландлик координаталари;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиштрассани тўғри чизиқли участкаларининг узунлиги;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиштрассани эгри чизиқли участкаларининг элементлари;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш315. Муҳандислик тармоқларини жойга кўчириш усули, уларнинг элементларини текислик ва баландлик ҳолатининг аниқлигига, лойиҳавий нишабликка риоя қилиш техник талабларга биноан аниқланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишЖойга кўчириш тегишли синфлардаги текислик ва баландлик геодезик асос пунктларига нисбатан амалга оширилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҚурилиш бўлган ҳудудда муҳандислик тармоқларини текисликда жойга кўчириш муҳандислик-топографик режада кўрсатилган биноларга нисбатан амалга оширилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш316. Муҳандислик тармоқларини жойга текисликда кўчиришни график тайёрлаш, қурилиш бўлган ҳудуднинг муҳандислик тармоқлари ўқининг ҳолати туширилган 1:500 ёки 1:1000 масштабдаги, муҳандислик топографик режалари асосида бажарилишига йўл қўйилади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишЎқлар нуқталарининг текисликдаги ҳолати аниқ ўлчанадиган тафсилотлар контурларигача бўлган учта, тўртта масофа билан аниқланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишАгар график усулнинг аниқлиги, ер остида ётқизилган тармоқлар мавжуд бўлган кўча ва тор кўчаларда муҳандислик тармоқларини кўчириш учун етарли бўлмаса, у ҳолда лойиҳавий ва мавжуд муҳандислик тармоқлари орасидаги минимал масофага белгиланган йўл қўярли чекга риоя қилинганлиги ўрганилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш317. Лойиҳани жойга кўчиришга график тайёргарликда, капитал бинолар бурчаклари ва бўртиқлари, бино фасадлари бўйлаб жойлашган нуқталардан аниқ таянч контурлари ва нуқталари сифатида фойдаланилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишАниқ кўриниб турадиган контурлар бўлмаганда, трасса бўйлаб геодезик асос ўтказилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш318. Муҳандислик тармоқлари трассасини текисликда жойга кўчириш учун аналитик тайёргарлик, доимий геодезик асос пунктларига нисбатан амалга оширилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишМуҳандислик-топографик режада геодезик пунктлар ва муҳандислик тармоқларининг лойиҳавий ҳолати кўрсатилган бўлиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишТрасса ўқининг текисликдаги координаталари аналитик йўл билан ҳисоблаб чиқилиши ёки график йўл билан аниқланишига йўл қўйилади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш319. Аналитик тайёргарликда трасса нуқталарини жойга кўчириш қуйидаги усуллар билан ҳисобланади ва амалга оширилиши керак: қутбий, чизиқли ёки створ кесиштириш ва перпендикуляр.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишТрассани жойга кўчириш учун керакли маълумотлар, унинг бурилиш нуқталари координаталари бўйича, геодезик тўрнинг энг яқин пунктларидан ҳисоблаб чиқарилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишТрассанинг оралиқ нуқталари худди створ нуқталари каби кўчирилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишКўчирилиш жойга кўчирилган энг яқин нуқтадан ўлчашлар орқали назорат қилиниши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш320. Қутбий усул очиқ жойда электрон тахеометр, металл рулетка ёки лазер рулеткаси билан биргаликда теодолит ёрдамида режалашда қўлланилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш321. Геодезик ёки геодезик режалаш асоси пунктларига, капитал қурилиш биноларига яқин жойлашган трасса нуқталарини кўчиришда, чизиқли кесиштириш усулидан фойдаланишга йўл қўйилади.

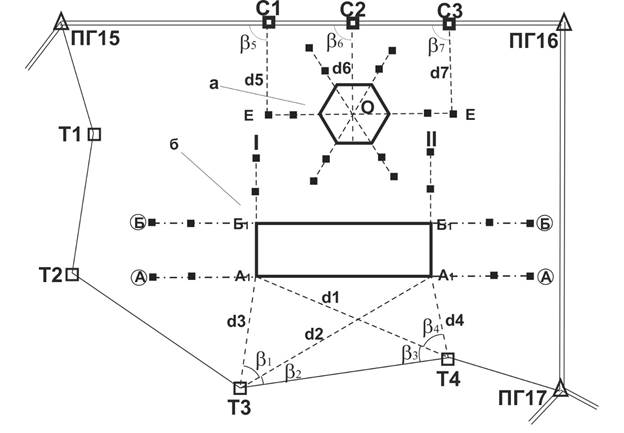

Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишКесиштириш томонларининг узунлиги 50 m гача бўлишига йўл қўйилади, томонлар сони учтадан кам бўлмаслиги, кесиштириш учида бурчаклар 30о дан 120о гача бўлиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишКоординаталари маълум бўлган нуқталар сони етарли бўлганда створли кесиштириш усули қўлланилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш322. Перпендикуляр усулидан, муҳандислик тармоқлари ўқини унга яқин жойлашган геодезик тўрлар, трасса олди теодолит йўли ёки бинолар орасидаги створ чизиқларини кўчиришда фойдаланилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишПерпендикуляр узунлиги 4 m дан ортиқ бўлганда, нуқтани жойга кўчириш чизиқли кесиштириш орқали назорат қилиниши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш323. Рулетка ёрдамида жойда, координаталар бўйича ҳисобланган ёки режадан бевосита олинган чизиқларнинг берилган узунлигини қуришда, тузатмалар қиймати кесма узунлигининг 1:10000 қисмига етадиган бўлса, уларга қиялик (қиялик бурчаги 1,5 градусдан ортиқ бўлганда), ҳарорат ва компарирлаш учун тузатишлар киритилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишЧизиқларнинг кесмаларини жойга кўчириш 1:2000 дан ортиқ бўлмаган нисбий хатоликда амалга оширилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишТрасса ўқи, трассанинг бурилиш бурчаклари ва мавжуд ер ости тармоқлари ва муҳандислик коммуникациялари билан кесишган жойлари штирлар, қозиқлар ва шу кабилар билан маҳкамланиши, уларнинг ҳолати эса қўшимча равишда параллел кўчирмалар ёки створ белгилари орқали қайд қилиниши ва жойдаги предметларга боғлаш схемасида расмийлаштирилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш324. Ер остида ўтказилган ўқни траншеяли иҳота деворининг тахтасига маҳкамлашга йўл қўйилади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишИҳота девори трассани тўғри чизиқли участкаларининг ҳар 40 — 50 m оралиғида, ҳамда бурилиш жойларида, қудуқлар, камералар ўрнатилган жойларда жойлаштирилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш325. Трассани текисликда режалашнинг тўғрилиги қизил чизиқлар нуқталарига, тор кўчалар ўқига нисбатан мавжуд аниқ контур нуқталаридан, трасса олди теодолит йўлидан ва геодезик тўрларининг энг яқин пунктларидан аниқланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2-§. Муҳандислик тармоқларини ётқизишдаги геодезик режалаш ишлари
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш326. Босимсиз қувурўтказгичларни монтаж қилишдан олдин, қўшимча реперларни баландлик бўйича режалашларда нивелирдан ҳар иккита яқин реперларгача бўлган масофа 100 m дан ортиб кетмайдиган қилиб ўрнатиш керак, уларнинг баландликлари яқин реперлардан техникавий нивелирлаш орқали аниқланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш327. Траншея устидан трассага кўндаланг ҳолда П-шаклидаги ёғоч конструкциялар кўринишида, қурилиш иҳоталари ўрнатилади: тилинган (кесилган) тахта траншеянинг қарама-қарши томонларига ўрнатилган иккита устунга горизонтал ҳолда маҳкамланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш328. Трасса ўқи траншеяга теодолит ёки шовун ёрдамида иҳоталарни створ нуқталари ёки бурилиш нуқталари орасида тортилган симдан проекцияланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш329. Траншеянинг таг қисми лойиҳада белгиланган қияликка асосан доимий ва юрувчи визиркалари, оптик нивелирлар ёки лазерли нишабни қайд қилувчилар ёрдамида режалаштирилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишИҳота деворларига михлар ёрдамида маҳкамланган доимий визиркаларнинг белги (отметка)лари нивелир ёрдамида траншея тагининг лойиҳавий нишаблигини ҳисобга олган ҳолда аниқланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишДоимий визиркаларнинг белги (отметка)лари айирмаси қуйидаги формулага асосан аниқланади:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишh = id,
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбу ерда:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишi — траншеянинг лойиҳавий нишаблиги;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишd — визиркалар орасидаги масофа, m.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш330. Юрувчи визиркасининг баландлиги (узунлиги) доимий визирка тепаси ва траншея таги белгилари (отметкалари) айирмаси сифатида аниқланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҚиялиги 0,001 га тенг ёки ундан кам ўзи оқар трубопроводлар асосини баландлик бўйича режалаш 5 mmдан ошмайдиган хатоликда бажарилиши, асосни батафсил тайёрлашни нивелир ёрдамида амалга ошириш керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш331. Қудуқ учун котлованни режалаш, қудуқ марказини маҳкамлашни, траншея қиррасидан 0,6 m дан 0,7 m гача масофадаги қозиқлар билан маҳкамланган иҳоталарни ўрнатишни, белгиларни (отметкаларни) ва ўқларни иҳоталарга узатишни ўз ичига олиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш332. Босимли қувурўтказгични ётқизишда, қувурларни баландлиги ва қиялиги бўйича (маяклар бўйича) тайёрланган асосда ётқизиш назорати адилак ёрдамида, кейинчалик қуриладиган қудуқлар ва бурилиш нуқталари ўрнида ўрнатиладиган юрувчи ва доимий визиркалар ёрдамида, нивелир ва рейка ёрдамида амалга оширилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш333. Адилак бўйича ётқизиш ҳар бир қувурни алоҳида ўрнатиш орқали амалга оширилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш334. Визиркалар ёрдамида қувурлар ётқизилганда доимий визиркалар кейинчалик қуриладиган қудуқларнинг иҳоталарида, бурилиш нуқталарида ўрнатилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишЁндош иҳоталари орасида ўқлар бўйича сим тортилиши лозим. Бу симдан шовунлар ёрдамида ўқ траншея тубига проекцияланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҚувурларни ётқизиш учун белги (отметка)ларни иҳоталарга маҳкамланадиган махсус таёқлар орқали олиниши лозим. Махсус таёқлар қувур тепасининг лойиҳавий баландлик белгисидан бир метр га каррали баландликда маҳкамланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш335. Маяклар ўрнатилишида уларни сақлаш бўйича чора-тадбирлар кўрилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш336. Асоснинг ҳақиқий белги (отметка)лари лойиҳа ҳужжатларига тўғри келиши текширилгандан сўнг трубаларни ётқизишга йўл қўйилади:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиштраншея туби — каналсиз ётқизишда;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишканал туби — каналли ётқизишда;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиштаянч конструкцияларининг белги (отметка)лари — ер устида ётқизишда.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш337. Горизонтал текисликда қувур ўқларининг тўғри чизиқлилиги ип бўйича, теодолит билан, лазер ёки ёруғлик нури бўйича; нишабликлар тўғрилиги — визиркалар бўйича, нивелир билан ёки лазерли қияликни қайд қилувчи билан ўрганилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш338. Қувурўтказгичларни вертикал ёки горизонтал текисликда тўғри чизиқдан оққан ҳолда ётқизишга йўл қўйилмайди.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҚувурўтказгичларнинг текислик ва баландлик бўйича лойиҳавий ҳолатдан оғиши чекли қийматлардан ошиб кетмаслиги керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш339. Диаметри 1000 mm ва ундан ортиқ қувурўтказгичлар учун, жойнинг рельефига боғлиқ равишда, қурилиш йўлагини дастлабки текислаш кўзда тутилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш340. Босимсиз қувурўтказгичлар ва коллекторларни фойдаланишга қабул қилиш, уларнинг вертикал ва горизонтал текисликларда лойиҳа ҳолатига риоя қилиниши билан бирга текшириш ва қудуқлардаги лотокларнинг белгиларини (отметкаларини) инструментал текшириш билан бирга олиб борилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишБунда, лотоклар белгиларининг (отметкаларининг) лойиҳадан оғиши ±5mm дан ортиқ бўлмаслиги керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишГазўтказгич тармоқларини ётқизишда, қувурлар ётқизилишининг тўғрилиги газўтказгичнинг барча тугун нуқталари ва ер ости иншоотлари билан кесишган жойларини нивелирлаш орқали текширилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш341. Иссиқлик тармоқлари трубаларининг ётқизилишини тўғрилиги, қувурўтказгичларнинг текисликдаги ҳолатини инструментал ўрганиб, баландлик бўйича эса, ётқизилган қувурўтказгичнинг барча тугун нуқталарини ва унинг ер ости иншоотлари билан кесишган жойларини нивелирлаш орқали назорат қилиш керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш342. Кабелли каналларни қуриш жараёнида, қувурўтказгичларни ётқизиш ва кузатиш қурилмаларини ўрнатишнинг жараёнлар бўйича назорати амалга оширилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишЖараёнлар бўйича назорат, қувурларни ётқизиш чуқурлигини ва уланган жойларининг сифатини, қувурўтказгичнинг тўғри чизиқлилигини, горизонталлигини ва кузатиш қурилмаларининг вертикаллигини, ўрганишдан иборат бўлиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш343. Шаҳар чегарасидан ташқарида ер ости кабел алоқа линиялари трассалари қўриқлаш-огоҳлантириш белгилари бўлган кўрсатувчи (опознавательный) устунлар билан белгиланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3-§. Қувурўтказгичларнинг лазер асбобларини монтаж қилиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш344. Қурилиш ва муҳандислик тармоқларини (канализация, сувўтказгич, газўтказгич, магистрал қувурўтказгичлар) ётқизиш аниқлигини назорат қилиш жараёнида, лойиҳа йўналиши ва қиялигига риоя қилиш учун мосламалар билан лазерли асбобларни қўллашга йўл қўйилади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш345. Лазерли нивелирнинг модели, визир трубасининг аниқлик синфи ва асбобнинг ишчи тавсифини ҳисобга олган ҳолда танланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш346. Лазерли асбоблар ёрдамида ер ости муҳандислик тармоқларини ётқизиш тайёрланган траншеяда, қия лазер нурига нисбатан, оптикавий усулдан умуман фарқ қилмайдиган усулда бажарилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш347. Траншеяни қазиб бўлгандан сўнг унинг тагига қувурўтказгичнинг узунлиги 100 — 150 m гача бўлган тўғри чизиқли участкасининг бошланғич ва охирги ўқларининг нуқталари жойга кўчирилиши ва қозиқ (штир) билан маҳкамланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишШтирларнинг ёки қозиқларнинг-маякларнинг юқори қисмига нивелир ёрдамида қувурўтказгичнинг лойиҳавий белги (отметка)си ўрнатилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишЛазерли асбоб узатилган ўқ нуқталари створининг давомида, қувур ётқизилаётган томондаги ўқлар нуқтасидан 0,3 дан 0,5 m гача масофада ўрнатилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишЛазер нури тўпламининг ўқи, қозиқ-маяк устида қувурни геометрик маркази баландлигига тенг баландликда ўрнатилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишЛазер тўплами навбатма-навбат қозиқ-маякларга қўйилган рейкаларга тўғриланиши ва иккала рейкаларда маяклар устидаги лазер изининг баландлиги баравар эканлиги текширилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш348. Ётқизишга тайёрланган қувурнинг чеккасида, маркази қувурни геометрик маркази кесими билан аниқ туташадиган маркали андоза ўрнатилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҚувурётқизгич ёрдамида қувур траншеяга туширилиши, қувурнинг бир томони олдин ётқизилган қувурўтказгичнинг чеккаси билан уланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҚувурнинг бўш томони, қувурўтказгич ўқи бўйича ориентирланган марка маркази лазер тутами билан туташиши бўйича ўрнатилиши керак. Шу ҳолатда труба маҳкамланиши, унинг ичидан марка чиқариб олиниши керак. Худди шу тарзда кейинги қувурлар ҳам монтаж қилиниши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш349. Агарда лазер тўпламини қувурўтказгичнинг бўйлама геометрик ўқига туташтириб бўлмаса, асбоб штативда қувур ўқидан паст ёки тепада ёки труба устига ўрнатилади ва лазер нурини қувур ўқига параллел силжитилган монтаж ўқига ориентирланиши лозим. Лазер нури ҳолатига асосан назорат маркалари қувурнинг ичига ва тепасига тегишли конструкциядаги тагликларга ўрнатилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш350. Лазер асбобини траншея тубида ўрнатиш учун, асбоб баландлигини 30 дан 200 cm гача ўзгартира оладиган штангали штатив ёки консолли штатив қўлланилиши керак. Асбобни қувур ичида маҳкамлаш учун тиргакли тагликдан фойдаланилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш11-боб. Геодезик ижроий съёмкалар
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1-§. Бинолар қурилишидаги ижроий геодезик съёмкалар
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш351. Ижроий съёмканинг бажариладиган жойлари, нуқталари, параметрлари, усуллари, бажариш тартиби ва ҳажми лойиҳа ҳужжатларига биноан ИБЛ (ГИБЛ)да белгиланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш352. Ижроий съёмка учун бошланғич геодезик асос сифатида қурилиш учун геодезик режалаш асоси белгилари, ўқларни маҳкамлаш белгилари, конструкциядаги монтаж нишон чизиқлари (рискалари) қабул қилиниши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишСъёмка бошлангунга қадар бошланғич асос белгиларининг жойлашган ўрни (ҳолати) ўзгармаганлиги ўрганилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш353. Ижроий схемалар тузиш учун лойиҳа ҳужжатларининг чизмалари (қаватлар, коммуникациялар режалари, профиллар ва бошқалар)дан фойдаланилиши, уларга ижроий съёмка маълумотлари туширилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш354. Ижроий съёмка натижалари бўйича, ГОСТ 23615-79 ва ГОСТ 23616-79 талабларига биноан аниқликни баҳолаш бажарилишига йўл қўйилади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишАниқлик кўрсаткичи сифатида ўрта арифметик ва кичик ёки умумлаштирилган ҳолда танлаб олинган миқдорларнинг ўртача квадратик оғиши S қўлланилиши, ўлчанган оғишлар сони чекланган тақдирда эса, уларнинг тебраниш кенглиги (амплитудаси) R, яъни максимал ва минимал ўлчанган оғишлар айирмаси олиниши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш355. Нормал оғишларга яқин бўлган ҳақиқий тақсимлашда ва S нинг аниқ характеристикаларини аниқлашда, уларни ∆ чекланиш билан қуйидаги шарти бўйича солиштиришга йўл қўйилади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш∆ ≥ 2tS ,
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбу ерда:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишt — қабул қилиш камчилиги q қийматига боғлиқ равишда қабул қилинадиган коэффициент.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишq = 0,25 фоиз бўлганда t = 3 ва q = 0,65 фоиз бўлганда t = 2,7 бўлади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҚолган барча ҳолларда ўлчанган оғишлар чекли қийматлар ва йўл қўйиладиган оғишлар билан таққосланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш356. Танлаб олинган кўрсаткичлар сони 5 — 10 га тенг бўлганда, тебраниш кенглиги (амплитудаси) қуйидаги ифодани ҳисобга олган ҳолда таққосланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишR ≤ А S,
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбу ерда:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишА — танлаб олинган кўрсаткичлар сони 5,6,7,8,9,10 бўлганда тегишли равишда 4,89; 5,04; 5,16; 5,26; 5,34; 5,43га тенг бўлган коэффициент.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш357. Тупроқдан қилинган иншоотларнинг ижроий съёмкасида, текисликда қуйидагилар съёмка қилиниши керак: котлованларнинг қирралари, траншеялар, планировкани шакллантирувчи текисликларнинг чегаралари.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҚирраларнинг юқори ва пастки қисмлари съёмкаси ўйилмаларнинг чуқурлиги ёки кўтармаларнинг баландлиги 3 m дан ортиқ бўлган ҳолда бажарилиши керак. Бошқа ҳолларда фақат қирранинг пастини съёмка қилиш лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишБаландлик бўйича котлованларнинг юқори ва пастки контурлари, пойдевор асоси белгиларининг ўзгариш жойлари, қувурлар съёмка қилинишига йўл қўйилади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишПойдевор асосининг ижроий съёмкасида:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбиринчи босқичда — асосларнинг ўлчамлари (габаритлари) ва ўқларга боғланганлиги, тозалашдан ёки бетон қуйилишдан олдин асосларнинг белги (отметка)лари аниқланиши керак;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишиккинчи босқичда — худди ўша геометрик параметрлар лойиҳа қийматларига етказилгандан сўнг аниқланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш358. Қозиқли пойдеворлар қўлланилганда ва қозиқлар бир қаторда жойлашганда, уларнинг бўйлама ўқларига нисбатан оғишини ўлчаган ҳолда, барча қозиқлар съёмка қилиниши керак, чеккадаги қозиқлар эса бўйлама ва кўндаланг ўқларга нисбатан съёмка қилиниши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш359. Қозиқлар икки ва уч қаторда жойлашганда чеккалардаги қозиқлар уларнинг бўйлама ўқларига нисбатан оғишини ўлчаган ҳолда, қаторларнинг боши ва охирида жойлашган қозиқлар эса бўйлама ва кўндаланг ўқларга нисбатан съёмка қилиниши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш360. Узлуксиз қозиқли майдонда чеккалардаги қозиқлар майдон массиви контурининг ўқига нисбатан, бурчакларда жойлашганлари эса — бўйлама ва кўндаланг қозиқларга нисбатан съёмка қилиниши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишДиаметри 0,5 m дан ортиқ бўлган айлана қозиқлар, бурғилаб киритиладиган қозиқлар ва кўприклар қурилишида кондукторлар орқали тушириладиган қобиқ қозиқлар бўйлама ва кўндаланг ўқларга нисбатан съёмка қилиниши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш361. Қозиқларнинг баландлик бўйича лойиҳавий ҳолатдан оғиши 2 cm дан 3 сm гача аниқликда аниқланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш362. Тушириб қўйиладиган қудуқлар ва кессонларни ижроий съёмка қилишда, текисликдаги съёмка икки босқичда бажарилиши керак: биринчи босқичда кўндаланг кесимларнинг габаритлари (узунлиги, кенглиги, бурилиш радиуси, диагоналлари), лойиҳанинг қўшимча талабларида эса деворларнинг қалинлиги ҳам ўлчаниши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш363. Иккинчи босқичдаги съёмка қилишда қудуқлар ва кессонлар ўқи оғишлари жойда маҳкамланган режалаш ўқларидан ўлчаниши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҚудуқлар ўқларининг вертикалдан силжишини, уни туширилган чуқурлигининг 0,1 қисмига тенг бўлган интервалларда, аммо 1 m дан ортиқ бўлмаган ҳолда ҳамда охирги чуқурликда аниқланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш364. Баландлик бўйича съёмка, чўкиши ва грунтлар силжиши эҳтимоли бўлган зоналардан ташқарида жойлашган реперларда бажарилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишБаландлик бўйича съёмка қилинадиган жойлар лойиҳа ҳужжатида кўрсатилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишСилжишлар ва белги (отметка)лар cm ларгача аниқликда ёки қудуқлар ва кессонлар ўлчамлари ва габаритларига нисбатан фоизда аниқланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш365. Опалубкалар ва тутиб турувчи ҳавозаларнинг ижроий съёмкасида қуйидаги оғишлар аниқланиши ва схемаларда кўрсатилиши керак:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиштаянчлар орасидаги эгилувчан элементлар масофаларидаги, вертикал тутиб турувчи конструкцияларнинг 1 m узунликдаги ва бутун оралиққа ҳар 1 m интервалидаги боғланишлари;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишвертикалдан ёки опалубка текислигининг лойиҳавий қиялигидан ва уларнинг кесишиш чизиғидан 1 m га ва конструкциянинг бутун баландлигига 1 m дан кам бўлмаган интервалдаги оғишни;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишпойдевор опалубкаси, деворлар, устунлар, тўсинлар, таянч устунлар, аркалар ўқлари оғишини;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишдомкратлар рамалари устунлари ҳолатининг ва домкратлар ўқларининг вертикалдан оғишини;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишиншоот ўқига нисбатан сурилган ва ўрни алмаштирилган опалубка ўқидаги оғишни;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиштўсинлар, устунлар, деворлар опалубкалари ички ўлчамларининг лойиҳа ўлчамларидан оғишини.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш366. Схемаларда юқоридаги гумбаз текисликлари белгиларининг ёки ишчи полнинг сирғанма опалубка юзасининг фарқи, сирғанма опалубканинг конуссимонлиги, лойиҳада алоҳида кўрсатилган ҳолатларда эса, икки метрли оралиқда опалубканинг нотекисликлари кўрсатилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишОхирги ҳолатда ўлчашлар икки метрли рейка текислигидан, маълум йўналишда текисликни бир вақтда ўлчаш амалга оширилиши керак. Бунда, икки метрли рейкани текшириладиган текисликка қуйидаги тартибда қўйиб борилиши керак: 0-дан 2 m гача; 1-дан-3 m гача; 2-дан — 4 m гача ва бошқалар.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш367. Монолит темир-бетон конструкцияларнинг ижроий съёмкасида текисликларнинг ва улар кесишган чизиқларнинг вертикалдан ёки пойдеворлар конструкциялари, деворлар, устунлар, горизонтал текисликларнинг лойиҳавий қиялигидан оғиши аниқланиши ва схемаларда кўрсатилиши, съёмка конструкциянинг бутун баландлиги ёки участка текислигининг баландлиги бўйича бажарилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишСъёмка нуқталари орасидаги интервал, агарда лойиҳа ҳужжатларида бошқа талаблар кўзда тутилмаган бўлса, 1 m билан чегараланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишСирғанма опалубка усули билан қуриладиган монолит турар-жой биноларида съёмка бажарилиши ва схемаларда қуйидагилар кўрсатилиши лозим:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиштекисликда — деворлар кесишган жойлар;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбаландлик бўйича — оралиқлар, уймалар, туйнуклар ва полларнинг белги (отметка)лари.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш368. Йиғма элементларнинг ижроий съёмкасида режалаш ўқларига нисбатан пойдевор блоклари ва стаканлари ўқларининг лойиҳавий белгиси (отметкаси) ҳамда йиғма элементларнинг ўқлари ёки қирраларига нисбатан оғишлари аниқланиши ва схемаларда кўрсатилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишЛойиҳа ҳужжатларида белгиланган ҳолда, таянч майдонлари ўлчамлари ва конструкциялар элементлари орасидаги тирқишлар аниқланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш369. Ҳажмий блокли биноларда қуйидагиларнинг ижроий съёмкалари амалга оширилиши керак:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиштекисликда — блокларнинг бўйлама қирралари (чизиқли таянишда), бурчаклар (блоклар бурчаклар бўйлаб таянганда);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбаландлик бўйича — юк кўтарувчи деворларнинг таянч майдонлари.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш370. Саноат бинолари ва иншоотларида қуйидагилар қўшимча ижроий съёмка қилиниши керак:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиштекисликда — устундан тўсинларнинг ўқигача бўлган масофалар, краности рельсининг тўсин ўқидан силжиш масофаси;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбаландлик бўйича — тўсин тепаси ва рельслар бош қисми белгиларининг лойиҳадан оғиши аниқланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш371. Йирик панелли биноларнинг текисликдаги ижроий съёмкасида юк кўтарувчи ва чегараловчи деворлар, лифтлар, санитар-техник ва бошқа ҳажмий элементлар, том қоплама панеллари (плиталари) съёмка қилиниши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишБаландлик бўйича ҳарорат чоклари орасидаги чегарада том қоплама плиталарининг горизонталлиги ва таянч майдонларини ташкил этувчи, текисликда ёнма-ён турган элементлар белгиларининг бир-биридан фарқи аниқланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш372. Каркасли бино қурилишида қуйидагиларнинг ижроий съёмкаси бажарилиши керак:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишустунлар, ригеллар, тиргак плиталар, диафрагмалар, фермаларнинг текислик-баландлик ҳолати;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишюк кўтарувчи элементлар таянч майдончаларининг ўлчамлари;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишэлементлар орасидаги тирқишлар;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишюк кўтарувчи элементлар таянч майдончаларининг, чегараловчи конструкцияларнинг ва ташқи деворларнинг горизонталлиги.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш373. Тирқишларнинг қийматлари, юк кўтарувчи элементлар таянч майдончаларининг ўлчамлари, элементлар ўқларининг бир-бирига тўғри келмаслиги ёки текислик юзаларининг бир-бирига мос келмаслиги, элементлар ўқларининг вертикалдан оғиш қиймати, ўрнатиш деталларининг ва қудуқларнинг анкер болтларига тўғри келган ҳолати бевосита ўлчашлар билан ўрганилиши ҳамда ўқлар ёки қирралар орасидаги масофани назорат қилиш билан ўрганилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш374. Лифтларнинг ижроий съёмкаси икки босқичда бажарилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш375. Биринчи босқичда шахтанинг қурилиш қисми бутун баландлиги бўйича назорат қилиниши лозим. Съёмка жараёнида қуйидаги оғишлар ўлчаниши керак:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишшахта деворларининг вертикал текисликдан оғиши, деворлар энининг лойиҳадаги қийматидан оғиши;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиштекисликда ҳар бир ярус кесимида диагоналларнинг фарқи;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишшахта деворларида агрегат ва блок хоналари полларидаги туйнукларнинг ўлчамлари ва жойлашган ўрни ҳамда шахтанинг барча баландлиги бўйича ўрнатиш деталларининг (металл каркас юзасига тиркаладиган зина майдончалари ва маршларининг чеккалари) ўлчамлари ва жойлашган ўрни;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишметалл каркас шахталарининг пастки рамаси ва белбоғининг горизонтал юзадан оғиши, устунларнинг — вертикалдан оғиши;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишшахта эшиклари оралиқлари ўқларининг умумий вертикал ўққа нисбатан оғиши;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбуферларни ўрнатиш учун тумбаларни таянч юзаларининг горизонтал текисликдан оғиши;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишанкерли буфер тагликларининг тумбаларида (йўналтирувчи текисликдан) қолдириладиган қудуқларнинг вертикал ўқлари оғиши.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишСъёмканинг иккинчи босқичида қуйидаги оғишлар ўлчаниши лозим:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишхоналардан йўналтирувчилар ва посангининг вертикалдан оғиши;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишхоналардан йўналтирувчилари (посанги)нинг бош қисмлари орасидаги ўлчамларнинг оғиши;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишйўналтирувчи текислигидан бункернинг вертикал ўқига ва тик чизиқдан ва шу каби оғишлар.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш376. Тош конструкцияларини ижроий съёмка қилишда қуйидагилар аниқланиши ва схемаларда оғиши кўрсатилиши керак:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишконструкцияларнинг ўлчамлари (қалинлиги), таянч юзалари, икки дераза орасидаги деворнинг, оралиқларнинг, дераза ва эшик ўринларининг, эни;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишўқлардан — ғишт териш бурчаклари ва капитал деворларни кесишган жойининг пастки кесимида, вертикалдан — ҳар бир қават чегарасида ва унинг баландлиги 2 қаватдан юқори бўлганда, бутун бинога;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишғишт териш қаторининг горизонталдан ҳар бир метрдан кам бўлмаган узунлик оралиғи;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбаландлик бўйича — том қопламасининг деворларга таянган майдонлари.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш377. Металл конструкцияларнинг ижроий съёмкасини асосан икки босқичда бажарилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишБиринчи босқичда пойдеворлар таянган жойлар, ўрнатиш деталлари, анкер болтларининг баландлик бўйича оғишларини ва силжишларини, лойиҳада (алоҳида) махсус кўрсатилганда, йириклаштирилган йиғишлардан кейин конструкцияларнинг габаритларини съёмкаси бажарилиши ва схемаларда кўрсатилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишАйрим ишлаб чиқариш бинолари турларида устунлар ва бошқа таянч фермалар, ригеллар, оралиқ қурилмалар, краности тўсинлари, пўлат тўшамалар, минора ва минорасимон иншоотлар, қувурлар, бункерларнинг, ҳар хил қурилмаларнинг ғилофлари, копёрлар, белбоғлар, траверслар ва шунга ўхшашлар съёмкаси икки марта (зарурий синовлар ўтказилгунча ва ундан кейин) бажарилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишИккинчи босқичнинг ижроий съёмкаси, уларнинг сонига боғлиқ бўлмаган холда, барча синовлар ўтказиб бўлингандан сўнг амалга оширилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишСъёмка бўладиган жойлар, съёмка натижаларини акс эттириш шакли, ўлчаш аниқлиги лойиҳа ҳужжатида белгиланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш378. Ёғоч конструкцияларнинг ижроий съёмкасида қуйидаги оғишлар аниқланиши ва схемаларда кўрсатилиши лозим:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишюк кўтарувчи конструкциялари ўлчамларида узунлиги бўйича, баландлиги бўйича, улар ўқлари орасидаги масофалардаги оғишлар;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишвертикалдан силжишлардаги таянч тугунлар марказларининг таянч майдонлари марказларидан оғишлар;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишўйилманинг чуқурлигидаги кўндаланг силжишларнинг ўлчовларидаги оғишлар.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш379. Полларни ижроий съёмкаси икки босқичда бажарилиши керак:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбиринчи босқичда пол элементларининг қуйидаги белгилари аниқланиши ва қайд қилиниши керак: асосларнинг тўшама қатламларининг, йиғма элементларнинг (шу жумладан, том қопламаси плиталарининг) ва бошқалар;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишиккинчи босқичда қандай материаллардан қилинганидан қатъий назар пол юзасининг белгилари қайд қилиниши керак. Бу босқичда полни ҳар бир элементи юзасининг барча йўналишларида, агар лойиҳа ҳужжатларида бошқа миқдор кўрсатилмаган бўлса, 1 m дан сийрак бўлмаган такрорланишда равонлиги ўрганилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишБажарилган ишлар тўғрилигининг мезони бўлиб, икки метрли тўғри чизиқли рейка ва поллар юзаси орасидаги масофа (бўшлиқ)нинг катталиги ҳисобланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш380. Биноларни қуришда ижроий съёмка ёрдамида қуйидагилар аниқланиши керак:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишэлементлар орасидаги тирқишлар, аввал ётқизилган элементларга монтаж қилинадиган элементлар таянч майдончаларининг узунликлари;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбир-бирига уланадиган элементларнинг бир ўқда ётмаслиги, элементлар юзаларининг бир-бирига мос келмаслиги;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиштик монтаж қилинган элементларнинг вертикалдан оғиши;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишқия монтаж қилинган элементларнинг лойиҳавий қияликдан оғиши.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш381. Қурилмалар ва қувурўтказгичларни монтаж қилиш учун қуриладиган пойдеворларнинг ижроий съёмкаси икки босқичда бажарилиши лозим:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбиринчи босқичда цемент қоришмаси қуйилишига қадар, пойдевор қистирмалари пайвандланишидан олдин баландлик съёмкаси бажарилиши керак. Биринчи босқич съёмкаси натижасига кўра қуйилган қоришманинг баландлиги аниқланиши лозим;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишиккинчи босқичда монтаж қилинган қурилмалар ижроий съёмка қилиниши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишТехнологик қурилмаларни монтаж қилиш учун ўрнатилган пойдеворнинг, ўрнатиш деталларининг, қистирмаларнинг ва анкер болтларининг баландлик бўйича ижроий съёмкаси, агар лойиҳа ҳужжатларида бошқа талаблар белгиланмаган бўлса, 1 mm гача аниқликда бажарилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишБаландлик съёмкаси геометрик нивелирлаш йўли билан, грунтлар чўкадиган зоналардан, ўрнатиладиган қурилмалар учун таянч қурилиш конструкциялари контурларидан ташқари зоналарда ўрнатилган реперлардан бажарилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҚурилмалар ва қувурўтказгичлар монтажи учун қуриладиган пойдеворларни текисликдаги ҳолатининг ижроий съёмкаси ўқлардан ёки уларга параллел бўлган чизиқлардан бажарилиши керак. Бу ориентирлар қистирма металл буюмларга чизиш ускуналари ёки кернлар ёрдамида туширилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишЭлементлар орасидаги тирқишлар (масофалар), монтаж қилинадиган элементлар таянч майдонлари узунлиги, элементларнинг бир ўқда ётмаслиги ёки текислик юзаларининг бир-бирига мос келмаслиги, вертикал эмаслик ҳамда ўрнатиш деталларининг ҳолати тўғрилигини, ўқлар ёки қирралар орасидаги масофаларни бевосита ўлчаб текшириш лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш382. Бинолар ва иншоотлар ижроий съёмкасида лазер асбобларидан, нивелирлардан, горизонталлар ҳосил қилувчи асбоблардан ва бошқалардан фойдаланиш керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2-§. Краности йўлларини ижроий съёмкаси
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш383. Краности йўлларининг ижроий съёмкасини бажариш рельсларнинг тўғри чизиқлилигини, улар ўқлари орасидаги масофани, рельслар бош қисми белгиларининг горизонтал текисликдан оғишини аниқлашни ўз ичига олиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш384. Рельс ўқлари орасидаги масофа компарирланган рулетка, лазер рулеткаси ёки билвосита ўлчаш усули орқали аниқланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишБилвосита ўлчаш усули бўйича темир йўл изининг эни, рельс ўқлари нуқталари координаталари бўйича аналитик йўл билан ҳисобланиши керак. Бу координаталар цехда тузиладиган ички режалаш тўри пунктлари орқали аниқланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш385. Рельсларнинг тўғри чизиқлилиги ва баландлик ҳолати, ҳар хил усуллар билан электрон тахеометрлар ёки редукциялаш қабул қилгичли қурилиш лазерли асбоблар ёрдамида аниқланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш386. Рельсларнинг лойиҳавий ўқи створида жойлашган (ёки параллел створда) горизонтал нур ёрдамида краности йўлларининг ижроий съёмкасини бажаришда лазер асбоби рельс изи оралиғининг бошланишида, махсус тагликка ўрнатилган ва ўша створдаги оралиқнинг қарама-қарши чеккасида ўрнатилган лазер бўйича ориентирланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишОриентирланган визир ёки лазер нури лойиҳа ўқига параллел бўлган вертикал текисликда, рельсдан 20 — 30 сm баландда жойлашиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишВизир ёки лазер нурини рельснинг лойиҳавий ўқи створи билан аниқ мослаштириш 2-3 яқинлашишда бажарилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишНурнинг оғиши 1-2 mm дан ортиқ бўлмаслиги керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш387. Рельсни съёмка қилиш оралиқнинг охирги нуқтасидан бошланади ва лазер асбобини навбатма-навбат берилган жойларга ўрнатиб, оралиқнинг бошланғич нуқтасида тугатилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш388. Рельс йўлларининг съёмкаси барча усулларда ҳам тўғри ва тескари йўналишларда (2 приёмда) бажарилиши лозим.

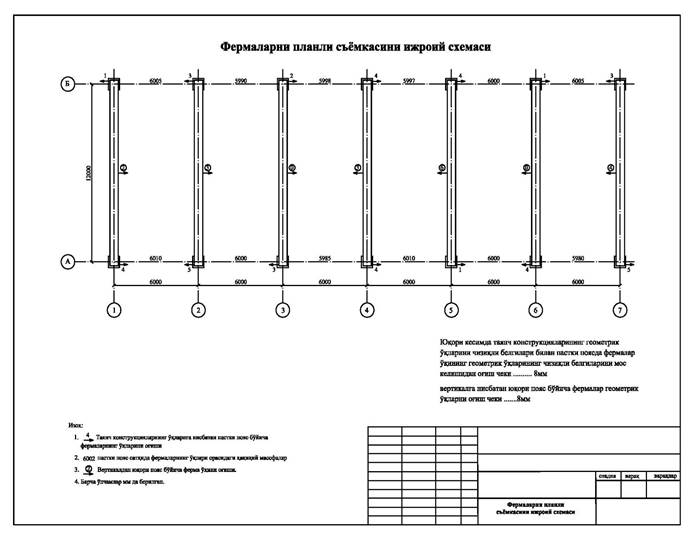

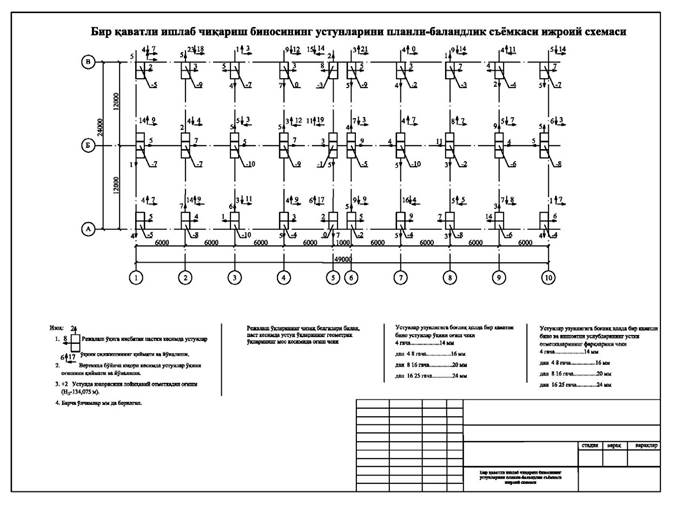

Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишБиринчи ва иккинчи приёмлар маълумотлари орасидаги фарқ 2-3 mm дан ошмаслиги керак. Оғишларнинг 2 та қийматидан ўртачаси ҳисоблаб чиқилиши керак.

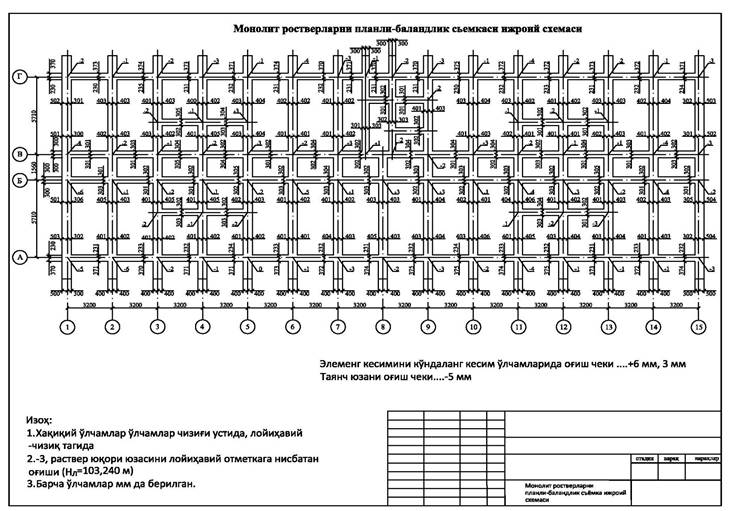

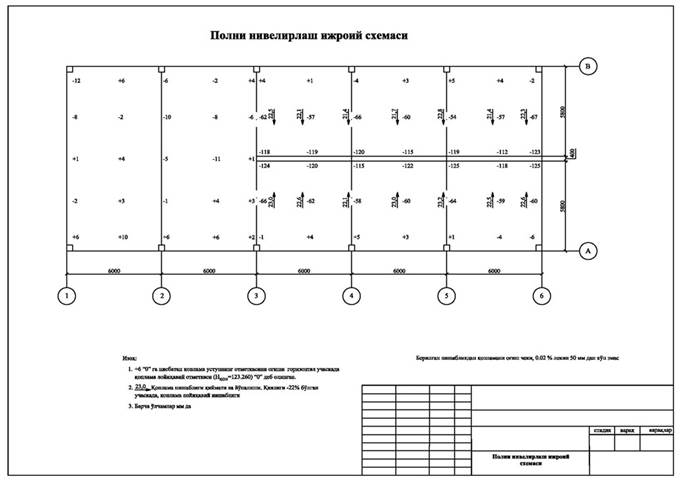

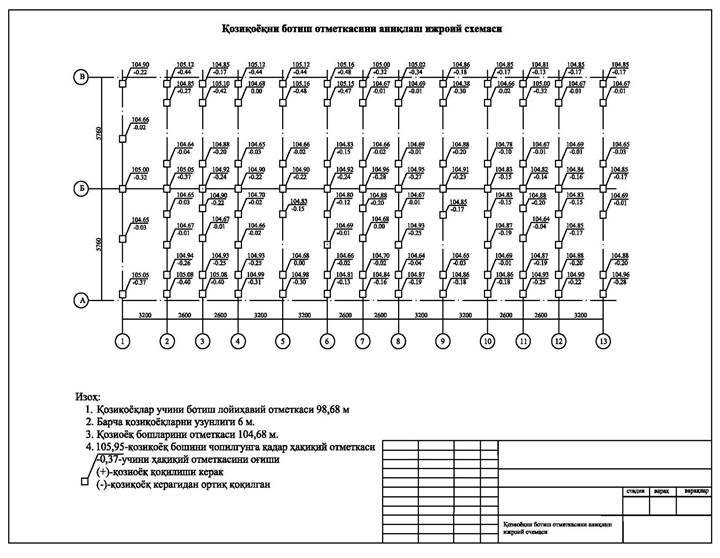

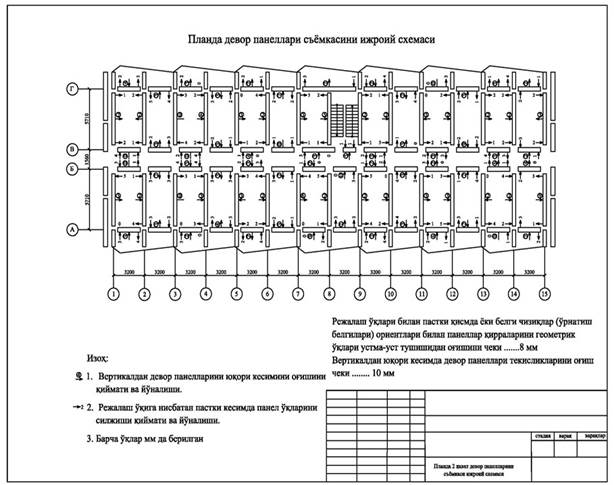

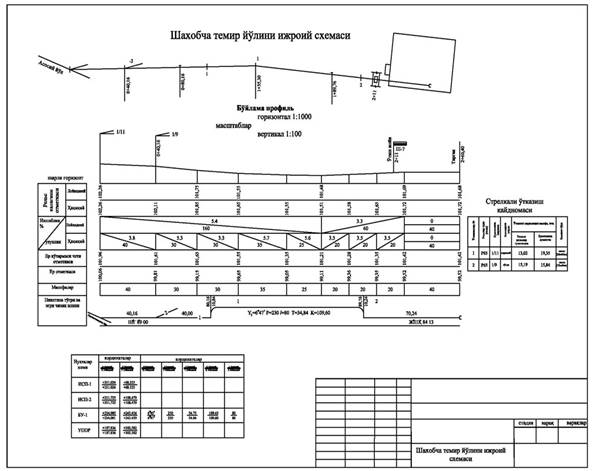

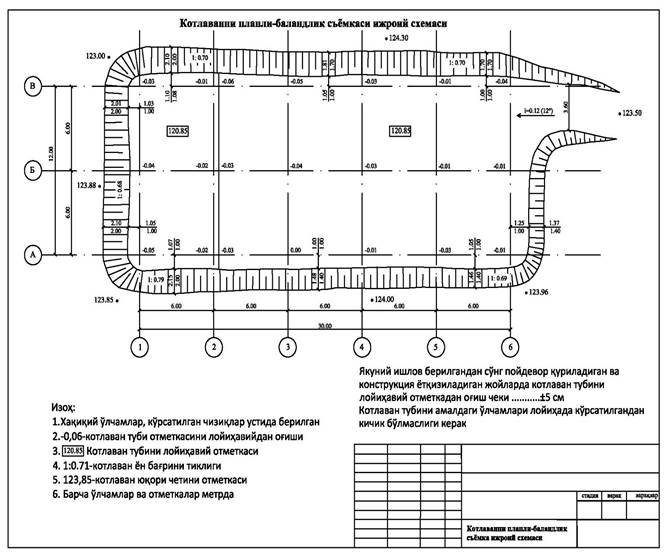

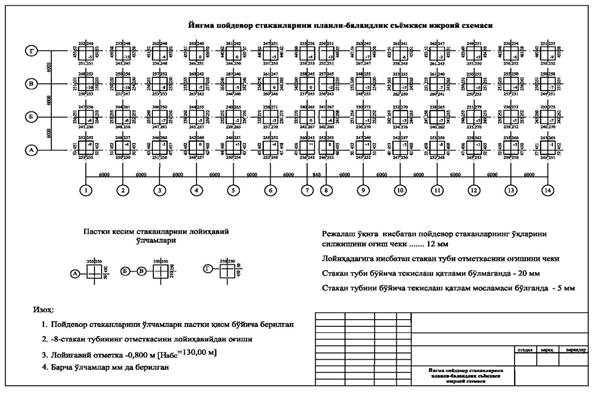

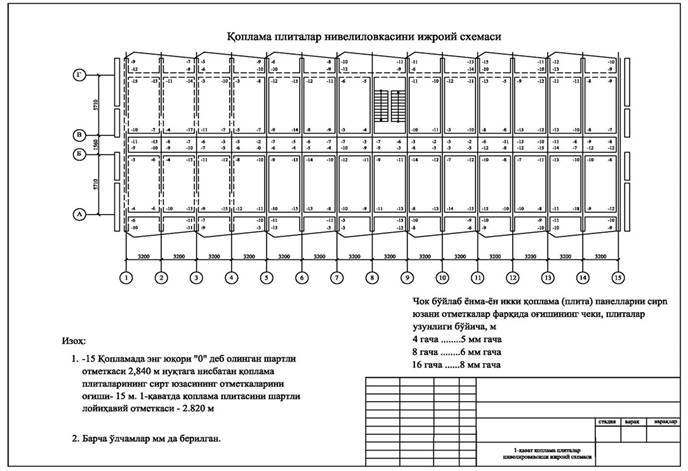

Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишСъёмка натижалари бўйича рельсларнинг профиллари ва оралиқдаги устунларнинг рельс ўқлари орасидаги оғиш ва масофалар миқдорини кўрсатган ҳолда, рельс йўлининг режаси тузилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш389. Краности йўллари съёмкаси етарли даражадаги аниқликда, оралиқнинг узунлиги 120 — 130 m гача бўлганда теодолит, нивелир ёки электрон тахеометр ёрдамида, оралиқнинг узунлиги 100 m гача бўлганда эса лазерли асбоблар ёрдамида бажарилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3-§. Ерости муҳандислик тармоқларининг ижроий съёмкаси
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш390. Ер ости муҳандислик тармоқларининг ижроий съёмкаси трасса участкасидаги траншея ва котлованлар кўмилишига қадар бажарилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишМуҳандислик тармоқлари ва иншоотларнинг ижроий съёмкаси давлат геодезик тўрини текислик ва баландлик белгиларига ёки қурилиш майдони ва жойнинг трасса олди йўл қисмининг геодезик режалаш асосига нисбатан бажарилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишТекисликдаги съёмка топографик режада кўрсатилган, яқинда жойлашган мавжуд биноларга нисбатан бажарилишига йўл қўйилади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш391. Ижроий съёмкаларни бажариш қуйидаги иш турларини ўз ичига олиши лозим:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишгеодезик ёки режалаш тўрларининг сақланганлик ҳолатини аниқлаш ва бу тўр белгиларини тиклаш;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишмуҳандислик тармоқлари ва иншоотлар қисмларини съёмка қилиш ва нивелирлаш;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишижроий чизмалар ва режалар тузиш.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш392. Ҳар бир ер ости муҳандислик тармоқлари ва иншоотлари бўйича қуйидагилар съёмка қилиниши керак:

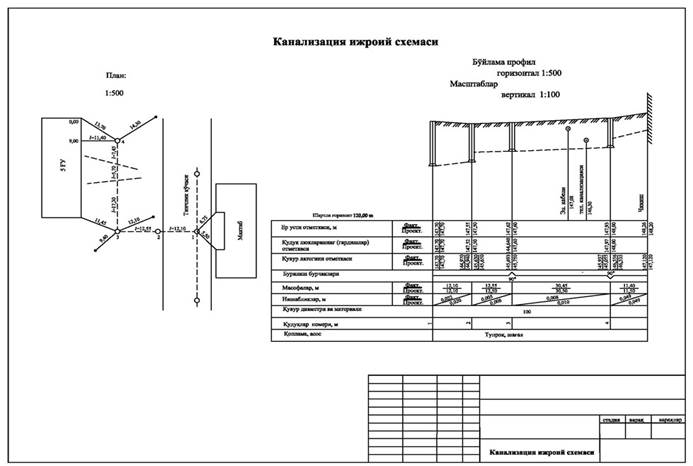

Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишканализация, сувўтказгич, дренаж бўйича-трасса ўқлари, қудуқлар, бурилиш бурчаклари, профилдаги тармоқларнинг синиқ жойлари, уланган ва тушириб қолдирилган жойлар, ёмғир қабул қилгичлар, бурилиш бурчакларидаги тиргаклар, сув ўтказгичлардаги тозалаш иншоотлари, сувни насос ёрдамида узатиш станциялари;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишгазўтказгич бўйича — трасса ўқи, бурилиш бурчаклари, камералар, трассага уланиш жойлари, кириш қисмлари, профилдаги синиқлар, назорат ўлчаш асбоблари (НЎА) ва автоматика асбобларини ўрнатиш жойлари, босим регуляторлари, конденсация туваклари, ГТС ва ГТП габаритлари;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишсувўтказгич (нефтўтказгич) бўйича — трасса ўқи, қудуқлар, кириш қисмлари, авария пайтида тушириб қолдириладиган жойлар, артезиан қудуқлари, профилдаги синиқлар, сув олиш колонкалари ва ёнғин гидрантлари, задвижкалар, заглушкалар, бурилиш бурчакларининг тиргаклари;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишиссиқлик тармоқлари бўйича — трасса ўқи, камералар, бурилиш бурчаклари, компенсаторлар, уланиш жойлари, кириш қисмлари, ҳаво ўтказгичлар ўрнатиладиган ва дренаж жойлари, қўзғалмас таянчлар, иссиқлик пунктлари габаритлари, қистирма тури ва канал тури;

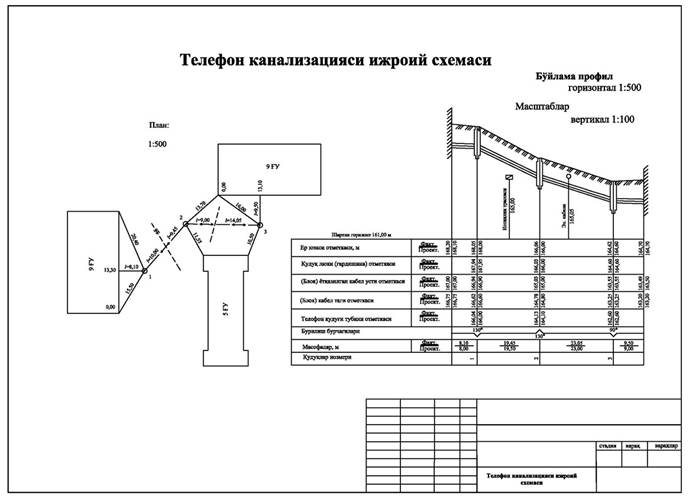

Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиштелефон тармоқлари бўйича — трасса ўқи, қудуқлар, тақсимлаш шкафлари, кириш ва уланиш жойлари, қудуқларнинг тўлиқ кесими, ҳар бир оралиқдаги каналларнинг умумий сони;

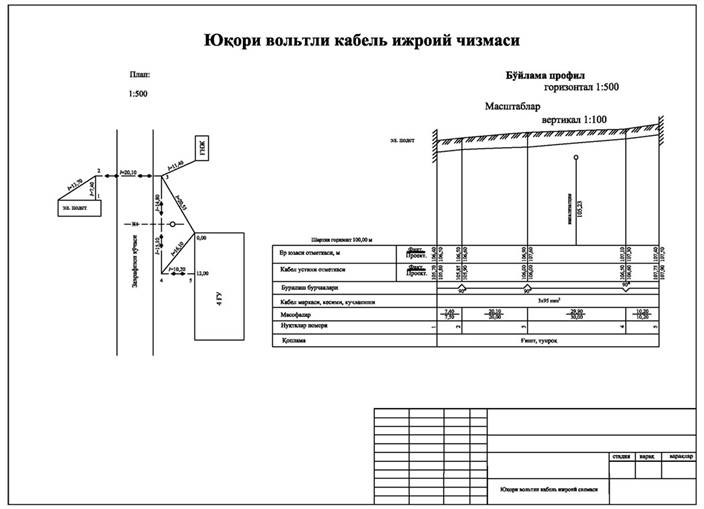

Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишкучланишли кабел тармоқлари бўйича — трасса ўқи (ётқизиш усулидан қатъий назар), қудуқлар, туннеллар ва коллекторлар, шахсий номерлари билан трансформатор подстанциялари, муфталар, кабел захираси илмоқлари, таянчлар ва бино деворларига чиқиш жойлари, РП ва ТП бинолари габаритлари.

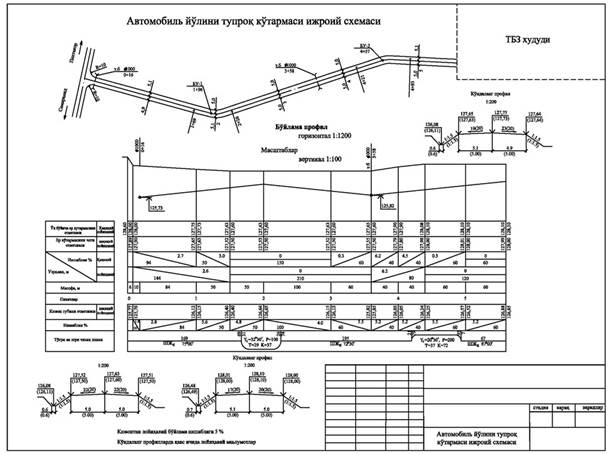

Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишТрассанинг тўғри чизиқли участкаларида съёмка қилиниши керак бўлган нуқталар орасидаги масофа 1:500, 1:1000, 1:2000 масштабли чизмаларни тузиш учун тегишли равишда 20, 30, 50 m дан ортиқ бўлмаслиги керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишЕр ости тармоқларининг барча турлари учун қуйидагилар съёмка қилиниши керак:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиштармоқлар ўқлари киришлари (чиқишлари)нинг бино ва иншоотлар ташқи қирралари билан кесишиш нуқталари;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишқувурлар диаметрлари ўзгарган жойлар.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш393. Барча турдаги босимли қувурўтказгичларда пластик қувурлардан фойдаланилганда уни ёнига ётқизилган диаметри 2,5 — 4,0 mm2 бўлган изоляцияланган мис симни металл қувурни бошланғич ва охирги қисмлари билан уланган жойлари съёмкада кўрсатилиши, бунда ётқизилган симда узилишлари бўлмаслиги зарур ва у ток ўтказувчи ягона занжир ҳосил қилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш394. Ижроий съёмкада ер ости қистирмалари, тешиклар, қувурлар материаллари, қудуқлар, каналларнинг сони тўғрисида, қувурлар ва каналлар диаметрлари ўлчамлари тўғрисида, газ тармоқларидаги босим ва кабел тармоқларидаги кучланиш тўғрисида маълумотлар йиғилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш395. Ер ости муҳандислик тармоқлари блоклар ва туннелларда жойлашган тақдирда, уларнинг фақат бир томони съёмка қилиниши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишБунда, иккинчи томони ўлчашлар маълумотлари бўйича туширилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишЕр ости муҳандислик тармоқларининг чиқиб турган жойлари ва улар элементларининг конструкциялари бир-бири билан ўлчашлар орқали боғланиши ва назорат ўлчашлари орқали қурилиш жойининг энг яқин бошланғич контурига боғланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш396. Кабеллар тўпламининг ижроий съёмкасида боғлашлар бўйича ўлчашлар, тўпламнинг энг чеккасидаги кабелларгача бажарилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш397. Ижроий съёмка олиб бориладиган трасса олди йўл қисмининг эни трасса ўқининг иккала томонига 20 m дан кам бўлмаслиги ёки техник топшириқда белгиланган бўлиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишГеодезик ишларни олиб боришда қудуқларнинг, камераларнинг, бурилиш бурчакларига лойиҳа ҳужжатларига мос келадиган тартиб рақамлари қўлланилиши лозим. Иншоотнинг қўшимча, шунга ўхшаш элементлари аниқланганда, ошиб бориш тартибида бундан олдинги элемент номери берилиши керак. Бу ҳолда, бу рақам «штрих» белгиси билан белгиланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишКузатиш қудуқларининг доирасимон люкларида, люк қопқоғининг маркази, тўғри бурчакли люкларда эса — иккита бурчаги акс эттирилиши (қайд қилиниши) лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш398. Траншеялар қазилганда очилган, қистирмаларни кесиб ўтган ва траншеяга параллел жойлашган барча ер ости иншоотлари албатта съёмка қилиниши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишЮқорида кўрсатилган муҳандислик тармоқлари элементлари съёмкаси билан бир қаторда ўтказилаётган трассага яқин (ёндош) барча биноларнинг съёмкаси ҳам бажарилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш399. Қурилиш элементлари бир метр дан ортиқ чуқурликка ўрнатилганда, уларнинг нуқталари ер юзига шовун ёки доиравий адилакли рейка ёрдамида чиқарилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишЭлементларнинг айланма қисмларининг съёмкаси тузилаётган режа масштабида уларнинг геометрик ўхшашликлари акс эттирилган ҳолда бажарилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш400. Қудуқлар ва камералар ижроий съёмкасида иншоотларнинг ички ва ташқи габаритлари, уларнинг конструктив элементлари ўлчаниши керак. Қувурлар ва уни турли қисмларининг ҳолати қудуқ қопқоғи марказидан ўтадиган тик чизиққа нисбатан аниқланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҚудуқлар ва камералар мақсади ва конструкциялари, газ ва суюқликларнинг ҳаракат йўналиши кўрсатилган ҳолда, уларда мавжуд бўлган арматураларнинг тавсифи аниқланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш401. Газ ва иссиқлик тармоқлари учун алоҳида схема тузилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишУнда қувурўтказгичларнинг пайвандлаб бириктирилган жойлари қудуқлар ёки камералар люкларига нисбатан кўрсатилган бўлиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш402. Ер ости муҳандислик тармоқлари ижроий съёмкаси жараёнида абрис тузилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишАбрисда тафсилотнинг теодолит йўли нуқталари ва томонларига нисбатан чизилган хомаки чизмалар берилади, теодолит йўли ва қурилиш объектларига тармоқ элементлари боғланишининг схемалари ва миқдорий қийматлари, иншоотнинг текисликдаги ўлчамлари, кесимлари ва бошқалар кўрсатилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш403. Намунавий лойиҳалар бўйича қурилган қудуқларда фақат люк марказига нисбатан марказдан четлашганлиги ва лотокнинг ориентацияси аниқланиши лозим. Марказдан четлашганлик, шовун ва рулетка ёрдамида аниқланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш404. Барча ер ости муҳандислик тармоқлари ва уларга тааллуқли иншоотларнинг текисликдаги ҳолати қуйидагича аниқланишига йўл қўйилади:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишқурилиш бўлган ҳудудларда — капитал қурилишнинг бошланғич нуқталаридан, геодезик ёки режалаш тўрларидан ва съёмка асосидан, махсус ўтказилган полигонометрия ёки теодолит йўллари нуқталаридан;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишқурилиш бўлмаган ҳудудларда — съёмка асосидан, геодезик тўр пунктларидан ёки махсус ўтказилган полигонометрия ёки теодолит йўлларидан.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишЕр ости муҳандислик тармоқларининг чиққан жойлари ва уларнинг бурилиш бурчаклари қурилиш бўлмаган ҳудудда координатаси аниқланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш405. Қурилиш бўлган ҳудудда қудуқлар ва бурилиш бурчаклари нуқталарини координатасини аниқлаш фақат қўшимча техник топшириққа асосан бажарилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш406. Ер ости муҳандислик тармоқлари элементларини текисликдаги ҳолатининг ижроий съёмкаси қуйидаги усуллардан биттаси ёрдамида амалга оширилиши лозим:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишпўлат лента ёки лазер рулеткаси ёрдамида камида учта асос нуқтадан чизиқли кесиштириш усули билан. Бу ҳолда кесиштириш чизиқларининг узунлиги пўлат ўлчагич лентанинг узунлигидан (20-50 m) ортиқ бўлмаслиги керак, аниқланадиган нуқтада кесишишадиган чизиқлар орасидаги бурчаклар 30 градусдан кам ва 120 градусдан ортиқ бўлмаслиги керак (лазер рулеткаси учун кесиштириш масофаси ёритилганлик ортишига боғлиқ равишда 20-30 m гача камаяди);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишузунлиги 4 m дан ортиқ бўлмаган перпендикулярлар усули билан, съёмкани асослаш нуқталарини бириктирувчи чизиқлардан, полигонометрия ёки теодолит йўллари ёки капитал қурилиш нуқталаридан ҳамда уларнинг створини давом эттирувчи чизиқлардан. Створ давомининг узунлиги створнинг чекка нуқталари орасидаги масофанинг ярмидан ортиқ бўлмаслиги, аммо 60 m дан ортиқ бўлмаслиги лозим;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишқутбий усулда, таянч геодезик тўрлари пунктларидан, съёмкани асослаш ва теодолит йўллари нуқталаридан ёки геодезик кесиштириш билан ишончли тарзда аниқланган ёрдамчи нуқталаридан.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш407. Съёмканинг қутбий усулида электрон тахеометр ёки оптик теодолит қўлланилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишАсбобнинг ноль лимби асбобдан 50 m дан кам бўлмаган масофада жойлашган геодезик тўрнинг қўшни нуқтасига ориентирланиши, электрон тахеометр ёрдамида съёмка бажарилганда қутбий йўналиш узунлиги 500 m гача олиниши, теодолит ва рулетка ёрдамида съёмкада қутбий йўналиш узунлиги 30 m дан ортиқ бўлмаслиги керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишЛазер рулеткаси ёрдамида эса жадаллик ва ёритилганликка боғлиқ равишда 100 m гача бўлиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш408. Ер ости муҳандислик тармоқлари нуқталарининг съёмкаси ҳар қандай усуллар ёрдамида бажарилганда ҳам, мажбурий тарзда улар орасидаги масофаларнинг назорат ўлчовлари амалга оширилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш409. Съёмкаларда барча чизиқли ўлчашлар электрон рулеткалар, пўлат рулеткаларда амалга оширилиши лозим. Чизиқларни тасмали рулеткаларда ўлчашга йўл қўйилмайди.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш410. Траншеялар ичида жойлашган ер ости муҳандислик тармоқлари нуқталари, съёмка пайтида, ер юзига шовун ёрдамида узатилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш411. Съёмка қилиниши керак бўлган ер ости муҳандислик тармоқлари элементларининг барча нуқталари, навбатма-навбат, съёмка давомида дала чизмалари ва журналларда рақамланиб борилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш412. Ер ости муҳандислик тармоқлари элементларининг планда ўзаро ҳолатининг чекли хатолиги 50 m гача масофада 0,2 mmдан ортиқ бўлмаслиги керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш413. Муҳандислик тармоқларининг барча нуқталарида баландлик съёмкаси қилиниши керак.

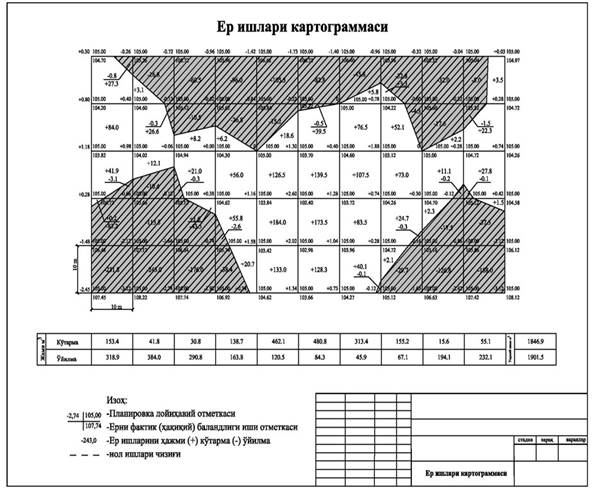

Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишЕр ости муҳандислик тармоқлари элементларининг баландлик ҳолати траншеялар кўмилишига қадар нивелир тармоғи реперларига нисбатан техникавий нивелирлаш йўли билан аниқланиши, ўтиб кетадиган коллекторлар полининг баландлик ҳолати уларнинг ичида ўтказилган нивелир йўллари орқали аниқланиши, ер ости муҳандислик тармоқларининг баландлик координаталарини шартли тизимда аниқлаш тақиқланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш414. Текисликдаги съёмка жараёнида белгиланган нуқталарнинг рақамланиши, нивелирлашда ўзгартирилмаслиги лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш415. Нивелирлаш орқали коллектор поли, кабел канализацияси пакети (блоки)нинг тепалари, зирҳли кабел тепаси, ўзиоқар қувурўтказгичлар, босимли лотокларининг тепа қисми, характерли жойларда (траншеялар четида) ер юзаси, кузатиш люклари чеккалари ва текисликда съёмка қилиниши керак бўлган бошқа барча нуқталар аниқланиши, бундан ташқари янги муҳандислик тармоқларини қуришда очилган барча эски тармоқлар элементларининг баландлик белгилари аниқланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш416. Ер ости тармоқлари жуда чуқурда ётқизилганда, уларни нуқталарининг баландлик ҳолати металл рулетка (ёки лазер рулеткаси) билан ер юзаси сатҳида жойлашган, баландлик белгиси маълум бўлган турғун нуқтадан вертикал масофани ўлчаш натижалари бўйича ёки бошқа белгиларни олишнинг керакли аниқлигини таъминловчи усуллар билан олиниши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш4-§. Ер ости муҳандислик тармоқлари ижроий съёмкасини расмийлаштириш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш417. Муҳандислик тармоқлари ижроий съёмкаси материаллари қайта ишлаб чиқилгандан сўнг, қурилиш лойиҳаси масштабида ижроий чизма ёки ижроий съёмка натижалари режаси тузилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш418. Ер ости муҳандислик тармоқлари ижроий чизмасини тузишда трасса ўқидан икки томонга 20 m дан кам бўлмаган тасма (агарда съёмка энининг бошқа миқдори техник топшириқда белгиланмаган бўлса) учун бинолар контури, уларнинг тавсифи, кўчалар қопламаларининг турлари, дарахтлар, электр узатиш линиялари устунлари, деворлар ва бошқа маълумотлар кўрсатилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш419. Ижроий чизма таркибига қуйидагилар киритилиши лозим:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишучасткаларнинг 1:2000 масштабдаги, участканинг жойлашган жойи ва барча муҳандислик тармоқлари учун яқин бўлган кўчалар ва тор кўчалар кўрсатилган тафсилотлар режаси;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиштрасса режаси;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишгоризонтал масштаби текислик масштабига тенг, вертикал масштаби эса, горизонталдан 10 марта катта бўлган бўйлама профил;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиштаркибидаги материаллари, оғзининг (горловина) баландлиги, қудуққа киритиладиган қувурларнинг жойлашиши ва боғланиши, ёндош қудуққа йўналишлари ва киришлари, коллекторлар, каналлар, ғилофлар, блоклар, тўшамаларнинг характерли кесимлари кўрсатилган ҳолда қудуқларнинг (камераларнинг) ўлчамлари.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш420. Ижроий чизмаларда қуйидагилар кўрсатилган бўлиши керак:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишижроий съёмкани бажарган ташкилотнинг номи, телефонлари, электрон манзили;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишишлар бажарилган участканинг манзили;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишлойиҳа ҳужжатларини ишлаб чиққан ташкилотнинг номи ва ҳужжатлар чиқарилган сана;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишлойиҳа ҳужжатларини мувофиқлаштириш рақами ва санаси;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишишларни бажариш ҳуқуқини берувчи ордернинг рақами ва санаси;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишрақам ва назорат геодезик съёмка ўтказилган сана ёки ижроий чизма тўғри тузилганлигини ва аслига мослиги тасдиқланганлиги.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш421. Ер ости муҳандислик тармоқлари лойиҳадан чекинган ҳолда ётқизилганда, тармоқнинг ҳақиқий жойлашган жойлари тармоқ ишчи чизмалар ва профилларига қизил рангда туширилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш422. Қоғозда чизилган чизмалардан ташқари уларни рақамли мослаштирилган вектор формати кўринишида топширишга йўл қўйилади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш423. Барча ижроий чизмалар ва ижроий съёмкалар бўйича ер ости муҳандислик тармоқлари қайта ётқизилгунча ёки реконструкция қилингунча ва янги ижроий чизма тузилгунча сақланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш5-§. Қурилиш майдонининг оператив ижроий геодезик режаси
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш424. Агар қурилиш жараёнида лойиҳа ҳужжатларига узлуксиз равишда аниқликлар, қўшимчалар ва ҳоказо ўзгартиришлар киритишда қурилиш майдонининг оператив ижроий геодезик режаси (ОИГР) тузиб борилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш425. ОИГРда маълум санадаги қурилиш майдонидаги иншоотларнинг ҳолати қайд қилиниши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш426. ОИГР ҳужжатлари таркибига асосий, муфассал ва ёрдамчи ҳужжатлар кириб, ОИГРнинг асосий график ҳужжатларига қуйидагилар кириши лозим:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1:10000-1:50000 масштаблардаги районнинг обзор карталари;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1:2000-1:10000 масштаблардаги асосий объектлар ва ташқи муҳандислик тармоқлари қурилишининг жамловчи режаси;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1:500-1:2000 масштаблардаги қурилиш майдонининг режаси;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1:500-1:2000 масштаблардаги қурилаётган турар-жой мажмуаси, микрорайон, квартал режаси;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1:500-12000 масштаблардаги ёрдамчи бино ва иншоотларнинг қурилиш режаси;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1:1000-1:2000 масштаблардаги турар-жой мажмуалари билан қурилиш материаллари йирик карьерларининг режалари.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш427. Режанинг масштаблари қурилишнинг зичлиги, объектларнинг характери ва уларни акс эттиришнинг муфассаллигига бўлган талабларга боғлиқ равишда танланиши, объектларнинг номлари, жадвал кўринишида берилиши, унда режада кўрсатилган барча объектларнинг рўйхати келтирилиши лозим. Объектларнинг номери уларнинг тасвиридаги доирачалар ичида ёзилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш428. Қурилиш районининг умумий кўриниш харитаси, ташқи муҳандислик тармоқларини қўшиб ҳисоблаганда 10 km2 дан кам бўлмаган ҳудудни эгаллаган йирик объектлар учун тузилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш429. Қурилишнинг умумий кўриниш режасида асосий қурилиш объектлари, мавжуд ва энди фойдаланишга киритилаётган муҳандислик тармоқлари, асосий муҳандислик тармоқлари билан бирга ёрдамчи иншоотлар кўрсатилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш430. Умумий кўриниш режасига геодезик ва режалаш тўрининг пунктлари, жойнинг рельефи, ташқи чизиқли иншоотлар ва шунга ўхшаш тафсилотлар туширилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш431. Қурилиш майдонининг йирик масштабли режасида координаталар ва қурилиш тўрлари, геодезик тўр пунктлари, бино ва иншоотларнинг асосий ва характерли нуқталарининг координаталари, муҳандислик тармоқлари ва иншоотлар, рельеф кўрсатилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш432. Аниқлик киритилиши керак бўлган тафсилотлар ва рельеф режага қаламда туширилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш433. Батафсил (объектлар бўйича) график ҳужжатлар қуйидагиларни ўз ичига олиши керак:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишер усти ва ер ости муҳандислик тармоқлари ва иншоотларининг, ҳаво йўллари ва коммуникацияларининг схемаларини;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишгеодезик текислик ва баландлик асосини, бинолар режалаш ўқларининг белгилари маҳкамланган, ишчи реперлар ўрнатилган жойларни, ҳамда вертикал текислаш бўйича материаллар ва тупроқ ишларининг картограммаларини.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш434. Батафсил график ҳужжатлар асосийни тўлдириши ва уни такрорламаслиги керак. Бундай ҳужжатлар ихтиёрий масштабларда тузилишига йўл қўйилади. Бунда, аниқ рақамли маълумотларни (координаталар, баландликлар, ўлчамлар ва бошқалар) ўз ичига олиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш435. ОИГРнинг ёрдамчи тушунтирувчи ҳужжатлари қуйидагиларни ўз ичига олиши керак:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишгеодезик асос пунктларининг координаталар ва баландликлар каталоги, шу жумладан қурилиш тўрлари, биноларнинг ўқлари ва характерли нуқталари;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишйўл трассалари ва бошқа чизиқли иншоотлар бурилиш бурчакларининг, тўғри ва эгри чизиқларининг қайдномалари;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбиноларни режалашни ва ижроий съёмкаларини ҳисобга олиш қайдномалари;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишгеодезик пунктлар чизмаси (абриси), шу жумладан ер ости муҳандислик иншоотлари, уларнинг турлари бўйича (сувўтказгич, канализация, газ ва бошқалар);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишқурилиш майдонлари характерли жойларининг қирқимлари ва профиллари;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишиншоотларни режалаш ва ижроий съёмкалар бўйича ҳисоблаш материаллари.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш12-боб. Бино ва иншоотлар деформацияларини геодезик кузатишлар
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш436. Бино ва иншоотлар жойини ўзгартириши ва деформацияларининг геодезик кузатувлари (қурилиш объектларининг геодезик мониторинги) қуйидаги мақсадларда олиб борилиши лозим:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишуларнинг абсолют ва нисбий деформациялари миқдорини ҳисоблаш усулларини экспериментал йўл билан текшириш;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиштурли турдаги замин грунтлари ҳамда бино ва иншоотлар учун деформацияларнинг йўл қўйиладиган чегаравий чекли миқдорларини аниқлаш;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишэкспулатациядаги бино ва иншоотларда деформациялар рўй беришининг сабаблари ва хавфлилик даражасини аниқлаш, юз берган деформацияларни бартараф қилиш бўйича ўз вақтида чора-тадбирлар қўриш учун рақамли ва геометрик маълумотларни олиш.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш437. Қурилиш жараёнида бино ва иншоотлар, уларнинг замини ва конструкциялари деформациясини (чўкиши, силжиши, оғишини) геодезик кузатишлар лойиҳа ташкилоти томонидан, бино ва иншоотларни белгиланган мақсади ва конструктив ечимларини ҳисобга олган ҳолда тузиладиган махсус техник топшириқ бўйича амалга оширилиши, техник топшириқда қуйидагилар кўрсатилиши лозим:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбино ва иншоотларнинг кузатилиши керак бўлган қисмлари;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиштаянч (бошланғич) ва назорат маркалари ва реперларининг жойлашиши;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишвақт бўйича кузатувларнинг даврийлиги;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишталаб қилинган аниқлик;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҳисобот ҳужжатлари рўйхати.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишТехник топшириққа қуйидагилар илова қилиниши керак: қурилиш майдонида бинолар ва муҳандислик тармоқлари жойлашишининг режаси, деформация маркалари ўрнатилиши мўлжалланган биринчи қават пойдеворларининг режалари, ўқ ўлчамлари ва баландлик белги (отметка)лари билан биноларнинг (бўйлама, кўндаланг) кесимлари.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш438. Кузатувлар пойдеворлар қурилиши босқичларидан ёки қурилиш тугаллангандан сўнг, биноларда кучли деформациялар белгилари кўринганда бошланишига йўл қўйилади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш439. Бино ва иншоотларнинг силжишлари ва деформацияларини геодезик кузатишни қурилишнинг бутун даври давомида ва уларни эксплуатация қилиш даврида, деформациянинг шартли барқарорлашиши тегишли параметрларга етгунча олиб бориш керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишЭксплуатациядаги бинолар деформацияси ва силжишларини кузатишлар дарзлик пайдо бўлиши, чокларнинг очилиши ҳолларида ҳамда замин грунтлари барқарор ҳолатини кескин бузилиши ҳолатларида олиб борилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш440. Бинолар силжишлари ва деформацияларини кузатишни тайёрлаш, кузатув жараёнлари қуйидаги босқичлардан ташкил топиши лозим:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишўлчашлар дастурини ишлаб чиқиш;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиштекислик ва баландлик тўрларини таянч геодезик белгиларининг конструкцияларини, ўрнатиш жойларини танлаш ва ўрнатиш;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишўрнатилган таянч геодезик белгиларини баландлик ва текисликда боғлаш;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбиноларда деформация маркаларини ўрнатиш;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишвертикал ва горизонтал силжишлар ва оғишларни шартланилган вақт оралиқларида даврий (цикл) инструментал ўлчашлари;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишўлчашлар натижаларини қайта ишлаш ва таҳлил қилиш.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш441. Бино ва иншоотлар чўкишини кузатиш геометрик нивелирлаш усуллари ёрдамида олиб бориш керак. Бунда, чўкишни кузатишдаги йўл қўярли хатолар қуйидагилардан ошмаслиги лозим:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1 mm — қоятош ва ярим қоятош грунтларда қуриладиган бино ва иншоотлар учун;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2 mm — қумли, гилли ва бошқа сиқилувчан грунтларда қуриладиган бино ва иншоотлар учун;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш5 mm — уйилма, чўкувчан ва бошқа ўта сиқилувчан грунтларда қуриладиган бино ва иншоотлар учун.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш442. Бино ва иншоотлар қисмларининг силжишларини (горизонтал силжишлар) створ кузатувлари, алоҳида йўналишлар бўйича, триангуляция, трилатерация, фотограмметрия ва комбинацияланган усуллар ёрдамида ўлчашга йўл қўйилади. Силжишлар миқдорини аниқлашда хатоликлар қуйидагилардан ошмаслиги керак:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1 mm — қоятош ва ярим қоятош грунтларда қуриладиган бино ва иншоотлар учун;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3 mm — қумли, гилли ва бошқа сиқилувчан грунтларда қуриладиган бино ва иншоотлар учун;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш10 mm — уйилма, чўкувчан ва бошқа ўта сиқилувчан грунтларда қуриладиган бино ва иншоотлар учун;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш15 mm — тупроқ иншоотлари учун.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш443. Бино ва иншоотлар оғишини оптик усуллар (визирлаш, проекциялаш, координациялаш) ёки механик усуллар (шовунлар, ёки оғишни ўлчагичлар) ўлчашлар ёрдамида амалга оширилишига йўл қўйилади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишОғишларни ўлчашда йўл қўйиладиган хатоликлар қуйидагилардан ошмаслиги керак:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишфуқаро ва саноат бино ва иншоотлар деворлари баландлигининг 0,0001 қисмидан;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишалоқа иншоотлари мачталари ва электр узатиш линияларининг, тутун чиқарувчи мўриларининг ва шу каби иншоотлар баландлигининг 0,0005 қисмидан;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишмашиналар ва агрегатлар пойдеворларининг баландлигининг 0,00001 қисмидан.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишПроекциялаш усулида бино ва иншоотларнинг оғишини аниқлашда устига қўшимча равишда ўрнатиладиган адилак билан таъминланган теодолитлар ёки вертикал проекциялаш асбоблари қўлланилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш444. Бино ва иншоотлар деформацияларини геодезик кузатишда ўлчаш усуллари, асбоблар ва таянч ва назорат марка ва реперларини жойлаштириш, ўлчашларнинг зарурий аниқлигини ва атроф-муҳит ҳолатини ҳисобга олган ҳолда улар натижаларининг ишончлилигини таъминлаши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш445. Бинолар силжишлари ва деформацияларини ўлчаш ишлари жараёнида ўлчашларнинг ҳар бир циклида олинган натижалари қуйидагича қайта ишлашниши керак:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишдала журналларини ўрганиш;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишгеодезик тўрларни тенглаш;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишмаркалар чўкиши, йўналишларни (бурчакларнинг) абсолют ва нисбий оғиш қийматларини, деформацион маркаларни фазовий силжишларининг баландлик белгиларининг қайдномаларини тузиш;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишўтказилган ўлчашларнинг аниқлигини йўл қўйилган хатоларни (ёки боғланмасликлар) ушбу усулни чекли хатоси ва ўлчашлар аниқлигининг синфи билан солиштиришни ҳам қўшиб баҳолаш;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишўлчашлар натижаларини график кўринишида расмийлаштириш.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш446. Бино ва иншоотлар силжиши ва деформацияларини ўлчаш натижаларининг ҳар бир даври бўйича оралиқ ёки якуний техник ҳисобот тузиш керак. Биринчи ва якуний даврлар ҳисоботига қуйидагилар киритилиши лозим:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишушбу объектда деформацияларни ўлчаш мақсадининг қисқача баёни;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишзамин геологик тузилишининг, грунтларнинг физик-механик хусусиятларининг тавсифи ва пойдеворлар остидаги заминлар муҳандислик — геологик қирқимлари;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбинонинг ва унинг пойдеворини конструктив хусусиятлари;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишўрнатилган реперлар, таянч ва ориентир белгилари, деформация маркалари, дарзликлар ривожланишини ўлчаш қурилмалари конструкцияларининг баёни;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиштаянч ва деформацион белгиларининг жойлашиш схемалари;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишқўлланилган ўлчаш усуллари;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишдеформацион белгиларнинг координаталари ва силжишларининг қайдномалари;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишвертикал, горизонтал силжишлар, оғишлар, дарзликларнинг замонда ривожланиши, заминга босимнинг ортиши графиклари ва эпюралари;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишдеформациялар пайдо бўлиш имконини туғдирадиган омиллар рўйхати;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишўлчашлар натижалари тўғрисида хулосалар.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш447. Оралиқ ҳисоботларга геодезик белгиларининг жойлашиш схемалари, деформацион белгиларининг координаталари ва силжишларининг қайдномалари, деформациялар графиги, жорий хулосалар ва таклифлар киритилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш13-боб. Қурилишда геодезик ишларини бажаришда меҳнат муҳофазаси
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш448. Баландликлар фарқи 1,3 m дан ортиқ бўлган жойда ишловчи геодезистларнинг иш жойлари муҳофаза девори ёки сигналлари билан ўралган бўлиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш449. Баландда бажариладиган ишларга тиббий кўрикдан ўтган шахслар қўйилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш450. Хандақларнинг деворлари осилиб турган жойлар яқинида, мустаҳкамланмаган тупроқли ёнбағирларининг четида, юк кўтарувчи механизмлар стреласи остида, юк кўтарувчи механизмлар ишлаётган вақтида уларнинг ёнида туриб (улар ишламаётган бўлса ҳам) геодезик ишларни олиб боришга йўл қўйилмайди.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш451. Қиш пайтида грунт ёки бетон электр токи ёрдамида иситилаётганда, чизиқ ўлчашларни пўлат лента ёки рулеткани электр кучланиши остида бўлган арматурага тегизмасдан олиб бориш керак. Геодезия ишларини изоляцияланмаган электр симлар ўтган жойларда олиб борилганда, бу линияларни ток манбаидан узиб қўйиш керак. Геодезик асбоблар ва мосламаларни ёритиш зарурати туғилганда, фақат шахтёрлар ёки чўнтак электр фонарларидан фойдаланиш керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш452. Геодезистларни асбоблар билан бирга бино тепасига фақат тўсиқлари бўлган зинапоялардан чиқаришларига йўл қўйилади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишЗиналар ишга яроқли (бутун) бўлиб, мустаҳкам маҳкамланган бўлиши керак. Лойлардан, қор ва муздан тозаланмаган зиналарда асбоблар билан юрмаслик лозим. Узил-кесил маҳкамланмаган ва тўсиқлари бўлмаган опалубкалар бўйлаб юриш тақиқланади. Вертикал бўйича тросдан, канатдан фойдаланган ҳолда, ҳамда монтаж горизонтининг четида, кашак, пардевор, капитал девор бўйлаб ҳаракатланиш тақиқланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш453. Юқорида устундан устунга, ригелдан ригелга асбоблар билан ўтишга фақат тўсиқлари бўлган ҳавозалар ва кўчма кўприклар орқали йўл қўйилади. Хавфли жойларда ишлаётган пайтда ижрочи ўзини сақлаш камари ёрдамида қаттиқ маҳкамланган конструкцияларга боғлаши, асбоблар қулаб кетишининг олдини олиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш454. Геодезист монтаж горизонтида ишлаётган пайтда унинг учун хавфли бўлган барча тешик ва туйнуклар ёпилган ёки тўсилган бўлиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш455. Вертикал проекциялаш усули билан режалаш тўри нуқталарини бинонинг қаватларига узатишда, том қопламаларидаги тегишли тешиклардан турли предметлар тушиб кетишини олдини олиш учун уларнинг атрофи тўсилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш456. Қурилиш майдонида ишларни бажараётган геодезист хавфли зонадан ташқарида бўлиши керак. Геодезик асбоблар монтаж қилинаётган элементдан унинг 1,5 баландлигига тенг масофадан нарига ўрнатилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш457. Сувўтказгич, канализация ва бошқа қудуқлар ичида ижроий съёмка амалга оширилишидан олдин уларда заҳарли ёки зарарли газлар йўқлигига ишонч ҳосил қилиш керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш458. Геодезия ишларини бажаришга қуйидаги ҳолатларда йўл қўйилмайди:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишкучи олти баллдан ортиқ кескин шамол бўлган пайтда, кучли қор, ёмғир ёғишида, туманда, кучсиз ёруғликда ва бошқа кўриш масофасини қисқартирадиган шароитларда;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишмонтаж горизонтида ҳимоя каскалари ва камарларисиз, юк кўтариш механизмлари монтаж қилинаётган ва улар ишлаётган зоналарда;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишқурилиш майдонида (ер музлаб тойғоқ бўлган пайтда);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишшоссе йўлларининг транспорт юрадиган қисмларида ва темир йўлларининг транспорт габаритлари зонасида.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш459. Қурилиш майдонида лазер нурларидан фойдаланган ҳолда иш бажарилганда қуйидаги эҳтиёт чораларини кўриш керак:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишлазер асбоби ва таъминлаш манбаи блокининг корпусини ерга улаш;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишлазер асбоби ва таъминлаш манбаи блокини ишлаётган пайтда очиш қатъиян ман қилиниши (бу пайтда асбобнинг «чиқиши» 1500-2500В кучланиш остида бўлади);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбўлинмаларни токдан чиқариш, электр токи билан таъминлаш манбаи блокини ўчиргандан сўнг камида 1,5 min ўтгандан сўнг амалга оширилиши;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишасбобнинг уланиш кабеллари шикастланмаган бўлиши;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишқурилиш майдонида ишлаётган барча мутахассислар лазер нурининг кўз тўрига зарарли таъсир кўрсатишидан хабардор бўлиши;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишлазер нури имкон борича ишловчиларнинг бошидан юқори ёки белидан пастда ўтиши ва бевосита кўзга тушмаслиги;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишлазер нур тутами йўлига кўзгу ёки ярқироқ металл предметлар қўйилмаслиги;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишлазер нурини уни қўллаш зонасидан ташқарига чиқармаслик;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишишлар олиб бориладиган жой атрофи ўралган бўлиши ва огоҳлантириш сигнали, сигнал лампаси ёки огоҳлантириш плакати билан бўлиши.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишШНҚ 3.01.03-24 «Қурилишда геодезия ишлари» шаҳарсозлик нормалари ва қоидаларига
1-ИЛОВА
1-ИЛОВА
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҚурилишдаги геодезик ишларда қўлланиладиган ўлчаш воситалари
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишЎлчаш воситалари | Текшириш даврийлиги (бир марта йилда) |
Геодезик мақсаддаги ишчи эталонлар | |
Бурчак ўлчашларни ишчи эталонлари | |
Юқори аниқликдаги теодолит | 3 |
Автоколлиматор | 3 |
Экзаменаторлар | 3 |
1 разряд микротриангуляция тўри | 3 |
Коллиматор қурилмаси | 3 |
Геополигони назорат-текшириш 2-разряд тўри | 2 |
Чизиқ ўлчашларни ишчи эталонлари | |
Рақамли нивелирлаш учун жиҳозларини текширишга (калибровкалашга) автоматлаштирилган лазерли компаратор | 2 |
Назоратженева линейкаси | 2 |
2 m ли геодезик жезл | 2 |
1 m ли штрихли ўлчов | 3 |
2 разряд намунавий ленталар | 3 |
3 разряд намунавий рулеткалар | 2 |
1 ва 2 разряд дала базислари | 3 |
Интерферо m | 3 |
Намунавий светодальномер | 2 |
Баландликлар ва нисбий баландликларни ўлчаш ишчи этолонлари | |
Баландлик стенди | 4 |
Баландлик базиси | 3 |
Намунавий нивелир | 3 |
Грави m ик ўлчашлар ишчи этолон | |
Маятникли комплекс | 1 |
Грави m ик полигонлар | 3 |
Фундаменталграви m ик пункт | 10 |
Грави m ларни текшириш учун қурилмалар | 3 |
Геодезик мақсадлардаги бошқа ўлчашларни ишчи этолонлари | |
Оптико-механик компоратор | 3 |
Координатагеодезик полигони | 3 |
Бурчак ўлчаш асбобларининг | 4 |
лимбларини тадқиқ қилиш қурилмаси | |
Назорат тўри | 3 |
Нивелирларни текшириш учун қурилма | 4 |
Геодезик мақсадларида ўлчаш воситалари | |
Бурчак ўлчаш асбоблари | |
Юқори аниқликдаги теодолитлар | 3 |
Аниқ теодолитлар | 2 |
Техник теодолитлар | 2 |
Гиротеодолитлар | 3 |
Гиронасадкалар | 2 |
Геодезик буссольлар | 3 |
Геодезик транспортирлар | 4 |
Эклиметрлар | 3 |
Эккерлар | 5 |
Рақамли саноқ олиш қурилмали электрон теодолитлар | 1 |
Чизиқ ўлчаш асбоблари | |
Светодальномерлар | 2 |
Ер ўлчаш ленталари | 3 |
Метал рулеткалар | 1 |
Геодезик радиодальномерлар | 2 |
Комбинацияланган геодезик асбоблар ва тизимлар | |
Кипрегеллар | 3 |
Номограммали тахеометрлар | 3 |
Электрон тахеометрлар | 1 |
Геодезик спутникавий аппаратура | 1 |
Гравиmик асбоблар | |
Ер усти гравиметрлари | 1 |
Денгиз гравиметрлари | 1 |
Геодезик ва картографик фаолиятда қўлланиладиган, умумтехник мақсадлардаги ўлчаш воситалари | |
Геометрик катталикларни ўлчаш воситалари | |
Ўлчаш линейкалари | 3 |
Штангельасбоби | 3 |
Винтий окулярли микрометрлар | 3 |
Соат типидаги индекаторлар | 3 |
Квадрантлар | 3 |
Инструментал микроскоплар | 3 |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишШНҚ 3.01.03-24 «Қурилишда геодезия ишлари» шаҳарсозлик нормалари ва қоидаларига
2-ИЛОВА
2-ИЛОВА
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҚурилишдаги геодезия ишларни таъминлаш учун тавсия этиладиган асбоблар
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишТ/р | Асбоб-ускуналар номи | Қурилиш-монтаж ишларида қўлланиши |
Топографик-геодезик ишлар учун асбоблар ва жиҳозлар | ||
1. | GNSS спутникавий позиционерлаш асбоблари | Текислик-баландлик геодезик асос барпо этиш, топографик съёмка, режалаш ва бошқа ишлар учун |
2. | Электрон тахеометр лар | Текислик-баландлик геодезик асос барпо этиш, топографик съёмка, режалаш ва бошқа ишлар учун |
3. | Оптик ва рақамли нивелирлар | Баландлик асосини барпо этиш, режалашда Белгиларни (отметкаларни) узатиш ва ҳоказо ишлар учун |
4. | Лазерли нивелирлар | Баландлик асосини яратиш, режалаш ишларида белгини (отметкани) узатиш ва бошқалар. |
5. | Электрон теодолитлар | Бурчакларни ўлчаш ва режалаш ишлари учун |
6. | Вертикал проекциялаш асбоби | Қурилиши объектларида ички режалаш тўри, режалаш ўқлари ва бошқа режалаш ишларида монтаж горизонтига узатиш ва проекциялаш учун |
7. | Электрон рулеткалар | Масофалар ўлчаш, назорат ижроий съёмкаси учун |
8. | Рулетклар | Масофалар ўлчаш, назорат ижроий съёмкаси учун |
9. | Визирлаш вехалари | Топографик съёмкалар, режалаш ишларини бажариш учун |
10. | Электрон бурчак ўлчагич | 0 — 355 градус диапозонда горизонтал ва вертикал бурчакларни белгилаш учун. Ишлаш қулай бўлиши учун асбоб турли ҳолатларда фиксацияланади, бу эса белгилашни осонлаштиради. |
11. | Электрон адилак | Жиҳозлар ва конструкциялар монтажида горизонтал текислик ясаш учун. |
Ер ости объектларни муҳандислик ер ости коммуникацияларини излаш асбоблари | ||
12. | Трасса излагичлар: | Ер ости муҳандислик коммуникациялари трассаларини ҳолатини аниқлаш учун. |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишИзоҳ: Маълум категориядаги ишлар учун, уларни бажаришга қўйилган аниқлик талабларига биноан асбоблар ва анжомлар танлаб олинади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишШНҚ 3.01.03-24 «Қурилишда геодезия ишлари» шаҳарсозлик нормалари ва қоидаларига
3-ИЛОВА
3-ИЛОВА
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишГеодезик режалаш тармоқларини барпо этиш схемаси
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1-расм. Қурилиш майдонида геодезик режалаш асосларининг схемаси
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2-расм. Қурилиш объектида ўқларни маҳкамлаш схемаси:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиша) — мураккаб шаклли бино ўқларини текисликда кўриниши;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишб) — в) — тўғри бурчак шаклли бино ўқларини текисликда кўриниши
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишрежалаш асосини таянч томонини створ нуқтасига нисбатан ЕЕ ўқни ва радиал ўқлар кесишиш маркази 0 ни жойга кўчириш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиштеодолит йўлини яқин пунктларга нисбатан бинони АА асосий ўқини жойга кўчириш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиштаянч геодезик тўрининг пунктлари (ДГТ)
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишгеодезик режалаш асосини пунктлари
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш15-16 томондаги створ пункти С
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишчизиқли ва бурчакли режалаш элементлари бинони асосий ўқлари маҳкамланган пунктлар (бинони геодезик асоси).
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3-расм. Геодезик режалаш асосининг схемаси ва иншоот ўқларининг нуқталарини жойга кўчириш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишK | A | N | C | |
M | B | |||
G | L | |||
E | D | P | R |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш4-расм. Қурилиш майдонидаги қурилиш тўри шаклидаги режалаш тўри
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишШНҚ 3.01.03-24 «Қурилишда геодезия ишлари» шаҳарсозлик нормалари ва қоидаларига
4-ИЛОВА
4-ИЛОВА
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишГеодезик белгилар турлари ва уларни маҳкамлаш схемалар
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1-200х200 mmли пластина; 2-координата бўртиғи; 3-диаметри 5070 мм бўлган қувур; 4-грунтнинг музлаш чегараси; 5-лангар; 6-рельс; 7-бурғу қудуғи; 8-қозиқоёқ; 9-сферик юза; 10-бўшанг грунт қатлами; 11-қозиқоёқнинг мустаҳкам грунтларга кириш чуқурлиги.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш4-расм. Белгилар схемалари:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиша, б) мавсумий музлаш зонаси учун; в) бўшанг грунтлар зонасидан пастда ўрнатиш учун; д) бетон том қоплама плиталарига ўрнатиш учун.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишШНҚ 3.01.03-24 «Қурилишда геодезия ишлари» шаҳарсозлик нормалари ва қоидаларига
5-ИЛОВА
5-ИЛОВА
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш5 қаватгача бўлган бинонинг, қурилиши 0,5 йилгача давом этадиган баландлиги 15 m гача бўлган иншоотнинг, майдон ичи муҳандислик тармоқларининг, белги тўсиғининг асосий ёки бош режалаш ўқларини маҳкамлаш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш5-расм.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиша) 5 қаватгача бўлган бинонинг, қурилиши 0,5 йилгача давом этадиган баландлиги 15 m гача бўлган иншоотнинг, асосий ёки бош режалаш ўқларини маҳкамлаш:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1-диаметри 16мм бўлган стержен; 2-В7,5 синфли бетон;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишб) белги тўсиғи:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3-ўлчами 1800х80х80 mm ли ёғоч устун ёки диаметри 30 — 50 mm ли металл қувур;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш4-ўлчами 1500х80х20 mm ли тахта ёки ўлчами 25х25х2 mm ли металл бурчак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишШНҚ 3.01.03-24 «Қурилишда геодезия ишлари» шаҳарсозлик нормалари ва қоидаларига
6-ИЛОВА
6-ИЛОВА
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш5 қаватдан баланд бўлган бинонинг, қурилиши 0,5 йилгача давом этадиган баландлиги 15 m дан ортиқ бўлган иншоотнинг асосий ёки бош режалаш ўқларини маҳкамлаш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш6-расм.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1-ёғоч қопқоқ;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2-ўлчами 200х200х10 мм ли пластина;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3-диаметри 30 mm ли металл қувур;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш4-лангар;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш5-В7,5 синфли бетон;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш6-қум.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишШНҚ 3.01.03-24 «Қурилишда геодезия ишлари» шаҳарсозлик нормалари ва қоидаларига
7-ИЛОВА
7-ИЛОВА
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҚурилиши 0,5 йилдан ортиқ давом бино (иншоот) нинг асосий ёки бош режалаш ўқларини маҳкамлаш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш7-расм.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1-ўлчами 200х200х15 мм ли пластина; 2-металл мих парчин; 3-диаметри 15 mm ли анкер; 4-диаметри 50-70 mm ли металл қувур; 5-В7,5-В12,5 синфли бетонлар; 6-лангар; 7-қум; 8-РЧ = 320 рубероиди 2 қават; h 1 — грунтнинг энг чуқур музлаш чуқурлигига мос келади; h 2 — жадвалдан аниқланади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишГрунт | грунтнинг музлаш чуқурлигида,м h 2 қийматининг миқдори | ||||||||
h 1 | 0,6 | 0,8 | 1,0 | 1.2 | 1,4 | 1,6 | 1,8 | 2,0 | |
Қумли | h 2 | 0,1 | 0,2 | 0,2 | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 |
суглинокли | 0,6 | 0,9 | 1,1 | 1,4 | 1,6 | 1,8 | 2,0 | 2,1 | |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишБелгининг тўсиғи 5-иловага кўра бажарилади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишШНҚ 3.01.03-24 «Қурилишда геодезия ишлари» шаҳарсозлик нормалари ва қоидаларига
8-ИЛОВА
8-ИЛОВА
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишРежалаш ўқларини қоятош ва бетонда маҳкамлаш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш8-расм
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1-дюбел мих;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2-қоятош, бетон;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3-марканинг белгиси (бўёқ).
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишБелгининг тўсиғи тошлардан қурилган «тур» кўринишида бажарилади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишШНҚ 3.01.03-24 «Қурилишда геодезия ишлари» шаҳарсозлик нормалари ва қоидаларига
9-ИЛОВА
9-ИЛОВА
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишЧизиқли иншоотлар режалаш ўқларини маҳкамлаш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш9-расм
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиша, б) геодезик белгилар;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишв) режалаш ўқлари белгиларини маҳкамлаш схемаси:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1-ёғочдан ёки диаметри 15 — 30 mm ли металлдан ясалган вақтинчалик белги;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2-диаметри 50 — 80 mm ли танитувчи қозиқ;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3-диаметри 100 mm ли ёғоч, ёки диаметри 80 mm ли металлдан ясалган доимий белги.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишКонструкцияларда ўқларни маҳкамлаш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш10-расм
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишШНҚ 3.01.03-24 «Қурилишда геодезия ишлари» шаҳарсозлик нормалари ва қоидаларига
10-ИЛОВА
10-ИЛОВА
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиша — асосий (А-А) ва ёрдамчи ўқлар орасидаги масофа;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишан,ав — устуннинг тепа ва пасти, рейка бўйича теодолит ёрдамида ўлчанган, устун торецидан ёрдамчи ўқгача масофа;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1. рейка; 2 — теодолит.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш11-расм. Теодолит ёрдамида устунларнинг вертикаллигини текшириш:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиша) икки текисликликда;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишб) бўйлама створга нисбатан;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишв) устунлар тепа торецининг ижровий съёмкаси.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишШНҚ 3.01.03-24 «Қурилишда геодезия ишлари» шаҳарсозлик нормалари ва қоидаларига
11-ИЛОВА
11-ИЛОВА
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишБино режалаш тармоқларининг схемаси
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш12-расм. Бино режалаш тармоқларининг схемаси
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиша) ташқи; б) ички.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишШНҚ 3.01.03-24 «Қурилишда геодезия ишлари» шаҳарсозлик нормалари ва қоидаларига

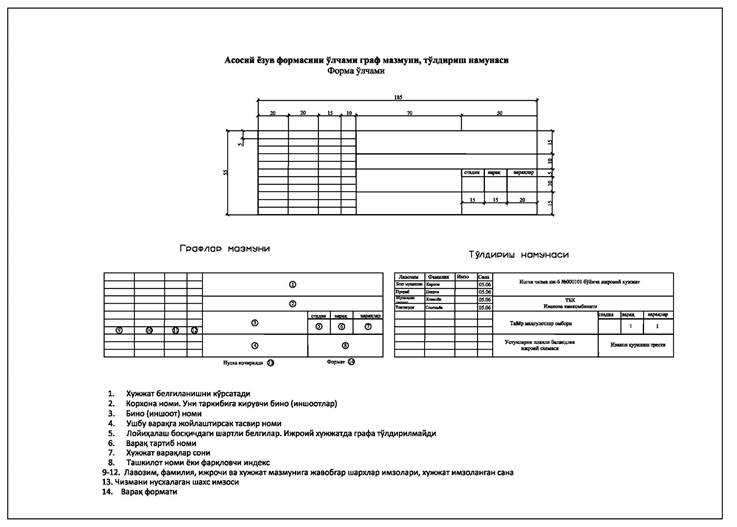

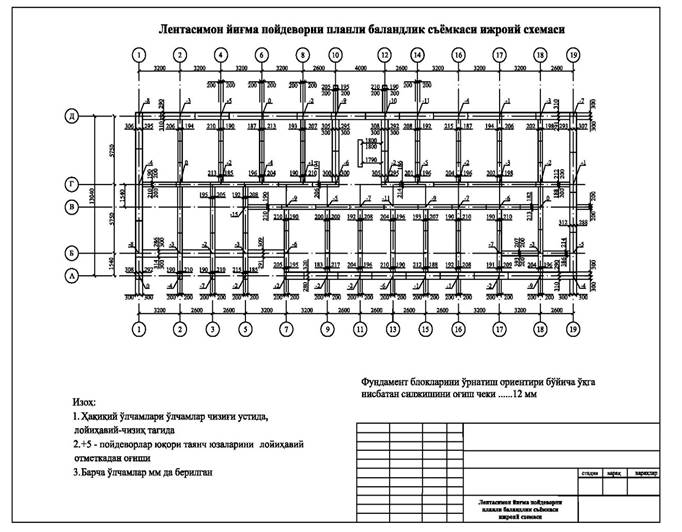

12-ИЛОВА
12-ИЛОВА
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишШНҚ 3.01.03-24 «Қурилишда геодезия ишлари» шаҳарсозлик нормалари ва қоидаларига

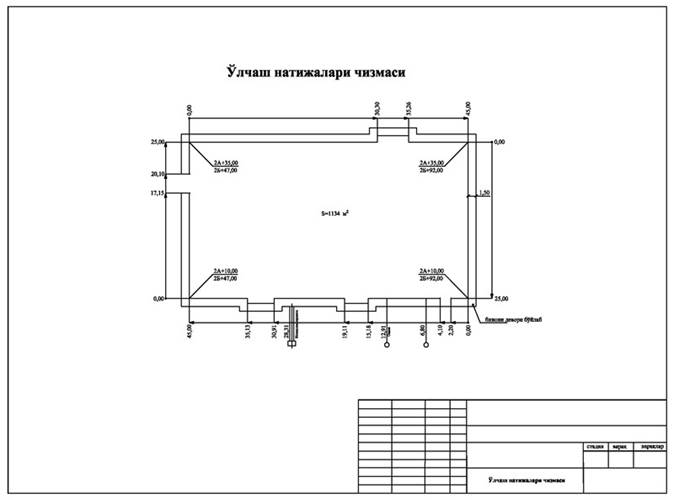

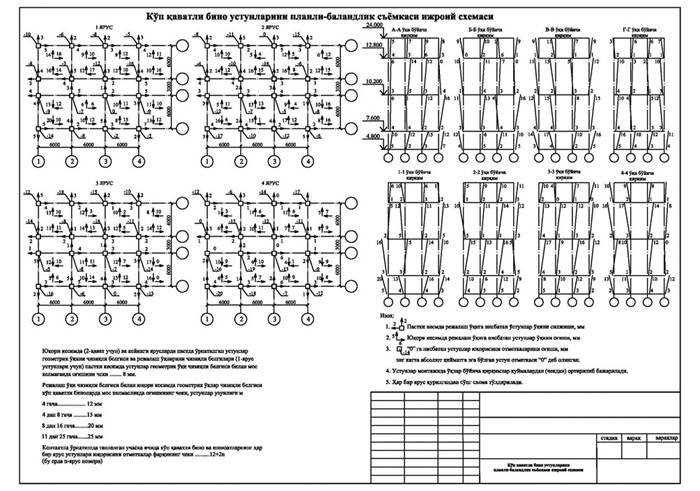

13-ИЛОВА
13-ИЛОВА
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишШНҚ 3.01.03-24 «Қурилишда геодезия ишлари» шаҳарсозлик нормалари ва қоидаларига

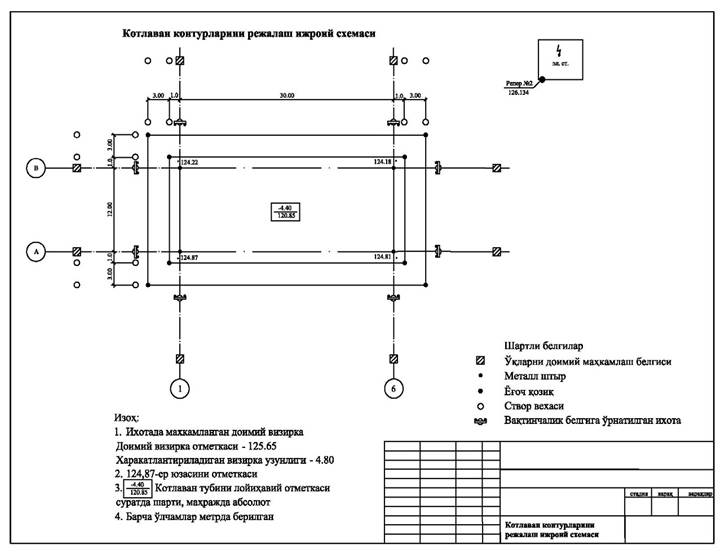

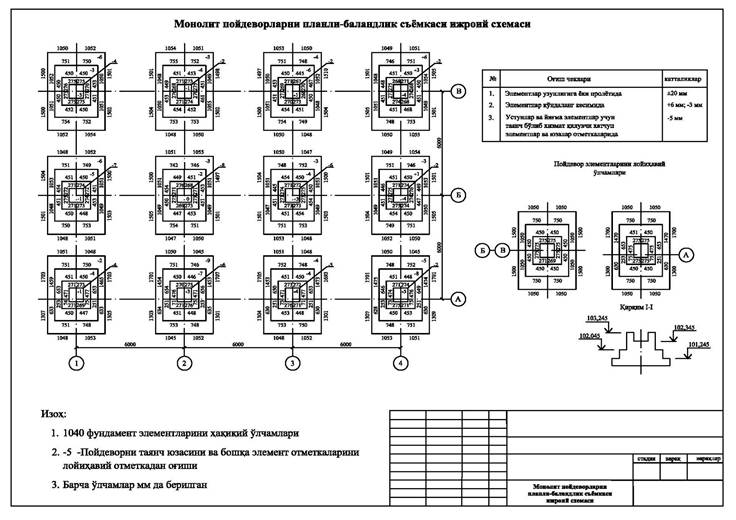

14-ИЛОВА
14-ИЛОВА
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишШНҚ 3.01.03-24 «Қурилишда геодезия ишлари» шаҳарсозлик нормалари ва қоидаларига

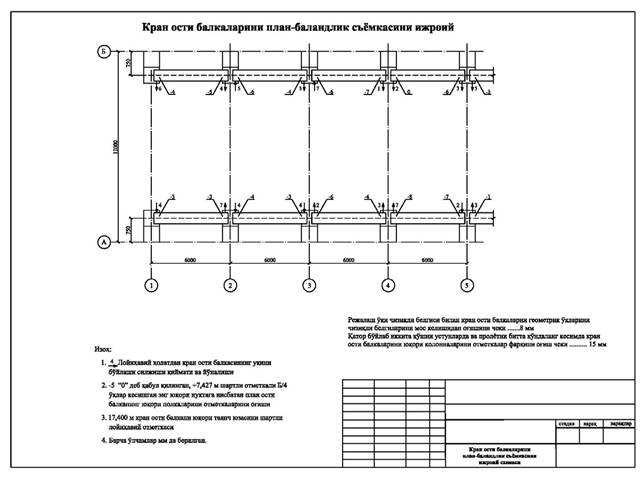

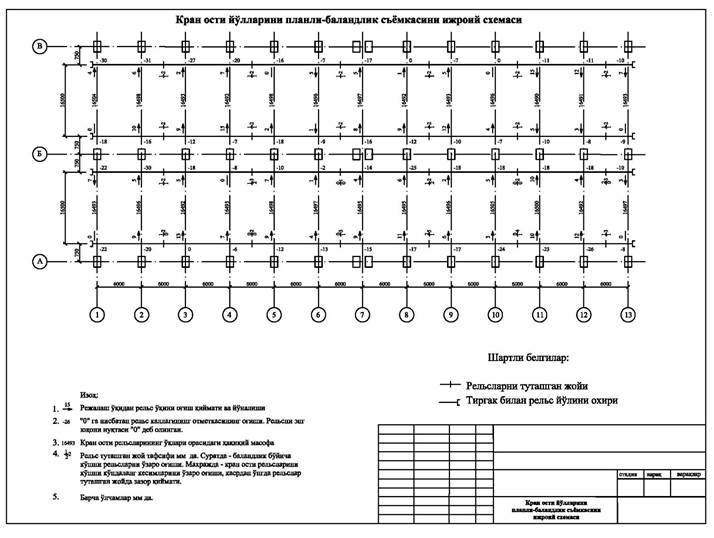

15-ИЛОВА
15-ИЛОВА
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишШНҚ 3.01.03-24 «Қурилишда геодезия ишлари» шаҳарсозлик нормалари ва қоидаларига

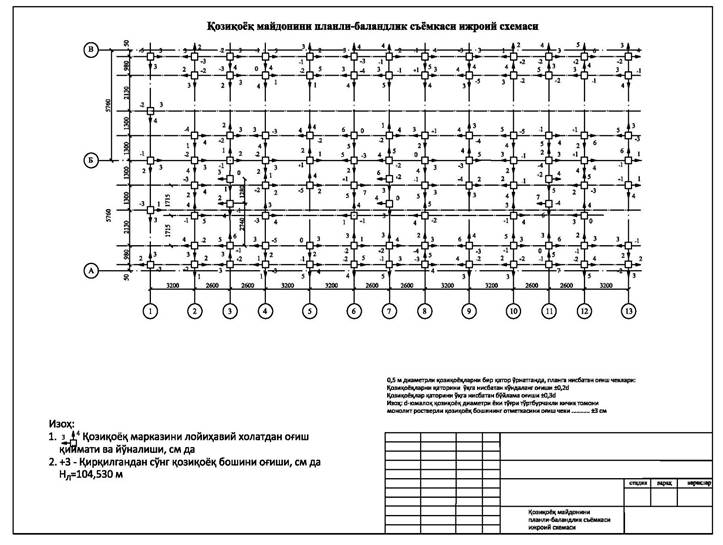

16-ИЛОВА
16-ИЛОВА
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишШНҚ 3.01.03-24 «Қурилишда геодезия ишлари» шаҳарсозлик нормалари ва қоидаларига

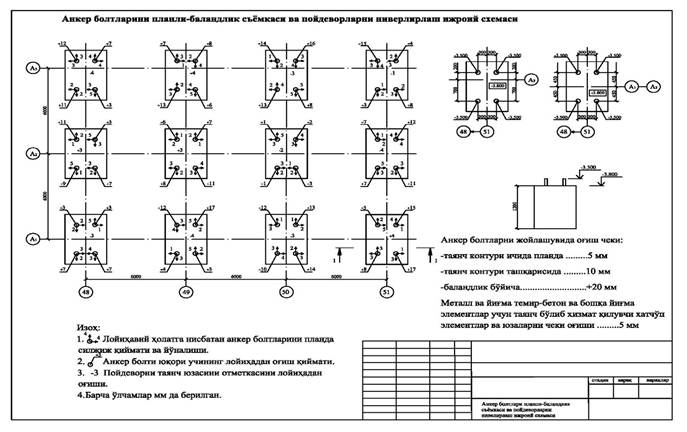

17-ИЛОВА
17-ИЛОВА
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишШНҚ 3.01.03-24 «Қурилишда геодезия ишлари» шаҳарсозлик нормалари ва қоидаларига

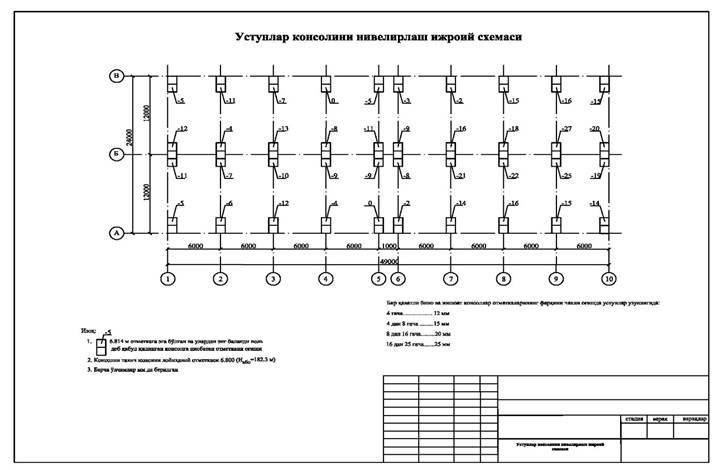

18-ИЛОВА
18-ИЛОВА
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишШНҚ 3.01.03-24 «Қурилишда геодезия ишлари» шаҳарсозлик нормалари ва қоидаларига

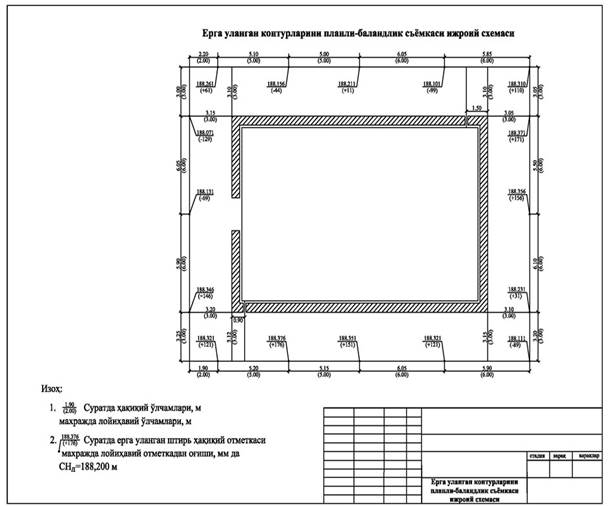

19-ИЛОВА
19-ИЛОВА
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишШНҚ 3.01.03-24 «Қурилишда геодезия ишлари» шаҳарсозлик нормалари ва қоидаларига
20-ИЛОВА
20-ИЛОВА
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишШНҚ 3.01.03-24 «Қурилишда геодезия ишлари» шаҳарсозлик нормалари ва қоидаларига
21-ИЛОВА
21-ИЛОВА
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишШНҚ 3.01.03-24 «Қурилишда геодезия ишлари» шаҳарсозлик нормалари ва қоидаларига
22-ИЛОВА
22-ИЛОВА
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишШНҚ 3.01.03-24 «Қурилишда геодезия ишлари» шаҳарсозлик нормалари ва қоидаларига
23-ИЛОВА
23-ИЛОВА
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишШНҚ 3.01.03-24 «Қурилишда геодезия ишлари» шаҳарсозлик нормалари ва қоидаларига
24-ИЛОВА
24-ИЛОВА
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишШНҚ 3.01.03-24 «Қурилишда геодезия ишлари» шаҳарсозлик нормалари ва қоидаларига
25-ИЛОВА
25-ИЛОВА
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишШНҚ 3.01.03-24 «Қурилишда геодезия ишлари» шаҳарсозлик нормалари ва қоидаларига
26-ИЛОВА
26-ИЛОВА
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишШНҚ 3.01.03-24 «Қурилишда геодезия ишлари» шаҳарсозлик нормалари ва қоидаларига
27-ИЛОВА
27-ИЛОВА
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишШНҚ 3.01.03-24 «Қурилишда геодезия ишлари» шаҳарсозлик нормалари ва қоидаларига
28-ИЛОВА
28-ИЛОВА
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишШНҚ 3.01.03-24 «Қурилишда геодезия ишлари» шаҳарсозлик нормалари ва қоидаларига
29-ИЛОВА
29-ИЛОВА
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишШНҚ 3.01.03-24 «Қурилишда геодезия ишлари» шаҳарсозлик нормалари ва қоидаларига
30-ИЛОВА
30-ИЛОВА
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишШНҚ 3.01.03-24 «Қурилишда геодезия ишлари» шаҳарсозлик нормалари ва қоидаларига
31-ИЛОВА
31-ИЛОВА
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишШНҚ 3.01.03-24 «Қурилишда геодезия ишлари» шаҳарсозлик нормалари ва қоидаларига
32-ИЛОВА
32-ИЛОВА
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишШНҚ 3.01.03-24 «Қурилишда геодезия ишлари» шаҳарсозлик нормалари ва қоидаларига
33-ИЛОВА
33-ИЛОВА
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишШНҚ 3.01.03-24 «Қурилишда геодезия ишлари» шаҳарсозлик нормалари ва қоидаларига
34-ИЛОВА
34-ИЛОВА
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишШНҚ 3.01.03-24 «Қурилишда геодезия ишлари» шаҳарсозлик нормалари ва қоидаларига
35-ИЛОВА
35-ИЛОВА
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишШНҚ 3.01.03-24 «Қурилишда геодезия ишлари» шаҳарсозлик нормалари ва қоидаларига
36-ИЛОВА
36-ИЛОВА
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишШНҚ 3.01.03-24 «Қурилишда геодезия ишлари» шаҳарсозлик нормалари ва қоидаларига
37-ИЛОВА
37-ИЛОВА
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишШНҚ 3.01.03-24 «Қурилишда геодезия ишлари» шаҳарсозлик нормалари ва қоидаларига
38-ИЛОВА
38-ИЛОВА
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишШНҚ 3.01.03-24 «Қурилишда геодезия ишлари» шаҳарсозлик нормалари ва қоидаларига
39-ИЛОВА
39-ИЛОВА
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишШНҚ 3.01.03-24 «Қурилишда геодезия ишлари» шаҳарсозлик нормалари ва қоидаларига
40-ИЛОВА
40-ИЛОВА
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишШНҚ 3.01.03-24 «Қурилишда геодезия ишлари» шаҳарсозлик нормалари ва қоидаларига
41-ИЛОВА
41-ИЛОВА
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишШНҚ 3.01.03-24 «Қурилишда геодезия ишлари» шаҳарсозлик нормалари ва қоидаларига
42-ИЛОВА
42-ИЛОВА
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишШНҚ 3.01.03-24 «Қурилишда геодезия ишлари» шаҳарсозлик нормалари ва қоидаларига
43-ИЛОВА
43-ИЛОВА
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
