2-жадвал

Грунт

Қуруқ грунтнинг зичлиги, p_d, t/m³

Сувга тўйинган грунтнинг ички ишқаланиш бурчаги Ψ, град

Фильтрланиш коэффициенти k, m/d

Қум:

чангсимон

1,35-1,50

22-24

0,5-5

майда ва ўртача

1,45-1,60

24-30

2-25

йирик

1,55-1,65

30-32

5-35

шағалсимон

1,60-1,75

32-34

10-50

шағалли 50 фоиз қум таркибли

1,70-1,90

34-36

30 дан ортиқ

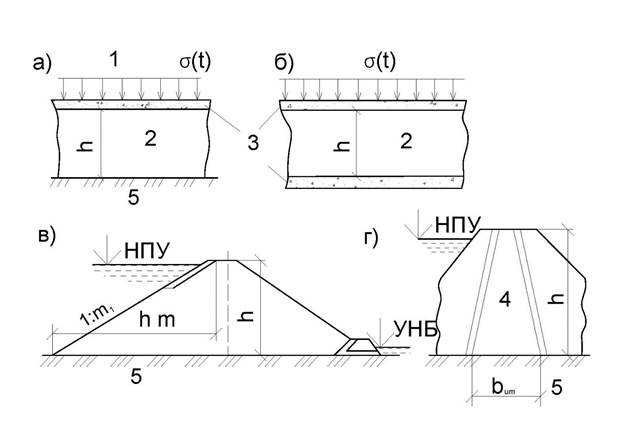

4-жадвал

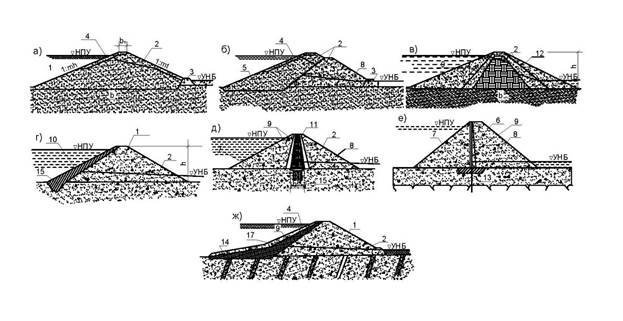

Тўғон кўриниши

Тўғон жисми грунтлари

Тўғонни қуриш усули

Бир жинсли:

Сунъий равишда шакллантирилган қияликлар билан

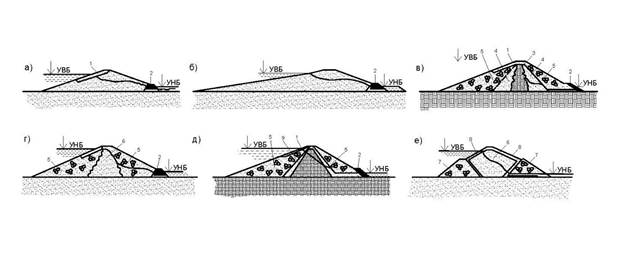

(4-а расм)

қумлар, қумлоқ грунтлар, қумоқ грунтлар, соғ грунт кўринишидаги

нишабларда қирғоқ тўғонлари бўлган икки томонлама ювилиши

Эркин шаклланган-юқори

(4-б расм)

қумли, шағалли (йирик қумли)

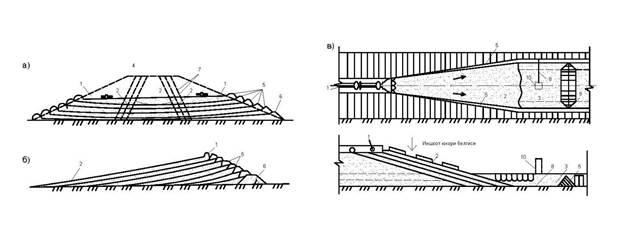

пастки қияликда қирғоқ тўғонлари бўлган бир томонлама ювилиши (5-б расм) ва марказий тортиб ўралган қисмини ўтириндилардан ўйиб тўплаш

Икки ёқли қияликлар билан тор кесимли

(5-в расм)

қумли, шағалли (йирик қумли)

қувурнинг кўндаланг кесимидан пульпа чиқариш орқали ва қияликлар бўйича узлуксиз марказий тортиб ўраб жиҳозланиш билан ўтириндилардан ўйиб тўплашнинг пионер усули

Бир жинсли бўлмаган:

ядроли

(4-в расм)

шағалли (йирик қумли) тош қотишмали (тош-шағалли) ёки майда доначали ва лой-грунтли фракциялар тутувчи турли доначали қумлар

қияликларида марказий тортиб ўралган дамбали ва тўғоннинг марказий қисмида чўктирувчи ҳовуз билан бўлган икки томонлама ювма усул билан ўйиб тўплаш (5-а расм)

марказий доира билан

(4-г расм)

таркибида майда фракцияли тошли (йирик қумли), тош қотиш-галечникли (шағалсимон) ёки турли доначали қумли

қияликларида марказий тортиб ўралган дамбали ва тўғоннинг марказий қисмида чўктирувчи ҳовуз билан бўлган икки томонлама ювма усул билан ўйиб тўплаш (5-а расм)

Бирлашган (аралаш):

Лой-грунт ва ювма ёнбошли кўтарма ядро билан бўлган

(4-д расм)

тошли (йирик қумли) тош қотиш-галечникли (шағалсимон) ёки қумли

ҳовузсиз икки томонлама ювма усул билан ўйиб тўплаш

тоғ массасидан бўлган кўтарма банкетлар ва бир жинсли марказий доирали қилиб ювма усул билан ўйиб тўплаш

(4-е расм)

тошли (йирик қумли) тош қотиш-галечникли (шағалсимон) ёки қумли

ҳовузсиз икки томонлама ювма усул билан ўйиб тўплаш

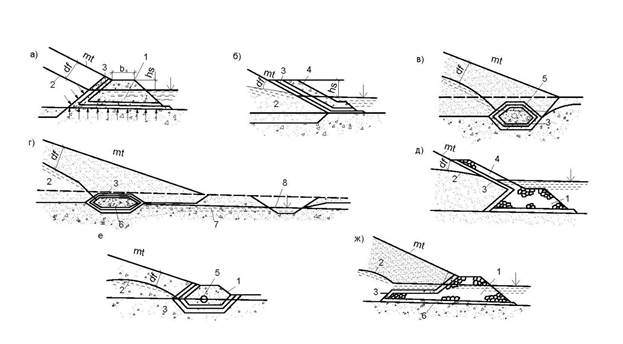

7-жадвал

Тўғон тури

Фильтрланишга қарши мослама конструкцияси

Тош-грунтли

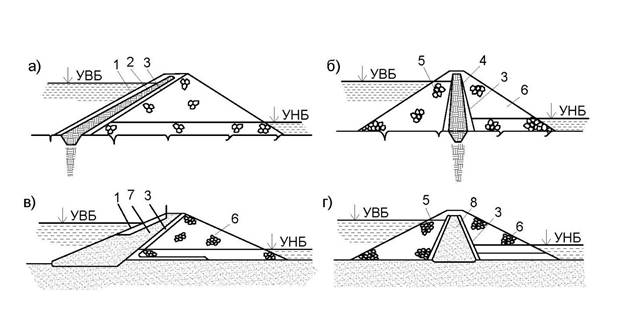

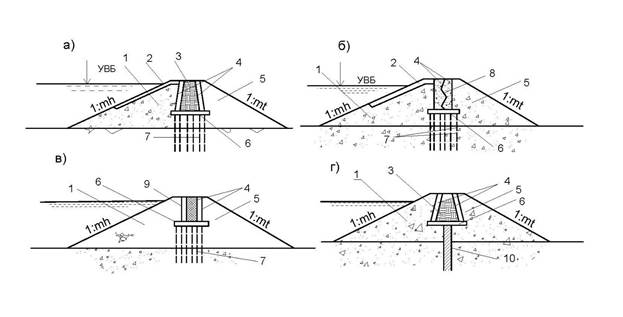

грунтли экран (7-а расм)

грунтли ядро (7-б расм)

юқори грунтли призма (7-в расм)

марказий грунтли призма (7-г расм)

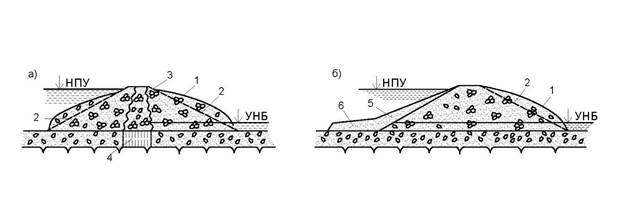

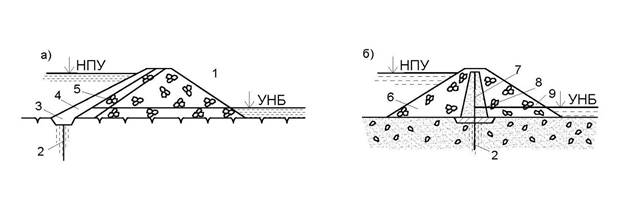

инъекцион диафрагма (йўналтирилган портлатиш орқали барпо этилувчи тўғон 8-а расм)

экран (йўналтирилган портлатиш орқали барпо қилинувчи тўғонда 8-б расм)

уйғунлаштирилган фильтрланишга қарши мослама

Тош-уюмли

ногрунт материаллардан бўлган экран (9-а расм)

диафрагма (9-б расм)

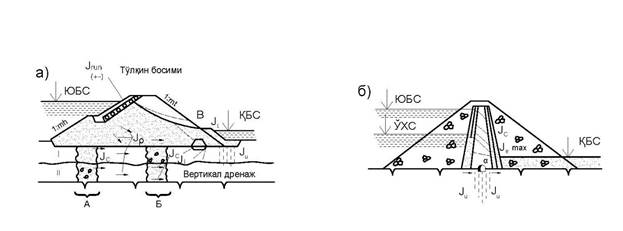

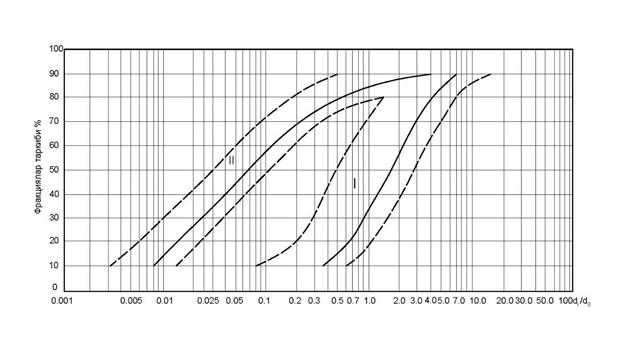

8-жадвал

Грунт

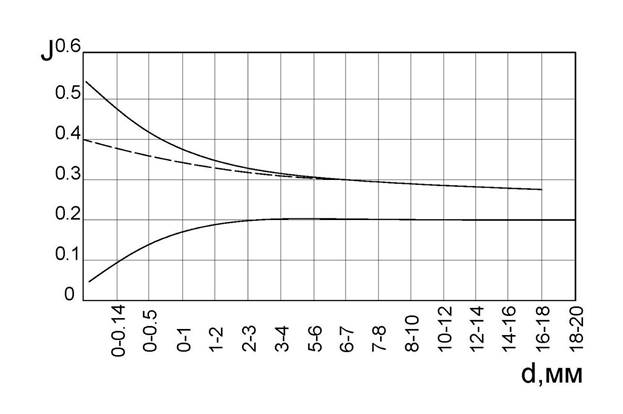

Босим градиенти ўртача критик қийматлари J_cr,m, қуйидагилар учун

понур

экран ва ядро

тўғон жисми ва призмаси

Лойгрунт, лойгрунтли бетон

15

12

8 — 2

Лой грунт

10

8

4 — 1,5

Қумлоқ грунт

3

2

2 — 1

Қум:

ўртача

-

-

1

майда

-

-

0,75
