Ҳужжат элементидан ҳавола олишOʻzbekiston Respublikasi Vazirlar Mahkamasi huzuridagi Yer qaʼrini geologik oʻrganish, sanoatda, konchilikda va kommunal-maishiy sektorda ishlarning bexatar olib borilishini nazorat qilish Davlat inspeksiyasi BOShLIGʻINING
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишBUYRUGʻI
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишNEFT VA NEFTMAHSULOTLARI UChUN VERTIKAL SILINDRIK POʻLAT REZERVUARLARNING TUZILIShIGA DOIR QOIDALARNI TASDIQLASh HAQIDA
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш[Oʻzbekiston Respublikasi Adliya vazirligi bilan kelishilgan holda texnik hujjat deb topilgan. 2011-yil 19-yanvar, 6-24/12-12498/6-son]
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишOʻzbekiston Respublikasining “Xavfli ishlab chiqarish obyektlarining sanoat xavfsizligi toʻgʻrisida”gi Qonuni (Oʻzbekiston Respublikasi qonun hujjatlari toʻplami, 2006-yil, 39-son, 386-modda) va Oʻzbekiston Respublikasi Vazirlar Mahkamasining 2004-yil 10-iyuldagi 323-son “Sanoatda, konchilikda va kommunal-maishiy sektorda ishlarning bexatar olib borilishini nazorat qilish davlat inspeksiyasi faoliyatini tashkil etish toʻgʻrisida”gi (Oʻzbekiston Respublikasi Hukumatining qarorlari toʻplami, 2004-yil, 7-son, 64-modda) qaroriga muvofiq buyuraman:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1. Neft va neftmahsulotlari uchun vertikal silindrik poʻlat rezervuarlarning tuzilishiga doir qoidalar ilovaga muvofiq tasdiqlansin.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2. Mazkur Qoidalar Oʻzbekiston Respublikasi Adliya vazirligi bilan kelishib, normativ texnik hujjat sifatida eʼtirof etilgan kundan boshlab kuchga kiritilsin va koʻpaytirilsin.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишBoshliq B. GʻULOMOV
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишToshkent sh.,
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2010-yil 17-dekabr,
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш356-son
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш“Sanoatgeokontexnazorat”
davlat inspeksiyasi boshligʻining 2010-yil 17-dekabr, 356-sonli buyrugʻiga
ILOVA
davlat inspeksiyasi boshligʻining 2010-yil 17-dekabr, 356-sonli buyrugʻiga
ILOVA
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишNEFT VA NEFTMAHSULOTLARI UChUN VERTIKAL SILINDRIK POʻLAT REZERVUARLARNING TUZILIShIGA DOIR
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишQOIDALAR
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишUshbu Qoidalar Oʻzbekiston Respublikasining “Xavfli ishlab chiqarish obyektlarida sanoat xavfsizligi toʻgʻrisida” gi Qonunga (Oʻzbekiston Respublikasi qonunlari toʻplami, 2006-y., 39-son, 386-modda) muvofiq hamda Oʻzbekiston Respublikasi Vazirlar Mahkamasining 2004-yil 10-iyuldagi 323-sonli qarori (Oʻzbekiston Respublikasining qarorlari toʻplami, 2004-yil, 7-son, 64-modda) bilan tasdiqlangan Sanoatda, konchilikda va kommunal-maishiy sektorda ishlarning bexatar olib borilishini nazorat qilish davlat inspeksiyasi haqidagi nizomga muvofiq ishlab chiqilgan boʻlib, tashkiliy-huquqiy shakllari va mulkchilik shaklidan qatʼi nazar, sanoat xavfsizligi boʻyicha faoliyat yurituvchi va “Sanoatgeokontexnazorat” DI nazorati ostidagi barcha tashkilotlarda qoʻllash uchun moʻljallangan.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишI bob. UMUMIY QOIDALAR
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1 - §. Qoidalarning taalluqliligi va qoʻllanish jabhasi
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1. Mazkur “Neft va neftmahsulotlari uchun vertikal silindrik poʻlat rezervuarlarning tuzilishiga doir qoidalar” (quyida — Qoidalar) neft va neftmahsulotlari uchun vertikal silindrik poʻlat rezervuarlarning konstruksiyasi, tuzilishi, yasalishi, montaj qilinishi, sinalishiga oid umumiy texnik hamda sanoat xavfsizligini taʼminlash, avariyalar, ishlab chiqarishdagi shikastlanish holatlarining oldini olishga qaratilgan talablarni belgilaydi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2. Mazkur Qoidalar yangidan loyihalanayotgan, hajmi 100 dan 50000 m3 gacha, doimiy yoki suzuvchi tomli, neft va neft mahsulotlari solinadigan vertikal silindrik poʻlat rezervuarlar uchun taalluqlidir.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишHajmi 50000 m3 dan katta boʻlgan rezervuarlarni loyihalash, tayyorlash va montaj qilishni, alohida (individual) texnik shartlarga koʻra, mazkur Qoidalar va GOST 31385 dagi holatlarni inobatga olib, ixtisoslashgan tashkilotlar bajaradi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3. Ushbu Qoidalar izotermik rezervuarlar (suyultirilgan gazlarni saqlash), issiq suv uchun bak-akkumulyatorlar va tajovuzkor kimyoviy mahsulotlar saqlanadigan rezervuarlarga tegishli emas.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2 - §. Umumiy talablar
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш4. Rezervuarlarni ishlatish sharoitlari va ularning konstruktiv xususiyatlari buyurtmachi tomonidan berilgan boʻlishi kerak (III bob, 3-§). Buyurtmachi tomonidan ishlatish sharoitlari va boshqa talablar yoʻqligida, Oʻzbekiston Respublikasidagi qurilish meʼyorlari va qoidalari, GOST 31385 dagi talablar va holatlarni hisobga olib, loyihachi tomonidan qabul qilinadi va loyihalashga texnik topshiriqda buyurtmachi bilan kelishiladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш5. Rezervuar parki tarkibidagi rezervuarning geometrik oʻlchamlarini belgilashda, alohida rezervuarlar va ularning guruhlarini oʻzaro joylashtirish boʻyicha QMQ 2.09.19 talablarini inobatga olish lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш6. Mazkur Qoidalar buyurtmachi taklifiga binoan turli geometrik oʻlchamdagi rezervuarlarni loyihalashga imkon beradi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишMazkur Qoidalarga koʻra, tayyorlash va montaj qilish uchun qulayroq oʻlchamga ega boʻlgan, 100 dan 50000 m3 gacha hajmdagi rezervuarlarning asosiy parametrlari 1-ilovada keltirilgan.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш7. Loyihalashga shartnoma tuzish paytida rezervuarni ishlatish sharoitlari va konstruktiv maʼlumotlari keltirilgan buyurtma blankini buyurtmachi loyihachiga berishi tavsiya etiladi (2-ilova).
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш8. Barcha turdagi rezervuarlarni tayyorlashni, ushbu Qoidalar va Oʻzbekiston Respublikasida amalda boʻlgan normalar talablariga mos ravishda tuzatishlar kiritib va loyihachi bilan ularni oldindan kelishib olish sharti bilan oldin amalda boʻlgan namunaviy loyihalar boʻyicha bajarish mumkin.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш9. Saqlanadigan mahsulot hajmiga koʻra rezervuarlar 4 klassga boʻlinadi:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa) I - klassga sigʻimi 50000 m3 va undan katta boʻlgan rezervuarlar kiradi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb) II - klassga sigʻimi 20000 dan 50000 m3 gacha boʻlgan hamda daryolar, yirik suv havzalari qirgʻogʻida va shahar qurilishi doirasida joylashgan, sigʻimi 10000 dan 50000 m3 gacha boʻlgan rezervuarlar kiradi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишv) III - klassga sigʻimi 1000 dan 20000 m3 gacha boʻlgan rezervuarlar kiradi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишg) IV - klassga sigʻimi 1000 m3 gacha boʻlgan rezervuarlar kiradi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишRezervuarlarning xavflilik darajasi, materiallarga boʻlgan maxsus talablar, metall konstruksiyalar komplektiga doir ishchi hujjatlarni tekshirish hajmi, hamda vazifasining muhimliligiga koʻra, ishonchlilik koeffitsiyenti (74 - punkt) hisob-kitobini inobatga olgan holda belgilanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш10. Tutib turuvchi konstruksiyalari 100° S dan yuqori haroratda ishlaydigan rezervuarlarni loyihalashda qoʻllaniladigan poʻlat rusumlarining fizik-mexanik tafsilotlarining oʻzgarishini hisobga olish zarur.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш11. Poʻlat himoya devorli rezervuarlarning tuzilishiga doir xususiyatlari III bobning 10-§ da bayon etilgan.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш12. Rezervuarlarni loyihalash, yasash va qurish jarayonida mazkur Qoidalar bilan birga, belgilangan tartibda tasdiqlangan mehnat muhofazasi va gigiyena, yongʻin xavfsizligi va atrof-muhit himoyasiga oid meʼyoriy hujjatlarga amal qilish lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишII bob. MATERIALLAR
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1 - §. Materiallarga oid umumiy talablar
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш13. Rezervuar konstruksiyalarida qoʻllaniladigan poʻlatlar Oʻzbekiston Respublikasining mavjud standartlari, texnik shartlari hamda mazkur Qoidalar talablariga javob berishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш14. Konstruksiyalarning barcha elementlari materiallarga doir talablarga koʻra 2 guruhga boʻlinadi:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa) asosiy konstruksiyalar:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1) A kichik guruh — rezervuarning devori, devorga payvandlanadigan tagliklar yoki halqasimon chetlar, devordagi lyuklar va quvurchalarning gardishlari va ularga ulanadigan flanetslar, devorga payvandlanadigan quvvat beruvchi qatlamlar, (mustahkamlovchi qoplamalar) statsionar tomning tayanch halqalari, konstruktiv elementlarni mahkamlash uchun devoridagi qistirma plastinalar;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2) B1 kichik guruh — tom karkasi, karkassiz tomlar;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3) B2 kichik guruh — rezervuar tagining markaziy qismi, suzuvchi tomlar va pontonlar, ankerli (bolt) mahkamlagichlar, karkasli tomning toʻshamalari, tomdagi lyuk va quvurchalarning gardishining lyuk qopqoqlari;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb) yordamchi konstruksiyalar: narvonlar, maydonchalar, oʻtish joylari, toʻsiq (gʻov) lar va boshqalar.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш15. Rezervuar konstruksiyalari uchun elektrpech, kislorod-konverter yoki marten usulida eritib quyilgan poʻlatlar qoʻllanishi lozim. Prokatning sifati va qalinligiga doir qoʻyiladigan talablar koʻrsatgichlariga koʻra, poʻlat issiq prokat, termik ishlov (normal holatga keltirilgan yoki toblashdan oʻtgan) dan yoki nazorat prokatidan keyin keltirilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш16. A kichik guruhga mansub asosiy konstruksiyalar uchun faqat qulay (kisloroddan toʻliq tozalangan) poʻlatdan foydalanish lozim. Ushbu kichik guruhning konstruksiyasini yasashga keltirilayotgan uglerodli, past uglerodli va past legirlangan poʻlatlarning mustahkamlik sinfi 2.1 jadvalga mos boʻlishi lozim. B kichik guruhdagi asosiy konstruksiyalar qulay va yarim qulay poʻlatlardan yasalishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишYordamchi konstruksiyalarni tayyorlash uchun yuqorida bayon etilgan poʻlatlardan tashqari, ishlatish paytidagi haroratni eʼtiborga olib, qaynovchi poʻlatlardan foydalanish mumkin.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2 - §. Kimyoviy tarkibi va payvandlana olishi
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш17. Eritish usulida payvandlanganda, payvandlash materiallarining sifati va payvandlash texnologiyasi payvand chokidagi metallning mustahkamlik va qovushqoqlik darajasi asosiy metalldagi mazkur koʻrsatgichlardan past boʻlmasligini taʼminlashi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш18. Oquvchanlik chegarasi 440 MRa va undan past boʻlgan poʻlatlarning uglerodli ekvivalenti 0,43 dan ziyod boʻlmasligi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишUglerod ekvivalenti quyidagi formula yordamida aniqlanadi:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишbunda, C, Mn, Si, Cr, Mo, Ni, Cu, V,P — eritib, tahlillash (choʻmichdagi namuna) natijalariga koʻra uglerod, marganets, kremniy, xrom, molibden, nikel, mis, vanadiy va fosforning massa ulushi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишPoʻlatning sertifikatida mis va vanadiyning miqdori haqida maʼlumot boʻlmasa, uglerod ekvivalentini hisoblab chiqarishda, prokatdagi mis va vanadiyning miqdorlari mos ravishda 0,30 va 0,01 % oʻlchamda qabul qilinadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш|
2.1-jadval | |||||||||
|
Mustahkamlik klassi |
Zarbiy qovushqoqligi kafolatlanadigan minimal harorat, °S | ||||||||
|
10 |
0 | minus 10 | minus 15 | minus 20 | minus 30 | minus 35 | minus 40 | minus 60 | |
| 255 | 255 (Ct Z sp) 20,1—40 mm** | S255 (St Z sp) 10,1—20 mm | S255 (St Z sp) 4—10 mm | | | | | | |
| 315* | | | S315 40,1—50 mm | S315 20,1—40 mm | S315 4—20 mm | | | | |
| 345 | | | | | S345 (09G2S) 40,1—50 mm | S345 (09G2S) 20,1—40 mm | S345 (09G2S) 10,1—20 mm | S345 (09G2S) 4 —10 mm | |
| | | | | | | | (09G2-U) 8—32 mm | ||
| | | | | | | | |
(08GNB) 8—25 mm | |
| 390 | | | | | | | | (10G2FB) 4 —28 mm | |
| | | | | | | | (09GBYu) 4—12 mm | | |
| 440 |
| | | | (10G2SB) 8—25 mm | | | | |
| | | | | | 08G2BT-U, 08G2B-U 8—16 mm | | | | |
| 590 | | | | | | | |
S590K (12GN2M FAYu) 10—40 mm |
|
| | | | | | | | |
(12GN2M FAYu-U) 10—40 mm | |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш* Mikrolegirlangan titanli poʻlat prokati issiq katanka yoki issiqlik bilan ishlov berilgan holatda, mikrolegirlangan vanadiyli (0,020-0,060 %) issiqlik bilan ishlov berilgandan keyin yoki nazorat qilinadigan prokat holatida yuboriladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш** Bu yerda va keyinchalik mazkur belgi 20 dan yuqori 40 mm gacha sharoitga mosligini bildiradi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишPoʻlatning rusumi quyidagi meʼyoriy hujjatlar asosida tanlanadi:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишS255, S345, S590k -GOST 27772 boʻyicha; S315 - TU 14-104-133 boʻyicha; 09G2-U - TU 14-1-5136 boʻyicha; 08GNB - TU 14-1-4152 boʻyicha; 10G2FB - TU 14-1-4083 boʻyicha; 09GBYu - TU 14-1-4358 boʻyicha; YuG2SB - TU 14-1-5270 boʻyicha; 08G2BT-U va 08G2B-U - TU 14-1-4349 boʻyicha; 12GN2MFAYu-U - TU 14-104-167 boʻyicha.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3 - §. Poʻlat varaqlarining turlari (sortament)
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш19. Rezervuarlarni qurish, qalinligi 4 — 50 mm, eni 1500 — 3000 mm, uzunligi 6000 — 12000 mm oʻlchamdagi, qirralari kesilgan poʻlat prokatlardan tayyorlanadi. Poʻlatning qalinligi barcha tomonlarida simmetrik qoʻyimda yoki nosimmetrik qoʻyimda, ammo pastki ogʻish chegarasi 0,3 mm ga teng qalinlikda yetkazib berilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш20. Tayyorlashdagi aniqlik darajasiga koʻra, varaqli prokatlar quyidagicha belgilanadi:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa) qalinligiga qarab: VT — eng yuqori, AT — yuqori;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb) eniga qarab: ASh — yuqori; BSh — normal;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишv) tekisligiga qarab: PO — oʻta yuqori; PV — yuqori.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишPoʻlat varaqlarning qalinligi va eni boʻyicha tegishli ogʻish chegarasi 2,2; 2,3 va 2,4-jadvallarda berilgan.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш|
2.2 - jadval | ||||||
|
Qalinligi, mm |
Simmetrik tomonli qoʻyimlar uchun VT va AT aniqlikdagi, quyidagi enlikda varaqlar qalinligi boʻyicha ogʻish chegarasi, mm | |||||
|
1500 |
1500 dan yuqori 2000 gacha |
2000 dan yuqori 3000 gacha | ||||
|
VT |
AT |
VT |
AT |
VT |
AT | |
|
5 dan 10 gacha |
±0,4 |
±0,45 |
±0,45 |
±0,5 |
±0,5 |
±0,55 |
|
10 dan 20 gacha |
±0,4 |
±0,45 |
±0,45 |
±0,5 |
±0,55 |
±0,6 |
|
20 dan 30 gacha |
±0,4 |
±0,5 |
±0,5 |
±0,6 |
±0,6 |
±0,7 |
|
30 dan 45 gacha |
|
±0,6 |
|
±0,7 |
|
±0,9 |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишVaraqlardagi oʻroqsimonlik (SP) minimal darajada boʻlib, 1 m asosda 2 mm dan ziyod boʻlmasligi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишUzunligi boʻyicha aniqligiga, tekislilik normasiga boʻlgan talablar standart talablariga mos boʻlishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш|
2.3 - jadval | ||||||
|
Qalinligi, mm |
VT va AT aniqlikda 0,3 mm ga teng doimiy pastki ogʻish chegaraga ega boʻlgan quyidagi enlikda varaqlar qalinligining ogʻish chegarasi, mm | |||||
|
1500 |
1500 dan yuqori 2000 gacha |
2000 dan yuqori 3000 gacha | ||||
|
VT |
AT |
VT |
AT |
VT |
AT | |
|
5 dan 10 gacha |
+0,5 |
+0,6 |
+0,6 |
+0,7 |
+0,7 |
+0,8 |
|
10 dan 20 gacha |
+0,5 |
+0,6 |
+0,6 |
+0,7 |
+0,8 |
+1,0 |
|
20 dan 30 gacha |
+0,5 |
+0,7 |
+0,7 |
+0,9 |
+0,9 |
+1,1 |
|
30 dan 45 gacha |
+0,7 |
+0,9 |
+0,9 |
+1,1 |
+1,1 |
+1,5 |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш|
2.4 - jadval | ||||
|
Qalinligi, mm |
ASh va BSh aniqlikda va varaq kengligidagi enliklarda, enlikning ogʻish chegarasi, mm | |||
|
2000 dan kam |
2000 dan ziyod | |||
|
yuqori ASh |
normal BSh |
yuqori ASh |
normal BSh | |
|
16 gacha |
10 |
15 |
15 |
20 |
| 16 dan 45 gacha |
15 |
25 |
20 |
25 |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш21. Oʻzbekiston Respublikasi hududida qurilayotgan rezervuarlar uchun buyurtmachining istagiga koʻra, varaqning qalinligi va eni ogʻish chegaralaridagi aniqliqda tayyorlanib, amaldagi standart talablari va belgilariga mos ravishda varaq prokatlarni olib keltirish mumkin.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш4 - §. Metallning harorat meʼyorlari
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш22. Metallning haroratini belgilashda quyidagi 2 miqdorning eng kami qabul qilinadi:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa) taxlab qoʻyilgan mahsulotning minimal harorati;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb) muayyan joy (hudud) uchun eng sovuq sutkadagi (sutka boʻyicha minimal oʻrtacha harorat) haroratga 5 °S qoʻshib hosil qilingani.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишMetallning haroratini aniqlashda, maxsus isitish effektlari va rezervuarlarning issiqlik izolatsiyasi hisobga olinmaydi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш23. Muayyan hudud uchun eng sovuq sutkadagi haroratni, joyning taʼminlanganligini (butlanganligi) 0,98 deb qabul qilib, QMQ 2.01.01 talablariga muvofiq tashqi havo harorati jadvali boʻyicha aniqlanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш24. Rulonli texnologiya boʻyicha yigʻilgan rezervuarlar uchun 23-punkt boʻyicha qabul qilingan metallning hisoblangan harorati, qalinligi 10 mm dan ziyod boʻlganda, 5 ° S ga pasaytiriladi, qalinligi 14 mm dan katta boʻlganda esa, 10 ° S ga pasaytiriladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш5 - §. Tavsiya qilinadigan poʻlatlar
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш25. Rezervuarlar konstruksiyasining asosiy elementlari uchun poʻlat rusumlarini tanlashda, talab qilinadigan mustahkamlik klassi (kafolatlangan oquvchanlik minimal chegarasi), zarbaga nisbatan qovushqoqligi, prokatning qalinligini hisobga olish zarur. 2.1-jadvalda mustahkamlik klassi, zarbiy qovushqoqligi talablari boʻyicha farq qiladigan poʻlat varaqlarning rusumlari tavsiya etilib, qoʻllanishi kerak boʻlgan qalinligi koʻrsatilgan.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишMazkur jadvalda olib kelinayotgan poʻlatga doir texnik shartlar ham berilgan.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2.5 - jadvalda poʻlatning kimyoviy tarkibiga, 2.6 - jadvalda esa mexanik xossalariga boʻlgan talablar qayd etilgan.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш26. Buyurtmachining talabiga koʻra, rezervuarlar konstruksiyasi uchun xalqaro standartlar va boshqa mamlakatlarning milliy standartlari boʻyicha poʻlatlardan foydalanishga ruxsat etiladi. Ayni paytda, poʻlatning tafsilotlari va sifatiga boʻlgan talablar, mazkur qoidalarda tavsiya etilgan poʻlatlarga qoʻyilgan talablardan past boʻlmasligi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш|
2.5 - jadval | |||||||||||||||
| | |||||||||||||||
|
Poʻlatning nomi (rusumi) |
Elementlar ulushi massasi, % |
Boshqa elementlar |
Uglerod ekvivalenti | ||||||||||||
| S | Mn | Si | S |
P |
Cr | Ni | Cu | Ti | Al | V | Nb | N | |||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 |
14 |
15 |
16 |
|
St Z sp 5 |
≤10,22 | ≤0,65 | 0,15—0,30 | 0,050 | 0,040 | 0,30 | 0,30 | 0,30 | - | 0,020 | - | - | ≤0,008-marten. | As≤ 0,08 | |
|
S315 |
≤0,22 | ≤0,65 | 0,15—0,30 | 0,030 | 0,035 | 0,30 | 0,30 | 0,30 | - | - | - | - | | | |
|
09 G2S—12 (345-3) 09 G2S—15 (345—4) |
≤0,15 | 1,30—1,70 | ≤0,80 | 0,040 | 0,035 | 0,30 | 0,30 | 0,30 | - | - | - | - | ≤0,008-marten. ≤0,012 el.pech | As ≤ 0,08 | |
|
09 G2U |
≤0,12 | 1,4—1,8 | 0,17—0,37 | 0,010 | 0,030 | 0,030 | 0,030 | 0,030 | - | - | - | - | ≤0,012 | Sa0,002-0,01 deb qabul qilingan | |
|
08 G2B |
≤0,09 | 0,85—1,35 | 0,15—0,40 | 0,010 | 0,030 | 0,3 | 0,40—0,65 | 0,3 | - | - | - | 0,02—0,4 | | Sa0,002-0,01 deb qabul qilingan | |
|
10 G2FB |
0,09—0,12 | 1,55—1,75 | 0,15—0,35 | 0,006 | 0,020 | 0,30 | 0,30 | 0,30 | ≤0,035 | 0,05 | 0,09—0,12 | 0,02—0,12 | ≤0,010 | - | ≤0,43 |
|
09 GBYu |
0,08—0,11 | 1,1—1,4 | ≤0,3 | 0,006 | 0,025 | 0,30 | 0,30 | 0,30 | - | 0,02—0,05 | - | 0,06—0,08 | ≤0,010 | Sa 0,004 | ≤0,38 |
|
10 G2SB |
≤0,13 | 1,38—1,8 | 0,25—0,50 | 0,020 | 0,025 | 0,30 | 0,30 | 0,30 | 0,005—0,02 | 0,01—0,06 | ≤0,10 | 0,03—0,05 | ≤0,12 | - | ≤0,44 |
| 08 G2B—U 08 G2BT—U | 0,07—0,11 | 1,45—1,65 | 0,2—0,4 | 0,010-0,006 | 0,020 | 0,30 | 0,30 | 0,30 | 0,015—0,04 0,07—0,09 |
≤0,05 | | 0,025—0,45 0,01—0,03 |
≤0,010 | - | ≤0,43 |
| S 590 K (12 GN2M FAYu) |
≤0,14 |
0,90—1,4 |
0,020—0,50 |
0,035 |
0,035 |
0,20—0,50 |
1,40—1,75 |
0,30 |
- |
0,05—0,10 |
0,05—0,1 |
|
0,02-0,03 |
Mo 0,15—0,25 deb qabul qilingan |
|
| 112 GN 2 M FAYu—U |
0,09—0,14 |
0,09—0,14 |
0,2—0,5 |
0,010 |
0,020 |
0,20—0,50 |
1,40—1,75 |
0,30 |
- |
0,02—0,05 |
0,05—0,10 |
- |
0,02-0,03 |
Mo 0,15—0,25 |
|
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишIzoh. Vanadiy qoʻshilganda, 10G2SB rusumdagi poʻlatning belgisi 10G2SFB boʻladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш|
2.6 - jadval | |||||||||||||||||
|
Poʻlatning nomi (rusumi) |
Varaqning qalinligi, mm |
Oquvchanlik chegarasi, N/mm2 |
Uzilishga vaqtincha qarshiligi, N/mm2 |
Nisbiy uzayishi, % |
Tomonlari parallellikkacha egilishi |
Zarbiy qovushqoqligi KCV, J/cm2 ** | |||||||||||
|
+20 |
+10 |
0 |
-10 |
-15 |
-20 | -30 |
-35 |
-40 |
-50 |
-60 |
20 °C da mexanik eskirgandan keyin | ||||||
|
kamida | |||||||||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
|
S 255 (St Z sp 5) |
4 dan 10 gacha |
245 |
380 |
25 |
d=l,5a*1 |
| |
35 |
30 | | | | | | | |
30 |
|
10 dan yuqori 20 gacha |
245 |
370 |
25 |
d=l,5a |
|
35 |
30 |
| | | | | | | |
30 | |
| 20 dan yuqori 40 gacha |
235 |
370 |
25 |
d=2,0a |
35 |
30 |
| | | | | | | | |
30 | |
|
S315 |
10 gacha |
315 |
440 |
21 |
d= 2,0a |
| | |
35 |
30 |
| | | | | |
30 |
| |
10 dan yuqori 20 gacha |
296 |
420 |
21 |
d= 2, 0a |
| | |
35 |
30 |
| | | | | |
30 |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 |
| 20 dan yuqori 40 gacha | 275 | 400 | 21 | d=2,0a | | | 35 | 30 | | | | | | | | 30 | |
| 40 dan yuqori 50 gacha | 255 | 390 | 21 | d=2,0a | | | | | | | | | | | | 30 | |
| S 345-3 (09G2S—12) | 4 dan yuqori 10 gacha | 345 | 490 | 21 | d=2a | | | | | | | | | 35 | | | 35 |
| S 345-4 (09 G2S—15) | 10 dan yuqori 20 gacha | 325 | 470 | 21 | d=2a | | | | | | | | 35 | | | | 35 |
| 20 dan yuqori 40 gacha | 305 | 460 | 21 | d=2a | | | | | | | 35 | | | | | 35 | |
| 40 dan yuqori 60 gacha | 285 | 450 | 21 | d=2a | | | | | | 35 | | | | | | 35 | |
| 09 G2U | 8 dan 20 gacha | 305 | 440—640 | 21 | d=2a | | | | | | | | | 35 | | | 35 |
| 20 dan yuqori 32 gacha | 295 | 440—640 | 21 | d=2a | | | | | | | | | 35 | | | 35 | |
| 08 GNB | 8 dan 25 gacha | 350 | 500 | 26 | d=2a | | | | | | | | | | | 50 | 35 |
| 10 G2FB | 4 dan 9 gacha | 450 | 550 | 22 | d=2a | | | | | | | 60 | 50 | 35 | | | 35 |
| | 10 dan 28 gacha | 430 | 520 | 17 | d=2a | | | | | 60 | 50 | | | 35 | | | 35 |
| 09 GBYu | 4 dan 12 gacha | 390 | 550 | 23 | d=2a | | | | | | | | | 60 | | | 35 |
| 10 G2SB | 8 dan yuqori 15 gacha | 480—600 | 590—690 | 22 | d=2a | | | | | | 50 | | | | | | |
| |
15 dan yuqori 25 gacha |
480—600 | 590—690 | 22 | d=2a | | | | | | 50 | | | | | | |
| 08 G2BT—U, 08G2B—U | 8 dan 16 gacha | 480—580 | 590—690 | 22 | d=2a | | | | | | 70 | 50 | | | | | 50 |
| S 590 K | 10 dan 40 gacha | 590 | 685 | 14 | d=3a | | | | | | | 50 | | 35 | | | 35 |
|
122 GN 2 M FAYu-U |
10 dan 40 gacha | 690—785 | 690—880 | 14 | d=3a | | | | | | | | | 50 | | 35 | 35 |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш*1 d — gardishning diametri; a — namunaning qalinligi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш**2 Poʻlat rusumidagi zarbiy qovushqoqlikning meʼyorlangan qiymati oʻzgarganda, uning kam qiymatli qoʻllanish doirasi, katta zarbiy qovushqoqlikda meʼyorlanadigan harorat bilan chegaralanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш6 - §. Zarbiy qovushqoqlikka oid talablar
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш27. A va B guruhdagi asosiy konstruksiyalarning elementlari uchun zarbiy qovushqoqligiga doir talablar konstruksiyaning guruhiga, metallning (hisoblangan) harorat meʼyori, poʻlatning mexanik xossalari, hamda prokatning qalinligiga qarab belgilanadi va GOST 31385 ga muvofiq ravishda aniqlanadi. Zarbiy qovushqoqlikka sinashda mayatnikli toʻqmoq (koper), isitgich qurilmalari va GOST 7268 va GOST 9454 ga mos ravishdagi sinalayotgan materialning namunasidan foydalaniladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш28. Sinov haroratini tanlash, poʻlatning kafolatlangan minimal oquvchanlik chegarasiga bogʻliq boʻladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишKafolatlangan minimal oquvchanlik chegarasi 390 MRa va undan past boʻlgan poʻlat varaqlar uchun sinov harorati grafik (2.1-rasm) boʻyicha aniqlanadi. Ayni paytda varaqning kafolatlangan minimal oquvchanlik chegarasini, metallning haroratini, qalinligini inobatga olish lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишKafolatlangan minimal oquvchanlik chegarasi 390 MRa dan yuqori boʻlgan varaqlar uchun sinov harorati metallning hisob-kitob qilingan haroratidan ziyod boʻlmasligi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишTanlangan poʻlat uchun kafolatlangan minimal oquvchanlik chegarasi va varaqning qalinligini 2.6-jadvaldan olish mumkin.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2.1-rasm. Oquvchanlik chegarasi, metallning hisob-kitob qilingan harorati va varaqning qalinligini inobatga olib, sinov haroratini belgilash grafigi (shtrix chiziq orqali harakat tartibi ifodalangan).
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш7 - §. Qabul qilib olish shartlari
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш29. Konstruksiyaning asosiy elementlari uchun varaqli poʻlat metallurgiya tashkilot (zavod) lari tomonidan partiya (uyum) lar holatida joʻnatiladi. Partiya (uyum) dagi poʻlat bir rusumga, birga (bitta choʻmichda) eritilgan, bir xil qalinlikga ega boʻlib, bir xil texnologiya asosida, jumladan, prokatlash rejimi termik ishlov berilib tayyorlangan boʻlishi shart. Joʻnatilayotgan uglerodli poʻlat prokatining massasi belgilangan standart meʼyorlaridan ziyod boʻlmasligi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишPartiyadagi varaqlarda sifat belgisi haqidagi hujjat boʻlishi lozim. Sifat hujjatlarida standartga oid talablarida koʻzda tutilgan tafsilotlardan tashqari, mazkur Qoidalarning qoʻshimcha talablarida bayon etilgan tafsilotlari ham boʻlishi zarur.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш8 - §. Buyurtma varaqlarida koʻrsatiladigan qoʻshimcha talablar
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш30. Rezervuar konstruksiyasining asosiy elementlari uchun prokat yasashga oid buyurtmada poʻlat rusumi, standart belgisi, varaqning geometrik oʻlchamlari (qalinligi, eni, uzunligi) va ularning massasi (vazni) dan tashqari quyidagi qoʻshimcha talablar ham koʻrsatilishi kerak:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa) qalinligi boʻyicha qoʻyim joylarining yoki 0,3 mm ga teng boʻlgan pastga ogʻish boʻyicha doimiy chegaradagi qoʻyim joylarining simmetrik joylashuvi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb) qalinligi (VT yoki AT), eni (ASh yoki BSh), tekisligi (PO yoki PV), oʻroqsimonligi (SP) boʻyicha tayyorlash aniqligi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишv) partiya (uyum) ning massasi (40 t);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишr) mustahkamlik klassi 440 va undan past boʻlgan poʻlatlar uchun uglerod ekvivalenti (Sekv= 0,43 %) ning chegaralanishi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишd) zarbiy qovushqoqligiga qoʻyiladigan talablar.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишVaraqlari yuzasining sifati standart talablariga javob berishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш31. Mazkur qoidalarning 22-punktiga muvofiq ravishda metallprokatga buyurtma berganda, prokatga boʻlgan oʻlchamlari, qalinligi, eni, qalinligi boʻyicha prokat aniqligi, tekisligi, qirgʻoqlarining oʻroqsimonlik tavsifi va boshqalar, amaldagi talablar asosida koʻrsatiladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш32. Konstruksiyaning asosiy elementlari uchun poʻlat varaqlar, buyurtmachining talabiga koʻra, ultratovush yordamida tekshirilgandan keyin yaxlitlik kafolati standartlarga mos boʻlishi taʼminlanishi kerak. Yaxlitlik klassi — 0 yoki 1. Varaqning nazorat qilib boʻlmaydigan zonalari boʻylama chetlarida — 5 mm, koʻndalang chetlarida esa —10 mm dan oshmasligi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш9 - §. Shakldor prokat
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш33. Rezervuarlar konstruksiyasining asosiy elementlari tarkibiga kiruvchi shakldor prokatlar (doimiy tom karkasining elementlari, suzuvchi tomli rezervuarlarning tayanch halqalari, tirgaklari, devorlarining mustahkamlovchi halqalari va boshq.) ham II bobning 2 va 6 - § larida bayon etilgan materiallarga qoʻyiladigan talablarga javob berishi kerak. Mazkur masala rezervuar konstruksiyasini tayyorlovchi tashkilot bilan shakldor prokat beradigan korxona oʻrtasida tuzilgan shartnomada bayon etilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш10 - §. Yordamchi konstruksiyalarning materiallari
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш34. Yordamchi konstruksiyalar materiallariga qoʻyiladigan talablar poʻlat qurilish konstruksiyalari uchun ishlatish shart-sharoitlari, taʼsir etuvchi zoʻriqishlar va iqlimga doir masalalar inobatga olinib, qurilish meʼyorlari va qoidalariga mos boʻlishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш11 - §. Payvandlash materiallari
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш35. Payvandlash materiallari (elektrodlar, payvandlash simlari, flyuslar, himoya gazlari) konstruksiyalarni yasash va montaj qilishdagi texnologik jarayon va tanlangan poʻlat rusumiga boʻlgan talablarga mos ravishda tanlanishi kerak. Ayni paytda, qoʻllaniladigan payvandlash materiallari va payvandlash texnologiyasi, payvand choklarining mexanik xususiyatlari mazkur Qoidalarda tavsiya boʻyicha tanlangan poʻlatlar uchun belgilangan xususiyatlardan kam boʻlmasligi shart.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш12 - §. Boltlar va gaykalar uchun materiallar
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш36. Yordamchi konstruksiyalar elementlari (narvonlar, maydonchalar, toʻsiq-gʻovlar) ni, hamda tom, tayanch halqalari va boshqalarni yigʻishda vaqtincha foydalaniladigan montajlash boltlari va gaykalari uchun material sifatida GOST 1050 boʻyicha 20ps yoki 20 rusumdagi poʻlat tavsiya etiladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш37. Quvuroʻtkazgichlarni patrubkalarga flanets usulida ulovchi bolt va gaykalarning materialini tanlashda metall uchun hisob-kitob qilingan haroratni inobatga olish lozim. Mazkur harorat minus 40° S gacha boʻlganda, bolt va gaykalar uchun StZsp5 rusumdagi poʻlat, harorat minus 40 dan minus 50° S gacha boʻlganda, 09G2S rusumdagi poʻlatning GOST 19281 boʻyicha 12-kategoriyasini, minus 50° S dan past harorat uchun 09G2S rusumdagi poʻlatning GOST 19281 boʻyicha 13-kategoriyasini ishlatish tavsiya etiladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш38. Poydevorlarda ishlatiladigan boltlar uchun poʻlat rusumi tanlashda, GOST 24379 ga muvofiq bajarish tavsiya etiladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишIII bob. REZERVUARLAR KONSTRUKSIYASI
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1 - §. Payvandli ulanma va choklar
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш39. Payvandli ulamalarga oid atamalar va ularning bayoni, payvand choklarining turlarini payvandlash ishlariga doir meʼyoriy hujjatlarga muvofiq quyidagicha qabul qilish zarur:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa) tutash ulanmalar — uchlari (yoq) ining yuzalari bir-biriga tegib turgan elementlarni payvandlab ulash.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb) burchakli ulanmalar — elementlari burchak ostida joylashgan va ularning tegib turgan joylari payvandlangan, ikkita elementlarni payvandlab ulash.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишv) bir-birining ustiga chiqarilgan ulanmalar — parallel joylashgan va bir- birining ustiga qisman chiqarib payvandlangan, ikkita elementlarni payvandlab ulash.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишg) tavrli ulanmalar — bir elementning uchi ikkinchi elementning yon yuzasiga toʻgʻri burchak ostida payvandlangan ulanmalar.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишd) tutash choklar — elementlarning chetlariga turlicha (toʻgʻri burchakli, X - simon, K - simon, V - simon) payvand choklardan yasalgan ulanmalar.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишe) burchakli choklar — burchakli, bir-birining ustiga chiqarib yoki tavrli ulanma qilingan payvand choklar.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишj) uzluksiz chok — uzunligi boʻyicha oralatmay yasalgan choklar;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишi) boʻlaklangan chok — uzunligi boʻylab kamida 50 mm uzunlikda alohida-alohida yasalgan choklar.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш40. Payvandli ulanib va choklangan konstruktiv elementlar, odatda, quyidagi qoʻllanilgan payvandlash turiga doir standartlar talablariga mos boʻlishi lozim:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa) qoʻlda bajariladigan yoyli payvandlash — GOST 5264;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb) flyus vositasida avtomatik va yarimavtomatik payvandlash — GOST 8713;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишv) himoya gaz muhitida yoyli payvandlash — GOST 1471.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш41. Payvandli ulanma choklar zich va mustahkam boʻlishi, oʻzining oquvchanlik chegarasi, uzilishga vaqtinchalik qarshiligi, nisbiy uzayishi, zarbiy qovushqoqligi, egilish burchagi kabi choklarining standart mexanik xossalarining koʻrsatkichlari boʻyicha asosiy metallga mos boʻlishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш42. Korroziyaga qarshi pishiqligini yaxshilash uchun chok metalli va asosiy metall kimyoviy tarkibi boʻyicha bir-biriga yaqin boʻlishi shart.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш43. Payvandlash texnologiyasida payvandlash davomida sezilarli deformatsiya (shaklining oʻzgarishi) va konstruksiya elementlarining bir-biriga nisbatan siljishiga yoʻl qoʻymaydigan usullarini tanlash lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш44. Payvandlashda qoʻllanilgan vaqtinchalik tutqichlar kuch taʼsiriga moʻljallanmaydi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш45. Qalinliklaridagi farq 3.1-jadvalda koʻrsatilgan miqdordan oshmaydigan detallarni ulashdagi choklar bir xil qalinlikdagi detallarni payvandlab ulaganday bajariladi. Detallardagi qirgʻoqlariga beriladigan ishlov va payvand choklarining oʻlchami nisbatan qalinroq detalda oʻtkaziladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш| |
3.1 - jadval |
| | |
|
Yupqaroq detalning qalinligi, mm |
Qalinligi boʻyicha ruxsat etilgan farq, mm |
| 4 gacha |
1 |
| 4 dan katta 20 gacha |
2 |
| 20 dan katta 30 gacha |
3 |
| 30 dan katta |
4 |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишMazkur jadvalda koʻrsatilgan detallar qalinligidagi oʻlchamlaridan ziyodroq farq boʻlganda, qalinroq detallar uchini yupqaroq detal qalinligigacha bir yoki ikkala tomonidan 15o burchak ostida yoʻnib, moslashtirish kerak. Ayni paytda konstruksiyaning chetlariga ishlov berish va payvand choklari oʻlchamini yupqaroq metall boʻyicha tanlash lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш46. Payvandlanadigan detalning oʻzaro qirgʻoqlari quyidagi oʻlchamlardan koʻpga siljishi mumkin emas:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa) qalinligi t = 4 — 10 mm gacha detallarda 1,0 mm ga;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb) qalinligi t = 10—40 mm gacha detallar (ammo 3 mm dan koʻp emas) payvandlanadigan detallar qalinligidan 10 % miqdorda.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш47. Burchakli payvand choklardagi maksimal katetlar ulanayotgan detallarning yupqarogʻining qalinligidan 1,2 barobarga ortishi mumkin emas.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш48. Qalinligi 4-5 mm boʻlgan detallardagi payvand choki burchagining kateti 4 mm boʻlishi kerak. Qalinligi kattaroq boʻlgan detallar uchun mazkur katet konstruksiyaga koʻra hisob-kitob qilib aniqlanadi, ammo eng kamida 5 mm boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш49. Rulonli yarim fabrikatlar zavod sharoitida uchma-uch (zich) qilib ulanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш50. Rezervuarning tagi va tomini rulonli materialdan yigʻayotganda, ulanmalar birining ustiga ikkinchisini chiqarib payvandlash mumkin. Rulonlar bir-birining ustini kamida 30 mm ga yopib turishi lozim. Rezervuarning tagi va tomini taglikka oʻrab, varaqlardan yigʻilayotganda, uchma-uch qilib va bir-birining ustiga 5 t oʻlchamda (ammo 30 mm dan kam emas) payvandlanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2 - §. Qoʻllaniladigan ulanmalar
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш51. Rezervuar devorlarining vertikal ulanmalari, varaqning butun qalinligi boʻyicha eritilib, tutash chok yasab bajariladi (3.1. - rasm).
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3.1 -rasm. Devorlarning vertikal tutash ulanmalari: a) chetlariga ishlov bermay; b) ikkala chetini bir tomonlama yoʻnib; v) chetlarining ikkala tomonini yoʻnib; g) qirralarni egri chiziq boʻylab yoʻnib.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa) chetlariga ishlov bermay;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb) ikkala chetini bir tomonlama yoʻnib;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишv) chetlarining ikkala tomonini yoʻnib;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишg) qirralarni egri chiziq boʻylab yoʻnib.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишRezervuar belbogʻlariga taqalib turgan varaqlarni vertikal ulashda, ular bir-biriga nisbatan eng kamida 8 t miqdorda siljitilgan boʻlishi lozim. Bunda t belbogʻlarga tiralib turgan varaqning eng katta qalinligi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишII va III klassga mansub rezervuarlarni rulonli tasmalardan tayyorlashda, ularni siljitmasdan zavodda yasalgan va montaj qilingan vertikal chokli ulamalarga ruxsat etiladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишVaraqlarni mustahkamlovchi patrubkalar choklari bilan devor choklari orasidagi masofa vertikal choklarda kamida 250 mm, gorizontal choklarda esa —100 mm gacha boʻlishi zarur.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишDevorning birinchi belbogʻidagi vertikal ulanmalar rezervuar tagligining chekka choklaridan kamida 100 mm masofada boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш52. Varaqlarni gorizontal ulash, ularning ikkala tomonidagi metallni toʻliq eritib tutash choklar bilan bajariladi (3.2-rasm).
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3.2-rasm. Devorlarni gorizontal tutash ulanmalari:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa) qirralariga ishlov bermay;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb) ustki varaqning bir qirrasini egri chiziq boʻylab yoʻnib;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишv) ustki varaqning ikkala qirrasini yoʻnib.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишYuqoridagi belbogʻning varaqlari pastki belbogʻ varaqlarining qalinligi chegarasida boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишQoʻshni belbogʻlar varaqlarining oʻzaro joylashuvi loyihada belgilangan boʻladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш53. Rezervuarlar tagi (osti) ni zavod sharoitida rulonli tasmalardan tayyorlanganda tutash ulanmalar qoʻllaniladi. Qolgan tagliklardagi tutash ulanmalar halqasimon qirralarni payvandlashda, hamda taglikning markaziy qismini varaqlarni qoʻllab yigʻishda foydalaniladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш54. Rezervuar tagini rulonli tasmalar bilan bir-biriga ulashda, taglikning markaziy qismini varaqlarni ulab yasashda, hamda markaziy qismining halqasimon chetlarini yasashda tasmalarni birining ustiga ikkinchisini chiqarib (naxlestochnoye) ulash qoʻllaniladi (3.3, 3.4, 3.5 - rasmlar).
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3.4 - rasm. Tagining markaziy qismidagi varaqlarni ulash
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш55. Rezervuar tagini devorlari bilan ulashda, tavrli ulama usuli qoʻllaniladi. Devorning pastki poyas (qism) dagi poʻlat varaqlarning qalinligi 20 mm va undan kam boʻlganda, qirralariga ishlov bermay, tavr usulidagi payvandlash ulamalar tavsiya etiladi (3.6 a) - rasm). Har bir burchakli chokdagi katetning oʻlchami eng koʻpi bilan 12 mm boʻlishi va gardishning nominal qalinligidan kam boʻlmasligi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3.5 - rasm. Markaziy qismni tagining gardishlariga ulanishi
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш56. Pastki poyasidagi devorning qalinligi 20 mm dan ziyod boʻlganda, rezervuarlar uchun qirralariga 3.6 b) - rasmdagidek ishlov berib turib, tavr usulida ulab payvandlash lozim. Payvand choklari kamida 2-marta oʻtib yotqizilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3.6 - rasm. Rezervuar tagining devori bilan ulanishi
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш57. Tomning poʻlat varaqlarini ulashda chokli va bir-birining ustiga chiqarib ulash qoʻllaniladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш58. Doimiy turadigan (muqim) tomlarni rezervuarning devori bilan ulanishi ushbu bobning 7 - § da berilgan.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3 - §. Loyihalash uchun boshlangʻich maʼlumotlar
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш59. Umumiy holatlar:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa) rezervuarlarning joylashuvi — ish beruvchining buyurtmasiga binoan yer yuzasidagi maxsus poydevor ustiga quriladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb) geometrik parametrlar — qurilish meʼyorlari va qoidalari, yongʻinga qarshi meʼyorlar talablarini va geologik tadqiqotlarni hisobga olgan holda, qurilish maydonchalari (1-ilovada mazkur hujjat talablariga muvofiq qoʻllanilishi qulay boʻlgan, hajmi 100 dan 50000 m3 gacha boʻlgan, rezervuarlarning asosiy parametrlari berilgan).
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишv) tayyorlash (yasash) metodlari — buyurtmachining talabiga koʻra, varaqli yoki rulonli qilib yasash.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш60. Buyurtmachi beradigan maʼlumotlar:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa) rezervuarning geometrik parametrlari va hajmi (sigʻimi);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb) rezervuar turi: doimiy tomli (pontonli yoki pontonsiz), suzuvchi tomli va boshqa konstruktiv xususiyatlari;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишv) quriladigan hudud (rayon, territoriya);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишg) saqlanadigan mahsulot nomi. Bunda zarur tadbirlarni qoʻllash maqsadida mahsulotdagi zararli aralashmalar mavjudligi (oltingugurt, vodorodsulfid va h.k.lar miqdori) yozilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишd) mahsulotning solishtirma ogʻirligi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишe) mahsulotning maksimal va minimal harorati;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишj) ortiqcha bosim va nisbiy siyraklik;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишz) issiqlik izolatsiyasidan zoʻriqish;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишi) uskunalarning joylashishi va texnologik uskunalar taʼsiridan hosil boʻladigan zoʻriqish;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишk) lyuklar va zulfinlarni tozalashga boʻlgan zarurat;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишl) mahsulotning aylanishi (vaqtga bogʻliq holatda mahsulot quyish darajasi-sathining oʻzgarishi);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишm) tovarosti suvining darajasi (sathi);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишn) rezervuarning ishlash muddati;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишo) rezervuar elementlarining korroziyasiga nisbatan qoʻyim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишMazkur maʼlumotlar yuzasidan buyurtmachi va loyihalovchilar oʻrtasida kelishuv boʻlishi shart.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш61. Toʻliq hajmdagi topshiriq belgilanmagan boʻlsa, mazkur Qoidalarning I bobidagi 2 - § ning 5-punktiga amal qilish kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш4 - §. Rezervuar tagining konstruksiyasi
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш62. Hajmi 1000 m3 gacha boʻlgan rezervuarlarning tagi yassi boʻlishi yoki nishabi markazdan chetga yoki nishabi markaz tomonga qarab konus shaklida (tavsiya etiladigan nishablik darajasi 1: 100) boʻlishi mumkin.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш63. Hajmi 1000 m3 va undan kam boʻlgan rezervuarlar tagini tashkil etuvchi varaqlarning qalinligi, korroziyaga nisbatan qoʻyimini hisobga olganda, kamida 4 mm boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишHajmi 2000 m3 va undan ziyod boʻlgan rezervuarlar tubining markaziy qismi va qalinlashgan halqasimon gardishlardan iborat boʻlishi kerak. Mazkur rezervuarlar tubining markaziy qismini tashkil etuvchi barcha varaq (list)lar, korroziyaga hisoblangan qoʻyimdan tashqari, eng kamida 4 mm nominal qalinlikda boʻlishi zarur.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш64. Gardishini tashkil etuvchi varaqlar halqasi tashqi tarafidan aylanma shaklida boʻlib, gardishning ichki chegarasi, gardishdagi varaqlar soniga teng miqdordagi toʻgʻri toʻrtburchak shaklida boʻlishi mumkin. Gardishning radial kengligi devorning ichki yuzasi bilan taglikning markaziy qismini payvandlovchi chok oʻrtasidagi oraliqni taʼminlab, kamida 300 mm boʻlishi kerak. Halqasimon gardishning qalinligi 3.2-jadvalda berilgan oʻlchamlardan kam boʻlmasligi zarur.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш|
3.2 - jadval | |
| | |
| Rezervuar pastki poyasi devorining qalinligi, mm | Halqasimon gardishning minimal qalinligi, mm |
| 7 gacha | 6 |
| 8 dan 11 gacha | 7 |
| 12 dan 16 gacha | 9 |
| 17 dan 20 gacha | 12 |
| 21 dan 26 gacha | 14 |
| 26 dan katta | 16 |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш65. Halqasimon gardishlar oʻzaro ponasimon tirqishlar shaklida qolib ketadigan taglikka bir tomonlama tutash choklar hosil qilib payvandlanadi (3.5 - rasm).
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш66. Rezervuarning tagini varaqlar yoki rulonlar qoʻllab bajarish mumkin. Rulonli tasmalar zavodda varaqlarni uchma-uch qilib payvandlab tayyorlanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишRezervuar tagini varaqlar qoʻllab montaj qilinganda, ostida qolib ketadigan taglikning ustiga chiqarib, uchma-uch qilib payvandlanadi (3.4 - rasm).
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишRezervuar tagini bir-birining ustiga chiqarib payvandlashda, faqat yuqori tomonidan burchakli chok yasab bajariladi (3.3 - rasm).
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишRezervuar tagidagi bir-birining ustiga chiqarib ulangan joylar bilan pastki poyas kesishgan joylarda tekis yuza hosil boʻlishi kerak (3.5 - rasm).
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш5 - §. Rezarvuar devorining konstruksiyasi
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш67. Rezervuar devoridagi poʻlat varaqlarning hisoblangan qalinligi gidrosinovlar paytida mahsulot yoki suv toʻldirish sathining loyihaviy balandligiga qarab belgilanadi. Rezervuar devorlaridagi varaqlarning nominal qalinligi prokat uchun hisoblangan minusli qoʻyim va korroziyaga nisbatan qoʻyimni oʻz ichiga oladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш68. Rezervuar devorining nominal qalinligi 3 etapda aniqlanadi:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa) poyaslar qalinligining dastlabki tanlovida;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb) pishiqligini tekshirishga oid hisob-kitobi paytida qalinlikka tuzatish kiritish (jumladan, seysmik jihatdan xavfli hududlar uchun zilzila taʼsirini inobatga olish);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишv) barqarorlik (mustahkamlik) ka doir hisob-kitob qilishda qalinlikka tuzatish kiritish.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш69. Poyaslarning nominal qalinligini dastlabki tanlash, ishlatishdagi zoʻriqish, gidrosinovlar oʻtkazish paytidagi zoʻriqish va konstruksiyaga oid talablarni hisob-kitob qilib amalga oshiriladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш70. Ishlatish sharoitidan kelib chiqib, har bir poyas uchun devorning minimal hisoblangan qalinligi quyidagi formula yordamida aniqlanadi:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишr — mahsulotning zichligi (solishtirma ogʻirligi), kg/cm3;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишN— mahsulotni quyish balandligi, cm;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишz — rezervuar tagidan poyasning pastki chegarasigacha boʻlgan masofa, cm;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишr — rezervuar devori yuzasining oʻrtacha radiusi, cm;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишRy — materialning hisoblangan qarshiligi, kgf/cm2;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишγs — ishlash sharoiti uchun koeffitsiyent: eng pastki poyas uchun 0,7 qolgan boshqa poyaslar uchun 0,8 ga teng.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш71. Gidravlik sinovlar sharoiti uchun har bir poyasdagi devorning minimal qalinligi quyidagi formula bilan hisoblanadi:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишRv — gidrosinovlarda ishlatiladigan suvning zichligi (solishtirma ogʻirlik, kgf/cm2);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишHg — gidrosinovlarda suvni quyish balandligi, cm;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишγs = 0,9 - gidrosinov sharoitidagi barcha poyaslar uchun ishlash koeffitsiyenti bir xil (71-punktdagi belgilanishga qoʻshimcha).
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш72. Devordagi har bir poyasning nominal qalinligi (t) ni sortament qatordan tanlashda quyidagi shartga amal qilish lozim. Qalinligi, prokat uchun minusli qoʻyimning ∆ va t farqini hisobga olganda, uchta qiymatning maksimal miqdoridan kam boʻlmasligi kerak:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишs — korroziya uchun hisoblangan qoʻyim, mm;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишtk — konstruksiya uchun zarur boʻlgan minimal qalinlik boʻlib, 3.3 - jadval boʻyicha aniqlanadi:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш|
3.3 - jadval | |
| | |
| Rezervuar diametri D, m | Devor varaqlari minimal konstruktiv qalinligi, mm |
| 16 gacha | 5 |
| 16 dan 25 gacha | 6 |
| 25 dan 40 gacha | 8 |
| 40 dan 65 gacha | 10 |
| 65 dan yuqori | 12 |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш73. Mustahkamlikka tekshiruv va turgʻunlikka tekshiruv hisob-kitobi, nominal qalinlik bilan (t) prokatga moʻljallangan minusli qoʻyim va korroziya uchun qoʻyim (S) larning farqi sifatida aniqlanadigan poyaslarning hisoblangan qalinligini (tp) belgilash uchun oʻtkaziladi:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишRezervuar devorining har bir poyasi uchun devorning mahkamligini tekshirish quyidagi formula bilan hisoblanadi:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишyoki boshqa formula:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишσ1— meridional kuchlanish, kgf/cm2;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишσ2 — halqa boʻylab kuchlanish, kgf/cm2;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишγs — ish sharoiti uchun koeffitsiyent (71 - punkt boʻyicha olinadi);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишγn — rezervuarlarning vazifasiga koʻra ishonchlilik koeffitsiyenti:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишI — klass uchun γn = 1,2 ga,
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишII — klass uchun γn = 1,1 ga,
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишIII — klass uchun γn = 1,05 ga,
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишIV — klass uchun γn = 1,0 ga teng.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишYuqoridagi formulalar doimiy tomli rezervuarlar uchun keltirilgan. Suzuvchi tomli rezervuarlar uchun hisob-kitob qilganda 75-punktdagi formulalarda berilgan, doimiy tomli rezervuar uchun xos boʻlgan nagruzka (zoʻriqish) inobatga olinmaydi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш74. Halqa boʻylab kuchlanish (σ2) har bir poyasning pastki nuqtasi uchun hisoblab chiqiladi:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишFormulada rezervuardagi ortiqcha bosimdan zoʻriqishga doir ishonchlilik koeffitsiyenti eʼtiborga olingan.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишRp — rezervuardagi ortiqcha bosim kgf/cm2 (71-punktdagi belgilanishga qoʻshimcha).
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш75. Yuklama (zoʻriqish) boʻyicha ishonchlilik koeffitsiyenti va asosiy birikma uchun koeffitsiyentlarni hisobga olgan holda meridianal kuchlanish poyasning pastki nuqtasi uchun quyidagi formula boʻyicha aniqlanadi:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишGm — hisoblangan nuqtadan yuqoridagi metallkonstruksiyalarning massasi, t;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишGo — hisoblangan nuqtadan yuqoridagi statsionar uskunalarning massasi, kg;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишGy— hisoblangan nuqtadan yuqoridagi isitgichning massasi, t;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишs— qordan zoʻriqishning toʻliq meʼyoriy miqdori, kgf/cm2.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш76. Seysmik (zilzila) taʼsiriga oid hisob-kitoblarni ixtisoslashgan tashkilot bajaradi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш77. 73-punktdagi shartlar bajarilmaganda, tegishli poyasning qalinligini oshirish lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш78. Alternativ variant sifatida, buyurtmachi bilan kelishib turib, ish sharoiti uchun har bir poyas devorining minimal qalinligi (tc) va gidravlik sinovlar uchun minimal qalinligi (tg) ni oʻzgaruvchan qalinlikdagi silindrik qatlamning tarkibi hisoblanadigan, devor har bir poyasi uchun membranali halqa boʻylab kuchlanishning eng katta oʻlchami asosida tavsiya etish mumkin. Rezervuar devorini tagi bilan tutashgan chegaraviy sharoit, nolli radial siljishlar va varaq gardishida plastik momentga teng boʻlgan egiluvchi moment tarzida beriladi. Qalinlikni tanlash 71-punktdagi shartlar bajarilishi tufayli 73-punktdagi formula bilan aniqlangan dastlabki qalinlikni kamaytirib, iteratsiya usulida bajariladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишKatta hajmdagi rezervuarlarda bayon etilgan usul bilan minimal qalinlikni belgilanishi poyaslarning hisoblangan qalinligini kamaytirishi mumkin.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш79. Rezervuar devorlarining mustahkamlikka hisob-kitobini quyidagi nisbatni tekshirish yoʻli bilan bajariladi:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишσσ—dastlabki kritik (meridianal) kuchlanish, kgf/cm2;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишσσ —soʻnggi kritik (meridianal) kuchlanish, kgf/cm2.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш80. Dastlabki kritik kuchlanish quyidagi formula bilan aniqlanadi:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишtp min — devorning eng yupqa poyasining (odatda yuqori poyas) hisoblangan qalinligi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишKoeffitsiyent S ushbu formula bilan chiqariladi:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш81. Soʻnggi (ikkinchi) kritik kuchlanish ushbu formula yordamida aniqlanadi:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишHr — rezervuarning redutsiyalangan balandligi, m, statsionar tomli rezervuarlar devorining qalinligi doimiy boʻlganda, Hr rezervuar devorining toʻliq balandligi (N0) ra teng boʻladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш82. Rezervuarning redutsiyalangan balandligi quyidagi formula bilan aniqlanadi:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишtri — i poyasdagi varaqning hisoblangan qalinligi, mm;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишhi— i poyasning balandligi, cm.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишSuzuvchi tomli rezervuarlarning yuqori poyasi uchun hi sifatida poyasning pastki chetidan shamollatish halqasigacha boʻlgan masofa oʻlchamida olinadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш83. Doimiy qalinlikdagi devorning pastki qirgʻogʻi uchastkasi uchun meridianal kuchlanish ushbu formula bilan hisoblab chiqiladi:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишRvak — rezervuardagi nisbiy siyraklanish (vakuum) miqdori, kgf/cm2. Siqilish boʻyicha kuchlanish belgisi σi —shartli ravishda musbat belgisiga almashtirilgan.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш84. Statsionar tomli rezervuarlar halqasidagi kuchlanish (σ2) ni turgʻunlikka hisoblangan Rvak va tashqi shamolning ekvivalent bosimiga (Rsh) ga bogʻliq boʻladi:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишRsh — rezervuarning eng yuqorisiga No shamol bosimi qiymati (qurilish meʼyorlari va qoidalariga koʻra).
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишSuzuvchi tomli rezervuarlar uchun Rvak oʻrniga shamoldan siyraklanish darajasi hisobga olinadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишCi — aerodinamik koeffitsiyent boʻlib, rezervuar balandligi (No) uning diametri nisbatiga bogʻliq ravishda (qurilish meʼyorlari va qoidalariga muvofiq) aniqlanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишSiqilish boʻyicha kuchlanish (σ2) shartli ravishda musbat qiymatga almashtirilgan.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш85.79-punktdagi shartlarni bajarish imkoniyati boʻlmasa, rezervuar devorlarining mustahkamligini taʼminlash uchun yuqoridagi poyaslardagi devor qalinligini orttirish yoki oʻrtalariga mahkamlovchi halqalar oʻrnatish lozim. Sharoitga koʻra har ikkalasini ham qoʻllash mumkin.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш86. Oraliqlardagi mustahkamlik halqalari holatini hisoblash quyidagicha amalga oshiriladi. Ushbu jarayonni faqat σ1 / σsg<1 sharti bajarilgandagina amalga oshirish mumkin. Mazkur holatda 79-punktdagi σ1,σcr,σ2 larning qiymati maʼlum boʻlganda, ikkinchi (soʻnggi) kritik kuchlanish σ σ2 ning hisobini chiqarib, 82-punktdagi nisbatdan redutsiyalashgan balandlik (Hr max) aniqlangandan keyin 79-punktdagi barcha shartlar bajarilgan hisoblanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш87. Oʻrtalikka oʻrnatiladigan mustahkamlovchi halqaning oʻrni quyidagi algoritm boʻyicha aniqlanadi. Poyaslarning aniqlangan balandliklari 82-punktdagi formula boʻyicha pastdan yuqoriga qarab yigʻiladi. Suzuvchi tomli rezervuar uchun eng yuqori poyasning balandligi shamollatish halqasi sathiga teng qilib olinadi. Yigʻindi hosil qilinayotganda, keltirilgan (aniq) balandlik Hr max dan ziyod qiymati, hamda mazkur poyasning quyi qirgʻogʻiga mos keluvchi balandlik Hji qiymatini ifodalovchi (j) poyasning tartib raqami boʻladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишj — poyasning quyi qirgʻogʻi tepasiga halqani oʻrnatish balandligi (hji) — quyidagi formula yordamida aniqlanadi:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишAgar hisob-kitob boʻyicha halqa oʻrnatish joyi gorizontal payvand chokka 150 mm dan yaqinga toʻgʻri kelib qolsa, halqa yuqoriroqqa joylashtiriladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишMustahkamlik halqasining parametrlari rezervuarning diametriga koʻra 95-punktda berilgan metodika boʻyicha aniqlanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш88. Birinchi mustahkamlovchi halqaning oʻrni belgilangandan keyin, 87-punktda berilgan algoritm boʻyicha ikkinchi (uchinchi va sh.k.) mustahkamlovchi halqalarning oʻrnatiladigan joylari belgilanadi. Ayni paytda statsionar tom (ochiq rezervuarning shamollatish halqasi) oʻrnini oldingi halqa egallaydi deb faraz qilish lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш89. Agar eng quyi halqa bilan rezervuar tagi orasidagi keltirilgan balandlik ruxsat etilgan Hg max dan kam boʻlsa, devordagi barcha halqalarning orasidagi masofalarni iloji boricha bir xil qilib taqsimlab chiqish zarur.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш90. Mustahkamlikka doir hisob-kitoblar va mustahkamlovchi oraliq halqalarning joylashishini aniqlashning alternativ varianti sifatida buyurtmachi bilan kelishib turib, poyaslar qatlamlaridagi turli qalinlikka eʼtibor berib, oxirgi element metodi boʻyicha bajarish mumkin. Mazkur usul yordamida halqalar soni va ularning joylashuvini, hamda poyaslardagi tasmalar qalinligini aniqlash mumkin. Hisoblashdagi chegara shartlari 78-punktda berilgan.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш6 - §. Rezervuar devorlaridagi mustahkamlovchi halqalarning konstruksiyasi
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш91. Suzuvchi tomli rezervuarlarning eng yuqori poyasi devorlariga oʻrnatilgan mustahkamlovchi halqaga ega boʻlishi kerak. Mustahkamlikka doir hisob-kitoblarga koʻra, rezervuar devorlariga oraliq mustahkamlovchi halqalar oʻrnatilishi mumkin. Mazkur qoʻshimcha halqalarning soni va devordagi holati 88 — 90 - punktlarda qayd etilgan.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш92. Statsionar tomsiz rezervuarlarning xizmat koʻrsatish maydonchasi sifatida foydalaniladigan eng yuqoridagi mustahkamlovchi halqaning eni kamida 800 mm boʻlishi va tashqi tarafidan gʻov (toʻsiq) lar oʻrnatilishi lozim. Mustahkamlik halqasi rezervuar devoriga mahkamlangan tirgaklar bilan jihozlanishi zarur.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш93. Eng yuqoridagi mustahkamlovchi halqaning kesimi undagi eng maksimal egilish momenti (M) ga muvofiq ravishda tanlanadi va quyidagi formula bilan aniqlanadi:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишFormulada shamoldan yuklama (zoʻriqish)ga kafolat koeffitsiyenti 1,4 deb qabul qilingan.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш94. Agar eng yuqoridagi halqa poʻlat varaqlar rezervuar devoriga yoppasiga burchakli chok qilib payvandlangan boʻlsa, halqaning inersiya momentiga payvand joyidan pastga va yuqoriga poyasning 15 karra qalinligi miqdorida devor qatlamining qismini qoʻshib hisoblash lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш95. 85-punktda bayon etilgan uslub boʻyicha payvandlanadigan joyi aniqlangan oraliq mustahkamlovchi halqani oʻrnatish zarurati tugʻilganda, kerak boʻlgan kesimning egilish momentini inobatga olib aniqlanadi:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишHr max — devorning redutsirlangan balandligi oʻlchami (m) hisoblanib, 81-punktdagi usulda aniqlanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш96. Mustahkamlovchi oraliq halqaning inersiya momentiga eni 2(rtpi)0,5 dan yuqori va halqa payvandlangan joydan pastroq darajani yoki devorning tashqi yuzasiga nisbatan hisob-kitob qilib aniqlash mumkin.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш97. Yuqoridagi mustahkamlik halqa tirgagining kesimini va ular orasidagi tirqishni hisob-kitob yoʻli bilan aniqlanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш98. Mustahkamlik halqalarini devordagi gorizontal payvand choklaridan kamida 150 mm masofaga joylashtiriladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш99. Mustahkamlik halqalarining elementlarini rezervuar devoriga mahkamlovchi konstruksiyalar loyihada koʻrsatilgan boʻladi. Halqaning seksiyalari oʻzaro uchma-uch choklar qilib toʻliq eritib yoki boshqa usulda ulanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш100. Rezervuarda yongʻinga suv sepish tizimi mavjud boʻlsa, mustahkamlik halqasining konstruksiyasini halqadan pastga ham suv sepaoladigan qilib oʻrnatish lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш7 - §. Statsionar (doimiy) tomlar
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш101. Mazkur boʻlimda statsionar (turgʻun) tomlar konstruksiyalariga boʻlgan talablar bayon etiladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишKonstruksiyalar quyidagi turlarga boʻlinadi:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa) konussimon qobiq toʻshama hisobiga konussimon oʻzini oʻzi ushlab turadigan tom;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb) karkas va toʻshama elementlaridan iborat karkasli konussimon tom;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишv) yuzasi sferik shaklga oʻxshash va karkasning egilgan elementlari va toʻshamaning yirik elementlaridan tuzilgan gumbazli tom.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишMazkur Qoidalarning umumiy talablarini bajarish sharti bilan boshqa konstruksiyadagi tomlarni ham qoʻllash mumkin.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш102. Barcha tomlar, perimetri boʻylab, mustahkamlovchi halqa elementlaridan foydalanib, rezervuar devoriga tayanib turadi. Halqa hosil qiladigan burchakning minimal miqdori 63 x 5 mm dan kam boʻlmasligi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш103. Elementlarning minimal nominal qalinligi 4 mm deb qabul qilinadi. Ishlatish sharoitlari ishlash muddati va korroziya tezligini hisobga olib korroziya uchun qoʻshimcha qalinlik olish mumkin.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш104. Tomning barcha elementlari va uzellarini loyihalashda, ularda roʻy beradigan maksimal kuchlanish darajasi hisob-kitobdagi miqdordan ziyod boʻlmasligi kerak (korroziyaga nisbatan qoʻyimni hisobga olmay).
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш105. Oʻzini-oʻzi ushlab turadigan konussimon tomlar uchun tavsiya etiladigan geometrik parametrlar: tomni tashkil etuvchi elementlarning gorizontal tekislikka nisbatan qiyaligi maksimal 30°, minimali esa 15o boʻlishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш106. Konussimon tom tasma (polotna)sining hisob-kitob qilingan minimal qalinligi (tk), mustahkamligi shartiga koʻra, korroziyaga nisbatan qoʻyimsiz quyidagi formula bilan aniqlanadi:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишR — hisoblangan zoʻriqish (nagruzka), kgf/cm2;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишR= 1,05 gm + 0,95x 1,2 gu + 0,9x 1,6s + 0,95x 1,2 Rvak, (23) bu yerda,
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишgm — 1 m2 tom varagʻi (listi) ning massasi, kg;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишgu — 1 m2 issiqlik saqlovchi oʻramaning massasi, kg;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишs — qordan zoʻriqishning toʻliq normativ miqdori, kg;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишR vak — rezervuar tomi ostidagi hosil boʻlgan nisbiy siyraklanish miqdori (vakuum), kgf/sm2;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишE — poʻlatning egiluvchanlik moduli, kg/sm2;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишθ —tom bilan gorizontal tekislik oʻrtasidagi burchak, gradus.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишMazkur formulani θ<30° va r/(tksinθ) > 274 sharti bajarilgandagina qoʻllash mumkin va uni tk uchun birinchi yaqinligi aniqlangandan (hisob-kitob qilingandan) keyin tekshirib koʻrish lozim. R — oʻz navbatida tk ning oldindan nomaʼlum boʻlishiga bogʻliq boʻlganligi uchun hisob-kitob paytida bir nechta ketma-ket yaqinlashuv talab qilinib, boshlangʻich yaqinlashuv uchun minimal nominal qalinlik (104-punkt) ni qabul qilish mumkin.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш107. Tomning qoplamasini rulonli tasmalar (bitta yoki bir necha qismdan iborat) yoki varaqli tunukalardan montaj qilish usuli bilan yasalishi mumkin.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш108. Tomni devorning tepasiga mahkamlash (ulash) uzelini 3.7 - rasmda koʻrsatilgan variantlardan biriga oʻxshatib biriktirish mumkin. Mazkur uzel halqali choʻzilish kuchlanishi (Nk) gorizontga nisbatan quyidagi formulada hisoblangan burchak θ ostida boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишR — 106-punktdagi formula orqali hisoblangan yuklama (zoʻriqish).
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш109. Ortiqcha ichki bosimda ishlayotgan rezervuarlar tomini devor tepasiga mahkamlash uzeli halqani siquvchi kuchlanishga hisoblanadi:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишR — maksimal ortiqcha bosim, kgf/sm2 ;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишgmin — tom vaznidan tushadigan minimal vertikal yuklanish, gmin= 0,9 (gm +gu).
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишUzel pogon (uzunlik) kuchlanishi (Nk) ning mustahkamligiga moʻljallangan boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш110. 3.7-rasmda uzelning koʻndalang kesimi shtrixlab belgilab qoʻyilgan. Undan Nk - kuchlanishning qabul qilish uchun foydalanish mumkin. Hisob-kitob qilingan maydon quyidagi formula bilan aniqlanadigan Ik _ kenglikdagi tomning uchastkasidan iborat:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишrezervuar devori uchastkasining kengligi - ls
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишva elementlarning mustahkamlovchi uzellarini hisobga olish zarur.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш111. Gorizontal yuzaga nisbatan tomning qiyalik burchagi ≈ 6° (nishablik 1:10) dan ≈ 9,5° (nishablik 1:6) gacha deb qabul qilinadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш112. Karkasli konussimon tomlarning quyidagi ikkita turini qoʻllash tavsiya etiladi:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa) karkas elementlari bilan qoplama oʻzaro ulanishidan iborat yigʻma shchitlar;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb) asosiy elementlarga payvandlanmagan taglikli tomlar.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишShchitlar va tom stropillari rezervuar devorlari va markaziy halqaga mahkamlanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш113. Tomning shchitlari yoki taglik tasmalar oʻzaro bir-birining ustiga chiqarib, yuqoridan uzluksiz burchakli chok yasab payvandlanadi. Tajovuzkor mahsulotlar saqlanadigan rezervuarlardagi tom qoplamasi varaq (tasma) larini karkasga ham ustidan, ham tagidan uzluksiz burchakli chok bilan payvandlanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш114. Tomning tagligi devorning yuqorisiga eng minimal oʻlcham (63 x 5 mm) li halqali burchak orqali mahkamlanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш115. Oʻzini-oʻzi ushlab turadigan gumbazli (sharsimon) tomlar quyidagi talablarga javob berishi kerak:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa) sferik yuzaning minimal radiusi 0,8 D boʻlishi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb) maksimal radiusi — 1,5 D boʻlishi (D — rezervuar diametri);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишv) qoplamasining minimal qalinligi - 5 mm.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш116. Gumbaz karkasli tomlar shchitlar tarzida yoki karkas elementlari va qoplash varaqlaridan yasalishi mumkin.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш117. Konussimon va gumbazli tomlar uchun rezervuar tomlariga karkas va uzellarni mahkamlash, 106-punktda aniqlangan R hisoblab chiqilgan yuklama (nagruzka) taʼsiriga dosh beraoladigan mustahkamlikka va 109-punktda aniqlangan Ri — gmin yuklamadan turgʻunligiga (ortiqcha bosimda ishlayotgan rezervuarlar uchun) hisoblab chiqiladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш8 - §. Suzuvchi tomlar
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш118. Suzuvchi tomlar, statsionar (turgʻun) tomsiz, gorizontal yer yuzasining har 1 m2 ga 1,5 kRa massadagi qor qoplamasi hosil boʻladigan rayonlarda joylashgan rezervuarlarda qoʻllaniladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш119. Suzuvchi tomlar quyidagi turlarda boʻlishi mumkin:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa) perimetri boʻylab joylashgan germetik korobalari bor, yakkadeka konstruksiyali suzuvchi tomlar;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb) butun yuzasi germetik korobalar bilan qoplangan qoʻshdeka konstruksiyali suzuvchi tomlar;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишv) qalqib turadigan suzuvchi tom.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш120. Suzuvchi tomlarni loyihalashda rezervuarlarni toʻldirganda yoki boʻshatganda, tomning choʻkib ketishi yoki uning konstruktiv elementlari, hamda rezervuarning tubidagi va devorlaridagi texnologik elementlar va moslamalar buzilib ketishiga yoʻl qoʻymaslik choralarini rejalashtirish zarur.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш121. Rezervuarda saqlanadigan mahsulotning zichligi (solishtirma ogʻirligi) qanday boʻlishidan qatʼiy nazar, suzuvchi tomlar solishtirma ogʻirligi 0,7 t/m3 zichlikdagi mahsulot solinganda suza oladigan qilib hisob-kitob qilinadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш122. Yakkadekali suzuvchi tomlarning markaziy qismidagi va ikkita bir-biriga yaqin suzgich (koroba) laridagi germetiklik yoʻqolganda ham suzib (qalqib) turishi taʼminlanishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишQoʻshdekali tomlarning ikkita qoʻshni suzgich (koroba) laridagi germetiklik yoʻqolganda ham suzuvchanligi taʼminlanishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишBuyurtmachi bilan kelishilgan holda, suzuvchi tomlarda toʻplangan yogʻin suvlarini bevosita saqlanayotgan mahsulot ustiga tushiruvchi avariyali suv tashlagich oʻrnatilishi mumkin.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишSuzuvchi tomning konstruksiyasi rezervuar boʻshatilgan paytda tayanchlarda turganda, taqsimlangan 1,5 kRa yuklama (zoʻriqish) ga dosh beraoladigan, yetarli darajadagi mustahkamlikka ega boʻlishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш123. Suzuvchi tom va rezervuardagi mahsulot orasida bugʻ-havo aralashmasi hosil boʻlishiga yoʻl qoʻymaslik uchun tom mahsulotga tegib turishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш124. Suzuvchi tomning markaziy qismi va har bir suzgichi (korobasi) germetik boʻlib, tegishli usullar bilan (vakuum kamera yoki sizib kiruvchi suyuqlik) sinalishi lozim. Suzgichning yuqori qismiga kuzatish lyuki (tirqishi) oʻrnatilib, oʻsha yerdan germetiklikka tekshirib turiladi. Lyukning konstruksiyasi va gardishi suzgich (koroba) ichiga yogʻin tushmasligini taʼminlashi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3.8 - rasm. Sharsimon tomni rezervuar devoriga ulash usullari
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш125. Suzuvchi tomlarning konstruksiyasi yogʻin suvlarini suvyigʻish punktiga toʻplab, keyinchalik rezervuarlar (park) tashqarisiga chiqarib yuborishga imkon berishini taʼminlashi kerak. Yakkadekali suzuvchi tomning suvyigʻish qurilmasi, suvtashlagich quvuroʻtkazgichlaridagi germetiklik yoʻqolganda, suzuvchi tomga saqlanayotgan mahsulot tushmasligini kafolatlovchi teskari klapan oʻrnatilishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишAsosiy suvtashlagichning nominal diametri quyidagicha boʻlishi kerak:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa) diametri 30 m gacha boʻlgan rezervuarlar uchun — 75 mm;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb) diametri 30 m dan 60 m gacha boʻlgan rezervuarlar uchun — 100 mm;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишv) diametri 60 m dan ziyod boʻlgan rezervuarlar uchun — 150 mm.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишSuzuvchi tomga, uning balandligiga qarab avtomatik tarzda kerakli holatga moslanuvchi narvon orqali chiqiladi. Ishlatiladigan narvonlardan biri sifatida sirpanuvchi narvonni tavsiya etish mumkin. Ushbu narvonning yuqori qismi rezervuar devoriga sharnir yordamida mahkamlanib, pastki qismidagi rolik (gʻildirakcha) lar suzuvchi tomga oʻrnatilgan yoʻnaltiruvchi yoʻl (relschalar) boʻylab harakatlanadi. Sirpanuvchi narvonning ikkala tomonida toʻsiqlar, pogʻonalari oʻz-oʻzidan tekis holga keladigan boʻlib, har qanday holatida ham oʻrta nuqtasiga tushadigan vertikal yuklama (yuk) 5 kN ga moʻljallangan boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш126. Tomning tashqi cheti bilan rezervuar devorlari orasidagi hamda tomdagi naycha (quvur) lar bilan yoʻnaltirgich oʻrtasidagi tirqishlar maxsus qurilma (berkitgich) lar yordamida hosil qilinadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш127. Berkitgich uchun ishlatilgan material saqlanadigan mahsulotga oʻzining gaz zichligi (solishtirma ogʻirligi), eski-yangiligi, eyilishga dosh beraolishi, harorat va boshqa omillar boʻyicha mos kelishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш128. Rezervuar devori bilan ponton oraligʻidagi tirqishning oʻlchami ishlatiladigan berkitgichning konstruksiyasiga mos boʻlishi zarur.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш129. Suzuvchi tomlar, rezervuar tagida odam yuraoladigan balandlik (1800 mm) dagi tayanch ustunlar ustida turadigan holatda boʻlishi kerak. Buyurtmachining talabiga binoan suzuvchi tomlar pastda 2 xil (ishchi va taʼmirlash) holatda toʻxtatib turadigan tayanch ustunli boʻlishi mumkin.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишQuvurlar yoki boshqa yopiq profillardan yasalgan tayanch ustunlarida suyuqlikni chiqaruvchi tashlama teshiklar qoldirilgan boʻlishi lozim. Suzuvchi tomning rezervuar tagiga, tushadigan nagruzkasini bir maromda taqsimlanishi uchun suzuvchi tomlar turadigan tayanch ustunlari tagiga, rezervuar tubiga yoppa chok hosil qilib payvandlangan poʻlat qistirmalar qoʻyiladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш130. Suzuvchi tomlarda nominal diametri kamida 600 mm li, rezervuarni shamollatish yoki unda mahsulot yoʻq paytida xizmat koʻrsatuvchi xodimlar kiraoladigan eng kamida bitta lyuk (yorugʻlik tuynugi) va diametri 800 mm li bitta montaj qilish lyuki boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш131. Suzuvchi tomlar aylanib (buralib) ketishining oldini olish uchun pastki qismi perforatsiyalangan (teshiklari bor) quvurdan yoʻnaltiruvchidan (mahkam ushlab turuvchi) sifatida foydalaniladi. Mazkur quvur bir vaqtning oʻzida texnologik vazifalar (ichida namuna olish uchun yoki mahsulot sathini oʻlchash uchun qurilmali) ni bajarishi mumkin.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш132. Suzuvchi tomning barcha qismlari, xususan sirpanuvchi narvon ham elektr tokiga nisbatan bir-biri va devor bilan oʻzaro ulangan boʻlishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш9 - §. Pontonlar
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш133. Pontonlar turgʻun tomli rezervuarlarda qoʻllanilib, undagi mahsulotning bugʻlanib isrof boʻlishini kamaytirishga moʻljallanadi. Pontonli rezervuarlar ichki bosim va vakuumsiz ishlatilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш134. Pontonlarning asosiy turlari quyidagilardan iborat:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa) perimetri boʻylab joylashtirilgan ochiq yoki yopiq suzgich (koroba) li membranali pontonlar;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb) butun maydoni boʻylab qoʻshdekali konstruksiyadagi germetik suzgich (koroba) lari joylashtirilgan pontonlar;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишv) germetik qoplamali qalqib turuvchi pontonlar;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишg) yuzasi penopoliuretan bilan qoplangan koʻpqatlamli pontonlar.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш135. Pontonning konstruksiyasi uni rezervuarning butun balandligi boʻyicha qiyshaymay va aylanmay ishlashini taʼminlashi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш136. Pontonning chetki devori (borti) choʻkib turishini hisobga olganda, mahsulot sathidan kamida 150 mm baland boʻlishi lozim. Pontonning quvurchalari ham xuddi shunday balandlikda boʻlishi zarur.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш137. Pontonning konstruksiyasi, rezervuarda saqlanayotgan mahsulotning solishtirma ogʻirligini hisobga olgan holda, oʻzining suza olish zaxirasini taʼminlashi kerak. Ichi boʻsh suzgich (koroba) lari bor pontonning suzuvchanligini hisoblash har qanday ikkita suzgich va pontonning markaziy qismida germetiklik yoʻqolgan holat uchun oʻtkaziladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш138. Pontonning poʻlat yoki alyuminli qotishmalardan yasalgan elementlarining qalinligini belgilashda, ularning mustahkamlik va deformatsiya (shaklini oʻzgartirish) ga doir hisob-kitoblar, hamda muayyan ishlatish sharoitidagi korroziyaga dosh beraolish xossalarini asos qilib olish lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш139. Pontonning mahsulot yoki uning bugʻlari bevosita taʼsir qiladigan barcha ulanmalari zichlangan va germetiklikka tekshirilgan boʻlishi kerak. Zichlovchi materiallar saqlanayotgan mahsulot bilan xossalari jihatidan oʻzaro mos boʻlishi zarur.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш140. Pontonning holati turgʻun (mahkamlangan) yoki sozlanuvchan (oʻzgaruvchan) tayanch (ustun) lar yordamida ushlab turiladi. Uning eng quyi (pastki) ishchi holati ponton konstruksiyasi rezervuar ichidagi devorlaridan yoki tagidagi pontonning pastga tushishiga toʻsqinlik qiladigan turli uskuna va qurilmalardan yuqorida boʻlishi kerak. Berk profillardan yasalgan tayanch (ustun) larning pastki va yuqori qismida tashlama va tozalash uchun teshikchalari boʻlishi lozim. Buzilishlar va zichlik yoʻqolishining oldini olish uchun tayanch (ustun) larning ponton elementlariga mahkamlanadigan joylariga alohida eʼtibor berish zarur.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш141. 134-punktda tarif berilgan a) va b) turidagi pontonlardan rezervuar tubiga tushadigan dinamik zoʻriqishni bir maromda taqsimlash uchun ponton tayanchlarining tagiga poʻlat qistirmalar qoʻyib, ularni rezervuar tubiga yoppa chok usulida payvandlab tashlanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш142. Pontonni yasashga doir hisob-kitob qilganda, quyidagilarga eʼtibor berish kerak. Ponton suzib turganda yoki tayanch ustunlarda turganda, ponton ustida turli yoʻnalishda harakatlanayotgan eng kamida 2 kishini (2 kN) bemalol koʻtarib turaolishi, buzilib ketmasligi, hamda rezervuar ichidagi mahsulot ponton ustiga chiqib ketmasligi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш143. Ponton aylanib (buralib) ketishining oldini olish uchun trosli yoki boshqa konstruksiyalardan foydalanish mumkin.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш144. Pontonlarning qoplamasiga yuklanish tushishining oldini olish uchun, ventilatsiya qurilmalarini pontonning quvuriga oʻrnatish mumkin. Mazkur qurilma, rezervuarni toʻldirish yoki boʻshatish paytida, eng quyi ish holatida, tayanchlarda turgan pontonning tagidagi havo va gazni yetarli darajada harakatlantiradigan boʻlishi kerak. Har holda (ventilatsiya qurilmasi bor yoki yoʻqligida) ponton tayanchlarda turganda, rezervuarni toʻldirish yoki boʻshatish tezligi, muayyan rezervuar uchun iloji boricha eng minimal boʻlishi zarur.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш145. Turgʻun tomda yoki pontonli rezervuarning devorida eng kamida 2 ta ventilatsiya (shamollatish) quvurcha (teshik) lari boʻlib, ular perimetr boʻyicha har 10 m ga joylashtiriladi. Bundan tashqari tom markaziga bitta quvurcha oʻrnatiladi. Mazkur quvurchalarning umumiy ochiq maydoni rezervuar diametrining har bir metriga 0,06 m2 ga teng yoki undan ziyod boʻlishi kerak. Rezervuarni ishlatish paytida ventilatsiya quvurchalarining teshigining kataklari 10x10 mm li zanglamaydigan poʻlatdan yasalgan toʻr va yogʻin-sochindan saqlovchi tunuka gʻiloflar bilan toʻsilgan boʻlishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш146. Pontonning ustiga chiqish uchun rezervuarning devorida eng kamida bitta tuynuk (lyuk) boʻlishi va u orqali tayanch ustunlarda turgan pontonga chiqish imkoniyati boʻlishi zarur.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш147. Pontonli rezervuarning turgʻun tomiga, pontonning perimetri boʻylab zichlashuvini nazorat qilish uchun, eng kamida 2 ta kuzatish lyuklari oʻrnatilishi kerak. Lyuklar orasidagi masofa 20 m dan katta boʻlmasligi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш148. Pontondagi barcha tok oʻtkazuvchi qismlari oʻzaro va rezervuarning tashqi konstruksiyasiga ulangan boʻlishi zarur. Mazkur ishni rezervuarning turgʻun tomidan pontonga keladigan (teng taqsimlangan kamida ikkita) egiluvchan kabellar yordamida bajarish mumkin. Kabelni ularning pishiqligiga, korroziyaga bardoshligiga, elektr qarshiligiga ulanishning ishonchliligiga, egiluvchanligiga va ishlash muddatiga qarab tanlanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш149. Pontonning tepa qismida turib, nazorat qilinishi kerak boʻlgan berk suzgich (koroba) lardagi germetiklikni tekshirish uchun ular qopqoqli lyuklar bilan jihozlanishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш10 - §. Devorlari himoyalangan rezervuarlar
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш150. Devorlari himoyalangan rezervuarlarni loyihalab tayyorlash va montaj qilishda mazkur Qoidalarning talablari va ushbu paragrafdagi qoʻshimcha koʻrsatmalarga amal qilish lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш151. Devorlari himoyalangan rezervuarlar mahsulotni saqlash uchun belgilangan, ichki rezervuardan va avariya holatlarida yoki asosiy rezervuarning germetikligi buzilganda, mahsulotni ushlab turish uchun belgilangan himoyali tashqi rezervuardan iborat boʻladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишAsosiy rezervuar turgʻun tomli yoki suzuvchi tomli qilib yasalgan boʻlishi mumkin.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш152. Rezervuardagi himoyalovchi devorning balandligi asosiy rezervuar devori balandligining kamida 80 % ini tashkil qilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишHimoyalovchi rezervuarning diametrini tanlashda, quyidagilarga eʼtibor berish lozim ichki rezervuar buzilgan (yorilgan) taqdirda va mahsulotning bir qismi himoyalovchi rezervuarga oqib oʻtganda, himoyalovchi rezervuardagi mahsulotning sathi rezervuar devorining eng yuqori nuqtasidan 1 m ga past boʻlishi, hamda devorlar orasidagi boʻshliqning kengligi kamida 1,5 m boʻlishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш153. Asosiy rezervuarning tubi himoyalovchi rezervuarning tubiga bevosita tayanib turishi yoki sizib (oqib) chiqish holatlarini toʻliq nazorat qilib borish uchun rezervuarlar tubini bir-biridan ajratib turuvchi panjara, armaturali toʻr yoki boshqa qistirmalarga tayanib turishi lozim. Himoyalovchi devorli rezervuarning tubidagi nishablik faqat tashqariga qarab yasalgan boʻladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш154. Devorlari himoyalangan rezervuarni, rezervuar parkiga joylashtirganda, belgilangan tartibda tasdiqlangan qurilish meʼyorlari va qoidalari va yongʻinga qarshi talablarga rioya qilish lozim. Ayni paytda himoyalovchi devorli rezervuar diametri uchun asosiy rezervuarning diametrini qabul qilish kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишDevori himoyalangan rezervuarlar atrofini marzalash shart emas.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш155. Himoyalovchi devorli rezervuarlar 2 etapda sinovdan oʻtkaziladi:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa) birinchi etapda — asosiy rezervuar sinaladi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb) ikkinchi etapda — himoyalovchi rezervuar sinaladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишDevori himoyalangan rezervuarni gidravlik sinashni, asosiy rezervuarni himoyalovchi devor balandligigacha suv bilan toʻlatilgan holatda, devorlar orasidagi boʻshliqqa loyihada belgilangan meʼyorgacha suv quyib oʻtkaziladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишSinov natijalari asosida asosiy va himoyalovchi devorli rezervuarlarni sinashga oid alohida-alohida dalolatnoma tuziladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш156. Devori himoyalangan rezervuar uchun buyurtma berayotganda, buyurtmachi 1-ilovadagi blanka shaklida, himoya rezervuarining asosiy parametrlari haqida erkin yozuvda berishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш11 - §. Devordagi patrubkalar va kirish tuynuk (lyuk) lari
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш157. Patrubkalar va kirish tuynuk (lyuk)lar konstruksiyasi rezervuar devoriga ekvivalent boʻlaoladigan pishiqlikka ega va germetik ulamali boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш158. Rezervuarning pastki poyaslarida joylashgan patrubkalar va lyuklarning ulanish joylari, odatda, gidrostatik vazndan, quvuroʻtkazgichlardan yuklamalar, rezervuar choʻkishidan zoʻriqish va egilish momentlari taʼsiriga uchraydi. Shuning uchun, ulanadigan quvuroʻtkazgichlarning tashqi yuklanishini kompensatsiyalovchi qurilmalar hisobiga ozaytirish maqsadga muvofiqdir.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш159. Patrubka va lyuklar oʻrnatish uchun rezervuar devorlarida ochilgan teshiklarning qirgʻoqlari tozalanib, gʻadir-budirlari 1 mm kattalikkacha tekislanishi kerak. Hisob-kitob qilingan harorat (iqlim) minus 40° S dan past boʻlgan joylar uchun mazkur oʻlcham 0,5 mm dan katta boʻlmasligi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш160. Patrubka va lyuklar uchun ochilgan devordagi barcha teshiklar atrofiga butun perimetri boʻylab qoplama (yoqa) oʻrnatilib, mustahkamlash kerak. Diametri 50 mm gacha boʻlgan patrubka oʻrnatiladigan teshiklarga mustahkamlovchi qoplama qoʻyish shart emas.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишQoplamaning koʻndalang kesimidagi minimal maydon (kattaligi) teshik diametrini rezervuar devori qalinligiga (teshik diametriga mos keluvchi vertikal yoʻnalishda) koʻpaytmasidan kam boʻlmasligi kerak. Qoplamaning qalinligini devor qalinligiga teng qilib tanlash tavsiya etiladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишDevorning muayyan joyiga qalinroq qoplama qoʻyilgan boʻlsa, mazkur nuqtadagi teshikka mustahkamlovchi qoplama qoʻyish shart emas. Mazkur masala tegishli hisob-kitob yoʻli bilan aniqlanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш161. Qoplama uchun ishlatiladigan metallning pishiqligi devor materialiga oʻxshash maqsadga muvofiq hisoblanadi. Mustahkamlash samaradorligini saqlash sharti bilan pishiqligi boʻyicha devordagi asosiy metall pishiqligining 80 % ni tashkil etadigan materialni qoʻllash mumkin. Pishiqligi boʻyicha asosiy material pishiqligidan yuqori boʻlgan qoplamani ishlatganda pishiqlik zaxirasi hisobga olinmaydi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш162. Patrubkalarni rezervuar devoriga yoppa chok hosil qilib, devor materialini toʻliq eritish yoʻli bilan payvandlanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишQoplamani rezervuar devoriga va patrubka gardishiga yoppa burchakli chok hosil qilib ulashdagi katet (K) ning parametrlari va oʻlchamlari standart talablariga mos boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш163. Mustahkamlovchi qoplamalarda patrubka yoki lyukning gorizontal oʻqi boʻylab joylashgan nazorat teshikchalari (M10) boʻlishi kerak. Gorizontal chok yasab payvandlangan mustahkamlovchi qoplama ikkita qismdan iborat boʻlsa, nazorat teshikchalarni (qoplamaning har bir qismida bittadan) oʻrta qismida yarimqoplama balandligi boʻyicha joylashtiriladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш164. Patrubkalarning tavsiya etilayotgan shartli kesimi (diametrlari) quyidagilar: 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700 mm.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишPatrubkalarning konstruksiyalari 3.4 - jadvalda berilgan va 3.9-rasmga mos qilib yasaladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш|
3.4 - jadval | |||||
|
Quvurning shartli diametri, mm |
Quvur gardishining minimal qalinligi, To, mm |
Devordan flanetsning fasad yuzasigacha boʻlgan minimal masofa, L, mm |
Mustaxkam lovchi qoplamaning diametri, Dn, mm |
Tagidan patrubka oʻqigacha boʻlgan minimal masofa, N, mm | |
|
Mustaxkam-lovchi halqali qoplamali |
Mustaxkamlovchi “P” – simon qoplamali | ||||
| 80 | 5 | 200 | 180 | 200 | 150 |
| 100 | 5 | 200 | 220 | 250 | 150 |
| 150 | 6 | 200 | 320 | 300 | 200 |
| 200 | 6 | 250 | 440 | 340 | 240 |
| 250 | 8 | 250 | 550 | 390 | 290 |
| 300 | 8 | 250 | 650 | 450 | 340 |
| 350 | 10 | 300 | 760 | 500 | 390 |
| 400 | 10 | 300 | 860 | 550 | 430 |
| 500 | 12 | 350 | 1060 | 650 | 530 |
| 600 | 12 | 350 | - | - | 600 |
| 700 | 12 | 350 | - | - | 600 |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3.9-rasm. Rezervuar devoridagi quvurning umumiy koʻrinishi
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш165. Patrubkalar va flanetslarning shartli bosimi uchun hisob-kitoblar loyihalashning texnik topshiriq qismda belgilangan boʻladi. Agar buyurtmada boshqa shartlar aytilmagan boʻlsa, patrubkalarning flanetslari mavjud standartlarga mos boʻlishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш166. Montaj qilish, koʻrikdan oʻtkazish, taʼmir ishlarini oʻtkazish jarayonida rezervuar ichiga kirish uchun har bir rezervuarning eng pastki poyasida kamida bitta lyuk, bundan tashqari pontonli (suzuvchi tomli) rezervuarlarning yuqori qismida ponton (suzuvchi tom) ustiga chiqish uchun kamida bitta lyuk boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш167. Tuynukli lyuklarning shartli diametri kamida 600 mm boʻlishi lozim. Lyuk-tuynuklarning asosiy parametrlari va konstruksiyasi 3.5-jadvalda va 3.10; 3.11; 3.12 va 3.13-rasmlarda berilgan.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш|
3.5-jadval | |||
| | |||
|
Lyuk-tuynuklarning asosiy parametrlari | |||
|
Nomi |
Belgilari | Lyukning oʻlchami | |
|
Du 600 |
Du 800 | ||
|
1 |
2 | 3 | 4 |
| Qopqoq va flanetsning tashqi diametri, mm |
D |
755 | 975 |
| Boltlarning joylashuv diametri, mm | D6 | 705 | 920 |
| Boltlar soni, sht | n | 20 | 24 |
| Bolt rezbasining nominal diametri, mm | Mb | 24 | 27 |
| Bolt oʻrnatiladigan teshik diametri, mm | do | 26 | 30 |
| Qopqoqning minimal qalinligi, mm | Tk | 16 | 21 |
| Qopqoqning qalin qismi diametri, mm | DuT | 670 | 880 |
| Qopqoqning doʻng qismi diametri, mm | DB | 590 | 780 |
| Gardishning tashqi diametri, mm | Do | 630 | 820 |
| Gardishning minimal qalinligi, mm |
To |
||
| Rezervuar devorining quyidagi qalinligida: | | | |
| 6 mm gacha | |
6 | |
| 6 dan 10 mm gacha | |
8 | |
| 10 dan 15 mm gacha | |
10 | |
| 15 dan 22 mm gacha | |
12 | |
| 22 dan 26 mm gacha | |
14 | |
| 26 dan 32 mm gacha | |
16 | |
| 32 dan 38 mm gacha | |
20 | |
| Mustahkamlovchi qoplamaning tashqi diametri, mm | DH | 1260 | 1640 |
| Mustahkamlovchi qoplamani payvandlashdagi chok kateti, mm | Ko | ||
| Rezervuar devorining quyidagi qalinligida: | |||
| 10 mm gacha | 6 | ||
| 10 dan 15 mm gacha | 8 | ||
| 15 dan 22 mm gacha | 10 | ||
| 22 dan 26 mm gacha | 12 | ||
| 26 dan 32 mm gacha | 14 | ||
| 32 dan 38 mm gacha | 16 | ||
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3.10-rasm. Devorning I - poyasidagi doirasimon lyuk-tuynuk
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3.11-rasm. Devorning I - poyasidagi ovalsimon lyuk-tuynuk (600 x 900 mm)
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3.13-rasm. Devorning III - poyasidagi doirasimon lyuk-tuynuk (pontonli rezervuar)

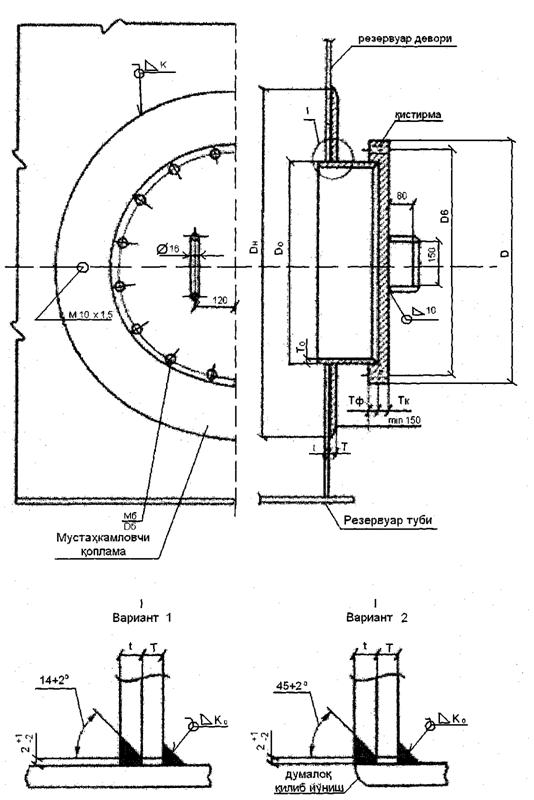

Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3.5 - jadvalda berilgan lyuklar flanetsining parametrlari, shartli bosim Ru = 0,25 MRa ga mos keladigan standart asosida olinadi.

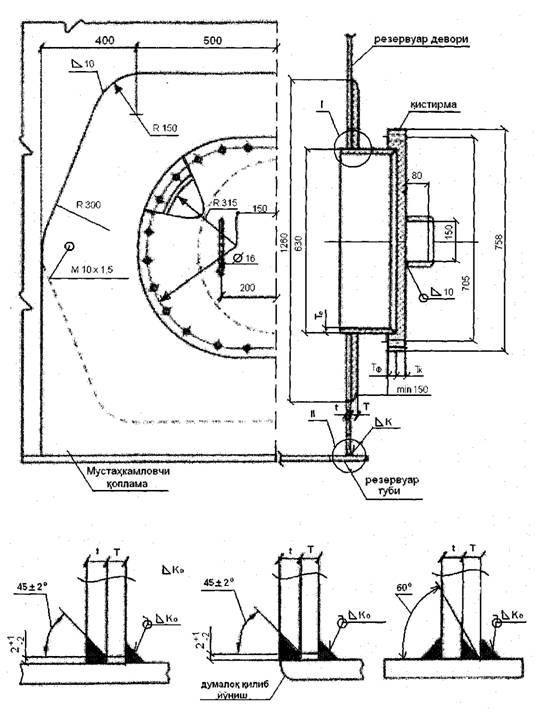

Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишOvalsimon 600 x 900 mm oʻlchamli lyuk-tuynuk konstruksiyasi 3.11; 3.12 -rasmlarga va 3.6-jadvalga mos boʻlishi kerak.(shartli diametri Dsh = 600 va Dsh = 800 tt boʻlgan lyuklar uchun To— gardishning qalinligi, chok kateti Ko qabul qilinadi.

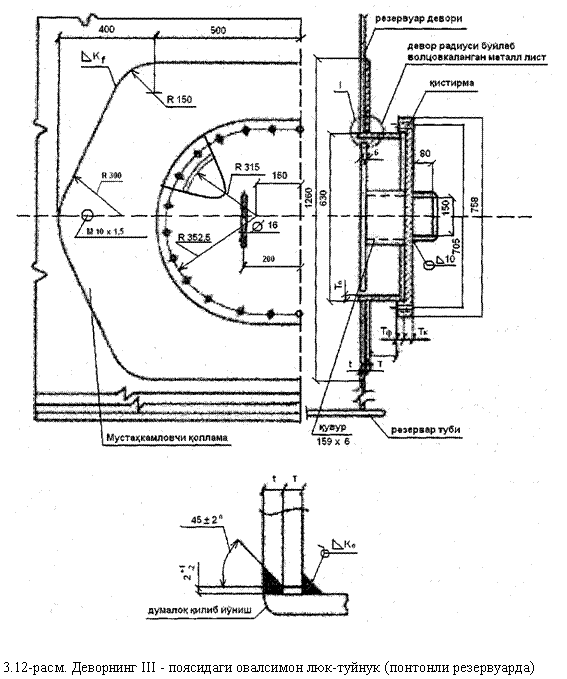

Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишMustahkamlovchi qoplamasi rezervuar tubigacha borgan ovalsimon lyuk-tuynuklarning qoplamani rezervuar tubiga payvandlashdagi chok burchagining kateti (Kf) 3.6 - jadval boʻyicha aniqlanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишI - poyasdagi lyuk-tuynukning mustahkamlovchi qoplamasi 2 xil variantda boʻlishi mumkin:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa) tubigacha (3.11 -rasmga qarang);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb) III-poyasdagi ovalsimon lyuk-tuynukka oʻxshash (3.12-rasm).
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш168. Lyuklarning qopqogʻida uning oson ochilishini taʼminlaydigan burash qurilmasi boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш|
3.6-jadval | |||||
|
Mustahkamlovchi qoplamaning qalinligi, T = t, mm |
5—10 |
11—15 |
16—20 |
21—26 |
26—38 |
| Chok kateti, Kf mm |
4 |
6 |
8 |
9 |
12 |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш12 - §. Tomdagi quvurchalar va lyuklar
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш169. Rezervuar tomiga oʻrnatiladigan turli qurilmalarni oʻrnatish uchun moʻljallangan quvurchalarning soni va nomenklaturasi, rezervuarning hajmi va vazifalariga koʻra loyihalash uchun berilgan hujjatlarda belgilangan boʻladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш170. Quvurchalarning tavsiya qilinadigan diametrlari 100, 150, 200, 250, 300, 350, 400 va 500 tt boʻlishi mumkin. Ularning konstruksiyasi 3.14-rasm va 3.7-jadvalga mos boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш171. Quvurchalarga oʻrnatiladigan flanetslar, belgilangan tartibda tasdiqlangan davlat standartlariga mos boʻlib, Ru = 0,25—1,6 MRa shartli bosimga dosh beraolishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш172. Ortiqcha bosimda ishlatiladigan rezervuarning tomidagi barcha quvurchalarga rezervuarni sinash paytida germetiklikni taʼminlovchi, vaqtinchalik tiqinlar oʻrnatilishi zarur.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3.14-rasm. Tom ustidagi quvurchalar
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш|
3.7-jadval | ||
| | ||
|
Quvurchaning shartli diametri tt |
Quvurcha uchun gardishning qalinligi Tg, mm |
Mustahkamlovchi varaq (list) ning diametri Dn,mm |
| 100 | 5 | 220 |
| 150 | 5 | 320 |
| 200 | 5 | 440 |
| 250 | 6 | 550 |
| 300 | 6 | 650 |
| 350 | 6 | 760 |
| 400 | 6 | 860 |
| 500 | 6 | 1060 |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш173. Rezervuar ichidagi ishlarni bajarishda, uning ichini koʻzdan kechirish, hamda shamollatish uchun har bir rezervuar tomida eng kamida 2 ta lyuk (yorugʻlik lyuklari) boʻlishi kerak. Ularni oʻrnatish konstruksiyasi 3.15-rasmdagiga mos boʻlishi zarur.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3.15 - rasm. Yorugʻlik lyuki Du 500
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш13 - §. Narvon (zinapoya) lar, maydonchalar va oʻtish joylari
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш174. Rezervuar ustiga chiqish uchun qoʻllaniladigan narvonlar oʻzining poydevoriga oʻrnatilgan, alohida turadigan yoki rezervuar devorlariga tayanib turadigan halqasimon turlarda boʻlishi mumkin. Alohida turgan narvonni rezervuarning eng yuqori poyasi sathi (balandligi)ga yoki eng yuqoridagi mustahkamlik elementi va oʻtadigan poyaslarga ulab oʻrnatilib, poydevorning choʻkishi tufayli konstruksiyalar siljishini hisobga olish zarur. Shaxtali narvonlar poydevorga ankerli boltlar yordamida mahkamlanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишQoʻshni (yonma-yon) turgan rezervuarlar oʻzaro oʻtish joylari (koʻprikchalar) bilan ulanishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишHar bir rezervuar guruhida kamida 2 ta (qarama-qarshi tomonlarda bittadan) narvon boʻlishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш175. Narvonlar quyidagi talablarga mos boʻlishi zarur:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa) pillapoyalari teshik-teshik yoki gʻadir-budir metalldan yasalib, hamda har ikkala tomonida balandligi 150 gat keladigan bortchalar yopishtirilgan, odam oyogʻi sirpanib ketmaydigan boʻlishi kerak;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb) narvonning minimal kengligi (eni)—650 tt;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишv) gorizontal tekislikka nisbatan eng kamida 50o qiyalatib oʻrnatilishi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишg) pillapoyalarning minimal kengligi — 200 mm;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишd) pillapoyalar narvonning uzunligi boʻylab bir xil masofa (eng koʻpi bilan 250 tt) da, hamda ichkari tomonga 2—5° nishab qilib oʻrnatilishi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишe) narvonning chetlaridagi tutqichlari oʻtish joylari va maydonchalar tutqichlari bilan uzviy bogʻlanishi va eng yuqori nuqtasida 0,9 kN oʻlchamdagi yuklama (ogʻirlik) ga dosh beraolishi zarur;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишz) narvon konstruksiyasining bir nuqtasiga tushadigan yuklama (ogʻirlik) 4,5 kN boʻlishi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишi) tutqichlar tayanchlarining orasi 2,5 m dan ziyod boʻlmasligi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишk) agar rezervuar devori bilan narvon oraligʻidagi masofa 200 mm dan ziyod boʻlsa, halqasimon narvonning har ikkala tomoniga tutqichlar oʻrnatilishi va oraliq maydonchaning tagligi bilan rezervuar devori oraligʻi 150 mm dan katta boʻlmasligi kerak;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишl) halqasimon narvonlar rezervuar devoriga yoppasiga mahkamlanishi va eng pastdagi pogʻonasi yerdan 100 — 200 tt yuqorida boʻlishi zarur;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишm) balandligi 9 m dan ziyod boʻlgan narvonlar konstruksiyasida har 6 m quriladigan oraliq maydonchalar koʻzda tutilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишVertikal qoʻshoyoqli narvon (stremyanka)larni odatda tavsiya etilmaydi. Agar zaruratga koʻra ishlatiladigan boʻlsa, 3 m balandlikka ega boʻlgan stremyankada xavfsizlik qafascha (toʻsiq) boʻlishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш176. Maydoncha, oʻtish joylari va toʻsiq (gʻov) lar quyidagi talablarni inobatga olgan holda yasalishi zarur:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa) oʻtish joylarining ochiq tomoni tutqichlar bilan jihozlanishi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb) statsionar tomli rezervuarlarning zarur joylariga (doimiy tekshirish yoki foydalanishni talab qiladigan qurilmalar oʻrnatilgan) borish (xizmat koʻrsatish) uchun maydonchalar joylashtirilishi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишv) tomning butun atrofi, hamda maydonchalarning tashqi (markazdan) tomoni gʻov (toʻsiq) bilan oʻralishi kerak;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишg) rezervuarning biror qismini qoʻshni rezervuarning biror qismi yoki alohida turgan konstruksiya bilan bogʻlovchi oʻtish joylarida oson almashinadigan konstruksiyalardan iborat tayanch qurilmalari boʻlishi kerak;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишd) maydonchalar va oʻtish joylarining poli (tagligi) sirpanib ketishiga yoʻl qoʻymaydigan ilma-teshik metalldan yasalishi kerak;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишe) maydoncha va oʻtish joylarining eng tagidagi kengligi 700 tt boʻlishi lozim;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишj) eng yuqori tutqichning balandligi kamida 1,25 t boʻlishi zarur;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишz) boʻylama taxtalar orasidagi masofa 400 mm dan ziyod boʻlmasligi kerak;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишi) bort boʻylab oʻrnatilgan eng past toʻsiqning balandligi 150 mm qilib yasaladi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишk) yuqorida joylashgan maydonchadagi bortning balandligi eng kamida 150 mm boʻlib, suv oqib chiqib ketishi uchun 10 mm tirqish qoldirib oʻrnatiladi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишl) bort boʻylab oʻrnatilgan taxta bilan taglik orasida 20 mm tirqish qoldiriladi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишm) taglik yuzasidan toʻsiqning oʻrta qismigacha boʻlgan oraliq 0,5 m atrofida boʻlishi lozim;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишn) toʻsiqning tayanchlari orasidagi minimal masofa 2,5 m boʻladi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишo) maydoncha va oʻtish joylarining konstruksiyasi 4,5 kN yuklama (yuk) ga dosh berishi lozim;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишp) tutqichning biror nuqtasiga tushgan 0,9 kN oʻlchamdagi yukni toʻsiq koʻtaraolishi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш14 - §. Rezervuar devoriga ulanadigan konstruktiv elementlar
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш177. Rezervuar devorlariga ulanadigan konstruktiv elementlar vaqtinchalik (texnologik moslamalar) va doimiy turlariga boʻlinadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш178. Vaqtinchalik konstruktiv elementlar rezervuarni gidravlik sinovdan oʻtkazishgacha olib tashlanishi natijasida roʻy bergan nosozliklar yoki yuzasidagi notekisliklar bartaraf etilib tekislanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишTozalash va tekislashni prokat qalinligining ruxsat etilgan chegaradan yupqalashib ketmaydigan darajagacha oʻtkazish mumkin.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш179. Doimiy konstruktiv elementlar, rezervuarni ishlatish paytida devorlarining (ayniqsa, pastki poyaslardagi) siljishi (holatini oʻzgartirishi) ga xalaqit bermasligi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш180. Konstruktiv elementlarni devorlarga mahkamlash quyidagi talablarga javob berishi lozim:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa) konstruktiv elementlarni mahkamlovchi payvand choklaridagi burchak katetining oʻlchami devor va payvandlanadigan elementlarning qalinligiga qarab belgilanadi ammo 12 mm dan katta boʻlmasligi kerak;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb) doimiy konstruktiv elementlar rezervuar devoridagi va tubidagi gorizontal payvand choklaridan eng kamida devor qalinligining 5 barobarida, vertikal choklardan, hamda devorning biror konstruktiv element chetidan eng kamida devor qalinligining 10 barobaridagi masofaga oʻrnatilishi kerak;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишv) doimiy konstruktiv elementlar, chetlari yumaloqlangan kontur boʻyicha yoppa chok yasab yopishtiriladigan qoplama varaqlarga payvandlanadi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишg) vaqtinchalik konstruktiv elementlar devordagi payvand choklaridan 50 tt dan koʻproq masofaga oʻrnatiladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш15 - §. Devorni ankerli usulda mahkamlash
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш181. Rezervuar devorlari quyidagi vaziyatlarda ankerli usulda mahkamlanadi:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa) rezervuardagi ortiqcha maksimal bosim rezervuar devori va tomi vaznlarining umumiy yigʻindisidan ziyod boʻlganda;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb) hisobga olingan shamol taʼsiridan hosil boʻluvchi yuklama (zoʻriqish) ichki ortiqcha bosim bilan birga rezervuar devori tashqi konturini enkayishiga olib keluvchi momenti devorlar va tomlar vaznining qayta tiklovchi momentidan katta boʻlganda;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишv) seysmik taʼsir ostida boʻlganda.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш182. Ankerli usulda mustahkamlashning konstruksiyalari 3.16-rasmda koʻrsatilgan.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3.16 - rasm. Devorni ankerli usulda mahkamlash
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш183. Rezervuarni gidravlik sinovdan oʻtkazishda uni suv bilan toʻlatib, maʼlum vaqt ichida ushlab turgandan keyin ankerli boltlarni bir maromda burab mahkamlash kerak. Ayni paytda gaykalar oʻz-oʻzidan boʻshab ketmasligi uchun kontrgaykalar oʻrnatish zarur.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишAnkerli boltlarning minimal diametri 24 mm boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш184. Ankerli boltlardagi kuchlanish (zoʻriqish) oqishi (yumshab ketishi) chegarasining 1/2 qismidan ortmasligi zarur. Mazkur oʻlchamlar ankerli boltlar yasalgan metallga doir meʼyoriy hujjatlardan olinadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш185. Ankerli boltlar soni va ular orasidagi masofa tegishli hisob-kitoblar asosida belgilanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишIV bob. REZERVUAR KONSTRUKSIYALARINI TAYYORLASh
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1 - §. Umumiy talablar
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш186. Rezervuar konstruksiyalarini, mazkur Qoidalarga muvofiq ravishda, zavodda yasash quyidagilar asosida bajariladi:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa) metallik konstruksiyalar (keyingi oʻrinlarda — MK) loyihasi boʻyicha ishlab chiqilgan rezervuar konstruksiyalarining detallashgan metallik konstruksiyalarning (keyingi oʻrinlarda — DMK) ishchi chizmalari asosida;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb) belgilangan tartibda tasdiqlangan, mazkur Qoidalar talablarining bajarilishini taʼminlovchi texnologik jarayon asosida.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишUshbu Qoidalarda quyidagi texnologik usullarni qoʻllab, zavod sharoitida yasab, soʻngra rezervuarning varaq (list) li konstruksiyalarini montaj qilish nazarda tutilgan:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa) rulonlab montaj qilish usuli;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb) list (varaq) larni yigʻish usuli;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишv) kombinatsiyalashgan (har ikkalasini qoʻllab) usul.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш187. Rulonlab montaj qilish usulini rezervuar devori va tubidagi list (varaq) li konstruksiyalarni, suzuvchi tomning ostki qismini, pontonning ostki qismini, doimiy (statsionar) tomning qoplamasini yasashda qoʻllash mumkin. Mazkur konstruksiyalar transportirovka (tashish) uchun qulay hisoblangan, oʻrab dumaloqlangan rulonli tasmalar shaklida tayyorlanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишUshbu punktda koʻrsatilmagan (rulonlanmagan konstruksiyalar) rezervuarlar konstruksiyasi gabaritli joʻnatiladigan markali-yigʻma va detallar tarzida tayyorlanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш188. Varaq (list)lab yigʻish usuli bilan 187-punktda koʻrsatilgan varaq (list) li konstruksiyalar tayyorlanadi; agar rulonlab montaj qilish usulini qoʻllash uchun 210-punkt boʻyicha chegaraviy qiymatdan oshadigan qalinlikka ega boʻlsa, isteʼmolchining maxsus talabi asosida tayyorlanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишKombinatsiyalashgan usul 187, 188-punktlarda bayon etilgan varaq (list) lab konstruksiyalar tayyorlash usullarini umumlashtiradi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2 - §. Metall prokatni qabul qilish, saqlash va tayyorlash
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш189. Yasovchi (tayyorlovchi) korxonaga keltirilgan barcha metallprokatlar dastlabki nazoratdan oʻtkazilib, loyiha, meʼyoriy va tovar uzatuv hujjatlarining mosligi tekshiriladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш190. Keltirilgan metall prokat sort (nav) larga ajratilib, tegishli belgilar qoʻyiladi, profili, poʻlatining rusumi va eritilish jihatiga qarab, alohida-alohida taxlanishi kerak. Keyingi ishlov berishda eritilishiga doir tartib raqami barcha listlarga, rezervuar devori detallari, detallar devoriga va rezervuar tubiga yozib chiqilishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш191. Metall prokatni ishlab chiqarishga berishdan oldin kuyindi, zang, namlik, qor, muz va kirlardan obdan tozalash zarur.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш192. Metall prokatlarni mustahkam soʻkichaklar ustida saqlanishi, ochiq joyda boʻlganda yogʻin suvlari oqib ketadigan nishablik yasash kerak. Metall prokatlar tuproq yoki polga tegib turmasligi darkor.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш193. Metall prokatlarni saqlashda va tashishda chekkalari buzilib (egilib, qiyshayib) va shaklini oʻzgartirib qolmasligi zarurligiga eʼtibor berish lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш194. Metall prokat qatlamlaridagi tekislik taʼminlanmagan boʻlsa, joʻnatilayotgan holatida koʻp valikli (tekislagich) mashina moslamalar yordamida toʻgʻrilash zarur.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш195. Prokatning yuzasi, qirgʻoqlari va shakli standartlar talabiga mos boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3 - §. Metallprokatga ishlov berish
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш196. Prokatga belgilar qoʻyishni 2-klassga mansub aniqlikdagi ruletkalar, oʻlchov chizgʻichlari, hamda boshqa oʻlchov asboblari va andozalar yordamida bajarish kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш197. Prokatni toʻgʻrilashda bukilish, chuqurchalar roʻy berishining oldini olish lozim. Mazkur ishlarni prokat issiq (qaynoq) paytida qilish mumkin emas.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш198. Detallar odatda, presslarda, profil egish va varaq egish mashinalarida bajariladi. Bukilish radiusi sovuq holatda egishni hisobga olib, metall konstruksiya loyihasida belgilanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш199. Chekkasini bukuvchi presslarda detallarni egishda, bukish radiusi uglerodli poʻlatdan yasalgan detallar qalinligining kamida 1.2 va kamlegirlangan poʻlatdan yasalgan detallar qalinligining 1.8 qismiga teng boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш200. Kamlegirlangan poʻlatdan yasalgan detallar, hamda qalinligi 6 mm dan ziyod boʻlgan detallarning egish chizigʻini kesuvchi chetlarini egishdan oldin mexanik usulda tozalash lozim. Chetlaridagi notekislikning balandligi 0,3 mm dan katta boʻlmasligi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш201. Montaj uchun kerak boʻladigan teshiklarni zarblab bosish yoki parmalash yoʻli bilan hosil qilinadi. Teshiklar diametridagi chetlanish yoki ovalsimonlik 1,5 mm dan ziyod boʻlmasligi darkor. Teshiklar atrofida 1 mm dan katta qulashlar va yoriq (darzlik) lar boʻlishi mumkin emas.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш202. Rulonli tasmalar tayyorlash uchun moʻljallangan list (varaq) li detallarning hamda rezervuar devorlarini varaqli yigʻishda boʻylama va koʻndalang chetlarini yoʻnib yoki frezerlab tekislash kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишQalinligi 16 mm gacha boʻlgan list (varaq) li detallarni gilotin turidagi pichoqlar bilan kesishga ruxsat etiladi. Bunda, chetlarini yoʻnish yoki frezerlash shart emas.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш203. Mexanik kislorodli yoki plazmali - yoysimon usulda qirqilgan chet detallarida kattaligi 1 mm dan ziyod notekisliklar, boʻrtib chiqqan chuqurchalar boʻlishi mumkin emas.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш204. Detal chetlarini payvandlashdan oldin texnologik jarayon talablariga koʻra kuyindi, shlak va boshqa kirlardan tozalash lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш205. Detallarning boʻylama oʻlchamlari va shakllari belgilangan oʻlcham va chegaraviy ogʻishlar hamda detallarning bir-biriga oson yondoshishi yoki loyihada nazarda tutilgan payvandli ulanmalarni bajarish uchun oʻrindoshlik qilib yigʻishni taʼminlaydigan boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишMazkur ishlarda rezervuar devorlaridagi list (varaq) li detallar (rulonlanadigan yoki varaqli) ga va rezervuar tubidagi va tomidagi rulonlanadigan tasmalarga ishlov berishga alohida eʼtibor berish lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишDetallarning parametrlari 4.1-jadvaldagi talablarga javob berishi zarur.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш4.1 jadval
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш4 - §. Rulonlanmaydigan konstruksiyalarni yasash
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш206. Rulonlanmaydigan konstruksiyalarni yasash, yigʻish, payvandlash va nazorat qilishni mazkur Qoidalar va metall konstruksiyalar loyiha koʻrsatmalariga binoan bajarish lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш207. Montajda konstruksiyalarning yigʻilishini taʼminlovchi rulonlanmaydigan konstruksiyalarning boʻylama oʻlchamlari va shakllaridagi chegaraviy ogʻishlar ishchi chizmalarda koʻrsatilgan boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишRezervuarlarning rulonlanmaydigan konstruksiyalaridagi chegaraviy ogʻishlar 4.2-jadvalga muvofiq ravishda belgilanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш|
4.2-jadval | ||
| | ||
|
Detal yoki konstruksiya turi |
Parametrlar nomi |
Chegaraviy ogʻish |
|
1 |
2 |
3 |
| Devorning list (varaq) li detallari (varaqli yigʻishda) | Eni Andaza bilan (yoy boʻylab uzunligi 1,5 m) egilgan yuza oʻrtasidagi tirqish |
±0,5 mm |
| Konussimon tomning radial shchitlari | Egilgan burchak boshi bilan radial balka teshigigacha boʻlgan oraliq Radial balkaning toʻgʻriligi Bukilgan burchak egriligining mili (stryelkasi) |
±7,0mm |
| Sferik tomning radial shchitlari | Radial balka egilishining mili (stryelkasi) Andaza (yoy boʻylab uzunligi 1,5 m) bilan bukilgan yuza oʻrtasidagi tirqish (oraliq) |
±15,0 mm |
| Tayanch halqalar seksiyasi | Bukilgan shveller egriligining mili (stryelkasi) |
±10,0 mm |
| | Andaza (yoy boʻylab uzunligi 1,5 m) bilan bukilgan shveller oʻrtasidagi tirqish |
3,0 mm |
| Oraliq mahkamlovchi halqalarning elementlari | Qiyshiq qirgʻoqning egrilik mili (stryelkasi) |
±10,0 mm |
| Tasmalarni oʻrovchi elementlar | Halqalarning tashqi diam�tri |
±20,0 mm |
| | Butun uzunligi boʻyicha silindrik yuzadan ogʻishi |
±30,0 mm |
| Zich ulanadigan egri chekkali konstruksiya (detal) lar | Qiyshiq (egri) qirra va andoza orasidagi ochiq joy (uzunligi 1,5 m) |
3,0 mm |
| Ustma-ust ulanadigan egri qirgʻoqli konstruksiya (detal) lar | Qiyshiq qirgʻoq bilan andaza oʻrtasidagi tirqish (uzunligi 1,5 m) |
10,0 mm |
| Egri qirgʻogʻi boʻsh konstruksiya (detal) lar | Qiyshiq qirgʻoq bilan andaza oʻrtasidagi tirqish (uzunligi 1,5 m) |
±10,0 mm |
| Bir tomoni yoki ikkala qoʻshni tomoni bilan ulanadigan konstruksiya (detal) lar | Gabarit oʻlchamlari (uzunligi, eni) |
±10,0 mm |
| 2 ta qarama-qarshi tomonlari yoki perimetri boʻylab ustma-ust ulanadagan konstruksiya (detal) lar | Ulanadigan tomonlar orasidagi masofa |
±5,0 mm |
| 2 ta qarama-qarshi tomonlari (qirgʻogʻi, yuzasi) perimetri boʻylab zichlab ulanadigan konstruksiya (detal) lar | Ulanadigan tomonlar orasidagi masofa (qirgʻoq, tomonlar boʻylab) |
±2,0 mm |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш208. Rulonlanmaydigan konstruksiyalarni yigʻishda texnologik jarayon boʻyicha nazarda tutilmagan shakllarini oʻzgartirish, oʻrnidan qoʻzgʻatish yoki tashish paytida qoldiq deformatsiyaga uchratish mumkin emas.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишKonstruksiyalarni yigʻish odatda, konduktorlarda bajariladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш209. Rulonlanmaydigan konstruksiyalarni oldin ishlatilmagan yangi konduktorlarda yigʻishda yasovchi xodimlar quyidagi rezervuar konstruksiyalarini nazorat yigʻuvidan oʻtkazish (loyihada koʻrsatilgan hajmdan kam boʻlmagan) lari lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa) markaziy shchitni, statsionar tomning radial va tayanch elementlarini;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb) ponton va suzuvchi tomlarning korobalarini.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш5 - §. Rulonlanadigan tasmalarni tayyorlash
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш210. Sigʻimi 5000m3 va undan kam boʻlgan rezervuarlarni rulonlanadigan konstruksiya (tasma) lardan qurishga ruxsat beriladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишTasmalar maxsus rulonlovchi qurilmalarda yigʻilib, rulonlab, nazoratdan oʻtkaziladi. Ular 4.1-rasmda koʻrsatilgan 2 asosiy sxema (quyidan yoki ustidan oʻraladigan) asosida bajariladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш4.1 - rasm. Ustidan oʻrovchi qurilma (a) va quyidan oʻrovchi qurilma (b)
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишQuyi (past) dan oʻraladigan qurilmalarda rezervuar devorlari qalinligi 18 mm gacha boʻlgan tasmalar, yuqoridan (ustidan) oʻraladigan qurilmalarda devorining qalinligi 16 mm gacha boʻlgan tasmalar oʻraladi. Rezervuar tubi polotnosi, pontonlar va suzuvchi tomlarning ostki qismi, statsionar tomlarning ustki qoplamasi uchun ishlatiladigan tasmalarning maksimal qalinligi 7 mm boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш211. Tasma enining oʻlchami loyihada belgilanganidan chegaraviy ogʻishi quyidagi miqdordan oshmasligi kerak:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa) tasmaning eni 9 m gacha boʻlganda — ±11 tt;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb) tasmaning eni 9 m dan-15 mm gacha boʻlganda — ±16 mm;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишv) tasmaning eni 15m dan katta boʻlganda — ±19 mm.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш212. Rezervuar devorlari uchun moʻljallangan tasmalar uchun pastki qirgʻogʻidagi ayrim detallarning boʻrtib chiqqan joylari eng koʻpi bilan 1 mm, yuqoridagi qirgʻoqlarida esa 3 mm dan ziyod boʻlmasligi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишBoshqa tasmalar detallaridagi boʻrtib chiqqan joylari, keyinchalik bostirib payvandlanib tashlanadigan, boʻrtib chiqqan joylarning kattaligi (boʻyi) 5 mm gacha, zichlab payvandlanadigan qirgʻoqlardagisi esa 1 mm dan ziyod boʻlmasligi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш213. Tasmalardagi choklarning burchak deformatsiyasi har 1000 mm uzunlikda 20 mm dan ortmasligi kerak (4.2-rasm).
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш4.1 - rasm.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишTasmalarning boʻsh chetiga chiqadigan choklarning burchak deformatsiyasi 30 mm dan katta boʻlmasligi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш214. Rulonlar oʻraladigan elementlar qattiq, toʻgʻri doira (aylana) shaklida boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш215. Rulonlarning eng katta massasi va gabaritlari (eni, boʻyi) ularni tashish sharoitiga qarab (boshqa variantlari xaridor tomonidan belgilanmagan boʻlsa) aniqlanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш216. Tasmalarni oʻrovchi halqa elementlarining tashqi diametri eng kamida 2,6 m boʻlib, halqalar orasidagi masofa 3 m dan ziyod boʻlmasligi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишHalqalar orasidagi masofa 2 m dan katta boʻlganda, tasma osilib qolmasligi uchun oʻrtasiga yarim halqa oʻrnatish tavsiya etiladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш217. Rezervuar devorlari uchun moʻljallangan rulonli tasmalar uzunligi boʻyicha texnologik qoʻyim (biroz ortiqcha) boʻlishi, devor choklarini yigʻishni va devor diametrining chegaraviy ogʻishiga doir talablarining bajarilishini (4.3-jadvalda koʻrsatilgan) taʼminlashi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш|
4.3 - jadval | ||
| | ||
|
Rulon turi |
Parametrlarning nomi | Parametrning qiymati, tga |
| Devorining qalinligi 4 tt boʻlgan rulonli tasmalar |
Oʻramlar orasidagi tirqish (koʻpi bilan) |
50 |
| Qalinligi 5 tt va undan katta rulonli tasmalar |
-"- |
30 |
| Devorning rulonli tasmalari |
Qirgʻoq chetining oldingi oʻramga nisbatan siljishi (koʻpi bilan) Qirgʻoq chetining umumiy siljishi (koʻpi bilan) |
80 |
| Rezervuar tubi, pontonlar tagi, statsionar tom qoplamalar, rulonli tasmalar |
Oʻramlar orasidagi tirqishlar (koʻpi bilan) |
80 |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш218. Rezervuar devorlari uchun moʻljallangan tasmalarning dastlabki oʻramining qirgʻogʻini burab oʻrovchi halqalarning elementiga zich (jips) tegib turadigan qilib mahkamlash va u (tirqishi 15mm dan koʻp boʻlmasligi kerak), oʻramlarda egilish (bukilish), dastlabki oʻram bilan bogʻliq boʻlgan boʻrtib chiqishlar boʻlmasligini taʼminlashi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишPlankalar yordamida bosh tomondagi qirralarni mahkamlashda plankalardagi payvand choklarni texnologik qoʻyimdan (devor chetidagi chokdan 50 mm) nariga joylashtirish kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишQalinligi 8 mm va undan ziyod boʻlgan tasmalarning birinchi oʻramini bevosita halqa elementlariga mahkamlash uchun, ushbu oʻramda texnologik ustqoʻyma tasmaning ortiqcha (qismi) boʻlishi kerak. Tavsiya etiladigan variantlari 4.3-rasmda berilgan. Ustqoʻyma qalinligi 2 mm dan koʻproqqa payvandlangan devor poyasidan farqlanmasligi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш4.3-rasm. Devor tasmalarining toʻgʻri chiziqli qirgʻogʻidagi texnologik oʻsimta (a) va devor tasmalarining tishli qirgʻoqlaridagi texnologik oʻsimta (b)
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишDastlabki oʻramning uchini mahkamlovchi plankaning, plankani tasmaga va ulovchi halqa elementlariga ulashdagi payvand chokining, hamda dastlabki oʻramning uchi (texnologik oʻsimta) halqaga payvandlanadigan choklar tasmani oʻraganda roʻy beradigan tortish kuchiga dosh beradigan qilib hisob-kitob qilinadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш219. Rulonlangan tasmaning oxirgi uchi, tasma detalning qalinligiga qarab, eni kamida 100 mm, qalinligi 4—10 mm keladigan payvandlanadigan oʻrovchi plankalar yordamida mahkamlanishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишOʻrovchi plankalar eng kamida 3 ta boʻlib, ularning orasi 3 m dan koʻp boʻlmay, texnologik ustqoʻymadan nariga payvandlanadi va 219-punktga muvofiq polotnoning chetidagi chokdan 50 mm masofada yasaladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишOʻrovchi plankalar tasmaga har ikkala tomondan planka qalinligiga teng kamida 150 mm uzunlikda payvand chok kateti hosil qilib eritiladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишTasmaning oxirgi uchi oʻralgan joyi rulondan 100 mm dan ziyodga tashqariga chiqib ketmasligi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишOʻrovchi grenka chetining boʻsh joyining oʻrtasidan oʻlchangan rulon va oxirgi chekka orasidagi tirqish qiymati, oʻrovchi planka oʻrnatish joylaridagi tirqish qiymatidan 50 mm dan koʻpga oshmasligi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишOxirgi uchi rulonga zich yotqizish uchun texnologik ustqoʻymadan foydalaniladi (4.3-rasmda keltirilgan).
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш220. Rezervuar devorlaridagi tasmalarning oxirgi uchi sifatli koʻrinishga ega boʻlishi uchun qalinligi 8 mm dan katga boʻlgan barcha poyaslarda texnologik ustqoʻymalar boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш221. Rulon oʻramlari bir-biriga jipslab oʻralib, rulon uchidagi chetlari bir tekis joylashishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш222. Bitta rulonga bir nechta tasmani oʻrash mumkin. Ayni asnoda har bir tasmaning oxirgi uchi keyingi tasmaning boshlanuvchi uchiga oʻrovchi plankalar vositasida mahkamlab qoʻyiladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш223. Bitta rulonga rezervuarning turli konstruksiyalari uchun moʻljallangan tasmalarni oʻrash tartibi (ketma-ketligi) montaj paytida rulonni ochgandagi teskari ketma-ketlikka mos boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш224. Rezervuar devorlari uchun moʻljallangan tasmalar, ularni montaj qilishda ochish tartibini hisobga olib, rulonga soat mili yoʻnalishida oʻralishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш225. Rulonlash qurilmalarida polotno (tasma)larni tayyorlashda yonma-yon polotnolarni yoppa chok, uzuq chok yoki kamida 2 ta tortuvchi lentalar yordamida ulash lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишUzuq choklarning uzunligi eng kamida 200 mm boʻlib, polotnolarning boʻylama oʻqi va polotnolar chetiga nisbatan simmetrik tarzda joylashgan boʻlishi kerak. Tortuvchi lentalarni bir-biridan 3,5 m masofada, polotnolarning payvand choklaridan 200 mm nariga payvandlab ulanadi. Lentalarning qalinligi, miqdori va joylashish tartibi ulanayotgan polotnolarning tafsiloti (oʻlchamlari, qalinligi, shakli) va polotnolarni rulonlovchi qurilmada harakatlanishi oqibatida sodir boʻladigan tortish kuchiga bogʻliq ravishda belgilanadi. Tasmalarni oʻraganda, rulondagi teleskopik holatini pasaytirish uchun har bir oʻram oʻrtasiga qalinligi 20 mm gacha boʻlgan yogʻoch texnologik qistirmalar qoʻyish mumkin. Qistirmalarni quyish tayyorlovchi korxona tomonidan belgilangan tartibda tasdiqlangan texnologik jarayonga muvofiq amalga oshiriladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш6 - §. Belgilar qoʻyish (markirovka)
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш226. Konstruksiyalarga montajlash uchun qoʻyilgan belgi (raqam)larda zavodga berilgan buyurtmaning tartib raqami, ishchi chizmalardagi montaj qilish sxemasiga mos ravishda montaj elementlariga qoʻyiladigan tartib raqamlari boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш227. Montaj belgilari montaj elementlarining ishchi chizmalarida koʻrsatilgan joylariga qoʻyiladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишRulonlanadigan elementlarning montajlashga oid belgilarini rulonga biriktirilgan yorliq (taxtacha) larga, rulonning ichki yoki tashqi yuzalarining qarama-qarshi tomonlariga, 2 joyga yuvilmaydigan boʻyoq bilan yozib qoʻyiladi. Taxtachani rulonning uchidan 500 mm ichkariga biriktiriladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишPaket qilib oʻralgan bir xil rusumdagi elementlarga montajlash belgisini eng oxirgi elementga yozishga ruxsat etiladi. Ayni asnoda paketdagi elementlar miqdori (soni) koʻrsatilgan boʻlishi zarur.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш228. Transportirovka (tashish) uchun qoʻyiladigan belgilar har bir yuk uchun alohida, amaldagi standartlarga mos qilib yoziladi. Ularda manipulatsiya belgilari, asosiy, qoʻshimcha va axborot maʼlumotlari boʻlishi zarur.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш229. Manipulatsiya belgilaridagi standartlarga koʻra, 9 va 12 raqamlar belgilari har bir yuk ustiga, 11 va 14 raqamlar belgilari shchitlar paketlariga yoki statsionar tomlarning karkaslariga qoʻyiladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш230. Asosiy belgilar standartlarga mos ravishda yoziladi. Tushiriladigan punkt (joy) aniq boʻlmagan yuklarga ushbu belgilar qoʻyish shart emas.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш231. Qoʻshimcha yozuvlarda quyidagilar boʻlishi kerak:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa) tovar belgisi yoki yasagan korxonaning qisqacha nomi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb) ishchi chizmalarga muvofiq rezervuarning shartli belgisi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишv) zavod bergan buyurtmaning tartib raqami.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш232. Axborotga oid yozuvlarda yukning vazni (brutto) kilogrammlarda boʻlishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш233. Transportirovka (tashish) ga doir yozuvlarning oʻrni, yozish usuli, manipulatsiya belgilarining shakli va katta-kichikligi davlat standartlariga mos ravishda belgilanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш234. Montaj va tashishga oid yozuv (belgi) uchun materiallar tegishli standartlarni inobatga olib tanlanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш7 - §. Upakovkalash (oʻrash, joylash)
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш235. Konstruksiyalarni maxsus poʻlat moslamalar yordamida, har bir yukni alohida shakllantirib, mazkur transport uchun muvofiq qoidalar va meʼyorlarga muvofiq tashishga moʻljallab upakovkalanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш236. Poʻlat tasmalarni mazkur Qoidalarning IV-bobi 5-§ ga mos ravishda upakovkalash lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш237. Yirik gabaritli rulonlanmaydigan konstruksiyalar (statsionar tomning shchitlari yoki karkaslari, tayanch halqalarning seksiyalari, pontonlar yoki suzuvchi tomlarning korobalari va sh.k.) payvandlab mahkamlanadigan detallar yoki vintlar bilan mahkamlanadigan paketlarga yigʻib (albatta kontrgayka oʻrnatish sharti bilan) upakovka qilinadi. Mahkamlash uchun payvandlanadigan detallarni konstruksiyalarni montaj qilinadigan joyidan boshqa nuqtaga ulash kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш238. Mahkamlash detallarini rezervuar devorlaridagi poʻlat varaqlar chetidan kamida 50 mm masofaga payvandlash lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш239. Mayda konstruksiyalar va detallar poʻlat konteynyerlarga joylanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш240. Paketlar va konteynyerlarda stropovka qilish uchun halqalar, skobalar va sh.k. lar boʻlishi yoki aniq stropovka qilinadigan joylar belgilab qoʻyilishi zarur.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш241. Rezervuarning rulonmaydigan konstruksiyalari, hamda rulonlarning tashqi yuzasini korroziyadan saqlash uchun tayyorlagan zavod tomonidan transportirovka qilish va saqlash muddati (eng kamida 6 oy) uchun GF-021, FL-03K rusumdagi (yoki xossasi boʻyicha ularga teng) gruntni bir qavat qilib surkab qoʻyish lozim. Buyurtmachining xohishiga koʻra metallkonstruksiyalarga grunt surkamaslik ham mumkin.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш242. Konstruksiyalarni upakovkalash boʻyicha biror oʻzgarish boʻlsa, buyurtmachi bilan kelishib olish lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш8 - §. Rezervuarlar konstruksiyalarini tashish va saqlash
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш243. Mazkur boʻlimda bayon etilgan talablar tayyorlash (yasash) va montaj qilish uchun umumiy hisoblanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишTashish (transportirovka qilish) va saqlash shartlari tegishli standartlar asosida belgilanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш244. Konstruksiyalarni saqlash va tashish paytida deformatsiyaga uchrashi (egilish, pachaqlanish, qirgʻoqlari buzilishi va sh.k.lar) ga yoʻl qoʻymaslik kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш245. Konstruksiyalar ochiq joyda saqlanganda, yerga (tuproqqa) tekkizmaslik va ustida yogʻin suvlari toʻplanib qolishiga yoʻl qoʻymaslik lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш246. Konstruksiyalarni transportga shartnomada koʻrsatilgan rekvizitlarga mos ravishda yuklab joʻnatish zarur.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш247. Temir yoʻl orqali yuklarni joʻnatishda vagonlarni maksimal ravishda, ham hajmi, ham massasi boʻyicha toʻldirishga erishish lozim. Vagonlarga koʻproq yuk ortish maqsadida, buyurtmachi bilan kelishgan holda bitta yuk oʻrni (rulon, paket, konteyner) ga, bir necha rezervuarlar konstruksiyalarini joylab-butlash mumkin.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш248. Yuk oʻrinlarining (rulonlar, paketlar, konteynyerlar) massasi va gabaritlarini cheklash zarurati tugʻilganda, buyurtmachi (xaridor) yuk ortishga doir masalalar haqida yasovchi (tayyorlovchi) korxona bilan kelishib olishi shart.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш249. Yuk (konstruksiya)larni xaridor transport vositasida joʻnatganda, tashishga doir barcha masalalar (yuklash, tegishli harakat xizmatlari bilan kelishish va sh.k.) isteʼmolchining oʻzi hal qilib, yuk joʻnatuvchi (konstruksiyani yasagan korxona) bilan kelishib ish yuritadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш250. Temiryoʻl vagonlaridan rulonlarni, yuklash-tushirish ishlariga oid loyihaga muvofiq, maxsus tayyorlangan maydonchalarga tushiriladi. Rulonlarni vagondan pastga tashlab yuborish taqiqlanadi. Rulonlarning massasi va yuk koʻtarish vositalarining imkoniyatiga koʻra, ularni quyidagi usullardan biri boʻyicha vagondan tushirish lozim:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa) rulonni yukkoʻtargich kran (kranlar) va rulonning ogʻirlik markazidan bir xil uzoqlikdagi 2 ta stropa (tros-arqon) rulonni ushlab (stropalar orasidagi masofa rulon uzunligining yarmidan kam boʻlmasligi kerak) turib tushirish. Mazkur usul yukkoʻtargich kranlar 2 ta boʻlganda, yoki traversli bitta kran boʻlganda qoʻllaniladi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb) yuk tushirishga moʻljallangan 2 ta balkalar boʻylab chigʻir (lebedka) yordamida rulonni dumalatib tushirish. Bu sharoitda temir yoʻl platformasi boshmoqlar vositasida toʻxtatib qoʻyilgan boʻlishi kerak. Uning chetlari tagiga, gʻildirab ketishi mumkin boʻlgan tomonga tayanch ustunlar qoʻyiladi. Rulonlar tushiriladigan va saqlanadigan maydonchani temir yoʻl platformasi bilan bir tekis qilib qurish lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишRulonlarni yumalatib tushirish uchun rulonni kamida 2 oʻram bilan tutib turadigan arqondan foydalanib, tortiladigan uchini chigʻir yoki traktorga bogʻlab qoʻyiladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш251. Rezervuarlarning konstruksiyalarini temir yoʻldan montaj qilinadigan joygacha belgilangan tartibda tasdiqlangan, amaldagi yirik gabaritli va ogʻir vaznli yuklarni avtomobil transportida tashishga doir yoʻriqnomalar va yoʻl harakati qoidalariga muvofiq tashiladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш252. Rulonlarni tekislab qum toʻkilgan yer yuzasidan yumalatishga ruxsat etiladi. Bunda rulon oʻrami yoʻnalishi boʻyicha yumalatish lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш9 - §. Tayyorlovchi (yasovchi) larning kafolati
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш253. Tayyorlovchi korxona, ishchi chizmalarni ishlab chiqishda qabul qilingan konstruktiv yechimlar, mazkur qoidalarning talablariga va montajlash komplektiga doir loyihaga mosligiga kafolat beradi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишLoyihaga kiritilgan, kelishuv asosidagi, oʻzgarishlar konstruksiyani yasagan korxonada saqlanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш254. Tayyorlovchi tomonidan ishlab chiqarilgan brak (nosoz) konstruksiyalar, brak qaysi etapda aniqlanganligidan qatʼi nazar, tayyorlovchi tomonidan taʼmirlanishi yoki boshqasiga almashtirilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишV bob. METALLKONSTRUKSIYALARNI MONTAJ QILISh
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1 - §. Umumiy talablar
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш255. Montaj qilishga keltirilgan konstruksiyalarda yasagan korxonaning maxsus belgisi va mahsulot sifatiga doir sertifikati boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш256. Montajni boshlashdan oldin ish bajaruvchi (montajchi) quyidagi meʼyoriy va loyiha hujjatlariga ega boʻlishi lozim:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa) mazkur qoidalarga;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb) montajlash komplektiga oid ishchi hujjatlarga;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишv) tayyorlovchi (yasagan) korxona bergan ishchi chizmalarga;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишg) rezervuar metallkonstruksiyalarini yigʻishga va payvandlashga loyihachining ishlarni bajarish rejasi (keyingi oʻrinlarda - IBR).
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш257. Hujjatlar qatorida maxsus talablar boʻlmaganda, montajga keltirilgan konstruksiyalarning geometrik parametrlaridagi ogʻish chegaralari aniqligi boʻyicha 4-klassga mos boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш258. Rezervuarlarni montaj qilish ishlari loyihaga va mazkur Qoidalar, qurilish meʼyorlari va qoidalari talablariga hamda ish bajarishga oid reja (IBR) asosida ishlab chiqilgan qoidalarga muvofiq oʻtkazilishi zarur.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш259. IBRni loyihalovchi tashkilot ishlab chiqadi va buyurtmachi tomonidan tasdiqlanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишIBRda quyidagilar nazarda tutiladi:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa) montaj qilish maydonchasini qurib, jihozlash;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb) metallkonstruksiyalarni montaj qilish va payvandlashga oid texnologik tartib (ketma-ketlik);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишv) yuk koʻtaruvchi va tortuvchi mexanizmlar;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишg) rezervuar metallkonstruksiyalarini montaj qilish uchun zarur boʻladigan moslamalar va takelaj uskunalari;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишd) montaj-payvandlash ishlarini bajarish uchun zarur uskunalar, asboblar va materiallar;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишe) nazorat qilishning turlari va hajmlari;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишj) elementlarni yigʻishda talab qilinadigan aniqlikni, elementlarni loyihaga binoan joylashtirish, yirik qismlarni yigʻish jarayonida konstruksiyalarni faqat oʻz joyida ishlatishni taʼminlovchi tadbirlar;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишz) montaj jarayonining har bir operatsiyasidagi yigʻish-payvandlash ishlarining sifatiga doir talablar;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишi) montaj jarayonida konstruksiyalar mustahkamligi va barqarorligini taʼminlash;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишk) konstruksiyalarni yiriklashtirish darajasi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишl) rezervuarning mustahkamligini sinash (qabul qilishda)ning ketma-ketligi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишm) xavfsiz ish sharoitlarini yaratish.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишIBR da koʻzda tutilgan yigʻish va metallkonstruksiyalarni payvandlash texnologiyasi yigʻilgan rezervuarning shakli, loyihada belgilangan geometrik shaklga mosligini taʼminlashi lozim. Mazkur geometrik shakldan ogʻish darajasi ushbu Qoidalarda berilgan ruxsat etilgan miqdordan ziyod boʻlmasligi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш260. Rezervuarlarni montaj qiluvchilar ish bajarishlari uchun zarur asboblar, payvandlash uskunalari, yukkoʻtarish mexanizmlari va boshqa materiallar bilan taʼminlanadilar.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш261. Montaj-payvandlash ishlarining sifatini operatsiyalar boʻyicha nazorat olib borib, belgilangan shakldagi jurnalni toʻldirib borish yoʻli bilan tekshiriladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишMontaj-payvandlash ishlarining operatsiyalar boʻyicha nazorat jurnali montaj ishlarini oʻtkazish, montajchilar va buyurtmachi vakillari oʻrtasida, yigʻish obyektidagi har bir rezervuar boʻyicha topshirish-qabul qilishni rasmiylashtirish ishlariga doir hujjat hisoblanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишJurnalning tavsiya qilinayotgan shakli mazkur Qoidalarning 3-ilovasida berilgan.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишUshbu jurnal IBRning muallifi hisoblangan ixtisoslashgan tashkilot tomonidan ishlab chiqiladi va mazkur Qoidalar talablariga rioya qilgan holda, barcha ishlarning sifatli bajarilganligiga kafolat beruvchi asosiy hujjat boʻlib, qurilish-montaj ishlarini operatsiyalar boʻyicha topshirish va qabul qiluvchi montajchilar va buyurtmachining rahbarlari zimmasiga shaxsiy javobgarlikni yuklaydi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш262. Rezervuar konstruksiyalarini montaj qilish jarayonida, loyiha hujjatlarini ishlab chiqqan tashkilot belgilangan tartibda mualliflik nazoratini amalga oshiradi va mualliflik jurnalini toʻldirib boradi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш263. Montaj ishlarinigina bajarish uchun, rezervuar yuzasiga payvandlangan detallarni, ish tugagandan keyin asosiy metallkonstruksiyalarga zarar yetkazmay olib tashlash kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш264. Rezervuar konstruksiyalarini montaj qilish davomida 4 dan 13 gacha boʻlgan ilovalarda koʻrsatilganga mos ravishda ijro hujjatlari rasmiylashtirilishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2 - §. Montaj qilish maydonchasiga doir talablar
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш265. Rezervuarlarni montaj qilish boshlanguncha poydevorini qurish ishlari bajarilgan boʻlishi kerak. Loyihada koʻzda tutilgan poydevor atrofidagi otmostka (nishab yoʻlakcha) ni, shaxta turidagi narvonning poydevorini va mahsulot keladigan quvuroʻtkazgichlar tagidagi tayanch (ustuncha) larni rezervuar metallkonstruksiyalarini montaj qilib boʻlgandan keyin oʻrnatiladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш266. Montaj qilish maydonchasi yogʻin suvlarini chiqarib tashlash zaruratini hisobga olgan holda tekislanishi kerak. Montaj maydonchasini tekislash, materiallarni saqlash maydonchasi, ish bajarish va kranlar yuradigan maydonchalar, vaqtinchali yoʻllar, binolar va obodonlashtirishga doir boshqa obyektlarga boʻlgan talablar IBRda belgilangan boʻladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишMontaj maydonchasining rejasini montajlovchi korxona buyurtmachi bilan kelishib tuzishi shart. Montaj maydonchasining chegarasiga butun perimetri boʻyicha ogohlantiruvchi belgilar oʻrnatilishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишMontaj maydonchasi hududida kamida 2 ta kirish-chiqish joylari boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш267. Montaj maydonchasida transport yurishi uchun vaqtinchalik yoʻllar va rezervuar metallkonstruksiyalarini montaj qilish maydonchasi boʻlishi zarur. Yuk koʻtarish kranlari uchun maydonchani yuzasi tegishli darajada koʻtaraoladigan boʻlishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш268. Montaj maydonchasi aloqa va oʻt oʻchirish vositalari, texnik suv, payvandlash asboblari, mexanizmlar va kranlar ishlashi uchun, hamda montaj qilish hududi, vaqtinchalik maishiy va boshqa binolar uchun elektrenergiya bilan taʼminlanishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3 - §. Qurilgan taglik va poyvedorlarni qabul qilish
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш269. Qurib bitkazilgan taglik va poydevorlarni qabul qilish, belgilangan tartibda, montajchilar (ish bajaruvchilar) ning vakili ishtirok etishi sharti bilan amalga oshiriladi. Qabul jarayoni mazkur Qoidalarning 4-ilovasida tavsiya etilgan shakl boʻyicha dalolatnoma tuzib rasmiylashtiriladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш270. Qabul qilinayotgan taglik va poydevorlar loyihaning ishchi chizmalariga mos boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишTaglik va poydevorlardagi chegaraviy ogʻish oʻlchamlari 5.1-jadvalda koʻrsatilgan darajadan ziyod boʻlmasligi zarur.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш|
5.1 - jadval | ||||||
|
t/r |
Parametrlar nomi |
Rezervuar diametri ga koʻra chetlashish chegarasi, (mm) | ||||
| 12 m gacha |
12 m dan 25 m gacha |
25 m dan 40 m gacha |
40 m dan 65 m gacha |
65 m dan 95 m gacha | ||
| 1 |
Tubi markazining belgisi quyidagicha boʻlganda: |
0. ..+10 0...+10 0 ...-5 |
0 ...+20 0 ...+20 0 ...-10 |
0 ... +30 0 ... +30 0 ... -15 |
0 ...+40 0 ...+40 0 ...-20 |
0 ... +45 0 ... +45 0... -20 |
| 2 | Devorlar joylashgan zona boʻylab aniqlangan tuproqli taglik yuzasining belgisi: yonma-yon nuqtalardagi har 6 m dagi belgilarning farqi boshqa nuqtalar orasidagi farq |
10 |
15 |
- |
- |
- |
|
3 |
Devor joylashgan zona boʻylab halqa poydevor yuzasining (gidroizolatsiyalovchi qatlamining) belgisi yonma-yon nuqtalardagi har 6 m dagi belgilarning farqi boshqa nuqtalar orasidagi farq |
- |
15 |
15 |
20 |
20 |
|
4 |
Har 6 m dagi halqa poydevorning kengligi |
0; +50 | ||||
|
5 |
Halqa poydevorning tashqi diametri 45° burchak ostida 4-marta oʻlchanadi |
±20 |
±20 |
+30 |
+40 |
+50 |
|
6 |
Halqa poydevorning yuzasidagi |
±5 | ||||
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш4 - §. Rezervuar metallkonstruksiyalarini qabul qilish (dastlabki tekshiruv)
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш271. Rezervuar metallkonstruksiyalarini montaj qilish uchun qabul qilish buyurtmachi vakilining ishtirokida bajariladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш272. Keltirilgan metallkonstruksiyalarning sifatini tekshirganda, ularni montaj komplekti va mazkur Qoidalar talablaridagi ishchi hujjatlarga mosligi aniqlanadi. Nazorat tashqi koʻrik va oʻlchovlar yoʻli bilan amalga oshiriladi. Bunda quyidagilar tekshiriladi: keltirilgan ashyolarning joʻnatish roʻyxati (vedomosti) ga mosligi; nuqsonlari taʼmirlangan joylaridagi payvand choklari koʻrsatilgan kartaning mavjudligi; payvand choklari sifatiga doir xulosalar.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш273. Rezervuarning montajga qabul qilinayotgan metallkonstruksiyalarni 12-ilovada tavsiya etilgan shakl boʻyicha qabul dalolatnomasini tuzib rasmiylashtiriladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишAniqlangan nuqsonlarni maxsus roʻyxat ilova qilib rasmiylashtiriladi. Nuqsonlar roʻyxati, aniqlangan nosozliklarni bartaraf etish uchun, uni yasagan korxonaga yuboriladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш274. Montajga qabul qilinayotgan metallkonstruksiyalarning dalolatnomasiga quyidagilar ilova qilinadi:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa) yasagan korxona yuborgan ishchi chizmalar;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb) butlash (joʻnatish) roʻyxati (vedomosti);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишv) metallprokatni zavod sharoitida dastlabki tekshirishdan oʻtkazishdagi oʻlchovlar va sinovlar xulosalari;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишr) payvandli ulanmalarni fizik usulda tekshirish kartasi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш275. Tashqi koʻrik va oʻlchashlar orqali prokatlar, uzellar, metallkonstruksiya detallar yuzasining sifati, payvand choklarining yuzasi tekshiriladi. Oʻlchov oʻtkazishda aniqlik darajasi 2-klassga mansub ruletkalar, oʻlchash chizgʻichlari, shtangensirkullarni hamda boshqa oʻlchov asboblari va andozalari qoʻllaniladi. Detallardagi egilish holatlari, burchak hosil qilib shaklining oʻzgarishi (deformatsiya), payvandli ulanmalardagi qirgʻoqlarning, chok katetlarining va sh.k. lardagi ogʻish (siljish) larni maxsus andoza (shablon) lar yordamida aniqlanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш5 - §. Montaj qilish
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш276. Metallkonstruksiyalar elementlarini yigʻishda talab qilingan geometrik parametrlarga erishish zarur. Mazkur parametrlardagi ogʻish chegarasi IBR da koʻrsatilgan boʻladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишGeometrik parametrlardagi ogʻishni chegaralash, loyihada belgilash shakldagi rezervuarni barpo etishga kafolat hisoblanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишMontaj qilingan rezervuarning oʻlchami va shaklidagi ruxsat etilgan ogʻish darajasi 5.2-jadvalda koʻrsatilgan meʼyordan ziyod boʻlmasligi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш|
5.2 - jadval | ||||||
|
t/r |
Parametrlar nomi |
Rezervuar diametriga koʻra ogʻish chegarasi, mm |
Izoh | |||
|
12 m gacha |
12m dan 25 m gacha |
25 m dan 40 m gacha |
40 m dan yuqori | |||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 1. | Rezervuar tubi | |||||
| | 1. Tubning markaziy qismidagi ayrim notekisliklarning balandligi |
|
f—tubdagi qabariq yoki botiq joylarning maksimal uzunligi (mili), mm. R-qabariq yoki botiqlik uchastkasining har qanday uchastkasi doirasining radiusi (mm). Keskin bukilishlar va egilishlar hisobga olinmaydi. | |||
| | 2. Radial montajlangan payvand choklar halqasi qirgʻoqlarining loyihadagi shakldan ogʻishi (burchak) |
|
200 mm li andaza yordamida oʻlchov oʻtkaziladi. | |||
| | 3. Tubining markazida toʻplangan gardishlarning koʻtarilishi |
fa ≤ 0,03L |
fa ≤ 0,04L |
fa—gardishning koʻtarilish balandligi, mm; L — gardishning kengligi, mm. | ||
| | 4. Tub tashqi konturining belgisi: | | | | | |
| | Boʻsh rezervuarda: perimetr boʻylab har 6 m dagi qoʻshni nuqtalar belgisidagi farq boshqa nuqtalar oʻrtasidagi farq |
10 |
15 |
15 |
20 |
- |
| 2. | Devor | |||||
| | 1. Tubdan 300 mm yuqoridagi ichki diametri |
0,005 R |
0,003 R |
0,002 R |
0,0015 R |
45° burchak ostida 4-diametrda oʻlchov oʻtkaziladi. |
| | 2. Devor balandligi: 12 m gacha 12 m dan 18 m gacha 18 dan yuqori |
±20 |
45° burchak ostida 4-diametrda oʻlchov oʻtkaziladi. | |||
| | 3. Devorni tashkil etuvchi har bir poyasning vertikaldan ogʻishi (N— tubdan oʻlchangan nuqtagacha boʻlgan masofa |
|
Devor perimetri boʻylab kamida har 6 m da, gorizontal choklardan 50 mm pastda oʻl�ov oʻtkaziladi. | |||
| | 4. Loyihadagi shakldan lokal ogʻish |
|
Vertikal reyka yoki gorizontal andaza yordamida devorning loyihaviy radiusi boʻylab oʻlchanadi. | |||
| | 5. Montajlovchi payvand choklar zonasidagi loyiha shaklidan ayrim ogʻishlar (burchak hosil qilish) |
MK loyihasi talablariga koʻra |
Andaza yordamida devorning loyihaviy radiusi boʻylab oʻlchanadi. | |||
|
* 500 mm da oʻtkazilgan oʻlchov asosida payvandlab ulangan chokdagi botiqlikning uzunligi -burchak hosil qilishi — f. | ||||||
|
3. |
Statsionar (turgʻun) tomlar | |||||
| |
1. Yuqoridagi konussimon va gumbazli tomlar |
±30 |
±50 |
Markaziy quvurcha orqali oʻlchov oʻtkaziladi. | ||
| | 2. Radial balkalar va tayanchli fermalarning yuqori qoʻshni uzellaridagi farq: - devorga tutashgan joydagi - markaziy shchitga tutashgan joydagi - radial balkalar gumbazli tomga tutashgan joydagi |
|
- | |||
| | 3. Gumbazli tomlar radiusining loyihadan chetlashuvi. Andaza bilan egik yuza oʻrtasidagi ochiq joy |
5,0 |
Oʻlchovni har bir radial balka va fermada oʻtkaziladi. | |||
|
4. |
Pontonlar yoki suzuvchi tomlar | |||||
| | 1. Tashqi halqa varaqning yuqorigi chetining belgisi: |
- | ||||
| | har 6 m dagi qoʻshni nuqtalar belgilaridagi farq |
30 | ||||
| | boshqa barcha nuqtalar orasidagi belgilar farqi |
40 | ||||
| | 2. Tashqi halqasimon list boʻyining tiklikdan ogʻishi |
±10 |
Perimetr boʻylab har 6 m da oʻlchov oʻtkaziladi. | |||
| | 3. Yoʻnaltiruvchi boʻyining tiklikdan ogʻishi, N, mm (radial va tangensial yoʻnalishlarda) |
1/1000N |
| |||
| | 4. Tashqi halqa varaqning yuqorigi cheti bilan rezervuar devori orasidagi tirqish |
10 |
perimetr boʻylab har 6 m da oʻlchash kerak (ponton rezervuar tubida turganda) | |||
| | 5. Yoʻnaltiruvchi bilan ponton yoki suzuvchi tom korobkasidagi quvurcha oʻrtasidagi tirqish (ponton rezervuar tubida turganda) |
|
| |||
| | 6. Ponton yoki suzuvchi tom tayanib turgan ustunlarning vertikaldan ogʻishi |
30 |
| |||
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишIzoh: 1. Oʻlchangan joylarning 75 % dagi ogʻish darajasi ruxsat etilgan meʼyorda boʻlishi kerak. Qolgan 25 % dagi chegaraviy ogʻish mahalliy sharoitni inobatga olgan holda 30 % dan ziyod boʻlmasligi lozim. Ayni paytda rezervuar devori bilan ponton (suzuvchi tom) oʻrtasidagi tirqish zichlovchi zatvor konstruksiyalari ishini taʼminlashi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2. Devorning balandligi boʻylab bitta poyasning ikkita qoʻshni detallarida chegaraviy ogʻish boʻlishi mumkin emas.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш277. Rezervuar devoriga lyuklar va quvurchalar oʻrnatiladigan joyni belgilashda payvand choklari orasidagi talab qilingan masofaga rioya qilish shart.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишLoyihada koʻrsatilgan lyuklar va quvurchalarni payvandlashdan oldin, ularning oʻqlari joylashuvidagi ogʻish chegarasining va flanetsli yuzalarning 5.3-jadvaldagi meʼyorlarga mos kelishini tekshirib chiqish lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш|
5.3 - jadval | |||
|
Rezervuar devoridagi lyuklar va quvurchalar joylashuvidagi ogʻish chegarasi | |||
|
№ t/r |
Parametr nomi |
Ogʻish chegarasi | |
|
Lyuklar uchun |
Quvurchalar uchun | ||
| 1 | Oʻrnatiladigan balandliklar belgisi | ±10 mm | ±6 mm |
| 2 | Flanetsning tashqi yuzasidan rezervuar devorigacha boʻlgan masofa | ±10 mm | ±5 mm |
| 3 | Quvurcha oʻqining loyihaviy holatidan ogʻishi (burilishi), flanetsning tashqi sirti boʻyicha oʻlchanadi |
- | 6 mm |
| 4 | Flanets asosiy oʻqining vertikal tekislikda aylanishi | ±5° | ±5° |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш278. Devorga va turgʻun tomga ulanadigan konstruktiv elementlarni montaj qilish quyidagi talablarni inobatga olib bajariladi:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa) konstruktiv elementlar va payvand choklari ishchi chizmalarda ifodalangan geometrik oʻlchamlar va shakllarga mos boʻlishi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb) konstruktiv elementlarni rezervuar devoriga payvandlashda, mazkur Qoidalarning III bobidagi 14-§ ida bayon etilgan payvand choklari orasidagi ruxsat etilgan masofaga doir talablar bajarilishi zarur.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш279. Montaj ishlari oʻtkazilayotganda, harorat minus 25°S dan past va erib-oqish chegarasi 39 kg/mm2 va undan kam boʻlganda, harorat 0°S dan past va erib-oqish chegarasi 39 kg/mm2 dan ziyod boʻlganda, poʻlat konstruksiyalarga zarba berib taʼsir oʻtkazish taqiqlanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш280. Rezervuarlarni rulonli konstruksiyalardan qurishda montaj-payvandlash ishlaridagi texnologik ketma-ketlik (tartib) IBR talablariga muvofiq bajarilishi zarur.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш281. Rezervuar tubini yigʻish paytida, uning tagligi (poydevori) va gidroizolatsiyalovchi qatlamni montaj jarayonidagi turli taʼsir (buzilish) lardan ehtiyot qilish lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишRezervuar tubida halqasimon qirgʻoqlari boʻlganda, uning elementlarini yigʻish texnologiyasi ishlab chiqiladigan IBR da quyidagilar koʻzda tutilgan boʻlishi kerak:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa) chetlari orasidagi choklarni ponasimon shakldagi tirqishlar qoldirib yasash lozim. Uning oʻlchamlari montajlash komplektining chizmalariga mos boʻlishi zarur.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb) tubni yigʻishni loyihaga mos qilib qirgʻoq detallarini va payvand choklari orasidagi masofa devorning uzunligi boʻyicha 200—250 mm boʻlishi kerak;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишv) taglik polosalarga zich yotqizilganda 0,5 mm tirqish hosil qilishi qirralari bir-biridan listning 10 % qalinligidan ortmasligi lozim. Devorga yaqin joylardagi qirgʻoq chetlarida bukilish, pachaqlanish boʻlmasligi lozim;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишr) payvandlashdan keyin halqa chetlarining choʻkish holatlari.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишTubning payvandlab yigʻiladigan elementlaridagi oʻlcham va shakllarning ruxsat etilgan ogʻish chegarasi IBR da va operatsiyalar boʻyicha nazorat qilish jurnali (3-ilova) da koʻrsatilgan boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишRulonli metall tasmalardan yasalgan membranali ponton (suzuvchi tom) li rezervuarlarni montaj qilguncha barcha payvandlash va tubning membrana bilan berkitiladigan qismidagi payvand choklarini nazorat qilish ishlari tugallangan boʻlishi shart. Tubning boshqa elementlarini payvandlash ishlarini rezervuar devorini tubga tashqi payvand chokini yasagandan keyin bajarish lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш282. Rezervuar devori uchun qoʻllaniladigan rulonni vertikal holatda koʻtarish uchun montajchilardagi mavjud yuk koʻtarish mexanizmlari (kranlar), takelaj va montajlash moslamalariga koʻra, maxsus usullardan foydalaniladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишRulonni koʻtarishga doir ish bajarish texnologiyasi devor tasmalarini montajlash va boshqa zoʻriqishlardan saqlanishni taʼminlashi zarur.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишKoʻtarishdan oldingi rulonning dastlabki holati, tasmaning ochilayotgan uchi loyihadagi devorning montaj qilish choki oʻqi yaqin holatida boʻlishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш283. Rezervuar devori uchun moʻljallangan rulonli tasmani yoyish (ochish) jarayonida, tasmani shamol taʼsiri (bosimi), vazni, oʻrnatiladigan shchitlar va suzuvchi tom massasi va montajda roʻy beradigan boshqa zoʻriqish (nagruzka) lardan himoyalab, barqaror turishini taʼminlash kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишTasmaning yoyilgan qismini tutib turish va uni vertikal tekislikka olib chiqishni unga mahkamlab ulab qoʻyilgan maxsus moslama (raschyelka) yordamida amalga oshiriladi. Devorning vertikal holatini doimiy (muntazam) ravishda nazorat qilib borish shart.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш284. Devor tasmalarini montajlab yigʻishdan oldin uning boshlangʻich va oxirgi uchlaridagi rulonlashdan qolgan sezilarli deformatsiyalar (bukilish, sinish, egilish) dan ozod etib shakllantiriladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишShakllantirish ishlari qalinligi 8 mm va undan ziyod boʻlgan poyaslarda oʻtkaziladi. Shakllantirishdan maqsad tasmaning boshi va oxirini oʻzaro montaj qilish (yigʻish) da loyihada belgilangan egilish radiusini hosil qilishdir.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш285. Vertikal montaj chokini yigʻish (hosil qilish) ni maxsus texnologik moslamalardan foydalanib, IBR talablari asosida loyihaviy tirqishlar qoldirish va qirgʻoqlarga ishlov berishda amal qilish lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишYigʻilgan montaj chokining oʻlcham va shakllaridagi ogʻish chegarasi IBR da koʻrsatilgan meʼyorlardan ziyod boʻlmasligi kerak. Montaj qilingan devorni payvandlagandan keyingi oʻlcham va shakllaridagi ogʻish chegarasi 5.2-jadvalda koʻrsatilgan miqdordan katta boʻlishi mumkin emas.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш286. Montaj qilingan karkasli turgʻun tomlarning oʻlchamlari va shakllaridagi ogʻish chegarasi 5.2-jadvaldagi berilgan miqdordan ortiq boʻlmasligi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишRezervuarni montaj qilishga doir IBRni tuzishda suzuvchi tomga tushadigan barcha montaj va uning yigʻish paytidagi konstruktiv uzellarining yuklama (nagruzka)ni eʼtiborga olish kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишTomni montaj qilishda, zaruratga koʻra, deformatsiya roʻy berishiga yoʻl qoʻymaydigan vaqtinchalik tirgaklar, bogʻlagichlar va boshqa qurilmalarni oʻrnatish lozim. Turgʻun tomlarni montaj qilishda quyidagi usullardan biri qoʻllaniladi:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa) markaziy ustun yordamida montaj qilish;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb) yuqoridan turib, markaziy ustunsiz montaj qilish;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишv) ichkaridan turib, markaziy ustunsiz montaj qilish.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишMarkaziy ustun yordamida karkasli konussimon va gumbazli tomlar montaj qilinadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишMazkur usuldagi montaj ishlari markaziy ustunni oʻrnatishdan boshlanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишMarkaz shchitli montaj ustunini rezervuar tubiga, pontonli rezervuarlarda esa, ponton tagining markaziga oʻrnatiladi. Montaj ustun rezervuarning markaziga joylashtirilib, kamida 5 ta tirgak (egiluvchan tirgak raschalka) bilan mahkamlanadi. Ustunning pastki uchi taglikka tayanib turib, u yoq - bu yoqqa siljitishga imkon bermaydi. Konstruktiv jihatdan tayanch uzeli “sharnirli” yaʼni taglikka payvandlanmagan boʻladi. Tomning markaziy shchiti montaj ustuniga gorizontal tekislikda mahkamlanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишGorizontal tekislikdan ogʻish miqdori, markaziy shchit diametri uzunligi boʻylab ± 5 mm dan katta boʻlmasligi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишShchit markazining rezervuar markaziga nisbatan ogʻishi planda 10 mm dan ziyod boʻlishi mumkin emas.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишGumbazli turgʻun tomli rezervuarlar markaziy shchit va ustunining balandligi loyihaviy va qurilish balandligi, hamda montajlash komplektidagi ishchi hujjatlarda koʻzda tutilgan meʼyorga nisbatan belgilanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишYuqoridan turib, markaziy ustunsiz montaj qilish oʻzini oʻzi tutib turuvchi konussimon tomlar, hamda karkasli va qoplamasi alohida elementlardan iborat boʻlgan gumbazli tomlarda qoʻllaniladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишIchkaridan turib, markaziy ustunsiz montaj qilish karkasi va qoplamasi alohida elementli tomlarda qoʻllaniladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш287. Pontonli va suzuvchi tomlardagi rulonli tasmalardan yasaladigan membranalarni, rezervuar tubini payvandlab, payvand choklarining germetikligini tekshirib boʻlgandan keyin montaj qilinadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишKoroba (quti) larining halqasi boʻlgan suzuvchi tomning membranalarini yigʻish va payvandlash ishlari qutilarni payvandlab va payvand choklarining germetikligini tekshirib boʻlgandan keyin amalga oshiriladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишSuzuvchi tomlarning koroba halqasini bevosita rezervuar tubida, devorning ichki tomoni tub bilan choklangan joylari germetiklikka tekshirilgandan keyin montaj qilinadi. Korobalar va membrana karkasiga payvandlangan tayanch ustunli suzuvchi tomlarning konstruksiyalarini suzuvchi tomning eng quyi holatidagi loyihaviy balandligiga montaj qilinadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишMontaj qilingan shakllaridagi ogʻish chegarasi 5.2-jadvalda berilgan koʻrsatgichlardan katta boʻlmasligi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш288. Rezervuar tubini varaq (list)lab montaj qilishdagi asosiy farq uning markaziy qismini taglik tasmalardan tashkil topgan alohida varaqlardan yoki ularning qisqa tarafini taglik tasmalarga, uzun tarafini esa bir-birining ustiga chiqarib yigʻishdan iboratdir. Yigʻilgan tubdagi oʻlchamlar va shakllardan ogʻish chegarasi 5.2-jadvalda berilgandan ziyod boʻlmasligi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш289. Devorni varaqlab yigʻib-montaj qilish uchun buyurtma (shartnoma) tuzayotgan buyurtmachi konstruksiyalarni joʻnatishdan oldin, uning qirgʻoqlarini, qabul qilingan payvandlash usuliga koʻra, tayyorlash zaruratini aniqlab olishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишMazkur ishlarni varaqlarni uzaytirish yoki taglik (maxsus moslama) qoʻyib choʻzish usullari bilan bajarish mumkin. Devor varaqlarini oʻzaro va tubning varaqlari bilan montaj qilishda, loyihada koʻzda tutilgan tirqishlar hosil qilishni, qirgʻoqlari ulanishining tikligini taʼminlaydigan maxsus yigʻish moslamalarini qoʻllash lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишMontaj qilingan devorlarning oʻlchami va shakllaridagi ogʻish chegarasi 5.2-jadvalda koʻrsatilgan miqdordan katta boʻlmasligi zarur.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишPayvandlab ulangan joylarda burchak roʻy berishi va qirgʻoqlarining oʻzaro mos kelishiga doir talablar rulonli tasmalarga oid talablarga oʻxshash boʻladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишVI bob. REZERVUARLARNI PAYVANDLASh
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1 - §. Umumiy talablar
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш290. Rezervuar konstruksiyasini ishlab chiqishda montaj komplektiga doir hujjatlarda payvand choklarining mexanik xususiyatlariga, ulanmalarning ishlash sharoiti va ularga tushadigan kuchlanishning miqdoriga qarab, alohida-alohida payvand choklari klasslari (ruxsat etilgan oʻlchamlari va tashqi-ichki nuqsonlarning turlari, hamda miqdori) ga koʻra talablar belgilanishi kerak. Undan tashqari, rezervuardagi turli payvand choklarini fizik usul bilan nazorat qilib borishga doir ish hajmi ham aniqlanishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишPayvandlash usuli, ulanadigan elementlar chetlarining geometrik parametrlari, hamda rezervuardagi payvand choklarini hosil qilish texnologiyasi rezervuar inshootlari qurish texnologiyasi (IBR) da belgilangan boʻlib, montajlash komplektiga doir loyihada inobatga olinishi lozim. Zavodda yasalgan ulanmalarga doir mazkur muammolar, rezervuar konstruksiyalarini tayyorlash boʻyicha texnik shartlar va texnologik kartani ishlab chiqishda hal qilinib, zarur ishchi hujjatlarda hisobga olinadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш291. Zavodda va montaj jarayonida bajarilgan payvand ishlari barcha fizik-mexanik tafsilotlar kompleksidagi montaj komplektiga doir loyiha talablarini, hamda kuchlanish konsentratsiyasi koeffitsiyentini hisobga olgan holdagi nuqsonlar uchun ruxsat etilgan oʻlcham va turlariga mos meʼyorlarni taʼminlashi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш292. Zavod sharoitida bajarilgan rezervuar konstruksiyalarini payvandlash ishlari tasdiqlangan texnologik jarayon rejasiga mos ravishda ijro etilishi kerak va unda quyidagilar koʻzda tutilishi lozim:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa) payvandlanadigan detallar chetlarini tayyorlash va ularning shakliga doir talablar;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb) payvandlash usullari va ish rejimi, payvandlash materiallari hamda texnologik operatsiyalarning ketma-ketligi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишv) payvandlashdan oldin detallarni mahkamlash boʻyicha aniq koʻrsatmalar;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишg) kuyib toblanish, chokning oʻz oʻqidan ogʻishi va boshqa nuqsonlar roʻy berishining oldini oluvchi tadbirlar;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишd) payvand oqibatida deformatsiya sodir boʻlishini kamaytirishga doir tadbirlar.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш293. Rezervuar konstruksiyalarini payvandlab, montaj qilish ishlari IBRda koʻrsatilgan talablarga rioya qilib bajarilishi lozim. IBRda quyidagilar koʻzda tutilishi zarur:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa) kerak boʻlgan joylashuv holatini hisobga olib, montajlash ulanmalarini payvandlashning eng samarali usullari;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb) montajlash komplektining hujjatlaridagi mexanik xossalar darajasiga oid talablarga javob beradigan payvandlash materiallari;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишv) montaj qilinadigan elementlarni payvandlashga tayyorlash boʻyicha talab qilinadigan shakl;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишg) payvandlashdagi ketma-ketlik va har bir chokni hosil qilish tartibi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишd) payvand choklardagi zarur mexanik xossalarni, hamda metall chokidagi va chok atrofidagi joylarda talab qilinadigan strukturani taʼminlovchi rejim va payvandlash texnikasiga doir koʻrsatmalar;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишe) payvandli ulanmalarni bajarish uchun zarur boʻlgan texnologik jihozlar va uskunalar;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишBulardan tashqari IBRda quyidagilar koʻzda tutilgan boʻlishi lozim:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa) payvandlanadigan detallar chetlarini tayyorlashga va payvandlash uchun yigʻishga, hamda mahkamlash sxemasi va buning uchun kerak boʻladigan texnologik jihozlarga doir talablarni taʼminlovchi tadbirlar;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb) choklarni qizdirmay turib payvandlash uchun ruxsat etilgan harorat, hamda payvandlash olib borilayotgan hududdagi shamolning ruxsat etilgan tezligi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишv) rezervuar konstruksiyalarni payvandlaganda, payvand choklarining sovuq tezligiga doir talab qilinadigan diapazonni taʼminlovchi shart-sharoitlar;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишg) payvandlash ishlarini qishning (sovuq) sharoitlarida oʻtkazish (agar zarurat ish grafigida koʻzda tutilgan boʻlsa) texnologiyasiga doir koʻrsatmalar.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш294. IBRda rezervuar konstruksiyalarning talab qilinadigan geometrik aniqlikni taʼminlovchi chora-tadbirlar nazarda tutilgan boʻlishi lozim. Shuningdek, IBR da rezervuar tanasidagi yupqa devorli qoplamaning barqarorligining yoʻqolishiga va uning yuzasida botiq va boʻrtmalar hosil boʻlishiga olib keluvchi payvand choklarining choʻkishidagi termodeformatsion jarayonni toʻxtatish yoki uni oʻz holiga qaytarish boʻyicha tadbirlar bayon etilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш295. Agar montajlash komplektining ishchi hujjatlarida rezervuarning biror payvand choklariga termik ishlov berish nazarda tutilgan boʻlsa, IBRda mazkur topshiriqni bajarish boʻyicha texnologiya ishlab chiqilib, unda termik ishlovning usuli, rejimi va termik ishlov berilgan ulanmalarning sifatini tekshirishga doir koʻrsatmalar berilgan boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш296. IBRda rezervuarning har bir payvand chokini nazorat qilish usuli va hajmini oʻz ichiga olgan payvandli ulanmalar sifatini tekshirish boʻyicha dastur ishlab chiqilishi zarur.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2 - §. Payvandlashning tavsiya etiladigan turlari
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш297. Rezervuar konstruksiyalarini payvandlash texnologiyasi va uni bajarish usulini tanlash quyidagilarni taʼminlashi zarur:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa) payvandlashdagi ish hajmi (eritilgan metall massasi), payvandlash uskunalariga va texnologik jarayonni uyushtirishga ketgan sarf-xarajatlarni hisobga oluvchi yuqori ishlab chiqarish unumdorligi va iqtisodiy samaradorlikni;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb) muayyan sharoit va mexanik xossalar (mustahkamlik, egiluvchanlik, qattiqlik, zarbiy qovushqoqlik va sovuqbardoshlik) kompleksidagi talabchanlik darajasini nazarda tutuvchi payvand choklaridagi metallni bir xil va yoppasiga joylashuvidagi oliy darajani;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишv) payvandlanadigan konstruksiyalardagi deformatsiya holatlarining eng minimal darajada boʻlishini.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш298. Rezervuar konstruksiyalarini zavod sharoitida tayyorlaganda, varaq (list) li konstruksiyalarni flyus ostida avtomatik usulda yoki panjarasimon konstruksiyalar va uskunalarni argon gazi bilan karbonat angidridi gazi aralashmasi yordamida mexanik usulda payvandlanadi. Flyus ostida avtomatik tarzda rezervuar tasmalarini payvandlaganda, payvandlovchi uskunani chok boʻylab elektrodni yuritadigan tizim bilan jihozlash zaruriy shart hisoblanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш299. Rezervuarlarni rulonli yarimtayyor ashyolardan qurishda, hamda varaq (list)lab montaj qilishdagi payvandli ulanmalarning turli xillarini payvandlash usullari 6.1 va 6.2 - jadvallarda tavsiya etilgan.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш|
6.1 - jadval | |
| | |
|
Rezervuarlarni rulonli tasmalar bilan tiklashda tavsiya etiladigan payvandlab montaj qilish usullari | |
|
Payvandli ulanmalar |
Tavsiya etiladigan payvandlash usuli |
| Tubning chetlarini ulash | 1. Karbonat angidrid gazi bilan mexanik usulda payvandlash 2. Kukunsimon sim bilan mexanik usulda payvandlash |
| Tubning markaziy qismidagi elementlarni ulash | 1. Flyus ostida avtomatik payvandlash 2. Kukunsimon sim bilan mexanik usulda payvandlash 3. Karbonat angidrid gazi bilan mexanik usulda payvandlash |
| Devordagi montaj choklari | Karbonat angidrid gazi bilan mexanik usulda payvandlash |
| Tub va devor tutashgan joydagi utor choklar | 1. Karbonat angidrid gazi bilan mexanik usulda payvandlash 2. Kukunsimon sim bilan mexanik usulda payvandlash 3. Flyus ostida avtomatik payvandlash |
| Tom karkasini bloklarga yigʻgandagi payvand choklari | Karbonat angidrid gazi bilan mexanik usulda payvandlash |
| Devor va tomdagi varaqlarni mustahkamlovchi lyuk, quvurchalardagi ulanmalar | Karbonat angidrid gazi bilan mexanik usulda payvandlash |
| Tomni devor va mustahkamlovchi halqalar bilan tutashgan joyidagi tayanch uzellarning payvand choklari | 1. Karbonat angidrid gazi bilan mexanik usulda payvandlash 2. Qoʻlda yoysimon payvandlash |
| Tom qoplamasidagi payvand choklar | 1. Karbonat angidrid gazi bilan mexanik usulda payvandlash 2. Kukunsimon sim bilan mexanik usulda payvandlash |
| Pontonlar va suzuvchi tomlardagi payvand choklari | 1. Karbonat angidrid gazi bilan mexanik usulda payvandlash 2. Kukunsimon sim bilan mexanik usulda payvandlash |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш|
6.2 - jadval | |
| | |
|
Varaq (list) lardan yasaladigan silindrik rezervuarlarni payvandlashdagi tavsiya etiladigan usullar | |
|
Payvandli ulanmalar |
Tavsiya etiladigan payvandlash usuli |
| Tub chetlaridagi ulanmalar | 1. Karbonat angidrid gazi bilan mexanik usulda payvandlash 2. Kukunsimon sim bilan mexanik usulda payvandlash |
| Tubning markaziy qismi elementlaridagi ulanmalar | 1. Karbonat angidrid gazi bilan mexanik usulda payvandlash 2. Kukunsimon sim bilan mexanik usulda payvandlash 3. Flyus ostida avtomatik payvandlash |
| Tub va devor tutashgan joydagi utor choklar | 1. Flyus ostida avtomatik payvandlash 2. Kukunsimon sim bilan mexanik usulda payvandlash 3. Karbonat angidrid gazi bilan mexanik usulda payvandlash |
| Devordagi vertikal ulanmalar | 1. Kukunsimon yoki faollashtirilgan sim yordamida majburiy chok solib avtomatik usulda payvandlash 2. Karbonat angidrid gazi bilan mexanik usulda payvandlash |
| Devordagi gorizontal ulanmalar | 1. Flyus ostida avtomatik payvandlash 2. Karbonat angidrid gazi bilan mexanik usulda payvandlash 3. Kukunsimon bilan yarim majburiy chok hosil qilib payvandlash |
| Lyuklar va quvurchalarni tomda va devorda ularni mustahkamlovchi varaqlardagi ulanmalar | Karbonat angidrid gazi bilan mexanik usulda payvandlash |
| Tom karkasi, tayanch va mustahkamlik halqalaridagi payvand ulanmalar | 1. Karbonat angidrid gazi bilan mexanik usulda payvandlash 2. Qoʻlda yoysimon payvandlash |
| Tom qoplamasidagi ulanmalar | 1. Karbonat angidrid gazi bilan mexanik usulda payvandlash 2. Kukunsimon sim bilan mexanik usulda payvandlash |
| Pontonlar va suzuvchi tomlardagi payvand ulanmalar | 1. Karbonat angidrid gazi bilan mexanik usulda payvandlash 2. Kukunsimon sim bilan mexanik usulda payvandlash |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш300. Qoʻlda yoysimon usulda payvandlashda, nisbatan koʻp issiqlik hosil boʻlishi va uning oqibatida payvandlash bilan bogʻliq deformatsiya roʻy berishi hamda mazkur usulning past samaradorligini inobatga olib, rezervuarlarni qurishda ushbu usuldan chegaralangan miqdorda (eng zarur paytlardagina) foydalanish lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишShamol esib turgan paytda, karbonat angidrid gazini qoʻllab payvandlash oʻtkazayotganda, gaz alangasini himoyalash va boʻshliq hosil qilaolishini taʼminlovchi choralar qoʻllash yoki shamoldan toʻsish tadbirlarini amalga oshirish lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишBarcha turdagi payvandlash choklari hosil qilish uchun qoʻlda yoysimon usulda payvandlashda, 305-punktdagi talablarni inobatga olish zarur.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3 - §. Konstruksiyalarni payvandlashga tayyorlash va yigʻishga doir talablar
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш301. Payvandlash ishlari boshlanguncha rezervuarning barcha ulanadigan joylarini tekshiruvdan oʻtkazib, quyidagi texnologik mezonlar boʻyicha payvandlashga qabul qilinishi kerak:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa) payvandlashga tayyorlangan elementlar chetlarining geometrik perimetrlari (chetidagi yoʻnilgan burchakning kattaligi, ulanmalardagi tirqishlar, tekislik darajasi, chetlarning oʻzaro siljishi) loyiha boʻyicha ruxsat etilgan qoʻyimlar miqyosida boʻlishi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb) qirgʻoq (chet) larning yuzasi, hamda ularga yaqin joy kengligi 20 mm oraliqda iflos va kirlardan tozalanishi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишv) payvandlanadigan elementlarni mahkam ushlab turadigan yigʻuv moslamalari, choklarda haddan tashqari choʻzilish roʻy berishi va payvandlanadigan elementlar bir- biriga nisbatan siljib (jilib) ketishiga barham berish uchun yetarli darajada qattiq va mustahkam boʻlishi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш302. Payvandlanadigan elementlar chetlarini mahkamlashni maxsus yigʻish moslamalari yordamida bajarish maqsadga muvofiqdir.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишMontaj qilinadigan devor choklarini elektrtutqichlar bilan mahkamlash zarur boʻlganda, ularni chok hosil qilinayotgan devorning orqa (teskari) tomoniga joylashtirish lozim. Tutqichlar soni iloji boricha kamroq boʻlgani maʼqul. Chok tagiga ishlov berilayotganda, mazkur tutqichlar olib tashlanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишBurchakli va bir-birining ustiga chiqarib payvandlanadigan joylardagi tutqichlarni yaxshilab jilolab, tekshiruvdan oʻtkazilgandan keyin eritib yuborish mumkin. Mazkur ishlarni yuqori malakali payvandlovchilar bajarishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш303. Payvandlanishi kerak boʻlgan ulanma joylarni payvand ishlari rahbari qabul qilib olib, montaj ishlarini nazorat qilish jurnaliga yozib qoʻyadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш4 - §. Payvandli ulanma (chok) larni bajarish texnologiyasi va unga doir talablar
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш304. Rezervuar konstruksiyalarini payvandlash usullari, rejimi va texnikasi quyidagilarni taʼminlashi lozim:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa) payvand choklarining loyihada belgilangan mexanik xossalarining belgilangan darajada boʻlishi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb) payvand choklaridagi metallning bir xillik va yaxlitlik zarurati;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишv) poʻlat rusumi, uglerod ekvivalenti, metallning qalinligi, payvandlash rejimi (pogonli energiya), payvand chokining konstruksiyasi, atrof-muhitdagi haroratga bogʻliq boʻlgan, payvandlanadigan ulanmalarning optimal (qulay) sovush tezligi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишg) kuchlanish konsentratsiyasining minimal koeffitsiyenti;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишd) payvand oqibatida roʻy beradigan deformatsiyaning va elementlarning oʻzaro siljish oʻlchamining minimal miqdori;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишe) erkin chok hosil qilish usulida payvandlaganda har bir eritilgan chok (oʻtish) shaklining koeffitsiyenti 1.3 dan 2.0 gacha boʻlishi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш305. Rezervuar konstruksiyalarini sovuq (qish) paytlarda payvandlaganda, metallning haroratini muntazam ravishda nazorat qilib turish, hamda chokdagi metallning choʻkishi (qotishi) mazkur metall rusumi uchun moʻljaldagi meʼyordan ziyod boʻlganda, payvandlanadigan qirralarni oldin payvandlash jarayoni bilan birga yoki payvandlashdan keyin qizdirishni tashkil qilish zarur.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишQizdirish uchun zarur harorat va qizdirish sxemasi IBRda belgilangan boʻlishi kerak. Poʻlatga xos sovush tezligining ishchi diapazoni, uglerod ekvivalenti, metall qalinligi, payvandlash usuli, pogon boʻyicha energiyaga bogʻliq boʻlgan, elementlar chetlarini qizdirish talab qilinmaydigan minimal harorat ham texnologik loyihada koʻrsatilgan boʻlishi lozim. Elementlar qirralaridagi metall, odatda, chokdan har ikkala tomonga 100 mm oʻlchamda qizdiriladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишQishda payvandlash oʻtkazilayotganda, havoning haroratidan qatʼiy nazar, payvandlanadigan qirgʻoqlaridagi namlikni quritish zarur.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш306. Payvandlashda ochiq yoy usulini qoʻllaganda, ish bajarilayotgan hududdagi shamolning tezligini tekshirib turish lozim. Qoʻllanilayotgan payvandlash usuli va payvandlash materiallarining rusumiga qarab, shamol tezligining ruxsat etilgan darajasi IBRda koʻrsatilgan boʻlishi zarur. Shamolning tezligi ruxsat etilgan meʼyordan ziyod boʻlganda, payvandlash ishlarini toʻxtatish yoki mazkur joyni tegishli darajada himoyalash (ixotalash) tadbirlarini qoʻllash kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш307. Payvandlash ishlari barqaror rejimda oʻtkazilishi lozim. Payvandlash uskunasi ulanadigan elektr tarmogʻidagi tok kuchi va kuchlanishining ogʻishi belgilangan meʼyordan ±5 % ra oshmasligi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш308. Rezervuardagi barcha payvandlab ulashning ketma-ketligi va alohida har bir payvand chokni hosil qilish sxemasi, minimal payvandlash deformatsiyasi va elementlarning oʻzaro siljish sharoiti taʼminlanishiga bogʻliq holatda, IBR koʻrsatmalariga muvofiq bajarilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишRezervuar devoridagi montaj ulanmalarda avval ichki tomonidagi choklar payvandlanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш309. Yomgʻir, qor yoqqanda rezervuar ustida payvandlash ishlarini oʻtkazish mumkin emas. Odatda, payvandlanadigan elementlar qirgʻoqlarini yogʻin-sochin (namlik) dan saqlash tadbirlarini qoʻllash lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш310. Rezervuarning tubi va devorlaridagi payvandli ulanmalarni qoʻlda yoki mexanizatsiyalangan usullarda, odatda, kamida 2 qavat qilib yasaladi. Qilingan har bir qavatni alohida koʻzdan kechirib chiqib, aniqlangan nuqsonlarni bartaraf etish zarur.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш311. Payvand choklardagi nuqsonlarni mexanik usulda (shlifmashina yoki pnevmozubila yordamida) yoki havo-yoy oqimi bilan (kesilgan joylarni jilolash sharti bilan) bartaraf etiladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш312. Payvand choklaridagi nuqsonli uchastkalarni texnologiyada koʻzda tutilgan usul va materiallar bilan eritib payvandlanadi. Tuzatilgan uchastkalar qaytadan fizik usullar vositasida tekshiruvdan oʻtkazilishi lozim. Agar tuzatilgan uchastkada yana nuqsonlar uchrasa, payvand chokni taʼmirlash, payvandlash ishlarining rahbari barcha texnologik operatsiyalarni tekshirish sharti bilan bajaradi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишBajarilgan taʼmirlash ishlari haqidagi maʼlumotlar montaj-payvandlash ishlarining sifatini tekshirish jurnaliga yozib borilishi zarur.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишBir hudud (uchastka) ning oʻzida 3-martalab payvand choklarini taʼmirlash ishlarini texnologik loyihani ishlab chiquvchi tashkilot bilan kelishib bajariladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш313. Rezervuar korpusiga payvandlab ulab qoʻyilgan texnologik moslamalar, odatda, mexanik usul bilan yoki kislorodli keskich bilan (kesilgan joyni asosiy metallga oʻxshatib eritib yuborish sharti bilan) olib tashlanadi va mazkur yuzalarning sifati tekshiruvdan oʻtkaziladi. Mazkur joylardagi asosiy metallni yulib olish yoki kesib yuborish mumkin emas.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш314. Payvandlashdan keyin chok va uning atroflarini shlak va metall zarrachalardan tozalash lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишVII bob. PAYVANDLI ULANMALAR (ChOKLAR) SIFATINI NAZORAT QILISh
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1 - §. Umumiy talablar
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш315. Rezervuar konstruksiyalarning yasash va montaj qilishdagi ishlar sifati buyurtmachi, yasovchi tashkilot va montaj qilgan korxona tomonidan nazorat qilib boriladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш316. Rezervuar qurilishi ustidan mualliflik tekshiruvini loyihalovchi olib boradi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишBuyurtmachi va loyiha tashkilotining vakillariga mualliflik nazoratini olib borish uchun rezervuar konstruksiyalarini tayyorlash va montaj qilish ishlari olib borilayotgan barcha joylarga erkin kirib-chiqish va ishchi hujjatlar bilan tanishish imkoniyati yaratiladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш317. Rezervuarlarni qurish borasida payvandli ulanmalarning sifatini quyidagi turlar boʻyicha nazorat qilib boriladi:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa) kafolatlovchi namunalardagi payvandli ulanmalarni mexanik yoʻl bilan tekshirish;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb) rezervuardagi barcha payvand choklarni tashqi koʻrikdan oʻtkazish;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишv) andaza (shablon)lar, chizgʻichlar, shayton va geodezik asboblar yordamida oʻlchov nazoratini oʻtkazish;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишg) “boʻr-kerosin”, vakuum-kamera, ortiqcha havo bosimi yoki rangli defektoskopiya kabi tajribalar oʻtkazib, payvand choklaridagi germetiklik (oʻtkazuvchanlik bor-yoʻqligi) ni tekshirish;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишd) ichki nuqsonlarni aniqlash uchun radiografiya yoki ultratovushli defektoskopiya, yuzadagi nuqsonlarni, biroz ochib koʻrish yoʻli bilan topish uchun esa — magnitografiya yoki rangli defektoskopiya kabi fizik usullarni qoʻllash;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишe) gidravlik va pnevmatik usulda rezervuar konstruksiyasidagi mustahkamlikni sinash;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишj) magnit usuli bilan tekshirish.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2 - §. Tekshiruvni tashkil qilish
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш318. Loyihaviy hujjat (IBR)da rezervuar konstruksiyasidagi barcha payvand choklarini nazorat qilish usuli va hajmlari, payvand choklaridagi nuqsonlarni baholash meʼyorlari, ish bajarish tartibi (birin-ketinligi) koʻrsatilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш319. Payvand choklari sifatini tekshirishni tashkil qilish boʻyicha javobgarlik, odatda, tayyorlovchi (yasovchi) va montaj qiluvchi korxonalardagi payvandlash ishlari boʻyicha rahbarlar zimmasiga yuklatiladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш320. Rezervuarlardagi payvand choklarni fizik usulda tekshirishni oʻtkazish maxsus buyurtma asosida bajariladi. Buyurtmada ulash tavsifi, turi va chok kategoriyasi, metallning qalinligi va rusumi, joylashgan oʻrni, sinash ishlarining hajmi koʻrsatilishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3 - §. Vizual (razm solib) nazorat qilish
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш321. Rezervuardagi payvandlab ulangan barcha choklar 100 % hajmda vizual nazoratdan oʻtishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш322. Tashqi koʻrinishi boʻyicha payvand choklari quyidagicha talablarga javob berishi lozim:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa) choklar shakli va oʻlchamlari boʻyicha loyihada belgilangan meʼyorlarga mos boʻlishi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb) choklarning yuzasi tekis (ravon) yoki bir qolipdagi tangachasimon (baland- pastligi 1 mm dan ziyod boʻlmasligi kerak) boʻlishi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишv) chokdagi metall asosiy metall bilan tekis qoʻshilib ketishi kerak;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишg) choklarda yoʻl qoʻyib boʻlmaydigan tashqi nuqsonlar boʻlmasligi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш323. Rezervuar konstruksiyalaridagi payvand choklarda ruxsat etilmaydigan tashqi nuqsonlarga barcha oʻlchamdagi va turdagi darzliklar, metallning erimay qolishi, erigan metallning toʻplanib qolishi, dagʻal tangachalar hosil boʻlishi, koʻrinib turgan (tashqi) boʻshliqlar, boʻshliqlar qatori, metallning oʻta kuyib ketishi, qavariqlilik va sh.k. lar kiradi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишTekshirish uchun asosiy metallni kesish (yoʻnish) dagi oʻlchamlar 7.1-jadvalda koʻrsatilgandan katta boʻlmasligi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш|
7.1 - jadval | |||
|
Kesish (yoʻnish) ning ruxsat etilgan miqdori | |||
| | |||
|
Payvand choklari |
Rezervuarning vazifasiga koʻra ruxsat etilgan yoʻnish (kesish) miqdori | ||
|
IV |
III |
II; I | |
| Poyaslardagi vertikal choklar va devorning tub bilan ulanishi |
qalinligining 5 %, lekin 0,5 mm dan ziyod emas |
0,5 mm dan ziyod emas |
0,3 mm dan ziyod emas |
| Devordagi gorizontal ulanmalar |
qalinligining 5 %, lekin 0,8 mm dan ziyod emas |
qalinligining 5 %, lekin 0,6 mm dan ziyod emas |
qalinligining 5 %, lekin 0,5 mm dan ziyod emas |
| Boshqa ulanmalar | qalinligining 5 %, lekin 0,8 mm dan ziyod emas | qalinligining 5 %, lekin 0,6 mm dan ziyod emas |
qalinligining 5 %, lekin 0,6 mm dan ziyod emas |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишIzoh: Kesilgan joyning uzunligi varaqda chok uzunligining 10 % dan ziyod boʻlmasligi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш324. Ulangan choklardagi qavariqlik 7.2-jadvalda berilgan miqdordan ziyod boʻlmasligi lozim. Elektryoy bilan qoʻlda payvandlaganda chok qavariqligining maksimal qiymati 3 mm gacha mumkin.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш|
7.2 - jadval | ||
|
Tutash payvand choklarning boʻrtmaliligi | ||
| | ||
|
Varaq (list) lar qalinligi, mm |
Boʻrtmaning maksimal qiymati, mm | |
|
Devordagi vertikal ulanmalar |
Boshqa ulanmalar | |
| 12 gacha |
1,5 |
2,0 |
| 12 dan yuqori |
2,0 |
3,0 |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш325. Bir xil qalinlikdagi detallarni ulashda payvandlanadigan qirralarning oʻzaro siljishi quyidagi meʼyordan katta boʻlmasligi kerak:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa) qalinligi 10 mm gacha boʻlgan detallar uchun — 1.0 mm;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb) qalinligi 10 mm dan katta boʻlgan detallar uchun — qalinligining 10 %, lekin eng koʻpi bilan 3 mm.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш326. Burchaklardagi choklarda hosil boʻlgan boʻrtma va botiqlar oʻlchami chok kateti kattaligining 20 % dan ziyod boʻlmasligi zarur.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш327. Burchaklardagi choklar katetining kichrayishi 1 mm dan kam boʻlmasligi kerak. Burchakli choklar katetining kattalashishi quyidagi oʻlchamlardan katta boʻlmasligi kerak:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa) uzunligi 5 mm gacha boʻlgan katetlarda — 1.0 mm;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb) uzunligi 5 mm dan katta boʻlgan katetlarda — 2.0 mm.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш328. Payvand choklar kesishgan va nuqsonlari tuzatilgan joylardagi hosil boʻladigan kuchlanish konsentratsiyasi chokning asosiy metallga qoʻshilgan joyini bir tekisda boʻlishi hisobiga minimal darajasiga erishish taʼminlanishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш4 - §. Germetiklikni tekshirish
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш329. Rezervuarning germetiklik (jipsligi)ni, hamda ponton va suzuvchi tomlarning suzuvchanligi (harakati) ni va germetikligini taʼminlovchi barcha payvand choklari germetiklik (jipslik) ka tekshiriladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш330. Payvand choklarining germetikligini “boʻr-kerosin” usuli bilan tekshirganda, choklarni kerosin bilan yaxshilab hoʻllab chiqiladi. Chokning orqa tomonini oldin boʻr yoki kaolinning suvli suspenziyasi (eritmasi) bilan qoplab qoʻyiladi. Agar boʻyalgan joyda kerosin dogʻi hosil boʻlsa, chokdagi germetiklik buzilgan boʻladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишKapillyar usulda tekshirish davomiyligi (vaqti) metallning qalinligi, payvand chokning turi va sinov oʻtkazish paytidagi havoning haroratiga qarab belgilanadi. Payvand chok ustida, yuzasida nuqson borligi haqida indikator surtgandan kamida 1 soat oʻtgandan keyin xulosa qilinadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш331. Payvand choklarni vakuum usulida germetiklikka tekshirishda, vakuum-kameralardagi, tekshiriladigan uchastkadagi bosimni eng kamida 250 mm N20 gacha oʻzgartirib (tushirib) havo siyraklashtiriladi. Bosimning oʻzgarishini vakuummetrlar yordamida tekshirib boriladi. Payvand chokdagi nozichlik chok ustiga surtilgan sovunli yoki boshqa koʻpikchalar hosil boʻlishiga qarab aniqlanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш332. Devorlaridagi varaq (list) larning qalinligi 12 mm dan katta boʻlgan joylardagi payvand choklarining germetikligini oʻlchash shart emas.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш333. Rezervuardagi lyuklar va quvurchalar bor joylardagi mustahkamlovchi varaq (list) li qoplamalar oʻrnatilgan (payvandlangan) choklarning germetikligini bosim yordamida tekshiriladi. Mazkur jarayonda mustahkamlovchi qoplamadagi nazorat teshigi orqali devor bilan qoplama orasidagi tirqishda 400 dan 4000 mm N20 gacha darajada havo bosimini hosil qilib tekshiriladi. Ayni paytda rezervuarning ichidagi va tashqarisidagi payvand choklariga, sizib chiqish (oqish) ni aniqlashga yordam beruvchi sovunli, zigʻir moyi yoki boshqa koʻpik hosil qiluvchi modda surtib qoʻyiladi. Sinov tugaganidan keyin nazorat teshigini korroziyaga qarshi ingibitor bilan toʻldirib qoʻyiladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш334. Rezervuar tomi qoplamasidagi payvand choklarning germetikligini tekshirishni rezervuarda gidravlik va pnevmatik sinov oʻtkazish jarayonida rezervuar ichida 150—200 mm N20 miqdorda ortiqcha havo bosimini hosil qilib oʻtkaziladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш5 - §. Tekshirishning fizik usullari
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш335. Rezervuardagi payvand choklarni fizik usulda tekshirish boʻyicha ish hajmi quyidagilarga bogʻliq holatda, metall konstruksiyaga oid ishchi hujjatlarda belgilangan boʻladi:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa) xavflilik darajasiga koʻra rezervuar klassi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb) payvand chokning kategoriyasi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишv) payvand choklar uchun moʻljaldagi kuchlanish darajasi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишg) ishlatish paytidagi harorat, toʻldirish sikli (marotabasi), rayonning seysmiklik holati va boshqalarni inobatga olib, rezervuar uchun belgilangan rejim va shart-sharoitlar.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш336. Radiografik yoki ultratovushli (rentgenografiya, gammagrafiya) usulda tekshirish, hajmi 1000 m3 va undan ziyod boʻlgan barcha rezervuarlar uchun belgilangan tartibda tasdiqlangan meʼyoriy hujjatlarga muvofiq amalga oshiriladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишAmaldagi meʼyoriy hujjatlarga koʻra radiografik usulda tekshirish bilan birga rentgentelevizion nazoratni ham oʻtkazish mumkin.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишRadiografik tekshiruv payvand choklarni vizual nazoratdan oʻtkazilgandan keyin bajariladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишPayvand choklarining kesishgan joylarini tekshirish uchun rentgen plenkasini “T” simon yoki xochsimon shaklda har bir kesishgan joy uchun 2 tadan plenka joylashtiriladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишOlingan rasmlarning boʻyi (uzunligi) 240 mm, eni esa tegishli standartlarga mos boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишRasm (plenka) larning sezgirligi mazkur standartlarning 3-klassiga toʻgʻri kelishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишPlenkalarga rezervuarning roʻyxatga olingan tartib raqami, tekshirilayotgan konstruktiv elementning raqami, hamda mazkur elementning chizmasida koʻrsatilgan rentgengramma raqami yozilgan boʻlishi zarur.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишQalinligi 8 mm va undan katta boʻlgan detallarning ulanmalarini radiografik oʻrniga ultratovushli defektoskopiya usuli bilan tekshirish mumkin.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш337. Payvand choklarning ichidagi nuqsonlarni radiografik usul bilan tekshirib baholash, tegishli standartlarga muvofiq boʻlishi va quyidagilarga mos kelishi shart:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa) xavfliligi IV-klassga mansub rezervuarlar uchun — 6-klass ulanmalariga;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb) xavfliligi Sh-klassga mansub rezervuarlar uchun — 5-klass ulanmalariga;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишv) xavfliligi I, P-klassga mansub rezervuarlar uchun — 4-klass ulanmalariga.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишChoklarda yaxshi eritilmagan yoki suyultirilmagan joylar boʻlishi mumkin emas.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш338. Radiografik usul rezervuar devori bilan tubining chetlari qoʻshilgan joylardagi payvand choklarini tekshirishda qoʻllaniladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишRentgenogrammalarning soni va ularning joylashuvi quyidagi taxlitda, yaʼni rezervuar devorini tashkil qiluvchi tasmalarning oʻrni 7.3-jadvalga muvofiq belgilandi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш|
7.3 - jadval | |||||
|
Rezervuar devorlarining rulonli tasmalaridagi payvand choklarni fizik usulda tekshirish hajmi, % | |||||
|
Tekshiriladigan joylar |
Rezervuarning xavflilik klassi | ||||
|
IV-klassdagi RVS |
RVS III klass |
II- klassdagi RVS |
I- klassdagi RVS | ||
|
1000—9000 m3 |
10000—20000 m3 | ||||
| Poyaslardagi vertikal payvand ulanmalar | | | | | |
|
1,2 |
20 | 25 | 50 | 100 | 100 |
|
3,4 |
5 | 10 | 25 | 50 | 100 |
|
5,6 |
2 | 5 | 10 | 25 | 50 |
|
qolganlari |
- | - | 5 | 10 | 25 |
| Poyaslar orasidagi gorizontal payvand ulanmalar | | | | | |
|
1-2 |
3 | 5 | 10 | 15 | 20 |
|
2-3 |
1 | 2 | 5 | 5 | 10 |
|
3-4 |
- | - | 2 | 2 | 5 |
|
qolganlari |
- | - | - | 2 | 2 |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишIzoh: 1. Tekshiruv oʻrnini tanlashda choklar kesishgan joylarga koʻproq eʼtibor berish
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2. Rulonli listlardan yigʻilgan (yasalgan), hajmi 1000 m3 va undan kata rezervuarlarning montaj choklarini butun uzunligi boʻylab 100 % hajmda tekshirilishi shart.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш339. Payvand choklarda yoʻl qoʻyib boʻlmaydigan nuqsonlar aniqlanganda, ushbu nuqsonlar tarqalgan uchastkaning chegarasini belgilab chiqish, undan tashqari, nuqsonlar chegarasini aniqlash uchun qilingan rasmlardan tashqari nuqson sodir etgan payvandchi hosil qilgan ushbu (nuqsonli) chok yoki boshqa choklarning qoʻshimcha tarzda rasmini olish zarur. Rentgenogrammalar joylashuvini koʻrsatadigan sxemada yoʻl qoʻyib boʻlmaydigan nuqsonlar topilgan va tuzatilgan joylar koʻrsatilishi kerak. Agar payvand chokidagi nuqsonlar darajasi 10 % dan ziyod boʻlsa, tekshirish hajmini ikki barobar koʻpaytirish lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш340. Ultratovushli defektoskopiya payvand choklardagi ichki nuqsonlar (darzliklar, yaxshi erimagan va shaklli, gaz pufakchalari bor joylar) ni aniqlash, nuqsonlar miqdorining ular tarqalgan ekvivalent maydonning joylashuv yoʻnalishi va koordinatini belgilash uchun qoʻllaniladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш341. Ultratovushli defektoskopiya mavjud standartlarga muvofiq ravishda oʻtkaziladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш342. Magnit yoki rangli defektoskopiya usullari asosiy metall va payvand choklar yuzasidagi koʻz bilan ilgʻab boʻlmaydigan nuqsonlarni aniqlash uchun qoʻllaniladi. Quyidagilar magnit yoki rangli defektoskopiya usullari bilan tekshiriladi:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa) saqlanadigan mahsulotining harorati 120 °S dan yuqori boʻlgan rezervuarlar devoridagi barcha vertikal payvand choklar va devor bilan rezervuar tubi qoʻshilgan joydagi payvandli ulanmalar;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb) lyuklar va rezervuar devoriga payvandlab ulangan quvurchalardagi payvand choklariga termik ishlov berilgandan keyin;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишv) oqish chegarasi 345 MRa dan yuqori boʻlgan, rezervuar devorlarini tashkil etuvchi varaq (list) lar yuzasidagi texnologik moslamalar olib tashlangan joylar.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш343. Rezervuarlarni gidravlik usulda sinash davomida mahsulot oqib (sizib) chiqqan yoki terlashlar paydo boʻlgan joylar belgilanib, yaroqsizlikka chiqariladi. Rezervuarni toʻliq boʻshatilgandan keyin mazkur nuqsonli joylarda zarur taʼmirlash ishlari va takroriy tekshiruv oʻtkaziladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш344. Turgʻun tomlar qoplamasi va ularning rezervuar devorlariga tutashgan joylaridagi nuqsonlar rezervuarni pnevmatik usulda sinaganda koʻpik hosil qiluvchi eritma bilan qoplangan choklarda pufakchalar paydo boʻlishiga qarab aniqlanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишVIII bob. REZERVUARNI XAVFSIZ IShLATISh UChUN QOʻLLANILADIGAN USKUNALAR
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1 - §. Umumiy talablar
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш345. Mazkur Qoidalar rezervuarni xavfsiz ishlatish uchun quyidagi qurilma va uskunalar bilan jihozlanishi shartligini koʻzda tutadi:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa) havo olish klapanlari;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb) saqlagich klapanlari;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишv) olovli saqlagichlar;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишg) nazorat va signal berish asboblari (sathoʻlchagichlar, pasaytirilgan namunaolgichlar, sath signal bergichlar, gaz muhitidagi bosimni nazorat qiluvchi manometrlar);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишd) paqildoqlar;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишe) yongʻinga qarshi uskunalar;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишj) isitish (qizdirish) uskunalari;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишz) qabul qilish taqsimlash quvurchalari;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишi) tozalash quvurchalari;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишk) ventilatsiya quvurchalari;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишl) lyuklar-tuynuklar;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишm) yorugʻlik lyuklari;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишn) oʻlchash uchun lyuklar.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2 - §. Havo soʻrish apparaturalari
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш346. Havo soʻrish apparaturalari rezervuarning turgʻun tomlariga oʻrnatiladi va ular loyihada belgilangan bosim va vakuumni yoki ular yoʻqligini (havoli rezervuarlar va pontonli rezervuarlar uchun) taʼminlashi kerak. Birinchi holatda havo soʻrish apparaturalari birga ishlaydigan havo soʻrish klapanlari (bosim va vakuum klapanlari) koʻrinishida yasaladi, ikkinchi holat uchun esa ventilatsiya (shamollatish) quvurlari koʻrinishida yasaladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш347. Havo soʻruvchi, saqlagich klapanlar va ventilatsiya quvurchalarining minimal havo oʻtkazish imkoniyati qabul qilish-tarqatish operatsiyalari (avariya sharoitlari ham) ning minimal unumdorligiga koʻra quyidagi formulaga binoan belgilanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишIchki bosim boʻyicha klapanning havo oʻtkazish imkoniyati, m 3 /h:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишQ= 2,71M1 + 0,026 V; (28)
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишvakuum boʻyicha klapanning havo oʻtkazish imkoniyati, m 3 /h,
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишQ= M2 + 0,22V; (29)
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишVentilatsiya quvurchasining havooʻtkazish imkoniyati, m3 /h, yoki
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишQ= M2 + 0,22 V koʻp-ozligiga qarab, (31)
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишbunda: M1 — mahsulotni rezervuarga quyish unumdorligi, m3/h;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишM2 — mahsulotni rezervuardan boʻshatish unumdorligi, m3/h;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишV — rezervuarning toʻliq hajmi (turgʻun tom ostidagi gazli joy bilan), m3.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишRezervuarni ishga tushirgandan soʻng, havo soʻrish apparaturalarining havo oʻtkazish imkoniyatiga doir hisob-kitobni oʻzgartirmay, hamda avariya sharoitlarida mahsulotni rezervuardan chiqarishga oid unumdorlikni koʻtarmay turib, qabul qilish-tarqatish operatsiyalarining unumdorligini oʻzgartirish mumkin emas.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишPontonli rezervuarlardagi ventilatsiya quvurlarining minimal miqdori 146-punktda berilgan.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишSaqlagich klapanlar havo soʻruvchi klapanlar bilan birga ishlashi uchun saqlagich klapanlarni ichki bosim va vakuum miqdori 5 — 10 % ga koʻtarilganda ham ishlaydigan qilib sozlash kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш348. Havo soʻruvchi va saqlagich klapanlar, rezervuarga maʼlum vaqt ichida alanga kirishidan himoyalovchi olovdan saqlovchi klapanlar bilan birga oʻrnatilishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш349. Havo soʻruvchi klapan ostida mahsulot bugʻlanib, isrof boʻlishini kamaytirish uchun klapan bilan birga butlangan qaytargich disk oʻrnatish zarur.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш350. Vertikal silindrik rezervuarlardagi havoolgich armaturalar loyihada qayd etilgan ortiqcha bosim va vakuumga mos boʻlib, normativ hujjat talablariga javob berishi kerak. Tashqi muhitning iqlimiy omillari taʼsiriga dosh beraolishi boʻyicha klapanlar GOST 15150 va GOST 16350 ning 1 grafasiga muvofiq V-kategoriyali qilib yasaladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш351. Rezervuardagi bosimni tekshirib turish uchun oʻlchash lyuklarining qopqogʻiga berkituvchi qurilmali shtutser oʻrnatish lozim va ushbu shtutser orqali rezervuarga manovakuummetr, bosim va vakuumning chegaraviy miqdori haqida xabar beradigan avtomatik signalizator va boshqa asboblar ulanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш352. Yilning sovuq pallalarida harorati 0° S dan yuqori boʻlgan neftʼ va neftmahsulotlari quyiladigan rezervuarlar muzlab qolmaydigan havo olgich klapanlari bilan jihozlanishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш353. Gorizontal rezervuarlar uchun moʻljallangan havo olish klapanlarini vertikal rezervuarlarga oʻrnatish mumkin emas.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш354. Neft va benzin saqlanadigan va bugʻlanish oqibatida isrof boʻlishni kamaytiruvchi vositalar bilan jihozlanmagan rezervuarlardagi havo olish klapanlari ostiga qaytargich-disklar oʻrnatish zarur.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3 - §. Avtomatika va NOʻA
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш355. Mahsulot sathini nazorat qilish asboblari, mazkur joyning oʻzida yoki masofadan turib, tezkor usulda rezervuardagi mahsulot sathini aniqlashni taʼminlashi kerak. Mahsulotning maksimal sathi, nasos uskunalarning ishini toʻxtatishga xabar beradigan eng kamida 2 ta sath signalizatorlari orqali nazorat qilinadi. Suzuvchi tomli yoki pontonli rezervuarlarda oʻzaro teng masofalarda kamida 3 ta sath signalizatorlari oʻrnatilishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш356. Mahsulotning maksimal sathini bildiruvchi signalizatorlar yoʻqligida, quyilayotgan mahsulot sathi loyihada belgilanganidan ziyod boʻlishining oldini oluvchi, rezerv idish yoki toʻkish quvuroʻtkazgichiga ulangan quyish (chiqarib tashlash) qurilmasi koʻzda tutilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш4 - §. Yongʻin xavfsizligi qurilmalari
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш357. QMQ 2.09.19, RDPB 01-001 va idoraviy normalar talablariga muvofiq, yongʻin xavfsizligi qurilmalari avtomatik yongʻin oʻchirish qurilmasi va rezervuarlarni sovutish qurilmalariga boʻlinadi (14, 15-ilovalar).
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш358. Koʻpikli oʻt oʻchirish qurilmalari rezervuarlarga qurilish meʼyorlari va qoidalariga muvofiq turgʻun avtomatik yoki koʻchma oʻt oʻchirish qurilmalari tarkibida oʻrnatilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишKoʻpikli oʻt oʻchirish qurilmasi tarkibiga koʻpik hosil qiluvchi generatorlar, koʻpik hosil qiluvchi eritmani uzatuvchi quvurlar, koʻpik generatorlariga xizmat koʻrsatuvchi maydonchalar kiradi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишKoʻpik generatorlari turgʻun tomli rezervuarlarning eng yuqori poyasiga yoki suzuvchi tomli rezervuarlar uchun devordan balandroqqa kronshteynlarga mahkamlab oʻrnatiladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишQuvuroʻtkazgichlarni rezervuar devoriga mahkamlab oʻrnatishda, III bobning 13 - § da bayon etilgan devorning va konstruksiyalarning siljishini hisobga olish zarur.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишOʻt oʻchiruvchi koʻpikni pontonli yoki suzuvchi tomli rezervuarning zichlovchi zatvor zonasida ushlab turish uchun suzuvchi tomning perimetri boʻylab halqa-toʻsiq oʻrnatilishi kerak. Mazkur toʻsiqning eng yuqori qirgʻogʻi zichlovchi zatvordan kamida 200 mm baland boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш359. Sovutish qurilmalari (turgʻun sovutish qurilmalari), mavjud qurilish meʼyorlari va qoidalari, hamda belgilangan tartibda tasdiqlangan yongʻinga qarshi meʼyorlarga mos ravishda rezervuarlarga oʻrnatilishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишSovutish qurilmasi, suvni purkagich (perforatsiya, sprinkler yoki drencherli kallak) eng yuqoriga oʻrnatilgan gorizontal halqasimon suv sepish quvuroʻtkazgichi va u bilan oʻt oʻchirish suv tarmogʻini quruq vertikal quvurlar bilan bogʻlovchi pastdagi halqasimon quvuroʻtkazgichdan iboratdir.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишHalqasimon quvuroʻtkazgichlar rezervuar devorlariga payvandlangan kronshteynlarga tayanib turadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишQuvuroʻtkazgichlar xomutlar yoki boltli skobalar bilan mahkamlanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш360. Mazkur idishlarda qavatlab oʻt oʻchirish tizimidan foydalanish afzalroq hisoblanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш5 - §. Yashindan himoyalovchi qurilma
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш361. Rezervuarlarga oʻrnatiladigan yashindan himoyalovchi qurilma bino va inshootlarni yashindan himoyalash qurilmasi va loyihalash boʻyicha yoʻriqnoma (RD 34.21.122) ga muvofiq loyihalanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш362. Rezervuarlardagi yashindan himoyalovchi qurilma tuzilishi boʻyicha II-kategoriyaga mansub boʻlib, bevosita yashin urishdan, elektrostatik va elektromagnit induksiyadan, katta kuchlanishlarni quvuroʻtkazgichlar orqali oʻtib ketishidan muhofazalangan boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш363. Rezervuarlarning eng pastki poyaslari tokoʻtkazgichlar orqali 50 m dan koʻp boʻlmagan masofada devor perimetri boʻylab oʻrnatilgan yertutash tizimiga ulab qoʻyiladi. Yertutash qilib ulangan joylar rezervuarning diametral qarama-qarshi tomonlarida kamida 2 ta boʻlishi shart. Tokoʻtkazgichlar yertutashtiruvchi tizimga payvandlab ulanadi. Ayrim vaziyatlarda payvandlash oʻrniga latunli bolt va shaybalar bilan mis yoki ruxdan yasalgan simlar orqali, rezervuar devoriga payvandlab qoʻyilgan, diametri 45 mm li rezbali, teshigi Ml6 ga teng, bobishkalarga ulash mumkin. Har bir ulanma (devor-tokoʻtkazgich-ertutash) dagi impulsli qarshilik 50 dan ziyod boʻlmasligi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишTokoʻtkazgichlar va yertutash tizimi 8.1-jadvalda koʻrsatilgan koʻndalang kesimli poʻlat prokatlardan yasalishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш|
8.1 - jadval | ||
|
Poʻlat tokoʻtkazgichlar va yertutashtirgichlarning eng kichik oʻlchamlari | ||
| | ||
|
Tokoʻtkazgichlar va yertutashtirgichlar kesimining shakli |
Joylashuvi | |
|
yuzada, havoda |
tuproq ostida | |
| Yumaloq tayoqchalar diametri, mm | 6 | 10 |
| Troslar diametri, mm | 6 | - |
| Poʻlat tasmalar: | | |
| kesimi, mm2 | 48 | 160 |
| yoʻgʻonligi, mm | 4 | 4 |
| Burchakli poʻlat: | | |
| kesimi, mm2 | - | 160 |
| yoʻgʻonligi, mm | - | 4 |
| Quvurlar devorining qalinligi, mm | 2,5 | |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш364. Bevosita yashindan himoya jarayoni alohida turgan yoki rezervuarning ustiga oʻrnatilgan yashinqabullagich (yashinqaytargich) vositasida amalga oshiriladi. Yashinqaytargich himoyalovchi hududga har bir havo soʻrish apparaturalari tepasida 5 m radiusdagi yarimshar bilan chegaralagan joylar kiradi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишRezervuar ustiga oʻrnatiladigan yashinqaytargichlar koʻndalang kesimi kamida 100 mm2 keladigan yumaloq tayoqchalar yoki quvurlardan yasaladi. Ular rezervuarga (devorining eng yuqori poyasiga yoki turgʻun tomga) payvandlab ulanadi. Yashinqaytargichlarning zanglashdan saqlanishi uchun ruhlanadi yoki boʻyab qoʻyiladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш365. “Rezervuarlarni uskunalash” loyihasida (“Yashindan himoyalash” boʻlimida) rezervuardagi mahsulotning elektr tafsilotlari, mahsulot quyish sharoiti va unumdorligi, materialning va rezervuar ichki yuzasining himoyalovchi qoplamaning xossalariga koʻra, rezervuarni elektrstatik va elektrmagnit induksiyasidan muhofazalash boʻyicha tadbirlar ishlab chiqilgan boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишElektrstatik xavfsizlikni taʼminlash uchun rezervuarga neftmahsulotlarini sachratmay, ohista, guldiratmay (texnologiya boʻyicha aralashishning va elektrstatika xavfsizligi boʻyicha maxsus choralar koʻrilgani bundan mustasno) quyish kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишNeftmahsulotlar rezervuardagi qoldiq muhit ostiga tushishi kerak. Mutlaq boʻsh rezervuarga neft (neftmahsulot)ni, qabul qilish quvurchasigacha toʻlganda yoki ponton (suzuvchi tom) yuqoriga qalqib chiqquncha 1 m/sek tezlikda quyish kerak. Keyinchalik rezervuarga tushayotgan suyuqlik oqimining tezligi quyidagi miqdordan ziyod boʻlmasligi zarur:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишV— oqimning tezligi, m/sek;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишd— quvuroʻtkazgichning ichki diametri, m.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишIX bob. REZERVUARNI SINASh VA IShLATIShGA QABUL QILISh
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш366. Turgʻun va suzuvchi tomli barcha rezervuarlarni gidravlik sinovdan oʻtkazish lozim. Pontonsiz, turgʻun tomli, tomiga havo soʻrish klapanlari oʻrnatilgan rezervuarlarni ichki ortiqcha bosim va vakuumga sinash kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш367. Rezervuarlarni sinashni, barcha montaj va nazorat ishlari tugallanib, rezervuarga quvuroʻtkazgichlarni ulashdan oldin (sinash uchun suv yuborish va toʻkishga moʻljallangan vaqtinchalik quvuroʻtkazgichlar bundan mustasno) va rezervuar atrofiga marza tortilgandan keyin oʻtkaziladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш368. Rezervuarni sinash boshlanguncha tarkibida yasash (tayyorlash) ga, montaj qilish va rezervuarlar sifatini tekshirishga doir boʻlimlari mavjud boʻlgan texnik hujjatlar, mazkur Qoidalardagi 13-ilovaga mos qilib taqdim etilgan boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш369. Sinash ishlari IBRning tarkibiy qismi hisoblangan texnologik kartaga muvofiq amalga oshirilishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш370. Gidravlik sinovni rezervuarga mahsulot quyilishi kerak boʻlgan loyiha sathigacha yoki rezervuarning toʻldirish balandligini chegaralovchi nazorat tuynugi (oynasi) gacha, poyaslar boʻyicha suvni ushlab turish va nazorat koʻriklarini oʻtkazishga yetadigan fursat bilan birin-ketin toʻldiriladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш371. Sinash vaqtida rezervuar markazidan kamida ikkita diametri oʻlchamidagi masofada butun atrofi boʻylab xavfli hududga chegarani bildiruvchi ogohlantirish belgilarini qoʻyib chiqish kerak. Xavfli hududda odamlarning boʻlishi taqiqlanadi. Ayni paytda barcha oʻlchov-nazorat asboblari, sinash oʻtkazish uchun oʻtkazilgan quvuroʻtkazgichlardagi zulfinlar, joʻmraklar, rezervuar atrofidagi marzaning va shunga oʻxshash himoya inshootining tashqarisida boʻlishi zarur.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишSinov oʻtkazayotgan shaxslar xavfli hudud chegarasidan tashqarida boʻlishlari lozim. Rezervuarni koʻrikdan oʻtkazish uchun xodimlar belgilangan sinov natijasiga erishilib, 10 min oʻtgandan keyingina kirishiga ruxsat etiladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишHimoyalovchi devorli rezervuarlarda gidravlik sinov oʻtkazishdagi xavfli hududning chegarasini belgilashga doir xavfsizlik texnikasi talablari, sinov boʻyicha texnologik kartadagi inshootlarning konstruktiv xususiyatlarini inobatga olgan holda ishlab chiqiladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш372. Rezervuarlarni sinashni atrof havoning harorati 5°S dan yuqori boʻlganda oʻtkazish lozim. Atrof havodagi harorat 5°S dan past sharoitda sinov oʻtkazganda, quvur va zulfinlardagi suv muzlab qolishi, rezervuar devorlarining muzlashining oldini oladigan tadbirlar koʻzda tutilgan dastur ishlab chiqilishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш373. Gidravlik sinov oʻtkazish paytida rezervuarning turgʻun tomiga oʻrnatilgan lyuklar va quvurcha (patrubka) lar ochiq boʻlishi zarur.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш374. Pontonli yoki suzuvchi tomli rezervuarlarni gidravlik sinashni zichlovchi berkitgichlarsiz oʻtkaziladi. Sinash paytidagi ponton (suzuvchi tom) ning tushish yoki koʻtarilish tezligi ishlatish paytidagi tezlikdan katta boʻlmasligi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишGidravlik sinov jarayonida pontonning koʻtarilish va pasayishiga qarab quyidagilarni amalga oshirish lozim:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa) rezervuar ichki yuzasining koʻrikdan oʻtkazish yoʻli bilan erigan metall zarralari yopishib qolgan qirrali va boʻrtib chiqqan joylarni zichlovchi berkitgichning ishiga xalaqit qilmaydigan qilib tozalab tashlash;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb) ponton (suzuvchi tom) dagi koroba (quti) lar yoki bort bilan rezervuar devori oʻrtasidagi tirqishlarni oʻlchab, ularni zichlovchi berkitgich konstruksiyasiga doir talablarga mosligini tekshirish, yoʻnaltiruvchi quvurlar bilan ponton (suzuvchi tom) dagi quvurchalar orasidagi tirqishlarni oʻlchash;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишv) sirpanuvchi narvon, suv tashlamasi va boshqa konstruksiyalar ishini nazorat qilish.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишZichlovchi berkitgichni rezervuardagi barcha sinov ishlari tugallanib, ponton (suzuvchi tom) tayanch ustunlarga joylashgandan keyingina oʻrnatish maʼqul. Zatvorni gidravlik sinovning suvni toʻkish stadiyasida montaj qilish lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш375. Rezervuarga suv quyilishi borasida uning konstruksiyalari va payvand choklari holatini kuzatib borish kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишRezervuar tubining chekkalarida yoki otmostka yuzasida nam dogʻlar roʻy berganda, sinovni toʻxtatib, suvni chiqarib tashlab, nosozlik sabablarini aniqlash va bartaraf etish zarur.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишSinov paytida boʻrtib chiqish, oqish (sizib chiqish) yoki devorlarda darzliklar (nosozlikning katta-kichikligidan qatʼi nazar) sezilganda sinovni toʻxtatib, quyidagi holatlarga koʻra, suvni tegishli sathgacha pasaytirish lozim:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa) I-poyasda nuqson topilganda, suvni toʻliq chiqarib tashlash;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb) II — VI poyaslarda nuqson aniqlanganda, nosoz joydan bir poyas pastgacha suv chiqariladi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишv) VII-poyas va undan yuqorida nuqson boʻlsa, V-poyasgacha suvdan boʻshatiladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш376. Loyihada koʻrsatilgan darajagacha suv bilan toʻldirilgan rezervuar shu zaylda quyidagi muddat davomida ushlab turiladi:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa) hajmi 20000 m3 gacha boʻlgan rezervuarlarni — kamida 24 soat;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb) hajmi 20000 m3 dan ziyod boʻlgan rezervuarlarni — eng kamida 72 soat.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишMazkur vaqt ichida devorlarining yuzasida yoki tubining chetlari boʻylab oqib (sizib) chiqish namoyon boʻlmasa va suvning sathi pasaymasa, rezervuar gidravlik sinovdan oʻtgan hisoblanadi. Gidravlik sinov tugaganidan keyin loyiha belgisigacha suv bilan toʻldirilgan rezervuarning vertikal (tiklik) dan ogʻishi, tubining tashqi konturidagi oʻzgarishlar (poydevor choʻkishini aniqlash uchun) oʻlchanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишOgʻish chegarasi 5.2-jadvalda berilgan talablarga mos boʻlishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишGidravlik sinov natijalari 8-ilovada berilgan shakldagi dalolatnoma bilan rasmiylashtiriladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш377. Ichki ortiqcha bosim va vakuumga sinov gidravlik sinov paytida oʻtkaziladi. Bosim va vakuumni U — simon manometr yordamida nazorat qilinadi. Mazkur manometr rezervuar atrofidagi marzadan tashqariga chiqarib turib ishlatiladi. Agar boshqa tegishli koʻrsatmalar boʻlmasa, loyihadagiga nisbatan bosim 25 % ga, vakuum 50 % gacha koʻp boʻlgani maʼqul hisoblanadi. Ushbu holatda rezervuar kamida 30 minut turishi kerak. Rezervuarni ortiqcha bosimga sinash paytida rezervuarning turgʻun tomidagi payvand choklarini 100 % hajmda koʻzdan kechirib chiqish zarur.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишOrtiqcha ichki bosim va vakuumga rezervuarni sinash natijalari 9-ilovada tavsiya etilgan shakl boʻyicha dalolatnoma bilan rasmiylashtiriladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш378. Sinovdan oʻtgan rezervuarga 10-ilovada tavsiya etilgan shakl asosida konstruksiyalarni montaj qilish (yigʻish) ishlari tugallanganligi haqida dalolatnoma tuziladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишMontaj ishlari tugallangandan keyin rezervuarga biror boshqa detallar va konstruksiyalarni payvandlab ulash mumkin emas. Rezervuarda, loyihada belgilangan tartibda, korroziyaga qarshi himoya, issiqlik izolatsiyasiga oid qurilmalar va jihozlar oʻrnatib, tegishli hujjatlar orqali rasmiylashtiriladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишBarcha ishlar yakunlangandan soʻng, rezervuarga 11-ilovadagi shakl boʻyicha pasport yozilib, uni ishlatishga topshiriladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишX bob. KORROZIYAGA QARShI HIMOYA
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш379. Neft va neftmahsulotlarini saqlash uchun moʻljallangan rezervuarlarda korroziyaga qarshi himoya tizimini ishlab chiqish QMQ 2.03.11 va GOST 21.513 talablarini va rezervuarning konstruktiv xususiyatlari, ularni ishlatish sharoitlari va rezervuarni kerak boʻlgan ishlash muddatini hisobga olgan holda bajariladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш380. Rezervuarning ishdan chiqishiga olib keluvchi metallkonstruksiyalarning zanglab buzilishiga doir xavf-xatarni kamaytirish maqsadida, himoya qoplama qatlamlarini va zanglash oqibatida elementlar qalinligining yupqalanishini hisobga olib, rezervuar metallkonstruksiyalarini qalinroq qilish (zanglashni hisobga olingan qoʻyim) ga doir tadbirlar tizimi koʻzda tutilishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишUndan tashqari rezervuarning butun sathi (yuzasi)ni har 5 yilda bir marta davriy ravishda koʻrikdan oʻtkazib, lok-boʻyoq qoplamalari buzilgan yuzali uchastkalardagi korroziya alomatlarini aniqlash va zaruratga koʻra mazkur joylardagi himoya qatlamlarini tiklash zarur. Rezervuar devorlarining yuqori poyaslarida va tomning metallkonstruksiyalarida korroziya jarayonining tez kechishi aniqlanganda, mazkur zonada qoʻshimcha ravishda inert gazlar atmosferasini hosil qilish tavsiya etiladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш381. Himoya qoplamalarini tanlash va zanglashga doir “qoʻyim” ni belgilashda muhitning rezervuar metallkonstruksiyalari elementlariga va uning tashqi yuzasiga tajavuzkorligini hisobga olish kerak. Rezervuar metallkonstruksiyalarining elementlariga muhitning tajovuzkorlik darajasi 10.1-jadvalda berilgan. Ochiq havoda turgan rezervuar metallkonstruksiyalarining elementlariga muhitning tajovuzkorlik darajasi, atrof havoning harorat va namlik tafsilotlariga, hamda qurilish meʼyorlari va qoidalariga muvofiq atmosferadagi zanglatishga faol gazlarning konsentratsiyasiga koʻra belgilanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш|
10.1-jadval | |||
|
Rezervuar ichidagi poʻlat konstruksiyalarga muhitning tajovuzkorlik taʼsiri darajasi | |||
|
Rezervuar konstruksiyasining elementlari |
Rezervuarning poʻlat konstruksiyalariga tajovuzkorlik taʼsirining darajasi | ||
|
xom neft |
neftmahsulotlar | ||
|
mazut, dizel yonilgʻisi, kerosin |
benzin | ||
| Tubning ichki yuzasi va quyi poyasning tubdan 1 m gacha balandligi |
Oʻrtacha tajovuzkor |
Oʻrtacha tajovuzkor |
Kuchsiz tajovuzkor |
| Oʻrtadagi poyaslar, ponton va suzuvchi tomning pastki qismi |
Kuchsiz tajovuzkor |
Kuchsiz tajovuzkor |
Kuchsiz tajovuzkor |
| Eng yuqoridagi poyas (davriy ravishda hoʻllanib turadigan zona) |
Oʻrtacha tajovuzkor |
Kuchsiz tajovuzkor |
Oʻrt�cha tajovuzkor |
| Rezervuar tepasi, pontonlar va suzuvchi tomlarning tepasi va bortlaridagi yuza |
Oʻrtacha tajovuzkor |
Oʻrtacha tajovuzkor |
Kuchsiz tajovuzkor |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишIzoh:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1. Harorati 90°S gacha boʻlganda, mazut taʼsiri darajasi tajovuzkor hisoblanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2. Xom neftdagi vodorod sulfidning konsentratsiyasi 10 mg/ l boʻlganda yoki vodorod sulfidi bilan karbonat angidridining turli nisbatda aralashmasi rezervuar tubining ichki yuzasi, pastki poyas, tom, ponton va suzuvchi tomlarning tepasi va bortlarining yuzasiga boʻlgan tajovuzkorlik taʼsir darajasi bir pogʻonaga yuqoriga koʻtariladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш382. Kuchsiz tajovuzkor muhit taʼsiridan rezervuarning xavfsiz ishlashini taʼminlovchi qalinlik va korroziyani hisobga olib qoʻyim qoldirish yoʻli bilan oʻrtacha va kuchli tajovuzkor muhit taʼsiridan esa, himoya qoplamalarini hosil qilish va korroziyani inobatga olib qoʻyim qoldirish yoʻli bilan erishiladi. Ushbu tadbirlar natijasida rezervuarda roʻy berishi mumkin boʻlgan lokal (kichik hajmi yuzadagi) buzilishlar oqibatini kamaytirib, navbatdagi koʻrikdan oʻtkazishgacha rezervuar ishi kafolatlanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш383. Korroziyaga qarshi ishlar oʻtkaziladigan metallkonstruksiyalar yuzasida quyidagilar boʻlmasligi kerak:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa) payvandlash paytida hosil boʻlgan shlaklar, payvand zarrachalari, oqishlar, payvand choklaridagi notekisliklar;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb) qirqish va gaz yordamida kesish asoratlari;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишv) rezervuar tanasi va suzuvchi tomning ichki tomonida radiusi 3,0 mm gacha boʻlgan, tashqarisida esa 1,5 mm gacha boʻlgan qirrasi keskir qirgʻoqlar;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишg) yigʻish, montaj qilish, tashish, koʻtarish jarayonlarida foydalanilgan yordamchi elementlar va ularni payvandlab ulashdan qolgan chandiqlar;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишd) payvand choklari yuzasida va yonida qolgan kimyoviy iflosliklar (flyus qoldigʻi, payvand choklardagi nuqsonlarni defektoskopiya qilishda foydalanilgan turli tarkibdagi moddalar);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишe) yogʻ-moyli, mexanik va boshqa iflosliklar.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишPayvand choklari asosiy metall tomonga qarab tekis oʻtishi, unda yoʻnilgan va metall oqiziqlari boʻlmasligi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишRezervuar ichidagi devorga, tubga va tomga ulangan metallkonstruksiyaning barcha elementlari atrofida tirqish va boʻshliqlar boʻlmasligi uchun yoppasiga yaxshilab eritilib, payvandlanishi lozim.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишUndan tashqari metallkonstruksiyalarning ochiq havoda turadigan, atrof havoning oʻrtacha tajovuzkorligi taʼsiridagi barcha elementlarining atrofida boʻshliq va teshikchalar boʻlmasligi uchun toʻliq eritilib payvandlanishi zarur.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш384. Himoya qatlamni qoplashdan oldin, metall yuzalarini boʻyash va changsizlantirish tadbirlariga muvofiq barcha yuzalar 2-darajadagi tozalikkacha yogʻsizlantirilishi, metallashgan lok-boʻyoq qoplam uchun 1-darajadagi tozalikkacha yoki GOST 9.402 boʻyicha 1-2 darajadagi tozalikkacha lok-boʻyoq qoplamdan oldin changdan tozalanib tayyorlanishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш385. Rezervuar ichidagi metallkonstruksiya elementlarini korroziyadan himoyalash uchun lok-boʻyoq yoki metallashgan lok-boʻyoq qoplamlardan, ochiq havoda turadigan elementlar uchun esa lok-boʻyoq qoplamlarni qoʻllash lozim. Har bir himoya qoplamasi eng kamida 10 yil xizmat qilishi kerak. Ochiq havoda turadigan metallkonstruksiyalarning yuzasiga lok-boʻyoqlarini surtish lozim. Lok-boʻyoq qoplamasining rangini yorugʻlik nurlarini qaytarish koeffitsiyentini hisobga olib tanlash zarur.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш386. Rezervuar tubining tashqi yuzasini korroziyadan himoyalashda quyidagi talablarga rioya qilish lozim:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa) rezervuar ostidagi poydevor va tag qismlarini yerosti va atmosfera suvlaridan muhofaza qilishi kerak;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb) tub yuzasiga bitum-qum aralashmasi (massasidagi nisbat 1:9) dan iborat gidrofob (namlikdan saqlovchi) qatlamni surtgandan keyin, mazkur yuzaga himoya qoplamasini qoplash shart emas. Ishlatilgan qum va bitum tarkibida zanglashga moyil agentlar boʻlmasligi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш387. Korroziyaga qarshi ishlarni bajarish borasida qurilish ishlarida mehnat muhofazasi va xavfsizlik texnikasi talablari va mazkur ishlarni tartibga solishga doir boshqa meʼyoriy hujjatlar talablarini hisobga olish zarur.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишXI bob. ISSIQLIK IZOLATSIYASINING TUZILIShIGA OID TALABLAR
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш388. Rezervuarda issiqlik izolatsiyasini barpo etishni metall konstruksiya (MK) ni ishlab chiqqan tashkilot bilan kelishilgan loyiha boʻyicha amalga oshirish mumkin.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш389. Issiqlik izolatsiyasi faqat rezervuarning devorlarida yoki devorlar va turgʻun tomlar ustidagina boʻlishi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш390. Issiqlik izolatsiyasi loyihasini ishlab chiqishda rezervuar konstruksiyasi va izolatsiya elementlarining oʻzaro uygʻunligiga doir quyidagi aspektlarni (isitgich, izolatsiya tayanchlari, tashqi qobiq) hisobga olish lozim:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa) issiqlik izolatsiyasi vaznining rezervuar elementlariga bosimi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb) shamol taʼsiri (bosimi) va unga izolatsiya va rezervuar devorlarining dosh berishi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишv) devordagi issiqlik oʻzgarishi va izolatsiyaning tashqi elementlari orasidagi harorat farqi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишv) devordagi issiqlik oʻzgarishi va izolatsiyaning tashqi elementlari orasidagi harorat farqi;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишg) gidrostatik yuk oqibatida devordagi radial siljishdan izolatsiya elementlarga boʻlgan taʼsir;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишd) issiqlik izolatsiyasi yoʻq turgʻun tomning keskin sovushi (masalan, qor, yomgʻir taʼsiridan) tufayli uning elementlariga tushadigan yuk.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш391. Issiqlik izolatsiyasi uchun isitish materiali sifatida zichligi eng kamida 50 kg/m3 boʻlgan mineral paxtadan yoki yongʻin xavfsizligi talablariga javob beradigan boshqa materiallardan foydalanish mumkin.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш392. Izolatsiya tayanchlari konstruksiyasiga quyidagilar kiradi:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa) rezervuarga payvandlab ulanadigan dastlabki mahkamlash elementlari;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb) dastlabki elementlarga ulanadigan ikkinchi (keyingi) mahkamlash elementlari.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишMahkamlovchi dastlabki elementlarning materiali mazkur Qoidalarning II bobida (II-guruh konstruksiyalar) bayon etilgan talablarga mos boʻlishi lozim. Dastlabki (birinchi) elementlarni rezervuarga payvandlashni odatda, faqat gorizontal choklar yoki konturi boʻylab choklar yasab, rezervuarni sinashgacha bajarilishi kerak. Ikkinchi (keyingi) mahkamlash elementlarining materiallari III guruhga mansub konstruksiya talablariga javob berishi va dastlabki (birinchi) elementlarga payvandlab yoki boshqa usulda ulanishi kerak. Mazkur ishlar rezervuarni sinab va montaj qilib boʻlgandan keyin amalga oshiriladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш393. Tashqi qoplam uchun alyumindan tayyorlangan list (varaq) lar yoki ruhlangan poʻlat list (varaq) lardan foydalanish mumkin. Rezervuar devorlarini qoplaydigan list (varaq) larning minimal qalinligi quyidagicha boʻlishi kerak:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa) alyuminiy listlari uchun — 0,9 mm;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb) ruhlangan poʻlat listlar uchun — 0,7 mm.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишRezervuar tomiga qoplangan listlarning minimal qalinligi alyuminli listlar uchun 1,2 mm dan kam boʻlmasligi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишTarjimon: E.O.Otaqoʻziyev - “Neftgazmeʼyor” MChJ meʼyoriy hujjat ishlab chiqish boʻlimi muhandisi
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишYAKUNIY QOIDALAR
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишMazkur qoidalar OʻzR “Davarxitektqurilish” qoʻmitasi, “Oʻzdavneftgazinspeksiya”, “Oʻzbekneftgaz” MXK, Oʻzbekiston yonilgʻi — energetika kompleksi, kimyo sanoati va geologiya xodimlari kasaba uyushmasi Markaziy Kengashi va Oʻzbekiston Respublikasi IIV YoXBB bilan kelishilgan.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишOʻzbekiston Respublikasi Davlat arxitektura va qurilish qoʻmitasi raisi B. XODJAYEV
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш“Oʻzdavneftgazinspeksiya” boshligʻi Sh. MAXMUDOV
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш“Oʻzbekneftgaz” MXK Boshqaruv raisining oʻrinbosari Sh. MAJITOV
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишOʻzbekiston yoqilgʻi-energetika kompleksi, kimyo sanoati va geologiya xodimlari kasaba uyushmasi Markaziy Kengashining raisi G.XAKIMOVA
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишOʻzbekiston Respublikasi IIV YoXBB boshligʻining birinchi oʻrinbosari I. YULDASHEV
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1-ILOVA
(maʼlumot uchun)
(maʼlumot uchun)
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишTavsiya etilgan parametrik qatordagi rezervuarlarning geometrik hajmi, m3
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш| Devorning balandligi, m |
Devorning ichki diametri, m | ||||||||||||||||||
| | 4,73 | 6,63 | 7,58 | 8,53 | 10,43 | 12,33 | 15,18 | 18,98 | 20,92 | 22,80 | 28,50 | 34,20 | 39,90 | 45,60 | 50,70 | 55,80 | 60,70 | 66,00 | 71,10 |
| 6,0 | 105 | 207 | 271 | 343 | 513 | 716 | 1086 | 1698 | 2062 | 2450 | | | | | | | | | |
| 7,5 | 132 | 259 | 338 | 429 | 641 | 896 | 1357 | 2122 | 2578 | 3062 | | | | | | | | | |
| 9,0 | 158 | 311 | 406 | 514 | 769 | 1075 | 1629 | 2546 | 3094 | 3675 | | | | | | | | | |
| 10,5 | 185 | 362 | 474 | 600 | 897 | 1254 | 1900 | 2971 | 3609 | 4287 | | | | | | | | | |
| 12,0 | 211 | 414 | 542 | 686 | 1025 | 1433 | 2172 | 3395 | 4125 | 4899 | 7655 | 11024 | 15004 | 19598 | 24226 | 29345 | 34726 | 41054 | 47644 |
| 13,5 | 237 | 466 | 609 | 771 | 1153 | 1612 | 2443 | 3820 | 4640 | 5512 | 8612 | 12402 | 16880 | 22047 | 27255 | 33014 | 39066 | 46186 | 53600 |
| 14,0 | | | | | | | | | | | 8931 | 12861 | 17505 | 22864 | 28264 | 34236 | 40513 | 47897 | |
| 15,0 | 264 | 518 | 677 | 857 | 1282 | 1791 | 2715 | 4244 | 5156 | 6124 | 9569 | 13779 | 18755 | 24497 | 30283 | 36682 | 43407 | 51318 | |
| 16,0 | | | | | | | | | | | 10207 | 14698 | 20006 | 26130 | 32302 | 39127 | 46301 | | |
| 16.5 | 290 | 570 | 745 | 943 | 1410 | 1970 | 2986 | 4668 | 5671 | 6737 | 10526 | 15157 | 20631 | 2647 | 33311 | 40350 | 47748 | | |
| 18,0 | 316 | 621 | 812 | 1029 | 1538 | 2149 | 3258 | 5093 | 6187 | 7349 | 11483 | 16535 | 22507 | 29396 | 36339 | 44018 | 52088 | | |
| 19,5 | 343 | 673 | 880 | 1114 | 1666 | 2328 | 3529 | 5517 | 6703 | 7961 | 12440 | 17913 | 24382 | 31846 | 39368 | 47686 | | | |
| 20,0 | 351 | 690 | 903 | 1143 | 1709 | 2388 | 3620 | 5659 | 6875 | 8166 | 12759 | 18373 | 25007 | 32663 | 40377 | 78909 | | | |
| 21,0 | 369 | 725 | 948 | 1200 | 1794 | 2507 | 3801 | 5942 | 7218 | 8574 | 13397 | 19291 | 26258 | 34296 | 42396 | 51354 | | | |
| 22,0 | 387 | 760 | 993 | 1257 | 1880 | 2627 | 3982 | 6225 | 7562 | 8982 | 14035 | 20210 | 27508 | 35929 | 44415 | | | | |
| 23,0 | | | | | | | | | | | 14673 | 21129 | 28758 | 37562 | 46434 | | | | |
| 24,0 | | | | | | | | | | | 15311 | 22047 | 30009 | 39195 | 48453 | | | | |
| 25,0 | | | | | | | | | | | 15948 | 22966 | 31259 | 40828 | 50471 | | | | |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишTavsiya etilgan parametrik qatordagi rezervuarlarning geometrik hajmi, m3.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишRezervuarning geometrik hajmi rezervuar devorining butun balandligi boʻyicha ichidagi boʻshliq hajmiga koʻra aniqlanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишRezervuarning foydali hajmi uning loyihaviy sathigacha mahsulot toʻlatib aniqlanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишKursiv bilan belgilangan rezervuarlar yasash va montaj qilish uchun qulay hisoblanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишGeometrik hajmi 50 000 m3 dan ziyod boʻlgan rezervuarlarning mahsulot quyish uchun foydali hajmi 50 000 m3 dan katta boʻlmasligi kerak.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2-ILOVA
(tavsiya etiladi)
(tavsiya etiladi)
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишRezervuarni loyihalash va yasash uchun
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишBUYuRTMA BLANKI
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3-ILOVA
(majburiy)
(majburiy)
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишVertikal silindrik rezervuarlarni qurishdagi montaj-payvandlash ishlarini operatsiyalar boʻyicha nazorat qilish
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишJURNALI
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш|
№______________ | ||
| Hajmi, m3 _______________________________________________________________________________________________ | ||
| Rezervuarning vazifasi _________________________________________________________ | ||
| Oʻrnatilgan joyi _______________________________________________________________ | ||
| | |
“TASDIQLAYMAN” |
| | | _____________________ |
| | |
(tashkilot nomi) |
| | | _____________________ |
| | |
(lavozimi, FISh. imzosi) |
| | | 20__y. “___” _____________ |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишJurnalni rasmiylashtirishga doir izohlar
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1. Jurnalni va unga ilova qilinadigan topshiruv hujjatlarini oʻz vaqtida toʻldirib borish va rasmiylashtirishga montajchilar vakili (uchastka boshligʻi) mutasaddi hisoblanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2. Operatsiyalar boʻyicha tekshirish jurnali har bir rezervuar uchun 2 nusxada boʻlib, uni montajlash boshqarmasi boʻyicha buyruq bilan tayinlangan prorab toʻldirib boradi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3. Jurnalni va boshqa hujjatlarni toʻgʻri toʻldirib borish va uni rasmiylashtirishni tekshirib borish buyurtmachining vakiliga yuklanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш4. Jurnaldagi barcha yozuvlar siyoh bilan, aniq bitilgan boʻlishi kerak. Tozalash, oʻchirish mumkin emas.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишYozuvlarni oʻchirish yoki toʻgʻrilash holatlari zarur boʻlganda, shunga doir fikrlar bildirilib, montajchilarning va buyurtmachining vakillari imzo chekib tasdiqlashlari zarur.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш5. Montaj ishlarini boshlashdan oldin ishlarni topshirish va qabul qilishga huquqi bor shaxslarning (1-shakl) hisob varaqlari toʻldiriladi, unda quyidagilar boʻlishi kerak:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишMontaj ishlarini bajarishga javobgar shaxs;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишMontajchilarning mutasaddi vakili;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишBuyurtmachining vakili.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишVaraqa (1-shakl) toʻldirilgandan keyin montajchi va buyurtmachi korxonalar rahbarlari imzosi bilan tasdiqlanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишIzoh:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишBajarilgan ishlarni qabul qilish va topshirishni rasmiylashtirishni 1-shaklga familiyalari kiritilmagan shaxslar bajarishi taqiqlanadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш6. Payvandlash ishlarini boshlashdan oldin payvandlovchilarning guvohnomalarini yoki uning tasdiqlangan nusxalarini tekshirish asosida payvandlovchilarni hisobga olish varagʻi toʻldiriladi (2-qism).
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2-qismning 5-grafasi payvandlovchi bajargan joyning nazorat namunalari boʻyicha mexanik sinovlar xulosasi olingandan keyin toʻldiriladi. Har bir payvandlovchi uchun 5-grafaga yozilganlarning toʻgʻriligini montajlash uchastkasi boshligʻi va buyurtmachining vakili 6 va 7-grafalarga imzo chekib tasdiqlaydilar.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш7. Metallkonstruksiyalarni montaj qilish uchun uning poydevorini maxsus komissiya qabul qilib, dalolatnomaga ish nomi, tartib raqami va topshirilgan vaqti jurnalning 3-qismiga yozib qoʻyiladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишMazkur dalolatnomaning montajchiga berilgan bir nusxasi operatsiyalar boʻyicha nazorat jurnaliga ilova qilinadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишIlovada dalolatnoma mavjudligiga montajchilar va buyurtmachi vakili 3 va 4-grafaga imzo chekib tasdiqlaydilar.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш8. Yasagan korxona yuborgan metallkonstruksiyalarni montaj qilishga qabul qilish, dalolatnoma orqali rasmiylashtiriladi. Undagi tartib raqam va sana 4-qismning 3-grafasiga yozib qoʻyiladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишDalolatnomaning bir nusxasi operatsiyalar boʻyicha nazorat jurnaliga tirkab qoʻyiladi. Mazkur dalolatnomaning mavjudligini montajchilar va buyurtmachi vakillari tasdiqlab, 4 va 5-grafaga imzo chekadilar.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш9. 5-boʻlim (qism) ga montajchi tomonidan texnik hujjatlar qabul qilinganligi haqida hujjat nomi, tartib raqami, sanasi yozib qoʻyiladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишMontajchining texnik hujjatlarni qabul qilganligini montajchilar va buyurtmachi vakillari imzo chekib tasdiqlaydilar.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш10. Operatsiyalar boʻyicha nazorat va montaj qilish ishlarini topshirish-qabul qilish 6-boʻlim va “Montaj qilishda ruxsat etilgan chetlashishlar” sxemasi talablariga mos ravishda amalga oshiriladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишHar bir operatsiyaning bajarilganligi haqida ishning ijrochi javobgari 7-grafaga imzo qoʻyib tasdiqlaydi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш6-boʻlimdagi barcha operatsiyalar buyurtmachining vakili tomonidan tekshirilishi shart va tekshiruv haqidagi xulosani (baho) 6-grafaga yozishi kerak. Buyurtmachining vakili har bir operatsiyaning bajarilganligini 8-grafaga yozib turadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш11. Payvandlash ishlarini tekshirish va qabul qilish 7-boʻlimga va “Payvand choklari” sxemasiga mos ravishda bajarilib, payvand choklari sifatining bahosini 6-grafaga yoziladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш12. 6 va 7-boʻlimlar boʻyicha oʻtkazilgan operatsiyalar dalolatnoma orqali rasmiylashtiriladi. Bajarilgan ishlarning qabuliga doir rasmiylashtirish jarayoni oʻz vaqtida, yaʼni har bir operatsiyani tekshirgandan keyin amalga oshiriladi. Operatsiyalar boʻyicha nazorat jurnalini, rezervuarga tegishli barcha ishlar tugagandan keyin yoki tekshiruv operatsiyasidan uzoq vaqt oʻtgandan keyin toʻldirish mumkin emas.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишBuyurtmachining vakili 6 va 7-boʻlimlardagi (bajarilgan ishlarni qabul qilish) ishning sifatini shaxsan oʻzi tekshirmay turib yozishi mumkin emas.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш13. 8-boʻlimga montaj ishlarini nazorat qilish va qabul qilish paytida aniqlangan barcha boshqa fikr va mulohazalar yozilib, ular texnik yechimlarni amalga oshirish yoʻli bilan bartaraf etiladi. Texnik rejimlar qabul qilinishini talab qilmaydigan va zudlik bilan barham beriladigan operatsiyalar boʻyicha nazorat paytida aniqlangan barcha nosozliklar uchun alohida roʻyxat qilib, 8-boʻlim namunasiga oʻxshash tartibda ishchi hujjatlar sifatida rasmiylashtiriladi va 8-boʻlimga yozilmaydi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш14. Montaj ishlarini bajarish davomida roʻy bergan loyihadan, montaj-texnologik hujjatlar va qurilishga doir meʼyor, qoidalardan chetlashish holatlari 9-boʻlimda aks ettiriladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш15. 10-boʻlimga hujjatlar jurnaliga ilova qilinadigan barcha roʻyxatlar yoziladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш16. Operatsiyalar boʻyicha nazorat jurnaliga kiritiladigan oʻzgartishlar, montajchilar vakili bergan “Oʻzgartishlar haqidagi xabarnoma” asosida qilinadi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишOperatsiyalar boʻyicha jurnalga kiritilgan oʻzgarishlarni “Oʻzgarishlarni qayd qilish varagʻi” ga yozib qoʻyiladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш17. Montaj ishlarining yakuni rezervuarni ishlatish uchun topshirishga doir dalolatnoma bilan rasmiylashtiriladi. Unda buyurtmachi tashkilotning rahbari tomonidan montaj ishlari loyiha, montaj-texnologik va meʼyoriy hujjatlar talablariga mos ravishda toʻliq hajmda bajarilganligi, buyurtmachining vakili qabul qilib olganligi va rezervuarning ishlatishga tayyorligi bayon etiladi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш|
1-shakl | |||
|
1 -boʻlim |
Bajarilgan ishlarni topshirish va qabul qilishga ruxsati bor shaxslarni hisobga olish varaqasi | ||
|
Familiyasi, ismi, sharifi |
Tashkilot nomi, lavozimi |
Imzo namunasi |
Izoh |
| 1 | 2 | 3 | 4 |
| | | | |
|
Tashkilot rahbari |
| ||
|
(pudratchi) |
(F.I.Sh) | ||
| | |||
|
(imzo) |
| ||
|
Korxona rahbari |
| ||
|
(buyurtmachi) |
(F.I.Sh) | ||
|
(imzo) | |||
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш|
2-shakl | ||||||
|
2-boʻlim |
Ish bajarishga ruxsati bor payvandchilarni hisobga olish varaqasi | |||||
|
Familiyasi, ismi, sharifi |
Razryadi | Guvohnomasi ning tartib raqami, kim berganligi, amal qilish muddati | Shifr tamgʻasining tartib raqami | Nazorat namunalarining sinov natijalari haqidagi bayonnomaning raqami va sanasi | Uchastka boshligʻi-ning imzosi | Buyurtmachi vakilining imzosi |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| | | | | | | |
| | ||||||
|
Tashkilot rahbari |
| |||||
|
(pudratchi) |
(F.I.Sh) | |||||
|
(imzo) | ||||||
|
Korxona rahbari |
| |||||
|
(buyurtmachi) |
(F.I.Sh) | |||||
|
(imzo) | ||||||
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш|
3-shakl | |||
|
3-boʻlim |
Rezervuar poydevorini montajga qabul qilish | ||
|
Inshootning qurilish qismi nomi |
Qabul qilish hujjatining nomi, tartib raqami, sanasi |
Pudratchi tashkilotning vakili |
Buyurtmachi vakili |
| 1 | 2 | 3 | 4 |
| | | | |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш|
4-shakl | |||
|
4-boʻlim |
Rezervuar metallkonstruksiyalarini montaj qilishga qabul qilish | ||
|
Metallkonstruksiyalar nomi |
Metallkonstruksiyalarni qabul qilish hujjatining nomi, tartib raqami, sanasi |
Pudratchi tashkilot vakili |
Buyurtmachi vakili |
| 1 | 2 | 3 | 4 |
| | | | |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш|
5-shakl | ||||
|
5-boʻlim |
Texnik hujjatlarni qabul qilish | |||
|
Texnik hujjatning nomi |
Komplekt soni, dona |
Texnik hujjatlarni qabul qilish hujjatining raqami, sanasi |
Pudratchi tashkilot vakili |
Buyurtmachining vakili |
| 1 | 2 | 3 | 4 | 5 |
| | | | | |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш|
6-shakl | ||||||||
| | ||||||||
|
6-boʻlim |
Montaj ishlarini operatsiyalar boʻyicha qabul qilish | |||||||
| Operatsiyaning nomi | Etapning tartib raqami | Etapning nomi | Bajarilgan ishlarga doir texnik talablar | Qabul qilish uchun zarur boʻlgan asboblar, anjomlar, materiallar | Sifatni baholash | Pudratchi tashkilotning vakili | Buyurtmachining vakili | Izoh |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| | | | | | | | | |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш|
7-shakl | ||||||||||
|
7-boʻlim |
Payvand ishlarini operatsiyalar boʻyicha qabul qilish | |||||||||
|
Bir xil choklar guruhi ning tartib raqami |
Operatsiya tartib raqami |
Tekshiruv operatsiyasining nomi, payvand choklar sifatiga doir talablar |
Asbob |
Chokning tartib raqami |
Sifatining bahosi | Payvandlovchining familiyasi va shifrining tartib raqami |
Ishning bajarilishi va qabul qilingan sanasi, imzo |
Izoh | ||
|
Ijrochi |
Pudratchining mutasaddi vakili |
Buyurtmachining mutasaddi vakili | ||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| | | | | | | | | | | |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш|
8-shakl | ||||
|
8-boʻlim |
Tekshirish va qabul qilish paytida aniqlangan nuqsonlar | |||
|
Yozuv sanasi |
Nuqsonlarning tafsilotlari |
Texnik yechim. №, sana | ||
|
1 |
2 |
3 | ||
| | | | ||
|
Tashkilot rahbari |
| |||
|
(pudratchi) |
(imzo) |
(F.I.Sh) | ||
|
Tashkilot rahbari |
| |||
|
(buyurtmachi) |
(imzo) |
(F.I.Sh) | ||
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш|
9-shakl | ||||||
|
9-boʻlim |
Montaj davomida loyiha va meʼyoriy hujjatlardan chetlashishni hisobga olish | |||||
|
Ish va chetlashishning mazmuni |
Ishlarni davom ettirishga ruxsat (F.I.Sh, imzo, sana) |
Izoh | ||||
|
loyiha chizmasi yoki meʼyor raqami |
loyiha chizmasi yoki meʼyor raqami |
amalga oshirish ruxsat etiladi |
loyiha tashkilotning vakili |
buyurtmachining vakili |
pudratchining vakili | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| | | | | | | |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш4-ILOVA
(majburiy)
(majburiy)
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишPoydevor va asos (taglik) ni qabul qilish
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишDALOLATNOMASI
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш|
20 __ y. “___” _______________ | ||
| Rezervuarning hajmi m3 | _________________________________________ m3 | |
| Rezervuar tartib raqami | _________________________________________________ | |
| Obyekt nomi | ___________________________________________ | |
| Quyida imzo chekuvchi vakillar: | | |
|
Buyurtmachi _______________________________________________________ | ||
|
(nomi, vakilning F.I.Sh, lavozimi) | ||
| Ish bajaruvchi tomonidan ___________________________________________ | ||
|
(nomi, vakilning F.I.Sh, lavozimi) | ||
| Montaj qiluvchi tashkilot tomonidan ________________________________ | ||
| |
(nomi, vakilning F.I.Sh, lavozimi) | |
| Rezervuar tagligi va devorini qurish boʻyicha bajarilgan ishlarni tekshirib chiqib, quyidagilarni aniqladik: | ||
| Halqasimon poydevor, yostiqcha uyumi, gidroizolatsiyalovchi qatlam, | ||
| ___________________________________________________________________________ | ||
|
(zinapoya ostidagi poydevor) | ||
| loyihaga mos ravishda bajarilgan ___________________________________ | ||
| _________________________________________________________________ | ||
|
(chizma raqami, loyihalovchi tashkilot) | ||
| Tekshiruv xulosalari va ilova qilingan hujjatlarni koʻrib chiqish asosida rezervuarning taglik va poydevorini montaj qilishga qabul qilinadi. | ||
| Ilovalar: | | |
| 1. Taglik va poydevorni qurish boʻyicha ijroviy chizma. | ||
| 2. Rezervuar ostidagi yostiqcha uyumini tayyorlash va oʻrnatish boʻyicha yashirin ishlar haqidagi dalolatnoma. | ||
| 3. Rezervuar ostidagi gidroizolatsiyalovchi qatlamni barpo etish boʻyicha yashirin ishlar haqidagi dalolatnoma. | ||
| Imzolar:__________________________________________________________________ | ||
|
(imzo, F.I.Sh, sana) | ||
| _________________________________________________________________ | ||
|
(imzo, F.I.Sh, sana) | ||
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш5-ILOVA
(majburiy)
(majburiy)
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишRezervuar konstruksiyasining sifati haqida
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишBAYoNNOMA
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш|
20 __ y. “__” ____________ | ||
| | ||
| ___________________________________________rezervuar konstruksiyasiga | ||
|
(pontonsiz, pontonli, suzuvchi tomli) |
| |
| Rezervuar hajmi ___________________m3. Buyurtma______________________ | ||
| Buyurtmachi ____________________________________________________________________________ | ||
| |
(nomi, pochta adresi) |
|
| ____________________________________________________________________________ | ||
| Obyekt ____________________________________________________________ | ||
| |
(nomi, pochta adresi) |
|
| Yasovchi ___________________________________________________________ | ||
| |
(tashkilot nomi, pochta adresi) |
|
| KM loyihasi asosida detallovchi ishchi chizmalar ishlab chiqildi _________ | ||
| ___________________________________________________________________________ | ||
|
(chizma raqami, ishlab chiquvchi tashkilot) | ||
| Konstruksiyalar detallovchi ishchi chizmalar asosida tayyorlandi __________ | ||
| ___________________________________________________________________________ | ||
|
(loyiha raqami, ishlab chiquvchi tashkilot, pochta adresi) | ||
| boshlanishi _______________________________________________________________ | ||
| tugallanishi______________________________________________________________ | ||
| Rezervuar konstruksiyasi, belgilangan tartibda tasdiqlangan, neft va neftmahsulotlari uchun vertikal silindrik poʻlat rezervuarlarning tuzilishiga doir qoidalarga mos. | ||
| Radiografik tekshiruv natijalari asosida payvand choklari sifati haqidagi xulosa ____________________________________________________________ | ||
| Devor yuzasidagi rentgenogramma oʻtkazilgan joylar sxemasi _____________ | ||
| Devor va tubining yuzalaridagi joylar va varaqali detallar sertifikati koʻrsatilgan sxema. | ||
| Ishlatilgan materiallar va metallar sifati haqidagi sertifikatning nusxasi. | ||
| Yasovchi tashkilotning masʼul vakili (TNB boshligʻi)____________________ | ||
| | |
(imzo, F.I.Sh) |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш6-ILOVA
(majburiy)
(majburiy)
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишRadiografik tekshiruv natijalari asosida payvand choklarining sifati haqidagi
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишXULOSA
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш|
20___y. “____” _______________ | ||
|
Rezervuar hajmi ___m3. |
Rezervuar tartib raqami _________________________ | |
| Obyektning nomi __________________________________________________ | ||
| ____________________________________________________________________________ | ||
| Tekshiriladigan konstruksiya elementlari _____________________________ | ||
| ____________________________________________________________________________ | ||
| |
(devorlari,tagi) |
|
| Tekshiruv | ___________________________________________ | |
| ____________________________________________________________________________ | ||
|
(rentgenografik, gammagrafik usulda) | ||
| Belgilangan tartibda tasdiqlangan, neft va nef� mahsulotlari uchun vertikal silindrik poʻlat rezervuarlarning tuzilishiga doir qoidalar talablariga rioya qilingan holda oʻtkazilgan | ||
| Payvandlashni quyidagi payvandlovchilar bajarilgan (F.I.Sh, belgisi): | ||
| ____________________________________________________________________________ | ||
| ____________________________________________________________________________ | ||
| ____________________________________________________________________________ | ||
| ____________________________________________________________________________ | ||
| Hup yordamida tekshiriladigan konstruksiya elementlari yuzasidagi rentgenogrammalar joylashuv sxemasiga mos ravishda oʻtkazilib, payvand choklarining sifati aniqlanadi. | ||
| Xulosani radiograf (defektoskopchi) tuzdi_________________________________ | ||
| ____________________________________________________________________________ | ||
| Guvohnoma _________________________________________________________ | ||
| Imzo ______________________________________________________________________ | ||
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш7-ILOVA
(majburiy)
(majburiy)
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишRezervuarning yigʻilgan (montaj qilingan) konstruksiyalari sifatini tekshirish haqida
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишDALOLATNOMA
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш|
20 _ y. “____” _____________ | ||
| Rezervuar sigʻimi | _____m3. Rezervuar tartib raqami ______________ | |
| Obyekt nomi __________________________________________________________________ | ||
| ____________________________________________________________________________ | ||
| Biz quyida imzo chekuvchilar: | ||
| Buyurtmachi ________________________________________________________ | ||
| |
(buyurtmachi vakilining F.I.Sh, lavozimi) |
|
| Montaj qilish tashkiloti ___________________________________________ | ||
| | (tashkilot nomi, buyurtmachi vakilining F.I.Sh, lavozimi) | |
| ____________________________________________________________________________ | ||
| rezervuarning montaj qilingan kosntruksiyalarini koʻrikdan oʻtkazib, quyidagilarni aniqladik: | ||
| 1. Rezervuar metall konstruksiyalarining ishchi chizmalariga mos ravishda montaj qilingan___________________________________________________ | ||
| ____________________________________________________________________________ | ||
| | (chizmaning raqami, ishlab chiqqan tashkilot) | |
| 2. Rezervuarning geometrik parametrlari va shakli ishchi chizmalar va belgilangan tartibda tasdiqlangan neft va neftmahsulotlari uchun vertikal silindrik poʻlat rezervuarlarni qurish qoidalari talablariga mos. | ||
| 3. Montaj qilingan tub, devorlar va ular tutashgan joylar va rezervuar devorlaridagi lyuklar va quvurchalarni mustahkamlovchi qoplamalardagi payvand choklari germetiklikka tekshirilgan. __________________________ | ||
| |
(turgʻun tomlar, pontonlar, suzuvchi tomlar) | |
| 4. Devorlar va tubdagi montaj qilingan payvand choklari ilova qilingan sxema va radiograf xulosasiga mos ravishda radiografik tekshiruvdan oʻtkazilgan | ||
| __________________________________________________________________ | ||
| |
(tub) |
|
| Koʻrik xulosalari va ilova qilingan hujjatlar asosida rezervuar sinash uchun qabul qilinadi. | ||
| Ilovalar : | | |
| 1. Tubi va devorlarini yasashga doir ijroviy sxemalar ___________________ | ||
| __________________________________________________________________ | ||
| |
(ponton, suzuvchi tomlar) |
|
| ularning oʻlchami va shakllaridan haqiqiy chetlashish holatlari koʻrsatiladi. | ||
| 2. Rezervuarning montaj qilingan payvand ulamalarini germetiklikka tekshirish aktlari. | ||
| 3. Payvand choklari sifatini buzmay tekshirish natijalari haqida xulosa. | ||
|
4. Radiograf xulosasi asosida rezervuar devori _____________________dagi | ||
| | |
(tubi) |
| montaj choklarini nur yordamida tekshirish sxemasi. | ||
| Imzolar: __________________________________________________________ | ||
| |
(imzo, F.I.Sh, sana) � | |
|
___________________________________________________________ | ||
| |
(imzo, F.I.Sh, sana) | |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш8-ILOVA
(majburiy)
(majburiy)
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишRezervuarlarni gidravlik sinash haqidagi
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишDALOLATNOMA
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш|
20 __ y. “____” _____________ | ||
| Rezervuar sigʻimi____m3. | Rezervuar tartib raqami ______________________ | |
| Obyekt nomi _______________________________________________________ | ||
| ____________________________________________________________________________ | ||
| Quyida imzo chekuvchilar, buyurtmachi tashkilotning vakili: | ||
| Buyurtmachi ________________________________________________________________ | ||
| |
(nomi, vakil FISh, lavozimi) |
|
| Ijrochi tashkilot vakili ____________________________________________ | ||
| |
(nomi, vakil F.I.Sh, lavozimi) | |
| Montaj qiluvchi korxona vakil _______________________________________ | ||
| |
(nomi, vakil F.I.Sh, lavozimi) | |
| ushbu dalolatnomani tuzdik va quyidagilar aniqlandi: | ||
| 20 __ y. “___” _________ | ________dan | |
| 20 __ y. “___” _________ | ________gacha | |
|
rezervuarga ________m balandlikda suv toʻldirilib, sinov yuklanishi ostida _________ soat ushlab turilgan. Soʻngra suv toʻkib yuborilgan. | ||
| Suv toʻkilgandan keyingi koʻrik va rezervuarni sinash jarayonini tekshirish quyidagilarni koʻrsatdi: | ||
| 1. Sinov yuklanishi ostida ushlab turilgandan keyin devor yuzasidan ______ | ||
| _____________________________________________________ , qirgʻoqlarida, | ||
|
(ponton, suzuvchi tom) | ||
| tubida suvning sizib chiqishi kuzatilmadi va suv sathi pasaymadi. | ||
| 2. Rezervuarning eng koʻp choʻkishi _____________mm. | ||
| 3. Devor elementlarining vertikaldan maksimal ogʻishi ______________mm ni tashkil etadi. | ||
| 4. Devor bilan _______________________orasidagi tirqish chegarasi: | ||
|
(ponton, suzuvchi tom) |
| |
| maksimum _____mm; | | |
| minimum _____mm. | | |
| Bayon etilgan xulosa asosida rezervuar gidravlik sinovga dosh bergan deb hisoblandi. | ||
| Ilovalar: | | |
| 1. Rezervuarning tubi perimetri boʻylab ayrim nuqtalarda choʻkish roʻy berishi sxemasi (choʻkish darajasi rezervuarga suv quyishdan oldin, maksimal sathga yetganda, ushlab turish tugagandan keyin suv toʻkilgandan keyin nivelirlash yoʻli bilan aniqlanadi). | ||
| 2. Devor elementlarini vertikaldan ogʻish sxemasi (suv toʻkilgandan keyin 20 % elementlarda oʻlchov oʻtkaziladi). | ||
| 3. Rezervuar devori bilan _____________________________oʻrtasidagi, hamda | ||
|
(ponton, suzuvchi tom) |
| |
| yoʻnaltirgich va quvurchalar oʻrtasidagi tirqishlar sxemasi va jadvali ______ | ||
| Imzolar: ___________________________________________________________________ | ||
|
(imzo, F.I.Sh, sana) | ||
| ____________________________________________________________________________ | ||
| |
(imzo, FISh, sana) |
|
| ____________________________________________________________________________ | ||
| |
(imzo, FISh, sana) |
|
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш9-ILOVA
(majburiy)
(majburiy)
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишRezervuarni ichki ortiqcha bosim va vakuumga sinash haqidagi
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишDALOLATNOMA
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш|
20 __ y. “___” ____________ | ||
| Rezervuar sigʻimi ________m3. Rezervuar tartib raqami __________________ | ||
| Obyekt nomi _______________________________________________________ | ||
| ____________________________________________________________________________ | ||
| Biz quyida imzo chekuvchilar: | ||
| Buyurtmachi ________________________________________________________________ | ||
|
(nomi, vakil F.I.Sh, lavozimi) | ||
| Montajlovchi tashkilot ____________________________________________________ | ||
|
(nomi, vakil F.I.Sh, lavozimi) | ||
| rezervuar gidravlik sinovdan keyin ichki ortiqcha bosim va vakuumga sinalganligi haqida dalolatnoma tuzdik va quyidagilar aniqlandi: | ||
| Sinov paytidagi suvning maksimal sathi _____ m boʻlib, loyiha koʻrsatgichlariga mos keladi. | ||
| Ortiqcha bosim ________ mm N2O ni tashkil etib, loyihada belgilanganidan 25 % ziyodni koʻrsatdi ( __________ mm N2O). | ||
| Vakuum ______ mm N2O ni tashkil etib, loyihada koʻrsatilganidan 50 % koʻpligini ( _____ mm N2O). | ||
| Bosim va vakuum ostida yuklanish vaqti _______ daqiqani tashkil etdi. | ||
| Bayon etilgan xulosalar asosida rezervuar ichki ortiqcha bosim va vakuumga sinovdan oʻtgan hisoblandi. | ||
| Imzolar ___________________________________________________________ | ||
|
(imzo, F. I. O sana) | ||
| ____________________________________________________________________________ | ||
|
(imzo, F. I. O sana) |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш10-ILOVA
(majburiy)
(majburiy)
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишRezervuar konstruksiyalarini montaj qilish (yigʻish) tugallanganligi haqidagi
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишDALOLATNOMA
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш|
20 __ y. “___” ____________ | ||
| Rezervuar sigʻimi _______m3. Rezervuar nomeri _________________________ | ||
| Obyekt nomi _______________________________________________________ | ||
| Biz, quyida imzo chekuvchilar: | ||
| Buyurtmachi ________________________________________________________________ | ||
|
(nomi, vakil F.I.Sh, lavozimi) | ||
| ____________________________________________________________________________ | ||
| Montajlovchi tashkilot ____________________________________________________ | ||
|
(nomi, vakil F.I.Sh, lavozimi) | ||
| rezervuardagi suv chiqarib tashlanib, rezervuar tagi choʻkindilardan tozalanganligi haqida dalolatnoma tuzdik va quyidagilar aniqlandi: | ||
| Koʻrik, sinov va avval oʻtkazilgan tekshirish natijalari asosida rezervuar konstruksiyalarini yigʻish toʻliq tamomlangan deb hisoblaymiz. | ||
| Rezervuar korroziyaga qarshi himoya ishlarini ___________________________ | ||
| | |
(issiqlik izolatsiyasi) |
| oʻtkazishga uskunani oʻrnatishga va ishga tushirishga qabul qilish mumkin. | ||
| Ilovalar: | ||
| 1. Poydevor va tagliklarni qabul qilish haqidagi dalolatnoma. | ||
| 2. Rezervuar konstruksiyalarining sifati haqidagi sertifikat (ilova qilindi) | ||
| 3. Rezervuar-konstruksiyalarini montajlash sifatini tekshirish haqidagi dalolatnoma (ilova qilindi). | ||
| 4. Rezervuarning gidravlik sinovi haqidagi dalolatnoma (ilova qilindi). | ||
| 5. Rezervuarni ichki ortiqcha bosim va vakuumga sinash haqidagi dalolatnoma (ilova qilindi). | ||
| Imzolar _________________________________________________ | ||
|
(imzo, F.I.Sh, sana) | ||
| _________________________________________________________ | ||
|
(imzo, F.I.Sh, sana) | ||
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш11-ILOVA
(majburiy)
(majburiy)
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишPoʻlat vertikal silindrik rezervuarning
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишPASPORTI
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш|
20 __y. “____” _____________ | ||
| Rezervuar sigʻimi ______m3. Rezervuar tartib raqami ___________________ | ||
| Obyekt nomi ______________________________________________________ | ||
| __________________________________________________________________ | ||
| Rezervuar vazifasi _________________________________________________ | ||
| __________________________________________________________________ | ||
| Rezervuarning asosiy oʻlchamlari: | ||
| devorining ichki diametri _______________________mm; | ||
| devorining balandligi __________________________mm. | ||
|
Metall konstruksiyasiga doir texnik loyiha ___________________________ | ||
| | | (loyiha tartib raqami) |
| __________________________________________tomonidan ishlab chiqilgan. | ||
|
(ishlab chiqqan tashkilot nomi) |
| |
| Detallar boʻyicha ishchi chizmalar ______________________________________ | ||
| |
(chizmalar tartib raqami) | |
| __________________________________________tomonidan ishlab chiqilgan. | ||
|
(ishlab chiqqan tashkilot nomi) |
| |
|
Rezervuar poydevori va tagligiga doir loyiha __________________________ | ||
| | | (loyiha tartib rakami) |
| __________________________________________tomonidan ishlab chiqilgan. | ||
|
(ishlab chiqqan tashkilot nomi) |
| |
| Rezervuar uskunalariga doir loyiha ___________________________________ | ||
| |
(loyiha tartib raqami) | |
| __________________________________________tomonidan ishlab chiqilgan. | ||
|
(ishlab chiqqan tashkilot nomi) |
| |
| Rezervuarni korroziyadan himoyalashga doir loyiha _______________________ | ||
| | | (loyiha tartib raqami) |
| __________________________________________tomonidan ishlab chiqilgan. | ||
|
(ishlab chiqqan tashkilot nomi) |
| |
| Rezervuarning konstruksiyalari ______________________________________ | ||
| |
(yasagan zavod nomi, joʻnatilgan sanasi) | |
| Rezervuar konstruksiyalarini_______________ dan__________________ gacha | ||
| |
(montaj kilingan vaqt) | |
| _____________________________________________________montaj qilgan. | ||
|
(montaj qilgan tashkilot nomi) | ||
| Umumqurilish, sozlash va ishga tushirish ishlari bajarish uchun quyidagi tashkilotlar jalb etilgan: | ||
| | ||
| | 1. | |
| |
(tashkilot nomi) |
(bajargan ishi) |
| | 2. | |
| |
(tashkilot nomi) |
(bajargan ishi) |
| | 3. | |
| |
(tashkilot nomi) |
(bajargan ishi) |
| | 4. | |
| |
(tashkilot nomi) |
(bajargan ishi) |
| | 5. | |
| |
(tashkilot nomi) |
(bajargan ishi) |
| Mavjud texnik hujjatlar va bajarilgan ishlarga tuzilgan dalolatnomalar asosida rezervuar ishlashga topshirilgan. | ||
|
20 __ y. “___” _____________ | ||
| Ilovalar: | ||
| 1. Rezervuar konstruksiyalariga doir texnik loyiha (metall konstruksiya loyihasi). | ||
| 2. Rezervuar konstruksiyalarining (detallashtirilgan) ishchi chizmasi. | ||
| 3. Rezervuar konstruksiyalarining sifati haqidagi bayonnoma. | ||
| 4. Poydevor va asoslarni qabul qilish haqidagi dalolatnoma. | ||
| 5. Montaj qilingan rezervuar konstruksiyalarining sifatini tekshirish haqidagi dalolatnoma. | ||
| 6. Rezervuarni gidravlik sinashga doir dalolatnoma. | ||
| 7. Rezervuarni ichki ortiqcha bosim va vakuumga sinashga doir dalolatnoma. | ||
| 8. Rezervuarni korroziyadan himoyalashga doir dalolatnoma. | ||
| 9. Rezervuarda issiqlik izolatsiyasini yasashga doir dalolatnoma. | ||
| 10. Rezervuarda montaj qilingan uskunalarni qabul qilishga doir dalolatnoma. | ||
| | ||
| Buyurtmachi tashkilot | ||
| rahbarining imzosi ____________________________________ | ||
|
(imzo, F.I.Sh) |
| |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш12-ILOVA
(majburiy)
(majburiy)
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишRezervuar metallkonstruksiyalarini montaj qilishga qabul qilish haqidagi
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишDALOLATNOMA
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш|
20 __ y. “___” _____________ | ||
|
Rezervuar sigʻimi______ m3. Rezervuar tartib raqami _____________________ | ||
| Obyekt nomi ______________________________________________________________ | ||
| ___________________________________________________________________________ | ||
| ________________________________________________________________da | ||
|
(tayyorlagan tashkilot nomi) | ||
| _____________________ buyurtmaga binoan ___________________________da | ||
|
(buyurtma tartib raqami) |
(sana) | |
| _______________________________________________________tayyorlangan. | ||
|
(konstruksiyalar nomi) | ||
| Montaj qiluvchi tashkilot vakili ____________________________________ | ||
| |
(F.I.Sh, lavozimi) | |
| Buyurtmachi tashkilot vakili _________________________________________ | ||
| |
(F.I.Sh, lavozimi) | |
| Loyihalovchi tashkilot vakili_______________________________________ | ||
| |
(F.I.Sh, lavozimi) | |
| dan iborat komissiya metallkonstruksiyalarni koʻrikdan | ||
| oʻtkazib____________________________________________________________ | ||
|
(ish bajargan tashkilot nomi) | ||
| tomonidan bajarilgan ishlar sifatini tekshirib, dalolatnoma tuzdi va quyidagilarni aniqladi: | ||
| 1. Quyidagi konstruksiyalarni qabul qilish rejalashtirilgan ____________ | ||
| __________________________________________________________________ | ||
| __________________________________________________________________ | ||
|
(roʻyxati va qisqa tafsiloti) | ||
| 2. Ishlar _______________________________________________________ da | ||
|
(loyihachi tashkilot nomi, chizma raqami, tuzilgan sanasi) | ||
| ishlab chiqilgan loyihaga muvofiq bajarilgan | ||
| 3. Konstruksiyalarni yasashda loyiha hujjatlariga nisbatan chetlashishlar | ||
| ____________________________________________________________________________ | ||
|
(boʻlsa, sanab oʻtiladi, kim bilan kelishilganligi, | ||
| ____________________________________________________________________________ | ||
|
chizma raqami, kelishilgan sana koʻrsatiladi) | ||
| | ||
|
Komissiya qarori: | ||
| | ||
|
Rezervuar konstruksiyalari loyiha hujjatlari, standartlar, qurilish meʼyorlari va qoidalariga muvofiq tayyorlangan. Bayon qilingan fikr-mulohazalar asosida montaj ishlarini oʻtkazish (yigʻish) ga ruxsat beriladi __________________________________________________________________ | ||
| __________________________________________________________________ | ||
|
(qilinadigan ishlar nomi va konstruksiyalar) | ||
| Montajlovchi tashkilot vakili _______________________________________ | ||
| |
(imzo) | |
| Buyurtmachi vakili __________________________________________________ | ||
| |
(imzo) | |
| Loyihalovchi tashkilot vakili _______________________________________ | ||
| |
(imzo) | |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш13-ILOVA
(majburiy)
(majburiy)
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишRezervuarni mustahkamlikka sinash uchun talab qilinadigan hujjatlar
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишROʻYXATI
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1. Poydevor va asos (taglik) ni qabul qilish haqidagi dalolatnoma (4-ilova)
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2. Rezervuar konstruksiyasining sifati haqida bayonnoma (5-ilova)
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3. Metall konstruksiyasi va detallashgan metall konstruksiyasiga doir chizmalar.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш4. Ish bajarishga doir reja (IBR).
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш5. Rezervuar metallkonstruksiyalarini montaj qilishga qabul qilish haqidagi dalolatnoma (12-ilova).
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш6. Operatsiyalar boʻyicha nazorat jurnali (3-ilova).
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш7. Rezervuarning yigʻilgan (montaj qilingan) konstruksiyalari sifatini tekshirish haqidagi dalolatnoma (7-ilova).
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш8. Rezervuar tubining zavodda va montaj paytida qilingan payvand choklarini 100 % tekshiruv haqidagi xulosa.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш9. Suzuvchi tomdagi koroba (quticha) larning, quvurchalarning, ponton (suzuvchi tom) ning tayanch ustunlaridagi payvand choklarni tekshirish xulosasi
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш10. Rezervuar devorlaridagi choklarni fizik usullar bilan tekshirish xulosasi.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш11. Devorning tub qirgʻoqlari bilan utor chok hosil qilib ulanishini tekshirishga doir xulosa.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш12. Haqiqiy tekshirish oʻlchovlarini bajarish usullari.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш13. Loyihani ishlab chiqqan tashkilot vakili tomonidan montaj jarayonida qabul qilingan texnik yechim va eskizlar ilova qilingan mualliflik nazorat jurnali.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш14-ILOVA
(majburiy)
(majburiy)
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишAvtomatik yongʻin oʻchirish qurilmasini ishlatishga qabul qilish haqidagi
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишDALOLATNOMA
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш| sh.________________ | | 20 __ y. “__” ________ |
| _________________________________________________________________ | ||
|
(buyurtmachi tashkilot nomi) | ||
| ning 20 ____yilning “____” __________________dagi ___________-sonli qarori bilan tayinlangan buyurtmachi (bosh pudratchi) ning vakili-rais______________________________________________________________ | ||
| __________________________________________________________________ | ||
|
(lavozimi, F.I.Sh) | ||
| __________________________________________________________________ | ||
| komissiya aʼzolari - vakillar: | ||
| montaj qiluvchi tashkilotdan ________________________________________ | ||
| |
(lavozimi, F.I.Sh) | |
| __________________________________________________________________ | ||
| ishga tushiruvchi-sozlovchi tashkilotdan________________________________ | ||
| |
(lavozimi, F.I.Sh) | |
| __________________________________________________________________ | ||
| davlat yongʻin nazorati tashkilotidan __________________________________ | ||
| |
(lavozimi, F.I.Sh) |
|
| dan iborat komissiya bajarilgan ishlarni tekshirib chiqib, quyidagilarni aniqladi: | ||
| 1. _____________________________________________da montaj qilingan, | ||
|
(obyekt nomi) | ||
| _______________________________________________tomonidan | ||
|
(tashkilot nomi) | ||
| loyihalangan, montaj qiluvchi va sozlovchi tashkilot tomonidan ishlatishga qabul qilish uchun taqdim etildi. | ||
| 2. Montaj ishlarini 20 __ y. “__” ________ dan 20 ___ y. “__” ___________ | ||
| ____________________________________________gacha bajargan. | ||
|
(tashkilot nomi) |
| |
| Montaj ishlarining smeta qiymati __________________ ming soʻm. | ||
| Montaj ishlarining haqiqiy qiymati __________________ ming soʻm. | ||
| 3. Ishga tushirish, sozlash ishlarini ___________________________________ | ||
| |
(tashkilot nomi) | |
| __________________________________________________________________ | ||
| 20__ y. “___” ___________dan 20__ y. “___” gacha ________________bajargan. | ||
| Ishga tushirish, sozlash ishlarining smeta qiymati ______________ming soʻm. | ||
|
Ishga tushirish, sozlash ishlarining haqiqiy qiymati ____________ming soʻm. | ||
| 4. Kompleks sinov paytida aniqlangan nuqsonlar va kamchiliklar bartaraf etilgan (zaruratga koʻra ushbu ishlarni ilovada koʻrsatish lozim). | ||
|
Komissiya xulosasi: | ||
| | ||
|
Ishga tushirish, sozlash ishlari bilan bir vaqtda kompleks sinovdan oʻtkazilgan qurilmani 20__ y. “___”________ dan boshlab _________________ | ||
| | |
(aʼlo, yaxshi, qoniqarli) |
| ishlatishga qabul qilinsin. | ||
| | ||
| Dalolatnomaga ilova qilinayotgan hujjatlar roʻyxati: | ||
| __________________________________________________________________ | ||
| __________________________________________________________________ | ||
| __________________________________________________________________ | ||
| | ||
| Komissiya: | ||
| | ||
| komissiya raisi ____________________________________________________ | ||
|
(imzo, muhr oʻrni) | ||
| komissiya aʼzolari __________________________________________________ | ||
|
(imzo) | ||
| ___________________________________________________________________ | ||
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш15-ILOVA
(majburiy)
(majburiy)
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишSovutish qurilmasini ishlatishga qabul qilish haqidagi
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишDALOLATNOMA
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш| sh. ___________________ | | 20 __ y. “___” ________ |
| __________________________________________________________________ | ||
|
(buyurtmachi tashkilot nomi) | ||
| ning 20___ yilning “ ____ ” ______________________dagi _____-sonli qarori bilan tayinlangan buyurtmachi (bosh pudratchi) ning vakili-rais______________________________________________________________ | ||
| __________________________________________________________________ | ||
|
(lavozimi, F.I.Sh) | ||
| __________________________________________________________________ | ||
| komissiya aʼzolari - vakillar: | ||
| montaj qiluvchi tashkilotdan ________________________________________ | ||
|
(lavozimi, F.I.Sh) | ||
| __________________________________________________________________ | ||
| ishga tushiruvchi-sozlovchi tashkilotdan ________________________________ | ||
| |
(lavozimi, F.I.Sh) | |
| davlat yongʻin nazorati tashkilotidan __________________________________ | ||
| |
(lavozimi, F.I.Sh) | |
| dan iborat komissiya bajarilgan ishlarni tekshirib chiqib, quyidagilarni aniqladi: | ||
| 1. ______________________________________________ da montaj qilingan, | ||
|
(obyekt nomi) | ||
| ________________________________________________ tomonidan | ||
|
(tashkilot nomi) | ||
| loyihalangan, montaj qiluvchi va sozlovchi tashkilot tomonidan ishlatishga qabul qilish uchun taqdim etildi. | ||
| 2. Montaj ishlarini 20 __ y. “ __ ” _________dan 20 __y. “__” ___________ | ||
| ______________________________________________ gacha bajargan. | ||
|
(tashkilot nomi) |
| |
| Montaj ishlarining smeta qiymati ____________________ming soʻm. | ||
| Montaj ishlarining haqiqiy qiymati ___________________ming soʻm. | ||
| 3. Ishga tushirish, sozlash ishlarini ___________________________________ | ||
| |
(tashkilot nomi) | |
| __________________________________________________________________ | ||
| 20 __y. “__ ”____________dan 20 __y. “ __ ”________________gacha bajargan. | ||
| Ishga tushirish, sozlash ishlarining smeta qiymati ______________ming soʻm. | ||
| Ishga tushirish, sozlash ishlarining haqiqiy qiymati ____________ming soʻm. | ||
| | ||
| 4. Kompleks sinov paytida aniqlangan nuqsonlar va kamchiliklar bartaraf etilgan (zaruratga koʻra ushbu ishlarni ilovada koʻrsatish lozim). | ||
| | ||
|
Komissiya xulosasi: | ||
| Ishga tushirish, sozlash ishlari bilan bir vaqtda kompleks sinovdan oʻtkazilgan qurilmani 20 _y. “ __ ” _________dan boshlab_________________ | ||
| | |
(aʼlo, yaxshi, qoniqarli) |
| deb ishlatishga qabul qilinsin. | ||
| Dalolatnomaga ilova qilinayotgan hujjatlar roʻyxati: | ||
| __________________________________________________________________ | ||
| __________________________________________________________________ | ||
| __________________________________________________________________ | ||
| Komissiya: | ||
| komissiya raisi ____________________________________________________ | ||
|
(imzo, muhr oʻrni) | ||
| komissiya aʼzolari __________________________________________________ | ||
|
(imzo) | ||
| __________________________________________________________________ | ||
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш16-ILOVA
(majburiy)
(majburiy)
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишMeʼyoriy havolalar
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш| 1. | GOST 15150-69 | Mashini, pribori i drugiye texnicheskiye izdeliya. Ispolneniya dlya razlichnix klimaticheskix rayonov, kategorii, usloviya ekspluatatsii, xraneniya i transportirovaniya v chasti vozdeystviya klimaticheskix faktorov i vneshney sredi |
| 2. | GOST 16350-80 | Klimat SSSR. Rayonirovaniye i staticheskiye parametri klimaticheskix faktorov dlya texnicheskix tseley. |
| 3. | GOST 31385-2008 | Rezervuari vertikalnie silindricheskiye stalnie dlya nefti i nefteproduktov. |
| 4. | KMK 2.09.19-97 | Skladi nefti i nefteproduktov. |
| 5. | GOST 27772-88 | Prokat dlya stroitelnix stalnix konstruksiy. Obщiye texnicheskiye usloviya. |
| 6. | TU 14-104-133-92 | Prokat tolstolistovoy povi�ennoy prochnosti dlya stroitelnix stalnix konstruksiy. |
| 7. | TU 14-1-4083-86 | Stal listovaya marki 09G2FB i YuG2FB uluchshennoy svarivayemosti i xladostoykosti. |
| 8. | TU 14-1-5270-94 | Prokat listovoy iz stali marki 10G2SB dlya tolstostennnx gazoprovodnmx trub. |
| 9. | TU 14-1-4349-87 | Stal listovaya dlya gazoprovodnix trub marok 08G2T i 08G2T-U. |
| 10. | TU 14-104-167-97 | Prokat listovoy iz legirovannoy stali marki 12GN2MFAYu-U. |
| 11. | KMK 2.01.01-94 | Klimaticheskiye i fiziko-geologicheskiye dannie dlya proyektirovaniya. |
| 12. | GOST 7268-82 | Stal. Metod opredeleniya sklonnosti k mexanicheskomu stareniyu po ispitaniyu na udarnoy izgib. |
| 13. | GOST 9454 -78 | Metalli. Metod ispitaniya na udarniy izgib pri ponijennoy, komnatnoy i povshennoy temperaturax. |
| 14. | GOST 1050-88 | Prokat sortovoy, kalibrovanniy so spetsialnoy otdelkoy poverxnosti iz uglerodistoy kachestvennoy konstruksionnoy stali. |
| 15. | GOST 19281-89 | Prokat iz stali povishennoy prochnosti. Obщiye texnicheskiye usloviya. |
| 16. | GOST 24379 - 80 | Bolti fundamentnie. Obщiye texnicheskiye usloviya. |
| 17. | GOST 5264-80 | Ruchnaya dugovaya svarka. Soyedineniya svarnaya. |
| 18. | GOST 8713-79 | Svarka pod flyusom. Soyedineniya svarnaya. |
| 19. | GOST 14771-76 | Dugovaya svarka v zaщitnom gaze. Soyedineniya svarnaya. |
| 20. | RDPB 01-001:2007 | Rukovodyaщiy dokument po pojarnoy bez�pasnosti. |
| 21. | RD 34.21.122-87 | Instruksiya po ustroystvu molniyezaщiti zdaniy i soorujeniy. |
| 22. | KMK 2.03.11-96 | Zaщita stroitelnix konstruksiy i soorujeniy ot korrozii. |
| 23. | GOST 21.513-83 | Antikorrozionnaya zaщita konstruksiy zdaniy i soorujeniy. Rabochiye cherteji. |
| 24. | GOST 9.402- 2004 | Edinaya sistema zaщiti ot korrozii i stareniya. Pokritiye lakokrasochnie. Podgotovka metallicheskix poverxnostey pered okrashivaniyem. |
