Получить ссылку из элемента документаЎЗБЕКИСТОН РЕСПУБЛИКАСИ ҚУРИЛИШ ВА УЙ-ЖОЙ КОММУНАЛ ХЎЖАЛИГИ ВАЗИРИНИНГ
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаБУЙРУҒИ
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаШНҚ 2.06.04-21 «Гидротехника иншоотларига бўладиган юкланиш ва таъсирлар» шаҳарсозлик нормалари ва қоидаларини тасдиқлаш тўғрисида
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа[Ўзбекистон Республикаси Адлия вазирлиги томонидан 2024 йил 29 июлда рўйхатдан ўтказилди, рўйхат рақами 265]
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПредложения по документуПрослушать аудиоПолучить ссылку из элемента документаЎзбекистон Республикасининг Шаҳарсозлик кодекси, Ўзбекистон Республикаси Президентининг 2020 йил 13 мартдаги ПФ-5963-сон «Ўзбекистон Республикасининг қурилиш соҳасида ислоҳотларни чуқурлаштиришга доир қўшимча чора-тадбирлар тўғрисида»ги ҳамда 2020 йил 27 ноябрдаги ПФ-6119-сон «Ўзбекистон Республикаси қурилиш тармоғини модернизация қилиш, жадал ва инновацион ривожлантиришнинг 2021 — 2025 йилларга мўлжалланган стратегиясини тасдиқлаш тўғрисида»ги фармонларига мувофиқ буюраман:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа1. ШНҚ 2.06.04-21 «Гидротехника иншоотларига бўладиган юкланиш ва таъсирлар» шаҳарсозлик нормалари ва қоидалари иловага мувофиқ тасдиқлансин.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа2. Ўзбекистон Республикаси давлат архитектура ва қурилиш қўмитаси раисининг 1997 йил 19 мартдаги 20-сон буйруғи билан тасдиқланган ҚМҚ 2.06.04-97 «Гидротехника иншоотларига юклар ва таъсирлар (тўлқин, муз ва кемалардан)» қурилиш меъёрлари ва қоидалари ўз кучини йўқотган деб топилсин.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа3. Мазкур буйруқ Ўзбекистон Республикаси Сув хўжалиги вазирлиги, Қишлоқ хўжалиги вазирлиги ҳамда Тоғ-кон саноати ва геология вазирлиги билан келишилган.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа4. Ушбу буйруқ расмий эълон қилинган кундан эътиборан кучга киради.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаВазир Б. ЗАКИРОВ
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаТошкент ш.,
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа2024 йил 9 июль,
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа01/2-25-сон
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаКелишилди:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаСув хўжалиги вазири Ш. ХАМРАЕВ
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа2024 йил 26 июнь
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаҚишлоқ хўжалиги вазири И. АБДУРАҲМОНОВ
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа2024 йил 28 июнь
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаТоғ-кон саноати ва геология вазири Б. ИСЛАМОВ
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа2024 йил 1 июль
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПредложения по документуПрослушать аудиоПолучить ссылку из элемента документаЎзбекистон Республикаси қурилиш ва уй-жой коммунал хўжалиги вазирининг 2024 йил 9 июлдаги 01/2-25-сон буйруғига
ИЛОВА
ИЛОВА
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаШНҚ 2.06.04-21 «Гидротехника иншоотларига бўладиган юкланиш ва таъсирлар» шаҳарсозлик нормалари ва қоидалари
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПредложения по документуПрослушать аудиоПолучить ссылку из элемента документаМазкур шаҳарсозлик нормалари ва қоидалари (бундан буён матнда ШНҚ деб юритилади) янги қурилаётган ва реконструкция қилинадиган гидротехника иншоотларини лойиҳалаш ҳамда уларга нисбатан юклар, тўлқинлар, музлар ва кемалар таъсирининг меъёрий қийматларига оид талабларни белгилайди.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа1-боб. Шаҳарсозлик нормалари ва қоидаларига ҳавола
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа1. Мазкур ШНҚда ҚМҚ 2.06.01-97 «Гидротехника иншоотлари. Лойиҳалаштиришнинг асосий низомлари» шаҳарсозлик нормалари ва қоидаларига ҳавола қўлланилган.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа2-боб. Атамалар ва таърифлар
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа2. Ушбу ШНҚда қуйидаги атама ва таърифлардан фойдаланилган:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документагидротехника иншоотлари — сув омборлари тўғонлари, дарёлар, сойлар, каналлар ва коллекторлардаги тўғонлар, дарёларнинг ўзанларини тўсувчи иншоотлар, сув олиш, сув ўтказиш, сув ташлаш ҳамда қирғоқларни ҳимоя қилиш иншоотлари, гидроэлектростанциялар, насос станциялари;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документатўлқин элементлари (асосий) — тўлқин баландлиги, узунлиги ва тўлқин даври;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документамунтазам тўлқинлар — фазонинг суюқлик билан эгаллаган ушбу нуқтасида баландлик ва даври ўзгармас бўлиб қолувчи тўлқинлар;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документатурғун тўлқинлар — кўриниш шакли фазода кўчмайдиган тўлқинлар;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документатўлқин кесими (бош) — тўлқинланган сиртнинг тўлқин нури йўналиши бўйича вертикал текислик билан кесишиш чизиғи;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документатўлқин ўркачи — ўртача тўлқин чизиғидан юқорироқда жойлашган тўлқин қисми;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документатўлқин чўққиси — тўлқин ўркачининг энг баланд нуқтаси;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документатўлқин ётиғи — ўртача тўлқин чизиғидан пастроқда жойлашган тўлқин қисми;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документатўлқин таги — тўлқин ётиғининг энг пастки нуқтаси;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документатўлқин узунлиги — тўлқин кесимида икки ёнма-ён ўркачларнинг орасидаги горизонтал масофа;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документатўлқин нури — берилган нуқтада тўлқин кўламига тик йўналган чизиқ;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документатўлқин тезлиги — тўлқин ўркачининг унинг тарқалиш йўналишидаги кўчиш тезлиги;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документашамолнинг ҳисобий тезлиги (тўлқинларнинг элементларини аниқлашда) — сув сатҳидан 10 m баландликдаги шамол тезлиги.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа3-боб. Вертикал ва қия кесимли гидротехника иншоотларига юкланишлар ва тўлқин таъсирлари
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа1-§. Вертикал кесимли гидротехника иншоотларига бўладиган тўлқинлардан юкланишлар
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа3. Ҳисобий юк, унинг меъёрий қийматидан ноқулай томонга оғиш имконини ҳисобга оладиган, меъёрий юкланишни юкланишлар бўйича ишончлилик коэффициенти γf га кўпайтмаси сифатида аниқланиши, бунда γf гидротехника иншоотларини лойиҳалашда ҚМҚ 2.06.01-97 талаблари инобатга олиниши лозим.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаОчиқ ва тўсиқ акваториялардаги тўлқинларнинг ҳисобий элементлари ҳамда муз шароитлари муҳандислик изланишлари, кўп йиллик табиий шароитдаги кузатишлар ва лаборатория тадқиқотлари асосида аниқланиши лозим.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаТўлқинлар элементларини мазкур ШНҚнинг 1-иловасига мувофиқ ҳисоблаш йўли билан аниқлашга йўл қўйилади.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаI ва II синф гидротехника иншоотлари учун тўлқин ва музлардан бўладиган юкланишларни табиий шароитда ва лаборатория тадқиқотлари асосида аниқлаш лозим.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа4. Очиқ акватория томондан тик тўлқинларни таъсирига гидротехника иншоотларини ҳисоблаш (1-расм) db >1.5h тубгача бўлган чуқурликда ва берма устидаги чуқурлик dbr ≥ 1.25h амалга оширилиши, бунда эркин тўлқин сатҳи ва тўлқин босимини аниқлашга оид формулаларда db, m, тубгача чуқурлик ўрнига ҳисобланувчи ва қуйидаги формула орқали аниқланувчи чуқурлик d, m қўлланилиши лозим:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаd = df + kbr (db — df) (1)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаdf — гидротехника иншооти таглиги устидаги чуқурлик, m;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаkbr — мазкур ШНҚнинг 2-расмининг графиги бўйича қабул қилинадиган коэффициент;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаh — дастлабки келувчи тўлқин баландлиги, m.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа1-расм. Тик тўлқинларни очиқ акватория томондан вертикал деворга бўлган босими эпюралари, вазнли тўлқиннинг берма массивларига бўлган босими эпюралари:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаа — тўлқин ўркачидаги, б — тўлқин чуқурлигида
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа2-расм. kbr коэффициенти қийматларининг графиклари
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа5. Вертикал деворнинг, ҳисобий сув сатҳидан ҳисобланган эркин тўлқин юзасининг кўтарилиши ёки пасайиши қуйидаги формула орқали аниқланиши лозим:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(2)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
— тўлқиннинг айланавий частотаси;Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
— тўлқиннинг ўртача даври, s;Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
— вақт, s;Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
— тўлқинли рақам;Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
— тўлқиннинг ўртача узунлиги, m.Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаТурғун тўлқинни вертикал деворга таъсирида h мазкур ШНҚнинг 2-формуласи бўйича coswt нинг қуйидаги миқдорлари учун аниқлашнинг уч ҳолатини инобатга олиш лозим:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
4-расм. k4 ва k5 коэффициентлари қийматлари графиклариПредложения по документуПрослушать аудиоПолучить ссылку из элемента документаcoswt =1 — ҳисобланган сатҳдан ηmax, m кўтарилувчи тўлқин чўққисини деворига келишида;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа1>coswt>0 — горизонтал чизиқли тўлқин юкланишининг Pxc, kN/m, максимал қийматида, ҳисобланган сатҳдан hc га кўтарилувчи тўлқин ўркачи учун coswt қуйидаги формула орқали аниқланади:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(3)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаcoswt = -1 ҳисобланган сатҳдан пастда жойлашган тўлқин ётиқлиги учун горизонтал чизиқли тўлқин nt юкланиши Pxt, kN/m, максимал қийматида.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
бўлганда ва бошқа барча ҳолларда мазкур ШНҚнинг 3-формуласи бўйича ўнг томони қиймати 1 дан катта бўлганда кейинги ҳисоблашларда coswt=1 деб қабул қилиш керак.Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа5-расм. k8 ва k9 коэффициентлар қиймати чизмаси
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа6. Турғун тўлқинлар чўққисида ёки саёзлигида чуқур сув зонасида вертикал деворга бўлган юкланишни Рх, kN/m, тўлқин босими эпюраси бўйича қабул қилиш лозим, бунда p миқдор, кPа, z,m чуқурликда қуйидаги формула орқали аниқланиши лозим:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(4)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаr — сув зичлиги, т/m3;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаg — эркин тушишнинг 9,81 m/s2 га тенг бўлган тезланиш;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаz — ( z1=hc; z2=0; z3=d ), m, ҳисобий сатҳдан ҳисобланувчи нуқталар ординатлари;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаz1=hc бўлганда ўркач учун соҳили учун эса z6 = 0 бўлганда р = 0 деб қабул қилиш лозим.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа7. Турғун тўлқинлар чўққисида ёки саёз сув зонасида вертикал деворга бўлган юкланишни Рх, kN/m, тўлқин босими эпюраси бўйича қабул қилиш лозим, бунда p миқдор, кPа, z, m чуқурликда қуйидаги 1-жадвал орқали аниқланиши лозим:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
|
1-жадвал |
|
Нуқталар N |
Нуқталар чуқурлиги z, m |
Тўлқин босими қиймати p, кPa |
|
ўркачда |
||
|
1 |
ηc |
p1 = 0 |
|
2 |
0 |
p2 = k2pgh |
|
3 |
0,25 d |
p3 = k3pgh |
|
4 |
0,5 d |
p4 = k4pgh |
|
5 |
d |
p5 = k5pgh |
|
соҳилда |
||
|
6 |
0 |
p6 = 0 |
|
7 |
ηt |
p7 = pgηi |
|
8 |
0,5 d |
p8 = k8pgh |
|
9 |
d |
p9 = k9pgh |
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаИзоҳ: k2, k3, k4, k5, k8, k9 коэффициент қийматлари 3,4,5-расмлардаги графикларга мувофиқ олиш керак.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа2-§. Вертикал кесимли гидротехника иншоотлари ва уларнинг элементларига (махсус ҳолат) юкланиш ва тўлқинлар таъсирлари
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа8. Гидротехника иншоотининг юқори ҳисобий даражасидан zsup, m, nmax, m, вертикал деворга бўлган тўлқин босими р, кPа мазкур ШНҚнинг 6 ва 7-бандларига мувофиқ олинган босим қийматларини қуйидаги формула орқали аниқланувчи kc коэффициентига кўпайтириш орқали аниқланади:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(5)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа«+» ва «-» белгилари гидротехника иншооти юқори қисмининг ҳисобий сув сатҳидан баланд ёки паст ҳолатига мос келади.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаМазкур ШНҚнинг 5-бандига мувофиқ аниқланган эркин тўлқин сиртининг η, кўтарилиши ёки тушишини хам kc коэффициентига кўпайтириш лозим.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаКўриб чиқилаётган ҳолатдаги горизонтал чизиқли тўлқин юкланиши Pхс, kN/m, тўлқин босими эпюраси майдони бўйича вертикал девор баландлиги чегараларида аниқланиши лозим.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа9. Очиқ акваторий тарафдан тўлқин фронти гидротехника иншоотига α — бурчак остида яқинлашганда, (гидротехника иншоот барқарорлиги ва пойдевор грунтларни мустаҳкамлигини ҳисоблашда) мазкур ШНҚнинг 6, 7-бандларига мувофиқ қабул қилинган вертикал девор ушбу ШНҚнинг 2-жадвалида келтирилган kl коэффициентига кўпайтириш орқали камайтириш лозим, 2-жадвалга мувофиқ
l-секция узунлиги, m — тўлқин узунлиги, m, α — вертикал девор ва тўлқин фронти йўналиши орасидаги бурчак.
l-секция узунлиги, m — тўлқин узунлиги, m, α — вертикал девор ва тўлқин фронти йўналиши орасидаги бурчак.Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа10. Тўсиқ билан ўралган акваторий томондан дифракцияланган тўлқинлардан бўлган горизонтал юкланишни гидротехника иншооти қисмининг нисбий узунлигида
аниқлаш керак. Бунда, тўлқин босимининг р, кPа миқдорлар билан ҳисобий эпюрасини қуйидаги ҳолатларни кўриб чиқиш орқали уч нуқталар бўйича бажарилишига йўл қўйилади:
аниқлаш керак. Бунда, тўлқин босимининг р, кPа миқдорлар билан ҳисобий эпюрасини қуйидаги ҳолатларни кўриб чиқиш орқали уч нуқталар бўйича бажарилишига йўл қўйилади:Предложения по документуПрослушать аудиоПолучить ссылку из элемента документатўлқин тепаси гидротехника иншооти қисми ўртаси билан бириктирилган (ушбу ШНҚнинг 6-а расм):
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(6)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(7)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(8)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документатўлқин ётиқлиги гидротехника иншооти қисми ўртаси билан бириктирилганда (мазкур ШНҚнинг 6-б расм):
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(9)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(10)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(11)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаhdif — мазкур ШНҚнинг 1-иловасига мувофиқ аниқланувчи дифракцияланган тўлқин баландлиги, m;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаkl — sina = бўлганда ушбу ШНҚнинг 2-жадвали бўйича қабул қилинувчи коэффициент.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа6-расм. Дифракцияланган тўлқинларни тўсиб қўйилган акватория томондан вертикал девор ва унинг тубига бўлган босими эпюралари: а — тўлқин ўркачида, б — тўлқин соҳилида
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
|
|
|
|
|
|
2-жадвал |
|
Қисмнинг нисбий узунлиги
|
0,1 |
0,2 |
0,3 |
0,4 |
0,5 ва катта |
||
|
kl коэффициенти |
0,98 |
0,94 |
0,86 |
0,76 |
0,70 |
||
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаИзоҳ. Тўсиб қўйилган акватория томондаги чуқурликда

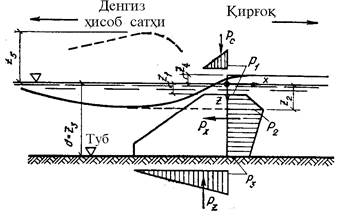

чуқурликда тўлқин босимини нолга тенг деб қабул қилиб, (6-расмга қаранг) тўлқин босимининг учбурчакли эпюрини ясаш керак.
чуқурликда тўлқин босимини нолга тенг деб қабул қилиб, (6-расмга қаранг) тўлқин босимининг учбурчакли эпюрини ясаш керак.Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа11. Гидротехника иншоотининг яхлит девори горизонтал чокларида ҳамда остидаги муаллақлашувчи тўлқин босими чекка нуқталаридаги горизонтал тўлқин босимига ва унинг гидротехника иншооти кенглиги доирасидаги чизиқли ўзгаришидаги қийматларига тенг қилиб олинади (ушбу ШНҚнинг 1 — 6-расмларида келтирилган).
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа12. Вертикал девор олдидаги максимал таг тезлик Vb,max, m/s, (тик тўлқинлар таъсиридан), деворнинг олд ёқидан
масофа остида бўлганда қуйидаги формула орқали аниқланиши лозим:
масофа остида бўлганда қуйидаги формула орқали аниқланиши лозим:Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(12)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаksl — мазкур ШНҚнинг 3-жадвали бўйича қабул қилинувчи коэффициент.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
|
|
|
|
|
3-жадвал |
|
Тўлқин
қиялиги |
8 |
10 |
15 |
20 |
30 |
|
|
ksl коэффициенти |
0,6 |
0,7 |
0,75 |
0,8 |
1 |
|
/h,Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаЮвиб кетмайдиган туб тезликларнинг йўл қўйилувчи қийматлари Vb,adm, m/s, фракциялар йириклиги D, mm бўлган грунт учун қуйидаги 7-расм бўйича қабул қилиниши керак, Vb,max>Vb,adm бўлганда ювилиб кетмасликдан ҳимоя қилиниши лозим.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа7-расм. Ювилиб кетмайдиган таг тезликларнинг йўл қўйиладиган қийматлар графиги
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа13. Бермали массивларга бўладиган муаллақлашувчи тўлқин эпюраси мазкур ШНҚнинг 1-б расмига мувофиқ pbri кPа, ординаталар билан (i=1,2 ёки 3) бўлгандаги аниқланувчи трапеция шаклда қуйидаги формула орқали қабул қилиниши лозим:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
, (13)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабунда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
— девордан массивнинг мувофиқ ёқигача бўлган масофа, m;Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаkbri — ушбу ШНҚнинг 4-жадвали бўйича қабул қилинувчи коэффициент;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаρ f — гидротехника иншооти таглиги сатҳидаги тўлқин босими.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
|
4-жадвал |
|
Нисбий
чуқурлик d/ |
Тўлқинлар
ётиқлигидаги |
|
|
15 ва ундан кам |
20 ва ундан кўп |
|
|
0,27 дан кам |
0,86 |
0,64 |
|
0,27 дан 0,32 гача |
0,60 |
0,44 |
|
0,32 дан ортиқ |
0,30 |
0,30 |
/h
коэффициент kbrПредложения по документуПрослушать аудиоПолучить ссылку из элемента документа3-§. Вертикал кесимли гидротехника иншоотларига парчаланувчи ва қирғоққа урилувчи тўлқинлардан бўладиган юкланишлар
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа14. Очиқ акватория томонидан парчаланувчи тўлқинлар таъсирига гидротехника иншоотларини ҳисоблаш берма юқорисида бўлган dbr<1,25h ва тубигача бўлган чуқурликда dbr³1,5 h қуйидаги 8-расмга мувофиқ амалга оширилиши лозим.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа8-расм. Парчаланувчи тўлқинларнинг вертикал деворига ва унинг тубига берган босими эпюраси
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПарчаланувчи тўлқинлардан бўлган горизонтал чизиқли юкланишни Pхс, kN/m, ён томондан бўладиган тўлқин босимининг эпюра юзаси бўйича қабул қилиш лозим, бунда z, m ординатлар қийматлари учун p, кPа қийматларни қуйидаги формулалар бўйича аниқлаш лозим:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаz1 = -h, p1 = 0; (14)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаz2 = 0, p2 = 1,5pgh; (15)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаz3 = df,
(16)
(16)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПарчаланувчи тўлқинлардан бўлган вертикал чизиқли юкланишни Pzc, kN/m, муаллақлашувчи тўлқин босими эпюра юзасига тенг деб қабул қилиниши ҳамда қуйидаги формула бўйича аниқланиши керак:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(17)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаμ — 5-жадвал бўйича қабул қилинувчи коэффициент.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПарчаланувчи тўлқинлар бўлганда вертикал девор олдидаги берма юзасидан сувнинг максимал тезлиги Vf,max, m/s қуйидаги формула орқали аниқланиши лозим:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(18)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
|
|
|
5-жадвал |
|
|
≤ 3 |
5 |
7 |
9 |
|
μ коэффициенти |
0,7 |
0,8 |
0,9 |
1,0 |
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа15. Очиқ акватория томондан қирғоққа урилувчи тўлқинлар таъсири остидаги гидротехника иншоотлар ҳисоби, туби девор билан уланган қисмининг камида 0,5

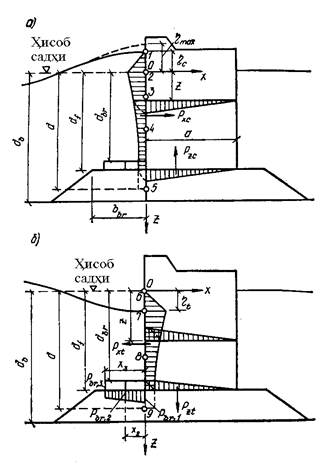

m узунлик бўйича db<dcr чуқурлик остида амалга оширилиши лозим (9-расм), бунда қирғоққа урилувчи максимал тўлқин чўққисининг ҳисобланган сатҳдан кўтарилиши nc,sur, m, қуйидаги формула бўйича аниқланади:
m узунлик бўйича db<dcr чуқурлик остида амалга оширилиши лозим (9-расм), бунда қирғоққа урилувчи максимал тўлқин чўққисининг ҳисобланган сатҳдан кўтарилиши nc,sur, m, қуйидаги формула бўйича аниқланади:Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(19)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаhsur — қирғоққа урилувчи тўлқин баландлиги, m;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаdcr — критик чуқурлик, m.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа9-расм. Вертикал девор ва унинг тубига қирғоққа урилувчи тўлқинлар босими эпюраси:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаа — туб сатҳидаги тўшама усти билан,
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаб — тўшама тубининг юқориси билан
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаҚирғоққа урилувчи тўлқинлардан бўлган горизонтал чизиқли юкланишни Pxc, kN/m, ён томон тўлқин босими эпюраси юзаси бўйича қабул қилиниши, бунда р қийматлар, кPа, z, m, ординатлар қиймати учун қуйидаги формула орқали аниқланиши лозим:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаz1 = -hzur, p1 = 0; (20)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа

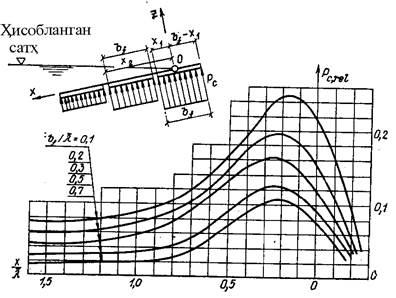

, p2 = 1,5pgh; (21)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаz3 = -df,
, (22)
, (22)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
— қирғоққа урилувчи тўлқин узунлиги, m.Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаҚирғоққа урилувчи тўлқинлардан бўлган вертикал чизиқли юкланишни Pzc, kN/m, муаллақлашувчи тўлқин босими (р3 баландлик билан) эпюраси юзасига тенг қилиб олинади ва қуйидаги формула орқали аниқланади:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(23)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаОчиқ акватория томондан вертикал девор олдидаги қирғоққа урилувчи тўлқиннинг максимал туб тезлиги Vb,max, m/s қуйидаги формула орқали аниқланиши лозим:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(24)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа16. I ва II синф гидротехника иншоотларига парчаланувчи ва қирғоққа урилувчи тўлқин таъсирларидан бўлган юкланишларни, лаборатория тадқиқотлари ёки динамик услублар ҳисоби асосида аниқланиши лозим.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа4-§. Қия гидротехника иншоотларига юкланиш ва тўлқинларнинг таъсирлари
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа17. Тўлқинлар қиялигига бўлган орқага қайтиши баландлигини hrun, m, қуйидаги формула орқали аниқланиши лозим:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаhrun = krkpkspkrunkikαh1% (25)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаh1фоиз — тизимда 1 фоиз таъминланиш билан тўлқинлар баландлиги;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаkr ва kp — ушбу ШНҚнинг 6-жадвал бўйича қабул қилинувчи қияликнинг ғадир-будирлиги ва ўтказувчанлиги;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаksp — мазкур ШНҚнинг 7-жадвали бўйича қабул қилинувчи коэффициент;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаkrun — ушбу ШНҚнинг 10-расми графиклари бўйича қабул қилинувчи, гидротехника иншооти олдидаги сув чуқурлиги d ва тўлқин ётиқлигига боғлиқ
коэффициент.
коэффициент.Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаҚавссиз кўрсатилган `ld /h1фоиз катталик қийматлари d ³ 2h1фоиз ҳолат учун тегишлидир.

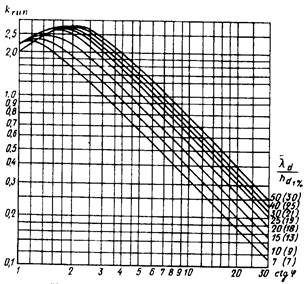

Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаГидротехника иншооти олдидаги d < 2h1фоиз чуқурликда krun коэффициентни d = 2h1фоиз чуқурликда аниқланувчи ва `ld/h1фоиз катталик ушбу ШНҚнинг 10-расмида қавслар ичида келтирилган`ld қиймат бўйича қабул қилинади.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
|
|
6-жадвал |
|
Қияликни маҳкамлаш конструкцияси |
Нисбий ғадир-будирлик r/h1фоиз, |
kr коэффициенти |
kp коэффициенти |
|
Бетон (темир-бетон) плиталар билан |
- |
1 |
0,9 |
|
Тош-шағалли, тошли ёки бетонли (темир-бетонли) блоклар билан маҳкамлаш |
0,002 дан кам |
1 |
0,9 |
|
0,005 — 0,01 |
0,95 |
0,85 |
|
|
0,02 |
0,9 |
0,8 |
|
|
0,05 |
0,8 |
0,7 |
|
|
0,1 |
0,75 |
0,6 |
|
|
0,2 дан катта |
0,7 |
0,5 |
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаҒадир-будирлик хусусиятли ўлчамини r, m маҳкамлаш материали доначалари ўртача диаметрининг ёки бетон (темир-бетон) блоклар ўртача ўлчамига тенг қилиб олиниши керак.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
|
|
7-жадвал |
|
ctg j қиймати |
1-2 |
3-5 |
5 дан катта |
|
ksp коэффициент шамол тезлиги Vw, m/s: |
|
|
|
|
20 m/s ва катта |
1,4 |
1,5 |
1,6 |
|
10 m/s |
1,1 |
1,1 |
1,2 |
|
5 ва ундан кам |
1 |
0,8 |
0,6 |
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаИзоҳ: φ — қияликни горизонтга бўлган нишаби бурчаги, градус (°).
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
|
|
|
|
|
8-жадвал |
|
|
Орқага кетиш бўйича таъминланиш i,фоиз |
0,1 |
1 |
2 |
5 |
10 |
30 |
50 |
|
ki коэффициенти |
1,1 |
1,0 |
0,96 |
0,91 |
0,86 |
0,76 |
0,68 |
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаki — мазкур ШНҚнинг 8-жадвали бўйича қабул қилинувчи орқага қайтиши бўйича таъминланиш коэффициенти.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаka — ушбу ШНҚнинг 9-жадвали бўйича сув қирқими ва тўлқин кўлами орасидаги a бурчакка боғлиқ равишда қабул қилинувчи коэффициент.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа10-расм. krun коэффициенти қийматлари графиги
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
|
|
|
|
|
|
9-жадвал |
|
α, бурчаги қиймати, град |
0 |
10 |
20 |
30 |
40 |
50 |
60 |
|
ka коэффициенти |
1 |
0,98 |
0,96 |
0,92 |
0,87 |
0,82 |
0,76 |
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаИзоҳ: Қумли ва шағалли соҳил бўйларидаги тўлқинларнинг қайтиш қалинлигини аниқлашда, соҳил бўйининг бўрон пайтида қиялиги ўзгаришини ҳисобга олиш лозим.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаСув сатҳи чизиғида соҳил бўйининг энг кўп пасайишини қирғоқда энг катта тўлқин қайтиши баландлигигача ноль қийматга келтирилган ҳолда 0,3h деб қабул қилинади, сув остида эса d = dcr, m, чуқурликкача, ювилувчи грунтлар учун ёки d = dcr,u, m — ювилиб кетмайдиган грунтлар учун (бунда h, dcr ва dcr,u — мос равишдаги тўлқин баландлиги, биринчи ва охирги бузилиш устунлардаги сувнинг чуқурлиги, m).
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа18. Монолит ёки йиғма плиталар билан маҳкамланган 1,5<ctgφ<5 остидаги қиялик устига таъсир этувчи тўлқин босими эпюраси ушбу ШНҚнинг 11-расми бўйича қабул қилиниши лозим. Бунда, максимал ҳисобланган тўлқин босими Pd, кPа қуйидаги формула орқали аниқланади:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаpd=ks kf prel ρgh, (26)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаks — қуйидаги формула орқали аниқланувчи коэффициент:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(27)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаkf — мазкур ШНҚнинг 10-жадвали бўйича аниқланувчи коэффициент;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаprel — 2-нуқтадаги қияликка таъсир этувчи максимал нисбий тўлқин босими (мазкур ШНҚнинг 11-расми) бўлиб, ушбу ШНҚнинг 11-жадвали бўйича ёки қуйидаги формула бўйича қабул қилинади:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа11-расм. Плиталар билан маҳкамланган қияликка бўлган максимал ҳисобланган тўлқин босимининг эпюраси
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
|
|
|
|
|
10-жадвал |
|
Тўлқин ётиқлиги |
10 |
15 |
20 |
25 |
35 |
|
|
kf коэффициенти |
1 |
1,15 |
1,3 |
1,35 |
1,45 |
|
/hПредложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
|
|
|
|
|
|
11-жадвал |
|
|
Тўлқин баландлиги, h, m |
0,5 |
1 |
1,5 |
2,0 |
2,5 |
3,0 |
3,5 |
≥4 |
|
Максимал нисбий тўлқин босими, prel |
3,7 |
2,8 |
2,3 |
2,1 |
1,9 |
1,8 |
1,75 |
1,7 |
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаМаксимал ҳисобланган тўлқин босими Pd билан босилувчи 2-нуқта ординатаси z2, m, қуйидаги формула орқали аниқланиши лозим:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(28)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаА ва В параметрлари қуйидаги формула орқали аниқланувчи катталиклардир:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(29)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(30)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаҚияликка бўлган тўлқин қайтиши баландлигига мувофиқ келувчи z3, m ордината ушбу ШНҚнинг 7-бандига асосан аниқланиши лозим.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа2 — нуқтадан юқори ва паст бўлган маҳкамланган қиялик қисмларида (мазкур ШНҚнинг 11-расм), тўлқин босими эпюраси ординаталар қийматлари р, кPа қуйидаги масофаларда қабул қилиниши лозим, m:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаl1 = 0,0125 Lφ ва l3 = 0,0265 Lφ p = 0,4 pd бўлганда;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаl1 = 0,0325 Lφ ва l4 = 0,0675 Lφ p = 0,1 pd бўлганда;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(31)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаҚияликка маҳкамланган плиталар устидаги тўлқин босимига қарши босим эпюраси ординатлари Pc, кPа, қуйидаги формула орқали аниқланиши керак:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаPc=ks kf pc,rel ρgh, (32)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаpc,rel — ушбу ШНҚнинг 12-расми бўйича қабул қилинувчи нисбий тўлқин қарши босими.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа19. Мураккаб шаклга эга бўлган қиялик кесимли гидротехника иншоотлари учун (берма ва ўзгарувчан нишаблар) тўлқин қайтиш баландлиги hrun ва қияликларга маҳкамланган тўлқин юкланишлари лаборатория тадқиқотлари маълумотлари бўйича аниқланиши керак.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа20. Қия кесимли гидротехника иншоотларини ва бузиб олинган тош, оддий ва шаклдор бетон ёки темир-бетон блоклардан маҳкамланган қияликларни лойиҳалаштиришда алоҳида элемент массасини m ёки mz, т, қуйидагича аниқланиши лозим:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документатош ёки блокнинг гидротехника иншооти юқорисидан z=0,7h чуқурликкача бўлган қисмида жойлашганда қуйидаги формула орқали:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(33)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа12-расм. Нисбий тўлқин қаршилигини аниқлаш учун графиклар
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаz>0,7h қуйидаги формула бўйича:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(34)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабунда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаkfr — ушбу ШНҚнинг 12-жадвалидан
бўлганда, шунингдек мураккаб қирқимдаги kfr коэффициент бўлиб, тажриба маълумотлари бўйича аниқланади;
бўлганда, шунингдек мураккаб қирқимдаги kfr коэффициент бўлиб, тажриба маълумотлари бўйича аниқланади;Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаrm — мустаҳкамловчи материал зичлиги, t/m3.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
|
12-жадвал |
|
Ўрнатиш элементлари |
kfr коэффициенти |
|
|
уюлган ҳолатда |
ётқизилган ҳолатда |
|
|
Тош |
0,025 |
- |
|
Оддий бетон блоклар |
0,021 |
- |
|
Тетрапод ва бошқа шаклдор блоклар |
0,008 |
0,006 |
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа21. Қияликларни сараланмаган тош ётқизишлар билан маҳкамлаш (тоғ массаси билан) тўлқин баландлигининг кўпи билан 3,0 m бўлганда, агар қияликнинг ётиқлиги ctgφ<5 ва ctgφ>5 бўлганда 3,5 m дан катта бўлмаганда йўл қўйилади. Бундай маҳкамлашни лойиҳалашда тош ётқизишлар турли хил ўлчамдаги фракциялардан

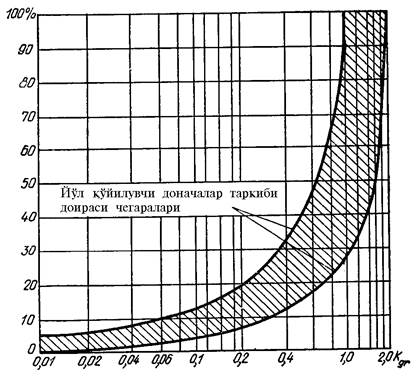

ва бундан майдаси ётқизишларда умумий материаллар миқдорининг i фоизни ташкил қилади, mi — алоҳида тошларнинг i-фракциясининг массаси, t, Тошнинг ҳисобий массасини m ушбу ШНҚнинг 20-банди бўйича аниқланади.
ва бундан майдаси ётқизишларда умумий материаллар миқдорининг i фоизни ташкил қилади, mi — алоҳида тошларнинг i-фракциясининг массаси, t, Тошнинг ҳисобий массасини m ушбу ШНҚнинг 20-банди бўйича аниқланади.Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаЁтиқлиги
чегарасида бўлган қияликларда, гранулометрик таркибни хусусиятловчи ва i — фракциянинг ҳар қайсиси учун аниқланувчи kgr,i параметрнинг қийматлари қуйидаги формула орқали аниқланади:
чегарасида бўлган қияликларда, гранулометрик таркибни хусусиятловчи ва i — фракциянинг ҳар қайсиси учун аниқланувчи kgr,i параметрнинг қийматлари қуйидаги формула орқали аниқланади:Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(35)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаD — ҳисобланувчи масса m га мос келувчи ҳисобланувчи диаметр бўлиб, қуйидаги 13-расмда штрихланган зона орқали аниқланувчи оралиқ ичида бўлиши лозим. Қияликлар ётиқлиги ctgj < 3 бўлганда, лаборатория тадқиқотлар ўтказилиши лозим.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа13-расм. Қияликларни маҳкамлаш учун сараланмаган тош ётқизишни йўл қўйилувчи донавий таркибини аниқлаш графиги
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа22. Сараланмаган турли доначалик тош ётқизишлар орқали маҳкамланган қияликлар ётиқлиги ctgφ> 5 шароитида тошнинг шамол тўлқинлари таъсиридан бўлган чегаравий мувозанат ҳолатига мувофиқ келувчи ҳисобий тош массасини m, т,
бўлганда ҳосил қилинган натижаларни мазкур ШНҚнинг 13-жадвали бўйича аниқланувчи
коэффициентга кўпайтириш билан ушбу ШНҚнинг 33-формуласи орқали аниқланиши зарур.
бўлганда ҳосил қилинган натижаларни мазкур ШНҚнинг 13-жадвали бўйича аниқланувчи коэффициентга кўпайтириш билан ушбу ШНҚнинг 33-формуласи орқали аниқланиши зарур.Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
|
|
|
|
|
|
13-жадвал |
|
ctgφ |
6 |
8 |
10 |
12 |
15 |
||
|
|
0,78 |
0,52 |
0,43 |
0,25 |
0,2 |
||
/h ≥ 10 бўлганда, kφ, коэффициентПредложения по документуПрослушать аудиоПолучить ссылку из элемента документаDi ³ D ўлчамли фракцияларнинг минимал таркиби қуйидаги 14-жадвалга мувофиқ қабул қилиниши лозим.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
|
|
|
14-жадвал |
|
Турли доначалик коэффициенти D60/D10 |
5 |
10 |
20 |
40 — 100 |
|
Di ³ D ўлчамли фракциялар минимал миқдори, фоиз (оғирлик бўйича) |
50 |
30 |
25 |
20 |
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа4-боб. Силлиқ тўсиқларга ва очиқ гидротехника иншоотларига тўлқинлардан юкланишлар
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа1-§. Вертикал силлиқ тўсиқларга тўлқинлардан юкланишлар
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа23. d > dст бўлганда кўндаланг ўлчамлари
ва
(ушбу ШНҚнинг 14-a расм) бўлган вертикал силлиқ тўсиққа таъсир қилувчи тўлқинлар максимал Qmax, kN кучини, тўсиқнинг тўлқиннинг энг нисбий юқорисига
турли хил ҳолатларида олинадиган бир қатор қийматларидан қуйидаги формула орқали аниқланади:
ва (ушбу ШНҚнинг 14-a расм) бўлган вертикал силлиқ тўсиққа таъсир қилувчи тўлқинлар максимал Qmax, kN кучини, тўсиқнинг тўлқиннинг энг нисбий юқорисига турли хил ҳолатларида олинадиган бир қатор қийматларидан қуйидаги формула орқали аниқланади:Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(36)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа14-расм. Силлиқ тўсиқларга бўладиган тўлқин юкланишларини аниқлаш чизмалари: а — вертикал, б — горизонтал
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаQi,max ва Qv,max — kN, мувофиқ равишда тўлқинлар таъсиридаги кучнинг инерцион ва тезлик компонентлари бўлиб, қуйидаги формула орқали аниқланади:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(37)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(38)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаdi ва dv — мазкур ШНҚнинг 15-расми, 1 ва 2-жадвалига мувофиқ равишда қабул қилинувчи, тўлқинлар таъсирларидан бўлган максимал кучнинг инерцион ва тезлик компонетларининг мужассамлик коэффициенти;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаh ва l — ушбу ШНҚнинг 1-иловасининг 4-бандига мувофиқ қабул қилинувчи ҳисобий тўлқиннинг баландлиги ва узунлиги;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаa — тўлқин нури бўйича тўсиқ ўлчами, m;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаb — тўлқин нури бўйича нормал бўйича тўсиқ ўлчами, m;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаD — юмалоқ кесимли тўсиқ диаметри, m;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаkv — ушбу ШНҚнинг 15-жадвали бўйича қабул қилинувчи коэффициент;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаai ва av — мазкур ШНҚнинг 16-расм а ва б чизмалари бўйича қабул қилинувчи чуқурли kN нинг инерцион ва тезлик коэффициенти;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаbi ва bv — ушбу ШНҚнинг 17-расми бўйича қабул қилинувчи, кўндаланг кесими доира, эллипс ва тўғри бурчакли учбурчак шаклида бўлган тўсиқ шакли инерцион ва тезлик коэффициенти.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
|
|
|
|
|
15-жадвал |
|
|
Тўсиқнинг нисбий ўлчами a/l,b/l,D/l |
0,05 |
0,1 |
0,15 |
0,2 |
0,25 |
0,3 |
0,4 |
|
kv коэффициенти |
1 |
0,97 |
0,93 |
0,86 |
0,79 |
0,70 |
0,52 |
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаИзоҳ: икки боши очиқ гидротехника иншоотлари ёки алоҳида турадиган силлиқ тўсиқларни тўлқинлардан бўладиган юкланишларини ҳисоблаш, уларнинг юзаларининг ғадир-будирлигини ҳисобга олган ҳолда амалга оширилиши лозим.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаКоррозия ва тирик организмлар (органика) таъсирларини камайтириш бўйича тажрибавий маълумотлар мавжуд бўлганда, шаклнинг коэффициентлари қуйидаги формулалар орқали аниқланиши керак:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаβv = Cv; (40)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаCi ва Cv — инерцион ва тезлик қаршиликлари коэффициентларининг аниқланган тажрибавий қийматлари;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документатўлқинлар силлиқ тўсиқларга бурчак остида келганда (эллипс ёки тўғри бурчакли учбурчак кесимда) шакл коэффициентини аниқлаш уларнинг бош ўқлар бўйича қийматлари орасидаги интерполяция орқали аниқланишига йўл қўйилади;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа

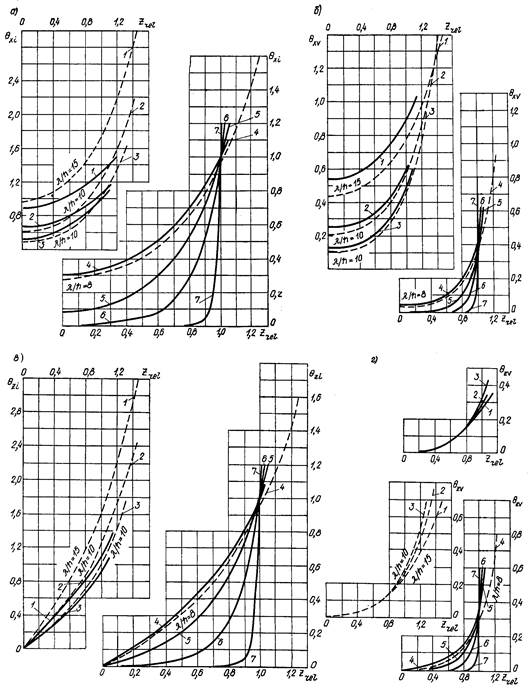

қиймат бўлганда вертикал силлиқ тўсиққа максимал таъсир этувчи тўлқин кучини
қиймат бўлганда эса Qmax=Qv,max. бошқа ҳолларда Qmax ни мазкур ШНҚнинг 36-формуласи орқали турли æ ларда олинган бир қатор қийматлардан аниқланади.Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа15-расм. Инерцион (1-чизма) ва тезлик δv (2-чизма) мужассамлик коэффициентлар қийматларининг тўлқин кучи компоненти таъсиридаги графиги
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа16-расм. Чуқурликнинг инерцион ai ва тезлик av коэффициентлари қийматлари графиги
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа17-расм. Инерцион bi ва тезлик bv шакл коэффициентлари қийматлари графиклари (эллипсли тўсиқлар учун — туташ чизиқлар, призма шакли тўсиқлар учун эса штрихли чизиқлар) a/b га боғлиқ равишда (Q, q ва Pх учун) ёки b/a (Pz учун) 1 — ғадир-будир эллипс шаклли тўсиқ учун, 2 — силлиқ тўсиқ учун, 3 — сув ости ғадир-будир ва сув усти қисми силлиқ вертикал эллипс шакли тўсиқлар учун
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа24. z, m, чуқурликдаги вертикал силлиқ тўсиққа q, kN/m тўлқинлардан бўладиган, тўлқинлар таъсирининг максимал кучи остида Qmax (мазкур ШНҚнинг 14-а расм) бўлишидаги чизиқли юкланиш қуйидаги формула орқали аниқланади:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(41)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаqi,maх ва qv,maх қуйидаги формулалар орқали аниқланувчи тўлқинлардан бўлган максимал чизиқли юкланишнинг инерцион ва тезлик компонентлари, кН/m:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(42)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(43)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа

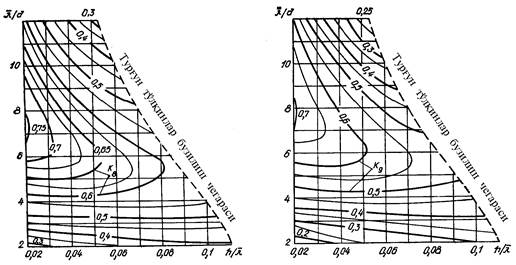

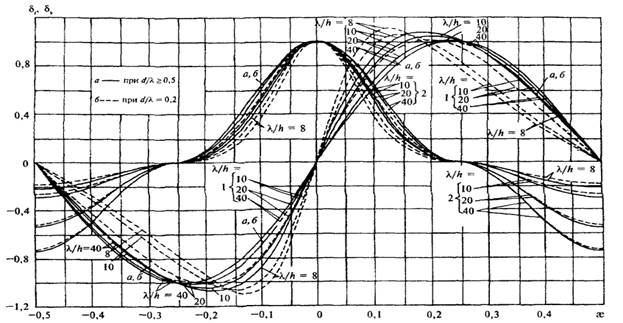

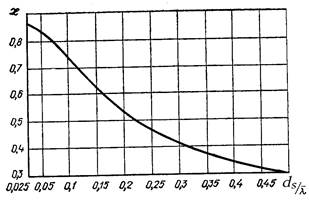

мос равишда мазкур ШНҚнинг 18-расмнинг 1 ва 2-графикларидан, x қийматида ушбу ШНҚнинг 23-бандига мувофиқ қабул қилинган тўлқинлардан бўладиган чизиқли юкланишнинг инерцион ва тезлик компонентларининг мужассамлик коэффициентлари.Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаqxi ва qxv — тўлқинлардан бўладиган чизиқли юкланиш коэффициентлари бўлиб, мазкур ШНҚнинг 19-расмининг а ва б чизмалари бўйича нисбий чуқурликнинг
қийматлари бўйича қабул қилинади.
қийматлари бўйича қабул қилинади.Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа18-расм. Инерцион dxi (1-чизма) ва тезлик dxv (2-чизма) компонентлари тўлқинлардан бўладиган горизонтал чизиқли мужассамлик коэффициентлари қийматларининг чизмаси
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа25. Ҳисобланган сатҳ устидан тўлқинланган сатҳнинг ортиши n, m, қуйидаги формула орқали аниқланиши лозим:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаn = nrel h, (44)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаhrel — 20-расм бўйича аниқланувчи тўлқинланган сатҳнинг нисбий ортиши.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаЎртача тўлқин чизиғининг ҳисобланган сатҳдан Dd, m, ортиши қуйидаги формула бўйича аниқланиши лозим:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
, (45)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаhc,rel — 20-расм бўйича χ = 0 қийматда аниқланувчи тўлқин чўққисининг нисбий ортиши.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа26. Тўлқин чўққисига нисбатан исталган ҳолда жойлашган, вертикал силлиқланган тўсиққа
m, бўлган тўлқин юкланишлари Q ва q мазкур ШНҚнинг 36 ва 41-формулалари орқали аниқланиши керак. Бунда,

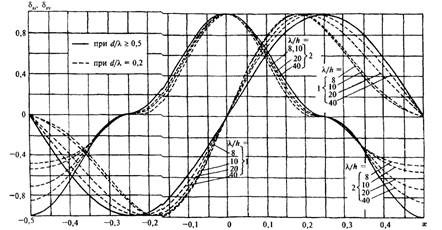

коэффициентлари мазкур ШНҚнинг 15-расмининг 1 ва 2-графигидан,
ушбу ШНҚнинг 18-расмнинг 1 ва 2-графикларига мувофиқ қабул қилиниши лозим (белгиланган χ = x/λ қиймат учун).
m, бўлган тўлқин юкланишлари Q ва q мазкур ШНҚнинг 36 ва 41-формулалари орқали аниқланиши керак. Бунда, коэффициентлари мазкур ШНҚнинг 15-расмининг 1 ва 2-графигидан, ушбу ШНҚнинг 18-расмнинг 1 ва 2-графикларига мувофиқ қабул қилиниши лозим (белгиланган χ = x/λ қиймат учун).Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа19-расм. qxi, qxv, qzv тўлқинлардан бўлган чизиқли юкланиш коэффициентлари графиклари, d/l бўлганда, 1) 0,1, 2) 0,15, 3) 0,2, 4) 0,3, 5) 0,5, 6) 1, 7) 5 ва l/h = 40 — туташ чизиқлар, l/h = 8-15 — штрихли чизиқлар
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа27. Ҳисобий сув сатҳидан вертикал силлиқланган тўсиқнинг тўлқинлар таъсиридаги максимал куч Qmax юкланадиган нуқтасига бўлган масофа ZQ,max, m, қуйидаги формула орқали аниқланиши зарур:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
, (46)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаdi ва dv — ушбу ШНҚнинг 15-расмининг 1 ва 2-чизмаларидан χ нинг Qmax га мувофиқ келишидаги қабул қилинувчи коэффициентлар;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаZQ,i ва ZQ,v — мувофиқ равишда инерцион ва тезлик кучлари, m компонентлари таъсир этувчи нуқталар ординатлари бўлиб қуйидаги формулалар орқали аниқланади:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПредложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаzi,rel ва zv,rel — инерцион ва тезлик кучлари компонентлари таъсир этувчи нуқталарнинг нисбий ординатлари бўлиб, мазкур ШНҚнинг 21-расми графиклари бўйича қабул қилинади;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаmi ва mv — мазкур ШНҚнинг 22-расми чизмалари бўйича қабул қилинувчи фаза инерцион ва тезлик коэффициентлари.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа20-расм. hrel коэффициент қийматлари графиги 1 — d/l=0,5 ва l/h=40 бўлганда, 2 — d/l =0,5 ва l/h =20, d/l =0,2 ва l/h=40 бўлганда, 3 — d/l =0,5 ва l/h =10 бўлганда, шунингдек d/l =0,2 ва l/h=20 бўлганда, 4 — d/l =0,2 ва l/h=10 бўлганда коэффициентлар 15-расмнинг 1 ва 2-чизмалари бўйича, dxi ва dxv эса 18-расмнинг 1 ва 2-чизмалари бўйича c=x/l берилган қиймат учун аниқланади
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа21-расм. Нисбий ординатлар миқдорлари графиги 1-zi,rel ва 2-zv,rel
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа22-расм. Фаза инерцион mi ва тезлик mv коэффициенти графиги
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаҲисоб сатҳидан Q куч таъсир этувчи нуқтагача x нинг тўлқин ўркачидан тўсиққача бўлган масофани zQ мазкур ШНҚнинг 46-формула бўйича аниқланади, бунда di ва dv коэффициентлар мазкур ШНҚнинг 15-расмнинг 1 ва 2-графикларига мувофиқ берилган c=x/l қиймат учун қабул қилиниши лозим.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа2-§. Горизонтал силлиқ тўсиққа тўлқинлардан бўлган юкланишлар
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа28. Pmax, kN/m тўлқинлардан тенг таъсир этувчи чизиқли юкланишнинг максимал қийматини, кўндаланг кесими ўлчамлари
m бўлган ва zc ≥ b, бироқ
ва
бўлгандаги горизонтал силлиқ тўсиққа бўлган таъсири қуйидаги формула орқали аниқланиши лозим. (ушбу ШНҚнинг 14-б расм):
m бўлган ва zc ≥ b, бироқ ва бўлгандаги горизонтал силлиқ тўсиққа бўлган таъсири қуйидаги формула орқали аниқланиши лозим. (ушбу ШНҚнинг 14-б расм):Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(49)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаикки ҳолатлар учун:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документамаксимал ташкил этувчи горизонтал чизиқли юкланишни Px,max, kN/m, вертикал чизиқли ташкил этувчи юкланишнинг тегишли қийматида Pz, kN/m;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документамаксимал вертикал ташкил этувчи чизиқли юкланиш Pz,max, kN/m, унга мувофиқ равишдаги чизиқли юкланишнинг Px, kN/m, горизонтал ташкил этувчиси қийматида.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаТўлқин чўққисидан тўсиқ марказигача бўлган масофа x, m, максимал чизиқли юкланишлар таъсирида Px,max ва Pz,max, c=x/l нинг нисбий катталигида ушбу ШНҚнинг 18 ва 23-расмларига мувофиқ қабул қилинади.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа23-расм. Тўлқинлардан, вертикал чизиқли юкнинг инерцион δzi (1-графиклар) ва тўлиқ компонентларини йиғиндиси коэффициентлари қиймати графиги δzv — (2-графиклар)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа29. Тўлқинлардан бўладиган чизиқли юкланишнинг горизонтал ташкил этувчиси максимал қийматининг Px,max, kN/m, горизонтал силлиқ тўсиққа таъсири æ нинг турли қийматларида қабул қилинувчи бир қатор катталиклардан қуйидаги формула бўйича аниқланади:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаPx,max=Pxi δxi+Pxv δxv, (50)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаPxi, Pxv — тўлқинлардан бўлган чизиқли юкланишнинг горизонтал ташкил этувчилари инерцион ва тезлик компонентлари бўлиб, kN/m қуйидаги формулалар бўйича аниқланади:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(51)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(52)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаdxi ва dxv — тўлқинлардан бўлган чизиқли юкланишнинг инерцион ва тезлик компонентлари мужассамлик коэффициентлари бўлиб, ушбу ШНҚнинг 18-расмининг 1 ва 2-чизмалари бўйича мос равишда ушбу ШНҚнинг 23-бандидаги х қийматларида қабул қилинади;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
— ифодалар ҳам мазкур ШНҚнинг 24-банди келтирилган;Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаbi ва bv — мазкур ШНҚнинг 17-расми графикларига мувофиқ a/b горизонтал ва b/a вертикал юкланиш қиймати учун қабул қилинади, кўндаланг кесим айлана, эллипс ва тўғри тўртбурчак шаклидаги тўсиқнинг инерцион ва тўлиқ коэффициенти.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа30. Горизонтал силлиқ тўсиққа Pz,max, kN/m, тўлқинлардан бўладиган чизиқли юкланишнинг вертикал ташкил этувчиси максимал қийматини χ нинг турли қийматларида олинувчи бир қатор катталикларида, қуйидаги формула бўйича аниқланиши лозим:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаPz,max=Pzi δxi + Pzv δzv, (53)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаPzi ва Pzv — тўлқинлардан бўлган чизиқли юкланишнинг вертикал ташкил этувчилари инерцион ва тезлик компонентлари бўлиб, kN/m, қуйидаги формулалар орқали аниқланади:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(54)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(55)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаdzi ва dzv — инерцион ва тезлик мужассамлик коэффициенти бўлиб, мазкур ШНҚнинг 23-расми 1 ва 2-графиклари бўйича χ нинг мазкур ШНҚнинг 23-бандига мувофиқ қийматларида қабул қилинади;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаqzi ва qzv — тўлқинлардан бўлган чизиқли юкланиш коэффициенти бўлиб, мос равишда мазкур ШНҚнинг 19-расми в ва г графиклари бўйича нисбий ординаталар қийматларида қабул қилинади:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаβi ва βv — ифодалар мазкур ШНҚнинг 29-банди каби бўлади.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа31. Тўлқин чўққисига нисбатан исталган ҳолатда x жойлашган горизонтал силлиқ тўсиққа тўлқинлардан бўладиган чизиқли юкланишни ташкил этувчи горизонтал Px, kN/m ёки Pz, kN/m ларнинг қийматлари мос равишда мазкур ШНҚнинг 50 ёки 53-формулалари орқали аниқланиши, бунда,

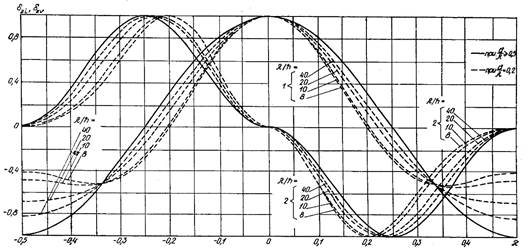

мужассамлик коэффициентлари мазкур ШНҚнинг 18 ва 23-расмларидаги графиклар бўйича
берилган қийматлар каби қабул қилинади.
мужассамлик коэффициентлари мазкур ШНҚнинг 18 ва 23-расмларидаги графиклар бўйича берилган қийматлар каби қабул қилинади.Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа32. Тўлқинлардан бўладиган тенг таъсир этувчи чизиқли юкланишлар максимал қиймати Pmax, kN/m нинг тубда ётувчи цилиндрик тўсиққа таъсири мазкур ШНҚнинг 14-б расмига кўра унинг диаметри
m мазкур ШНҚнинг 49-формуласи бўйича мазкур ШНҚнинг 28-бандида келтирилган ҳолат учун аниқланиши лозим.
m мазкур ШНҚнинг 49-формуласи бўйича мазкур ШНҚнинг 28-бандида келтирилган ҳолат учун аниқланиши лозим.Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа33. Тубда ётувчи цилиндрик тўсиққа таъсир этувчи максимал горизонтал Px,max, kN/m, ва мос равишдаги вертикал Pz, kN/m тўлқинлардан бўлган чизиқли юкланиш проекциялари қуйидаги формулалар орқали аниқланиши лозим:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаPx,max=Pxiδxi+Pxvδxv; (56)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(57)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаPxi ва Pxv — тўлқинлардан бўлган чизиқли юкланишнинг kN/m, горизонтал ташкил этувчисининг мос равишдаги инерцион ва тезлик компонентлари бўлиб, қуйидаги формула орқали аниқланади:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(58)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(59)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
— ифодалар ушбу ШНҚнинг 29-банди каби.Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаТўлқинлардан бўлган чизиқли юкланишнинг максимал вертикал Px,max, kN/m ва мос равишда горизонтал Px, kN/m проекциялари
тенг деб олиниши лозим.
тенг деб олиниши лозим.Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа3-§. Вертикал силлиқ тўсиққа парчаланувчи тўлқинлардан бўладиган юкланишлар
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа34. Диаметри D ≤ 0,4dcr, m бўлган вертикал цилиндрик тўсиққа, парчаланувчи (бузилувчи) тўлқинларнинг таъсиридан Qcr,max, kN, максимал кучини, тўлқин ўркачидан бир қатор ҳолатлари учун ҳосил қилинган тўлқинлар таъсирлари кучининг айрим қийматлари бўйича (24-а расм) 0,1x/dt, оралиқда x/dt=0 дан бошлаб аниқланиши, бунда x — парчаланувчи тўлқин ўркачидан вертикал цилиндрик тўсиқ ўқигача бўлган масофа ҳисобланади.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаЦилиндрик тўсиқнинг тўлқин чўққисига нисбатан исталган ҳолати учун тўлқинлар таъсир кучи Qcr, kN қуйидаги формула орқали аниқланади:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаQcr = Qi,cr + Qv,cr, (60)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаQi,cr ва Qv,cr — парчаланувчи тўлқинлар таъсирида бўлган кучларнинг инерцион ва тезлик компонентлари kN бўлиб қуйидаги формулалар орқали аниқланади:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(61)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(62)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаdt — тўлқин этаги остидаги сув чуқурлиги m:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаdt = dcr — (hsur — ηс,sur) (63)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документага тенг деб олинади (ушбу ШНҚнинг 24-а расмида келтирилган);
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаhsur £ 0,8
шартга риоя қилиниши билан саёз сув доирасидаги тўлқиннинг биринчи бор ёпирилишидаги (шаклини ўзгартирган) тўлқин баландлиги, m;
шартга риоя қилиниши билан саёз сув доирасидаги тўлқиннинг биринчи бор ёпирилишидаги (шаклини ўзгартирган) тўлқин баландлиги, m;Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаηс,sur — тўлқин чўққисини сувнинг ҳисоб сатҳидан кўтарилиши (биринчи ёпирилишида), m;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаdzi ва dzv — инерцион ва тезлик коэффициенти бўлиб, мазкур ШНҚнинг 24-б расми графиклари бўйича қабул қилинади.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа24-расм. Парчаланувчи тўлқинлардан бўлган юкланишларни аниқлаш графиги ва di,cr — 1-эгри чизиқ, dv,cr — 2-эгри чизиқ коэффициентлар қийматлари графиги
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа35. Парчаланувчи тўлқинлардан бўлган чизиқли юкланишни, qcr, kN/m, z, m чуқурликдаги ҳисоб сатҳидан мазкур ШНҚнинг 24-а-расмига мувофиқ тўсиқ ўқининг тўлқин чўққисидан x/dt нисбий узоқлашувидаги вертикал цилиндрик тўсиққа таъсир кучи қуйидаги формула орқали аниқланиши керак:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаqcr = qi,cr + qv,cr (64)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаqi,cr ва qv,cr — парчаланувчи тўлқинлардан бўлган чизиқли юкланиш инерцион ва тезлик компонентларининг, kN/m, вертикал тўсиққа таъсири қуйидаги формулалар орқали аниқланади:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(65)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(66)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа

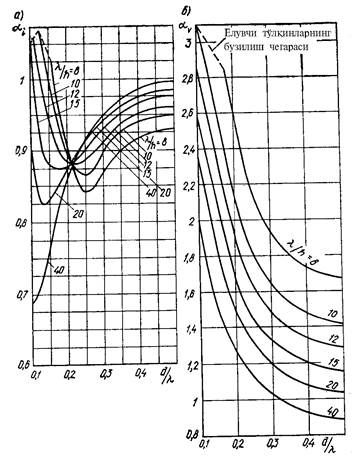

i,cr ва v,cr — инерцион ва тезлик коэффициентлари бўлиб, мазкур ШНҚнинг 25-расми а ва б чизмалари бўйича мувофиқ равишда нисбий чуқурлик қийматларида қабул қилинади:Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа25-расм. Инерцион

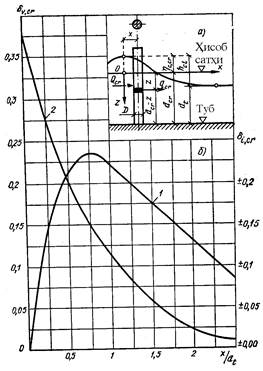

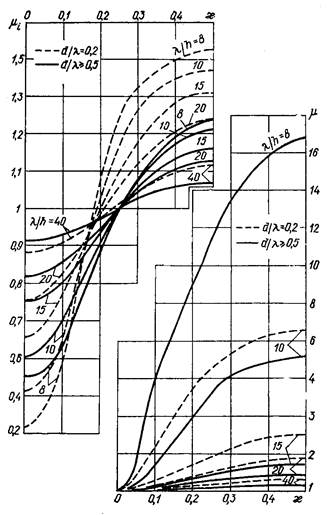

i,cr ва тезлик v,cr коэффициентлари қийматлари графиги
i,cr ва тезлик v,cr коэффициентлари қийматлари графигиПредложения по документуПрослушать аудиоПолучить ссылку из элемента документаδi,cr (24-б расм) ва
i,cr (25-а расм) коэффициентларини x/dt >0 бўлганда мусбат ва x/dt <0 бўлганда манфий деб олинади.
i,cr (25-а расм) коэффициентларини x/dt >0 бўлганда мусбат ва x/dt <0 бўлганда манфий деб олинади.Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа4-§. Силлиқ элементлардан бўлган икки боши очиқ бўлган гидротехника иншоотларига тўлқинлардан юкланишлар
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа36. Стержен тизими кўринишидаги икки боши очиқ гидротехника иншоотларига тўлқинлар юкланишларини ҳар қайси элементни ҳисобланувчи тўлқин кесимига нисбатан турган ҳолатини ҳисобга олган ҳолда мазкур ШНҚнинг 23 — 31-бандларига мувофиқ аниқланган юкланишларни жамлаш орқали ҳосил қилинади.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаГидротехника иншооти элементининг энг катта диаметри D, m, да уни элементлар ўқлари орасидаги масофа l, m, 3D ёки ундан катта бўлганда, алоҳида жойлашган силлиқ тўсиқ деб ҳисоблаш лозим.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаl<3D бўлганда эса гидротехника иншоотининг алоҳида элементи учун ҳосил қилинган тўлқин юкланишини, кўлам бўйича яқинлашиш коэффициентига ψ t ҳамда қуйидаги 16-жадвал бўйича қабул қилинувчи тўлқинлар нури ψ i га кўпайтириш лозим.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
|
|
|
16-жадвал |
|
Тўсиқлар ўқлари орасидаги нисбий масофа l/D |
Нисбий диаметрлар D/l қийматларидаги яқинлашиш коэффициентлари ψ t и ψ i |
|||
|
ψt |
ψl |
|||
|
0,1 |
0,05 |
0,1 |
0,05 |
|
|
3 |
1 |
1 |
1 |
1 |
|
2.5 |
1 |
1.05 |
1 |
0.98 |
|
2 |
1.04 |
1.15 |
0.97 |
0.92 |
|
1.5 |
1.2 |
1.4 |
0.87 |
0.8 |
|
1.25 |
1.4 |
1.65 |
0.72 |
0.68 |
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа37. Икки боши очиқ гидротехника иншоотининг қия элементига тўлқинлардан юкланишни ташкил этувчи горизонтал ва вертикал эпюралари орқали ҳисобланиши, улар ординатлари ҳисоб сатҳи остида чуқурлашиш ва ҳисобий тўлқин чўққисидан элементнинг алоҳида қисмларини узоқлашувини ҳисобга олган ҳолда мазкур ШНҚнинг 31-бандига мувофиқ аниқланиши лозим.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаГидротехника иншоотининг элементларига 25° дан кичик бўлган бурчак остида горизонталга ёки вертикалга оғма ҳолда бўлган тўлқинлар юкланишларини мазкур ШНҚнинг 26 ва 31-бандларига мувофиқ ҳам вертикал ҳам горизонтал силлиқ тўсиққа нисбатан аниқлашга йўл қўйилади.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа38. Силлиқ элементлардан бўлган икки боши очиқ гидротехника иншоотларига доимий бўлмаган шамол тўлқинлари таъсиридан бўлган динамик юкланишни мазкур ШНҚнинг 36 ва 37-бандларига мувофиқ олинган тизимда баландлик билан таъминланган ва ўртача узунликдаги тўлқинлардан бўлган статик юкланиш қийматини мазкур ШНҚнинг 17-жадвали бўйича қабул қилинувчи динамиклик коэффициенти — k d га кўпайтириш орқали аниқланади.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
|
|
|
17-жадвал |
|
Даврлар нисбати Tc /T |
0,01 |
0,1 |
0,2 |
0,3 |
|
kd динамиклик коэффициенти |
1 |
1,15 |
1,2 |
1,3 |
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаTc — гидротехника иншоотининг ўз тебраниш даври, s;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаT — ўртача тўлқин даври, s.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаДаврлар нисбати
бўлганда, гидротехника иншоотининг динамик ҳисоби бажарилиши лозим.
бўлганда, гидротехника иншоотининг динамик ҳисоби бажарилиши лозим.Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа5-§. Катта диаметрли вертикал цилиндрларга тўлқинлардан юкланишлар (махсус ҳолатлар)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа39. Тош-шағал ёки тош ташланган асос устида жойлашган вертикал юмалоқ цилиндрик тўсиқнинг бутунлигича тубига нисбий тўлқин босимидан бўлган тубининг марказига нисбатан максимал ағдарувчи момент Mz,por, kN•m қуйидаги формула орқали аниқланади:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(67)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаbpor — қуйидаги 18-жадвал бўйича қабул қилинувчи асоснинг ўтказишини ҳисобга олгандаги ағдарувчи момент коэффициенти.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
|
|
|
|
|
|
18-жадвал |
|
D/λ |
0,2 |
0,3 |
0,4 |
0,5 |
0,6 |
0,7 |
0,8 |
|
βpor |
1,02 |
1,30 |
1,39 |
1,39 |
1,34 |
1,29 |
1,23 |
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа40. Тубининг марказига нисбатан тўсиққа таъсир кўрсатувчи тўла максимал ағдарувчи моменти икки момент йиғиндиси Mz,por мазкур ШНҚнинг 67-формуласи орқали ва максимал кучдан бўлган момент Qmax орқали аниқланади:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(68)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаCq — қуйидаги 19-жадвал бўйича қабул қилинувчи коэффициент.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
|
|
|
|
|
|
19-жадвал |
|
D/λ |
0,2 |
0,3 |
0,4 |
0,5 |
0,6 |
0,7 |
0,8 |
|
Cq |
0,93 |
1,07 |
1,05 |
0,98 |
0,90 |
0,84 |
0,79 |
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа41. Горизонтал куч Qmax максимум сарфидаги z³0 чуқурликда бўлган вертикал юмалоқ цилиндрик тўсиқ юзаси нуқтасида бўладиган тўлқин босими р, кPа, қуйидаги формула орқали аниқланиши лозим:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(69)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаχ — ушбу ШНҚнинг 20-жадвали бўйича қабул қилинувчи тақсимланиш коэффициенти.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
|
|
20-жадвал |
|
θ, град |
D/l бўлганда c коэффициенти қийматлари |
||
|
0,2 |
0,3 |
0,4 |
|
|
0 |
0,73 |
0,85 |
0,86 |
|
15 |
0,7 |
0,83 |
0,85 |
|
30 |
0,68 |
0,81 |
0,84 |
|
45 |
0,6 |
0,74 |
0,8 |
|
60 |
0,5 |
0,65 |
0,7 |
|
75 |
0,35 |
0,51 |
0,55 |
|
90 |
0,22 |
0,34 |
0,34 |
|
105 |
0,03 |
0,11 |
0,1 |
|
120 |
-0,09 |
-0,08 |
-0,1 |
|
135 |
-0,23 |
-0,23 |
-0,23 |
|
150 |
-0,32 |
-0,36 |
-0,33 |
|
165 |
-0,37 |
-0,42 |
-0,38 |
|
180 |
-0,41 |
-0,45 |
-0,4 |
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаИзоҳ: q — келувчи тўлқин нури билан тўсиқ марказидан қурилаётган нуқтага қараб йўналган йўналиш орасидаги бурчак (цилиндрнинг олд ташкил этувчиси учун q = 0).
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаСувнинг ҳисоб сатҳидан юқорисида ётган нуқталардаги р босим c >0 бўлганда (z<0) мазкур ШНҚнинг 69-формуласи орқали аниқланувчи z =0 сатҳда чизиқли жадвал р, ҳамда р =0 орасида z = — ch сатҳда, c <0 бўлганда эса 0 < z < -ch нуқталар учун ҳам чизиқли жадвал р = 0 z = 0 бўлганда ва р оралиғида 69-формула орқали аниқланувчи z = -ch бўлганда қабул қилинади.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа42. Тўсиқ доираси айланасида жойлашган (Ø = 90° ва 270°) нуқталардаги ва тўсиқ олдида тўсиқ айланасидан
масофада (Ø = 0°) бўлган нуқталардаги максимал туб тезлиги Vb,max, m/s, қуйидаги формула орқали аниқланади:
масофада (Ø = 0°) бўлган нуқталардаги максимал туб тезлиги Vb,max, m/s, қуйидаги формула орқали аниқланади:Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(70),Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаφv коэффициент мазкур ШНҚнинг 21-жадвали бўйича олинади.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
|
|
21-жадвал |
|
Ҳисоб нуқталари ҳолати |
φv коэффициентининг D/l бўлгандаги қиймати |
||
|
0,2 |
0,3 |
0,4 |
|
|
Айлана тўсиқларга |
0,98 |
0,87 |
0,77 |
|
Тўсиқ олдида |
0,67 |
0,75 |
0,75 |
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа5-боб. Қирғоқ маҳкамлаш гидротехника иншоотларига шамол тўлқинлари ва канал қирғоқларига кема тўлқинлари юкланишлари
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа1-§. Қирғоқ маҳкамлаш гидротехника иншоотларига шамол тўлқинларидан юкланишлар
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа43. Тўлқин ётиқлигидаги ундан бўладиган тенг таъсир этувчи чизиқли юкланиш билан сув ости тўлқин синдиргичига таъсири горизонтал Рх, kN/m ва вертикал Pz ҳамда Pc, kN/m, проекцияларининг максимал қийматларини ён томон ва муаллақлаштирувчи тўлқин босими эпюралари бўйича мазкур ШНҚнинг 26-расмига кўра қабул қилиш лозим, бунда Р, кPа қиймат, z га боғлиқ ҳолда тубнинг нишаби i ҳисобга олингани ҳолда қуйидаги формула орқали аниқланиши лозим:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа26-расм. Сув ости тўлқин синдиргичга бўлган тўлқин босими эпюралари
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документатуб нишаби i £ 0,04 бўлганда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаz = z1 бўлганда z < z2, p1 = pg(z1 — z4); (71)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаz1 ≥ z2 бўлганда, p1 = p2; (72)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаz = z2,
(73)
(73)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаz = z3 =d, p3 = kwp2 (74)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документатуб нишаби i > 0,04 бўлганда: z=z1, p1 71 ва 72-формулалари орқали аниқланади;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаz = z2, p2 = pg(z2 — z4) (75)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаz = z3 = d, p3 = p2 (76)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаz1 — гидротехника иншооти юқориси ординати, m;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаz2 — ушбу ШНҚнинг 22-жадвали бўйича тўлқин таги ординати, m;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаkw — мазкур ШНҚнинг 23-жадвали бўйича қабул қилинувчи коэффициент;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаz4 — сув ости тўлқин синдиргич ортидаги сув сатҳи ординати, m бўлиб, қуйидаги формула орқали аниқланади:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаz4 = — krd(z1 — z5) + z1; (77)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаkrd — ушбу ШНҚнинг 22-жадвали бўйича қабул қилинувчи коэффициент;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаz5 — мазкур ШНҚнинг 22-жадвали бўйича қабул қилинувчи сув ости тўлқин синдиргичи олдидаги тўлқин ўркачи ординати.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
|
|
|
|
|
22-жадвал |
|
|
Тўлқиннинг нисбий баландлиги h/d |
0,4 |
0,5 |
0,6 |
0,7 |
0,8 |
0,9 |
1 |
|
Тўлқин тагининг нисбий пасайиши z2/d |
0,14 |
0,17 |
0,20 |
0,22 |
0,24 |
0,26 |
0,28 |
|
Тўлқин ўркачининг нисбий кўтарилиши z5/d |
-0,13 |
-0,16 |
-0,20 |
-0,24 |
-0,28 |
-0,32 |
-0,37 |
|
krd коэффициенти |
0,76 |
0,73 |
0,69 |
0,66 |
0,63 |
0,60 |
0,57 |
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа44. Қирғоқ маҳкамлаш гидротехника иншооти олдидаги максимал туб тезлиги Vb,max, m/s, у 12-формула орқали аниқланади ksl коэффициенти қуйидагича қабул қилиниши лозим:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документавертикал ёки катта қияликка эга бўлган девор учун мазкур ШНҚнинг 23-жадвали бўйича;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документасув ости тўлқин синдиргич учун мазкур ШНҚнинг 24-жадвали бўйича.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
|
|
|
|
|
|
|
23-жадвал |
|
|
Тўлқин ётиқлиги |
8 |
10 |
15 |
20 |
25 |
30 |
35 |
||
|
kw коэффициенти |
0,73 |
0,75 |
0,8 |
0,85 |
0,9 |
0,95 |
1 |
||
/hПредложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
|
|
|
24-жадвал |
|
Тўлқиннинг нисбий узунлиги |
≤5 |
10 |
15 |
20 ва катта |
|
ksl коэффициенти |
0,5 |
0,7 |
0,9 |
1,1 |
/dПредложения по документуПрослушать аудиоПолучить ссылку из элемента документаПарчаланувчи ва қирғоққа урилувчи тўлқинларда қирғоқ маҳкамлаш гидротехника иншоотлари олдидаги сувнинг максимал туб тезлиги Vb,max, m/s, мувофиқ равишда 18 ва 24-формулалари орқали аниқланиши лозим.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаЮвиб кетмайдиган туб тезликлари йўл қўйилган қийматлари ушбу ШНҚнинг 22-бандига асосан қабул қилиниши лозим.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа45. Вертикал тўлқиндан ҳимоялаш деворига парчаланувчи ва узилувчи тўлқинлар тенг таъсир этувчи чизиқли юкланишлари горизонтал Px, kN/m, ва вертикал Pz, kN/m, проекциялари максимал қийматлари (қирғоқ томондан грунт ағдармаси мавжуд бўлмаганда) ён томон ва муаллақлаштирувчи тўлқин босимлари эпюралари мазкур ШНҚнинг 27-расми бўйича қабул қилинади, бунда p, кPа, ва nc m қийматлар гидротехника иншооти жойлашган ерга боғлиқ ҳолда аниқланиши лозим.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаГидротехника иншоотининг сув йўли ёпилган охирги қирғоқ тўлқинлари бостириб келувчи жойида жойлашишида мазкур ШНҚнинг 27-а расмига кўра қуйидаги формула орқали аниқланади:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(78)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(79)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаГидротехника иншоотини урез зонаси олдида жойлашишида (мазкур ШНҚнинг 27-б расми) қуйидаги формулалар орқали аниқланади:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(80)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(81)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаГидротехника иншоотини урез чизиғи ташқарисида тўлқинларни қирғоққа урилиш доирасида мазкур ШНҚнинг 27-в расмига кўра қуйидаги формула орқали аниқланади:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(82)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(83)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаhc — тўлқин ўркачини тўлқиндан ҳимоя девори тик текислиги ҳисобий сатҳидан ортиши, m;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаhbr — парчаланувчи (бузилувчи) тўлқинлар баландлиги, m;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаan — тўлқинни охирги босиб келувчи текислигидан урез чизиғигача бўлган масофа, m;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаai — тўлқинни охирги босиб келувчи текислигидан гидротехника иншоотигача бўлган масофа, m;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаal — сувнинг урез чизиғидан гидротехника иншоотигача бўлган масофа, m;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаar — сувнинг урез чизиқдан бузилган тўлқинларни қирғоққа урилиш чегарасигача бўлган масофа (гидротехника иншооти мавжуд бўлмаганида), m қуйидаги формула орқали аниқланади:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаar = h run1фоиз ctgφ, (84)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаhrun1фоиз — қирғоққа келувчи тўлқинлар баландлиги, m бўлиб, мазкур ШНҚнинг 17-банди бўйича аниқланади.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа27-расм. Вертикал тўлқиндан ҳимоя деворига, гидротехника иншоотининг қуйидагича жойлашувида тўлқин босими эпюралари: а — қирғоққа урилиш тўлқини доирасида, б — урез чизиғи доирасида, в — урез чизиғидан ташқарида
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
|
|
|
25-жадвал |
|
Гидротехника иншооти юқориси ординати z1,m |
-0,3h |
0,0 |
+0,3h |
+0,65h |
|
kzd коэффициенти |
0,95 |
0,85 |
0,8 |
0,5 |
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаИзоҳлар:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа1. Агар гидротехника иншооти юқориси ординати z1>> -0,3h, m, бўлса (78), (80) ва (82) формулалар орқали аниқланувчи тўлқин босими қийматини ушбу ШНҚнинг 25-жадвали бўйича қабул қилинадиган kzd коэффициентга кўпайтириш лозим.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа2. Қирғоққа урилувчи тўлқиндан ҳимоя деворига бўлган юкланиш, уларни тўлқин урилиш доирасида жойлашиши ушбу ШНҚнинг 12-бандига асосан аниқланади.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа46. Вертикал тўлқиндан ҳимоя деворига (қирғоқ томондан грунт ағдариш орқали) бузилган тўлқинлардан тенг таъсир қилувчи чизиқли юкланишлар проекциялари горизонтал Px, kN/m ва вертикал Pz, kN/m максимал қийматларини, тўлқинларни қайтишида ён томон ва муаллақлаштирувчи тўлқин босими мазкур ШНҚнинг 28-расмига мувофиқ эпюралари бўйича қабул қилиниши, бунда pr, кPа қиймат қуйидаги формула орқали аниқланиши лозим:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаpr = pg(Δzr — 0,75hbr) (85)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаΔzr — тўлқин қайтишида вертикал девор олдида сувнинг юзаси ҳисоб сатҳидан пасайиши бўлиб, сув чизиғидан гидротехника иншоотигача бўлган al масофага боғлиқ равишда, al ≥ 3hbr Δzr = 0 ва al < 3hbr Δzr = 0,25 hbr бўлган ҳолатларда қабул қилинади.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа28-расм. Вертикал тўлқиндан ҳимоя деворига тўлқин қайтишидаги тўлқин босими эпюралари
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа47. Тўлқин босими p, кPа, деворнинг эгри чизиқли қисмида мазкур ШНҚнинг 44-бандига мувофиқ вертикал деворга бўлган тўлқин босими эпюраси бўйича бу эпюрани қуйидаги 29-расмга кўра эгри чизиқли юзага бўлган нормал бўйича йўналтириш орқали қабул қилиниши лозим.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа29-расм. Тўлқиндан ҳимоя деворининг эгри чизиқли қисмидаги тўлқин босими эпюраси
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа48. Қирғоқ ҳимоялагич элементига тўлқинлардан тенг таъсир этувчи чизиқли юкланиш проекциялари горизонтал Px,ext, Px,int, kN ва вертикал Pz, kN максимал қийматлари ён томон ва муаллақлаштирувчи тўлқин босими мазкур ШНҚнинг 30-расмига кўра эпюралари бўйича қабул қилиниши лозим, бунда қирғоқ ҳимоялагич ташқи pext, кPа ва соя томон pint, кPа, қирраларига тўлқин босими қийматлари ва тўлқин ўркачининг мувофиқ ҳолдаги кўтарилишлари ηext, m, ва ηint, m, қуйидаги формулалар орқали аниқланиши лозим:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(86)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(87)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаkα — мазкур ШНҚнинг 26-жадвали орқали қабул қилинувчи тўлқин кўламини қирғоқ ҳимоялагичга яқинлашиб келиш бурчагига боғлиқ бўлган коэффициент.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа30-расм. Қирғоқ ҳимоялагичга бўлган тўлқин босими эпюраси
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
|
|
|
|
26-жадвал |
|
Қирғоқ ҳимоялагич ёғи |
ctgα |
l/ |
|||
|
0,03 ва кам |
0,05 |
0,1 |
0,2 ва кўп |
||
|
Ташқи соя ёқи |
- |
1 |
0,75 |
0,65 |
0,6 |
|
0 |
1 |
0,75 |
0,65 |
0,6 |
|
|
0,2 |
0,45 |
1,45 |
0,45 |
0,45 |
|
|
0,5 |
0,29 |
0,22 |
0,30 |
0,35 |
|
|
1 |
0 |
0 |
0 |
0 |
|
қийматида kα
коэффициентПредложения по документуПрослушать аудиоПолучить ссылку из элемента документа2-§. Канал қирғоқлари маҳкамланишларига кема тўлқинларидан юкланишлар
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа49. Кема тўлқини баландлигини hsh, m қуйидаги формула орқали аниқланиши лозим:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(88)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаds ва lu — кеманинг ўтириши ва узунлиги, m;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаδ — кеманинг сув сиғимининг тўлиқлик коэффициенти;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаVadm — кеманинг фойдаланиш талаблари бўйича йўл қўйилувчи тезлиги, m/s бўлиб, қуйидаги формула орқали аниқланади:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(89)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаka — кеманинг кўндаланг кесим юзасининг каналнинг тирик кесими юзасига бўлган нисбати А, m2;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаb — каналнинг сув урези бўйича кенглиги, m.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа50. Кема тўлқинини қияликка бориш баландлигини hrsh мазкур ШНҚнинг 31-расмига кўра қуйидаги формула орқали аниқланади:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(90)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаβsl — текис плиталар билан қопланган қияликлар учун 1,4 га тенг бўлган, тош ётқизиш билан — 1,0 ва тош ташлаш билан — 0,8 деб қабул қилинувчи коэффициент.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа51. Кемалар тўлқинидан бўладиган чизиқли юкланишнинг максимал қиймати канал қирғоқлари маҳкамланишлари учун Р, kN/m тўлқин босими эпюралари бўйича қабул қилиниши лозим (мазкур ШНҚнинг 31-расми). Бунда, p, кPа қийматлар z га боғлиқ ҳолда қуйидаги формулалар орқали аниқланади:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаплиталар билан маҳкамланган қияликка тўлқинни урилишида (31-а расм):
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(91)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(92)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(93)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаплиталар билан маҳкамланган қияликдан тўлқин қайтишида (31-б расм):
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(94)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(95)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(96)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документавертикал девор олдидан сув тўлқинланиб оқишида (31-в расм):
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(97)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(98)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(99)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(100)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаdinf — қиялик маҳкамланишнинг таг чуқурлиги, m;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаdh — қозиқ қоқилиш чуқурлиги, m;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
фильтрация оқибатида канал қирғоғининг маҳкамлаш ерларидан бошқа жойларда сув сатҳининг пасайиши m қуйидагиларга тенг қилиб қабул қилинади:Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа0,25 hsh — қиялик бўйича маҳкамланган, сув ҳисоб сатҳидан 4 m дан кам бўлмаган узунликда сув ўтказмайдиган таянч билан;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа0,2 hsh — қиялик бўйича маҳкамланган, сув ҳисоб сатҳидан 4 m дан катта узунликда, тош кўринишидаги таянч билан;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа0,1 hsh — тиш-тирноқли вертикал девор учун.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа31-расм. Қирғоқ каналлари маҳкамланишларига кема тўлқинлари босими эпюралари: а — қияликка тўлқинни урилишида, б — қияликдан тўлқин қайтишида, в-вертикал девор олдидан сув тўлқинланиб оқишида
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа6-боб. Гидротехника иншоотларига кемалардан (сузувчи объектлардан) бўладиган юкланишлар
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа1-§. Асосий талаблар
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа52. Гидротехника иншоотларини кемалардан (сузувчи объектлардан) бўладиган юкланишни ҳисоблашда қуйидагилар аниқланиши лозим:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документамазкур ШНҚнинг 49 — 51-бандларига мувофиқ сузувчи объектларга шамол, оқим ва тўлқинлардан бўладиган юкланишлар;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документакема боғланган гидротехника иншоотларига шамол, оқим ва тўлқинлар таъсирида қирғоқ гидротехника иншоотига ёнлари билан тегишидан бўладиган юкланишлар;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документакеманинг боғлаш гидротехника иншоотига ёни билан яқинлашиб келишида бўладиган юкланишлар;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документакемага шамол ва оқимни таъсир қилишида боғловчи арқонни тортилиш — таранглашишидан бўладиган юкланишлар.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа2-§. Сузувчи объектларга шамол, оқим ва тўлқинлардан бўладиган юкланишлар
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа53. Сузувчи объектларга шамол таъсиридан бўлган кучларни ташкил этувчилари, кўндаланг Wq, kN ва узунасига Wn, kN қуйидаги формулалар орқали аниқланади:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаарқондан бўшатилган кемалар ва сузувчи боғлаш жойлар учун:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаWq = 73.6 10−5 Aq V² q ξ; (101)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаWn = 49.0·10−5 An V²n ξ; (102)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документасузувчи кема устахоналари учун
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаWq = 79.5 10−5 Aq V²q (103)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаWn =79.5 10−5 An V²n, (104)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаAq ва An — сузувчи объектларнинг елканлигини (силуэтларини) мувофиқ ҳолдаги ён ва олд сув усти юзалари, m2;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаVq ва Vn — кема қатнови даврида 2 фоиз шамол тезлиги таъминланишининг мос равишда кўндаланг ва узунасига ташкил этувчилари, m/s;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаξ — ушбу ШНҚнинг 27-жадвали бўйича қабул қилинувчи коэффициент бўлиб, унда ah — сузувчи объектнинг сув усти қисмининг кўндаланг ва узуна силуэтларининг энг катта горизонтал ўлчами.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаЕлканлик юзалари шамол келиш томонга жойлашган экранлаштирувчи тўсиқлар юзаларини ҳисобга олган ҳолда аниқланади.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
|
|
27-жадвал |
|
Сузувчи объект силуэтининг энг катта ўлчами ah, m |
25гача |
50 |
100 ва катта |
|
ξ коэффициенти |
1,00 |
0,80 |
0,65 |
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа54. Сузувчи объектга оқимни таъсиридан бўлган кучнинг кўндаланг Qw, kN ва узунасига Nw, kN ташкил этувчилари қуйидаги формула орқали аниқланиши керак:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаQw =0.59 AlV²t ; (105)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаN w =0.59 AlV²t (106)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаAl ва At — сузувчи объектларнинг мос равишдаги ён ва олд томони сув ости елканлик юзалари, m
;
;Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаVt ва Vl — кема қатнови мавсуми даврининг 2 фоиз таъминланган кўндаланг ва узуна оқим тезлиги ташкил этувчилари, m/s.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа55. Сузувчи объектларга тўлқинлар таъсиридан бўладиган кўндаланг Q, kN ва узуна N, kN горизонтал кучларни амплитудасининг максимал қиймати бўлиб қуйидаги формула орқали аниқланиши керак:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаQ = x γ1 ρghAl, (107)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаN = x ρ ghAt, (108)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаc — мазкур ШНҚнинг 32-расми бўйича қабул қилинувчи коэффициент, унда ds — сузувчи объектнинг ўтириши, m;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаγ1 — мазкур ШНҚнинг 28-жадвали орқали қабул қилинадиган коэффициент, унда al — сузувчи объектнинг сув ости қисмининг узуна силуэтининг энг катта горизонтал ўлчами, m;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаh — тизимда 5 фоиз таъминланганлик билан тўлқинлар баландлиги, m;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаAl ва At — белгиланишлар мазкур ШНҚнинг 54-бандида келтирилган каби бўлиши керак.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа32-расм. æ коэффициентининг қийматлари графиги
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа28-жадвал | |||||
al/λ | 0,5 ва кам | 1 | 2 | 3 | 4 ва ундан ортиқ |
γ1 коэффициенти | 1 | 0,73 | 0,5 | 0,42 | 0,4 |
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаИзоҳ. Тўлқинли юкланишнинг ўзгариш даврини ўртача тўлқинлар даврига тенг деб қабул қилиниши керак.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа56. Гидротехника иншоотларини сузувчи объектлардан палларга узатилувчи юкланишларини, кема боғлаш жойлари асоси қисмларни ва анкерли таянчларни (қабул қилинган миқдорга, калибрни ва боғланишлар узунлигини, боғламларни тарангликларини дастлабки ҳолати қийматлари, осилган юклар массалари ва уларнинг маҳкамланган жойлари) ҳисоблашларда қуйидагилар аниқланиши лозим:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документагидротехника иншоотига ва анкерли таянчларга тушадиган горизонтал ва вертикал юкланишлар;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабоғлангандаги энг катта кучланишлар;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документасузувчи объектларнинг ҳаракатланиши.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаСув омборларида маҳкамлаш элементларидаги кучланишларни аниқлашни сувнинг энг баланд ва паст сатҳларида амалга оширилиши лозим.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа57. Анкерли таянчларга бўлган юкланишлар, боғланганлардаги кучланишлар ва сузувчи объектларнинг ҳаракатланишини тўлқинлар таъсирлари динамикасини ҳисобга олган ҳолда аниқланиши лозим.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа3-§. Гидротехника иншоотига боғланган кеманинг ёни билан тегиш юкланиши
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа58. Боғланган кеманинг шамол, сув оқими ва тўлқинлар таъсирида гидротехника иншоотига кўрсатадиган чизиқли юкланишини q, kN/m баландлиги мазкур ШНҚнинг 29-жадвали бўйича йўл қўйиладиган қийматлардан ортиқ бўлганда қуйидаги формула орқали аниқланиши керак:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(109)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаQtot — оқимнинг шамолидан ва тўлқинларнинг йиғиндиси таъсиридан кўндаланг куч, kN бўлиб мазкур ШНҚнинг 53, 54, 55 ва 57-бандларига мувофиқ аниқланади;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
— кеманинг гидротехника иншооти билан туташиш қисми узунлиги, m бўлиб, кема боғлаш жой узунлиги L, m ва кема бортининг тўғри чизиқли қисми l m нисбатларига боғлиқ равишда қабул қилинади:Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаL ≥ l бўлганда ld = l;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаL < l бўлганда ld = L.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаБир нечта таянчлардан ёки паллардан ташкил топган кема боғлаш жойи кўлами учун боғланган кемадан бўладиган юкланишнинг тақсимланишини, кема бортининг тўғри чизиқли қисмига мос келувчи жойларидагина қабул қилинади.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
|
|
|
29-жадвал |
|
Тўлқинлар кўлами бурчагини кема диаметрал текислигига ёндашиш бурчаги a, град |
Ҳисобий сув сиқиб чиқариш билан кема учун тўлқинлар йўл қўйилувчи h5фоиз, m, баландлиги, D, минг t. |
|||
|
2 гача |
5 |
10 |
20 |
|
|
45 гача |
0,6 |
0,7 |
0,9 |
1,1 |
|
90 |
0,9 |
1,2 |
1,5 |
1,8 |
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа4-§. Кеманинг гидротехника иншоотига яқинлашишида ён орқали берадиган юкланишлари
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа59. Кеманинг бандаргоҳ боғлаш гидротехника иншоотига ёндашиб келишидаги, кема ён урилиши кинетик энергияси Eq, kDj қуйидаги формула орқали аниқланади:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(110)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаD — кеманинг ҳисобий сув сиқиб чиқариши, t;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаV — мазкур ШНҚнинг 30-жадвали бўйича қабул қилинувчи кеманинг ёндашиб келиш тезлиги (гидротехника иншооти юзасига) мўътадил ташкил этувчиси, m/s;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаΨ — ушбу ШНҚнинг 31-жадвали бўйича қабул қилинувчи коэффициент, бунда посанги ёки бўш ҳолда боғланувчи кемалар учун y нинг жадвал қийматлари 15 фоизга камайтирилиши керак.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
|
|
30-жадвал |
|
Ҳисобий сув сиқиб чиқариши, D, минг t |
2 гача |
5 |
10 |
|
Кеманинг ёндашиш тезлиги мўътадил ташкил этувчиси, V, m/s |
0,2 |
0,15 |
0,1 |
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
31-жадвал |
|
Кема боғлаш гидротехника иншоотлари қурилмалари |
Кемалар учун y коэффициенти |
|
Оддий ёки шаклдор массивлардан қирғоқбўйлар, массив-гигантлар, катта диаметрли қобиқлар ва бурчак туридаги қирғоқбўйлар, олд, тиш-тирноқли қозиқ таянчлардаги қирғоқбўйлар |
0,30 |
|
Эстакада ёки кўприк туридаги қирғоқбўйлар, орқа тиш-тирноқли қозиқ таянчлардаги қирғоқбўйлар |
0,40 |
|
Эстакада ёки кўприк туридаги пирслар, боғлаш паллари |
0,45 |
|
Боғлаш паллари бош ёки айлантирма паллар |
- |
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа33-расм. Урувчи мосламасининг (ва кема боғлаш гидротехника иншооти) боғлиқлик деформациялари графигини тузиш схемаси:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаа — Etot энергиядан;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаб — Fg — юкланишдан.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа60. Кеманинг гидротехника иншоотига ёндашиб келишида унинг ён урилишидан бўладиган кўндаланг горизонтал кучни Fq, kN, кеманинг ён урилиши энергияси Eq, kDj берилган қийматлари учун мазкур ШНҚнинг 33-расми чизмасига мувофиқ йўналиш стрелкалари билан штрих чизиқлар йўналиши бўйича аниқланади.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаДеформациянинг жами энергияси Etot, kJ, урувчи мосламаларининг деформацияси йиғма энергияси Ee, kJ ва кема боғлаш гидротехника иншооти деформацияси энергиясини Ei, kJ ўз ичига олиши лозим, Ee³10Ei бўлганда, Ei ни ҳисобга олмасликка йўл қўйилади.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаКема боғлаш гидротехника иншооти деформацияси энергияси Ei, kJ қуйидаги формула орқали аниқланади:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(111)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаki — горизонтал кўндаланг йўналишдаги кема боғлаш гидротехника иншооти қаттиқлик коэффициенти, kN/m.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаКеманинг гидротехника иншоотига ёндашиб келишидаги унинг ён урилишидан бўладиган кўндаланг куч Fn, kN қуйидаги формула орқали аниқланиши лозим:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаFn =µFq, (112)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаm — тўлқин кучини қирқувчи уст юзаси материалига боғлиқ ҳолда қабул қилинувчи ишқаланиш коэффициенти:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документауст юзаси бетон ёки резинадан бўлганда m =0,5;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаёғочдан бўлганда эса m =0,4.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа61. Гидротехника иншооти юзасига кеманинг мўътадил ёндошиб келиш тезлиги Vadm, m/s миқдори қуйидаги формула орқали аниқланади:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(113)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаEq — кема боғлаш гидротехника иншоотига (ёки кема бортига) таъсир этувчи энг кам йўл қўйилувчи куч Fq учун мазкур ШНҚнинг 33-расми схемасига мувофиқ қабул қилинган, график бўйича қабул қилинувчи кема ёнини урилиши энергияси, kJ;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаΨ ва D — белгиланишлар мазкур ШНҚнинг 58-бандида келтирилганидек бўлиши керак.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа5-§. Кема боғлаш арқонлари таранглашишидан гидротехника иншоотларига бўлган юкланишлар
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа62. Кема боғлаш арқонлари таранглашишидан бўладиган юкланишлар жами кучи Qtot, kN кўндаланг ташкил этувчисининг битта ҳисобий кемага таъсир этувчи шамол ва оқим натижасидаги боғлаш устунларига (ёки рымларга) тақсимланувчи кучларни ҳисобга олган ҳолда аниқланиши лозим.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаQtot, kN қийматлари мазкур ШНҚнинг 53 ва 54-бандларига мувофиқ аниқланади.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаКемалар сонидан қатъий назар, устунга боғланган арқонлар, шунингдек унинг кўндаланг Sq, kN, узунасига Sn, kN вертикал Sv, kN проекцияларини, ёпқич сатҳидаги (34-расм) бир устунлари томонидан қабул қилинадиган куч S, kN қуйидаги формулалар орқали аниқланади:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(114)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(115)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаSn = S cosα cosβ (116)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаSv =S sinβ, (117)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаn — мазкур ШНҚнинг 32-жадвали бўйича қабул қилинувчи ишловчи устунлар сони;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаa, b — ушбу ШНҚнинг 33-жадвали бўйича қабул қилинувчи боғлаш арқонлари қиялиги бурчаклари, град.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа34-расм. Боғлаш арқонлари таранглашишидан бўладиган кучланишни боғлаш устуни бўйича тақсимланиш схемаси
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
|
|
|
32-жадвал |
|
Кеманинг энг катта узунлиги lmax, m |
50 ва ундан кам |
150 |
250 |
300 ва ундан ортиқ |
|
Боғлаш устунлари орасидаги энг кўп масофа ls, m |
20 |
25 |
30 |
30 |
|
Ишловчи боғлаш устунлари сони, n |
2 |
4 |
6 |
8 |
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаБоғлаш арқонларининг таранглашишидан бўлган куч S, kN қиймати дарё флоти кемалари учун мазкур ШНҚнинг 34-жадвали бўйича қабул қилиниши лозим.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
|
|
33-жадвал |
|
Кемалар |
Кема боғлаш арқонлари қиялик бурчаги, градус |
||
|
a |
b |
||
|
юк остидаги кема |
бўш кема |
||
|
Йўловчи ва юк йўловчи ташиш кемаси |
45 |
0 |
0 |
|
Юк кемаси |
30 |
0 |
0 |
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаИзоҳ: кема боғлаш устунларини алоҳида бўлган пойдеворларда жойлашишида β бурчаги қиймати 30 градусга тенг қилиб олинади.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
|
34-жадвал |
|
Юк остида кеманинг ҳисобий сув сиқиб чиқариши, D, минг.t |
Кема боғлаш арқонлари таранглашишидан бўладиган куч S, kN, кемалар учун |
|
|
йўловчи, юк-йўловчи, техник флот бутунлигича уст қурма билан |
юк ва техник флоти, бутунлигича устқурмасиз |
|
|
0,1 ва ундан кам |
50 |
30 |
|
0,11 — 0,5 |
100 |
50 |
|
0,51 — 1 |
145 |
100 |
|
1,1 — 2 |
195 |
125 |
|
2,1 — 3 |
245 |
145 |
|
3,1 — 5 |
- |
195 |
|
5,1 — 10 |
- |
245 |
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа7-боб. Гидротехника иншоотларига музлардан бўладиган юкланишлар
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа1-§. Асосий талаблар
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа63. Гидротехника иншоотларига муздан бўладиган юкланишлар музнинг физик-механик хусусиятлари, энг кўп муз таъсирлари даври вақтлари учун гидротехника иншооти жойлашган ернинг гидрометеорологик шароитлари тўғрисидаги статистик маълумотлар асосида аниқланиши лозим.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа64. Музнинг сиқилишдаги Rc ва эгилишидаги Rf, MPa мустаҳкамлик тавсифномалари муз юкланишининг қийматини аниқловчи асосий мустаҳкамлик тавсифномалари қуйидаги формула орқали ҳисобланади:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(118)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаRf =0,4(Cb +∆b ), (119)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаN — бир хил қалинликдаги қатламлар миқдори унга (қалинлиги бўйича) кўриб чиқилаётган муз майдони тақсимланади, бунда N ³ 3;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаCi — пластик бузилишдан мўрт-пластик ҳолатга, MPa i — қатламда тажрибавий маълумотлар бўйича аниқланувчи ҳарорат остида ti бўлган музнинг ўртача (арифметик) мустаҳкамлик қиймати (бир ўқ орқали музни сиқиш синовлари ўтказиш услуби мазкур ШНҚнинг 2-иловасида берилган);
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаDi — ишончлилик эҳтимолининг a ва параллел ўлчашлар миқдори берилган қийматларидаги математик статистика услублари орқали аниқланувчи, аниқланишларнинг тасодифий хатоликларнинг ишончлилик чегараси Ci, MPa, (синалган намуналар сонида) n;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаCb ва Db — пластик бузилиш ҳолатидан мўрт — пластик ҳолатига ўтишидаги, MPa, кўриб чиқилаётган муз майдонининг пастки қатламида музлашнинг 0 °С ҳарорати остида ва Cb, MPa ни аниқлашнинг тасодифий хатолиги ишончлилик чегараси, қайсики Ci ва Di ни аниқлаш каби бир тарафлама сиқишдаги музнинг мустаҳкамлик ўрта (арифметик) қиймати.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаТажрибавий маълумотлар мавжуд бўлмаган тақдирда (Ci +Di) қийматни мазкур ШНҚнинг 35-жадвали орқали қабул қилинишига йўл қўйилади.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
|
|
35-жадвал |
|
Музнинг кристалл тузилиши тури |
Муз майдонининг i-қатламидаги музнинг ҳарорати ti, °C |
||
|
0 |
-3 |
-15 |
|
|
Ci±Δi қиймати Mpa, α = 0.95, n = 5 бўлганда |
|||
|
Донадор |
1.2±0.1 |
3.1±0.2 |
4.8±0.3 |
|
Призматик |
1.5±0.2 |
3.5±0.3 |
5.3±0.4 |
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаБу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаti — муз майдонининг i — қатламидаги музнинг ҳарорати, °С тажрибавий маълумотлар бўйича улар мавжуд бўлмаганда қуйидаги формула орқали аниқланади:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаti =tuzi, (120)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаtu — музнинг ҳаво (ёки қор) — муз чегарасидаги ҳарорати бўлиб, °С, ҳавонинг ҳарорати тўғрисидаги маълумотлар бўйича иссиқлик ва масса алмашиниш, қор қопламининг қалинлиги ва шамол тезлиги ёки музнинг берилган қалинликларида: 0,5 m — 5 d, 0,75 m — 11 d, 1,0 m — 19 d, 1,5 m — 43 d да қабул қилинувчи ўртача суткалик ҳароратда музнинг гидротехника иншоотига кўрсатадиган таъсири орқали аниқланади;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаzi — муз — сув чегарасидан то муз майдонининг қалинлиги улушларида i — қатлами ўртасигача бўлган масофа.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаБаҳорги муз ҳаракати даврида ҳаво ҳароратини ноль орқали музнинг гидротехника иншоотига ҳисобий таъсирларининг музни қуйидагича қалинликларида 0,5 m — 1 d да; 1,0 m — 5 d да, 1,5 m — 11 d да, tu =0° С деб олинишига йўл қўйилади.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа65. Текис музнинг ҳисобий қалинлиги hd, m, қиш давридаги максимал муз қалинлигининг 1фоизли таъминланганлик билан 0,8 миқдорида қабул қилинади.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа66. Муз майдонининг тузилиши (қалинлиги бўйича) кристаллографик тадқиқотлари маълумотлари бўйича аниқланади. Бу маълумотлар мавжуд бўлмаган тақдирда, очиқ кўллар, сув омборлари ва йирик дарёларнинг донадор ва призматик музлардан тузилган муз қопламини қабул қилинишига йўл қўйилади.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаМуз қопламининг юқори қисмида жойлашган донадор музнинг қатлам қалинлиги, призматик муз қатлами қалинлигининг 1:4 нисбати каби бўлиши керак.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаRc ва Rf миқдорлар ишончлилик эҳтимоли II ва III синф гидротехника иншоотлари учун муз юкланишларини ҳисоблашларда α =0,95 деб, I синф гидротехника иншоотлари учун мувофиқ равишдаги асослашлар бўлганда, катта ишончлилик эҳтимоли тайинланиши, бироқ α=0,99 дан ортиқ бўлмаган миқдорда бўлиши лозим.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаДарё муз қопламининг биринчи силжишида, мазкур ШНҚнинг 118 ва 119-формулалари орқали аниқланган Rc ва Rf қийматларни уларни Марказий Осиё дарёлари учун (α=0,95 бўлганда) 0,45 коэффициентига кўпайтириш йўли билан камайтирилиши лозим.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа2-§. Гидротехника иншоотларига муз майдонларидан бўладиган юкланишлар
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа67. Ҳаракатланаётган муз майдонларидан вертикаль олд ёққа эга бўлган гидротехника иншоотига юкланишни қуйидагича аниқланиши лозим:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаолд ёғи учбурчак, кўпбурчак ёки цилиндрик чизмага эга бўлган алоҳида турган таянчга Fс.р, MN қуйидаги формула орқали аниқланади:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(121)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаузунасига бўлган гидротехника иншоотининг бўлимига (36-расм) Fc.w, MN, қуйидаги формула орқали аниқланади:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(122)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаV — кузатишлар маълумотлари бўйича аниқланувчи муз майдонининг ҳаракат тезлиги, m/s улар мавжуд бўлмаган тақдирда уни қуйидагиларга тенг деб олинади:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документадарёлар учун — сув оқими тезлиги;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документасув омборлари учун — вақтнинг ҳисобий давридаги 1 фоиз таъминланганлик билан шамол тезлигининг 3 фоиз миқдори;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаm — мазкур ШНҚнинг 36-жадвали бўйича қабул қилинувчи тархдаги таянч шакли коэффициенти;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаA — кузатишлар бўйича 1 фоиз таъминланганлик билан аниқланувчи муз майдонининг максимал майдони, m2 (ёки бир-бирига босим берувчи бир нечта муз майдонларининг жами майдони);
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаkb — мазкур ШНҚнинг 37-жадвали орқали қабул қилинувчи коэффициент;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаkv — мазкур ШНҚнинг 38-жадвали орқали қабул қилинувчи коэффициент;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаg — муз ҳаракати сатҳидаги, тархдаги таянч олд ёғи ўткир бурчаги ярми, градус (олд ёғи кўп қиррали ёки яримциркул чизмали таянч учун g =70° деб қабул қилинади).
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа35-расм. Ҳаракатланаётган муз майдонидан алоҳида турган вертикал таянчга ўтувчи юкланиш схемаси
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа36-расм. Ҳаракатланаётган муз майдонидан гидротехника иншооти бўлимига тушувчи юкланиш схемаси
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
|
|
|
|
|
|
36-жадвал |
|
Тархдаги таянчнинг шакл коэффициенти |
Олд ёки қуйидаги кўринишдаги таянчлар учун |
||||||
|
ўткир бурчакли учбурчак тархда 2g, градус |
Кўп бурчак ёки ярим циркуль чизмада |
Тўғри тўрт-бурчакли |
|||||
|
45 |
60 |
75 |
90 |
120 |
|||
|
m |
0.41 |
0.47 |
0.52 |
0.58 |
0.71 |
0.83 |
1 |
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
|
|
|
|
|
37-жадвал |
|
b/hd қиймати |
0,3 ва ундан кам |
1 |
3 |
10 |
20 |
30 ва ундан ортиқ |
|
kb коэффициенти |
5,3 |
3,1 |
2,5 |
1,9 |
1,6 |
1,3 |
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаИзоҳ: b — муз ҳаракати сатҳидаги кўлам бўйича таянч кенглиги ёки гидротехника иншооти бўлими, m.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
|
|
|
|
|
38-жадвал |
|
εe, с -1 қиймати |
10-7 ва ундан кам |
5·10-5 |
10-4-5·10-4 |
10 |
5·10-3 |
10-2 ва ундан ортиқ |
|
kv коэффициенти |
0.1 |
0.9 |
1.0 |
0.8 |
0.5 |
0.3 |
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаИзоҳ: εe — музнинг таянч билан ўзаро таъсири доирасида, с-1, қуйидаги формула орқали аниқланувчи муз деформациясининг самарали тезлиги:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаεe = V/k e b, (123)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаke b/hd< 30 бўлганда 4 га тенг, b/hd > 30 бўлганда 2 га тенг қилиб олинувчи коэффициент.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаБунда, Fc.p, юкланиш ушбу ШНҚнинг 121-формуласи бўйича аниқланиб, Fb.p, MN юкланишдан ортиқ бўлишига йўл қўйилмайди. Бунда, қуйидаги формула орқали аниқланади:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаFb.p = mkb kv Rc bhd (124)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаFc.w юкланиш эса мазкур ШНҚнинг 122-формуласи орқали аниқланувчи бўлиб қуйидаги формула орқали аниқланувчи Fb.w, MN юкланишдан катта бўлмайди:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаFb.w =kkv Rc bhd (125)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаk — мазкур ШНҚнинг 39-жадвали бўйича қабул қилинувчи коэффициент.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаОлд ёғи тўғри тўртбурчак кўринишидаги таянчга муз майдони таъсиридан бўладиган юкланиш ушбу ШНҚнинг 124-формуласи орқали аниқланиши лозим.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
|
|
|
|
|
39-жадвал |
|
b/h (ёки nf / hd) |
0,3 ва ундан кам |
1 |
3 |
10 |
20 |
30 ва ундан ортиқ |
|
k коэффициенти (ёки kn) |
1 |
0,9 |
0,8 |
0,6 |
0,5 |
0,4 |
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаRc ва hd — белгиланишлар 64 ва 65-бандлар каби бўлиши керак.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа68. Ҳаракатланаётган муз майдонини алоҳида турган конус кўринишидаги таянчга мазкур ШНҚнинг 37-расмига кўра ёки муз билан қўшилиб музлаш мавжуд бўлмаганда полициркул чизмали конусли муз кесгичга таъсиридан бўладиган юкланиш қуйидаги формула орқали аниқланади:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаюкланишнинг горизонтал ташкил этувчиси, Fh.p, MN,
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаFh.p =[kh1 Rf h²d + kh2 ρghd d²+kh3 ρghd (d²-d²t )]kh4 (126)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаюкланишнинг вертикал ташкил этувчисини Fv.p, MN,
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаFv.p =kv1Fh.p +kv2 ρghd (d²-d²t) (127)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документақия кесимли бўлимга (38-расм) ёки оғма тарздаги олд ёқли тўғри тўртбурчак кесимли алоҳида турган таянчга қуйидаги формула орқали:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаюкланишнинг горизонтал ташкил этувчисини Fh, MN,
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаFh =0.1Rf bhd tgβ; (128)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаюкланишнинг вертикал ташкил этувчисини Fv, MN,
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаFv = Fh ctgβ, (129)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаkh1, kh2 — мазкур ШНҚнинг 40-жадвали бўйича қабул қилинувчи коэффициентлар;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаkh.3,kh.4,kv.1,kv.2 — ушбу ШНҚнинг 41-жадвали бўйича қабул қилинувчи коэффициентлар;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаρ — сувнинг зичлиги, kg/m
;
;Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаg — 9.81 m/s
га тенг бўлган эркин тушиш тезланиши;
га тенг бўлган эркин тушиш тезланиши;Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаd — муз таъсири сатҳидаги конус диаметри, m;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаdt — конуснинг юқори диаметри, m;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаβ — горизонтга нисбатан конус ташкил этувчи оғма бурчаги (қия кесимли гидротехника иншооти олд ёғи), град;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаRf, hd ва b — белгиланишлар 60, 61 ва 63-бандларда келтирилган.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа37-расм. Ҳаракатланувчи муз майдонидан алоҳида турган конус тарзидаги таянчга бериладиган юкланиш
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа38-расм. Ҳаракатланаётган муз майдонидан қия кесимли гидротехника иншоотига бериладиган юкланиш
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
|
|
|
|
|
|
|
|
40-жадвал |
|
|
|
0.1 |
0,5 |
1 |
5 |
10 |
25 |
50 |
100 |
||
|
kh.1 коэффициентлари |
1,6 |
1,6 |
1,7 |
1,9 |
2,1 |
2,5 |
2,9 |
3,5 |
||
|
kh.2 |
0,31 |
0,24 |
0,21 |
0,11 |
0,08 |
0,05 |
0,02 |
0,02 |
||
қийматиПредложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
|
|
|
|
|
41-жадвал |
|
β, град қиймати |
20 |
30 |
40 |
50 |
60 |
70 |
|
kh3 коэффициентлари |
0.25 |
0.27 |
0.31 |
0.36 |
0.46 |
0.67 |
|
kh4 |
0.7 |
0,9 |
1.3 |
1.8 |
2.6 |
5.3 |
|
kv1 |
2.2 |
1.6 |
1.1 |
0.8 |
0.5 |
0.3 |
|
kv2 |
0.041 |
0.042 |
0.039 |
0.034 |
0.026 |
0.017 |
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаИзоҳ: ушбу жадвалда келтирилганлар муз ва гидротехника иншооти орасидаги ишқаланиш коэффициентига мувофиқ бўлиб, 0,15 га тенг.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа69. Ҳаракатланувчи муз майдони таъсиридан вертикал устунлар мажмуасидан иборат гидротехника иншоотига бўладиган юкланиш Fp, MN (мазкур ШНҚнинг 39-расми) қуйидаги формула орқали аниқланиши лозим:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаFp = nt K1 K2 Fb.p, (130)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаnt — гидротехника иншоотида бўлган устунларнинг умумий сони;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаK1 — қуйидаги формула орқали аниқланувчи коэффициент:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаK1 =0,83 + 0.17nt−1/2 ; (131)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаK2 — мазкур ШНҚнинг 42-жадвали бўйича қабул қилинувчи коэффициент
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаhd,Fb.p,b и k — белгиланишлар мазкур ШНҚнинг 61 ва 63-бандларида келтирилган.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа39-расм. Ҳаракатланаётган муз майдонининг вертикал устунлар тизимидан иборат бўлган гидротехника иншоотига бериладиган юкланиши схемаси
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
|
|
42-жадвал |
|
b/a қиймати |
0,1 ва ундан кам |
0,5 |
1 |
|
K2 коэффициент |
1 |
|
|
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаa — устунлар қадами, m;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаkn — 39-жадвал бўйича қабул қилинувчи (nf b) / hd бўлгандаги коэффициенти;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаnf — гидротехника иншооти олд кўлами бўйлаб биринчи қатордаги устунлар сони.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаМазкур ШНҚнинг 132-формуласи бўйича аниқланувчи коэффициент қийматлари K1 музнинг бир ўқи бўйича сиқилишидаги 0,2 га тенг бўлган мустаҳкамликка мувофиқ бўлиши лозим.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа70. Ҳаракатдан тўхтаган муз майдонининг сув оқими ва шамол таъсирида гидротехника иншоотига уюлиб келган тарзда таъсиридан бўладиган юкланиш Fs, MN, қуйидаги формула орқали аниқланиши лозим:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаFs = ( pµ+ pv + pi + pµ.a )A, (132)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаБунда, қийматлар pµ, pv, pt и pµ.a, MPa қуйидаги формулалар бўйича аниқланади:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаpµ =5·10−6V²max; (133)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(134)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаpi = 9,2·10−3 hd i; (135)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаpµ. a = 2·10−8V²w.max, (136)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаVmax — 1 фоиз таъминланганлик билан муз остидаги сув оқимининг максимал тезлиги, m/s;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаVw.max — 1 фоиз таъминланганлик билан муз силжиш давридаги шамолнинг максимал тезлиги, m/s;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаLm — оқим йўналиши бўйича муз майдонининг ўртача узунлиги бўлиб, амалий кузатишлар маълумотлари бўйича қабул қилинади улар мавжуд бўлмаган тақдирда эса дарёлар учун Lm дарёнинг кенглигини уч баробарига тенг қилиб олинади, m;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаi — оқим юзасининг нишаби;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаhd ва A — белгиланишлар ҳам мазкур ШНҚнинг 65 ва 67-бандларида белгиланганидек бўлади.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаБунда, мазкур ШНҚнинг 133-формуласи орқали аниқланган Fs юкланиш ушбу ШНҚнинг 125-формуласи бўйича аниқланган kv = 0.1 бўлгандаги Fb.w юкланишдан ортиқ бўлишига йўл қўйилмайди.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаМуз майдонининг ҳисобий кенглиги амалий кузатишлар маълумотлари бўйича қабул қилинади ҳамда затворлар ёки шу каби гидротехника иншоотлари учун иншоотнинг устунлар оралиғи (қулочи) кенглигидан ортиқ бўлишига йўл қўйилмайди.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа71. Мазкур ШНҚнинг 63 — 66-бандларига мувофиқ аниқланган тенг таъсир этувчи муз юкланиши берилиши нуқтасини сувнинг ҳисоб сатҳидан қиш даврида 0.2hd, баҳорги муз силжиш даврида эса 0.4hd миқдорга паст ҳолда қабул қилиниши лозим.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа3-§. Гидротехника иншоотларига ялпи муз қопламидан унинг ҳароратли кенгайишидаги бўладиган юкланишлар
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа72. Муз қопламидан унинг ҳарорати ортишидан бўладиган горизонтал чизиқли юкланишни q, MN/m (узунасига кетган гидротехника иншоотининг кўлами бўйича 1 m узунлигига) бир неча йиллар давомида кўриб чиқилувчи маълумотларнинг энг катта қийматига тенг қилиб олиниши лозим.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаq қиймат мазкур ШНҚнинг 40-расми бўйича ҳаво ҳароратининг ўзгаришларининг берилган қийматларида
Dq, °C ва уларга мувофиқ равишда музнинг ҳақиқий ва келтирилган қалинликлари hc, m ва hred, m бўйича аниқланади.
Dq, °C ва уларга мувофиқ равишда музнинг ҳақиқий ва келтирилган қалинликлари hc, m ва hred, m бўйича аниқланади.Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа40-расм. Чизиқли юкланиш q қийматлари графиги
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаD q қиймат ҳар қайси йил учун кўриб чиқилаётган қатор йиллар (30 йил ва ундан ортиқ) ўзгаришларнинг 5 h дан 2,0 d гача бўлган музлаб турган даврларни кузатиш маълумотлари бўйича ҳароратлар бориши графиги бўйича танланади.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаhc қийматлар ҳарорат ўзгариши вақти мобайнидаги музнинг ўртача қалинлигига тенг қилиб олинади.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаhred, m, қуйидаги формула орқали аниқланиши лозим:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаhred =hc +1,43hs +hr, (137)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаhs — ҳарорат ўзгариши вақтидаги қорнинг ўртача қалинлиги, m;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаhr — музнинг қўшимча қалинлиги, m мазкур ШНҚнинг 43-жадвали бўйича қабул қилинади.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
|
|
43-жадвал |
|
Ҳарорат ўзгариши пайтидаги шамолнинг ўртача тезлиги Vw,m/s |
Ўзгариш вақти мобайнидаги ҳавонинг ўртача ҳароратидаги qd, °C музнинг қўшимча қалинлиги hr, m |
||
|
0 |
-10 |
-20 |
|
|
0 |
0.57 |
0.46 |
0.39 |
|
2.5 |
0.32 |
0.26 |
0.22 |
|
5 |
0.16 |
0.14 |
0.12 |
|
10 |
0.05 |
0.05 |
0.05 |
|
20 |
0.01 |
0.01 |
0.01 |
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа73. Муз қоплами таъсиридан бўладиган юкланиш алоҳида турган гидротехника иншооти учун Ft, MN қуйидаги формула орқали аниқланиши лозим:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаFt =kl qb, (138)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаkl — 44-жадвал бўйича қабул қилинувчи коэффициент;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаb ва q — белгиланишлар мазкур ШНҚнинг 64 ва 69-бандлари каби бўлади.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаБунда, мазкур ШНҚнинг 138-формуласи бўйича аниқланган Ft юкланиш, қуйидаги формула орқали аниқланувчи Ft.b, MN юкланишдан ортиқ бўлишига йўл қўйилмайди.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаFt.b =Rc bhc, (139)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаRc — белгиланиш мазкур ШНҚнинг 60-банди каби бўлади.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
|
|
|
|
|
44-жадвал |
|
|
L/b қиймат |
1 |
5 |
15 |
25 |
50 |
75 |
100 |
|
kl коэффициенти |
1 |
2 |
4 |
6 |
10 |
14 |
17 |
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаL — алоҳида турган гидротехника иншоотидан қирғоққача ёки узунасига кетган гидротехника иншоотигача бўлган масофа, m.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа74. Мазкур ШНҚнинг 71 ва 72-бандларига мувофиқ аниқланган музнинг тенг таъсир этувчи юкланиши берилиш нуқтасини сувнинг ҳисоб сатҳидан 0.25hc миқдорга паст қилиб қабул қилиш лозим.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа4-§. Муз ва қорларнинг тўпланиб қолишидаги муз массаларидан гидротехника иншоотларига бўладиган юкланишлар
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа75. Тўпланган ҳаракатдаги муз массаларидан алоҳида турган таянчга бўладиган юкланишни

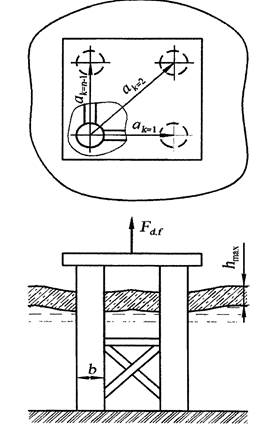

, MN қуйидаги формула орқали аниқланади:
, MN қуйидаги формула орқали аниқланади:Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаFb.i = 0.5mRb.i bhb.i, (140)

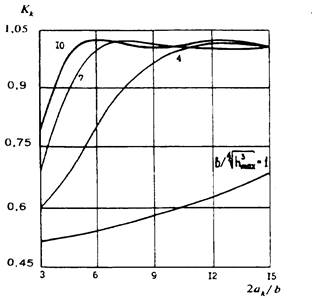

Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаRb.i — амалий кузатишлар маълумотлари бўйича аниқланувчи тўпланиб келган муз массаси эзилишга бўлган меъёрий қаршилиги улар мавжуд бўлмаган тақдирда 0,25 MPa га тенг қилиб олинишига йўл қўйилади.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаhb.i — амалий кузатишлар маълумотлари бўйича аниқланувчи тўпланиб қолган муз массаси ҳисобий қалинлиги, улар мавжуд бўлмаган тақдирда қуйидаги формула орқали:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаhb.i = ai Нb.i, (141)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
— ушбу ШНҚнинг 45-жадвали бўйича қабул қилинувчи коэффициент;Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаНb.i — музларни тўпланиб юриш даври сувнинг максимал сарфидаги муз тўпламлари усти бўйича дарёнинг ўртача чуқурлиги, m.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаm, b — белгиланиш мазкур ШНҚнинг 63-банди каби бўлади.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
|
|
|
|
|
45-жадвал |
|
Нb.i қиймат |
3 |
5 |
10 |
15 |
20 |
25 |
|
ai коэффициенти |
0.85 |
0.75 |
0.45 |
0.40 |
0.35 |
0.28 |
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа76. Тўпланган ҳаракатдаги муз ва музлаб улгурмаган қор массаларининг алоҳида турган таянчга бўладиган юкланишлари Fb.j, MN қуйидаги формула орқали аниқланади:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаFb.j =m Rb.j bhj, (142)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаRb.j — муз ва қор тўпламининг эзилишга бўлган меъёрий қаршилиги MPa бўлиб, амалий кузатишлар маълумотлари бўйича аниқланиши, улар мавжуд бўлмаган тақдирда 0,12 MPa га тенг қилиб олинишига йўл қўйилади;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаhj — амалий кузатишлар маълумотлари бўйича аниқланувчи, муз-қор тўпламининг ҳисобий қалинлиги, m улар мавжуд бўлмаган тақдирда муз-қор тўпланиши даври сув сарфидаги оқимнинг ўртача чуқурлигининг 0,8 га тенг қилиб олишга йўл қўйилади;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаm, b — белгиланиши 67-банди каби бўлади.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа5-§. Гидротехника иншоотига музлаб ёпишган муз қопламининг сув сатҳи ўзгаришидаги юкланиши
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа77. Гидротехника иншоотига музлаб ёпишган муз қопламининг сув сатҳи ўзгаришидаги келтирадиган вертикал чизиқли юкланишини (гидротехника иншооти кўлами бўйича 1 m узунликка)fd, MN/m (мазкур ШНҚнинг 41-расми) қуйидаги формула орқали аниқланиши лозим:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(143)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаho — сув сатҳининг ўзгариши, m бу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаhmax — 1 фоиз таъминланганлик билан муз қопламининг максимал қалинлиги, m.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа41-расм. Гидротехника иншоотига музлаб ёпишган қопламнинг, сув сатҳини ўзгаришидаги (УВ), гидротехника иншоотига берадиган юкланиш схемаси:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаа — УВ — сув сатҳининг пасайишида; б — УВ — сув сатҳининг кўтарилишида; УВЛ — батамом музлашдаги сув сатҳи
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаБунда, мазкур ШНҚнинг 143-формуласи бўйича аниқланган юкланиш fd, қуйидаги формула орқали аниқланувчи fd.lim, MN/m юкланишдан катта бўлишига йўл қўйилмайди:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(144)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаσс.lim — эгилувчи муз қопламининг сиқилган қатламидаги чегаравий кучланиш MPa бўлиб, муз қопламининг пастки қатлами учун 0 °С ҳарорат остида сув сатҳини пасайиши ёки муз қопламининг устки қатлами учун tu ҳарорат остида сув сатҳининг кўтарилиши ҳолатларида (ci + Δi) каби аниқланади;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаσt.lim — эгилаётган муз қопламининг чўзилган қатламидаги чегаравий кучланиш MPa бўлиб, муз қатламининг юқори қатлами учун сув сатҳининг пасайиши тақдирда tu ҳарорат остида σ ёки муз қатламининг пастки қатлами учун 0 °С ҳарорат остида сув сатҳининг кўтарилишда) 0.3 (ci + Δi) каби аниқланади;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаci, Δi, tu ва tb — белгиланишлар мазкур ШНҚнинг 64-банди каби бўлади.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа78. Сув сатҳининг ўзгаришида музлаб ёпишган муз қопламидан узунасига кетган гидротехника иншоотининг 1 m қисмидан қабул қилинган куч моменти Ml, MN×m/m мазкур ШНҚнинг 41-расмига кўра қуйидаги формула орқали аниқланади:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(145)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаho, hmax — белгилашлар мазкур ШНҚнинг 73-банди каби бўлади.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаБунда, мазкур ШНҚнинг 145-формуласи бўйича аниқланган куч моменти Ml қуйидаги формула орқали аниқланувчи Ml.lim, MN×m/m моментдан ортиқ бўлишига йўл қўйилмайди:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(146)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаσс.lim, σt.lim — белгилашлар мазкур ШНҚнинг 73-банди каби бўлади.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа79. Сув сатҳининг ўзгаришидаги алоҳида турган таянчга ёки қоқилган қозиқ устунлар дастасига гидротехника иншоотига музлаб ёпишган муз қопламидан бўладиган юкланиш Fd.p мазкур ШНҚнинг 42-расмига кўра қуйидаги формула орқали аниқланиши лозим:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаFd.p =kf Rf h²max, (147)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаkf — қуйидаги формула орқали аниқланувчи коэффициент:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаkf =0.6 +0,15D/hmax, (148)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаD — таянч ёки қоқилган қозиқ устунларнинг кўндаланг кесими (диаметри), m;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаRf ва hmax — белгиланишлар мазкур ШНҚнинг 64 ва 77-бандлари каби бўлади.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаТаянчнинг тархдаги b ва c, m томонлар асосидаги тўғри тўртбурчак шаклида ёки устунлар тизимидан ташкил топган гидротехника иншооти учун ёки таянч қисми ташқи қамровлари b ва c, m муз таъсир сатҳида бўлган қоқилган қозиқ устунлар дастаги учун (m) деб қабул қилинишига йўл қўйилади.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа42-расм. Алоҳида турган таянчга музлаб ёпишган қопламнинг сув сатҳи ўзгаришидаги кўрсатадиган юкланиши
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаа — сув сатҳи камайишида; б — сув сатҳи ортишида
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа80. Вертикал устунлар мажмуасидан тузилган гидротехника иншооти таянчларига музлаб ёпишган муз қопламининг сув сатҳи ўзгаришидаги юкланиши Fd.f, MN (43-расм) қуйидаги формула орқали аниқланиши лозим:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаFd.f =K Fd.p, (149)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаk — устунлар учун Kk коэффициентлари ҳосиласи сифатида аниқланувчи коэффициент мазкур ШНҚнинг 44-расми графиги бўйича ak,b ва hmax берилган қийматларида қабул қилинувчи.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаak — эркин танланган асосий устунининг ўқигача бўлган масофа (43-расмда келтирилган), m;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПредложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа43-расм. Вертикал устунлар мажмуасидан иборат гидротехника иншоотига музлаб ёпишган муз қопламини сув сатҳи кўтарилишидаги юкланиши схемаси (сув сатҳи пасайишида куч пастга қараган бўлади)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа44-расм. Kk коэффициентининг қийматлари чизмаси
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПредложения по документуПрослушать аудиоПолучить ссылку из элемента документаШНҚ 2.06.04-21 «Гидротехника иншоотларига бўладиган юкланиш ва таъсирлар» шаҳарсозлик нормалари ва қоидаларига
1-ИЛОВА
1-ИЛОВА
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаОчиқ ва ўралган акваторияларда тўлқин элементларини аниқлаш
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПредложения по документуПрослушать аудиоПолучить ссылку из элемента документа1. Очиқ ва ўралган акваторияларда тўлқин элементларини аниқлашда тўлқин вужудга келтирувчи омиллар ҳисобга олиниши (шамол тезлиги унинг қиймати ва йўналиши, сув юзасида шамолнинг узлуксиз ҳаракатининг давомийлиги, шамол қамровидаги акваториянинг ўлчами ва шакллари, сув сатҳини ўзгариб туриши, сув омбори тубининг тузилиши ва чуқурлиги) лозим.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа2. Сувнинг ҳисоб сатҳи ва шамолнинг тавсифлари бир қатор кўп йиллик музсиз мавсумлардаги кузатувларга статистик ишлов бериш натижалари бўйича аниқланиши лозим (камида 25 йил), бунда сувнинг ҳисобий сатҳлари ҳайдалиш, мавсумий ва сатҳларнинг йиллик ўзгаришини ҳисобга олингани ҳолда аниқланиши лозим.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа3. Тўлқин элементлари ҳисоблари сув омборининг қуйидаги чуқурликлар бўйича доираларга бўлинишини ҳисобга олган ҳолда амалга оширилиши лозим:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документачуқур сув —
чуқурликда. Бунда, сув туби тўлқинларнинг асосий тавсифномаларига таъсир кўрсатмайди;
чуқурликда. Бунда, сув туби тўлқинларнинг асосий тавсифномаларига таъсир кўрсатмайди;Предложения по документуПрослушать аудиоПолучить ссылку из элемента документасаёз сув —
чуқурликда. Бунда, сув туби тўлқинлар ривожига ва асосий тавсифномаларига таъсир этади;
чуқурликда. Бунда, сув туби тўлқинлар ривожига ва асосий тавсифномаларига таъсир этади;Предложения по документуПрослушать аудиоПолучить ссылку из элемента документақирғоққа урилувчи — dcr дан dcr.u гача бўлган чуқурлик, сув тўлқинлари бузилиши бошланиш ва тугалланиш доираси;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документасув горизонт сатҳи — dcr.u дан кам чуқурлик. Бунда, парчаланган тўлқинлардан бўлган оқим даврий равишда қирғоққа урилиб туради.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа4. Гидротехника иншоотлари ва улар элементларининг турғунлиги ва мустаҳкамлигини мажмуадаги тўлқинлар баландликларининг ҳисобий таъминланганлиги қуйидаги 1-жадвал орқали аниқланиши лозим.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
1-жадвал |
|
Гидротехник иншоотлари |
Мажмуадаги тўлқин баландлиги ҳисобий таъминланганлиги, фоиз |
|
Вертикал кесимли гидротехника иншоотлари |
|
|
Икки ёки очиқ ва қуйидаги синфга мансуб тўсиқлар |
1 |
|
I |
1 |
|
II |
5 |
|
III, IV |
13 |
|
Қуйидаги синфга мансуб қирғоқ маҳкамлаш гидротехника иншоотлари: |
|
|
I, II |
1 |
|
III, IV |
5 |
|
Қия кесимли маҳкамланишлар билан бўлган чегараловчи гидротехника иншоотлари: |
|
|
Бетон плиталар билан |
1 |
|
Тош ётқизилган оддий ёки шаклдор массивлар билан |
2 |
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаИзоҳлар:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа1. Гидротехника иншоотларига бўладиган юкланишларини аниқлашда
мажмуадаги берилган таъминланган тўлқин баландлигини hi ва ўртача тўлқин узунлигини
деб олиниши, икки ёғи очиқ қурилмалар учун ҳисобий тўлқин узунлигининг 0,8 дан чегараларда ўзгаришидаги тўлқин максимал таъсири аниқланади.
мажмуадаги берилган таъминланган тўлқин баландлигини hi ва ўртача тўлқин узунлигини деб олиниши, икки ёғи очиқ қурилмалар учун ҳисобий тўлқин узунлигининг 0,8 дан чегараларда ўзгаришидаги тўлқин максимал таъсири аниқланади.Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа2. Тизимдаги тўлқинлар ҳисобий баландлигини таъминланиши қуйидагича қабул қилиниши лозим:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабандаргоҳ акваторияларининг ҳимояланганлигини аниқлашда ...... 5 фоиз;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документатўлқинлар қирғоққа келишини аниқлашда ......... 1 фоиз.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа3. Очиқ акваторияларда қурилувчи икки ёғи очиқ гидротехника иншоотларининг баландлик белгиларини тайинланишида, тизимда тўлқинлар баландликларини ҳисобий таъминланишини тегишли асослаш билан 0,1 фоиз деб қабул қилинишига йўл қўйилади.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаСувнинг ҳисобий сатҳлари
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа5. Сатҳларнинг ҳисобий таъминланганлиги кунидаги йиллар музсиз даври энг юқори сатҳларидан ортиқ бўлмаслиги (1 фоиз 100 йилда 1 марта, II ва III синф учун — 5 фоиз 20 йилда 1 марта, IV синф учун эса 10 фоиз 10 йилда 1 марта) лозим.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа6. Шамол босиб келиш баландлиги Δhset, m амалий кузатишлар маълумотлари асосида, улар мавжуд бўлмаган тақдирда эса (тубнинг доимий чуқурлигидаги d қирғоқ чизиғи шаклини ҳисобга олмаган ҳолда) кетма-кетликда яқинлашиш услуби орқали қуйидаги формула орқали аниқлашга йўл қўйилади:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(150)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаaw — сув омборининг узунасига бўлган ўқи билан шамол йўналиши орасидаги бурчак, градус;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаVw — шамолнинг ҳисобий тезлиги;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаL — қувиш, m;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаkw — 2-жадвал бўйича қабул қилинувчи коэффициент.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
|
|
|
2-жадвал |
|
Шамол тезлиги Vw, m/s |
20 |
30 |
40 |
50 |
|
kw·106 |
2,1 |
3 |
3,9 |
4,8 |
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаШамолнинг ҳисобий тавсифномалари
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа7. Шамол тўлқинлари элементлари ва шамол босиб келишини аниқлашда гидротехника иншоотларининг қуйидаги синфлари учун ҳисобий бўрон таъминланишлари I, II синф учун — 2 фоиз (50 йилда 1 марта) ва III, IV синф учун — 4 фоиз (25 йилда 1 марта) қилиб олиниши лозим.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаI ва II синф гидротехника иншоотлари учун ҳисобий бўрон таъминланишлари 1 фоиз (100 йилда 1 марта) асослашлар билан қабул қилиниши лозим.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа8. Сув сатҳи таъминланиши билан шамол тезлигини таъминланиши бир турдалиги, I ва II синф иншоотлари учун сув омборларининг мўътадил тўғонли босимда (МТБ) 5 ва 7-бандларга мувофиқ қабул қилиниши ва амалий кузатишлар маълумотлари асосида аниқланиши керак.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа9. Сув омборининг юзаси устидаги 10 m баландликдаги шамолнинг ҳисобий тезлиги Vw, m/s, қуйидаги формула орқали аниқланади:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаVw=kflklVl, (151)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаVl — Vl — ер юзасидан 10 м баландликдаги шамол тезлиги (сув омборининг) бўлиб, ўртача қийматга келтириш ва таъминлашнинг 10-минутли оралиғига мувофиқ равишда 7-банд бўйича қабул қилинади, kfl — флюгер бўйича ўлчанган шамол тезликлари бўйича берилганларни ҳисоблаш коэффициенти бўлиб қуйидаги формула орқали аниқланади:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабироқ, 1 дан ортиқ эмас;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаkl — хос бўлган 20 km гача масофага чўзилган сув омборлари учун (шу жумладан лойиҳалаштирилувчи) тезликни сув юзаси шароитларига келтириш коэффициенти бўлиб, қуйидагича қабул қилинади:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документатекис сув юзаси, текис қумли (қирғоқ бўйлари қум тепалари ва бошқалар) ёки қор билан қопланган ерлар устидаги шамол тезлиги ўзгаришида Vl бирга тенг қилиб;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документашамол юкланишлари ва уларга қўшимчалар билан ўрнатилувчи А, В ёки С туридаги жойлар устидаги шамол тезлигини ўзгаришида 3-жадвал бўйича аниқланади.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
|
|
3-жадвал |
|
Шамол тезлиги, Vl, m/s |
Жой турларидаги kl коэффициенти қиймати |
||
|
А |
В |
С |
|
|
10 |
1.1 |
1.3 |
1.47 |
|
15 |
1.1 |
1.28 |
1.44 |
|
20 |
1.09 |
1.26 |
1.42 |
|
25 |
1.09 |
1.25 |
1.39 |
|
30 |
1.09 |
1.24 |
1.38 |
|
35 |
1.09 |
1.22 |
1.36 |
|
40 |
1.08 |
1.21 |
1.34 |
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа10. Тўлқин элементларини аввалдан аниқлашда, шамолнинг берилган ҳисобий тезлиги Vw, m/s учун тезлашиш ўртача қийматини, m, қуйидаги формула орқали аниқлашга йўл қўйилади:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаkvis — 5·1011 га тенг қилиб олинувчи коэффициент;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаv — 10-5 m2/s га тенг қилиб олинувчи, ҳавонинг кинематик қовушқоқлик коэффициенти.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаЧегаравий тезлашиш қийматини Lu, m, шамолнинг берилган ҳисобий тезлиги учун Vw, m/s қуйидаги 4-жадвал бўйича қабул қилинишига йўл қўйилади.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
|
|
|
|
4-жадвал |
|
Шамол тезлиги Vw, m/s |
20 |
25 |
30 |
40 |
50 |
|
Чегаравий тезлашиш қиймати Lu·10-3, m/s |
1600 |
1200 |
600 |
200 |
100 |
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа11. 100 km дан кам бўлган тезлашишлардаги шамолнинг ҳисобий тезликларини, шамол тезликларини ҳар йилги максимал тезликларини, улар давомийлигини ҳисобга олмаган ҳолдаги кузатишлар маълумотлари бўйича аниқлашга йўл қўйилади.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа12. 100 km дан ортиқ бўлган тезлашишлардаги шамолнинг ҳисобий тезликлари, уларни фазовий тақсимланишларини ҳисобга олган ҳолда мазкур ШНҚнинг 2-иловасига асосан аниқланади.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаЧуқур сув доирасидаги тўлқин элементлари
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа13. Чуқур сув доирасидаги ўртача баландлик
, m ва ўртача тўлқин даври

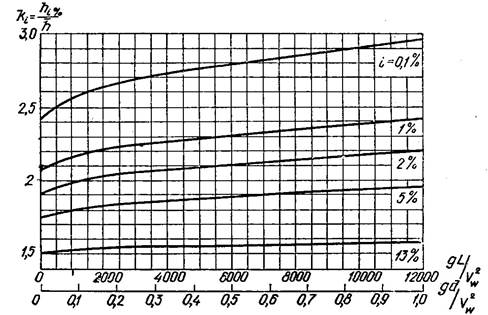

, 1-расмдаги юқори букувчи эгри чизиғи бўйича аниқланади.
, m ва ўртача тўлқин даври , 1-расмдаги юқори букувчи эгри чизиғи бўйича аниқланади.Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаЎлчамсиз катталиклар қийматлари gt/Vw ва gL/
ва юқори айланиб ўтиш эгри чизиғи бўйича
ва
қийматларини аниқлаш ва уларнинг кичик миқдорлари бўйича тўлқинларнинг ўртача баландлигини аниқланиши ва ўртача тўлқин даври қабул қилинниши лозим.
нинг маълум қийматида тўлқиннинг ўртача узунлиги
m қуйидаги формула орқали аниқланади:
ва юқори айланиб ўтиш эгри чизиғи бўйича ва қийматларини аниқлаш ва уларнинг кичик миқдорлари бўйича тўлқинларнинг ўртача баландлигини аниқланиши ва ўртача тўлқин даври қабул қилинниши лозим. нинг маълум қийматида тўлқиннинг ўртача узунлиги m қуйидаги формула орқали аниқланади:Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(153)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаТўлқинлар тезлашиши бўйича шамолнинг ўзгарувчан тезликларида,
ни шамол тезлигининг доимий қийматлари билан бўлган қисмлар учун тўлқин баландликларини кетма-кетликда аниқлаш натижалари бўйича қабул қилишга йўл қўйилади.
ни шамол тезлигининг доимий қийматлари билан бўлган қисмлар учун тўлқин баландликларини кетма-кетликда аниқлаш натижалари бўйича қабул қилишга йўл қўйилади.Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа14. Қирғоқ чизиғининг мураккаб шаклларида ўртача тўлқин баландлиги , m қуйидаги формула орқали аниқланиши лозим:
, m қуйидаги формула орқали аниқланиши лозим:Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(154)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаБунда, hn, m (n=1; ±2; ±3; ±4 бўлганда) тўлқинлар ўртача баландлиги 1-расмга мувофиқ шамол йўналишига мос тушувчи асосий нур йўналишига бўлган шамолнинг ҳисобий тезлиги ва Ln, m, нурлар проекциялари бўйича қабул қилиниши лозим.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаНурлар ҳисобий нуқтадан қирғоқ чизиғи билан кесишгунча асосий нурдан ±22,5 оралиқ билан ўтказилади.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаҲисобий тўғон чизиғи олдида 22,5 градусдан кам бурчак ўлчамларига эга бўлган ҳамда бурчак ўлчамлари йиғиндиси 22,5 градусдан катта бўлган оролчалар кўринишидаги кўп сонли тўсиқлар мавжуд бўлганда, n бўлимдаги ўртача тўлқин баландлиги
, m, қуйидаги формула орқали аниқланиши лозим:
, m, қуйидаги формула орқали аниқланиши лозим:Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(155)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабунда,
,
— нур йўналишидан ±11,25 градус оралиқда тайинланувчи n — бўлим доираларида 22,5 градус (i=1,2,3....kn; j=1,2,3,.....ln), бурчакка тааллуқли бўлган қўшни тўсиқлар j — оралиғи ва i — тўсиқларнинг мувофиқ равишдаги бурчакли ўлчамлари;
, — нур йўналишидан ±11,25 градус оралиқда тайинланувчи n — бўлим доираларида 22,5 градус (i=1,2,3....kn; j=1,2,3,.....ln), бурчакка тааллуқли бўлган қўшни тўсиқлар j — оралиғи ва i — тўсиқларнинг мувофиқ равишдаги бурчакли ўлчамлари;Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
,
m ўртача тўлқин баландликлари шамолнинг ҳисобий тезлиги ва шамол йўналиши Lni, Lnj, m нурлар проекциясига тенг бўлган тезлашиш L бўйича 1-расмга биноан аниқланади. Lni ва Lnj нурлар мувофиқ равишда ҳисобий нуқтадан i — тўсиқ ёки j — оралиқдаги шамол остидаги қирғоқни кесишишигача бўлган масофага тенг.Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаТўлқинларнинг ўртача даври ўлчамсиз маълум катталикда
1-расмга мувофиқ қабул қилинувчи
ўлчамсиз миқдор бўйича аниқланади.
1-расмга мувофиқ қабул қилинувчи ўлчамсиз миқдор бўйича аниқланади.Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаТўлқинларнинг ўртача узунликлари (153) формула орқали аниқланиши лозим.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаАгар миқдор Lmax / Lmin ³ 2 бўлса, қирғоқ чизиғи шакли мураккаб деб қабул қилиниши, бунда Lmax ва Lmin — мувофиқ равишда ±45 градусдаги бўлимда ҳисобий нуқтали шамол йўналишидан шамол остидаги қирғоқ билан кесишгунча ўтказилган мос равишдаги энг катта ва энг кичик нурлар аниқланиши зарур.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа15. hd.i, m мажмуада 1 фоиз таъминланган тўлқин баландлиги мазкур илованинг 2-расм графиклари орқали gL/
ўлчамсиз катталик учун қабул қилинувчи ki коэффициентга ўртача тўлқин баландлигини кўпайтириш орқали аниқланади. Қирғоқ чизиғининг мураккаб шаклларида gL/
қиймат
ва 1-расмдаги юқори букувчи эгри чизиқ бўйича қабул қилиниши лозим.
ўлчамсиз катталик учун қабул қилинувчи ki коэффициентга ўртача тўлқин баландлигини кўпайтириш орқали аниқланади. Қирғоқ чизиғининг мураккаб шаклларида gL/ қиймат ва 1-расмдаги юқори букувчи эгри чизиқ бўйича қабул қилиниши лозим.Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа1, 2, 4 фоиз тартиб бўйича таъминланганлик билан тўлқин элементлари амалий маълумотлар бўйича аниқланган тақсимланиш функциялари бўйича қабул бўлмаган ёки етарли бўлмаган тақдирда эса синоптик хариталарни таҳлил қилиш натижалари бўйича қабул қилиниши лозим (мазкур ШНҚнинг 2-иловасида келтирган).
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа2-расм. ki коэффициенти қийматлари графиклари
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа16. Тўлқин ўркачини ҳисобий сатҳдан ηc, m ортиши, ηc/hi (мазкур илованинг 3-расм) ўлчамсиз катталик бўйича берилган ушбу
учун,
га тенг деб қабул қилган ҳолда аниқланади.
учун, га тенг деб қабул қилган ҳолда аниқланади.Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа3-расм. ηc/hi саёз сув ва ηc,sur/hi қирғоққа урилувчи тўлқин доираларида қийматларни аниқлаш учун графиклар
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаСаёз сув доираларида тўлқин элементлари
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа17. i фоиз таъминланган тўлқин баландликлари hi, m саёз сув доирасида тубнинг 0,002 ва ундан ортиқ нишаблигида қуйидаги формула орқали аниқланади:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаhi=ktkrklkihd (156)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаkt — трансформация коэффициенти;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаkr — рефракция коэффициенти;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаkl — йўқотишларнинг йиғилган коэффициенти.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаkt, kr ва kl коэффициентлар ушбу ШНҚнинг 18-банди бўйича аниқланади.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаЧуқур сув доирасидан саёз сув доирасига ўтувчи тўлқин узунлиги 4-расм бўйича берилган
ва
, ўлчамсиз катталикларда аниқланади. Бунда, тўлқинлар даври чуқур сув доирасидаги тўлқинлар даврига тенг қилиб олинади.
ва , ўлчамсиз катталикларда аниқланади. Бунда, тўлқинлар даври чуқур сув доирасидаги тўлқинлар даврига тенг қилиб олинади.Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа4-расм.
қийматларини саёз сув ва
қирғоққа урилувчи тўлқин доираларида аниқлаш графиги
қийматларини саёз сув ва қирғоққа урилувчи тўлқин доираларида аниқлаш графигиПредложения по документуПрослушать аудиоПолучить ссылку из элемента документаТўлқин ўркачини
, m ҳисоб сатҳидан ортиши
ва
ўлчамсиз миқдорлар учун, 3-расм бўйича аниқланади.
, m ҳисоб сатҳидан ортиши ва ўлчамсиз миқдорлар учун, 3-расм бўйича аниқланади.Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа18. Трансформация коэффициенти 1-расм графиги бўйича аниқланади. Рефракция коэффициенти қуйидаги формула бўйича аниқланиши лозим:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(157)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаad — чуқур сув доирасида, ёнма-ён тўлқин нурлари орасидаги масофа, m;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаa — саёз сув доирасида берилган нуқта орқали ўтувчи чизиқ бўйича худди ўша нурлар орасидаги масофа, m
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа5-расм. Аниқлаш учун графиклар: 1 — kt коэффициентни, 2, 3 ва 4 —
миқдорни
миқдорниПредложения по документуПрослушать аудиоПолучить ссылку из элемента документаЧуқур сув доирасида рефракция тархида тўлқинлар нурлари тўлқинлар тарқалиши берилган йўналиши бўйича қабул қилинади, саёз сув доирасида эса уларни 6-расм графикларига мувофиқ схема билан давом эттирилади.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаУмумлаштирилган йўқотишлар коэффициенти kl
миқдорни берилган қийматлари бўйича ва i тубнинг нишабнинг берилган қийматларида аниқланиши лозим (5-жадвал), тубнинг 0,03 ва ундан ортиқ нишаблигида йўқотишлар умумлаштирилган коэффициентини бир бутунга тенг деб қабул қилинади.
миқдорни берилган қийматлари бўйича ва i тубнинг нишабнинг берилган қийматларида аниқланиши лозим (5-жадвал), тубнинг 0,03 ва ундан ортиқ нишаблигида йўқотишлар умумлаштирилган коэффициентини бир бутунга тенг деб қабул қилинади.Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
|
5-жадвал |
|
|
ki коэффициентининг i тубнинг нишаблигидаги қийматлари |
|
|
0,025 |
0,02 — 0,002 |
|
|
0,01 |
0,82 |
0,66 |
|
0,02 |
0,85 |
0,72 |
|
0,03 |
0,87 |
0,76 |
|
0,04 |
0,89 |
0,78 |
|
0,06 |
0,9 |
0,81 |
|
0,08 |
0,92 |
0,84 |
|
0,1 |
0,93 |
0,86 |
|
0,2 |
0,96 |
0,92 |
|
0,3 |
0,98 |
0,95 |
|
0,4 |
0,99 |
0,98 |
|
0,5 ва ундан ортиқ |
1 |
1 |
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаkr коэффициенти қийматини тўлқин нурлари учун ҳисоб нуқтасидан бош нурдан 22,5 градус оралиқда ўтказилувчи рефракция коэффициентларни аниқлаш натижалари бўйича қабул қилишга йўл қўйилади.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа6-расм. Рефракция тархини тузиш учун (а) схема ва (б) графиклар
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа19. Туб нишаблиги 0,001 ва ундан оз бўлган саёз сув доираларида тўлқинлар ўртача баландлиги ва ўртача тўлқин даври 1-расм графиклари бўйича аниқланади. gL/
ва gd/
ўлчамсиз катталиклар бўйича
ва
қийматлар қабул қилиниб, улар бўйича
ва
аниқланади.
ва gd/ ўлчамсиз катталиклар бўйича ва қийматлар қабул қилиниб, улар бўйича ва аниқланади.Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаТизимда 1 фоиз таъминланган тўлқин баландлигини 2-расм графиклари бўйича қабул қилинувчи ki коэффициентга ўртача тўлқин баландлигини кўпайтириш орқали аниқланади.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
ва
ўлчовсиз катталиклар бўйича ki коэффициенти қийматлари аниқланади,улардан энг ками қабул қилинади.Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаТўлқинлар ўртача узунлиги ўртача давр қиймати маълум бўлган ҳолда мазкур ШНҚнинг 13-бандига мувофиқ аниқланади.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаТўлқин чўққисининг ҳисобланган сатҳдан ортиши 3-расм бўйича аниқланиши лозим.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаТубининг нишаблиги 0,001 ва ундан кам бўлгандаги саёз сув доирасидан тубининг нишаблиги 0,002 ва ундан ортиқ бўлган доирага ўтувчи тўлқинлар элементини дастлабки ўртача баландлик
қиймати олинади.
қиймати олинади.Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаҚирғоққа урилувчи тўлқин доирасидаги тўлқин элементлари
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа20. Қирғоққа урилувчи тўлқин доирасидаги тўлқин баландлиги hsur1фоиз, m тубнинг берилган i нишаблари учун 5-расмнинг 2, 3 ва 4-графиклари бўйича аниқланади, бунда
ўлчамсиз катталик бўйича
қиймат аниқланиши лозим ва мувофиқ равишда hsur1фоиз аниқланади.
ўлчамсиз катталик бўйича қиймат аниқланиши лозим ва мувофиқ равишда hsur1фоиз аниқланади.Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаТўлқин урилувчи қирғоқ доирасида

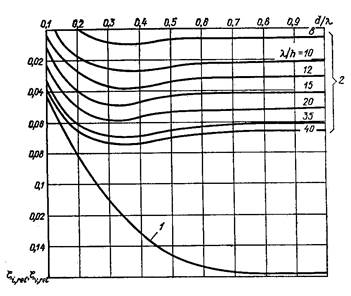

, m, 4-а расмнинг юқори букувчи эгри чизиғи бўйича тўлқин узунлиги, тўлқин ўркачининг ҳисоб сатҳидан ортиши ηc,sur, m эса 3-расмнинг юқори букувчи эгри чизиғи бўйича аниқланади.
, m, 4-а расмнинг юқори букувчи эгри чизиғи бўйича тўлқин узунлиги, тўлқин ўркачининг ҳисоб сатҳидан ортиши ηc,sur, m эса 3-расмнинг юқори букувчи эгри чизиғи бўйича аниқланади.Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа21. Тўлқиннинг биринчи босиб келишидаги dcr, m критик чуқурлик, тубнинг берилган i нишаблари учун 5-расмнинг 2, 3 ва 4-графиклари бўйича кетма-кет яқинлашишлар услуби билан аниқланиши лозим. d чуқурликнинг берилган бир қатор қийматлари бўйича 17 ва 18-бандларига мувофиқ
катталик аниқланади ҳамда 5-расмнинг 2, 3 ва 4-графиклари бўйича уларга мос ҳолдаги
қийматлардан берилган d чуқурликларнинг соний бирига мос келувчи dcr қабул қилинади.
катталик аниқланади ҳамда 5-расмнинг 2, 3 ва 4-графиклари бўйича уларга мос ҳолдаги қийматлардан берилган d чуқурликларнинг соний бирига мос келувчи dcr қабул қилинади.Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа22. Тубнинг доимий нишаблигидаги охирги тўлқин босиб келишига dcr,u мувофиқ келувчи критик чуқурликни қуйидаги формула орқали аниқланади:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(158)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаku — 6-жадвал бўйича қабул қилинувчи коэффициент.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаn — босиб келиш (шу жумладан биринчиси)
ва
тенгсизликлар бажарилгандаги n=2-, 3- ва 4-тенгсизликлардан қабул қилинади:
ва
.
ва тенгсизликлар бажарилгандаги n=2-, 3- ва 4-тенгсизликлардан қабул қилинади: ва .Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
|
|
|
|
|
|
|
6-жадвал |
|
|
|
0,01 |
0,015 |
0,02 |
0,025 |
0,03 |
0,035 |
0,04 |
0,045 |
0,05 |
|
ku коэффициенти |
0,75 |
0,63 |
0,56 |
0,5 |
0,45 |
0,42 |
0,4 |
0,37 |
0,35 |
туб
нишаблариПредложения по документуПрослушать аудиоПолучить ссылку из элемента документаОхирги босиб келиш чуқурлигини аниқлашда dcr,u, ku коэффициент ёки коэффициентлар кўпайтмаси 0,35 дан кам қабул қилинмаслиги лозим.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаТубнинг 0,35 дан кам бўлган нишабликларида критик чуқурлик қиймати dcr = dcr,u деб олинади.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаТубнинг ўзгарувчан нишабликларида dcr,u доимий нишабли туб қисмлари учун критик чуқурликларни кетма-кет аниқлашлар натижалари бўйича қабул қилишга йўл қўйилади.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаЎралган акваториядаги тўлқин элементлари
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа23. Ўралган акваториядаги дифракцияланган тўлқин баландлиги hdif, m қуйидаги формула бўйича аниқланади:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаНdif=kdifhi (159)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаkdif — а тўлқинлар дифракцияси коэффициенти;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаhi — 1фоиз таъминланганликни дастлабки тўлқин баландлиги.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаҲисобий узунлик сифатида акваторияга киришдаги дастлабки узунлик олинади.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа24. Тўлқинлар дифракцияси коэффициенти
kdif,s ёлғиз ҳолдаги тўлқин қайтаргич орқали ўралган акватория учун (φ бурчакнинг берилган қийматида, градус, тўлқин қайтаргичнинг бошидан ҳисобий тўғон тўсиғида r/ ва φ бурчак қийматида, градус), 7-расм схема ва графикларига мувофиқ равишда стрелкалар билан штрихли чизиқларга биноан қабул қилинади.
kdif,s ёлғиз ҳолдаги тўлқин қайтаргич орқали ўралган акватория учун (φ бурчакнинг берилган қийматида, градус, тўлқин қайтаргичнинг бошидан ҳисобий тўғон тўсиғида r/ ва φ бурчак қийматида, градус), 7-расм схема ва графикларига мувофиқ равишда стрелкалар билан штрихли чизиқларга биноан қабул қилинади.Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа7-расм. kdif коэффициенти қийматларини аниқлаш графиклари
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа25. Мос ҳолдаги тўлқин қайтаргичлар орқали ўралган акваторияда тўлқинлар дифракция коэффициенти kdif,с қуйидаги формула орқали аниқланади:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаkdif,с = kdif,s ψc, (160)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаψc — dc ва kdif,cp қийматлари учун 8-расм бўйича қабул қилинувчи коэффициент, dc қиймат қуйидаги формула орқали аниқланади:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаl1 ва l2 — тўлқин сояси чегарасидан (ТСЧ) тўлқин дифракцияси чегарасигача (ТДЧ) бўлган масофа бўлиб, мазкур илованинг 9-расми ва графиклар билан стрелкалар билан штрихли чизиқларга биноан қабул қилинади;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаb — тўлқин қайтаргич бошлари орасидаги дастлабки тўлқин кўлами проекциялари масофаларига тенг қилиб қабул қилинувчи бандаргоҳга чиқиш кенглиги, m.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа8-расм. y коэффициенти қийматлари графиклари
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа9-расм. l ва la қийматларини аниқлаш схемаси (а) ва графиклари (б)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаkdif,cp коэффициентининг қиймати худди kdif,s каби ҳисобий устунида тўлқинлар кўлами билан бош нурнинг кесишиш нуқтаси учун ушбу илованинг 24-бандига мувофиқ аниқланади.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаМазкур илованинг 9-а расмдаги схемадаги бош нурнинг ҳолати, тўлқин қайтаргичнинг тўлқин сояси чегарасидан (ТСЧ) кичик бурчак остида φi градус x, m, масофаларда жойлашган нуқталар бўйича, қуйидаги формула орқали аниқланади:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаla1 ва la2 — ушбу илованинг 9-расм схема ва графикларга мувофиқ қабул қилинувчи қийматлар.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа26. Тўлқин қайтаргич билан ўралган акватория учун тўлқинлар дифракцияси коэффициенти kdif,b қуйидаги формула орқали аниқланади:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(163)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаkdif,s1 ва kdif,s2 — тўлқин қайтаргич бош қисмлари учун мазкур илованинг 24-бандига мувофиқ аниқланувчи тўлқинлар дифракцияси коэффициентлари.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа27. Дифракцияланган тўлқин баландлиги ўралган акваториянинг берилган нуқтасида унинг гидротехника иншооти ва тўсиқлардан kdif,r, м қайтарилишини ҳисобга олган ҳолда қуйидаги формула орқали аниқланади:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаhdif,r=(kdif+kref)hi (164)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаБу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(165)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаkdif,s — қайтарувчи юза тўсиқ чизиғидаги дифракция коэффициенти;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаkr ва kp — 14-бандга мувофиқ аниқланувчи коэффициентлар;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаΘr — тўлқин кўлами ва қайтарувчи юза орасидаги бурчак, градус;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаr/
— қайтарувчи юзадан қайтарилган тўлқин нури бўйича ҳисобий нуқтагача бўлган масофа; бунда қайтарилган тўлқин нури йўналиши тўлқинларни келиш ва қайтарилиш бурчаклари тенглиги лозимларидан келиб чиққан ҳолда қабул қилиниши лозим;
— қайтарувчи юзадан қайтарилган тўлқин нури бўйича ҳисобий нуқтагача бўлган масофа; бунда қайтарилган тўлқин нури йўналиши тўлқинларни келиш ва қайтарилиш бурчаклари тенглиги лозимларидан келиб чиққан ҳолда қабул қилиниши лозим;Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаkref,i — қайтариш коэффициенти бўлиб, 7-жадвал бўйича қабул қилинади; қайтариш юзасининг горизонтга нисбатан 45 градусдан ортиқ бўлган оғиш бурчагида, қайтариш коэффициентини kref,i =1 деб олишини лозим.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
|
|
7-жадвал |
|
|
Қайтарувчи юза i нишаблигидаги kref,i қийматлари |
||
|
1 |
0,5 |
0,25 |
|
|
10 |
0,5 |
0,02 |
0,0 |
|
15 |
0,8 |
0,15 |
0,0 |
|
20 |
1 |
0,5 |
0,0 |
|
30 |
1 |
0,7 |
0,05 |
|
40 |
1 |
0,9 |
0,18 |
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПредложения по документуПрослушать аудиоПолучить ссылку из элемента документаШНҚ 2.06.04-21 «Гидротехника иншоотларига бўладиган юкланиш ва таъсирлар» шаҳарсозлик нормалари ва қоидаларига
2-ИЛОВА
2-ИЛОВА
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаМузни бир ўқли сиқиш билан синаш
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПредложения по документуПрослушать аудиоПолучить ссылку из элемента документа1-§. Намуналарини танлаш, ясаш ва синовга тайёрлаш
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаМуз намуналарини муз майдонининг N қатламларидан уларнинг узун ўқлари кристаллар ўсиш йўналишига тик йўналган бўлиши, бунда N≥3 бўлади.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаМуз намуналари квадрат кесимли призмалар ёки баландлигини кенглигига нисбати (диаметри) 2,5 га тенг бўлган юмалоқ кесимли цилиндр кўринишида ясалади.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаНамуна кенглиги кристаллография тадқиқотлари маълумотлари бўйича аниқланувчи кристаллнинг ўртача кўндаланг кесимидан камида 10 марта ортиқ бўлиши лозим.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаНамуналар ўлчамларини оғиши ўртачадан фарқи ±1 фоиздан ортишига йўл қўйилмайди.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаНамуналар силлиқ ва текис бўлиб, уларда ёриқсиз, синиқсиз, тешикликсиз, ғадир-ғудурликларсиз бўлиши лозим.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаЦилиндрик намуналарни токар дастгоҳида, призматик намуналарни эса горизонтал — фрезер дастгоҳида ясалиши керак.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПризматик намуналар ён ёқларини жуфтлаштирилган ҳолда улар орасидаги масофа ён қирраларини ишланаётганда намуна энига, таянч ёқларини ишланаётганда эса намуна баландлигига тенг бўлган ҳолда бир ўққа ўрнатилган ҳолда ишлов бериш зарур.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаТадқиқот қилинаётган қатлам намуналарини синашдан олдин тажрибавий маълумотлар бўйича аниқланувчи қатлам ҳарорати ti, остида энг камида 1 h тутиб турилади, булар мавжуд бўлмаган тақдирда эса мазкур ШНҚнинг 120 ва 121-формулалари орқали аниқланади.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа2-§. Асбоб-ускуналар
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаСинов машиналари деформация тезлигини бошқариладиган машиналар тури бўйича тузилган бўлишлари лозим.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаМашина орқали тузиладиган энг катта юкланиш синалаётган намуналар учун бузиладиган юкланишидан камида икки марта ортиқ бўлиши керак.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаСинаш машиналари «юкланиш-деформация» эгри чизиғини автоматик тарзда қайд қилинишини ва юкланишни кўпи билан ±5 фоиз хатоликда ўлчашни таъминлаши лозим.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа3-§. Синовларни ўтказиш
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаНамуналар узун ўқлар атрофида сиқилиши, тадқиқот қилинувчи қатлам намуналари ti ҳарорат остида ва εc = 3·10-4, c-1 га тенг қилиб олинувчи деформация доимий тезлигида синалиши зарур.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа4-§. Натижаларни таҳлил қилиш
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаБузувчи юкланиш (бир ўқли сиқишга бўлган мустаҳкамлик) ҳар бир намуна учун Cj, MPa қуйидаги формула орқали ҳисобланади:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа(Pmax)j — «юкланиш-деформация» диаграммаси бўйича аниқланувчи, j — намуна учун бузувчи (энг юқори) юкланиш, MN;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаf — намунанинг дастлабки кўндаланг кесими юзаси, m2.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаТадқиқот қилинаётган қатлам намуналари серияларини синов натижалари сифатида Ci ± Δi қабул қилинади, бунда Ci — музнинг бир ўққа сиқишга мустаҳкамлигини параллел аниқлашлар ўртача (арифметик) қиймати бўлиб MPa қуйидаги формула орқали ҳисобланади:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(167)Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабу ерда:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаΔi ва n — белгиланиш мазкур ШНҚнинг 60-банди каби бўлади.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаТадқиқот қилинаётган қатлам намуналар серияларини синаш натижалари график тарзда нуқта ва бу нуқтадан юқорига ва пастга иккита тенг кесмалар ҳолида ажратилади, нуқта, музнинг мустаҳкамлик чегараси ўрта (арифметик) қийматига, кесма эса, ўлчовлар тасодифий хатолиги ўртача квадратик оғишига мувофиқ келиши лозим.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаЧучук сув музининг бир ўқ бўйича сиқилишдаги мустаҳкамлигининг (пластик бузилиш ҳолатидан мўрт — пластик ҳолатга ўтишдаги) ҳароратга боғлиқлиги (n=5)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документапризматик муз (намуна ўлчамлари 25х25х50см);
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документадонадор (қорлик) муз (15х15х30 см)
