Комментарий LexUzНастоящее постановление утратит силу с 1 июля 2026 года в соответствии с постановлением Кабинета Министров Республики Узбекистан от 30 декабря 2025 года № 839 «Об утверждении технического регламента о безопасности телекоммуникационного оборудования».
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаВ соответствии с Законом Республики Узбекистан «О техническом регулировании», в целях установления единых требований к безопасности телекоммуникационного оборудования Кабинет Министров постановляет:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа1. Утвердить Общий технический регламент о безопасности телекоммуникационного оборудования согласно приложению и ввести его в действие по истечении шести месяцев со дня официального опубликования.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа2. Принять к сведению, что в соответствии с требованиями Закона Республики Узбекистан «О техническом регулировании» с введением в действие технических регламентов принятые ранее нормативные документы по стандартизации на указанную в них продукцию и услуги утрачивают обязательный характер и приобретают добровольность применения в установленном порядке.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа3. Агентству «Узстандарт» совместно с уполномоченными органами принять меры по отмене обязательного характера и обеспечению добровольности при применении нормативных документов по стандартизации, устанавливающих обязательные требования к безопасности телекоммуникационного оборудования, со дня введения в действие утвержденного настоящим постановлением Общего технического регламента в установленном порядке.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа4. Министерству по развитию информационных технологий и коммуникаций Республики Узбекистан, Агентству «Узстандарт» совместно с Национальной телерадиокомпанией Узбекистана обеспечить широкое информирование населения, органов государственного и хозяйственного управления, субъектов предпринимательской деятельности о целях, содержании и порядке применения утвержденного Общего технического регламента.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа5. Контроль за исполнением настоящего постановления возложить на заместителя Премьер-министра Республики Узбекистан У.У. Розукулова.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПремьер-министр Республики Узбекистан А. АРИПОВ
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаг. Ташкент,
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа27 февраля 2017 г.,
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа№ 102
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПредложения по документуПрослушать аудиоПолучить ссылку из элемента документаПРИЛОЖЕНИЕ
к постановлению Кабинета Министров от 27 февраля 2017 года № 102
к постановлению Кабинета Министров от 27 февраля 2017 года № 102
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаОбщий технический регламент
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документао безопасности телекоммуникационного оборудования
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПредложения по документуПрослушать аудиоПолучить ссылку из элемента документаГлава 1. Общие положения
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа§ 1. Цели и область применения Общего технического регламента
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа1. Настоящий Общий технический регламент о безопасности телекоммуникационного оборудования (далее — Технический регламент) устанавливает обязательные требования к безопасности телекоммуникационного оборудования в целях:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документазащиты жизни и здоровья человека, окружающей среды, имущества юридических, физических лиц и государства;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документапредупреждения действий, вводящих в заблуждение потребителей (пользователей, операторов и провайдеров телекоммуникаций) относительно его назначения и безопасности.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаустранения технических барьеров в торговле.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаНастоящий технический регламент регулирует отношения, возникающие при применении и исполнении обязательных требований к безопасности телекоммуникационного оборудования.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа2. Действие настоящего Технического регламента распространяется на выпускаемое в обращение и вводимое в эксплуатацию телекоммуникационное оборудование:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документановое, ранее не находившееся в эксплуатации, независимо от страны происхождения;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документанаходящееся в эксплуатации после модернизации;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабывшее в эксплуатации;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаввозимое на территорию Республики Узбекистан.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаОбъекты технического регулирования, на которые распространяется настоящий Технический регламент, приведены в приложении № 1 к настоящему Техническому регламенту.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа3. Настоящий Технический регламент не распространяется на телекоммуникационное оборудование:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаиспользуемое в интересах обороны государства, обеспечения безопасности и правопорядка, а также на специальные технические средства системы оперативно-розыскных мероприятий;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаследующее транзитом через границу Республики Узбекистан, находящееся под таможенным контролем и не эксплуатирующееся в течение всего срока пребывания на территории Республики Узбекистан.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа4. Требования по обеспечению безопасности телекоммуникационного оборудования обязательны для исполнения всеми физическими, юридическими лицами и индивидуальными предпринимателями.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа5. Настоящий Технический регламент с учетом степени риска причинения вреда устанавливает необходимые требования к объектам технического регулирования, на которые распространяется настоящий Технический регламент, выполнение которых обеспечивает׃
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаа) механическую безопасность;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаб) электрическую безопасность;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документав) безопасность излучений;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаг) экологическую безопасность;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документад) пожарную безопасность;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документае) взрывобезопасность.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа6. Для отдельных видов телекоммуникационного оборудования, входящих в сферу действия настоящего Технического регламента, применяемых в технологических сетях телекоммуникаций или сетях телекоммуникаций специального назначения, дополнительные обязательные требования для обеспечения безопасности, в том числе по информационной безопасности, могут быть установлены в других нормативных документах в области технического регулирования.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаВ других нормативных документах в области технического регулирования также могут быть установлены обязательные требования к эксплуатации, электромагнитной и технической совместимости оборудования телекоммуникаций, обеспечивающие безопасность, целостность, взаимосвязанность и бесперебойность функционирования сети телекоммуникаций.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа§ 2. Термины и определения
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа7. Для целей настоящего Технического регламента используются понятия, установленные Законом Республики Узбекистан «О техническом регулировании», а также следующие термины:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаблокировка защитная — средства или системы предупреждения доступа к опасным частям для устранения опасности или автоматического устранения опасных условий во время доступа;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаврубное оборудование — оборудование, предназначенное для использования без шнура питания. Сетевая вилка является составной частью конструкции оборудования и используется для удержания оборудования в сетевой розетке;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документавторичная цепь — цепь, не имеющая прямого подключения к первичной цепи электропитания и получающая электроэнергию через трансформатор, преобразователь или другое эквивалентное устройство, или от батареи;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПримечание. Проводящие части соединительных кабелей могут быть частью вторичной цепи.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документадвойная изоляция — изоляция, состоящая из основной и дополнительной изоляции;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документадеталь декоративная — часть оборудования, вынесенная за пределы кожуха и не выполняющая защитных функций;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документадополнительная изоляция — независимая изоляция, применяемая дополнительно к основной изоляции, уменьшающая опасность поражения электрическим током в случае повреждения основной изоляции;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документазазор — кратчайшее расстояние между двумя токопроводящими частями или между токопроводящей частью и ограничивающей поверхностью оборудования, измеренное по воздуху;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаизготовитель — предприятие, организация, учреждение или индивидуальный предприниматель, производящие телекоммуникационное оборудование для реализации потребителю;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаинструмент — отвертка или любой другой предмет, который может быть использован для воздействия на винт, защелку или другое фиксирующее устройство;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаклассификация огнестойкости материалов — оценка поведения горящих материалов и их способности к затуханию;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПримечания:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа1. Применительно к требованиям настоящего Технического регламента вспененные материалы класса НF-1 оценивают выше таких же материалов класса НF-2, а материалы класса НF-2 — выше материалов класса НBF.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа2. Аналогично другие материалы, включая жесткие вспененные (технологически структурированные) класса 5V или V-0, оценивают выше таких же материалов класса V-1, а материалы класса V-l — выше материалов класса V-2, материалы класса V-2 — выше материалов класса НВ.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаклемма — зажим, гайка на винте, служащая для прикрепления электрического провода к медной пластинке;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документакожух механический — часть оборудования, предназначенная для защиты от механических и других физических опасностей;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документакожух противопожарный — часть оборудования, препятствующая распространению огня или пламени, возникшего внутри оборудования;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документакожух электрический — часть оборудования, предназначенная для предотвращения доступа к частям, находящимся под опасным напряжением или содержащим опасный уровень энергии, а также к цепям напряжения телекоммуникационной сети;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документакорпус — совокупность всех доступных токопроводящих частей, рукояток, зажимов, головок и т.п., а также все доступные поверхности из изоляционных материалов, к которым может быть приложена металлическая фольга;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документанапряжение при переходных процессах в сети — максимальное пиковое напряжение, которое может возникнуть на входе питания оборудования в результате переходных процессов в сети питания переменного тока;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документанапряжение при переходных процессах в телекоммуникационной сети — максимальное пиковое напряжение, которое может возникнуть в телекоммуникационной сети, соединенной с оборудованием, в результате переходных процессов во внешней сети;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документанесъемный шнур источника электропитания — гибкий шнур, прикрепленный к оборудованию или соединенный с ним как единое целое. Таким шнуром может быть:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документагибкий шнур, легко заменяемый без специальной подготовки шнура или без применения специального инструмента;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документагибкий шнур, специально подготовленный или требующий применения специальных инструментов для его замены, либо такой шнур, который не может быть заменен без повреждения оборудования;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПримечание. Термин «специально подготовленный» включает такие понятия, как обеспечение защиты шнура по всей длине, применение кабельных вводов, подготовку проушин и т.д., но не означает изменения формы поперечного сечения проводника перед его вводом или скручиванием многожильных проводников для придания им большей жесткости.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаоборудование, подключаемое соединителем типа А — оборудование, предназначенное для подключения к установке электропитания здания через бытовые штепсельные вилки и розетки или непромышленный соединитель, или с использованием подключений обоих типов;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаоборудование, подключаемое соединителем типа В — оборудование, предназначенное для подключения к установке электропитания здания через промышленные штепсельные вилки и розетки или соединитель, или с использованием подключений обоих типов;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаопасное напряжение — напряжение, значение которого превышает 42,4 В амплитудного значения напряжения переменного тока или 60 В напряжения постоянного тока в цепи, не отвечающее требованиям, предъявляемым или к цепям с ограничением тока, или к цепям напряжения телекоммуникационной сети;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаоператор (пользователь) — любое лицо, не относящееся к обслуживающему персоналу;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаосновная изоляция — изоляция, обеспечивающая основную защиту от поражения электрическим током;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документапервичная цепь — цепь, непосредственно подключенная к сети питания переменного тока. Она включает в себя, например, средства для соединения с сетью питания переменного тока, первичные обмотки трансформаторов, электродвигателей и других нагрузочных устройств;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПримечание. Проводящие части соединительных кабелей могут быть частью первичной цепи.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаперемещаемое оборудование — оборудование с одним из следующих свойств:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документамассой не более 18 кг, незакрепленное;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документана колесах, роликах или других средствах перемещения оператором в соответствии с инструкцией по эксплуатации;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документапереносное оборудование — перемещаемое оборудование, которое при необходимости может переноситься пользователем;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документапуть утечки — кратчайший путь между двумя токопроводящими частями или между токопроводящей частью и ограничивающей поверхностью оборудования, измеренный по поверхности изоляции;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документарабочее напряжение — наибольшее напряжение, которому подвергаются или могут быть подвергнуты рассматриваемые изоляция или компонент при работе оборудования в нормальных условиях эксплуатации;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаручное оборудование — перемещаемое оборудование или часть оборудования, удерживаемое в руках при нормальной эксплуатации;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПримечание. Например, портативный персональный компьютер, миниатюрные компьютеры и их принадлежности (принтеры и CD-ROM накопители).
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документастационарное оборудование — оборудование, не являющееся перемещаемым;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документасъемный шнур источника питания — гибкий шнур, предназначенный для подключения к оборудованию через соответствующий бытовой соединитель;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документатермовыключатель — термочувствительное устройство управления, срабатывающее в случае нарушения нормальных условий работы и не имеющее средств для изменения оператором режима температуры;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПримечание. Термовыключатель может быть автоматическим или с ручной установкой режима.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документатребуемое напряжение прочности изоляции — максимальное напряжение, при котором рассматриваемая изоляция выдерживает без пробоя воздействие напряжения;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаусиленная изоляция — единая система изоляции, обеспечивающая степень защиты от поражения электрическим током, эквивалентная двойной изоляции, в условиях, установленных настоящим Техническим регламентом;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПримечание. термин «система изоляции» указывает, что изоляция не обязательно должна быть однородной. Она может содержать несколько слоев, которые не обязательно оцениваются как основная или дополнительная изоляция.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документафункциональная изоляция — изоляция, необходимая только для исправной работы оборудования;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПримечание. функциональная изоляция, по определению, не защищает от поражения электрическим током. Она уменьшает вероятность возникновения воспламенения или пожара.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документацепи НТС-1 — цепи напряжения телекоммуникационной сети, у которых нормальные рабочие напряжения не превышают пределов для цепей с безопасным сверхнизким напряжением, работающих в нормальных условиях работы, и возможны перенапряжения из телекоммуникационных сетей;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документацепи НТС-2 — цепи напряжения телекоммуникационной сети, у которых напряжение при нормальной работе превышает пределы для цепей с безопасным сверхнизким напряжением, работающих в нормальных условиях, которые не подвергаются перенапряжениям из телекоммуникационных сетей;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документацепи НТС-3 — цепи напряжения телекоммуникационной сети, у которых напряжение при нормальной работе превышает пределы для цепей с безопасным сверхнизким напряжением, работающих в нормальных условиях, и возможны перенапряжения из телекоммуникационных сетей;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документацепь безопасного сверхнизкого напряжения — вторичная цепь, сконструированная и защищенная таким образом, что в нормальных условиях и в случае единичного повреждения напряжение не превышает безопасного значения;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документацепь напряжения телекоммуникационной сети — цепь в оборудовании, для которой доступная зона контакта ограничена и которая спроектирована и защищена так, что в нормальных условиях и при единичном повреждении напряжение не превышает предельно допустимой величины. Цепь напряжения телекоммуникационной сети в настоящем Техническом регламенте рассматривается как вторичная цепь;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документацепь с ограничением тока — цепь, сконструированная и защищенная так, что ток, протекающий в ней как в нормальных условиях, так и в условиях единичного повреждения, не достигает опасного значения;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документацепь сверхнизкого напряжения — вторичная цепь с таким напряжением между любыми двумя проводниками или между любым одним проводником и заземлением, значение которого при нормальных условиях работы не превышает 42,4 В значения амплитуды напряжения или 60 В напряжения постоянного тока, которая отделена от опасного напряжения, по меньшей мере, основной изоляцией, но не отвечает всем требованиям ни для цепей с безопасным сверхнизким напряжением, ни для цепей с ограничением тока;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документафункциональное заземление — заземление какой-нибудь точки оборудования или системы по соображениям, не связанным с безопасностью;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаштепсель — металлический стержень или вилка, с помощью которых соединенный с ними проводом переносный электрический прибор включается в сеть;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаштепсельная вилка — часть соединителя для подключения потребителя электроэнергии к розетке.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаштепсельный разъем — часть соединителя, к которому подводится электрическая энергия от источника;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаэксплуатационный документ — конструкторский документ, который в отдельности или в совокупности с другими документами определяет правила эксплуатации изделия и/или отражает сведения, удостоверяющие гарантированные изготовителем значения основных параметров и характеристик (свойств) изделия, гарантии и сведения по его эксплуатации в течение установленного срока службы.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаГлава 2. Требования к безопасности
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа§ 1. Требования к механической безопасности
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа8. Для обеспечения механической безопасности телекоммуникационное оборудование должно соответствовать следующим требованиям:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документане иметь острых углов, кромок или заусенцев, представляющих опасность для человека;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаисточник питания не может быть заменен источником питания, не предусмотренным изготовителем, если телекоммуникационное оборудование спроектировано и сконструировано для питания исключительно от источников питания, определенных изготовителем;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаопасные подвижные части телекоммуникационного оборудования, которые могут являться причиной травм, должны быть расположены, огорожены и защищены таким образом, чтобы обеспечить необходимую защиту человека от возможных травм.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа9. Телекоммуникационное оборудование должно соответствовать требованиям механической безопасности, приведенным в приложении № 2 к настоящему Техническому регламенту, в течение всего срока службы при соблюдении условий эксплуатации этого оборудования, указанных в сопроводительной технической документации.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа§ 2. Требования по безопасности излучений
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа10. Для предотвращения неблагоприятного воздействия на здоровье человека различного рода нежелательных излучений телекоммуникационное оборудование должно соответствовать следующим требованиям:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаконструкция оборудования, в котором присутствует радиочастотное, ионизирующее или ультрафиолетовое излучение или используется лазер, а также конструкция оборудования, содержащего возгораемые жидкости, газы или другие источники опасности, должна обеспечивать защиту персонала от вредных воздействий, а также предохранять от повреждения материалы, обеспечивающие безопасность;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документауровень шума, создаваемый оборудованием при эксплуатации не должен превышать предельно допустимых значений, установленных в пункте 3 приложения № 3 настоящего Технического регламента. В спектре шума не должно содержаться тональных составляющих;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаэлектромагнитные поля, создаваемые оборудованием при эксплуатации, должны быть безопасными для пользователя.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа11. Телекоммуникационное оборудование должно соответствовать требованиям по безопасности излучений, приведенным в приложении № 3 к настоящему Техническому регламенту, в течение всего срока службы при соблюдении условий эксплуатации этого оборудования, указанных в сопроводительной технической документации.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа§ 3. Требования к пожарной безопасности
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа12. С целью исключения возникновения пожара и обеспечения пожарной безопасности и сохранности имущества телекоммуникационное оборудование должно соответствовать следующим требованиям:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документане представлять пожарной опасности в нормальных условиях эксплуатации и при различных режимах работы;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документане должно происходить распространения пламени за пределы очага возгорания при возникновении возгорания внутри оборудования как в нормальных условиях, так и в условиях перегрузки вследствие нарушения работоспособности компонентов, пробоя изоляции и других факторов;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документане превышать значения допустимых температур при работе оборудования в нормальных условиях и в условиях неисправности;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документасоответствовать требованиям, предусмотренным в пункте 5 приложения № 4 к настоящему Техническому регламенту, если в оборудовании используются батареи;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документасоответствовать требованиям, предусмотренным в пункте 6 приложения № 4 к настоящему Техническому регламенту, если в оборудовании содержатся горючие жидкости;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаавтоматически отключать участок электрической цепи от источника электрической энергии в случае возникновения аварийных режимов работы вследствие превышения температуры устройства защиты оборудования до момента возникновения возгорания;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаиметь систему защиты и обеспечивать выполнение требований, предусмотренных в пункте 7 приложения № 4 к настоящему Техническому регламенту, для исключения возникновения пожара в условиях перегрузки и ненормальных условиях работы оборудования;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаобеспечить выполнение требований, предусмотренных в пункте 8 приложения № 4 к настоящему Техническому регламенту, для исключения возникновения пожара кабельного оборудования;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документадолжно изготавливаться с применением материалов, компонент, конструкций и противопожарных кожухов, обеспечивающие ограничение распространения огня, для уменьшения опасности воспламенения и распространения огня в оборудовании;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаобеспечить выполнение требований, предусмотренных в пункте 2 приложения № 6 к настоящему Техническому регламенту, в целях предотвращения нагрева отдельных частей оборудования до чрезмерной температуры.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа13. Телекоммуникационное оборудование должно соответствовать требованиям пожарной безопасности, определенным настоящим Техническим регламентом, в течение всего срока службы при соблюдении условий эксплуатации этого оборудования, указанных в сопроводительной технической документации.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа§ 4. Требования к электрической безопасности
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа14. С целью обеспечения электрической безопасности телекоммуникационное оборудование должно соответствовать следующим требованиям:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаконструкция должна исключать возможность поражения электрическим током в условиях, указанных в сопроводительной технической документации;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документадолжна быть обеспечена защита от поражения электрическим током от частей, находящихся под напряжением;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документадолжно быть обеспечено безопасное напряжение в цепях безопасного сверхнизкого напряжения как в условиях нормальной эксплуатации, так и после единичного повреждения, в целях исключения возможности касания человеком;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документадолжен быть исключен риск поражения электрическим током от доступных частей или от тех частей, которые могут стать доступными, например, после снятия крышек человеком;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документадоступные для пользователя металлические части телекоммуникационного оборудования, в котором имеются основная изоляция и элемент для присоединения открытых проводящих частей к защитному проводнику электроустановки, должны иметь постоянное и надежное заземление (соединение с землей). При этом конструкция телекоммуникационного оборудования должна предусматривать заземление доступных для прикосновения человека токопроводящих частей до включения оборудования в сеть электропитания в условиях, указанных в сопроводительной технической документации;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаприменяемая изоляция (приспособление, материальная среда, используемая для изоляции электрических проводов и других проводников) должна быть пригодна для безопасного использования в условиях, указанных в сопроводительной технической документации. Изоляция ручного оборудования в условиях, указанных в сопроводительной технической документации, должна быть устойчивой к резким изменениям значения напряжения питания. Изоляционный материал должен обеспечивать достаточную электрическую, тепловую прочность в нормальных условиях эксплуатации. Для изоляции не должны использоваться гигроскопичные материалы, а также материалы, содержащие асбест, натуральную резину, пенополимерные материалы, содержащие озоноразрушающие вещества;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документазащитный вывод заземления должен быть легкодоступным и должен маркироваться соответствующим символом. Защитное заземление средств связи не должно осуществляться через сеть телекоммуникаций;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаизоляция между доступными частями или частями, подключенными к ним, и опасными для жизни человека частями должна выдерживать перенапряжение, обусловленное переходными процессами;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаизолирующий материал, поддерживающий детали, соединенные с сетью питания переменным током, должен быть устойчив к нагреву;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документавинтовые соединения должны обеспечивать надежный электрический контакт в течение всего срока службы оборудования;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документасредства подключения, такие как несъемные шнуры, клеммы, приборные и кабельные вводы должны обеспечивать безопасное и надежное подключение к сети переменного тока и к защитному заземлению;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаоборудование должно содержать выключатели для одновременного отключения всех подводящих линий питания оборудования при его постоянном подключении к сети переменного тока. Также отключающее устройство или устройства должны обеспечивать возможность отключения оборудования от сети переменного тока при обслуживании;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаустройства защиты и выключатели должны применяться в соответствии с их номинальными значениями;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаиспользуемые вилки и розетки должны исключать возможность неправильного соединения;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаоборудование должно быть сконструировано и изготовлено таким образом, чтобы была обеспечена защита от поражения электрическим током как при нормальных условиях эксплуатации, так и в условиях неисправности;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаток прикосновения, ток проводника защитного заземления не должны создавать опасность для жизни и здоровья человека при воздействии влажности, температуры и других климатических факторов, которые могут присутствовать во время нормальной эксплуатации;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаиспользуемые компоненты, такие как трансформаторы, сетевые фильтры, конденсаторы и иные изделия, а также комплектующие, такие как внешние гибкие шнуры, зажимы для внешних проводов и прочие изделия, не должны снижать уровень электрической безопасности при эксплуатации;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаантенные гнезда, гнезда для подключения измерительных цепей, а также цепи сети телекоммуникаций должны иметь защиту от перегрузок по напряжению и току.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа15. Телекоммуникационное оборудование должно соответствовать требованиям к защите от поражения электрическим током, приведенным в приложении № 5 к настоящему Техническому регламенту.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа16. Телекоммуникационное оборудование должно соответствовать требованиям электрической безопасности, определенным настоящим Техническим регламентом, в течение всего срока службы при соблюдении условий эксплуатации этого оборудования, указанных в сопроводительной технической документации.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа§ 5. Требования к экологической безопасности
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа17. При эксплуатации телекоммуникационного оборудования должны приниматься меры для предупреждения или ограничения вредного воздействия на окружающую среду, снижения звукового давления, вибрации, электрических и магнитных полей и иных вредных физических воздействий.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа18. Пользователи, у которых при эксплуатации оборудования образуются токсичные отходы, должны обеспечивать их своевременную утилизацию, обезвреживание и захоронение. Складирование или захоронение токсичных отходов на территории пользователей не допускается.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа19. Порядок и способы складирования, обезвреживания и утилизации токсичных отходов согласовываются пользователем оборудования с соответствующими органами государственного надзора.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа20. Утилизация токсичных отходов осуществляется пользователем или организациями, которым пользователь передает выполнение этих работ по договору.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа21. Утилизация токсичных отходов осуществляется в присутствии комиссии, в состав которой входят представители органов государственной власти на местах, органов государственного надзора, налоговых органов и общественности с последующим оформлением документа, подтверждающего факт утилизации токсичных отходов.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа22. Пользователь оборудования представляет в органы государственного надзора документ, подтверждающий факт утилизации токсичных отходов.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа23. Обезвреживание и захоронение токсичных отходов осуществляется в соответствие с санитарными правилами на специальных инженерных сооружениях — полигонах с учетом класса их опасности путем их сжигания, нейтрализации или захоронения.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа24. К эксплуатации не допускается оборудование, не отвечающее требованиям природоохранного законодательства.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа§ 6. Требования к взрывобезопасности
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа25. С целью обеспечения взрывобезопасности телекоммуникационное оборудование должно соответствовать следующим требованиям:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документадолжна быть исключена возможность контакта внутренних искрообразующих элементов с внешней взрывоопасной средой;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документадолжно быть обеспечено предотвращение нагрева до температуры самовоспламенения взрывоопасной среды;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документав оборудовании должны применяться материалы, не создающие при соударении искр, способных инициировать взрыв взрывоопасной среды;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документадолжна быть исключена возможность опасных тепловых проявлений химических реакций и механических воздействий;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаобеспечивать препятствие выходу наружу взрыва, возникшего внутри телекоммуникационного оборудования.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа26. Оборудование телекоммуникаций должно быть взрывобезопасным как в условиях, указанных в сопроводительных документах, так и при аварийных режимах работы, а также при неправильной эксплуатации. При наличии взрывоопасных компонентов оборудование должно иметь дополнительную защиту от последствий взрыва таких компонентов.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа27. Взрывозащищенное телекоммуникационное оборудование должно иметь маркировку взрывозащиты в соответствии с пунктами 41 — 43 настоящего Технического регламента.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа28. Телекоммуникационное оборудование должно соответствовать требованиям к взрывозащищенности, приведенным в приложении № 6 к настоящему Техническому регламенту.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа29. Телекоммуникационное оборудование должно соответствовать в части взрывобезопасности требованиям настоящего Технического регламента, а также другим нормативным документам в области технического регулирования в течение всего срока службы при соблюдении условий эксплуатации этого оборудования, указанных в сопроводительной технической документации, действие которых на него распространяется.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаГлава 3. Требования к упаковке, маркировке и эксплуатационным документам
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа§ 1. Требования к упаковке телекоммуникационного оборудования
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа30. Упаковка должна обеспечивать защиту телекоммуникационного оборудования от зарядов статического электричества в соответствии с нормативными документами в области технического регулирования, а также от внешних механических и климатических воздействующих факторов при хранении и транспортировании автомобильным, железнодорожным, морским транспортом, в герметизированных отсеках самолетов.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа31. Телекоммуникационное оборудование в упакованном виде должно быть устойчиво к транспортированию при температуре окружающего воздуха от минус 50 °С до + 55 °С и относительной влажности воздуха 100 % при температуре + 25 °С автомобильным транспортом, закрытым брезентом, в закрытых железнодорожных вагонах, трюмах речного транспорта, в герметизированных отсеках самолетов и вертолетов согласно правилам, действующим на этих видах транспорта.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа32. Телекоммуникационное оборудование в упакованном виде должно быть устойчиво к хранению в течение 12 месяцев (с момента отгрузки оборудования, включая срок транспортирования) в складских отапливаемых помещениях при температуре от + 5 °С до + 40 °С и среднегодовом значении относительной влажности 60 % при температуре + 20 °С, верхнее значение влажности может достигать 80 % при температуре + 25 °С.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа33. Требования к упаковке конкретного объекта технического регулирования, его запасных частей, принадлежностей и эксплуатационной документации, регламентируются соответствующими нормативными документами в области технического регулирования.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа§ 2. Маркировка телекоммуникационного оборудования
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа34. Телекоммуникационное оборудование должно быть снабжено разборчивой, легко читаемой и доступной пользователю маркировкой, сохраняющейся в течение всего срока службы оборудования.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа35. Маркировка, которая наносится на телекоммуникационное оборудование, должна содержать следующую информацию для потребителя:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документанаименование оборудования, тип, модель, модификация, торговое название, серийный номер;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документанаименование, торговая марка или товарный знак производителя;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документанаименование страны-производителя;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документазнак соответствия;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документарабочее напряжение питания или диапазон напряжений;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаусловное обозначение рода тока, если не указана номинальная частота;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документастепень защиты от попадания твердых частиц и влаги, обеспечиваемая защитной оболочкой;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документасимволы безопасности и способов утилизации для химических источников тока;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаинформация о номинальной потребляемой или полезной мощности, или номинальном токе;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документамасса оборудования.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа36. Маркировка упаковки должна содержать информацию о наименовании изготовителя и (или) его товарный знак, наименование и обозначение оборудования телекоммуникаций (тип, модель, модификация, торговое название), дате изготовления, знаке соответствия.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа37. Если сведения, приведенные в пункте 35, невозможно нанести на телекоммуникационное оборудование, то они указываются в эксплуатационных документах и на упаковке.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа38. Нагревающиеся части телекоммуникационного оборудования с превышением предельных значений температуры маркируются символом в соответствии с рисунком 1.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПредложения по документуПрослушать аудиоПолучить ссылку из элемента документа39. Маркировка телекоммуникационного оборудования также должна содержать информацию о классах защиты от поражения электрическим током.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа40. Маркировка взрывозащиты оборудования должна выполняться рельефными знаками таким образом, чтобы была обеспечена ее сохранность в течение всего срока службы оборудования в условиях, для которых оно предназначено.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаМаркировка взрывозащиты оборудования группы II должна выполняться в виде цельного, не разделенного на части обозначения.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаМаркировка взрывозащиты оборудования группы I должна состоять из двух частей. В первой части указывают уровень взрывозащиты, во второй части, располагаемой правее или ниже первой, — остальную часть маркировки.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа41. Маркировка взрывозащиты должна включать:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаa) наименование изготовителя или его зарегистрированный товарный знак;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаб) обозначение типа оборудования;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документав) знак Ех, указывающий, что оборудование соответствует стандартам на виды взрывозащиты.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаМаркировка оборудования группы I должна содержать обозначение уровня взрывозащиты:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаРП — для оборудования повышенной надежности против взрыва;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаРВ — для взрывобезопасного оборудования;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаРО — для особо взрывобезопасного оборудования.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаМаркировка взрывозащиты оборудования группы II должна содержать перед знаком Ех знак уровня взрывозащиты:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа2 — для оборудования повышенной надежности против взрыва;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа1 — для взрывобезопасного оборудования;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа0 — для особо взрывобезопасного оборудования;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаг) обозначение вида взрывозащиты:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документао — масляное заполнение оболочки;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документар — заполнение или продувка оболочки под избыточным давлением;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаq — кварцевое заполнение оболочки;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаd — взрывонепроницаемая оболочка;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документае — защита вида «е»;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаia — искробезопасная цепь уровня «ia»;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаib — искробезопасная цепь уровня «ib»;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаic — искробезопасная цепь уровня «ic»;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаm — герметизация компаундом;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаn — защита вида «n» (вид взрывозащиты, заключающийся в том, что при конструировании оборудования приняты дополнительные меры защиты для того, чтобы в нормальном и некоторых ненормальных режимах работы оно не могло стать источником дуговых и искровых разрядов, а также нагретых поверхностей, способных вызвать воспламенение окружающей взрывоопасной смеси);
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаs — специальный вид взрывозащиты.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документад) обозначение группы оборудования:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаI — для оборудования, предназначенного для подземных выработок шахт и рудников и их наземных строений, опасных по рудничному газу или пыли;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаII, IIА, IIB, IIC — для оборудования внутренней и наружной установки, предназначенного для применения в местах с потенциально взрывоопасной газовой средой, кроме шахт и их наземных строений, опасных по рудничному газу;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документае) для оборудования группы II — обозначение температурного класса или максимальной температуры поверхности, или же то и другое вместе. Если в маркировке указаны оба этих данных, температурный класс должен указываться последним, в скобках. На кабельных вводах температурный класс не маркируют;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаж) после маркировки взрывозащиты должен размещаться знак Х.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа42. В случае использования на различных частях телекоммуникационного оборудования различных видов взрывозащиты каждая соответствующая часть должна иметь обозначение принятого в ней вида взрывозащиты.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаЕсли в оборудовании используют взрывозащиту нескольких видов, на первом месте ставят обозначение основного вида взрывозащиты, а затем других видов.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа43. При размещении сменной батареи в области, доступной человеку, рядом должна быть размещена предупреждающая надпись, либо соответствующее предупреждение должно быть записано в инструкции по эксплуатации и обслуживанию.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПри размещении сменной батареи где-либо в другом месте оборудования, надпись должна быть помещена рядом со сменной батареей либо соответствующее предупреждение должно быть записано в инструкции по эксплуатации.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаМаркировка должна содержать следующий или аналогичный текст, как показано в нижеследующем примере:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаОСТОРОЖНО!
ПРИ НЕПРАВИЛЬНОЙ УСТАНОВКЕ ВОЗМОЖЕН ВЗРЫВ.
ЗАМЕНЯЙТЕ И ИСПОЛЬЗУЙТЕ БАТАРЕЮ
В СООТВЕТСТВИИ С ИНСТРУКЦИЕЙ
ПРИ НЕПРАВИЛЬНОЙ УСТАНОВКЕ ВОЗМОЖЕН ВЗРЫВ.
ЗАМЕНЯЙТЕ И ИСПОЛЬЗУЙТЕ БАТАРЕЮ
В СООТВЕТСТВИИ С ИНСТРУКЦИЕЙ
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа§ 3. Эксплуатационные документы к телекоммуникационному оборудованию
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа44. Эксплуатационные документы к телекоммуникационному оборудованию должны содержать:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаинформацию, указанную в пункте 35 Технического регламента;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаинформацию о назначении телекоммуникационного оборудования;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документахарактеристики и параметры;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаправила и условия монтажа телекоммуникационного оборудования, его подключения к электрической сети и другим техническим средствам, пуска, регулирования и введения в эксплуатацию, если выполнение указанных правил и условий является необходимым для обеспечения соответствия телекоммуникационного оборудования требованиям настоящего Технического регламента;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документатребования об ограничениях в использовании телекоммуникационного оборудования с учетом его предназначения для работы в жилых, коммерческих и производственных зонах;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаправила и условия эффективного и безопасного использования;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаправила и условия хранения, транспортировки, реализации и утилизации (при необходимости — установления требований к ним);
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаинформацию о мерах, которые следует предпринять при обнаружении неисправности телекоммуникационного оборудования;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документагарантийный срок эксплуатации телекоммуникационного оборудования;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документагарантийные обязательства изготовителя;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документасрок службы (годности) и сведения о необходимых действиях потребителя по истечении этого срока, а также о возможных последствиях при невыполнении указанных действий;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаместонахождение (почтовый адрес) изготовителя и уполномоченных ими организаций на принятие претензий от потребителя, а также выполняющих ремонт и техническое обслуживание;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документанаименование и местонахождение (почтовый адрес) изготовителя, информацию для связи с ним;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документамесяц и год изготовления телекоммуникационного оборудования и (или) информацию о месте нанесения и способе определения года изготовления.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа45. Эксплуатационные документы выполняются на государственном и русском языках.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаЭксплуатационные документы выполняются на бумажных носителях. К ним может быть приложен комплект эксплуатационных документов на электронных носителях. Эксплуатационные документы, входящие в комплект телекоммуникационного оборудования не бытового назначения, могут быть выполнены только на электронных носителях.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаГлава 4. Идентификация, отбор образцов и проведение испытаний телекоммуникационного оборудования
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа§ 1. Идентификация
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа46. Идентификация осуществляется в целях отождествления и установления соответствия телекоммуникационного оборудования к образцу (типу, партии) или их описанию, а также проведения оценки соответствия телекоммуникационного оборудования существенным признакам, указанным в маркировке.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа47. Идентификация выполняется методом визуального контроля способом сличительного сопоставления их идентификационных признаков с информацией, приведенной в следующих документах:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документатехническая документация на телекоммуникационное оборудование;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документанормативная документация, по которой выпускается телекоммуникационное оборудование;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документатоваросопроводительная документация (грузовая таможенная декларация, инвойс, контракт и т.п.).
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа48. К общему составу идентификационных признаков относятся следующие:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаинформация о типе (виде, модели) оборудования;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаконструктивные характеристики;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документакомплектность;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документасерийные (заводские) номера;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаобъем партии;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документадата изготовления;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документанаименование предприятия-изготовителя;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документастрана, в которой находится предприятие-изготовитель.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа49. Идентификацию телекоммуникационного оборудования по вышеперечисленным признакам, а также по определению ее соответствия показателям безопасности в соответствии с требованиями настоящего Технического регламента проводят:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаизготовитель (продавец), выпускающий ее в обращение;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаорган по сертификации, в целях оценки и подтверждения соответствия продукции;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаиспытательная лаборатория, осуществляющая испытания образцов телекоммуникационного оборудования на условиях договора с органом по оценке соответствия или с лицом, принимающим декларацию о соответствии, в целях подтверждения соответствия в пределах своей области аккредитации;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документалицо, принимающее декларацию о соответствии (при декларировании соответствия);
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаорган государственного контроля (надзора), в целях проверки соответствия продукции, находящейся в обращении на территории Республики Узбекистан, требованиям настоящего Технического регламента.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа§ 2. Отбор образцов и проведение испытаний
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа50. Отбор образцов осуществляется с целью определения соответствия телекоммуникационного оборудования требованиям настоящего Технического регламента и производится согласно действующим нормативным документам в области технического регулирования.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа51. Методы проведения испытаний конкретного объекта технического регулирования по показателям безопасности регламентируются в соответствии с нормативными документами в области технического регулирования.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаГлава 5. Переходной период
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа52. С момента вступления в силу настоящего Технического регламента нормативные документы в области технического регулирования, действующие на территории Республики Узбекистан и устанавливающие требования к безопасности телекоммуникационного оборудования, предусмотренные настоящим Техническим регламентом, до приведения их в соответствие с настоящим Техническим регламентом применяются в части, не противоречащей настоящему Техническому регламенту.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа53. Сертификаты соответствия, в установленном порядке полученные на телекоммуникационное оборудование до вступления в силу настоящего Технического регламента, продолжают действовать в течение следующего срока:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документасертификаты соответствия на серийно выпускаемое телекоммуникационное оборудование — в течение срока, установленного в этих сертификатах;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документасертификаты соответствия на отдельные партии телекоммуникационного оборудования — в течение срока реализации данной партии на рынке.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаГлава 6. Порядок проведения государственного контроля
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа54. Государственный контроль за соблюдением требований настоящего Технического регламента осуществляется в соответствии с Законом Республики Узбекистан «О государственном контроле деятельности хозяйствующих субъектов».
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа55. Государственный контроль за соблюдением требований настоящего Технического регламента осуществляют Государственная инспекция по надзору в сфере связи, информатизации и телекоммуникационных технологий, Министерство здравоохранения и Государственный комитет по охране природы и их территориальные органы, а также иные специально уполномоченные государственные органы в пределах их компетенций.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаГлава 7. Ответственность за несоблюдение требований Технического регламента
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа56. Лица, виновные в нарушении требований настоящего Технического регламента, несут ответственность в порядке, установленном законодательством.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПредложения по документуПрослушать аудиоПолучить ссылку из элемента документаПРИЛОЖЕНИЕ № 1
к Общему техническому регламенту о безопасности телекоммуникационного оборудования
к Общему техническому регламенту о безопасности телекоммуникационного оборудования
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаОБЪЕКТЫ
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документатехнического регулирования, на которые распространяются требования технического регламента
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПредложения по документуПрослушать аудиоПолучить ссылку из элемента документа1. Цифровые коммутационные системы.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа2. Подсистемы коммутации сотовых сетей телекоммуникаций.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа3. Оборудование, реализующее сетевые дополнительные услуги.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа4. Оборудование сетей последующего поколения.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа5. Оконечные терминальные устройства с проводным и беспроводным доступом.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа6. Системы мобильной связи.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа7. Наземные и спутниковые системы радиосвязи, радиовещания и телевидения.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа8. Наземные спутниковые системы навигации и позиционирования.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа9. Системы кабельного телевизионного и радиовещания.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа10. Устройства радиоуправления и телеметрии.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа11. Студийная аудио- и видеоаппаратура.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа12. Устройства воспроизведения изображения.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа13. Антенны и фидерные устройства
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа14. Оборудование цифровых систем передачи.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа15. Оборудование передачи данных с проводным и беспроводным доступом.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа16. Оборудование системы управления сетью и мониторинга.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа17. Оборудование электропитания.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа18. Устройства и системы климатического контроля.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа19. Кабели связи и кабельное оборудование.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа20. Приемная и передающая аппаратура.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа21. Оборудование и аппаратура для радиосвязи.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа22. Радиотелефонное оборудование.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа23. Оборудование информационных технологий.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа24. Электромеханические и электронные приборы и оборудование, предназначенные для подключения к компьютеру.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа25. Радиоэлектронная и телевизионная аппаратура.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа26. Оборудование и аппаратура проводной связи.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа27. Радиорелейные и стационарные спутниковые системы связи.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа28. Радиолокационные и радионавигационные средства.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа29. Аккумуляторы и аккумуляторные батареи, независимо от используемых химических источников тока и их конструкции.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа30. Дизельные генераторы.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПредложения по документуПрослушать аудиоПолучить ссылку из элемента документаПРИЛОЖЕНИЕ № 2
к Общему техническому регламенту о безопасности телекоммуникационного оборудования
к Общему техническому регламенту о безопасности телекоммуникационного оборудования
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаТребования
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документак механической безопасности
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПредложения по документуПрослушать аудиоПолучить ссылку из элемента документа1. Оборудование должно обладать соответствующей механической прочностью и быть сконструировано так, чтобы оставаться безопасным при возможном неосторожном обращении.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа2. Механический кожух должен быть достаточно прочным, чтобы удержать внутри или направить в сторону детали, которые из-за неисправности или по другим причинам могут освободиться, отделиться или быть выброшены подвижными частями.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа3. Детали и части, выполняющие функции кожуха, должны выдерживать воздействие постоянного усилия (10 ± 1) Н.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа4. Внешние кожухи должны выдерживать:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документавоздействие постоянного усилия (250 ± 10) Н;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаударную нагрузку гладкого стального шара диаметром около 50 мм и массой (500 ± 25) г, свободно сброшенного из положения покоя с высоты 1,3 м. При этом не должно быть повреждений, которые могут открыть доступ к опасным частям оборудования.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа5. Кожухи из литых или штампованных термопластичных материалов должны быть сконструированы так, чтобы любая усадка или деформация материала, вызванные внутренними напряжениями в процессе литья или штамповки, не приводили к обнажению опасных частей или к уменьшению расстояний утечки или зазоров менее требуемых величин.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа6. Настольное оборудование, имеющее массу не более 5 кг, предназначенное для использования совместно с телефонной трубкой, соединяемой шнуром или иными аксессуарами, которые при пользовании удерживают в руке, выполняющими акустические функции и соединяемые шнуром или гарнитурой, должно выдерживать падение с высоты 1 м.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа7. Средства монтажа оборудования на стене или потолке должны быть достаточными для выполнения своей функции и выдерживать дополнительное усилие, в три раза превышающее вес оборудования.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа8. Конструкция оборудования должна быть такой, чтобы в случае ослабления или отсоединения любого провода, винта, гайки, шайбы, пружины или других подобных частей это не приводило к возникновению опасности или уменьшению расстояний утечки и зазоров дополнительной или усиленной изоляции.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа9. Оборудование должно обладать физической устойчивостью и не должно терять равновесия при отклонении на угол 10° от нормального вертикального положения.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа10. Напольный блок, имеющий массу 25 кг и более, не должен опрокидываться под действием силы, равной 20 % веса блока, но не превышающей 250 Н, прилагаемой в любом направлении (но не вверх) на высоте не более 2 м от пола.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа11. Напольный блок не должен опрокидываться под действием постоянной силы 800 Н, направленной вниз и приложенной в точке максимального момента к любой горизонтальной поверхности размерами не менее 12,5 × 20 см на высоте не более 1 м от уровня пола.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа12. Переносимое оборудование или его части, имеющие массу 18 кг и более, должны быть обеспечены средствами для его подъема и переноса. Ручки или захваты для переноса, входящие в его конструкцию или состав оборудования, должны выдерживать его четырехкратную массу.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа13. Рукоятки, кнопки, ручки, рычаги и другие органы управления должны быть надежно закреплены, чтобы исключить их ослабление в условиях эксплуатации, если это может вызвать появление опасности. Заливочная масса и аналогичные составы, кроме самотвердеющей смолы, не должны применяться как средство против ослабевания крепления.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа14. Если форма органов управления такова, что приложение осевого усилия при эксплуатации маловероятно, то они должны выдерживать следующее осевое усилие без их снятия:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа15 Н — для органов управления электрическими составными частями;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа20 Н — в остальных случаях.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа15. Для органов управления, которые смещаются вдоль оси, усилие должно равняться:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа30 Н — для органов управления электрическими составными частями;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа50 Н — в остальных случаях.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа16. Если рукоятки, кнопки и другие органы управления используют для индикации положения переключателей или аналогичных составных частей, то следует исключить возможность установки их в неправильное положение, если в результате может возникнуть опасность.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа17. В области, доступной обслуживающему персоналу, защита должна обеспечиваться конструкцией, уменьшающей вероятность доступа к опасным подвижным частям, или размещением подвижных частей в кожухе с механическими или электрическими защитными блокировками, которые устраняют опасность во время доступа.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПод областью, доступной обслуживающему персоналу, понимается область, в которой при нормальных условиях возможно следующее:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документадоступ без применения инструмента;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документадоступ с помощью средств, специально предназначенных для обслуживающего персонала;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документадоступ обслуживающего персонала в область по инструкции, независимо от необходимости применения инструмента.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа18. Если невозможно полностью выполнить приведенные выше требования и при этом необходимо обеспечить функционирование оборудования, доступ разрешается при условии, что:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаопасная подвижная часть ограждена;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаопасность, связанная с частью, является очевидной для обслуживающего персонала;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаприняты следующие дополнительные меры:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаа) в инструкции по эксплуатации должно быть соответствующее указание, а на оборудование нанесена маркировка, содержащая следующее или подобное предупреждение, как приведено в нижеследующем примере:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаВНИМАНИЕ!
ОПАСНЫЕ ПОДВИЖНЫЕ ЧАСТИ
ДЕРЖИТЕ ПАЛЬЦЫ РУК И ДРУГИЕ ЧАСТИ ТЕЛА НА УДАЛЕНИИ;
ОПАСНЫЕ ПОДВИЖНЫЕ ЧАСТИ
ДЕРЖИТЕ ПАЛЬЦЫ РУК И ДРУГИЕ ЧАСТИ ТЕЛА НА УДАЛЕНИИ;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаб) если пальцы рук, украшения, одежда и т.д. могут попасть внутрь движущейся части, у человека должны быть средства, обеспечивающие возможностью остановки движущейся части.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПредупреждение и средства, предусмотренные для остановки движущейся части, должны быть видны и доступны с места, где риск травмы максимальный.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа19. Оборудование, оснащенное шнуром питания, которое перемещают во время работы, должно быть сконструировано так, чтобы шнур был защищен от чрезмерного изгиба в месте ввода его в прибор.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа20. Крепление шнура должно разгружать проводник от механических напряжений, в том числе от скручивания в месте присоединения шнура внутри прибора, а также защищать изоляцию проводов от истирания.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа21. Должна быть исключена возможность проталкивания шнура внутрь оборудования во избежание повреждения шнура или внутренних частей оборудования.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа22. Отсек для присоединения питающего кабеля или шнура питания должен быть сконструирован так, чтобы:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаисключить возможность его неправильного подключения;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаперед установкой можно было проверить правильность подсоединения и расположения проводников;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документалюбые крышки можно было установить без риска повреждения проводников или их изоляции;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документадля переносного оборудования неизолированный конец провода в случае выпадения его из зажима не мог касаться доступных металлических частей.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа23. Оборудование, предназначенное для непосредственного включения в настенную розетку, не должно создавать крутящий момент в вертикальной плоскости, оказывать усилие больше 0,25 Н м. Часть штепсельного разъема оборудования должна удовлетворять требованиям на соответствующий штепсельный разъем.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа24. Оборудование должно обладать достаточной механической прочностью и должно быть сконструировано так, чтобы выдержать воздействия, возможные в течение его эксплуатации.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа25. Пути прокладки проводов должны быть гладкими и не иметь острых кромок. Провода должны быть защищены от соприкосновения с заусенцами, радиаторами охлаждения, подвижными частями и т.п., которые могут повредить изоляцию. Отверстия в металле, через которые проходят изолированные проводники, должны иметь гладкие обработанные поверхности или снабжаться изоляционными втулками.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаДопускается соприкосновение проводников с токопроводящими клеммами, если применяемая система изоляции обеспечивает соответствующую механическую и электрическую защиту или пробой изоляции не вызывает появления опасности.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа26. Внутренние провода должны прокладываться, зажиматься или закрепляться таким образом, чтобы не допустить:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документачрезмерного натяжения проводов, в том числе у клеммных зажимов;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаослабления клеммных зажимов;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документамеханического повреждения изоляции проводов.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа27. Конструкция аккумуляторов должна исключать возможность повреждения рук при работе с аккумулятором. Края корпуса аккумуляторов должны быть без трещин, заусенцев и сколов (острые кромки и углы должны быть затуплены).
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа28. Нанесенные на внешнюю поверхность аккумулятора условные знаки и пояснения должны содержать информацию, минимально необходимую для обеспечения безопасного обращения с аккумулятором.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПри невозможности нанесения условных знаков непосредственно на корпус аккумулятора указанная информация должна быть включена в инструкцию по техническому обслуживанию аккумулятора, о чем должно быть указано в технических условиях на аккумулятор конкретного типа.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа29. Конструкция аккумулятора должна исключать возможность вытекания или выплескивания электролита при любых наклонах, толчках и вибрациях.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа30. Аккумуляторы должны иметь фильтр-пробки, задерживающие выделяющиеся при заряде и разряде аккумулятора вещества (взрывоопасные газы) серной кислоты, вредные для здоровья, или каталитические пробки. Сведения об их наличии приводят в нормативных документах в области технического регулирования.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа31. Аккумуляторы должны быть герметичны в выводах и в зазорах между крышкой и баком и выдерживать давление повышенное или пониженное по сравнению с атмосферным на 20 кПа при температуре (25 ± 10) °С.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа32. Токоведущие детали аккумуляторов должны выдерживать кратковременную электрическую нагрузку током до 1,39 С10 А.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПримечание. С10 — емкость аккумулятора при десятичасовом разряде, которая приводится в документации на аккумулятор и (или) маркировке на нем.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа33. Конструкция аккумуляторов должна исключать возгорание и взрыв при долговременном коротком замыкании во избежание выплескивания кислоты и получения ожогов обслуживающим персоналом.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа34. Корпус аккумуляторов должен иметь опорную поверхность, обеспечивающую устойчивое положение при установке их в приборы, оборудование и т.д.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа35. Корпус аккумулятора массой более 20 кг должен иметь устройство или приспособление, обеспечивающее перенос двумя руками. При этом прочность корпуса и устройство для переноса должны обеспечивать безопасность перемещения.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа36. Конструкции внешних соединений аккумуляторов, соединенных в батареи и установленных (уложенных) в одном баке, должны быть закрытыми и защищенными от возможности короткого замыкания.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа37. Корпус аккумуляторов должен выдерживать без повреждений и с сохранением электрических характеристик падение с высоты 20 см на плоский деревянный пол, выполненный из плотного дерева толщиной 10 мм, уложенного на плоскую бетонную поверхность.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПредложения по документуПрослушать аудиоПолучить ссылку из элемента документаПРИЛОЖЕНИЕ № 3
к Общему техническому регламенту о безопасности телекоммуникационного оборудования
к Общему техническому регламенту о безопасности телекоммуникационного оборудования
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаТребования
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документапо безопасности излучений
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПредложения по документуПрослушать аудиоПолучить ссылку из элемента документа1. Допустимые уровни воздействия радиочастотного электромагнитного поля (ЭМП) на рабочих местах пользователя включает следующие требования:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа1) ЭМП радиочастот следует оценивать показателями интенсивности поля, создаваемого энергетической нагрузкой.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаВ диапазоне частот от 60 кГц до 300 MГц интенсивность ЭМП характеризуется напряженностью электрического (Е) и магнитного (Н) полей, энергетическая нагрузка представляет собой произведение квадрата напряжённости поля на время его воздействия (Т). Энергетическая нагрузка, создаваемая электрическим полем (ЭНЕ), вычисляется согласно формуле (1), магнитным (ЭНН) — согласно формуле (2):
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПредложения по документуПрослушать аудиоПолучить ссылку из элемента документаВ диапазоне частот от 300 MГц до 300 ГГц интенсивность ЭМП характеризуется поверхностной плотностью потока энергии (ППЭ), энергетическая нагрузка представляет собой произведение ППЭ поля на время его воздействия и вычисляется по формуле:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПредложения по документуПрослушать аудиоПолучить ссылку из элемента документа2) предельно допустимые значения Е и Н в диапазоне частот от 60 кГц до 300 MГц на рабочих местах персонала следует определить исходя из допустимой энергетической нагрузки, времени нагрузки и времени воздействия по формуле:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПредложения по документуПрослушать аудиоПолучить ссылку из элемента документагде: ЕПД и НПД — предельно допустимые значения напряженности электрического, В/м, и магнитного, А/м, поля;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаТ — время воздействия, ч;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаЭНЕПД и ЭННПД – предельно допустимое значение энергетической нагрузки в течение рабочего дня, (В/м)2∙ч и (А/м)2∙ч.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаМаксимальные значения ЕПД, НПД и ЭНЕПД, ЭННПД указаны в таблице № 1.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаТаблица № 1
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаМаксимальные значения напряженности поля и энергетической нагрузки
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
Параметр |
Предельные значения в диапазонах частот, MГц | ||
|
от 0,06 до 3 |
свыше 3 до 30 |
свыше 30 до 300 | |
|
ЕПД , В/м |
500 |
300 |
80 |
|
НПД , А/м |
50 |
– |
– |
|
ЭНЕПД, (В/м)2*ч |
20000 |
7000 |
800 |
|
ЭННПД, (А/м)2*ч |
200 |
– |
– |
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаСогласно формулам и таблице № 1 напряженность ЭМП в диапазоне частот от 60 кГц до 300 MГц на рабочих местах персонала в течение рабочего дня не должна превышать следующих значений предельно допустимого уровня:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документапо электрической составляющей, В/м:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаа) 50 В/м — для частот от 0,06 до 3 MГц;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаб) 30 В/м — для частот от 3 MГц до 30 MГц;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документав) 10 В/м — для частот от 30 MГц до 300 MГц;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документапо магнитной составляющей — 5 A/м для частот от 0,06 до 3 MГц.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаОдновременное воздействие электрического и магнитного полей в диапазоне частот от 0,06 до 3 MГц следует считать допустимым при условии:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПредложения по документуПрослушать аудиоПолучить ссылку из элемента документагде: ЭНЕ и ЭНН — энергетические нагрузки, характеризующие воздействия электрического и магнитного полей;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа3) предельно допустимые значения ППЭ ЭМП в диапазоне частот от 300 MГц до 300 ГГц следует определять исходя из допустимой энергетической нагрузки и времени воздействия по формуле:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПредложения по документуПрослушать аудиоПолучить ссылку из элемента документагде: ППЭПД — предельно допустимые значения ППЭ, Вт/м2 (мВт/см2, мкВт/см2);
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаЭНППЭПД– предельно допустимая величина энергетической нагрузки, равная 2 Вт∙ч/м2 (200 мкВт∙ч/см2);
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаК — коэффициент ослабления биологической эффективности, равный:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа1 — для всех случаев воздействия, исключая облучение от вращающихся и сканирующих антенн;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа10 — для случаев облучения от вращающихся и сканирующих антенн с частотой вращения или сканирования не более 1 ГГц и скважностью не менее 50;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаТ — время пребывания в зоне облучения за рабочую смену, ч.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаВо всех случаях максимальное значение ППЭПД не должно превышать 10 Вт/м2 (1000 мкВт/м2).
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаЕсли работающий на протяжении рабочего дня подвергается воздействию ЭМП различной интенсивности, рассчитывается суммарная ЭН путем сложения ЭН за соответствующие периоды времени, которая вычисляется по следующей формуле:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПредложения по документуПрослушать аудиоПолучить ссылку из элемента документагде: ППЭ1, ППЭ2, ППЭn — значения ППЭ, измеренные в отдельных участках;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаT1, Т2, Тn — время пребывания в них.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаВ случаях одновременного или последовательного облучения работающего персонала электромагнитным полем диапазона частот от 300 MГц до 300 ГГц в непрерывном и прерывистом режиме (от вращающихся и/или сканирующих антенн) суммарная ЭН рассчитывается по формуле:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПредложения по документуПрослушать аудиоПолучить ссылку из элемента документагде: ЭНППЭсум — суммарная энергетическая нагрузка, которая не должна превышать 200 мкВт /см2 ∙ ч;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаЭНППЭ1 — ЭН, создаваемая непрерывным излучением;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаЭН ППЭ2 — ЭН, создаваемая излучением вращающихся или сканирующих антенн, равная 0,1 ППЭ2 Т2.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа2. Телекоммуникационное оборудование должно обеспечить выполнение следующих требований безопасности при лазерном излучении:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документалазер, независимо от класса, должен иметь защитный корпус (кожух). Защитный корпус (кожух) или его части, снимаемые при техническом обслуживании и открывающие доступ к лазерному излучению и высокому напряжению в цепях электропитания, должны иметь защитную блокировку. Срабатывание блокировки на работающем лазерном изделии или не полностью разряженной батарее конденсатора должно сопровождаться четким визуальным или звуковым сигналом тревоги;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документапульт управления лазерных изделий III и IV классов должен оснащаться съемным ключом;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документалазеры III и IV классов, генерирующие излучение в видимом диапазоне, и лазеры IV класса с генерацией в ультрафиолетовом и инфракрасном диапазонах должны снабжаться световыми сигнальными устройствами, работающими с момента начала генерации и до ее окончания. Световой предупредительный сигнал должен быть хорошо виден через защитные очки;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документапульт (панель) управления лазерными изделиями, независимо от класса, должен размещаться так, чтобы при регулировке и работе не происходило облучения персонала лазерным излучением. Конструкция лазерных изделий III, IV классов должна обеспечивать возможность дистанционного управления;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документалазеры III, IV классов должны содержать дозиметрическую аппаратуру;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документалазерные изделия III, IV классов должны иметь прерыватель пучка или аттенюатор для ограничения распространения излучения;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документав лазерных изделиях III, IV классов необходимо предусматривать возможность снижения выходной мощности (энергии) излучения при их техническом обслуживании;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документалазерные изделия III, IV классов, генерирующие излучение в невидимой части спектра, должны иметь встроенные лазеры I, II класса с видимым излучением для визуализации основного лазерного пучка;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документавсе оптические системы наблюдения (окуляры, смотровые окна, экраны) должны обеспечивать снижение энергии (мощности) проходящего через них излучения до предельно допустимых уровней;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документалазерные изделия, в которых используется волоконно-оптическая передача излучения, должны быть обеспечены специальным инструментом для отсоединения систем передачи и механическими ослабителями лазерного пучка на соединителях;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документапанель защитного корпуса (кожуха), при снятии или смещении которой возможен доступ человека к лазерному излучению, должна иметь предупреждающий знак
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПредложения по документуПрослушать аудиоПолучить ссылку из элемента документаи пояснительный знак с надписью, показано на следующем примере:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаВНИМАНИЕ! ПРИ ОТКРЫВАНИИ — ЛАЗЕРНОЕ ИЗЛУЧЕНИЕ
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаЛазерное изделие I класса должно иметь пояснительный знак с надписью, как показано на следующем примере:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаЛАЗЕРНОЕ ИЗДЕЛИЕ КЛАССА I
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаЛазерное изделие II класса должно иметь предупреждающий знак:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПредложения по документуПрослушать аудиоПолучить ссылку из элемента документаи пояснительный знак с надписью, как показано на следующем примере:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаЛАЗЕРНОЕ ИЗЛУЧЕНИЕ
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаНЕ СМОТРИТЕ В ПУЧОК
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаЛАЗЕРНОЕ ИЗДЕЛИЕ КЛАССА II
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаЛазерное изделие III класса должно иметь предупреждающий знак:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПредложения по документуПрослушать аудиоПолучить ссылку из элемента документаи пояснительный знак с надписью, как показано на примере:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаЛАЗЕРНОЕ ИЗЛУЧЕНИЕ
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаИЗБЕГАЙТЕ ОБЛУЧЕНИЯ ГЛАЗ
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаЛАЗЕРНОЕ ИЗДЕЛИЕ КЛАССА III
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаЛазерное изделие IV класса должно иметь предупреждающий знак:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПредложения по документуПрослушать аудиоПолучить ссылку из элемента документаи пояснительный знак с надписью, как показано на следующем примере:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаЛАЗЕРНОЕ ИЗЛУЧЕНИЕ
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаИЗБЕГАЙТЕ ОБЛУЧЕНИЯ ГЛАЗ И КОЖИ
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПРЯМЫМ И РАССЕЯННЫМ ИЗЛУЧЕНИЕМ
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаЛАЗЕРНОЕ ИЗДЕЛИЕ КЛАССА IV
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаЛазерные изделия II — IV класса должны иметь у апертуры, через которую испускается излучение, пояснительный знак с надписью, как показано на следующем примере:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаЛАЗЕРНАЯ АПЕРТУРА
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаЛазерные изделия, за исключением изделий I класса, должны иметь на пояснительном знаке информацию об изготовителе, о максимальной выходной энергии (мощности) лазерного излучения и длине волны излучения.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа3. Телекоммуникационное оборудование должно обеспечить выполнение следующих требований безопасности при акустическом излучении:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа1) если оборудование является источником шума, уровень которого может создавать опасность, изготовитель обязан измерить максимальный уровень шума, создаваемого оборудованием, за исключением звука аварийной сирены, и рассчитать максимальный уровень шума. Измерение уровня звукового давления должно быть проведено как на рабочем месте оператора, так и на расстоянии 1 м от того места на кожухе оборудования, где уровень давления максимальный.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаУровень шума 80 дБА относительно значения 20 мкПа считают минимальным уровнем, который может представлять опасность.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаДопустимые уровни звукового давления в октавных полосах частот, уровни звука и эквивалентные уровни звука, создаваемые оборудованием телекоммуникаций на рабочих местах, следует принимать:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документадля широкополосного постоянного и непостоянного (кроме импульсного) шума — по таблице № 2;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документадля тонального и импульсного шума — на 5 дБ меньше значений, указанных в таблице № 2;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документадля шума, создаваемого в помещениях установками кондиционирования воздуха, вентиляции и воздушного отопления — на 5 дБ меньше фактических уровней шума в этих помещениях (измеренных или определенных расчетом), если последние не превышают значений, указанных в таблице № 2 (поправку для тонального и импульсного шума в этом случае принимать не следует), в остальных случаях — на 5 дБ меньше значений, указанных в таблице № 2.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаТаблица № 2
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаДопустимые уровни звукового давления в октавных полосах частот, уровни звука и эквивалентные уровни звука на рабочих местах
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
Вид трудовой деятельности, рабочие места |
Уровни звукового давления, дБ, в октавных полосах со среднегеометрическими частотами в Гц |
Уровни звука и эквивалентные уровни звука, дБА | ||||||||
|
31,5 |
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 | ||
|
Предприятия, учреждения и организации | ||||||||||
|
1. Творческая деятельность, руководящая работа с повышенными требованиями, научная деятельность, конструирование и проектирование, программирование, преподавание и обучение, врачебная деятельность: рабочие места в помещениях дирекции, проектно-конструкторских бюро, расчетчиков, программистов вычислительных машин, в лабораториях для теоретических работ и обработки данных, приема больных в здравпунктах |
|
|
|
|
|
|
|
|
|
|
|
2. Высококвалифицированная работа, требующая сосредоточенности, административно-управленческая деятельность, измерительные и аналитические работы в лаборатории: рабочие места в помещениях цехового управленческого аппарата, в рабочих комнатах конторских помещений, лабораториях |
|
|
|
|
|
|
|
|
|
|
|
3. Работа, выполняемая с часто получаемыми указаниями и акустическими сигналами, работа, требующая постоянного слухового контроля, операторская работа по точному графику с инструкцией, диспетчерская работа: рабочие места в помещениях диспетчерской службы, кабинетах и помещениях наблюдения и дистанционного управления с речевой связью по телефону, машинописных бюро, на участках точной сборки, на телефонных и телеграфных станциях, в помещениях мастеров, в залах обработки информации на вычислительных машинах |
|
|
|
|
|
|
|
|
|
|
|
4. Работа, требующая сосредоточенности, работа с повышенными требованиями к процессам наблюдения и дистанционного управления производственными циклами: рабочие места за пультами в кабинах наблюдения и дистанционного управления без речевой связи по телефону, в помещениях лабораторий с шумным оборудованием, в помещениях для размещения шумных агрегатов вычислительных машин |
|
|
|
|
|
|
|
|
|
|
|
5. Выполнение всех видов работ (за исключением перечисленных в 1 — 4 данной таблицы и аналогичных им) на постоянных рабочих местах в производственных помещениях и на территории предприятий |
|
|
|
|
|
|
|
|
|
|
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаВ инструкции по установке оборудования изготовитель должен указать, что необходимо обеспечить уровень шума от оборудования после его установки на месте эксплуатации (включая монтаж любых ослабляющих звук экранов или покрытий, указанных изготовителем), который не будет превышать безопасных пределов.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа2) для оконечного оборудования должна обеспечиваться защита уха человека от акустического удара. Уровень звукового давления, развиваемого оконечным оборудованием в камере искусственного уха при электродвижущей силе (ЭДС) генератора испытательного сигнала, равной 31 В, должен быть не более 120 дБ.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаДля оконечного оборудования, предназначенного для использования людьми с частичной потерей слуха, уровень звукового давления, развиваемого телефоном в камере искусственного уха при ЭДС генератора испытательного сигнала, равной 31 В, не должен превышать отрегулированный пользователем оптимальный уровень более чем на 12 дБ.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПредложения по документуПрослушать аудиоПолучить ссылку из элемента документаПРИЛОЖЕНИЕ № 4
к Общему техническому регламенту о безопасности телекоммуникационного оборудования
к Общему техническому регламенту о безопасности телекоммуникационного оборудования
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаТребования
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документак пожарной безопасности
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПредложения по документуПрослушать аудиоПолучить ссылку из элемента документа1. Для определения требований к противопожарному кожуху, материалам и компонентам, применяемым в оборудовании для обеспечения пожарной безопасности, используются следующие критерии соответствия материалов классам по огнестойкости:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаматериал класса V-0, V-1: материал, который при испытании на устойчивость к возгоранию может воспламениться или накалиться, но удовлетворяет определенным временным критериям по затуханию. Раскаленные частицы или горящие капли при выбросе не воспламеняют хирургическую вату;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаматериал класса V-2: материал, который при испытании на устойчивость к возгоранию может воспламениться или накалиться, но удовлетворяет определенным временным критериям по затуханию. Раскаленные частицы или горящие капли при выбросе могут воспламенить хирургическую вату;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаматериал класса 5V, НF-1: материал, который при испытании на устойчивость к возгоранию может воспламениться или накалиться, но гаснет в течение установленного периода времени. Раскаленные частицы или горящие капли при выбросе не воспламеняют хирургическую вату;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документавспененный материал класса НF-2: материал, который при испытании на устойчивость к возгоранию может воспламениться или накалиться, но гаснет в течение установленного периода времени. Раскаленные или горящие частицы или горящие капли при выбросе могут воспламенить хирургическую вату;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документавспененный материал класса НB, НBF: материал, который при испытании на устойчивость к возгоранию не превышает установленной максимальной скорости горения.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаКритерии соответствия материалов классам V-0, V-1, V-2 приведены в таблице № 1.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаТаблица № 1
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаКритерии соответствия материалов классам V-0, V-1, V-2
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
Критерии соответствия |
V-0 |
V-1 |
V-2 |
|
Время самостоятельного горения для каждого индивидуального образца с, не более |
10 |
30 |
30 |
|
Время самостоятельного горения плюс время тлеющего горения для каждого образца после второго приложения пламени с, не более |
30 |
60 |
60 |
|
Догорает ли хоть один образец до места зажима? |
Нет |
Нет |
Нет |
|
Зажигают ли горящие частицы или падающие капли хирургическую вату? |
Нет |
Нет |
Да |
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаКритерии соответствия материалов классам НF-1, НF-2, НBF приведены в таблице № 2.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаТаблица № 2
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаКритерии соответствия материалов классам НF-1, НF-2, НBF
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
Критерии соответствия |
НF-1 |
НF-2 |
НBF |
|
Горит ли более чем один образец дольше 2 с после удаления испытательного пламени? |
Нет |
Нет |
Да |
|
Горит ли хоть один образец дольше 10 с после удаления испытательного пламени? |
Нет |
Нет |
Да |
|
Тлеет ли хоть один образец дольше 30 с после удаления испытательного пламени? |
Нет |
Нет |
Да |
|
Горит или тлеет ли хоть один образец на расстоянии более 60 мм от края, к которому было приложено пламя? |
Нет |
Нет |
Да |
|
Зажигают ли горящие частицы или падающие капли хирургическую вату? |
Нет |
Да |
Да |
|
Горит ли хоть один образец на расстоянии более 120 мм от края, к которому было приложено пламя, или превышает ли скорость горения 40 мм/мин? |
- |
- |
Нет |
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаКритерии соответствия материалов классу НB приведены в таблице № 3.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаТаблица № 3
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаКритерии соответствия материалов классу НB
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
Критерии соответствия |
НB |
|
Скорость горения для образцов толщиной 3 мм, мм/мин, не более |
40 |
|
Скорость горения для образцов толщиной менее 3 мм, мм/мин, не более |
75 |
|
Горит или тлеет ли хоть один образец на расстоянии более 100 мм от края, к которому было приложено пламя? |
Нет |
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаКритерии соответствия материалов классу 5V приведены в таблице № 4.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаТаблица № 4
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаКритерии соответствия материалов классу 5V
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
Критерии соответствия |
5V |
|
Сгорает ли образец полностью? |
Нет |
|
Длительность горения или тления после пятикратного воздействия пламени с, не более |
60 |
|
Зажигают ли горящие частицы или падающие капли хирургическую вату? |
Нет |
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа2. Требования к применению противопожарного кожуха должны включать следующее:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа1) если температура частей оборудования в условиях повреждения может быть достаточной для возникновения возгорания, то должен применяться противопожарный кожух;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа2) если не проведены все испытания по имитации неисправностей, при которых возгорание, если оно возникает, не распространяется за пределы оборудования, а также не происходит выброса расплавленного металла за пределы оборудования и недопустимого нагрева изоляции, то применение противопожарного кожуха требуется для следующих частей оборудования:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаа) компонентов в первичных цепях, за исключением штепсельных вилок и разъемов, являющихся частью шнура сети питания или соединительного кабеля;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаб) компонентов во вторичных цепях, снабженных источниками питания, мощность которых превышает предельные значения, указанные в пункте 9 приложения № 5 к настоящему Техническому регламенту;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документав) компонентов во вторичных цепях (кроме разъемов), снабженных источниками питания с ограничением мощности, как указано в пункте 9 приложения № 5 к настоящему Техническому регламенту, но не установленных на материал, относящийся по огнестойкости к классу V-1;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаг) компонентов внутри блока питания или сборки, имеющих ограниченную выходную мощность, как указано в пункте 9 приложения № 5 к настоящему Техническому регламенту, включающих устройства защиты от перегрузки по току, защиту полным сопротивлением, схемы стабилизации и регулируемые обмотки до того момента, пока выполняются требования по ограничению мощности на выходе источника питания;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документад) компонентов, имеющих незакрытые части, где возможен электрический пробой, такие как открытый выключатель, контакты реле, переключатели в электрических цепях с опасным напряжением или с опасным энергетическим уровнем. Под «опасным энергетическим уровнем» понимается уровень накопленной энергии не менее 20 Ж или существующий продолжительное время при полной мощности не менее 240 В∙А и разности потенциалов не менее 2 В;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документае) изолированной проводки, за исключением проводников и кабелей с изоляцией из ПВХ, ТФЭ, ПТФЭ, ФЭП, неопрена или полиамида.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа3. Требования к материалам и компонентам противопожарного кожуха должны включать следующее:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа1) конструкция кожуха, компонентов и других частей или материалов, используемых при их изготовлении, должна ограничивать распространение огня. Если требуется материал, относящийся по огнестойкости к классам НB или НBF, то требуется испытать его на устойчивость к возгоранию с помощью раскаленной проволоки температурой 550 оС. Если нельзя защитить компоненты от перегрева в условиях повреждения, они должны быть установлены на материалах, относящихся по огнестойкости к классу V-1. Дополнительно такие компоненты должны быть отделены от материала более низкого класса по огнестойкости воздушным зазором не менее 13 мм или ограждением из жесткого материала, относящегося по огнестойкости к классу V-1;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа2) для перемещаемого оборудования общей массой не более 18 кг материал противопожарного кожуха для самой тонкой стенки должен иметь огнестойкость класса V-1 или должны быть проведены испытания на устойчивость к возгоранию.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаДля перемещаемого оборудования общей массой более 18 кг и всего стационарного оборудования материал противопожарного кожуха для самой тонкой стенки должен иметь огнестойкость класса 5V или должны быть проведены испытания на устойчивость к возгоранию.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаМатериал противопожарного кожуха, отделенный воздушным зазором менее 13 мм от частей, которые могут быть подвержены электрическому пробою, например, контактов переключающих устройств или выключателя, должен быть испытан на устойчивость к возгоранию от сильноточного дугового разряда. Это требование применяют к кожухам оборудования, а не к крышкам компонентов.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаМатериал противопожарного кожуха, отделенный воздушным зазором менее 13 мм от частей, которые могут как в условиях нормальной работы, так и при ее нарушении достигать температуры, достаточной для возгорания материала, должен быть испытан на устойчивость к возгоранию от раскаленной проволоки.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаМатериалы для компонентов, которые закрывают отверстие в противопожарном кожухе и предназначены для установки в области этого отверстия, например, держатели предохранителей, выключатели, разъемы и вводы кабелей, должны по огнестойкости соответствовать классу V-1 или выдерживать испытания на устойчивость к возгоранию для противопожарных кожухов перемещаемого оборудования массой менее 18 кг;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа3) материалы, кроме отмеченных ниже, для компонентов и других частей (включая механические и электрические кожухи и декоративные детали), расположенных на внешних сторонах противопожарных кожухов, должны иметь огнестойкость класса НB или НBF.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаЕсли механический или электрический кожух используется также как противопожарный кожух, то к нему применяются требования для противопожарных кожухов.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаРазъемы должны выполняться с учетом одного из следующих условий:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаматериал из которого изготовлен разъем должен относиться по огнестойкости к классу V-2;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документавыдерживать испытания на устойчивость к возгоранию для противопожарных кожухов перемещаемого оборудования массой менее 18 кг;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаматериал, который устанавливается должен относиться по огнестойкости к классу V-1 и иметь небольшой размер;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаразмещаться во вторичной цепи, снабженной источником питания, мощность которого при нормальных рабочих условиях и после единичного повреждения в оборудовании ограничена максимальным значением 15 ВА.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаДля материалов, компонентов и других частей требования о соответствии огнестойкости классу НB и НBF не применяют в одном из следующих случаев:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документадля электрических компонентов, не представляющих опасность возгорания при условиях, отличных от нормальных, и проведении испытаний при имитации неисправностей;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документадля материалов и компонентов внутри кожуха объемом не более 0,06 м3, выполненного полностью из металла и не имеющего вентиляционных отверстий или не содержащего внутри герметичной секции с инертным газом;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документадля корпусов счетчиков (если иным способом определено подходящее место для установки частей с опасным напряжением), лицевых панелей счетчиков и индикаторных ламп или излучателей;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документадля компонентов, таких как блоки интегральных микросхем, оптопары, конденсаторы и другие небольшие части, которые установлены на материале, относящемся по огнестойки к классу V-1, или питаются от источника мощностью не более 15 ВА при нормальных рабочих условиях и после единичного повреждения в оборудовании и установлены на материале, относящемся по огнестойки к классу НB;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документадля проводов, кабелей и разъемов с изоляцией из ПВХ, ТФЭ, ПТФЭ, ФЭП, неопрена или полиамида;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документадля индивидуальных незащищенных скрепляющих деталей, покровной ленты, бечевки и кабельных соединений, используемых со жгутом проводки;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документадля приводов, бегунков, ремней, подшипников и других небольших частей, включая декоративные детали, ярлыки, лапы крепления, крышки клавиш, кнопки и т.п., передающих тепло незначительно;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документадля источников питания, расходных материалов, носителей и материалов регистрации;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документадля резиновых роликов, чернильных трубок и других частей с особыми свойствами выполнения основной функции;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа4) внутренние противопожарные кожухи, материалы для компонентов и других частей (включая механические и электрические кожухи, расположенные внутри противопожарного кожуха) должны по огнестойкости соответствовать классу V-1 или НF-2 или выдерживать испытания на устойчивость к возгоранию для противопожарных кожухов перемещаемого оборудования массой менее 18 кг.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПриведенные выше требования не применяются к любому из следующих случаев:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаэлектрическим компонентам, не представляющим опасность возгорания при условиях, отличных от нормальных, и проведении испытаний при имитации неисправностей;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаматериалам и компонентам внутри кожуха объемом не более 0,06 м3, выполненного полностью из металла и не имеющего вентиляционных отверстий или не содержащего внутри герметичной секции с инертным газом;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаодному или нескольким слоям тонкого изоляционного материала, такого как клейкая лента, используемого непосредственно на любой поверхности внутри противопожарного кожуха, включая поверхность токопроводящих частей, при условии, что комбинация тонкого изоляционного материала и поверхности, к которой прикреплен материал, удовлетворяет требованиям по огнестойкости класса V-2 или НF-2;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документакорпусам счетчиков (если иным способом определено подходящее место для установки частей с опасным напряжением), лицевым панелям счетчиков и индикаторных ламп или излучателей;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документакомпонентам, таким как блоки интегральных микросхем, оптопары, конденсаторы и другие небольшие части, которые установлены на материале, относящемся по огнестойки к классу V-1;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документапроводам, кабелям и разъемам с изоляцией из ПВХ, ТФЭ, ПТФЭ, ФЭП, неопрена или полиамида;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаиндивидуальным незащищенным скрепляющим деталям, покровной ленте, бечевке и кабельным соединениям, используемым со жгутом проводки;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документачастям телекоммуникационного оборудования, отделенным воздушным зазором не менее 13 мм или ограждением из жесткого материала, относящегося по огнестойки к классу V-1, от электрических частей (иных, чем изолированные провода и кабели), которые в состоянии повреждения могут инициировать температуру, достаточную для возгорания. К ним относятся: приводы, бегунки, ремни, подшипники и другие небольшие части, включая ярлыки, лапы крепления, крышки клавиш, кнопки и другие детали, передающие тепло незначительно, источники питания, расходные материалы, носители и материалы регистрации, резиновые ролики, чернильные трубки и другие части с особыми свойствами выполнения основной функции, контейнеры для порошков или жидкостей, части из пенопласта, если они по огнестойкости относятся к классу НB или НBF;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа5) воздушные сборки фильтров должны изготавливаться из материала, относящегося по огнестойкости к классу V-2 или НF-2.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаЭто требование не относится к следующим конструкциям:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документасборкам воздушных фильтров для циркуляционных систем, независимо от их герметичности, не предназначенных для вентиляции противопожарных кожухов снаружи;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документасборкам воздушных фильтров, размещенных внутри или снаружи противопожарного кожуха, при условии, что материалы фильтров отделены металлическим экраном от частей, которые могут вызвать возгорание;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документакаркасам воздушных фильтров, сконструированных из материалов, которые при неисправностях могут инициировать температуру, вызывающую возгорание, и относящиеся по огнестойкости к классу НB, при условии отделения их от электрических частей (кроме изолированных проводов и кабелей) воздушным зазором не менее 13 мм или ограждением из жесткого материала, относящегося по огнестойкости к классу V-1;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документасборкам воздушных фильтров, размещенных вне противопожарного кожуха и изготовленных из материалов, относящихся по огнестойкости к классу НB или НBF;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа6) высоковольтные компоненты, работающие при напряжениях с двойной амплитудой, превышающей 4 кВ, должны соответствовать по огнестойкости классу V-2 или НF-2 или должны выдерживать испытание на огнестойкость, при котором не допускается их разрушение.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаВнутренняя проводка, работающая под напряжением переменного тока или постоянного тока, превышающим 4 кВ (пиковое значение), не должна способствовать распространению огня.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа4. Требования к защите оборудования от перегрева должны быть следующими:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа1) материалы, используемые в оборудовании, должны быть выбраны так, чтобы при работе под нормальной нагрузкой температура не превышала безопасного значения, указанного в таблице № 5 и пункте 15, перечисление 4) приложения № 5 к настоящему Техническому регламенту.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПредельные значения нагрева частей оборудования в нормальных условиях приведены в таблице № 5 и пункте 15, перечисление 4) приложения № 5 к настоящему Техническому регламенту;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа2) компоненты, работающие при высоких температурах, должны быть эффективно ограждены или отделены, чтобы не вызывать перегрева смежных материалов и компонентов. В местах, где доступ к горячим частям неизбежен, требуется применить специальную маркировку, указанную в пункте 38 настоящего Технического регламента;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
Таблица № 5 | ||
|
Предельные значения нагрева частей оборудования в нормальных условиях | |||
|
Части оборудования |
Максимальный нагрев, °C | ||
|
Металл |
Стекло, фарфор, стекловидные материалы |
Пластмасса и резина | |
|
Рукоятки, кнопки, зажимы и т.п., которые удерживают в руках или которых касаются в течение короткого времени |
60 |
70 |
85 |
|
Рукоятки, кнопки, зажимы и т.п., продолжительно удерживаемые в руках при нормальной работе |
55 |
65 |
75 |
|
Внешние поверхности оборудования, к которым возможно касание |
70 |
80 |
95 |
|
Части внутри оборудования, к которым возможно касание |
70 |
80 |
95 |
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа3) нагревательные элементы в заземленном оборудовании должны быть защищены таким образом, чтобы при выходе из строя заземления предотвращалась опасность возникновения пожара от перегрева. В таком оборудовании термочувствительные устройства, если они имеются, должны отключать все фазные провода питания нагревательных элементов.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаТермочувствительные устройства также должны отключать нейтральный провод в оборудовании:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаподключенным соединителем, питаемым через обратимый бытовой соединитель или обратимую вилку;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документапитаемым от розетки с неопределенной фазировкой;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа4) оборудование, предназначенное для передачи электроэнергии через кабели связи к удаленному оборудованию, должно ограничивать выходной ток до величины, которая не вызывает повреждения проводной системы связи из-за перегрева при любых внешних условиях нагрузки. Максимальная величина тока от оборудования не должна превышать предельное значение тока для минимального сечения провода, определенного в инструкции по установке. Если предельное значение тока не установлено, то его принимают равным 1,3 А.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа5. Оборудование, содержащее батареи, должно быть сконструировано с учетом уменьшения риска возникновения пожара, взрыва и химических утечек при нормальных условиях работы и после единичного повреждения в оборудовании, включая повреждение батарей. Для батарей, заменяемых пользователем, должна быть конструктивно уменьшена вероятность установки их с обратной полярностью или должна быть электрическая схема, исключающая подключение к питанию при установке батарей с обратной полярностью, если это может создавать опасность.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаЕсли в оборудовании применяют сменную батарею и неправильная замена может привести к взрыву, должна быть предусмотрена маркировка, указанная в пункте 43 настоящего Технического регламента.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа6. При использовании в оборудовании горючих жидкостей они должны храниться в закрытом резервуаре, кроме количества, необходимого для работы оборудования. Максимальный объем горючей жидкости, находящейся в оборудовании, в общем случае не должен превышать 5 дм3. Однако если для работы оборудования в течение 8 ч требуется более 5 дм3 жидкости, то ее количество может быть увеличено до объема, обеспечивающего работу оборудования в течение 8 ч.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаМасло или эквивалентная жидкость, используемые для смазки или в гидравлической системе, должны иметь температуру вспышки не менее 149 oС.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПополняемые жидкости должны иметь температуру вспышки выше 60 oС и не должны находиться под давлением, способным вызвать распыление.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПополняемые горючие жидкости температурой вспышки менее 60 oС или находящиеся под давлением, достаточным, чтобы вызвать распыление, могут применяться при условии, что не возникает условий для возникновения пожара или взрыва.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа7. Защита оборудования в условиях перегрузки и ненормальных условиях должна удовлетворять следующим требованиям:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаконструкция оборудования должна ограничивать опасность возникновения пожара в результате электрических или механических перегрузок, отказов, ненормальной работы или ошибок в эксплуатации;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документадвигатели должны быть защищены или иметь систему защитного отключения двигателей, чтобы при перегрузке, повышении температуры, заторможенном роторе и других ненормальных условиях они не создавали опасность;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документатрансформаторы должны быть защищены от перегрузок;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документарасстояния утечки и зазоры должны быть выбраны так, чтобы исключить возгорание частей оборудования, выполненных из электроизоляционных материалов, в аварийном режиме работы;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаконструкция термореле, ограничителей температуры и термовыключателей, встроенных в оборудование, должна исключать возможность значительного изменения установочных значений вследствие нагрева и других воздействий при нормальной эксплуатации.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаТермовыключатель с автоматическим возвратом должен автоматически включать ток после того, как контролируемая им часть оборудования достаточно охладится.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа8. Требования к кабелям связи и кабельному оборудованию должны быть следующими:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документакабели связи, предназначенные для прокладки в коллекторах, тоннелях, шахтах, по внутренним стенам зданий и внутри помещений не должны распространять горение при одиночной прокладке;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документакабели связи, предназначенные для прокладки в коллекторах, тоннелях, шахтах, по внутренним стенам зданий и внутри помещений в пучках не должны распространять горение при прокладке в пучках по категории А (семь литров горючего материала на 1 м кабелей в пучке);
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документакроссовое оборудование должно быть пожаробезопасным;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаизолирующие части несущих конструкций кросса и оконечных кабельных устройств должны быть изготовлены из негорючих или трудногорючих и трудновоспламеняющихся материалов;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документасрабатывание электрической защиты в кроссе при воздействии опасных токов и напряжений не должно приводить к возникновению пожара.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПредложения по документуПрослушать аудиоПолучить ссылку из элемента документаПРИЛОЖЕНИЕ № 5
к Общему техническому регламенту о безопасности телекоммуникационного оборудования
к Общему техническому регламенту о безопасности телекоммуникационного оборудования
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаТребования
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документак электрической безопасности
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПредложения по документуПрослушать аудиоПолучить ссылку из элемента документа1. К классам оборудования по защите от поражения электрическим током относятся:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаоборудование класса I — оборудование, в котором защита от поражения электрическим током обеспечивается основной изоляцией, а также наличием средств подключения к контуру защитного заземления помещения тех токопроводящих частей, на которых может появиться опасное напряжение в случае пробоя основной изоляции. Оборудование класса I может иметь части с двойной или усиленной изоляцией;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаоборудование класса II — оборудование, в котором защита от поражения электрическим током основывается не только на применении основной изоляции, но и на дополнительных мерах безопасности, таких как двойная или усиленная изоляции, при этом не применяются ни защитное заземление, ни средства защиты, созданные при установке оборудования;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаоборудование класса III — оборудование, в котором защита от поражения электрическим током выполняется питанием от цепей безопасного сверхнизкого напряжения (БСНН) и в котором не возникает опасное напряжение. Для оборудования класса III нет требований по защите от поражения электрическим током;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаоборудование класса 0I — оборудование, в котором защита от поражения электрическим током обеспечивается основной изоляцией и включает зажим для заземления, но снабженное шнуром питания без заземляющего провода и штепсельной вилкой без заземляющего контакта.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа2. Оборудование должно быть сконструировано таким образом, чтобы в зоне доступа человека имелась необходимая защита от прикосновения с:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаоголенными частями цепей сверхнизким напряжением (СНН);
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаоголенными частями, находящимися под опасным напряжением;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документафункциональной или основной изоляцией частей или проводов цепей СНН;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документафункциональной или основной изоляцией частей или проводов, находящихся под опасным напряжением;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документанезаземленными проводящими частями, отделенными только функциональной или основной изоляцией от цепей СНН или цепей, находящихся под опасным напряжением;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаоголенными частями цепей напряжения телекоммуникационной сети (НТС), кроме тех, доступ к которым разрешается;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаоголенными проводящими частями, расположенными в батарейном отсеке;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаоголенными проводящими частями цепей НТС — 1, имеющими любую точку, связанную с клеммой защитного заземления;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаоголенными проводящими частями разъемов в цепях НТС — 1, отделенных от доступных незаземленных проводящих частей оборудования.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаНеограниченный доступ разрешается к цепям с ограничением тока.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаЭти требования относятся ко всем положениям подключенного оборудования и работающего при нормальных условиях эксплуатации.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа3. Защита должна обеспечиваться изоляцией, ограждением или блокировкой.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа4. Оборудование должно быть сконструировано и изготовлено так, чтобы операции, выполняемые вручную, такие как: установка напряжения питания или изменение вида питания, замена плавких вставок и элементов подсветки индикаторов, манипулирование выдвижными частями и т. п., не несли в себе опасности поражения электрическим током.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа5. Оборудование, которое может быть отрегулировано на различное напряжение источника первичного питания, должно быть сконструировано так, чтобы ручное изменение установки различного напряжения сети питания переменного тока требовало бы использования инструмента, если неправильная установка или небрежное регулирование могут привести к опасности.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа6. Оголенные части под опасным напряжением должны быть размещены таким образом или защищены так, чтобы во время обслуживания других частей оборудования неумышленный контакт с оголенными частями был исключен.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаОголенные части под опасным напряжением должны быть размещены таким образом или защищены так, чтобы исключить возможность случайного замыкания с цепями БСНН или с цепями НТС, например, инструментами или испытательными пробниками, используемыми обслуживающим персоналом.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа7. Требования к цепям БСНН:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа1) в цепях БСНН напряжение должно быть безопасным для касания как в условиях нормальной эксплуатации, так и после единичного повреждения.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПри нормальных условиях работы в отдельной цепи БСНН или во взаимно связанных цепях БСНН значение напряжения между любыми двумя проводами цепи или цепей БСНН и между любым одним таким проводом и землей не должно превышать 42,4 В амплитуды напряжения переменного тока или 60 В постоянного тока.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПри единичном повреждении значение напряжения между любыми двумя проводами цепи или цепей БСНН и между любым одним таким проводом и землей не должно превышать 42,4 В амплитуды напряжения переменного тока или 60 В постоянного тока по истечении 0,2 с. Кроме того, недопустимо превышение значения 71 В амплитуды напряжения переменного тока или 120 В постоянного тока.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаДля обеспечения этого требования может быть применен один из следующих методов:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаразделение с помощью двойной или усиленной изоляции (метод 1);
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаразделение заземленным экраном (метод 2);
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документазащита заземлением цепи БСНН (метод 3);
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа2) в отдельной цепи НТС или взаимосвязанных цепях НТС напряжение между любыми двумя проводниками цепи или цепей НТС, а также между любым проводом цепи или цепей НТС и землей должно соответствовать следующему:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаa) цепи НТС — 1. При этом напряжения не должны превышать следующих значений:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документадопусков для цепей БСНН в нормальных рабочих условиях;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документадопусков, приведенных на рисунке 1, измеренных на резисторе сопротивлением 5000 Ом ± 2 %, в случае единичного повреждения изоляции внутри оборудования;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПредложения по документуПрослушать аудиоПолучить ссылку из элемента документаб) цепи НТС — 2 и НТС — 3. При этом величины напряжений превышают допуски для цепи БСНН, но не более следующих:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документазначений напряжения сигналов, которые должны удовлетворять требованиям при вызывном телефонном сигнале;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документапри отсутствии вызывного телефонного сигнала;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документакомбинация напряжений переменного и постоянного тока в нормальных рабочих условиях должна удовлетворять условию:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПредложения по документуПрослушать аудиоПолучить ссылку из элемента документаUac — амплитудное значение напряжения переменного тока при любой частоте, В;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаUdc — значение напряжения постоянного тока, В.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПримечания:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа1. Если значение напряжения Udc равняется нулю, то значение напряжения Uac не может быть более 70,7 В амплитудного значения.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа2. Когда значение напряжения Uac равняется нулю, то значение напряжения Udc не может быть более 120 В.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаДопуски на рисунке 1 измерены на резисторе сопротивлением 5000 Ом ± 2% в случае единичного повреждения изоляции внутри оборудования.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаДопуски для цепей НТС-2 и НТС-3 при единичных выходах из строя изоляции, отделенных от цепей БСНН, НТС-1 и доступных проводящих частей, не должны превышать соответствующих допусков для цепей БСНН, НТС-1 и доступных проводящих частей.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаСоединение цепей БСНН и НТС с другими цепями допускается при условии, что эти цепи отделены основной изоляцией от первичной цепи, включая нейтраль.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа8. Требования к цепи с ограничением тока должны быть следующими:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа1) цепи с ограничением тока должны иметь такую конструкцию, чтобы допустимые ограничения не были превышены при эксплуатации в нормальных условиях и в случае единичного повреждения в оборудовании;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа2) требования к величинам допустимых ограничений для цепей с ограничением тока:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документадля частот, не превышающих 1 кГц, значение установившегося тока, проходящего через безиндуктивный резистор сопротивлением 2000 Ом ± 10 %, включенный между любыми двумя частями цепи с ограничением тока или между любой такой частью и землей, не должно превышать 0,7 мА для амплитуды переменного или 2 мА постоянного тока;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документадля частот выше 1 кГц значение 0,7 мА умножают на величину частоты в килогерцах, но оно не должно быть более 70 мА амплитуды переменного тока.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаДля частей, находящихся под напряжением, не превышающим 450 В амплитудного значения для переменного или того же значения постоянного тока, емкость цепи не должна превышать 0,1 мкФ.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаДля частей, где напряжение U находится в пределах от 0,45 до 15 кВ амплитуды переменного или того же значения постоянного тока, емкость цепи (С), нФ не должна превышать значение, рассчитываемое по формуле:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПредложения по документуПрослушать аудиоПолучить ссылку из элемента документаU — напряжение, кВ.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПримечание: Значение 45/U соответствует допустимому накопленному заряду 45 мкC.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаДля частей, где напряжение U превышает 15 кВ амплитудного значения переменного или того же значения постоянного тока, емкость цепи (С), нФ, не должна превышать значение, рассчитываемое по формуле:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПредложения по документуПрослушать аудиоПолучить ссылку из элемента документаU — напряжение, кВ.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПримечание. Значение 700/U 2 соответствует допустимой энергии цепи 350 мЖ.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа9. Требования к сетевым источникам питания ограниченной мощности должны быть следующими:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа1) сетевой источник питания ограниченной мощности, работающий от сети питания переменного тока, или аккумуляторный источник ограниченной мощности, который во время питания нагрузки заряжается от сети питания переменного тока, должен иметь в своем составе изолирующий трансформатор;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа2) источник питания с ограничением мощности должен соответствовать одному из следующих условий:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документак выходным параметрам предъявляют ограничения согласно таблице № 1;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаполное выходное сопротивление должно удовлетворять требованиям таблицы № 1;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаиспользуют устройство защиты от перегрузки по току, а выходные параметры ограничены согласно таблице № 2;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документарегулировка сети ограничивает выходные параметры согласно таблице № 1 как при нормальных эксплуатационных режимах, так и после единичного повреждения;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документарегулировка сети ограничивает выходные параметры согласно таблице № 1 как при нормальных эксплуатационных режимах, так и после единичного повреждения в регулирующей сети (обрыв или короткое замыкание цепи);
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документарегулировка сети ограничивает выходные параметры в соответствии с таблицей № 1 при работе в нормальном режиме, а устройство защиты от перегрузки по току ограничивает выходные параметры согласно таблице № 2 после единичного повреждения в регулирующей сети (обрыв или короткое замыкание цепи).
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПри использовании устройства защиты от перегрузки по току необходимо применение плавкого предохранителя или электромеханического устройства без регулировки и автовозврата.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
|
Таблица № 1 | |
|
Предельные значения для источников питания, содержащих устройства ограничения | |||
|
Выходное напряжение Uх.х1), В |
Выходной |
Действительная мощность S3), В×А | |
|
переменный |
постоянный | ||
|
≤ 20 |
≤ 20 |
≤ 8,0 |
≤ 5 х Uхх |
|
20 < Uх.х ≤ 30 |
20 < Uх.х ≤ 30 |
≤ 8,0 |
≤ 100 |
|
– |
30 < Uх.х ≤ 60 |
≤ 150 / Uх.х |
≤ 100 |
|
1) Uх.х — выходное напряжение, измеренное при всех отсоединенных цепях нагрузки. Напряжения приведены для синусоидального переменного тока и постоянного тока, без пульсаций. Для несинусоидального 2) Iк.з — максимальный выходной ток после 60 с работы при отсутствии емкостной нагрузки, включая короткозамкнутые цепи; 3) S — максимальная полная выходная мощность при любой нагрузке. Допускается превышение граничного значения для переходных процессов при пуске продолжительностью менее 100 мс. | |||
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
Таблица № 2 | ||||
|
Предельные значения для источников питания, не содержащих устройства ограничения (требуются только устройства защиты от перегрузки по току) | ||||
|
Выходное напряжение Uх.х1), В |
Выходной ток |
Действительная мощность |
Номинальное значение тока устройства защиты4), А | |
|
переменный |
постоянный | |||
|
≤ 20 |
≤ 20 |
≤5,0 | ||
|
20 < Uх.х ≤30 |
20 < Uх.х ≤ 30 |
≤ 1000 / Uх.х |
≤ 250 |
≤ 100 / Uх.х |
|
– |
30 < Uх.х ≤ 60 |
≤ 100 / Uх.х | ||
|
1) Uх.х — выходное напряжение, измеренное при всех отсоединенных цепях нагрузок. Напряжения приведены для синусоидального переменного тока и постоянного тока, без пульсаций. Для несинусоидального 2) Iк.з — максимальный выходной ток после 60 с работы при отсутствии емкостной нагрузки, включая короткозамкнутые цепи, без учета устройств токовой защиты. Ток, ограниченный полным сопротивлением 3) S — максимальная полная выходная мощность при любой нагрузке и без учета устройств токовой защиты. Из рассмотрения исключают переходные процессы при пуске продолжительностью менее 100 мс; Примечание: основанием для исключения измерений с устройствами защиты от перегрузки по току является суммарная энергия, являющаяся причиной возможного чрезмерного перегрева во время работы устройств защиты от перегрузки по току. 4) Номинальное значение тока для устройств защиты, таких как плавкие предохранители и разъединители цепи определяют исходя из условия, что они срабатывают при протекании в течение 120 с тока, равного 210% | ||||
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа10. Требования к защитному заземлению должны быть следующими:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа1) части оборудования телекоммуникаций, по которым протекают токи повреждения при срабатывании устройств защиты от перегрузки по току, а также части проводящие другие токи должны быть надежно соединены с основным зажимом защитного заземления оборудования.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаК частям, по которым протекают токи повреждения при срабатывании устройств защиты от перегрузки по току, относятся:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документадоступные токопроводящие части, которые могут нести опасное напряжение в случае единичного повреждения;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документачасти, которые должны быть заземлены для сохранения целостности цепи БСНН;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документачасти, которые должны быть заземлены для сохранения целостности цепи НТС;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документацепи БСНН, цепи НТС и доступные токопроводящие части, которые должны быть заземлены, если источником питания не является телекоммуникационная сеть.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаК частям, проводящим другие токи, относятся:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документацепи БСНН, НТС и доступные токопроводящие части, которые обязательно должны быть заземлены, если источником питания является телекоммуникационная сеть;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаэкраны трансформаторов и компоненты (такие как защита от молний), которые не должны принимать на себя опасное напряжение в случае единичного повреждения, но должны быть заземлены для уменьшения переходных процессов, которые могут действовать изолированно;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документацепи БСНН и цепи НТС, которые обязательно должны быть заземлены для уменьшения или исключения тока прикосновения в сети телекоммуникаций;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа2) в области, доступной для обслуживания, проводящие части, такие как корпус двигателя, шасси электронных схем и т.д., на которых в случае единичного повреждения изоляции может возникнуть опасное напряжение, должны либо подключаться к клемме защитного заземления, либо, если это невозможно или трудно выполнимо, быть снабжены специальной надписью, предупреждающей обслуживающий персонал, что данные части не заземлены и перед тем, как их касаться, необходимо проверить отсутствие опасного напряжения;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПримечание: требование не распространяется на доступные токопроводящие части, которые отделены от частей, находящихся под опасным напряжением, заземленными металлическими частями или твердой изоляцией, воздушным зазором или их сочетанием, которые удовлетворяют требованиям для двойной или усиленной изоляции. В этом случае эти части должны быть закреплены и жесткими настолько, чтобы в течение всего срока эксплуатации изделия сохранялись заданные минимальные расстояния.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа3) сопротивление защитного проводника должно быть не более 0,1 Ом.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа11. Если необходимо функциональное заземление доступных или других проводящих частей, то к цепям функционального заземления применяют следующие требования:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа1) цепь функционального заземления должна быть отделена от частей с опасным напряжением в оборудовании двойной или усиленной изоляцией, а также экраном защитного заземления или другой частью проводящего защитного заземления, отделенного от частей под опасным напряжением, по крайней мере, основной изоляцией;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа2) допустимо цепь функционального заземления подсоединять к клемме защитного заземления или к проводнику защитного соединения;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа3) клеммы, используемые только для функционального заземления, не должны быть маркированы символом
или
за исключением мест, где проводящий зажим предусмотрен на компоненте (например, клеммной колодке или сборочном узле, где символ разрешен);
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа4) для внутреннего функционального заземления не используют провода с изоляцией зелено-желтого цвета, кроме комплексных укрупненных деталей (например, многопроводные кабели или ЭМС фильтры);
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа5) проводники с изоляцией зелено-желтого цвета, расположенные в кабеле электропитания, используют только для подключения к функциональному заземлению;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа6) оборудование не должно быть маркировано символом
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа7) если нет других требований, необходимо, чтобы провод функционального заземления оканчивался в оборудовании.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа12. Требования к проводникам и клеммам защитного заземления должны быть следующими:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа1) клемма главного защитного заземления для оборудования, подключенного постоянно, должна:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаа) располагаться так, чтобы быть легко доступной во время подключения питания;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаб) снабжаться предусмотренными при производстве опорными зажимами, штифтами, винтами, болтами и/или подобными клеммами вместе с необходимыми крепежными изделиями, если применяют проводник защитного заземления сечением более чем 7 мм2 (диаметром 3 мм и более);
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документав) быть промаркирована символом или
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа2) для проводников защитного заземления, проводников защитного соединения и для проводников функционального заземления предельный ток должен быть адекватным фактическому току при нормальных рабочих условиях, т.е. они должны отводить токи повреждения на землю.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаМинимальные размеры проводников защитного соединения должны соответствовать требованиям, приведенным в таблице № 3.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
Таблица № 3 |
|
Минимальный размер проводников защитного соединения | |
|
Номинальный ток рассматриваемой цепи, A |
Минимальная площадь поперечного сечения проводника, мм2 |
|
До 16 включительно Св. 16 до 25 включительно от 25 до 32 от 32 до 40 от 40 до 63 от 63 до 80 от 80 до 100 от 100 до 125 от 125 до 160 от 160 до 190 от 190 до 230 от 230 до 260 от 260 до 300 от 300 до 340 от 340 до 400 от 400 до 460 |
- 1,5 2,5 4,0 6,0 10 16,0 25,0 35,0 50,0 70,0 95,0 120,0 150,0 185,0 240,0 |
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаНоминальный ток цепи, используемый в таблице № 3, зависит от условия и размещения защитных устройств перегрузки по току и должен быть равен наименьшему значению из:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаноминального тока оборудования;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаноминального значения тока устройства защиты от перегрузки, указанного в инструкции по установке оборудования, которое должно быть предусмотрено в электропроводке здания;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаноминального значения тока устройства защиты от перегрузки, встроенного в оборудование и защищающего цепь или часть, требующую заземления;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа3) цвет изоляции проводника защитного заземления в кабеле электропитания, поставляемом с оборудованием, должен быть зелено-желтым. Если проводник защитного соединения изолирован, изоляция должна быть зелено-желтого цвета, кроме следующих случаев:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документадля заземляющей оплетки изоляция должна быть зелено-желтого цвета или прозрачной;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документадля проводника защитного соединения в таких узлах как ленточные кабели, фидеры, печатный монтаж и т.д. допустим любой цвет, если исключено неверное истолкование использования провода;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа4) клеммы должны соответствовать следующим требованиям:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаоборудование, в котором требуется защитное заземление, должно иметь главную клемму защитного заземления. Для оборудования со съемным шнуром источника питания клемму заземления ввода в прибор считают главной клеммой защитного заземления;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаесли оборудование снабжено более чем одним средством подключения электропитания (например, при питании от различных напряжений или частот, или от источника резервного питания), то допускается иметь главную клемму защитного заземления, объединенную с таким питающим соединением. В этом случае зажимы должны быть соразмерны соответствующим номинальным входам электропитания;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаконструкция клемм должна препятствовать непреднамеренному ослаблению проводов. В общем случае используют конструкцию для токоподводящих клемм, отличную от клемм опорного типа, обеспечивающую достаточную упругость в соответствии с этим требованием. Для других конструкций должно быть использовано специальное обеспечение, например применение соответствующих упругих частей, которые не могут быть случайно забыты при установке;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документавсе клеммы защитного заземления и соединения опорных, штифтовых и винтовых типов должны иметь размеры, исходя из протекающего тока;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа5) требования по отделению проводника защитного заземления от проводников защитного соединения:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документадолжны быть предусмотрены отдельные клеммы для подключения (в случае расположения на одной шине) отдельно для каждого провода защитного заземления и отдельно для каждого проводника защитного соединения;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документакак исключение, допускается иметь одну клемму винтового или штифтового типа для постоянно подключенного оборудования, имеющего несъемный шнур источника электропитания, или для оборудования, подключаемого соединителем типа А или В, имеющего специальный несъемный шнур источника электропитания, при этом провод защитного заземления на той же клемме должен быть отделен гайкой от провода защитного соединения. Порядок подключения к клемме провода защитного заземления и проводов защитного соединения не установлен;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документадопускается также снабжать отдельной клеммой оборудование с приборным вводом;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа6) полнота защитного заземления должна удовлетворять следующим требованиям:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаа) для оборудования, объединенного в систему, обеспечение защитного заземления должно гарантироваться для всего оборудования в соответствии с требованиями по соединению защитного заземления, без учета расположения оборудования в системе;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаб) оборудование, которое содержит проводник защитного соединения для сохранения непрерывности цепи защитного заземления в другом оборудовании в системе, не должно маркироваться символом
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документав) проводники защитного заземления и проводники защитного соединения не должны содержать выключателей или устройств защиты от перегрузки по току;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаг) соединения защитного заземления должны быть такими, чтобы разъединение в одной точке или системе не разрывало соединения защитного заземления в других частях или блоках системы, если возможная опасность не исключается в это время;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документад) подключение защитного заземления должно происходить до момента подключения питания и разрываться после его отключения для каждой из следующих конструкций:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документасоединители частей, которые могут быть сняты обслуживающим персоналом;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаштепсельная вилка шнура электропитания;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документасоединительное устройство с бытовой техникой;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документае) защитное заземление должно быть выполнено так, чтобы при снятии обслуживаемой части оно не нарушалось для других частей, если возможная опасность не исключается в это время;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаж) проводящие части в месте подсоединения к клемме защитного заземления не должны подвергаться значительной коррозии вследствие электрохимических процессов при работе, хранении или транспортировании в условиях, установленных в инструкции изготовителя. Стойкость к коррозии может быть дополнительно обеспечена соответствующим покрытием;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаз) самонарезающие (резьбонарезные и резьбовые формовочные) и пространственно нарезные винты (из листового металла) допускаются к обеспечению защитных соединений, если это не связано с необходимостью нарушения соединений во время обслуживания.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаВ любом случае толщина металлической части в месте применения внутренней резьбы должна быть не менее двойной глубины винтовой резьбы. Разрешено использовать местное прессование металлической части, чтобы увеличить эффективную толщину.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаНе менее двух витков резьбы должно быть использовано для каждого соединения. Кроме того, разрешено использовать одиночные самонарезающие винты при условии, что толщина металлической части в месте нарезания резьбы должна быть не менее 0,9 мм для резьбоформовочных винтов и 1,6 мм — для резьбонарезных винтов;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаи) защитное заземление не должно осуществляться через телекоммуникационную сеть.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа13. Требования к току перегрузки и защите от замыкания на землю в первичных цепях включают:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа1) требования к защите в первичных цепях:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаа) защита в первичных цепях от тока перегрузки, короткого замыкания, замыкания на землю должна либо входить в состав оборудования, либо являться составной частью сети здания;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаб) если защита оборудования, подключаемого соединителем типа В, или оборудования, подключенного постоянно, обеспечивается предохранительными устройствами проводки в здании, то инструкции по сборке оборудования должны устанавливать и точно определять требования к защите от короткого замыкания или перегрузок по току, или, если необходимо, для обоих случаев;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документав) защитные устройства должны иметь необходимую разрывающую способность и обеспечивать прерывание максимально возможного тока, вызванного неисправностью (включая ток короткого замыкания);
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаг) для постоянно подключенного оборудования или для оборудования, подключаемого соединителем типа B, разрешено дублирующую защиту от короткого замыкания устанавливать в энергосистеме здания;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документад) для оборудования, подключаемого соединителем типа А, установку защитного устройства в энергосистеме здания считают достаточной для защиты от короткого замыкания;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПримечание. Если в первичных цепях используют предохранители, то они должны иметь высокую разрывающую способность (1500 А), если ожидаемый ток короткого замыкания превышает 35 А или 10-кратный номинальный ток предохранителя, каким бы большим он не был.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документае) количество и расположение защитных систем или устройств в первичной цепи должно быть таким, чтобы выявить и прервать токи перегрузки, возникшие в любой токовой цепи (например, между фазами, между фазой и нейтралью, между фазой и проводником защитного заземления или между фазой и проводником защитного соединения, приведенные в таблицах №№ 4, 5);
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаж) не применяют защиту от повреждения заземления в оборудовании в каждом из следующих случаев:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документанет подключения к земле;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаимеется двойная или усиленная изоляция между первичной цепью и всеми частями, соединенными с землей;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПримечание: если применяют двойную или усиленную изоляцию, то короткое замыкание на землю должно рассматриваться как двойное повреждение.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаз) при подключении электропитания к нагрузке, использующей более одного фазного провода, в случае если защитное устройство разрывает нейтральный провод, оно должно одновременно разрывать и все остальные провода питания. Поэтому в таких случаях не используют однополюсные защитные устройства;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
|
|
Таблица № 4 |
|
Примеры защитных устройств в однофазном оборудовании или подсистемах | |||
|
Источники, питающие оборудование |
Защита |
Минимальное число плавких предохранителей или полюсов автоматического выключателя |
Место установки |
|
Пример А Оборудование, подключаемое к энергосистеме с легкоопределяемой заземленной нейтралью, исключая приведенное в примере С |
от замыкания на землю |
1 |
Фазный провод |
|
от тока перегрузки |
1 |
Один из двух проводов | |
|
Пример В Оборудование, подключаемое к любому источнику питания, включая энергосистему IT и питание с реверсивным подключением вилки, исключая приведенное в примере С |
от замыкания на землю |
2 |
Оба провода |
|
от тока перегрузки |
1 |
Один из двух проводов | |
|
Пример С Оборудование, подключаемое к трехпроводной системе электропитания с легкоопределяемой заземленной нейтралью |
от замыкания на землю |
2 |
Каждый фазный провод |
|
от тока перегрузки |
2 |
Каждый фазный провод | |
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
|
|
|
Таблица № 5 |
|
Примеры защитных устройств трехфазного оборудования | ||||
|
Энергосистема |
Число питающих проводов |
Защита |
Минимальное число плавких предохранителей или полюсов автоматического выключателя |
Место установки |
|
Трехфазная без нейтрали |
3 |
от замыкания на землю |
3 |
Все три провода |
|
от тока перегрузки |
2 |
Любые два провода | ||
|
С заземленной нейтралью (TN или TT) |
4 |
от замыкания на землю |
3 |
Каждый фазный провод |
|
от тока перегрузки |
3 |
Каждый провод линии | ||
|
С незаземленной нейтралью |
4 |
от замыкания на землю |
4 |
Все четыре провода |
|
от тока перегрузки |
3 |
Каждый фазный провод | ||
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа2) если устройства защиты используют более чем в одном полюсе питания для рассматриваемой нагрузки, то эти устройства располагают вместе. Разрешено объединять два и более защитных устройств в единое устройство;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа3) требования по предупреждению для обслуживающего персонала включают следующие:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаа) соответствующая маркировка должна быть предусмотрена на оборудовании или требования должны приводиться в инструкции по эксплуатации с целью предупреждения обслуживающего персонала о возможной опасности в следующих случаях:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаесли в нейтрали однофазного оборудования класса I либо постоянно подключенного, либо снабженного вилкой с ориентированными штырями, установлены плавкие предохранители;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаесли после срабатывания защитного устройства части оборудования, оставшиеся под напряжением, могут представлять опасность во время обслуживания;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаб) возможно применение следующего (или аналогичного) предупреждения, как показано на примере:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
ВНИМАНИЕ! ДВУХПОЛЮСНЫЙ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ |
ВНИМАНИЕ! ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ В НЕЙТРАЛИ |
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа14. Требования к защитным блокировкам должны быть следующими:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа1) защитные блокировки устанавливают там, где разрешен доступ обслуживающего персонала в область, представляющую опасность при нормальных условиях;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа2) конструкции защитных блокировок должны устранять опасность до того, как крышка, дверца и другие открывающиеся части оборудования окажутся в положении, дающем возможность контактировать с опасными частями;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа3) защита от поражения электрическим током и энергетической опасности при смещении, открывании или снятии крышки, дверцы и других открывающихся частей оборудования должна неизбежно сопровождаться предварительным отключением питания таких частей или автоматически вызывать отключение питания таких частей и снижать в течение 2 с напряжение до значений 42,4 В амплитуды напряжения или 60 В постоянного напряжения и менее, а энергетический уровень понижать до значения менее 20 Ж;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа4) для движущейся части, по инерции сохраняющей движение и продолжающей представлять механическую опасность закрытой дверцей или крышкой, которые смещаются, открываются или снимаются, необходимо:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаобязательное предварительное снижение перемещения до безопасного допустимого уровня;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаавтоматически обеспечить снижение перемещения до безопасного допустимого уровня;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа5) конструкции защитных блокировок должны исключать возможность неумышленного возникновения опасности при незакрытых крышках, ограждениях, дверях;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа6) выключатели защитной блокировки должны выбираться с учетом механических ударов и вибраций, возникающих при нормальной работе, чтобы они не являлись причиной непреднамеренного срабатывания, приводящего к опасным последствиям;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа7) система защитной блокировки должна быть сконструирована так, чтобы не происходило повреждения в работе системы блокировки во время нормального срока службы оборудования, а при возникновении не создавало экстремальной опасности, от которой требуется защита;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа8) движущиеся части в системах механической и электромеханической блокировки должны иметь адекватную прочность;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа9) если у обслуживающего персонала возникает необходимость отключения защитной блокировки, то должно предусматриваться следующее:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документавыполнение специальных действий для отключения;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаавтоматическое возвращение в состояние нормальной работы после окончания обслуживания или запрет нормальной работы, пока обслуживающий персонал не закончит ремонт;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаотсутствие возможности обхода защитной блокировки при предельной опасности, если другие средства защиты не обеспечивают безопасности в этом случае. Оборудование должно быть разработано так, чтобы блокировка не могла быть исключена, пока другие средства защиты не установлены и не начинают работать;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа10) если контакты блокировки разрывают первичную цепь, то зазор между ними должен быть не менее 3 мм. Если контакты разрывают иную, чем первичная цепь, то зазор между ними должен быть не менее минимального значения зазора в соответствии с требованиями для основной изоляции во вторичной цепи;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа11) если безопасность подвижной части обеспечивается системой механической блокировки, то должны быть приняты меры, защищающие подвижную часть от перегрузки. Если это требование не выполняется из-за конструкции составных частей, то перемещение исполнительного механизма за пределы рабочего положения должно быть ограничено до 50 % максимального, например, при монтаже или размещении либо путем регулирования.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа15. Категории изоляции должны удовлетворять следующим требованиям:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа1) изоляцию рассматривают как функциональную, основную, дополнительную, усиленную или двойную.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПримеры применения изоляции приведены в таблице № 6 и показано на рисунке 2.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
|
Таблица № 6 | |
|
Применение изоляции | |||
|
Степень изоляции |
Расположение изоляции |
Пояснения к рисунку 2 | |
|
между |
и | ||
|
1 |
2 |
3 |
4 |
|
1 Функциональная |
незаземленной БСНН цепью или проводящей частью, изолированной двойной изоляцией |
заземленной проводящей частью |
F1 |
|
проводящей частью, изолированной двойной изоляцией |
F2 | ||
|
незаземленной БСНН цепью |
F2 | ||
|
заземленной БСНН цепью |
F1 | ||
|
заземленной НТС-1 цепью |
F10 | ||
|
заземленной БСНН цепью |
заземленной БСНН цепью |
F11 | |
|
заземленной проводящей частью |
F11 | ||
|
незаземленной НТС–1 цепью |
F12 | ||
|
заземленной НТС-1 цепью |
F13 | ||
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
2 |
3 |
4 | |
|
1 Функциональная |
СНН цепью или проводящей частью, изолированной основной изоляцией |
заземленной проводящей частью |
F3 |
|
заземленной БСНН цепью |
F3 | ||
|
проводящей частью, изолированной основной изоляцией |
F4 | ||
|
СНН цепью |
F4 | ||
|
заземленной вторичной цепью под опасным напряжением |
заземленной вторичной цепью под опасным напряжением |
F5 | |
|
НТС–1 цепью |
НТС–1 цепью |
F7 | |
|
НТС–2 цепью |
НТС–2 цепью |
F8 | |
|
НТС–3 цепью |
НТС–3 цепью |
F9 | |
|
слоями обмоток трансформатора |
F6 | ||
|
2 Основная |
Первичной цепью |
заземленной или незаземленной вторичной цепью под опасным напряжением |
B1 |
|
заземленной проводящей частью |
B2 | ||
|
заземленной БСНН цепью |
B2 | ||
|
проводящей частью, изолированной основной изоляцией |
B3 | ||
|
СНН цепью |
B3 | ||
|
заземленной или незаземленной вторичной цепью под опасным напряжением |
незаземленной вторичной цепью под опасным напряжением |
B4 | |
|
заземленной проводящей частью |
B5 | ||
|
заземленной БСНН цепью |
B5 | ||
|
проводящей частью, изолированной основной изоляцией |
B6 | ||
|
СНН цепью |
B6 | ||
|
незаземленной БСНН цепью или проводящей частью, изолированной двойной изоляцией |
незаземленной НТС–1 цепью |
B7 | |
|
НТС–2 цепью |
B8 | ||
|
НТС–3 цепью |
B9 | ||
|
заземленной БСНН цепью |
НТС–2 цепью |
B10 | |
|
НТС–3 цепью |
B11 | ||
|
НТС–2 цепью |
незаземленной НТС–1 цепью |
B12 | |
|
заземленной НТС–1 цепью |
B13 | ||
|
НТС–3 цепью |
B14 | ||
|
НТС–3 цепью |
незаземленной НТС–1 цепью |
B12 | |
|
заземленной НТС–1 цепью |
B13 | ||
|
3 Дополнительная |
проводящей частью, изолированной основной изоляцией или СНН цепью |
проводящей частью, изолированной двойной изоляцией |
S11) |
|
незаземленной БСНН цепью |
S11) | ||
|
НТС цепью |
проводящей частью, изолированной основной изоляцией |
S2 | |
|
СНН цепью |
S2 | ||
|
4 Дополнительная или усиленная |
незаземленной вторичной цепью под опасным напряжением |
проводящей частью, изолированной двойной изоляцией |
S/R12) |
|
незаземленной БСНН цепью |
S/R12) | ||
|
НТС цепью |
S/R22) | ||
|
5 Усиленная |
первичной цепью |
проводящей частью, изолированной двойной изоляцией |
R1 |
|
незаземленной БСНН цепью |
R1 | ||
|
НТС цепью |
R2 | ||
|
заземленной вторичной цепью под опасным напряжением |
проводящей частью, изолированной двойной изоляцией |
R3 | |
|
незаземленной БСНН цепью |
R3 | ||
|
НТС цепью |
R4 | ||
|
1) Рабочее напряжение для дополнительной изоляции между цепями СНН или проводящей частью с основной изоляцией и незаземленной доступной проводящей частью равно самому неблагоприятному рабочему 2) Изоляция между незаземленной вторичной цепью с опасным напряжением и незаземленной проводящей доступной частью или цепью (S/R на рисунке 2) должна удовлетворять следующим самым усиленная изоляция, рабочее напряжение которой равно опасному напряжению; дополнительная изоляция, рабочее напряжение которой равно напряжению между вторичной цепью с опасным напряжением; другой вторичной цепью с опасным напряжением или первичной цепью. | |||
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаЭти примеры применяют если:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаиспользуется только основная изоляция между вторичной и первичной цепями;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаиспользуется только основная изоляция между вторичной цепью и землей.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПримечание. Термин «проводящая часть» относится к электрически проводящей части, которая:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаа) нормально не находится под напряжением;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаб) не соединена с любой из следующих цепей:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документацепью под опасным напряжением;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документацепью СНН;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документацепью НТС;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документацепью БСНН;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документацепью с ограничением тока.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПредложения по документуПрослушать аудиоПолучить ссылку из элемента документаРисунок 2 — Примеры применения изоляции.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПримерами такой проводящей части являются корпуса оборудования, сердечники трансформаторов и, в некоторых случаях, проводящие экраны в трансформаторах.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаЕсли такая проводящая часть защищена от части под опасным напряжением посредством:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документадвойной или усиленной изоляцией, ее определяют как «проводящая часть с двойной изоляцией»;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаосновной изоляцией плюс защитное заземление, ее определяют как «заземленная проводящая часть»;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаосновной изоляцией, но без заземления, т. е. она не имеет второго уровня защиты, ее определяют как «проводящая часть с основной изоляцией».
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаТермин «заземленный» относится к цепи или проводящей части в том случае, если они соединены с клеммой защитного заземления. В противном случае цепи или проводящие части определяют термином «незаземленный».
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПри выборе и применении изоляционных материалов необходимо учитывать требования к электрической, тепловой и механической прочности, частоте рабочего напряжения, а также к условиям окружающей среды (температуре, давлению, влажности и загрязненности);
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа2) не применяются для изоляции гигроскопичные материалы, а также материалы, содержащие асбест и натуральную резину;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа3) изоляция оборудования должна отвечать требованиям:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документапо нагреву;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документатребованиям по электрической прочности;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документатребованиям к расстоянию утечки по поверхности и зазору;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа4) изоляция, используемая в оборудовании, должна быть выбрана так, чтобы при работе под нормальной нагрузкой температура не превышала безопасного значения в соответствии с таблицей № 7.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
Таблица № 7 |
|
Предельные значения нагрева | |
|
Части оборудования |
Максимальный нагрев, K |
|
Изоляция, в том числе изоляция обмоток: |
|
|
материал класса A материал класса E материал класса B материал класса F материал класса Н |
75 90 95 115 140 |
|
Изоляция из синтетической резины или ПВХ внутренних и внешних проводов, включая кабели питания: |
|
|
без обозначения температуры Т с обозначением температуры Т |
50 T–25 |
|
Прочая термопластичная изоляция Клеммы, включая клеммы заземления внешних заземляющих проводов неподвижного оборудования, за исключением имеющих несъемный шнур источника питания |
1) |
|
60 | |
|
1) Из-за большого диапазона невозможно установить все допустимые пределы нагрева для термопластичных материалов, поэтому в каждом конкретном случае определяется термопластичность изоляционного материала. | |
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа5) изоляция, используемая в оборудовании, должна обладать достаточной электрической прочностью и выдерживать испытательное напряжение, указанное в таблицах №№ 8 и 9.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
Таблица № 8 | ||||||
|
Значение напряжения для испытания электрической прочности | |||||||
|
Вид Изоляции |
Точки приложения (при необходимости) | ||||||
первичная цепь — корпуспервичная цепь — вторичная цепьмежду частями в первичной цепи |
вторичная цепь — корпус между независимыми вторичными цепями | ||||||
|
Рабочее напряжение, В (пиковое значение или постоянный ток) |
Рабочее напряжение, В | ||||||
|
U ≤ 1841) |
184 < U ≤ 3542) |
354 < U ≤1410 |
1,410 < U ≤100003) |
(10 < U ≤ 50)кВ |
U ≤42,4 пиковое постоянного тока4). |
U ≤ 42,4 пиковое постоянного тока | |
|
Испытательное напряжение, В, среднеквадратическое значение 5) | |||||||
|
Функциональная |
1000 |
1500 |
См. Вa (таблица 11) |
См. Вa (таблица 11) |
1,5 U |
500 |
См. Вa (таблица 11) |
|
Основная, дополнительная |
Без испытания | ||||||
|
Усиленная |
2000 |
3000 |
3000 |
См. Вb (таблица 11) | |||
|
1) Эту графу используют для напряжения сети постоянного тока до 130 В, подвергающегося воздействию переходного сетевого напряжения. 2) Эту графу используют для напряжения сети постоянного тока св. 130 до 250 В, подвергающегося воздействию переходного сетевого напряжения. 3) Эту графу используют для напряжения сети постоянного тока св. 250 В, подвергающегося воздействию переходного сетевого напряжения. 4) Эту графу используют для напряжения постоянного тока, полученного от источника питания переменного или постоянного тока, встроенного в оборудование. 5) Для рабочих напряжений во вторичных цепях св. 10 кВ (пикового значения или постоянного тока) применяют те же значения, что и для первичных цепей. | |||||||
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа6) изоляция в тонких листовых материалах является допустимой, независимо от ее толщины, при условии, что она используется внутри кожуха оборудования, не подвергается механическому воздействию или истиранию во время обслуживания оператором и применяется в одном из следующих условий:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документадополнительная изоляция состоит не менее чем из двух слоев материала, каждый из которых выдерживает испытания на электрическую прочность, как для дополнительной изоляции;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документадополнительная изоляция состоит из трех слоев материала, все комбинации двух слоев которого вместе должны выдерживать испытания на электрическую прочность, как для дополнительной изоляции;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаусиленная изоляция состоит не менее чем из двух слоев материала, каждый из которых выдерживает испытания на электрическую прочность, как для усиленной изоляции;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаусиленная изоляция состоит из трех слоев изоляционного материала, все комбинации двух слоев которого вместе выдерживают испытания на электрическую прочность, как для усиленной изоляции.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа7) для многослойной изоляции не обязательно, чтобы все слои были изготовлены из одного и того же изоляционного материала;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа8) покрытия на основе растворимых эмалей не рассматривают в качестве изоляции в тонком листовом материале.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаТаблица № 9
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаНАПРЯЖЕНИЯ
для испытаний электрической прочности
для испытаний электрической прочности
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
Напряжение U пиковое значение или постоянный ток |
Испытательное напряжение (среднеквадратическое значение) |
Напряжение U пиковое значение или постоянный ток |
Испытательное напряжение (среднеквадратическое значение) |
Напряжение U пиковое значение или постоянный ток |
Испытательное напряжение (среднеквадратическое значение) | |||
|
Вa |
Вb |
Вa |
Вb |
Вa |
Вb | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
34 |
500 |
800 |
250 |
1 261 |
2 018 |
1 750 |
3 257 |
3 257 |
|
35 |
507 |
811 |
260 |
1 285 |
2 055 |
1 800 |
3 320 |
3 320 |
|
36 |
513 |
821 |
270 |
1 307 |
2 092 |
1 900 |
3 444 |
3 444 |
|
38 |
526 |
842 |
280 |
1 330 |
2 127 |
2 000 |
3 566 |
3 566 |
|
40 |
539 |
863 |
290 |
1 351 |
2 162 |
2 100 |
3 685 |
3 685 |
|
42 |
551 |
882 |
300 |
1 373 |
2 196 |
2 200 |
3 803 |
3 803 |
|
44 |
564 |
902 |
310 |
1 394 |
2 230 |
2 300 |
3 920 |
3 920 |
|
46 |
575 |
920 |
320 |
1 414 |
2 263 |
2 400 |
4 034 |
4 034 |
|
48 |
587 |
939 |
330 |
1 435 |
2 296 |
2 500 |
4 147 |
4 147 |
|
50 |
598 |
957 |
340 |
1455 |
2 328 |
2 600 |
4 259 |
4 259 |
|
52 |
609 |
974 |
350 |
1 474 |
2 359 |
2 700 |
4 369 |
4 369 |
|
54 |
620 |
991 |
360 |
1 494 |
2 390 |
2 800 |
4 478 |
4 478 |
|
56 |
630 |
1 008 |
380 |
1 532 |
2 451 |
2 900 |
4 586 |
4 586 |
|
58 |
641 |
1 025 |
400 |
1 569 |
2 510 |
3 000 |
4 693 |
4 693 |
|
60 |
651 |
1 041 |
420 |
1 605 |
2 567 |
3 100 |
4 798 |
4 798 |
|
62 |
661 |
1 057 |
440 |
1 640 |
2 623 |
3 200 |
4 902 |
4 902 |
|
64 |
670 |
1 073 |
460 |
1 674 |
2 678 |
3 300 |
5 006 |
5 006 |
|
66 |
680 |
1 088 |
480 |
1 707 |
2 731 |
3 400 |
5 108 |
5 108 |
|
68 |
690 |
1 103 |
500 |
1 740 |
2 784 |
3 500 |
5 209 |
5 209 |
|
70 |
699 |
1 118 |
520 |
1 772 |
2 835 |
3 600 |
5 309 |
5 309 |
|
72 |
708 |
1 133 |
540 |
1 803 |
2 885 |
3 800 |
5 507 |
5 507 |
|
74 |
717 |
1 147 |
560 |
1 834 |
2 934 |
4 000 |
5 702 |
5 702 |
|
76 |
726 |
1 162 |
580 |
1 864 |
2 982 |
4 200 |
5 894 |
5 894 |
|
78 |
735 |
1 176 |
588 |
1 875 |
3 000 |
4 400 |
6 082 |
6 082 |
|
80 |
744 |
1 190 |
600 |
1 893 |
3 000 |
4 600 |
6 268 |
6 268 |
|
85 |
765 |
1 224 |
620 |
1 922 |
3 000 |
4 800 |
6 452 |
6 452 |
|
90 |
785 |
1 257 |
640 |
1 951 |
3 000 |
5 000 |
6 633 |
6 633 |
|
95 |
805 |
1 288 |
660 |
1 979 |
3 000 |
5 200 |
6 811 |
6 811 |
|
100 |
825 |
1 319 |
680 |
2 006 |
3 000 |
5 400 |
6 987 |
6 987 |
|
105 |
844 |
1 350 |
700 |
2 034 |
3 000 |
5 600 |
7 162 |
7 162 |
|
110 |
862 |
1 379 |
720 |
2 060 |
3 000 |
5 800 |
7 334 |
7 334 |
|
115 |
880 |
1 408 |
740 |
2 087 |
3 000 |
6 000 |
7 504 |
7 504 |
|
120 |
897 |
1 436 |
760 |
2 113 |
3 000 |
6 200 |
7 673 |
7 673 |
|
125 |
915 |
1 463 |
780 |
2 138 |
3 000 |
6 400 |
7 840 |
7 840 |
|
130 |
931 |
1 490 |
800 |
2 164 |
3 000 |
6 600 |
8 005 |
8 005 |
|
135 |
948 |
1517 |
850 |
2 225 |
3 000 |
6 800 |
8 168 |
8 168 |
|
140 |
964 |
1 542 |
900 |
2 285 |
3 000 |
7 000 |
8 330 |
8 330 |
|
145 |
980 |
1 568 |
950 |
2 343 |
3 000 |
7 200 |
8 491 |
8 491 |
|
150 |
995 |
1 593 |
1 000 |
2 399 |
3 000 |
7 400 |
8 650 |
8 650 |
|
152 |
1 000 |
1 600 |
1 050 |
2 454 |
3 000 |
7 600 |
8 807 |
8 807 |
|
155 1) |
1 000 |
1 617 |
1 100 |
2 508 |
3 000 |
7 800 |
8 964 |
8 964 |
|
160 1) |
1 000 |
1 641 |
1 150 |
2 560 |
3 000 |
8 000 |
9 119 |
9 119 |
|
165 1) |
1 000 |
1 664 |
1 200 |
2 611 |
3 000 |
8 200 |
9 273 |
9 273 |
|
170 1) |
1 000 |
1 688 |
1 250 |
2 661 |
3 000 |
8 400 |
9 425 |
9 425 |
|
175 1) |
1 000 |
1 711 |
1 300 |
2 710 |
3 000 |
8 600 |
9 577 |
9 577 |
|
180 1) |
1 000 |
1 733 |
1 350 |
2 758 |
3 000 |
8 800 |
9 727 |
9 727 |
|
184 1) |
1 000 |
1 751 |
1 400 |
2 805 |
3 000 |
9 000 |
9 876 |
9 876 |
|
185 |
1, 097 |
1 755 |
1 410 |
2 814 |
3 000 |
9 200 |
10 024 |
10 024 |
|
190 |
1 111 |
1 777 |
1 450 |
2 868 |
3 000 |
9 400 |
10 171 |
10 171 |
|
200 |
1 137 |
1 820 |
1 500 |
2 934 |
3 000 |
9 600 |
10 317 |
10 317 |
|
210 |
1 163 |
1 861 |
1 550 |
3 000 |
3 000 |
9 800 |
10 463 |
10 463 |
|
220 |
1 189 |
1 902 |
1 600 |
3 065 |
3 065 |
10 000 |
10 607 |
10 607 |
|
230 |
1 214 |
1 942 |
1 650 |
3 130 |
3 130 |
|||
|
240 |
1 238 |
1 980 |
1 700 |
3 194 |
3 194 |
|||
|
1) Для этих напряжений значения Вb определены общей кривой Вb = 155,86 U0,4638, а не 1,6 Вa. Разрешается линейная интерполяция между смежными точками в таблице. | ||||||||
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа16. Требования к органам ручного управления должны быть следующими:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа1) токопроводящие рукоятки, ручки, рычаги, кнопки управления и другие подобные органы управления не должны контактировать с частями, находящимися под опасным напряжением или цепями СНН и НТС;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа2) рукоятки, ручки, рычаги, кнопки управления и другие подобные части из токопроводящего материала, при нормальной эксплуатации управляемые вручную и заземленные только через вал или подшипник, должны удовлетворять одному из следующих требований:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабыть отделены от частей под опасным напряжением с помощью двойной или усиленной изоляции;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаиметь доступные части, покрытые дополнительной изоляцией.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа17. Требования к изоляции при перенапряжении, обусловленном переходными процессами, должны быть следующими:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа1) для оборудования, питаемого от сети переменного тока, величина напряжения переходного процесса зависит от категории перенапряжения и номинальной величины напряжения питания сети переменного тока. В общем случае зазоры в цепях оборудования, питаемого от сети переменного тока, должны соответствовать величинам для напряжения переходного процесса сети категории перенапряжения II;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа2) оборудование, которое может подвергаться переходным перенапряжениям, превышающим установленные величины для категории перенапряжения II, должно быть рассчитано на категорию перенапряжения III или IV, если дополнительную защиту не обеспечивает внешнее оборудование. В этом случае в инструкции по установке оборудования должна быть указана необходимость в такой внешней защите.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаСоответствующее значение напряжения переходного процесса сети должно выбираться в зависимости от категории перенапряжения и номинального напряжения сети питания переменного тока с использованием таблицы № 10.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
Таблица № 10 | |||
|
Напряжения переходных процессов в сети | ||||
|
Номинальное напряжение сети питания, с учетом напряжения фаза — нейтраль, среднеквадратическое значение |
Напряжения переходного процесса сети, пиковое значение | |||
|
Категория перенапряжений | ||||
|
I |
II |
III |
IV | |
|
50 |
330 |
500 |
800 |
1 500 |
|
100 |
500 |
800 |
1 500 |
2 500 |
|
1501) |
800 |
1 500 |
2500 |
4 000 |
|
3002) |
1 500 |
2 500 |
4 000 |
6 000 |
|
6003) |
2 500 |
4 000 |
6 000 |
8 000 |
|
1) Включая 120/208 или 120/240 В. 2) Включая 230/400 или 277/480 В. 3) Включая 400/690 В. | ||||
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаЕсли напряжения переходного процесса сети телекоммуникаций неизвестно для данной сети телекоммуникаций, его считают равным:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа1 500 Впиковое, если цепь соединена с НТС–1 или НТС–3 цепями сети телекоммуникаций;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа800 Впиковое, если цепь соединена с БСНН или НТС–2 цепями сети телекоммуникаций.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа18. Термопластичные изолирующие части, удерживающие элементы под опасным напряжением, должны быть устойчивыми к нагреву в условиях ненормальной работы и единичном повреждении.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа19. Требования к зазорам должны быть следующими:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа1) размеры зазоров должны быть такими, чтобы выбросы напряжений, возникающие от переходных процессов, которые могут воздействовать на оборудование, и пиковое значение напряжения, которое может генерироваться в оборудовании, не приводили к пробою зазора;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа2) значения минимальных зазоров и путей утечки для различных степеней загрязнения:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаа) степень загрязнения 1 применима к составным частям и блокам, которые герметизированы так, чтобы исключить проникновение пыли и влаги;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаб) степень загрязнения 2 применима в целом к оборудованию, входящему в область распространения настоящего Технического регламента;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документав) степень загрязнения 3 применима, если местная окружающая среда внутри оборудования подвергается проводящему загрязнению или сухому непроводящему загрязнению, которое может стать проводящим благодаря возможной конденсации;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа3) зазоры в первичных цепях должны соответствовать минимальным размерам, приведенным в таблице № 11.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаТаблицу № 11 применяют к оборудованию, которое не будет подвергнуто переходным процессам, превышающим категорию II для перенапряжений. Соответствующие переходные сетевые напряжения даны в круглых скобках в каждой графе номинальных напряжений сети питания переменного тока. Если ожидаются более высокие величины переходных процессов, может быть необходима дополнительная защита в цепях питания оборудования или изоляции;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа4) для всех систем питания электроэнергией переменного тока напряжение сети питания переменного тока, указанное в таблицах №№ 11, 12 и 13, является напряжением между фазой и нейтралью;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
Таблица № 11 | ||||||||||||||||
|
Минимальные зазоры для изоляции в первичных цепях и между первичными и вторичными цепями | ||||||||||||||||
|
Зазоры в миллиметрах | ||||||||||||||||
|
Рабочее напряжение, В |
Номинальное напряжение сети питания переменного тока
до 150 В (переходное сетевое напряжение 1500 В) |
Номинальное напряжение сети питания переменного тока
св.150 до 300 В (переходное сетевое напряжение 2500 В) |
Номинальное напряжение сети питания переменного тока св.300 В до 600 В (переходное сетевое напряжение | |||||||||||||
|
Максимальное значение напряжения или значение напряжения постоянного тока |
Среднеквадратичное значение напряжения (синусоидальное) |
Степени загрязнения 1 и 2 |
Степень загрязнения 3 |
Степени загрязнения 1 и 2 |
Степень загрязнения 3 |
Степени загрязнения 1 - 3 | ||||||||||
|
F |
B/S |
R |
F |
B/S |
R |
F |
B/S |
R |
F |
B/S |
R |
F |
B/S |
R | ||
|
71 |
50 |
0,4 |
1,0 |
2,0 |
0,8 |
1,3 |
2,6 |
1,0 |
2,0 |
4,0 |
1,3 |
2,0 |
4,0 |
2,0 |
3,2 |
6,4 |
|
(0,5) |
(1,0) |
(0,8) |
(1,6) |
(1,5) |
(3,0) |
(1,5) |
(3,0) |
(3,0) |
(6,0) | |||||||
|
210 |
150 |
0,5 |
1,0 |
2,0 |
0,8 |
1,3 |
2,6 |
1,4 |
2,0 |
4,0 |
1,5 |
2,0 |
4,0 |
2,0 |
3,2 |
6,4 |
|
(0,5) |
(1,0) |
(0,8) |
(1,6) |
(1,5) |
(3,0) |
(1,5) |
(3,0) |
(3,0) |
(6,0) | |||||||
|
420 |
300 |
F 1,5; B/S 2,0(1,5); R 4,0(3,0) |
2,5 |
3,2 |
6,4 | |||||||||||
|
(3,0) |
(6,0) | |||||||||||||||
|
840 |
600 |
F 3,0; B/S 3,2(3,0); R 6,4(6,0) | ||||||||||||||
|
1400 |
1000 |
F/B/S 4,2; R 6,4 | ||||||||||||||
|
2 800 |
2 000 |
F/B/S/R 8,4 | ||||||||||||||
|
7 000 |
5 000 |
F/B/S/R 17,5 | ||||||||||||||
|
9 800 |
7 000 |
F/B/S/R 25 | ||||||||||||||
|
14 000 |
10 000 |
F/B/S/R 37 | ||||||||||||||
|
28 000 |
20 000 |
F/B/S/R 80 | ||||||||||||||
|
42 000 |
30 000 |
F/B/S/R 130 | ||||||||||||||
|
Примечания: 1. Значения в таблице применяют к функциональной (F), основной (B), дополнительной (S) и усиленной (R) изоляции. 2. Значения в скобках применяют к основной, дополнительной и усиленной изоляции в случае, если на производстве осуществляется программа управления качеством. В частности, двойная и усиленная изоляции должны подвергаться периодическим испытаниям на электрическую прочность. 3. Для рабочих напряжений от 2800 до 42000 В пиковых значений переменного или постоянного тока разрешается линейная интерполяция между ближайшими двумя точками, рассчитанная на основе округления вплоть до ближайшего наибольшего значения с учетом приращений 0,1 мм. | ||||||||||||||||
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
|
Таблица № 12 | |||||
|
Дополнительные зазоры для изоляции в первичных цепях, в которых максимальные рабочие напряжения превышают амплитудное значение номинального напряжения сети питания переменного тока | |||||||
|
Номинальное напряжение сети питания переменного тока, В до 150 |
Номинальное напряжение сети питания переменного тока, В 150 < Uном ≤£ 300 |
Дополнительный зазор, мм | |||||
|
максимум амплитудного значения рабочего напряжения, В |
функциональная, основная или дополнительная изоляции |
усиленная изоляция | |||||
|
210 |
(210) |
210 |
(210) |
420 |
(420) |
0 |
0 |
|
298 |
(288) |
294 |
(293) |
493 |
(497) |
0,1 |
0,2 |
|
386 |
(366) |
379 |
(376) |
567 |
(575) |
0,2 |
0,4 |
|
474 |
(444) |
463 |
(459) |
640 |
(652) |
0,3 |
0,6 |
|
562 |
(522) |
547 |
(541) |
713 |
(729) |
0,4 |
0,8 |
|
650 |
(600) |
632 |
(624) |
787 |
(807) |
0,5 |
1,0 |
|
738 |
(678) |
715 |
(707) |
860 |
(884) |
0,6 |
1,2 |
|
826 |
(756) |
800 |
(790) |
933 |
(961) |
0,7 |
1,4 |
|
914 |
(839) |
– |
– |
1 006 |
(1 039) |
0,8 |
1,6 |
|
1 002 |
(912) |
– |
– |
1 080 |
(1 116) |
0,9 |
1,8 |
|
1 090 |
(990) |
– |
– |
1 153 |
(1 193) |
1,0 |
2,0 |
|
– |
– |
– |
– |
1 226 |
(1 271) |
1,1 |
2,2 |
|
– |
– |
– |
– |
1 300 |
(1 348) |
1,2 |
2,4 |
|
– |
– |
– |
– |
– |
(1 425) |
1,3 |
2,6 |
|
Примечание: значения в скобках используют: когда применяют значения в скобках в таблице 18; для функциональной изоляции. | |||||||
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа5) во вторичных цепях применяют зазоры не менее указанных в таблице № 13;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа6) для рабочих напряжений, которые должны использоваться при определении зазоров для вторичной цепи, берут значения приведенные в таблице № 13:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документадля напряжений постоянного тока должны включаться амплитудные значения любых наложенных пульсаций;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документадля несинусоидальных колебаний необходимо использовать амплитудные значения величин;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа7) вторичные цепи, как правило, должны соответствовать I категории перенапряжений, если первичная цепь имеет II категорию перенапряжений. Максимальные величины переходных процессов для различных напряжений сети питания переменного тока I категории перенапряжений приводятся в таблице № 13. Однако, ненагруженная вторичная цепь должна удовлетворять требованиям для первичной цепи в таблицах № 11 и № 12, если она применяется в оборудовании с клеммой защитного заземления и соответствует одному из следующих случаев:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаотделена от первичной цепи заземленным металлическим экраном;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документапереходные процессы вторичной цепи ниже допустимой максимальной величины для I категории перенапряжений, (например, вследствие ослабления подключенными компонентами, такими как конденсатор между вторичной цепью и землей).
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
Таблица № 13 | |||||||||||||||||||
|
Минимальные зазоры во вторичных цепях | |||||||||||||||||||
|
Зазоры в миллиметрах | |||||||||||||||||||
|
Рабочее напряжение, В |
Номинальное напряжение сети питания переменного тока Uном ≤ 150 В (Значение переходного напряжения для вторичной |
Номинальное напряжение сети питания переменного тока 150 В < Uном ≤ 300 В (Значение переходного напряжения для вторичной цепи до 1500 В)5) |
Номинальное напряжение сети питания переменного тока 300 В < Uном ≤ 600 В (Значение переходного напряжения для вторичной цепи до 2500 В)5) |
Цепи, не подвергающиеся переходному напряжению4) | |||||||||||||||
|
Амплитудное значение напряжения или значение напряжения постоянного тока, В |
Среднеквадратичное значение напряжения (синусоидальное), В |
Степени загрязнения 1 и 2 |
Степень загрязнения 3 |
Степени загрязнения 1 и 2 |
Степень загрязнения 3 |
Степени загрязнения 1 - 3 |
Степени загрязнения 1 и 2 | ||||||||||||
|
F |
B/S |
R |
F |
B/S |
R |
F |
B/S |
R |
F |
B/S |
R |
F |
B/S |
R |
F |
B/S |
R | ||
|
71 |
50 |
0,4 |
0,7 |
1,4 |
1,0 |
1,3 |
2,6 |
0,7 |
1,0 |
2,0 |
1,0 |
1,3 |
2,6 |
1,7 |
2,0 |
4,0 |
0,4 |
0,4 |
0,8 |
|
(0,2) |
(0,2) |
(0,4) |
(0,8) |
(0,8) |
(1,6) |
(0,5) |
(0,5) |
(1,0) |
(0,8) |
(0,8) |
(1,6) |
(1,5) |
(1,5) |
(3,0) |
(0,2) |
(0,2) |
(0,4) | ||
|
140 |
100 |
0,6 |
0,7 |
1,4 |
1,0 |
1,3 |
2,6 |
0,7 |
1,0 |
2,0 |
1,0 |
1,3 |
2,6 |
1,7 |
2,0 |
4,0 |
0,6 |
0,7 |
1,4 |
|
(0,2) |
(0,2) |
(0,4) |
(0,8) |
(0,8) |
(1,6) |
(0,5) |
(0,5) |
(1,0) |
(0,8) |
(0,8) |
(1,6) |
(1,5) |
(1,5) |
(3,0) |
(0,2) |
(0,2) |
(0,4) | ||
|
210 |
150 |
0,6 |
0,9 |
1,8 |
1,0 |
1,3 |
2,6 |
0,7 |
1,0 |
2,0 |
1,0 |
1,3 |
2,6 |
1,7 |
2,0 |
4,0 |
0,6 |
0,7 |
1,4 |
|
(0,2) |
(0,2) |
(0,4) |
(0,8) |
(0,8) |
(1,6) |
(0,5) |
(0,5) |
(1,0) |
(0,8) |
(0,8) |
(1,6) |
(1,5) |
(1,5) |
(3,0) |
(0,2) |
(0,2) |
(0,4) | ||
|
280 |
200 |
F1,1 (0,8) B/S 1,4(0,8) R 2,8(1,6) |
1,7 |
2,0 |
4,0 |
1,1 |
1,1 |
2,2 | |||||||||||
|
(1,5) |
(1,5) |
(3,0) |
(0,2) |
(0,2) |
(0,4) | ||||||||||||||
|
420 |
300 |
F 1,6 (1,0) B/S 1,9(1,0) R 3,8(2,0) |
1,7 |
2,0 |
4,0 |
1,4 |
1,4 |
2,8 | |||||||||||
|
(1,5) |
(1,5) |
(3,0) |
(0,2) |
(0,2) |
(0,4) | ||||||||||||||
|
700 |
500 |
F/B/S 2,5 R 5,0 | |||||||||||||||||
|
840 |
600 |
F/B/S 3,2 R 5,0 | |||||||||||||||||
|
1 400 |
1 000 |
F/B/S 4,2 R 5,0 | |||||||||||||||||
|
2 800 |
2 000 |
F/B/S/R 8,4 6) | |||||||||||||||||
|
7 000 |
5 000 |
F/B/S/R 17,5 6) | |||||||||||||||||
|
9 800 |
7 000 |
F/B/S/R 25 6) | |||||||||||||||||
|
14 000 |
10 000 |
F/B/S/R 37 6) | |||||||||||||||||
|
28 000 |
20 000 |
F/B/S/R 80 6) | |||||||||||||||||
|
42 000 |
30 000 |
F/B/S/R 130 6) | |||||||||||||||||
|
1) Значения в таблице применяют к функциональной (F), основной (B), дополнительной (S) и усиленной (R) изоляции. 2) Значения в скобках применяют к основной, дополнительной или усиленной изоляциям в случае, если на производстве осуществляется программа управления качеством. В частности, двойная и усиленная изоляции должны подвергаться периодическим испытаниям на электрическую прочность. 3) Для рабочих напряжений от 2800 до 42000 В пиковых значений переменного или постоянного тока разрешается линейная интерполяция между ближайшими двумя точками, рассчитанная на основе округления вплоть до ближайшего наибольшего значения с учетом приращений 4) Значения применяют к вторичным цепям постоянного тока, которые надежно соединены с землей и имеют емкостную фильтрацию, которая ограничивает двойную амплитуду пульсаций до 10% от величины напряжения постоянного тока. 5) Если переходные процессы в оборудовании превышают эти значения, используют соответствующие наибольшие зазоры. 6) Не требуется зазор 8,4 мм или более, если он проходит: полностью по воздуху; полностью или частично по поверхности изоляционного материала, относящегося к группе I, и изоляция выдерживает испытания на электрическую прочность: испытательного напряжения переменного тока, среднеквадратическое значение которого эквивалентно 1,06-кратному максимальному рабочему напряжению или испытательного напряжения постоянного тока, эквивалентного амплитудному значению, предписанному выше. Если зазор частично проходит вдоль поверхности материала, отличного от группы I, то испытание электрической прочности проводят только для воздушного зазора. | |||||||||||||||||||
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа20. Требования к путям утечки должны быть следующими:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа1) размеры путей утечки должны быть такими, чтобы для данного рабочего напряжения и степени загрязнения не было искрового перекрытия или не происходило нарушения (трекинга) изоляции;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа2) величины путей утечки не должны быть менее значений, установленных в таблице № 14 для соответствующих значений рабочих напряжений, степени загрязнения и группы материалов;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа3) для усиленной изоляции значения путей утечки должны быть в два раза больше значений, приведенных в таблице № 14 для основной изоляции;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа4) если значение путей утечки согласно таблице № 14 менее соответствующего зазора в таблицах № 11, 12 или 13, то величина этого зазора должна быть принята в качестве минимального значения путей утечки;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа5) для стекла, слюды, керамики и подобных материалов, используемых в качестве изолирующих материалов, применяют минимальные значения путей утечки, равные значениям применяемых зазоров;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа6) для рабочих напряжений, которые используют при определении путей утечки:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаа) применяют действующее среднеквадратическое значение или значение напряжения постоянного тока;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаб) не принимают во внимание:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документалюбые наложенные пульсации при постоянном токе;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документакратковременные процессы (например, вызывные сигналы в цепях НТС);
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документакратковременные помехи (например, переходные процессы);
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа7) материалы в зависимости от сравнительного индекса трекингстойкости (СИТ) классифицируют на следующие группы:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаI………. 600 ≤ СИТ;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаII……… 400 ≤ СИТ < 600;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаIII a……175 ≤ СИТ < 400;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаIII b……100 ≤ СИТ < 175.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПринадлежность материалов к определенной группе подтверждается данными испытаний этих материалов при использовании 50 капель 0,1% раствора хлористого аммония.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаЕсли нет данных о принадлежности материала к определенной группе, то считают, что материал относится к группе III b;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа8) если требуется СИТ, равный 175 или более, а данные недоступны, группа материала может быть определена при испытаниях на контрольный индекс трекингстойкости (КИТ). Материал соответствует группе, если его КИТ, установленный этими испытаниями, равен или больше, минимального значения СИТ, требуемого для группы.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
Таблица № 14 | ||||||
|
Минимальные пути утечки (значения путей утечек приведены в мм) | |||||||
|
Рабочее напряжение В |
Рабочая, основная и дополнительная изоляции | ||||||
|
степень загрязнения 1 |
степень загрязнения 2 |
степень загрязнения 3 | |||||
|
(Среднеквадратическое значение или значение напряжения постоянного тока) |
группа материалов |
группа материалов |
группа материалов | ||||
|
I, II, IIIa или IIIb |
I |
II |
I, IIa или IIIb |
I |
II |
I, IIa или IIIb | |
|
≤ 50 |
0,6 |
0,9 |
1,2 |
1,5 |
1,7 |
1,9 | |
|
100 |
0,7 |
1,0 |
1,4 |
1,8 |
2,0 |
2,2 | |
|
125 |
0,8 |
1,1 |
1,5 |
1,9 |
2,1 |
2,4 | |
|
150 |
0,8 |
1,1 |
1,6 |
2,0 |
2,2 |
2,5 | |
|
200 |
Использовать |
1,0 |
1,4 |
2,0 |
2,5 |
2,8 |
3,2 |
|
250 |
зазоры из |
1,3 |
1,8 |
2,5 |
3,2 |
3,6 |
4,0 |
|
300 |
соответствующей |
1,6 |
2,2 |
3,2 |
4,0 |
4,5 |
5,0 |
|
400 |
таблицы |
2,0 |
2,8 |
4,0 |
5,0 |
5,6 |
6,3 |
|
600 |
3,2 |
4,5 |
6.3 |
8,0 |
9,6 |
10,0 | |
|
800 |
4.0 |
5.6 |
8.0 |
10.0 |
11.0 |
12.5 | |
|
1000 |
5,0 |
7,1 |
10,0 |
12,5 |
14,0 |
16,0 | |
|
Примечание: допускается линейная интерполяция между двумя близлежащими точками, рассчитанная на основе округления вплоть до ближайшего наибольшего значения с учетом приращений 0,1 мм. | |||||||
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа21. Требования к проводникам должны быть следующими:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа1) площадь поперечного сечения внутренних проводов и соединительных кабелей должна соответствовать току, протекающему по этим проводам при работе оборудования в режиме нормальной нагрузки. При этом не допускается превышение максимальной разрешенной температуры проводника;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа2) вся внутренняя электропроводка (включая шины) и соединительные кабели, предназначенные для распределения электропитания по первичной цепи, должны быть предохранены от токов перегрузки и короткого замыкания защитными устройствами соответствующего номинала;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа3) электропроводка, непосредственно не участвующая в распределении электропитания, не нуждается в защите в случае, если она надежна с точки зрения безопасности (например, цепи индикации);
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПримечания:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа1. Устройства, защищающие составные части от тока перегрузки, могут также обеспечивать защиту полностью всей электропроводки.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа2. Для внутренних цепей, соединенных с сетью питания переменного тока, может понадобиться индивидуальная защита в случае применения провода уменьшенного сечения, а также с учетом длины проводников.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа4) шнур электропитания для подключения к сети питания переменного тока должен применяться с учетом следующих условий:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документарезиновая изоляция должна изготавливаться из синтетической резины и быть не мягче обычного упругого гибкого шнура с резиновой оболочкой;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаполивинилхлоридная изоляция должна быть:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаа) для оборудования с несъемным шнуром источника питания и массой не более 3 кг — не мягче гибкого шнура с легкой поливинилхлоридной оболочкой;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаб) для оборудования с несъемным шнуром источника питания и массой более 3 кг — не мягче обычного гибкого шнура с поливинилхлоридной изоляцией;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документав) для оборудования с несъемным шнуром источника питания — не мягче защищенного гибкого шнура с поливинилхлоридной изоляцией. Не нормируется масса оборудования, предназначенного для использования со съемным шнуром блока питания;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаоборудование, требующее защитного заземления, должно содержать провод защитного заземления с изоляцией желто — зеленого цвета.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПроводник защитного заземления в шнуре электропитания оборудования должен иметь размеры площади поперечного сечения не менее указанных в таблице № 15.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
Таблица № 15 | ||||
|
Размеры площади поперечного сечения проводников | |||||
|
Номинальный ток оборудования, А |
Номинальная площадь поперечного сечения, мм2 | ||||
|
До |
6 |
включ. |
0,751) |
||
|
Свыше |
6 |
до 10 |
включ. |
1,00 |
(0,75)2) |
|
« |
10 |
« 13 |
« |
1,25 |
(1,0)3) |
|
« |
13 |
« 16 |
« |
1,5 |
(1,0)3) |
|
« |
16 |
« 25 |
« |
2,5 |
|
|
« |
25 |
« 32 |
« |
4 |
|
|
« |
32 |
« 40 |
« |
6 |
|
|
« |
40 |
« 63 |
« |
10 |
|
|
« |
63 |
« 80 |
« |
16 |
|
|
« |
80 |
« 100 |
« |
25 |
|
|
« |
100 |
« 125 |
« |
35 |
|
|
« |
125 |
« 160 |
« |
50 |
|
|
« |
160 |
« 190 |
« |
70 |
|
|
« |
190 |
« 230 |
« |
95 |
|
|
« |
230 |
« 260 |
« |
120 |
|
|
« |
260 |
« 300 |
« |
150 |
|
|
« |
300 |
« 340 |
« |
185 |
|
|
« |
340 |
« 400 |
« |
240 |
|
|
« |
400 |
« 460 |
« |
300 |
|
|
1) Для номинального тока до 3 А допускается номинальное сечение проводника 0,5 мм2 при длине шнура не более 2 м. 2) Значение в скобках относится к съемным шнурам источника питания с соединителями на номинальный ток 10 А при условии, что длина шнура не превышает 2 м. 3) Значения в скобках относятся к съемным шнурам источника питания с соединителями на номинальный ток 16 А при условии, что длина шнура не превышает 2 м. | |||||
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа22. Требования к защите проводников должны быть следующими:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа1) пути прокладки проводов должны быть гладкими и не иметь острых кромок. Провода должны быть защищены от соприкосновения с заусенцами, радиаторами охлаждения, подвижными частями и т.п., которые могут повредить изоляцию. Отверстия в металле, через которые проходят изолированные проводники, должны иметь гладкие обработанные поверхности или снабжаться втулками;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа2) внутренние провода должны прокладываться, зажиматься или закрепляться таким образом, чтобы не допустить:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаа) чрезмерного натяжения проводов, в том числе у клеммных зажимов;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаб) ослабления клеммных зажимов;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документав) повреждения изоляции проводов;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа3) шнуры электропитания не должны подвергаться воздействию острых углов или кромок внутри или на поверхности оборудования, а также в отверстиях и втулках ввода шнура;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа4) внешняя оболочка несъемного шнура питания должна проходить внутрь оборудования через входную втулку или кабельный ввод и выходить за зажим жесткого крепления не менее чем на половину диаметра шнура.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПри использовании входных втулок они:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документадолжны быть надежно закреплены;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документане должны сниматься без применения инструмента;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа5) ввод в неметаллическом кожухе должен быть выполнен из изоляционного материала;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа6) входная втулка или кабельный ввод, установленные на проводящей части, не защищенной заземлением, должны соответствовать требованиям, предъявляемым к дополнительной изоляции;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа7) на отверстии ввода неразъемного шнура электропитания ручного оборудования или оборудования, которое предполагается перемещать при эксплуатации, должен быть предусмотрен кабельный ввод.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаКабельный ввод должен отвечать следующим требованиям:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаиметь конструкцию, предотвращающую чрезмерный изгиб шнура на входе в оборудование не менее десяти внешних диаметров кабеля;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документавыполняться из изоляционного материала;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документанадежно закрепляться;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документавыступать из отверстия ввода за внешнюю поверхность оборудования на длину, равную не менее пяти внешним диаметрам, либо для плоских шнуров, равную пятикратному наибольшему размеру поперечного сечения шнура.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа23. Требования к винтовым соединениям должны быть следующими:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа1) если винт обеспечивает электрический контакт, то он должен быть ввинчен в металлические пластину, гайку или втулку не менее чем на два полных витка;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа2) винты из изоляционного материала не используют для электрических соединений, включая заземление, а также в случаях, когда их замена металлическими винтами может привести к повреждению дополнительной или усиленной изоляции;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа3) если винты из изоляционного материала обеспечивают другие виды безопасности, то они должны быть ввинчены не менее чем на два полных витка;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа4) винты (на листовом металле) не используют для соединения токонесущих частей, если только они не обеспечивают непосредственный контакт между этими частями и не обеспечены средствами блокировки, препятствующими откручиванию;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа5) самонарезающие (нарезающие и формирующие резьбу) винты не используют для электрических соединений, если они не создают полноценных (соответствующих стандарту) витков резьбы. Также не используют эти винты, если с ними должен работать пользователь или лицо, производящее монтаж и установку, кроме случаев, когда резьба изготовлена методом штамповки;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа6) винты и гайки, зажимающие проводники внешнего электропитания, должны иметь резьбу, совпадающую по шагу и механической прочности. Они не должны использоваться для крепления других элементов, однако могут фиксировать внутренние провода, если они расположены так, что при закреплении проводников питания их смещение исключено.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа24. Требования к подключению к сети питания должны быть следующими:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа1) для безопасного и надежного подключения к сети питания переменного тока оборудование должно быть снабжено одним из следующих средств:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаклеммами для постоянного подключения к источнику электропитания;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документанесъемным шнуром электропитания для постоянного подключения к источнику электропитания или шнуром с штепсельной вилкой для этой цели;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаприборным штепсельным вводом для подключения разъемного шнура электропитания;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документасетевой штепсельной вилкой, являющейся частью врубного оборудования;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа2) если в оборудовании предусмотрено более одного (многоштепсельное) соединения с сетью электропитания (например, с различными напряжениями или частотами, или к источнику резервного питания), в конструкции должны выполняться следующие условия:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документадля различных цепей предусматривают отдельные средства подключения;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документавилки для подключения к источникам питания не должны быть взаимозаменяемыми, если их неправильное подключение может создать опасность;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документапри отключении одного или нескольких соединителей должна быть исключена возможность касания оператором оголенных частей, цепей СНН или частей, находящихся под опасным напряжением, например контактов штепсельной вилки;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа3) постоянно подключенное оборудование должно быть снабжено набором клемм или неразъемным шнуром электропитания.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаНа постоянно подключенном оборудовании с набором клемм должны быть предусмотрены:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документавозможность подключения проводов электропитания после закрепления оборудования на месте установки;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документакабельные вводы, вводы кабельных каналов, монтажные коробки или втулки, которые позволяют подключать необходимые типы кабелей или магистралей.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаУ оборудования с номинальным током, не превышающим 16 А, кабельные вводы должны быть рассчитаны на внешний диаметр кабелей и магистралей;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа4) для оборудования с неразъемным шнуром питания должно быть выполнено жесткое закрепление шнура, чтобы:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документане допустить натяжение проводников шнура в точках соединения;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документазащитить внешнюю оболочку от механического повреждения трением.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаНеразъемные шнуры питания должны быть защищены от истирания и резких изгибов в месте, где шнур входит в оборудование, одним из следующих способов:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаиспользованием проходной изолирующей втулки с отверстием, радиус закругления стенок которого не менее чем в 1,5 раза больше диаметра шнура с наибольшей площадью поперечного сечения;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаиспользованием надетой на шнур изолирующей втулки, которая выступает за выходное отверстие на расстояние не менее пяти диаметров шнура с наибольшей площадью поперечного сечения. Для плоских шнуров диаметром считают больший поперечный размер шнура.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаДолжна быть исключена возможность проталкивания шнура питания в оборудование, если шнур или его жилы могут создать опасность или привести к смещению внутренних частей оборудования.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаУ неразъемных шнуров питания, содержащих провод защитного заземления, конструкция должна быть такой, чтобы при натяжении шнура в точке подключения провод защитного заземления натягивался последним.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаЖесткое крепление шнура должно быть либо выполнено из изоляционного материала, либо иметь оболочку из изоляционного материала, соответствующего требованиям для дополнительной изоляции. Однако, это требование не применяют, если жесткое крепление представляет собой втулку, которая включает в себя электрическое соединение с оплеткой экранированного шнура электропитания. Конструкция жесткого крепления шнура должна быть такой, чтобы:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документазамена шнура не снижала безопасность оборудования;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документадля обычного сменного шнура был очевидным способ его защиты от натяжения;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документашнур не зажимался винтом, непосредственно воздействующим на него; если крепление шнура включает винт, выполненный из изоляционного материала, то размер винта должен соответствовать диаметру фиксируемого шнура;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документане допускалось завязывание шнура в узел или привязывание шнура;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документане допускалось вращение шнура относительно корпуса оборудования, которое может привести к появлению натяжения в местах электрических соединений.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа25. Требования к отключающим устройствам должны быть следующими:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа1) в качестве отключающих устройств могут использоваться функциональные выключатели при условии, что они отвечают всем требованиям, предъявляемым к отключающим устройствам. Эти требования не распространяются на функциональные переключатели, где использованы другие средства изоляции;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа2) должны применяться отключающие устройства следующих типов:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документавилка шнура сетевого питания;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документасетевая штепсельная вилка, которая является частью врубного оборудования;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документабытовой соединитель;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаизолирующий выключатель;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаразъединитель;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документалюбое аналогичное устройство;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа3) отключающие устройства должны иметь зазор между контактами не менее 3 мм. При монтаже отключающего устройства внутри оборудования оно должно располагаться как можно ближе к входу питания;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа4) для постоянно подключенного оборудования отключающее устройство должно быть вмонтировано в оборудование, если только в инструкции по установке оборудования не определено, что соответствующее устройство должно быть частью сети здания;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа5) части отключающего устройства в оборудовании со стороны электропитания, которые остаются под напряжением после выключения отключающего устройства, должны быть защищены таким образом, чтобы исключить случайный контакт с ними обслуживающего персонала;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа6) в однофазном оборудовании отключающее устройство должно разъединять оба полюса одновременно, кроме случая, когда для разъединения фазного провода может быть использовано однополюсное отключающее устройство, если возможно достоверно определить нейтраль сети питания переменного тока;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа7) для оборудования, обеспеченного однополюсным отключающим устройством, в инструкции по установке должно быть предусмотрено дополнительное двухполюсное отключающее устройство, если определить нейтраль в сети питания переменного тока невозможно;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа8) в трехфазном оборудовании отключающее устройство должно разъединять одновременно все фазные провода сети питания переменного тока;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа9) если отключающее устройство разрывает нейтральный провод, оно должно одновременно разрывать все фазные провода;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа10) если отключающим устройством является выключатель, вмонтированный в оборудование, то его положения «включено» и «выключено» должны быть обозначены.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа26. Используемые пользователем или обслуживающим персоналом вилки и розетки оборудования, укомплектованные изготовителем, должны исключать возможность неправильного сопряжения. Разъемы, используемые для подключения к сети питания переменного тока, не должны использоваться для цепей БСНН или НТС.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаСоответствие этому требованию обеспечивается использованием ключа в соединении, соответствующим размещением, а для соединителей, доступных только обслуживающему персоналу, — нанесением отчетливой маркировки.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа27. Должна обеспечиваться защита от поражения электрическим током при возникновении неисправностей:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документакороткое замыкание или обрыв полупроводниковых приборов и конденсаторов;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документанеисправность, вызванная продолжительным рассеиванием мощности в резисторах, предназначенных для непродолжительной работы;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документавнутренние неисправности в интегральных схемах, вызывающие чрезмерное рассеивание мощности;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаповреждение основной изоляции между токоведущими частями первичной цепи и:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаа) доступными проводящими частями;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаб) заземленными проводящими экранами;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документав) цепями БСНН;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаг) частями цепей с ограничением тока.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа28. Оборудование должно быть разработано так, чтобы ток утечки не создавал опасность. Значение тока утечки не должно превышать следующих значений:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документадля оборудования класса II — 0,25 мА;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документадля переносного оборудования класса I — 0,75 мА;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документадля перемещаемого и постоянно подключенного оборудования к сети электрического тока — 3,5 мА.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа29. Для обеспечения безопасности компоненты оборудования должны удовлетворять требованиям безопасности настоящего Технического регламента, который определяет требования по электробезопасности на применяемый компонент.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа30. Требования к изоляции антенных выводов и цепей телекоммуникационных сетей должны быть следующими:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа1) оборудование должно обеспечивать необходимое электрическое разделение между цепями типа НТС — 1 или НТС — 2 и следующими частями оборудования:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаa) незаземленными проводящими частями и не проводящими частями оборудования, предназначенными для удержания в руках или касания во время нормального использования;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаб) частями и цепями, к которым можно прикоснуться;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документав) цепями, которые предназначены для подключения к другому оборудованию;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа2) изоляция, обеспечивающая электрическое разделение, должна выдерживать воздействие 10 импульсами 10/700 мкс переменной полярности. Интервал между последовательностями импульсов — 60 с, начальное напряжение Uc составляет:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документадля a) — 2,5 кВ;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документадля б), в) — 1,5 кВ;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа3) изоляция, обеспечивающая электрическое разделение антенных выводов и частей, находящихся под опасным напряжением, должна выдерживать воздействие 50 импульсов напряжением 10 кВ.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа31. Безопасность оборудования не должна нарушаться при воздействии влаги, которая может появиться во время эксплуатации. Сопротивление изоляции не должно уменьшаться и быть не менее:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документамежду полюсами деталей, непосредственно соединенных с сетью — 2 МОм;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документамежду частями, разделенными основной и дополнительной изоляцией — 2 МОм;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документамежду частями, разделенными усиленной изоляцией — 4 МОм.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа32. Требования к конструкции оборудования для защиты от поражения электрическим током должны быть следующими:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа1) в цепях, для которых при нормальном применении или в условиях одной неисправности значения электрических величин превышают разрешенные:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документанадежность соединений проводов, которые подвергают механической нагрузке, не должна зависеть только от пайки;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документавинты, которыми закрепляют удаляемые оболочки, должны быть невыпадающими, если их длина определяет зазор или путь утечки между доступными токопроводящими и опасными частями;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаслучайное ослабление или освобождение проводов, винтов и т.п. не должно превращать доступные части в опасные;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа2) оборудование, в котором для защиты от поражения электрическим током используют двойную или усиленную изоляцию, должно иметь оболочки, закрывающие все металлические части. Кожухи или части кожухов, изготовленные из изоляционного материала, должны удовлетворять требованиям, предъявляемым к двойной и усиленной изоляции.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаЗащита кожухов или частей кожухов, изготовленных из металла, должна быть обеспечена одним из следующих способов:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаналичием изолирующего покрытия или ограждения на внутренней поверхности кожуха. Оно должно окружать все металлические части и все места, где перемещение опасных частей может привести к их соприкосновению с металлическими частями кожуха;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документасредствами, которые при возможном перемещении частей или проводов исключают изменение зазоров и путей утечки между кожухом и опасными частями;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа3) оборудование с защитным соединением должно отвечать следующим требованиям:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаесли часть оборудования может быть удалена оператором, то защитное соединение оставшейся части не должно быть нарушено;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаподвижные токопроводящие соединения, например, шарниры, ползуны, не должны быть единственным защитным соединением, если только они не предназначены специально для осуществления электрического соединения;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаметаллическую оплетку кабелей, даже если она соединена с зажимом защитного заземления, не следует рассматривать как защитное соединение;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаесли энергия от источника питания передается через одно оборудование для питания другого, через первое должен быть проложен защитный проводник для защиты второго;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документазащитные заземляющие проводники могут быть неизолированными или изолированными. Изоляция должна быть двухцветной: зеленого и желтого цветов, за исключением:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаа) у заземляющих оплеток изоляция может быть как зеленого (желтого) цвета, так и прозрачной;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаб) у внутренних защитных проводников в различных сборках (кабели с резиновой изоляцией, шины, гибкие печатные проводники и т.п.) может быть применена изоляция любого цвета при условии, что исключена опасность, обусловленная отсутствием идентификации защитного проводника.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа33. Требования к безопасности дизель-генераторов предусматривают следующие:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа1) конструкцией дизель-генераторов должна быть обеспечена безопасность обслуживающего персонала от поражения электрическим током, от травмирования вращающимися и подвижными частями и получения ожогов от частей, нагретых до высокой температуры.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаКонструкция дизель-генераторов капотного и контейнерного исполнений должна соответствовать требованиям степени защиты IP23, а конструкция передвижных электроагрегатов бескапотного исполнения и стационарных дизель-генераторов — степени защиты IP2X;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа2) схема электрических соединений дизель-генераторов переменного трехфазного тока должна иметь изолированную нейтраль (при соединении обмоток генератора электроагрегата или электростанции по схеме «звезда» с выведенной нулевой точкой). В дизель-генераторах переменного трехфазного тока напряжением 230 В нуль генератора выводится на панель отбора мощности только по требованию заказчика.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаНе допускается применять какие-либо устройства, создающие электрическую связь фазных проводов или нейтрали с корпусом либо землей как непосредственно, так и через искусственную нулевую точку (кроме устройства для подавления помех радиоприему);
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа3) передвижные дизель-генераторы напряжением 230 и 400 В должны иметь устройства для постоянного контроля изоляции. Для эксплуатации совместно с электрической сетью государственной энергетической системы в передвижных дизель-генераторах должно быть предусмотрено автоматическое защитное отключающее устройство.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаНе допускается применять приборы постоянного контроля изоляции, работающие на принципе асимметрии напряжения.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПо требованию заказчика приборы постоянного контроля изоляции должны иметь световую или звуковую сигнализацию о снижении сопротивления изоляции ниже допускаемого значения;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа4) все металлические нетоковедущие части электрооборудования, которые могут оказаться под опасным напряжением вследствие повреждения изоляции, должны иметь электрическое соединение с корпусом дизель-генератора, а также с заземленной рамой транспортного средства;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа5) дизель-генераторы должны иметь заземляющие зажимы для подключения защитного и рабочих заземлений и знаки заземлений;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа6) сопротивление электрической изоляции отдельных разобщенных силовых цепей между собой и по отношению к корпусу должно быть не ниже, указанного в таблице № 16;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа7) электрическая изоляция токоведущих частей дизель-генераторов должна выдерживать без повреждения в течение 1 минуты синусоидальное испытательное напряжение частотой 50 Гц, указанное в таблице № 17 (при отключенных конденсаторах и полупроводниковых приборах);
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
Таблица № 16 | ||
|
Сопротивление электрической изоляции отдельных разобщенных силовых цепей между собой и по отношению к корпусу | |||
|
Значения климатических факторов внешней среды |
Сопротивление изоляции, МОм, для электрических цепей номинальным напряжением, В | ||
|
230 и 400 |
6300 |
10500 | |
|
Нормальные климатические условия испытаний |
- |
- |
- |
|
Холодное состояние изоляции |
3,0 |
32,0 |
40,0 |
|
Горячее состояние изоляции (после работы в установившемся номинальном режиме) |
1,0 |
8,0 |
10,0 |
|
Относительная влажность воздуха 98% (100%)* при 298 K (25°С) и более низких температурах без конденсации влаги |
0,5 |
1,5 |
2,0 |
|
Относительная влажность воздуха 98% (100%)* при 308 K (35°С) (тропическое исполнение) |
0,5 |
1,5 |
2,0 |
|
* Устанавливают по требованию заказчика (100% с конденсацией влаги). При этом минимально допускаемое сопротивление изоляции для электрических цепей номинальным напряжением 230 и 400 В в холодном состоянии перед включением нагрузки должно быть не ниже 0,015 МОм. | |||
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
Таблица № 17 |
|
Номинальное напряжение, В |
Испытательное напряжение, В |
|
230 |
1500 |
|
400 |
1800 |
|
6300 |
18000 |
|
10500 |
24000 |
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПредложения по документуПрослушать аудиоПолучить ссылку из элемента документаПРИЛОЖЕНИЕ № 6
к Общему техническому регламенту о безопасности телекоммуникационного оборудования
к Общему техническому регламенту о безопасности телекоммуникационного оборудования
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаТребования к взрывозащищенному оборудованию
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПредложения по документуПрослушать аудиоПолучить ссылку из элемента документа1. Классификация взрывозащищенного оборудования следующая:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа1) взрывозащищенное оборудование подразделяют на следующие группы:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаI — рудничное взрывозащищенное оборудование, предназначенное для применения в подземных выработках шахт, рудников и в их наземных строениях, опасных по рудничному газу и/или горючей пыли;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаII — взрывозащищенное оборудование для внутренней и наружной установки, предназначенное для потенциально взрывоопасных сред, кроме подземных выработок шахт и рудников и их наземных строений, опасных по рудничному газу и/или пыли;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа2) оборудование группы II может подразделяться на подгруппы в соответствии с категорией взрывоопасности смеси, для которой оно предназначено.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаВ случае видов взрывозащиты «взрывонепроницаемая оболочка d» и «искробезопасная электрическая цепь i» оборудование группы II подразделяют на подгруппы IIА, IIB и IIС. Это подразделение базируется на безопасном экспериментальном максимальном зазоре оболочек или минимальном токе воспламенения для оборудования с искробезопасными цепями. Классификация подгрупп на основании этих параметров приведена в таблице № 1.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
|
Таблица № 1 |
|
Подгруппа оборудования |
Безопасный экспериментальный максимальный зазор |
Минимальный ток воспламенения |
|
IIA |
> 9 мм |
> 8 |
|
IIB |
от 0,5 до 0,9 мм |
От 0,45 до 0,8 |
|
IIC |
< 0,5 мм |
< 0,45 |
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаОборудование, промаркированное как IIВ, пригодно также для применения там, где требуется оборудование подгруппы IIА. Подобным образом оборудование, имеющее маркировку IIС, пригодно также для применения там, где требуется оборудование подгруппы IIА или IIB;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа3) взрывозащищенное оборудование групп I и II в зависимости от уровня взрывозащиты подразделяют на:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаоборудование повышенной надёжности против взрыва;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документавзрывобезопасное оборудование;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаособо взрывобезопасное оборудование.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаЕсли в состав оборудования входят элементы с различным уровнем взрывозащиты, то общий уровень взрывозащиты оборудования должен устанавливаться по элементу, имеющему наиболее низкий уровень (это требование не распространяется на системы, в состав которых могут входить изделия с различными уровнями взрывозащиты).
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа2. Требования к взрывозащищенному оборудованию должны быть следующими:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа1) требования к температуре и допустимому нагреву:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаа) максимальная температура поверхности оборудования группы I не должна превышать:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа150 ºС в случае образования слоев угольной пыли на оборудовании;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа450 ºС в случае, когда исключается наличие угольной пыли, а также когда возможно превышение температуры свыше 150 ºС, но не более 450 ºС и последующее охлаждение до температуры 150 ºС произойдет за время не более чем 180 с;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаб) максимальная температура поверхности для оборудования группы II не должна превышать значений, приведенных в таблице № 2.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
Таблица № 2 |
|
Температурный класс |
Максимальная температура поверхности, ºС |
|
Т1 |
450 |
|
Т2 |
300 |
|
Т3 |
200 |
|
Т4 |
135 |
|
Т5 |
100 |
|
Т6 |
85 |
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаМаксимальная температура оборудования группы II, предназначенного для производств, опасных по пыли, должна быть ниже на 50 °С температуры тления или не более двух третей температуры самовоспламенения (для нетлеющей пыли);
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документав) максимальная температура поверхности не должна быть выше значения наименьшей температуры самовоспламенения данной взрывоопасной среды (атмосферы).
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаОднако для деталей, общая площадь поверхности которых не превышает 10 см2, температура поверхности может превышать значения наименьшей температуры самовоспламенения для данного температурного класса, указанного на оборудовании группы II, или соответствующую максимальную температуру поверхности для группы I, если отсутствует опасность воспламенения от этих деталей при превышении на:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа50 °С для температурных классов Т1 — Т3;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа25 °С для температурных классов Т4 — Т6 и группы I;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа2) требования к оболочкам должны быть следующими:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаа) оболочки оборудования должны изготовляться из материалов:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документанегорючих, трудногорючих и стойких к воздействию пламени;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаустойчивых к механическому и тепловому воздействию, обусловленному работой оборудования в нормальном режиме и условиями эксплуатации;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаб) электрическое сопротивление изоляции пластических материалов, применяемых для оболочек, должно быть не более 109 Ом;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документав) легкие сплавы, применяемые для изготовления оболочек оборудования групп I и II, должны обеспечивать фрикционную искробезопасность.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаДопускается обеспечивать фрикционную искробезопасность оболочек из легких сплавов с помощью защитных покрытий;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаг) для оболочек с резьбовыми соединениями необходимо выбирать пары материалов, исключающие возникновение контактной коррозии;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документад) заливочные массы и уплотнения должны сохранять защитные свойства во всем диапазоне температур, возникающих при нормальных условиях эксплуатации оборудования;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документае) запорные устройства, применяемые для крепления частей оболочек, обеспечивающих взрывозащиту или препятствующие доступу к неизолированным частям, находящимся под напряжением, должны состоять:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаиз гаек, винтов и болтов с шестигранной, пятигранной, треугольной, секторной и др. видами головок без шлицов;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаиз охранных колец или углублений вокруг каждой головки болта или гайки.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаОхранные кольца должны охватывать болт или гайку не менее чем на две трети окружности и должны быть составной частью оболочки или жестко присоединенными к оболочке, или жестко соединенными между собой, чтобы их нельзя было провернуть.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаРазность между внутренней окружностью охранного кольца и описанной окружностью вокруг головки болта, винта или гайки должна допускать применение стандартных торцевых ключей;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаж) для крепления частей оболочек оборудования группы I, открываемых во время эксплуатации для регулировок и осмотров, должны применяться невыпадающие болты. Диаметр болтов, винтов и шпилек, предназначенных для крепления деталей оболочек оборудования группы I, должен быть не менее 6 мм. Для крепления деталей оболочек контрольно-измерительных приборов и устройств автоматики допускается применение крепежных болтов, винтов и шпилек диаметром не менее 5 мм.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаТребования по минимальному диаметру крепежных болтов, винтов и шпилек не распространяется на оболочки приборов, если крепежные элементы не подлежат отвинчиванию в шахтных условиях, например, установлены на клее или запломбированы;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа3) требования к вводным устройствам должны быть следующими:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаа) вводные устройства должны соответствовать одному из видов взрывозащиты в соответствии с пунктом 41, перечисление б) настоящего Технического регламента и иметь степень защиты от внешних воздействий не ниже IP54.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаСостав кода IP:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаIP — буквы кода (международная защита);
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документапервая цифра (цифры от 0 до 6) обозначает степень защиты от проникновения твердых механических предметов;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документавторая цифра (цифры от 0 до 8) обозначает степень защиты от воздействия жидкости. Степени защиты приведены в таблице № 3;

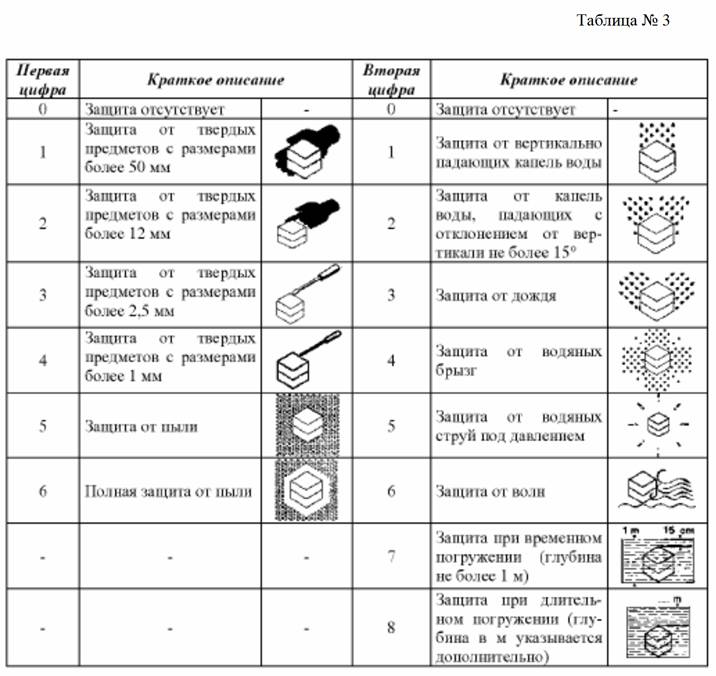

Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаПредложения по документуПрослушать аудиоПолучить ссылку из элемента документаб) оборудование должно иметь для внешних электрических цепей соединительные контактные зажимы, которые могут располагаться во вводной коробке или непосредственно в оболочке оборудования;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа4) требования к соединительным контактным зажимам и изоляторам следующие:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаа) соединительные контактные зажимы и изоляторы необходимо закреплять так, чтобы исключалось их ослабление и/или проворачивание при крутящих моментах, приведенных в таблице № 4;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаб) контактные зажимы должны иметь маркировку, если отсутствие последней может привести к неправильному присоединению;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документав) токоведущие части контактных зажимов должны соединяться таким образом, чтобы электрический контакт в месте соединения в течение длительного времени эксплуатации не ухудшался от нагрева в условиях переменного теплового режима, изменения размеров изоляционных деталей и вибрации. Не допускается передача контактного давления на электрические соединения через изоляционные материалы, кроме случаев, когда давление передается через фарфор, стеатит или другие материалы с аналогичными термическими и механическими свойствами;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаг) диаметр контактных винтов (болтов, шпилек) для присоединения внешних проводов и жил кабелей оборудования группы I должен быть не менее 6 мм;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа|
|
Таблица № 4 |
|
Номинальный диаметр резьбы зажима |
Крутящий момент, Н·м |
|
М4 |
2 |
|
М5 |
3 |
|
М6 |
5 |
|
М8 |
10 |
|
М10 |
16 |
|
М12 |
25 |
|
М16 |
50 |
|
М20 |
85 |
|
М24 |
130 |
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа5) требования к кабельным вводам следующие:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаа) кабельные вводы должны обеспечивать прочное и постоянное уплотнение кабеля и проводов и выполняться со степенью защиты от внешних воздействий не ниже IP54;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаб) кабельные вводы при наличии внешних механических воздействий на кабель должны быть выполнены так, чтобы растягивающее усилие и скручивание не передавалось на провода и жилы кабеля в месте их соединения с токоведущими контактными зажимами;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документав) устройство для разгрузки жил кабеля от растяжения может являться частью ввода или находиться внутри вводного устройства;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаг) вводы гибких кабелей должны быть без острых кромок. При изгибе кабеля по оси ввода в любом направлении до 90º радиус закругления ввода должен быть таким, чтобы радиус изгиба кабеля в месте входа был не менее одной четверти максимально допустимого диаметра кабеля для данного ввода. Допускается уменьшение радиуса закругления ввода до 5 — 10 мм в следующих случаях:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документав стационарном оборудовании;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документав оборудовании, в котором отдельные части соединяются стационарно прокладываемыми кабелями;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документапри применении резинового шланга, металлорукава и других средств защиты кабеля от повреждения;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документад) отверстия, не используемые для вводов, должны быть закрыты так, чтобы обеспечивался соответствующий вид взрывозащиты;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа6) требования к блокировке следующие:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаа) блокировка, при ее необходимости, должна быть выполнена так, чтобы нарушение ее функции было возможно только в результате разрушения или устранения какой-либо части блокировки или в результате открывания крепежных элементов, выполненных в соответствии с перечислениями 2 е) и 2 ж);
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаб) электрические цепи управления блокировкой оборудования группы I должны иметь защиту от потери управляемости;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документав) электроизоляционные материалы, пути утечки и электрические зазоры оборудования группы I должны удовлетворять требованиям, предъявляемым к изоляции, путям утечки и электрическим зазорам рудничного нормального оборудования;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа7) требования к коммутационным аппаратам следующие:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаа) недопустимо изготовление коммутационных аппаратов, отключающих нагрузку постоянного тока (например, контакторов, автоматических выключателей, контроллеров), контакты которых находятся под маслом;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаб) разъединители должны удовлетворять следующим требованиям:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаодновременно выключать все фазы или полюсы;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаположение разъединителя должно определяться снаружи;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаразъединители, используемые в качестве выключателей тока холостого хода, должны иметь блокировку, выполненную в соответствии с требованиями перечисления 6 а). Эти требования не распространяются на разъединители, которые рассчитаны для работы в качестве выключателей нагрузки или выключателей для двигателя;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документав) автоматические выключатели с блокировкой повторного включения должны быть сконструированы так, чтобы была исключена возможность автоматической или дистанционной деблокировки при срабатывании максимальной токовой защиты;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаг) автоматические выключатели и выключатели с дистанционным управлением должны быть сблокированы так, чтобы местное или дистанционное включение или выключение при открытых оболочках было невозможно;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документад) блокировка не обязательна, если перед автоматическим выключателем или выключателем с дистанционным управлением установлен разъединитель или если они применяются для подвижного состава. В этом случае на основной части отсоединяемых выключателей должна быть установлена хорошо видимая предупредительная табличка.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаЭто исключение не распространяется на автоматические выключатели и выключатели с дистанционным управлением оборудования группы I;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа8) требования к уровням взрывозащиты оборудования следующие:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаа) оборудование повышенной надежности против взрыва может обеспечиваться:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документавзрывозащитой вида «i» с уровнем искробезопасной электрической цепи «ic» и выше;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документавзрывозащитой вида «р» (заполнение или продувка оболочки под избыточным давлением), имеющей устройство сигнализации о недопустимом снижении давления;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документавзрывозащитой вида «q» (кварцевое заполнение оболочки);
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документазащитой вида «е» (вид взрывозащиты оборудования, заключающийся в том, что в оборудовании, не имеющем нормально искрящихся частей, или его части принят ряд мер, дополнительно к используемым в оборудовании общего назначения, затрудняющих появление опасных нагревов, электрических искр и дуг);
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документазащитой вида «m» (герметизация компаундом);
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документавзрывозащитой вида «d» (взрывонепроницаемая оболочка) для оборудования повышенной надежности против взрыва;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документамасляным заполнением для оборудования группы II и заполнением негорючей жидкостью для оборудования группы I оболочек, удовлетворяющих требованиям взрывозащиты вида «о»;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документавзрывозащитой вида «s» (специальный вид взрывозащиты, основанный на принципах, отличных от приведенных выше, но признанных достаточными для обеспечения взрывозащиты);
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаб) взрывобезопасное оборудование может обеспечиваться:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документавзрывозащитой вида «i» с уровнем искробезопасной электрической цепи не ниже «iв»;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документавзрывозащитой вида «р» с устройством сигнализации и автоматического отключения напряжения питания, кроме искробезопасных цепей уровня «ia», при недопустимом снижении давления;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документавзрывозащитой вида «d» для взрывобезопасного оборудования;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаспециальным видом взрывозащиты «s»;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документазащитой вида «е», заключенной во взрывонепроницаемую оболочку;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документазаключением в оболочку, предусмотренную для защиты «р» с устройством сигнализации о снижении давления ниже допустимого значения оборудования группы II с защитой вида «е»;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документав) особо взрывобезопасное оборудование может обеспечиваться:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документавзрывозащитой вида «i» с уровнем искробезопасной электрической цепи «ia»;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документаспециальным видом взрывозащиты «s»;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документавзрывобезопасным оборудованием с дополнительными средствами взрывозащиты (например, заключением искроопасных частей, залитых компаундом или погруженных в жидкий или сыпучий диэлектрик, во взрывонепроницаемую оболочку, или продуванием взрывонепроницаемой оболочки чистым воздухом под избыточным давлением при наличии устройств контроля давления, сигнализации и автоматического отключения напряжения при недопустимом снижении давления или при повреждении взрывонепроницаемой оболочки). При этом для отходящих соединений должен обеспечиваться уровень искробезопасных цепей «ia».
(Собрание законодательства Республики Узбекистан, 2017 г., № 9, ст. 128)
