ТРЕБОВАНИЯ
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
К ПРЕОБРАЗОВАТЕЛЯМ АКУСТИЧЕСКОЙ ЭМИССИИ, ПРИМЕНЯЕМЫМ ДЛЯ КОНТРОЛЯ ОПАСНЫХ ПРОИЗВОДСТВЕННЫХ ОБЪЕКТОВ
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
«Требования к преобразователям акустической эмиссии, применяемым для контроля опасных производственных объектов» разработаны в соответствии с Законом Республики Узбекистан «О промышленной безопасности опасных производственных объектов» от 28 сентября 2006 г. № ЗРУ-57 и постановлением Кабинета Министров Республики Узбекистан «Об организации деятельности Государственной инспекции по надзору за безопасным ведением работ в промышленности, горном деле и коммунально-бытовом секторе» от 10 июля 2004 г. № 323.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Настоящие Требования распространяются на контактные, прямые, пьезоэлектрические преобразователи акустической эмиссии (ПАЭ), используемые для контроля промышленных объектов, а также при исследованиях акустической эмиссии (АЭ) в лабораторных условиях, и устанавливает методы определения основных параметров преобразователей АЭ.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Требования регламентируют использование как аналитических, так и экспериментальных методов для определения параметров ПАЭ.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Основой экспериментальных методов определения параметров является реакция ПАЭ на динамическое смещение, нормальное поверхности калибровочного блока (объекта), на который устанавливается ПАЭ.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Требования не регламентируют определение характеристик направленности ПАЭ и использование различных типов волн.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Глава I. Общие положения
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Преобразователь акустической эмиссии является важнейшим элементом прибора (системы) акустико-эмиссионного неразрушающего контроля. ПАЭ преобразует акустический сигнал акустико-эмиссионного процесса в электрический сигнал, параметры которого используются для оценки источников АЭ.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Особенностью применения ПАЭ при контроле промышленных объектов являются относительные измерения параметров акустической эмиссии и определение характерных зависимостей параметров АЭ-сигнала от параметров нагружения.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
§ 1. Основные параметры и технические характеристики ПАЭ
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
1. Основные параметры преобразователей акустической эмиссии, приводимые изготовителем в паспорте ПАЭ (приложение № 1):
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
а) коэффициент преобразования преобразователя АЭ — s (V/m), определяемый как отношение um (V) — максимального значения импульсной переходной характеристики ПАЭ (далее — импульсной характеристики) к и1 (m) — максимальному значению акустического сигнала (смещение частиц поверхности стандартного блока или контролируемого объекта) эталонного источника непосредственно под преобразователем АЭ, либо вблизи него:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
б) n+0,1um — число выбросов импульсной характеристики положительной полярности, превышающих уровень 0,1um. Измеряется числом выбросов. Типичная импульсная характеристика преобразователя АЭ с обозначением основных измеряемых параметров приведена на рис. 1.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Примечание: для упрощения записи индекс (+0,1um) в обозначении п+0.1um опускается и используется обозначение nu.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа

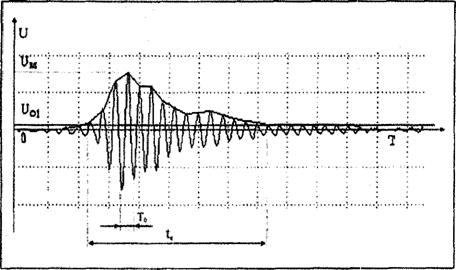

Рис. 1. Типичная импульсная характеристика преобразователя акустической эмиссии (ПАЭ)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
в) Тo — длительность периода основных колебаний импульсной характеристики, измеряется в секундах;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
г) Еи — энергия импульсной характеристики, оценивается в джоулях (J). Энергия определяется расчетным путем с использованием интеграла:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(1) где:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Z — импеданс цепи, в которой рассчитывается энергия сигнала АЭ, и — мгновенное значение импульсной характеристики ПАЭ (сигнала).
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
2. Общие параметры преобразователей акустической эмиссии:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
а) энергетические параметры импульсной характеристики — используются в ряде случаев вместо энергии, рассчитываемой по точной формуле (1).
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Относительная энергия импульсной характеристики:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
(2)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Характеристическая энергия импульсной характеристики: Е = и2k , где:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
k = е2/8b, e — основание натуральных логарифмов, b — затухание импульсной характеристики ПАЭ.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Амплитудно-счетная энергия: Е = u2m·nu
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
б) период собственных колебаний — Tо; для повышения точности вычисляют по формуле: Tо = tu/nu·
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Для резонансных ПАЭ период собственных колебаний однозначно связан с резонансной частотой:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
в) резонансная частота (*): Ғо = 1/Tо;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
г) добротность ПАЭ (*):Q =1,37 nu;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
д) полоса рабочих частот ƒ,(*):ƒ = 1/1,37 nuTо;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
е) электрический импеданс (полное сопротивление) ПАЭ:Z = 1/2 ƒС, где ƒ = Fо для резонансных ПАЭ,ƒ = (Ғmах + Ғmin)/2 для полосового или широкополосного ПАЭ, где Fmах,min — максимальная и минимальная частоты полосы пропускания ПАЭ;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
ж) время нарастания импульсной характеристики (*): tH;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
з) время спада импульсной характеристики (*): tс;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
и) коэффициент затухания импульсной характеристики (*): δ = 2,3/nuTо ;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
к) среднеквадратическое значение собственных тепловых шумов на резонансной частоте в полосе частот ƒ =10 kHz;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
* Примечание: (*) — для резонансных ПАЭ.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
л) среднеквадратическое значение собственных тепловых шумов в рабочей полосе частот.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
3. Основные технические характеристики преобразователей акустической эмиссии, приводимые изготовителем преобразователей АЭ и помещаемые в паспорте на ПАЭ (приложение № 1):
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
1) Вид преобразователя (конструктивный): однополюсный или дифференциальный; резонансный, широкополосный или полосовой; совмещенный с предусилителем (передатчиком) или не совмещенный.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
2) Амплитудно-частотная характеристика (АЧХ).
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
3) Масса(кg).
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
4) Диапазон рабочих температур (°С).
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
5) Длина кабеля, если кабель жестко связан с ПАЭ (расстояние уверенного приема при телеметрии, m).
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
6) Физическая емкость ПАЭ (F).
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
7) Сопротивление изоляции(Ω).
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
8) Габаритные размеры.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
9) Требования по надежности (безотказность, долговечность, сохраняемость); гарантийный срок (лет).
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
10) Требования к условиям транспортирования и хранения.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
4. Общие технические характеристики преобразователей акустической эмиссии:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
а) вид и размеры пьезоэлектрического элемента;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
б) материал защитной пластины и корпуса;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
в) защита от внешней окружающей среды, защита от вибраций, ударов в соответствии со стандартами;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
г) взрыво- и пожарозащищенность;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
д) помехозащищенность;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
е) условия крепления к объекту;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
ж) диаграмма направленности ПАЭ
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Глава II. Классификация преобразователей акустической эмиссии и требования к параметрам
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
5. По коэффициенту преобразования ПАЭ разделяются на четыре класса:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
ПАЭ первого класса — преобразователи, имеющие чувствительность менее 50·106 V/m.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
ПАЭ второго класса — преобразователи, имеющие чувствительность в диапазоне (50...100)·106 V/m.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
ПАЭ третьего класса — преобразователи, имеющие чувствительность в диапазоне (100...200)·106 V/m.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
ПАЭ четвертого класса — преобразователи, имеющие чувствительность превышающую 200·106 V/m.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
ПАЭ первого класса
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
6. К ПАЭ первого класса относятся конденсаторные преобразователи и преобразователи на основе лазерных интерферометров. Указанные преобразователи рекомендуется использовать при калибровке эталонных и рабочих ПАЭ.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
ПАЭ второго класса
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
7. К ПАЭ второго класса относятся широкополосные преобразователи, использующие пьезоэлектрический активных элемент. Рекомендуется использовать при калибровке эталонных и рабочих ПАЭ.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
ПАЭ третьего класса
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
8. К ПАЭ третьего класса относятся полосовые и резонансные преобразователи, использующие пьезоэлектрические активные элементы. Рекомендуется использовать при лабораторных исследованиях. Допускается использовать при контроле промышленных объектов малых и средних размеров, когда расстояние между ПАЭ не превышает 0,5 — 1,0 m.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
ПАЭ четвертого класса
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
9. К ПАЭ четвертого класса относятся резонансные преобразователи, использующие пьезоэлектрические активные элементы. Рекомендуется использовать при контроле промышленных объектов.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
10. По частотному диапазону ПАЭ подразделяются на типы:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
низкочастотные — рабочая частота до 50 кНz — рекомендуется использовать при контроле протяженных объектов и объектов с высоким затуханием звука;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
стандартные промышленные — 50 — 200 кНz — рекомендуется использовать при контроле промышленных объектов;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
специальные промышленные — 200 — 500 kHz — рекомендуется использовать при контроле промышленных объектов малых размеров (не превышающих длиной 1 m);
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
высокочастотные — рабочая частота свыше 500 kHz — рекомендуется использовать при контроле промышленных объектов малых размеров (не превышающих длиной 1 m) и лабораторных исследованиях.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
11. При контроле производственных объектов рекомендуется использовать преимущественно резонансные преобразователи АЭ с пьезоэлектрическими активными элементами.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
12. По полосе пропускания частот преобразователи АЭ подразделяются на три вида, (связанные с видом амплитудно-частотной характеристики):
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Резонансные преобразователи АЭ — полоса пропускания равна 0,2 FР, где FP — рабочая частота ПАЭ;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Полосовые преобразователи АЭ — полоса пропускания (0,8 ... 0,2) FР, где FР — рабочая частота ПАЭ.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Широкополосные преобразователи АЭ — полоса пропускания более 0,8 FР.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Для полосовых и широкополосных преобразователей рабочая частота соотносится с верхней — Fв и нижней — Fн частотами полосы пропускания посредством выражения:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
и является среднегеометрической частотой ПАЭ.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Глава III. Условия проведения измерений
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
13. Измерения параметров ПАЭ проводят при условиях:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
а) условия окружающей среды и электрического питания:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
температура окружающего воздуха 20 ± 5° С;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
относительная влажность воздуха 65 ± 15 %;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
атмосферное давление 100 ± 4 кРа (750 ± 30 mm Нg.);
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
напряжение питающей сети 220 ± 4,4 V;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
частота питающей сети 50 ± 0,5 Нz.;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
б) уровень вибраций, внешних электрических или магнитных полей должны находиться в пределах, регламентируемых документацией на аппаратуру, используемую при измерениях;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
в) время прогрева аппаратуры устанавливают в соответствии с техническим описанием на аппаратуру, используемую при измерениях параметров ПАЭ.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Глава IV. Методы определения основных параметров преобразователей акустической эмиссии
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
14. Определение основных параметров ПАЭ основано на регистрации импульсной характеристики ПАЭ, измерении и определении ее параметров:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
максимального значения импульсной характеристики — um;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
максимального значения нормального смещения частиц поверхности объекта, на который установлен ПАЭ — u1;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
числа выбросов — n над заранее установленном уровнем, например — 0,1um (либо длительности импульсной характеристики — tu). Определение совокупности амплитудно- и фазовочастотной характеристик ПАЭ производится расчетным путем с использованием Фурье-преобразования импульсной характеристики ПАЭ. Допускается определение АЧХ другими методами, согласованными с органами Государственной инспекции «Саноатконтехназорат».
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
§ 1. Методы абсолютных измерений
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
15. Методы абсолютных измерений используют для определения:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
коэффициента преобразования ПАЭ;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
числа выбросов (длительности импульсной характеристики);
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
длительности периода основных колебаний импульсной характеристики.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
16. Для определение коэффициента преобразования методом сличения необходимо проводить измерение абсолютных динамических нормальных смещений поверхности калибровочного блока, возбуждаемой импульсным источником дельта импульса, либо источником ступенчатого смещения. Допускается использовать гармонические сигналы по методикам, согласованным с органами Государственной инспекции «Саноатконтехназорат» (например, использовать МИ 1786-87).
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Измерение производят с использованием акустико-электронных образцовых средств измерений (образцовых преобразователей), коэффициент акустико-электронного преобразования которых известен. В качестве образцового преобразователя (ОП) используют конденсаторный или лазерный преобразователи, либо преобразователь (пьезоэлектрический, специальной конструкции), не уступающий им по параметрам в используемом диапазоне частот. Определение коэффициента преобразования ПАЭ производят путем сличения с коэффициентом преобразования образцового преобразователя.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Образцовый преобразователь должен иметь паспорт, в котором указан его коэффициент преобразования, измеренный в специализированной испытательной лаборатории, аккредитованной Узстандартом, либо оцененный теоретическим (расчетным) методом. Результаты калибровки выражают в единицах физических величин V/m.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
17. При калибровке образцовый преобразователь и калибруемый ПАЭ размещают на одну и ту же поверхность блока на одинаковом расстоянии от источника и симметрично относительно него. Возбуждают в калибровочном блоке импульс смещения. Принимают калибруемым ПАЭ и образцовым преобразователем импульсный сигнал. Коэффициент преобразования Sk определяют, используя выражение:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
где:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
so— коэффициент преобразования образового преобразователя, uk — максимальное значение напряжения на выходе калибруемого ПАЭ, uo — максимальное значение напряжения на выходе образцового преобразователя.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Допускается также размещение калибруемого и образцового преобразователей на поверхности блока противоположной той, на которой размещен излучающий преобразователь (источник). В этом случае калибровка производится с использованием объемных волн. Результаты калибровки при воздействии объемных волн являются дополнительными сведениями и не заменяют результаты калибровки с использованием волн, распространяющихся вдоль поверхности.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
18. По схеме, описанной в п. 17 калибруют эталонные ПАЭ и рабочие ПАЭ, используемые при выполнении АЭ контроля производственных объектов, макетов (моделей) производственных объектов и при испытаниях образцов материалов.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
При калибровке рабочего преобразователя АЭ используют эталонный преобразователь АЭ, аналогичный по виду и типу калибруемому рабочему.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
19. Число выбросов импульсной характеристики определяют с использованием зарегистрированной импульсной характеристики ПАЭ на экране цифрового осциллографа путем подсчета числа выбросов положительной полярности над уровнем 0,1 um.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
20. Длительность импульсной характеристики tu определяют путем измерения промежутка времени между моментами пересечения уровня равного 0,1 um на подъеме импульсной характеристики и на ее спаде. Измерение производится на экране цифрового запоминающего осциллографа. Результат представляется в секундах.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
21. Период собственных колебаний — Тo определяют путем измерения на экране осциллографа интервала времени, через который повторяются мгновенные значения импульсной характеристики в области ее максимума. Для повышения точности длительность периода вычисляют по формуле:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
To = tu / nu
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Для резонансных ПАЭ период собственных колебаний связан с резонансной частотой выражением:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
ƒo = 1 / To
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
§ 2. Метод относительных измерений
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
22. Метод относительных измерений используют как в лабораторных, так и в полевых условиях. Относительные измерения в лабораторных условиях проводят с использованием калибровочных блоков, а в полевых условиях как с использованием калибровочных блоков, так и с использованием натурных объектов. Порядок измерений аналогичен порядку по п.п.16 ·/·18.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
23. Допускается проводить измерения параметров ПАЭ без использования калибровочных блоков — по схеме «лицом к лицу», когда калибруемый ПАЭ и эталонный пьезоэлектрический преобразователь акустически контактируют с излучающим пьезопреобразователем рабочими поверхностями.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
В качестве регистрирующей аппаратуры используют цифровой запоминающий осциллограф. Допускается использование непосредственно прибора АЭ, который должен обеспечить измерение всех необходимых параметров — максимального значения импульса, числа выбросов м» через порог (0,1 um) длительности импульса.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Глава V. Схемы проведения экспериментальных исследований
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
24. Рекомендуемые схемы проведения экспериментальных исследований, использующие калибровочный блок, приведены на рис. 2 и 3. На рис.2 представлена схема, в которой стеклянный капилляр 4 помещен между концом нагружающего устройства 6 и рабочей поверхностью калибровочного блока 1. Нагружающее устройство может быть выполнено в виде винта, либо приспособления, позволяющего плавно увеличивать нагрузку в диапазоне 1 — 50 Ньютон (Н).
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа

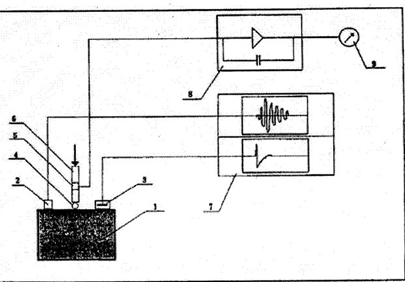

Рис. 2. Схема измерения 1.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
1. Калибровочный блок
2. Калибруемый ПАЭ
3. Эталонный преобразователь
4. Капилляр
5. Пьезопластина для измерения усилия стержня
6. Нагружающее устройство
7. Цифровой осциллограф
8. Усилитель заряда
9. Измерительный прибор
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа

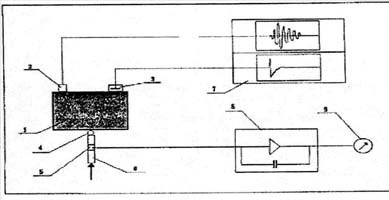

Рис. 3. Схема измерения 2.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
1. Калибровочный блок
2. Калибруемый ПАЭ
3. Эталонный преобразователь
4. Капилляр
5. Пьезопластина для измерения усилия стержня
6. Нагружающее устройство
7. Цифровой осциллограф
8. Усилитель заряда
9. Измерительный прибор
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
При изломе капилляра механическое возмущение в виде ступенчатой функции распространяется по поверхности блока. Время подъема функции не превышает 0,1 μs. Величина силы измеряется с использованием пьезоэлемента 5, размещенного в нагружающем винте и предварительно откалиброванного. Измерение силы производится с использованием усилителя заряда 8, соединенным с измерительным прибором 9.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Образцовый преобразователь (конденсаторный, лазерный, либо откалиброванный пьезоэлектрический) и калибруемый ПАЭ размещают симметрично относительно источника сигнала и на одинаковом расстоянии от него — 50 — 100 mm.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Электрические сигналы, поступающие от двух преобразователей, подаются на цифровой запоминающий двухканальный осциллограф и регистрируются им. После чего производят сравнение характеристик преобразователей и производят определение параметров калибруемого ПАЭ.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
25. Схемы проведения измерений с участием эталонного и рабочего ПАЭ, в случае использования вместо калибровочного блока контролируемого объекта, аналогичны схемам, приведенный на Рис. 2 и 3.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Глава VI. Требования к основному калибровочному блоку
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
26. Основной калибровочный блок должен быть изготовлен из материала, соответствующего материалу контролируемого объекта, либо близкого ему по акустическим свойствам. Блок не должен содержать дефектов, амплитуда эхо-сигнала от которых превышает 5% амплитуды донного сигнала при контроле стандартным ультразвуковым дефектоскопом на частоте 2,0 МНz ± 0,5 МНz.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
В случае если материал объекта контроля заранее не известен, в качестве материала блока может быть использована малолегированная конструкционная сталь типа СтЗ.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
27. Чистота поверхности блока должна быть не хуже Rz40. Блок должен быть изготовлен в виде параллелепипеда с плоскопараллельными рабочей и донной поверхностями. Рекомендуемые размеры блока (в mm) 500 х 500 х 250 для ПАЭ, работающих в диапазоне частот выше 100 кНz.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
28. Для калибровки ПАЭ с рабочей частотой менее 100 kHz может быть использован дополнительный блок, размеры которого должны быть увеличены таким образом, чтобы свести к минимуму влияние на измерение многократных отражений испытательного сигнала. Допускается применение калибровочных блоков других видов и размеров при обосновании возможности получения всех регламентируемых настоящим документом значений параметров и технических характеристик калибруемых ПАЭ.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
29. Как основной, так и дополнительный калибровочные блоки должны отвечать следующим требованиям:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
первый отраженный от какой-либо из поверхностей блока импульс не должен поступать ранее того момента, когда огибающая импульсной характеристики достигнет уровня 0,1 иm;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
либо амплитуда реверберации (максимальное значение многократных отражений) не должна превышать 0,1 иm.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Затухание ультразвука в материале блока должно быть не более 8 — 10 dВ/m, либо таково, чтобы оператор мог наблюдать не менее 10 донных сигналов на частоте 2,0 МНz + 0,5 МНz. Допускается применение специальных блоков с пониженным отражением от нерабочих поверхностей.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Глава VII. Источники возбуждения акустического сигнала
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
30. В качестве генератора упругих колебаний, вырабатывающего испытательный сигнал, следует использовать любой возбудитель механических импульсов, длительность которых не превышает 0,1 μs с уровнем вторичных колебаний, не превышающих 0,1 umg, где umg — амплитуда импульса генератора, либо ступенчатых импульсов с длительностью переднего фронта не превышающей 0,1 μs.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
31. Источником возбуждения акустического сигнала в виде ступенчатой функции (функции Хэвисайда) может служить излом стеклянной капиллярной трубочки, изготовленной из боросиликатного стекла. Рекомендуется выбирать внешний диаметр трубочки в диапазоне 0,1 — 0,3 mm. Диаметр внутреннего канала должен быть равен, примерно, толщине стенки. Необходимо, чтобы сила, при которой происходит излом трубочки, находилась в диапазоне 1 — 20 Ньютон.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
32. В качестве источника сигнала используют также излом графитового стержня цангового карандаша (источник Су-Нильсена). При этом рекомендуется обеспечить оценку силы, при которой происходит излом стержня. Диаметр стержня выбирают в диапазоне 0,2 — 0,5 mm, твердость ТМ — 2Т (НВ — 2Н). В качестве материала стержня может быть использовано стекло при условии, что сила, при которой происходит излом стержня, лежит в диапазоне 1 — 20 Ньютон.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Рекомендуется в том месте блока, где производится излом капилляра (стержня карандаша) приклеить цианакриловым клеем кусочек предметного стекла микроскопа для предохранения поверхности блока от повреждений. Размеры этого стекла должны составлять 0,08 х 1,5 х 1,5 mm.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
33. Рекомендуется нагрузку от нагружающего стержня передавать на капилляр через стеклянный стержень диаметром 2-3 mm, расположенный горизонтально, ось которого перпендикулярна оси капилляра. Нагружающий винт должен содержать измерительный пьезоэлемент, который калибруется с использованием грузов.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
34. В качестве источника акустического сигнала можно использовать также широкополосный пьезоэлектрический преобразователь, применяемый в ультразвуковом контроле, в частности пьезопреобразователь с пьезоэлементом переменной толщины и (или) диаметра. В этом случае преобразователь возбуждается электрическим импульсом длительностью не более 0,1 μz, вырабатываемым импульсным генератором.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Глава VШ. Рекомендации по установке преобразователей акустической эмиссии на калибровочный блок и контролируемый объект
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
35. Акустический контакт при использовании контактных ПАЭ обеспечивает передачу акустических волн из объекта в ПАЭ. Для обеспечения акустического контакта применяют соответствующие акустически прозрачные контактные среды.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
При использовании жидкости контакт обеспечивается прижатием ПАЭ к объекту силовой нагрузкой. В качестве контактной среды используют воду, силиконовую смазку, или любую другую жидкость, обеспечивающую передачу акустических волн и малое их затухание (не превышающее 6 dВ). Прижатие обеспечивается пружиной, дополнительным весом или магнитом. Следует избегать создания чрезмерного или слишком малого давления. Оптимальная величина силы прижатия составляет 1 — 20 Ньютон.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
36. Твердотельный контакт реализуется с использованием клея, обеспечивающего передачу акустических волн с низким их затуханием.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
37. В качестве акустической связи в ряде случаев используют волноводы, представляющие собой механические соединительные детали (стержни, провода, полосы соответствующей формы), акустически связанные с объектом (сваркой, контактной средой или другим способом). В случае использования при контроле объектов волновода, калибровку преобразователя АЭ рекомендуют проводить вместе с волноводом.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
38. При установке ПАЭ и обеспечении акустического контакта рекомендуется:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
производить выбор вида акустического контакта следует исходя из условий: температуры, доступности, химической совместимости с объектом, стабильности во времени, радиационной нагрузки, акустического согласования;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
подготавливать место установки ПАЭ так, чтобы избежать нарушения акустического контакта;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
необходимо обеспечить шероховатость поверхности не хуже Rz40, учитывать кривизну поверхности;
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
выбирать такую контактную среду, которая может обеспечить минимальные потери при передаче волн из объекта в ПАЭ — должны быть учтены толщина и однородность покрытия объекта.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
39. Эффективность контакта и установки ПАЭ на объект проверяют с использованием соответствующих средств (отклик на имитационный источник — ультразвуковой излучатель, источник Су-Нильсена).
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
40. Допускается применение волноводов в случаях, когда условия, в которых находится контролируемый объект, не позволяют размещать ПАЭ. Вносимое волноводом затухание должно быть сведено к минимуму путем выбора формы, длины, материала и метода присоединения волновода.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
41. Следует обеспечить стабильность контакта с учетом влияния окружающей среды, механическую стабильность крепления. При необходимости следует обеспечить электрическую изоляцию между преобразователем и поверхностью контролируемого объекта.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Необходимо исключит применение контактной среды, вызывающей коррозию объекта контроля или ПАЭ (особенно при длительном контакте).
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Должна быть исключена механическая нагрузка на контролируемый объект ПАЭ и соединительный кабель.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
42. После установки ПАЭ на контролируемый объект и подсоединения к системе контроля проверяют его работоспособность, включая предусилитель, кабель, фильтр, основной усилитель. Определение относительного коэффициента преобразования ПАЭ проводят в соответствии с требованиями, изложенными в п.п. 22, 23.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
43. В отчетные материалы при проведении АЭ контроля в части установки и проверки ПАЭ на объекте рекомендуется включить следующие данные:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
1) Тип контактной среды.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
2) Метод крепления ПАЭ (механическое, магнитное и т. д.).
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
3) Метод подготовки и чистота контактной поверхности.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
4) Потери при прохождении сигналов через покрытия объекта, неровности поверхности и т. д.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
5) При использовании волноводов: их материал, геометрию и вносимые изменения параметров сигнала.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Глава IX. Порядок проведения калибровки преобразователей акустической эмиссии
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
44. Определение коэффициента электроакустического преобразования эталонного ПАЭ путем измерения амплитуды динамического смещения поверхности твердого тела и амплитуды импульсной характеристики производят органы (лаборатории), имеющие разрешение (лицензию) Государственной инспекции «Саноатконтехназорат», с использованием образцовых средств измерений. Используются методы по § 1, § 2 главы IV настоящего документа.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
45. Калибровку рабочих ПАЭ производят организации, имеющие разрешение (лицензию) Государственной инспекции «Саноатконтехназорат», с использованием эталонных ПАЭ, откалиброванных в соответствии с п. 44.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
46. Определение основных параметров рабочих ПАЭ осуществляют владельцы ПАЭ с использованием метода относительных измерений (п.п. 22, 23), и эталонных ПАЭ, откалиброванных в соответствии с п. 45.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
47. Калибровку эталонных ПАЭ проводят один раз в год. Определение основных параметров рабочих ПАЭ проводят перед каждым контролем, но не реже одного раза в год.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Результаты калибровки преобразователя АЭ оформляются в форме «Сертификата калибровки».
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Глава X. Заключительное положение
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Настоящие «Требования к преобразователям акустической эмиссии, применяемым для контроля опасных производственных объектов» согласованы с Национальной холдинговой компанией «Узбекнефтегаз», Навоийским горно-металлургическим комбинатом и Государственно-акционерной компанией «Узкимёсаноат».
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Председатель Правления НХК «Узбекнефтегаз» У.С. НАЗАРОВ
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
20 мая 2009 г.,
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Генеральный директор ГП НГМК К.С. САНАКУЛОВ
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
19 мая 2009 г.,
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Председатель Правления ГАК «Узкимёсаноат» Г.И. ИБРАГИМОВ
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
20 мая 2009 г.,
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
ПРИЛОЖЕНИЕ № 1
к Требованиям преобразователей акустической эмиссии, применяемым для контроля опасных производственных объектов (Обязательное)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Содержание Паспорта преобразователя акустической эмиссии
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Паспорт ПАЭ должен включать следующие сведения:
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
1. Обозначение модели.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
2. Серийный номер.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
3. Дату приемки.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
4. Наименование изготовителя.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
5. Вид преобразователя (конструктивный).
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
6. Коэффициент преобразования преобразователя.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
7. Рабочую частоту преобразователя (для полосовых и широкополосных — центральная частота).
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
8. Число выбросов импульсной характеристики nu.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
9. Период основных колебаний Тo (резонансная частота Fo).
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
10. Энергию импульсной характеристики Еи.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
11. Амплитудно-частотную характеристику.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
12. Сведения о методе определения параметров.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
13. Размеры.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
14. Массу.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
15. Температурный диапазон.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
16. Условия крепления к объекту.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
17. Дату изготовления.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
18. Фамилию и подпись приемщика.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
19. Дополнительные сведения (по требованию потребителя):
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
20. Уровень собственных тепловых шумов ПАЭ.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
21. Вид и размеры чувствительного элемента.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
22. Материал защитной пластины и корпуса.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
23. Рекомендуемую контактную среду.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
24. Тип электрического разъема и кабель.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
25. Физическую емкость.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
26. Сопротивление изоляции.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
ПРИЛОЖЕНИЕ № 2
к Требованиям преобразователей акустической эмиссии, применяемым для контроля опасных производственных объектов (Справочное)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Перечень типов измерительной аппаратуры, используемых при определении основных параметров преобразователей акустической эмиссии
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
1. Генератор импульсов (типа Г5-54).
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
2. Генератор видеоимпульсов рекомендуется использовать импульсный дефектоскоп (например, типа УД2-12).
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
3. Цифровой осциллограф (типа С8-8).
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
4. Частотомер электронно-счетный (типа ЧЗ-35А).
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
5. Графопостроитель (типа Н-306).
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
6. Персональный компьютер с пакетом программ, обеспечивающим выполнение Фурье-преобразования.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
7. Измеритель емкостей.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
8. ПФАП — Преобразователь-формирователь акустического поля (по МИ 1786-87).
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Могут быть использованы приборы и средства измерений, не уступающие указанным по своим параметрам.
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
ПРИЛОЖЕНИЕ № 3
к Требованиям преобразователей акустической эмиссии, применяемым для контроля опасных производственных объектов (Справочное)
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Нормативные ссылки
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
1.‎ ГОСТ 8.057‎ Эталоны единиц физических величин‎
2.‎ ГОСТ 8.061‎ Поверочные схемы‎
3.‎ ГОСТ 8.256‎ Нормирование и определение динамических характеристик аналоговых средств измерений.
4.‎ ГОСТ 8.395‎ Нормальные условия измерений при поверке. Общие требования.‎
5.‎ ГОСТ 8.513‎ Поверка средств измерений.‎
6.‎ ГОСТ 16263‎ Метрология. Термины и определения.‎
7.‎ ГОСТ 16465‎ Сигналы радиотехнические измерительные. Термины и определения.‎
8.‎ ГОСТ 23222‎ Нормируемые метрологические и точностные характеристики.‎
9.‎ ГОСТ 23702‎ Контроль неразрушающий. Преобразователи ультразвуковые. Методы испытаний.‎
10.‎ ГОСТ 23829‎ Контроль неразрушающий акустический.‎
11.‎ ГОСТ 27655‎ Акустическая эмиссия. Термины, определения и обозначения.‎
12.‎ Методические указания‎ Основные параметры приемных преобразователей акустической эмиссии. Методика выполнения измерений. МИ 1786-87.‎
13.‎ Рекомендация‎ Государственная поверочная схема для средств измерений. Амплитуды ультразвукового смещения, колебательной скорости частиц поверхности твердого тела и коэффициентов электроакустического преобразования в диапазоне частот 0,001 50 МГц МИ 2030-89.‎
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
ПРИЛОЖЕНИЕ № 4
к Требованиям преобразователей акустической эмиссии, применяемым для контроля опасных производственных объектов
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Термины и определения
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа
Предложения по документуПрослушать аудиоПолучить ссылку из элемента документа

№ п/п‎

Термин, условное обозначение‎

Определение‎

1‎ Импульсная характеристика (u)

Электрический сигнал на выходе ПАЭ, являющийся реакцией на воздействие акустического кратковременного импульса в виде дельта-функции.‎

2‎ Калибровка ПАЭ‎

Установление пригодности ПАЭ к применению и определение его основных параметров‎

3‎ Коэффициент преобразования (s)‎

Отношение максимального значения электрического напряжения на выходе ПАЭ к максимальному значению смещения частиц среды на рабочей поверхности ПАЭ‎

4‎ Преобразователь акустической эмиссии (ПАЭ) по ГОСТ 27655-88‎

Устройство, в котором механический сигнал акустической эмиссии преобразуется в электрический сигнал.
‎Примечание: в состав ПАЭ могут входить активный элемент, преобразующий акустический сигнал в электрический, конструктивные элементы, волновод, предусилитель, электронные схемы согласования ‎

5‎ Технические параметры‎ Технические данные в виде номинальных значений‎
6‎ Технические характеристики‎

Технические данные, описывающие свойства ПАЭ, обеспечивающие выполнение их предназначения‎

7‎ Частотная характеристика (АЧХ, ФЧХ)‎

Фурье-преобразование импульсной характеристики ПАЭ‎

8‎ Энергия импульсной характеристики‎

Вычисляется с использованием выражения:‎
‎где:
‎Z — импеданс цепи, в которой определяется энергия, и — мгновенное значение импульсной характеристики

О Центре
Новости сайта
Реклама на сайте
RSS
© Государственное учреждение «Национальный правовой информационный центр «Адолат» при Министерстве юстиции Республики Узбекистан»
