Get a link from a document elementЎзбекистон Республикаси қурилиш ва уй-жой коммунал хўжалиги вазирининг
Suggestion to the documentListen to audioGet a link from a document elementбуйруғи
Suggestion to the documentListen to audioGet a link from a document elementШНҚ 2.04.04-24 «Полимер материаллардан ясалган сув таъминоти ва оқова сувларни чиқариб юбориш тизимларининг Қувур ўтказгичларини лойиҳалаш ва монтаж қилиш» шаҳарсозлик нормалари ва қоидаларини тасдиқлаш тўғрисида
Suggestion to the documentListen to audioGet a link from a document element[Ўзбекистон Республикаси Адлия вазирлиги томонидан 2025 йил 11 апрелда ҳисобга олинди, ҳисоб рақами 342]
Suggestion to the documentListen to audioGet a link from a document elementSuggestion to the documentListen to audioGet a link from a document elementЎзбекистон Республикасининг Шаҳарсозлик кодексига мувофиқ буюраман:
Suggestion to the documentListen to audioGet a link from a document element1. ШНҚ 2.04.04-24 «Полимер материаллардан ясалган сув таъминоти ва оқова сувларни чиқариб юбориш тизимларининг қувур ўтказгичларини лойиҳалаш ва монтаж қилиш» шаҳарсозлик нормалари ва қоидалари иловага мувофиқ тасдиқлансин.
Suggestion to the documentListen to audioGet a link from a document element2. Ўзбекистон Республикаси Давлат архитектура ва қурилиш қўмитаси раисининг 1998 йил 26 январдаги 9-сон буйруғи билан тасдиқланган ҚМҚ 2.04.04-97 «Полимер материаллардан сув таъминоти ва оқова сувларни чиқариб юбориш тизимларининг қувур ўтказгичларини лойиҳалаш ва монтаж қилиш» қурилиш меъёрлари ва қоидалари ўз кучини йўқотган деб топилсин.
Suggestion to the documentListen to audioGet a link from a document element3. Мазкур буйруқ Вазирлар Маҳкамаси ҳузуридаги Ўзбекистон техник жиҳатдан тартибга солиш агентлиги, Ўзбекистон Республикаси Фавқулодда вазиятлар вазирлиги, Соғлиқни сақлаш вазирлиги ҳузуридаги Санитария-эпидемиологик осойишталик ва жамоат саломатлиги қўмитаси ҳамда «Ўзсаноатқурилишматериаллари» уюшмаси билан келишилган.
Suggestion to the documentListen to audioGet a link from a document element4. Ушбу буйруқ расмий эълон қилинган кундан эътиборан кучга киради.
Suggestion to the documentListen to audioGet a link from a document elementВазир Ш. ХИДОЯТОВ
Suggestion to the documentListen to audioGet a link from a document elementТошкент ш.,
Suggestion to the documentListen to audioGet a link from a document element2025 йил 14 март,
Suggestion to the documentListen to audioGet a link from a document element01/2-27-сон
Suggestion to the documentListen to audioGet a link from a document elementКелишилди:
Suggestion to the documentListen to audioGet a link from a document elementФавқулодда вазиятлар вазири Б. КУДРАТХОДЖАЕВ
Suggestion to the documentListen to audioGet a link from a document element2025 йил 6 март
Suggestion to the documentListen to audioGet a link from a document elementЎзбекистон техник жиҳатдан тартибга солиш агентлиги директори А. ЖУМАНАЗАРОВ
Suggestion to the documentListen to audioGet a link from a document element2025 йил 6 март
Suggestion to the documentListen to audioGet a link from a document element«Ўзсаноатқурилишматериаллари» уюшма бошқарув раиси в.б Б. БОБОКУЛОВ
Suggestion to the documentListen to audioGet a link from a document element2025 йил 6 февраль
Suggestion to the documentListen to audioGet a link from a document elementСанитария- эпидемиологик осойишталик ва жамоат саломатлиги қўмитаси раиси Б. ЮСУПАЛИЕВ
Suggestion to the documentListen to audioGet a link from a document element2025 йил 3 февраль
Suggestion to the documentListen to audioGet a link from a document elementSuggestion to the documentListen to audioGet a link from a document elementЎзбекистон Республикаси қурилиш ва уй-жой коммунал хўжалиги вазирининг 2025 йил 14 мартдаги 01/2-27-сон буйруғига
ИЛОВА
ИЛОВА
Suggestion to the documentListen to audioGet a link from a document elementШНҚ 2.04.04-24 «Полимер материаллардан ясалган сув таъминоти ва оқова сувларни чиқариб юбориш тизимларининг қувур ўтказгичларини лойиҳалаш ва монтаж қилиш» шаҳарсозлик нормалари ва қоидалари
Suggestion to the documentListen to audioGet a link from a document elementSuggestion to the documentListen to audioGet a link from a document elementУшбу шаҳарсозлик нормалари ва қоидалари (бундан буён матнда ШНҚ деб юритилади) полимер материаллардан ясалган ташқи ва ички сув таъминоти ҳамда оқова сувларни чиқариб юбориш тизимларининг қувур ўтказгичларини лойиҳалаш ва монтаж қилишга оид бўлган талабларни белгилайди.
Suggestion to the documentListen to audioGet a link from a document elementМазкур ШНҚ талаблари ички ёнғинга қарши сув таъминоти ва абразив воситаларни (қум, кул, шлак ва бошқалар) ташувчи қувур ўтказгичларни лойиҳалашга нисбатан татбиқ этилмайди.
Suggestion to the documentListen to audioGet a link from a document element1-боб. Шаҳарсозлик нормалари ва қоидалари, техник жиҳатдан тартибга солиш соҳасидаги норматив ҳужжатларга ҳаволалар
Suggestion to the documentListen to audioGet a link from a document element1. Мазкур ШНҚда қуйидаги шаҳарсозлик нормалари ва қоидалари ҳамда техник жиҳатдан тартибга солиш соҳасидаги норматив ҳужжатларга ҳаволалар келтирилган:
Suggestion to the documentListen to audioGet a link from a document elementШНҚ 2.04.01-22 «Биноларнинг ички сув таъминоти ва оқова сувларни чиқариб юбориш»;
Suggestion to the documentListen to audioGet a link from a document elementШНҚ 2.04.02-19 «Сув таъминоти. Ташқи тармоқлар ва иншоотлар»;
Suggestion to the documentListen to audioGet a link from a document elementШНҚ 2.04.03-24 «Оқова сувларни чиқариб юбориш. Ташқи тармоқлар ва иншоотлар»;
Suggestion to the documentListen to audioGet a link from a document elementШНҚ 2.04.14-22 «Ускуналар ва қувур ўтказгичларнинг иссиқлик изоляцияси»;
Suggestion to the documentListen to audioGet a link from a document elementШНҚ 3.01.01-22 «Қурилишда ишлаб чиқаришни ташкил қилиш»;
Suggestion to the documentListen to audioGet a link from a document elementШНҚ 3.01.02-23 «Қурилишда хавфсизлик техникаси»;
Suggestion to the documentListen to audioGet a link from a document elementШНҚ 3.01.04-19 «Қурилиши тугалланган объектларни фойдаланишга қабул қилиш. Асосий ҳолатлар»;
Suggestion to the documentListen to audioGet a link from a document elementГОСТ 2930-62 «Ўлчов асбоблари. Шрифтлар ва белгилар» (расмий манба: Приборы измерительные. Шрифты и знаки);
Suggestion to the documentListen to audioGet a link from a document elementГОСТ 3634-2019 «Кузатув қудуқларининг люклари ва сел қудуқларининг ёмғир қабул қилгичлари. Техник шартлар» (расмий манба: Люки смотровых колодцев и дождеприемники ливнесточных колодцев. Технические условия.);
Suggestion to the documentListen to audioGet a link from a document elementГОСТ 8020-2016 «Канализация, сув ва газ тармоқлари қудуқлари учун бетон ва темир-бетон конструкциялар» (расмий манба: Конструкции бетонные и железобетонные для колодцев канализационных, водопроводных и газопроводных сетей);
Suggestion to the documentListen to audioGet a link from a document elementГОСТ 33366.1-2015 «Пластмассалар. Шартли белгилар ва қисқартмалар. 1-қисм. Асосий полимерлар ва уларнинг махсус хусусиятлари» (расмий манба: Пластмассы. Условные обозначения и сокращения. Часть 1. Основные полимеры и их специальные характеристики);
Suggestion to the documentListen to audioGet a link from a document elementГОСТ ISO/IEC 15420-2010 «Автоматик идентификация. Штрихли кодлаш. EAN/UPC штрих коди белгиларининг спецификацияси» (расмий манба: Автоматическая идентификация. Кодирование штриховое. Спецификация символики штрихового кода EAN/UPC);
Suggestion to the documentListen to audioGet a link from a document elementOʻz DSt ISO 161-1:2019 «Суюқ ва газсимон муҳитларни транспортда ташиш учун термопластиклардан қувурлар. Номинал ташқи диаметрлар ва номинал босимлар. 1-қисм. Метрик серия»;
Suggestion to the documentListen to audioGet a link from a document elementOʻz MSt ISO 175:2024 «Пластиклар. Суюқ кимёвий моддаларга ботириш таъсирини аниқлаш учун синов усуллари»;
Suggestion to the documentListen to audioGet a link from a document elementOʻz DSt ISO 4427-2:2019 Пластмасса қувур ўтказгичли тизимлар. Сув таъминоти учун полиэтилен қувурлар ва фитинглар. 2-қисм. Қувурлар (расмий манба: Системы пластмассовых трубопроводов. Трубы полиэтиленовые и фитинги для водоснабжения. Часть 2. Трубы);
Suggestion to the documentListen to audioGet a link from a document elementOʻz DSt ISO 13272:2019 «Ер ости дренажлари ва канализация учун пластмасса қувур ўтказгичлари. пластиклаштирилмаган поливинилхлорид, полипропилен, минерал модификаторли полипропилен ва полиэтилен. Йўл ҳаракати зоналари ва ер ости иншоотларида люклар ва текшириш камераларига техник талаблар» (расмий манба: Пластмассовые трубопроводы для безнапорного подземного дренажа и канализации. Непластифицированный поливинилхлорид, полипропилен, полипропилен с минеральными модификаторами и полиэтилен. Технические требования к люкам и инспекционным камерам в зонах движения и подземных установках);
Suggestion to the documentListen to audioGet a link from a document elementOʻz MSt ISO 22088-1:2024 «Пластмассалар. Атроф-муҳит таъсирига чидамлилигини аниқлаш (ESC).) (1 — 6 қисмлар)»;
Suggestion to the documentListen to audioGet a link from a document elementOʻz DSt EN 13598-2:2020 Босимсиз ер ости дренажлари ва канализация учун пластик қувурлар тизимлари. Пластиклаштирилмаган поливинилхлорид (PVC-U), полипропилен (PP) ва полиетилен (PE). Йўл ва чуқур ер остидаги кузатув қудуқлари ва кузатув қудуқларининг техник хусусиятлари;
Suggestion to the documentListen to audioGet a link from a document elementISO 10012:2003 Ўлчовларни бошқариш тизимлари. Ўлчов жараёнлари ва ўлчаш ускуналарига қўйиладиган талаблар (расмий манба: Measurement management systems — Requirements for measurement processes and measuring equipment).
Suggestion to the documentListen to audioGet a link from a document element2-боб. Атамалар ва таърифлар
Suggestion to the documentListen to audioGet a link from a document element2. Ушбу ШНҚда қуйидаги атама ва таърифлардан фойдаланилган:
Suggestion to the documentListen to audioGet a link from a document elementмаксимал ишчи босими (МОР) — доимий фойдаланишда қувур ўтказгичдаги муҳитнинг йўл қўйиладиган максимал босими, қувур ўтказгич элементларининг механик хусусиятларига тегишли рақамли белги;
Suggestion to the documentListen to audioGet a link from a document elementминимал босим (PN) — доимий фойдаланишда қувур ўтказгичлар учун минимал босим мустаҳкамлик захираси коэффициенти, қувур ўтказгич элементларининг механик хусусиятларига тегишли рақамли белги;
Suggestion to the documentListen to audioGet a link from a document elementбириктирувчи қисм (фитинглар) — полимер қувурларни ёки бошқа буюмларни ўзаро улаш учун ишлатиладиган қисм.
Suggestion to the documentListen to audioGet a link from a document element3-боб. Умумий қоидалар
Suggestion to the documentListen to audioGet a link from a document element3. Полимер қувурларнинг хизмат қилиш муддати мазкур ШНҚнинг 1-иловасига мувофиқ қуйидагича бўлиши керак:
Suggestion to the documentListen to audioGet a link from a document elementсовуқ сув таъминоти тизимлари учун камида 50 йил;
Suggestion to the documentListen to audioGet a link from a document elementиссиқ сув таъминоти тизимлари учун (75℃ дан юқори бўлмаган ҳароратда ва 760 kPa (7,5 атм.) босимда) камида 25 йил.
Suggestion to the documentListen to audioGet a link from a document element4. Технологик полимер қувурларнинг хизмат қилиш муддати ташиладиган муҳитнинг кимёвий таркибига, унинг ҳароратига, босимига боғлиқ ҳолда лойиҳада белгиланиши лозим.
Suggestion to the documentListen to audioGet a link from a document element5. Қувур ва бириктирувчи қисмлар учун ишлатиладиган полимер материалларнинг физик-механик хусусиятлари мазкур ШНҚнинг 2-иловасига, кимёвий чидамлилиги эса 3-иловасига мувофиқ бўлиши керак.
Suggestion to the documentListen to audioGet a link from a document element4-боб. Биноларнинг ички сув таъминоти тизимларини лойиҳалаш
Suggestion to the documentListen to audioGet a link from a document element1-§. Умумий талаблар
Suggestion to the documentListen to audioGet a link from a document element6. Совуқ ва иссиқ сув таъминоти тизимлари учун қувур материаллари қувур ўтказгичларнинг мақсади ва иш шароитларини, ташиладиган сувнинг ҳароратини, шунингдек қувурларнинг хизмат қилиш муддатини ҳисобга олган ҳолда, ШНҚ 2.04.01-22 талабларига мувофиқ танланиши лозим.
Suggestion to the documentListen to audioGet a link from a document element7. Хўжалик-ичимлик суви таъминоти учун мўлжалланган полимер қувурлар ва бириктирувчи қисмлар «Ичимлик» сўзи билан тамғаланиши керак.
Suggestion to the documentListen to audioGet a link from a document element2-§. Қувурлар ва бириктирувчи қисмларнинг таснифи
Suggestion to the documentListen to audioGet a link from a document element8. Совуқ сув қувур ўтказгичлари учун қувурлар ва уларни бириктирувчи қисмлари (шиша толали пластикдан ташқари) тури қуйидаги 1-жадвалга мувофиқ минимал босим билан белгиланиши лозим.
Suggestion to the documentListen to audioGet a link from a document elementСувни ташувчи пластик қувур ўтказгичлар учун минимал босим мустаҳкамлик захирасининг минимал коэффициентини ҳисобга олган ҳолда 20℃ ҳароратда сувдан ҳосил бўладиган 10 Ра (bar)да ифодаланган доимий максимал иш босимига тўғри келади.
Suggestion to the documentListen to audioGet a link from a document element1-жадвал | |
Қувур тури | Минимал босим (PN), Oʻz DSt ISO 161-1:2019 буйича, МРа |
Енгил — Е | 0,25 |
Ўртача-енгил — ЎЕ | 0.4 |
Ўртача — Ў | 0,6 |
Оғир — О | 1.0 |
Жуда оғир — ЖО | 1.6 |
Suggestion to the documentListen to audioGet a link from a document element9. Шиша толали пластикдан ишлаб чиқарилган босимга чидамли қувурларни минимал босим бўйича қуйидаги уч турга бўлинади: 0,6 МРа; 1,6 МРа; 2,5 МРа.
Suggestion to the documentListen to audioGet a link from a document element10. Экструзия усули билан ишлаб чиқарилган қувурларнинг минимал диаметри сифатида уларнинг ташқи диаметри қабул қилиниши лозим.
Suggestion to the documentListen to audioGet a link from a document element11. Ўраш усули билан ишлаб чиқарилган қувурлар учун (масалан, шиша толали ва базальтли пластмасса) минимал диаметр сифатида уларнинг ички диаметри қабул қилиниши керак.
Suggestion to the documentListen to audioGet a link from a document element12. Ички иссиқ сув таъминоти қувур ўтказгичлари учун ишлатиладиган босимга чидамли полимер қувурлар ва уларнинг уланиш қисмлари 75℃ ҳароратидаги сувнинг доимий таъсир қилиш шароитлари учун ҳамда 25 йилдан кам бўлмаган фойдаланиш муддатига мўлжалланган бўлиши зарур.
Suggestion to the documentListen to audioGet a link from a document element13. Босимга чидамли қувурларни «SDR» кўрсаткичи ва «S» серияси бўйича ҳам таснифлашга йўл қўйилади. Мазкур кўрсаткичларнинг таснифи ушбу ШНҚнинг 2-иловасига мувофиқ бўлиши лозим.
Suggestion to the documentListen to audioGet a link from a document element3-§. Қувурларни улаш турлари ва усуллари
Suggestion to the documentListen to audioGet a link from a document element14. Биноларнинг ички сув таъминоти тизимлари учун мўлжалланган босимга чидамли қувурлар полимер материалнинг турига қараб қуйидагича уланиши лозим:
Suggestion to the documentListen to audioGet a link from a document elementкарнайсимон учига пайвандлаш йўли билан — полиэтилен, полипропилен, полибутен ва шу каби;
Suggestion to the documentListen to audioGet a link from a document elementкарнайсимон учига елим билан — поливинилхлорид, шиша толали, базальт толали пластмасса ва шу каби;
Suggestion to the documentListen to audioGet a link from a document elementажраладиган ва ажралмайдиган бириктирувчи қисмлар ёрдамида механик равишда — металл-полимер, ўзаро боғланган полиэтилен ва шу каби.
Suggestion to the documentListen to audioGet a link from a document element15. Пластик қувурлар, бириктирувчи қисмлар ва арматураларнинг уланиш усуллари ва уларнинг жойлашуви лойиҳада, қуйидагилардан келиб чиқиб белгиланиши лозим:
Suggestion to the documentListen to audioGet a link from a document elementқувур ўтказгичнинг мақсади;
Suggestion to the documentListen to audioGet a link from a document elementматериалнинг хусусиятлари;
Suggestion to the documentListen to audioGet a link from a document elementқувурлар, бириктирувчи қисмлар ва арматураларнинг тури, номенклатураси ва ўлчамлари;
Suggestion to the documentListen to audioGet a link from a document elementташиладиган сувнинг ишчи босими ва ҳарорати;
Suggestion to the documentListen to audioGet a link from a document elementташиладиган модданинг тури ва хоссалари;
Suggestion to the documentListen to audioGet a link from a document elementқувур ўтказгичнинг хизмат муддати;
Suggestion to the documentListen to audioGet a link from a document elementқувур ўтказгични ётқизиш усули ва қурилиш-монтаж ишларини бажариш шароитлари;
Suggestion to the documentListen to audioGet a link from a document elementатроф-муҳит ҳарорати;
Suggestion to the documentListen to audioGet a link from a document elementрежалаштириш ечимлари.
Suggestion to the documentListen to audioGet a link from a document element16. Қувур ўтказгичларни улаш усуллари уларнинг лойиҳада белгиланган хизмат муддатининг бутун даврида герметиклигини ва мустаҳкамлигини таъминлаш шартларидан, монтаж қилиш технологиясидан ҳамда уларни таъмирлаш имкониятидан келиб чиқиб қабул қилиниши лозим.
Suggestion to the documentListen to audioGet a link from a document element17. Ажраладиган уланишлар арматураларни ўрнатиш ва ускуналарни улаш жойларида ҳамда фойдаланиш даврида қувур ўтказгич элементларини алмаштириш имконияти таъминланадиган, уланишларни текшириш ва таъмирлаш учун қулай жойларда бажарилиши лозим.
Suggestion to the documentListen to audioGet a link from a document element18. Бир-бирига ёпиштириб ёки пайвандлаб улаб бўлмайдиган, модификацияланган ва композит полимер қувурлар механик равишда уланиши лозим. Бундай уланишларнинг конструкциялари ва қўлланиш технологияси маълум бир полимер материал учун ишлаб чиқарувчининг йўриқномаларида белгиланиши зарур.
Suggestion to the documentListen to audioGet a link from a document element19. Металл бириктирувчи қисмлар коррозияга чидамли материалдан ишлаб чиқарилган бўлиши керак.
Suggestion to the documentListen to audioGet a link from a document element20. Бириктириш қисмларининг хизмат муддати қувурларнинг хизмат муддатига мос бўлиши лозим.
Suggestion to the documentListen to audioGet a link from a document element4-§. Қувур ўтказгичларни ётқизиш
Suggestion to the documentListen to audioGet a link from a document element21. Сув таъминоти қувур ўтказгичларининг трассалари қувур материалининг физик (кимёвий) ва механик хусусиятларини, бириктириш усулларини, шунингдек ШНҚ 2.04.01-22 ни ҳисобга олган ҳолда танланиши лозим.
Suggestion to the documentListen to audioGet a link from a document elementПайвандлаш усулида қувурларни монтаж қилишда сув қувурларини анъанавий ётқизиш (ҳалқали ва боши берк) схемалардан фойдаланишга йўл қўйилади.
Suggestion to the documentListen to audioGet a link from a document elementҚувурларни бирлаштириш қисмлари ёрдамида улашда қуйидагиларни жойлаштирган ҳолда коллектор блокларидан фойдаланиш лозим:
Suggestion to the documentListen to audioGet a link from a document elementтизимларда сув оқимини тўхтатиш ва бошқариш арматураларини;
Suggestion to the documentListen to audioGet a link from a document elementқувур ўтказгичларни улаш тугунларини;
Suggestion to the documentListen to audioGet a link from a document elementсув сарфи ҳисоблагичларини.
Suggestion to the documentListen to audioGet a link from a document element22. Қувурлар яширин усулда (шахталарда, штробаларда ва шу кабилар) ётқизилиши керак.
Suggestion to the documentListen to audioGet a link from a document elementСувни тарқатиш арматурасига етказиб берадиган жойларда ҳамда уларнинг механик шикастланиши истисно қилинадиган жойларда қувур ўтказгичларни очиқ усулда ётқизишга йўл қўйилади.
Suggestion to the documentListen to audioGet a link from a document elementЕртўланинг шифти остида қувурлар фақат механик шикастланишдан ҳимояланган ҳолларда ётқизилиши керак.
Suggestion to the documentListen to audioGet a link from a document elementПараллель равишда горизонтал ҳолатда ётқизилган, пластик қувурлардан ясалган сув таъминоти қувур ўтказгичлар оқова сувларни чиқариб юбориш қувурлари устида ётқизилиши лозим.
Suggestion to the documentListen to audioGet a link from a document elementСув таъминоти қувур ўтказгичларини агрессив, заҳарли ва ўткир ҳидли суюқликларни ташувчи қувурлар устидан ўтказишнинг иложи бўлмаса, бундай қувур ўтказгичлар фақат пайвандлаш ёки елим билан ёпиштириш усулида лойиҳаланиши керак.
Suggestion to the documentListen to audioGet a link from a document element23. Қувур ўтказгичларни лойиҳалашда уларнинг компенсацияланиш қобилиятидан фойдаланиш керак.
Suggestion to the documentListen to audioGet a link from a document elementБунда, қувурларни ётқизишда оқилона схемани танлаш ҳамда ҳарорат деформацияси бир-биридан мустақил равишда содир бўладиган ва қувур ўтказгичнинг компенсацияловчи элементлари ўзгаришларни қабул қиладиган алоҳида қисмларга ажратувчи қўзғалмас таянчларни тўғри жойлаштириш лозим.
Suggestion to the documentListen to audioGet a link from a document elementТаянчларни қуйидагича жойлаштириш керак:
Suggestion to the documentListen to audioGet a link from a document elementқувур узунлигининг ҳарорат ўзгаришида қувур ўтказгич элементларининг компенсациялаш қобилиятини ҳисобга олган ҳолда, қўзғалмас таянчларни ўрнатиш жойларини белгилаш;
Suggestion to the documentListen to audioGet a link from a document elementқувурларнинг компенсацияланиш қобилиятини ҳисоблаш йўли билан текшириш;
Suggestion to the documentListen to audioGet a link from a document elementқўзғалувчан ва қўзғалмас таянчлар жойлашувини белгилаш.
Suggestion to the documentListen to audioGet a link from a document elementҲарорат таъсирида қувур узунлигининг ўзгариши қувур ўтказгич элементларининг компенсацияланиш қобилиятидан ошиб кетганда, қўзғалмас таянчлар орасида (ўрталикда) қўшимча компенсаторлар ўрнатилиши лозим.
Suggestion to the documentListen to audioGet a link from a document elementТаянчларни ўрнатишда қувурларнинг ўз ўқига нисбатан перпендикуляр текисликда ҳаракати ҳамда уларнинг сиртидан деворгача бўлган масофа билан чекланганлигини ҳисобга олиш лозим.
Suggestion to the documentListen to audioGet a link from a document element24. Қувур ўтказгичларга ўрнатиладиган (сув оқимини тўхтатиш) арматуралари ва металл фасонли қисмлар арматурадан фойдаланиш чоғида вужудга келадиган оғирлик ва зўриқишларнинг қувурларга ўтишини истисно қилиш учун қурилиш конструкцияларига қўзғалмас равишда маҳкамланиши керак.
Suggestion to the documentListen to audioGet a link from a document elementКорпуси полимер материалдан тайёрланган, ишчи диаметри 32 mm гача бўлган (сув оқимини тўхтатиш) арматураларни қурилиш конструкцияларига маҳкамламасдан ўрнатишга йўл қўйилади.
Suggestion to the documentListen to audioGet a link from a document element25. Полимер материалдан ясалган қувур ўтказгичлар ҳамда пўлатдан иситиш ва иссиқ сув таъминоти қувурлари параллель равишда ётқизилганда уларнинг орасидаги масофа 100 mm дан кам бўлмаслиги лозим.
Suggestion to the documentListen to audioGet a link from a document elementПолимер материалдан ясалган қувур ўтказгичлар ҳамда пўлатдан иситиш ва иссиқ сув таъминоти қувурлари ўзаро кесишганда уларнинг орасидаги масофа 50 mm дан кам бўлмаслиги керак. Бунда, пластик қувурлар иситиш ва иссиқ сув таъминоти қувурлари остидан ўтиши керак.
Suggestion to the documentListen to audioGet a link from a document element26. Пластик қувурлар жўяклар ва штробаларда яширин ётқизилганда деформацияларни қувур элементларига механик шикаст етказмасдан компенсациялаш имконияти таъминланиши лозим.
Suggestion to the documentListen to audioGet a link from a document element27. Қувур ўтказгичларнинг фланецли уланишларини йиғишда фланецларнинг қийшайишларини бартараф этиш учун болтларни нотекис таранглаш ҳамда фланецлар орасидаги бўшлиқларни бартараф этиш учун понасимон қистирмалар ва шайбалардан фойдаланишга йўл қўйилмайди.
Suggestion to the documentListen to audioGet a link from a document element28. Полимер қувур ўтказгичлар яширин ётқизилганда, жўяклар ва штробаларнинг ички юзасида қаттиқ ва ўткир бўртиклар бўлмаслиги керак.
Suggestion to the documentListen to audioGet a link from a document element29. Резьбали уланишларни йиғишда металл ҳамда пластик қувурлар ва қисмлар бир ўқда бўлиши лозим.
Suggestion to the documentListen to audioGet a link from a document elementДеталларнинг резьбалари юзаси силлиқ, тоза ва бурмаларсиз бўлиши керак.
Suggestion to the documentListen to audioGet a link from a document element5-§. Қувур ўтказгичларнинг гидравликасини ҳисоблаш
Suggestion to the documentListen to audioGet a link from a document element30. Истеъмол жойига сувни етказиб бериш учун зарур бўлган Нтр босими миқдори қуйидаги формула бўйича аниқланиши лозим:
Suggestion to the documentListen to audioGet a link from a document elementНтр = ∑itl + ∑hм.с + hгеом + hсв , (1)
Suggestion to the documentListen to audioGet a link from a document elementбу ерда:
Suggestion to the documentListen to audioGet a link from a document elementit — t, ℃, сув ҳароратида босимнинг солиштирма йўқотилиши (қувур узунлиги бирлигига босимнинг йўқотилиши), m/m;
Suggestion to the documentListen to audioGet a link from a document elementl — қувур ўтказгич участкаси узунлиги, m;
Suggestion to the documentListen to audioGet a link from a document elementhм.с — уланиш бўғинларида ва маҳаллий қаршиликларда босимнинг йўқотилиши, m;
Suggestion to the documentListen to audioGet a link from a document elementhгеом — геометрик баландлик (ҳисобланаётган қувур ўтказгич участкасининг энг юқори нуқтаси), m;
Suggestion to the documentListen to audioGet a link from a document elementhсв — қувур ўтказгичдан чиқиш жойидаги эркин босим, m (санитария-техника ускуналари учун ШНҚ 2.04.01-22 га мувофиқ олинади).
Suggestion to the documentListen to audioGet a link from a document element∑hм.с ни ∑itl нинг 20 — 30 фоизга тенг деб қабул қилишга йўл қўйилади.
Suggestion to the documentListen to audioGet a link from a document element31. Уланиш бўғинларида гидравлик қаршиликни ҳисобга олмаган ҳолда қувур ўтказгич узунлиги бирлигида босим йўқотилиши (it) қуйидаги формула билан аниқланиши керак:
Suggestion to the documentListen to audioGet a link from a document element
, (2)Suggestion to the documentListen to audioGet a link from a document elementбу ерда:
Suggestion to the documentListen to audioGet a link from a document elementλ — қувур ўтказгич узунлиги бўйлаб гидравлик қаршилик коэффициенти;
Suggestion to the documentListen to audioGet a link from a document elementV — сувнинг ўртача ҳаракат тезлиги, m/s;
Suggestion to the documentListen to audioGet a link from a document elementg — эркин тушиш тезланиши, m/s2;
Suggestion to the documentListen to audioGet a link from a document elementd — қувур ўтказгичнинг ҳисобий (ички) диаметри, m.
Suggestion to the documentListen to audioGet a link from a document elementГидравлик қаршилик коэффициенти қуйидаги формула билан аниқланиши керак:
Suggestion to the documentListen to audioGet a link from a document element
, (3)Suggestion to the documentListen to audioGet a link from a document elementбу ерда:
Suggestion to the documentListen to audioGet a link from a document elementb — сув оқими режимларининг ўхшашлик сони;
Suggestion to the documentListen to audioGet a link from a document elementReф — Рейнольдснинг ҳақиқий сони;
Suggestion to the documentListen to audioGet a link from a document elementКэ — эквивалент ғадир-будирлик коэффициенти, m, алоҳида нормативлар билан белгиланади, лекин камида 0,00001 m деб олиниши керак.
Suggestion to the documentListen to audioGet a link from a document elementСув оқими режимларининг ўхшашлик сони b қуйидаги формула билан аниқланиши лозим:
Suggestion to the documentListen to audioGet a link from a document element
, (4)Suggestion to the documentListen to audioGet a link from a document element(b > 2 бўлганда b = 2 деб олиниши керак). Рейнольдснинг ҳақиқий сони Reф қуйидаги формула билан аниқланиши керак:
Suggestion to the documentListen to audioGet a link from a document element
, (5)Suggestion to the documentListen to audioGet a link from a document elementбу ерда:
Suggestion to the documentListen to audioGet a link from a document elementν — сувнинг кинематик ёпишқоқлик коэффициенти, m2/s.
Suggestion to the documentListen to audioGet a link from a document elementСувнинг турбулент ҳаракати пайтидаги гидравлик қаршилигининг квадратик минтақаси бошланишига мос келадиган Рейнольдс сони қуйидаги формула билан аниқланиши керак:
Suggestion to the documentListen to audioGet a link from a document element
. (6)Suggestion to the documentListen to audioGet a link from a document element32. Юқорида келтирилган формулалар бўйича тахминий ҳисоб-китоблар учун ушбу ШНҚнинг 4-иловасида келтирилган номограммалардан фойдаланишга йўл қўйилади.
Suggestion to the documentListen to audioGet a link from a document elementУшбу ШНҚнинг 4-иловасида келтирилган 13- ва 14-расмлардаги номограммалар ёрдамида ҳарорати 10℃ бўлган сувни ташишда ишқаланиш туфайли босимнинг солиштирма йўқотилиши аниқланиши керак.
Suggestion to the documentListen to audioGet a link from a document elementУшбу ШНҚнинг 4-иловасида келтирилган 15 ва 16-расмлардаги номограммалар ёрдамида сув ҳарорати 10℃ дан фарқ қилганда, 1000i10 қийматига қўлланиладиган kt тузатиш коэффициенти аниқланиши лозим.
Suggestion to the documentListen to audioGet a link from a document element6-§. Таянчлар ва маҳкамлагичлар
Suggestion to the documentListen to audioGet a link from a document element33. Қурилиш конструкциялари орқали ўтадиган жойларда полимер қувурлар ғилоф (гильза)ларда ўтказилиши керак (ушбу ШНҚнинг 1-расми).
Suggestion to the documentListen to audioGet a link from a document elementҒилоф (гильза) узунлиги у кесиб ўтаётган қурилиш конструкцияси қалинлигидан ошиқроқ, пол сатҳидан эса 20 mm га кўтарилиб туриши лозим.
Suggestion to the documentListen to audioGet a link from a document elementҚувурларни улаш бўғинлари ғилоф (гильза)ларнинг ичида жойлаштирилишига йўл қўйилмайди.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element1-расм. Қувурларни қурилиш конструкциялари орқали ўтказиш мисоллари
Suggestion to the documentListen to audioGet a link from a document element34. Полимер қувур ўтказгичлар учун қуйидагича таянчлар қўлланилиши лозим:
Suggestion to the documentListen to audioGet a link from a document elementуларнинг ўқлари бўйлаб йўналишда ҳаракатланишини таъминлайдиган — қўзғалувчан;
Suggestion to the documentListen to audioGet a link from a document elementуларнинг ўқлари бўйлаб йўналишда ҳаракатланишига йўл қўймайдиган — қўзғалмас.
Suggestion to the documentListen to audioGet a link from a document element35. Қувурларда қўзғалмас таянчлар қувур танасига пайвандланган ёки ёпиштирилган (қувур материалига қараб) тиргак ҳалқалари — диаметри 160 mm гача бўлган қувурлар учун муфталар, диаметри 160 mm дан ортиқ бўлган қувурлар учун сегментлар ёрдамида амалга оширилиши керак.
Suggestion to the documentListen to audioGet a link from a document elementҚувур ўтказгични таянчга қувурни сиқиш йўли билан маҳкамлашга йўл қўйилмайди.
Suggestion to the documentListen to audioGet a link from a document elementҚўзғалувчан таянчлар сифатида ички диаметри монтаж қилинадиган қувур ўтказгичнинг ташқи диаметридан 1 — 3 mm га (ётқизиш ва иссиқликдан кенгайишини ҳисобга олган ҳолда) каттароқ бўлган металл ёки полимер материалдан осма таянчлар ёки қисқич (хомут)лар қўлланилиши керак.
Suggestion to the documentListen to audioGet a link from a document elementҚувур ўтказгич ва металл қисқич ўртасида юмшоқ материалдан қистирма қўйилиши керак. Қувур ўтказгични ётқизиш жойи кенглиги қисқич кенглигидан камида 2 mm га кенгроқ бўлиши керак.
Suggestion to the documentListen to audioGet a link from a document elementТаянчларни жойлаштириш мисоллари ушбу ШНҚнинг 2-расмида кўрсатилган.
Suggestion to the documentListen to audioGet a link from a document element36. Қўзғалмас таянчлар қувур ўтказгич участкалари узунлиги ҳарорат ўзгаришларида уларнинг компенсацияланиш қобилиятидан ошмайдиган масофада жойлаштирилиши лозим.
Suggestion to the documentListen to audioGet a link from a document element37. Конструктив жиҳатларга кўра маҳкамлаш таянчларни ҳисобланган масофада ўрнатиш имкони бўлмаса, қувур ўтказгичларни текис бўлган асосга ётқизишга йўл қўйилади.
Suggestion to the documentListen to audioGet a link from a document element38. Диаметри 110 mm гача бўлган қувур ўтказгичларни текис асосда, ажраладиган уланишлар ўрнатиладиган жойларда узилишларни ҳосил қилган ҳолда ётқизишга йўл қўйилади.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element2-расм. Сирпанувчи (қўзғаланувчан) ва қўзғалмас таянчларни жойлаштириш усуллари
Suggestion to the documentListen to audioGet a link from a document element39. Горизонтал қувур ўтказгич вертикал ҳолатга ўтганда, горизонтал қисмда бурилишдан кейинги биринчи маҳкамлаш таянчигача бўлган масофа ушбу ШНҚнинг 2-жадвалига мувофиқ жойлаштирилиши лозим.
Suggestion to the documentListen to audioGet a link from a document elementДиаметри 110 mm гача бўлган қувур ўтказгичлар текис асосга ётқизилганда, бундай масофа асосдан вертикал қувур ўтказгичгача олиниши керак. Бунда, асос охири ва қувур ўртасида резинали қистирма ўрнатилиши керак.
Suggestion to the documentListen to audioGet a link from a document element2-жадвал | ||||||
Қувур ўтказгичнинг ташқи диаметри, mm | Полимер қувур ўтказгичнинг бурилишидан горизонтал қисмидаги биринчи маҳкамлаш таянчигача бўлган масофа, lк , mm | |||||
Ўрнатиш ва фойдаланиш шароитида қувур ҳароратининг максимал фарқи, Dt, ℃ | ||||||
20 | 30 | 40 | 20 | 30 | 40 | |
63 110 160 225 315 400 | 255 455 670 810 1135 1440 | 275 500 740 890 1245 1595 | 300 540 785 960 1350 1715 | 130 230 | 145 255 | 155 275 |
Suggestion to the documentListen to audioGet a link from a document element40. Қувур ўтказгичларнинг горизонтал участкаларини текис асосга ҳар 2 m да қисқичлар ёрдамида маҳкамлаш лозим.
Suggestion to the documentListen to audioGet a link from a document element41. Қувур ўтказгичларнинг бурилиш ҳамда ускуналар, жиҳозлар ва фланецларга уланиш жойларида маҳкамланмаган горизонтал участкаси узунлиги 0,5 m дан ошмаслиги керак (мазкур ШНҚнинг 3-расми).
Suggestion to the documentListen to audioGet a link from a document element42. Штробалар, қутилар, ораёпма плиталари ва деворлардаги тешиклар қувурларнинг монтажи ва синовлари тугаганидан сўнг беркитилиши лозим.
Suggestion to the documentListen to audioGet a link from a document element43. Босимга чидамли қувур ўтказгичларнинг горизонтал ва вертикал қисмларида маҳкамлагичлар орасидаги масофалар мазкур ШНҚнинг 5-иловасига мувофиқ қабул қилинишига йўл қўйилади.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element3-расм. Қувурларни шахталарда ўтказиш
Suggestion to the documentListen to audioGet a link from a document element7-§. Қувур ўтказгичларнинг иссиқликдан кенгайишини компенсациялаш
Suggestion to the documentListen to audioGet a link from a document element44. Лойиҳалашда ва монтаж қилишда ҳарорат таъсирида полимер қувур ўтказгичларнинг узунлиги сезиларли даражада ўзгаришини ҳисобга олиш ва уларни компенсациялаш учун тегишли чораларни кўриш лозим.
Suggestion to the documentListen to audioGet a link from a document element45. Қувур ўтказгич узунлигининг ҳарорат ўзгариши Δl катталиги қуйидаги формула билан аниқланиши керак:
Suggestion to the documentListen to audioGet a link from a document element
(7)Suggestion to the documentListen to audioGet a link from a document elementбу ерда:
Suggestion to the documentListen to audioGet a link from a document elementα — қувур материалининг иссиқда чизиқли кенгайиши коэффициенти, ℃ — 1;
Suggestion to the documentListen to audioGet a link from a document elementΔT — қувур ўтказгичнинг максимал ва минимал ҳароратлари ўртасидаги фарқ;
Suggestion to the documentListen to audioGet a link from a document elementL — қувур ўтказгичнинг узунлиги, m.
Suggestion to the documentListen to audioGet a link from a document element46. Ҳарорат ўзгаришида ҳарорат деформацияларни компенсациялашни ҳисобга олмаган ҳолда, қувур ўтказгичда ҳосил бўладиган бўйлама кучланишлар Nt, қуйидаги формула билан аниқланиши керак:
Suggestion to the documentListen to audioGet a link from a document element
, (8)Suggestion to the documentListen to audioGet a link from a document elementбу ерда:
Suggestion to the documentListen to audioGet a link from a document elementE0 — қувур материалининг эластик модули, МРа;
Suggestion to the documentListen to audioGet a link from a document elementF — қувур деворининг кўндаланг кесими майдони, m2.
Suggestion to the documentListen to audioGet a link from a document elementҚувур ўтказгичнинг ҳар қандай узунлигида ҳар қайси маҳкамланган қисмида ҳосил бўладиган ҳарорат кучланишлар ҳисобга олиниши лозим.
Suggestion to the documentListen to audioGet a link from a document element47. Бурилма (отвод)лар, ҳалқасимон, П-симон, силфонли компенсаторлар қувур ўтказгичлар учун асосий компенсацияловчи элементлар ҳисобланиши инобатга олиниши керак.
Suggestion to the documentListen to audioGet a link from a document element48. 90° бурчакли бурилманинг компенсациялаш қобилияти қуйидаги формула билан аниқланиши керак:
Suggestion to the documentListen to audioGet a link from a document element
(9)Suggestion to the documentListen to audioGet a link from a document elementбу ерда:
Suggestion to the documentListen to audioGet a link from a document elementΔlд — қувур ўтказгичнинг, ҳарорат таъсиридан бурилма ёрдамида компенсацияланиши мумкин бўлган, максимал йўл қўйилган бўйлама силжиши, m;
Suggestion to the documentListen to audioGet a link from a document elementl1 — бурилмага туташ қувур ўтказгичнинг қўзғалувчан таянчга бўлган тўғри участкаси узунлиги, m;
Suggestion to the documentListen to audioGet a link from a document elementr — бурилманинг букиш радиуси, m;
Suggestion to the documentListen to audioGet a link from a document elementD — қувурнинг ташқи диаметри, m;
Suggestion to the documentListen to audioGet a link from a document element[σ] — ҳисобий мустаҳкамлик, МРа;
Suggestion to the documentListen to audioGet a link from a document elementE0 — эластиклик модули, МРа.
Suggestion to the documentListen to audioGet a link from a document elementБукилган бурилма (тирсак) ва компенсаторнинг схемалари 4-расмда кўрсатилган.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document elementа — бурилма (тирсак); б – компенсатор.
Suggestion to the documentListen to audioGet a link from a document element4-расм. Эгилган бурилма (тирсак) ва компенсаторнинг схемалари
Suggestion to the documentListen to audioGet a link from a document element49. Бурилишлари бўлмаган катта узунликдаги қувур ўтказгичларнинг чизиқли компенсациясини таъминлаш учун ажралмайдиган уланишларга эга полимер қувур ўтказгичларда П-симон ёки ҳалқасимон компенсаторлар ўрнатилиши кўзда тутилиши керак.
Suggestion to the documentListen to audioGet a link from a document elementТекис асосга ётқизилган қувурларнинг чизиқли чўзилиши бўйлама эгилиш билан компенсацияланиши лозим. Бунда, текис асос кенглиги ҳароратнинг ўзгариши оқибатида қувур ўтказгичнинг эгилиши имконини таъминлаши керак.
Suggestion to the documentListen to audioGet a link from a document element50. П-симон компенсаторнинг компенсациялаш қобилияти қуйидаги формула билан аниқланиши лозим:
Suggestion to the documentListen to audioGet a link from a document element
(10)Suggestion to the documentListen to audioGet a link from a document elementбу ерда:
Suggestion to the documentListen to audioGet a link from a document elementΔl — компенсатор қабул қилиши мумкин бўлган ҳарорат таъсиридан қувур ўтказгичнинг йўл қўйилган максимал бўйлама ҳаракати, m;
Suggestion to the documentListen to audioGet a link from a document elementh — компенсаторнинг чиқиб туриши, m;
Suggestion to the documentListen to audioGet a link from a document elementr — компенсатор бурилмасининг эгилиш радиуси, m;
Suggestion to the documentListen to audioGet a link from a document elementа — компенсаторнинг тўғри участкаси узунлиги, m;
Suggestion to the documentListen to audioGet a link from a document elementD — қувурнинг ташқи диаметри, m;
Suggestion to the documentListen to audioGet a link from a document element[σ] — узоқ муддатли мустаҳкамлик шароитидан йўл қўйилган зўриқиш, МPа.
Suggestion to the documentListen to audioGet a link from a document element51. Компенсатор ўқидан қувур ўтказгичнинг қўзғалмас таянчни ўрнатиш ўқигача йўл қўйилган максимал масофа Lком, sm, қуйидаги формула бўйича ҳисобланиши керак:
Suggestion to the documentListen to audioGet a link from a document element

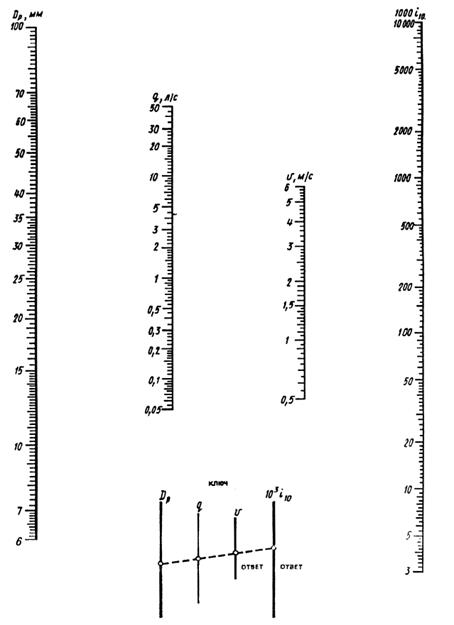

(11)Suggestion to the documentListen to audioGet a link from a document element52. Бурилма ўқидан қўзғалувчан таянчни ўрнатиш ўқигача бўлган масофа l (ушбу ШНҚнинг 5-расми) қуйидагига тенг қабул қилиниши керак:
Suggestion to the documentListen to audioGet a link from a document element

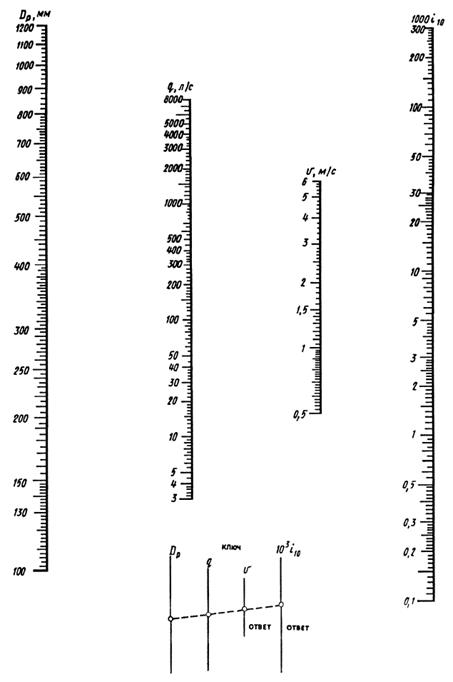

(12)Suggestion to the documentListen to audioGet a link from a document elementбу ерда:
Suggestion to the documentListen to audioGet a link from a document elementК — қуйидаги формула бўйича қувурларни полимер материали мустаҳкамлиги ва эластик хусусиятлари билан белгиланадиган коэффициент:
Suggestion to the documentListen to audioGet a link from a document element

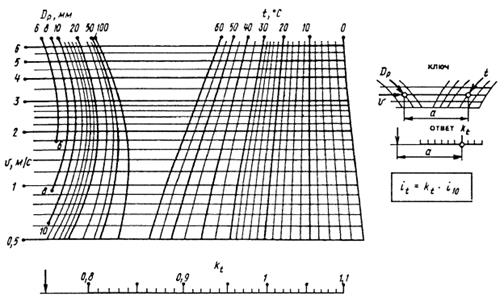

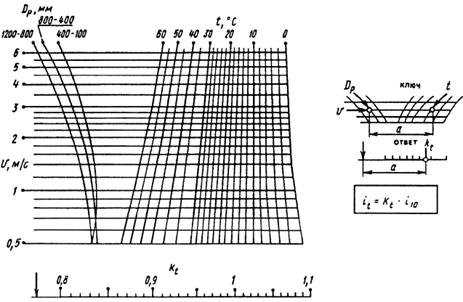

, (13)Suggestion to the documentListen to audioGet a link from a document elementбу ерда:
Suggestion to the documentListen to audioGet a link from a document elementσ — қувур материалининг ҳисобий мустаҳкамлиги, МРа.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element5-расм. П-симон, ҳалқасимон ва Г-симони компенсаторлар. Таянчларни жойлаштириш схемаси
Suggestion to the documentListen to audioGet a link from a document element53. Қўшимча бурилишлар, тушишлар ва кўтарилишларни киритиш орқали қувур ўтказгичларнинг компенсацияланиш қобилияти оширилишига йўл қўйилади.
Suggestion to the documentListen to audioGet a link from a document element54. Текис асосда «илон изи» кўринишида ётқизилган полимер қувурларнинг бўйлама эгилиши туфайли улардаги ҳарорат чизиқли чўзилиши компенсациясини таъминлаш мумкин. Бунда, асоснинг кенглиги ҳарорат ўзгариши натижасида қувур ўтказгичнинг эркин эгилиши учун имкон яратилиши керак.
Suggestion to the documentListen to audioGet a link from a document element55. Қувур ўтказгичларни Г, Z ва П-симон элементларининг компенсацияланиш қобилиятини оширишда қувур ўтказгични монтаж қилиш пайтида «чўзиш» (олдиндан зўриқтириш) усули қўлланилиши керак.
Suggestion to the documentListen to audioGet a link from a document element8-§. Қувурларнинг иссиқлик изолацияси
Suggestion to the documentListen to audioGet a link from a document element56. Полимер материаллардан иссиқ сув қувур ўтказгичлари (сув тарқатиш жиҳозларига уланишдан ташқари) иссиқлик изоляциясига эга бўлиши керак.
Suggestion to the documentListen to audioGet a link from a document element57. Қувур ўтказгичларнинг иссиқлик изоляцияси ШНҚ 2.04.14-22 га мувофиқ бажарилиши керак.
Suggestion to the documentListen to audioGet a link from a document elementҚувур ўтказгич учун материалнинг иссиқлик ўтказувчанлик коэффициенти 0,05 W/(m.℃) дан ошмаслиги, лекин иссиқлик изоляцияси қатламининг қалинлиги 10 mm дан кам бўлмаслиги лозим.
Suggestion to the documentListen to audioGet a link from a document element5-боб. Биноларнинг ички оқова сувларни чиқариб юбориш ва ёғин сувларини оқизиш қувурларини лойиҳалаш
Suggestion to the documentListen to audioGet a link from a document element1-§. Умумий талаблар
Suggestion to the documentListen to audioGet a link from a document element58. Биноларнинг ички оқова сувларни чиқариб юбориш тизимлари камида 75℃ доимий ҳароратдаги оқова сувларни ҳамда қисқа вақт ичида (камида 1 min) камида 90℃ ҳароратдаги оқова сувларни ташишга мўлжалланган оқова сувларни чиқариб юбориш қувурларидан лойиҳаланиши лозим.
Suggestion to the documentListen to audioGet a link from a document element59. Оқова сувларни чиқариб юбориш тизимини лойиҳалашда турли хилдаги полимер қувурлар ва бириктирувчи қисмларнинг қўлланилишига йўл қўйилмайди.
Suggestion to the documentListen to audioGet a link from a document element60. Ёғин сувларини оқизиш учун ички қувурлар бино баландлиги 10 m гача бўлганда босимсиз қувурлардан, 10 m дан юқори бўлганда эса босимга чидамли қувурлардан бажарилиши лозим.
Suggestion to the documentListen to audioGet a link from a document element61. Полимер материаллардан оқова сувларни чиқариб юбориш ва ёғин сувларини оқизиш тик қувурлари яширин усулда — шахталар, қутилар, жўяклар ва шу кабиларда ётқизилиши керак.
Suggestion to the documentListen to audioGet a link from a document elementБиноларнинг ертўлаларида (ишлаб чиқариш, омбор ёки хизмат хоналари учун жиҳозланмаган), чордоқларида ва санитария хоналарида оқова сувларни чиқариб юбориш ва ёғин сувларини оқизиш қувурларини очиқ ҳолда ётқизилишига йўл қўйилади.
Suggestion to the documentListen to audioGet a link from a document element62. Оқова сувларни чиқариб юбориш қувур ўтказгичлари яширин ётқизилганда, уларда ревизиялар ўрнатиладиган ҳамда тозалаш жойларида люклар, эшикчалар, ечиб олинадиган панеллар, панжаралар ва бошқаларни ўрнатиш орқали қулай етиб олиш имкони таъминланиши лозим.
Suggestion to the documentListen to audioGet a link from a document element63. Оқова сувларни чиқариб юбориш қувурлари ва бириктирувчи қисмларининг диаметри ташқи диаметри бўйича унификацияланиши лозим: 32, 40, 50, 75, 90, 110 ва 160 mm.
Suggestion to the documentListen to audioGet a link from a document elementҚувурлар ва бириктирувчи қисмларнинг деворлари қалинлиги полимер материал турига боғлиқ бўлиши керак.
Suggestion to the documentListen to audioGet a link from a document element2-§. Қувурларни улаш турлари ва усуллари
Suggestion to the documentListen to audioGet a link from a document element64. Биноларнинг ички оқова сувларни чиқариб юбориш тизимлари учун қувурлар зичлаштирувчи ҳалқалар ёрдамида карнайсимон бўғинлар орқали, ПВХ қувурлари эса қўшимча равишда елимлаш билан уланиши керак.
Suggestion to the documentListen to audioGet a link from a document element65. Полимер қувур ўтказгичларнинг чўян ва пўлат қувурларга ўтиш ёки ускуналарга улаш жойларида фланецли уланишлар ишлатилиши лозим.
Suggestion to the documentListen to audioGet a link from a document element66. Бурилма қувур ўтказгичлар тик қувурларга зичлаштирувчи ҳалқалар билан карнайсимон учларга уланиши керак.
Suggestion to the documentListen to audioGet a link from a document elementСиллиқ қувурларни бир-бирига улашда иккита карнайсимон учли муфталардан фойдаланишга йўл қўйилади, бунда муфталарни таянчларга маҳкамлаш лозим.
Suggestion to the documentListen to audioGet a link from a document element67. Чўян деталларнинг силлиқ учлари (траплар, воронкалар ва шу каби) полимер материаллардан қувурларга зичлаштирувчи ҳалқалар ёки манжеталар ёрдамида бириктирувчи карнайсимон қувурлар орқали уланиши керак. Бунда, ишчи сиртларида бурма ёки ғоваклари бўлмаган чўян деталлардан фойдаланиш лозим.
Suggestion to the documentListen to audioGet a link from a document element68. Полимер материаллардан оқова сувларни чиқариб юбориш қувурларининг силлиқ учлари бир хил диаметрли чўяндан оқова сувларни чиқариб юбориш қувурининг карнайсимон учига махсус зичлаштирувчи ҳалқалар ёки манжеталар ёрдамида уланиши лозим.
Suggestion to the documentListen to audioGet a link from a document element3-§. Қувурларни ётқизиш
Suggestion to the documentListen to audioGet a link from a document element69. Оқова сувларни чиқариб юбориш тик қувурлари коммуникация шахталари, штробалар, каналлар ёки қутиларда ётқизилганда уларга етиб олишни (киришни) таъминлайдиган ўраб турувчи конструкциялар ШНҚ 2.04.01-22 га мувофиқ бажарилиши керак.
Suggestion to the documentListen to audioGet a link from a document element70. Тик қувурларнинг ораёпма плиталаридан ўтиш жойларини цементли қоришмалар билан ораёпманинг бутун қалинлиги бўйича ёпишга йўл қўйилади.
Suggestion to the documentListen to audioGet a link from a document elementҚувурларни ораёпма плиталаридан ўтиш жойлари гидроизоляцион материал билан бўшлиқсиз ўралган бўлиши керак.
Suggestion to the documentListen to audioGet a link from a document elementКўп қаватли биноларда қаватлараро ёнғин тарқалишини олдини олиш мақсадида полимер қувурларнинг шифтлар орқали ўтиш жойларида ёнғин таъсирида кўпчиб шишадиган ёнғиндан ҳимояловчи муфталар ўрнатилиши керак.
Suggestion to the documentListen to audioGet a link from a document element71. Қувурлар қурилиш конструкциялари юзасига жипсланган бўлмаслиги керак. Қувурлар ва қурилиш конструкциялари орасидаги масофа камида 20 mm бўлиши лозим.
Suggestion to the documentListen to audioGet a link from a document element72. Пайвандланган ва ёпиштирилган уланиш бўғинларидан фойдаланганда қувур ўтказгичларнинг ҳарорат чўзилишини қувурларни зичлаштирувчи ҳалқалар билан оддий ёки узайтирилган (компенсацияловчи) карнайсимон учларга ўрнатиш орқали компенсация қилиш лозим.
Suggestion to the documentListen to audioGet a link from a document element73. Санитария-техника жиҳозларини улардан зўриқишларни қувур ўтказгичларга ўтказмаган ҳолда, қурилиш конструкцияларига қаттиқ ва мустаҳкам маҳкамлаш лозим.
Suggestion to the documentListen to audioGet a link from a document element4-§. Қувур ўтказгичларнинг гидравликасини ҳисоблаш
Suggestion to the documentListen to audioGet a link from a document element74. Оқова сувларни чиқариб юбориш тик қувурининг диаметри ушбу қувурга уланган санитария-техника жиҳозларини гидротўсиқ (затвор)ларининг ишдан чиқишига қарши барқарорлик ҳолатидан келиб чиқиб, сув оқимининг ўтишини таъминлаш учун ҳисобланади. Бунда, тик қувурда ҳосил бўладиган ҳаво босимининг пасайиши қиймати гидротўсиқларнинг минимал баландлигидан катта бўлмаслиги лозим.
Suggestion to the documentListen to audioGet a link from a document elementБарча бурилма оқова сувларни чиқариб юбориш қувур ўтказгичлари ҳисобланган оқова сув оқими тезлигида улар босимсиз (эркин) оқим режимида ишлаши учун ҳисобланиши керак.
Suggestion to the documentListen to audioGet a link from a document elementЁғин сувлари учун тик қувурлар ва унга уланишлар қувур баландлигига тенг бўлган сув босимида сув ўтказмайдиган (герметик) бўлиши ва тиқилиб қолганда ёки тошиб тўлганда мустаҳкам бўлиши керак.
Suggestion to the documentListen to audioGet a link from a document element75. Шамоллатиладиган ва шамоллатилмайдиган оқова сувларни чиқариб юбориш тик қувурларида ҳаво босимининг йўл қўйилган камайиш қиймати 0,9 hз дан ошмаслиги керак.
Suggestion to the documentListen to audioGet a link from a document elementБу ерда:
Suggestion to the documentListen to audioGet a link from a document elementhз — оқова сувларни чиқариб юбориш тик қувурига уланган санитария-техника жиҳозларининг энг кичик гидротўсиғининг баландлиги.
Suggestion to the documentListen to audioGet a link from a document element76. Шамоллатиладиган оқова сувларни чиқариб юбориш тик қувурида ҳаво босими пасайиши қиймати қуйидаги формула билан аниқланиши керак:
Suggestion to the documentListen to audioGet a link from a document element
(14)Suggestion to the documentListen to audioGet a link from a document elementбу ерда:
Suggestion to the documentListen to audioGet a link from a document elementΔp — тик қувурдаги ҳаво босими пасайиши қиймати, mm сув. устуни;
Suggestion to the documentListen to audioGet a link from a document elementqs — оқова сувларининг ҳисобий миқдори, ms;
Suggestion to the documentListen to audioGet a link from a document elementα0 — ҳар қаватдаги бурилмаларнинг тик қувурга уланиш бурчаги, град;
Suggestion to the documentListen to audioGet a link from a document elementDст — тик қувурнинг (ички) диаметри, m;
Suggestion to the documentListen to audioGet a link from a document elementdотв — қаватлардаги бурилмалар диаметри, m;
Suggestion to the documentListen to audioGet a link from a document elementLст — тик қувурнинг ишчи баландлиги, m.
Suggestion to the documentListen to audioGet a link from a document element90Dст > Lст да 90Dст = Lст деб қабул қилиниши керак.
Suggestion to the documentListen to audioGet a link from a document element77. Шамоллатилмайдиган оқова сувларни чиқариб юбориш тик қувурида ҳаво босими пасайиши қиймати қуйидаги формула билан аниқланиши керак:
Suggestion to the documentListen to audioGet a link from a document element
, (15)Suggestion to the documentListen to audioGet a link from a document elementбу ерда:
Suggestion to the documentListen to audioGet a link from a document elementVсм — сув-ҳаво аралашмасининг тезлиги, m/s, қуйидаги формула билан аниқланади:
Suggestion to the documentListen to audioGet a link from a document element
, (16)Suggestion to the documentListen to audioGet a link from a document elementбу ерда:
Suggestion to the documentListen to audioGet a link from a document elementQв — юқоридан пастга ҳаракатланаётган оқова сувларининг ўзи билан тик қувурга тортиб кетадиган ҳавонинг миқдори, m3/s, қуйидаги формула билан аниқланиши керак:
Suggestion to the documentListen to audioGet a link from a document element
, (17)Suggestion to the documentListen to audioGet a link from a document elementω — тик қувурнинг кўндаланг кесими майдони, m2.
Suggestion to the documentListen to audioGet a link from a document element90Dст > Lст да 90Dст = Lст деб қабул қилиниши керак.
Suggestion to the documentListen to audioGet a link from a document element78. Ўзиоқар қувур ўтказгичнинг нишаби қуйидаги формулага асосан аниқланиши керак:
Suggestion to the documentListen to audioGet a link from a document element
, (18)Suggestion to the documentListen to audioGet a link from a document elementбу ерда:
Suggestion to the documentListen to audioGet a link from a document elementλs — қувур ўтказгич (канал)нинг гидравлик қаршилиги коэффициенти;
Suggestion to the documentListen to audioGet a link from a document elementV — суюқлик оқимининг ўртача тезлиги, m/s;
Suggestion to the documentListen to audioGet a link from a document elementg — эркин тушиш тезланиши, m/s2;
Suggestion to the documentListen to audioGet a link from a document elementRs — оқимнинг гидравлик радиуси, m;
Suggestion to the documentListen to audioGet a link from a document elementbs — суюқликнинг турбулент оқими режимини тавсифловчи ўлчовсиз кўрсаткич — ўтиш (bs < 2) ёки квадратик (bs = 2). bs > 2 бўлганда bs = 2 деб олиниши керак.
Suggestion to the documentListen to audioGet a link from a document element
, (19)Suggestion to the documentListen to audioGet a link from a document elementбу ерда:
Suggestion to the documentListen to audioGet a link from a document elementа — Кэ га боғлиқ бўлган эмпирик даражанинг кўрсаткичи,
Suggestion to the documentListen to audioGet a link from a document element
, (20)Suggestion to the documentListen to audioGet a link from a document element
, (21)Suggestion to the documentListen to audioGet a link from a document elementРейнолдс сони Reкв қуйидаги формулага асосан аниқланиши керак:
Suggestion to the documentListen to audioGet a link from a document element
, (22)Suggestion to the documentListen to audioGet a link from a document elementРейнолдс сони Reф қуйидаги формула билан аниқланади:
Suggestion to the documentListen to audioGet a link from a document element
, (23)Suggestion to the documentListen to audioGet a link from a document elementбу ерда:
Suggestion to the documentListen to audioGet a link from a document elementν — суюқликнинг кинематик ёпишқоқлиги коэффициенти, m2/s. Маиший оқова сувлари учун ν = 1,49 • 10 — 6 m2/s га тенг деб олиш керак.
Suggestion to the documentListen to audioGet a link from a document elementҚувур ўтказгич тўлиқ тўлдирилмаганда суюқлик оқимининг ўртача тезлиги Vн қуйидагига тенг бўлади:
Suggestion to the documentListen to audioGet a link from a document element
, (24)Suggestion to the documentListen to audioGet a link from a document elementбу ерда:
Suggestion to the documentListen to audioGet a link from a document elementVп — қувур ўтказгич тўлиқ тўлдирилганда суюқлик оқимининг ўртача тезлиги, m/s;
Suggestion to the documentListen to audioGet a link from a document elementRsн, Rsп — қувур ўтказгич қисман ва тўлиқ тўлдирилганда гидравлик радиуслар, m.
Suggestion to the documentListen to audioGet a link from a document element79. Суюқлик оқими (сарфи) qs га қуйидагига тенг бўлади:
Suggestion to the documentListen to audioGet a link from a document element
, (25)Suggestion to the documentListen to audioGet a link from a document elementбу ерда:
Suggestion to the documentListen to audioGet a link from a document elementω — қувур ўтказгичнинг маълум бир қисми тўлдирилганда суюқлик оқимининг жонли кесими, m2, қуйидагига тенг бўлади: ω = Kωd2.
Suggestion to the documentListen to audioGet a link from a document elemenths/d, Rs, Rsн/Rsп, Kω қийматлари қуйидаги 3-жадвалга асосан қабул қилиниши керак.

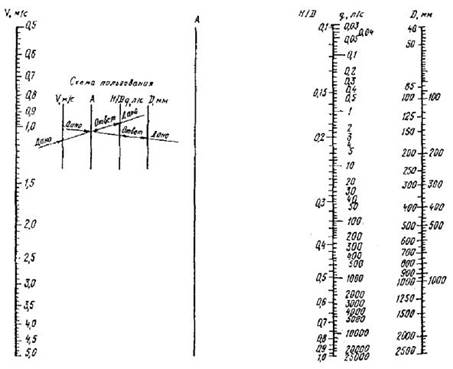

Suggestion to the documentListen to audioGet a link from a document element3-жадвал | |||
Қувур ўтказгичнинг тўлдирилиши, hs/d | Гидравлик радиуснинг қиймати, Rs | Гидравлик радиусларнинг нисбати, Rsн/Rsп | Kω |
0,1 | 0,0635 | 0,2540 | 0,0409 |
0,2 | 0,1206 | 0,4824 | 0,1118 |
0,3 | 0,1709 | 0,6836 | 0,1982 |
0,4 | 0,2142 | 0,8568 | 0,2934 |
0,5 | 0,2500 | 1,0000 | 0,3927 |
0,6 | 0,2776 | 1,1104 | 0,4920 |
0,7 | 0,2962 | 1,1848 | 0,5872 |
0,8 | 0,3042 | 1,2168 | 0,6736 |
0,9 | 0,2980 | 1,1920 | 0,7445 |
1,0 | 0,2500 | 1,0000 | 0,7854 |
Suggestion to the documentListen to audioGet a link from a document element80. Босимсиз (ўзиоқар) қувур ўтказгич диаметрини унинг тўлдирилиши ва оқова суюқлик миқдорига (оқими сарфига) қараб, ушбу ШНҚнинг 6-иловасида келтирилган номограмма бўйича аниқлашга йўл қўйилади.
Suggestion to the documentListen to audioGet a link from a document element5-§. Таянчлар ва маҳкамлагичлар
Suggestion to the documentListen to audioGet a link from a document element81. Оқова сувларни чиқариб юбориш ва ёғин сувлари учун тик қувурлар лойиҳада кўрсатилган жойларда қуйидаги талабларга риоя қилган ҳолда маҳкамланиши керак:
Suggestion to the documentListen to audioGet a link from a document elementмаҳкамлагичлар қувур ўтказгич узайтирилганда ҳосил бўладиган кучланишларни компенсатор сифатида фойдаланиладиган уланишлар томон йўналтириши;
Suggestion to the documentListen to audioGet a link from a document elementмаҳкамлагичлар қувур ўтказгичларнинг карнайсимон учларига яқин жойда ўрнатилиши;
Suggestion to the documentListen to audioGet a link from a document elementмаҳкамлагичлар қувур ўтказгич қисмларининг нишабини ва бир ўқдалигини таъминлаши;
Suggestion to the documentListen to audioGet a link from a document elementқувурнинг силлиқ учига ўрнатилган маҳкамлагичлар қувур ўтказгичнинг ҳисобланган ҳарорат чўзилишини таъминлаши;
Suggestion to the documentListen to audioGet a link from a document elementдиаметри 50 mm гача ва 110 mm гача бўлган, ҳалқалар ёрдамида уланган қувур ўтказгичлар учун маҳкамлагичлар орасидаги масофа қувур материалига қараб олиниши, лекин 10D дан, вертикал қувурлар учун — 20D дан ошмаслиги керак, бу ерда D — қувурнинг ташқи диаметри;
Suggestion to the documentListen to audioGet a link from a document elementмаҳкамлагичлар бириктирувчи қисмларга ўрнатилганда қувурларнинг ҳарорат чўзилишини компенсациялаш учун масофа таъминланиши;
Suggestion to the documentListen to audioGet a link from a document elementмаҳкамлагични бириктирувчи қисмларга ўрнатиш имкони бўлмаса, бириктирувчи қисмлар қувур чўзилишини таъминлайдиган масофада хомутлар билан маҳкамланиши.
Suggestion to the documentListen to audioGet a link from a document element82. Қувур ўтказгичнинг вертикал қисмларида маҳкамлагичлар карнайсимон учларнинг остида, унитаз ва трапларга улаш учун қўлланиладиган қувурларнинг устида ўрнатилиши керак.
Suggestion to the documentListen to audioGet a link from a document elementГидротўсиқлардан чиқадиган бурилмаларда маҳкамлагичлар ўрнатилишига йўл қўйилмайди.
Suggestion to the documentListen to audioGet a link from a document element83. Қувур ўтказгичларни ётқизиш ва маҳкамлагичларни ўрнатишдан аввал санитария-техника жиҳозлар, сувни чиқарувчи воронкалар ва оқова сувларни қабул қилувчи бошқа мосламалар қурилиш конструкцияларига маҳкам ўрнатилиши лозим.
Suggestion to the documentListen to audioGet a link from a document elementМеталлдан бириктирувчи қисмлар юкламаларни қувурларга ўтказишни истисно қиладиган мустақил маҳкамлагичларга эга бўлиши керак.
Suggestion to the documentListen to audioGet a link from a document element84. Қувур ўтказгичларнинг фланецли уланишларини йиғишда фланецларнинг қийшайишларини бартараф этиш учун болтларни нотекис таранглаш ҳамда фланецлар орасидаги бўшлиқларни бартараф этиш учун понасимон қистирмалар ва шайбалардан фойдаланишга йўл қўйилмайди.
Suggestion to the documentListen to audioGet a link from a document element85. Полимер қувур ўтказгичлар яширин усулда ётқизилганда, жўяк (канал)ларнинг ички юзасида қаттиқ ва ўткир бўртмалар бўлмаслиги лозим.
Suggestion to the documentListen to audioGet a link from a document element86. Резьбали уланишларни йиғишда металл ва пластмасса деталлари бир ўқда жойлаштирилиши лозим.
Suggestion to the documentListen to audioGet a link from a document elementДеталларнинг резьбалари сирти текис, тоза ва бурмаларсиз бўлиши керак.
Suggestion to the documentListen to audioGet a link from a document element6-боб. Ташқи сув таъминоти қувур ўтказгичларини лойиҳалаш
Suggestion to the documentListen to audioGet a link from a document element1-§. Умумий талаблар
Suggestion to the documentListen to audioGet a link from a document element87. Ташқи сув таъминоти қувур ўтказгичлари учун полимер материаллардан ишлаб чиқилган босимга чидамли қувурларни танлашда иқлим шароитлари ва техник-иқтисодий баҳолаш натижалари ҳисобга олиниши лозим.
Suggestion to the documentListen to audioGet a link from a document element88. Қувурлар ҳисоблаш йўли билан танланади ва ташқи сув таъминоти учун «C» (PN-6) ва ундан юқори турдаги қувурлардан фойдаланиш лозим.
Suggestion to the documentListen to audioGet a link from a document element2-§. Қувурларни улаш
Suggestion to the documentListen to audioGet a link from a document element89. Полимер қувурларни улаш учун полимер бириктирувчи қисмлардан фойдаланиш лозим. Махсус металл бириктирувчи қисмлардан фойдаланишга йўл қўйилади.
Suggestion to the documentListen to audioGet a link from a document element90. Диаметри 110 mm гача бўлган полиолефин қувурларни улаш учун пайвандлаш усулини қўллаш лозим.
Suggestion to the documentListen to audioGet a link from a document elementПВХ, шиша толали ва базальт пластмассалардан қувурларни профилланган резинали ҳалқалар билан зичлаштирилган карнайсимон учлар (бўғинлар)да ёки елимлаш усулида уланиши керак.
Suggestion to the documentListen to audioGet a link from a document element91. Полимер қувурларни арматура ва металл қувурларга улаш учун пластик бўйинбоғ (втулка)лар ва бўш металл фланец (гардиш)лардан ёки ажралмайдиган пластик-металл уланишлардан фойдаланиш керак.
Suggestion to the documentListen to audioGet a link from a document element3-§. Қувур ўтказгичларни ётқизиш
Suggestion to the documentListen to audioGet a link from a document element92. Сув қувури трассаси ШНҚ 2.04.02-19 га мувофиқ, ётқизиш усулини (тупроқда, коллекторларда, ўтмайдиган каналларда, реконструкция қилинган қувурларда) ҳисобга олган ҳолда, маҳаллий шароит ва техник-иқтисодий ҳисоб-китоб натижаларидан келиб чиқиб белгиланиши керак.
Suggestion to the documentListen to audioGet a link from a document element93. Янги қуриладиган қувур ўтказгичларни тупроқда ётқизилишига устуворлик бериш лозим.
Suggestion to the documentListen to audioGet a link from a document element94. Қувурни минимал радиусда r эгиш ҳисобига трассани буриш имкониятидан фойдаланиш лозим:
Suggestion to the documentListen to audioGet a link from a document element
(26)Suggestion to the documentListen to audioGet a link from a document elementбу ерда:
Suggestion to the documentListen to audioGet a link from a document elementE0 — полимернинг чўзилишдаги эластиклик модули, МРа;
Suggestion to the documentListen to audioGet a link from a document elementD — қувурларнинг ташқи диаметри, mm;
Suggestion to the documentListen to audioGet a link from a document elementσ — чўзилишдаги қувур материали учун ҳисобий мустаҳкамлик (оқувчанлик чегараси), МРа.
Suggestion to the documentListen to audioGet a link from a document element95. Қувур трассаси бурилишини зичлаштирувчи ҳалқалар билан карнайсимон учларга уланган қувурларнинг ўқларини бир-бирига нисбатан 2° гача бурчак остида оғдириш ҳисобига амалга оширишга йўл қўйилади.
Suggestion to the documentListen to audioGet a link from a document element96. Полимер сув қувурининг минимал ётқизиш чуқурлиги қуйидагича қабул қилиниши керак:
Suggestion to the documentListen to audioGet a link from a document elementқувурнинг пастки сиритгача — нолга тенг ҳарорат ер қаърига кириб борадиган ҳисобий чуқурлигидан 0,5 m га кўпроқ (ШНҚ 2.04.02-19 га мувофиқ);
Suggestion to the documentListen to audioGet a link from a document elementқувурнинг юқори сиртигача — қурилиш майдончасида тупроқнинг музлаш чуқурлигидан 0,5 m га кўпроқ.
Suggestion to the documentListen to audioGet a link from a document elementТранспортнинг ҳаракати жадал бўлган жойларда ётқизиладиган қувурнинг юқори қисмигача минимал чуқурлик камида 1 m, транспорт ҳаракати кам бўлган жойларда эса камида 0,7 m бўлиши керак.
Suggestion to the documentListen to audioGet a link from a document element97. Транспорт воситасидан юк тушмайдиган жойларда қувур мустаҳкамлиги таъминланганда сув тармоқларининг минимал чуқурлиги камида 1,0 m бўлиши керак.
Suggestion to the documentListen to audioGet a link from a document element98. Сув тармоғининг бошқа коммуникация тармоқлари ҳамда автомобиль ва темир йўллари билан кесишмалари ШНҚ 2.04.02-19 га мувофиқ ғилоф (футляр)ларда амалга оширилиши лозим.
Suggestion to the documentListen to audioGet a link from a document elementҒилофнинг кесишган иншоотдан ташқарига чиқадиган учлари узунлиги камида 1,5 m бўлиши керак. Ғилофнинг ички диаметри қувурнинг ташқи диаметридан 200 mm каттароқ бўлиши керак.
Suggestion to the documentListen to audioGet a link from a document element99. Полимер қувурли сув тармоқлари оқова сувларни чиқариб юбориш қувурлари билан (вертикаллик бўйича) 0,4 m дан кам масофада кесишганда ғилофларда лойиҳаланиши лозим.
Suggestion to the documentListen to audioGet a link from a document elementҒилофнинг четидан қувурларнинг ўзаро кесишмасигача бўлган масофа ҳар бир тарафига — лойли тупроқларда камида 5 m, йирик тошли ва қумли тупроқларда эса 10 m бўлиши керак.
Suggestion to the documentListen to audioGet a link from a document element100. Пластик қувурларни бошқа материалли (пўлат, чўян, асбест-цемент ва шу кабилар) қувурлар билан уланмаларини 4 — 6 mm қалинликдаги эластик (резина) қистирмалар билан, ажраладиган бириктирувчи қисмлар (фланец) ёрдамида амалга ошириш лозим. Ерости ётқизишда бундай уланишлар қудуқларнинг ичида ўрнатилиши керак.
Suggestion to the documentListen to audioGet a link from a document elementГеологик шароитлардан келиб чиқиб, коррозиядан ҳимоялаш чораларини кўрган ҳолда (масалан, уланишни битум-резинали (совуқ) мастика билан қоплаш орқали), фланецли уланишларни тўғридан-тўғри ерга ётқизишга йўл қўйилади.
Suggestion to the documentListen to audioGet a link from a document element101. Пластмасса қувур ўтказгичлар бино ва иншоотлар конструкциялари билан кесишиш жойларида (масалан, бино шифти, девори, пойдевори ёки қудуқ девори) пўлат ёки пластмасса ғилофлари кўзда тутилиши лозим.
Suggestion to the documentListen to audioGet a link from a document elementҒилофларнинг ёнғин-техник кўрсаткичлари улар кесиб ўтадиган конструкцияларнинг оловбардошлилик ва ёнғин хавфлилиги чегаралардан паст бўлмаслиги керак.
Suggestion to the documentListen to audioGet a link from a document elementҒилоф ва қувур ўтказгич орасидаги бўшлиқ сув ўтказмайдиган эластик материаллар билан тўлдирилиши керак.
Suggestion to the documentListen to audioGet a link from a document element102. Қувурларни тонелларда (коммуникация коллекторларида) ётқизилиши ШНҚ 2.04.02-19 га мувофиқ бажарилиши керак. Бунда, электр сим ва кабеллари полимер қувур ўтказгичлар устида ётқизилиши ва конструктив жиҳатдан ажратилган бўлиши керак.
Suggestion to the documentListen to audioGet a link from a document element103. Арматурани қудуқ, тоннель ёки каналнинг деворига ёки тубига маҳкамлаш анкер болтлари ва хомутлар ёрдамида ёки бетонлаш йўли билан амалга оширилиши керак.
Suggestion to the documentListen to audioGet a link from a document element4-§. Қувур ўтказгичларнинг мустаҳкамлигини ҳисоблаш
Suggestion to the documentListen to audioGet a link from a document element104. Қувур ўтказгичларнинг мустаҳкамлиги мазкур ШНҚнинг 7-иловаси бўйича ҳисобланиши керак.
Suggestion to the documentListen to audioGet a link from a document element5-§. Қувур ўтказгичларнинг гидравликасини ҳисоблаш
Suggestion to the documentListen to audioGet a link from a document element105. Ташқи сув таъминоти қувур ўтказгичларнинг гидравликаси ушбу ШНҚнинг 4-боби 5-параграфида келтирилган усулдан фойдаланиб ҳисобланиши керак.
Suggestion to the documentListen to audioGet a link from a document element6-§. Қувурларнинг ҳарорат чўзилишини компенсациялаш
Suggestion to the documentListen to audioGet a link from a document element106. Ер остида ётқизиладиган, зичлаштирувчи ҳалқалар билан карнайсимон учларга уланадиган совуқ сув қувурларида ҳарорат чўзилишлари карнайсимон учлари ёрдамида компенсациялашни таъминлаш лозим.
Suggestion to the documentListen to audioGet a link from a document element107. Тупроқнинг қувурни сиқиб қолиш хусусиятини инобатга олиб, пайвандланган ёки бошқа ажралмайдиган уланишлари бўлган, ер остига ётқизиладиган сув қувурларда махсус компенсация чораларини амалга ошириш талаб қилинмайди.
Suggestion to the documentListen to audioGet a link from a document element108. Сув қувурлари каналларда ётқизилганда ушбу ШНҚнинг 4-боби 7-параграфига мувофиқ қувур чўзилишини компенсациялаш бўйича ҳисоблар амалга оширилиши керак.
Suggestion to the documentListen to audioGet a link from a document element109. Каналларга ёки тоннелларга, шунингдек ер юзасига ёки ер устидаги таянчларга ётқизиладиган, ажралмайдиган уланишга эга қувурлар учун чизиқли чўзилиш компенсацияси ушбу ШНҚнинг 4-боби 7-параграфида назарда тутилган маҳкамлагичлар ва махсус компенсацияловчи элементларни жойлаштириш ёрдамида амалга оширилиши керак.
Suggestion to the documentListen to audioGet a link from a document element110. Ажралмайдиган уланишлари бўлган полимер қувурлар горизонтал ҳолатда ётқизилганда, шунингдек уларни канал ёки тоннелларда ётқизилганда таянчлар орасидаги масофалар мазкур ШНҚнинг 5-иловасида келтирилган 11-жадвалига мувофиқ олиниши керак.
Suggestion to the documentListen to audioGet a link from a document elementҚувурларнинг резинали ҳалқалар билан зичлаштирилган карнайсимон учларга уланган бўғинлар таянчларда жойлашган бўлса, маҳкамлагичлар орасидаги масофалар мазкур ШНҚнинг 5-иловасида келтирилган 12-жадвали бўйича, уланган бўғинлар таянчлар орасида жойлашганда эса ушбу жадвалда келтирилган масофалар 30 фоизга камайтириб олиниши керак.
Suggestion to the documentListen to audioGet a link from a document elementЕ, ЎЕ ва Ў турдаги ПВХ қувурлар учун таянчлар орасидаги масофалар мос равишда ЎЕ, Ў ва О турдаги ПВП ва ПП қувурлари билан бир хил қабул қилиниши керак.
Suggestion to the documentListen to audioGet a link from a document element111. Полимер қувурларни ажралмайдиган уланишлар билан вертикал ҳолатда ётқизишда маҳкамлагичлар орасидаги масофалар мазкур ШНҚнинг 5-иловасидаги 5.2-жадвалига мувофиқ олиниши керак.
Suggestion to the documentListen to audioGet a link from a document element7-боб. Ташқи оқова сувларни чиқариб юбориш, ёғин сувларини оқизиш ва дренаж қувурларини лойиҳалаш
Suggestion to the documentListen to audioGet a link from a document element1-§. Умумий талаблар
Suggestion to the documentListen to audioGet a link from a document element112. Ташқи оқова сувларни чиқариб юбориш, ёғин сувларини оқизиш ва дренаж қувурлари ШНҚ 2.04.03-24 га мувофиқ лойиҳалаштирилиши лозим.
Suggestion to the documentListen to audioGet a link from a document element113. Ташқи оқова сувларни чиқариб юбориш, ёғин сувларини оқизиш ва дренажлар учун қувурларни танлашда оқова сувларининг таркиби ва ишчи ҳарорати, шунингдек гидравлик ва мустаҳкамлик бўйича ҳисоб-китоблар инобатга олиниши керак.
Suggestion to the documentListen to audioGet a link from a document element114. Ўзиоқар оқова сувларни чиқариб юбориш тармоқларида ушбу мақсадлар учун махсус мўлжалланган қувурлардан фойдаланиш лозим. Босимли қувурлар ҳисоб-китоблар билан асосланган ҳолда қўлланиши лозим.
Suggestion to the documentListen to audioGet a link from a document element2-§. Қувурларнинг таснифи
Suggestion to the documentListen to audioGet a link from a document element115. Босимсиз оқова сувларни чиқариб юбориш тармоқлар учун силлиқ қувурлар ташқи диаметр бўйича унификацияланади, бундан шиша ва базальт толали пластмасса қувурлар мустасно.
Suggestion to the documentListen to audioGet a link from a document elementҚувурлар уларнинг қобиғи ҳалқаси қаттиқлигига қараб «қаттиқ бўлмаган», «ярим қаттиқ» ва «қаттиқ» синфларига бўлинади. Қувурларнинг синфлари ушбу ШНҚнинг 2-иловасида келтирилган.
Suggestion to the documentListen to audioGet a link from a document element3-§. Қувурларнинг уланиши
Suggestion to the documentListen to audioGet a link from a document element116. Ўзиоқар оқова сувларни чиқариб юбориш қувур ўтказгичларида ҳам ажраладиган, ҳам ажралмайдиган уланишларни кўзда тутиш лозим.
Suggestion to the documentListen to audioGet a link from a document element117. Ажраладиган уланишлар сифатида турли хилдаги профилланган ҳалқалар билан зичлаштирилган карнайсимон учлар (бўғинлар)дан фойдаланиш керак.
Suggestion to the documentListen to audioGet a link from a document element118. Қувурларни улаш усуллари ушбу ШНҚнинг 4-бобидаги 3-параграфига асосан қабул қилиниши керак.
Suggestion to the documentListen to audioGet a link from a document element119. Босимли оқова сувларни чиқариб юбориш қувур ўтказичларида асосан ажралмайдиган уланишлардан (бир-бирига ёпиштириш ёки пайвандлаш) фойдаланиш лозим.
Suggestion to the documentListen to audioGet a link from a document element120. Босимли оқова сувларни чиқариб юбориш қувур ўтказичларида ажраладиган уланишлар (фланец, муфта ва шу каби), қоида тариқасида қувурларни ускуна ва жиҳозларга улаш жойларида ишлатилиши керак.
Suggestion to the documentListen to audioGet a link from a document element4-§. Қувур ўтказгичларни ётқизиш
Suggestion to the documentListen to audioGet a link from a document element121. Ташқи оқова сувларни чиқариб юбориш трассалари ШНҚ 2.04.03-24 ни ҳисобга олган ҳолда танланиши лозим.
Suggestion to the documentListen to audioGet a link from a document element122. Ўзиоқар оқова сувларни чиқариб юбориш қувур ўтказгичлари фақат тўғри чизиқли ва текис ётқизилиши керак. Қувур ўтказгичларнинг диаметри ва йўналиши фақат қудуқларда ўзгартирилишига йўл қўйилади.
Suggestion to the documentListen to audioGet a link from a document elementБосимли оқова сувларни чиқариб юбориш тизимлари ушбу ШНҚнинг 4-бобига мувофиқ лойиҳаланиши лозим.
Suggestion to the documentListen to audioGet a link from a document element123. Ташқи юкларнинг таъсири остида бўлган полимер қувурлар учун тупроқ қаршилигини инобатга олган ҳолда қувурлар кесимининг деформацияси (диаметрнинг вертикал қисқариши) ҳисоблаб чиқилиши лозим.
Suggestion to the documentListen to audioGet a link from a document element124. Оқова сувларни чиқариб юбориш тармоқларини ётқизишда полимер қувурларни максимал ётқизиш чуқурлиги ШНҚ 2.04.03-24 га мувофиқ, «Ў» ва «О» турдаги қувурлардан қуриладиган сув таъминоти тармоқлари учун эса ШНҚ 2.04.02-24 га мувофиқ бўлиши керак.
Suggestion to the documentListen to audioGet a link from a document elementҚувурларни каттароқ чуқурликда ёки бошқа турдаги қувурларни ётқизиш зарур бўлганда уларни мустаҳкамликка ҳисоблаш лозим.
Suggestion to the documentListen to audioGet a link from a document element5-§. Қувур ўтказгич мустаҳкамлигини ҳисоблаш
Suggestion to the documentListen to audioGet a link from a document element125. Ўзиоқар қувур ўтказгичлар мустаҳкамлиги мазкур ШНҚнинг 7-иловасига мувофиқ ҳисобланиши керак.
Suggestion to the documentListen to audioGet a link from a document element6-§. Қувур ўтказгичларнинг гидравликасини ҳисоблаш
Suggestion to the documentListen to audioGet a link from a document element126. Ер остида ётқизиладиган ўзиоқар оқова сувларни чиқариб юбориш қувур ўтказгичлари гидравликаси ушбу ШНҚнинг 4-бобидаги 5-параграфида келтирилган формулалар бўйича ҳисобланиши керак.
Suggestion to the documentListen to audioGet a link from a document element7-§. Қувурларнинг ҳарорат чўзилишини компенсациялаш
Suggestion to the documentListen to audioGet a link from a document element127. Босимли оқова сувларни чиқариб юбориш тармоқларида қувурларнинг ҳарорат чўзилишини компенсациялаш зарурати, тупроқнинг қувурни сиқиб қолиш хусусиятини ҳисобга олган ҳолда, ушбу ШНҚнинг 4-бобидаги 7-параграфга мувофиқ ҳисоблаш йўли билан белгиланиши керак.
Suggestion to the documentListen to audioGet a link from a document elementҚувур ўтказгич тупроқ билан сиқиб қолинганда қувур ўтказгичнинг чўзилиши камаяди. Бундай камайиш Δlум миқдори қуйидаги формула билан аниқланиши керак:
Suggestion to the documentListen to audioGet a link from a document element
, (27)Suggestion to the documentListen to audioGet a link from a document elementбу ерда:
Suggestion to the documentListen to audioGet a link from a document elementfт — тажриба усулида аниқланадиган материалнинг тупроқ билан ишқаланиш коэффициенти, бундай маълумотлар бўлмаганда бу коэффициент 0,4 га тенг деб олинади;
Suggestion to the documentListen to audioGet a link from a document elementγ — тупроқнинг ҳажмий оғирлиги, Н/m3;
Suggestion to the documentListen to audioGet a link from a document elementН — қувур ўтказгични ётқизиш чуқурлиги, m;
Suggestion to the documentListen to audioGet a link from a document elementL — қувур ўтказгич узунлиги, m;
Suggestion to the documentListen to audioGet a link from a document elementЕсж — деформация йўналишида материалнинг эластиклик модули, Ра;
Suggestion to the documentListen to audioGet a link from a document elements — қувур ўтказгич девори қалинлиги, m;
Suggestion to the documentListen to audioGet a link from a document elementKу — тупроқнинг зичланиш коэффициенти, траншеяни тўлдиришда зичланиш даражаси 0,95 бўлганда – 1, назоратсиз зичланиш даражасида — 0,5 деб олинади.
Suggestion to the documentListen to audioGet a link from a document element128. Ўзиоқар оқова сувларини чиқариб юбориш учун ишлатиладиган қувур ўтказгичларда ҳарорат ўзгариши натижасида юзага келадиган деформациялар (шакл ўзгариши) қуйидаги усуллар ёрдамида компенсация қилиниши керак:
Suggestion to the documentListen to audioGet a link from a document elementҳалқалар билан зичлаштирилган карнайсимон учлари (бўғинлари);
Suggestion to the documentListen to audioGet a link from a document elementқисман оқова сувларни чиқариб юбориш қудуқларида, қудуқ деворлари орқали ўтиш жойларини ташкил этиш ва тарнови (лотоги)ни тўлдириш (зичлаштириш) орқали.
Suggestion to the documentListen to audioGet a link from a document element8-§. Оқова сувларни чиқариб юбориш тизимлари учун қудуқлар
Suggestion to the documentListen to audioGet a link from a document element129. Ёғин сувларини оқизиш тизимлари учун оқова сувларни чиқариб юбориш, дренаж ва сувларни қабул қилиш қудуқларидан фойдаланишга йўл қўйилади (масалан, полимер материалдан (ПЭ, ПВХ ва шу кабилар), комбинацияланган (темир-бетон элементлар билан бирлашган полимер материалдан ишлаб чиқарилган элементлар), темир-бетонли ва ғиштли).
Suggestion to the documentListen to audioGet a link from a document elementҚудуқларнинг ўлчамлари ШНҚ 2.04.03-24 га мувофиқ олиниши лозим. Бунда, ўлчамлар ГОСТ 8020-2016 ҳамда Oʻz DSt EN 13598-2:2020 га мос бўлиши лозим.
Suggestion to the documentListen to audioGet a link from a document element130. Полимер материалдан қудуқлар темир-бетондан ҳимоялаш плитаси (ГОСТ 8020-2016) ва металл ёки композит пластмассалардан люк элементлари (ГОСТ 3634-2019, Oʻz DSt ISO 13272:2019) билан биргаликда ишлатилиши керак.
Suggestion to the documentListen to audioGet a link from a document element131. Полимер материалдан қудуқларнинг таг плиталари полимер материалдан тарнов (лоток)лар ва қувур ўтказгичларни улаш учун учи чиқиб турадиган қувурларга эга бўлиши керак.
Suggestion to the documentListen to audioGet a link from a document element8-боб. Қувур ўтказгичларни монтаж қилиш
Suggestion to the documentListen to audioGet a link from a document element1-§. Умумий талаблар
Suggestion to the documentListen to audioGet a link from a document element132. Полимер қувур ўтказгичларни қуришда қурилиш сифати қуйидагилар орқали таъминлаши лозим:
Suggestion to the documentListen to audioGet a link from a document elementқувурлар, бириктирувчи қисмлар ва арматураларни техник кўрикдан ўтказиш;
Suggestion to the documentListen to audioGet a link from a document elementқўлланиладиган пайвандлаш қурилмалари ва асбоб-ускуналарни техник кўрикдан ўтказиш;
Suggestion to the documentListen to audioGet a link from a document elementйиғиш сифати ва пайвандлаш режимларини тизимли операцион назоратини амалга ошириш;
Suggestion to the documentListen to audioGet a link from a document elementпайвандланган бўғинларнинг сифатини визуал назорат қилиш ва уларнинг геометрик параметрларини текшириш;
Suggestion to the documentListen to audioGet a link from a document elementпайвандланган ва бошқа бирикмаларни механик синовдан ўтказиш.
Suggestion to the documentListen to audioGet a link from a document element133. Қувур ўтказгичларни қуриш жараёнларини (операцион) текшириш қуйидагиларни ўз ичига олиши керак:
Suggestion to the documentListen to audioGet a link from a document elementпайвандлаш ишларининг тўғри тайёрланишини, қувурлар ва фасонли бириктирувчи қисмларнинг сиртларини ифлосланишдан, намликдан ва бошқалардан тозаланганлигини кўрикдан ўтказиш;
Suggestion to the documentListen to audioGet a link from a document elementпайвандлаш технологиясини назорат қилиш (қиздиргич ҳарорати, қисмларни қиздириш давомийлиги ва шу кабилар).
Suggestion to the documentListen to audioGet a link from a document element134. Пайвандланган ва бирикиш бўғинларининг сифатини назорат қилиш, қувурларнинг техник кўрикдан ўтказиш ушбу бобнинг 2-параграфига мувофиқ амалга оширилиши керак.
Suggestion to the documentListen to audioGet a link from a document element2-§. Қувурлар, бириктирувчи қисмлар ва арматураларни техник кўрикдан ўтказиш
Suggestion to the documentListen to audioGet a link from a document element135. Техник кўрикдан ўтказишда қуйидаги амаллар бажарилиши лозим:
Suggestion to the documentListen to audioGet a link from a document elementқадоқлашнинг яхлитлигини текшириш;
Suggestion to the documentListen to audioGet a link from a document elementқувурлар ва бириктирувчи қисмларнинг тамғаларини техник ҳужжатларга мувофиқлигини текшириш;
Suggestion to the documentListen to audioGet a link from a document elementқувурлар ва бириктирувчи қисмлар сиртини, шунингдек бириктирувчи қисмларнинг ички сиртини кўздан кечириш;
Suggestion to the documentListen to audioGet a link from a document elementқувурларнинг ташқи ва ички диаметрларини ҳамда девор қалинлигини ўлчаш ва лойиҳа ҳужжатларида берилган ўлчамлар билан таққослаш. Ўлчовлар камида иккита ўзаро перпендикуляр диаметрлар бўйлаб амалга оширилиши лозим.
Suggestion to the documentListen to audioGet a link from a document element136. Ўлчов натижалари қувурлар ва бириктирувчи қисмлари учун техник ҳужжатларда кўрсатилган ўлчамларга мос бўлиши керак.
Suggestion to the documentListen to audioGet a link from a document elementҚувурлар ва бириктирувчи қисмлари учларининг рухсат этилган оғишлардан юқори овалликка эга бўлишига йўл қўйилмайди.
Suggestion to the documentListen to audioGet a link from a document element137. Технологик нуқсонлар, стандартлар ва техник шартларда белгиланганидан юқори оғишларга эга бўлган қувурларни ва бириктирувчи қисмларни монтаж қилиш учун фойдаланишга йўл қўйилмайди.
Suggestion to the documentListen to audioGet a link from a document element3-§. Полимер қувурларни пайвандлаш ва ёпиштириш
Suggestion to the documentListen to audioGet a link from a document element138. Полимер қувурларни ва бириктирувчи қисмларни пайвандлаш ишлари контактли қиздириш ускуналари (учма-уч, карнайсимон учлар билан) ёки қиздириш элементи ичига ўрнатиб кетилган бириктирувчи қисмлар ёрдамида амалга оширилиши керак.
Suggestion to the documentListen to audioGet a link from a document element139. Ташқи диаметри 50 mm дан ва девор қалинлиги 4 mm дан ортиқ бўлган қувурлар ва бириктирувчи қисмларнинг ўзаро уланишлари пайвандлаш йўли билан (ушбу ШНҚнинг 6-расми), ташқи диаметри 110 mm гача бўлган ва ҳар қандай девор қалинлигига эга бўлган қувурлар эса карнайсимон учларда пайвандланиши лозим (ушбу ШНҚнинг 7-ва 8-расмлари).
Suggestion to the documentListen to audioGet a link from a document elementПайвандлашда қувурлар ва бириктирувчи қисмлар етказиб берилган партияларига қараб саралаб олиниши керак. Бир хил бўлмаган полимер қувурлар ва бириктирувчи қисмларни ўзаро пайвандлашга йўл қўйилмайди.
Suggestion to the documentListen to audioGet a link from a document elementҚувурларни учма-уч пайвандлашда уларнинг қирралари бўйича силжиганлигининг максимал қиймати қувур девори қалинлигининг 10 фоизидан ошмаслиги керак.
Suggestion to the documentListen to audioGet a link from a document elementБириктирувчи қисмнинг карнайсимон учининг ички диаметри пайвандланадиган қувурнинг ташқи диаметрига нисбатан камроқ бўлиши керак.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document elementа — пайвандлаш ускунасининг қисқичларида пайвандланадиган қувурларнинг учларини марказлаштириш ва маҳкамлаш;
Suggestion to the documentListen to audioGet a link from a document elementб — қувур учларига механик ишлов бериш (1);
Suggestion to the documentListen to audioGet a link from a document elementв — оралиқ масофаси бўйича учларнинг бир-бирига мослигини ва тўғрилигини текшириш (c);
Suggestion to the documentListen to audioGet a link from a document elementг — қиздирилган асбоб билан пайвандланадиган сиртларни қиздириш ва эритиш (2);
Suggestion to the documentListen to audioGet a link from a document elementд — пайванд чоки ҳосил бўлгунга қадар бўғинни жипслаштириш.
Suggestion to the documentListen to audioGet a link from a document element6-расм. Қувурларни йиғиш ва контактли қиздиргич ёрдамида учма-уч пайвандлаш жараёнининг кетма-кетлиги.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document elementI — қувур ва қисмларни пайвандлашга тайёрлаш;
Suggestion to the documentListen to audioGet a link from a document elementII — қувур ва қисмларни қиздириш ва совутиш;
Suggestion to the documentListen to audioGet a link from a document elementIII — қувур ва қисмларни улаш;
Suggestion to the documentListen to audioGet a link from a document element1 — бириктирувчи қисмнинг карнайсимон учи;
Suggestion to the documentListen to audioGet a link from a document element2 — қувурнинг учи;
Suggestion to the documentListen to audioGet a link from a document element3 — чекловчи қисқич (хомут);
Suggestion to the documentListen to audioGet a link from a document element4 — қиздирувчи ускуна;
Suggestion to the documentListen to audioGet a link from a document element5 — пайванд чоки;
Suggestion to the documentListen to audioGet a link from a document element6 — материал эритилган жойи.
Suggestion to the documentListen to audioGet a link from a document element7-расм. Қувурларни контактли пайвандлаш жараёнининг кетма-кетлиги.
Suggestion to the documentListen to audioGet a link from a document element140. Қувур ва бириктирувчи қисмлар учма-уч пайвандланганда уларни бевосита қиздиришдан олдин пайвандланадиган сиртлар ифлосликлардан ва оксидланган қопламдан механик ишлов бериш орқали тозаланиши лозим.
Suggestion to the documentListen to audioGet a link from a document elementУчларига механик ишлов берилгандан сўнг, марказлаштириш мосламаси ёрдамида уланадиган қувурлар учма-уч келтирилиши, уларнинг орасидаги масофа (зазор), диаметри 110 mm гача бўлган қувурлар учун 0,5 mm дан, ундан каттароқ диаметрли қувурлар учун эса 0,7 mm дан ортиқ бўлмаслиги керак.
Suggestion to the documentListen to audioGet a link from a document elementКарнайсимон учида пайвандланадиган қувурнинг учи қиррасида, қувур девори қалинлигининг 1/3 қисмига тенг 45⁰ ли бурчак остида ташқи фаскага эга бўлиши керак.
Suggestion to the documentListen to audioGet a link from a document element141. Монтаж шароитида қувурларни учма-уч пайвандлаш ишларини, асосий пайвандлаш жараёнлари автоматлаштирилган ва технологик жараёнларни рўйхатга олувчи компьютер назоратини таъминлайдиган пайвандлаш мосламалари ёрдамида амалга ошириш лозим (мазкур ШНҚнинг 8-расми).
Suggestion to the documentListen to audioGet a link from a document elementҚувурларни пайвандлашда эриган материалнинг ёпишиб қолмаслиги учун қиздиргични иссиқликка чидамли адгезияга қарши қоплама билан қоплаш лозим.
Suggestion to the documentListen to audioGet a link from a document element|
|
|
|
|
1. Керакли узунликни кесиш учун ўлчаш. |
|
2. Қувурни кесиш. |
|
|
|
|
|
3. Пайвандлаш ускунасини қиздириш. |
|
4. Труба ва фитингни пайвандлаш ускунасининг учига киргизиб қиздириш. |
|
|
|
|
|
5. Қиздирилган фитингни трубанинг учига киргизиш. |
|
6. Улаш ва уланишни совутиш вақтига риоя этиш лозим. |
Suggestion to the documentListen to audioGet a link from a document element8-расм. Қувурларни контактли пайвандлаш жараёнининг кетма-кетлиги.
Suggestion to the documentListen to audioGet a link from a document element142. Пайвандлаш машиналари ва монтаж қилиш мосламалари ёрдамида контактли пайвандлашда қуйидагилар бажарилиши керак:
Suggestion to the documentListen to audioGet a link from a document elementсиқувчи ва марказлаштирувчи мосламада қувурларни ўрнатиш ва текислаш;
Suggestion to the documentListen to audioGet a link from a document elementқувурларнинг қирралари механик усулда кесиш ва учларини ёғсизлантириш;
Suggestion to the documentListen to audioGet a link from a document elementпайвандланадиган юзаларни иситиш ва босим остида эритиш;
Suggestion to the documentListen to audioGet a link from a document elementпайвандловчи қиздиргични чиқариб олиш;
Suggestion to the documentListen to audioGet a link from a document elementқувурнинг пайвандланадиган қиздирилган сиртларни босим остида бириктириш;
Suggestion to the documentListen to audioGet a link from a document elementпайванд чокини босим остида совутиш.
Suggestion to the documentListen to audioGet a link from a document element143. Учма-уч пайвандлаш жараёнининг асосий текшириладиган параметрларига қуйидагилар киради:
Suggestion to the documentListen to audioGet a link from a document elementқиздиргичнинг ишчи юзалари ҳарорати;
Suggestion to the documentListen to audioGet a link from a document elementқиздириш давомийлиги;
Suggestion to the documentListen to audioGet a link from a document elementэритиш чуқурлиги;
Suggestion to the documentListen to audioGet a link from a document elementэритиш ва бириктириш пайтидаги босимнинг катталиги.
Suggestion to the documentListen to audioGet a link from a document elementПайвандлашдан кейин ички ва ташқи бурма (валик)ларнинг баландлиги (h) қувурнинг девори қалинлиги (s) 5 mm гача бўлганда 2 — 2,5 m дан, девор қалинлиги 6 — 20 mm бўлганда 3 — 5 mm дан ошмаслиги керак.
Suggestion to the documentListen to audioGet a link from a document element144. Карнайсимон учларда контактли пайвандлаш усули қуйидаги амалларни ўз ичига олиши керак:
Suggestion to the documentListen to audioGet a link from a document elementқувур учидан бириктирувчи қисмнинг карнайсимон учининг чуқурлигига тенг масофага 2 mm қўшиб белгини чизиб қўйиш;
Suggestion to the documentListen to audioGet a link from a document elementбириктирувчи қисмнинг карнайсимон учини қиздирувчи элемент учига ўрнатиш;
Suggestion to the documentListen to audioGet a link from a document elementқувурнинг силлиқ учини қиздирувчи элемент гильзасига ўрнатиш;
Suggestion to the documentListen to audioGet a link from a document elementпайвандланадиган қисмларни белгиланган вақт давомида қиздириш;
Suggestion to the documentListen to audioGet a link from a document elementпайвандланадиган қисмларни қиздирувчи элементдан бир вақтнинг ўзида чиқариб олиш;
Suggestion to the documentListen to audioGet a link from a document elementэритилган қисмларни бир-бирига белгигача улаш (ўрнатиш) ва қотиб қолгунга қадар ушлаб туриш.
Suggestion to the documentListen to audioGet a link from a document elementПайвандлаш давомида қисмлар бирлаштирилгандан кейин уларни бир-бирига нисбатан айлантириш (буриш)га йўл қўйилмайди.
Suggestion to the documentListen to audioGet a link from a document elementҲар бир пайвандлашдан кейин ишчи сиртларни ёпишиб қолган материаллардан тозалаш лозим.
Suggestion to the documentListen to audioGet a link from a document elementПайвандланган буюмларни қисман қотиб қолгунга қадар ушлаб туриш вақти қўлланаётган материалга боғлиқдир.
Suggestion to the documentListen to audioGet a link from a document elementПайвандланган бўғинлар пайвандлаш асбоби ёки ўрнатиш мосламасининг марказлаштирувчи қисқичларида, уланиш бўғинини совутиш пайтида, диаметрал қарама-қарши нуқталарда, ташқи бурма (валик)нинг иссиқ эритмасида, пайвандлаш жараёни тугагандан сўнг дарҳол тамғаланиши лозим.
Suggestion to the documentListen to audioGet a link from a document elementУланиш бўғинлари ГОСТ 2930-62 (ёки ISO 10012:2003)га мувофиқ тамғаланиши керак.
Suggestion to the documentListen to audioGet a link from a document element145. Электр қиздириш элементлари ўрнатиб кетилган бириктирувчи қисмлар ёрдамида пайвандлаш усули ҳар қандай девор қалинлиги билан, диаметри 20 — 500 mm бўлган пластик қувурларни улаш учун, шунингдек қувур ўтказгичларга эгарсимон бурилмаларни пайвандлаш учун қўлланилиши керак.
Suggestion to the documentListen to audioGet a link from a document elementҚиздириш элементлари ўрнатиб кетилган муфталар ёрдамида қуйидаги ҳолатларда пайвандлаш лозим:
Suggestion to the documentListen to audioGet a link from a document elementузун ўлчамли қувурларни улашда;
Suggestion to the documentListen to audioGet a link from a document elementдевор қалинлиги 5 mm дан кам бўлган қувурларни улашда;
Suggestion to the documentListen to audioGet a link from a document elementтор шароитда қувурларни таъмирлашда.
Suggestion to the documentListen to audioGet a link from a document elementҚиздириш элементлари ўрнатиб кетилган бириктирувчи қисмлардан фойдаланган ҳолда қувур ўтказгичларни пайвандлаш усули, атроф-муҳит ҳарорати минус 5℃ дан паст ва +35℃ дан юқори бўлмаганда қўлланилиши керак.
Suggestion to the documentListen to audioGet a link from a document elementПайвандлаш ишларини ҳаво ҳароратининг бошқа даражаларида амалга оширишда, ишлар пайвандлаш жойи иситиладиган чодир (палатка)ларда амалга оширилиши лозим. Пайвандлаш жойи намлик, қум, чанг ва бошқалардан ҳимояланиши керак.
Suggestion to the documentListen to audioGet a link from a document element146. Қиздириш элементлари ўрнатиб кетилган муфталар ёрдамида қувурларни улаш технологик жараёни қуйидагиларни ўз ичига олиши керак:
Suggestion to the documentListen to audioGet a link from a document elementқувур учларини тайёрлаш — ифлосланишдан тозалаш, ўлчов белгиларини қўйиш, пайвандланадиган сиртларга механик ишлов бериш ва уларни ёғсизлантириш. Қувур учининг тозаланадиган қисми узунлиги пайвандлаш учун қўлланадиган муфта узунлигидан камида 1,5 баравар кўп бўлиши керак;
Suggestion to the documentListen to audioGet a link from a document elementуланишни йиғиш — муфтани бир вақтнинг ўзида жойлаштириш билан марказлаштирувчи қурилма қисқичларида пайвандланадиган қувурларнинг учларини ўрнатиш ва маҳкамлаш;
Suggestion to the documentListen to audioGet a link from a document elementпайвандлаш ускунасига уланиш;
Suggestion to the documentListen to audioGet a link from a document elementпайвандлаш — пайвандлаш жараёни дастурини ўрнатиш, уланиш бўғинини қиздириш ва совутиш (мазкур ШНҚнинг 9-расми).
Suggestion to the documentListen to audioGet a link from a document elementМеханик ишловдан олдин, ишлов бериладиган жойни белгилаш учун муфтанинг 1/2 узунлигида пайвандланадиган қувурларнинг учларига муфтани ўтириш чуқурлигини белгилаб олиш лозим.
Suggestion to the documentListen to audioGet a link from a document elementҚувурнинг учига механик ишлов берилганда қувурнинг белгиланган учи юзасидан 0,1 — 0,2 mm қалинликда материал қатлами ва сиртидаги бурмалар олиб ташланиши керак. Қувур ва карнайсимон қисмнинг ўзаро пайвандланадиган сиртлари орасидаги бўшлиқ 0,3 mm дан ошмаслиги керак.
Suggestion to the documentListen to audioGet a link from a document elementМеханик ишловдан кейин қувурларнинг пайвандланадиган сиртлари ва муфталар ушбу мақсадлар учун махсус тавсия этилган аралашмалар билан яхшилаб артиб ёғсизлантирилиши керак.
Suggestion to the documentListen to audioGet a link from a document elementИшлаб чиқарувчи томонидан индивидуал герметик қадоқларда етказиб бериладиган, бевосита йиғилишдан олдин очиладиган, қиздириш элементлари ўрнатиб кетилган муфталарни ёғсизлантириш талаб этилмайди.
Suggestion to the documentListen to audioGet a link from a document element147. Қувурлар учларининг перпендикулярлиги учун йўл қўйиладиган қиймати ва улар орасидаги максимал оралиқ масофа ушбу ШНҚнинг 4 ва 5-жадвалларига асосан қабул қилиниши керак (мазкур ШНҚнинг 10-расм).
Suggestion to the documentListen to audioGet a link from a document element148. Уланмаларни йиғиш жараёнида қуйидагилар бажарилиши керак:
Suggestion to the documentListen to audioGet a link from a document elementбиринчи қувурнинг учига муфта ва қувурнинг учлари бир-бирига тақалгунига қадар муфтани киргизиш, қувур учини монтаж қилиш мосламасининг қисқичига маҳкамлаш;
Suggestion to the documentListen to audioGet a link from a document elementиккинчи қувурнинг учини биринчи қувурнинг учига тақаб ўрнатиш ва уни монтаж қилиш мосламасининг қисқичига маҳкамлаш;
Suggestion to the documentListen to audioGet a link from a document elementмуфтани иккинчи қувурнинг учига, муфтанинг 1/2 узунлигига, мосламасининг қисқичига тақаб ёки қувурдаги белгида тўхтагунча киргизиш;
Suggestion to the documentListen to audioGet a link from a document elementпайвандлаш ускунасидан ток ўтказувчи симларни муфтанинг клеммаларига улаш.
Suggestion to the documentListen to audioGet a link from a document elementЎрнатиб кетилган қиздириш элементларига (симли электр ғалтакларга) шикаст етказмаслик учун қувурни муфтанинг ичига эҳтиёткорлик билан, катта кучланиш бермасдан, қийшайтирмасдан ва бурамасдан киритиш лозим.
Suggestion to the documentListen to audioGet a link from a document elementЙиғилган қувурлар эгилмасдан ва осилмасдан текис ётқизилиши, муфтанинг ток ўтказувчи клеммаси хизмат кўсатиш учун қулай жойлаштирилиши керак.
Suggestion to the documentListen to audioGet a link from a document elementПайвандлаш режими параметрлари қўлланиладиган муфталарнинг материалига ва пайвандлаш ускуналарининг турига қараб белгиланиши керак. Мослама ёқилгандан сўнг пайвандлаш жараёни автоматик равишда амалга оширилиши керак.
Suggestion to the documentListen to audioGet a link from a document elementПайвандланган бўғин қиздириш тугагандан сўнг, камида 20 min давомида совутилиши керак.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document elementа — уланиш учун элементларни тайёрлаш;
Suggestion to the documentListen to audioGet a link from a document elementб, c, г — уланишни йиғиш босқичлари;
Suggestion to the documentListen to audioGet a link from a document elementд — пайвандлаш учун йиғилган уланиш бўғини;
Suggestion to the documentListen to audioGet a link from a document element1 — қувур; 2 — муфтани ўтириш чуқурлиги ва қувур сиртига ишлов бериш жойи белгиси; 3 — муфта; 4 — ўрнатиб кетилган қиздиргич; 5 — электр ўтказгич клеммалар (қисгичлар); 6 — позиционер; 7 — ўтказгичли кабельни пайвандлаш машинаси.
Suggestion to the documentListen to audioGet a link from a document element9-расм. Қиздириш элементлари ўрнатиб кетилган муфталар ёрдамида

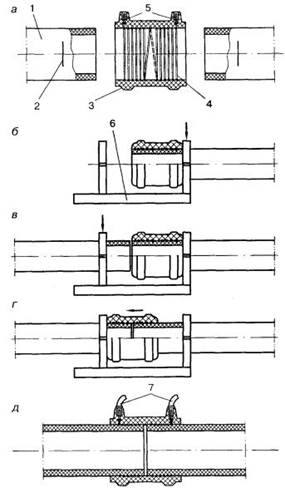

қувурларни пайвандлаш.
қувурларни пайвандлаш.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document elementа — қувур кесимининг йўл қўйилган максимал қиялиги;
Suggestion to the documentListen to audioGet a link from a document elementе — муфтадаги икки қувурнинг учлари орасидаги максимал оралиқ.
Suggestion to the documentListen to audioGet a link from a document element10-расм. Қувурларни учма-уч улашда оралиқни ўрнатиш
Suggestion to the documentListen to audioGet a link from a document element4-жадвал | |||||||||
Қувур кесимининг йўл қўйилган максимал қиялиги | |||||||||
mm да | |||||||||
Ташқи диаметри | 20 | 32 | 40 | 63 | 90 | 110 | 125 | 160 | 200 |
а | 2 | 2 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
Suggestion to the documentListen to audioGet a link from a document element5-жадвал | |||||||||
Икки қувурнинг учлари орасидаги максимал йўл қўйилган оралиқ | |||||||||
mm да | |||||||||
Ташқи диаметри | 20 | 32 | 40 | 63 | 90 | 110 | 125 | 160 | 200 |
е | * | * | * | 7 | 9 | 11 | 13 | 16 | 20 |
* Диаметри 20, 32, 40 mm бўлган муфталарнинг ички бўшлиғида пайвандланаётган қувурларнинг учлари тиралиб туриши учун технологик ўрталик бўртмаси кўзда тутилган. | |||||||||
Suggestion to the documentListen to audioGet a link from a document element149. Эгарсимон бурмаларини қувурларга пайвандлаш ишлари қуйидаги кетма-кетликда (мазкур ШНҚнинг 11-расми) бажарилиши керак:
Suggestion to the documentListen to audioGet a link from a document elementбурилмани қувурга пайвандлаш жойини белгилаш;
Suggestion to the documentListen to audioGet a link from a document elementбурилмани пайвандлаш жойида қувурнинг сиртини тозалаш ва ёғсизлантириш;
Suggestion to the documentListen to audioGet a link from a document elementбурилмани қувурга ўрнатиш ва механик қисқич ёрдамида маҳкамлаш;
Suggestion to the documentListen to audioGet a link from a document elementпайвандлаш симларини ток ўтказгич клеммаларига улаш ва пайвандлашни амалга ошириш.
Suggestion to the documentListen to audioGet a link from a document elementИшлаб чиқарувчи томонидан индивидуал герметик қадоқларда етказиб бериладиган, бевосита йиғилиши олдидан очиладиган, бурилманинг пайвандланадиган юзасини ёғсизлантириш талаб этилмайди.
Suggestion to the documentListen to audioGet a link from a document elementСовутилгандан сўнг, қувур ва бурилманинг ички бўшлиқларини бир-бирига улаш учун, пайвандланган бурилманинг чиқиш қувури (патрубкаси) орқали қувур девори бурғиланади (фрезаланади).
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document elementа — ўрнатиб кетилган қиздиргичи бўлган эгарсимон бурилма;
Suggestion to the documentListen to audioGet a link from a document elementб — ўрнатиб кетилган қиздиргичи бўлган, кесилган муфтали бурилма;
Suggestion to the documentListen to audioGet a link from a document element1 — қувур; 2 — бурилмаларни ўрнатиш ва қувур юзасига механик ишлов бериш учун белги;
Suggestion to the documentListen to audioGet a link from a document element3 — бурилма (отвод); 4 — ўрнатиб кетилган қиздиргич; 5 — ярим қисқич (хомут); 6 — маҳкамлаш винти;
Suggestion to the documentListen to audioGet a link from a document elementF — йиғиш ва пайвандлашда бурилмадаги сиқиш кучи.
Suggestion to the documentListen to audioGet a link from a document element11-расм. Ўрнатиб кетилган қиздиргичи бўлган эгарсимон бурилмани қувур билан пайвандлаш.
Suggestion to the documentListen to audioGet a link from a document element150. Қиздириш элементлари ўрнатиб кетилган муфталар ва бурилмалар ёрдамида пайвандланган бўғинларнинг сифатини баҳолаш учун муфталар ялпайтирилишга, эгарсимон бурилмалар эса юлиб олинишга синовдан ўтказилиши керак.
Suggestion to the documentListen to audioGet a link from a document element151. Пайвандланмайдиган полимер материалдан, шу жумладан шиша толали ва базальт толали пластмассадан қувурлар бир-бирига ёпиштирилиши ва фасонли қисмлар билан бир-бирининг устига чиқариб уланиши керак.
Suggestion to the documentListen to audioGet a link from a document element152. Елимланадиган сиртлар махсус механик ишловдан ўтиши, ёғсизланиши ва елим билан қопланиши керак.
Suggestion to the documentListen to audioGet a link from a document elementЕлимнинг таркиби ёки унинг маркаси қувурнинг материалига мос келиши керак.
Suggestion to the documentListen to audioGet a link from a document element153. Ёпиштирилган уланишларнинг шакллари ва ўлчамлари қўлланиладиган қувурлар, хизмат қилиш муддати ва монтаж қилиш технологиясини ҳисобга олган ҳолда амалга оширилиши керак.
Suggestion to the documentListen to audioGet a link from a document element4-§. Қувурларни металл бириктирувчи қисмлар ёрдамида улаш
Suggestion to the documentListen to audioGet a link from a document element154. Пайвандлаш ёки ёпиштириш йўли билан улаш мумкин бўлмаганда полимер қувурларни бир-бирига ва бириктирувчи қисмларга сиқувчи ҳалқалари бўлган резьбали металл бириктирувчи қисмлар, муфталар ёки устига қопланган (накидная гайка, американка) (ушбу ШНҚнинг 12-расми) гайкалар ёрдамида бирлаштирилиши керак.
Suggestion to the documentListen to audioGet a link from a document element155. Қувурларни металл бириктирувчи қисмлар ёрдамида уланишлар ишлаб чиқарувчиларнинг йўриқномаларига мувофиқ бажарилиши лозим.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element12-расм. Устига қопланган гайкалар (накидная гайка, американка) турларининг мисоллари.
Suggestion to the documentListen to audioGet a link from a document element5-§. Биноларнинг ички сув таъминоти тармоқларини монтаж қилиш
Suggestion to the documentListen to audioGet a link from a document element156. Биноларнинг ички сув таъминоти тизимлари ишларни бажариш лойиҳаси ва технологик хариталарга мувофиқ монтаж қилиниши керак.
Suggestion to the documentListen to audioGet a link from a document element157. Ички сув таъминоти тармоқлари йириклаштирилган узел ва блоклардан фойдаланиб монтаж қилиниши керак. Ички қувур ўтказгич тизимларининг монтаж учун тайёр бўлган узелларини жойида монтаж қилишга йўл қўйилади.
Suggestion to the documentListen to audioGet a link from a document element158. Монтаж бошланишидан олдин қурилишнинг максимал тайёргарлиги таъминланиши (барча маҳкамлагичлар ҳамда шифт ва деворлардаги ғилоф (гильза)лар ўрнатилган, деворлар сувалган бўлиши ва шу кабилар), шунингдек барча электр — газ-пайвандлаш ишлари тугалланган бўлиши лозим.
Suggestion to the documentListen to audioGet a link from a document element159. Қувур ўтказгичлардаги уланишлар маҳкамлаш жойларидан камида 50 mm масофада бўлиши керак.
Suggestion to the documentListen to audioGet a link from a document element160. Пластмасса қувурларга эга санитария-техника кабиналари ва блоклари тамғалаш ёрлиқлари ёки тамғалаш белгиларга эга бўлиши керак.
Suggestion to the documentListen to audioGet a link from a document element161. Душ кабиналари ишчи ҳолатда сақланиши ва текисланган майдончада, ёғоч тагликларда ўрнатилган бўлиши лозим. Бунда, пластмасса қувурларининг чиқиб турган қисмлари кабина ўрнатилган асоснинг юзасидан камида 2 cm масофада бўлиши керак.
Suggestion to the documentListen to audioGet a link from a document element162. Қувур ўтказгичларни монтаж қилишда қуйидагиларга эътибор бериш лозим:
Suggestion to the documentListen to audioGet a link from a document elementмаҳкамлагичлар орасидаги масофага;
Suggestion to the documentListen to audioGet a link from a document elementполимер қувурлар ҳамда иситиш ва иссиқ сув таъминоти қувурлари орасидаги масофа лойиҳада кўрсатилган масофаларга мос бўлишига;
Suggestion to the documentListen to audioGet a link from a document elementқувурларнинг таянчларга маҳкам ўрнатилишига;
Suggestion to the documentListen to audioGet a link from a document elementуланиш технологиясига риоя этилишига.
Suggestion to the documentListen to audioGet a link from a document element163. Резьбали уланишларни йиғишда юмшоқ эластик резина қистирмалардан фойдаланиш керак.
Suggestion to the documentListen to audioGet a link from a document elementРезьбали уланишлар уларнинг қисмларига механик шикаст етказмаслик учун қўлда ёки созланадиган моментли калитлари ёрдамида амалга оширилиши керак.
Suggestion to the documentListen to audioGet a link from a document element164. Қоплама гайкалар махсус калитлар билан тортилиши керак. Газ калитларини ишлатишга йўл қўйилмайди.
Suggestion to the documentListen to audioGet a link from a document element165. Қувур ўтказгичга зиён етказилмаганлигига ишонч ҳосил қилиш учун жўяк ёки каналлар қувур ўтказгични ишчи босимда гидравлик синовдан ўтказгандан сўнг ёпилиши (сувалиши) лозим.
Suggestion to the documentListen to audioGet a link from a document element166. Металл қисмлардан ечиб олинган пластмассали қоплама гайкалардан монтаж ёки таъмирлаш ишларида қайта фойдаланишга йўл қўйилмайди.
Suggestion to the documentListen to audioGet a link from a document element6-§. Биноларнинг ички оқова сувларни чиқариб юбориш ва ёғин сувларини оқизиш қувурларини монтаж қилиш
Suggestion to the documentListen to audioGet a link from a document element167. Биноларнинг ички оқова сувларни чиқариб юбориш ва ёғин сувларини оқизиш қувурлари ишларни бажариш лойиҳалари ва технологик хариталарга мувофиқ монтаж қилиниши керак.
Suggestion to the documentListen to audioGet a link from a document elementҚувур ўтказгичлар монтажи алоҳида қувурлар ҳамда жойида ўрнатиладиган бириктирувчи қисмлар ёрдамида ҳам, йириклаштирилган узеллар, жумладан санитария-техник кабиналарига ўрнатилган тик қувурларни ораёпма плиталарига ўрнатиб кетилган киритиш жойларига улаш йўли билан ҳам амалга оширилишига йўл қўйилади.
Suggestion to the documentListen to audioGet a link from a document elementҚувур ўтказгичларнинг вертикал ҳолатидаги монтажи «пастдан юқорига» схема бўйича амалга оширилиши керак.
Suggestion to the documentListen to audioGet a link from a document element168. Ҳалқалар билан зичланадиган карнайсимон учларга уланишларни йиғишда қуйидаги амаллар бажарилиши керак:
Suggestion to the documentListen to audioGet a link from a document elementқисм ва қувурни силлиқ учининг ташқи сиртини ҳамда карнайсимон учининг ички сиртини ифлосланишдан тозалаш;
Suggestion to the documentListen to audioGet a link from a document elementзичлаштирувчи ҳалқани ифлосланишдан ва ёғлардан тозалаш;
Suggestion to the documentListen to audioGet a link from a document elementзичлаштирувчи ҳалқани карнайсимон учидаги новчага жойлаштириш;
Suggestion to the documentListen to audioGet a link from a document elementқувурнинг силлиқ учини ёки бириктирувчи қисмни ва зичлаштирувчи ҳалқани совун эритмаси, глицерин ёки уларнинг аралашмаси билан мойлаш (мойлаш учун солидол ёки шунга ўхшаш бошқа мойлаш маҳсулотларидан фойдаланишга йўл қўйилмайди);
Suggestion to the documentListen to audioGet a link from a document elementқувурнинг силлиқ учини бириктирувчи қисмнинг карнайсимон учига белгиланган чуқурликка киргизиш;
Suggestion to the documentListen to audioGet a link from a document elementйиғилган қисмларни бир-бирига нисбатан 45°гача бурчак остида буриш орқали йиғиш сифатини текшириш;
Suggestion to the documentListen to audioGet a link from a document elementқисмларни қўлда ўрнатиш ҳолатига қайтиш.
Suggestion to the documentListen to audioGet a link from a document element169. Диаметри 110 mm гача бўлган ПВХ қувурларни карнайсимон бўғинларга йиғиш ишлари қўлда бажарилиши лозим. Каттароқ диаметрли қувурлар учун таранглаштирувчи монтаж мосламаларидан фойдаланиш керак.
Suggestion to the documentListen to audioGet a link from a document element170. Тик қувурлар ва бурилма қувур ўтказгичларда ўрнатиладиган таянч қисқич (хомут)ларни уларнинг лойиҳавий ҳолатда ўрнатилган санитария-техника жиҳозларига уланганидан сўнг маҳкамлаш лозим.
Suggestion to the documentListen to audioGet a link from a document element7-§. Ер остига ётқизиладиган полимер қувурлардан сув таъминоти ва оқова сувларни чиқариб юбориш тармоқларини монтаж қилиш
Suggestion to the documentListen to audioGet a link from a document element171. Сув таъминоти ва оқова сувларни чиқариб юбориш тармоқларини ётқизиш ишлари ШНҚ 3.01.01-22 га мувофиқ бажарилиши лозим.
Suggestion to the documentListen to audioGet a link from a document elementПолимер қувур ўтказгичларда уланишлар сони минимал бўлиши керак.
Suggestion to the documentListen to audioGet a link from a document element172. Траншеянинг туби бўйлаб кенглиги қувур ўтказгичнинг ташқи диаметридан камида 40 cm га каттароқ бўлиши керак. Зич ва қаттиқ тупроқларда қувурларни ётқизишдан олдин траншеянинг тубида 10 cm дан кам бўлмаган қалинликда қум тўшамасини бажариш лозим.
Suggestion to the documentListen to audioGet a link from a document elementУзун ўлчамли қувурларни ётқизишда ва траншеяларни тор тутқичли занжирли экскаватор билан қазишда траншея кенглигини камайтиришга йўл қўйилади.
Suggestion to the documentListen to audioGet a link from a document element173. Полимер оқова сувларни чиқариб юбориш қувур ўтказгичларни ётқизишдан олдин траншея тубини нишабга қараб режалаштириб текислаш лозим.
Suggestion to the documentListen to audioGet a link from a document elementТраншеяга ётқизилган қувур ўтказгич ўз ўқи бўйлаб (вертикал) текисланиши, сиқилиши, тупроқ билан тўлдирилиши ва зичлаштирилиб маҳкамланиши керак.
Suggestion to the documentListen to audioGet a link from a document elementҚувур ўтказгичлар ва уларнинг элементлари режалаштирилиб текисланган юзага ётқизилиши, юзада шиша бўлаклари, ўткир тошлар, чақиқтошлар ва шу кабилар бўлмаслиги керак.
Suggestion to the documentListen to audioGet a link from a document element174. Карнайсимон учларга уланадиган қувурлар монтажини траншеянинг тубида, ажралмайдиган уланишларни эса траншеянинг четида амалга оширилиши керак.
Suggestion to the documentListen to audioGet a link from a document element175. Ётқизишдан олдин полимер қувурлар ёриқликлар, кесик жойлар, чизилишлар ва бошқа механик шикастланишлар мавжудлигини аниқлаш учун пухта текширилиши лозим.
Suggestion to the documentListen to audioGet a link from a document elementНуқсонлари аниқланган қувурлар монтаж қилиш жараёнидан олиб ташланиши керак.
Suggestion to the documentListen to audioGet a link from a document elementОқова сувларни чиқариб юбориш тармоқларини ётқизишда пластмасса қувурларнинг ҳалқалиги қувур диаметрининг 0,02 нисбатидан ошмаслиги керак.
Suggestion to the documentListen to audioGet a link from a document element176. Траншея бўйлаб ётқизилган қувурлар сони бир сменадаги ишлари самарадорлигидан келиб чиқиб аниқланиши керак.
Suggestion to the documentListen to audioGet a link from a document elementҚиш даврида, ҳаво ҳарорати 0℃ дан паст бўлганда, қувурлар траншеяда монтаж қилиниши лозим.
Suggestion to the documentListen to audioGet a link from a document elementПолимер қувурлар (шу жумладан резина ҳалқалар ёрдамида уланишлар) ҳаво ҳарорати минус 10℃ дан паст бўлмаган пайтда монтаж қилиниши лозим.
Suggestion to the documentListen to audioGet a link from a document element177. Полимер қувурлар бошқа тармоқлар билан бир вақтнинг ўзида тупроқда, тоннельда ёки каналларда ётқизиладиган иссиқлик таъминоти ва иссиқ сув таъминоти учун пўлат қувурлари ҳамда электр кабеллари тўлиқ монтаж қилиниб, изоляция ишлари тугатилгандан сўнг монтаж қилиниши лозим.
Suggestion to the documentListen to audioGet a link from a document element178. Карнайсимон учларга уланадиган босимли қувурлар қуйидагича уланиши лозим:
Suggestion to the documentListen to audioGet a link from a document elementқувурнинг силлиқ учини ифлосланишдан ва ёғлардан тозалаш;
Suggestion to the documentListen to audioGet a link from a document elementқувурнинг силлиқ учида унинг иккинчи қувурнинг қарнайсимон учига кириши чуқурлигини белгилаш;
Suggestion to the documentListen to audioGet a link from a document elementзичлаштирувчи ҳалқани карнайсимон учидаги новчага жойлаштириш;
Suggestion to the documentListen to audioGet a link from a document elementқувурнинг силлиқ учини ва зичлаштирувчи ҳалқани (глицерин ёки совун эритмаси билан) мойлаш;
Suggestion to the documentListen to audioGet a link from a document elementқувурнинг силлиқ учини бириктирувчи қисмнинг карнайсимон учидаги белгиланган чуқурликгача киргизиш;
Suggestion to the documentListen to audioGet a link from a document elementқувурларнинг учлари заводда ёки монтаж қилиш жойида шакллантирилган 15⁰ ли бурчак остида ташқи фаскага эга бўлиши.
Suggestion to the documentListen to audioGet a link from a document elementДиаметри 110 mm гача бўлган карнайсимон бўғинларни йиғиш ишлари қўлда бажарилиши лозим. Каттароқ диаметрли қувурлар учун таранглаштирувчи монтаж мосламаларидан фойдаланиш керак.
Suggestion to the documentListen to audioGet a link from a document elementЗичлаштирувчи ҳалқанинг тўғри ўрнатилиши ва уланиш бўғинининг тўғри бажарилиши 0,5 mm қалинликдаги ўлчагич билан текширилиши керак.
Suggestion to the documentListen to audioGet a link from a document element179. Карнайсимон учларга уланишларни ташқи ҳаво ҳарорати нолдан паст бўлмаган пайтда амалга оширилиши керак.
Suggestion to the documentListen to audioGet a link from a document elementЗичлаштирувчи ҳалқалар монтаж қилишдан олдин илиқ хонада сақланиши керак.
Suggestion to the documentListen to audioGet a link from a document element180. Чўнтаклар ва хандақларни тупроқнинг ҳимоя қатлами билан тўлдиришда қувур ўтказгичларнинг уланишлари уларнинг герметиклигини дастлабки синовлари ўтказилгунга қадар очиқ ҳолда қолдирилиши керак.
Suggestion to the documentListen to audioGet a link from a document elementЧўнтакларни тўлдириш ва хандақлардаги тупроқни зичлаш ишлари механик мосламалар ёрдамида амалга оширилиши керак.
Suggestion to the documentListen to audioGet a link from a document element181. Қудуқлардаги узеллари қувур ўтказгичларни ётқизиш билан бир вақтда монтаж қилиниши керак.
Suggestion to the documentListen to audioGet a link from a document elementҚувур ўтказгичларда ўрнатиладиган оқимни тўхтатиш ва бошқариш арматуралари фланецларига болтлар билан маҳкам тортмасдан туриб ҳимоя тупроқ қатлами билан тўлдириши керак. Болтли уланишларни якуний маҳкамлаш бевосита тизимни гидравлик синовдан ўтказишдан олдин амалга ошириш лозим.
Suggestion to the documentListen to audioGet a link from a document element182. Қувур ўтказгичларни тупроқ билан кўмишдан аввал қувурнинг юқори қисмида қалинлиги 30 сm дан кам бўлмаган қумли ёки маҳаллий юмшоқ тупроқдан ҳимоя қатлами билан кўмилиши лозим. Бунда, тупроқ таркибида қаттиқ қўшимчалар (чақиқтош, тош, ғишт ва шу кабилар) бўлмаслиги лозим.
Suggestion to the documentListen to audioGet a link from a document elementҚувур ўтказгичларни тупроқ билан зачлаш қўлда, механизациялашмаган усулда бажарилиши керак.
Suggestion to the documentListen to audioGet a link from a document elementТраншея девори ва қувур ўртасидаги чўнтак (бўшлиқ)лардаги тупроқ, шунингдек бутун ҳимоя қатлами, лойиҳада белгиланган сиқилиш коэффициентига эришгунга қадар қўл асбоблари ёрдамида механик равишда зичлаштирилиши лозим.
Suggestion to the documentListen to audioGet a link from a document element10 сm қалинликдаги биринчи ҳимоя қатлами бевосита қувур ўтказгич устидан, қўл асбоблари ёрдамида зичлаштирилиши керак.
Suggestion to the documentListen to audioGet a link from a document element183. Босимли қувур ўтказгичларда ҳароратнинг ўзгариши натижасида юзага келадиган кучланишни камайтириш мақсадида (плюс 10℃ дан юқори ҳароратда ётқизишда) қуйидагилар таъминланиши лозим:
Suggestion to the documentListen to audioGet a link from a document elementқувур ўтказгични «илон изи» қилиб ётқизиш;
Suggestion to the documentListen to audioGet a link from a document elementқувур ўтказгични тупроқ билан кўмишдан олдин совуқ сув билан тўлдириш;
Suggestion to the documentListen to audioGet a link from a document elementқувур ўтказгични тупроқ билан куннинг салқин вақтида кўмиш.
Suggestion to the documentListen to audioGet a link from a document element9-боб. Қувур ўтказгичларни синовдан ўтказиш ва фойдаланишга топшириш
Suggestion to the documentListen to audioGet a link from a document element184. Босимли ва босимсиз (ўзиоқар) сув таъминоти ва оқова сувларни чиқариб юбориш қувур ўтказгичлари икки маротаба (дастлабки ва якуний) гидравлик ёки пневматик усулларда мустаҳкамликка ва зичликка (герметикликка) синовдан ўтказилиши лозим.
Suggestion to the documentListen to audioGet a link from a document element185. Траншеяларни кўмишдан олдин ҳамда арматураларни (гидрантлар, хавфсизлик клапанлари, вантузлар (қувурдан ҳаво чиқариш мосламаси) ва шу кабилар) ўрнатишдан аввал қувур ўтказгичларни мустаҳкамликка синаш лозим. Бунда, дастлабки синаш учун (ортиқча) гидравлик босими ҳисобий ишчи босимнинг 1,5 коэффициентга кўпайтирилган қийматга тенг бўлиши керак.
Suggestion to the documentListen to audioGet a link from a document element186. Қувур ўтказгичларни мустаҳкамликка якуний синовлар траншеялар кўмилгандан кейин ва қувур ўтказгичнинг маълум қисмида барча ишлар тугагалландан сўнг бажарилиши лозим. Бунда, гидрантлар, хавфсизлик клапанлари, вантузлар ўрнатилишидан аввал уларнинг ўрнига тиқин (заглушка)лар ўрнатилиши керак. Якуний синовда гидравлик босим ҳисобий ишчи босимининг 1,3 коэффициентга кўпайтирилган қийматга тенг бўлиши керак.
Suggestion to the documentListen to audioGet a link from a document element187. Зичлаштирувчи ҳалқалар билан карнайсимон учларга уланган босимли полимер қувур ўтказгичларни синовдан ўтказишдан олдин қувур ўтказгичнинг учларида ва бурилмаларида вақтинча ёки доимий тиргаклар ўрнатилиши керак.
Suggestion to the documentListen to audioGet a link from a document element188. Босимли қувур ўтказгичларни дастлабки гидравлик синовдан ўтказиш қуйидагича амалга оширилиши керак:
Suggestion to the documentListen to audioGet a link from a document elementқувур ўтказгични сув билан тўлдириш ва уни 2 h давомида босимсиз ушлаб туриш;
Suggestion to the documentListen to audioGet a link from a document elementқувур ўтказгичда синов босимини яратиш ва уни 0,5 h давомида ушлаб туриш;
Suggestion to the documentListen to audioGet a link from a document elementсинов босимини ҳисобий босимигача пасайтириш ва қувур ўтказгични текшириш (кўздан кечириш).
Suggestion to the documentListen to audioGet a link from a document elementҚувур ўтказгични камида 0,5 h давомида ишчи босими остида ушлаб туриш лозим.
Suggestion to the documentListen to audioGet a link from a document elementҚувур ўтказгич қобиғида деформация вужудга келиш эҳтимоли бўлганлиги сабабли, унга тўлиқ барқарорлашгунга қадар сув қуйиб туриш орқали қувур ўтказгичдаги синов ёки ишчи босимини ушлаб туриш лозим.
Suggestion to the documentListen to audioGet a link from a document elementСинов босими остида қувурларда, уланиш бўғинларида ва бириктирувчи қисмларда ёриқликлар аниқланмаса, шунингдек ишчи босим остида сув оқишлари кузатилмаса, қувур ўтказгич дастлабки гидравлик синовдан ўтган деб ҳисобланади.
Suggestion to the documentListen to audioGet a link from a document element189. Катта диаметрли қувурлардан ўзиоқар оқова сувларни чиқариб юбориш тармоқларининг дастлабки ва якуний синовлари пневматик усулда амалга оширишга йўл қўйилади.
Suggestion to the documentListen to audioGet a link from a document elementДастлабки синовлар траншеяни якуний кўмилишидан олдин 0,05 МРа ҳаво босими остида, 15 min давомида ушлаб туриш билан амалга оширилиши керак.
Suggestion to the documentListen to audioGet a link from a document elementБунда, пайвандланган, ёпиштирилган ва бошқа турдаги уланиш бўғинлари кўздан кечирилиши, сизиб чиқаётган ҳаво товушга ёки совун эмульсияси қопланган уланиш бўғинларида ҳосил бўлган пуфакчаларга қараб уланишдаги заиф жойлари аниқланиши керак.
Suggestion to the documentListen to audioGet a link from a document elementПневматик усулдаги якуний синовлар синовдан ўтказилаётган қувур ўтказгичнинг ўртасидаги қувур устида ерости сувлари сатҳи 2,5 m дан кам бўлганда амалга оширилиши керак.
Suggestion to the documentListen to audioGet a link from a document elementЯкуний пневматик синовлар ҳар 20 — 100 m узунликдаги участкаларда ўтказилиши лозим. Бунда, қувур ўтказгичнинг энг юқори ва энг пастки нуқталари орасидаги фарқ 2,5 m дан ошмаслиги керак.
Suggestion to the documentListen to audioGet a link from a document elementПневматик синовлар қувур ўтказгич кўмилганидан 48 h ўтганидан кейин бошланиши керак. Сиқилган ҳавонинг ортиқ синов босими қуйидаги 6-жадвалга мувофиқ олинади.
Suggestion to the documentListen to audioGet a link from a document element6-жадвал | |||
Ўзиоқар оқова сувларни чиқариб юбориш қувур ўтказгичларини пневматик синашдаги сиқилган ҳавонинг синов босими | |||
Қувур ўқидан ерости сувларигача чуқурлик, h, m | Синов босими, МРа | Босимнинг пасайиши, | |
ортиқча бошланғич, р | якуний, р1 | ||
h = 0 | 0,0100 | 0,0070 | 0,0030 |
0 < h < 0,5 | 0,0155 | 0,0124 | 0,0031 |
0,5 < h < 1 | 0,0210 | 0,0177 | 0,0033 |
1 < h < 1,5 | 0,0265 | 0,0231 | 0,0034 |
1,5 < h < 2 | 0,0320 | 0,0284 | 0,0036 |
2 < h < 2,5 | 0,0375 | 0,0338 | 0,0037 |
Suggestion to the documentListen to audioGet a link from a document element190. Зичлиликка ўтказиладиган якуний гидравлик синови қуйидагича амалга оширилиши керак:
Suggestion to the documentListen to audioGet a link from a document elementқувур ўтказгичда ҳисобий ишчи босимига тенг босим яратилиши ва 2 h давомида сақланиши;
Suggestion to the documentListen to audioGet a link from a document elementбосим 0,02 МРа га тушганда, қўшимча сув берилиши;
Suggestion to the documentListen to audioGet a link from a document elementбосим 10 min дан кўп бўлмаган вақт ичида синов даражасидаги босимгача кўтарилиши ва 2 h давомида сақланиши.
Suggestion to the documentListen to audioGet a link from a document elementСинов босимида қувур ўтказгичдаги сувнинг ҳақиқий оқиб кетиши мазкур ШНҚнинг 7-жадвалида кўрсатилган қийматлардан ошмаса, қувур ўтказгич якуний гидравлик синовдан ўтган деб ҳисобланади.
Suggestion to the documentListen to audioGet a link from a document element191. Ўзиоқар оқова сувларни чиқариб юбориш тармоқларининг гидравлик синови қудуқларда гидроизоляция ишлари тугаллангандан сўнг икки босқичда: дастлабки (қудуқсиз) ва якуний (қудуқлар билан бирга) синовлар амалга оширилиши керак.
Suggestion to the documentListen to audioGet a link from a document element192. Оқова сувларни чиқариб юбориш қувур ўтказгичларининг қудуқлар билан бирга ўтказиладиган якуний синови ишларни бажариш лойиҳаси ва технологик хариталарга мувофиқ амалга оширилиши керак.
Suggestion to the documentListen to audioGet a link from a document element193. Полимер ички қувур ўтказгич тизимларининг гидравлик синовлари муҳит ҳарорати мусбат даражада бўлганда, охирги пайвандланган ёки ёпиштирилган уланишлар бажарилгандан кейин 24 h ўтказиб амалга оширилиши керак.
Suggestion to the documentListen to audioGet a link from a document element194. Ёғин сувларни оқизиш қувурлари ички тизимларининг гидравлик синовлари уларнинг тик қувурларини тўлиқ баландлигигача сув билан тўлдириш орқали амалга оширилиши керак.
Suggestion to the documentListen to audioGet a link from a document elementСиновлар қувур ўтказгичларни ташқи текшириш ва кўзга кўринар нуқсонларни бартараф этишдан кейин амалга оширилиши керак.
Suggestion to the documentListen to audioGet a link from a document elementЁпиштириб уланган қувур ўтказгичларнинг гидравлик синовлари охирги уланишлар бажарилгандан кейин 24 h ўтказиб амалга оширилиши керак.
Suggestion to the documentListen to audioGet a link from a document elementТик қувурни сув билан тўлдиргандан кейин 20 min давомида ундаги сув сатҳи пасаймаса ва ташқи кўздан кечиришда сув оқишлар кузатилмаса ёки бошқа нуқсонлар аниқланмаса ёғин сувларни оқизиш тизими синовдан ўтган деб ҳисобланади.
Suggestion to the documentListen to audioGet a link from a document element7-жадвал | ||
Қувур ўтказгичнинг 1 km узунликдаги участкасида якуний герметиклик синовлари пайтида йўл қўйилган сув оқиб кетиши даражаси | ||
Қувурнинг ташқи диаметри, mm | Қувурлар учун йўл қўйилган сув оқиб кетиши даражаси, l/min | |
ажралмайдиган (пайвандланган, елимланган) уланишлар билан уланган | зичлаштирувчи ҳалқалар билан карнайсимон учларга уланган | |
63 — 75 | 0,2 — 0,24 | 0,3 — 0,5 |
90 — 110 | 0,26 — 0,28 | 0,6-0,7 |
125 — 140 | 0,35 — 0,38 | 0,9 — 0,95 |
160 — 180 | 0,42 — 0,6 | 1,05 — 1,2 |
200 | 0,56 | 1,4 |
250 | 0,7 | 1,55 |
280 | 0,8 | 1,6 |
315 | 0,85 | 1,7 |
355 | 0,9 | 1,8 |
400 — 450 | 1,1-0,5 | 1,95 — 2,1 |
500 — 560 | 1,1 — 1,15 | 2,2 — 2,3 |
630 | 1,2 | 2,4 |
710 | 1,3 | 2,55 |
800 | 1,35 | 2,70 |
900 | 1,45 | 2,90 |
1000 | 1,5 | 3,0 |
1200 | 1,6 | 3,0 |
Suggestion to the documentListen to audioGet a link from a document element195. Полимер қувур ўтказгичларнинг пневматик синовлари ер устида ётқизилиши қуйидаги ҳолларда амалга оширилиши керак:
Suggestion to the documentListen to audioGet a link from a document elementмуҳит ҳарорати 0℃ дан паст бўлганда;
Suggestion to the documentListen to audioGet a link from a document elementтехник сабабларга кўра сувдан фойдаланиш мумкин бўлмаганда;
Suggestion to the documentListen to audioGet a link from a document elementсинов учун зарур бўлган миқдорда сув мавжуд бўлмаганда.
Suggestion to the documentListen to audioGet a link from a document elementПолимер қувур ўтказгичларни пневматик синовдан ўтказиш усуллари ва синов пайтида хавфсизлик талаблари лойиҳада белгиланиши лозим.
Suggestion to the documentListen to audioGet a link from a document element196. Қувур ўтказгичларни фойдаланишга қабул қилиш ШНҚ 3.01.04-19 га мувофиқ амалга оширилиши керак.
Suggestion to the documentListen to audioGet a link from a document element10-боб. Полимер қувурларни монтаж қилишда хавфсизлик чоралари
Suggestion to the documentListen to audioGet a link from a document element197. Полимер қувурларни монтаж қилишда ШНҚ 3.01.02-23 талабларига риоя этилиши лозим.
Suggestion to the documentListen to audioGet a link from a document element198. Пайвандлаш ускуналари ва электр симлари изоляцияси кўздан кечирилиши, шунингдек қувурларни учларига механик ишлов берувчи асбобларнинг ишлаши техник текширувдан ўтказилиши керак.
Suggestion to the documentListen to audioGet a link from a document element199. Пайвандлаш режими параметри қийматлари ҳар бир полимер тури учун белгиланган технологик талабларга жавоб бериши керак.
Suggestion to the documentListen to audioGet a link from a document element200. Сақлаш ва монтаж қилиш пайтида қувурлар атроф-муҳитга зарарли моддалар чиқармаслиги ва бевосита алоқа қилганда инсон организмига таъсир қилмаслиги керак.
Suggestion to the documentListen to audioGet a link from a document element201. Қувурларни монтаж қилиш вақтида ёнғин хавфсизлиги таъминланиши керак. Ёнғин содир бўлганда ёнғин-қутқарув хизматига хабар бериш ва мавжуд ёнғин ўчириш воситаларидан (сув, кўпик, қум, кошма ва шу кабилар) фойдаланган холда ёнғинни бартараф этиш чораларини кўриш зарур.
Suggestion to the documentListen to audioGet a link from a document elementЁпиқ хоналарда ўтказилган қувурларда ёнғин ўчиришда нафас олиш ва кўриш органларини ҳимояловчи шахсий ҳимоя воситаларидан фойдаланиш керак.
Suggestion to the documentListen to audioGet a link from a document element202. Гидравлик ва пневматик синовлар қувур ўтказгичлар ишончли маҳкамлангандан сўнг, уларнинг учларида ва бурилишларида тиргаклар ўрнатилгандан кейин амалга оширилиши керак.
Suggestion to the documentListen to audioGet a link from a document element203. Қувур ўтказгичларни монтаж қилиш ва синовдан ўтказиш пайтида зина ва нарвонларни уларга суянтириш ёки қувур ўтказгичлар устида юришга йўл қўйилмайди. Қувурларни болға билан уриб чиқиш, шунингдек уларни треншея ёки қурилиш конструкциялари деворларидан тортиб олишга йўл қўйилмайди.
Suggestion to the documentListen to audioGet a link from a document element11-боб. Полимер қувурларни ташиш ва сақлаш
Suggestion to the documentListen to audioGet a link from a document element204. Полимер қувурлар ва бириктирувчи қисмлари юк ташувчи транспорт воситасида юкларни юклаш, мустаҳкамлаш ва механик шикастланишини олдини олишга доир техник шартларга риоя қилган ҳолда амалга оширилиши керак.
Suggestion to the documentListen to audioGet a link from a document elementТашиш билан боғлиқ бўлган барча ишлар ишлаб чиқарувчининг йўриқномасида белгиланган муҳит ҳароратидан паст бўлмаган шароитда амалга оширилиши керак.
Suggestion to the documentListen to audioGet a link from a document element205. Қувур ва қисмларни юклаш ва туширишда ҳавонинг салбий ҳароратларда уларни зарбалардан ва механик шикастланишларидан эҳтиёт қилиш лозим.
Suggestion to the documentListen to audioGet a link from a document element206. Полимер қувурларни ўрамларда, ғалтакларга ўралган ҳолда, катта диаметрли қувурлар эса алоҳида қадоқланган пакетларда ёки алоҳида-алоҳида ташиш ва сақлаш лозим.
Suggestion to the documentListen to audioGet a link from a document element207. Қувурларни омборларда сақлашда ишлаб чиқарувчининг йўриқномаларида кўрсатилган шартларга риоя қилиш лозим. Бунда, қувурлар тўпламининг баландлиги 3 m дан ошмаслиги керак.
Suggestion to the documentListen to audioGet a link from a document elementҒалтакларга ўралган қувурларни фақат вертикал ҳолатда сақланиши керак.
Suggestion to the documentListen to audioGet a link from a document elementБириктирувчи қисмлар фақат қадоқланган ҳолда сақланиши керак.
Suggestion to the documentListen to audioGet a link from a document elementҚувурлар ва бириктирувчи қисмларнинг механик шикастланишдан, деформациядан, ичига нефть маҳсулотлари ва ёғларнинг тушишидан, ички юзасининг ифлосланишидан, қуёш нури таъсиридан химояланишини таъминлаш лозим.
Suggestion to the documentListen to audioGet a link from a document element208. Сув таъминоти ва оқова сувларни чиқариб юбориш тизимлари қувур ўтказгичларида қўлланиладиган полимер қувурлар ва бириктирувчи қисмлари (фитинглар) ГОСТ ISO/IEC 15420-2010 бўйича штрих-кодли тамғаларга эга бўлиши лозим (мазкур ШНҚнинг 8-илова).
Suggestion to the documentListen to audioGet a link from a document elementSuggestion to the documentListen to audioGet a link from a document elementШНҚ 2.04.04-24 «Полимер материаллардан ясалган сув таъминоти ва оқова сувларни чиқариб юбориш тизимларининг қувур ўтказгичларини лойиҳалаш ва монтаж қилиш» шаҳарсозлик нормалари ва қоидаларига
1-ИЛОВА
1-ИЛОВА
Suggestion to the documentListen to audioGet a link from a document elementҚувурларнинг хизмат қилиш муддатининг босим ва ташиладиган муҳит ҳароратига боғлиқлиги
Suggestion to the documentListen to audioGet a link from a document elementSuggestion to the documentListen to audioGet a link from a document elementҚувурларнинг хизмат қилиш муддатининг босим ва ташиладиган муҳит ҳароратига боғлиқлиги қуйидаги 8-жадвалда келтирилган.
Suggestion to the documentListen to audioGet a link from a document element8-жадвал | |||||
Ҳарорат | Хизмат қилиш муддати, йил | Қувур тури | |||
PN 10 | PN1S | PN 20 | PN 25 | ||
Йўл қўйилган ортиқча босим, kgf/сm2 | |||||
20℃ | 10 | 13,5 | 21,7 | 27,1 | 33,9 |
25 | 13,2 | 21,1 | 26,4 | 33,0 | |
50 | 12,9 | 20,7 | 25,9 | 32,3 | |
30℃ | 10 | 11,7 | 18,8 | 23,5 | 9,3 |
25 | 11,3 | 18,1 | 22,7 | 28,3 | |
50 | 11,1 | 17,7 | 22,1 | 27,7 | |
40℃ | 10 | 10,1 | 16,2 | 20,3 | 25,3 |
25 | 9,7 | 15,6 | 19,5 | 24,3 | |
50 | 9,2 | 14,7 | 18,4 | 23,0 | |
50℃ | 10 | 8,7 | 13,9 | 17,3 | 21,7 |
25 | 8,0 | 12,8 | 16,0 | 20,0 | |
50 | 7,3 | 11,7 | 14,7 | 18,3 | |
60℃ | 10 | 7,2 | 11,5 | 14,4 | 18,0 |
25 | 6,1 | 9,8 | 12,3 | 15,3 | |
50 | 5,5 | 8,7 | 10,9 | 13,7 | |
70℃ | 10 | 5.3 | 8.5 | 10.7 | 13.3 |
25 | 4.5 | 7.3 | 9.1 | 11.3 | |
50 | 4,3 | 6.8 | 8.5 | 10.7 | |
80℃ | 5 | 4,3 | 6.9 | 8.7 | 10.8 |
10 | 3,9 | 6.3 | 7.9 | 9.8 | |
25 | 3,7 | 5.9 | 7.5 | 9.2 | |
95℃ | 1 | 3,9 | 6.7 | 7.6 | 8.5 |
5 | 2,8 | 4.4 | 5.4 | 6.1 | |
Suggestion to the documentListen to audioGet a link from a document elementSuggestion to the documentListen to audioGet a link from a document elementШНҚ 2.04.04-24 «Полимер материаллардан ясалган сув таъминоти ва оқова сувларни чиқариб юбориш тизимларининг қувур ўтказгичларини лойиҳалаш ва монтаж қилиш» шаҳарсозлик нормалари ва қоидаларига
2-ИЛОВА
2-ИЛОВА
Suggestion to the documentListen to audioGet a link from a document elementПолимер қувурларнинг таснифланиши
Suggestion to the documentListen to audioGet a link from a document elementSuggestion to the documentListen to audioGet a link from a document element1. Босимли қувурлар учун максимал ишчи босимига (МОР) қараб қувурларнинг ташқи диаметри ва девор қалинлиги ўртасидаги нисбати белгиланган, жумладан:
Suggestion to the documentListen to audioGet a link from a document element0,25; 0,32; 0,4; 0,6; 1; 1,6; 2; 2,5 МРа қуйидаги формула бўйича аниқланади:
Suggestion to the documentListen to audioGet a link from a document element
(1)Suggestion to the documentListen to audioGet a link from a document elementбу ерда:
Suggestion to the documentListen to audioGet a link from a document elementР — доимий фойдаланишда қувур ўтказгичдаги муҳитнинг йўл қўйиладиган максимал ишчи босими (МОР), МРа; МОР қувур ўтказгич элементларининг физик ҳамда механик хусусиятларини ҳисобга олади ва қуйидаги формула бўйича ҳисобланади:
Suggestion to the documentListen to audioGet a link from a document elementMOP=20MRS/(C (SDR-1)) (2)
Suggestion to the documentListen to audioGet a link from a document elementMRS — минимал давомли мустаҳкамлик;
Suggestion to the documentListen to audioGet a link from a document elementSDR — стандарт ўлчов нисбати;
Suggestion to the documentListen to audioGet a link from a document elementDн — қувур ўтказгичнинг ташқи диаметри, m (mm);
Suggestion to the documentListen to audioGet a link from a document elements — қувур ўтказгичнинг девори қалинлиги, m (mm);
Suggestion to the documentListen to audioGet a link from a document element[σ] — узоқ муддатли мустаҳкамлигидан келиб чиқадиган ҳисобий мустаҳкамлик, МРа.
Suggestion to the documentListen to audioGet a link from a document element2. Халқаро таснифларда қувурлар «S» серияси билан ва «SDR» стандарт нисбати бўйича белгиланади ва уларнинг қийматлари қуйидаги формулалар билан аниқланади:
Suggestion to the documentListen to audioGet a link from a document element
(2)Suggestion to the documentListen to audioGet a link from a document element
(3)Suggestion to the documentListen to audioGet a link from a document element3. Максимал ишчи босими (МОР) «S» ва «SDR» нинг ўзаро нисбати билан боғлиқлиги қуйидаги формулалар билан аниқланади:
Suggestion to the documentListen to audioGet a link from a document element
(4)Suggestion to the documentListen to audioGet a link from a document elementбу ерда:
Suggestion to the documentListen to audioGet a link from a document elementMRS — минимал узоқ муддатли мустаҳкамлик, МРа;
Suggestion to the documentListen to audioGet a link from a document elementc — хавфсизлик коэффициенти захираси, ҳар бир турдаги материал учун белгиланиши ва тегишли меъёрий ҳужжатларда кўрсатилиши керак.
Suggestion to the documentListen to audioGet a link from a document element4. Оқова сувларни чиқариб юбориш қувурлари ҳалқанинг қаттиқлиги бўйича синфларга бўлинади G0, kPа ва қуйидаги формулалар билан аниқланади:
Suggestion to the documentListen to audioGet a link from a document element
(5)Suggestion to the documentListen to audioGet a link from a document elementбу ерда:
Suggestion to the documentListen to audioGet a link from a document elementE0 — материалнинг эластик модули, kPа;
Suggestion to the documentListen to audioGet a link from a document elementdm — қувур кесимининг ўртача диаметри, m (mm);
Suggestion to the documentListen to audioGet a link from a document elementμ — қувур материалининг Пуассон коэффициенти.
Suggestion to the documentListen to audioGet a link from a document elementG0 < 2500 бўлганда қувур «қаттиқ эмас», G0 ~ 2500 – 5000 — «ярим қаттиқ», G0 = 5000 — 10000 — «қаттиқ» деб ҳисобланади.
Suggestion to the documentListen to audioGet a link from a document element5. Полимер қувурлари материаллари хусусиятларининг асосий кўрсаткичлари қуйидаги 9-жадвал бўйича қабул қилинади.
Suggestion to the documentListen to audioGet a link from a document elementҚувурлар ва бириктирувчи қисмларни ишлаб чиқаришда қўлланиладиган полимер материалларнинг асосий физик-механик хусусиятлари
Suggestion to the documentListen to audioGet a link from a document element9-жадвал | ||||||||
Кўрсаткич | Материал учун кўрсаткичлар қийматлари | |||||||
ПНД | ПВД (ПНП) | ПВХ | ПП | Ўзаро боғланган ПЭ | Хлор-ланган ПВХ | Шиша-пластик | ||
ПВП | ПСП | |||||||
Зичлиги, g/сm3 | 0,94-0,96 | 0,93-0,94 | 0,91-0,93 | 1,4 | 0,91 | 0,93-0,95 | 1,57 | 1,6-2,2 |
Чўзилишдаги оқувчанлик чагараси, МPа | 20 — 25 | 15 — 18 | 10 — 12 | 50 — 56 | 25 — 28 | 18 — 26 | 50 — 55 | 40 — 200* |
Узилиши пайтида чўзилиши, % | 800 | 800 | 600 | 50 | >200 | 200 — 500 | 70 — 120 | 0,4 — 1,4 |
Эластиклик модули, МPа | 800 | 600 | 200 | 3000 | 1200 | 550 — 800 | 2900 | 5000 — 25000** |
Ҳарорат чизиқли кенгайиши коэфф., 10-4 °C-1 | 2 | 2 | 2 | 0,7 | 1,5 | 1,2 — 1,4 | 0,62 | 0,18 — 0,3 |
Ҳисобий мустаҳкамлик, МPа | 5-6,3 | 5 | 2,5 — 3,2 | 10 — 12,5 | 5-6,3 | 6,3 | 10 | 10 — 30** |
Suggestion to the documentListen to audioGet a link from a document element* Фенол-формальдегид, полиэфир и эпоксид қатронлар учун.
Suggestion to the documentListen to audioGet a link from a document element** Ўқларнинг йўналишлари бўйича.
Suggestion to the documentListen to audioGet a link from a document elementИзоҳ: Қувурларнинг марка (тур)лари ГОСТ 33366.1-2015 бўйича берилган.
Suggestion to the documentListen to audioGet a link from a document elementSuggestion to the documentListen to audioGet a link from a document elementШНҚ 2.04.04-24 «Полимер материаллардан ясалган сув таъминоти ва оқова сувларни чиқариб юбориш тизимларининг қувур ўтказгичларини лойиҳалаш ва монтаж қилиш» шаҳарсозлик нормалари ва қоидаларига
3-ИЛОВА
3-ИЛОВА
Suggestion to the documentListen to audioGet a link from a document elementПластик қувурлар ва фитингларнинг кимёвий чидамлилиги бўйича комбинацияланган тасниф жадвали
Suggestion to the documentListen to audioGet a link from a document elementSuggestion to the documentListen to audioGet a link from a document element1-§. Тасниф жадвалини қўллаш доираси
Suggestion to the documentListen to audioGet a link from a document element1. Ушбу маълумотда қувур материалларининг маълум ҳарорат оралиғида, суюқликлар таъсирида кимёвий чидамлилиги таснифини берилган.
Suggestion to the documentListen to audioGet a link from a document elementУшбу таснифга кирувчи қувур материаллари қуйидагилардан иборат:
Suggestion to the documentListen to audioGet a link from a document elementПаст зичликдаги полиэтилен — PE-LD1;
Suggestion to the documentListen to audioGet a link from a document elementЮқори зичликдаги полиэтилен — PE-HD2;
Suggestion to the documentListen to audioGet a link from a document elementПолипропилен — PP;
Suggestion to the documentListen to audioGet a link from a document elementПоли(винилхлорид), пластиклаштирилмаган — PVC-U;
Suggestion to the documentListen to audioGet a link from a document elementПоли(винилхлорид), хлорланган — PVC-C;
Suggestion to the documentListen to audioGet a link from a document elementПолибутен — PB;
Suggestion to the documentListen to audioGet a link from a document elementАкрилонитрил/бутадиен/стирол — ABS;
Suggestion to the documentListen to audioGet a link from a document elementПоли (винилиден фторид) — PVDF;
Suggestion to the documentListen to audioGet a link from a document elementЎзаро боғланган полиэтилен — PE-X3.
Suggestion to the documentListen to audioGet a link from a document elementҚувур маркалари ГОСТ 33366.1-2015 га мувофиқ берилган.
Suggestion to the documentListen to audioGet a link from a document elementPE-LD ва PE-HD эски белгилари сақланиб қолган, чунки синовларнинг аксарияти PE учун янги белгилар қабул қилинишидан олдин амалга оширилган. MD қувурлари учун қийматлар PE-HD учун берилган қийматларга мутаносиб деб ҳисоблаш мумкин.
Suggestion to the documentListen to audioGet a link from a document elementPE-X устунида кўрсатилган қийматлар силан билан ўзаро боғланган полиэтилен учун олинган, лекин кўп ҳолларда улар бошқа ўзаро боғловчи моддалар (пероксидлар, нурланиш ва б.) ёрдамида ишлаб чиқилган PE-X учун ҳам қўланилиши мумкин.
Suggestion to the documentListen to audioGet a link from a document elementҚувурларнинг ушбу иловада келтирилмаган кимёвий моддаларга чидамлилиги ISO/TR 10358:1993 га мувофиқ қабул қилиниши керак.
Suggestion to the documentListen to audioGet a link from a document element2. Ушбу иловада келтирилган 10-жадвалда келтирилган кимёвий чидамлилик таснифи: S (қониқарли); L (чекланган) ёки NS (қониқарсиз) — фақат ички ва ташқи механик зўриқишларга дучор бўлмаган қувурлар учун қўлланилиши мумкин (масалан, ички босим, эгилиш кучланишлари туфайли).
Suggestion to the documentListen to audioGet a link from a document elementСуюқликларни босим остида ёки бошқа зўриқишлар мавжуд бўлганда, суюқликларни ташувчи қувур ва фитингларнинг ҳатти-ҳаракатини баҳолаш учун, дастлабки таснифланиши S ёки L бўлган ҳолларда Oʻz MSt ISO 175:2024 га мувофиқ қўшимча синовларни ўтказиш керак бўлади.
Suggestion to the documentListen to audioGet a link from a document elementМатериалнинг атроф-муҳит таъсиридан ёрилишга мойиллигини баҳолаш учун Oʻz MSt ISO 22088-3:2024 га мувофиқ синовлар ўтказилиши керак.
Suggestion to the documentListen to audioGet a link from a document elementҚувур материалининг ёки ташиладиган суюқликнинг бошқа хусусиятлари (масалан, суюқликни ўтказувчанлиги; суюқликнинг токсиклиги, ёнувчанлиги ва шу кабилар) алоҳида кўриб чиқилиши керак.
Suggestion to the documentListen to audioGet a link from a document element2-§. Қўлланиладиган белгилар ва уларнинг тарифлари
Suggestion to the documentListen to audioGet a link from a document element3. Қуйидаги белгилар қимёвий моддалар билан алоқа қилганда қувурларнинг ҳатти-ҳаракатини кўрсатиш учун қўлланилади:
Suggestion to the documentListen to audioGet a link from a document elementS — қониқарли қаршилик. Қувурлар босим ёки бошқа зўриқишларга дучор бўлмайдиган жойларда ишлатилиши мумкин; босимга дучор бўлган жойларда қўллаш учун якуний баҳолаш босим остида ўтказиладиган синовларга асосланиши керак.
Suggestion to the documentListen to audioGet a link from a document elementL — чекланган қаршилик. Қувурлар босим ёки бошқа зўриқишларга дучор бўлмайдиган, аммо маълум даражада коррозияга учрайдиган жойларда ишлатилиши мумкин; босимга дучор бўлган жойларда қўллаш учун якуний баҳолаш босим остида ўтказиладиган синовларга асосланиши керак.
Suggestion to the documentListen to audioGet a link from a document elementNS — қониқарсиз қаршилик. Қувурлар жиддий таъсирларга дучор бўлиши мумкин: улар босим ёки босимсиз шароитларда ишлатилмайди. Босим остида синовларни ўтказишдан мантиқ йўқ, чунки қувурлар бу синовларга бардош бера олмайди.
Suggestion to the documentListen to audioGet a link from a document element3-§. Суюқликларни тавсифлаш учун қўлланиладиган белгилар
Suggestion to the documentListen to audioGet a link from a document element4. 1-устунда — суюқликнинг идентификация рақами.
Suggestion to the documentListen to audioGet a link from a document element2-устун — суюқликлар энг кенг тарқалган номлар, шу жумладан умумий ва савдо номлари бўйича инглиз алифбоси тартибида келтирилган.
Suggestion to the documentListen to audioGet a link from a document elementБаъзи кимёвий моддалар учун синонимлар биринчи ёки энг кўп ишлатиладиган номига ҳавола қилинган ҳолда ҳам берилган.
Suggestion to the documentListen to audioGet a link from a document elementБаъзи ҳолларда қўшимча маълумотлар тақдим этилади, хусусан:
Suggestion to the documentListen to audioGet a link from a document elementSubl. — шишадиган;
Suggestion to the documentListen to audioGet a link from a document elementDec. — парчаланадиган.
Suggestion to the documentListen to audioGet a link from a document element3-устунда — керак бўлганда, эриш ҳароратлари (темп.пл.), техник тозаликдаги суюқликларга тегишли қийматлар кўрсатилган;
Suggestion to the documentListen to audioGet a link from a document element4-устунда — зарурат бўлган ҳолларда қайнаш ҳарорати (темп.кип.) кўрсатилган, қийматлар, агар бошқачаси кўрсатилмаган бўлса, стандарт атмосфера босимида техник тозаликдаги суюқликларга тегишли.
Suggestion to the documentListen to audioGet a link from a document element5-устунда — суюқликнинг концентрацияси ва/ёки тозалиги қуйидаги белгилар ёрдамида кўрсатилган:
Suggestion to the documentListen to audioGet a link from a document elementDil.sol. — 10 фоизга тенг ёки ундан кам концентрациягача суюлтирилган сувли эритма;
Suggestion to the documentListen to audioGet a link from a document elementSol. — концентрацияси 10 фоиздан юқори бўлган, аммо тўйинмаган сувли эритма;
Suggestion to the documentListen to audioGet a link from a document elementSat.sol. — 20℃ да тайёрланган тўйинган сувли эритма.
Suggestion to the documentListen to audioGet a link from a document elementtg — тозалиги камида техник даражада (technical-grade);
Suggestion to the documentListen to audioGet a link from a document elementtg-s — техник синфи, қаттиқ (technical grade, solid);
Suggestion to the documentListen to audioGet a link from a document elementtg-l — техник нави, суюқлик (technical grade, liquid);
Suggestion to the documentListen to audioGet a link from a document elementtg-g — техник кўриниши, газ (technical grade, gas);
Suggestion to the documentListen to audioGet a link from a document elementwork.sol. — концентрациянинг ишчи эритмаси (working solution), одатда тегишли саноатда қўлланилади;
Suggestion to the documentListen to audioGet a link from a document elementsusp. — суспензия (suspension), қаттиқ модданинг тўйинган эритмаси, 20℃ таъсирида. Концентрация, агар бошқачаси кўрсатилмаган бўлса, 20℃ да вазни бўйича фоизда келтирилган.
Suggestion to the documentListen to audioGet a link from a document element6-устун — кимёвий чидамлилик аниқланадиган синов ҳарорати.
Suggestion to the documentListen to audioGet a link from a document element7-устун ва бошқалар — қувур материалларининг кимёвий чидамлилиги ушбу илованинг мазкур илованинг 1-бандда келтирилган таснифга мувофиқ берилган.
Suggestion to the documentListen to audioGet a link from a document element|
10-жадвал |
||||||||||||||
|
Кимёвий чидамлилик таснифи |
||||||||||||||
|
Т/р |
Кимёвий модда |
Эриш ҳарорати, ℃ |
Қайнаш ҳарорати, ℃ |
Концен-я, |
Модда ҳарорати |
Қувур материали |
||||||||
|
PE- LD |
PE- HD |
PP |
PB |
PVC- U |
PVC- C |
ABS |
PVDF |
PE- X |
||||||
|
16. |
Алюминий хлориди — AlCl₃ |
sat.sol. |
20 |
S |
S |
S |
S |
S |
S |
S |
S |
|
||
|
50 |
S |
S |
S |
|
||||||||||
|
60 |
S |
S |
S |
S |
S |
S |
S |
|
||||||
|
80 |
S |
S |
|
|||||||||||
|
100 |
L |
S |
|
|||||||||||
|
17. |
Алюминий фториди — AlF3 |
250 |
susp. |
20 |
S |
S |
S |
S |
S |
S |
S |
S |
|
|
|
50 |
S |
S |
S |
|
||||||||||
|
60 |
S |
S |
S |
S |
S |
S |
S |
|
||||||
|
100 |
S |
|
||||||||||||
|
18. |
Алюминий гидроксиди — Al(OH)3 |
susp. |
20 |
S |
S |
S |
S |
S |
S |
S |
|
|||
|
50 |
S |
S |
|
|||||||||||
|
60 |
S |
S |
S |
S |
S |
S |
|
|||||||
|
100 |
S |
|
||||||||||||
|
22. |
Алюминий сульфат (алюминий сульфат эритмаси) — Al₂(SO₄)₃ |
sat.sol. |
20 |
S |
S |
S |
L |
S |
S |
S |
S |
|
||
|
50 |
|
|
|
|
|
S |
S |
S |
|
|||||
|
60 |
S |
S |
S |
NS |
S |
S |
|
S |
|
|||||
|
100 |
|
|
|
|
|
|
|
S |
|
|||||
|
23. |
Сувли, техник аммиак — NH4OH. |
|
|
sat.sol. |
20 |
S |
S |
S |
S |
S |
S |
S |
L |
|
|
50 |
|
|
|
|
|
S |
S |
|
|
|||||
|
60 |
S |
S |
S |
S |
S |
S |
|
|
|
|||||
|
26. |
Аммоний ацетати — C₂H₇NO₂ |
sat.sol. |
20 |
|
|
S |
|
|
|
|
S |
|
||
|
60 |
|
|
S |
|
|
|
|
S |
|
|||||
|
100 |
|
|
|
|
|
|
|
S |
|
|||||
|
27. |
Аммоний гидрофториди (бифторид) — H4(HF2), |
|
|
sat.sol. |
20 |
|
|
|
S |
|
|
|
|
|
|
60 |
|
|
|
S |
|
|
|
|
|
|||||
|
28. |
Аммоний карбонати — (NH4)2CO3 (Dec. 58°C да) |
|
|
sat.sol. |
20 |
S |
S |
S |
S |
S |
|
S |
S |
|
|
50 |
|
|
|
|
|
|
S |
S |
|
|||||
|
60 |
S |
S |
S |
S |
S |
|
|
S |
|
|||||
|
100 |
|
|
|
|
|
|
|
S |
|
|||||
|
120 |
|
|
|
|
|
|
|
S |
|
|||||
|
29. |
Аммоний хлориди (нашатир) — NH4Cl |
|
|
sat.sol. |
20 |
S |
S |
S |
S |
S |
S |
S |
S |
|
|
50 |
|
|
|
|
|
S |
S |
S |
|
|||||
|
60 |
S |
S |
S |
S |
S |
S |
|
S |
|
|||||
|
100 |
|
|
|
|
|
|
|
S |
|
|||||
Suggestion to the documentListen to audioGet a link from a document element|
Т/р |
Кимёвий модда |
Эриш ҳарорати, ℃ |
Қайнаш ҳарорати, ℃ |
Концен-я, |
Модда ҳарорати |
Қувур материали |
||||||||
|
PE- LD |
PE- HD |
PP |
PB |
PVC- U |
PVC- C |
ABS |
PVDF |
PE- X |
||||||
|
31. |
Амоний бикарбонат — NH4HCO3 |
sat.sol. |
20 |
S |
S |
S |
|
S |
|
|
|
|
||
|
60 |
S |
S |
S |
|
S |
|
|
|
|
|||||
|
34. |
Амоний нитрат (аммиакли селитра) — NH₄NO₃ |
170 |
|
sat.sol. |
20 |
S |
S |
S |
S |
S |
S |
S |
S |
|
|
50 |
|
|
|
|
|
S |
S |
S |
|
|||||
|
60 |
S |
S |
S |
S |
S |
S |
|
S |
|
|||||
|
100 |
|
|
S |
|
|
L |
|
S |
|
|||||
|
35. |
Амоний пероксодисульфат (персульфат) — (NH4)2S2O8 |
|
|
sat.sol. |
20 |
S |
S |
S |
S |
S |
|
S |
S |
|
|
50 |
|
|
|
|
|
|
S |
S |
|
|||||
|
60 |
S |
S |
S |
S |
S |
|
|
S |
|
|||||
|
100 |
|
|
|
|
|
|
|
S |
|
|||||
|
36. |
Аммофосфат (аммоний фосфат) — (NH4)3PO4 |
|
|
sat.sol. |
20 |
|
|
s |
s |
s |
|
s |
S |
|
|
50 |
|
|
|
|
|
|
s |
S |
|
|||||
|
60 |
|
|
|
s |
s |
|
|
S |
|
|||||
|
120 |
|
|
|
|
|
|
|
S |
|
|||||
|
81. |
Кальций гидросульфит (бисульфит) — Ca(HSO3)2 |
|
|
sat.sol. |
20 |
|
|
|
S |
|
S |
S |
S |
|
|
50 |
|
|
|
|
|
|
S |
S |
|
|||||
|
60 |
|
|
|
S |
|
|
|
S |
|
|||||
|
120 |
|
|
|
|
|
|
|
S |
|
|||||
|
85. |
Кальций хлориди — CaCl2 |
|
|
sat.sol. |
20 |
S |
S |
S |
S |
S |
S |
S |
S |
S |
|
50 |
|
|
|
|
|
S |
S |
S |
|
|||||
|
60 |
S |
S |
S |
S |
S |
S |
|
S |
S |
|||||
|
80 |
|
|
|
|
|
S |
|
S |
S |
|||||
|
100 |
|
|
S |
|
|
L |
|
S |
|
|||||
|
120 |
|
|
|
|
|
|
|
S |
|
|||||
|
86. |
Кальций гидроксиди (сўндирилган оҳак, оҳак сути) — Ca(OH)2 |
|
|
sat.sol. |
20 |
S |
S |
S |
S |
S |
S |
S |
NS |
|
|
50 |
|
|
|
|
|
S |
S |
|
|
|||||
|
60 |
S |
S |
S |
S |
S |
S |
|
|
|
|||||
|
88. |
Кальций нитрати (кальцийли селитра) — Ca(NO₃)₂ |
|
|
sat.sol. |
20 |
S |
S |
S |
S |
S |
S |
S |
|
S |
|
50 |
|
|
|
|
|
S |
S |
|
|
|||||
|
60 |
S |
S |
S |
S |
S |
S |
|
|
S |
|||||
|
80 |
|
|
|
|
|
|
|
|
S |
|||||
|
89. |
Кальций сульфати — CaSO4 |
|
|
susp. |
20 |
S |
S |
S |
S |
S |
S |
S |
S |
|
|
50 |
|
|
|
|
|
S |
S |
S |
|
|||||
|
60 |
S |
S |
S |
S |
S |
S |
|
S |
|
|||||
|
120 |
|
|
|
|
|
|
|
S |
|
|||||
Suggestion to the documentListen to audioGet a link from a document element|
№ |
Кимёвий модда |
Эриш ҳарорати, ℃ |
Қайнаш ҳарорати, ℃ |
Концен-я, |
Модда ҳарорати |
Қувур материали |
||||||||
|
PE- LD |
PE- HD |
PP |
PB |
PVC- U |
PVC- C |
ABS |
PVDF |
PE- X |
||||||
|
102. |
Сувли хлор (эритма) — Cl2 + H2O = HCl + HClO |
|
|
sat.sol. |
20 |
NS |
L |
S |
S |
|
S |
S |
S |
|
|
50 |
|
|
|
|
|
S |
S |
S |
|
|||||
|
60 |
NS |
NS |
L |
S |
|
S |
|
S |
|
|||||
|
80 |
|
|
|
|
|
S |
|
S |
|
|||||
|
103. |
Хлор газсимон, нам — Cl2 |
|
|
tg-g |
20 |
|
|
|
NS |
|
S |
NS |
NS |
|
|
50 |
|
|
|
|
|
S |
N5 |
|
|
|||||
|
60 |
|
|
|
NS |
|
S |
|
|
|
|||||
|
80 |
|
|
|
|
|
S |
|
|
|
|||||
|
120. |
Мис купороси (мис сульфати (II)) — CuSO4 |
|
|
sat.sol. |
20 |
S |
S |
S |
S |
S |
S |
S |
S |
|
|
50 |
|
|
|
|
|
S |
S |
S |
|
|||||
|
60 |
S |
S |
S |
S |
S |
S |
|
S |
|
|||||
|
100 |
|
|
|
|
|
S |
|
S |
|
|||||
|
168. |
Темир нитрати — Fe(NO3)2 |
|
|
sat.sol. |
20 |
S |
S |
S |
S |
S |
S |
S |
S |
|
|
50 |
|
|
|
|
|
S |
S |
S |
|
|||||
|
60 |
S |
S |
S |
S |
S |
S |
|
S |
|
|||||
|
100 |
|
|
S |
|
|
|
|
S |
|
|||||
|
169. |
Темир сульфати (II) — FeSO4 |
|
|
sat.sol. |
20 |
S |
S |
S |
S |
S |
S |
S |
S |
|
|
50 |
|
|
|
|
|
S |
S |
S |
|
|||||
|
60 |
S |
S |
S |
S |
S |
S |
|
S |
|
|||||
|
100 |
|
|
S |
|
|
|
|
S |
|
|||||
|
170. |
Темир хлориди (II) — FeCl2 |
|
|
sat.sol. |
20 |
S |
S |
S |
S |
S |
S |
S |
S |
|
|
50 |
|
|
|
|
|
S |
S |
S |
|
|||||
|
60 |
S |
S |
S |
S |
S |
S |
|
S |
|
|||||
|
100 |
|
|
S |
|
|
|
|
S |
|
|||||
|
173. |
Фтор газсимон, қуруқ — F2O |
|
|
tg-g |
20 |
NS |
NS |
|
L |
NS |
|
NS |
|
|
|
50 |
|
|
|
|
|
|
NS |
|
|
|||||
|
60 |
NS |
NS |
|
NS |
NS |
|
|
|
|
|||||
|
199. |
Хлорид кислотаси — HCl |
112 |
85 |
до 10 |
20 |
S |
S |
S |
S |
S |
S |
S |
S |
S |
|
60 |
S |
S |
S |
S |
S |
S |
|
S |
S |
|||||
|
80 |
|
|
|
|
|
S |
|
S |
S |
|||||
|
до 25 |
20 |
S |
S |
S |
S |
S |
S |
S |
S |
S |
||||
|
60 |
S |
S |
|
S |
|
S |
|
S |
S |
|||||
|
80 |
|
|
|
|
|
S |
|
S |
S |
|||||
|
до 30 |
20 |
S |
S |
S |
S |
S |
S |
|
S |
S |
||||
|
60 |
S |
S |
|
|
S |
S |
|
S |
S |
|||||
|
80 |
|
|
|
|
|
S |
|
S |
|
|||||
Suggestion to the documentListen to audioGet a link from a document element|
№ |
Кимёвий модда |
Эриш ҳарорати, ℃ |
Қайнаш ҳарорати, ℃ |
Концен-я, |
Модда ҳарорати |
Қувур материали |
||||||||
|
PE- LD |
PE- HD |
PP |
PB |
PVC- U |
PVC- C |
ABS |
PVDF |
PE- X |
||||||
|
200. |
Хлорид кислотаси, газсимон, қуруқ — HCl |
|
|
tg-g |
20 |
|
|
S |
|
|
|
NS |
|
|
|
50 |
|
|
|
|
|
|
NS |
|
|
|||||
|
60 |
|
|
S |
|
|
|
|
|
|
|||||
|
208. |
Водород сульфиди, сувли — H₂S |
|
|
dil.sol. |
120 |
|
|
|
|
|
|
S |
|
|
|
sat.sol. |
20 |
|
|
|
S |
|
S |
|
|
|
||||
|
60 |
|
|
|
S |
|
S |
|
|
|
|||||
|
tg-g |
120 |
|
|
|
|
|
|
S |
|
|
||||
|
274. |
Озон (триоксид), газсимон — O3 |
|
|
sat.sol. |
20 |
|
|
|
|
|
|
|
S |
|
|
tg-g |
20 |
NS |
L |
|
|
S |
S |
NS |
|
|
||||
|
50 |
|
|
|
|
|
|
NS |
|
|
|||||
|
60 |
NS |
NS |
|
|
S |
|
|
|
|
|||||
|
322. |
Калий перманганати (калий марганец эритмаси) — KMnO4 |
|
|
10 |
20 |
|
|
|
S |
S |
S |
|
S |
|
|
60 |
|
|
|
S |
S |
S |
|
S |
|
|||||
|
80 |
|
|
|
|
|
S |
|
S |
|
|||||
|
20 |
20 |
S |
S |
|
|
S |
S |
|
S |
|
||||
|
60 |
S |
S |
|
|
S |
S |
|
S |
|
|||||
|
100 |
|
|
|
|
|
|
|
S |
|
|||||
|
30 |
20 |
|
|
S |
|
S |
|
|
S |
|
||||
|
60 |
|
|
|
|
S |
|
|
S |
|
|||||
|
100 |
|
|
|
|
|
|
|
S |
|
|||||
|
363. |
Натрий гидрооксиди (каустик сода) — NaOH |
|
|
Sol. до 10 |
20 |
S |
S |
S |
S |
S |
S |
S |
|
|
|
50 |
|
|
|
|
|
S |
S |
|
|
|||||
|
60 |
S |
S |
S |
S |
S |
S |
|
|
|
|||||
|
от 10 до 35 |
20 |
S |
S |
S |
S |
S |
S |
S |
|
S |
||||
|
50 |
|
|
|
|
|
S |
S |
|
|
|||||
|
60 |
S |
S |
|
S |
S |
S |
|
|
S |
|||||
|
от 10 до 60 |
20 |
|
|
S |
|
S |
S |
S |
|
S |
||||
|
50 |
|
|
|
|
|
S |
S |
|
|
|||||
|
60 |
|
|
S |
|
S |
S |
|
|
S |
|||||
|
365. |
Натрий метафосфати (гексаметафосфат) — (NaPO3)6 |
|
|
sol. |
20 |
|
|
S |
|
|
|
NS |
|
|
|
50 |
|
|
|
|
|
|
NS |
|
|
|||||
|
380. |
Олтингугурт диоксиди (олтингугурт ангидриди), қуруқ, газсимон — SO2 |
- 73 |
-10 |
|
20 |
S |
S |
S |
|
S |
S |
|
|
|
|
60 |
S |
S |
|
|
S |
S |
|
|
|
|||||
|
381. |
Олтингугурт диоксиди (олтингугурт ангидриди), нам, газсимон — SO2 |
- 73 |
-10 |
|
20 |
|
|
S |
S |
|
S |
NS |
NS |
|
|
40 |
|
|
|
|
|
S |
|
|
|
|||||
|
60 |
|
|
|
L |
|
|
|
|
|
|||||
Suggestion to the documentListen to audioGet a link from a document element|
Т/р |
Кимёвий модда |
Эриш |
Қайнаш ҳарорати, ℃ |
Концен-я, |
Модда ҳарорати |
Қувур материали |
||||||||
|
PE- LD |
PE- HD |
PP |
PB |
PVC- U |
PVC- C |
ABS |
PVDF |
PE- X |
||||||
|
382 |
Олтингугурт триоксиди (олтингугурт ангидриди) – SO3 |
17 |
45 |
tg-1 |
20 |
NS |
NS |
|
L |
|
|
|
NS |
|
|
60 |
NS |
NS |
|
NS |
|
|
|
|
|
|||||
|
383 |
Сульфат кислотаси - H₂SO₄ |
|
|
до 10 |
20 |
S |
S |
S |
S |
S |
S |
S |
S |
S |
|
50 |
|
|
|
|
|
S |
S |
S |
|
|||||
|
60 |
S |
S |
S |
S |
S |
S |
|
S |
S |
|||||
|
80 |
|
|
|
|
|
S |
|
S |
|
|||||
|
100 |
|
|
S |
|
|
L |
|
S |
|
|||||
|
от 10 до 50 |
20 |
S |
S |
S |
S |
S |
S |
S |
S |
S |
||||
|
60 |
S |
S |
|
S |
S |
S |
|
S |
S |
|||||
|
80 |
|
|
|
|
|
S |
|
S |
|
|||||
|
120 |
|
|
|
|
|
|
|
S |
|
|||||
|
от 50 до 75 |
20 |
S |
S |
|
L |
S |
S |
|
S |
S |
||||
|
60 |
S |
S |
|
NS |
L |
S |
|
S |
S |
|||||
|
80 |
|
|
|
|
|
S |
|
S |
|
|||||
|
от 75 до 90 |
20 |
|
|
|
L |
S |
S |
NS |
|
S |
||||
|
50 |
|
|
|
|
|
S |
NS |
|
|
|||||
|
60 |
|
|
|
NS |
L |
S |
|
|
L |
|||||
|
80 |
|
|
|
|
|
|
|
|
NS |
|||||
|
410 |
Дистилланган сув |
|
|
|
20 |
S |
S |
S |
S |
S |
S |
S |
S |
|
|
60 |
S |
S |
S |
S |
S |
S |
|
S |
|
|||||
|
80 |
|
|
|
|
|
S |
|
S |
|
|||||
|
100 |
|
|
S |
|
|
L |
|
S |
|
|||||
|
120 |
|
|
|
|
|
|
|
S |
|
|||||
|
411 |
Тоза сув |
|
|
|
20 |
S |
S |
S |
S |
S |
S |
S |
S |
|
|
60 |
S |
S |
S |
S |
S |
S |
|
S |
|
|||||
|
80 |
|
|
|
|
|
S |
|
S |
|
|||||
|
100 |
|
|
S |
|
|
L |
|
S |
|
|||||
|
120 |
|
|
|
|
|
|
|
S |
|
|||||
|
413 |
Ичимлик суви |
|
|
work.sol. |
20 |
S |
S |
S |
S |
S |
S |
S |
S |
|
|
50 |
|
|
|
|
|
S |
S |
S |
|
|||||
|
60 |
S |
S |
S |
S |
S |
S |
|
S |
|
|||||
|
80 |
|
|
|
|
|
S |
|
S |
|
|||||
|
100 |
|
|
S |
|
|
L |
|
S |
|
|||||
|
120 |
|
|
|
|
|
|
|
S |
|
|||||
Suggestion to the documentListen to audioGet a link from a document elementSuggestion to the documentListen to audioGet a link from a document elementШНҚ 2.04.04-24 «Полимер материаллардан ясалган сув таъминоти ва оқова сувларни чиқариб юбориш тизимларининг қувур ўтказгичларини лойиҳалаш ва монтаж қилиш» шаҳарсозлик нормалари ва қоидаларига
4-ИЛОВА
4-ИЛОВА
Suggestion to the documentListen to audioGet a link from a document elementҚувурлардаги босимнинг йўқолишини аниқлаш учун номограммалар
Suggestion to the documentListen to audioGet a link from a document elementSuggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element13-расм. Диаметри 6 — 100 mm (Кэ = 0,00002) бўлганда қувурлардаги босимнинг йўқолишини аниқлаш учун фойдаланиладиган номограмма
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element14-расм. Диаметри 100 — 1200 mm (Кэ = 0,00002) бўлганда қувурлардаги босимнинг йўқолишини аниқлаш учун фойдаланиладиган номограмма
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element15-расм. Диаметри 6 — 100 mm бўлган қувурларни ҳисоблашда сув ҳарорати kt га қўлланиладиган тузатиш коэффициентини аниқлаш учун фойдаланиладиган номограмма
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element16-расм. Диаметри 100 — 1200 mm бўлган қувурларни ҳисоблашда сув ҳарорати kt га қўлланиладиган тузатиш коэффициентини аниқлаш учун фойдаланиладиган номограмма
Suggestion to the documentListen to audioGet a link from a document elementSuggestion to the documentListen to audioGet a link from a document elementШНҚ 2.04.04-24 «Полимер материаллардан ясалган сув таъминоти ва оқова сувларни чиқариб юбориш тизимларининг қувур ўтказгичларини лойиҳалаш ва монтаж қилиш» шаҳарсозлик нормалари ва қоидаларига
5-ИЛОВА
5-ИЛОВА
Suggestion to the documentListen to audioGet a link from a document elementБосимли қувур ўтказгичларнинг горизонтал ва вертикал қисмларида маҳкамлагичлар орасидаги қабул қилинадиган масофалар
Suggestion to the documentListen to audioGet a link from a document elementSuggestion to the documentListen to audioGet a link from a document element|
11-жадвал |
||||||||||||
|
DH, mm |
Горизонтал ётқизиладиган қувур ўтказгичлар учун таянч (маҳкамлагич)лар орасидаги масофа, m, материал турига қараб |
|||||||||||
|
ПНД (паст босимли полиэтилен), ПП (полипропилен) |
||||||||||||
|
Е (енгил) |
ЎЕ (ўрта енгил) |
Ў (ўрта) |
О (оғир) |
|||||||||
|
Оқиб ўтувчи суюқлик ҳарорати, ℃ |
||||||||||||
|
20 |
30 |
40 |
20 |
30 |
40 |
20 |
30 |
40 |
20 |
30 |
40 |
|
|
10 12 16 20 25 32 40 50 63 75 90 110 125 140 160 180 200 225 250 290 315 355 400 450 500 560 630 |
850 900 1000 1100 1300 1400 1550 1600 1700 1850 2000 2200 2300 2500 2700 2950 3100 3400 3700 |
800 800 900 1000 1150 1300 1400 1500 1600 1700 1800 2000 2100 2300 2500 2700 2850 3100 3400 |
700 750 800 900 1000 1100 1250 1300 1400 1400 1600 1700 1800 2000 2150 2400 2500 2700 2900 |
700 800 900 1100 1200 1400 1500 1600 1700 1850 2000 2100 2300 2500 2700 2900 3100 3400 3650 3900 4200 |
700 750 800 950 1100 1200 1300 1400 1500 1650 1800 1900 2100 2250 2400 2600 2800 3100 3300 3600 3900 |
600 650 700 800 900 1100 1200 1200 1350 1400 1500 1700 1800 2000 2000 2300 2500 2700 2900 3100 3400 |
600 650 800 1000 1150 1250 1400 1500 1600 1750 1900 2000 2200 2350 2500 2700 2950 3200 3500 3800
|
550 600 700 900 1050 1150 1250 1400 1500 1600 1750 1900 2000 2150 2200 2500 2700 2900 3150 3450
|
500 550 600 800 900 1000 1100 1200 1300 1400 1500 1600 1750 1900 2000 2200 2350 2550 2700 3000 |
400 420 500 550 650 750 850 1000 1150 1300 1500 1700 1800 1950 2150 2300 2500 2700 2900 3100 |
350 400 450 500 550 650 800 900 1050 1200 1350 1500 1700 1700 1950 2100 2250 2450 2600 2850 |
300 350 400 450 500 600 700 800 900 1000 1200 1300 1450 1550 1700 1850 2000 2150 2300 2500 |
Suggestion to the documentListen to audioGet a link from a document element|
|
(давоми) |
||||||||||||||
|
|
Горизонтал ётқизиладиган қувур ўтказгичлар учун таянч (маҳкамлагич)лар орасидаги масофа, m, материал турига қараб |
||||||||||||||
|
DH, mm |
ПВД (юқори босимли полиэтилен) |
ПВХ (поливинил хлорид) |
|||||||||||||
|
Е |
ЎЕ |
Ў |
О |
О |
|||||||||||
|
Оқиб ўтувчи суюқлик ҳарорати, ℃ |
|||||||||||||||
|
20 |
30 |
40 |
20 |
30 |
40 |
20 |
30 |
40 |
20 |
30 |
40 |
20 |
30 |
40 |
|
|
10 12 16 20 25 32 40 50 63 75 90 110 125 140 160 180 200 225 250 290 315 355 400 450 500 560 630 |
400 500 550 600 700 800 900 1000 1100 1200 |
400 450 500 600 650 700 900 950 100 1100 |
400 400 500 550 600 700 800 850 900 1000 |
400 450 550 650 750 800 900 1000 1100 1200 1300 |
350 400 500 600 700 750 850 1000 1100 1150 1250 |
300 350 450 500 600 700 800 900 950 1000 1100 |
300 400 400 500 600 700 800 900 1000 1150 1200
|
300 350 400 450 550 600 700 800 950 1100 1200 |
300 300 350 400 500 550 650 750 850 950 1000 |
250 300 350 400 450 550 650 750 850 1000 1100 1250 1350 |
200 250 300 350 450 500 600 700 800 900 1000 1150 1250
|
200 250 300 350 400 450 550 600 700 800 900 1000 1100 |
500 550 650 850 1000 1200 1350 1600 1800 2000 2100 2250 2450
3000 |
450 500 550 750 950 1100 1250 1500 1650 1800 2000 2000 2250
2750 |
400 450 500 700 1000 1000 1100 1300 1500 1600 1750 1850 2000
2450 |
|
Изоҳ. Хисоб-китобда қуйидагилар қабул қилинган: Yтр= Yc= 0,96 g/сm3 ва j = 0,005. |
|||||||||||||||
Suggestion to the documentListen to audioGet a link from a document element|
|
12-жадвал |
|||||
|
|
Вертикал ётқизиладиган қувур ўтказгичлар учун таянч (маҳкамлагич)лар орасидаги масофа, m, материал турига қараб |
|||||
|
DH, mm |
ПНД, ПВХ, ПП |
ПВД |
||||
|
Оқиб ўтувчи суюқлик ҳарорати, ℃ |
||||||
|
20 |
30 |
40 |
20 |
30 |
40 |
|
|
32 40 50 63 75 90 110 125 140 160 225 315 400 |
1200 1500 1800 2400 2900 3200 3900 4500 4900 5500 6800 9200 13000 |
1000 1200 1500 2000 2500 2900 3500 3800 4200 5000 5900 8200 10000 |
800 1000 1200 1800 2200 2600 3300 3600 4000 4800 5300 7200 9200 |
1000 1300 1800 2100 2500 3100 3600 3900 4100 4600 |
900 1100 1400 1700 2000 2600 2900 3200 3500 4000 |
850 1000 1200 1400 1800 2300 2500 3000 3200 3800 |
Suggestion to the documentListen to audioGet a link from a document elementSuggestion to the documentListen to audioGet a link from a document elementШНҚ 2.04.04-24 «Полимер материаллардан ясалган сув таъминоти ва оқова сувларни чиқариб юбориш тизимларининг қувур ўтказгичларини лойиҳалаш ва монтаж қилиш» шаҳарсозлик нормалари ва қоидаларига
6-ИЛОВА
6-ИЛОВА
Suggestion to the documentListen to audioGet a link from a document elementОқова сувларни чиқариб юбориш қувур ўтказгичининг диаметрини аниқлаш учун фойдаланиладиган номограмма
Suggestion to the documentListen to audioGet a link from a document elementSuggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element17-расм. Оқова сувларни чиқариб юбориш қувур ўтказгичининг диаметрини аниқлаш учун номограмма
Suggestion to the documentListen to audioGet a link from a document elementSuggestion to the documentListen to audioGet a link from a document elementШНҚ 2.04.04-24 «Полимер материаллардан ясалган сув таъминоти ва оқова сувларни чиқариб юбориш тизимларининг қувур ўтказгичларини лойиҳалаш ва монтаж қилиш» шаҳарсозлик нормалари ва қоидаларига
7-ИЛОВА
7-ИЛОВА
Suggestion to the documentListen to audioGet a link from a document elementЕр остига ётқизиладиган полимер қувур ўтказгичларнинг мустаҳкамлигини ҳисоблаш услуби (умумий тамойиллар)
Suggestion to the documentListen to audioGet a link from a document elementSuggestion to the documentListen to audioGet a link from a document element1. Ерга ётқизиладиган полимер қувур ўтказгичлар мустаҳкамлигини ҳисоблашда тенгсизликка жамланиши керак:
Suggestion to the documentListen to audioGet a link from a document elementбосимли қувур ўтказгичлар учун
Suggestion to the documentListen to audioGet a link from a document element
(1)Suggestion to the documentListen to audioGet a link from a document elementўзиоқра қувур ўтказгичлар учун:
Suggestion to the documentListen to audioGet a link from a document element
(2)Suggestion to the documentListen to audioGet a link from a document elementдренаж қувур ўтказгичлар учун:
Suggestion to the documentListen to audioGet a link from a document element
(3)Suggestion to the documentListen to audioGet a link from a document elementбу ерда:
Suggestion to the documentListen to audioGet a link from a document element
— тупроқ (
MPa) ва транспорт юкламалари (
MPa) таъсирида қувур кесимининг доиралиги туфайли қувур деворида материални чўзилиш деформациясининг максимал қиймати:Suggestion to the documentListen to audioGet a link from a document element
— қувур деворида материалнинг қувур ичидаги сув босими таъсирида чўзилиш даражаси;Suggestion to the documentListen to audioGet a link from a document element
— қувур ўтказгичга тушадиган ташқи юкламалар таъсирида қувур девори материалининг сиқилиш даражаси;Suggestion to the documentListen to audioGet a link from a document element
— зўриқишнинг бўшашиши шароитида юзага келадиган қувур девори материалининг чўзилиш деформациясининг чекланган йўл қўйилган максимал қиймати;Suggestion to the documentListen to audioGet a link from a document element
— силжиш шароитида қувур девори материалининг чўзилиш деформациясининг чекланган йўл қўйилган максимал қиймати;Suggestion to the documentListen to audioGet a link from a document element
— қувур деворининг тешилиш турини ҳисобга олган ҳолда хавфсизлик омили (коэфициенти), қуйидагича қабул қилиниши мумкин: силлиқ деворли қувур думалоқ тешикли бўлганда — 2,3; шиша (базальт) пластмасса қувури думалоқ тешикли бўлганда — 3,0; силлиқ бурчакли тирқишли тешик (масалан тарафларнинг нисбати 8:1 ёки 25:3) бўлганда — 1,3; бошқа шартлар учун қиймати меъёрий ҳужжатларда кўрсатилиши керак.Suggestion to the documentListen to audioGet a link from a document element қиймат қуйидаги формула бўйича аниқланади:Suggestion to the documentListen to audioGet a link from a document element
(4)Suggestion to the documentListen to audioGet a link from a document elementбу ерда:
Suggestion to the documentListen to audioGet a link from a document element
— зичланиш сифатини ҳисобга олган ҳолда эгилишдаги зўриқишлар учун тупроқ тўшамаси коэффициенти, қуйидагича қабул қилиниши мумкин: синчиклаб назорат қилинганда — 0,75, даврий назорат қилинганда — 1,0, назорат қилинмаганда — 1,5;Suggestion to the documentListen to audioGet a link from a document element
— қувур кесими оваллиги учун хавфсизлик коэффициенти, қуйидагига тенг деб қабул қилинади: босимли ва ўзиоқар қувур ўтказгичлар учун — 1,0; дренаж қувур ўтказгичлари учун — 2;Suggestion to the documentListen to audioGet a link from a document elementψ — тупроқда ётқизилган қувурнинг вертикал диаметрида нисбий қисқариш йўл қўйилган максимал қиймат сифатида бўлгиланади:
Suggestion to the documentListen to audioGet a link from a document element
(5)Suggestion to the documentListen to audioGet a link from a document elementбу ерда:
Suggestion to the documentListen to audioGet a link from a document elementψгр — тупроқ юкининг таъсири остида қувурнинг вертикал диаметрининг нисбий қисқариши;
Suggestion to the documentListen to audioGet a link from a document elementψт — шунинг ўзи, транспорт юкларининг таъсири остида;
Suggestion to the documentListen to audioGet a link from a document elementψм — сақлаш, ташиш ва монтаж қилиш жараёнида ҳосил бўлган қувурнинг вертикал диаметрининг нисбий қисқариши. Унинг тахминий қиймати 13-жадвалдан олиниши мумкин.
Suggestion to the documentListen to audioGet a link from a document element|
|
13-жадвал |
||
|
Қувур кобиғининг ҳалқали қаттиқлиги, G0, Ра |
ψм тупроқнинг зичланиш даражаси |
||
|
до 0,85 |
0,85 — 0,95 |
0,95 дан ортиқ |
|
|
276 000 гача |
0,06 |
0,04 |
0,03 |
|
276 000 — 290 000 |
0,04 |
0,03 |
0,02 |
|
290 000 дан ортиқ |
0,02 |
0,02 |
0,01 |
Suggestion to the documentListen to audioGet a link from a document element
(6)Suggestion to the documentListen to audioGet a link from a document elementбу ерда:
Suggestion to the documentListen to audioGet a link from a document element
— қувурнинг кўндаланг кесими оваллиги вақт оралиғидаги кечикишини ҳисобга олувчи ҳамда тупроқ турига, унинг зичланиш даражасига, гидрогеологик шароитга ва траншея геометриясига боғлиқ бўлган коэффициент, уни 1 дан 1,5 гача қийматларда қабул қилиши мумкин.Suggestion to the documentListen to audioGet a link from a document element
— тўшамани тайёрлаш ва зичлаш сифатини ҳисобга олувчи эгилиш коэффициенти, уни қуйидагича қабул қилиш мумкин: синчковлик билан назорат қилинганда – 0,09, даврий назорат қилинганда — 0,11, назорат қилинмаганда — 0,13;Suggestion to the documentListen to audioGet a link from a document element
— траншеяни тўлдирувчи тупроқнинг қувурнинг кўндаланг кесими оваллигига таъсир кўрсатишини ҳисобга олувчи коэффициент, 0,06 га тенг деб қабул қилиниши мумкин;Suggestion to the documentListen to audioGet a link from a document element
— траншея чўнтакларидаги тупроқнинг деформация модули, МРа;Suggestion to the documentListen to audioGet a link from a document element
— қувур қобиғининг ҳалқали қаттиқлиги қувурнинг кўндаланг кесими оваллигига таъсирини ҳисобга олувчи коэффициент, 0,15 га тенг деб қабул қилиниши мумкин;Suggestion to the documentListen to audioGet a link from a document element
(7)Suggestion to the documentListen to audioGet a link from a document elementбу ерда:
Suggestion to the documentListen to audioGet a link from a document element
— тупроқнинг солиштирма оғирлиги N/m3;Suggestion to the documentListen to audioGet a link from a document element
— ер сатҳидан горизонтал диаметри даражасигача ҳисобланган, қувур ўтказгични тўлдириш чуқурлиги, m;Suggestion to the documentListen to audioGet a link from a document element
— қувур қобиғининг қисқа муддатли ҳалқали қаттиқлиги, МРа;Suggestion to the documentListen to audioGet a link from a document element
(8)Suggestion to the documentListen to audioGet a link from a document elementбу ерда:
Suggestion to the documentListen to audioGet a link from a document element
— қувур материалининг чўғилишида қисқа муддатли эгилувчанлик модули, МРа;Suggestion to the documentListen to audioGet a link from a document element
— формула бўйича аниқланадиган қувур кесимининг узунлик бирлигига инерция моменти:Suggestion to the documentListen to audioGet a link from a document element
(9)Suggestion to the documentListen to audioGet a link from a document element
— меъёрий ҳужжатларда келтириладиган қувур материалининг Пуассон коэффициенти;Suggestion to the documentListen to audioGet a link from a document element
(10)Suggestion to the documentListen to audioGet a link from a document elementбу ерда:
Suggestion to the documentListen to audioGet a link from a document element
— тупроқнинг зичланиш коэффициенти;Suggestion to the documentListen to audioGet a link from a document element
— занжирли, ғилдиракли ва бошқа турдаги транспорт воситалари учун маълумотномалар бўйича олинадиган транспорт юки, МРа;Suggestion to the documentListen to audioGet a link from a document element
— қувур ўтказгичнинг ётқизиш чуқурлигини ҳисобга олувчи коэффициент, H < 1 бўлганда n = 0,5 бўлади;Suggestion to the documentListen to audioGet a link from a document element
— сув қувур ўтказгичларининг оваллашган қувурлари ички сув босими таъсирида айлана шаклига келиши жараёнини ҳисобга олувчи коэффициент (Р, МРа)Suggestion to the documentListen to audioGet a link from a document element
(11)Suggestion to the documentListen to audioGet a link from a document elementбу ерда:
Suggestion to the documentListen to audioGet a link from a document element
— қувур ўтказгичга тушадиган умумий ташқи юклама, МРа;Suggestion to the documentListen to audioGet a link from a document element
(12)Suggestion to the documentListen to audioGet a link from a document element
(13)Suggestion to the documentListen to audioGet a link from a document element
(14)Suggestion to the documentListen to audioGet a link from a document element
(15)Suggestion to the documentListen to audioGet a link from a document elementбу ерда:
Suggestion to the documentListen to audioGet a link from a document element
— қувур материалининг чўзилиши вақтида қисқа муддатли ҳисобий мустаҳкамлик, МРа;Suggestion to the documentListen to audioGet a link from a document element
— қувур ўтказгичнинг хизмат муддати охирида қувур материалининг чўзилишида эгилувчанлик модулининг қисқа ва узоқ муддатли қийматлари, МРа.Suggestion to the documentListen to audioGet a link from a document element
(16)Suggestion to the documentListen to audioGet a link from a document elementбу ерда:
Suggestion to the documentListen to audioGet a link from a document element
— норматив ҳужжатларда кўрсатиладиган хавфсизлик коэффициенти.Suggestion to the documentListen to audioGet a link from a document element2. Агар ҳисоблар натижасида ифоданинг чап томони қиймати 1 дан катта бўлса, у ҳолда ҳисоблар қувур материали ёки қувур ўтказгични ётқизишни бошқа кўрсаткичлари билан такрорланиши керак.
Suggestion to the documentListen to audioGet a link from a document element3. Ундан сўнг юкларнинг жамламасига нисбатан қувур қобиғининг барқарорлиги текширилади:
Suggestion to the documentListen to audioGet a link from a document elementбосимли тармоқлар учун — тупроқ ва транспортдан , ерости сувларидан
, шунингдек, қувур ўтказгичда вакуумнинг ҳосил бўлиши
, ўзиоқар тармоқлари учун — + ; дренаж тармоқлари учун — қуйидаги ифода бўйича:
, ерости сувларидан , шунингдек, қувур ўтказгичда вакуумнинг ҳосил бўлиши , ўзиоқар тармоқлари учун — + ; дренаж тармоқлари учун — қуйидаги ифода бўйича:Suggestion to the documentListen to audioGet a link from a document element
(17)Suggestion to the documentListen to audioGet a link from a document elementбу ерда:
Suggestion to the documentListen to audioGet a link from a document element
— тупроқ билан тўлдиришда қобиқнинг барқарорлигига таъсирини ҳисобга олувчи коэффициент, 0,5 га тенг деб,
:
= 4 : 1 нисбат учун 0,07 га тенг деб қабул қилиш мумкин;Suggestion to the documentListen to audioGet a link from a document element
— қувур ўтказгичнинг кўндаланг кесимининг оваллигини ҳисобга олувчи коэффициент, 0 < ψ < 0,05 бўлганда = 1 — 0,7ψ бўлади;Suggestion to the documentListen to audioGet a link from a document element
— ташқи юкламалар таъсири остида қобиқ барқарорлиги учун хавфсизлик коэффициенти, 3 га тенг деб қабул қилиниши мумкин;Suggestion to the documentListen to audioGet a link from a document element
— қувур қобиғининг узоқ муддатли ҳалқали қаттиқлиги, МРа, қуйидаги формула бўйича аниқланади:Suggestion to the documentListen to audioGet a link from a document element
(18)Suggestion to the documentListen to audioGet a link from a document elementSuggestion to the documentListen to audioGet a link from a document elementШНҚ 2.04.04-24 «Полимер материаллардан ясалган сув таъминоти ва оқова сувларни чиқариб юбориш тизимларининг қувур ўтказгичларини лойиҳалаш ва монтаж қилиш» шаҳарсозлик нормалари ва қоидаларига
8-ИЛОВА
8-ИЛОВА
Suggestion to the documentListen to audioGet a link from a document elementПолимер қувурларнинг тамғаланишига мисоллар
Suggestion to the documentListen to audioGet a link from a document elementSuggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element18-расм. Полимер қувурларнинг ГОСТ 32415-2013 бўйича тамғаланиши
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element19-расм. Полимер қувурларнинг ГОСТ ISO/IEC 15420-2010 бўйича штрих-кодли тамғаланиши
