Акт утратил силу 01.07.2026 от 27.02.2017 г. № 102
ONLINE TRANSLATE
Постановление Кабинета Министров Республики Узбекистан, от 27.02.2017 г. № 102
Date of entry into force
06.03.2017
Акт утратил силу 01.07.2026
Suggestion to the documentListen to audioGet a link from a document element
Постановление
Suggestion to the documentListen to audioGet a link from a document element
Кабинета Министров Республики Узбекистан
Suggestion to the documentListen to audioGet a link from a document element
Об утверждении Общего технического регламента о безопасности телекоммуникационного оборудования
Suggestion to the documentListen to audioGet a link from a document element
 Комментарий LexUz
Настоящее постановление утратит силу с 1 июля 2026 года в соответствии с постановлением Кабинета Министров Республики Узбекистан от 30 декабря 2025 года № 839 «Об утверждении технического регламента о безопасности телекоммуникационного оборудования».
Suggestion to the documentListen to audioGet a link from a document element
В соответствии с Законом Республики Узбекистан «О техническом регулировании», в целях установления единых требований к безопасности телекоммуникационного оборудования Кабинет Министров постановляет:
Suggestion to the documentListen to audioGet a link from a document element
1. Утвердить Общий технический регламент о безопасности телекоммуникационного оборудования согласно приложению и ввести его в действие по истечении шести месяцев со дня официального опубликования.
Suggestion to the documentListen to audioGet a link from a document element
2. Принять к сведению, что в соответствии с требованиями Закона Республики Узбекистан «О техническом регулировании» с введением в действие технических регламентов принятые ранее нормативные документы по стандартизации на указанную в них продукцию и услуги утрачивают обязательный характер и приобретают добровольность применения в установленном порядке.
Suggestion to the documentListen to audioGet a link from a document element
3. Агентству «Узстандарт» совместно с уполномоченными органами принять меры по отмене обязательного характера и обеспечению добровольности при применении нормативных документов по стандартизации, устанавливающих обязательные требования к безопасности телекоммуникационного оборудования, со дня введения в действие утвержденного настоящим постановлением Общего технического регламента в установленном порядке.
Suggestion to the documentListen to audioGet a link from a document element
4. Министерству по развитию информационных технологий и коммуникаций Республики Узбекистан, Агентству «Узстандарт» совместно с Национальной телерадиокомпанией Узбекистана обеспечить широкое информирование населения, органов государственного и хозяйственного управления, субъектов предпринимательской деятельности о целях, содержании и порядке применения утвержденного Общего технического регламента.
Suggestion to the documentListen to audioGet a link from a document element
5. Контроль за исполнением настоящего постановления возложить на заместителя Премьер-министра Республики Узбекистан У.У. Розукулова.
Suggestion to the documentListen to audioGet a link from a document element
Премьер-министр Республики Узбекистан А. АРИПОВ
Suggestion to the documentListen to audioGet a link from a document element
г. Ташкент,
Suggestion to the documentListen to audioGet a link from a document element
27 февраля 2017 г.,
Suggestion to the documentListen to audioGet a link from a document element
№ 102
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
ПРИЛОЖЕНИЕ
к постановлению Кабинета Министров от 27 февраля 2017 года № 102
Suggestion to the documentListen to audioGet a link from a document element
Общий технический регламент
Suggestion to the documentListen to audioGet a link from a document element
о безопасности телекоммуникационного оборудования
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Глава 1. Общие положения
Suggestion to the documentListen to audioGet a link from a document element
§ 1. Цели и область применения Общего технического регламента
Suggestion to the documentListen to audioGet a link from a document element
1. Настоящий Общий технический регламент о безопасности телекоммуникационного оборудования (далее — Технический регламент) устанавливает обязательные требования к безопасности телекоммуникационного оборудования в целях:
Suggestion to the documentListen to audioGet a link from a document element
защиты жизни и здоровья человека, окружающей среды, имущества юридических, физических лиц и государства;
Suggestion to the documentListen to audioGet a link from a document element
предупреждения действий, вводящих в заблуждение потребителей (пользователей, операторов и провайдеров телекоммуникаций) относительно его назначения и безопасности.
Suggestion to the documentListen to audioGet a link from a document element
устранения технических барьеров в торговле.
Suggestion to the documentListen to audioGet a link from a document element
Настоящий технический регламент регулирует отношения, возникающие при применении и исполнении обязательных требований к безопасности телекоммуникационного оборудования.
Suggestion to the documentListen to audioGet a link from a document element
2. Действие настоящего Технического регламента распространяется на выпускаемое в обращение и вводимое в эксплуатацию телекоммуникационное оборудование:
Suggestion to the documentListen to audioGet a link from a document element
новое, ранее не находившееся в эксплуатации, независимо от страны происхождения;
Suggestion to the documentListen to audioGet a link from a document element
находящееся в эксплуатации после модернизации;
Suggestion to the documentListen to audioGet a link from a document element
бывшее в эксплуатации;
Suggestion to the documentListen to audioGet a link from a document element
ввозимое на территорию Республики Узбекистан.
Suggestion to the documentListen to audioGet a link from a document element
Объекты технического регулирования, на которые распространяется настоящий Технический регламент, приведены в приложении № 1 к настоящему Техническому регламенту.
Suggestion to the documentListen to audioGet a link from a document element
3. Настоящий Технический регламент не распространяется на телекоммуникационное оборудование:
Suggestion to the documentListen to audioGet a link from a document element
используемое в интересах обороны государства, обеспечения безопасности и правопорядка, а также на специальные технические средства системы оперативно-розыскных мероприятий;
Suggestion to the documentListen to audioGet a link from a document element
следующее транзитом через границу Республики Узбекистан, находящееся под таможенным контролем и не эксплуатирующееся в течение всего срока пребывания на территории Республики Узбекистан.
Suggestion to the documentListen to audioGet a link from a document element
4. Требования по обеспечению безопасности телекоммуникационного оборудования обязательны для исполнения всеми физическими, юридическими лицами и индивидуальными предпринимателями.
Suggestion to the documentListen to audioGet a link from a document element
5. Настоящий Технический регламент с учетом степени риска причинения вреда устанавливает необходимые требования к объектам технического регулирования, на которые распространяется настоящий Технический регламент, выполнение которых обеспечивает׃
Suggestion to the documentListen to audioGet a link from a document element
а) механическую безопасность;
Suggestion to the documentListen to audioGet a link from a document element
б) электрическую безопасность;
Suggestion to the documentListen to audioGet a link from a document element
в) безопасность излучений;
Suggestion to the documentListen to audioGet a link from a document element
г) экологическую безопасность;
Suggestion to the documentListen to audioGet a link from a document element
д) пожарную безопасность;
Suggestion to the documentListen to audioGet a link from a document element
е) взрывобезопасность.
Suggestion to the documentListen to audioGet a link from a document element
6. Для отдельных видов телекоммуникационного оборудования, входящих в сферу действия настоящего Технического регламента, применяемых в технологических сетях телекоммуникаций или сетях телекоммуникаций специального назначения, дополнительные обязательные требования для обеспечения безопасности, в том числе по информационной безопасности, могут быть установлены в других нормативных документах в области технического регулирования.
Suggestion to the documentListen to audioGet a link from a document element
В других нормативных документах в области технического регулирования также могут быть установлены обязательные требования к эксплуатации, электромагнитной и технической совместимости оборудования телекоммуникаций, обеспечивающие безопасность, целостность, взаимосвязанность и бесперебойность функционирования сети телекоммуникаций.
Suggestion to the documentListen to audioGet a link from a document element
§ 2. Термины и определения
Suggestion to the documentListen to audioGet a link from a document element
7. Для целей настоящего Технического регламента используются понятия, установленные Законом Республики Узбекистан «О техническом регулировании», а также следующие термины:
Suggestion to the documentListen to audioGet a link from a document element
блокировка защитная — средства или системы предупреждения доступа к опасным частям для устранения опасности или автоматического устранения опасных условий во время доступа;
Suggestion to the documentListen to audioGet a link from a document element
врубное оборудование — оборудование, предназначенное для использования без шнура питания. Сетевая вилка является составной частью конструкции оборудования и используется для удержания оборудования в сетевой розетке;
Suggestion to the documentListen to audioGet a link from a document element
вторичная цепь — цепь, не имеющая прямого подключения к первичной цепи электропитания и получающая электроэнергию через трансформатор, преобразователь или другое эквивалентное устройство, или от батареи;
Suggestion to the documentListen to audioGet a link from a document element
Примечание. Проводящие части соединительных кабелей могут быть частью вторичной цепи.
Suggestion to the documentListen to audioGet a link from a document element
двойная изоляция — изоляция, состоящая из основной и дополнительной изоляции;
Suggestion to the documentListen to audioGet a link from a document element
деталь декоративная — часть оборудования, вынесенная за пределы кожуха и не выполняющая защитных функций;
Suggestion to the documentListen to audioGet a link from a document element
дополнительная изоляция — независимая изоляция, применяемая дополнительно к основной изоляции, уменьшающая опасность поражения электрическим током в случае повреждения основной изоляции;
Suggestion to the documentListen to audioGet a link from a document element
зазор — кратчайшее расстояние между двумя токопроводящими частями или между токопроводящей частью и ограничивающей поверхностью оборудования, измеренное по воздуху;
Suggestion to the documentListen to audioGet a link from a document element
изготовитель — предприятие, организация, учреждение или индивидуальный предприниматель, производящие телекоммуникационное оборудование для реализации потребителю;
Suggestion to the documentListen to audioGet a link from a document element
инструмент — отвертка или любой другой предмет, который может быть использован для воздействия на винт, защелку или другое фиксирующее устройство;
Suggestion to the documentListen to audioGet a link from a document element
классификация огнестойкости материалов — оценка поведения горящих материалов и их способности к затуханию;
Suggestion to the documentListen to audioGet a link from a document element
Примечания:
Suggestion to the documentListen to audioGet a link from a document element
1. Применительно к требованиям настоящего Технического регламента вспененные материалы класса НF-1 оценивают выше таких же материалов класса НF-2, а материалы класса НF-2 — выше материалов класса НBF.
Suggestion to the documentListen to audioGet a link from a document element
2. Аналогично другие материалы, включая жесткие вспененные (технологически структурированные) класса 5V или V-0, оценивают выше таких же материалов класса V-1, а материалы класса V-l — выше материалов класса V-2, материалы класса V-2 — выше материалов класса НВ.
Suggestion to the documentListen to audioGet a link from a document element
клемма — зажим, гайка на винте, служащая для прикрепления электрического провода к медной пластинке;
Suggestion to the documentListen to audioGet a link from a document element
кожух механический — часть оборудования, предназначенная для защиты от механических и других физических опасностей;
Suggestion to the documentListen to audioGet a link from a document element
кожух противопожарный — часть оборудования, препятствующая распространению огня или пламени, возникшего внутри оборудования;
Suggestion to the documentListen to audioGet a link from a document element
кожух электрический — часть оборудования, предназначенная для предотвращения доступа к частям, находящимся под опасным напряжением или содержащим опасный уровень энергии, а также к цепям напряжения телекоммуникационной сети;
Suggestion to the documentListen to audioGet a link from a document element
корпус — совокупность всех доступных токопроводящих частей, рукояток, зажимов, головок и т.п., а также все доступные поверхности из изоляционных материалов, к которым может быть приложена металлическая фольга;
Suggestion to the documentListen to audioGet a link from a document element
напряжение при переходных процессах в сети — максимальное пиковое напряжение, которое может возникнуть на входе питания оборудования в результате переходных процессов в сети питания переменного тока;
Suggestion to the documentListen to audioGet a link from a document element
напряжение при переходных процессах в телекоммуникационной сети — максимальное пиковое напряжение, которое может возникнуть в телекоммуникационной сети, соединенной с оборудованием, в результате переходных процессов во внешней сети;
Suggestion to the documentListen to audioGet a link from a document element
несъемный шнур источника электропитания — гибкий шнур, прикрепленный к оборудованию или соединенный с ним как единое целое. Таким шнуром может быть:
Suggestion to the documentListen to audioGet a link from a document element
гибкий шнур, легко заменяемый без специальной подготовки шнура или без применения специального инструмента;
Suggestion to the documentListen to audioGet a link from a document element
гибкий шнур, специально подготовленный или требующий применения специальных инструментов для его замены, либо такой шнур, который не может быть заменен без повреждения оборудования;
Suggestion to the documentListen to audioGet a link from a document element
Примечание. Термин «специально подготовленный» включает такие понятия, как обеспечение защиты шнура по всей длине, применение кабельных вводов, подготовку проушин и т.д., но не означает изменения формы поперечного сечения проводника перед его вводом или скручиванием многожильных проводников для придания им большей жесткости.
Suggestion to the documentListen to audioGet a link from a document element
оборудование, подключаемое соединителем типа А — оборудование, предназначенное для подключения к установке электропитания здания через бытовые штепсельные вилки и розетки или непромышленный соединитель, или с использованием подключений обоих типов;
Suggestion to the documentListen to audioGet a link from a document element
оборудование, подключаемое соединителем типа В — оборудование, предназначенное для подключения к установке электропитания здания через промышленные штепсельные вилки и розетки или соединитель, или с использованием подключений обоих типов;
Suggestion to the documentListen to audioGet a link from a document element
опасное напряжение — напряжение, значение которого превышает 42,4 В амплитудного значения напряжения переменного тока или 60 В напряжения постоянного тока в цепи, не отвечающее требованиям, предъявляемым или к цепям с ограничением тока, или к цепям напряжения телекоммуникационной сети;
Suggestion to the documentListen to audioGet a link from a document element
оператор (пользователь) — любое лицо, не относящееся к обслуживающему персоналу;
Suggestion to the documentListen to audioGet a link from a document element
основная изоляция — изоляция, обеспечивающая основную защиту от поражения электрическим током;
Suggestion to the documentListen to audioGet a link from a document element
первичная цепь — цепь, непосредственно подключенная к сети питания переменного тока. Она включает в себя, например, средства для соединения с сетью питания переменного тока, первичные обмотки трансформаторов, электродвигателей и других нагрузочных устройств;
Suggestion to the documentListen to audioGet a link from a document element
Примечание. Проводящие части соединительных кабелей могут быть частью первичной цепи.
Suggestion to the documentListen to audioGet a link from a document element
перемещаемое оборудование — оборудование с одним из следующих свойств:
Suggestion to the documentListen to audioGet a link from a document element
массой не более 18 кг, незакрепленное;
Suggestion to the documentListen to audioGet a link from a document element
на колесах, роликах или других средствах перемещения оператором в соответствии с инструкцией по эксплуатации;
Suggestion to the documentListen to audioGet a link from a document element
переносное оборудование — перемещаемое оборудование, которое при необходимости может переноситься пользователем;
Suggestion to the documentListen to audioGet a link from a document element
путь утечки — кратчайший путь между двумя токопроводящими частями или между токопроводящей частью и ограничивающей поверхностью оборудования, измеренный по поверхности изоляции;
Suggestion to the documentListen to audioGet a link from a document element
рабочее напряжение — наибольшее напряжение, которому подвергаются или могут быть подвергнуты рассматриваемые изоляция или компонент при работе оборудования в нормальных условиях эксплуатации;
Suggestion to the documentListen to audioGet a link from a document element
ручное оборудование — перемещаемое оборудование или часть оборудования, удерживаемое в руках при нормальной эксплуатации;
Suggestion to the documentListen to audioGet a link from a document element
Примечание. Например, портативный персональный компьютер, миниатюрные компьютеры и их принадлежности (принтеры и CD-ROM накопители).
Suggestion to the documentListen to audioGet a link from a document element
стационарное оборудование — оборудование, не являющееся перемещаемым;
Suggestion to the documentListen to audioGet a link from a document element
съемный шнур источника питания — гибкий шнур, предназначенный для подключения к оборудованию через соответствующий бытовой соединитель;
Suggestion to the documentListen to audioGet a link from a document element
термовыключатель — термочувствительное устройство управления, срабатывающее в случае нарушения нормальных условий работы и не имеющее средств для изменения оператором режима температуры;
Suggestion to the documentListen to audioGet a link from a document element
Примечание. Термовыключатель может быть автоматическим или с ручной установкой режима.
Suggestion to the documentListen to audioGet a link from a document element
требуемое напряжение прочности изоляции — максимальное напряжение, при котором рассматриваемая изоляция выдерживает без пробоя воздействие напряжения;
Suggestion to the documentListen to audioGet a link from a document element
усиленная изоляция — единая система изоляции, обеспечивающая степень защиты от поражения электрическим током, эквивалентная двойной изоляции, в условиях, установленных настоящим Техническим регламентом;
Suggestion to the documentListen to audioGet a link from a document element
Примечание. термин «система изоляции» указывает, что изоляция не обязательно должна быть однородной. Она может содержать несколько слоев, которые не обязательно оцениваются как основная или дополнительная изоляция.
Suggestion to the documentListen to audioGet a link from a document element
функциональная изоляция — изоляция, необходимая только для исправной работы оборудования;
Suggestion to the documentListen to audioGet a link from a document element
Примечание. функциональная изоляция, по определению, не защищает от поражения электрическим током. Она уменьшает вероятность возникновения воспламенения или пожара.
Suggestion to the documentListen to audioGet a link from a document element
цепи НТС-1 — цепи напряжения телекоммуникационной сети, у которых нормальные рабочие напряжения не превышают пределов для цепей с безопасным сверхнизким напряжением, работающих в нормальных условиях работы, и возможны перенапряжения из телекоммуникационных сетей;
Suggestion to the documentListen to audioGet a link from a document element
цепи НТС-2 — цепи напряжения телекоммуникационной сети, у которых напряжение при нормальной работе превышает пределы для цепей с безопасным сверхнизким напряжением, работающих в нормальных условиях, которые не подвергаются перенапряжениям из телекоммуникационных сетей;
Suggestion to the documentListen to audioGet a link from a document element
цепи НТС-3 — цепи напряжения телекоммуникационной сети, у которых напряжение при нормальной работе превышает пределы для цепей с безопасным сверхнизким напряжением, работающих в нормальных условиях, и возможны перенапряжения из телекоммуникационных сетей;
Suggestion to the documentListen to audioGet a link from a document element
цепь безопасного сверхнизкого напряжения — вторичная цепь, сконструированная и защищенная таким образом, что в нормальных условиях и в случае единичного повреждения напряжение не превышает безопасного значения;
Suggestion to the documentListen to audioGet a link from a document element
цепь напряжения телекоммуникационной сети — цепь в оборудовании, для которой доступная зона контакта ограничена и которая спроектирована и защищена так, что в нормальных условиях и при единичном повреждении напряжение не превышает предельно допустимой величины. Цепь напряжения телекоммуникационной сети в настоящем Техническом регламенте рассматривается как вторичная цепь;
Suggestion to the documentListen to audioGet a link from a document element
цепь с ограничением тока — цепь, сконструированная и защищенная так, что ток, протекающий в ней как в нормальных условиях, так и в условиях единичного повреждения, не достигает опасного значения;
Suggestion to the documentListen to audioGet a link from a document element
цепь сверхнизкого напряжения — вторичная цепь с таким напряжением между любыми двумя проводниками или между любым одним проводником и заземлением, значение которого при нормальных условиях работы не превышает 42,4 В значения амплитуды напряжения или 60 В напряжения постоянного тока, которая отделена от опасного напряжения, по меньшей мере, основной изоляцией, но не отвечает всем требованиям ни для цепей с безопасным сверхнизким напряжением, ни для цепей с ограничением тока;
Suggestion to the documentListen to audioGet a link from a document element
функциональное заземление — заземление какой-нибудь точки оборудования или системы по соображениям, не связанным с безопасностью;
Suggestion to the documentListen to audioGet a link from a document element
штепсель — металлический стержень или вилка, с помощью которых соединенный с ними проводом переносный электрический прибор включается в сеть;
Suggestion to the documentListen to audioGet a link from a document element
штепсельная вилка — часть соединителя для подключения потребителя электроэнергии к розетке.
Suggestion to the documentListen to audioGet a link from a document element
штепсельный разъем — часть соединителя, к которому подводится электрическая энергия от источника;
Suggestion to the documentListen to audioGet a link from a document element
эксплуатационный документ — конструкторский документ, который в отдельности или в совокупности с другими документами определяет правила эксплуатации изделия и/или отражает сведения, удостоверяющие гарантированные изготовителем значения основных параметров и характеристик (свойств) изделия, гарантии и сведения по его эксплуатации в течение установленного срока службы.
Suggestion to the documentListen to audioGet a link from a document element
Глава 2. Требования к безопасности
Suggestion to the documentListen to audioGet a link from a document element
§ 1. Требования к механической безопасности
Suggestion to the documentListen to audioGet a link from a document element
8. Для обеспечения механической безопасности телекоммуникационное оборудование должно соответствовать следующим требованиям:
Suggestion to the documentListen to audioGet a link from a document element
не иметь острых углов, кромок или заусенцев, представляющих опасность для человека;
Suggestion to the documentListen to audioGet a link from a document element
источник питания не может быть заменен источником питания, не предусмотренным изготовителем, если телекоммуникационное оборудование спроектировано и сконструировано для питания исключительно от источников питания, определенных изготовителем;
Suggestion to the documentListen to audioGet a link from a document element
опасные подвижные части телекоммуникационного оборудования, которые могут являться причиной травм, должны быть расположены, огорожены и защищены таким образом, чтобы обеспечить необходимую защиту человека от возможных травм.
Suggestion to the documentListen to audioGet a link from a document element
9. Телекоммуникационное оборудование должно соответствовать требованиям механической безопасности, приведенным в приложении № 2 к настоящему Техническому регламенту, в течение всего срока службы при соблюдении условий эксплуатации этого оборудования, указанных в сопроводительной технической документации.
Suggestion to the documentListen to audioGet a link from a document element
§ 2. Требования по безопасности излучений
Suggestion to the documentListen to audioGet a link from a document element
10. Для предотвращения неблагоприятного воздействия на здоровье человека различного рода нежелательных излучений телекоммуникационное оборудование должно соответствовать следующим требованиям:
Suggestion to the documentListen to audioGet a link from a document element
конструкция оборудования, в котором присутствует радиочастотное, ионизирующее или ультрафиолетовое излучение или используется лазер, а также конструкция оборудования, содержащего возгораемые жидкости, газы или другие источники опасности, должна обеспечивать защиту персонала от вредных воздействий, а также предохранять от повреждения материалы, обеспечивающие безопасность;
Suggestion to the documentListen to audioGet a link from a document element
уровень шума, создаваемый оборудованием при эксплуатации не должен превышать предельно допустимых значений, установленных в пункте 3 приложения № 3 настоящего Технического регламента. В спектре шума не должно содержаться тональных составляющих;
Suggestion to the documentListen to audioGet a link from a document element
электромагнитные поля, создаваемые оборудованием при эксплуатации, должны быть безопасными для пользователя.
Suggestion to the documentListen to audioGet a link from a document element
11. Телекоммуникационное оборудование должно соответствовать требованиям по безопасности излучений, приведенным в приложении № 3 к настоящему Техническому регламенту, в течение всего срока службы при соблюдении условий эксплуатации этого оборудования, указанных в сопроводительной технической документации.
Suggestion to the documentListen to audioGet a link from a document element
§ 3. Требования к пожарной безопасности
Suggestion to the documentListen to audioGet a link from a document element
12. С целью исключения возникновения пожара и обеспечения пожарной безопасности и сохранности имущества телекоммуникационное оборудование должно соответствовать следующим требованиям:
Suggestion to the documentListen to audioGet a link from a document element
не представлять пожарной опасности в нормальных условиях эксплуатации и при различных режимах работы;
Suggestion to the documentListen to audioGet a link from a document element
не должно происходить распространения пламени за пределы очага возгорания при возникновении возгорания внутри оборудования как в нормальных условиях, так и в условиях перегрузки вследствие нарушения работоспособности компонентов, пробоя изоляции и других факторов;
Suggestion to the documentListen to audioGet a link from a document element
не превышать значения допустимых температур при работе оборудования в нормальных условиях и в условиях неисправности;
Suggestion to the documentListen to audioGet a link from a document element
соответствовать требованиям, предусмотренным в пункте 5 приложения № 4 к настоящему Техническому регламенту, если в оборудовании используются батареи;
Suggestion to the documentListen to audioGet a link from a document element
соответствовать требованиям, предусмотренным в пункте 6 приложения № 4 к настоящему Техническому регламенту, если в оборудовании содержатся горючие жидкости;
Suggestion to the documentListen to audioGet a link from a document element
автоматически отключать участок электрической цепи от источника электрической энергии в случае возникновения аварийных режимов работы вследствие превышения температуры устройства защиты оборудования до момента возникновения возгорания;
Suggestion to the documentListen to audioGet a link from a document element
иметь систему защиты и обеспечивать выполнение требований, предусмотренных в пункте 7 приложения № 4 к настоящему Техническому регламенту, для исключения возникновения пожара в условиях перегрузки и ненормальных условиях работы оборудования;
Suggestion to the documentListen to audioGet a link from a document element
обеспечить выполнение требований, предусмотренных в пункте 8 приложения № 4 к настоящему Техническому регламенту, для исключения возникновения пожара кабельного оборудования;
Suggestion to the documentListen to audioGet a link from a document element
должно изготавливаться с применением материалов, компонент, конструкций и противопожарных кожухов, обеспечивающие ограничение распространения огня, для уменьшения опасности воспламенения и распространения огня в оборудовании;
Suggestion to the documentListen to audioGet a link from a document element
обеспечить выполнение требований, предусмотренных в пункте 2 приложения № 6 к настоящему Техническому регламенту, в целях предотвращения нагрева отдельных частей оборудования до чрезмерной температуры.
Suggestion to the documentListen to audioGet a link from a document element
13. Телекоммуникационное оборудование должно соответствовать требованиям пожарной безопасности, определенным настоящим Техническим регламентом, в течение всего срока службы при соблюдении условий эксплуатации этого оборудования, указанных в сопроводительной технической документации.
Suggestion to the documentListen to audioGet a link from a document element
§ 4. Требования к электрической безопасности
Suggestion to the documentListen to audioGet a link from a document element
14. С целью обеспечения электрической безопасности телекоммуникационное оборудование должно соответствовать следующим требованиям:
Suggestion to the documentListen to audioGet a link from a document element
конструкция должна исключать возможность поражения электрическим током в условиях, указанных в сопроводительной технической документации;
Suggestion to the documentListen to audioGet a link from a document element
должна быть обеспечена защита от поражения электрическим током от частей, находящихся под напряжением;
Suggestion to the documentListen to audioGet a link from a document element
должно быть обеспечено безопасное напряжение в цепях безопасного сверхнизкого напряжения как в условиях нормальной эксплуатации, так и после единичного повреждения, в целях исключения возможности касания человеком;
Suggestion to the documentListen to audioGet a link from a document element
должен быть исключен риск поражения электрическим током от доступных частей или от тех частей, которые могут стать доступными, например, после снятия крышек человеком;
Suggestion to the documentListen to audioGet a link from a document element
доступные для пользователя металлические части телекоммуникационного оборудования, в котором имеются основная изоляция и элемент для присоединения открытых проводящих частей к защитному проводнику электроустановки, должны иметь постоянное и надежное заземление (соединение с землей). При этом конструкция телекоммуникационного оборудования должна предусматривать заземление доступных для прикосновения человека токопроводящих частей до включения оборудования в сеть электропитания в условиях, указанных в сопроводительной технической документации;
Suggestion to the documentListen to audioGet a link from a document element
применяемая изоляция (приспособление, материальная среда, используемая для изоляции электрических проводов и других проводников) должна быть пригодна для безопасного использования в условиях, указанных в сопроводительной технической документации. Изоляция ручного оборудования в условиях, указанных в сопроводительной технической документации, должна быть устойчивой к резким изменениям значения напряжения питания. Изоляционный материал должен обеспечивать достаточную электрическую, тепловую прочность в нормальных условиях эксплуатации. Для изоляции не должны использоваться гигроскопичные материалы, а также материалы, содержащие асбест, натуральную резину, пенополимерные материалы, содержащие озоноразрушающие вещества;
Suggestion to the documentListen to audioGet a link from a document element
защитный вывод заземления должен быть легкодоступным и должен маркироваться соответствующим символом. Защитное заземление средств связи не должно осуществляться через сеть телекоммуникаций;
Suggestion to the documentListen to audioGet a link from a document element
изоляция между доступными частями или частями, подключенными к ним, и опасными для жизни человека частями должна выдерживать перенапряжение, обусловленное переходными процессами;
Suggestion to the documentListen to audioGet a link from a document element
изолирующий материал, поддерживающий детали, соединенные с сетью питания переменным током, должен быть устойчив к нагреву;
Suggestion to the documentListen to audioGet a link from a document element
винтовые соединения должны обеспечивать надежный электрический контакт в течение всего срока службы оборудования;
Suggestion to the documentListen to audioGet a link from a document element
средства подключения, такие как несъемные шнуры, клеммы, приборные и кабельные вводы должны обеспечивать безопасное и надежное подключение к сети переменного тока и к защитному заземлению;
Suggestion to the documentListen to audioGet a link from a document element
оборудование должно содержать выключатели для одновременного отключения всех подводящих линий питания оборудования при его постоянном подключении к сети переменного тока. Также отключающее устройство или устройства должны обеспечивать возможность отключения оборудования от сети переменного тока при обслуживании;
Suggestion to the documentListen to audioGet a link from a document element
устройства защиты и выключатели должны применяться в соответствии с их номинальными значениями;
Suggestion to the documentListen to audioGet a link from a document element
используемые вилки и розетки должны исключать возможность неправильного соединения;
Suggestion to the documentListen to audioGet a link from a document element
оборудование должно быть сконструировано и изготовлено таким образом, чтобы была обеспечена защита от поражения электрическим током как при нормальных условиях эксплуатации, так и в условиях неисправности;
Suggestion to the documentListen to audioGet a link from a document element
ток прикосновения, ток проводника защитного заземления не должны создавать опасность для жизни и здоровья человека при воздействии влажности, температуры и других климатических факторов, которые могут присутствовать во время нормальной эксплуатации;
Suggestion to the documentListen to audioGet a link from a document element
используемые компоненты, такие как трансформаторы, сетевые фильтры, конденсаторы и иные изделия, а также комплектующие, такие как внешние гибкие шнуры, зажимы для внешних проводов и прочие изделия, не должны снижать уровень электрической безопасности при эксплуатации;
Suggestion to the documentListen to audioGet a link from a document element
антенные гнезда, гнезда для подключения измерительных цепей, а также цепи сети телекоммуникаций должны иметь защиту от перегрузок по напряжению и току.
Suggestion to the documentListen to audioGet a link from a document element
15. Телекоммуникационное оборудование должно соответствовать требованиям к защите от поражения электрическим током, приведенным в приложении № 5 к настоящему Техническому регламенту.
Suggestion to the documentListen to audioGet a link from a document element
16. Телекоммуникационное оборудование должно соответствовать требованиям электрической безопасности, определенным настоящим Техническим регламентом, в течение всего срока службы при соблюдении условий эксплуатации этого оборудования, указанных в сопроводительной технической документации.
Suggestion to the documentListen to audioGet a link from a document element
§ 5. Требования к экологической безопасности
Suggestion to the documentListen to audioGet a link from a document element
17. При эксплуатации телекоммуникационного оборудования должны приниматься меры для предупреждения или ограничения вредного воздействия на окружающую среду, снижения звукового давления, вибрации, электрических и магнитных полей и иных вредных физических воздействий.
Suggestion to the documentListen to audioGet a link from a document element
18. Пользователи, у которых при эксплуатации оборудования образуются токсичные отходы, должны обеспечивать их своевременную утилизацию, обезвреживание и захоронение. Складирование или захоронение токсичных отходов на территории пользователей не допускается.
Suggestion to the documentListen to audioGet a link from a document element
19. Порядок и способы складирования, обезвреживания и утилизации токсичных отходов согласовываются пользователем оборудования с соответствующими органами государственного надзора.
Suggestion to the documentListen to audioGet a link from a document element
20. Утилизация токсичных отходов осуществляется пользователем или организациями, которым пользователь передает выполнение этих работ по договору.
Suggestion to the documentListen to audioGet a link from a document element
21. Утилизация токсичных отходов осуществляется в присутствии комиссии, в состав которой входят представители органов государственной власти на местах, органов государственного надзора, налоговых органов и общественности с последующим оформлением документа, подтверждающего факт утилизации токсичных отходов.
Suggestion to the documentListen to audioGet a link from a document element
22. Пользователь оборудования представляет в органы государственного надзора документ, подтверждающий факт утилизации токсичных отходов.
Suggestion to the documentListen to audioGet a link from a document element
23. Обезвреживание и захоронение токсичных отходов осуществляется в соответствие с санитарными правилами на специальных инженерных сооружениях — полигонах с учетом класса их опасности путем их сжигания, нейтрализации или захоронения.
Suggestion to the documentListen to audioGet a link from a document element
24. К эксплуатации не допускается оборудование, не отвечающее требованиям природоохранного законодательства.
Suggestion to the documentListen to audioGet a link from a document element
§ 6. Требования к взрывобезопасности
Suggestion to the documentListen to audioGet a link from a document element
25. С целью обеспечения взрывобезопасности телекоммуникационное оборудование должно соответствовать следующим требованиям:
Suggestion to the documentListen to audioGet a link from a document element
должна быть исключена возможность контакта внутренних искрообразующих элементов с внешней взрывоопасной средой;
Suggestion to the documentListen to audioGet a link from a document element
должно быть обеспечено предотвращение нагрева до температуры самовоспламенения взрывоопасной среды;
Suggestion to the documentListen to audioGet a link from a document element
в оборудовании должны применяться материалы, не создающие при соударении искр, способных инициировать взрыв взрывоопасной среды;
Suggestion to the documentListen to audioGet a link from a document element
должна быть исключена возможность опасных тепловых проявлений химических реакций и механических воздействий;
Suggestion to the documentListen to audioGet a link from a document element
обеспечивать препятствие выходу наружу взрыва, возникшего внутри телекоммуникационного оборудования.
Suggestion to the documentListen to audioGet a link from a document element
26. Оборудование телекоммуникаций должно быть взрывобезопасным как в условиях, указанных в сопроводительных документах, так и при аварийных режимах работы, а также при неправильной эксплуатации. При наличии взрывоопасных компонентов оборудование должно иметь дополнительную защиту от последствий взрыва таких компонентов.
Suggestion to the documentListen to audioGet a link from a document element
27. Взрывозащищенное телекоммуникационное оборудование должно иметь маркировку взрывозащиты в соответствии с пунктами 41 — 43 настоящего Технического регламента.
Suggestion to the documentListen to audioGet a link from a document element
28. Телекоммуникационное оборудование должно соответствовать требованиям к взрывозащищенности, приведенным в приложении № 6 к настоящему Техническому регламенту.
Suggestion to the documentListen to audioGet a link from a document element
29. Телекоммуникационное оборудование должно соответствовать в части взрывобезопасности требованиям настоящего Технического регламента, а также другим нормативным документам в области технического регулирования в течение всего срока службы при соблюдении условий эксплуатации этого оборудования, указанных в сопроводительной технической документации, действие которых на него распространяется.
Suggestion to the documentListen to audioGet a link from a document element
Глава 3. Требования к упаковке, маркировке и эксплуатационным документам
Suggestion to the documentListen to audioGet a link from a document element
§ 1. Требования к упаковке телекоммуникационного оборудования
Suggestion to the documentListen to audioGet a link from a document element
30. Упаковка должна обеспечивать защиту телекоммуникационного оборудования от зарядов статического электричества в соответствии с нормативными документами в области технического регулирования, а также от внешних механических и климатических воздействующих факторов при хранении и транспортировании автомобильным, железнодорожным, морским транспортом, в герметизированных отсеках самолетов.
Suggestion to the documentListen to audioGet a link from a document element
31. Телекоммуникационное оборудование в упакованном виде должно быть устойчиво к транспортированию при температуре окружающего воздуха от минус 50 °С до + 55 °С и относительной влажности воздуха 100 % при температуре + 25 °С автомобильным транспортом, закрытым брезентом, в закрытых железнодорожных вагонах, трюмах речного транспорта, в герметизированных отсеках самолетов и вертолетов согласно правилам, действующим на этих видах транспорта.
Suggestion to the documentListen to audioGet a link from a document element
32. Телекоммуникационное оборудование в упакованном виде должно быть устойчиво к хранению в течение 12 месяцев (с момента отгрузки оборудования, включая срок транспортирования) в складских отапливаемых помещениях при температуре от + 5 °С до + 40 °С и среднегодовом значении относительной влажности 60 % при температуре + 20 °С, верхнее значение влажности может достигать 80 % при температуре + 25 °С.
Suggestion to the documentListen to audioGet a link from a document element
33. Требования к упаковке конкретного объекта технического регулирования, его запасных частей, принадлежностей и эксплуатационной документации, регламентируются соответствующими нормативными документами в области технического регулирования.
Suggestion to the documentListen to audioGet a link from a document element
§ 2. Маркировка телекоммуникационного оборудования
Suggestion to the documentListen to audioGet a link from a document element
34. Телекоммуникационное оборудование должно быть снабжено разборчивой, легко читаемой и доступной пользователю маркировкой, сохраняющейся в течение всего срока службы оборудования.
Suggestion to the documentListen to audioGet a link from a document element
35. Маркировка, которая наносится на телекоммуникационное оборудование, должна содержать следующую информацию для потребителя:
Suggestion to the documentListen to audioGet a link from a document element
наименование оборудования, тип, модель, модификация, торговое название, серийный номер;
Suggestion to the documentListen to audioGet a link from a document element
наименование, торговая марка или товарный знак производителя;
Suggestion to the documentListen to audioGet a link from a document element
наименование страны-производителя;
Suggestion to the documentListen to audioGet a link from a document element
знак соответствия;
Suggestion to the documentListen to audioGet a link from a document element
рабочее напряжение питания или диапазон напряжений;
Suggestion to the documentListen to audioGet a link from a document element
условное обозначение рода тока, если не указана номинальная частота;
Suggestion to the documentListen to audioGet a link from a document element

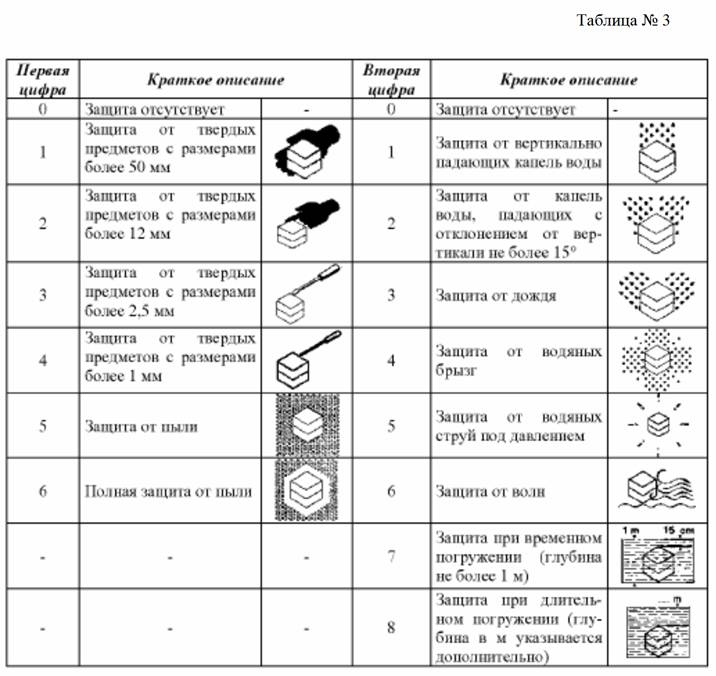

степень защиты от попадания твердых частиц и влаги, обеспечиваемая защитной оболочкой;
Suggestion to the documentListen to audioGet a link from a document element
символы безопасности и способов утилизации для химических источников тока;
Suggestion to the documentListen to audioGet a link from a document element
информация о номинальной потребляемой или полезной мощности, или номинальном токе;
Suggestion to the documentListen to audioGet a link from a document element
масса оборудования.
Suggestion to the documentListen to audioGet a link from a document element
36. Маркировка упаковки должна содержать информацию о наименовании изготовителя и (или) его товарный знак, наименование и обозначение оборудования телекоммуникаций (тип, модель, модификация, торговое название), дате изготовления, знаке соответствия.
Suggestion to the documentListen to audioGet a link from a document element
37. Если сведения, приведенные в пункте 35, невозможно нанести на телекоммуникационное оборудование, то они указываются в эксплуатационных документах и на упаковке.
Suggestion to the documentListen to audioGet a link from a document element
38. Нагревающиеся части телекоммуникационного оборудования с превышением предельных значений температуры маркируются символом в соответствии с рисунком 1.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
39. Маркировка телекоммуникационного оборудования также должна содержать информацию о классах защиты от поражения электрическим током.
Suggestion to the documentListen to audioGet a link from a document element
40. Маркировка взрывозащиты оборудования должна выполняться рельефными знаками таким образом, чтобы была обеспечена ее сохранность в течение всего срока службы оборудования в условиях, для которых оно предназначено.
Suggestion to the documentListen to audioGet a link from a document element
Маркировка взрывозащиты оборудования группы II должна выполняться в виде цельного, не разделенного на части обозначения.
Suggestion to the documentListen to audioGet a link from a document element
Маркировка взрывозащиты оборудования группы I должна состоять из двух частей. В первой части указывают уровень взрывозащиты, во второй части, располагаемой правее или ниже первой, — остальную часть маркировки.
Suggestion to the documentListen to audioGet a link from a document element
41. Маркировка взрывозащиты должна включать:
Suggestion to the documentListen to audioGet a link from a document element
a) наименование изготовителя или его зарегистрированный товарный знак;
Suggestion to the documentListen to audioGet a link from a document element
б) обозначение типа оборудования;
Suggestion to the documentListen to audioGet a link from a document element
в) знак Ех, указывающий, что оборудование соответствует стандартам на виды взрывозащиты.
Suggestion to the documentListen to audioGet a link from a document element
Маркировка оборудования группы I должна содержать обозначение уровня взрывозащиты:
Suggestion to the documentListen to audioGet a link from a document element
РП — для оборудования повышенной надежности против взрыва;
Suggestion to the documentListen to audioGet a link from a document element
РВ — для взрывобезопасного оборудования;
Suggestion to the documentListen to audioGet a link from a document element
РО — для особо взрывобезопасного оборудования.
Suggestion to the documentListen to audioGet a link from a document element
Маркировка взрывозащиты оборудования группы II должна содержать перед знаком Ех знак уровня взрывозащиты:
Suggestion to the documentListen to audioGet a link from a document element
2 — для оборудования повышенной надежности против взрыва;
Suggestion to the documentListen to audioGet a link from a document element
1 — для взрывобезопасного оборудования;
Suggestion to the documentListen to audioGet a link from a document element
0 — для особо взрывобезопасного оборудования;
Suggestion to the documentListen to audioGet a link from a document element
г) обозначение вида взрывозащиты:
Suggestion to the documentListen to audioGet a link from a document element
о — масляное заполнение оболочки;
Suggestion to the documentListen to audioGet a link from a document element
р — заполнение или продувка оболочки под избыточным давлением;
Suggestion to the documentListen to audioGet a link from a document element
q — кварцевое заполнение оболочки;
Suggestion to the documentListen to audioGet a link from a document element
d — взрывонепроницаемая оболочка;
Suggestion to the documentListen to audioGet a link from a document element
е — защита вида «е»;
Suggestion to the documentListen to audioGet a link from a document element
ia — искробезопасная цепь уровня «ia»;
Suggestion to the documentListen to audioGet a link from a document element
ib — искробезопасная цепь уровня «ib»;
Suggestion to the documentListen to audioGet a link from a document element
ic — искробезопасная цепь уровня «ic»;
Suggestion to the documentListen to audioGet a link from a document element
m — герметизация компаундом;
Suggestion to the documentListen to audioGet a link from a document element
n — защита вида «n» (вид взрывозащиты, заключающийся в том, что при конструировании оборудования приняты дополнительные меры защиты для того, чтобы в нормальном и некоторых ненормальных режимах работы оно не могло стать источником дуговых и искровых разрядов, а также нагретых поверхностей, способных вызвать воспламенение окружающей взрывоопасной смеси);
Suggestion to the documentListen to audioGet a link from a document element
s — специальный вид взрывозащиты.
Suggestion to the documentListen to audioGet a link from a document element
д) обозначение группы оборудования:
Suggestion to the documentListen to audioGet a link from a document element
I — для оборудования, предназначенного для подземных выработок шахт и рудников и их наземных строений, опасных по рудничному газу или пыли;
Suggestion to the documentListen to audioGet a link from a document element
II, IIА, IIB, IIC — для оборудования внутренней и наружной установки, предназначенного для применения в местах с потенциально взрывоопасной газовой средой, кроме шахт и их наземных строений, опасных по рудничному газу;
Suggestion to the documentListen to audioGet a link from a document element
е) для оборудования группы II — обозначение температурного класса или максимальной температуры поверхности, или же то и другое вместе. Если в маркировке указаны оба этих данных, температурный класс должен указываться последним, в скобках. На кабельных вводах температурный класс не маркируют;
Suggestion to the documentListen to audioGet a link from a document element
ж) после маркировки взрывозащиты должен размещаться знак Х.
Suggestion to the documentListen to audioGet a link from a document element
42. В случае использования на различных частях телекоммуникационного оборудования различных видов взрывозащиты каждая соответствующая часть должна иметь обозначение принятого в ней вида взрывозащиты.
Suggestion to the documentListen to audioGet a link from a document element
Если в оборудовании используют взрывозащиту нескольких видов, на первом месте ставят обозначение основного вида взрывозащиты, а затем других видов.
Suggestion to the documentListen to audioGet a link from a document element
43. При размещении сменной батареи в области, доступной человеку, рядом должна быть размещена предупреждающая надпись, либо соответствующее предупреждение должно быть записано в инструкции по эксплуатации и обслуживанию.
Suggestion to the documentListen to audioGet a link from a document element
При размещении сменной батареи где-либо в другом месте оборудования, надпись должна быть помещена рядом со сменной батареей либо соответствующее предупреждение должно быть записано в инструкции по эксплуатации.
Suggestion to the documentListen to audioGet a link from a document element
Маркировка должна содержать следующий или аналогичный текст, как показано в нижеследующем примере:
Suggestion to the documentListen to audioGet a link from a document element
ОСТОРОЖНО!
ПРИ НЕПРАВИЛЬНОЙ УСТАНОВКЕ ВОЗМОЖЕН ВЗРЫВ.
ЗАМЕНЯЙТЕ И ИСПОЛЬЗУЙТЕ БАТАРЕЮ
В СООТВЕТСТВИИ С ИНСТРУКЦИЕЙ
Suggestion to the documentListen to audioGet a link from a document element
§ 3. Эксплуатационные документы к телекоммуникационному оборудованию
Suggestion to the documentListen to audioGet a link from a document element
44. Эксплуатационные документы к телекоммуникационному оборудованию должны содержать:
Suggestion to the documentListen to audioGet a link from a document element
информацию, указанную в пункте 35 Технического регламента;
Suggestion to the documentListen to audioGet a link from a document element
информацию о назначении телекоммуникационного оборудования;
Suggestion to the documentListen to audioGet a link from a document element
характеристики и параметры;
Suggestion to the documentListen to audioGet a link from a document element
правила и условия монтажа телекоммуникационного оборудования, его подключения к электрической сети и другим техническим средствам, пуска, регулирования и введения в эксплуатацию, если выполнение указанных правил и условий является необходимым для обеспечения соответствия телекоммуникационного оборудования требованиям настоящего Технического регламента;
Suggestion to the documentListen to audioGet a link from a document element
требования об ограничениях в использовании телекоммуникационного оборудования с учетом его предназначения для работы в жилых, коммерческих и производственных зонах;
Suggestion to the documentListen to audioGet a link from a document element
правила и условия эффективного и безопасного использования;
Suggestion to the documentListen to audioGet a link from a document element
правила и условия хранения, транспортировки, реализации и утилизации (при необходимости — установления требований к ним);
Suggestion to the documentListen to audioGet a link from a document element
информацию о мерах, которые следует предпринять при обнаружении неисправности телекоммуникационного оборудования;
Suggestion to the documentListen to audioGet a link from a document element
гарантийный срок эксплуатации телекоммуникационного оборудования;
Suggestion to the documentListen to audioGet a link from a document element
гарантийные обязательства изготовителя;
Suggestion to the documentListen to audioGet a link from a document element
срок службы (годности) и сведения о необходимых действиях потребителя по истечении этого срока, а также о возможных последствиях при невыполнении указанных действий;
Suggestion to the documentListen to audioGet a link from a document element
местонахождение (почтовый адрес) изготовителя и уполномоченных ими организаций на принятие претензий от потребителя, а также выполняющих ремонт и техническое обслуживание;
Suggestion to the documentListen to audioGet a link from a document element
наименование и местонахождение (почтовый адрес) изготовителя, информацию для связи с ним;
Suggestion to the documentListen to audioGet a link from a document element
месяц и год изготовления телекоммуникационного оборудования и (или) информацию о месте нанесения и способе определения года изготовления.
Suggestion to the documentListen to audioGet a link from a document element
45. Эксплуатационные документы выполняются на государственном и русском языках.
Suggestion to the documentListen to audioGet a link from a document element
Эксплуатационные документы выполняются на бумажных носителях. К ним может быть приложен комплект эксплуатационных документов на электронных носителях. Эксплуатационные документы, входящие в комплект телекоммуникационного оборудования не бытового назначения, могут быть выполнены только на электронных носителях.
Suggestion to the documentListen to audioGet a link from a document element
Глава 4. Идентификация, отбор образцов и проведение испытаний телекоммуникационного оборудования
Suggestion to the documentListen to audioGet a link from a document element
§ 1. Идентификация
Suggestion to the documentListen to audioGet a link from a document element
46. Идентификация осуществляется в целях отождествления и установления соответствия телекоммуникационного оборудования к образцу (типу, партии) или их описанию, а также проведения оценки соответствия телекоммуникационного оборудования существенным признакам, указанным в маркировке.
Suggestion to the documentListen to audioGet a link from a document element
47. Идентификация выполняется методом визуального контроля способом сличительного сопоставления их идентификационных признаков с информацией, приведенной в следующих документах:
Suggestion to the documentListen to audioGet a link from a document element
техническая документация на телекоммуникационное оборудование;
Suggestion to the documentListen to audioGet a link from a document element
нормативная документация, по которой выпускается телекоммуникационное оборудование;
Suggestion to the documentListen to audioGet a link from a document element
товаросопроводительная документация (грузовая таможенная декларация, инвойс, контракт и т.п.).
Suggestion to the documentListen to audioGet a link from a document element
48. К общему составу идентификационных признаков относятся следующие:
Suggestion to the documentListen to audioGet a link from a document element
информация о типе (виде, модели) оборудования;
Suggestion to the documentListen to audioGet a link from a document element
конструктивные характеристики;
Suggestion to the documentListen to audioGet a link from a document element
комплектность;
Suggestion to the documentListen to audioGet a link from a document element
серийные (заводские) номера;
Suggestion to the documentListen to audioGet a link from a document element
объем партии;
Suggestion to the documentListen to audioGet a link from a document element
дата изготовления;
Suggestion to the documentListen to audioGet a link from a document element
наименование предприятия-изготовителя;
Suggestion to the documentListen to audioGet a link from a document element
страна, в которой находится предприятие-изготовитель.
Suggestion to the documentListen to audioGet a link from a document element
49. Идентификацию телекоммуникационного оборудования по вышеперечисленным признакам, а также по определению ее соответствия показателям безопасности в соответствии с требованиями настоящего Технического регламента проводят:
Suggestion to the documentListen to audioGet a link from a document element
изготовитель (продавец), выпускающий ее в обращение;
Suggestion to the documentListen to audioGet a link from a document element
орган по сертификации, в целях оценки и подтверждения соответствия продукции;
Suggestion to the documentListen to audioGet a link from a document element
испытательная лаборатория, осуществляющая испытания образцов телекоммуникационного оборудования на условиях договора с органом по оценке соответствия или с лицом, принимающим декларацию о соответствии, в целях подтверждения соответствия в пределах своей области аккредитации;
Suggestion to the documentListen to audioGet a link from a document element
лицо, принимающее декларацию о соответствии (при декларировании соответствия);
Suggestion to the documentListen to audioGet a link from a document element
орган государственного контроля (надзора), в целях проверки соответствия продукции, находящейся в обращении на территории Республики Узбекистан, требованиям настоящего Технического регламента.
Suggestion to the documentListen to audioGet a link from a document element
§ 2. Отбор образцов и проведение испытаний
Suggestion to the documentListen to audioGet a link from a document element
50. Отбор образцов осуществляется с целью определения соответствия телекоммуникационного оборудования требованиям настоящего Технического регламента и производится согласно действующим нормативным документам в области технического регулирования.
Suggestion to the documentListen to audioGet a link from a document element
51. Методы проведения испытаний конкретного объекта технического регулирования по показателям безопасности регламентируются в соответствии с нормативными документами в области технического регулирования.
Suggestion to the documentListen to audioGet a link from a document element
Глава 5. Переходной период
Suggestion to the documentListen to audioGet a link from a document element
52. С момента вступления в силу настоящего Технического регламента нормативные документы в области технического регулирования, действующие на территории Республики Узбекистан и устанавливающие требования к безопасности телекоммуникационного оборудования, предусмотренные настоящим Техническим регламентом, до приведения их в соответствие с настоящим Техническим регламентом применяются в части, не противоречащей настоящему Техническому регламенту.
Suggestion to the documentListen to audioGet a link from a document element
53. Сертификаты соответствия, в установленном порядке полученные на телекоммуникационное оборудование до вступления в силу настоящего Технического регламента, продолжают действовать в течение следующего срока:
Suggestion to the documentListen to audioGet a link from a document element
сертификаты соответствия на серийно выпускаемое телекоммуникационное оборудование — в течение срока, установленного в этих сертификатах;
Suggestion to the documentListen to audioGet a link from a document element
сертификаты соответствия на отдельные партии телекоммуникационного оборудования — в течение срока реализации данной партии на рынке.
Suggestion to the documentListen to audioGet a link from a document element
Глава 6. Порядок проведения государственного контроля
Suggestion to the documentListen to audioGet a link from a document element
54. Государственный контроль за соблюдением требований настоящего Технического регламента осуществляется в соответствии с Законом Республики Узбекистан «О государственном контроле деятельности хозяйствующих субъектов».
Suggestion to the documentListen to audioGet a link from a document element
55. Государственный контроль за соблюдением требований настоящего Технического регламента осуществляют Государственная инспекция по надзору в сфере связи, информатизации и телекоммуникационных технологий, Министерство здравоохранения и Государственный комитет по охране природы и их территориальные органы, а также иные специально уполномоченные государственные органы в пределах их компетенций.
Suggestion to the documentListen to audioGet a link from a document element
Глава 7. Ответственность за несоблюдение требований Технического регламента
Suggestion to the documentListen to audioGet a link from a document element
56. Лица, виновные в нарушении требований настоящего Технического регламента, несут ответственность в порядке, установленном законодательством.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
ПРИЛОЖЕНИЕ № 1
к Общему техническому регламенту о безопасности телекоммуникационного оборудования
Suggestion to the documentListen to audioGet a link from a document element
ОБЪЕКТЫ
Suggestion to the documentListen to audioGet a link from a document element
технического регулирования, на которые распространяются требования технического регламента
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
1. Цифровые коммутационные системы.
Suggestion to the documentListen to audioGet a link from a document element
2. Подсистемы коммутации сотовых сетей телекоммуникаций.
Suggestion to the documentListen to audioGet a link from a document element
3. Оборудование, реализующее сетевые дополнительные услуги.
Suggestion to the documentListen to audioGet a link from a document element
4. Оборудование сетей последующего поколения.
Suggestion to the documentListen to audioGet a link from a document element
5. Оконечные терминальные устройства с проводным и беспроводным доступом.
Suggestion to the documentListen to audioGet a link from a document element
6. Системы мобильной связи.
Suggestion to the documentListen to audioGet a link from a document element
7. Наземные и спутниковые системы радиосвязи, радиовещания и телевидения.
Suggestion to the documentListen to audioGet a link from a document element
8. Наземные спутниковые системы навигации и позиционирования.
Suggestion to the documentListen to audioGet a link from a document element
9. Системы кабельного телевизионного и радиовещания.
Suggestion to the documentListen to audioGet a link from a document element
10. Устройства радиоуправления и телеметрии.
Suggestion to the documentListen to audioGet a link from a document element
11. Студийная аудио- и видеоаппаратура.
Suggestion to the documentListen to audioGet a link from a document element
12. Устройства воспроизведения изображения.
Suggestion to the documentListen to audioGet a link from a document element
13. Антенны и фидерные устройства
Suggestion to the documentListen to audioGet a link from a document element
14. Оборудование цифровых систем передачи.
Suggestion to the documentListen to audioGet a link from a document element
15. Оборудование передачи данных с проводным и беспроводным доступом.
Suggestion to the documentListen to audioGet a link from a document element
16. Оборудование системы управления сетью и мониторинга.
Suggestion to the documentListen to audioGet a link from a document element
17. Оборудование электропитания.
Suggestion to the documentListen to audioGet a link from a document element
18. Устройства и системы климатического контроля.
Suggestion to the documentListen to audioGet a link from a document element
19. Кабели связи и кабельное оборудование.
Suggestion to the documentListen to audioGet a link from a document element
20. Приемная и передающая аппаратура.
Suggestion to the documentListen to audioGet a link from a document element
21. Оборудование и аппаратура для радиосвязи.
Suggestion to the documentListen to audioGet a link from a document element
22. Радиотелефонное оборудование.
Suggestion to the documentListen to audioGet a link from a document element
23. Оборудование информационных технологий.
Suggestion to the documentListen to audioGet a link from a document element
24. Электромеханические и электронные приборы и оборудование, предназначенные для подключения к компьютеру.
Suggestion to the documentListen to audioGet a link from a document element
25. Радиоэлектронная и телевизионная аппаратура.
Suggestion to the documentListen to audioGet a link from a document element
26. Оборудование и аппаратура проводной связи.
Suggestion to the documentListen to audioGet a link from a document element
27. Радиорелейные и стационарные спутниковые системы связи.
Suggestion to the documentListen to audioGet a link from a document element
28. Радиолокационные и радионавигационные средства.
Suggestion to the documentListen to audioGet a link from a document element
29. Аккумуляторы и аккумуляторные батареи, независимо от используемых химических источников тока и их конструкции.
Suggestion to the documentListen to audioGet a link from a document element
30. Дизельные генераторы.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
ПРИЛОЖЕНИЕ № 2
к Общему техническому регламенту о безопасности телекоммуникационного оборудования
Suggestion to the documentListen to audioGet a link from a document element
Требования
Suggestion to the documentListen to audioGet a link from a document element
к механической безопасности
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
1. Оборудование должно обладать соответствующей механической прочностью и быть сконструировано так, чтобы оставаться безопасным при возможном неосторожном обращении.
Suggestion to the documentListen to audioGet a link from a document element
2. Механический кожух должен быть достаточно прочным, чтобы удержать внутри или направить в сторону детали, которые из-за неисправности или по другим причинам могут освободиться, отделиться или быть выброшены подвижными частями.
Suggestion to the documentListen to audioGet a link from a document element
3. Детали и части, выполняющие функции кожуха, должны выдерживать воздействие постоянного усилия (10 ± 1) Н.
Suggestion to the documentListen to audioGet a link from a document element
4. Внешние кожухи должны выдерживать:
Suggestion to the documentListen to audioGet a link from a document element
воздействие постоянного усилия (250 ± 10) Н;
Suggestion to the documentListen to audioGet a link from a document element
ударную нагрузку гладкого стального шара диаметром около 50 мм и массой (500 ± 25) г, свободно сброшенного из положения покоя с высоты 1,3 м. При этом не должно быть повреждений, которые могут открыть доступ к опасным частям оборудования.
Suggestion to the documentListen to audioGet a link from a document element
5. Кожухи из литых или штампованных термопластичных материалов должны быть сконструированы так, чтобы любая усадка или деформация материала, вызванные внутренними напряжениями в процессе литья или штамповки, не приводили к обнажению опасных частей или к уменьшению расстояний утечки или зазоров менее требуемых величин.
Suggestion to the documentListen to audioGet a link from a document element
6. Настольное оборудование, имеющее массу не более 5 кг, предназначенное для использования совместно с телефонной трубкой, соединяемой шнуром или иными аксессуарами, которые при пользовании удерживают в руке, выполняющими акустические функции и соединяемые шнуром или гарнитурой, должно выдерживать падение с высоты 1 м.
Suggestion to the documentListen to audioGet a link from a document element
7. Средства монтажа оборудования на стене или потолке должны быть достаточными для выполнения своей функции и выдерживать дополнительное усилие, в три раза превышающее вес оборудования.
Suggestion to the documentListen to audioGet a link from a document element
8. Конструкция оборудования должна быть такой, чтобы в случае ослабления или отсоединения любого провода, винта, гайки, шайбы, пружины или других подобных частей это не приводило к возникновению опасности или уменьшению расстояний утечки и зазоров дополнительной или усиленной изоляции.
Suggestion to the documentListen to audioGet a link from a document element
9. Оборудование должно обладать физической устойчивостью и не должно терять равновесия при отклонении на угол 10° от нормального вертикального положения.
Suggestion to the documentListen to audioGet a link from a document element
10. Напольный блок, имеющий массу 25 кг и более, не должен опрокидываться под действием силы, равной 20 % веса блока, но не превышающей 250 Н, прилагаемой в любом направлении (но не вверх) на высоте не более 2 м от пола.
Suggestion to the documentListen to audioGet a link from a document element
11. Напольный блок не должен опрокидываться под действием постоянной силы 800 Н, направленной вниз и приложенной в точке максимального момента к любой горизонтальной поверхности размерами не менее 12,5 × 20 см на высоте не более 1 м от уровня пола.
Suggestion to the documentListen to audioGet a link from a document element
12. Переносимое оборудование или его части, имеющие массу 18 кг и более, должны быть обеспечены средствами для его подъема и переноса. Ручки или захваты для переноса, входящие в его конструкцию или состав оборудования, должны выдерживать его четырехкратную массу.
Suggestion to the documentListen to audioGet a link from a document element
13. Рукоятки, кнопки, ручки, рычаги и другие органы управления должны быть надежно закреплены, чтобы исключить их ослабление в условиях эксплуатации, если это может вызвать появление опасности. Заливочная масса и аналогичные составы, кроме самотвердеющей смолы, не должны применяться как средство против ослабевания крепления.
Suggestion to the documentListen to audioGet a link from a document element
14. Если форма органов управления такова, что приложение осевого усилия при эксплуатации маловероятно, то они должны выдерживать следующее осевое усилие без их снятия:
Suggestion to the documentListen to audioGet a link from a document element
15 Н — для органов управления электрическими составными частями;
Suggestion to the documentListen to audioGet a link from a document element
20 Н — в остальных случаях.
Suggestion to the documentListen to audioGet a link from a document element
15. Для органов управления, которые смещаются вдоль оси, усилие должно равняться:
Suggestion to the documentListen to audioGet a link from a document element
30 Н — для органов управления электрическими составными частями;
Suggestion to the documentListen to audioGet a link from a document element
50 Н — в остальных случаях.
Suggestion to the documentListen to audioGet a link from a document element
16. Если рукоятки, кнопки и другие органы управления используют для индикации положения переключателей или аналогичных составных частей, то следует исключить возможность установки их в неправильное положение, если в результате может возникнуть опасность.
Suggestion to the documentListen to audioGet a link from a document element
17. В области, доступной обслуживающему персоналу, защита должна обеспечиваться конструкцией, уменьшающей вероятность доступа к опасным подвижным частям, или размещением подвижных частей в кожухе с механическими или электрическими защитными блокировками, которые устраняют опасность во время доступа.
Suggestion to the documentListen to audioGet a link from a document element
Под областью, доступной обслуживающему персоналу, понимается область, в которой при нормальных условиях возможно следующее:
Suggestion to the documentListen to audioGet a link from a document element
доступ без применения инструмента;
Suggestion to the documentListen to audioGet a link from a document element
доступ с помощью средств, специально предназначенных для обслуживающего персонала;
Suggestion to the documentListen to audioGet a link from a document element
доступ обслуживающего персонала в область по инструкции, независимо от необходимости применения инструмента.
Suggestion to the documentListen to audioGet a link from a document element
18. Если невозможно полностью выполнить приведенные выше требования и при этом необходимо обеспечить функционирование оборудования, доступ разрешается при условии, что:
Suggestion to the documentListen to audioGet a link from a document element
опасная подвижная часть ограждена;
Suggestion to the documentListen to audioGet a link from a document element
опасность, связанная с частью, является очевидной для обслуживающего персонала;
Suggestion to the documentListen to audioGet a link from a document element
приняты следующие дополнительные меры:
Suggestion to the documentListen to audioGet a link from a document element
а) в инструкции по эксплуатации должно быть соответствующее указание, а на оборудование нанесена маркировка, содержащая следующее или подобное предупреждение, как приведено в нижеследующем примере:
Suggestion to the documentListen to audioGet a link from a document element
ВНИМАНИЕ!
ОПАСНЫЕ ПОДВИЖНЫЕ ЧАСТИ
ДЕРЖИТЕ ПАЛЬЦЫ РУК И ДРУГИЕ ЧАСТИ ТЕЛА НА УДАЛЕНИИ;
Suggestion to the documentListen to audioGet a link from a document element
б) если пальцы рук, украшения, одежда и т.д. могут попасть внутрь движущейся части, у человека должны быть средства, обеспечивающие возможностью остановки движущейся части.
Suggestion to the documentListen to audioGet a link from a document element
Предупреждение и средства, предусмотренные для остановки движущейся части, должны быть видны и доступны с места, где риск травмы максимальный.
Suggestion to the documentListen to audioGet a link from a document element
19. Оборудование, оснащенное шнуром питания, которое перемещают во время работы, должно быть сконструировано так, чтобы шнур был защищен от чрезмерного изгиба в месте ввода его в прибор.
Suggestion to the documentListen to audioGet a link from a document element
20. Крепление шнура должно разгружать проводник от механических напряжений, в том числе от скручивания в месте присоединения шнура внутри прибора, а также защищать изоляцию проводов от истирания.
Suggestion to the documentListen to audioGet a link from a document element
21. Должна быть исключена возможность проталкивания шнура внутрь оборудования во избежание повреждения шнура или внутренних частей оборудования.
Suggestion to the documentListen to audioGet a link from a document element
22. Отсек для присоединения питающего кабеля или шнура питания должен быть сконструирован так, чтобы:
Suggestion to the documentListen to audioGet a link from a document element
исключить возможность его неправильного подключения;
Suggestion to the documentListen to audioGet a link from a document element
перед установкой можно было проверить правильность подсоединения и расположения проводников;
Suggestion to the documentListen to audioGet a link from a document element
любые крышки можно было установить без риска повреждения проводников или их изоляции;
Suggestion to the documentListen to audioGet a link from a document element
для переносного оборудования неизолированный конец провода в случае выпадения его из зажима не мог касаться доступных металлических частей.
Suggestion to the documentListen to audioGet a link from a document element
23. Оборудование, предназначенное для непосредственного включения в настенную розетку, не должно создавать крутящий момент в вертикальной плоскости, оказывать усилие больше 0,25 Н м. Часть штепсельного разъема оборудования должна удовлетворять требованиям на соответствующий штепсельный разъем.
Suggestion to the documentListen to audioGet a link from a document element
24. Оборудование должно обладать достаточной механической прочностью и должно быть сконструировано так, чтобы выдержать воздействия, возможные в течение его эксплуатации.
Suggestion to the documentListen to audioGet a link from a document element
25. Пути прокладки проводов должны быть гладкими и не иметь острых кромок. Провода должны быть защищены от соприкосновения с заусенцами, радиаторами охлаждения, подвижными частями и т.п., которые могут повредить изоляцию. Отверстия в металле, через которые проходят изолированные проводники, должны иметь гладкие обработанные поверхности или снабжаться изоляционными втулками.
Suggestion to the documentListen to audioGet a link from a document element
Допускается соприкосновение проводников с токопроводящими клеммами, если применяемая система изоляции обеспечивает соответствующую механическую и электрическую защиту или пробой изоляции не вызывает появления опасности.
Suggestion to the documentListen to audioGet a link from a document element
26. Внутренние провода должны прокладываться, зажиматься или закрепляться таким образом, чтобы не допустить:
Suggestion to the documentListen to audioGet a link from a document element
чрезмерного натяжения проводов, в том числе у клеммных зажимов;
Suggestion to the documentListen to audioGet a link from a document element
ослабления клеммных зажимов;
Suggestion to the documentListen to audioGet a link from a document element
механического повреждения изоляции проводов.
Suggestion to the documentListen to audioGet a link from a document element
27. Конструкция аккумуляторов должна исключать возможность повреждения рук при работе с аккумулятором. Края корпуса аккумуляторов должны быть без трещин, заусенцев и сколов (острые кромки и углы должны быть затуплены).
Suggestion to the documentListen to audioGet a link from a document element
28. Нанесенные на внешнюю поверхность аккумулятора условные знаки и пояснения должны содержать информацию, минимально необходимую для обеспечения безопасного обращения с аккумулятором.
Suggestion to the documentListen to audioGet a link from a document element
При невозможности нанесения условных знаков непосредственно на корпус аккумулятора указанная информация должна быть включена в инструкцию по техническому обслуживанию аккумулятора, о чем должно быть указано в технических условиях на аккумулятор конкретного типа.
Suggestion to the documentListen to audioGet a link from a document element
29. Конструкция аккумулятора должна исключать возможность вытекания или выплескивания электролита при любых наклонах, толчках и вибрациях.
Suggestion to the documentListen to audioGet a link from a document element
30. Аккумуляторы должны иметь фильтр-пробки, задерживающие выделяющиеся при заряде и разряде аккумулятора вещества (взрывоопасные газы) серной кислоты, вредные для здоровья, или каталитические пробки. Сведения об их наличии приводят в нормативных документах в области технического регулирования.
Suggestion to the documentListen to audioGet a link from a document element
31. Аккумуляторы должны быть герметичны в выводах и в зазорах между крышкой и баком и выдерживать давление повышенное или пониженное по сравнению с атмосферным на 20 кПа при температуре (25 ± 10) °С.
Suggestion to the documentListen to audioGet a link from a document element
32. Токоведущие детали аккумуляторов должны выдерживать кратковременную электрическую нагрузку током до 1,39 С10 А.
Suggestion to the documentListen to audioGet a link from a document element
Примечание. С10 — емкость аккумулятора при десятичасовом разряде, которая приводится в документации на аккумулятор и (или) маркировке на нем.
Suggestion to the documentListen to audioGet a link from a document element
33. Конструкция аккумуляторов должна исключать возгорание и взрыв при долговременном коротком замыкании во избежание выплескивания кислоты и получения ожогов обслуживающим персоналом.
Suggestion to the documentListen to audioGet a link from a document element
34. Корпус аккумуляторов должен иметь опорную поверхность, обеспечивающую устойчивое положение при установке их в приборы, оборудование и т.д.
Suggestion to the documentListen to audioGet a link from a document element
35. Корпус аккумулятора массой более 20 кг должен иметь устройство или приспособление, обеспечивающее перенос двумя руками. При этом прочность корпуса и устройство для переноса должны обеспечивать безопасность перемещения.
Suggestion to the documentListen to audioGet a link from a document element
36. Конструкции внешних соединений аккумуляторов, соединенных в батареи и установленных (уложенных) в одном баке, должны быть закрытыми и защищенными от возможности короткого замыкания.
Suggestion to the documentListen to audioGet a link from a document element
37. Корпус аккумуляторов должен выдерживать без повреждений и с сохранением электрических характеристик падение с высоты 20 см на плоский деревянный пол, выполненный из плотного дерева толщиной 10 мм, уложенного на плоскую бетонную поверхность.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
ПРИЛОЖЕНИЕ № 3
к Общему техническому регламенту о безопасности телекоммуникационного оборудования
Suggestion to the documentListen to audioGet a link from a document element
Требования
Suggestion to the documentListen to audioGet a link from a document element
по безопасности излучений
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
1. Допустимые уровни воздействия радиочастотного электромагнитного поля (ЭМП) на рабочих местах пользователя включает следующие требования:
Suggestion to the documentListen to audioGet a link from a document element
1) ЭМП радиочастот следует оценивать показателями интенсивности поля, создаваемого энергетической нагрузкой.
Suggestion to the documentListen to audioGet a link from a document element
В диапазоне частот от 60 кГц до 300 MГц интенсивность ЭМП характеризуется напряженностью электрического (Е) и магнитного (Н) полей, энергетическая нагрузка представляет собой произведение квадрата напряжённости поля на время его воздействия (Т). Энергетическая нагрузка, создаваемая электрическим полем (ЭНЕ), вычисляется согласно формуле (1), магнитным (ЭНН) — согласно формуле (2):
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
В диапазоне частот от 300 MГц до 300 ГГц интенсивность ЭМП характеризуется поверхностной плотностью потока энергии (ППЭ), энергетическая нагрузка представляет собой произведение ППЭ поля на время его воздействия и вычисляется по формуле:
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
2) предельно допустимые значения Е и Н в диапазоне частот от 60 кГц до 300 MГц на рабочих местах персонала следует определить исходя из допустимой энергетической нагрузки, времени нагрузки и времени воздействия по формуле:
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
где: ЕПД и НПД — предельно допустимые значения напряженности электрического, В/м, и магнитного, А/м, поля;
Suggestion to the documentListen to audioGet a link from a document element
Т — время воздействия, ч;
Suggestion to the documentListen to audioGet a link from a document element
ЭНЕПД и ЭННПД – предельно допустимое значение энергетической нагрузки в течение рабочего дня, (В/м)2∙ч и (А/м)2∙ч.
Suggestion to the documentListen to audioGet a link from a document element
Максимальные значения ЕПД, НПД и ЭНЕПД, ЭННПД указаны в таблице № 1.
Suggestion to the documentListen to audioGet a link from a document element
Таблица № 1
Suggestion to the documentListen to audioGet a link from a document element
Максимальные значения напряженности поля и энергетической нагрузки
Suggestion to the documentListen to audioGet a link from a document element

Параметр

Предельные значения в диапазонах частот, MГц

от 0,06 до 3

свыше 3 до 30

свыше 30 до 300

ЕПД , В/м

500

300

80

НПД , А/м

50

ЭНЕПД, (В/м)2

20000

7000

800

ЭННПД, (А/м)2*ч

200

Suggestion to the documentListen to audioGet a link from a document element
Согласно формулам и таблице № 1 напряженность ЭМП в диапазоне частот от 60 кГц до 300 MГц на рабочих местах персонала в течение рабочего дня не должна превышать следующих значений предельно допустимого уровня:
Suggestion to the documentListen to audioGet a link from a document element
по электрической составляющей, В/м:
Suggestion to the documentListen to audioGet a link from a document element
а) 50 В/м — для частот от 0,06 до 3 MГц;
Suggestion to the documentListen to audioGet a link from a document element
б) 30 В/м — для частот от 3 MГц до 30 MГц;
Suggestion to the documentListen to audioGet a link from a document element
в) 10 В/м — для частот от 30 MГц до 300 MГц;
Suggestion to the documentListen to audioGet a link from a document element
по магнитной составляющей — 5 A/м для частот от 0,06 до 3 MГц.
Suggestion to the documentListen to audioGet a link from a document element
Одновременное воздействие электрического и магнитного полей в диапазоне частот от 0,06 до 3 MГц следует считать допустимым при условии:
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
где: ЭНЕ и ЭНН — энергетические нагрузки, характеризующие воздействия электрического и магнитного полей;
Suggestion to the documentListen to audioGet a link from a document element
3) предельно допустимые значения ППЭ ЭМП в диапазоне частот от 300 MГц до 300 ГГц следует определять исходя из допустимой энергетической нагрузки и времени воздействия по формуле:
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
где: ППЭПД — предельно допустимые значения ППЭ, Вт/м2 (мВт/см2, мкВт/см2);
Suggestion to the documentListen to audioGet a link from a document element
ЭНППЭПД– предельно допустимая величина энергетической нагрузки, равная 2 Вт∙ч/м2 (200 мкВт∙ч/см2);
Suggestion to the documentListen to audioGet a link from a document element
К — коэффициент ослабления биологической эффективности, равный:
Suggestion to the documentListen to audioGet a link from a document element
1 — для всех случаев воздействия, исключая облучение от вращающихся и сканирующих антенн;
Suggestion to the documentListen to audioGet a link from a document element
10 — для случаев облучения от вращающихся и сканирующих антенн с частотой вращения или сканирования не более 1 ГГц и скважностью не менее 50;
Suggestion to the documentListen to audioGet a link from a document element
Т — время пребывания в зоне облучения за рабочую смену, ч.
Suggestion to the documentListen to audioGet a link from a document element
Во всех случаях максимальное значение ППЭПД не должно превышать 10 Вт/м2 (1000 мкВт/м2).
Suggestion to the documentListen to audioGet a link from a document element
Если работающий на протяжении рабочего дня подвергается воздействию ЭМП различной интенсивности, рассчитывается суммарная ЭН путем сложения ЭН за соответствующие периоды времени, которая вычисляется по следующей формуле:
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
где: ППЭ1, ППЭ2, ППЭn — значения ППЭ, измеренные в отдельных участках;
Suggestion to the documentListen to audioGet a link from a document element
T1, Т2, Тn — время пребывания в них.
Suggestion to the documentListen to audioGet a link from a document element
В случаях одновременного или последовательного облучения работающего персонала электромагнитным полем диапазона частот от 300 MГц до 300 ГГц в непрерывном и прерывистом режиме (от вращающихся и/или сканирующих антенн) суммарная ЭН рассчитывается по формуле:
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
где: ЭНППЭсум — суммарная энергетическая нагрузка, которая не должна превышать 200 мкВт /см2 ∙ ч;

Suggestion to the documentListen to audioGet a link from a document element
ЭНППЭ1 — ЭН, создаваемая непрерывным излучением;
Suggestion to the documentListen to audioGet a link from a document element
ЭН ППЭ2 — ЭН, создаваемая излучением вращающихся или сканирующих антенн, равная 0,1 ППЭ2 Т2.
Suggestion to the documentListen to audioGet a link from a document element
2. Телекоммуникационное оборудование должно обеспечить выполнение следующих требований безопасности при лазерном излучении:
Suggestion to the documentListen to audioGet a link from a document element
лазер, независимо от класса, должен иметь защитный корпус (кожух). Защитный корпус (кожух) или его части, снимаемые при техническом обслуживании и открывающие доступ к лазерному излучению и высокому напряжению в цепях электропитания, должны иметь защитную блокировку. Срабатывание блокировки на работающем лазерном изделии или не полностью разряженной батарее конденсатора должно сопровождаться четким визуальным или звуковым сигналом тревоги;
Suggestion to the documentListen to audioGet a link from a document element
пульт управления лазерных изделий III и IV классов должен оснащаться съемным ключом;
Suggestion to the documentListen to audioGet a link from a document element
лазеры III и IV классов, генерирующие излучение в видимом диапазоне, и лазеры IV класса с генерацией в ультрафиолетовом и инфракрасном диапазонах должны снабжаться световыми сигнальными устройствами, работающими с момента начала генерации и до ее окончания. Световой предупредительный сигнал должен быть хорошо виден через защитные очки;
Suggestion to the documentListen to audioGet a link from a document element
пульт (панель) управления лазерными изделиями, независимо от класса, должен размещаться так, чтобы при регулировке и работе не происходило облучения персонала лазерным излучением. Конструкция лазерных изделий III, IV классов должна обеспечивать возможность дистанционного управления;
Suggestion to the documentListen to audioGet a link from a document element
лазеры III, IV классов должны содержать дозиметрическую аппаратуру;
Suggestion to the documentListen to audioGet a link from a document element
лазерные изделия III, IV классов должны иметь прерыватель пучка или аттенюатор для ограничения распространения излучения;
Suggestion to the documentListen to audioGet a link from a document element
в лазерных изделиях III, IV классов необходимо предусматривать возможность снижения выходной мощности (энергии) излучения при их техническом обслуживании;
Suggestion to the documentListen to audioGet a link from a document element
лазерные изделия III, IV классов, генерирующие излучение в невидимой части спектра, должны иметь встроенные лазеры I, II класса с видимым излучением для визуализации основного лазерного пучка;
Suggestion to the documentListen to audioGet a link from a document element
все оптические системы наблюдения (окуляры, смотровые окна, экраны) должны обеспечивать снижение энергии (мощности) проходящего через них излучения до предельно допустимых уровней;
Suggestion to the documentListen to audioGet a link from a document element
лазерные изделия, в которых используется волоконно-оптическая передача излучения, должны быть обеспечены специальным инструментом для отсоединения систем передачи и механическими ослабителями лазерного пучка на соединителях;
Suggestion to the documentListen to audioGet a link from a document element
панель защитного корпуса (кожуха), при снятии или смещении которой возможен доступ человека к лазерному излучению, должна иметь предупреждающий знак
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
и пояснительный знак с надписью, показано на следующем примере:
Suggestion to the documentListen to audioGet a link from a document element
ВНИМАНИЕ! ПРИ ОТКРЫВАНИИ — ЛАЗЕРНОЕ ИЗЛУЧЕНИЕ
Suggestion to the documentListen to audioGet a link from a document element
Лазерное изделие I класса должно иметь пояснительный знак с надписью, как показано на следующем примере:
Suggestion to the documentListen to audioGet a link from a document element
ЛАЗЕРНОЕ ИЗДЕЛИЕ КЛАССА I
Suggestion to the documentListen to audioGet a link from a document element
Лазерное изделие II класса должно иметь предупреждающий знак:
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
и пояснительный знак с надписью, как показано на следующем примере:
Suggestion to the documentListen to audioGet a link from a document element
ЛАЗЕРНОЕ ИЗЛУЧЕНИЕ
Suggestion to the documentListen to audioGet a link from a document element
НЕ СМОТРИТЕ В ПУЧОК
Suggestion to the documentListen to audioGet a link from a document element
ЛАЗЕРНОЕ ИЗДЕЛИЕ КЛАССА II
Suggestion to the documentListen to audioGet a link from a document element
Лазерное изделие III класса должно иметь предупреждающий знак:
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
и пояснительный знак с надписью, как показано на примере:
Suggestion to the documentListen to audioGet a link from a document element
ЛАЗЕРНОЕ ИЗЛУЧЕНИЕ
Suggestion to the documentListen to audioGet a link from a document element
ИЗБЕГАЙТЕ ОБЛУЧЕНИЯ ГЛАЗ
Suggestion to the documentListen to audioGet a link from a document element
ЛАЗЕРНОЕ ИЗДЕЛИЕ КЛАССА III
Suggestion to the documentListen to audioGet a link from a document element
Лазерное изделие IV класса должно иметь предупреждающий знак:
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
и пояснительный знак с надписью, как показано на следующем примере:
Suggestion to the documentListen to audioGet a link from a document element
ЛАЗЕРНОЕ ИЗЛУЧЕНИЕ
Suggestion to the documentListen to audioGet a link from a document element
ИЗБЕГАЙТЕ ОБЛУЧЕНИЯ ГЛАЗ И КОЖИ
Suggestion to the documentListen to audioGet a link from a document element
ПРЯМЫМ И РАССЕЯННЫМ ИЗЛУЧЕНИЕМ
Suggestion to the documentListen to audioGet a link from a document element
ЛАЗЕРНОЕ ИЗДЕЛИЕ КЛАССА IV
Suggestion to the documentListen to audioGet a link from a document element
Лазерные изделия II — IV класса должны иметь у апертуры, через которую испускается излучение, пояснительный знак с надписью, как показано на следующем примере:
Suggestion to the documentListen to audioGet a link from a document element
ЛАЗЕРНАЯ АПЕРТУРА
Suggestion to the documentListen to audioGet a link from a document element
Лазерные изделия, за исключением изделий I класса, должны иметь на пояснительном знаке информацию об изготовителе, о максимальной выходной энергии (мощности) лазерного излучения и длине волны излучения.
Suggestion to the documentListen to audioGet a link from a document element
3. Телекоммуникационное оборудование должно обеспечить выполнение следующих требований безопасности при акустическом излучении:
Suggestion to the documentListen to audioGet a link from a document element
1) если оборудование является источником шума, уровень которого может создавать опасность, изготовитель обязан измерить максимальный уровень шума, создаваемого оборудованием, за исключением звука аварийной сирены, и рассчитать максимальный уровень шума. Измерение уровня звукового давления должно быть проведено как на рабочем месте оператора, так и на расстоянии 1 м от того места на кожухе оборудования, где уровень давления максимальный.
Suggestion to the documentListen to audioGet a link from a document element
Уровень шума 80 дБА относительно значения 20 мкПа считают минимальным уровнем, который может представлять опасность.
Suggestion to the documentListen to audioGet a link from a document element
Допустимые уровни звукового давления в октавных полосах частот, уровни звука и эквивалентные уровни звука, создаваемые оборудованием телекоммуникаций на рабочих местах, следует принимать:
Suggestion to the documentListen to audioGet a link from a document element
для широкополосного постоянного и непостоянного (кроме импульсного) шума — по таблице № 2;
Suggestion to the documentListen to audioGet a link from a document element
для тонального и импульсного шума — на 5 дБ меньше значений, указанных в таблице № 2;
Suggestion to the documentListen to audioGet a link from a document element
для шума, создаваемого в помещениях установками кондиционирования воздуха, вентиляции и воздушного отопления — на 5 дБ меньше фактических уровней шума в этих помещениях (измеренных или определенных расчетом), если последние не превышают значений, указанных в таблице № 2 (поправку для тонального и импульсного шума в этом случае принимать не следует), в остальных случаях — на 5 дБ меньше значений, указанных в таблице № 2.
Suggestion to the documentListen to audioGet a link from a document element
Таблица № 2
Suggestion to the documentListen to audioGet a link from a document element
Допустимые уровни звукового давления в октавных полосах частот, уровни звука и эквивалентные уровни звука на рабочих местах
Suggestion to the documentListen to audioGet a link from a document element

Вид трудовой деятельности, рабочие места

Уровни звукового давления, дБ, в октавных полосах со среднегеометрическими частотами в Гц

Уровни звука и эквивалентные уровни звука, дБА

31,5

63

125

250

500

1000

2000

4000

8000

Предприятия, учреждения и организации

1. Творческая деятельность, руководящая работа с повышенными требованиями, научная деятельность, конструирование и проектирование, программирование, преподавание и обучение, врачебная деятельность:

рабочие места в помещениях дирекции, проектно-конструкторских бюро, расчетчиков, программистов вычислительных машин, в лабораториях для теоретических работ и обработки данных, приема больных в здравпунктах






86






71






61






54






49






45






42






40






38






50

2. Высококвалифицированная работа, требующая сосредоточенности, административно-управленческая деятельность, измерительные и аналитические работы в лаборатории:

рабочие места в помещениях цехового управленческого аппарата, в рабочих комнатах конторских помещений, лабораториях





93





79





70





63





58





55





52





50





49





60

3. Работа, выполняемая с часто получаемыми указаниями и акустическими сигналами, работа, требующая постоянного слухового контроля, операторская работа по точному графику с инструкцией, диспетчерская работа:

рабочие места в помещениях диспетчерской службы, кабинетах и помещениях наблюдения и дистанционного управления с речевой связью по телефону, машинописных бюро, на участках точной сборки, на телефонных и телеграфных станциях, в помещениях мастеров, в залах обработки информации на вычислительных машинах








96








83








74








68








63








60








57








55








54








65

4. Работа, требующая сосредоточенности, работа с повышенными требованиями к процессам наблюдения и дистанционного управления производственными циклами:

рабочие места за пультами в кабинах наблюдения и дистанционного управления без речевой связи по телефону, в помещениях лабораторий с шумным оборудованием, в помещениях для размещения шумных агрегатов вычислительных машин







103







91







83







77







73







70







68







66







64







75

5. Выполнение всех видов работ (за исключением перечисленных в 1 — 4 данной таблицы и аналогичных им) на постоянных рабочих местах в производственных помещениях и на территории предприятий



107



95



87



82



78



75



73



71



69



80

Suggestion to the documentListen to audioGet a link from a document element
В инструкции по установке оборудования изготовитель должен указать, что необходимо обеспечить уровень шума от оборудования после его установки на месте эксплуатации (включая монтаж любых ослабляющих звук экранов или покрытий, указанных изготовителем), который не будет превышать безопасных пределов.
Suggestion to the documentListen to audioGet a link from a document element
2) для оконечного оборудования должна обеспечиваться защита уха человека от акустического удара. Уровень звукового давления, развиваемого оконечным оборудованием в камере искусственного уха при электродвижущей силе (ЭДС) генератора испытательного сигнала, равной 31 В, должен быть не более 120 дБ.
Suggestion to the documentListen to audioGet a link from a document element
Для оконечного оборудования, предназначенного для использования людьми с частичной потерей слуха, уровень звукового давления, развиваемого телефоном в камере искусственного уха при ЭДС генератора испытательного сигнала, равной 31 В, не должен превышать отрегулированный пользователем оптимальный уровень более чем на 12 дБ.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
ПРИЛОЖЕНИЕ № 4
к Общему техническому регламенту о безопасности телекоммуникационного оборудования
Suggestion to the documentListen to audioGet a link from a document element
Требования
Suggestion to the documentListen to audioGet a link from a document element
к пожарной безопасности
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
1. Для определения требований к противопожарному кожуху, материалам и компонентам, применяемым в оборудовании для обеспечения пожарной безопасности, используются следующие критерии соответствия материалов классам по огнестойкости:
Suggestion to the documentListen to audioGet a link from a document element
материал класса V-0, V-1: материал, который при испытании на устойчивость к возгоранию может воспламениться или накалиться, но удовлетворяет определенным временным критериям по затуханию. Раскаленные частицы или горящие капли при выбросе не воспламеняют хирургическую вату;
Suggestion to the documentListen to audioGet a link from a document element
материал класса V-2: материал, который при испытании на устойчивость к возгоранию может воспламениться или накалиться, но удовлетворяет определенным временным критериям по затуханию. Раскаленные частицы или горящие капли при выбросе могут воспламенить хирургическую вату;
Suggestion to the documentListen to audioGet a link from a document element
материал класса 5V, НF-1: материал, который при испытании на устойчивость к возгоранию может воспламениться или накалиться, но гаснет в течение установленного периода времени. Раскаленные частицы или горящие капли при выбросе не воспламеняют хирургическую вату;
Suggestion to the documentListen to audioGet a link from a document element
вспененный материал класса НF-2: материал, который при испытании на устойчивость к возгоранию может воспламениться или накалиться, но гаснет в течение установленного периода времени. Раскаленные или горящие частицы или горящие капли при выбросе могут воспламенить хирургическую вату;
Suggestion to the documentListen to audioGet a link from a document element
вспененный материал класса НB, НBF: материал, который при испытании на устойчивость к возгоранию не превышает установленной максимальной скорости горения.
Suggestion to the documentListen to audioGet a link from a document element
Критерии соответствия материалов классам V-0, V-1, V-2 приведены в таблице № 1.
Suggestion to the documentListen to audioGet a link from a document element
Таблица № 1
Suggestion to the documentListen to audioGet a link from a document element
Критерии соответствия материалов классам V-0, V-1, V-2
Suggestion to the documentListen to audioGet a link from a document element

Критерии соответствия

V-0

V-1

V-2

Время самостоятельного горения для каждого индивидуального образца с, не более

10

30

30

Время самостоятельного горения плюс время тлеющего горения для каждого образца после второго приложения пламени с, не более

30

60

60

Догорает ли хоть один образец до места зажима?

Нет

Нет

Нет

Зажигают ли горящие частицы или падающие капли хирургическую вату?

Нет

Нет

Да

Suggestion to the documentListen to audioGet a link from a document element
Критерии соответствия материалов классам НF-1, НF-2, НBF приведены в таблице № 2.
Suggestion to the documentListen to audioGet a link from a document element
Таблица № 2
Suggestion to the documentListen to audioGet a link from a document element
Критерии соответствия материалов классам НF-1, НF-2, НBF
Suggestion to the documentListen to audioGet a link from a document element

Критерии соответствия

НF-1

НF-2

НBF

Горит ли более чем один образец дольше 2 с после удаления испытательного пламени?

Нет

Нет

Да

Горит ли хоть один образец дольше 10 с после удаления испытательного пламени?

Нет

Нет

Да

Тлеет ли хоть один образец дольше 30 с после удаления испытательного пламени?

Нет

Нет

Да

Горит или тлеет ли хоть один образец на расстоянии более 60 мм от края, к которому было приложено пламя?

Нет

Нет

Да

Зажигают ли горящие частицы или падающие капли хирургическую вату?

Нет

Да

Да

Горит ли хоть один образец на расстоянии более 120 мм от края, к которому было приложено пламя, или превышает ли скорость горения 40 мм/мин?

-

-

Нет

Suggestion to the documentListen to audioGet a link from a document element
Критерии соответствия материалов классу НB приведены в таблице № 3.
Suggestion to the documentListen to audioGet a link from a document element
Таблица № 3
Suggestion to the documentListen to audioGet a link from a document element
Критерии соответствия материалов классу НB
Suggestion to the documentListen to audioGet a link from a document element

Критерии соответствия

НB

Скорость горения для образцов толщиной 3 мм, мм/мин, не более

40

Скорость горения для образцов толщиной менее 3 мм, мм/мин, не более

75

Горит или тлеет ли хоть один образец на расстоянии более 100 мм от края, к которому было приложено пламя?

Нет

Suggestion to the documentListen to audioGet a link from a document element
Критерии соответствия материалов классу 5V приведены в таблице № 4.
Suggestion to the documentListen to audioGet a link from a document element
Таблица № 4
Suggestion to the documentListen to audioGet a link from a document element
Критерии соответствия материалов классу 5V
Suggestion to the documentListen to audioGet a link from a document element

Критерии соответствия

5V

Сгорает ли образец полностью?

Нет

Длительность горения или тления после пятикратного воздействия пламени с, не более

60

Зажигают ли горящие частицы или падающие капли хирургическую вату?

Нет

Suggestion to the documentListen to audioGet a link from a document element
2. Требования к применению противопожарного кожуха должны включать следующее:
Suggestion to the documentListen to audioGet a link from a document element
1) если температура частей оборудования в условиях повреждения может быть достаточной для возникновения возгорания, то должен применяться противопожарный кожух;
Suggestion to the documentListen to audioGet a link from a document element
2) если не проведены все испытания по имитации неисправностей, при которых возгорание, если оно возникает, не распространяется за пределы оборудования, а также не происходит выброса расплавленного металла за пределы оборудования и недопустимого нагрева изоляции, то применение противопожарного кожуха требуется для следующих частей оборудования:
Suggestion to the documentListen to audioGet a link from a document element
а) компонентов в первичных цепях, за исключением штепсельных вилок и разъемов, являющихся частью шнура сети питания или соединительного кабеля;
Suggestion to the documentListen to audioGet a link from a document element
б) компонентов во вторичных цепях, снабженных источниками питания, мощность которых превышает предельные значения, указанные в пункте 9 приложения № 5 к настоящему Техническому регламенту;
Suggestion to the documentListen to audioGet a link from a document element
в) компонентов во вторичных цепях (кроме разъемов), снабженных источниками питания с ограничением мощности, как указано в пункте 9 приложения № 5 к настоящему Техническому регламенту, но не установленных на материал, относящийся по огнестойкости к классу V-1;
Suggestion to the documentListen to audioGet a link from a document element
г) компонентов внутри блока питания или сборки, имеющих ограниченную выходную мощность, как указано в пункте 9 приложения № 5 к настоящему Техническому регламенту, включающих устройства защиты от перегрузки по току, защиту полным сопротивлением, схемы стабилизации и регулируемые обмотки до того момента, пока выполняются требования по ограничению мощности на выходе источника питания;
Suggestion to the documentListen to audioGet a link from a document element
д) компонентов, имеющих незакрытые части, где возможен электрический пробой, такие как открытый выключатель, контакты реле, переключатели в электрических цепях с опасным напряжением или с опасным энергетическим уровнем. Под «опасным энергетическим уровнем» понимается уровень накопленной энергии не менее 20 Ж или существующий продолжительное время при полной мощности не менее 240 В∙А и разности потенциалов не менее 2 В;
Suggestion to the documentListen to audioGet a link from a document element
е) изолированной проводки, за исключением проводников и кабелей с изоляцией из ПВХ, ТФЭ, ПТФЭ, ФЭП, неопрена или полиамида.
Suggestion to the documentListen to audioGet a link from a document element
3. Требования к материалам и компонентам противопожарного кожуха должны включать следующее:
Suggestion to the documentListen to audioGet a link from a document element
1) конструкция кожуха, компонентов и других частей или материалов, используемых при их изготовлении, должна ограничивать распространение огня. Если требуется материал, относящийся по огнестойкости к классам НB или НBF, то требуется испытать его на устойчивость к возгоранию с помощью раскаленной проволоки температурой 550 оС. Если нельзя защитить компоненты от перегрева в условиях повреждения, они должны быть установлены на материалах, относящихся по огнестойкости к классу V-1. Дополнительно такие компоненты должны быть отделены от материала более низкого класса по огнестойкости воздушным зазором не менее 13 мм или ограждением из жесткого материала, относящегося по огнестойкости к классу V-1;
Suggestion to the documentListen to audioGet a link from a document element
2) для перемещаемого оборудования общей массой не более 18 кг материал противопожарного кожуха для самой тонкой стенки должен иметь огнестойкость класса V-1 или должны быть проведены испытания на устойчивость к возгоранию.
Suggestion to the documentListen to audioGet a link from a document element
Для перемещаемого оборудования общей массой более 18 кг и всего стационарного оборудования материал противопожарного кожуха для самой тонкой стенки должен иметь огнестойкость класса 5V или должны быть проведены испытания на устойчивость к возгоранию.
Suggestion to the documentListen to audioGet a link from a document element
Материал противопожарного кожуха, отделенный воздушным зазором менее 13 мм от частей, которые могут быть подвержены электрическому пробою, например, контактов переключающих устройств или выключателя, должен быть испытан на устойчивость к возгоранию от сильноточного дугового разряда. Это требование применяют к кожухам оборудования, а не к крышкам компонентов.
Suggestion to the documentListen to audioGet a link from a document element
Материал противопожарного кожуха, отделенный воздушным зазором менее 13 мм от частей, которые могут как в условиях нормальной работы, так и при ее нарушении достигать температуры, достаточной для возгорания материала, должен быть испытан на устойчивость к возгоранию от раскаленной проволоки.
Suggestion to the documentListen to audioGet a link from a document element
Материалы для компонентов, которые закрывают отверстие в противопожарном кожухе и предназначены для установки в области этого отверстия, например, держатели предохранителей, выключатели, разъемы и вводы кабелей, должны по огнестойкости соответствовать классу V-1 или выдерживать испытания на устойчивость к возгоранию для противопожарных кожухов перемещаемого оборудования массой менее 18 кг;
Suggestion to the documentListen to audioGet a link from a document element
3) материалы, кроме отмеченных ниже, для компонентов и других частей (включая механические и электрические кожухи и декоративные детали), расположенных на внешних сторонах противопожарных кожухов, должны иметь огнестойкость класса НB или НBF.
Suggestion to the documentListen to audioGet a link from a document element
Если механический или электрический кожух используется также как противопожарный кожух, то к нему применяются требования для противопожарных кожухов.
Suggestion to the documentListen to audioGet a link from a document element
Разъемы должны выполняться с учетом одного из следующих условий:
Suggestion to the documentListen to audioGet a link from a document element
материал из которого изготовлен разъем должен относиться по огнестойкости к классу V-2;
Suggestion to the documentListen to audioGet a link from a document element
выдерживать испытания на устойчивость к возгоранию для противопожарных кожухов перемещаемого оборудования массой менее 18 кг;
Suggestion to the documentListen to audioGet a link from a document element
материал, который устанавливается должен относиться по огнестойкости к классу V-1 и иметь небольшой размер;
Suggestion to the documentListen to audioGet a link from a document element
размещаться во вторичной цепи, снабженной источником питания, мощность которого при нормальных рабочих условиях и после единичного повреждения в оборудовании ограничена максимальным значением 15 ВА.
Suggestion to the documentListen to audioGet a link from a document element
Для материалов, компонентов и других частей требования о соответствии огнестойкости классу НB и НBF не применяют в одном из следующих случаев:
Suggestion to the documentListen to audioGet a link from a document element
для электрических компонентов, не представляющих опасность возгорания при условиях, отличных от нормальных, и проведении испытаний при имитации неисправностей;
Suggestion to the documentListen to audioGet a link from a document element
для материалов и компонентов внутри кожуха объемом не более 0,06 м3, выполненного полностью из металла и не имеющего вентиляционных отверстий или не содержащего внутри герметичной секции с инертным газом;
Suggestion to the documentListen to audioGet a link from a document element
для корпусов счетчиков (если иным способом определено подходящее место для установки частей с опасным напряжением), лицевых панелей счетчиков и индикаторных ламп или излучателей;
Suggestion to the documentListen to audioGet a link from a document element
для компонентов, таких как блоки интегральных микросхем, оптопары, конденсаторы и другие небольшие части, которые установлены на материале, относящемся по огнестойки к классу V-1, или питаются от источника мощностью не более 15 ВА при нормальных рабочих условиях и после единичного повреждения в оборудовании и установлены на материале, относящемся по огнестойки к классу НB;
Suggestion to the documentListen to audioGet a link from a document element
для проводов, кабелей и разъемов с изоляцией из ПВХ, ТФЭ, ПТФЭ, ФЭП, неопрена или полиамида;
Suggestion to the documentListen to audioGet a link from a document element
для индивидуальных незащищенных скрепляющих деталей, покровной ленты, бечевки и кабельных соединений, используемых со жгутом проводки;
Suggestion to the documentListen to audioGet a link from a document element
для приводов, бегунков, ремней, подшипников и других небольших частей, включая декоративные детали, ярлыки, лапы крепления, крышки клавиш, кнопки и т.п., передающих тепло незначительно;
Suggestion to the documentListen to audioGet a link from a document element
для источников питания, расходных материалов, носителей и материалов регистрации;
Suggestion to the documentListen to audioGet a link from a document element
для резиновых роликов, чернильных трубок и других частей с особыми свойствами выполнения основной функции;
Suggestion to the documentListen to audioGet a link from a document element
4) внутренние противопожарные кожухи, материалы для компонентов и других частей (включая механические и электрические кожухи, расположенные внутри противопожарного кожуха) должны по огнестойкости соответствовать классу V-1 или НF-2 или выдерживать испытания на устойчивость к возгоранию для противопожарных кожухов перемещаемого оборудования массой менее 18 кг.
Suggestion to the documentListen to audioGet a link from a document element
Приведенные выше требования не применяются к любому из следующих случаев:
Suggestion to the documentListen to audioGet a link from a document element
электрическим компонентам, не представляющим опасность возгорания при условиях, отличных от нормальных, и проведении испытаний при имитации неисправностей;
Suggestion to the documentListen to audioGet a link from a document element
материалам и компонентам внутри кожуха объемом не более 0,06 м3, выполненного полностью из металла и не имеющего вентиляционных отверстий или не содержащего внутри герметичной секции с инертным газом;
Suggestion to the documentListen to audioGet a link from a document element
одному или нескольким слоям тонкого изоляционного материала, такого как клейкая лента, используемого непосредственно на любой поверхности внутри противопожарного кожуха, включая поверхность токопроводящих частей, при условии, что комбинация тонкого изоляционного материала и поверхности, к которой прикреплен материал, удовлетворяет требованиям по огнестойкости класса V-2 или НF-2;
Suggestion to the documentListen to audioGet a link from a document element
корпусам счетчиков (если иным способом определено подходящее место для установки частей с опасным напряжением), лицевым панелям счетчиков и индикаторных ламп или излучателей;
Suggestion to the documentListen to audioGet a link from a document element
компонентам, таким как блоки интегральных микросхем, оптопары, конденсаторы и другие небольшие части, которые установлены на материале, относящемся по огнестойки к классу V-1;
Suggestion to the documentListen to audioGet a link from a document element
проводам, кабелям и разъемам с изоляцией из ПВХ, ТФЭ, ПТФЭ, ФЭП, неопрена или полиамида;
Suggestion to the documentListen to audioGet a link from a document element
индивидуальным незащищенным скрепляющим деталям, покровной ленте, бечевке и кабельным соединениям, используемым со жгутом проводки;
Suggestion to the documentListen to audioGet a link from a document element
частям телекоммуникационного оборудования, отделенным воздушным зазором не менее 13 мм или ограждением из жесткого материала, относящегося по огнестойки к классу V-1, от электрических частей (иных, чем изолированные провода и кабели), которые в состоянии повреждения могут инициировать температуру, достаточную для возгорания. К ним относятся: приводы, бегунки, ремни, подшипники и другие небольшие части, включая ярлыки, лапы крепления, крышки клавиш, кнопки и другие детали, передающие тепло незначительно, источники питания, расходные материалы, носители и материалы регистрации, резиновые ролики, чернильные трубки и другие части с особыми свойствами выполнения основной функции, контейнеры для порошков или жидкостей, части из пенопласта, если они по огнестойкости относятся к классу НB или НBF;
Suggestion to the documentListen to audioGet a link from a document element
5) воздушные сборки фильтров должны изготавливаться из материала, относящегося по огнестойкости к классу V-2 или НF-2.
Suggestion to the documentListen to audioGet a link from a document element
Это требование не относится к следующим конструкциям:
Suggestion to the documentListen to audioGet a link from a document element
сборкам воздушных фильтров для циркуляционных систем, независимо от их герметичности, не предназначенных для вентиляции противопожарных кожухов снаружи;
Suggestion to the documentListen to audioGet a link from a document element
сборкам воздушных фильтров, размещенных внутри или снаружи противопожарного кожуха, при условии, что материалы фильтров отделены металлическим экраном от частей, которые могут вызвать возгорание;
Suggestion to the documentListen to audioGet a link from a document element
каркасам воздушных фильтров, сконструированных из материалов, которые при неисправностях могут инициировать температуру, вызывающую возгорание, и относящиеся по огнестойкости к классу НB, при условии отделения их от электрических частей (кроме изолированных проводов и кабелей) воздушным зазором не менее 13 мм или ограждением из жесткого материала, относящегося по огнестойкости к классу V-1;
Suggestion to the documentListen to audioGet a link from a document element
сборкам воздушных фильтров, размещенных вне противопожарного кожуха и изготовленных из материалов, относящихся по огнестойкости к классу НB или НBF;
Suggestion to the documentListen to audioGet a link from a document element
6) высоковольтные компоненты, работающие при напряжениях с двойной амплитудой, превышающей 4 кВ, должны соответствовать по огнестойкости классу V-2 или НF-2 или должны выдерживать испытание на огнестойкость, при котором не допускается их разрушение.
Suggestion to the documentListen to audioGet a link from a document element
Внутренняя проводка, работающая под напряжением переменного тока или постоянного тока, превышающим 4 кВ (пиковое значение), не должна способствовать распространению огня.
Suggestion to the documentListen to audioGet a link from a document element
4. Требования к защите оборудования от перегрева должны быть следующими:
Suggestion to the documentListen to audioGet a link from a document element
1) материалы, используемые в оборудовании, должны быть выбраны так, чтобы при работе под нормальной нагрузкой температура не превышала безопасного значения, указанного в таблице № 5 и пункте 15, перечисление 4) приложения № 5 к настоящему Техническому регламенту.
Suggestion to the documentListen to audioGet a link from a document element
Предельные значения нагрева частей оборудования в нормальных условиях приведены в таблице № 5 и пункте 15, перечисление 4) приложения № 5 к настоящему Техническому регламенту;
Suggestion to the documentListen to audioGet a link from a document element
2) компоненты, работающие при высоких температурах, должны быть эффективно ограждены или отделены, чтобы не вызывать перегрева смежных материалов и компонентов. В местах, где доступ к горячим частям неизбежен, требуется применить специальную маркировку, указанную в пункте 38 настоящего Технического регламента;
Suggestion to the documentListen to audioGet a link from a document element

Таблица № 5

Предельные значения нагрева частей оборудования в нормальных условиях

Части оборудования

Максимальный нагрев, °C

Металл

Стекло, фарфор, стекловидные

материалы

Пластмасса и резина

Рукоятки, кнопки, зажимы и т.п., которые удерживают в руках или которых касаются в течение короткого времени

60

70

85

Рукоятки, кнопки, зажимы и т.п., продолжительно удерживаемые в руках при нормальной работе

55

65

75

Внешние поверхности оборудования, к которым возможно касание

70

80

95

Части внутри оборудования, к которым возможно касание

70

80

95

Suggestion to the documentListen to audioGet a link from a document element
3) нагревательные элементы в заземленном оборудовании должны быть защищены таким образом, чтобы при выходе из строя заземления предотвращалась опасность возникновения пожара от перегрева. В таком оборудовании термочувствительные устройства, если они имеются, должны отключать все фазные провода питания нагревательных элементов.
Suggestion to the documentListen to audioGet a link from a document element
Термочувствительные устройства также должны отключать нейтральный провод в оборудовании:
Suggestion to the documentListen to audioGet a link from a document element
подключенным соединителем, питаемым через обратимый бытовой соединитель или обратимую вилку;
Suggestion to the documentListen to audioGet a link from a document element
питаемым от розетки с неопределенной фазировкой;
Suggestion to the documentListen to audioGet a link from a document element
4) оборудование, предназначенное для передачи электроэнергии через кабели связи к удаленному оборудованию, должно ограничивать выходной ток до величины, которая не вызывает повреждения проводной системы связи из-за перегрева при любых внешних условиях нагрузки. Максимальная величина тока от оборудования не должна превышать предельное значение тока для минимального сечения провода, определенного в инструкции по установке. Если предельное значение тока не установлено, то его принимают равным 1,3 А.
Suggestion to the documentListen to audioGet a link from a document element
5. Оборудование, содержащее батареи, должно быть сконструировано с учетом уменьшения риска возникновения пожара, взрыва и химических утечек при нормальных условиях работы и после единичного повреждения в оборудовании, включая повреждение батарей. Для батарей, заменяемых пользователем, должна быть конструктивно уменьшена вероятность установки их с обратной полярностью или должна быть электрическая схема, исключающая подключение к питанию при установке батарей с обратной полярностью, если это может создавать опасность.
Suggestion to the documentListen to audioGet a link from a document element
Если в оборудовании применяют сменную батарею и неправильная замена может привести к взрыву, должна быть предусмотрена маркировка, указанная в пункте 43 настоящего Технического регламента.
Suggestion to the documentListen to audioGet a link from a document element
6. При использовании в оборудовании горючих жидкостей они должны храниться в закрытом резервуаре, кроме количества, необходимого для работы оборудования. Максимальный объем горючей жидкости, находящейся в оборудовании, в общем случае не должен превышать 5 дм3. Однако если для работы оборудования в течение 8 ч требуется более 5 дм3 жидкости, то ее количество может быть увеличено до объема, обеспечивающего работу оборудования в течение 8 ч.
Suggestion to the documentListen to audioGet a link from a document element
Масло или эквивалентная жидкость, используемые для смазки или в гидравлической системе, должны иметь температуру вспышки не менее 149 oС.
Suggestion to the documentListen to audioGet a link from a document element
Пополняемые жидкости должны иметь температуру вспышки выше 60 oС и не должны находиться под давлением, способным вызвать распыление.
Suggestion to the documentListen to audioGet a link from a document element
Пополняемые горючие жидкости температурой вспышки менее 60 oС или находящиеся под давлением, достаточным, чтобы вызвать распыление, могут применяться при условии, что не возникает условий для возникновения пожара или взрыва.
Suggestion to the documentListen to audioGet a link from a document element
7. Защита оборудования в условиях перегрузки и ненормальных условиях должна удовлетворять следующим требованиям:
Suggestion to the documentListen to audioGet a link from a document element
конструкция оборудования должна ограничивать опасность возникновения пожара в результате электрических или механических перегрузок, отказов, ненормальной работы или ошибок в эксплуатации;
Suggestion to the documentListen to audioGet a link from a document element
двигатели должны быть защищены или иметь систему защитного отключения двигателей, чтобы при перегрузке, повышении температуры, заторможенном роторе и других ненормальных условиях они не создавали опасность;
Suggestion to the documentListen to audioGet a link from a document element
трансформаторы должны быть защищены от перегрузок;
Suggestion to the documentListen to audioGet a link from a document element
расстояния утечки и зазоры должны быть выбраны так, чтобы исключить возгорание частей оборудования, выполненных из электроизоляционных материалов, в аварийном режиме работы;
Suggestion to the documentListen to audioGet a link from a document element
конструкция термореле, ограничителей температуры и термовыключателей, встроенных в оборудование, должна исключать возможность значительного изменения установочных значений вследствие нагрева и других воздействий при нормальной эксплуатации.
Suggestion to the documentListen to audioGet a link from a document element
Термовыключатель с автоматическим возвратом должен автоматически включать ток после того, как контролируемая им часть оборудования достаточно охладится.
Suggestion to the documentListen to audioGet a link from a document element
8. Требования к кабелям связи и кабельному оборудованию должны быть следующими:
Suggestion to the documentListen to audioGet a link from a document element
кабели связи, предназначенные для прокладки в коллекторах, тоннелях, шахтах, по внутренним стенам зданий и внутри помещений не должны распространять горение при одиночной прокладке;
Suggestion to the documentListen to audioGet a link from a document element
кабели связи, предназначенные для прокладки в коллекторах, тоннелях, шахтах, по внутренним стенам зданий и внутри помещений в пучках не должны распространять горение при прокладке в пучках по категории А (семь литров горючего материала на 1 м кабелей в пучке);
Suggestion to the documentListen to audioGet a link from a document element
кроссовое оборудование должно быть пожаробезопасным;
Suggestion to the documentListen to audioGet a link from a document element
изолирующие части несущих конструкций кросса и оконечных кабельных устройств должны быть изготовлены из негорючих или трудногорючих и трудновоспламеняющихся материалов;
Suggestion to the documentListen to audioGet a link from a document element
срабатывание электрической защиты в кроссе при воздействии опасных токов и напряжений не должно приводить к возникновению пожара.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
ПРИЛОЖЕНИЕ № 5
к Общему техническому регламенту о безопасности телекоммуникационного оборудования
Suggestion to the documentListen to audioGet a link from a document element
Требования
Suggestion to the documentListen to audioGet a link from a document element
к электрической безопасности
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
1. К классам оборудования по защите от поражения электрическим током относятся:
Suggestion to the documentListen to audioGet a link from a document element
оборудование класса I — оборудование, в котором защита от поражения электрическим током обеспечивается основной изоляцией, а также наличием средств подключения к контуру защитного заземления помещения тех токопроводящих частей, на которых может появиться опасное напряжение в случае пробоя основной изоляции. Оборудование класса I может иметь части с двойной или усиленной изоляцией;
Suggestion to the documentListen to audioGet a link from a document element
оборудование класса II — оборудование, в котором защита от поражения электрическим током основывается не только на применении основной изоляции, но и на дополнительных мерах безопасности, таких как двойная или усиленная изоляции, при этом не применяются ни защитное заземление, ни средства защиты, созданные при установке оборудования;
Suggestion to the documentListen to audioGet a link from a document element
оборудование класса III — оборудование, в котором защита от поражения электрическим током выполняется питанием от цепей безопасного сверхнизкого напряжения (БСНН) и в котором не возникает опасное напряжение. Для оборудования класса III нет требований по защите от поражения электрическим током;
Suggestion to the documentListen to audioGet a link from a document element
оборудование класса 0I — оборудование, в котором защита от поражения электрическим током обеспечивается основной изоляцией и включает зажим для заземления, но снабженное шнуром питания без заземляющего провода и штепсельной вилкой без заземляющего контакта.
Suggestion to the documentListen to audioGet a link from a document element
2. Оборудование должно быть сконструировано таким образом, чтобы в зоне доступа человека имелась необходимая защита от прикосновения с:
Suggestion to the documentListen to audioGet a link from a document element
оголенными частями цепей сверхнизким напряжением (СНН);
Suggestion to the documentListen to audioGet a link from a document element
оголенными частями, находящимися под опасным напряжением;
Suggestion to the documentListen to audioGet a link from a document element
функциональной или основной изоляцией частей или проводов цепей СНН;
Suggestion to the documentListen to audioGet a link from a document element
функциональной или основной изоляцией частей или проводов, находящихся под опасным напряжением;
Suggestion to the documentListen to audioGet a link from a document element
незаземленными проводящими частями, отделенными только функциональной или основной изоляцией от цепей СНН или цепей, находящихся под опасным напряжением;
Suggestion to the documentListen to audioGet a link from a document element
оголенными частями цепей напряжения телекоммуникационной сети (НТС), кроме тех, доступ к которым разрешается;
Suggestion to the documentListen to audioGet a link from a document element
оголенными проводящими частями, расположенными в батарейном отсеке;
Suggestion to the documentListen to audioGet a link from a document element
оголенными проводящими частями цепей НТС — 1, имеющими любую точку, связанную с клеммой защитного заземления;
Suggestion to the documentListen to audioGet a link from a document element
оголенными проводящими частями разъемов в цепях НТС — 1, отделенных от доступных незаземленных проводящих частей оборудования.
Suggestion to the documentListen to audioGet a link from a document element
Неограниченный доступ разрешается к цепям с ограничением тока.
Suggestion to the documentListen to audioGet a link from a document element
Эти требования относятся ко всем положениям подключенного оборудования и работающего при нормальных условиях эксплуатации.
Suggestion to the documentListen to audioGet a link from a document element
3. Защита должна обеспечиваться изоляцией, ограждением или блокировкой.
Suggestion to the documentListen to audioGet a link from a document element
4. Оборудование должно быть сконструировано и изготовлено так, чтобы операции, выполняемые вручную, такие как: установка напряжения питания или изменение вида питания, замена плавких вставок и элементов подсветки индикаторов, манипулирование выдвижными частями и т. п., не несли в себе опасности поражения электрическим током.
Suggestion to the documentListen to audioGet a link from a document element
5. Оборудование, которое может быть отрегулировано на различное напряжение источника первичного питания, должно быть сконструировано так, чтобы ручное изменение установки различного напряжения сети питания переменного тока требовало бы использования инструмента, если неправильная установка или небрежное регулирование могут привести к опасности.
Suggestion to the documentListen to audioGet a link from a document element
6. Оголенные части под опасным напряжением должны быть размещены таким образом или защищены так, чтобы во время обслуживания других частей оборудования неумышленный контакт с оголенными частями был исключен.
Suggestion to the documentListen to audioGet a link from a document element
Оголенные части под опасным напряжением должны быть размещены таким образом или защищены так, чтобы исключить возможность случайного замыкания с цепями БСНН или с цепями НТС, например, инструментами или испытательными пробниками, используемыми обслуживающим персоналом.
Suggestion to the documentListen to audioGet a link from a document element
7. Требования к цепям БСНН:
Suggestion to the documentListen to audioGet a link from a document element
1) в цепях БСНН напряжение должно быть безопасным для касания как в условиях нормальной эксплуатации, так и после единичного повреждения.
Suggestion to the documentListen to audioGet a link from a document element
При нормальных условиях работы в отдельной цепи БСНН или во взаимно связанных цепях БСНН значение напряжения между любыми двумя проводами цепи или цепей БСНН и между любым одним таким проводом и землей не должно превышать 42,4 В амплитуды напряжения переменного тока или 60 В постоянного тока.
Suggestion to the documentListen to audioGet a link from a document element
При единичном повреждении значение напряжения между любыми двумя проводами цепи или цепей БСНН и между любым одним таким проводом и землей не должно превышать 42,4 В амплитуды напряжения переменного тока или 60 В постоянного тока по истечении 0,2 с. Кроме того, недопустимо превышение значения 71 В амплитуды напряжения переменного тока или 120 В постоянного тока.
Suggestion to the documentListen to audioGet a link from a document element
Для обеспечения этого требования может быть применен один из следующих методов:
Suggestion to the documentListen to audioGet a link from a document element
разделение с помощью двойной или усиленной изоляции (метод 1);
Suggestion to the documentListen to audioGet a link from a document element
разделение заземленным экраном (метод 2);
Suggestion to the documentListen to audioGet a link from a document element
защита заземлением цепи БСНН (метод 3);
Suggestion to the documentListen to audioGet a link from a document element
2) в отдельной цепи НТС или взаимосвязанных цепях НТС напряжение между любыми двумя проводниками цепи или цепей НТС, а также между любым проводом цепи или цепей НТС и землей должно соответствовать следующему:
Suggestion to the documentListen to audioGet a link from a document element
a) цепи НТС — 1. При этом напряжения не должны превышать следующих значений:
Suggestion to the documentListen to audioGet a link from a document element
допусков для цепей БСНН в нормальных рабочих условиях;
Suggestion to the documentListen to audioGet a link from a document element
допусков, приведенных на рисунке 1, измеренных на резисторе сопротивлением 5000 Ом ± 2 %, в случае единичного повреждения изоляции внутри оборудования;
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
б) цепи НТС — 2 и НТС — 3. При этом величины напряжений превышают допуски для цепи БСНН, но не более следующих:
Suggestion to the documentListen to audioGet a link from a document element
значений напряжения сигналов, которые должны удовлетворять требованиям при вызывном телефонном сигнале;
Suggestion to the documentListen to audioGet a link from a document element
при отсутствии вызывного телефонного сигнала;
Suggestion to the documentListen to audioGet a link from a document element
комбинация напряжений переменного и постоянного тока в нормальных рабочих условиях должна удовлетворять условию:
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Uac амплитудное значение напряжения переменного тока при любой частоте, В;
Suggestion to the documentListen to audioGet a link from a document element
Udc значение напряжения постоянного тока, В.
Suggestion to the documentListen to audioGet a link from a document element
Примечания:
Suggestion to the documentListen to audioGet a link from a document element
1. Если значение напряжения Udc равняется нулю, то значение напряжения Uac не может быть более 70,7 В амплитудного значения.
Suggestion to the documentListen to audioGet a link from a document element
2. Когда значение напряжения Uac равняется нулю, то значение напряжения Udc не может быть более 120 В.
Suggestion to the documentListen to audioGet a link from a document element
Допуски на рисунке 1 измерены на резисторе сопротивлением 5000 Ом ± 2% в случае единичного повреждения изоляции внутри оборудования.
Suggestion to the documentListen to audioGet a link from a document element
Допуски для цепей НТС-2 и НТС-3 при единичных выходах из строя изоляции, отделенных от цепей БСНН, НТС-1 и доступных проводящих частей, не должны превышать соответствующих допусков для цепей БСНН, НТС-1 и доступных проводящих частей.
Suggestion to the documentListen to audioGet a link from a document element
Соединение цепей БСНН и НТС с другими цепями допускается при условии, что эти цепи отделены основной изоляцией от первичной цепи, включая нейтраль.
Suggestion to the documentListen to audioGet a link from a document element
8. Требования к цепи с ограничением тока должны быть следующими:
Suggestion to the documentListen to audioGet a link from a document element
1) цепи с ограничением тока должны иметь такую конструкцию, чтобы допустимые ограничения не были превышены при эксплуатации в нормальных условиях и в случае единичного повреждения в оборудовании;
Suggestion to the documentListen to audioGet a link from a document element
2) требования к величинам допустимых ограничений для цепей с ограничением тока:
Suggestion to the documentListen to audioGet a link from a document element
для частот, не превышающих 1 кГц, значение установившегося тока, проходящего через безиндуктивный резистор сопротивлением 2000 Ом ± 10 %, включенный между любыми двумя частями цепи с ограничением тока или между любой такой частью и землей, не должно превышать 0,7 мА для амплитуды переменного или 2 мА постоянного тока;
Suggestion to the documentListen to audioGet a link from a document element
для частот выше 1 кГц значение 0,7 мА умножают на величину частоты в килогерцах, но оно не должно быть более 70 мА амплитуды переменного тока.
Suggestion to the documentListen to audioGet a link from a document element
Для частей, находящихся под напряжением, не превышающим 450 В амплитудного значения для переменного или того же значения постоянного тока, емкость цепи не должна превышать 0,1 мкФ.
Suggestion to the documentListen to audioGet a link from a document element
Для частей, где напряжение U находится в пределах от 0,45 до 15 кВ амплитуды переменного или того же значения постоянного тока, емкость цепи (С), нФ не должна превышать значение, рассчитываемое по формуле:
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
U — напряжение, кВ.
Suggestion to the documentListen to audioGet a link from a document element
Примечание: Значение 45/U соответствует допустимому накопленному заряду 45 мкC.
Suggestion to the documentListen to audioGet a link from a document element
Для частей, где напряжение U превышает 15 кВ амплитудного значения переменного или того же значения постоянного тока, емкость цепи (С), нФ, не должна превышать значение, рассчитываемое по формуле:
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
U — напряжение, кВ.
Suggestion to the documentListen to audioGet a link from a document element
Примечание. Значение 700/U 2 соответствует допустимой энергии цепи 350 мЖ.
Suggestion to the documentListen to audioGet a link from a document element
9. Требования к сетевым источникам питания ограниченной мощности должны быть следующими:
Suggestion to the documentListen to audioGet a link from a document element
1) сетевой источник питания ограниченной мощности, работающий от сети питания переменного тока, или аккумуляторный источник ограниченной мощности, который во время питания нагрузки заряжается от сети питания переменного тока, должен иметь в своем составе изолирующий трансформатор;
Suggestion to the documentListen to audioGet a link from a document element
2) источник питания с ограничением мощности должен соответствовать одному из следующих условий:
Suggestion to the documentListen to audioGet a link from a document element
к выходным параметрам предъявляют ограничения согласно таблице № 1;
Suggestion to the documentListen to audioGet a link from a document element
полное выходное сопротивление должно удовлетворять требованиям таблицы № 1;
Suggestion to the documentListen to audioGet a link from a document element
используют устройство защиты от перегрузки по току, а выходные параметры ограничены согласно таблице № 2;
Suggestion to the documentListen to audioGet a link from a document element
регулировка сети ограничивает выходные параметры согласно таблице № 1 как при нормальных эксплуатационных режимах, так и после единичного повреждения;
Suggestion to the documentListen to audioGet a link from a document element
регулировка сети ограничивает выходные параметры согласно таблице № 1 как при нормальных эксплуатационных режимах, так и после единичного повреждения в регулирующей сети (обрыв или короткое замыкание цепи);
Suggestion to the documentListen to audioGet a link from a document element
регулировка сети ограничивает выходные параметры в соответствии с таблицей № 1 при работе в нормальном режиме, а устройство защиты от перегрузки по току ограничивает выходные параметры согласно таблице № 2 после единичного повреждения в регулирующей сети (обрыв или короткое замыкание цепи).
Suggestion to the documentListen to audioGet a link from a document element
При использовании устройства защиты от перегрузки по току необходимо применение плавкого предохранителя или электромеханического устройства без регулировки и автовозврата.
Suggestion to the documentListen to audioGet a link from a document element

Таблица № 1

Предельные значения для источников питания, содержащих устройства ограничения

Выходное напряжение Uх.х1), В

Выходной
ток Iк.з2), А

Действительная

мощность S3), В×А

переменный
ток

постоянный
ток

20

20

8,0

5 х Uхх

20 < Uх.х ≤ 30

20 < Uх.х ≤ 30

8,0

100

30 < Uх.х ≤ 60

150 / Uх.х

100

1) Uх.х — выходное напряжение, измеренное при всех отсоединенных цепях нагрузки. Напряжения приведены для синусоидального переменного тока и постоянного тока, без пульсаций. Для несинусоидального

переменного тока и постоянного тока с амплитудными значениями пульсаций более 10% амплитудные значения напряжений не должны превышать 42,4 В;

2) Iк.з — максимальный выходной ток после 60 с работы при отсутствии емкостной нагрузки, включая короткозамкнутые цепи;

3) S — максимальная полная выходная мощность при любой нагрузке. Допускается превышение граничного значения для переходных процессов при пуске продолжительностью менее 100 мс.

Suggestion to the documentListen to audioGet a link from a document element

Таблица № 2

Предельные значения для источников питания, не содержащих устройства ограничения (требуются только устройства защиты от перегрузки по току)

Выходное напряжение Uх.х1), В

Выходной ток
Iк.з2), А

Действительная мощность
S3), В·А

Номинальное

значение тока устройства защиты4), А

переменный
ток

постоянный
ток

20

20

5,0

20 < Uх.х ≤30

20 < Uх.х ≤ 30

1000 / Uх.х

250

100 / Uх.х

30 < Uх.х ≤ 60

100 / Uх.х

1) Uх.х — выходное напряжение, измеренное при всех отсоединенных цепях нагрузок. Напряжения приведены для синусоидального переменного тока и постоянного тока, без пульсаций. Для несинусоидального

переменного тока и постоянного тока с амплитудными значениями пульсаций более 10% амплитудные значения напряжений не должны превышать 42,4 В;

2) Iк.з — максимальный выходной ток после 60 с работы при отсутствии емкостной нагрузки, включая короткозамкнутые цепи, без учета устройств токовой защиты. Ток, ограниченный полным сопротивлением

оборудования, протекает в цепи во время измерений устройства защиты от перегрузки по току;

3) S — максимальная полная выходная мощность при любой нагрузке и без учета устройств токовой защиты. Из рассмотрения исключают переходные процессы при пуске продолжительностью менее 100 мс;

Примечание: основанием для исключения измерений с устройствами защиты от перегрузки по току является суммарная энергия, являющаяся причиной возможного чрезмерного перегрева во время работы устройств защиты от перегрузки по току.

4) Номинальное значение тока для устройств защиты, таких как плавкие предохранители и разъединители цепи определяют исходя из условия, что они срабатывают при протекании в течение 120 с тока, равного 210%

от номинального значения, приведенного в настоящей таблице.

Suggestion to the documentListen to audioGet a link from a document element
10. Требования к защитному заземлению должны быть следующими:
Suggestion to the documentListen to audioGet a link from a document element
1) части оборудования телекоммуникаций, по которым протекают токи повреждения при срабатывании устройств защиты от перегрузки по току, а также части проводящие другие токи должны быть надежно соединены с основным зажимом защитного заземления оборудования.
Suggestion to the documentListen to audioGet a link from a document element
К частям, по которым протекают токи повреждения при срабатывании устройств защиты от перегрузки по току, относятся:
Suggestion to the documentListen to audioGet a link from a document element
доступные токопроводящие части, которые могут нести опасное напряжение в случае единичного повреждения;
Suggestion to the documentListen to audioGet a link from a document element
части, которые должны быть заземлены для сохранения целостности цепи БСНН;
Suggestion to the documentListen to audioGet a link from a document element
части, которые должны быть заземлены для сохранения целостности цепи НТС;
Suggestion to the documentListen to audioGet a link from a document element
цепи БСНН, цепи НТС и доступные токопроводящие части, которые должны быть заземлены, если источником питания не является телекоммуникационная сеть.
Suggestion to the documentListen to audioGet a link from a document element
К частям, проводящим другие токи, относятся:
Suggestion to the documentListen to audioGet a link from a document element
цепи БСНН, НТС и доступные токопроводящие части, которые обязательно должны быть заземлены, если источником питания является телекоммуникационная сеть;
Suggestion to the documentListen to audioGet a link from a document element
экраны трансформаторов и компоненты (такие как защита от молний), которые не должны принимать на себя опасное напряжение в случае единичного повреждения, но должны быть заземлены для уменьшения переходных процессов, которые могут действовать изолированно;
Suggestion to the documentListen to audioGet a link from a document element
цепи БСНН и цепи НТС, которые обязательно должны быть заземлены для уменьшения или исключения тока прикосновения в сети телекоммуникаций;
Suggestion to the documentListen to audioGet a link from a document element
2) в области, доступной для обслуживания, проводящие части, такие как корпус двигателя, шасси электронных схем и т.д., на которых в случае единичного повреждения изоляции может возникнуть опасное напряжение, должны либо подключаться к клемме защитного заземления, либо, если это невозможно или трудно выполнимо, быть снабжены специальной надписью, предупреждающей обслуживающий персонал, что данные части не заземлены и перед тем, как их касаться, необходимо проверить отсутствие опасного напряжения;
Suggestion to the documentListen to audioGet a link from a document element
Примечание: требование не распространяется на доступные токопроводящие части, которые отделены от частей, находящихся под опасным напряжением, заземленными металлическими частями или твердой изоляцией, воздушным зазором или их сочетанием, которые удовлетворяют требованиям для двойной или усиленной изоляции. В этом случае эти части должны быть закреплены и жесткими настолько, чтобы в течение всего срока эксплуатации изделия сохранялись заданные минимальные расстояния.
Suggestion to the documentListen to audioGet a link from a document element
3) сопротивление защитного проводника должно быть не более 0,1 Ом.
Suggestion to the documentListen to audioGet a link from a document element
11. Если необходимо функциональное заземление доступных или других проводящих частей, то к цепям функционального заземления применяют следующие требования:
Suggestion to the documentListen to audioGet a link from a document element
1) цепь функционального заземления должна быть отделена от частей с опасным напряжением в оборудовании двойной или усиленной изоляцией, а также экраном защитного заземления или другой частью проводящего защитного заземления, отделенного от частей под опасным напряжением, по крайней мере, основной изоляцией;
Suggestion to the documentListen to audioGet a link from a document element
2) допустимо цепь функционального заземления подсоединять к клемме защитного заземления или к проводнику защитного соединения;
Suggestion to the documentListen to audioGet a link from a document element
3) клеммы, используемые только для функционального заземления, не должны быть маркированы символом или за исключением мест, где проводящий зажим предусмотрен на компоненте (например, клеммной колодке или сборочном узле, где символ разрешен);
Suggestion to the documentListen to audioGet a link from a document element
4) для внутреннего функционального заземления не используют провода с изоляцией зелено-желтого цвета, кроме комплексных укрупненных деталей (например, многопроводные кабели или ЭМС фильтры);
Suggestion to the documentListen to audioGet a link from a document element
5) проводники с изоляцией зелено-желтого цвета, расположенные в кабеле электропитания, используют только для подключения к функциональному заземлению;
Suggestion to the documentListen to audioGet a link from a document element
6) оборудование не должно быть маркировано символом
Suggestion to the documentListen to audioGet a link from a document element
7) если нет других требований, необходимо, чтобы провод функционального заземления оканчивался в оборудовании.
Suggestion to the documentListen to audioGet a link from a document element
12. Требования к проводникам и клеммам защитного заземления должны быть следующими:
Suggestion to the documentListen to audioGet a link from a document element
1) клемма главного защитного заземления для оборудования, подключенного постоянно, должна:
Suggestion to the documentListen to audioGet a link from a document element
а) располагаться так, чтобы быть легко доступной во время подключения питания;
Suggestion to the documentListen to audioGet a link from a document element
б) снабжаться предусмотренными при производстве опорными зажимами, штифтами, винтами, болтами и/или подобными клеммами вместе с необходимыми крепежными изделиями, если применяют проводник защитного заземления сечением более чем 7 мм2 (диаметром 3 мм и более);
Suggestion to the documentListen to audioGet a link from a document element
в) быть промаркирована символом или
Suggestion to the documentListen to audioGet a link from a document element
2) для проводников защитного заземления, проводников защитного соединения и для проводников функционального заземления предельный ток должен быть адекватным фактическому току при нормальных рабочих условиях, т.е. они должны отводить токи повреждения на землю.
Suggestion to the documentListen to audioGet a link from a document element
Минимальные размеры проводников защитного соединения должны соответствовать требованиям, приведенным в таблице № 3.
Suggestion to the documentListen to audioGet a link from a document element

Таблица № 3

Минимальный размер проводников защитного соединения

Номинальный ток рассматриваемой цепи, A

Минимальная площадь поперечного сечения проводника, мм2

До 16 включительно

Св. 16 до 25 включительно

от 25 до 32

от 32 до 40

от 40 до 63

от 63 до 80

от 80 до 100

от 100 до 125

от 125 до 160

от 160 до 190

от 190 до 230

от 230 до 260

от 260 до 300

от 300 до 340

от 340 до 400

от 400 до 460

-

1,5

2,5

4,0

6,0

10

16,0

25,0

35,0

50,0

70,0

95,0

120,0

150,0

185,0

240,0

Suggestion to the documentListen to audioGet a link from a document element
Номинальный ток цепи, используемый в таблице № 3, зависит от условия и размещения защитных устройств перегрузки по току и должен быть равен наименьшему значению из:
Suggestion to the documentListen to audioGet a link from a document element
номинального тока оборудования;
Suggestion to the documentListen to audioGet a link from a document element
номинального значения тока устройства защиты от перегрузки, указанного в инструкции по установке оборудования, которое должно быть предусмотрено в электропроводке здания;
Suggestion to the documentListen to audioGet a link from a document element
номинального значения тока устройства защиты от перегрузки, встроенного в оборудование и защищающего цепь или часть, требующую заземления;
Suggestion to the documentListen to audioGet a link from a document element
3) цвет изоляции проводника защитного заземления в кабеле электропитания, поставляемом с оборудованием, должен быть зелено-желтым. Если проводник защитного соединения изолирован, изоляция должна быть зелено-желтого цвета, кроме следующих случаев:
Suggestion to the documentListen to audioGet a link from a document element
для заземляющей оплетки изоляция должна быть зелено-желтого цвета или прозрачной;
Suggestion to the documentListen to audioGet a link from a document element
для проводника защитного соединения в таких узлах как ленточные кабели, фидеры, печатный монтаж и т.д. допустим любой цвет, если исключено неверное истолкование использования провода;
Suggestion to the documentListen to audioGet a link from a document element
4) клеммы должны соответствовать следующим требованиям:
Suggestion to the documentListen to audioGet a link from a document element
оборудование, в котором требуется защитное заземление, должно иметь главную клемму защитного заземления. Для оборудования со съемным шнуром источника питания клемму заземления ввода в прибор считают главной клеммой защитного заземления;
Suggestion to the documentListen to audioGet a link from a document element
если оборудование снабжено более чем одним средством подключения электропитания (например, при питании от различных напряжений или частот, или от источника резервного питания), то допускается иметь главную клемму защитного заземления, объединенную с таким питающим соединением. В этом случае зажимы должны быть соразмерны соответствующим номинальным входам электропитания;
Suggestion to the documentListen to audioGet a link from a document element
конструкция клемм должна препятствовать непреднамеренному ослаблению проводов. В общем случае используют конструкцию для токоподводящих клемм, отличную от клемм опорного типа, обеспечивающую достаточную упругость в соответствии с этим требованием. Для других конструкций должно быть использовано специальное обеспечение, например применение соответствующих упругих частей, которые не могут быть случайно забыты при установке;
Suggestion to the documentListen to audioGet a link from a document element
все клеммы защитного заземления и соединения опорных, штифтовых и винтовых типов должны иметь размеры, исходя из протекающего тока;
Suggestion to the documentListen to audioGet a link from a document element
5) требования по отделению проводника защитного заземления от проводников защитного соединения:
Suggestion to the documentListen to audioGet a link from a document element
должны быть предусмотрены отдельные клеммы для подключения (в случае расположения на одной шине) отдельно для каждого провода защитного заземления и отдельно для каждого проводника защитного соединения;
Suggestion to the documentListen to audioGet a link from a document element
как исключение, допускается иметь одну клемму винтового или штифтового типа для постоянно подключенного оборудования, имеющего несъемный шнур источника электропитания, или для оборудования, подключаемого соединителем типа А или В, имеющего специальный несъемный шнур источника электропитания, при этом провод защитного заземления на той же клемме должен быть отделен гайкой от провода защитного соединения. Порядок подключения к клемме провода защитного заземления и проводов защитного соединения не установлен;
Suggestion to the documentListen to audioGet a link from a document element
допускается также снабжать отдельной клеммой оборудование с приборным вводом;
Suggestion to the documentListen to audioGet a link from a document element
6) полнота защитного заземления должна удовлетворять следующим требованиям:
Suggestion to the documentListen to audioGet a link from a document element
а) для оборудования, объединенного в систему, обеспечение защитного заземления должно гарантироваться для всего оборудования в соответствии с требованиями по соединению защитного заземления, без учета расположения оборудования в системе;
Suggestion to the documentListen to audioGet a link from a document element
б) оборудование, которое содержит проводник защитного соединения для сохранения непрерывности цепи защитного заземления в другом оборудовании в системе, не должно маркироваться символом
Suggestion to the documentListen to audioGet a link from a document element
в) проводники защитного заземления и проводники защитного соединения не должны содержать выключателей или устройств защиты от перегрузки по току;
Suggestion to the documentListen to audioGet a link from a document element
г) соединения защитного заземления должны быть такими, чтобы разъединение в одной точке или системе не разрывало соединения защитного заземления в других частях или блоках системы, если возможная опасность не исключается в это время;
Suggestion to the documentListen to audioGet a link from a document element
д) подключение защитного заземления должно происходить до момента подключения питания и разрываться после его отключения для каждой из следующих конструкций:
Suggestion to the documentListen to audioGet a link from a document element
соединители частей, которые могут быть сняты обслуживающим персоналом;
Suggestion to the documentListen to audioGet a link from a document element
штепсельная вилка шнура электропитания;
Suggestion to the documentListen to audioGet a link from a document element
соединительное устройство с бытовой техникой;
Suggestion to the documentListen to audioGet a link from a document element
е) защитное заземление должно быть выполнено так, чтобы при снятии обслуживаемой части оно не нарушалось для других частей, если возможная опасность не исключается в это время;
Suggestion to the documentListen to audioGet a link from a document element
ж) проводящие части в месте подсоединения к клемме защитного заземления не должны подвергаться значительной коррозии вследствие электрохимических процессов при работе, хранении или транспортировании в условиях, установленных в инструкции изготовителя. Стойкость к коррозии может быть дополнительно обеспечена соответствующим покрытием;
Suggestion to the documentListen to audioGet a link from a document element
з) самонарезающие (резьбонарезные и резьбовые формовочные) и пространственно нарезные винты (из листового металла) допускаются к обеспечению защитных соединений, если это не связано с необходимостью нарушения соединений во время обслуживания.
Suggestion to the documentListen to audioGet a link from a document element
В любом случае толщина металлической части в месте применения внутренней резьбы должна быть не менее двойной глубины винтовой резьбы. Разрешено использовать местное прессование металлической части, чтобы увеличить эффективную толщину.
Suggestion to the documentListen to audioGet a link from a document element
Не менее двух витков резьбы должно быть использовано для каждого соединения. Кроме того, разрешено использовать одиночные самонарезающие винты при условии, что толщина металлической части в месте нарезания резьбы должна быть не менее 0,9 мм для резьбоформовочных винтов и 1,6 мм — для резьбонарезных винтов;
Suggestion to the documentListen to audioGet a link from a document element
и) защитное заземление не должно осуществляться через телекоммуникационную сеть.
Suggestion to the documentListen to audioGet a link from a document element
13. Требования к току перегрузки и защите от замыкания на землю в первичных цепях включают:
Suggestion to the documentListen to audioGet a link from a document element
1) требования к защите в первичных цепях:
Suggestion to the documentListen to audioGet a link from a document element
а) защита в первичных цепях от тока перегрузки, короткого замыкания, замыкания на землю должна либо входить в состав оборудования, либо являться составной частью сети здания;
Suggestion to the documentListen to audioGet a link from a document element
б) если защита оборудования, подключаемого соединителем типа В, или оборудования, подключенного постоянно, обеспечивается предохранительными устройствами проводки в здании, то инструкции по сборке оборудования должны устанавливать и точно определять требования к защите от короткого замыкания или перегрузок по току, или, если необходимо, для обоих случаев;
Suggestion to the documentListen to audioGet a link from a document element
в) защитные устройства должны иметь необходимую разрывающую способность и обеспечивать прерывание максимально возможного тока, вызванного неисправностью (включая ток короткого замыкания);
Suggestion to the documentListen to audioGet a link from a document element
г) для постоянно подключенного оборудования или для оборудования, подключаемого соединителем типа B, разрешено дублирующую защиту от короткого замыкания устанавливать в энергосистеме здания;
Suggestion to the documentListen to audioGet a link from a document element
д) для оборудования, подключаемого соединителем типа А, установку защитного устройства в энергосистеме здания считают достаточной для защиты от короткого замыкания;
Suggestion to the documentListen to audioGet a link from a document element
Примечание. Если в первичных цепях используют предохранители, то они должны иметь высокую разрывающую способность (1500 А), если ожидаемый ток короткого замыкания превышает 35 А или 10-кратный номинальный ток предохранителя, каким бы большим он не был.
Suggestion to the documentListen to audioGet a link from a document element
е) количество и расположение защитных систем или устройств в первичной цепи должно быть таким, чтобы выявить и прервать токи перегрузки, возникшие в любой токовой цепи (например, между фазами, между фазой и нейтралью, между фазой и проводником защитного заземления или между фазой и проводником защитного соединения, приведенные в таблицах №№ 4, 5);
Suggestion to the documentListen to audioGet a link from a document element
ж) не применяют защиту от повреждения заземления в оборудовании в каждом из следующих случаев:
Suggestion to the documentListen to audioGet a link from a document element
нет подключения к земле;
Suggestion to the documentListen to audioGet a link from a document element
имеется двойная или усиленная изоляция между первичной цепью и всеми частями, соединенными с землей;
Suggestion to the documentListen to audioGet a link from a document element
Примечание: если применяют двойную или усиленную изоляцию, то короткое замыкание на землю должно рассматриваться как двойное повреждение.
Suggestion to the documentListen to audioGet a link from a document element
з) при подключении электропитания к нагрузке, использующей более одного фазного провода, в случае если защитное устройство разрывает нейтральный провод, оно должно одновременно разрывать и все остальные провода питания. Поэтому в таких случаях не используют однополюсные защитные устройства;
Suggestion to the documentListen to audioGet a link from a document element

Таблица № 4

Примеры защитных устройств в однофазном оборудовании или подсистемах

Источники, питающие оборудование

Защита

Минимальное число плавких предохранителей или полюсов автоматического выключателя

Место установки

Пример А

Оборудование, подключаемое к энергосистеме с легкоопределяемой заземленной нейтралью, исключая приведенное в примере С

от замыкания на землю

1

Фазный провод

от тока перегрузки

1

Один из двух проводов

Пример В

Оборудование, подключаемое к любому источнику питания, включая энергосистему IT и питание с реверсивным подключением вилки, исключая приведенное в примере С

от замыкания на землю

2

Оба провода

от тока перегрузки

1

Один из двух проводов

Пример С

Оборудование, подключаемое к трехпроводной системе электропитания с легкоопределяемой заземленной нейтралью

от замыкания на землю

2

Каждый фазный провод

от тока перегрузки

2

Каждый фазный провод

Suggestion to the documentListen to audioGet a link from a document element

Таблица № 5

Примеры защитных устройств трехфазного оборудования

Энергосистема

Число питающих проводов

Защита

Минимальное число плавких предохранителей или полюсов автоматического выключателя

Место установки

Трехфазная без нейтрали

3

от замыкания на землю

3

Все три провода

от тока перегрузки

2

Любые два провода

С заземленной нейтралью (TN или TT)

4

от замыкания на землю

3

Каждый фазный провод

от тока перегрузки

3

Каждый провод линии

С незаземленной нейтралью

4

от замыкания на землю

4

Все четыре провода

от тока перегрузки

3

Каждый фазный провод

Suggestion to the documentListen to audioGet a link from a document element
2) если устройства защиты используют более чем в одном полюсе питания для рассматриваемой нагрузки, то эти устройства располагают вместе. Разрешено объединять два и более защитных устройств в единое устройство;
Suggestion to the documentListen to audioGet a link from a document element
3) требования по предупреждению для обслуживающего персонала включают следующие:
Suggestion to the documentListen to audioGet a link from a document element
а) соответствующая маркировка должна быть предусмотрена на оборудовании или требования должны приводиться в инструкции по эксплуатации с целью предупреждения обслуживающего персонала о возможной опасности в следующих случаях:
Suggestion to the documentListen to audioGet a link from a document element
если в нейтрали однофазного оборудования класса I либо постоянно подключенного, либо снабженного вилкой с ориентированными штырями, установлены плавкие предохранители;
Suggestion to the documentListen to audioGet a link from a document element
если после срабатывания защитного устройства части оборудования, оставшиеся под напряжением, могут представлять опасность во время обслуживания;
Suggestion to the documentListen to audioGet a link from a document element
б) возможно применение следующего (или аналогичного) предупреждения, как показано на примере:
Suggestion to the documentListen to audioGet a link from a document element

ВНИМАНИЕ!

ДВУХПОЛЮСНЫЙ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ

ВНИМАНИЕ!

ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ В НЕЙТРАЛИ

Suggestion to the documentListen to audioGet a link from a document element
14. Требования к защитным блокировкам должны быть следующими:
Suggestion to the documentListen to audioGet a link from a document element
1) защитные блокировки устанавливают там, где разрешен доступ обслуживающего персонала в область, представляющую опасность при нормальных условиях;
Suggestion to the documentListen to audioGet a link from a document element
2) конструкции защитных блокировок должны устранять опасность до того, как крышка, дверца и другие открывающиеся части оборудования окажутся в положении, дающем возможность контактировать с опасными частями;
Suggestion to the documentListen to audioGet a link from a document element
3) защита от поражения электрическим током и энергетической опасности при смещении, открывании или снятии крышки, дверцы и других открывающихся частей оборудования должна неизбежно сопровождаться предварительным отключением питания таких частей или автоматически вызывать отключение питания таких частей и снижать в течение 2 с напряжение до значений 42,4 В амплитуды напряжения или 60 В постоянного напряжения и менее, а энергетический уровень понижать до значения менее 20 Ж;
Suggestion to the documentListen to audioGet a link from a document element
4) для движущейся части, по инерции сохраняющей движение и продолжающей представлять механическую опасность закрытой дверцей или крышкой, которые смещаются, открываются или снимаются, необходимо:
Suggestion to the documentListen to audioGet a link from a document element
обязательное предварительное снижение перемещения до безопасного допустимого уровня;
Suggestion to the documentListen to audioGet a link from a document element
автоматически обеспечить снижение перемещения до безопасного допустимого уровня;
Suggestion to the documentListen to audioGet a link from a document element
5) конструкции защитных блокировок должны исключать возможность неумышленного возникновения опасности при незакрытых крышках, ограждениях, дверях;
Suggestion to the documentListen to audioGet a link from a document element
6) выключатели защитной блокировки должны выбираться с учетом механических ударов и вибраций, возникающих при нормальной работе, чтобы они не являлись причиной непреднамеренного срабатывания, приводящего к опасным последствиям;
Suggestion to the documentListen to audioGet a link from a document element
7) система защитной блокировки должна быть сконструирована так, чтобы не происходило повреждения в работе системы блокировки во время нормального срока службы оборудования, а при возникновении не создавало экстремальной опасности, от которой требуется защита;
Suggestion to the documentListen to audioGet a link from a document element
8) движущиеся части в системах механической и электромеханической блокировки должны иметь адекватную прочность;
Suggestion to the documentListen to audioGet a link from a document element
9) если у обслуживающего персонала возникает необходимость отключения защитной блокировки, то должно предусматриваться следующее:
Suggestion to the documentListen to audioGet a link from a document element
выполнение специальных действий для отключения;
Suggestion to the documentListen to audioGet a link from a document element
автоматическое возвращение в состояние нормальной работы после окончания обслуживания или запрет нормальной работы, пока обслуживающий персонал не закончит ремонт;
Suggestion to the documentListen to audioGet a link from a document element
отсутствие возможности обхода защитной блокировки при предельной опасности, если другие средства защиты не обеспечивают безопасности в этом случае. Оборудование должно быть разработано так, чтобы блокировка не могла быть исключена, пока другие средства защиты не установлены и не начинают работать;
Suggestion to the documentListen to audioGet a link from a document element
10) если контакты блокировки разрывают первичную цепь, то зазор между ними должен быть не менее 3 мм. Если контакты разрывают иную, чем первичная цепь, то зазор между ними должен быть не менее минимального значения зазора в соответствии с требованиями для основной изоляции во вторичной цепи;
Suggestion to the documentListen to audioGet a link from a document element
11) если безопасность подвижной части обеспечивается системой механической блокировки, то должны быть приняты меры, защищающие подвижную часть от перегрузки. Если это требование не выполняется из-за конструкции составных частей, то перемещение исполнительного механизма за пределы рабочего положения должно быть ограничено до 50 % максимального, например, при монтаже или размещении либо путем регулирования.
Suggestion to the documentListen to audioGet a link from a document element
15. Категории изоляции должны удовлетворять следующим требованиям:
Suggestion to the documentListen to audioGet a link from a document element
1) изоляцию рассматривают как функциональную, основную, дополнительную, усиленную или двойную.
Suggestion to the documentListen to audioGet a link from a document element
Примеры применения изоляции приведены в таблице № 6 и показано на рисунке 2.
Suggestion to the documentListen to audioGet a link from a document element

Таблица № 6

Применение изоляции

Степень изоляции

Расположение изоляции

Пояснения к рисунку 2

между

и

1

2

3

4

1 Функциональная

незаземленной БСНН цепью или проводящей частью, изолированной двойной изоляцией

заземленной проводящей частью

F1

проводящей частью, изолированной двойной изоляцией

F2

незаземленной БСНН цепью

F2

заземленной БСНН цепью

F1

заземленной НТС-1 цепью

F10

заземленной БСНН цепью

заземленной БСНН цепью

F11

заземленной проводящей частью

F11

незаземленной НТС–1 цепью

F12

заземленной НТС-1 цепью

F13

Suggestion to the documentListen to audioGet a link from a document element

1

2

3

4

1 Функциональная

СНН цепью или проводящей частью, изолированной основной изоляцией

заземленной проводящей частью

F3

заземленной БСНН цепью

F3

проводящей частью, изолированной основной изоляцией

F4

СНН цепью

F4

заземленной вторичной цепью под опасным напряжением

заземленной вторичной цепью под опасным напряжением

F5

НТС–1 цепью

НТС–1 цепью

F7

НТС–2 цепью

НТС–2 цепью

F8

НТС–3 цепью

НТС–3 цепью

F9

слоями обмоток трансформатора

F6

2 Основная

Первичной цепью

заземленной или незаземленной вторичной цепью под опасным напряжением

B1

заземленной проводящей частью

B2

заземленной БСНН цепью

B2

проводящей частью, изолированной основной изоляцией

B3

СНН цепью

B3

заземленной или незаземленной вторичной цепью под опасным напряжением

незаземленной вторичной цепью под опасным напряжением

B4

заземленной проводящей частью

B5

заземленной БСНН цепью

B5

проводящей частью, изолированной основной изоляцией

B6

СНН цепью

B6

незаземленной БСНН цепью или проводящей частью, изолированной двойной изоляцией

незаземленной НТС–1 цепью

B7

НТС–2 цепью

B8

НТС–3 цепью

B9

заземленной БСНН цепью

НТС–2 цепью

B10

НТС–3 цепью

B11

НТС–2 цепью

незаземленной НТС–1 цепью

B12

заземленной НТС–1 цепью

B13

НТС–3 цепью

B14

НТС–3 цепью

незаземленной НТС–1 цепью

B12

заземленной НТС–1 цепью

B13

3 Дополнительная

проводящей частью, изолированной основной изоляцией или СНН цепью

проводящей частью, изолированной двойной изоляцией

S11)

незаземленной БСНН цепью

S11)

НТС цепью

проводящей частью, изолированной основной изоляцией

S2

СНН цепью

S2

4 Дополнительная или усиленная

незаземленной вторичной цепью под опасным напряжением

проводящей частью, изолированной двойной изоляцией

S/R12)

незаземленной БСНН цепью

S/R12)

НТС цепью

S/R22)

5 Усиленная

первичной цепью

проводящей частью, изолированной двойной изоляцией

R1

незаземленной БСНН цепью

R1

НТС цепью

R2

заземленной вторичной цепью под опасным напряжением

проводящей частью, изолированной двойной изоляцией

R3

незаземленной БСНН цепью

R3

НТС цепью

R4

1) Рабочее напряжение для дополнительной изоляции между цепями СНН или проводящей частью с основной изоляцией и незаземленной доступной проводящей частью равно самому неблагоприятному рабочему

напряжению для основной изоляции. Самое неблагоприятное рабочее напряжение может быть следствием первичной или вторичной сети и в соответствии с этим устанавливается требование к изоляции.

2) Изоляция между незаземленной вторичной цепью с опасным напряжением и незаземленной проводящей доступной частью или цепью (S/R на рисунке 2) должна удовлетворять следующим самым

неблагоприятным требованиям:

усиленная изоляция, рабочее напряжение которой равно опасному напряжению;

дополнительная изоляция, рабочее напряжение которой равно напряжению между вторичной цепью с опасным напряжением;

другой вторичной цепью с опасным напряжением или первичной цепью.

Suggestion to the documentListen to audioGet a link from a document element
Эти примеры применяют если:
Suggestion to the documentListen to audioGet a link from a document element
используется только основная изоляция между вторичной и первичной цепями;
Suggestion to the documentListen to audioGet a link from a document element
используется только основная изоляция между вторичной цепью и землей.
Suggestion to the documentListen to audioGet a link from a document element
Примечание. Термин «проводящая часть» относится к электрически проводящей части, которая:
Suggestion to the documentListen to audioGet a link from a document element
а) нормально не находится под напряжением;
Suggestion to the documentListen to audioGet a link from a document element
б) не соединена с любой из следующих цепей:
Suggestion to the documentListen to audioGet a link from a document element
цепью под опасным напряжением;
Suggestion to the documentListen to audioGet a link from a document element
цепью СНН;
Suggestion to the documentListen to audioGet a link from a document element
цепью НТС;
Suggestion to the documentListen to audioGet a link from a document element
цепью БСНН;
Suggestion to the documentListen to audioGet a link from a document element
цепью с ограничением тока.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element

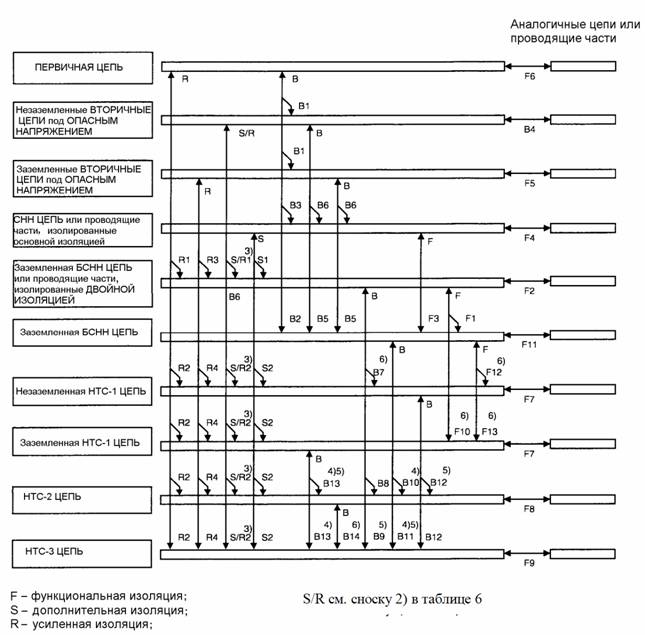

Рисунок 2 — Примеры применения изоляции.
Suggestion to the documentListen to audioGet a link from a document element
Примерами такой проводящей части являются корпуса оборудования, сердечники трансформаторов и, в некоторых случаях, проводящие экраны в трансформаторах.
Suggestion to the documentListen to audioGet a link from a document element
Если такая проводящая часть защищена от части под опасным напряжением посредством:
Suggestion to the documentListen to audioGet a link from a document element
двойной или усиленной изоляцией, ее определяют как «проводящая часть с двойной изоляцией»;
Suggestion to the documentListen to audioGet a link from a document element
основной изоляцией плюс защитное заземление, ее определяют как «заземленная проводящая часть»;
Suggestion to the documentListen to audioGet a link from a document element
основной изоляцией, но без заземления, т. е. она не имеет второго уровня защиты, ее определяют как «проводящая часть с основной изоляцией».
Suggestion to the documentListen to audioGet a link from a document element
Термин «заземленный» относится к цепи или проводящей части в том случае, если они соединены с клеммой защитного заземления. В противном случае цепи или проводящие части определяют термином «незаземленный».
Suggestion to the documentListen to audioGet a link from a document element
При выборе и применении изоляционных материалов необходимо учитывать требования к электрической, тепловой и механической прочности, частоте рабочего напряжения, а также к условиям окружающей среды (температуре, давлению, влажности и загрязненности);
Suggestion to the documentListen to audioGet a link from a document element
2) не применяются для изоляции гигроскопичные материалы, а также материалы, содержащие асбест и натуральную резину;
Suggestion to the documentListen to audioGet a link from a document element
3) изоляция оборудования должна отвечать требованиям:
Suggestion to the documentListen to audioGet a link from a document element
по нагреву;
Suggestion to the documentListen to audioGet a link from a document element
требованиям по электрической прочности;
Suggestion to the documentListen to audioGet a link from a document element
требованиям к расстоянию утечки по поверхности и зазору;
Suggestion to the documentListen to audioGet a link from a document element
4) изоляция, используемая в оборудовании, должна быть выбрана так, чтобы при работе под нормальной нагрузкой температура не превышала безопасного значения в соответствии с таблицей № 7.
Suggestion to the documentListen to audioGet a link from a document element

Таблица № 7

Предельные значения нагрева

Части оборудования

Максимальный нагрев, K

Изоляция, в том числе изоляция обмоток:

материал класса A

материал класса E

материал класса B

материал класса F

материал класса Н

75

90

95

115

140

Изоляция из синтетической резины или ПВХ внутренних и внешних проводов, включая кабели питания:

без обозначения температуры Т с обозначением температуры Т

50

T–25

Прочая термопластичная изоляция Клеммы, включая клеммы заземления внешних заземляющих проводов неподвижного оборудования, за исключением имеющих несъемный шнур источника питания

1)

60

1) Из-за большого диапазона невозможно установить все допустимые пределы нагрева для термопластичных материалов, поэтому в каждом конкретном случае определяется термопластичность изоляционного материала.

Suggestion to the documentListen to audioGet a link from a document element
5) изоляция, используемая в оборудовании, должна обладать достаточной электрической прочностью и выдерживать испытательное напряжение, указанное в таблицах №№ 8 и 9.
Suggestion to the documentListen to audioGet a link from a document element

Таблица № 8

Значение напряжения для испытания электрической прочности

Вид Изоляции

Точки приложения (при необходимости)

первичная цепь — корпус

первичная цепь — вторичная цепь

между частями в первичной цепи

вторичная цепь — корпус между независимыми вторичными цепями

Рабочее напряжение, В (пиковое значение или постоянный ток)

Рабочее напряжение, В

U ≤ 1841)

184 < U ≤ 3542)

354 < U ≤1410

1,410 < U ≤100003)

(10 < U ≤ 50)кВ

U ≤42,4

пиковое
или 60

постоянного тока4).

U ≤ 42,4

пиковое
или 60

постоянного тока
< U ≤ 10 кВ пиковое
или 60 постоянного тока4)

Испытательное напряжение, В, среднеквадратическое значение 5)

Функциональная

1000

1500

См. Вa

(таблица 11)

См. Вa

(таблица 11)

1,5 U

500

См. Вa

(таблица 11)

Основная, дополнительная

Без

испытания

Усиленная

2000

3000

3000

См. Вb

(таблица 11)

1) Эту графу используют для напряжения сети постоянного тока до 130 В, подвергающегося воздействию переходного сетевого напряжения.

2) Эту графу используют для напряжения сети постоянного тока св. 130 до 250 В, подвергающегося воздействию переходного сетевого напряжения.

3) Эту графу используют для напряжения сети постоянного тока св. 250 В, подвергающегося воздействию переходного сетевого напряжения.

4) Эту графу используют для напряжения постоянного тока, полученного от источника питания переменного или постоянного тока, встроенного в оборудование.

5) Для рабочих напряжений во вторичных цепях св. 10 кВ (пикового значения или постоянного тока) применяют те же значения, что и для первичных цепей.

Suggestion to the documentListen to audioGet a link from a document element
6) изоляция в тонких листовых материалах является допустимой, независимо от ее толщины, при условии, что она используется внутри кожуха оборудования, не подвергается механическому воздействию или истиранию во время обслуживания оператором и применяется в одном из следующих условий:
Suggestion to the documentListen to audioGet a link from a document element
дополнительная изоляция состоит не менее чем из двух слоев материала, каждый из которых выдерживает испытания на электрическую прочность, как для дополнительной изоляции;
Suggestion to the documentListen to audioGet a link from a document element
дополнительная изоляция состоит из трех слоев материала, все комбинации двух слоев которого вместе должны выдерживать испытания на электрическую прочность, как для дополнительной изоляции;
Suggestion to the documentListen to audioGet a link from a document element
усиленная изоляция состоит не менее чем из двух слоев материала, каждый из которых выдерживает испытания на электрическую прочность, как для усиленной изоляции;
Suggestion to the documentListen to audioGet a link from a document element
усиленная изоляция состоит из трех слоев изоляционного материала, все комбинации двух слоев которого вместе выдерживают испытания на электрическую прочность, как для усиленной изоляции.
Suggestion to the documentListen to audioGet a link from a document element
7) для многослойной изоляции не обязательно, чтобы все слои были изготовлены из одного и того же изоляционного материала;
Suggestion to the documentListen to audioGet a link from a document element
8) покрытия на основе растворимых эмалей не рассматривают в качестве изоляции в тонком листовом материале.
Suggestion to the documentListen to audioGet a link from a document element
Таблица № 9
Suggestion to the documentListen to audioGet a link from a document element
НАПРЯЖЕНИЯ
для испытаний электрической прочности
Suggestion to the documentListen to audioGet a link from a document element

Напряжение U пиковое значение или постоянный ток

Испытательное напряжение (среднеквадратическое значение)

Напряжение U пиковое значение или постоянный ток

Испытательное напряжение (среднеквадратическое значение)

Напряжение U пиковое значение или постоянный ток

Испытательное напряжение (среднеквадратическое значение)

Вa

Вb

Вa

Вb

Вa

Вb

1

2

3

4

5

6

7

8

9

34

500

800

250

1 261

2 018

1 750

3 257

3 257

35

507

811

260

1 285

2 055

1 800

3 320

3 320

36

513

821

270

1 307

2 092

1 900

3 444

3 444

38

526

842

280

1 330

2 127

2 000

3 566

3 566

40

539

863

290

1 351

2 162

2 100

3 685

3 685

42

551

882

300

1 373

2 196

2 200

3 803

3 803

44

564

902

310

1 394

2 230

2 300

3 920

3 920

46

575

920

320

1 414

2 263

2 400

4 034

4 034

48

587

939

330

1 435

2 296

2 500

4 147

4 147

50

598

957

340

1455

2 328

2 600

4 259

4 259

52

609

974

350

1 474

2 359

2 700

4 369

4 369

54

620

991

360

1 494

2 390

2 800

4 478

4 478

56

630

1 008

380

1 532

2 451

2 900

4 586

4 586

58

641

1 025

400

1 569

2 510

3 000

4 693

4 693

60

651

1 041

420

1 605

2 567

3 100

4 798

4 798

62

661

1 057

440

1 640

2 623

3 200

4 902

4 902

64

670

1 073

460

1 674

2 678

3 300

5 006

5 006

66

680

1 088

480

1 707

2 731

3 400

5 108

5 108

68

690

1 103

500

1 740

2 784

3 500

5 209

5 209

70

699

1 118

520

1 772

2 835

3 600

5 309

5 309

72

708

1 133

540

1 803

2 885

3 800

5 507

5 507

74

717

1 147

560

1 834

2 934

4 000

5 702

5 702

76

726

1 162

580

1 864

2 982

4 200

5 894

5 894

78

735

1 176

588

1 875

3 000

4 400

6 082

6 082

80

744

1 190

600

1 893

3 000

4 600

6 268

6 268

85

765

1 224

620

1 922

3 000

4 800

6 452

6 452

90

785

1 257

640

1 951

3 000

5 000

6 633

6 633

95

805

1 288

660

1 979

3 000

5 200

6 811

6 811

100

825

1 319

680

2 006

3 000

5 400

6 987

6 987

105

844

1 350

700

2 034

3 000

5 600

7 162

7 162

110

862

1 379

720

2 060

3 000

5 800

7 334

7 334

115

880

1 408

740

2 087

3 000

6 000

7 504

7 504

120

897

1 436

760

2 113

3 000

6 200

7 673

7 673

125

915

1 463

780

2 138

3 000

6 400

7 840

7 840

130

931

1 490

800

2 164

3 000

6 600

8 005

8 005

135

948

1517

850

2 225

3 000

6 800

8 168

8 168

140

964

1 542

900

2 285

3 000

7 000

8 330

8 330

145

980

1 568

950

2 343

3 000

7 200

8 491

8 491

150

995

1 593

1 000

2 399

3 000

7 400

8 650

8 650

152

1 000

1 600

1 050

2 454

3 000

7 600

8 807

8 807

155 1)

1 000

1 617

1 100

2 508

3 000

7 800

8 964

8 964

160 1)

1 000

1 641

1 150

2 560

3 000

8 000

9 119

9 119

165 1)

1 000

1 664

1 200

2 611

3 000

8 200

9 273

9 273

170 1)

1 000

1 688

1 250

2 661

3 000

8 400

9 425

9 425

175 1)

1 000

1 711

1 300

2 710

3 000

8 600

9 577

9 577

180 1)

1 000

1 733

1 350

2 758

3 000

8 800

9 727

9 727

184 1)

1 000

1 751

1 400

2 805

3 000

9 000

9 876

9 876

185

1, 097

1 755

1 410

2 814

3 000

9 200

10 024

10 024

190

1 111

1 777

1 450

2 868

3 000

9 400

10 171

10 171

200

1 137

1 820

1 500

2 934

3 000

9 600

10 317

10 317

210

1 163

1 861

1 550

3 000

3 000

9 800

10 463

10 463

220

1 189

1 902

1 600

3 065

3 065

10 000

10 607

10 607

230

1 214

1 942

1 650

3 130

3 130

240

1 238

1 980

1 700

3 194

3 194

1) Для этих напряжений значения Вb определены общей кривой Вb = 155,86 U0,4638, а не 1,6 Вa. Разрешается линейная интерполяция между смежными точками в таблице.

Suggestion to the documentListen to audioGet a link from a document element
16. Требования к органам ручного управления должны быть следующими:
Suggestion to the documentListen to audioGet a link from a document element
1) токопроводящие рукоятки, ручки, рычаги, кнопки управления и другие подобные органы управления не должны контактировать с частями, находящимися под опасным напряжением или цепями СНН и НТС;
Suggestion to the documentListen to audioGet a link from a document element
2) рукоятки, ручки, рычаги, кнопки управления и другие подобные части из токопроводящего материала, при нормальной эксплуатации управляемые вручную и заземленные только через вал или подшипник, должны удовлетворять одному из следующих требований:
Suggestion to the documentListen to audioGet a link from a document element
быть отделены от частей под опасным напряжением с помощью двойной или усиленной изоляции;
Suggestion to the documentListen to audioGet a link from a document element
иметь доступные части, покрытые дополнительной изоляцией.
Suggestion to the documentListen to audioGet a link from a document element
17. Требования к изоляции при перенапряжении, обусловленном переходными процессами, должны быть следующими:
Suggestion to the documentListen to audioGet a link from a document element
1) для оборудования, питаемого от сети переменного тока, величина напряжения переходного процесса зависит от категории перенапряжения и номинальной величины напряжения питания сети переменного тока. В общем случае зазоры в цепях оборудования, питаемого от сети переменного тока, должны соответствовать величинам для напряжения переходного процесса сети категории перенапряжения II;
Suggestion to the documentListen to audioGet a link from a document element
2) оборудование, которое может подвергаться переходным перенапряжениям, превышающим установленные величины для категории перенапряжения II, должно быть рассчитано на категорию перенапряжения III или IV, если дополнительную защиту не обеспечивает внешнее оборудование. В этом случае в инструкции по установке оборудования должна быть указана необходимость в такой внешней защите.
Suggestion to the documentListen to audioGet a link from a document element
Соответствующее значение напряжения переходного процесса сети должно выбираться в зависимости от категории перенапряжения и номинального напряжения сети питания переменного тока с использованием таблицы № 10.
Suggestion to the documentListen to audioGet a link from a document element

Таблица № 10

Напряжения переходных процессов в сети

Номинальное напряжение сети питания, с учетом напряжения фаза — нейтраль, среднеквадратическое значение

Напряжения переходного процесса сети, пиковое значение

Категория перенапряжений

I

II

III

IV

50

330

500

800

1 500

100

500

800

1 500

2 500

1501)

800

1 500

2500

4 000

3002)

1 500

2 500

4 000

6 000

6003)

2 500

4 000

6 000

8 000

1) Включая 120/208 или 120/240 В.

2) Включая 230/400 или 277/480 В.

3) Включая 400/690 В.

Suggestion to the documentListen to audioGet a link from a document element
Если напряжения переходного процесса сети телекоммуникаций неизвестно для данной сети телекоммуникаций, его считают равным:
Suggestion to the documentListen to audioGet a link from a document element
1 500 Впиковое, если цепь соединена с НТС–1 или НТС–3 цепями сети телекоммуникаций;
Suggestion to the documentListen to audioGet a link from a document element
800 Впиковое, если цепь соединена с БСНН или НТС–2 цепями сети телекоммуникаций.
Suggestion to the documentListen to audioGet a link from a document element
18. Термопластичные изолирующие части, удерживающие элементы под опасным напряжением, должны быть устойчивыми к нагреву в условиях ненормальной работы и единичном повреждении.
Suggestion to the documentListen to audioGet a link from a document element
19. Требования к зазорам должны быть следующими:
Suggestion to the documentListen to audioGet a link from a document element
1) размеры зазоров должны быть такими, чтобы выбросы напряжений, возникающие от переходных процессов, которые могут воздействовать на оборудование, и пиковое значение напряжения, которое может генерироваться в оборудовании, не приводили к пробою зазора;
Suggestion to the documentListen to audioGet a link from a document element
2) значения минимальных зазоров и путей утечки для различных степеней загрязнения:
Suggestion to the documentListen to audioGet a link from a document element
а) степень загрязнения 1 применима к составным частям и блокам, которые герметизированы так, чтобы исключить проникновение пыли и влаги;
Suggestion to the documentListen to audioGet a link from a document element
б) степень загрязнения 2 применима в целом к оборудованию, входящему в область распространения настоящего Технического регламента;
Suggestion to the documentListen to audioGet a link from a document element
в) степень загрязнения 3 применима, если местная окружающая среда внутри оборудования подвергается проводящему загрязнению или сухому непроводящему загрязнению, которое может стать проводящим благодаря возможной конденсации;
Suggestion to the documentListen to audioGet a link from a document element
3) зазоры в первичных цепях должны соответствовать минимальным размерам, приведенным в таблице № 11.
Suggestion to the documentListen to audioGet a link from a document element
Таблицу № 11 применяют к оборудованию, которое не будет подвергнуто переходным процессам, превышающим категорию II для перенапряжений. Соответствующие переходные сетевые напряжения даны в круглых скобках в каждой графе номинальных напряжений сети питания переменного тока. Если ожидаются более высокие величины переходных процессов, может быть необходима дополнительная защита в цепях питания оборудования или изоляции;
Suggestion to the documentListen to audioGet a link from a document element
4) для всех систем питания электроэнергией переменного тока напряжение сети питания переменного тока, указанное в таблицах №№ 11, 12 и 13, является напряжением между фазой и нейтралью;
Suggestion to the documentListen to audioGet a link from a document element

Таблица № 11

Минимальные зазоры для изоляции в первичных цепях и между первичными и вторичными цепями

Зазоры в миллиметрах

Рабочее

напряжение, В

Номинальное напряжение сети питания переменного тока

до 150 В

(переходное сетевое напряжение

1500 В)

Номинальное напряжение сети питания переменного тока

св.150 до 300 В

(переходное сетевое напряжение

2500 В)

Номинальное напряжение сети питания переменного тока

св.300 В до 600 В

(переходное сетевое напряжение
4 000 В)

Максимальное значение напряжения или значение напряжения постоянного тока

Среднеквадратичное значение напряжения (синусоидальное)

Степени

загрязнения

1 и 2

Степень

загрязнения 3

Степени

загрязнения

1 и 2

Степень

загрязнения 3

Степени

загрязнения

1 - 3

F

B/S

R

F

B/S

R

F

B/S

R

F

B/S

R

F

B/S

R

71

50

0,4

1,0

2,0

0,8

1,3

2,6

1,0

2,0

4,0

1,3

2,0

4,0

2,0

3,2

6,4

(0,5)

(1,0)

(0,8)

(1,6)

(1,5)

(3,0)

(1,5)

(3,0)

(3,0)

(6,0)

210

150

0,5

1,0

2,0

0,8

1,3

2,6

1,4

2,0

4,0

1,5

2,0

4,0

2,0

3,2

6,4

(0,5)

(1,0)

(0,8)

(1,6)

(1,5)

(3,0)

(1,5)

(3,0)

(3,0)

(6,0)

420

300

F 1,5; B/S 2,0(1,5); R 4,0(3,0)

2,5

3,2

6,4

(3,0)

(6,0)

840

600

F 3,0; B/S 3,2(3,0); R 6,4(6,0)

1400

1000

F/B/S 4,2; R 6,4

2 800

2 000

F/B/S/R 8,4

7 000

5 000

F/B/S/R 17,5

9 800

7 000

F/B/S/R 25

14 000

10 000

F/B/S/R 37

28 000

20 000

F/B/S/R 80

42 000

30 000

F/B/S/R 130

Примечания:

1. Значения в таблице применяют к функциональной (F), основной (B), дополнительной (S) и усиленной (R) изоляции.

2. Значения в скобках применяют к основной, дополнительной и усиленной изоляции в случае, если на производстве осуществляется программа управления качеством. В частности, двойная и усиленная изоляции должны подвергаться периодическим испытаниям на электрическую прочность.

3. Для рабочих напряжений от 2800 до 42000 В пиковых значений переменного или постоянного тока разрешается линейная интерполяция между ближайшими двумя точками, рассчитанная на основе округления вплоть до ближайшего наибольшего значения с учетом приращений 0,1 мм.

Suggestion to the documentListen to audioGet a link from a document element

Таблица № 12

Дополнительные зазоры для изоляции в первичных цепях, в которых максимальные рабочие напряжения превышают амплитудное значение номинального напряжения сети питания переменного тока

Номинальное напряжение сети питания переменного тока, В до 150

Номинальное напряжение сети питания переменного тока, В 150 < Uном£ 300

Дополнительный зазор, мм

максимум амплитудного значения рабочего напряжения, В

функциональная, основная или дополнительная изоляции

усиленная изоляция

210

(210)

210

(210)

420

(420)

0

0

298

(288)

294

(293)

493

(497)

0,1

0,2

386

(366)

379

(376)

567

(575)

0,2

0,4

474

(444)

463

(459)

640

(652)

0,3

0,6

562

(522)

547

(541)

713

(729)

0,4

0,8

650

(600)

632

(624)

787

(807)

0,5

1,0

738

(678)

715

(707)

860

(884)

0,6

1,2

826

(756)

800

(790)

933

(961)

0,7

1,4

914

(839)

1 006

(1 039)

0,8

1,6

1 002

(912)

1 080

(1 116)

0,9

1,8

1 090

(990)

1 153

(1 193)

1,0

2,0

1 226

(1 271)

1,1

2,2

1 300

(1 348)

1,2

2,4

(1 425)

1,3

2,6

Примечание: значения в скобках используют: когда применяют значения в скобках в таблице 18; для функциональной изоляции.

Suggestion to the documentListen to audioGet a link from a document element
5) во вторичных цепях применяют зазоры не менее указанных в таблице № 13;
Suggestion to the documentListen to audioGet a link from a document element
6) для рабочих напряжений, которые должны использоваться при определении зазоров для вторичной цепи, берут значения приведенные в таблице № 13:
Suggestion to the documentListen to audioGet a link from a document element
для напряжений постоянного тока должны включаться амплитудные значения любых наложенных пульсаций;
Suggestion to the documentListen to audioGet a link from a document element
для несинусоидальных колебаний необходимо использовать амплитудные значения величин;
Suggestion to the documentListen to audioGet a link from a document element
7) вторичные цепи, как правило, должны соответствовать I категории перенапряжений, если первичная цепь имеет II категорию перенапряжений. Максимальные величины переходных процессов для различных напряжений сети питания переменного тока I категории перенапряжений приводятся в таблице № 13. Однако, ненагруженная вторичная цепь должна удовлетворять требованиям для первичной цепи в таблицах № 11 и № 12, если она применяется в оборудовании с клеммой защитного заземления и соответствует одному из следующих случаев:
Suggestion to the documentListen to audioGet a link from a document element
отделена от первичной цепи заземленным металлическим экраном;
Suggestion to the documentListen to audioGet a link from a document element
переходные процессы вторичной цепи ниже допустимой максимальной величины для I категории перенапряжений, (например, вследствие ослабления подключенными компонентами, такими как конденсатор между вторичной цепью и землей).
Suggestion to the documentListen to audioGet a link from a document element

Таблица № 13

Минимальные зазоры во вторичных цепях

Зазоры в миллиметрах

Рабочее напряжение, В

Номинальное напряжение сети питания переменного тока

Uном 150 В

(Значение переходного напряжения для вторичной
до 800 В)5)

Номинальное напряжение сети питания переменного тока

150 В < Uном 300 В

(Значение переходного напряжения для вторичной цепи до 1500 В)5)

Номинальное напряжение сети питания переменного тока

300 В < Uном 600 В

(Значение переходного напряжения для вторичной цепи до 2500 В)5)

Цепи, не подвергающиеся переходному напряжению4)

Амплитудное значение напряжения или значение напряжения постоянного тока, В

Среднеквадратичное значение напряжения (синусоидальное), В

Степени

загрязнения

1 и 2

Степень

загрязнения 3

Степени

загрязнения

1 и 2

Степень

загрязнения 3

Степени

загрязнения

1 - 3

Степени

загрязнения

1 и 2

F

B/S

R

F

B/S

R

F

B/S

R

F

B/S

R

F

B/S

R

F

B/S

R

71

50

0,4

0,7

1,4

1,0

1,3

2,6

0,7

1,0

2,0

1,0

1,3

2,6

1,7

2,0

4,0

0,4

0,4

0,8

(0,2)

(0,2)

(0,4)

(0,8)

(0,8)

(1,6)

(0,5)

(0,5)

(1,0)

(0,8)

(0,8)

(1,6)

(1,5)

(1,5)

(3,0)

(0,2)

(0,2)

(0,4)

140

100

0,6

0,7

1,4

1,0

1,3

2,6

0,7

1,0

2,0

1,0

1,3

2,6

1,7

2,0

4,0

0,6

0,7

1,4

(0,2)

(0,2)

(0,4)

(0,8)

(0,8)

(1,6)

(0,5)

(0,5)

(1,0)

(0,8)

(0,8)

(1,6)

(1,5)

(1,5)

(3,0)

(0,2)

(0,2)

(0,4)

210

150

0,6

0,9

1,8

1,0

1,3

2,6

0,7

1,0

2,0

1,0

1,3

2,6

1,7

2,0

4,0

0,6

0,7

1,4

(0,2)

(0,2)

(0,4)

(0,8)

(0,8)

(1,6)

(0,5)

(0,5)

(1,0)

(0,8)

(0,8)

(1,6)

(1,5)

(1,5)

(3,0)

(0,2)

(0,2)

(0,4)

280

200

F1,1 (0,8) B/S 1,4(0,8) R 2,8(1,6)

1,7

2,0

4,0

1,1

1,1

2,2

(1,5)

(1,5)

(3,0)

(0,2)

(0,2)

(0,4)

420

300

F 1,6 (1,0) B/S 1,9(1,0) R 3,8(2,0)

1,7

2,0

4,0

1,4

1,4

2,8

(1,5)

(1,5)

(3,0)

(0,2)

(0,2)

(0,4)

700

500

F/B/S 2,5 R 5,0

840

600

F/B/S 3,2 R 5,0

1 400

1 000

F/B/S 4,2 R 5,0

2 800

2 000

F/B/S/R 8,4 6)

7 000

5 000

F/B/S/R 17,5 6)

9 800

7 000

F/B/S/R 25 6)

14 000

10 000

F/B/S/R 37 6)

28 000

20 000

F/B/S/R 80 6)

42 000

30 000

F/B/S/R 130 6)

1) Значения в таблице применяют к функциональной (F), основной (B), дополнительной (S) и усиленной (R) изоляции.

2) Значения в скобках применяют к основной, дополнительной или усиленной изоляциям в случае, если на производстве осуществляется программа управления качеством. В частности, двойная и усиленная изоляции должны подвергаться периодическим испытаниям на электрическую прочность.

3) Для рабочих напряжений от 2800 до 42000 В пиковых значений переменного или постоянного тока разрешается линейная интерполяция между ближайшими двумя точками, рассчитанная на основе округления вплоть до ближайшего наибольшего значения с учетом приращений
0,1 мм.

4) Значения применяют к вторичным цепям постоянного тока, которые надежно соединены с землей и имеют емкостную фильтрацию, которая ограничивает двойную амплитуду пульсаций до 10% от величины напряжения постоянного тока.

5) Если переходные процессы в оборудовании превышают эти значения, используют соответствующие наибольшие зазоры.

6) Не требуется зазор 8,4 мм или более, если он проходит:

полностью по воздуху;

полностью или частично по поверхности изоляционного материала, относящегося к группе I, и изоляция выдерживает испытания на электрическую прочность:

испытательного напряжения переменного тока, среднеквадратическое значение которого эквивалентно 1,06-кратному максимальному рабочему напряжению или испытательного напряжения постоянного тока, эквивалентного амплитудному значению, предписанному выше.

Если зазор частично проходит вдоль поверхности материала, отличного от группы I, то испытание электрической прочности проводят только для воздушного зазора.

Suggestion to the documentListen to audioGet a link from a document element
20. Требования к путям утечки должны быть следующими:
Suggestion to the documentListen to audioGet a link from a document element
1) размеры путей утечки должны быть такими, чтобы для данного рабочего напряжения и степени загрязнения не было искрового перекрытия или не происходило нарушения (трекинга) изоляции;
Suggestion to the documentListen to audioGet a link from a document element
2) величины путей утечки не должны быть менее значений, установленных в таблице № 14 для соответствующих значений рабочих напряжений, степени загрязнения и группы материалов;
Suggestion to the documentListen to audioGet a link from a document element
3) для усиленной изоляции значения путей утечки должны быть в два раза больше значений, приведенных в таблице № 14 для основной изоляции;
Suggestion to the documentListen to audioGet a link from a document element
4) если значение путей утечки согласно таблице № 14 менее соответствующего зазора в таблицах № 11, 12 или 13, то величина этого зазора должна быть принята в качестве минимального значения путей утечки;
Suggestion to the documentListen to audioGet a link from a document element
5) для стекла, слюды, керамики и подобных материалов, используемых в качестве изолирующих материалов, применяют минимальные значения путей утечки, равные значениям применяемых зазоров;
Suggestion to the documentListen to audioGet a link from a document element
6) для рабочих напряжений, которые используют при определении путей утечки:
Suggestion to the documentListen to audioGet a link from a document element
а) применяют действующее среднеквадратическое значение или значение напряжения постоянного тока;
Suggestion to the documentListen to audioGet a link from a document element
б) не принимают во внимание:
Suggestion to the documentListen to audioGet a link from a document element
любые наложенные пульсации при постоянном токе;
Suggestion to the documentListen to audioGet a link from a document element
кратковременные процессы (например, вызывные сигналы в цепях НТС);
Suggestion to the documentListen to audioGet a link from a document element
кратковременные помехи (например, переходные процессы);
Suggestion to the documentListen to audioGet a link from a document element
7) материалы в зависимости от сравнительного индекса трекингстойкости (СИТ) классифицируют на следующие группы:
Suggestion to the documentListen to audioGet a link from a document element
I………. 600 ≤ СИТ;
Suggestion to the documentListen to audioGet a link from a document element
II……… 400 ≤ СИТ < 600;
Suggestion to the documentListen to audioGet a link from a document element
III a……175 ≤ СИТ < 400;
Suggestion to the documentListen to audioGet a link from a document element
III b……100 ≤ СИТ < 175.
Suggestion to the documentListen to audioGet a link from a document element
Принадлежность материалов к определенной группе подтверждается данными испытаний этих материалов при использовании 50 капель 0,1% раствора хлористого аммония.
Suggestion to the documentListen to audioGet a link from a document element
Если нет данных о принадлежности материала к определенной группе, то считают, что материал относится к группе III b;
Suggestion to the documentListen to audioGet a link from a document element
8) если требуется СИТ, равный 175 или более, а данные недоступны, группа материала может быть определена при испытаниях на контрольный индекс трекингстойкости (КИТ). Материал соответствует группе, если его КИТ, установленный этими испытаниями, равен или больше, минимального значения СИТ, требуемого для группы.
Suggestion to the documentListen to audioGet a link from a document element

Таблица № 14

Минимальные пути утечки (значения путей утечек приведены в мм)

Рабочее напряжение

В

Рабочая, основная и дополнительная изоляции

степень загрязнения 1

степень загрязнения 2

степень загрязнения 3

(Среднеквадратическое значение или значение напряжения постоянного тока)

группа материалов

группа материалов

группа материалов

I, II, IIIa или IIIb

I

II

I, IIa или IIIb

I

II

I, IIa или IIIb

50

0,6

0,9

1,2

1,5

1,7

1,9

100

0,7

1,0

1,4

1,8

2,0

2,2

125

0,8

1,1

1,5

1,9

2,1

2,4

150

0,8

1,1

1,6

2,0

2,2

2,5

200

Использовать

1,0

1,4

2,0

2,5

2,8

3,2

250

зазоры из

1,3

1,8

2,5

3,2

3,6

4,0

300

соответствующей

1,6

2,2

3,2

4,0

4,5

5,0

400

таблицы

2,0

2,8

4,0

5,0

5,6

6,3

600

3,2

4,5

6.3

8,0

9,6

10,0

800

4.0

5.6

8.0

10.0

11.0

12.5

1000

5,0

7,1

10,0

12,5

14,0

16,0

Примечание: допускается линейная интерполяция между двумя близлежащими точками, рассчитанная на основе округления вплоть до ближайшего наибольшего значения с учетом приращений 0,1 мм.

Suggestion to the documentListen to audioGet a link from a document element
21. Требования к проводникам должны быть следующими:
Suggestion to the documentListen to audioGet a link from a document element
1) площадь поперечного сечения внутренних проводов и соединительных кабелей должна соответствовать току, протекающему по этим проводам при работе оборудования в режиме нормальной нагрузки. При этом не допускается превышение максимальной разрешенной температуры проводника;
Suggestion to the documentListen to audioGet a link from a document element
2) вся внутренняя электропроводка (включая шины) и соединительные кабели, предназначенные для распределения электропитания по первичной цепи, должны быть предохранены от токов перегрузки и короткого замыкания защитными устройствами соответствующего номинала;
Suggestion to the documentListen to audioGet a link from a document element
3) электропроводка, непосредственно не участвующая в распределении электропитания, не нуждается в защите в случае, если она надежна с точки зрения безопасности (например, цепи индикации);
Suggestion to the documentListen to audioGet a link from a document element
Примечания:
Suggestion to the documentListen to audioGet a link from a document element
1. Устройства, защищающие составные части от тока перегрузки, могут также обеспечивать защиту полностью всей электропроводки.
Suggestion to the documentListen to audioGet a link from a document element
2. Для внутренних цепей, соединенных с сетью питания переменного тока, может понадобиться индивидуальная защита в случае применения провода уменьшенного сечения, а также с учетом длины проводников.
Suggestion to the documentListen to audioGet a link from a document element
4) шнур электропитания для подключения к сети питания переменного тока должен применяться с учетом следующих условий:
Suggestion to the documentListen to audioGet a link from a document element
резиновая изоляция должна изготавливаться из синтетической резины и быть не мягче обычного упругого гибкого шнура с резиновой оболочкой;
Suggestion to the documentListen to audioGet a link from a document element
поливинилхлоридная изоляция должна быть:
Suggestion to the documentListen to audioGet a link from a document element
а) для оборудования с несъемным шнуром источника питания и массой не более 3 кг — не мягче гибкого шнура с легкой поливинилхлоридной оболочкой;
Suggestion to the documentListen to audioGet a link from a document element
б) для оборудования с несъемным шнуром источника питания и массой более 3 кг — не мягче обычного гибкого шнура с поливинилхлоридной изоляцией;
Suggestion to the documentListen to audioGet a link from a document element
в) для оборудования с несъемным шнуром источника питания — не мягче защищенного гибкого шнура с поливинилхлоридной изоляцией. Не нормируется масса оборудования, предназначенного для использования со съемным шнуром блока питания;
Suggestion to the documentListen to audioGet a link from a document element
оборудование, требующее защитного заземления, должно содержать провод защитного заземления с изоляцией желто — зеленого цвета.
Suggestion to the documentListen to audioGet a link from a document element
Проводник защитного заземления в шнуре электропитания оборудования должен иметь размеры площади поперечного сечения не менее указанных в таблице № 15.
Suggestion to the documentListen to audioGet a link from a document element

Таблица № 15

Размеры площади поперечного сечения проводников

Номинальный ток оборудования, А

Номинальная площадь поперечного сечения, мм2

До

6

включ.

0,751)

Свыше

6

до 10

включ.

1,00

(0,75)2)

«

10

« 13

«

1,25

(1,0)3)

«

13

« 16

«

1,5

(1,0)3)

«

16

« 25

«

2,5

«

25

« 32

«

4

«

32

« 40

«

6

«

40

« 63

«

10

«

63

« 80

«

16

«

80

« 100

«

25

«

100

« 125

«

35

«

125

« 160

«

50

«

160

« 190

«

70

«

190

« 230

«

95

«

230

« 260

«

120

«

260

« 300

«

150

«

300

« 340

«

185

«

340

« 400

«

240

«

400

« 460

«

300

1) Для номинального тока до 3 А допускается номинальное сечение проводника 0,5 мм2 при длине шнура не более 2 м.

2) Значение в скобках относится к съемным шнурам источника питания с соединителями на номинальный ток 10 А при условии, что длина шнура не превышает 2 м.

3) Значения в скобках относятся к съемным шнурам источника питания с соединителями на номинальный ток 16 А при условии, что длина шнура не превышает 2 м.

Suggestion to the documentListen to audioGet a link from a document element
22. Требования к защите проводников должны быть следующими:
Suggestion to the documentListen to audioGet a link from a document element
1) пути прокладки проводов должны быть гладкими и не иметь острых кромок. Провода должны быть защищены от соприкосновения с заусенцами, радиаторами охлаждения, подвижными частями и т.п., которые могут повредить изоляцию. Отверстия в металле, через которые проходят изолированные проводники, должны иметь гладкие обработанные поверхности или снабжаться втулками;
Suggestion to the documentListen to audioGet a link from a document element
2) внутренние провода должны прокладываться, зажиматься или закрепляться таким образом, чтобы не допустить:
Suggestion to the documentListen to audioGet a link from a document element
а) чрезмерного натяжения проводов, в том числе у клеммных зажимов;
Suggestion to the documentListen to audioGet a link from a document element
б) ослабления клеммных зажимов;
Suggestion to the documentListen to audioGet a link from a document element
в) повреждения изоляции проводов;
Suggestion to the documentListen to audioGet a link from a document element
3) шнуры электропитания не должны подвергаться воздействию острых углов или кромок внутри или на поверхности оборудования, а также в отверстиях и втулках ввода шнура;
Suggestion to the documentListen to audioGet a link from a document element
4) внешняя оболочка несъемного шнура питания должна проходить внутрь оборудования через входную втулку или кабельный ввод и выходить за зажим жесткого крепления не менее чем на половину диаметра шнура.
Suggestion to the documentListen to audioGet a link from a document element
При использовании входных втулок они:
Suggestion to the documentListen to audioGet a link from a document element
должны быть надежно закреплены;
Suggestion to the documentListen to audioGet a link from a document element
не должны сниматься без применения инструмента;
Suggestion to the documentListen to audioGet a link from a document element
5) ввод в неметаллическом кожухе должен быть выполнен из изоляционного материала;
Suggestion to the documentListen to audioGet a link from a document element
6) входная втулка или кабельный ввод, установленные на проводящей части, не защищенной заземлением, должны соответствовать требованиям, предъявляемым к дополнительной изоляции;
Suggestion to the documentListen to audioGet a link from a document element
7) на отверстии ввода неразъемного шнура электропитания ручного оборудования или оборудования, которое предполагается перемещать при эксплуатации, должен быть предусмотрен кабельный ввод.
Suggestion to the documentListen to audioGet a link from a document element
Кабельный ввод должен отвечать следующим требованиям:
Suggestion to the documentListen to audioGet a link from a document element
иметь конструкцию, предотвращающую чрезмерный изгиб шнура на входе в оборудование не менее десяти внешних диаметров кабеля;
Suggestion to the documentListen to audioGet a link from a document element
выполняться из изоляционного материала;
Suggestion to the documentListen to audioGet a link from a document element
надежно закрепляться;
Suggestion to the documentListen to audioGet a link from a document element
выступать из отверстия ввода за внешнюю поверхность оборудования на длину, равную не менее пяти внешним диаметрам, либо для плоских шнуров, равную пятикратному наибольшему размеру поперечного сечения шнура.
Suggestion to the documentListen to audioGet a link from a document element
23. Требования к винтовым соединениям должны быть следующими:
Suggestion to the documentListen to audioGet a link from a document element
1) если винт обеспечивает электрический контакт, то он должен быть ввинчен в металлические пластину, гайку или втулку не менее чем на два полных витка;
Suggestion to the documentListen to audioGet a link from a document element
2) винты из изоляционного материала не используют для электрических соединений, включая заземление, а также в случаях, когда их замена металлическими винтами может привести к повреждению дополнительной или усиленной изоляции;
Suggestion to the documentListen to audioGet a link from a document element
3) если винты из изоляционного материала обеспечивают другие виды безопасности, то они должны быть ввинчены не менее чем на два полных витка;
Suggestion to the documentListen to audioGet a link from a document element
4) винты (на листовом металле) не используют для соединения токонесущих частей, если только они не обеспечивают непосредственный контакт между этими частями и не обеспечены средствами блокировки, препятствующими откручиванию;
Suggestion to the documentListen to audioGet a link from a document element
5) самонарезающие (нарезающие и формирующие резьбу) винты не используют для электрических соединений, если они не создают полноценных (соответствующих стандарту) витков резьбы. Также не используют эти винты, если с ними должен работать пользователь или лицо, производящее монтаж и установку, кроме случаев, когда резьба изготовлена методом штамповки;
Suggestion to the documentListen to audioGet a link from a document element
6) винты и гайки, зажимающие проводники внешнего электропитания, должны иметь резьбу, совпадающую по шагу и механической прочности. Они не должны использоваться для крепления других элементов, однако могут фиксировать внутренние провода, если они расположены так, что при закреплении проводников питания их смещение исключено.
Suggestion to the documentListen to audioGet a link from a document element
24. Требования к подключению к сети питания должны быть следующими:
Suggestion to the documentListen to audioGet a link from a document element
1) для безопасного и надежного подключения к сети питания переменного тока оборудование должно быть снабжено одним из следующих средств:
Suggestion to the documentListen to audioGet a link from a document element
клеммами для постоянного подключения к источнику электропитания;
Suggestion to the documentListen to audioGet a link from a document element
несъемным шнуром электропитания для постоянного подключения к источнику электропитания или шнуром с штепсельной вилкой для этой цели;
Suggestion to the documentListen to audioGet a link from a document element
приборным штепсельным вводом для подключения разъемного шнура электропитания;
Suggestion to the documentListen to audioGet a link from a document element
сетевой штепсельной вилкой, являющейся частью врубного оборудования;
Suggestion to the documentListen to audioGet a link from a document element
2) если в оборудовании предусмотрено более одного (многоштепсельное) соединения с сетью электропитания (например, с различными напряжениями или частотами, или к источнику резервного питания), в конструкции должны выполняться следующие условия:
Suggestion to the documentListen to audioGet a link from a document element
для различных цепей предусматривают отдельные средства подключения;
Suggestion to the documentListen to audioGet a link from a document element
вилки для подключения к источникам питания не должны быть взаимозаменяемыми, если их неправильное подключение может создать опасность;
Suggestion to the documentListen to audioGet a link from a document element
при отключении одного или нескольких соединителей должна быть исключена возможность касания оператором оголенных частей, цепей СНН или частей, находящихся под опасным напряжением, например контактов штепсельной вилки;
Suggestion to the documentListen to audioGet a link from a document element
3) постоянно подключенное оборудование должно быть снабжено набором клемм или неразъемным шнуром электропитания.
Suggestion to the documentListen to audioGet a link from a document element
На постоянно подключенном оборудовании с набором клемм должны быть предусмотрены:
Suggestion to the documentListen to audioGet a link from a document element
возможность подключения проводов электропитания после закрепления оборудования на месте установки;
Suggestion to the documentListen to audioGet a link from a document element
кабельные вводы, вводы кабельных каналов, монтажные коробки или втулки, которые позволяют подключать необходимые типы кабелей или магистралей.
Suggestion to the documentListen to audioGet a link from a document element
У оборудования с номинальным током, не превышающим 16 А, кабельные вводы должны быть рассчитаны на внешний диаметр кабелей и магистралей;
Suggestion to the documentListen to audioGet a link from a document element
4) для оборудования с неразъемным шнуром питания должно быть выполнено жесткое закрепление шнура, чтобы:
Suggestion to the documentListen to audioGet a link from a document element
не допустить натяжение проводников шнура в точках соединения;
Suggestion to the documentListen to audioGet a link from a document element
защитить внешнюю оболочку от механического повреждения трением.
Suggestion to the documentListen to audioGet a link from a document element
Неразъемные шнуры питания должны быть защищены от истирания и резких изгибов в месте, где шнур входит в оборудование, одним из следующих способов:
Suggestion to the documentListen to audioGet a link from a document element
использованием проходной изолирующей втулки с отверстием, радиус закругления стенок которого не менее чем в 1,5 раза больше диаметра шнура с наибольшей площадью поперечного сечения;
Suggestion to the documentListen to audioGet a link from a document element
использованием надетой на шнур изолирующей втулки, которая выступает за выходное отверстие на расстояние не менее пяти диаметров шнура с наибольшей площадью поперечного сечения. Для плоских шнуров диаметром считают больший поперечный размер шнура.
Suggestion to the documentListen to audioGet a link from a document element
Должна быть исключена возможность проталкивания шнура питания в оборудование, если шнур или его жилы могут создать опасность или привести к смещению внутренних частей оборудования.
Suggestion to the documentListen to audioGet a link from a document element
У неразъемных шнуров питания, содержащих провод защитного заземления, конструкция должна быть такой, чтобы при натяжении шнура в точке подключения провод защитного заземления натягивался последним.
Suggestion to the documentListen to audioGet a link from a document element
Жесткое крепление шнура должно быть либо выполнено из изоляционного материала, либо иметь оболочку из изоляционного материала, соответствующего требованиям для дополнительной изоляции. Однако, это требование не применяют, если жесткое крепление представляет собой втулку, которая включает в себя электрическое соединение с оплеткой экранированного шнура электропитания. Конструкция жесткого крепления шнура должна быть такой, чтобы:
Suggestion to the documentListen to audioGet a link from a document element
замена шнура не снижала безопасность оборудования;
Suggestion to the documentListen to audioGet a link from a document element
для обычного сменного шнура был очевидным способ его защиты от натяжения;
Suggestion to the documentListen to audioGet a link from a document element
шнур не зажимался винтом, непосредственно воздействующим на него; если крепление шнура включает винт, выполненный из изоляционного материала, то размер винта должен соответствовать диаметру фиксируемого шнура;
Suggestion to the documentListen to audioGet a link from a document element
не допускалось завязывание шнура в узел или привязывание шнура;
Suggestion to the documentListen to audioGet a link from a document element
не допускалось вращение шнура относительно корпуса оборудования, которое может привести к появлению натяжения в местах электрических соединений.
Suggestion to the documentListen to audioGet a link from a document element
25. Требования к отключающим устройствам должны быть следующими:
Suggestion to the documentListen to audioGet a link from a document element
1) в качестве отключающих устройств могут использоваться функциональные выключатели при условии, что они отвечают всем требованиям, предъявляемым к отключающим устройствам. Эти требования не распространяются на функциональные переключатели, где использованы другие средства изоляции;
Suggestion to the documentListen to audioGet a link from a document element
2) должны применяться отключающие устройства следующих типов:
Suggestion to the documentListen to audioGet a link from a document element
вилка шнура сетевого питания;
Suggestion to the documentListen to audioGet a link from a document element
сетевая штепсельная вилка, которая является частью врубного оборудования;
Suggestion to the documentListen to audioGet a link from a document element
бытовой соединитель;
Suggestion to the documentListen to audioGet a link from a document element
изолирующий выключатель;
Suggestion to the documentListen to audioGet a link from a document element
разъединитель;
Suggestion to the documentListen to audioGet a link from a document element
любое аналогичное устройство;
Suggestion to the documentListen to audioGet a link from a document element
3) отключающие устройства должны иметь зазор между контактами не менее 3 мм. При монтаже отключающего устройства внутри оборудования оно должно располагаться как можно ближе к входу питания;
Suggestion to the documentListen to audioGet a link from a document element
4) для постоянно подключенного оборудования отключающее устройство должно быть вмонтировано в оборудование, если только в инструкции по установке оборудования не определено, что соответствующее устройство должно быть частью сети здания;
Suggestion to the documentListen to audioGet a link from a document element
5) части отключающего устройства в оборудовании со стороны электропитания, которые остаются под напряжением после выключения отключающего устройства, должны быть защищены таким образом, чтобы исключить случайный контакт с ними обслуживающего персонала;
Suggestion to the documentListen to audioGet a link from a document element
6) в однофазном оборудовании отключающее устройство должно разъединять оба полюса одновременно, кроме случая, когда для разъединения фазного провода может быть использовано однополюсное отключающее устройство, если возможно достоверно определить нейтраль сети питания переменного тока;
Suggestion to the documentListen to audioGet a link from a document element
7) для оборудования, обеспеченного однополюсным отключающим устройством, в инструкции по установке должно быть предусмотрено дополнительное двухполюсное отключающее устройство, если определить нейтраль в сети питания переменного тока невозможно;
Suggestion to the documentListen to audioGet a link from a document element
8) в трехфазном оборудовании отключающее устройство должно разъединять одновременно все фазные провода сети питания переменного тока;
Suggestion to the documentListen to audioGet a link from a document element
9) если отключающее устройство разрывает нейтральный провод, оно должно одновременно разрывать все фазные провода;
Suggestion to the documentListen to audioGet a link from a document element
10) если отключающим устройством является выключатель, вмонтированный в оборудование, то его положения «включено» и «выключено» должны быть обозначены.
Suggestion to the documentListen to audioGet a link from a document element
26. Используемые пользователем или обслуживающим персоналом вилки и розетки оборудования, укомплектованные изготовителем, должны исключать возможность неправильного сопряжения. Разъемы, используемые для подключения к сети питания переменного тока, не должны использоваться для цепей БСНН или НТС.
Suggestion to the documentListen to audioGet a link from a document element
Соответствие этому требованию обеспечивается использованием ключа в соединении, соответствующим размещением, а для соединителей, доступных только обслуживающему персоналу, — нанесением отчетливой маркировки.
Suggestion to the documentListen to audioGet a link from a document element
27. Должна обеспечиваться защита от поражения электрическим током при возникновении неисправностей:
Suggestion to the documentListen to audioGet a link from a document element
короткое замыкание или обрыв полупроводниковых приборов и конденсаторов;
Suggestion to the documentListen to audioGet a link from a document element
неисправность, вызванная продолжительным рассеиванием мощности в резисторах, предназначенных для непродолжительной работы;
Suggestion to the documentListen to audioGet a link from a document element
внутренние неисправности в интегральных схемах, вызывающие чрезмерное рассеивание мощности;
Suggestion to the documentListen to audioGet a link from a document element
повреждение основной изоляции между токоведущими частями первичной цепи и:
Suggestion to the documentListen to audioGet a link from a document element
а) доступными проводящими частями;
Suggestion to the documentListen to audioGet a link from a document element
б) заземленными проводящими экранами;
Suggestion to the documentListen to audioGet a link from a document element
в) цепями БСНН;
Suggestion to the documentListen to audioGet a link from a document element
г) частями цепей с ограничением тока.
Suggestion to the documentListen to audioGet a link from a document element
28. Оборудование должно быть разработано так, чтобы ток утечки не создавал опасность. Значение тока утечки не должно превышать следующих значений:
Suggestion to the documentListen to audioGet a link from a document element
для оборудования класса II — 0,25 мА;
Suggestion to the documentListen to audioGet a link from a document element
для переносного оборудования класса I — 0,75 мА;
Suggestion to the documentListen to audioGet a link from a document element
для перемещаемого и постоянно подключенного оборудования к сети электрического тока — 3,5 мА.
Suggestion to the documentListen to audioGet a link from a document element
29. Для обеспечения безопасности компоненты оборудования должны удовлетворять требованиям безопасности настоящего Технического регламента, который определяет требования по электробезопасности на применяемый компонент.
Suggestion to the documentListen to audioGet a link from a document element
30. Требования к изоляции антенных выводов и цепей телекоммуникационных сетей должны быть следующими:
Suggestion to the documentListen to audioGet a link from a document element
1) оборудование должно обеспечивать необходимое электрическое разделение между цепями типа НТС — 1 или НТС — 2 и следующими частями оборудования:
Suggestion to the documentListen to audioGet a link from a document element
a) незаземленными проводящими частями и не проводящими частями оборудования, предназначенными для удержания в руках или касания во время нормального использования;
Suggestion to the documentListen to audioGet a link from a document element
б) частями и цепями, к которым можно прикоснуться;
Suggestion to the documentListen to audioGet a link from a document element
в) цепями, которые предназначены для подключения к другому оборудованию;
Suggestion to the documentListen to audioGet a link from a document element
2) изоляция, обеспечивающая электрическое разделение, должна выдерживать воздействие 10 импульсами 10/700 мкс переменной полярности. Интервал между последовательностями импульсов — 60 с, начальное напряжение Uc составляет:
Suggestion to the documentListen to audioGet a link from a document element
для a) — 2,5 кВ;
Suggestion to the documentListen to audioGet a link from a document element
для б), в) — 1,5 кВ;
Suggestion to the documentListen to audioGet a link from a document element
3) изоляция, обеспечивающая электрическое разделение антенных выводов и частей, находящихся под опасным напряжением, должна выдерживать воздействие 50 импульсов напряжением 10 кВ.
Suggestion to the documentListen to audioGet a link from a document element
31. Безопасность оборудования не должна нарушаться при воздействии влаги, которая может появиться во время эксплуатации. Сопротивление изоляции не должно уменьшаться и быть не менее:
Suggestion to the documentListen to audioGet a link from a document element
между полюсами деталей, непосредственно соединенных с сетью — 2 МОм;
Suggestion to the documentListen to audioGet a link from a document element
между частями, разделенными основной и дополнительной изоляцией — 2 МОм;
Suggestion to the documentListen to audioGet a link from a document element
между частями, разделенными усиленной изоляцией — 4 МОм.
Suggestion to the documentListen to audioGet a link from a document element
32. Требования к конструкции оборудования для защиты от поражения электрическим током должны быть следующими:
Suggestion to the documentListen to audioGet a link from a document element
1) в цепях, для которых при нормальном применении или в условиях одной неисправности значения электрических величин превышают разрешенные:
Suggestion to the documentListen to audioGet a link from a document element
надежность соединений проводов, которые подвергают механической нагрузке, не должна зависеть только от пайки;
Suggestion to the documentListen to audioGet a link from a document element
винты, которыми закрепляют удаляемые оболочки, должны быть невыпадающими, если их длина определяет зазор или путь утечки между доступными токопроводящими и опасными частями;
Suggestion to the documentListen to audioGet a link from a document element
случайное ослабление или освобождение проводов, винтов и т.п. не должно превращать доступные части в опасные;
Suggestion to the documentListen to audioGet a link from a document element
2) оборудование, в котором для защиты от поражения электрическим током используют двойную или усиленную изоляцию, должно иметь оболочки, закрывающие все металлические части. Кожухи или части кожухов, изготовленные из изоляционного материала, должны удовлетворять требованиям, предъявляемым к двойной и усиленной изоляции.
Suggestion to the documentListen to audioGet a link from a document element
Защита кожухов или частей кожухов, изготовленных из металла, должна быть обеспечена одним из следующих способов:
Suggestion to the documentListen to audioGet a link from a document element
наличием изолирующего покрытия или ограждения на внутренней поверхности кожуха. Оно должно окружать все металлические части и все места, где перемещение опасных частей может привести к их соприкосновению с металлическими частями кожуха;
Suggestion to the documentListen to audioGet a link from a document element
средствами, которые при возможном перемещении частей или проводов исключают изменение зазоров и путей утечки между кожухом и опасными частями;
Suggestion to the documentListen to audioGet a link from a document element
3) оборудование с защитным соединением должно отвечать следующим требованиям:
Suggestion to the documentListen to audioGet a link from a document element
если часть оборудования может быть удалена оператором, то защитное соединение оставшейся части не должно быть нарушено;
Suggestion to the documentListen to audioGet a link from a document element
подвижные токопроводящие соединения, например, шарниры, ползуны, не должны быть единственным защитным соединением, если только они не предназначены специально для осуществления электрического соединения;
Suggestion to the documentListen to audioGet a link from a document element
металлическую оплетку кабелей, даже если она соединена с зажимом защитного заземления, не следует рассматривать как защитное соединение;
Suggestion to the documentListen to audioGet a link from a document element
если энергия от источника питания передается через одно оборудование для питания другого, через первое должен быть проложен защитный проводник для защиты второго;
Suggestion to the documentListen to audioGet a link from a document element
защитные заземляющие проводники могут быть неизолированными или изолированными. Изоляция должна быть двухцветной: зеленого и желтого цветов, за исключением:
Suggestion to the documentListen to audioGet a link from a document element
а) у заземляющих оплеток изоляция может быть как зеленого (желтого) цвета, так и прозрачной;
Suggestion to the documentListen to audioGet a link from a document element
б) у внутренних защитных проводников в различных сборках (кабели с резиновой изоляцией, шины, гибкие печатные проводники и т.п.) может быть применена изоляция любого цвета при условии, что исключена опасность, обусловленная отсутствием идентификации защитного проводника.
Suggestion to the documentListen to audioGet a link from a document element
33. Требования к безопасности дизель-генераторов предусматривают следующие:
Suggestion to the documentListen to audioGet a link from a document element
1) конструкцией дизель-генераторов должна быть обеспечена безопасность обслуживающего персонала от поражения электрическим током, от травмирования вращающимися и подвижными частями и получения ожогов от частей, нагретых до высокой температуры.
Suggestion to the documentListen to audioGet a link from a document element
Конструкция дизель-генераторов капотного и контейнерного исполнений должна соответствовать требованиям степени защиты IP23, а конструкция передвижных электроагрегатов бескапотного исполнения и стационарных дизель-генераторов — степени защиты IP2X;
Suggestion to the documentListen to audioGet a link from a document element
2) схема электрических соединений дизель-генераторов переменного трехфазного тока должна иметь изолированную нейтраль (при соединении обмоток генератора электроагрегата или электростанции по схеме «звезда» с выведенной нулевой точкой). В дизель-генераторах переменного трехфазного тока напряжением 230 В нуль генератора выводится на панель отбора мощности только по требованию заказчика.
Suggestion to the documentListen to audioGet a link from a document element
Не допускается применять какие-либо устройства, создающие электрическую связь фазных проводов или нейтрали с корпусом либо землей как непосредственно, так и через искусственную нулевую точку (кроме устройства для подавления помех радиоприему);
Suggestion to the documentListen to audioGet a link from a document element
3) передвижные дизель-генераторы напряжением 230 и 400 В должны иметь устройства для постоянного контроля изоляции. Для эксплуатации совместно с электрической сетью государственной энергетической системы в передвижных дизель-генераторах должно быть предусмотрено автоматическое защитное отключающее устройство.
Suggestion to the documentListen to audioGet a link from a document element
Не допускается применять приборы постоянного контроля изоляции, работающие на принципе асимметрии напряжения.
Suggestion to the documentListen to audioGet a link from a document element
По требованию заказчика приборы постоянного контроля изоляции должны иметь световую или звуковую сигнализацию о снижении сопротивления изоляции ниже допускаемого значения;
Suggestion to the documentListen to audioGet a link from a document element
4) все металлические нетоковедущие части электрооборудования, которые могут оказаться под опасным напряжением вследствие повреждения изоляции, должны иметь электрическое соединение с корпусом дизель-генератора, а также с заземленной рамой транспортного средства;
Suggestion to the documentListen to audioGet a link from a document element
5) дизель-генераторы должны иметь заземляющие зажимы для подключения защитного и рабочих заземлений и знаки заземлений;
Suggestion to the documentListen to audioGet a link from a document element
6) сопротивление электрической изоляции отдельных разобщенных силовых цепей между собой и по отношению к корпусу должно быть не ниже, указанного в таблице № 16;
Suggestion to the documentListen to audioGet a link from a document element
7) электрическая изоляция токоведущих частей дизель-генераторов должна выдерживать без повреждения в течение 1 минуты синусоидальное испытательное напряжение частотой 50 Гц, указанное в таблице № 17 (при отключенных конденсаторах и полупроводниковых приборах);
Suggestion to the documentListen to audioGet a link from a document element

Таблица № 16

Сопротивление электрической изоляции отдельных разобщенных силовых цепей между собой и по отношению к корпусу

Значения климатических факторов внешней среды

Сопротивление изоляции, МОм, для электрических цепей номинальным напряжением, В

230 и 400

6300

10500

Нормальные климатические условия испытаний

-

-

-

Холодное состояние изоляции

3,0

32,0

40,0

Горячее состояние изоляции (после работы в установившемся номинальном режиме)

1,0

8,0

10,0

Относительная влажность воздуха 98% (100%)* при 298 K (25°С) и более низких температурах без конденсации влаги

0,5

1,5

2,0

Относительная влажность воздуха 98% (100%)* при 308 K (35°С) (тропическое исполнение)

0,5

1,5

2,0

* Устанавливают по требованию заказчика (100% с конденсацией влаги). При этом минимально допускаемое сопротивление изоляции для электрических цепей номинальным напряжением 230 и 400 В в холодном состоянии перед включением нагрузки должно быть не ниже 0,015 МОм.

Suggestion to the documentListen to audioGet a link from a document element

Таблица № 17

Номинальное напряжение, В

Испытательное напряжение, В

230

1500

400

1800

6300

18000

10500

24000

Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
ПРИЛОЖЕНИЕ № 6
к Общему техническому регламенту о безопасности телекоммуникационного оборудования
Suggestion to the documentListen to audioGet a link from a document element
Требования к взрывозащищенному оборудованию
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
1. Классификация взрывозащищенного оборудования следующая:
Suggestion to the documentListen to audioGet a link from a document element
1) взрывозащищенное оборудование подразделяют на следующие группы:
Suggestion to the documentListen to audioGet a link from a document element
I — рудничное взрывозащищенное оборудование, предназначенное для применения в подземных выработках шахт, рудников и в их наземных строениях, опасных по рудничному газу и/или горючей пыли;
Suggestion to the documentListen to audioGet a link from a document element
II — взрывозащищенное оборудование для внутренней и наружной установки, предназначенное для потенциально взрывоопасных сред, кроме подземных выработок шахт и рудников и их наземных строений, опасных по рудничному газу и/или пыли;
Suggestion to the documentListen to audioGet a link from a document element
2) оборудование группы II может подразделяться на подгруппы в соответствии с категорией взрывоопасности смеси, для которой оно предназначено.
Suggestion to the documentListen to audioGet a link from a document element
В случае видов взрывозащиты «взрывонепроницаемая оболочка d» и «искробезопасная электрическая цепь i» оборудование группы II подразделяют на подгруппы IIА, IIB и IIС. Это подразделение базируется на безопасном экспериментальном максимальном зазоре оболочек или минимальном токе воспламенения для оборудования с искробезопасными цепями. Классификация подгрупп на основании этих параметров приведена в таблице № 1.
Suggestion to the documentListen to audioGet a link from a document element

Таблица № 1

Подгруппа оборудования

Безопасный экспериментальный максимальный зазор

Минимальный ток воспламенения

IIA

> 9 мм

> 8

IIB

от 0,5 до 0,9 мм

От 0,45 до 0,8

IIC

< 0,5 мм

< 0,45

Suggestion to the documentListen to audioGet a link from a document element
Оборудование, промаркированное как IIВ, пригодно также для применения там, где требуется оборудование подгруппы IIА. Подобным образом оборудование, имеющее маркировку IIС, пригодно также для применения там, где требуется оборудование подгруппы IIА или IIB;
Suggestion to the documentListen to audioGet a link from a document element
3) взрывозащищенное оборудование групп I и II в зависимости от уровня взрывозащиты подразделяют на:
Suggestion to the documentListen to audioGet a link from a document element
оборудование повышенной надёжности против взрыва;
Suggestion to the documentListen to audioGet a link from a document element
взрывобезопасное оборудование;
Suggestion to the documentListen to audioGet a link from a document element
особо взрывобезопасное оборудование.
Suggestion to the documentListen to audioGet a link from a document element
Если в состав оборудования входят элементы с различным уровнем взрывозащиты, то общий уровень взрывозащиты оборудования должен устанавливаться по элементу, имеющему наиболее низкий уровень (это требование не распространяется на системы, в состав которых могут входить изделия с различными уровнями взрывозащиты).
Suggestion to the documentListen to audioGet a link from a document element
2. Требования к взрывозащищенному оборудованию должны быть следующими:
Suggestion to the documentListen to audioGet a link from a document element
1) требования к температуре и допустимому нагреву:
Suggestion to the documentListen to audioGet a link from a document element
а) максимальная температура поверхности оборудования группы I не должна превышать:
Suggestion to the documentListen to audioGet a link from a document element
150 ºС в случае образования слоев угольной пыли на оборудовании;
Suggestion to the documentListen to audioGet a link from a document element
450 ºС в случае, когда исключается наличие угольной пыли, а также когда возможно превышение температуры свыше 150 ºС, но не более 450 ºС и последующее охлаждение до температуры 150 ºС произойдет за время не более чем 180 с;
Suggestion to the documentListen to audioGet a link from a document element
б) максимальная температура поверхности для оборудования группы II не должна превышать значений, приведенных в таблице № 2.
Suggestion to the documentListen to audioGet a link from a document element

Таблица № 2

Температурный класс

Максимальная температура поверхности, ºС

Т1

450

Т2

300

Т3

200

Т4

135

Т5

100

Т6

85

Suggestion to the documentListen to audioGet a link from a document element
Максимальная температура оборудования группы II, предназначенного для производств, опасных по пыли, должна быть ниже на 50 °С температуры тления или не более двух третей температуры самовоспламенения (для нетлеющей пыли);
Suggestion to the documentListen to audioGet a link from a document element
в) максимальная температура поверхности не должна быть выше значения наименьшей температуры самовоспламенения данной взрывоопасной среды (атмосферы).
Suggestion to the documentListen to audioGet a link from a document element
Однако для деталей, общая площадь поверхности которых не превышает 10 см2, температура поверхности может превышать значения наименьшей температуры самовоспламенения для данного температурного класса, указанного на оборудовании группы II, или соответствующую максимальную температуру поверхности для группы I, если отсутствует опасность воспламенения от этих деталей при превышении на:
Suggestion to the documentListen to audioGet a link from a document element
50 °С для температурных классов Т1 — Т3;
Suggestion to the documentListen to audioGet a link from a document element
25 °С для температурных классов Т4 — Т6 и группы I;
Suggestion to the documentListen to audioGet a link from a document element
2) требования к оболочкам должны быть следующими:
Suggestion to the documentListen to audioGet a link from a document element
а) оболочки оборудования должны изготовляться из материалов:
Suggestion to the documentListen to audioGet a link from a document element
негорючих, трудногорючих и стойких к воздействию пламени;
Suggestion to the documentListen to audioGet a link from a document element
устойчивых к механическому и тепловому воздействию, обусловленному работой оборудования в нормальном режиме и условиями эксплуатации;
Suggestion to the documentListen to audioGet a link from a document element
б) электрическое сопротивление изоляции пластических материалов, применяемых для оболочек, должно быть не более 109 Ом;
Suggestion to the documentListen to audioGet a link from a document element
в) легкие сплавы, применяемые для изготовления оболочек оборудования групп I и II, должны обеспечивать фрикционную искробезопасность.
Suggestion to the documentListen to audioGet a link from a document element
Допускается обеспечивать фрикционную искробезопасность оболочек из легких сплавов с помощью защитных покрытий;
Suggestion to the documentListen to audioGet a link from a document element
г) для оболочек с резьбовыми соединениями необходимо выбирать пары материалов, исключающие возникновение контактной коррозии;
Suggestion to the documentListen to audioGet a link from a document element
д) заливочные массы и уплотнения должны сохранять защитные свойства во всем диапазоне температур, возникающих при нормальных условиях эксплуатации оборудования;
Suggestion to the documentListen to audioGet a link from a document element
е) запорные устройства, применяемые для крепления частей оболочек, обеспечивающих взрывозащиту или препятствующие доступу к неизолированным частям, находящимся под напряжением, должны состоять:
Suggestion to the documentListen to audioGet a link from a document element
из гаек, винтов и болтов с шестигранной, пятигранной, треугольной, секторной и др. видами головок без шлицов;
Suggestion to the documentListen to audioGet a link from a document element
из охранных колец или углублений вокруг каждой головки болта или гайки.
Suggestion to the documentListen to audioGet a link from a document element
Охранные кольца должны охватывать болт или гайку не менее чем на две трети окружности и должны быть составной частью оболочки или жестко присоединенными к оболочке, или жестко соединенными между собой, чтобы их нельзя было провернуть.
Suggestion to the documentListen to audioGet a link from a document element
Разность между внутренней окружностью охранного кольца и описанной окружностью вокруг головки болта, винта или гайки должна допускать применение стандартных торцевых ключей;
Suggestion to the documentListen to audioGet a link from a document element
ж) для крепления частей оболочек оборудования группы I, открываемых во время эксплуатации для регулировок и осмотров, должны применяться невыпадающие болты. Диаметр болтов, винтов и шпилек, предназначенных для крепления деталей оболочек оборудования группы I, должен быть не менее 6 мм. Для крепления деталей оболочек контрольно-измерительных приборов и устройств автоматики допускается применение крепежных болтов, винтов и шпилек диаметром не менее 5 мм.
Suggestion to the documentListen to audioGet a link from a document element
Требования по минимальному диаметру крепежных болтов, винтов и шпилек не распространяется на оболочки приборов, если крепежные элементы не подлежат отвинчиванию в шахтных условиях, например, установлены на клее или запломбированы;
Suggestion to the documentListen to audioGet a link from a document element
3) требования к вводным устройствам должны быть следующими:
Suggestion to the documentListen to audioGet a link from a document element
а) вводные устройства должны соответствовать одному из видов взрывозащиты в соответствии с пунктом 41, перечисление б) настоящего Технического регламента и иметь степень защиты от внешних воздействий не ниже IP54.
Suggestion to the documentListen to audioGet a link from a document element
Состав кода IP:
Suggestion to the documentListen to audioGet a link from a document element
IP — буквы кода (международная защита);
Suggestion to the documentListen to audioGet a link from a document element
первая цифра (цифры от 0 до 6) обозначает степень защиты от проникновения твердых механических предметов;
Suggestion to the documentListen to audioGet a link from a document element
вторая цифра (цифры от 0 до 8) обозначает степень защиты от воздействия жидкости. Степени защиты приведены в таблице № 3;
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
б) оборудование должно иметь для внешних электрических цепей соединительные контактные зажимы, которые могут располагаться во вводной коробке или непосредственно в оболочке оборудования;
Suggestion to the documentListen to audioGet a link from a document element
4) требования к соединительным контактным зажимам и изоляторам следующие:
Suggestion to the documentListen to audioGet a link from a document element
а) соединительные контактные зажимы и изоляторы необходимо закреплять так, чтобы исключалось их ослабление и/или проворачивание при крутящих моментах, приведенных в таблице № 4;
Suggestion to the documentListen to audioGet a link from a document element
б) контактные зажимы должны иметь маркировку, если отсутствие последней может привести к неправильному присоединению;
Suggestion to the documentListen to audioGet a link from a document element
в) токоведущие части контактных зажимов должны соединяться таким образом, чтобы электрический контакт в месте соединения в течение длительного времени эксплуатации не ухудшался от нагрева в условиях переменного теплового режима, изменения размеров изоляционных деталей и вибрации. Не допускается передача контактного давления на электрические соединения через изоляционные материалы, кроме случаев, когда давление передается через фарфор, стеатит или другие материалы с аналогичными термическими и механическими свойствами;
Suggestion to the documentListen to audioGet a link from a document element
г) диаметр контактных винтов (болтов, шпилек) для присоединения внешних проводов и жил кабелей оборудования группы I должен быть не менее 6 мм;
Suggestion to the documentListen to audioGet a link from a document element

Таблица № 4

Номинальный диаметр резьбы зажима

Крутящий момент, Н·м

М4

2

М5

3

М6

5

М8

10

М10

16

М12

25

М16

50

М20

85

М24

130

Suggestion to the documentListen to audioGet a link from a document element
5) требования к кабельным вводам следующие:
Suggestion to the documentListen to audioGet a link from a document element
а) кабельные вводы должны обеспечивать прочное и постоянное уплотнение кабеля и проводов и выполняться со степенью защиты от внешних воздействий не ниже IP54;
Suggestion to the documentListen to audioGet a link from a document element
б) кабельные вводы при наличии внешних механических воздействий на кабель должны быть выполнены так, чтобы растягивающее усилие и скручивание не передавалось на провода и жилы кабеля в месте их соединения с токоведущими контактными зажимами;
Suggestion to the documentListen to audioGet a link from a document element
в) устройство для разгрузки жил кабеля от растяжения может являться частью ввода или находиться внутри вводного устройства;
Suggestion to the documentListen to audioGet a link from a document element
г) вводы гибких кабелей должны быть без острых кромок. При изгибе кабеля по оси ввода в любом направлении до 90º радиус закругления ввода должен быть таким, чтобы радиус изгиба кабеля в месте входа был не менее одной четверти максимально допустимого диаметра кабеля для данного ввода. Допускается уменьшение радиуса закругления ввода до 5 — 10 мм в следующих случаях:
Suggestion to the documentListen to audioGet a link from a document element
в стационарном оборудовании;
Suggestion to the documentListen to audioGet a link from a document element
в оборудовании, в котором отдельные части соединяются стационарно прокладываемыми кабелями;
Suggestion to the documentListen to audioGet a link from a document element
при применении резинового шланга, металлорукава и других средств защиты кабеля от повреждения;
Suggestion to the documentListen to audioGet a link from a document element
д) отверстия, не используемые для вводов, должны быть закрыты так, чтобы обеспечивался соответствующий вид взрывозащиты;
Suggestion to the documentListen to audioGet a link from a document element
6) требования к блокировке следующие:
Suggestion to the documentListen to audioGet a link from a document element
а) блокировка, при ее необходимости, должна быть выполнена так, чтобы нарушение ее функции было возможно только в результате разрушения или устранения какой-либо части блокировки или в результате открывания крепежных элементов, выполненных в соответствии с перечислениями 2 е) и 2 ж);
Suggestion to the documentListen to audioGet a link from a document element
б) электрические цепи управления блокировкой оборудования группы I должны иметь защиту от потери управляемости;
Suggestion to the documentListen to audioGet a link from a document element
в) электроизоляционные материалы, пути утечки и электрические зазоры оборудования группы I должны удовлетворять требованиям, предъявляемым к изоляции, путям утечки и электрическим зазорам рудничного нормального оборудования;
Suggestion to the documentListen to audioGet a link from a document element
7) требования к коммутационным аппаратам следующие:
Suggestion to the documentListen to audioGet a link from a document element
а) недопустимо изготовление коммутационных аппаратов, отключающих нагрузку постоянного тока (например, контакторов, автоматических выключателей, контроллеров), контакты которых находятся под маслом;
Suggestion to the documentListen to audioGet a link from a document element
б) разъединители должны удовлетворять следующим требованиям:
Suggestion to the documentListen to audioGet a link from a document element
одновременно выключать все фазы или полюсы;
Suggestion to the documentListen to audioGet a link from a document element
положение разъединителя должно определяться снаружи;
Suggestion to the documentListen to audioGet a link from a document element
разъединители, используемые в качестве выключателей тока холостого хода, должны иметь блокировку, выполненную в соответствии с требованиями перечисления 6 а). Эти требования не распространяются на разъединители, которые рассчитаны для работы в качестве выключателей нагрузки или выключателей для двигателя;
Suggestion to the documentListen to audioGet a link from a document element
в) автоматические выключатели с блокировкой повторного включения должны быть сконструированы так, чтобы была исключена возможность автоматической или дистанционной деблокировки при срабатывании максимальной токовой защиты;
Suggestion to the documentListen to audioGet a link from a document element
г) автоматические выключатели и выключатели с дистанционным управлением должны быть сблокированы так, чтобы местное или дистанционное включение или выключение при открытых оболочках было невозможно;
Suggestion to the documentListen to audioGet a link from a document element
д) блокировка не обязательна, если перед автоматическим выключателем или выключателем с дистанционным управлением установлен разъединитель или если они применяются для подвижного состава. В этом случае на основной части отсоединяемых выключателей должна быть установлена хорошо видимая предупредительная табличка.
Suggestion to the documentListen to audioGet a link from a document element
Это исключение не распространяется на автоматические выключатели и выключатели с дистанционным управлением оборудования группы I;
Suggestion to the documentListen to audioGet a link from a document element
8) требования к уровням взрывозащиты оборудования следующие:
Suggestion to the documentListen to audioGet a link from a document element
а) оборудование повышенной надежности против взрыва может обеспечиваться:
Suggestion to the documentListen to audioGet a link from a document element
взрывозащитой вида «i» с уровнем искробезопасной электрической цепи «ic» и выше;
Suggestion to the documentListen to audioGet a link from a document element
взрывозащитой вида «р» (заполнение или продувка оболочки под избыточным давлением), имеющей устройство сигнализации о недопустимом снижении давления;
Suggestion to the documentListen to audioGet a link from a document element
взрывозащитой вида «q» (кварцевое заполнение оболочки);
Suggestion to the documentListen to audioGet a link from a document element
защитой вида «е» (вид взрывозащиты оборудования, заключающийся в том, что в оборудовании, не имеющем нормально искрящихся частей, или его части принят ряд мер, дополнительно к используемым в оборудовании общего назначения, затрудняющих появление опасных нагревов, электрических искр и дуг);
Suggestion to the documentListen to audioGet a link from a document element
защитой вида «m» (герметизация компаундом);
Suggestion to the documentListen to audioGet a link from a document element
взрывозащитой вида «d» (взрывонепроницаемая оболочка) для оборудования повышенной надежности против взрыва;
Suggestion to the documentListen to audioGet a link from a document element
масляным заполнением для оборудования группы II и заполнением негорючей жидкостью для оборудования группы I оболочек, удовлетворяющих требованиям взрывозащиты вида «о»;
Suggestion to the documentListen to audioGet a link from a document element
взрывозащитой вида «s» (специальный вид взрывозащиты, основанный на принципах, отличных от приведенных выше, но признанных достаточными для обеспечения взрывозащиты);
Suggestion to the documentListen to audioGet a link from a document element
б) взрывобезопасное оборудование может обеспечиваться:
Suggestion to the documentListen to audioGet a link from a document element
взрывозащитой вида «i» с уровнем искробезопасной электрической цепи не ниже «iв»;
Suggestion to the documentListen to audioGet a link from a document element
взрывозащитой вида «р» с устройством сигнализации и автоматического отключения напряжения питания, кроме искробезопасных цепей уровня «ia», при недопустимом снижении давления;
Suggestion to the documentListen to audioGet a link from a document element
взрывозащитой вида «d» для взрывобезопасного оборудования;
Suggestion to the documentListen to audioGet a link from a document element
специальным видом взрывозащиты «s»;
Suggestion to the documentListen to audioGet a link from a document element
защитой вида «е», заключенной во взрывонепроницаемую оболочку;
Suggestion to the documentListen to audioGet a link from a document element
заключением в оболочку, предусмотренную для защиты «р» с устройством сигнализации о снижении давления ниже допустимого значения оборудования группы II с защитой вида «е»;
Suggestion to the documentListen to audioGet a link from a document element
в) особо взрывобезопасное оборудование может обеспечиваться:
Suggestion to the documentListen to audioGet a link from a document element
взрывозащитой вида «i» с уровнем искробезопасной электрической цепи «ia»;
Suggestion to the documentListen to audioGet a link from a document element
специальным видом взрывозащиты «s»;
Suggestion to the documentListen to audioGet a link from a document element
взрывобезопасным оборудованием с дополнительными средствами взрывозащиты (например, заключением искроопасных частей, залитых компаундом или погруженных в жидкий или сыпучий диэлектрик, во взрывонепроницаемую оболочку, или продуванием взрывонепроницаемой оболочки чистым воздухом под избыточным давлением при наличии устройств контроля давления, сигнализации и автоматического отключения напряжения при недопустимом снижении давления или при повреждении взрывонепроницаемой оболочки). При этом для отходящих соединений должен обеспечиваться уровень искробезопасных цепей «ia».
(Собрание законодательства Республики Узбекистан, 2017 г., № 9, ст. 128)
