от 23.11.2011 г. № 258
ONLINE TRANSLATE
Приказ начальника Государственной инспекции по надзору за геологическим изучением недр, безопасным ведением работ в промышленности, горном деле и коммунально-бытовом секторе при Кабинете Министров Республики Узбекистан, от 23.11.2011 г. № 258
Date of entry into force
23.12.2011
Suggestion to the documentListen to audioGet a link from a document element
Приказ
Suggestion to the documentListen to audioGet a link from a document element
начальника Государственной инспекции по надзору за геологическим изучением недр, безопасным ведением работ в промышленности, горном деле и коммунально-бытовом секторе при Кабинете Министров Республики Узбекистан
Suggestion to the documentListen to audioGet a link from a document element
ОБ УТВЕРЖДЕНИИ ПРАВИЛ УСТРОЙСТВА И БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ СОСУДОВ, РАБОТАЮЩИХ ПОД ДАВЛЕНИЕМ
Suggestion to the documentListen to audioGet a link from a document element
[По согласованию с Министерством юстиции Республики Узбекистан отнесены к техническим документам 23 декабря 2011 г., № 6-24/11-13112/6]
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
В соответствии с Законом Республики Узбекистан «О промышленной безопасности опасных производственных объектов» (Собрание законодательства Республики Узбекистан, 2006 г., № 39. ст. 386) и постановлением Кабинета Министров Республики Узбекистан от 11 мая 2011 года № 131 «О мерах по дальнейшему совершенствованию структуры Государственной инспекции по надзору за геологическим изучением недр, безопасным ведением работ в промышленности, горном деле и коммунально-бытовом секторе при Кабинете Министров Республики Узбекистан» (Собрание законодательства Республики Узбекистан, 2011 г., № 19, ст. 191), приказываю:
Suggestion to the documentListen to audioGet a link from a document element
1. Утвердить Правила устройства и безопасной эксплуатации сосудов, работающих под давлением согласно приложению.
Suggestion to the documentListen to audioGet a link from a document element
2. Ввести в действие и тиражировать настоящие Правила со дня после согласования с Министерством юстиции Республики Узбекистан и отнесения их к нормативным техническим документам.
Suggestion to the documentListen to audioGet a link from a document element
Начальник инспекции Б. ГУЛЯМОВ
Suggestion to the documentListen to audioGet a link from a document element
г. Ташкент,
Suggestion to the documentListen to audioGet a link from a document element
23 ноября 2011 г.,
Suggestion to the documentListen to audioGet a link from a document element
№ 258
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
ПРИЛОЖЕНИЕ
к приказу начальника Государственной инспекции по надзору за геологическим изучением недр, безопасным ведением работ в промышленности, горном деле и коммунально-бытовом секторе при Кабинете Министров Республики Узбекистан от 23 ноября 2011 г. № 258
Suggestion to the documentListen to audioGet a link from a document element
ПРАВИЛА
Suggestion to the documentListen to audioGet a link from a document element
УСТРОЙСТВА И БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ СОСУДОВ, РАБОТАЮЩИХ ПОД ДАВЛЕНИЕМ
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Настоящие Правила разработаны в соответствии Законом Республики Узбекистан «О промышленной безопасности опасных производственных объектов» (Сборник законодательства Республики Узбекистан, 2006 г., № 39, ст. 386) и постановлением Кабинета Министров Республики Узбекистан от 11 мая 2011 года № 131 «О мерах по дальнейшему совершенствованию структуры Государственной инспекции по надзору за геологическим изучением недр, безопасным ведением работ в промышленности, горном деле и коммунально-бытовом секторе при Кабинете Министров Республики Узбекистан» (Собрание законодательства Республики Узбекистан, 2011 г., № 19, ст. 191) и определяют порядок устройства и безопасной эксплуатации сосудов, работающих под давлением.
Suggestion to the documentListen to audioGet a link from a document element
Глава I. Общие положения
Suggestion to the documentListen to audioGet a link from a document element
§ 1. Область применения и назначения Правил
Suggestion to the documentListen to audioGet a link from a document element
1. В настоящих Правилах применяются следующие основные термины и определения:
Suggestion to the documentListen to audioGet a link from a document element
Армированные пластмассы — материал неоднородного строения, состоящий из пластмассы (связующего) и наполнителя.
Suggestion to the documentListen to audioGet a link from a document element
Аттестованная технология сварки — процедура, подтверждающая, что организация обладает техническими, организационными и квалификационными возможностями для выполнения сварочных (наплавочных) работ по применяемым им аттестованным технологиям, а качество выполненных при аттестации контрольных сварных соединений (наплавок) соответствует требованиям, указанным в проектно-конструкторской и нормативной документации на сварные конструкции.
Suggestion to the documentListen to audioGet a link from a document element
Барокамера — сосуд, оснащенный приборами и оборудованием и предназначенный для размещения в нем людей.
Suggestion to the documentListen to audioGet a link from a document element
Баллон — сосуд, имеющий одну или две горловины для установки вентилей, фланцев или штуцеров, предназначенный для транспортировки, хранения и использования сжатых, сжиженных или растворенных под давлением газов.
Suggestion to the documentListen to audioGet a link from a document element
Бочка — сосуд цилиндрической или другой формы, который можно перекатывать с одного места на другое и ставить на торцы без дополнительных опор, предназначенный для транспортировки и хранения жидких и других веществ.
Suggestion to the documentListen to audioGet a link from a document element
Вместимость — объем внутренней полости сосуда, определяемый по заданным на чертежах номинальным размерам.
Suggestion to the documentListen to audioGet a link from a document element
Владелец сосуда — организация, индивидуальный предприниматель, в собственности которого находится сосуд.
Suggestion to the documentListen to audioGet a link from a document element
Давление внутреннее (наружное) — давление, действующее на внутреннюю (наружную) поверхность стенки сосуда.
Suggestion to the documentListen to audioGet a link from a document element
Давление пробное — давление, при котором производится испытание сосуда.
Suggestion to the documentListen to audioGet a link from a document element
Давление рабочее — максимальное внутреннее избыточное или наружное давление, возникающее при нормальном протекании рабочего процесса.
Suggestion to the documentListen to audioGet a link from a document element
Давление расчетное — давление, на которое производится расчет на прочность.
Suggestion to the documentListen to audioGet a link from a document element
Давление условное — расчетное давление при температуре 20° С, используемое при расчете на прочность стандартных сосудов (узлов, деталей, арматуры).
Suggestion to the documentListen to audioGet a link from a document element
Допустимая температура стенки максимальная (минимальная) — максимальная (минимальная) температура стенки, при которой допускается эксплуатация сосуда.
Suggestion to the documentListen to audioGet a link from a document element
Днище — неотъемная часть корпуса сосуда, ограничивающая внутреннюю полость с торца.
Suggestion to the documentListen to audioGet a link from a document element
Заглушка — объемная деталь, позволяющая герметично закрывать отверстия штуцера или бобышки.
Suggestion to the documentListen to audioGet a link from a document element
Змеевик — теплообменное устройство, выполненное в виде изогнутой трубы.
Suggestion to the documentListen to audioGet a link from a document element
Избыточное давление — разность абсолютного давления и давления окружающей среды, показываемого барометром.
Suggestion to the documentListen to audioGet a link from a document element
Корпус — основная сборочная единица, состоящая из обечаек и днищ.
Suggestion to the documentListen to audioGet a link from a document element
Композиционный материал (композит) — материал неоднородной структуры, состоящий из нескольких однородных материалов (компонентов).
Suggestion to the documentListen to audioGet a link from a document element
Крышка — отъемная часть, закрывающая внутреннюю полость сосуда или отверстие люка.
Suggestion to the documentListen to audioGet a link from a document element
Люк — устройство, обеспечивающее доступ во внутреннюю полость сосуда.
Suggestion to the documentListen to audioGet a link from a document element
Лейнер — внутренний герметизирующий слой сосуда из армированных пластмасс, который может нести часть нагрузки.
Suggestion to the documentListen to audioGet a link from a document element
Металлопластиковые сосуды — многослойные сосуды, в которых внутренний слой (оболочка) выполнен из металла; остальные слои выполнены из армированных пластмасс. Внутренний слой несет часть нагрузки.
Suggestion to the documentListen to audioGet a link from a document element
Многокамерный сосуд — сосуд, имеющий две или более рабочие полости, используемые при различных или одинаковых условиях (давление, температура, среда).
Suggestion to the documentListen to audioGet a link from a document element
Неметаллические сосуды — сосуды, выполненные из однородных или композиционных неметаллических материалов.
Suggestion to the documentListen to audioGet a link from a document element
Наполнитель — материал, армирующий пластмассу. В качестве армирующего материала могут использоваться волокна, тканые и нетканые материалы.
Suggestion to the documentListen to audioGet a link from a document element
Нормативная техническая документация (НТД) — правила, отраслевые и государственные стандарты, технические условия, руководящие документы на проектирование, изготовление, ремонт, реконструкцию, монтаж, наладку, техническое диагностирование (освидетельствование), эксплуатацию технических устройств.
Suggestion to the documentListen to audioGet a link from a document element
Обечайка — цилиндрическая оболочка замкнутого профиля, открытая с торцов.
Suggestion to the documentListen to audioGet a link from a document element
Окно смотровое — устройство, позволяющее вести наблюдение за рабочей средой.
Suggestion to the documentListen to audioGet a link from a document element
Однородный материал — материал, состоящий из одного вещества, сплава или твердого раствора, например: стекло, сталь, керамика и т. п.
Suggestion to the documentListen to audioGet a link from a document element
Образец-свидетель — образец, изготовленный из того же материала и по той же технологии, что и сосуд, используемый для определения состояния материала в процессе эксплуатации.
Suggestion to the documentListen to audioGet a link from a document element
Остаточный ресурс — суммарная наработка объекта от момента контроля его технического состояния до перехода в предельное состояние.
Suggestion to the documentListen to audioGet a link from a document element
Опора — устройство для установки сосуда в рабочем положении и передачи нагрузок от сосуда на фундамент или несущую конструкцию.
Suggestion to the documentListen to audioGet a link from a document element
Опора седловая — опора горизонтального сосуда, охватывающая нижнюю часть кольцевого сечения обечайки.
Suggestion to the documentListen to audioGet a link from a document element
Разрешенное давление сосуда (элемента) — максимально допустимое избыточное давление сосуда (элемента), установленное по результатам технического освидетельствования или диагностирования.
Suggestion to the documentListen to audioGet a link from a document element
Реконструкция — изменение конструкции сосуда, вызывающее необходимость корректировки паспорта сосуда, например, устройство дополнительных элементов и другие вызывающие изменения параметров работы сосуда.
Suggestion to the documentListen to audioGet a link from a document element
Резервуар — стационарный сосуд, предназначенный для хранения газообразных, жидких и других веществ.
Suggestion to the documentListen to audioGet a link from a document element
Рубашка сосуда — теплообменное устройство, состоящее из оболочки, охватывающей корпус сосуда или его часть, и образующее совместно со стенкой корпуса сосуда полость, заполненную теплоносителем.
Suggestion to the documentListen to audioGet a link from a document element
Расчетный срок службы сосуда — срок службы в календарных годах, исчисляемый со дня ввода сосуда в эксплуатацию.
Suggestion to the documentListen to audioGet a link from a document element
Расчетный ресурс сосуда (элемента) — продолжительность эксплуатации сосуда (элемента), в течение которой изготовитель гарантирует надежность его работы при условии соблюдения режима эксплуатации, указанного в инструкции изготовителя, и расчетного числа пусков из холодного или горячего состояния.
Suggestion to the documentListen to audioGet a link from a document element
Срок службы сосуда — продолжительность эксплуатации сосуда в календарных годах до перехода в предельное состояние.
Suggestion to the documentListen to audioGet a link from a document element
Соединение фланцевое — неподвижное разъемное соединение частей сосуда, герметичность которого обеспечивается путем сжатия уплотнительных поверхностей непосредственно друг с другом или через посредство расположенных между ними прокладок из более мягкого материала, сжатых крепежными деталями.
Suggestion to the documentListen to audioGet a link from a document element
Сосуд — герметически закрытая емкость, предназначенная для ведения химических, тепловых и других технологических процессов, а также для хранения и транспортировки газообразных, жидких и других веществ. Границей сосуда являются входные и выходные штуцера.
Suggestion to the documentListen to audioGet a link from a document element
Сосуд передвижной — сосуд, предназначенный для временного использования в различных местах или во время его перемещения.
Suggestion to the documentListen to audioGet a link from a document element
Сосуд стационарный — постоянно установленный сосуд, предназначенный для эксплуатации в одном определенном месте.
Suggestion to the documentListen to audioGet a link from a document element
Связующий — материал, обеспечивающий монолитность композита.
Suggestion to the documentListen to audioGet a link from a document element
Стыковые сварные соединения — соединения, в которых свариваемые элементы примыкают друг к другу торцевыми поверхностями и включают шов и зону термического влияния.
Suggestion to the documentListen to audioGet a link from a document element
Ремонт — восстановление поврежденных, изношенных или пришедших в негодность по любой причине элементов сосуда с доведением их до работоспособного состояния.
Suggestion to the documentListen to audioGet a link from a document element
Температура рабочей среды (min, max) — минимальная (максимальная) температура среды в сосуде при нормальном протекании технологического процесса.
Suggestion to the documentListen to audioGet a link from a document element
Температура стенки расчетная — температура, при которой определяются физико-механические характеристики, допускаемые напряжения материала и проводится расчет на прочность элементов сосуда.
Suggestion to the documentListen to audioGet a link from a document element
Техническое диагностирование — определение технического состояния объекта. Задачи технического диагностирования — контроль технического состояния, поиск места и определение причин отказа (неисправности), прогнозирование технического состояния.
Suggestion to the documentListen to audioGet a link from a document element
Техническая диагностика — теория, методы и средства определения технического состояния объекта.
Suggestion to the documentListen to audioGet a link from a document element
Цистерна — передвижной сосуд, постоянно установленный на раме железнодорожного вагона, на шасси автомобиля (прицепа) или на других средствах передвижения, предназначенный для транспортировки и хранения газообразных, жидких и других веществ.
Suggestion to the documentListen to audioGet a link from a document element
Штуцер — элемент, предназначенный для присоединения к сосуду трубопроводов, трубопроводной арматуры, контрольно-измерительных приборов и т. п.
Suggestion to the documentListen to audioGet a link from a document element
Элемент сосуда — сборная единица сосуда, предназначенная для выполнения одной из основных функций сосуда.
Suggestion to the documentListen to audioGet a link from a document element
Экспертное техническое диагностирование — техническое диагностирование сосуда, выполняемое по истечении расчетного срока службы сосуда или расчетного ресурса безопасной работы, а также после аварии или обнаруженных повреждений элементов, работающих под давлением, в целях определения возможных параметров и условий дальнейшей эксплуатации.
Suggestion to the documentListen to audioGet a link from a document element
Самораспространяющийся высокотемпературный синтез — физико-химический процесс синтеза материалов (порошков, изделий, покрытий и др.), основанный на экзотермическом взаимодействии двух или нескольких компонентов, протекающий в режиме горения. Процесс протекает в тонком слое смеси исходных реагентов после локального инициирования реакции и самопроизвольно распространяется по всей системе, благодаря тепло- и массопередаче от горячих продуктов к ненагретым исходным веществам.
Suggestion to the documentListen to audioGet a link from a document element
2. Настоящие «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением» (далее по тексту — Правила) обязательны для исполнения министерствами, ведомствами и организациями, а также индивидуальными предпринимателями, осуществляющими деятельность, связанную с сосудами, работающими под давлением.
Suggestion to the documentListen to audioGet a link from a document element
3. Настоящие Правила устанавливают требования к проектированию, устройству, изготовлению, реконструкции, наладке, монтажу, ремонту, техническому диагностированию и эксплуатации сосудов, цистерн, бочек, баллонов, барокамер (далее — сосуды), работающих под избыточным давлением.
Suggestion to the documentListen to audioGet a link from a document element
4. Настоящие Правила распространяются:
Suggestion to the documentListen to audioGet a link from a document element
на сосуды, работающие под давлением воды с температурой выше 115° С или других нетоксичных, не взрывопожароопасных жидкостей при температуре, превышающей температуру кипения при давлении 0,07 МРа (0,7 kgf/cm2);
Suggestion to the documentListen to audioGet a link from a document element
на сосуды, работающие под давлением пара, газа или токсичных взрывопожароопасных жидкостей свыше 0,07 МРа (0,7 kgf/cm2);
Suggestion to the documentListen to audioGet a link from a document element
на баллоны, предназначенные для транспортировки и хранения сжатых, сжиженных и растворенных газов под давлением свыше 0,07 МРа (0,7 kgf/cm2);
Suggestion to the documentListen to audioGet a link from a document element
на цистерны и бочки для транспортировки и хранения сжатых и сжиженных газов, давление паров которых при температуре до 50° С превышает давление 0,07 МРа (0,7 kgf/cm2);
Suggestion to the documentListen to audioGet a link from a document element
на цистерны и сосуды для транспортировки или хранения сжатых, сжиженных газов, жидкостей и сыпучих тел, в которых давление выше 0,07 МРа (0,7 kgf/cm2) создается периодически для их опорожнения;
Suggestion to the documentListen to audioGet a link from a document element
на барокамеры.
Suggestion to the documentListen to audioGet a link from a document element
5. Настоящие Правила не распространяются:
Suggestion to the documentListen to audioGet a link from a document element
на сосуды вместимостью не более 0,025 m3 (25 1) независимо от давления, используемые для научно-экспериментальных целей. При определении вместимости из общей емкости сосуда исключается объем, занимаемый футеровкой, трубами и другими внутренними устройствами. Группа сосудов, а также сосуды, состоящие из отдельных корпусов и соединенные между собой трубами с внутренним диаметром более 100 mm, рассматриваются как один сосуд;
Suggestion to the documentListen to audioGet a link from a document element
на сосуды и баллоны вместимостью не более 0,025 m3 (25 1), у которых произведение давления в МРа (kgf/cm2) на вместимость в m3 (литрах) не превышает 0,02 (200);
Suggestion to the documentListen to audioGet a link from a document element
на сосуды атомных энергетических установок, а также сосуды, работающие с радиоактивной средой;
Suggestion to the documentListen to audioGet a link from a document element
на сосуды, работающие под давлением, создающимся при взрыве внутри них в соответствии с технологическим процессом или горении в режиме самораспространяющегося высокотемпературного синтеза;
Suggestion to the documentListen to audioGet a link from a document element
на сосуды, работающие под вакуумом;
Suggestion to the documentListen to audioGet a link from a document element
на сосуды, устанавливаемые на морских, речных судах и других плавучих средствах (кроме драг);
Suggestion to the documentListen to audioGet a link from a document element
на сосуды, устанавливаемые на самолетах и других летательных аппаратах;
Suggestion to the documentListen to audioGet a link from a document element
на газобаллонное оборудование, устанавливаемое на автотранспортных средствах;
Suggestion to the documentListen to audioGet a link from a document element
на воздушные резервуары тормозного оборудования подвижного состава железнодорожного транспорта, автомобилей и других средств передвижения;
Suggestion to the documentListen to audioGet a link from a document element
на сосуды специального назначения военного ведомства;
Suggestion to the documentListen to audioGet a link from a document element
на приборы парового и водяного отопления;
Suggestion to the documentListen to audioGet a link from a document element
на трубчатые печи;
Suggestion to the documentListen to audioGet a link from a document element
на сосуды, состоящие из труб с внутренним диаметром не более 150 mm без коллекторов, а также с коллекторами, выполненными из труб с внутренним диаметром не более 150 mm;
Suggestion to the documentListen to audioGet a link from a document element
на части машин, не представляющие собой самостоятельных сосудов (корпуса насосов или турбин, цилиндры двигателей паровых, гидравлических, воздушных машин и компрессоров).
Suggestion to the documentListen to audioGet a link from a document element
6. Требования к конструкциям сосудов изложены в приложении 3.
Suggestion to the documentListen to audioGet a link from a document element
7. Материалы сосудов должны соответствовать указанным в приложении 4.
Suggestion to the documentListen to audioGet a link from a document element
§ 2. Расчеты на прочность сосудов и их элементов
Suggestion to the documentListen to audioGet a link from a document element
8. Сосуды, предназначенные для работы в условиях циклических и знакопеременных нагрузок, должны быть рассчитаны на прочность с учетом данных нагрузок.
Suggestion to the documentListen to audioGet a link from a document element
9. При отсутствии нормативного метода, расчет на прочность должен выполняться по методике, согласованной со специализированной организацией.
Suggestion to the documentListen to audioGet a link from a document element
Глава II. Реконструкция, монтаж, наладка и ремонт сосудов
Suggestion to the documentListen to audioGet a link from a document element
§ 1. Общие требования
Suggestion to the documentListen to audioGet a link from a document element
10. Порядок проведения входного контроля неметаллических материалов, из которых изготавливаются силовые элементы конструкции сосуда, проводятся в порядке, установленном законодательством.
Suggestion to the documentListen to audioGet a link from a document element

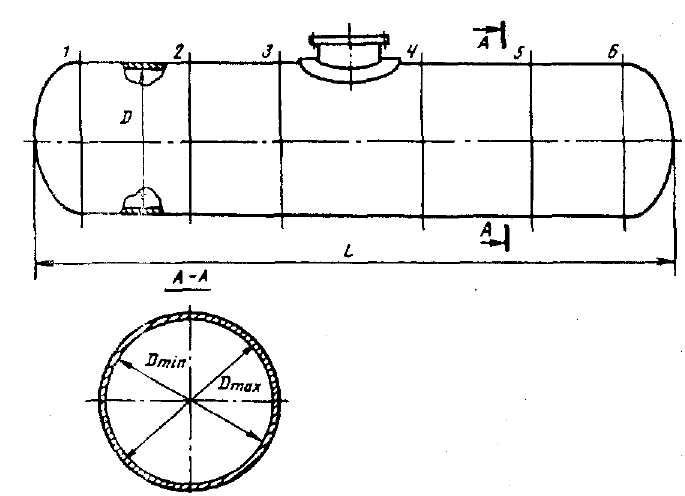

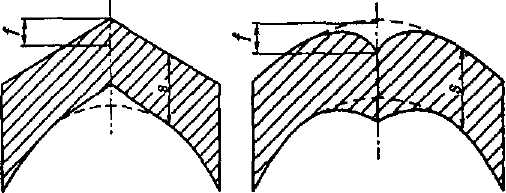

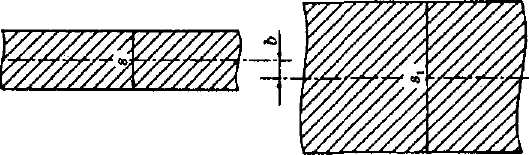

11. Допуски и отклонения на геометрические размеры сосудов указаны в приложении 5.
Suggestion to the documentListen to audioGet a link from a document element
§ 2. Сварка
Suggestion to the documentListen to audioGet a link from a document element
12. При изготовлении (доизготовлении), монтаже, ремонте, реконструкции сосудов должна применяться технология сварки, аттестованная в соответствии с требованиями приложения 7 настоящих Правил. Технология сварки при изготовлении, монтажа и ремонте сосудов допускается к применению после подтверждения ее технологичности на реальных изделиях, проверки всего комплекса требуемых свойств сварных соединений и освоения эффективных методов контроля их качества.
Suggestion to the documentListen to audioGet a link from a document element
13. Технологическая документация должна содержать указания по технологии сварки металлов, принятых для изготовления сосудов и их элементов, применению присадочных материалов, видам и объему контроля, а также предварительному и сопутствующему подогреву и термической обработке.
Suggestion to the documentListen to audioGet a link from a document element
14. Для выполнения сварки должны применяться исправные установки, аппаратура и приспособления, обеспечивающие соблюдение требований НТД.
Suggestion to the documentListen to audioGet a link from a document element
15. Сварщик, впервые приступающий в данной организации (монтажном или ремонтном участке) к сварке сосудов, работающих под давлением, должен перед допуском к работе пройти проверку путем сварки и контроля пробного сварного соединения. Конструкцию пробных сварных соединений, а также методы и объем контроля качества сварки этих соединений устанавливают в соответствующих НТД.
Suggestion to the documentListen to audioGet a link from a document element

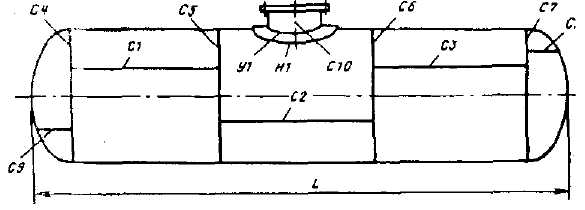

16. Все сварные швы сосудов подлежат клеймению, позволяющему установить сварщика, выполняющего сварку этих швов. Система маркировки указывается в производственно-технологической документации (далее по тексту — ПТД).
Suggestion to the documentListen to audioGet a link from a document element
17. Остальные требования к сборочным и сварочным работам указаны в приложении 7.
Suggestion to the documentListen to audioGet a link from a document element
18. Требования к термической обработке сосудов приведены в приложении 8.
Suggestion to the documentListen to audioGet a link from a document element
19. Требования к контролю сварных соединений сосудов приведены в приложении 9.
Suggestion to the documentListen to audioGet a link from a document element
Сосуд признается годным, если при контроле в нем не будут обнаружены внутренние и наружные дефекты, выходящие за пределы допустимых норм, установленных настоящими Правилами и НТД на изделие и сварку.
Suggestion to the documentListen to audioGet a link from a document element
20. Порядок проведения гидравлических (пневматических) испытаний сосудов изложен и приложении 10.
Suggestion to the documentListen to audioGet a link from a document element
21. Порядок оценки качества сварных соединений изложен в приложении 11.
Suggestion to the documentListen to audioGet a link from a document element
22. Порядок исправления дефектов изложен в приложении 12.
Suggestion to the documentListen to audioGet a link from a document element
23. Требования к документации и маркировке сосудов приведены в приложении 13.
Suggestion to the documentListen to audioGet a link from a document element
24. Требования к арматуре, контрольно-измерительным приборам, предохранительным устройствам приведены в приложении 14.
Suggestion to the documentListen to audioGet a link from a document element
Глава III. Требования к установке, регистрации, техническому освидетельствованию сосудов, разрешение на эксплуатацию
Suggestion to the documentListen to audioGet a link from a document element
§ 1. Установка сосудов
Suggestion to the documentListen to audioGet a link from a document element
25. Сосуды должны устанавливаться на открытых площадках в местах, исключающих скопление людей, или в отдельно стоящих зданиях.
Suggestion to the documentListen to audioGet a link from a document element
26. Допускается установка сосудов:
Suggestion to the documentListen to audioGet a link from a document element
в помещениях, примыкающих к производственным зданиям, при условии отделения их от здания капитальной стеной;
Suggestion to the documentListen to audioGet a link from a document element
в производственных помещениях в случаях, предусмотренных отраслевыми правилами безопасности;
Suggestion to the documentListen to audioGet a link from a document element
с заглублением в грунт при условии обеспечения доступа к арматуре и защиты стенок сосуда от почвенной коррозии и коррозии блуждающими токами.
Suggestion to the documentListen to audioGet a link from a document element
27. Разрешается установка регистрируемых в органах Государственной инспекции «Саноатгеоконтехназорат» сосудов в жилых, общественных и бытовых зданиях, и также в примыкающих к ним помещениях.
Suggestion to the documentListen to audioGet a link from a document element
28. Установка сосудов должна исключать возможность их опрокидывания.
Suggestion to the documentListen to audioGet a link from a document element
29. Установка сосудов должна обеспечить возможность осмотра, ремонта и очистки их с внутренней и наружной сторон.
Suggestion to the documentListen to audioGet a link from a document element
§ 2. Техническое освидетельствование
Suggestion to the documentListen to audioGet a link from a document element
30. Сосуды, на которые распространяются действия настоящих Правил, должны подвергатся техническому освидетельствованию после монтажа, до пуска в работу, периодически в процессе эксплуатации и в необходимых случаях — внеочередному освидетельствованию.
Suggestion to the documentListen to audioGet a link from a document element
31. Объем, методы и периодичность технических освидетельствований сосудов (за исключением баллонов) должны быть определены изготовителем и указаны в руководстве по эксплуатации.
Suggestion to the documentListen to audioGet a link from a document element
32. Если при освидетельствовании будут обнаружены дефекты, снижающие прочность сосуда, то эксплуатация его может быть разрешена при пониженных параметрах (давление и температура).
Suggestion to the documentListen to audioGet a link from a document element
Возможность эксплуатации сосуда при пониженных параметрах должна быть подтверждена расчетом на прочность, представляемым владельцем, при этом должен быть произведен проверочный расчет пропускной способности предохранительных клапанов» и выполнены требования пункта 26 приложения 14 настоящих Правил. Данное решение записывается в паспорт сосуда.
Suggestion to the documentListen to audioGet a link from a document element
Глава IV. Порядок применения средств измерений
Suggestion to the documentListen to audioGet a link from a document element
33. Испытательное оборудование должно проходить метрологическую аттестацию и иметь сертификаты на испытательные стенды согласно O'z DSt 8.017:2005.
Suggestion to the documentListen to audioGet a link from a document element
Глава V. Обслуживание и ремонт сосудов
Suggestion to the documentListen to audioGet a link from a document element
§ 1. Содержание и обслуживание сосудов
Suggestion to the documentListen to audioGet a link from a document element
34. Допуск персонала к самостоятельному обслуживанию сосудов оформляется приказом по организации или распоряжением по цеху.
Suggestion to the documentListen to audioGet a link from a document element
35. Организацией разрабатывается и утверждается в порядке, установленном законодательством, Инструкция по режиму работы и безопасному обслуживанию сосудов. Для сосудов (автоклавов) с быстро съемными крышками в указанной инструкции необходимо отразить порядок хранения и применения ключа-марки. Инструкция должна находиться на рабочих местах и выдаваться под расписку обслуживающему персоналу.
Suggestion to the documentListen to audioGet a link from a document element
Схемы включения сосудов вывешиваются на рабочих местах.
Suggestion to the documentListen to audioGet a link from a document element
§ 2. Аварийная остановка сосудов
Suggestion to the documentListen to audioGet a link from a document element
36. Сосуд следует немедленно остановить в случаях, предусмотренных инструкцией по режиму работы и безопасному обслуживанию, в частности:
Suggestion to the documentListen to audioGet a link from a document element
если давление в сосуде поднялось выше разрешенного и не снижается, несмотря на меры, принятые персоналом;
Suggestion to the documentListen to audioGet a link from a document element
при выявлении неисправности предохранительных устройств от повышения давления;
Suggestion to the documentListen to audioGet a link from a document element
при обнаружении в сосуде и его элементах, работающих под давлением, неплотностей, выпучин, разрыва прокладок;
Suggestion to the documentListen to audioGet a link from a document element
при неисправности манометра и невозможности определить давление по другим приборам;
Suggestion to the documentListen to audioGet a link from a document element
при снижении уровня жидкости ниже допустимого в сосудах с огневым обогревом:
Suggestion to the documentListen to audioGet a link from a document element
при выходе из строя всех указателей уровня жидкости;
Suggestion to the documentListen to audioGet a link from a document element
при неисправности предохранительных блокировочных устройств;
Suggestion to the documentListen to audioGet a link from a document element
при возникновении пожара, непосредственно угрожающего сосуду, находящемуся под давлением.
Suggestion to the documentListen to audioGet a link from a document element
Порядок аварийной остановки сосуда и последующего ввода его в работу должен быть указан в инструкции.
Suggestion to the documentListen to audioGet a link from a document element
37. Причины аварийной остановки сосуда должны записываться в сменный журнал.
Suggestion to the documentListen to audioGet a link from a document element
38. Порядок ремонта сосудов указан в приложении 15.
Suggestion to the documentListen to audioGet a link from a document element
Глава VI. Дополнительные требования к цистернам и бочкам для перевозки сжиженных газов
Suggestion to the documentListen to audioGet a link from a document element
39. Цистерны и бочки для сжиженных газов, за исключением криогенных жидкостей, должны быть рассчитаны на давление, которое может возникнуть в них при температуре 50° С.
Suggestion to the documentListen to audioGet a link from a document element
Цистерны для сжиженного кислорода и других криогенных жидкостей должны быть рассчитаны на давление, при котором должно производиться их опорожнение.
Suggestion to the documentListen to audioGet a link from a document element
Расчет цистерн должен быть выполнен с учетом напряжений, вызванных динамической нагрузкой при их транспортировке.
Suggestion to the documentListen to audioGet a link from a document element
40. Цистерны, наполняемые жидким аммиаком температурой, не превышающей в момент окончания наполнения минус 25° С, могут иметь термоизоляцию или теневую защиту.
Suggestion to the documentListen to audioGet a link from a document element
Термоизоляционный кожух цистерны для криогенных жидкостей должен быть снабжен разрывной мембраной.
Suggestion to the documentListen to audioGet a link from a document element
41. Остальные требования к цистернам и бочкам изложены в приложении 16.
Suggestion to the documentListen to audioGet a link from a document element
Глава VII. Дополнительные требования к баллонам
Suggestion to the documentListen to audioGet a link from a document element
§ 1. Общие требования
Suggestion to the documentListen to audioGet a link from a document element
42. Баллоны должны иметь вентили, плотно ввернутые в отверстия горловины или в расходно-наполнительные штуцера у специальных баллонов, не имеющих горловины.
Suggestion to the documentListen to audioGet a link from a document element
43. Баллоны для сжатых, сжиженных и растворенных газов вместимостью более 100 литров должны быть снабжены паспортом по форме приложения 3.
Suggestion to the documentListen to audioGet a link from a document element
44. На баллоны вместимостью более 100 литров должны устанавливаться предохранительные клапаны. При групповой установке баллонов допускается установка предохранительного клапана на всю группу баллонов.
Suggestion to the documentListen to audioGet a link from a document element
45. Остальные требования к баллонам изложены в приложении 17.
Suggestion to the documentListen to audioGet a link from a document element
§ 2. Освидетельствование баллонов
Suggestion to the documentListen to audioGet a link from a document element
46. Требования к освидетельствованию баллонов изложены в приложении 18.
Suggestion to the documentListen to audioGet a link from a document element
§ 3. Эксплуатация баллонов
Suggestion to the documentListen to audioGet a link from a document element
47. Эксплуатация, хранение и транспортировка баллонов должны производиться в соответствии с требованиями инструкции, утвержденной в установленном порядке.
Suggestion to the documentListen to audioGet a link from a document element
48. Баллоны с газами могут храниться как в специальных помещениях, так и на открытом воздухе в специально отведенных местах, где они должны быть защищены от атмосферных осадков и солнечных лучей.
Suggestion to the documentListen to audioGet a link from a document element
Складское хранение в одном помещении баллонов с кислородом и горючими газами запрещается.
Suggestion to the documentListen to audioGet a link from a document element
49. Баллоны с газом, устанавливаемые в помещениях, должны находиться на расстоянии не менее 1 m от радиаторов отопления и других отопительных приборов и печей и не менее 5 m от источников тепла с открытым огнем.
Suggestion to the documentListen to audioGet a link from a document element
50. При эксплуатации баллонов находящийся в них газ запрещается расходовать полностью. Остаточное давление газа в баллоне должно быть не менее 0,05 МРа (0,5 kgf/cm2).
Suggestion to the documentListen to audioGet a link from a document element
51. Остальные требования по эксплуатации баллонов изложены в приложении 19.
Suggestion to the documentListen to audioGet a link from a document element
Глава VIII. Заключительное положение
Suggestion to the documentListen to audioGet a link from a document element
52. Настоящие Правила согласованы с Министерством внутренних дел Республики Узбекистан, Центральным Советом профсоюза работников топливно-энергетического комплекса, химической промышленности и геологии Узбекистана, Агентством по стандартизации, метрологии и сертификации «Узстандарт» и Государственно-акционерной компанией «Узкимёсаноат».
Suggestion to the documentListen to audioGet a link from a document element
Министр внутренних дел Республики Узбекистан Б. МАТЛЮБОВ
Suggestion to the documentListen to audioGet a link from a document element
Председатель Центрального Совета профсоюза работников топливно-энергетического комплекса, химической промышленности и геологии Узбекистана Г. ХАКИМОВА
Suggestion to the documentListen to audioGet a link from a document element
Генеральный директор агентства «Узстандарт» А. АБДУВАЛИЕВ
Suggestion to the documentListen to audioGet a link from a document element
Председатель правление ГАК «Узкимёсаноат» Х. ШЕРМАТОВ
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
ПРИЛОЖЕНИЕ 1
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
Suggestion to the documentListen to audioGet a link from a document element
Требования к материалам сосудов
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
1. Материалы, применяемые для изготовления сосудов, должны обеспечивать их надежную работу в течение расчетного срока службы с учетом заданных условий эксплуатации (расчетное давление, минимальная отрицательная и максимальная расчетная температура), состава и характера среды (коррозионная активность, взрывоопасность, токсичность и др.) и влияния температуры окружающего воздуха.
Suggestion to the documentListen to audioGet a link from a document element
2. Для изготовления, монтажа и ремонта сосудов и их элементов должны применяться основные материалы, приведенные в приложении 5.
Suggestion to the documentListen to audioGet a link from a document element
3. При выборе материалов для сосудов, предназначенных для установки на открытой площадке или в неотапливаемых помещениях, должна учитываться абсолютная минимальная температура наружного воздуха для данного района по КМК 2.01.01 в случае, если температура стенки находящегося под давлением сосуда может стать отрицательной от воздействия окружающего воздуха.
Suggestion to the documentListen to audioGet a link from a document element
4. Присадочные материалы, применяемые при изготовлении сосудов и их элементов, должны удовлетворять требованиям соответствующих стандартов или технических условий.
Suggestion to the documentListen to audioGet a link from a document element
Использование присадочных материалов конкретных марок, а также флюсов и защитных газов должно производиться в соответствии с техническими условиями на изготовление данного сосуда и инструкцией по сварке.
Suggestion to the documentListen to audioGet a link from a document element
5. Применение электросварных труб с продольным или спиральным швом допускается по стандартам или техническим условиям, при условии контроля шва по всей длине радиографией, ультразвуковой или другой равноценной им дефектоскопией.
Suggestion to the documentListen to audioGet a link from a document element
Каждая бесшовная или сварная труба должна проходить гидравлическое испытание. Величина пробного давления при гидроиспытании должна быть указана в НТД на трубы. Допускается не производить гидравлическое испытание бесшовных труб, если они подвергаются по всей поверхности контролю физическими методами (радиографией, ультразвуковым или им равноценным).
Suggestion to the documentListen to audioGet a link from a document element
6. Плакированные и наплавленные листы и поковки с наплавкой должны подвергаться ультразвуковому контролю или контролю другими методами, обеспечивающими выявление отслоений плакирующего (наплавленного) слоя от основного слоя металла, а также несплошностей и расслоений металла поковок. При этом объем оценки качества устанавливается стандартами или техническими условиями на плакированные или наплавленные листы и поковки, согласованными со специализированной организацией. Биметаллические листы толщиной более 25 mm, предназначенные для изготовления сосудов, работающих под давлением свыше 4 МРа (40 kgf/cm2), должны подвергаться полному контролю ультразвуковой дефектоскопией или другими равноценными методами.
Suggestion to the documentListen to audioGet a link from a document element
7. Углеродистая и низколегированная листовая сталь толщиной более 60 mm, предназначенная для изготовления сосудов, работающих под давлением свыше 10 МРа (100 kgf/cm2), должна подвергаться полистному контролю ультразвуковым или другим равноценным методом дефектоскопии. Методы и нормы контроля должны соответствовать классу 1 по ГОСТ 22727.
Suggestion to the documentListen to audioGet a link from a document element
8. Поковки из углеродистых, низколегированных и легированных сталей, предназначенные для работы под давлением свыше 6,3 МРа (63 kgf/cm2) и имеющие один из габаритных размеров более 200 mm и толщину более 50 mm, должны подвергаться поштучному контролю ультразвуковым или другим равноценным методом.
Suggestion to the documentListen to audioGet a link from a document element
Дефектоскопии должно подвергаться не менее 50% объема контролируемой поковки. Методика и нормы контроля должны соответствовать НТД.
Suggestion to the documentListen to audioGet a link from a document element
9. Гайки и шпильки (болты) должны изготовляться из сталей разных марок, а при изготовлении из сталей одной марки — с разной твердостью. При этом твердость гайки должна быть ниже твердости шпильки (болта). Длина шпилек (болтов) должна обеспечивать превышение резьбовой части над гайкой на величину, указанную в НТД.
Suggestion to the documentListen to audioGet a link from a document element
10. Материал шпилек (болтов) должен выбираться с коэффициентом линейного расширения, близким по значениям коэффициенту линейного расширения материала фланца. Разница в значениях коэффициента линейного расширения не должна превышать 10%. Применение сталей с различными коэффициентами линейного расширения (более 10%) допускается в случаях, обоснованных расчетом на прочность.
Suggestion to the documentListen to audioGet a link from a document element
11. Допускается применять гайки из сталей перлитного класса на шпильках (болтах), изготовленных из аустенитной стали, если это предусмотрено НТД.
Suggestion to the documentListen to audioGet a link from a document element
12. В случае изготовления крепежных деталей холодным деформированием они должны подвергаться термической обработке — отпуску.
Suggestion to the documentListen to audioGet a link from a document element
13. Отливки стальные должны применяться в термообработанном состоянии. Проверка механических свойств отливок проводится после термообработки.
Suggestion to the documentListen to audioGet a link from a document element
14. Неметаллические материалы, применяемые для изготовления сосудов, должны быть совместимы с рабочей средой в части коррозионной стойкости и нерастворимости (изменении свойств) в рабочем диапазоне температур. Среда, для которой предназначен сосуд, должна быть указана в паспорте на сосуд.
Suggestion to the documentListen to audioGet a link from a document element
15. Для металлопластиковых сосудов материал герметизирующего слоя (лейнера) выбирается таким образом, чтобы при испытании сосуда пробным давлением в материале отсутствовали пластические деформации. Методики расчета напряженно-деформированного состояния сосуда и экспериментального определения остаточных деформаций согласовываются со специализированной организацией.
Suggestion to the documentListen to audioGet a link from a document element
16. Материалы наполнителя и связующего, применяемые для изготовления сосуда, должны иметь гарантированные сроки использования, которые указываются в сертификате на эти материалы.
Suggestion to the documentListen to audioGet a link from a document element
17. Чугунные отливки из высокопрочного чугуна следует применять термически обработанными.
Suggestion to the documentListen to audioGet a link from a document element
18. Необходимость термической обработки резьбы, изготовленной методом накатки, регламентируется нормативно-технической документацией.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
ПРИЛОЖЕНИЕ 2
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
(Образец)
Suggestion to the documentListen to audioGet a link from a document element
ПАСПОРТ
Suggestion to the documentListen to audioGet a link from a document element
сосуда, работающего под давлением
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
При передаче сосуда другому владельцу вместе с сосудом передается паспорт
Suggestion to the documentListen to audioGet a link from a document element

Содержание паспорта

‎‎Наименование раздела (таблицы) и приложения

Количество
‎листов‎

Удостоверение о качестве изготовления сосуда‎‎
Техническая характеристика и параметры‎‎
Сведения об основных частях сосуда‎‎
Данные о штуцерах, фланцах, крышках и крепежных изделиях‎‎
Данные о предохранительных устройствах, основной арматуре, контрольно-измерительных приборах, приборах безопасности‎‎‎
Данные об основных материалах, применяемых при изготовлении сосуда‎‎‎
Карта измерений корпуса сосуда‎‎‎
Результаты испытаний и исследований сварных соединений‎‎‎
Данные о неразрушающем контроле сварных соединений‎‎
Данные о других испытаниях и исследованиях‎‎‎
Данные о термообработке‎‎‎
Данные о гидравлическом (пневматическом) испытании‎‎‎
Сведения о местонахождении сосуда‎‎‎
Сведения об установленной арматуре‎‎
Другие данные об установке сосуда
Сведения о замене и ремонте основных элементов сосуда и арматуры‎‎‎
Регистрации сосуда‎‎
Приложения‎‎‎
Чертежи сосуда с указанием основных размеров‎‎‎
Расчет на прочность сосуда‎‎‎
Руководство по эксплуатации‎‎‎
Регламент проведения в зимнее время пуска (остановки) сосуда‎‎

Удостоверение о качестве изготовления сосуда‎‎

‎‎___________________________________________________________________________

(наименование сосуда)‎

заводской № ___________, изделие № _______________ изготовлен‎‎ ________________

(дата изготовления)‎

___________________________________________________________________________

(наименование и адрес изготовителя)

Suggestion to the documentListen to audioGet a link from a document element
1. Техническая характеристика и параметры
Suggestion to the documentListen to audioGet a link from a document element
Наименование частей сосуда‎‎
Рабочее давление, МРа (kgf/cm2)‎‎
Расчетное давление, МРа (kgf/cm2)‎‎
Пробное давление испытания, МРа (kgf/cm2)‎ гидравлического‎
пневматического‎
‎‎Рабочая температура среды, ° С
Расчетная температура стенки, ° С‎‎
Минимально допустимая отрицательная температура стенки, ° С‎‎
‎‎Наименование рабочей среды
Характеристика рабочей среды‎‏
Класс опасности‎
Взрывоопасность‎
Пожароопасность‎
‎‎Прибавка для компенсации коррозии (эрозии), mm‎
Вместимость, m3‎‎‎
Масса пустого сосуда *, kg‎‎‎
Максимальная масса заливаемой среды *, kg‎‎‎
Расчетный срок службы сосуда, лет
‎‎______________________________
Suggestion to the documentListen to audioGet a link from a document element
* Для сосудов со сжиженными газами.
Suggestion to the documentListen to audioGet a link from a document element
2. Сведения об основных частях сосуда
Suggestion to the documentListen to audioGet a link from a document element

Наименование частей
‎сосуда (обечайка, днище, решетка, трубы, рубашка), № позиции‎‏

Количество, шт.‎‏

Размеры, mm

Основной металл‎‎

Данные о сварке (пайке)‎‎

диаметр (внутренний или наружный)

толщина стенки‎

длина (высота)‎

марка‎

ГОСТ (ТУ)‎

способ выполнения соединения (сварка, пайка)‎

вид сварки (пайки)‎

электроды, сварочная проволока, припой (тип, марка, ГОСТ или ТУ)‎

1‎

2‎

3‎

4‎

5‎

6‎

7‎

8‎

9‎

10‎

Suggestion to the documentListen to audioGet a link from a document element
3. Данные о штуцерах, фланцах, крышках и крепежных изделиях
Suggestion to the documentListen to audioGet a link from a document element

Наименование‎‏

‎‏Количество, шт.

‎‏Размеры (mm) и номер позиции по чертежу

Материал‎‎

Марка‎

ГОСТ (ТУ)‎

1‎

2‎

3‎

4‎

5‎

Suggestion to the documentListen to audioGet a link from a document element
4. Данные о предохранительных устройствах, основной арматуре, контрольно-измерительных приборах, приборах безопасности
Suggestion to the documentListen to audioGet a link from a document element

‎‏Наименование

‎‏Количество, шт.

‎‏Место установки

Условный проход, mm

Условное давление, МРа (kgf/cm2)‎

Материал корпуса‎‎

Марка‎

ГОСТ‎

1‎

2‎

3‎

4‎

5‎

6‎

7‎

Suggestion to the documentListen to audioGet a link from a document element
5. Данные об основных материалах, применяемых при изготовлении сосуда
Suggestion to the documentListen to audioGet a link from a document element
‎‎Начало таблицы


‎позиции
‎по чертежу‎‏

Наименование
‎элемента‎ ‎‏

‎‎Материал

марка‎

стандарт (ТУ)‎

номер плавки (партии)‎

номер и дата
‎сертификата (протокола)‎

1‎

2‎

3‎

4‎

5‎

6‎

‎‎Продолжение таблицы
Suggestion to the documentListen to audioGet a link from a document element

Данные механических, испытаний по сертификату или протоколу заводских испытаний‎‎

При Т = 20° С‎‎

При Т< 0о С‎‎

предел текучести и Re, МРа (kgf/cm2)

‎‏временное сопротивление (предел прочности) МРа (kgf/cm2)

относительное ‎‏удлинение А5, %

относительное сужение Ψ,
‎№‎‏

Ударная вязкость

ударная вязкость J/cm2
‎(kgf-m/cm2)

температура, ° C‎‏‎

тип образца‎‏

до старения, J/cm2
(kgf-m/cm2) ‎

после старения J/cm2
‎(kgf-m/cm2)‎

тип образца‎

7‎

8‎

9‎

10‎

11‎

12‎

13‎

14

15

16‎

Окончание таблицы
Suggestion to the documentListen to audioGet a link from a document element

Дополнительные данные (ультразвуковой контроль, испытания на твердость, состояние исходной термообработки и др.)‎‏

Химический состав по сертификату или протоколу заводских исследований‎‎

С‎

Mn‎

Si‎

Сг‎

Ni‎

Mo‎

С‎u

Ti‎

V‎

S‎

Р‎

прочие
‎элементы‎

17‎

18‎

19‎

20‎

21‎

22‎

23‎

24‎

25‎

26‎

27‎

28‎

29‎

Suggestion to the documentListen to audioGet a link from a document element
Примечание: при отсутствии документов, характеризующих материал, необходимо характеристики определить экспериментально в ходе механических испытаний и испытаний на химический состав, или сведения о результатах механических испытаний указываются из сертификатов изготовителя металлопродукции, а в случае отсутствия сертификатов — из протоколов заводских испытаний изготовителя сосуда.
Suggestion to the documentListen to audioGet a link from a document element
Для сосудов, закупленных за границей, приводятся выписки из сертификатов фирм-изготовителей металлопродукции и указываются отечественные аналоги иностранных марок сталей.
Suggestion to the documentListen to audioGet a link from a document element
6. Карта измерений корпуса сосуда
Suggestion to the documentListen to audioGet a link from a document element
Левая часть таблицы

‎‏‎‏Наименование элемента‎

Номер эскиза‎‏‎

Номер сечения‎‏

Диаметр, mm‎‎

номинальный наружный
‎или внутренний

Отклонение‎‎

допускаемое‎

измеренное‎

1‎

2‎

3‎

4‎

5‎

6‎

Правая часть таблицы
Suggestion to the documentListen to audioGet a link from a document element

Овальность, %‎‎

Отклонение от прямолинейности, mm‎‎

Смещение кромок сварных стыковых соединений, mm‎‎

допускаемая‎‏

измеренная‎

‎‏допускаемое

‎‏измеренное‎

кольцевых‎‎

продольных‎‎

допускаемое‎

измерение‎

допускаемое‎

измерение‎

7‎

8‎

9‎

10‎

11‎

12‎

13‎

14‎

Suggestion to the documentListen to audioGet a link from a document element
7. Результаты испытаний и исследований сварных соединений
Suggestion to the documentListen to audioGet a link from a document element
Начало таблицы‎
Наименование элемента и номер чертежа (эскиза) с указанием
‎соединения, для которого изготовлялись контрольные соединения‎

Документ о проведении испытаний (номер и дата)‎

1‎

2‎

Продолжение таблицы‎
Suggestion to the documentListen to audioGet a link from a document element

Механические испытания‎‎

Сварное соединение‎‎

Металл шва‎‎

Зона термического влияния (околошовная зона)‎‎

‎‏Оценка
‎‏

Временное сопротивление
‎Rm, MPa
‎kgf/cm2)

ударная вязкость‎‎

диаметр правки и угол изгиба‎‏

временное сопротивление
‎Rm, MPa
‎kgf/cm2)

относительное удлинение, А5, %‎‏

твердость, НВ‎‏

ударная вязкость‎‎

твердость, НВ

величина, J/cm2
kgfm/cm2)

температура, ° С

тип образца‎

величина, J/cm2
‎(kgf-m/cm2)‎

температура, ° С‎

тип образца‎

3‎

4‎

5‎

6‎

7‎

8‎

9‎

10‎

11‎

12‎

13‎

14‎

15‎

‎‎Окончание таблицы
Suggestion to the documentListen to audioGet a link from a document element

Металлографические исследования‎‎

Клеймо сварщика‎‏

Номер и дата документа макро- или микроисследования‎

Оценка‎

16‎

17‎

18‎

Suggestion to the documentListen to audioGet a link from a document element
8. Данные о неразрушающем контроле сварных соединений
Suggestion to the documentListen to audioGet a link from a document element

Обозначение
‎сварного шва‎

Номер и дата документа
‎о проведении контроля‎

Метод контроля‎

Объем контроля, %‎

Описание дефектов‎

Оценка‎

1‎

2‎

3‎

4‎

5‎

6‎

Suggestion to the documentListen to audioGet a link from a document element
9. Данные о других испытаниях и исследованиях
Suggestion to the documentListen to audioGet a link from a document element
10. Данные о термообработке
Suggestion to the documentListen to audioGet a link from a document element

Наименование
‎элемента

Номер и дата
‎документа

Вид
‎термообработки

Температура
‎термообработки, ° С

Скорость, ° C/h‎‎

Продолжительность‎‏

Способ охлаждения
‎выдержки, h

нагрева‎

охлаждения‎

1‎

2‎

3‎

4‎

5‎

6‎

7‎

8‎

Suggestion to the documentListen to audioGet a link from a document element
11. Данные о гидравлическом (пневматическом) испытании
Suggestion to the documentListen to audioGet a link from a document element
‎‎Сосуд успешно прошел следующие испытания:

Вид и условия испытания‎‎

Испытываемая часть сосуда‎‎

‎‏‎‏Гидравлическое
‎испытание
Пробное давление, МРа (kgf/cm2)‎
Испытательная среда‎
Температура испытательной среды, ° С‎
Продолжительность выдержки, h (min)‎
‎‏Пневматическое
‎испытание
Пробное давление, МРа (kgf/cm2)‎
Продолжительность выдержки, h (min)‎
Положение сосуд при испытании*

горизонтальное‎

вертикальное‎

__________________________________
Suggestion to the documentListen to audioGet a link from a document element
* В нужной графе указать «Да»
Suggestion to the documentListen to audioGet a link from a document element
12. Сведения о местонахождении сосуда
Suggestion to the documentListen to audioGet a link from a document element

Наименование предприятия-владельца‎

Местонахождение сосуда‎

Дата установки‎

1‎

2‎

3‎

Suggestion to the documentListen to audioGet a link from a document element
13. Сведения об установленной арматуре
Suggestion to the documentListen to audioGet a link from a document element

Дата‎

Наименование‎

Количество,
‎шт.‎

Условный
‎проход,
‎mm‎

Условное
‎давление,
‎МРа
‎(kgf/cm2)‎

Материал
‎(марка,
‎ГОСТ или
‎ТУ)

Место
‎установки‎

Подпись лица,
‎ответственного
‎за исправное
‎состояние и
‎безопасное
‎действие сосуда‎

1‎

2‎

3‎

4‎

5‎

6‎

7‎

8‎

Suggestion to the documentListen to audioGet a link from a document element
14. Другие данные об установке сосуда
Suggestion to the documentListen to audioGet a link from a document element
а) коррозионность среды ______________________________________________________‎
б) противокоррозионное покрытие______________________________________________‎
в) тепловая изоляция _________________________________________________________‎
г) футеровка _________________________________________________________________‎
д) схема подключения сосуда в установку (линию) ________________________________‎
Suggestion to the documentListen to audioGet a link from a document element
15. Сведения о замене и ремонте основных элементов сосуда и арматуры
Suggestion to the documentListen to audioGet a link from a document element

Освидетельствование‎‎

Разрешенное давление,
‎МРа (kgf/cm2)‎‏

Срок следующего
‎освидетельствования

дата‎

результаты‎

1‎

2‎

3‎

4‎

Suggestion to the documentListen to audioGet a link from a document element
Примечание:
Suggestion to the documentListen to audioGet a link from a document element
К паспорту должны быть приложены:
Suggestion to the documentListen to audioGet a link from a document element
чертежи сосуда с указанием основных размеров;
Suggestion to the documentListen to audioGet a link from a document element
расчет на прочность;
Suggestion to the documentListen to audioGet a link from a document element
руководство по эксплуатации, включая регламент проведения в зимнее время пуска (остановки) сосуда.
Suggestion to the documentListen to audioGet a link from a document element
При необходимости могут быть дополнительно приложены другие документы (например, сводный лист заводских изменений, комплектовочная ведомость, спецификация с указанием основных размеров сборочных единиц и т. п.).
Suggestion to the documentListen to audioGet a link from a document element
I. Инструкция о порядке оформления и заполнения паспорта
Suggestion to the documentListen to audioGet a link from a document element
§ 1. Общие положения
Suggestion to the documentListen to audioGet a link from a document element
1. Паспорт сосуда должен быть издан типографским способом. Формат паспорта 210 х 297 mm. Обложка паспорта — жесткая. Листы паспорта должны быть выполнены на плотной бумаге одного качества.
Suggestion to the documentListen to audioGet a link from a document element
2. Разделы (таблицы) паспорта должны заполняться черными чернилами (тушью или пастой) чертежным шрифтом с высотой букв и цифр не менее 3,5 mm или машинописным способом. Надписи и знаки должны быть четкими и понятными.
Suggestion to the documentListen to audioGet a link from a document element
3. Изложение содержания разделов (таблиц) паспорта должно быть кратким и четким, исключающим возможность различного толкования.
Suggestion to the documentListen to audioGet a link from a document element
4. Обозначения, определения и термины должны соответствовать установленным в нормативной документации, а при их отсутствии — общепринятым в научно-технической литературе.
Suggestion to the documentListen to audioGet a link from a document element
5. Единицы измерения физических величин следует указывать в системе «SI» и (или) в единицах, допускаемых к применению в соответствии с O'zDSt 8.012:2005.
Suggestion to the documentListen to audioGet a link from a document element
6. Опечатки-описки и графические неточности, допущенные в процессе заполнения паспорта, разрешается исправлять подчисткой или закрашиванием белой краской с нанесением на этом месте исправленного текста (графики). Повреждение листов, помарки или следы не полностью удаленного текста (графики) не допускаются. Правомочность (законность) исправления следует подтвердить надписью «Исправленному верить», заверенной печатью.
Suggestion to the documentListen to audioGet a link from a document element
7. В тексте не допускаются сокращения слов, за исключением установленных правилами орфографии или нормативно-технической документацией.
Suggestion to the documentListen to audioGet a link from a document element
Перед отрицательными значениями величин следует писать слово «минус». Не допускается проставлять математический знак (например, «+», «—», «<», «>», «=» и др.) без цифры, а также математический знак минус («—») перед отрицательным значением величины.
Suggestion to the documentListen to audioGet a link from a document element
8. Все строки и графы разделов (таблиц) должны быть заполнены.
Suggestion to the documentListen to audioGet a link from a document element
Не допускается ставить кавычки вместо повторяющихся цифр, марок сталей, знаков, математических и химических символов.
Suggestion to the documentListen to audioGet a link from a document element
Если в строках или графах разделов (таблиц) не требуется указывать цифровые или иные сведения, то в них ставят прочерк.
Suggestion to the documentListen to audioGet a link from a document element
9. Раздел «Удостоверение о качестве изготовления сосуда», разделы 1 — 12 и приложения заполняются изготовителем сосуда, а разделы 13 — 19 — владельцем сосуда.
Suggestion to the documentListen to audioGet a link from a document element
II. Порядок заполнения разделов паспорта
Suggestion to the documentListen to audioGet a link from a document element
§ 1. Раздел «Содержание паспорта»
Suggestion to the documentListen to audioGet a link from a document element
10. Раздел заполняется после составления и формирования паспорта.
Suggestion to the documentListen to audioGet a link from a document element
11. В графе «Наименование раздела (таблицы) и приложения» перечисляются все разделы паспорта, содержащие сведения о данной конструкции, а также прилагаемые к паспорту документы.
Suggestion to the documentListen to audioGet a link from a document element
12. В графе «Количество листов» указывается общее число листов документа данного наименования. При отсутствии отдельных разделов для конкретного сосуда в данной графе делается запись «Отсутствует».
Suggestion to the documentListen to audioGet a link from a document element
§ 2. Раздел «Удостоверение о качестве изготовления сосуда»
Suggestion to the documentListen to audioGet a link from a document element
13. В строке «заводской №» следует указывать порядковый номер сосуда по системе нумерации изготовителя.
Suggestion to the documentListen to audioGet a link from a document element
§ 3. Раздел «1. Техническая характеристика и параметры»
Suggestion to the documentListen to audioGet a link from a document element
14. В графах заголовка таблицы «Наименование частей сосуда» следует указывать наименование герметично разделенных пространств (частей) сосуда: корпус, рубашка, трубное пространство и т. д.
Suggestion to the documentListen to audioGet a link from a document element
15. В строке «Рабочее давление» указывается рабочее давление, приведенное в конструкторской документации (в чертеже общего вида или в сборочном чертеже), или условное давление для стандартных сосудов. В случае, когда указывается условное давление, необходимо дать сведения о пределах применения сосуда в зависимости от давления и температуры.
Suggestion to the documentListen to audioGet a link from a document element
16. В строке «Расчетное давление» указывается расчетное давление, приведенное в конструкторской документации (в чертеже общего вида или в сборочном чертеже).
Suggestion to the documentListen to audioGet a link from a document element
17. В строке «Пробное давление» указывается давление, при котором проводилось гидравлическое (пневматическое) испытание сосуда. При замене гидравлического (пневматического) испытания другим видом испытания в этой строке делается запись: «См. раздел 9».
Suggestion to the documentListen to audioGet a link from a document element
18. В строках «Рабочая температура среды» и «Расчетная температура стенки» указывается температура, приведенная в конструкторской документации (в чертеже общего вида или в сборочном чертеже).
Suggestion to the documentListen to audioGet a link from a document element
19. В строке «Минимально допустимая отрицательная температура стенки» для сосудов, устанавливаемых на открытой площадке или в неотапливаемом помещении, следует указывать одну из температур:
Suggestion to the documentListen to audioGet a link from a document element
абсолютную минимальную температуру наружного воздуха района установки сосуда, если температура стенки может стать отрицательной от воздействия окружающего воздуха, когда сосуд находится под давлением;
Suggestion to the documentListen to audioGet a link from a document element
отрицательную температуру стенки сосуда, находящегося под давлением, если она ниже абсолютно минимальной температуры наружного воздуха района установки сосуда;
Suggestion to the documentListen to audioGet a link from a document element
среднюю температуру наружного воздуха наиболее холодной пятидневки района установки сосуда, если температура стенки всегда положительная, когда сосуд находится под давлением.
Suggestion to the documentListen to audioGet a link from a document element
Для сосудов, устанавливаемых в отапливаемом помещении, строка «Минимально допустимая отрицательная температура стенки» не заполняется.
Suggestion to the documentListen to audioGet a link from a document element
20. Строка «Наименование рабочей среды» заполняется в соответствии с конструкторской документацией (чертежом общего вида или сборочным чертежом), а при отсутствии сведений о среде в чертеже данная строка заполняется владельцем сосуда.
Suggestion to the documentListen to audioGet a link from a document element
21. В строке «Характеристика рабочей среды» следует указывать класс опасности по ГОСТ 12.1.007, взрывоопасность («Да» или «Нет»), пожароопасность («Да» или «Нет») среды.
Suggestion to the documentListen to audioGet a link from a document element
22. Строка «Прибавка для компенсации коррозии (эрозии)» заполняется в соответствии с технической характеристикой сборочного чертежа.
Suggestion to the documentListen to audioGet a link from a document element
23. В строке «Вместимость» указывается номинальный объем рабочего пространства (частей) сосуда. Вместимость указывается при необходимости, например, для емкостей, реакторов.
Suggestion to the documentListen to audioGet a link from a document element
24. В строках «Масса пустого сосуда» и «Максимальная масса заливаемой среды» указываются сведения только для сосудов со сжиженными газами, степень заполнения которых средой устанавливается взвешиванием или другим надежным способом контроля.
Suggestion to the documentListen to audioGet a link from a document element
25. В строке «Расчетный срок службы сосуда» указывается расчетный (назначенный) срок службы сосуда согласно сведениям организации — проектировщика сосуда.
Suggestion to the documentListen to audioGet a link from a document element
§ 4. Раздел «2. Сведения об основных частях сосуда»
Suggestion to the documentListen to audioGet a link from a document element
26. Графа «Наименование частей сосуда» заполняется по сборочному чертежу.
Suggestion to the documentListen to audioGet a link from a document element
27. В графе «Количество» указывается общее число однотипных частей сосуда.
Suggestion to the documentListen to audioGet a link from a document element
28. В графе «Размеры» указываются номинальные размеры (диаметр, толщина стенки, длина или высота) частей сосуда после изготовления.
Suggestion to the documentListen to audioGet a link from a document element
29. В графе «Основной металл» указываются марка стали и номер стандарта (ТУ) на химический состав металла.
Suggestion to the documentListen to audioGet a link from a document element
30. В графе «Данные о сварке (пайке)» указываются способ выполнения соединения (сварка или пайка), вид сварки (автоматическая, ручная и т. д.), марка и стандарт (ТУ) присадочных материалов.
Suggestion to the documentListen to audioGet a link from a document element
§ 5. Раздел «3. Данные о штуцерах, фланцах, крышках и крепежных изделиях»
Suggestion to the documentListen to audioGet a link from a document element
31. В графе «Наименование» указывается обозначение штуцера и перечисляются все детали, входящие в данный узел (патрубок, фланец, крышка, укрепляющее кольцо, прокладка, крепок), а также обозначение фланца и крышки сосуда.
Suggestion to the documentListen to audioGet a link from a document element
32. В графе «Количество» указывается общее число однотипных деталей.
Suggestion to the documentListen to audioGet a link from a document element
33. В графе «Размеры» следует указывать:
Suggestion to the documentListen to audioGet a link from a document element
для патрубка — наружный диаметр и толщину стенки;
Suggestion to the documentListen to audioGet a link from a document element
для фланца — номер по спецификации или обозначение по стандарту и номер стандарта;
Suggestion to the documentListen to audioGet a link from a document element
для крышки — номер по спецификации или обозначение по стандарту и номер стандарта, или наружный диаметр и толщину;
Suggestion to the documentListen to audioGet a link from a document element
для укрепляющего кольца — наружный диаметр и толщину или номер по спецификации;
Suggestion to the documentListen to audioGet a link from a document element
для прокладки — наружный диаметр и толщину или номер по спецификации, или номер стандарта;
Suggestion to the documentListen to audioGet a link from a document element
для крепежа — номинальный диаметр резьбы.
Suggestion to the documentListen to audioGet a link from a document element
34. В графе «Материал» указывается марка стали и номер стандарта (ТУ) на химический состав и технические требования.
Suggestion to the documentListen to audioGet a link from a document element
§ 6. Раздел «4. Данные о предохранительных устройствах, основной арматуре, контрольно-измерительных приборах, приборах безопасности»
Suggestion to the documentListen to audioGet a link from a document element
35. Раздел заполняется изготовителем сосуда только в случае поставки предохранительных устройств, арматуры и приборов вместе с сосудом, в противном случае изготовитель делает запись «В объем поставки не входит».
Suggestion to the documentListen to audioGet a link from a document element
36. В графе «Наименование» указываются:
Suggestion to the documentListen to audioGet a link from a document element
для предохранительного клапана — наименование или условное обозначение по паспорту:
Suggestion to the documentListen to audioGet a link from a document element
для мембранного предохранительного устройства — наименование или тип по паспорту;
Suggestion to the documentListen to audioGet a link from a document element
для запорной и запорно-регулирующей арматуры, а также приборов для измерения давления, температуры, указателей уровня жидкости и т. п. — наименование или условное обозначение по нормативной документации (ТУ).
Suggestion to the documentListen to audioGet a link from a document element
При установке звуковых, световых или других сигнализаторов и блокировок следует указать подробную их характеристику.
Suggestion to the documentListen to audioGet a link from a document element
37. В графе «Количество» указывается общее число устройств, арматуры, приборов одного типа.
Suggestion to the documentListen to audioGet a link from a document element
38. В графе «Место установки» указывается наименование сборочной единицы, на которой устанавливаются устройство, арматура или приборы.
Suggestion to the documentListen to audioGet a link from a document element
39. В графе «Условный проход» для мембранных предохранительных устройств указывается условный диаметр мембраны.
Suggestion to the documentListen to audioGet a link from a document element
40. В графе «Условное давление» для мембранных предохранительных устройств указывается минимальное и максимальное давление срабатывания.
Suggestion to the documentListen to audioGet a link from a document element
41. В графе «Материал корпуса» указываются марка стали и номер стандарта на химический состав и технические требования.
Suggestion to the documentListen to audioGet a link from a document element
§ 7. Раздел «5. Данные об основных материалах, применяемых при изготовлении сосуда»
Suggestion to the documentListen to audioGet a link from a document element
42. В графе «Наименование элемента» указывается наименование элементов, которые находятся под давлением (обечайка, днище, крышка, трубная решетка, рубашка, штуцера, фланцы и т. д.).
Suggestion to the documentListen to audioGet a link from a document element
43. В графе «Материал» указываются марка материала, номер стандарта (ТУ) на химический состав и технические требования, номер плавки (партии) из сертификата на материал, номер и дата сертификата изготовителя металлопродукции или протокола или, в случае отсутствия сертификата, номер и дата протокола заводских испытаний изготовителя сосуда.
Suggestion to the documentListen to audioGet a link from a document element
44. В остальных графах указываются данные из сертификатов изготовителя металлопродукции, а в случае отсутствия сертификатов — данные из протоколов заводских испытаний изготовителя сосуда.
Suggestion to the documentListen to audioGet a link from a document element
§ 8. Раздел «6. Карта измерений корпуса сосуда»
Suggestion to the documentListen to audioGet a link from a document element
45. В графе «Наименование элемента» указываются элементы сосуда, на которых проводятся соответствующие измерения согласно требованиям нормативно-технической документации.
Suggestion to the documentListen to audioGet a link from a document element
46. В графе «Номер эскиза» указывается соответствующий номер эскиза, прилагаемого изготовителем сосуда к настоящему разделу паспорта. Эскиз может быть выполнен по примеру эскиза № 1.
Suggestion to the documentListen to audioGet a link from a document element
47. В графе «Номер сечения» указывается обозначение сечения элемента согласно прилагаемому эскизу.
Suggestion to the documentListen to audioGet a link from a document element
48. В графе «Диаметр» указываются:
Suggestion to the documentListen to audioGet a link from a document element
номинальный внутренний или наружный диаметр согласно чертежу общего вида или сборочному чертежу;
Suggestion to the documentListen to audioGet a link from a document element
допускаемое отклонение диаметра согласно требованиям нормативно-технической документами;
Suggestion to the documentListen to audioGet a link from a document element
фактические отклонения диаметра, измеренные в трех сечениях (по торцам, на расстоянии не более 100 mm от торца, и в середине элемента).
Suggestion to the documentListen to audioGet a link from a document element
49. В графах «Овальность» и «Отклонение от прямолинейности» указываются:
Suggestion to the documentListen to audioGet a link from a document element
фактические величины относительной овальности и отклонения от прямолинейности.
Suggestion to the documentListen to audioGet a link from a document element
50. Число сечений, в которых проводится замер данных параметров, устанавливается ОТК изготовителя в зависимости от конструкции, габаритов, результатов внешнего осмотра сосуда.
Suggestion to the documentListen to audioGet a link from a document element
§ 9. Раздел «7. Результаты испытаний и исследований сварных соединений»
Suggestion to the documentListen to audioGet a link from a document element
51. В графе «Наименование элемента...» указывается наименование детали или сборочной единицы с номерами (обозначениями) сварных швов одного типа, для которых изготовляется контрольное сварное соединение.
Suggestion to the documentListen to audioGet a link from a document element
Наименование детали или сборочной единицы с указанием номера (обозначения) сварного шва должно соответствовать схеме контроля сварных швов, входящей в состав проекта со суда, или эскизу, прилагаемому изготовителем сосуда к настоящему разделу паспорта, на котором указаны тип сварных швов, их число и расположение. Эскиз может быть выполнен по примеру эскиза № 2.
Suggestion to the documentListen to audioGet a link from a document element
52. В графе «Документ о проведении испытания» указываются наименование, номер и дата документа о проведении испытания.
Suggestion to the documentListen to audioGet a link from a document element
53. В графе «Механические испытания» для сварного соединения указываются:
Suggestion to the documentListen to audioGet a link from a document element
временное сопротивление (предел прочности) сварного соединения при температуре 20° С;
Suggestion to the documentListen to audioGet a link from a document element
величина ударной вязкости, температура испытания и тип образца;
Suggestion to the documentListen to audioGet a link from a document element
диаметр оправки и угол загиба при испытании на изгиб при температуре 20° С.
Suggestion to the documentListen to audioGet a link from a document element
Графа «Механические испытания» для металла шва и зоны термического влияния заполняются в случаях, оговоренных в технической документации.
Suggestion to the documentListen to audioGet a link from a document element
В графе «Механические испытания» для металла шва указываются:
Suggestion to the documentListen to audioGet a link from a document element
временное сопротивление (предел прочности) при температуре 20° С;
Suggestion to the documentListen to audioGet a link from a document element
относительное удлинение при разрыве;
Suggestion to the documentListen to audioGet a link from a document element
твердость.
Suggestion to the documentListen to audioGet a link from a document element
В графе «Механические испытания» для зоны термического влияния (околошовная зона), в которой проявляется температурно-деформационное влияние сварки, указываются величина ударной вязкости, температура испытания, тип образца и твердость по Бринеллю.
Suggestion to the documentListen to audioGet a link from a document element
В графе «Оценка» указываются оценка результатов механических испытаний и ссылка: нормативно-технический документ (например, «Соответствует правилам Государственной инспекции «Саноатгеоконтехназорат»).
Suggestion to the documentListen to audioGet a link from a document element
54. В графе «Металлографические исследования» указываются:
Suggestion to the documentListen to audioGet a link from a document element
номер и дата документа о проведении макро- и микроисследования;
Suggestion to the documentListen to audioGet a link from a document element
оценка результатов металлографических исследований и ссылка на нормативно-технический документ (например, «Соответствует правилам Государственной инспекции «Саноатгеоконтехназорат»).
Suggestion to the documentListen to audioGet a link from a document element
55. графе «Клеймо сварщика» указывается клеймо сварщика, выполнявшего сварные швы элемента и контрольные сварные соединения.
Suggestion to the documentListen to audioGet a link from a document element
Если сварные швы элемента выполнялись несколькими сварщиками, то следует указать на всех этих сварщиков.
Suggestion to the documentListen to audioGet a link from a document element
§ 10. Раздел «8. Данные о неразрушающем контроле сварных соединений»
Suggestion to the documentListen to audioGet a link from a document element
56. В графе «Обозначение сварного шва» указывается номер или обозначение сварного швов соответствии со схемой контроля сварных швов, входящей в состав проекта или эскизом, прилагаемым изготовителем к настоящему разделу паспорта. Эскиз может быть выполнен по примеру эскиза № 3. Допускается в данной графе указывать наименование сварного узла (например, «корпус», «рубашка», «распредкамера» и т. д.) и соединителя (например, «шов: обечайка + обечайка»; «поперечный шов»; «фланец + днище» и т. д.).
Suggestion to the documentListen to audioGet a link from a document element
57. В графе «Номер и дата документа о проведении контроля» указывается номер и дата документа (протокола, отчета или акта) о проведении неразрушающего контроля.
Suggestion to the documentListen to audioGet a link from a document element
58. В графе «Метод контроля» указывается примененный метод неразрушающего контроля (радиографический, ультразвуковой).
Suggestion to the documentListen to audioGet a link from a document element
59. В графе «Объем контроля» указывается объем проведенного контроля.
Suggestion to the documentListen to audioGet a link from a document element
60. В графе величина «Описание дефектов» указываются выявленные дефекты (характер, число и величина дефектов) или делается запись «Без дефектов».
Suggestion to the documentListen to audioGet a link from a document element
61. В графе «Оценка» указывается оценка результата контроля и ссылка на технический документ (например, «Соответствует правилам Государственной инспекции «Саноатгеоконтехназорат»).
Suggestion to the documentListen to audioGet a link from a document element
§ 11. Раздел «9. Данные о других испытаниях и исследованиях»
Suggestion to the documentListen to audioGet a link from a document element
62. В разделе указываются методы испытаний и исследований, не предусмотренные предыдущими разделами настоящего паспорта (испытание на стойкость против межкристаллитной коррозии, стилоскопирование и др.).
Suggestion to the documentListen to audioGet a link from a document element
§ 12. Раздел «10. Данные о термообработке»
Suggestion to the documentListen to audioGet a link from a document element
63. В графе «Наименование элемента» указывается наименование сборочной единицы. детали или элемента, которые подвергались термообработке.
Suggestion to the documentListen to audioGet a link from a document element
64. В графе «Номер и дата документа» указываются номер и дата документа (протокола акта) о проведении термообработки.
Suggestion to the documentListen to audioGet a link from a document element
65. Раздел может быть заменен диаграммой термообработки, включающей все сведения настоящего раздела.
Suggestion to the documentListen to audioGet a link from a document element
§ 13. Раздел «11. Данные о гидравлическом (пневматическом) испытании»
Suggestion to the documentListen to audioGet a link from a document element
66. Раздел заполняется изготовителем сосуда, если испытание проводилось на предприятии-изготовителе, или организацией, проводившей испытание на месте монтажа (установки).
Suggestion to the documentListen to audioGet a link from a document element
67. В графе «Испытываемая часть сосуда» указывается рабочее пространство (корпус, рубашка, трубное пространство и т. п.), подвергаемое испытанию.
Suggestion to the documentListen to audioGet a link from a document element
68. В графе «Испытательная среда» указывается «Вода» или, если используется другая жидкость, ее наименование.
Suggestion to the documentListen to audioGet a link from a document element
69. В зависимости от положения (горизонтальное или вертикальное) сосуда при испытании в соответствующей графе указать «Да».
Suggestion to the documentListen to audioGet a link from a document element
§ 14. Разделы 13 — 19
Suggestion to the documentListen to audioGet a link from a document element
72. Разделы 13 — 19 заполняются владельцем сосуда.
Suggestion to the documentListen to audioGet a link from a document element
73. Изготовитель сосуда должен предусмотреть в паспорте для раздела 17 не менее двух страниц а для раздела 18 — не менее 10 страниц.
Suggestion to the documentListen to audioGet a link from a document element
§ 15. Приложения
Suggestion to the documentListen to audioGet a link from a document element
74. Чертежи сосуда должны давать возможность проверки расчетом принятых размеров и контроля соответствия сосуда требованиям конструкторской документации.
Suggestion to the documentListen to audioGet a link from a document element
75. Расчет на прочность должен быть выполнен для элементов, работающих под давление расчет на прочность элементов, принятых по стандартам, в которых указаны условия эксплуатации (давление, температура), допускается не прилагать, и в этом случае следует сделать ссылку на соответствующий стандарт. Расчет на малоцикловую усталость выполняется при числе циклов нагружения более 103.
Suggestion to the documentListen to audioGet a link from a document element
76. Руководство по эксплуатации составляется разработчиком сосуда и должна включать регламент проведения в зимнее время пуска (остановки) сосуда, устанавливаемого на открытой площадке или в неотапливаемом помещении.
Suggestion to the documentListen to audioGet a link from a document element
Пример:
Suggestion to the documentListen to audioGet a link from a document element
Эскиз № 1 к разделу «6. Карта измерений корпуса сосуда».
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Эскиз № 2 к разделу «7. Результаты испытаний и исследований сварных соединений»
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
1 — обечайка серединная, контрольная пластина № ___
Suggestion to the documentListen to audioGet a link from a document element
Эскиз № 3 к разделу «8. Данные о неразрушающем контроле сварных соединений»
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Примечание: все участки сварных швов, подвергаемых контролю, в том числе места пересечение швов, должны быть обозначены на схеме.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
ПРИЛОЖЕНИЕ 3
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Требования к конструкции сосудов
Suggestion to the documentListen to audioGet a link from a document element
§ 1. Общие требования
Suggestion to the documentListen to audioGet a link from a document element
1. Конструкция сосудов должна обеспечивать надежность и безопасность эксплуатации в течение расчетного срока службы и предусматривать возможность проведения технического освидетельствования, очистки, промывки, полного опорожнения, продувки, ремонта, эксплуатационного контроля металла и соединений.
Suggestion to the documentListen to audioGet a link from a document element
2. Для каждого сосуда устанавливается и указывается в паспорте расчетный срок службы с учетом условий эксплуатации.
Suggestion to the documentListen to audioGet a link from a document element
3. Устройства, препятствующие наружному и внутреннему осмотрам сосудов (мешалки, змеевики, рубашки, тарелки, перегородки и другие приспособления), должны быть, как правило, съемными.
Suggestion to the documentListen to audioGet a link from a document element
При применении приварных устройств должна быть предусмотрена возможность их удаления для проведения наружного и внутреннего осмотров и последующей установки на место. Порядок съема и установки этих устройств должен быть указан в руководстве по эксплуатации сосуда.
Suggestion to the documentListen to audioGet a link from a document element
4. Если конструкция сосуда не позволяет проведение наружного и внутреннего осмотров или гидравлического испытания, предусмотренных требованиями Правил, разработчиком проекта сосуда в руководстве по эксплуатации указываются методика, периодичность и объем контроля, выполнение которых обеспечит своевременное выявление и устранение дефектов. В случае отсутствия в руководстве таких указаний методика, периодичность и объем контроля определяются специализированной организацией.
Suggestion to the documentListen to audioGet a link from a document element
5. Конструкции внутренних устройств должны обеспечивать удаление из сосуда воздуха при гидравлическом испытании и воды после гидравлического испытания.
Suggestion to the documentListen to audioGet a link from a document element
6. Сосуды должны иметь штуцера для наполнения и слива воды, а также для удаления воздуха при гидравлическом испытании.
Suggestion to the documentListen to audioGet a link from a document element
7. На каждом сосуде должны быть предусмотрены вентиль, кран или другое устройство, позволяющее осуществлять контроль за отсутствием давления в сосуде перед его открыванием; при этом отвод среды должен быть направлен в безопасное для обслуживающего персонала место.
Suggestion to the documentListen to audioGet a link from a document element
8. Сосуды, которые в процессе эксплуатации изменяют свое положение в пространстве, должны иметь приспособления, предотвращающие их самоопрокидывание.
Suggestion to the documentListen to audioGet a link from a document element
9. Конструкция сосудов, обогреваемых горячими газами, должна обеспечивать надежное охлаждение стенок, находящихся под давлением, до расчетной температуры.
Suggestion to the documentListen to audioGet a link from a document element
10. Для проверки качества приварки колец, укрепляющих отверстия для люков, лазов и штуцеров, должно быть резьбовое контрольное отверстие в кольце, если оно приварено снаружи, или в стенке, если кольцо приварено с внутренней стороны сосуда.
Suggestion to the documentListen to audioGet a link from a document element
Данное требование распространяется также и на привариваемые снаружи к корпусу накладки или другие укрепляющие элементы.
Suggestion to the documentListen to audioGet a link from a document element
Наружные глухие элементы (например, накладки), не работающие под давлением, должны иметь дренажные отверстия в самых низких местах.
Suggestion to the documentListen to audioGet a link from a document element
11. Заземление и электрическое оборудование сосудов должны быть выполнены в соответствии с «Правилам устройства электроустановок» (ПУЭ).
Suggestion to the documentListen to audioGet a link from a document element
§ 2. Люки, лючки, крышки
Suggestion to the documentListen to audioGet a link from a document element
12. Сосуды должны быть снабжены необходимым количеством люков и смотровых лючков, обеспечивающих осмотр, очистку и ремонт сосудов, а также монтаж и демонтаж разборных внутренних устройств.
Suggestion to the documentListen to audioGet a link from a document element
Сосуды, состоящие из цилиндрического корпуса и решеток с закрепленными в них трубками (теплообменники), и сосуды, предназначенные для транспортировки и хранения криогенных жидкостей, а также сосуды, предназначенные для работы с веществами 1-го и 2-го классов опасности по ГОСТ 12.1.007, но не вызывающие коррозии и накипи, допускается изготавливать без люков и лючков независимо от диаметра сосудов при условии выполнения требования п. 4 настоящего приложения.
Suggestion to the documentListen to audioGet a link from a document element
13. Сосуды с внутренним диаметром более 800 mm должны иметь люки, а с внутренним диаметром 800 mm и менее — лючки.
Suggestion to the documentListen to audioGet a link from a document element
14. Внутренний диаметр круглых люков должен быть не менее 400 mm. Размеры овальных люков по наименьшей и наибольшей осям в свету должны быть не менее 325 x 400 mm.
Suggestion to the documentListen to audioGet a link from a document element
Внутренний диаметр круглых или размер по наименьшей оси овальных лючков должен быть не менее 80 mm.
Suggestion to the documentListen to audioGet a link from a document element
15. Люки, лючки необходимо располагать в местах, доступных для обслуживания. Требования к устройству, расположению и обслуживанию смотровых окон в барокамерах определяются проектной организацией и указываются в инструкции по монтажу и эксплуатации завода-изготовителя.
Suggestion to the documentListen to audioGet a link from a document element
16. Крышки люков должны быть съемными. На сосудах, изолированных на основе вакуума, допускаются приварные крышки.
Suggestion to the documentListen to audioGet a link from a document element
17. Крышки массой более 20 kg должны быть снабжены подъемно-поворотными или другими устройствами для их открывания и закрывания.
Suggestion to the documentListen to audioGet a link from a document element
18. Конструкция шарнирно-откидных или вставных болтов, хомутов, а также зажимных приспособлений люков, крышек и их фланцев должна предотвращать их самопроизвольный сдвиг.
Suggestion to the documentListen to audioGet a link from a document element
19. При наличии на сосудах штуцеров, фланцевых разъемов, съемных днищ или крышек, внутренний диаметр которых не менее, чем указанные для люков в п. 14 настоящего приложения, обеспечивающих возможность проведения внутреннего осмотра, допускается люки не предусматривать.
Suggestion to the documentListen to audioGet a link from a document element
§ 3. Днища сосудов
Suggestion to the documentListen to audioGet a link from a document element
20. В сосудах применяются днища: эллиптические, полусферические, торосферические, сферические неотбортованные, конические отбортованные, конические неотбортованные, плоские отбортованные, плоские неотбортованные.
Suggestion to the documentListen to audioGet a link from a document element
21. Эллиптические днища должны иметь высоту выпуклой части, измеренную по внутренней поверхности, не менее 0,2 внутреннего диаметра днища. Допускается уменьшение этой величины по согласованию со специализированной научно-исследовательской организацией.
Suggestion to the documentListen to audioGet a link from a document element
22. Торосферические (коробовые) днища должны иметь:
Suggestion to the documentListen to audioGet a link from a document element
высоту выпуклой части, измеренную по внутренней поверхности, не менее 0,2 внутреннего диаметра;
Suggestion to the documentListen to audioGet a link from a document element
внутренний радиус отбортовки не менее 0,1 внутреннего диаметра днища;
Suggestion to the documentListen to audioGet a link from a document element
внутренний радиус кривизны центральной части не более внутреннего диаметра днища.
Suggestion to the documentListen to audioGet a link from a document element
23. Сферические неотбортованные днища могут применяться с приварными фланцами, при этом:
Suggestion to the documentListen to audioGet a link from a document element
внутренний радиус сферы днища должен быть не более внутреннего диаметра сосуда;
Suggestion to the documentListen to audioGet a link from a document element
сварное соединение фланца с днищем выполняется со сплошным проваром.
Suggestion to the documentListen to audioGet a link from a document element
24. В сварных выпуклых днищах, за исключением полусферических, состоящих из нескольких частей с расположением сварных швов по хорде, расстояние от оси сварного шва до центра днища должно быть не более 1/5 внутреннего диаметра днища.
Suggestion to the documentListen to audioGet a link from a document element
Круговые швы выпуклых днищ должны располагаться от центра днища на расстоянии не более 1/3 внутреннего диаметра днища.
Suggestion to the documentListen to audioGet a link from a document element
25. Конические неотбортованные днища должны иметь центральный угол не более 45°. Центральный угол конического днища может быть увеличен до 60° по заключению специализированной организации по аппаратостроению.
Suggestion to the documentListen to audioGet a link from a document element
26. Плоские днища с кольцевой канавкой и цилиндрической частью (бортом), изготовленные механической расточкой, должны изготовляться из поковки. Допускается изготовление отбортованного плоского днища из листа, если отбортовка выполняется штамповкой или обкаткой кромки листа с изгибом на 90°.
Suggestion to the documentListen to audioGet a link from a document element
27. Для отбортованных и переходных элементов сосудов, за исключением выпуклых днищ, компенсаторов и вытянутых горловин под приварку штуцеров, расстояние l от начала закругления отбортованного элемента до отбортованной кромки в зависимости от толщины s стенки отбортованного элемента должно быть не менее указанного в таблице 1.
Suggestion to the documentListen to audioGet a link from a document element
Таблица 1
Suggestion to the documentListen to audioGet a link from a document element

Толщина стенки отбортованного
‎элемента s, mm‎

Расстояние до отбортованной кромки l,
‎ mm, не менее‎

До 5‎

15‎

Свыше 5 до 10‎

2s + 5‎

Свыше 10 до 20‎

s + 15‎

Свыше 20 до 150‎

s/2 + 25‎

Свыше 150‎

100‎

Suggestion to the documentListen to audioGet a link from a document element
§ 4. Сварные швы и их расположение
Suggestion to the documentListen to audioGet a link from a document element
28. При сварке обечаек и труб, приварке днищ к обечайкам должны применяться стыковые швы с полным проплавлением.
Suggestion to the documentListen to audioGet a link from a document element
Допускаются сварные соединения в тавр и угловые с полным проплавлением для приварки плоских днищ, плоских фланцев, трубных решеток, штуцеров, люков, рубашек.
Suggestion to the documentListen to audioGet a link from a document element
Применение нахлесточных сварных швов допускается для приварки к корпусу укрепляющих колец, опорных элементов, подкладных листов, пластин под площадки, лестницы, кронштейны и т. п.
Suggestion to the documentListen to audioGet a link from a document element
29. Конструктивный зазор в угловых и тавровых сварных соединениях допускается в случаях, предусмотренных НТД.
Suggestion to the documentListen to audioGet a link from a document element
30. Сварные швы должны быть доступны для контроля при изготовлении, монтаже и эксплуатации сосудов, предусмотренного требованиями настоящих Правил, соответствующих стандартов и технических условий.
Suggestion to the documentListen to audioGet a link from a document element
31. Продольные швы смежных обечаек и швы днищ сосудов должны быть смещены относительно друг друга на величину трехкратной толщины наиболее толстого элемента, но не менее чем на 100 mm между осями швов.
Suggestion to the documentListen to audioGet a link from a document element
Указанные швы допускается не смещать относительно друг друга в сосудах, предназначенных для работы под давлением не более 1,6 МРа (16 kgf/cm2) и температуре стенки не выше 400° С, с номинальной толщиной стенки не более 30 mm при условии, что эти швы выполняются автоматической или электрошлаковой сваркой и места пересечения швов контролируются методом радиографии или ультразвуковой дефектоскопии в объеме 100%.
Suggestion to the documentListen to audioGet a link from a document element
32. При приварке к корпусу сосуда внутренних и внешних устройств (опорных элементов, тарелок, рубашек, перегородок и др.) допускается пересечение этих сварных швов со стыковыми швами корпуса при условии предварительной проверки перекрываемого участка шва корпуса радиационным контролем или ультразвуковой дефектоскопией.
Suggestion to the documentListen to audioGet a link from a document element
33. В случае приварки опор или иных элементов к корпусу сосуда расстояние между краем сварного шва сосуда и краем шва приварки элемента должно быть не менее толщины стенки корпуса сосуда, но не менее 20 mm.
Suggestion to the documentListen to audioGet a link from a document element
Для сосудов из углеродистых и низколегированных марганцовистых и марганцово-кремнистых сталей (приложение 5), подвергаемых после сварки термообработке, независимо от толщины стенки корпуса расстояние между краем сварного шва сосуда и краем шва приварки элемента должно быть не менее 20 mm.
Suggestion to the documentListen to audioGet a link from a document element
34. В горизонтальных сосудах допускается местное перекрытие седловыми опорами кольцевых (поперечных) сварных швов на общей длине не более 0,3 5 л х D, а при наличии подкладного листа — не более 0,5 л х D, где D — наружный диаметр сосуда. При этом перекрываемые участки сварных швов по всей длине должны быть проверены радиационным методом или ультразвуковой дефектоскопией. Перекрытие мест пересечения швов не допускается.
Suggestion to the documentListen to audioGet a link from a document element
35. В стыковых сварных соединениях элементов сосудов с разной толщиной стенок должен быть обеспечен плавный переход от одного элемента к другому путем постепенного утонения кромки более толстого элемента. Угол наклона поверхностей перехода не должен превышать 20°.
Suggestion to the documentListen to audioGet a link from a document element
Если разница в толщине соединяемых элементов составляет не более 30% толщины тонкого элемента и не превышает 5 mm, то допускается применение сварных швов без предварительного утонения толстого элемента. Форма швов должна обеспечивать плавный переход от толстого элемента к тонкому.
Suggestion to the documentListen to audioGet a link from a document element
При стыковке литой детали с деталями из труб, проката или поковок необходимо учитывать, что номинальная расчетная толщина литой детали на 25 — 40% больше аналогичной расчетной толщины стенки элемента из труб, проката или поковок, поэтому переход от толстого элемента к тонкому должен быть выполнен таким образом, чтобы толщина конца литой детали была не менее расчетной величины.
Suggestion to the documentListen to audioGet a link from a document element
§ 5. Расположение отверстий в стенках сосудов
Suggestion to the documentListen to audioGet a link from a document element
36. Отверстия для люков, лючков и штуцеров должны располагаться, как правило, вне сварных швов.
Suggestion to the documentListen to audioGet a link from a document element
Допускается расположение отверстий:
Suggestion to the documentListen to audioGet a link from a document element
на продольных швах цилиндрических и конических обечаек сосудов, если номинальный диаметр отверстий не более 150 mm;
Suggestion to the documentListen to audioGet a link from a document element
на кольцевых швах цилиндрических и конических обечаек сосудов без ограничения диаметра отверстий;
Suggestion to the documentListen to audioGet a link from a document element
на швах выпуклых днищ без ограничения диаметра отверстий при условии 100% проверки сварных швов днищ радиационным методом или ультразвуковой дефектоскопией.
Suggestion to the documentListen to audioGet a link from a document element
37. На торосферических (коробовых) днищах допускается расположение отверстий только в пределах центрального сферического сегмента. При этом расстояние от центра днища до наружной кромки отверстия, измеряемое по хорде, должно быть не более 0,4D (D — наружный диаметр днища).
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
ПРИЛОЖЕНИЕ 4
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
Suggestion to the documentListen to audioGet a link from a document element
Перечень
Suggestion to the documentListen to audioGet a link from a document element
материалов, используемых для изготовления сосудов, работающих под давлением
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Таблица 2
Suggestion to the documentListen to audioGet a link from a document element

Марка стали,
‎обозначение стандарта
‎или технических условий

‎‏Технические
‎требования

Рабочие условия‎‎

Виды испытания
‎и требования‎‏

Примечания, данные в конце таблицы‎‏

температура стенки, ° С‎

давление среды, МРа (kgf/cm2), не более

1‎

2‎

3‎ 4‎ 5‎ 6‎
Ст3сп, Ст3пс,
‎Ст3кп2
‎ГОСТ 380
‎ГОСТ 14637‎
ГОСТ 14637‎ От 10 до 200‎ 1,6(16)‎ ГОСТ 14637‎ п. 1‎
Ст3сп, Ст3пс,
‎Ст3гпс
‎категорий 3, 4, 5 в
‎зависимости от
‎рабочей температуры
‎ГОСТ 380
‎ГОСТ 14637
ГОСТ 14637
‎ТУ 14-1-3023*
‎группы 1, 2‎
От –0 до 425‎ 5(50)‎ ГОСТ 14637
‎ТУ 14-1-3023‎
п.п. 2, 4, 5, 7,8‎
16К, 18К, 20К,
‎22К категорий
‎3, 5, 11, 17, 18 в
‎зависимости от
‎рабочей температуры
‎ГОСТ 5520‎
ГОСТ 5520‎ От –20 до 475‎ Не ограничено‎ ГОСТ 5520‎ п.п. 4, 5, 8‎
22К
‎‎ТУ 108.11-543‎
ТУ 108.11-543‎ От –20 до 350‎ Не ограничено‎ ТУ 108.11-543‎ п.п. 7, 8‎
15.20
‎‎ГОСТ 1050‎
ГОСТ 1577‎ От –20 до 425‎ 5(50)‎ ГОСТ 1577‎ п.п. 3, 7, 8‎
09Г2С, 10Г2С1
‎категорий 3, 4, 5,
‎6, 7, 8, 9, 12,13, 14,
‎15, 16, 17, 18 в
‎зависимости от
‎рабочей температуры
‎ГОСТ 5520‎
ГОСТ 5520‎ От –70 до 475‎ Не ограничено‎ ГОСТ 5520‎ п.п. 4, 8‎
17ГС, 17ПС,16ГС
‎категорий 3, 4, 5, 6,
‎12, 18 в зависимости
‎от рабочей температуры
‎ГОСТ 5520‎
ГОСТ 5520‎ От –40 до 475‎ Не ограничено‎ ГОСТ 5520‎ п.п. 4, 8‎
09Г2С-Ш
‎ТУ 14-1-2072‎
ТУ 14-1-2072‎ От –606 до 475‎ Не ограничено‎ ТУ 14-1-2072‎ п. 7‎
09Г2СЮЧ,
‎09ХГ2СЮЧ
‎ТУ 14-1-5065‎
ТУ 14-1-5065‎ От –70 до 475‎ Не ограничено‎ ТУ 14-1-5065‎ п. 7‎
17ГС, 17Г1С,
‎16ГС, 14Г2, 09Г2С
‎категорий 1, 2, 3, 4,
‎12 в зависимости от
‎рабочей температуры
‎ГОСТ 19281‎
ГОСТ 19281‎ От –40 до 475‎ Не ограничено‎ ГОСТ 19281‎ п.п. 6, 7, 12‎
‏14Г2АФ, 16Г2АФ
‎‎ГОСТ 19281‎
‏ГОСТ 19281‎ От – 60 до 475‎ 5(50) ГОСТ 19281‎‏
‏п.п. 6, 7, 12‎‎

‎От –50 до 400‎

‎‎Не ограничен‎

09Г2ФБ. 10Г2ФБ
‎ТУ 14-1-4083‎
ТУ 14-1-4083‎ От –60 до 420‎ 10(100)‎ ТУ 14-1-4083‎ п. 7‎
09Г2БТ. 10Г2БТ,
‎07ГФБ-У
‎ТУ 14-1-4083‎
ТУ 14-1-4083‎ От –70 до 200‎ Не ограничено‎ ТУ 14-1-4083‎ п. 7‎
Е40.Е32
‎ГОСТ 5521‎
ГОСТ 5521‎ От –40 до 200‎ Не ограничено‎ ГОСТ 5521‎ п. 7‎
10ХСНД 15ХСНД
‎ГОСТ 19281‎
ГОСТ 19281‎ От –40 до 400‎ Не ограничено‎ ГОСТ 19281‎ п.п. 6, 7, 12‎
А, В
‎ГОСТ 5521‎
ГОСТ 5521‎ От 0 до 200‎ Не ограничено‎ ГОСТ 5521‎ п.п. 2, 7, 8‎
Д32, Д40
‎ГОСТ 5521‎
ГОСТ 5521‎ От –20 до 200‎ Не ограничено‎ ГОСТ 5521‎ п.п. 2, 7, 8‎
12ХМ
‎ГОСТ 20072‎
ТУ 14-1-642‎ От –40 до 540‎ Не ограничено‎ ТУ 14-1-642‎
12ХМ
‎ТУ 14-1-642
‎ТУ 24-10-003‎
ТУ 24-10-003
‎ТУ 108.1263‎
От –40 до 560‎ Не ограничено‎ ТУ 24-10-003
‎ТУ 108.1263‎
I2XM категории 3
‎ГОСТ 5520‎
ГОСТ 5520‎ От –40 до 560‎ Не ограничено‎ ГОСТ 5520‎
12ХМ
‎‎ТУ 14-1-2304‎
ТУ 14-1-2304‎ От –40 до 560‎ Не ограничено‎ ТУ 14-1-2304‎
12ХМ, 15ХМ
‎‎ТУ 302.02.031‎
ТУ 302.02.031‎ От –40 до 550‎ Не ограничено‎ ТУ 302.02.031‎
20ЮЧ
‎‎ТУ 14-1-4853‎
ТУ 14-1-4853‎ От –40 до 475‎ Не ограничено ТУ 14-1-4853‎
09ХГ2НАБЧ
‎‎ТУ 14-1-3333‎
ТУ 14-1-3333‎ От –40 до 475‎ Не ограничено‎ ТУ 14-1-3333‎
15Г2СФ
‎‎ТУ 14-1-4502‎
ТУ 14-1-4502‎ От –60 до 350‎ Не ограничено‎ ТУ 14-1-4502‎
15Г2СФ
‎‎категорий 1, 2,
‎‎3,4,5,6, 12, 13. 14
‎‎в зависимости от
‎‎рабочей температуры
‎ГОСТ 19281‎
ГОСТ 19281‎ От –60 до 350‎ Не ограничено‎ ГОСТ 19281‎ п.п. 6, 7‎
10Х2ГНМ
‎‎ТУ 108.11-928‎
ТУ 108.11-928‎ От –40 до 550‎ Не ограничено ТУ 108.11-928‎
16ГНМА
‎‎ОСТ 108.030.118‎
ОСТ 108.030.118* От –20 до 350‎ Не ограничено‎ ОСТ 108.030.118‎
10Х2М1А-А
‎‎ТУ 302.02.121‎
ТУ 302.02.121‎ От –40 до 560‎ Не ограничено‎ ТУ 302.02.121‎
10Х2М,
‎‎10Х2М1ФБ
‎‎ТУ 14-1-3409‎
ТУ 14-1-3409
‎без примеч. 4 к
‎табл. 2‎
От –40 до 510‎ Не ограничено‎ ТУ 14-1-3409‎
16ГМ10Ч
‎ТУ 14-1-4824‎
ТУ 14-1-4824‎ От –40 до 520‎ Не ограничено‎ ТУ 14-1-4824‎
15Х5М
‎ГОСТ 20072‎
Группа М 26
‎ГОСТ 7350 ТУ
‎14-1-2657‎
От –40 до 650‎ Не ограничено‎ ГОСТ 7350
‎ТУ 14-1-2657‎
12Х2МФА
‎ТУ 108.131‎
ТУ 108.131‎ От –40 до 500‎ Не ограничено‎ ТУ 108.131‎
‏15Х2МФА-А
‎‎ТУ 302.02.014‎
‏ТУ 302.02.014‎
От –40 до 510‎ Не ограничено‎ ТУ 302.02.014‎‏
‎‏

Свыше 510 до 560‎

10(100)‎

15Х2МФА
‎ТУ 108.131‎
ТУ 108.131‎ От 0 до 500‎ Не ограничено‎ ТУ 108.131‎
18Х2МФА,
‎25Х2МФА,
‎25ХЗМФА
‎ТУ 108.131
‎ТУ 5.961-11060‎
ТУ 108.131

‎ТУ 5.961-11060
‎без п. 2.13 е‎
От 0 до 500‎ Не ограничено‎ ТУ 108.131

‎ТУ 5.961-11060‎
38ХНЗМФА
‎ГОСТ 4543‎
ТУ 108.11.906‎ От 0 до 500‎ Не ограничено‎ ТУ 108.11.906‎
10Х14П4Н4Т
‎ГОСТ 5632 ‎
Группа М2б
‎ГОСТ 7350
‎Группы М2а и
‎М3а ГОСТ 5582‎
От –196 до 500‎ Не ограничено‎ ГОСТ 7350
‎ГОСТ 5582‎
п. 10‎
08Х22Н6Т,
‎08X21Н6М2Т
‎ГОСТ 5632‎
Группа М2б
‎ГОСТ 7350
‎Группы М2а и
‎М3а
‎ГОСТ 5582‎
От –40 до 300‎ Не ограничено‎ ГОСТ 7350
‎ГОСТ 5582‎
п. 10‎
03Х19АГЗН10
‎ТУ 14-1-2261‎
ТУ 14-1-2261 От –196 до 450‎ Не ограничено‎ ТУ 14-1-2261‎
03Х21Н21М4ГБ
‎ГОСТ 5632‎
Группа М2б
‎ГОСТ 7350‎
От –70 до 450‎ Не ограничено‎ ГОСТ 7350‎ п. 10‎
08Х18Г8Н2Т
‎ГОСТ 7350‎
Группа М2б
‎ГОСТ 7350‎
От –20 до 300‎ 5(50) ГОСТ 7350‎ п. 10‎
07Х13АГ20
‎ТУ 14-1-2640
‎ТУ 14-1-3342‎
ТУ 14-1-2640
‎ТУ 14-1-3342
От –70 до 300‎ 5(50)‎ ТУ 14-1-2640
‎ТУ 14-1-3342‎
п. 10‎
08Х18Н10Т
‎ГОСТ 5632‎
Группа М2б
‎ГОСТ 7350‎
От –253 до 610‎ Не ограничено‎ ГОСТ 7350‎ п. 10‎
08Х18Н12Б
‎ГОСТ 5632‎
Группа М2б
‎ГОСТ 7350‎
От –196 до 610‎ Не ограничено‎ ГОСТ 7350‎ п. 10‎
O3XI8H11
ГОСТ 5632‎
ГУ 14-1-3071
‎ТУ 14-1-2144
‎Группы М2а и
‎М3а ГОСТ 5582‎
От –253 до 450‎ Не ограничено‎ ТУ 14-1-3071
‎ТУ 14-1-2144
‎ГОСТ 5582‎
п. 10‎
04Х18Н10
‎ГОСТ 5632‎
Группа М2б
‎ГОСТ 7350‎
От –270 до 600‎ 5(50)‎ ГОСТ 7350‎ п. 10‎
02X18HI1
‎ТУ 14-1-3071‎
ГУ 14-1-3071‎ От –253 до 450‎ 5(50)‎ ТУ 14-1-3071‎ п. 10‎
08Х17Н13М2Т
‎10Х17Н13М2Т
‎ГОСТ 5632‎
Группа М2б
‎ГОСТ 7350
‎Группы М2а и
‎М3а ГОСТ 5582‎
От –253 до 700‎ Не ограничено‎ ГОСТ 7350
‎ГОСТ 5582‎
п. 10‎
Х17Н13МЗТ
‎ГОСТ 5632‎
Группа М2б
‎ГОСТ 7350
‎Группы М2а и
‎М3а ГОСТ 5582
‎ТУ 14-1-394,
‎группа А‎
От –196 до 600‎ Не ограничено‎ ГОСТ 7350
‎ГОСТ 5582
‎ТУ 14-1-394‎
п. 10‎
08Х17Н15МЗТ
‎ГОСТ 5632‎
Группа М2б
‎ГОСТ 7350‎
От –196 до 600‎ Не ограничено‎ ГОСТ 7350‎ п. 10‎
03ХН28МДТ,
‎06Х28МДТ
‎ГОСТ 5632‎
Группа М2б
‎ГОСТ 7350
‎Группы М2а и
‎М3а
‎ГОСТ 5582‎
От –196 до 400‎ Не ограничено‎ ГОСТ 7350
‎ГОСТ 5582‎
п. 10‎
03Х17Н14МЗ
‎ГОСТ 5632‎
ТУ 14-1-5071
‎ТУ 14-1-5056
‎ТУ 14-1-5073
‎ТУ 14-1-5054‎
От –196 до 450‎ Не ограничено‎ ТУ 14-1-5071
‎ТУ 14-1-5056
‎ТУ 14-1-5073
‎ТУ 14-1-5054‎
п. 10‎
08Х18Н10
‎ГОСТ 5632‎
Группа 2
‎ГОСТ ‎5582
‎Группа М2б
‎ГОСТ 7350‎
От –270 до 600‎ Не ограничено‎ ГОСТ 5582
‎ГОСТ 7350‎
п. 10‎
12XI8H9T,
‎12Х18Н10Т
‎ГОСТ 5632‎
Группа М2б
‎ГОСТ 7350
‎ГОСТ 5582‎
От –270 до 610‎ Не ограничено‎ ГОСТ 7350‎ п. 10‎
08X13
‎ГОСТ 5632‎
Группа М2б
‎ГОСТ 7350
‎ГОСТ 5582‎
От –40 до 550‎ Не ограничено‎ ГОСТ 7350‎ п. 10‎
08Х18Н10Т,
‎08Х18Н12Б,
‎12Х18Н10Т
‎ГОСТ 5632‎
Группа М2б
‎ГОСТ 7350
‎ГОСТ 5582‎
От 610 до 700‎ 5(50) ГОСТ 7350‎ п. 10‎
20X13, 12X13
‎ГОСТ 5632‎
Группа М2б
‎ГОСТ 7350‎
От –40 до 550‎ Не ограничено‎ ГОСТ 7350‎ п. 10‎
ХН32Т
‎ТУ 14-1-625‎
ТУ 14-1-625‎ От –70 до 900‎ Не ограничено‎ ТУ 14-1-625‎ п. 10‎
15Х18Н12С4Т10
‎ГОСТ 5632‎
ТУ 14-1-1337‎ От –20 до 200‎ 2,5 (25)‎ ТУ 14-1-1337‎ п. 10‎
‏ХН65МВУ,
‎Х70МФ-ВИ
‎ТУ 14-1-4253‎
ТУ 14-1-4253‎ От –70 до 500‎ 5(50)‎ ГОСТ 7350,
‎группа А‎
От –70 до 300‎ 1(10)‎ ГОСТ 5582 и
‎п. 3.2
‎ОСТ 26-01-858‎
08сп,08Т
‎ТУ 14-1-3172‎
ТУ 14-1-3172‎ От –20 до 300‎ 2,5 (25)‎ ТУ 14-1-3172‎ п. 11‎
08ГТ‎ ТУ 14-1-3899
‎ТУ 14-1-3899‎
От –20 до 300‎ 2,5 (25)‎ ТУ 14-1-3899‎ п. 11‎‎
Suggestion to the documentListen to audioGet a link from a document element
Примечания:
Suggestion to the documentListen to audioGet a link from a document element
* Ссылка на ТУ, ОСТ является справочной.
Suggestion to the documentListen to audioGet a link from a document element
1. Толщина листа не более 16 mm.
Suggestion to the documentListen to audioGet a link from a document element
2. Допускается применять листовой прокат сталей марок Ст3сп, Ст3пс категории 3 толщиной не более 40 mm; сталей марок Ст3сп, Ст3пс категорий 4 и 5 толщиной не более 25 mm, стали марки Ст3Гпс толщиной не более 30 mm.
Suggestion to the documentListen to audioGet a link from a document element
3. Объем и виды испытаний сталей марок 15 и 20 по ГОСТ 1577 должны быть проведены по ГОСТ 5520 в том же объеме, что и для сталей марок 15К, 16К, 18К и 20К соответствующих категорий.
Suggestion to the documentListen to audioGet a link from a document element
4. Механические свойства листов толщиной менее 12 mm проверяются на листах, взятых от партии.
Suggestion to the documentListen to audioGet a link from a document element
5. Испытание на механическое старение проводится в том случае, если при изготовлении сосудов или их деталей, эксплуатируемых при температуре выше 200° С сталь подвергается холодной деформации (вальцовка, гибка, отбортовка и др.).
Suggestion to the documentListen to audioGet a link from a document element
6. Листы по ГОСТ 19281 должны поставляться с обязательным выполнением п.п. 2.2.1, 2.2.2, 2.2.3, 2.2.7, 2.2.9, 2.2.12 ГОСТа, а также должен проводиться контроль макроструктуры по ГОСТ 5520 от партии листов.
Suggestion to the documentListen to audioGet a link from a document element
7. Испытания проводятся полистно при температуре эксплуатации ниже –30° С, выше 200° С или при давлении более 5 МРа (50 kgf/cm2) при толщине листа 12 mm и более.
Suggestion to the documentListen to audioGet a link from a document element
8. Допускается снижение температурного предела применения углеродистых и низколегированных сталей на 20° С (но не ниже –70° С) для сосудов с толщиной стенки до 36 mm, если при расчете на прочность допускаемые напряжения уменьшены не менее чем в 1,35 раза и проведена термообработка сосуда.
Suggestion to the documentListen to audioGet a link from a document element
Если при расчете на прочность допускаемые напряжения уменьшены не менее чем в 2,85 раза, то температурный предел применения указанных сталей может быть снижен на 20° С (но не ниже –70° С) без проведения термообработки сосуда.
Suggestion to the documentListen to audioGet a link from a document element
9. Для сталей, поставляемых по ГОСТ 5521, при температуре эксплуатации выше 200° С необходимо проведение старения.
Suggestion to the documentListen to audioGet a link from a document element
10. Допускается применение листа по ГОСТ 7350 с качеством поверхности по группам МЗб и М4б при условии, что в расчете на прочность учтена глубина дефекта.
Suggestion to the documentListen to audioGet a link from a document element
11. Для эмалированных сосудов.
Suggestion to the documentListen to audioGet a link from a document element
12. ГОСТ 19281 распространяется на прокат из сталей повышенной прочности, применяемых для сосудов, не подвергаемых термической обработке. Возможность применения проката из сталей по ГОСТ 19281 для сосудов, подвергаемых термической обработке, должна согласовываться со специализированной организацией.
Suggestion to the documentListen to audioGet a link from a document element
13. Для изготовления деталей, не подлежащих сварке.
Suggestion to the documentListen to audioGet a link from a document element
Таблица 3
Suggestion to the documentListen to audioGet a link from a document element

Стальные трубы‎‎

Марка стали, обозначение
‎стандарта или
‎технических
‎условий

Технические
‎требования‎‎

Рабочие условия‎‎

Виды испытаний
‎и требования‎‏

Примечания,
‎данные в‎‏‎

температура
‎стенки, ° С‎

давление
‎среды, МРа
‎(kgf/cm2), не
‎более‎

1‎

2‎

3‎ 4‎ 5‎ 6‎
Ст3спЗ, Ст3псЗ
‎ГОСТ 380
‎ГОСТ 14637‎
Трубы
‎водогазопроводные
‎(усиленные)
‎по ГОСТ 3262‎
От 0 до 200‎ 1,6(16)‎
Ст3кп
‎ГОСТ 380
‎ГОСТ 14637‎
Трубы
‎электросварные
‎по ГОСТ 10706,
‎группа В‎
От 10 до 200‎ 1,6(16)‎ ГОСТ 10706,
‎группа В‎
п. 8‎
Ст3сп, Ст3пс
‎категорий 4, 5 в
‎зависимости от
‎рабочей температуры
‎ГОСТ 380
‎ГОСТ 14637‎
Трубы
‎электросварные
‎по ГОСТ 10706,
‎группа В‎
От –20 до 400‎ 5(50)‎ ГОСТ 10706,
‎группа В‎
п. 1‎
Ст3спЗ, Ст3псЗ
‎ГОСТ 380
‎ГОСТ 14637‎
Трубы
‎электросварные
‎по ГОСТ 10706,
‎группа В‎
От 0 до 200‎ 5(50)‎ ГОСТ 10706,
‎группа В‎
п. 8‎
10, 20
‎‎ГОСТ 1050‎‎‏
‎‏
Трубы
‎электросварные
‎ТУ 14-3-624*‎
От –30 до 400‎ 4(40)‎ ТУ 14-3-624‎
ГОСТ 550,
‎группы А, Б‎
От –30 до 475‎ 5(50)‎ ГОСТ 550,
‎ГОСТ 8733
‎группа В‎
пп. 2,3,4‎
ГОСТ 8733,
‎группа В‎
ГОСТ 8731
‎группа В‎
ГОСТ 8731,
‎группа В‎
10, 20
‎ГОСТ 1050‎
ГОСТ 550,
‎группы А, Б
‎ГОСТ 8733,
‎группа В‎
От –30 до 475‎ 16(160)‎ ГОСТ 550
‎ГОСТ 8733,
‎группа В‎
п. 5‎
10, 20
‎‎ГОСТ 1050‎
ГОСТ 550,
‎группы А, Б
‎ГОСТ 8731,
‎группа В
От –30 до 475‎ 16(160)‎ ГОСТ 550
‎ГОСТ 8731,
‎группа В‎
п. 6‎
ТУ 14-3-190‎ От –30 до 425‎ 6,4 (64)‎ ТУ 14-3-190‎
20 ТУ 14-3-460
‎20ЮЧ
‎ТУ 14-1-4853
‎ТУ 14-3-1652
‎ТУ 14-3-1745
ТУ 14-3-460‎ От –30 до 475‎ Не ограничено‎ ТУ 14-3-460‎ п. 3
ТУ 14-1-4853‎ От –40 до 475‎ Не ограничено‎ ТУ 14-1-4853‎
ТУ 14-3-1652‎ ТУ 14-3-1652‎
ТУ 14-3-1745‎ ТУ 14-3-1745‎
15ГС
‎ТУ 14-3-460‎
ТУ 14-3-460‎ От –40 до 400‎ Не ограничено‎ ТУ 14-3-460‎ п. 3‎
‏09Г2С
‎ГОСТ 19281‎
ТУ 14-3-500‎ От –60 до 475‎‏ Не ограничено‎ ТУ 14-3-500 ‎‏
‎‏
ТУ 14-3-1128‎ ТУ 14-3-1128‎
10Г2ФБ
‎ТУ 14-3-1464‎
ТУ 14-3-1464 От –60 до 420‎ 10(100)‎ ТУ 14-3-1464‎‎
13ГСЛ3ПС-У
‎ТУ 14-3-1464‎
ТУ 14-3-1464 От –40 до 300‎ 5,5(55)‎ ТУ 14-3-1464‎
10Г2
‎ГОСТ 4543‎‏‎
ГОСТ 550,
‎группы А, В‎
От –70 до -31‎ Не ограничено‎ ГОСТ 550‎ п. 7‎
ГОСТ 8733,
‎группа В‎
От –30 до 475‎ ГОСТ 550
‎ГОСТ 8733‎
ГОСТ 8731,
‎группа В‎
ГОСТ 8731‎
12XM, 15XM
‎ТУ 302.02.031‎
ТУ 302.02.031‎ От 0 до 550‎ Не ограничено‎ ТУ 302.02.031‎
15ХМ
‎ТУ 14-3-460 ‎
ТУ 14-3-460‎ От –40 до 560‎ Не ограничено‎ ТУ 14-3-460‎
12Х1МФ
‎ГОСТ 20072‎
ТУ 14-3-460‎ От –20 до 560‎ Не ограничено‎ ТУ 14-3-460‎
15X5 ГОСТ 20072‎ ГОСТ 550,
‎группы Л, Б‎
От –40 до 425‎ Не ограничено‎ ГОСТ 550‎
15Х5М
‎15Х5М-У,
‎15Х5ВФ
‎ГОСТ 20072‎
ГОСТ 550,
‎группы А, Б‎
От –40 до 650‎ Не ограничено‎ ГОСТ 550‎
15Х5М-У
‎ГОСТ 20072‎
ТУ 14-3-1080‎ От –40 до 650‎ Не ограничено‎ ТУ 14-3-1080‎
12Х8ВФ
‎ГОСТ 20072‎
ГОСТ 550‎ От –40 до 650‎ Не ограничено‎ ГОСТ 550‎
Х9М
‎ТУ 14-3-457‎
ТУ 14-3-457‎ От –40 до 650‎ Не ограничено‎ ТУ 14-3-457‎
Х8
‎ГОСТ 550‎
ГОСТ 550‎ От –40 до 475‎ Не ограничено‎ ГОСТ 5 50‎
10Х14П4Н4Т
‎ТУ 14-3-1905‎
ТУ 14-3-1905‎ От –196 до 500‎ Не ограничено‎ ТУ 14-3-1905‎
08Х22Н6Т
‎ГОСТ 5632‎
ГОСТ 9 940
‎ГОСТ 9 941
‎ТУ 14-3-1905‎
От –40 до 300‎ Не ограничено‎ ГОСТ 9940
‎ГОСТ 9941
‎ТУ 14-3-1905‎
08X21Н6М2Т
‎ГОСТ 5632
ТУ 14-3-1905‎ От –40 до 300‎ Не ограничено�� ТУ 14-3-1905‎
08Х18Г8Н2Т
‎ТУ 14-3-1596‎
ТУ 14-3-1596‎ От –20 до 300‎ 2,5 (25) ТУ 14-3-1596‎
03Х19АГЗН10
‎ТУ 14-3-415‎
ТУ 14-3-415‎ От –196 до 450‎ Не ограничено‎ ТУ 14-3-415‎
03Х17Н14МЗ
‎ТУ 14-3-396‎
ТУ 14-3-396‎ ТУ 14-3-396‎
08Х18Н10Т,
‎10Х18Н10Т
‎ГОСТ 5632‎
Трубы
‎электросварные
‎ТУ 14-3-1391‎
От –273 до 610‎ 5(50) ТУ 14-3-1391‎
12X18HI0T
‎ГОСТ 5632‎
ГОСТ 9940
‎ГОСТ 9941‎
От –270 до 610‎ Не ограничено‎ ГОСТ 9940
‎ГОСТ 9941‎
12Х18Н12Т
‎ТУ 14-3-460‎
ТУ 14-3-460‎ От –270 до 610‎ Не ограничено‎ ТУ 14-3-460‎
02Х18Н11
‎ТУ 14-3-1401‎
ТУ 14-3-1401‎ От –196 до 450‎ Не ограничено‎ ТУ 14-3-1401‎
08Х18Н10Т
‎ГОСТ 5632‎
ГОСТ 9940
‎ГОСТ 9941‎
От –270 до 610‎ Не ограничено‎ ГОСТ 9940
‎ГОСТ 9941‎
03XI8H11
‎ГОСТ 5632‎
ТУ 14-3-1401‎ От –196 до 450‎ Не ограничено‎ ТУ 14-3-1401‎
08Х18Н12Б
‎ГОСТ 5632‎
ГОСТ 9940
‎ГОСТ 9941‎
От –196 до 610‎ Не ограничено‎ ГОСТ 9940
‎ГОСТ 9941‎
10Х17Н13М2Т
‎ГОСТ 5632‎
ГОСТ 9940
‎ГОСТ 9941‎
От –270 до 700‎ Не ограничено‎ ГОСТ 9940
‎ГОСТ 9941‎
08Х17Н15МЗТ
‎ГОСТ 5632 ‎
ГОСТ 9940
‎ГОСТ 9941‎
От –196 до 600‎ Не ограничено‎ ГОСТ 9940
‎ГОСТ 9941‎
08Х18Н10Т,
‎08Х18Н12Б,
‎12XI8H10T
‎ГОСТ 5632‎
ГОСТ 9940
‎ГОСТ 9941‎
От 610 до 700‎ 5(50)
ОЗХН28МДТ
‎ГОСТ 5632‎
ТУ 14-3-694‎ От –196 до 400‎ 5(50) ТУ 14-3-694‎
08X13,12X13
‎ГОСТ 5632‎
ГОСТ 9941‎ От –40 до 550‎ Не ограничено‎ ГОСТ 9941‎
ХН32Т
‎ТУ 14-3-489‎
ТУ 14-3-489‎ От –70 до 900‎ Не ограничено‎ ТУ 14-3-489‎
14ХГС ТУ
‎14-3-433‎
ТУ 14-3-433‎ От –50 до 370‎ Не ограничено‎ ТУ 14-3-433‎
30ХМА
‎ТУ 14-3-433‎
ТУ 14-3-433‎ От –50 до 450‎ Не ограничено‎ ТУ 14-3-433‎
15Х18Н19С4ТЮ
‎ТУ 14-3-310
‎Н70МФ-ВИ
‎ТУ 14-3-1227‎
ТУ 14-3-310

‎ТУ 14-3-1227‎
От –50 до 500
‎От –70 500
‎От –70 до 300‎
Не ограничено

‎‎1(10) 5(50)
ТУ 14-3-310
‎ГОСТ 9941
‎ГОСТ 11068 и
‎пп. 2.3.2,2.3.3
‎ОСТ 26-01-858‎
ХН65МВУ,
‎ХН65МВ
‎ТУ 14-3-1227‎
От –70 до 500‎ ТУ 14-3-1227‎
Suggestion to the documentListen to audioGet a link from a document element
Примечания:
Suggestion to the documentListen to audioGet a link from a document element
* Ссылка на ТУ, ОСТ является справочной.
Suggestion to the documentListen to audioGet a link from a document element
1. При заказе необходимо требовать поставку труб для магистральных тепловых сетей.
Suggestion to the documentListen to audioGet a link from a document element
2. При заказе труб по ГОСТ 550, предназначенных для изготовления теплообменных аппаратов, необходимо оговаривать группу А.
Suggestion to the documentListen to audioGet a link from a document element
3. Допускается применять трубы с толщиной стенки не более 12 mm при температуре эксплуатации от минус 40° С.
Suggestion to the documentListen to audioGet a link from a document element
4. Трубы с толщиной стенки 12 mm и более по ГОСТ 8731 должны быть испытаны на ударную вязкость при температуре 20° С в организации-изготовителе.
Suggestion to the documentListen to audioGet a link from a document element
5. При условии испытания на сплющивание.
Suggestion to the documentListen to audioGet a link from a document element
6. При условии испытания на сплющивание и проверки макроструктуры.
Suggestion to the documentListen to audioGet a link from a document element
7. При условии испытания на ударную вязкость при рабочей температуре.
Suggestion to the documentListen to audioGet a link from a document element
8. Проверка механических свойств сварного соединения у каждой десятой трубы одной партии радиационным методом или ультразвуковой дефектоскопией сварного шва каждого корпуса, изготовленного из труб в соответствии с требованиями Правил.
Suggestion to the documentListen to audioGet a link from a document element
9. Трубы из стали марки 15ГС при температуре стенки ниже минус 30° С должны испытываться на ударный изгиб при температуре минус 40° С. Значение ударной вязкости должно быть не менее 30 J/cm2 (3,0 kgf -m/cm2).
Suggestion to the documentListen to audioGet a link from a document element
10. Для трубных пучков, не подлежащих сварке.
Suggestion to the documentListen to audioGet a link from a document element
Таблица 4
Suggestion to the documentListen to audioGet a link from a document element

‎‏Марка стали,
‎обозначение
‎стандарта или
‎технических
‎условий

Технические
‎требования‎‏‎

Рабочие условия‎‎‎

Виды испытаний
‎и требования

Примечания,
‎данные в конце
‎таблицы‎‏‎

температура
‎стенки, ° С‎

давление среды,
‎МРа (kfg/cm2),
‎не более

1‎

2‎

3‎ 4‎ 5‎ 6‎
Стбсп
‎ГОСТ 380‎
ГОСТ 8479, группа
‎IV-KП.245 (КП.25)‎
От –20 до 400‎ 5(50)‎ ГОСТ 8479,
‎группа IV‎
п. 1‎
Ст3сп
‎ГОСТ 380‎
От –20 до 450‎
20К
‎ГОСТ 1050‎
ГОСТ 8479, группа
‎IV-КП.195(КП.20) и
‎группа
‎IV-КП.215(КП.22)‎
От –30 до 475‎ Не ограничено‎ ГОСТ 8479,
‎группа IV‎
п. 2‎
20К
‎ГОСТ 5520‎
ГОСТ 8479,
‎группа
‎IV-КП,195(КП.20)‎
От –30 до 475‎ Не ограничено‎ ГОСТ 8479,
‎группа IV‎
20, 22К
‎ОСТ 108.030.113‎
ОСТ 108.030.113* От –30 до 450‎ Не ограничено‎ ОСТ 108.030.113‎
22К, 22К-Ш,
‎22К-ВД, 22К-ВРВ
‎ТУ 108.11-543‎
ТУ 108.11-543*‎ От –30 до 475‎ Не ограничено‎ ТУ 108. 11-543‎
20ЮЧ
‎ТУ 14-1-4853‎
ГОСТ 8479,‎ группа
‎IV-КП.215(КП22)‎
От –40 до 475‎ Не ограничено‎ ГОСТ 8479,
‎группа IV‎
п.п. 2, 3‎
16ГС
‎ГОСТ 19281‎
ГОСТ 8479, группа
‎IV-KП245 (КП.25)‎
От –40 до 475‎ Не ограничено‎ ГОСТ 8479,
‎группа IV‎
п.п. 2, 3‎
15ГСД6ГС
‎ОСТ 108.030.113‎
ОСТ 108.030.113‎ От –20 до 450‎ Не ограничено‎ ОСТ 108.030.113‎
15ГС
‎ОСТ 108.030.113‎
ОСТ 26-01-135‎ От –40 до 400‎ Не ограничено‎ ОСТ 26-01-135‎
14ХГС
‎ГОСТ 19281‎
ОСТ 26-01-135‎ От –50 до 380‎ Не ограничено‎ ОСТ 26-01-135‎
10Г2
‎ГОСТ 4543‎
ГОСТ 8479 группа
‎IV-КП.215(КП.22)‎
От –70 до 475‎ Не ограничено‎ ГОСТ 8479,
‎группа IV‎
п. 2‎
09Г2С
‎ГОСТ 19281‎
ГОСТ 8479 группа
‎IV-КП.245 (КП.25)‎
От –70 до 475‎ Не ограничено‎ ГОСТ 8479,
‎группа IV‎
п.п. 2, 3‎
20Х
‎ГОСТ 4543‎
ГОСТ 8479 группа
‎IV-KП395 (КП.40)‎
От –40 до 450‎ Не ограничено‎ ГОСТ 8479,
‎группа IV‎
15ХМ
‎ГОСТ 4543‎
ГОСТ 8479 группа
‎IV-КП.275
‎σв>440 МПа‎
От –40 до 560‎ Не ограничено‎ ГОСТ 8479,
‎группа IV‎
п. 3‎
15Х5ВФ, 15Х5М
‎ГОСТ 20072‎
ГОСТ 8479, группа
‎IV-КП.395С;
‎δ>13%,
‎Ψ>35%,
‎KCU>50 Дж/см2‎
От –40 до 600‎ Не ограничено‎ ГОСТ 8479,
‎группа IV‎
п. 3‎
12Х1МФ
‎ОСТ 108.030.113‎
ОСТ 108.030.113‎ От –20 до 450‎ Не ограничено‎ ОСТ 108.030.113‎
12ХМ
‎ГОСТ 20072‎
ГОСТ 8479, группа
‎IV-KП.235 ‎
От –40 до 450‎ Не ограничено‎ ГОСТ 8479,
‎группа IV‎
12ХМ, 15ХМ
‎ТУ 302.02.031‎
ТУ 302.02.031‎ От –40 до 560‎ Не ограничено‎ ТУ 302.02.031‎
15Х2МФА-А
‎ТУ 302.02-014 ‎
ТУ 302.02-014‎ От –40 до 510

‎Свыше 510 до 560‎
Не ограничено
‎‎
‎10 (100)
ТУ302.02-014,
‎группа II‎
08Х22Н6Т,
‎08Х21Н6М2Т
‎ГОСТ 5632‎
ГОСТ 25054,
‎группа IV‎
От –40 до 300‎ Не ограничено‎ ГОСТ 25054,
‎группа IV‎
12XI8H9T,
‎12X18Н10Т,
‎08Х18Н10Т
‎ ГОСТ 5632‎
ГОСТ 25054,
‎группа, IV‎
–270 до 610

‎От 610 до 700‎
Не ограничено‎ ГОСТ 25054,
‎группа IV‎
10Х17Н13М2Т
‎ГОСТ 5632‎
ГОСТ 25054,
‎группа IV‎
От –253 до 600‎ Не ограничено‎ ГОСТ 25054,
‎группа IV‎
04Х18Н10,
‎03XI8H11
‎ГОСТ 5632‎
ГОСТ 25054,
‎группа IV‎
От –270 до 450‎ Не ограничено‎ ГОСТ 25054,
‎группа IV‎
03XI7H14M3
‎ГОСТ 5632‎
ГОСТ 25054,
‎группа IV‎
От –196 до 450‎ Не ограничено‎ ГОСТ 25054,
‎группа IV‎
10Х17Н13МЗТ
‎ГОСТ 5632‎
ГОСТ 25054,
‎группа IV‎
От –196 до 600‎ Не ограничено‎ ГОСТ 25054,
‎группа IV‎
08Х17Н15МЗТ
‎ГОСТ 5632‎
ГОСТ 25054,
‎группа IV‎
От –196 до 600‎ Не ограничено‎ ГОСТ 25054,
‎группа IV‎
08X13,12X13
‎ГОСТ 5632‎
ГОСТ 25054,
‎группа IV‎
От –196 до 400 5(50) ГОСТ 25054,
‎группа IV‎
08X13,12X13
‎ГОСТ 5632‎
ГОСТ 25054,
‎группа IV‎
От 0 до 550‎ 6,4 (64) ГОСТ 25054,
‎группа IV‎
п. 1‎
08X13, 12X13,
‎20X13,30X13
‎ГОСТ 5632‎
ОСТ 26-01-135‎ От –40 до 420‎ Не ограничено‎ ОСТ 26-01-135
20X13, 20Х17Н2
‎ГОСТ 5632‎
ГОСТ 25054,
‎группа IV‎
От - 40 до 550‎ Не ограничено‎ ГОСТ 25054‎
07X16Н6
‎ГОСТ 5632‎
ГОСТ 25054,
‎группа IV‎
От –40 до 325‎ Не ограничено‎ ГОСТ 25054‎
15Х18Н12С4ТЮ
‎ГОСТ 5632‎
ГОСТ 25054,
‎группа IV‎
От –50 до 500‎ Не ограничено‎ ГОСТ 25054‎
03Х21Н21М4ГБ
‎ГОСТ 5632‎
ГОСТ 25054,
‎группа IV‎
От –196 до 400‎ Не ограничено‎ ГОСТ 25054‎
30ХМА
‎ГОСТ 4543‎
ГОСТ 8479, группа
‎IV ОСТ 26-01-135‎
От –50 до 420‎ Не ограничено‎ ГОСТ 8479
‎ОСТ26-0Ы35‎
20Х2МА
‎ОСТ26-01-135‎
ОСТ 26-01-135‎ От –40 до 475‎ Не ограничено‎ ОСТ 26-01-135‎
22ХЗМ
‎ОСТ 26-01-135‎
ОСТ 26-01-135‎ От –40 до 510‎ Не ограничено‎ ОСТ 26-01-135‎
15Х2МФА,
‎18Х2МФА,
‎25Х2МФА,
‎25ХЗМФА
‎ТУ 108-131
ТУ 108-131‎ От 0 до 510‎ Не ограничено‎ ТУ 108-131‎
18ХЗМВ,
‎20ХЗМБФ
‎ГОСТ 20072‎
ОСТ 26-01-135‎ От –50 до 510‎ Не ограничено‎ ОСТ 26-01-135‎
38ХНЗМФА
‎ГОСТ 4543‎
ОСТ 26-01-135‎ От –40 до 420‎ Не ограничено‎ ОСТ 26-01-135‎
Suggestion to the documentListen to audioGet a link from a document element
Примечания:
Suggestion to the documentListen to audioGet a link from a document element
* Ссылка на ТУ, ОСТ является справочной.
Suggestion to the documentListen to audioGet a link from a document element
1. Для изготовления деталей, не подлежащих сварке.
Suggestion to the documentListen to audioGet a link from a document element
2. Поковки из сталей марок 16ГС, 09Г2С, 10Г2 должны испытываться на ударную вязкость при рабочих температурах ниже –30° С. При этом величина ударной вязкости должна быть не менее 30 J/cm2 (3kgfm/cm2).
Suggestion to the documentListen to audioGet a link from a document element
Таблица 5
Suggestion to the documentListen to audioGet a link from a document element

‎‎Сортовая сталь (круглая, полосовая и фасонных профилей)

Марка стали,
‎обозначение
‎стандарта или
‎технических
‎условий

Технические
‎требования‎‏‎

Рабочие условия‎‎

Виды испытаний
‎и требования‎‏

Температура
‎стенки, ° С‎

Давление среды,
‎МРа (kgf/cm2),
‎не более‎

1‎

2‎

3‎

4‎ 5‎
Ст3кп2
‎ГОСТ 535‎
ГОСТ 535‎ От 10 до 200‎ 1,6(16)‎ ГОСТ 535‎
Ст3пс4, Ст3сп4
‎ГОСТ 535‎
ГОСТ 535‎ От –20 до 200‎ 5(50)‎ ГОСТ 535‎
Ст3сп3, Ст3пс3
‎ГОСТ 535‎
ГОСТ 535‎ От 0 до 425‎ 5(50)‎ ГОСТ 535‎
Ст5сп2
‎‎ГОСТ 535‎‎
ГОСТ 535‎ От 0 до 425‎ 5(50)‎ ГОСТ 535‎
10, 15,20
‎ГОСТ 1050‎
ГОСТ 1050‎ От –20 до 475‎ Не ограничено‎ ГОСТ 1050‎
09Г2С-7, 09Г2-7
‎ГОСТ 19281‎
ГОСТ 19281‎ От –70 до 200‎ Не ограничено‎ ГОСТ 19281‎
09Г2С-4, 09Г2-4
‎ГОСТ 19281‎
ГОСТ 19281‎ От –40 до 200‎ Не ограничено‎ ГОСТ 19281‎
09Г2С-12,09Г2-12
‎ГОСТ 19281‎
ГОСТ 19281‎ От –40 до 475‎ Не ограничено‎ ГОСТ 19281‎
10Г2
‎ГОСТ 4543‎
ГОСТ 4543‎ От –70 до 475‎ Не ограничено‎ ГОСТ 4543‎
10Х14П4Н4Т
‎ГОСТ 5632‎
ГОСТ 5949‎ От –196 до 500‎ Не ограничено‎ ГОСТ 5949‎
20ЮЧ
‎ТУ 14-1-4853
ТУ 14-1-4853‎ От –40 до 475‎ Не ограничено‎ ГОСТ 4543
‎ТУ 14-1-4853‎
08Х22Н6Т,
‎08Х21Н6М2Т
‎ГОСТ 5632‎
ГОСТ 5949‎ От –40 до 300‎ Не ограничено‎‎ ГОСТ 5949‎
12Х18Н10Т,
‎08Х18Н10Т
‎ГОСТ 5632
ГОСТ 5949‎ От –270 до 610

‎Свыше 610 до 700‎
Не ограничено
‎5(50)‎
ГОСТ 5949‎
15Х5М
‎ГОСТ 20072‎
ГОСТ 20072‎ От –40 до 650‎ Не ограничено ГОСТ 20072‎
08Х18Н12Б
‎ГОСТ 5632‎
ГОСТ 5949‎ От –196 до 610
‎Свыше 610 до 700‎
Не ограничено
‎5(50)‎
ГОСТ 5949‎
15Х18Н12С4ТЮШ
‎ГОСТ 5632‎
ТУ 14-1-915‎ От –20 до 120‎ 2,5 (25)‎ ТУ 14-1-915
‎ГОСТ 5949‎
10Х17Н13М2Т,
‎1ОХ17Н13МЗТ
‎ГОСТ 5632‎
ГОСТ 5949‎ От –253 до 600‎ Не ограничено‎ ГОСТ 5949‎
08XI7H15M3T
‎ГОСТ 5632‎
ГОСТ 5949‎ От –196 до 600‎ Не ограничено‎ ГОСТ 5949‎
06ХН28МДТ
‎ГОСТ 5632‎
ГОСТ 5949‎ От –196 до 400‎ Не ограничено‎ ГОСТ 5949‎
08X13,12X13
‎ГОСТ 5632‎
ГОСТ 5949‎ От –40 до 550‎ 6,4 (64) ГОСТ 5949‎
03Х18Н11
‎ГОСТ 5632‎
ТУ 14-1-1160‎ От –196 до 450‎ 5(50)‎ ТУ 14-1-1160‎
03Х17Н14МЗ
‎ГОСТ 5632‎
ТУ 14-1-3303‎ От –196 до 450‎ 5(50)‎ ТУ 14-1-3303‎
Н70МФ
‎ТУ 14-1-2260‎
ТУ 14-1-2260‎ От –70 до 300‎ 1(10)‎ ГОСТ 5949
‎ОСТ 26-01-858‎
ХН65МВ
‎ТУ 14-1-3239‎
ТУ 14-1-3239‎ От –70 до 500‎ 5(50)‎ ГОСТ 5949
‎ОСТ 26-01-858‎
ХН78Т
‎ТУ 14-1-3957‎
ТУ 14-1-3957‎ От –70 до 700
‎От 700 до 900‎
Не ограничено
‎1,5(15)‎
ГОСТ 5949
‎ОСТ 26-01-858‎
ХН32Т
‎ТУ 14-1-284‎
ТУ 14-1-284‎ От –70 до 900‎ Не ограничено‎ ТУ 14-1-284‎
Suggestion to the documentListen to audioGet a link from a document element
Таблица 6
Suggestion to the documentListen to audioGet a link from a document element

Стальные отливки

‎‏Марка стали,
‎обозначение
‎стандарта или
‎технических
‎условий

Технические
‎требования‎‏

Рабочие условия‎‎

Виды
‎испытаний
‎и требования‎‏

Примечания,
‎данные в конце
‎таблицы‎‏

Температура
‎стенки, ° С‎

Давление среды,
‎МРа (kgf/cm2),
‎не более‎

1‎

2‎ 3‎ 4‎ 5‎ 6‎
20Л, 25Л
‎ГОСТ 977‎
ГОСТ 977,
‎группа 3‎
От –30 до 450‎ Не ограничено‎ ГОСТ 977,
‎группа 3
‎ТУ 26-02-19‎
п.п. 1, 2‎
35Л, 45Л
‎ГОСТ 977‎
ГОСТ 977,
‎группа 3‎
От –30 до 450‎ Не ограничено‎ ГОСТ 977,
‎группа 3
‎ТУ 26-02-19‎
п.3‎
20ХМЛ
‎ГОСТ 977‎
ГОСТ 977,
‎группа 3‎
От –40 до 540‎ Не ограничено‎ ГОСТ 977,
‎группа 3
‎ТУ 26-02-19‎
20Х5МЛ
‎ГОСТ 977‎
ГОСТ 977,
‎группа 3‎
От –40 до 600‎ Не ограничено‎ ГОСТ 977,
‎группа 3
‎ТУ 26-02-19‎
20ГМЛ
‎ОСТ 26-07-402‎
ОСТ 26-07-402*‎ От –40 до 450‎ Не ограничено‎ ОСТ 26-07-402‎
20Х5ТЛ
‎ТУ 26-02-19‎
ТУ 26-02-19*‎ От –40 до 425‎ Не ограничено‎ ТУ 26-02-19‎
20Х5ВЛ
‎ТУ 26-02-19‎
ТУ 26-02-19‎ От –40 до 550‎ Не ограничено‎ ТУ 26-02-19‎
20Х8ВЛ
‎ГОСТ 977‎
ГОСТ 977,
‎группа 3‎
От –40 до 600‎ Не ограничено‎ ГОСТ 977,
‎группа 3
‎ТУ 26-02-19‎
20ХНЗЛ
‎ТУ 26-02-19‎
ТУ 26-02-19‎ От –70 до 450‎ Не ограничено‎ ТУ 26-02-19‎ п. 4‎
12Х18Н9ТЛ,
‎10Х18Н9Л
‎ГОСТ 9 77 ‎
ГОСТ 977,
‎группа 3‎
От –253 до 600‎ Не ограничено‎ ГОСТ 977,
‎группа 3
‎ТУ 26-02-19‎
12Х18Н12МЗ-ТЛ
‎ГОСТ 977‎
ГОСТ 977,
‎группа 3‎
От –253 до 600‎ Не ограничено‎ ГОСТ 977,
‎группа 3
‎ТУ 26-02-19‎
10Х21Н6М2Л
‎ТУ 26-02-19‎
ТУ 26-02-19‎ От –40 до 300‎ Не ограничено‎ ТУ 26-02-19‎
Suggestion to the documentListen to audioGet a link from a document element
Примечания:
Suggestion to the documentListen to audioGet a link from a document element
* Ссылка на ТУ, ОСТ является справочной.
Suggestion to the documentListen to audioGet a link from a document element
1. Для сварных элементов содержание углерода должно быть не более 0,25%.
Suggestion to the documentListen to audioGet a link from a document element
2. Допускается применять отливки из углеродистых сталей марок 20Л, 25Л до температуры эксплуатации минус 40° С при условии проведения термической обработки в режиме нормализации плюс отпуск или закалка плюс отпуск.
Suggestion to the documentListen to audioGet a link from a document element
3. Поставка отливок из сталей 35Л, 45Л производится только для несвариваемых элементов конструкций.
Suggestion to the documentListen to audioGet a link from a document element
4. При температуре эксплуатации ниже минус 30° С требуется определение ударной вязкости при минус 70° С.
Suggestion to the documentListen to audioGet a link from a document element
Таблица 7
Suggestion to the documentListen to audioGet a link from a document element

Крепежные изделия‎‎

‎‏Марка стали,
‎обозначение
‎стандарта или
‎технических
‎условий

Технические
‎требования‎

Рабочие условия‎‎

Назначение‎‏

температура
‎стенки, ° С‎

давление условное,
‎МРа (kgf/cm2),
‎не более‎

1‎

2‎ 3‎ 4‎ 5‎

Класс прочности 5.6,
‎6.6,8.8,21,22
‎ГОСТ 1759.0-1759.5‎

ГОСТ
‎1759.0÷1759.5‎
От –30 до 300‎ 2,5 (25)‎ Шпильки, болты,
‎гайки‎

Ст3спб
‎ГОСТ 380
‎ГОСТ 535

‎‏‎‏ГОСТ 535

‎ГОСТ 20700
От –20 до 300‎‏
2,5 (25)‎ Шпильки, болты,
‎гайки‎
10(100)‎ Шайбы‎

От 0 до 350

1,6(16)‎ Болты, шпильки‎
‎‏
2,5 (25)‎ Гайки‎
10(100)‎ Шайбы‎

Ст3сп4, Ст3спЗ
‎ГОСТ 380
‎ГОСТ 535‎

ГОСТ
‎1759.0÷1759.5‎
От 0 до 300‎ 2,5 (25)‎ Шпильки, болты,
‎гайки‎

‎‏‎‏10
‎ГОСТ 1050‎

ОСТ 26-2043* От 0 до 300 2,5 (25)‎ Гайки‎

От –40 до 450‎

10(100)‎ Шайбы‎

ГОСТ 20700‎

От 0 до 350‎ 2,5 (25)‎ Гайки‎
От 0 до 450‎ 10(100)‎ Шайбы‎

20
‎ГОСТ 1050‎

‎‎‏ОСТ 26-2043 ‎‏От –40 до 425‎ 2,5 (25)‎ Шпильки, болты‎
10(100)‎ Гайки‎

От –40 до 450‎

10(100)‎ Шайбы‎

ГОСТ 20700

От 0 до 400‎ 1,6(16)‎ Болты, шпильки‎
10(100)‎ Гайки‎

ОСТ 26-2043‎

От 0 до 425‎ 2,5 (25)‎ Шпильки, болты‎

25
‎ГОСТ 1050
‎ГОСТ 10702

ОСТ 26-2043‎ От –40 до 425‎ 2,5 (25)‎ Шпильки, болты‎

ГОСТ 20700‎‏

От 0 до 400‎‏
1,6(16)‎ Болты, шпильки‎
10(100)‎ Гайки‎

30,40,45,35
‎ГОСТ 1050
‎ГОСТ 10702

‎‏‎‏ОСТ 26-2043 ‎‏От –40 до 425
10(100)‎ Шпильки, болты‎
16(160)‎ Гайки

От –40 до 450‎

16(160)‎ Шайбы‎

ГОСТ 20700‎‏

От 0 до 425‎‏
10(100)‎ Болты, шпильки‎
20 (200)‎ Гайки‎

35Х, 38ХА
‎ГОСТ 4543‎

ОСТ 26-2043‎ От –50 до 425
‎От –40 до 450‎
16(160)‎ Шпильки, болты
‎Гайки, шайбы‎

35Х, 40Х
‎ГОСТ 10702‎

ГОСТ 20700‎ От 0 до 425
‎От 0 до 450‎
20 (200)‎ Болты, шпильки
‎Гайки‎

40Х
‎ГОСТ 4543‎

ОСТ 26-2043‎ От –50 до 425
‎От –40 до 450‎
16(160)‎ Шпильки, болты
‎Гайки, шайбы‎

‎‏30Х ГОСТ 4543
‎35Х, 38ХА, 40Х
‎ГОСТ 4543‎

ГОСТ 10495‎ От –50 до 200‎ 63 (630)‎ Гайки‎
ГОСТ 10494
‎ГОСТ 10495‎
От –50 до 200‎ 63 (630)‎ Шпильки‎
От -50 до 400‎ 80 (800)‎ Гайки‎

09Г2С
‎‎ГОСТ 19281‎‏‎

ОСТ 26-2043‎‏
От –70 до 42 5‎ 16(160)‎ Шпильки, болты,
‎гайки‎
От –70 до 450‎ Шайбы‎

18Х2Н4МА
‎ГОСТ 4543‎‏‎

ОСТ 26-2043‎‏
От –70 до 400‎ 16(160)‎ Шпильки, болты,
‎гайки‎
От –70 до 450‎ Шайбы‎

12X13,20X13,30X13
‎ГОСТ 5632‎

ОСТ 26-2043‎ От –30 до 475‎ 10(100)‎ Шпильки, болты,
‎гайки, шайбы‎

20X13
‎ГОСТ 18968‎‏‎

ГОСТ 20700‎‏
От 0 до 450‎ Не ограничено‎‏
Болты, шпильки,
‎шайбы‎
От 0 до 510‎ Гайки‎

10Х17Н13М2Т,
‎10X17HI3M3T,
‎08Х17Н15МЗТ,
‎31Х19Н9МВБТ
‎ГОСТ 5632‎

ОСТ 26-2043‎ От –70 до 600‎ 16(160)‎ Шпильки, болты,
‎гайки, шайбы‎

31Х19Н9МВБТ
‎ГОСТ 5949‎

ГОСТ 23304
‎ГОСТ 20700‎
От 0 до 625‎ Не ограничено‎ Болты, шпильки, гайки‎

06ХН28МДТ
‎ГОСТ 5632‎

ОСТ 26-2043‎ От –70 до 400‎ 16(160)‎ Шпильки, болты,
‎гайки, шайбы‎

10Х14П4Н4Т
‎ГОСТ 5632‎

ОСТ 26-2043‎ От –200 до 500‎ 16(160)‎ Шпильки, болты,
‎гайки, шайбы‎

07Х21Г7АН5
‎ГОСТ 5632‎

ОСТ 26-2043
‎ТУ 14-1-1141*‎
От –196 до 400‎ Не ограничено‎ Шпильки, болты,
‎гайки, шайбы‎

08Х15Н24В4ТР
‎ГОСТ 5632‎

ОСТ 26-2043‎ От –270 до 600‎ Не ограничено‎ Шпильки, болты,
‎гайки, шайбы‎

07X16Н6
‎ГОСТ 5949‎

ОСТ 26-2043‎ От –40 до 325‎ 10(100)‎ Шпильки, болты,
‎гайки, шайбы‎

10Х11Н22ТЗМР
‎ГОСТ 5949‎

ГОСТ 20700‎ От 0 до 650‎ Не ограничено‎ Болты, шпильки,
‎гайки‎

‎‏‎‏30ХМА, 35ХМ
‎ГОСТ 4543

ОСТ 26-2043




‎ГОСТ 20700‎‏
‎‎‏
От –40 до 450‎ ‎‏16(160)
‎‏
Шпильки, болты‎
От –40 до 510‎ Гайки‎
От –70 до 450‎ Шайбы‎
От 0 до 450‎ Не ограничено‎‏
Болты, шпильки,
‎шайбы‎
От 0 до 510‎ Гайки‎

30ХМА, 35ХМ
‎ГОСТ 4543‎‏‎

ГОСТ 10494‎ От –50 до 400‎ 80 (800)‎ Шпильки
ГОСТ 10495‎ От –50 до 510‎ 100(1000)‎ Гайки‎

40ХФА
‎ГОСТ 4543‎

ГОСТ 10494‎ От –50 до 400‎ 80 (800)‎ Шпильки‎

‎‏‎‏30ХМ
‎ГОСТ 4543

‎‏‎‏ОСТ 26-2043 От –40 до 450‎ ‎‏16(160)‎ Шпильки, болты‎
От –40до510‎ Гайки‎
От -70 до 450‎ Шайбы‎

‎‎‏25X1МФ
‎ГОСТ 20072

ОСТ 26-2043‎ От –40 до 510‎ 16(160)‎ Шпильки, болты‎
От –40 до 540‎ Гайки‎
От –70 до 540‎ Шайбы‎

25Х1МФ
‎ГОСТ 20072‎‏‎‏

ГОСТ 20700

‎ГОСТ 10494
‎ГОСТ 10495‎‏‎
От0до510‎ Не ограничено‎‏
Болты, шпильки‎
От 0 до 540‎ Гайки‎
От –50 до 510‎ 100(1000)‎ Шпильки, гайки‎

‎‎‏25Х2М1Ф
‎ГОСТ 20072

‎‏ОСТ 26-2043


‎ГОСТ 20700 ‎ГОСТ 10494‎
От –40 до 540‎ 16(160)‎ Шпильки, болты, ‎гайки‎‎
От –70 до 540‎ Не ограничено



‎100(1000)
Шайбы‎
От 0 до 535‎ Болты, шпильки‎
От 0 до 565‎ Гайки
От –50 до 510‎ Шпильки

20Х1М1Ф1Р
‎ГОСТ 20072‎‏‎

ОСТ 26-2043‎‏
От –40 до 565‎ 16(160)‎ Шпильки, болты,
‎гайки‎
От –70 до 565‎ Шайбы‎

‎‏20Х1М1Ф1ТР,
‎20Х1М1Ф1БР
‎ГОСТ 20072

ОСТ 26-2043


‎ГОСТ 20700‎‎
От –40 до 565‎ 16(160)‎ Шпильки, болты,
‎гайки‎
От –70 до 565‎ Шайбы‎
От 0 до 580‎ Не ограничено‎ Болты, шпильки,
‎гайки‎

‎‏15ХМ
‎ГОСТ 4543

ОСТ 26-2043‎ От –70 до 5 65‎ 16(160)‎ Шайбы‎
ГОСТ 20700‎ От 0 до 545‎ Не ограничено‎ Шайбы‎

20ХНЗА, 10Г2
‎ГОСТ 4543‎‏‎

ОСТ 26-2043‎‏
От –70 до 425‎ 16(160)‎ Шпильки, болты,
‎гайки‎
От –70 до 450‎ Шайбы‎

‏37Х12Н8Г8МФБ
‎‎ГОСТ 5632‎‎

ОСТ 26-2043‏‎ От –40 до 450‎ 16(160)‎‎ Шпильки, болты,
‎гайки‎
От –70 до 600‎ Шайбы‎

12Х18Н10Т
‎ГОСТ 5632
‎ГОСТ 5949

ОСТ 26-2043‎ От –70 до 600‎ 16(160)‎ Шпильки, болты,
‎гайки, шайбы‎
ГОСТ 20700‎ От 0 до 650‎ Не ограничено‎ Шайбы‎

08Х18Н10Т
‎ГОСТ 5632‎

ГОСТ 20700‎ От 0 до 650‎ Не ограничено‎ Шайбы‎

45Х14Н14В2М
‎ГОСТ 5632‎

ОСТ 26-2043
‎ГОСТ 5949
От –70 до 600‎ 16(160)‎ Шпильки, болты,
‎гайки‎

‎‏18Х12ВМБФР
‎ГОСТ 5632
‎ГОСТ 5949

ОСТ 26-2043‎ От –40 до 580‎ 16(160)‎ Шпильки, болты,
‎гайки, шайбы‎
ГОСТ 20700‎‏‎ От 0 до 560‎ Не ограничено‎‎ Болты, шпильки,
‎гайки‎
От 0 до 580‎ Шайбы‎

12Х1МФ
‎ГОСТ 20072‎

ГОСТ 20700‎ От 0 до 570‎ Не ограничено‎ Шайбы‎

08Х16Н13М2Б
‎ГОСТ 5632‎‏‎

ГОСТ 20700‎‏
От 0 до 625‎ Не ограничено‎‏
Болты, шпильки,
‎гайки‎
От 0 до 650‎ Шайбы‎
ХН35ВТ
‎ГОСТ 5632‎

ГОСТ 20700‎

От 0 до 650‎

Не ограничено‎‎

Болты, шпильки,
‎гайки‎

Suggestion to the documentListen to audioGet a link from a document element
Примечания:
Suggestion to the documentListen to audioGet a link from a document element
* Ссылка на ТУ, ОСТ является справочной.
Suggestion to the documentListen to audioGet a link from a document element
1. Крепежные детали по ГОСТ 20700 применяются для сосудов в энергомашиностроении.
Suggestion to the documentListen to audioGet a link from a document element
2. Допускается применять крепежные изделия из марок стали 35Х, 38ХА, 40Х, 30Х, 30ХМА, 35ХМ при температурах ниже минус 40° С до минус 60° С, если испытания на ударную вязкость проводятся при рабочих отрицательных температурах образцов с концентратором вида V (тип II по ГОСТ 9454). При этом ни у одного из образцов ударная вязкость не должна быть менее 30 J/cm2 (3kgfm/cm2).
Suggestion to the documentListen to audioGet a link from a document element
Таблица 8
Suggestion to the documentListen to audioGet a link from a document element

Цветные металлы и сплавы

Марка материала,
‎обозначение
‎стандарта или
‎технических
‎условий‎

Технические
‎требования‎‏‎

Рабочие условия‎‎‎

Виды испытаний
‎и требования

Примечания,
‎данные в
‎конце таблицы‎‏

температура
‎стенки, ° С‎

давление среды,
‎МРа (kgf/cm2),
‎не более‎

1‎

2‎

3‎

4‎

5‎

6‎

1. Лист и плиты‎‎

Ml, М2, МЗ, Mlp,
‎М2р, МЗр
‎ГОСТ 859‎
ГОСТ 1173
‎ГОСТ 859‎

От –270 до 360‎

Не ограничено‎

ГОСТ 1173‎

п.п. 1, 2‎

Л63, Л68, ЛС59-1,
‎Л062-1
‎ГОСТ 15527‎
ГОСТ 931‎ От –270 до 250‎ Не ограничено‎ ГОСТ 931‎ п. 3‎
ЛЖМц59-1-1
‎ГОСТ 15527‎
ОСТ 48-24*‎ От –270 до 250‎ Не ограничено‎ ТУ 48-21-897*
НП2
‎ГОСТ 492‎
ГОСТ 6235‎ От –70 до 360‎ 2,5 (25)‎ ГОСТ 6235‎ п.п. 1, 4, 5‎
НМЖМц28-2,5-1,5
‎ГОСТ 492‎
ГОСТ 5063‎ От –70 до 360‎ 2,5 (25)‎ ГОСТ 5063‎ п. 1‎
БрБ2
‎ГОСТ 18175‎
ГОСТ 1789‎ От-270 до 250‎ 4(40)‎ ГОСТ 1789‎ п. 6‎
А5, А6, АДО, АД1,
‎АМц, Амг3, АМг5
‎ГОСТ 4784‎
ГОСТ 21631‎ От –270 до 150‎ 6(60)‎ ГОСТ 21631‎ п.п. 1, 7‎
АД0, АД1, А5, А6,
‎Амц
‎ГОСТ 4784‎
ГОСТ 17232‎ От –70 до 150‎ 6(60)‎ ГОСТ 17232‎ п. 8‎
Амг3, АМг5, Амг6
‎ГОСТ 4784‎
ГОСТ 17232‎ От –210 до 150‎ 6(60)‎ ГОСТ 17232‎ п. 8‎
ВТ 1-0, ВТ 1-00
‎ГОСТ 19807‎
ГОСТ 22178‎ От –270 до 300‎ Не ограничено‎ ГОСТ 22178‎
ОТ4-0
‎ГОСТ 19807‎
ГОСТ 22178‎ От –196 до 400‎ Не ограничено‎ ГОСТ 22178‎
ВТ 1-0
‎ГОСТ 19807‎
ГОСТ 23755‎ От –196 до 300‎ Не ограничено‎ ГОСТ 23755‎ п. 9‎
ОТ4-0
‎ГОСТ 19807‎
ГОСТ 23755‎ От –196 до 400‎ Не ограничено‎ ГОСТ 23755‎ п. 9‎

2. Трубы‎‎

Л68,Л070-1,
‎ЛОМш70-1-0,05
‎ЛАМш77-2-0,05
‎ГОСТ 15527‎
ГОСТ 21646‎ От –196 до 250‎ Не ограничено‎ ГОСТ 21646‎ п. 11‎
Л63.Л68, ЛС59-1
‎ЛЖМц59-1-1
‎ГОСТ 15527‎
ГОСТ 494‎ От –253 до 250‎ Не ограничено‎ ГОСТ 494‎ п.п. 12, 13, 14‎
МНЖ5-1
‎ГОСТ 492‎
ГОСТ 17217‎ От –196 до 200‎ Не ограничено‎ ГОСТ 17217‎ п. 15‎
МНЖМц30-1-1
‎ГОСТ 492‎
ГОСТ 10092‎ От 0 до 250‎ Не ограничено‎ ГОСТ 10092‎ п. 1‎
АДО, АД 1, Амц
‎ГОСТ 4784‎
ГОСТ 18475‎ От –270 до 150‎ 6(60)‎ ГОСТ 18475‎ п. 16‎
Амг2, Амг3, АМг5
‎ГОСТ 4784‎
ГОСТ 18482‎ От –270 до 150‎ 6(60)‎ ГОСТ 18482‎
ВТ1-0, ВТ1-00
‎ГОСТ 19807‎
ГОСТ 21945‎ От –270 до 300‎ Не ограничено‎ ГОСТ 21945‎
ПТ-1М
‎ГОСТ 19807‎
ГОСТ 21945‎ От –270 до 300‎ Не ограничено‎ ГОСТ 21945‎
Ml, M2, МЗ.М1р,
‎М2р, МЗр
‎ГОСТ 859‎
ГОСТ 617‎ От –270 до 250‎ Не ограничено‎ ГОСТ 617‎ п.п. 1, 10‎

3. Прутки и литье‎‎

НМЖМц28-2,5-1,5
‎ГОСТ 492‎
ГОСТ 1525‎ От –70 до 250‎ 2,5(25)‎ ГОСТ 1525‎ п. 1‎

1‎

2‎

3‎

4‎

5‎

6‎

ЛЦ23А6ЖЗ-Мц2
‎(ЛАЖМц66-6-3-2)
‎ГОСТ 17711‎
ГОСТ 17711‎ От –70 до 250‎ Не ограничено‎ ГОСТ 17711‎
АДО, АМг2, Амц
‎ГОСТ 4784‎
ГОСТ 21488‎ От –70 до 150‎ Не ограничено‎ ГОСТ 21488‎
ВТ1-03Т1-00
‎ГОСТ 19807‎
ГОСТ 26492‎ От –2 70 до 300‎ Не ограничено‎ ГОСТ 26492‎
ОТ4-0
‎ГОСТ 19807‎
ГОСТ 26492‎ От –196 до 400‎ Не ограничено‎ ГОСТ 26492‎
Suggestion to the documentListen to audioGet a link from a document element
Примечания:
Suggestion to the documentListen to audioGet a link from a document element
* Ссылка на ТУ, ОСТ является справочной.
Suggestion to the documentListen to audioGet a link from a document element
1. Испытания на растяжение проводить в мягком состоянии.
Suggestion to the documentListen to audioGet a link from a document element
2. Испытания на изгиб листов из раскисленной меди проводят по требованию потребителя, оговоренному в заказе.
Suggestion to the documentListen to audioGet a link from a document element
3. Испытания на растяжение проводят в мягком состоянии марок Л63, Л68, ЛС59-1, а марки Л062-1 — в горячекатаном.
Suggestion to the documentListen to audioGet a link from a document element
4. По требованию потребителя проводят испытания на глубину выдавливания мягких полос толщиной 1 и 1,2 mm.
Suggestion to the documentListen to audioGet a link from a document element
5. По требованию потребителя проводят испытания на изгиб.
Suggestion to the documentListen to audioGet a link from a document element
6. Испытания на растяжение, выдавливание, загиб и после дисперсионного отвердения проводить в мягком состоянии (после закалки).
Suggestion to the documentListen to audioGet a link from a document element
7. Механические свойства листов без термической обработки и отожженных (кроме сплавов марок Амг3, АМг5, Амг6) изготовителем не контролируются, а обеспечиваются технологией изготовления (п. 4.6 ГОСТ 21631).
Suggestion to the documentListen to audioGet a link from a document element
8. Механические свойства обеспечиваются технологией изготовления и проверяются по требованию потребителя (п. 4.4 ГОСТ 17232).
Suggestion to the documentListen to audioGet a link from a document element
9. Испытания на изгиб проводят только для сплава марки ВТ1-0.
Suggestion to the documentListen to audioGet a link from a document element
10. По соглашению сторон в организации-изготовителе проводят испытания .гидравлическим давлением свыше 70 kgf/cm2.
Suggestion to the documentListen to audioGet a link from a document element
11. Испытания на растяжение латуни марки Л68 проводить в мягком состоянии.
Suggestion to the documentListen to audioGet a link from a document element
12. Испытания на растяжение труб марок Л63, Л68 проводить в мягком состоянии, трубы марок ЛС69-1, ЛЖМц59-1-1 испытываются прессованными.
Suggestion to the documentListen to audioGet a link from a document element
13. По требованию потребителя тянутые и холоднокатаные трубы с толщиной стенки 3 мм и менее подвергаются испытанию на сплющивание.
Suggestion to the documentListen to audioGet a link from a document element
14. По согласованию изготовителя с потребителем трубы марок Л63, Л68 изготовляют повышенной пластичности.
Suggestion to the documentListen to audioGet a link from a document element
15. Испытания на растяжение проводить в отожженном состоянии.
Suggestion to the documentListen to audioGet a link from a document element
16. Механические свойства отожженных труб изготовитель не контролирует.
Suggestion to the documentListen to audioGet a link from a document element
17. По требованию потребителя проводится испытание на раздачу.
Suggestion to the documentListen to audioGet a link from a document element
Таблица 9
Suggestion to the documentListen to audioGet a link from a document element

‎‎Отливки из чугуна

Марка материала,
‎обозначение стандарта
‎или технических условий

Технические
‎требования

Рабочие условия‎‎‎

Вид испытания
‎и требования‎‏

температура
‎стенки, ° С‎

давление среды,
‎МРа (kgf/cm2),
‎не более‎

СЧ15,СЧ20, СЧ25,СЧ30‎ ГОСТ 1412‎ От –15до300‎ 1,0(10)‎ По ГОСТ 26358‎
КЧЗО-6, КЧЗЗ-8, КЧ35-10,
‎КЧ37-12‎
ГОСТ 1215‎ От –20 до 300‎ 2,0 (20)‎ По ГОСТ 26358‎
ВЧ35-17, ВЧ40-12‎ ГОСТ 7293‎ От –15 до 350‎ 5,0 (50)‎ По ГОСТ 26358‎
СЧ-15М4, СЧ-17МЗ, СЧ-15,
‎СЧ-17‎
ГОСТ 7769‎ От 0 до 700‎ 0,25 (2,5)‎ По ГОСТ 26358‎
ЧНХТ‎

ГОСТ 7769‎

От –15 до 300‎

1,0(10)‎

По ГОСТ 26358‎

Suggestion to the documentListen to audioGet a link from a document element
Примечания:
Suggestion to the documentListen to audioGet a link from a document element
1. Для марок высоколегированных сталей в числителе приведены данные, относящиеся к баллонам, изготовленным из горячекатаных труб, в знаменателе — из холодно- и теплодеформированных труб.
Suggestion to the documentListen to audioGet a link from a document element
2. Н — нормализация, 3 — закалка, О — отпуск, А — аустенизация, П — без термообработки.
Suggestion to the documentListen to audioGet a link from a document element
Таблица 10
Suggestion to the documentListen to audioGet a link from a document element

‎‎Перечень марок стали и сплавов, применяемых для изготовления баллонов

Марка стали‎‏

Химический
‎состав
‎(ГОСТ,
‎ТУ, ОСТ)‎

Временное
‎сопротивление, МРа
‎(kgf/mm2)

Предел
‎текучести
‎МРа
‎(kgf/mm2),
‎не менее

Термическая
‎обработка‎‏

Температура
‎применения, ° С‎‎

Давление
‎среды,
‎МРа
‎(kgf/cm2),
‎не более

Максимальная
толщина
‎цилиндрическ‎‎ой части
‎баллона, mm,
‎не более

не менее‎

не более‎

не ниже‎

не выше‎

1‎

2‎ 3‎ 4‎ 5‎ 6‎ 7‎ 8‎ 9‎ 10‎
20ХН4ФА‎ ГОСТ 4543‎ 1275 (130)‎ 1521 (155)‎ 1079(110)‎ З+О‎ –80‎ 150‎ Не ограничено‎ 15‎
35ХНЗМФА
‎38ХНЗМФА‎
ТУ 14-3-883
‎ГОСТ 4543‎
1128
‎(115)‎
1373
‎(140)‎
981 (100)‎ З+О‎ –80‎ 150‎ Не ограничено‎ 30‎
‏40ХН2МА‎
‏ГОСТ 4543‎
981
‎(100)‎
1177
‎(120)‎
834 (85)‎ З+О‎ –50‎ 150‎ Не ограничено‎‏
15‎
932 (95)‎ 1177 (120)‎ 785 (80)‎ З+О‎ –50‎ 150‎ 25‎
30ХМА ‎‏ГОСТ 4543‎‏‎ 1030
‎(105)‎
1275
‎(130)‎
883 (90)‎ З+О‎ –50‎ 150‎ Не ограничено 15‎
932 (95)‎ 1177(120)‎ 736 (75)‎ З+О‎ –60‎ 150‎ 21‎
785 (80)‎ 981 (100)‎ 589 (60)‎ З+О‎ –50‎ 150‎ 21
‎‏ЗОХГСА
ГОСТ 4543‎‏ 883 (90)‎ 1226
‎(125)‎
687 (70)‎ З+О‎ –50‎ 150‎ ‎‏Не ограничено 15‎
687 (70)‎ Не ограничено‎ 412 (42)‎ Н+0‎ –50‎ 150‎ Не ограничено‎
40Х, 38ХА,
‎35ХГМФ, 38ХГР
ГОСТ 4543‎ 883(90)‎ 1177
‎(120)‎
687 (70)‎ З+О‎ –50‎ 150‎ 40(400)‎ 30‎
45‎ ГОСТ 1050‎ 598(61)‎ Не ограничено‎ 353 (36)‎ Н‎ –50‎ 150‎ 25 (250)‎ Не ограничено‎
40‎ ГОСТ 1050‎ 569 (58)‎ Не ограничено‎ 334 (34)‎ Н‎ –50‎ 150‎ 25 (250)‎ Не ограничено‎
35‎ ГОСТ 1050‎ 530 (54)‎ Не ограничено‎ 314 (32)‎ Н‎ –50‎ 150‎ 25 (250)‎ Не ограничено‎‎
30‎ ГОСТ 1050‎ 491 (50)‎ Не ограничено‎ 294 (30)‎ Н‎ –50‎ 150‎ 25 (250)‎ Не ограничено‎
25‎ ГОСТ 1050‎ 451 (46)‎ Не ограничено 275 (28)‎ Н‎‎ –50‎ 150‎ 25 (250)‎ Не ограничено‎
‎‏20(*)
‎‏
ГОСТ 1050‎ 412 (42)‎ Не ограничено‎‏
‎‏
‏245 (25)‎
‎‏
Н‎ –60‎ 350‎ 25 (250)‎ Не ограничено‎
ГОСТ 1577‎‏
373 (38)‎ П‎ –40‎ 475‎‏ 5,0 (50)‎‏
‎12
Н‎ –50‎
Ст3сп
‎‎Ст3пс*‎‏‎
‏ГОСТ 380‎
‏373 (38)‎ ‏Не ограничено‎ П‎ –40 ‎‏425‎ ‎‏5,0 (50)‎‏‎ 12‎‏
П‎ –50‎‎
12Х18Н9

‎12Х18Н10Т
‎12Х18Н12Т
‎08Х18Н10Т
‎08Х18Н12Т
‎‏‎‏ГОСТ 5632



‎ГОСТ 5632‎
‎‏
‎‏
‎‏
‎‏‏Не ограничено‎
255 (26)‎‏ А‎‏
–‎ 150‎‏‎ Не ограничено‎‎‏
‎‏Не ограничено‎
196‎

‏Не ограничено‎‎‏

255 (26)‎‏ А‎‏
‎‏150‎ ‎‏Не ограничено‎‎ ‎‏Не ограничено‎
196‎
08Х18Н12Т
‎ц/б литая‎‏
‎ГОСТ 5632‎‎‏ 491 (50)‎‏ ‏Не ограничено‎‎‏‎‏
255 (26)‎‏ А‎‏
–‎ 150‎‏ ‎‏‎‏Не ограничено‎�� ‎‏‎‏Не ограничено‎‎
196‎
Сплав 14‎ ГОСТ 19807‎ 687 (70)‎ ‏Не ограничено‎‎‏‎ 491 (50)‎ Н‎ –50‎‎‎ 60‎ ‎‏‎‏Не ограничено‎‎‎ ‎‏‎‏Не ограничено‎‎‎
Suggestion to the documentListen to audioGet a link from a document element
(*) Для сварных баллонов.
Suggestion to the documentListen to audioGet a link from a document element

‎‎Подразделение сталей на типы, классы

Тип, класс стали‎

Марка стали‎

Углеродистый‎ Ст3, 10,20, 15К, 16К, 18К,20К,22К,20ЮЧ‎
Низколегированный марганцовистый, ‎марганцовокремнистый‎ 16ГС, 17ГС, 17Г1С, 09Г2С, 10Г2СФ, 09Г2, 10Г2С1, 10Г2, ‎10Г2С1Д, 09Г2СЮЧ, 16ГМЮЧ, 09Г2СФБ‎
Мартенситный*‎ 15X5, 15Х5М, 15Х5ВФ, 12Х8ВФ, 20X13, Х9М, 12X13‎
Ферритный‎ 08X13, 08Х17Т, 15Х25Т‎
Аустенитно-ферритный‎ 08Х22Н6Т, 12Х21Н5Т,08Х18Г8Н2Т, 15Х18Н12С4ТЮ‎
Аустенитный‎ 10Х14П4Н4Т, 08Х18Н10Т, 08Х18Н12Б, 10Х17Н13М2Т, ‎08Х17Н15МЗТ, 037Н14МЗ, 12Х18Н12Т, 02Х18Н11, ‎02Х8Н22С6, 039АГЗН1 ОТ, 07ХГЗАГ20, 12Х18Н1 ОТ, ‎12Х18Н9Т, ОЗХ21Н21М4ГБ‎
Сплавы на железо никелевой ‎и никелевой основе‎ 06Х28МДТ, 03МДТ, ХН32Т‎
‎‎__________________________________________
Suggestion to the documentListen to audioGet a link from a document element
* Стали указанного типа и класса склонны к подкалке.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
ПРИЛОЖЕНИЕ 5
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
Suggestion to the documentListen to audioGet a link from a document element
Допуски и отклонения от геометрических размеров сосудов
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
1. Отклонение наружного (внутреннего) диаметра обечаек, цилиндрических отбортованных элементов днищ, сферических днищ, изготовленных из листов и поковок, не должно превышать ±1% номинального диаметра.
Suggestion to the documentListen to audioGet a link from a document element
2. Относительная овальность в любом поперечном сечении не должна превышать 1%. Величина относительной овальности определяется по формулам:
Suggestion to the documentListen to audioGet a link from a document element
в сечении, где отсутствуют штуцера и люки:
Suggestion to the documentListen to audioGet a link from a document element
где:
Suggestion to the documentListen to audioGet a link from a document element
в сечении, имеются штуцера и люки:
Suggestion to the documentListen to audioGet a link from a document element
где:
Suggestion to the documentListen to audioGet a link from a document element
Dmax, Dmin — соответственно наибольший и наименьший наружные (внутренние) диаметры сосуда, mm;
Suggestion to the documentListen to audioGet a link from a document element
d — внутренний диаметр штуцера или люка, mm.
Suggestion to the documentListen to audioGet a link from a document element
Величину относительной овальности для сосудов с отношением толщины стенки обечайки к внутреннему диаметру 0,01 и менее допускается увеличить до 1,5%.
Suggestion to the documentListen to audioGet a link from a document element
Относительная овальность для элементов сосудов, работающих под наружным давлением, не должна превышать 0,5%.
Suggestion to the documentListen to audioGet a link from a document element
3. Увод (угловатость) f кромок в сварных швах не должен превышать f = 0,1s + 3 mm, но не более соответствующих величин, указанных в таблице 11 для элементов сосудов рис. 1.
Suggestion to the documentListen to audioGet a link from a document element
Таблица 11
Suggestion to the documentListen to audioGet a link from a document element

Максимальный увод (угловатость) f кромок в стыковых швах, mm‎‎

обечаек‎

шаровых резервуаров и днищ из лепестков‎‎‎

конических днищ‎‎‎

независимо от D*‎

D < 5000‎

D > 5000‎

D < 2000‎

D > 2000‎

5‎

6‎

8‎

5‎

7‎

Suggestion to the documentListen to audioGet a link from a document element
* D — внутренний диаметр, mm.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Рис. 1. Увод (угловатость) кромок в сварных швах
Suggestion to the documentListen to audioGet a link from a document element
4. Смещение кромок b листов (рис. 2), измеряемое по срединной поверхности, в стыковых соединениях, определяющих прочность сосуда, не должно превышать b = 0,1s, но не более 3 mm. Смещение кромок в кольцевых швах, за исключением швов, выполняемых электрошлаковой сваркой, не должно превышать величин, приведенных в таблице 12. Смещение кромок в кольцевых швах, выполняемых электрошлаковой сваркой, не должно превышать 5 mm.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Рис. 2. Смещение кромок листов
Suggestion to the documentListen to audioGet a link from a document element
Таблица 12
Suggestion to the documentListen to audioGet a link from a document element

Толщина
‎свариваемых
‎листов s, mm‎‏‎

Максимально допустимые смещения стыкуемых кромок в кольцевых швах, mm‎‎

на монометаллических сосудах‎

на биметаллических сосудах со стороны коррозионного слоя‎

До 20‎

0,1s + 1‎

‎‏50% толщины плакирующего слоя

Свыше 20 до 50‎

0,15s, но не более 5‎

Свыше 50 до 100‎

0,04s + 3,5*‎

0,04s + 3, но не более толщины плакирующего слоя‎

Свыше 100‎

0,025s + 5*, но не более 10‎

0,025s + 5, но не более 8 и не более толщины плакирующего слоя‎

Suggestion to the documentListen to audioGet a link from a document element
* При условии наплавки на стыкуемые поверхности с уклоном 1:3 для сварных соединений, имеющих смещение кромок более 5 mm.
Suggestion to the documentListen to audioGet a link from a document element
5. Смещение кромок в стыковых сварных соединениях труб не должно превышать величин, приведенных в таблице 13.
Suggestion to the documentListen to audioGet a link from a document element
Таблица 13
Suggestion to the documentListen to audioGet a link from a document element
Толщина стенки трубы s, mm‎ Максимально допустимые смещения кромок, mm‎
До 3‎ 0,2s‎
Свыше 3 до 6‎ 0,1s + 0,3‎
Свыше 6 до 10‎ 0,15s‎
Свыше 10 до 20‎ 0,05s + 1‎
Свыше 20‎ 0,1s, но не более З‎
Suggestion to the documentListen to audioGet a link from a document element
6. Допуски, не указанные в настоящем приложении, должны соответствовать требованиям НТД.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
ПРИЛОЖЕНИЕ 6
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
Suggestion to the documentListen to audioGet a link from a document element
Порядок аттестации технологии сварки сосудов
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
1. Исследовательская аттестация технологии сварки проводится в целях определения характеристик сварных соединений, необходимых для расчетов при проектировании и выдачи технологических рекомендаций (область применения технологии, сварочные материалы, режимы подогрева, сварки и термической обработки, гарантируемые показатели приемо-сдаточных характеристик сварного соединения, методы контроля и др.).
Suggestion to the documentListen to audioGet a link from a document element
2. Характеристики сварных соединений, определяемые при исследовательской аттестации, выбирают в зависимости от вида и назначения основного металла и следующих условий эксплуатации сварных соединений:
Suggestion to the documentListen to audioGet a link from a document element
механические свойства при нормальной и рабочей температуре, в том числе временное сопротивление разрыву, предел текучести, относительное удлинение и относительное сужение металла шва, ударная вязкость металла шва и зоны термического влияния сварки, временное сопротивление разрыву и угол изгиба сварного соединения;
Suggestion to the documentListen to audioGet a link from a document element
длительная прочность, пластичность и ползучесть;
Suggestion to the documentListen to audioGet a link from a document element
циклическая прочность;
Suggestion to the documentListen to audioGet a link from a document element
критическая температура хрупкости металла шва и зоны термического влияния сварки;
Suggestion to the documentListen to audioGet a link from a document element
стабильность свойств сварных соединений после термического старения при рабочей температуре;
Suggestion to the documentListen to audioGet a link from a document element
интенсивность окисления в рабочей среде;
Suggestion to the documentListen to audioGet a link from a document element
отсутствие недопустимых дефектов;
Suggestion to the documentListen to audioGet a link from a document element
стойкость против межкристаллитной коррозии (для сварных соединений элементов из сталей аустенитного класса);
Suggestion to the documentListen to audioGet a link from a document element
другие характеристики, специфические для выполняемых сварных соединений.
Suggestion to the documentListen to audioGet a link from a document element
По результатам исследовательской аттестации организацией, проводившей ее, должны быть выданы рекомендации, необходимые для ее практического применения. Разрешение на применение предлагаемой технологии в производстве.
Suggestion to the documentListen to audioGet a link from a document element
3. Производственная аттестация технологии сварки проводится каждой организацией до начала ее применения с целью проверки соответствия сварных соединений, выполненных по ней в конкретных условиях производства, требованиям настоящих Правил и НТД.
Suggestion to the documentListen to audioGet a link from a document element
Производственная аттестация должна проводиться для каждой группы однотипных сварных соединений, выполняемых на данном предприятии. Определение однотипности сварных соединений приведено в приложении 10.
Suggestion to the documentListen to audioGet a link from a document element
4. Производственная аттестация проводится аттестационной комиссией, созданной в организации в соответствии с программой, разработанной этой организацией и утвержденной председателем комиссии.
Suggestion to the documentListen to audioGet a link from a document element
Программа должна предусматривать проведение неразрушающего и разрушающего контроля сварных соединений и оценку качества сварки по результатам контроля.
Suggestion to the documentListen to audioGet a link from a document element
Порядок проведения производственной аттестации, в том числе применявшейся в организации до введения в действие настоящих Правил, определяется НТД или ПТД.
Suggestion to the documentListen to audioGet a link from a document element
Если при производственной аттестации технологии сварки получены неудовлетворительные результаты по какому-либо виду испытаний, аттестационная комиссия должна принять меры по выяснению причин несоответствия полученных результатов установленным требованиям и решить, следует ли провести повторные испытания или данная технология не может быть использована для сварки производственных соединений и нуждается в доработке.
Suggestion to the documentListen to audioGet a link from a document element
5. В случае ухудшения свойств или качества сварных соединений по отношению к уровню, установленному исследовательской аттестацией, предприятие-изготовитель (монтажная или ремонтная организация) должно приостановить применение технологии сварки, установить и устранить причины, вызвавшие их ухудшение, и провести повторную производственную аттестацию, а при необходимости — и исследовательскую аттестацию.
Suggestion to the documentListen to audioGet a link from a document element
6. При изготовлении, монтаже и ремонте сосудов могут применяться любые аттестованные технологии сварки.
Suggestion to the documentListen to audioGet a link from a document element
Не допускается применение газовой сварки для деталей из аустенитных и высокохромистых сталей мартенситного и мартенситно-ферритного классов.
Suggestion to the documentListen to audioGet a link from a document element
7. Необходимость и режим предварительного и сопутствующих подогревов свариваемых деталей определяются технологией сварки и должны быть указаны в ПТД.
Suggestion to the documentListen to audioGet a link from a document element
При отрицательной температуре окружающего воздуха подогрев производится в тех же случаях, что и при положительной, но температура подогрева должна быть выше на 50° С.
Suggestion to the documentListen to audioGet a link from a document element
8. После сварки шов и прилегающие участки должны быть очищены от шлака, брызг металла и других загрязнений.
Suggestion to the documentListen to audioGet a link from a document element
Внутренний грат в стыках труб, выполненных контактной сваркой, должен быть удален для обеспечения заданного проходного сечения.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
ПРИЛОЖЕНИЕ 7
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
Suggestion to the documentListen to audioGet a link from a document element
Требования к сборочным и сварочным работам
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
1. Перед началом сварки должно быть проверено качество сборки соединяемых элементов, а также состояние стыкуемых кромок и прилегающих к ним поверхностей. При сборке не допускается подгонка кромок ударным способом или местным нагревом.
Suggestion to the documentListen to audioGet a link from a document element
2. Сварочные материалы, применяемые для сварки сосудов, должны соответствовать требованиям стандартов и технических условий, что должно подтверждаться документом организации-изготовителя.
Suggestion to the documentListen to audioGet a link from a document element
3. Марки, сортамент, условия хранения и подготовка к использованию сварочных материалов должны соответствовать требованиям НТД на сварку.
Suggestion to the documentListen to audioGet a link from a document element
4. Сварочные материалы должны быть проконтролированы: каждая партия электродов:
Suggestion to the documentListen to audioGet a link from a document element
на сварочно-технологические свойства;
Suggestion to the documentListen to audioGet a link from a document element
на соответствие содержания легирующих элементов нормированному составу путем стилоскопирования наплавленного металла, выполненного легированными электродами (типов Э-09Х1М, Э-09Х1МФ, аустенитных и др.);
Suggestion to the documentListen to audioGet a link from a document element
каждая партия порошковой проволоки — на сварочно-технологические свойства;
Suggestion to the documentListen to audioGet a link from a document element
каждая бухта (моток, катушка) легированной сварочной проволоки — на наличие основных легирующих элементов путем стилоскопирования.
Suggestion to the documentListen to audioGet a link from a document element
5. Подготовка кромок и поверхностей под сварку должна выполняться механической обработкой либо путем термической резки или строжки (кислородной, воздушно-дуговой, плазменно-дуговой) с последующей механической обработкой (резцом, фрезой, абразивным инструментом). Глубина механической обработки после термической резки (строжки) должна быть указана в НТД в зависимости от восприимчивости конкретной марки стали к термическому циклу резки (строжки).
Suggestion to the documentListen to audioGet a link from a document element
6. Кромки деталей, подлежащих сварке, и прилегающие к ним участки должны быть очищены от окалины, краски, масла и других загрязнений в соответствии с требованиями НТД.
Suggestion to the documentListen to audioGet a link from a document element
7. Приварка и удаление вспомогательных элементов (сборочных устройств, временных креплений и др.) должны производиться в соответствии с указаниями чертежей и НТД. Приварка этих элементов должна выполняться сварщиком, допущенным к сварке данного изделия.
Suggestion to the documentListen to audioGet a link from a document element
8. Прихватки должны выполняться сварщиком, допущенным к сварке данного изделия с применением присадочных материалов, предусмотренных технической документацией на сварку данного сосуда. Прихватки при дальнейшем проведении сварочных работ удаляются или переплавляются основным швом.
Suggestion to the documentListen to audioGet a link from a document element
9. Приварка временных креплений и удаление их после сварки основного изделия должны производиться по технологии, исключающей образование трещин и закалочных зон в металле изделия.
Suggestion to the documentListen to audioGet a link from a document element
10. Все сварочные работы при изготовлении сосудов и их элементов должны производиться при положительных температурах, в закрытых помещениях.
Suggestion to the documentListen to audioGet a link from a document element
11. При монтаже, доизготовлении на монтажных площадках, а также ремонте сосудов, эксплуатируемых вне помещений, допускается сварка при отрицательных температурах окружающего воздуха. При этом сварщик, а также место сварки должны быть защищены от непосредственного воздействия ветра и атмосферных осадков. Сварка при температуре окружающего воздуха ниже 0° С производится в соответствии с НТД.
Suggestion to the documentListen to audioGet a link from a document element
12. Все сварные швы подлежат клеймению, позволяющему установить сварщика, выполняющего эти швы. Система маркировки указывается в производственно-технологической документации (далее по тексту — ПТД).
Suggestion to the documentListen to audioGet a link from a document element
Клеймо наносится на расстоянии 20 — 50 mm от кромки сварного шва с наружной стороны. Если шов с наружной и внутренней сторон заваривается разными сварщиками, клейма ставятся только с наружной стороны через дробь: в числителе клеймо сварщика с наружной стороны шва, в знаменателе — с внутренней стороны. Если сварные соединения сосуда выполняются одним сварщиком, то допускается клеймо сварщика ставить около фирменной таблички или на другом открытом участке изделия.
Suggestion to the documentListen to audioGet a link from a document element
Если сварные соединения выполнялись несколькими сварщиками, то на нем должны быть поставлены клейма всех сварщиков, участвовавших в его выполнении.
Suggestion to the documentListen to audioGet a link from a document element
У продольных швов клеймо должно находиться в начале и в конце шва на расстоянии 100 mm от кольцевого шва. На обечайке с продольным швом длиной менее 400 mm допускается ставить одно клеймо. Для кольцевого шва клеймо должно выбиваться в месте пересечения кольцевого шва с продольным и далее через каждые два метра, но при этом должно быть не менее двух клейм на каждом шве. Клейма ставятся с наружной стороны. Клеймение продольных и кольцевых швов сосудов с толщиной стенки менее 4 mm допускается производить электрографом или несмываемыми красками.
Suggestion to the documentListen to audioGet a link from a document element
Место клеймения заключается в хорошо видимую рамку, выполняемую несмываемой краской или электрографом, и указано в паспорте сосуда.
Suggestion to the documentListen to audioGet a link from a document element
13. Необходимость и способ маркировки сварных соединений с толщиной стенки менее 6 mm устанавливаются требованиями ПТД. Способ маркировки должен исключать наклеп, подкалку или недопустимое утонение толщины металла и обеспечить сохранность маркировки в течение всего периода эксплуатации изделия.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
ПРИЛОЖЕНИЕ 8
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
Suggestion to the documentListen to audioGet a link from a document element
Требования к термической обработке сосудов
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
1. Термическая обработка элементов сосудов производится для обеспечения соответствия свойств металла и сварных соединений показателям, принятым в НТД на металл и сварку, а также для снижения остаточных напряжений, возникающих при выполнении технологических операций (сварки, гибки, штамповки и др.).
Suggestion to the documentListen to audioGet a link from a document element
2. К проведению работ по термической обработке допускаются термисты-операторы, прошедшие специальную подготовку, соответствующие испытания и имеющие удостоверение на право производства работ.
Suggestion to the documentListen to audioGet a link from a document element
3. Термической обработке подлежат сосуды, в стенках которых после изготовления (при вальцовке, штамповке, сварке и т. д.) возможно появление недопустимых остаточных напряжений, а также сосуды, прочность которых достигается термообработкой.
Suggestion to the documentListen to audioGet a link from a document element
4. Сосуды и их элементы из углеродистых, а также низколегированных марганцовистых и марганцово-кремнистых сталей, изготовленные с применением сварки, штамповки или вальцовки, подлежат обязательной термообработке, если:
Suggestion to the documentListen to audioGet a link from a document element
толщина стенки цилиндрического или конического элемента днища, фланца или патрубка сосуда в месте их сварного соединения более 36 mm для углеродистых сталей и более 30 mm для сталей низколегированных марганцовистых, марганцово-кремнистых;
Suggestion to the documentListen to audioGet a link from a document element
номинальная толщина стенки цилиндрических или конических элементов сосуда (патрубка), изготовленных из листовой стали вальцовкой (штамповкой), превышает величину, вычисленную по формуле:
Suggestion to the documentListen to audioGet a link from a document element
s = 0,009(D + 1200), где:
Suggestion to the documentListen to audioGet a link from a document element
D — минимальный внутренний диаметр, mm. Данные требования не распространяются на отбортованные рубашки;
Suggestion to the documentListen to audioGet a link from a document element
они предназначены для эксплуатации в средах, вызывающих коррозионное растрескивание;
Suggestion to the documentListen to audioGet a link from a document element
днища и другие элементы штампуются (вальцуются) при температуре окончания штамповки (вальцовки) ниже 700° С;
Suggestion to the documentListen to audioGet a link from a document element
днища сосудов и их элементы независимо от толщины изготовлены холодной штамповкой или холодным фланжированием.
Suggestion to the documentListen to audioGet a link from a document element
5. Гнутые участки труб из углеродистых и низколегированных сталей с наружным диаметром более 36 mm подлежат термообработке, если отношение среднего радиуса гиба к номинальному наружному диаметру труб составляет менее 3,5, а отношение номинальной толщины стенки трубы к ее номинальному диаметру превышает 0,05.
Suggestion to the documentListen to audioGet a link from a document element
6. Сосуды и их элементы из сталей низколегированных хромомолибденовых, хромомолибденованадиевых, сталей мартенситного класса и двухслойных с основным слоем из сталей этого типа и класса, изготовленные с применением сварки, должны быть термически обработаны независимо от диаметра и толщины стенки.
Suggestion to the documentListen to audioGet a link from a document element
Необходимость термообработки сосудов и их элементов из сталей аустенитного класса и двухслойных сталей с основным слоем из сталей углеродистого и низколегированного марганцовистого и марганцово-кремнистого типа с коррозионностойким слоем из сталей аустенитного класса устанавливается в НТД.
Suggestion to the documentListen to audioGet a link from a document element
7. Днища сосудов, изготовленные из аустенитных сталей холодной штамповкой или фланжированием, должны подвергаться термообработке.
Suggestion to the documentListen to audioGet a link from a document element
8. Для днищ и деталей из аустенитных хромоникелевых сталей, штампуемых (вальцуемых) при температуре не ниже 850° С, термическая обработка не требуется.
Suggestion to the documentListen to audioGet a link from a document element
Допускается не подвергать термической обработке горячедеформированные днища из аустенитных сталей с отношением внутреннего диаметра к толщине стенки более 28, если они не предназначены для работы в средах, вызывающих коррозионное растрескивание.
Suggestion to the documentListen to audioGet a link from a document element
9. Вид термической обработки (отпуск, нормализация или закалка с последующим отпуском, аустенизация и др.) и ее режимы (скорость нагрева, температура и время выдержки, условия охлаждения и др.) принимаются по НТД и указываются в техническом проекте.
Suggestion to the documentListen to audioGet a link from a document element
10. Допускается термическая обработка сосудов по частям с последующей местной термообработкой замыкающего шва. При местной термообработке должны быть обеспечены равномерный нагрев и охлаждение в соответствии с технологией, согласованной со специализированной организацией.
Suggestion to the documentListen to audioGet a link from a document element
При наличии требования по стойкости к коррозионному растрескиванию возможность применения местной термообработки сосуда должна быть согласована со специализированной организацией.
Suggestion to the documentListen to audioGet a link from a document element
11. В процессе термообработки в печи температура нагрева в любой точке сосуда (элемента) не должна выходить за пределы максимальной и минимальной температуры, предусмотренной режимом термообработки.
Suggestion to the documentListen to audioGet a link from a document element
Среда в печи не должна оказывать вредного влияния на термообрабатываемый сосуд (элемент).
Suggestion to the documentListen to audioGet a link from a document element
12. Свойства металла сосудов и их элементов после всех циклов термической обработки должны соответствовать требованиям настоящих Правил, стандартов, технических условий.
Suggestion to the documentListen to audioGet a link from a document element
13. Термическая обработка должна производиться таким образом, чтобы были обеспечены равномерный нагрев металла изделий, их свободное тепловое расширение и отсутствие пластических деформаций. Режимы нагрева, выдержки и охлаждения при термообработке изделий должны регистрироваться самопишущими приборами.
Suggestion to the documentListen to audioGet a link from a document element
14. Для снятия остаточных напряжений в соответствии с требованиями п. 3 настоящего приложения настоящих Правил допускается вместо термической обработки применять другие методы, предусмотренные в нормативной документации.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
ПРИЛОЖЕНИЕ 9
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
Suggestion to the documentListen to audioGet a link from a document element
Требования к контролю сварных соединений сосудов
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
1. Организация-изготовитель (доизготовитель), монтажная или ремонтная организация обязаны применять такие виды и объемы контроля своей продукции, которые гарантировали бы выявление недопустимых дефектов, ее высокое качество и надежность в эксплуатации.
Suggestion to the documentListen to audioGet a link from a document element
Контроль качества сварки и сварных соединений включает:
Suggestion to the documentListen to audioGet a link from a document element
проверку аттестации персонала;
Suggestion to the documentListen to audioGet a link from a document element
проверку сборочно-сварочного, термического и контрольного оборудования, аппаратуры, приборов и инструментов;
Suggestion to the documentListen to audioGet a link from a document element
контроль качества основных материалов;
Suggestion to the documentListen to audioGet a link from a document element
контроль качества сварочных материалов и материалов для дефектоскопии;
Suggestion to the documentListen to audioGet a link from a document element
операционный контроль технологии сварки;
Suggestion to the documentListen to audioGet a link from a document element
неразрушающий контроль качества сварных соединений;
Suggestion to the documentListen to audioGet a link from a document element
разрушающий контроль качества сварных соединений;
Suggestion to the documentListen to audioGet a link from a document element
контроль исправления дефектов.
Suggestion to the documentListen to audioGet a link from a document element
Виды контроля определяются проектной организацией в соответствии с требованиями настоящих Правил, НТД на изделия и сварку и указываются в конструкторской документации сосудов.
Suggestion to the documentListen to audioGet a link from a document element
2. Для установления методов и объемов контроля сварных соединений необходимо определить группу сосуда в зависимости от расчетного давления, температуры стенки и характеристики среды по таблице 14.
Suggestion to the documentListen to audioGet a link from a document element
Таблица 14
Suggestion to the documentListen to audioGet a link from a document element

Группа
‎сосудов‎

Расчетное давление,
‎МПа (kgf/cm2)‎

Температура стенки, ° С‎

Рабочая среда‎

1‎ Свыше 0,07 (0,7)‎ Независимо‎ Взрывоопасная или
‎пожароопасная,
‎или 1-го, 2-го классов
‎опасности по ГОСТ 12.1.007‎
2 До 2,5 (25)‎ Ниже – 70, выше 400‎ ‎‏
‎‏
‎‏
‎‏
Любая, за исключением
‎указанной для 1-й группы
‎сосудов
Свыше 2,5 (25) до 4 (40)‎ Ниже – 70, выше 200‎
Свыше 4 (40) до 5 (50)‎ Ниже – 40, выше 200‎
Свыше 5 (50)‎ Независимо‎
‎3 До 1,6 (16)‎ От – 70 до - 20.
‎От 200 до 400‎
Свыше 1,6 (16) до 2,5 (25)‎ От – 70 до 400‎
Свыше 2,5 (25) до 4 (40)‎ От – 70 до 200‎
Свыше 4 (40) до 5 (50)‎ От – 40 до 200‎
4‎ До 1,6 (16)‎ От – 20 до 200‎
Suggestion to the documentListen to audioGet a link from a document element
В тех случаях, когда в таблице 14 отсутствуют указанные сочетания параметров по давлению и температуре, для определения группы следует руководствоваться максимальным параметром.
Suggestion to the documentListen to audioGet a link from a document element
Температура стенки определяется на основании теплотехнического расчета или результатов измерений, а при отсутствии этих данных принимается равной температуре среды, соприкасающейся со стенкой сосуда.
Suggestion to the documentListen to audioGet a link from a document element
3. Объем контроля сосудов должен быть не менее предусмотренного настоящими Правилами.
Suggestion to the documentListen to audioGet a link from a document element
4. В процессе изготовления сосудов должны проверяться:
Suggestion to the documentListen to audioGet a link from a document element
соответствие металла свариваемых деталей и сварочных материалов требованиям НТД;
Suggestion to the documentListen to audioGet a link from a document element
соответствие качества подготовки кромок и сборки под сварку требованиям действующих стандартов и чертежей;
Suggestion to the documentListen to audioGet a link from a document element
соблюдение технологического процесса сварки и термической обработки, разработанных в соответствии с требованиями НТД.
Suggestion to the documentListen to audioGet a link from a document element
5. Основными видами неразрушающего контроля металла и сварных соединений являются:
Suggestion to the documentListen to audioGet a link from a document element
визуальный и измерительный;
Suggestion to the documentListen to audioGet a link from a document element
радиографический;
Suggestion to the documentListen to audioGet a link from a document element
ультразвуковой;
Suggestion to the documentListen to audioGet a link from a document element
стилоскопирование;
Suggestion to the documentListen to audioGet a link from a document element
измерение твердости;
Suggestion to the documentListen to audioGet a link from a document element
гидравлические испытания;
Suggestion to the documentListen to audioGet a link from a document element
пневматические испытания.
Suggestion to the documentListen to audioGet a link from a document element
Кроме этого могут применяться другие методы (акустическая эмиссия, магнитография, цветная дефектоскопия, определение содержания в металле шва ферритной фазы и др.) в соответствии с техническими условиями организации-изготовителя в объеме, предусмотренном НТД.
Suggestion to the documentListen to audioGet a link from a document element
6. При разрушающем контроле должны проводиться испытания механических .свойств, металлографические исследования и испытания на стойкость против межкристаллитной коррозии.
Suggestion to the documentListen to audioGet a link from a document element
7. Приемочный контроль изделия, сборочных единиц и сварных соединений должен выполняться после окончания всех технологических операций, связанных с термической обработкой, деформированием и наклепом металла.
Suggestion to the documentListen to audioGet a link from a document element
Последовательность контроля отдельными методами должна соответствовать требованиям НТД. Визуальный и измерительный контроль, а также стилоскопирование должны предшествовать контролю другими методами.
Suggestion to the documentListen to audioGet a link from a document element
8. В процессе производства работ персоналом организации — производителя работ должен осуществляться операционный контроль технологических процессов подготовки и сборки деталей под сварку, сварки и термической обработки сварных соединений, исправления дефектов сварных соединений.
Suggestion to the documentListen to audioGet a link from a document element
При операционном контроле проверяется соблюдение исполнителями требований настоящих Правил, НТД и чертежей. Объемы операционного контроля при подготовке, сборке, сварке и термической обработке и исправлении дефектов должны указываться в НТД.
Suggestion to the documentListen to audioGet a link from a document element
9. Результаты по каждому виду контроля (в том числе и операционного) должны фиксироваться в отчетной документации (журналах, формулярах, протоколах, маршрутных паспортах и т. д.).
Suggestion to the documentListen to audioGet a link from a document element
10. Каждая партия материалов для дефектоскопии (пенетранты, порошок, суспензии, радиографическая пленка, химические реактивы и т. д.) до начала их использования должна быть подвергнута входному контролю.
Suggestion to the documentListen to audioGet a link from a document element
11. Методы и объемы контроля сварных соединений приварных деталей, не работающих под внутренним давлением, должны устанавливаться НТД на изделие и сварку.
Suggestion to the documentListen to audioGet a link from a document element
12. Сведения о контроле сварных соединений основных элементов сосудов, работающих под давлением, должны заноситься в паспорт сосуда.
Suggestion to the documentListen to audioGet a link from a document element
13. Визуальному и измерительному контролю подлежат все сварные соединения сосудов и их элементов в целях выявления в них следующих дефектов:
Suggestion to the documentListen to audioGet a link from a document element
трещин всех видов и направлений;
Suggestion to the documentListen to audioGet a link from a document element
свищей и пористости наружной поверхности шва;
Suggestion to the documentListen to audioGet a link from a document element
подрезов;
Suggestion to the documentListen to audioGet a link from a document element
наплывов, прожогов, незаплавленных кратеров;
Suggestion to the documentListen to audioGet a link from a document element
смещения и совместного увода кромок свариваемых элементов свыше норм, предусмотренных настоящими Правилами;
Suggestion to the documentListen to audioGet a link from a document element
непрямолинейность соединяемых элементов;
Suggestion to the documentListen to audioGet a link from a document element
несоответствие формы и размеров швов требованиям технической документации.
Suggestion to the documentListen to audioGet a link from a document element
14. Перед визуальным осмотром поверхность сварного шва и прилегающие к нему участки основного металла шириной не менее 20 mm в обе стороны от шва должны быть зачищены от шлака и других загрязнений, при электрошлаковой сварке это расстояние должно быть не менее 100 mm.
Suggestion to the documentListen to audioGet a link from a document element
15. Осмотр и измерения сварных соединений должны производиться с наружной и внутренней сторон по всей протяженности швов. В случае невозможности осмотра и измерения сварного соединения с двух сторон его контроль должен производиться в порядке, предусмотренном автором проекта.
Suggestion to the documentListen to audioGet a link from a document element
16. Ультразвуковая дефектоскопия и радиационный контроль производятся в целях выявления в сварных соединениях внутренних дефектов (трещин, непроваров, пор, шлаковых включений и др.).
Suggestion to the documentListen to audioGet a link from a document element
17. К контролю сварных соединений сосудов физическими методами допускаются специалисты, прошедшие специальную теоретическую подготовку, практическое обучение и аттестацию в соответствии с правилами аттестации специалистов в области неразрушающего контроля.
Suggestion to the documentListen to audioGet a link from a document element
18. Ультразвуковая дефектоскопия и радиационный контроль сварных соединений должны производиться в соответствии с требованиями НТД.
Suggestion to the documentListen to audioGet a link from a document element
19. Метод контроля (ультразвуковая дефектоскопия, радиационный контроль, оба метода в сочетании) выбирается исходя из возможности обеспечения более полного и точного выявления недопустимых дефектов с учетом особенностей физических свойств металла, а также освоенности данного метода контроля для конкретного вида сварных соединений.
Suggestion to the documentListen to audioGet a link from a document element
20. Объем контроля ультразвуковой дефектоскопией или радиационным методом стыковых, угловых, тавровых и других сварных соединений сосудов и их элементов (днищ, обечаек, штуцеров, люков, фланцев и др.), включая соединения люков и штуцеров с корпусом сосуда, должен соответствовать указанному в таблице 15.
Suggestion to the documentListen to audioGet a link from a document element
Таблица 15
Suggestion to the documentListen to audioGet a link from a document element

Группа сосудов
‎(см. табл.14)‎

Длина контролируемого участка швов
‎от длины каждого шва, %‎

1‎ 100‎
2‎ 100‎
3‎ Не менее 50‎
4‎ Не менее 25‎
Suggestion to the documentListen to audioGet a link from a document element
Указанный объем контроля относится к каждому сварному соединению. Места сопряжений (пересечений) сварных соединений подлежат обязательному контролю ультразвуковой дефектоскопией или радиационным методом.
Suggestion to the documentListen to audioGet a link from a document element
Ультразвуковая дефектоскопия или радиационный контроль швов приварки внутренних и наружных устройств к корпусу сосуда должны производиться при наличии требования в технической документации.
Suggestion to the documentListen to audioGet a link from a document element
21. Сварные соединения сосудов, снабженных быстросъемными крышками, подлежат контролю ультразвуковой дефектоскопией или радиационным методом в объеме 100%.
Suggestion to the documentListen to audioGet a link from a document element
22. Для сосудов 3-й и 4-й групп места радиационного или ультразвукового контроля устанавливаются отделом технического контроля организации-изготовителя после окончания сварочных работ по результатам внешнего осмотра.
Suggestion to the documentListen to audioGet a link from a document element
23. Перед контролем соответствующего участка сварные соединения должны быть так замаркированы, чтобы их можно было легко обнаружить на картах контроля и радиографических снимках.
Suggestion to the documentListen to audioGet a link from a document element
24. При выявлении недопустимых дефектов в сварных соединениях, подвергаемых ультразвуковой дефектоскопии или контролю радиационным методом в объеме менее 100%, обязательному контролю тем же методом подлежат однотипные швы этого изделия, выполненные данным сварщиком, по всей длине соединения.
Suggestion to the documentListen to audioGet a link from a document element
25. При невозможности осуществления ультразвуковой дефектоскопии или радиационного контроля из-за недоступности отдельных сварных соединений или при неэффективности этих методов контроля (в частности, швов приварки штуцеров и труб внутренним диаметром менее 100 mm) контроль качества этих сварных соединений должен производиться другими методами в соответствии с указаниями в конструкторской документации на сосуд. Указания об использованном методе контроля и полученных результатах заносятся в паспорт сосуда.
Suggestion to the documentListen to audioGet a link from a document element
26. Капиллярный и магнитопорошковый контроль сварных соединений и изделий являются дополнительными методами контроля, устанавливаемыми чертежами и НТД в целях определения поверхностных или подповерхностных дефектов.
Suggestion to the documentListen to audioGet a link from a document element
27. Класс и уровень чувствительности капиллярного и магнитопорошкового контроля должны устанавливаться чертежами и НТД.
Suggestion to the documentListen to audioGet a link from a document element
28. Контроль стилоскопированием должен проводиться в целях подтверждения соответствия легирования металла деталей и сварных швов требованиям чертежей и НТД.
Suggestion to the documentListen to audioGet a link from a document element
29. Стилоскопированию подвергаются:
Suggestion to the documentListen to audioGet a link from a document element
все свариваемые детали (части конструкций), которые по чертежу должны изготавливаться из легированной стали;
Suggestion to the documentListen to audioGet a link from a document element
металл шва всех сварных соединений труб, которые согласно НТД должны выполняться легированным присадочным материалом;
Suggestion to the documentListen to audioGet a link from a document element
сварочные материалы согласно п. 4 приложения 11 настоящих Правил.
Suggestion to the documentListen to audioGet a link from a document element
30. Измерение твердости металла шва сварного соединения проводится в целях проверки качества выполнения термической обработки сварных соединений.
Suggestion to the documentListen to audioGet a link from a document element
31. Измерению твердости подлежит металл шва сварных соединений, выполненных из легированных теплоустойчивых сталей перлитного и мартенситно-ферритного классов методом и в объеме, установленными НТД.
Suggestion to the documentListen to audioGet a link from a document element
32. Контроль механических свойств, испытание на стойкость против межкристаллитной коррозии и металлографические исследования сварных соединений должны производиться на образцах, изготовленных из контрольных сварных соединений.
Suggestion to the documentListen to audioGet a link from a document element
Контрольные сварные соединения должны воспроизводить одно из стыковых сварных соединений сосуда, определяющих его прочность (продольные швы обечаек, хордовые и меридиональные швы выпуклых днищ), а также кольцевые швы сосудов, не имеющих продольных швов.
Suggestion to the documentListen to audioGet a link from a document element
Контрольные сварные соединения должны быть идентичны контролируемым производственным сварным соединениям (по маркам стали, толщине листа или размерам труб, форме разделки кромок, методу сварки, сварочным материалам, положению шва, режимам и температуре подогрева, термообработке) и выполнены тем же сварщиком и на том же сварочном оборудовании одновременно с контролируемым производственным соединением. Контрольные сварные соединения для кольцевых швов многослойных сосудов устанавливаются НТД на изготовление этих сосудов.
Suggestion to the documentListen to audioGet a link from a document element
33. При сварке контрольных соединений (пластин), предназначенных для проверки механических свойств, проведения испытания на стойкость против межкристаллитной коррозии и металлографического исследования, пластины следует прихватывать к свариваемым элементам так, чтобы шов контрольных пластин являлся продолжением шва свариваемого изделия.
Suggestion to the documentListen to audioGet a link from a document element
Сварка контрольных пластин для проверки соединений элементов сосудов, к которым прихватка пластин невозможна, может производиться отдельно от них, но с обязательным соблюдением всех условий сварки контролируемых стыковых соединений.
Suggestion to the documentListen to audioGet a link from a document element
34. При автоматической (механизированной) сварке сосудов на каждый сосуд должно быть сварено одно контрольное соединение. Если в течение рабочей смены по одному технологическому процессу сваривается несколько однотипных сосудов, разрешается на всю партию сосудов, сваренных в данной смене, выполнить одно контрольное соединение. При ручной сварке сосудов несколькими сварщиками каждый из них должен сварить по одному контрольному соединению на каждый сосуд.
Suggestion to the documentListen to audioGet a link from a document element
35. При серийном изготовлении сосудов в случае 100% контроля стыковых сварных соединений ультразвуковой дефектоскопией или радиационным методом допускается на каждый вид сварки варить по одному контрольному соединению на всю партию сосудов. При этом в одну партию могут быть объединены сосуды, аналогичные по назначению и типу, изготовляемые из одного вида металлопродукции (листа, трубы, поковки и т. п.), одной марки металла, имеющие одинаковую форму разделки кромок, выполненные по единому технологическому процессу и подлежащие термообработке по одному режиму, если цикл изготовления всех изделий по сборочно-сварочным работам, термообработке и контрольным операциям не превышает трех месяцев.
Suggestion to the documentListen to audioGet a link from a document element
36. При контроле качества сварных соединений в трубчатых элементах со стыковыми швами одновременно со сваркой последних должны изготовляться в тех же производственных условиях контрольные стыки для проведения испытаний механических свойств соединений. Число контрольных стыков должно составлять 1% общего числа сваренных каждым сварщиком однотипных стыков, но не менее одного стыка на каждого сварщика.
Suggestion to the documentListen to audioGet a link from a document element
37. Сварка контрольных соединений во всех случаях должна осуществляться сварщиками, выполнявшими контролируемые сварные соединения на сосудах.
Suggestion to the documentListen to audioGet a link from a document element
38. Размеры контрольных соединений должны быть достаточными для вырезки из них необходимого числа образцов всех предусмотренных видов механических испытаний, испытания на стойкость против межкристаллитной коррозии, металлографического исследования, а также для повторных испытаний.
Suggestion to the documentListen to audioGet a link from a document element
39. Контрольные сварные соединения должны подвергаться ультразвуковой дефектоскопии или радиационному контролю по всей длине.
Suggestion to the documentListen to audioGet a link from a document element
Если в контрольном соединении будут обнаружены недопустимые дефекты, все производственные сварные соединения, представленные данным соединением и не подвергнутые ранее дефектоскопии, подлежат проверке неразрушающим методом контроля по всей длине.
Suggestion to the documentListen to audioGet a link from a document element
40. Механическим испытаниям должны подвергаться контрольные стыковые сварные соединения в целях проверки соответствия их механических свойств требованиям настоящих Правил и технических условий на изготовление сосуда.
Suggestion to the documentListen to audioGet a link from a document element
Обязательные виды механических испытаний:
Suggestion to the documentListen to audioGet a link from a document element
1) на статическое растяжение — для сосудов всех групп (таблица 14 настоящего приложения);
Suggestion to the documentListen to audioGet a link from a document element
2) на статический изгиб или сплющивание — для сосудов всех групп;
Suggestion to the documentListen to audioGet a link from a document element
3) на ударный изгиб — для сосудов, предназначенных для работы при давлении более 5 МРа (50 kgf/cm2) или температуре выше 450° С, и сосудов, изготовленных из сталей, склонных к подкалке при сварке (приложение 7);
Suggestion to the documentListen to audioGet a link from a document element
4) на ударный изгиб — для сосудов 1, 2, 3-й групп, предназначенных для работы при температуре ниже –20° С.
Suggestion to the documentListen to audioGet a link from a document element
Испытания на ударный изгиб сварных соединений производятся для сосудов и их элементов с толщиной стенки 12 mm и более по п. 3 при температуре 20° С, а по п. 4 — при рабочей температуре.
Suggestion to the documentListen to audioGet a link from a document element
41. Из каждого контрольного стыкового сварного соединения должны быть вырезаны:
Suggestion to the documentListen to audioGet a link from a document element
два образца для испытания на статическое растяжение;
Suggestion to the documentListen to audioGet a link from a document element
два образца для испытаний на статический изгиб или сплющивание;
Suggestion to the documentListen to audioGet a link from a document element
три образца для испытания на ударный изгиб.
Suggestion to the documentListen to audioGet a link from a document element
42. Испытания на статический изгиб контрольных стыков трубчатых элементов сосудов с условным проходом труб менее 100 mm и толщине стенки менее 12 mm могут быть заменены испытанием на сплющивание.
Suggestion to the documentListen to audioGet a link from a document element
43. Механические испытания сварных соединений должны выполняться в соответствии с требованиями государственных стандартов.
Suggestion to the documentListen to audioGet a link from a document element
44. При испытании стальных соединений на статический изгиб полученные показатели должны быть не ниже показателей, приведенных в таблице 16.
Suggestion to the documentListen to audioGet a link from a document element
Таблица 16
Suggestion to the documentListen to audioGet a link from a document element

Тип, класс стали
‎(в соответствии с приложением 10)

Минимально допустимый угол изгиба, град‎‎‎‎

электродуговая, контактная и
‎электрошлаковая сварка‎‎

газовая сварка‎

при толщине свариваемых элементов, mm‎‎

не более 20‎

более 20‎

до 4‎

1‎

2‎ 3‎ 4‎
Углеродистый‎ 100‎ 100‎ 70‎
Низколегированный марганцовистый, марганцово-кремнистый 80‎ 60‎ 50‎
Низколегированный хромомолибденовый, хромомолибденованадиевый 50‎ 40‎ 30‎

1‎

2‎ 3‎ 4‎
Мартенситный‎ 50‎ 40‎ —‎
Ферритный‎ 50‎ 40‎ —‎‎
Аустенитно-ферритный‎ 80‎ 60‎ —‎‎
Аустенитный‎ 100‎ 100‎ —‎‎
Сплавы на железоникелевой и никелевой основе‎ 100‎ 100‎ —‎‎
Suggestion to the documentListen to audioGet a link from a document element
45. Испытание сварных соединений на ударный изгиб производится на образцах с надрезом по оси шва со стороны его раскрытия, если место надреза специально не оговорено техническими условиями на изготовление или инструкцией по сварке и контролю сварных соединений.
Suggestion to the documentListen to audioGet a link from a document element
Значение ударной вязкости стальных сварных соединений должно быть не ниже значений, указанных в таблице 17.
Suggestion to the documentListen to audioGet a link from a document element
Таблица 17
Suggestion to the documentListen to audioGet a link from a document element

‎‏‎‏Температура испытания, ° С

Минимальное значение ударной вязкости, J/cm2 (kgf m/cm2)‎‎

для всех сталей, кроме ферритного, аустенитно-ферритного и аустенитного классов

для сталей ферритного и аустенитно-ферритного классов

для сталей аустенитного класса

KCU‎ KCV‎ KCU‎ KCV‎ КСU‎ KCV‎
20‎ 50 (5)‎ 35 (3,5)‎ 40 (4)‎ 30 (3)‎ 70 (7)‎

50 (5)‎

Ниже — 20‎ 30 (3)‎ 20 (2)‎ 30 (3)‎ 20 (2)‎ 30 (3)‎

20 (2)‎

Suggestion to the documentListen to audioGet a link from a document element
Испытание на ударную вязкость проводится на образцах типа KCU или KCV по требованию стандарта или ТУ на изготовление изделия.
Suggestion to the documentListen to audioGet a link from a document element
46. При испытании сварных соединений труб на сплющивание показатели испытаний должны быть не ниже соответствующих минимально допустимых показателей, установленных стандартами или техническими условиями для труб того же сортамента и из того же материала.
Suggestion to the documentListen to audioGet a link from a document element
При испытании на сплющивание образцов из труб с продольным сварным швом последний должен находиться в плоскости, перпендикулярной направлению сближения стенок.
Suggestion to the documentListen to audioGet a link from a document element
47. Показатели механических свойств сварных соединений должны определяться как среднеарифметическое значение результатов испытания отдельных образцов. Общий результат испытаний считается неудовлетворительным, если хотя бы один из образцов при испытании на растяжение, статический изгиб или сплющивание показал результат, отличающийся от установленных норм в сторону снижения более чем на 10%. При испытании на ударный изгиб результаты считаются неудовлетворительными, если хотя бы один образец показал результат, ниже указанного в таблице 17. При температуре испытания ниже минус 40° С допускается на одном образце снижение ударной вязкости KCU до 25 J/cm (2,5 kgf m/cm2) или KCV до 20 J/cm2 (2 kgf m/cm2).
Suggestion to the documentListen to audioGet a link from a document element
48. При получении неудовлетворительных результатов по одному из видов механических испытаний этот вид испытаний должен быть повторен на удвоенном количестве образцов, вырезаемых из того же контрольного стыка. В случае невозможности вырезки образцов из указанных стыков повторные механические испытания должны быть проведены на выполненных тем же сварщиком производственных стыках, вырезанных из контролируемого изделия.
Suggestion to the documentListen to audioGet a link from a document element
Если при повторном испытании хотя бы на одном из образцов получены показатели, не удовлетворяющие установленным нормам, сварное соединение считается непригодным.
Suggestion to the documentListen to audioGet a link from a document element
49. Необходимость, объем и порядок механических испытаний сварных соединений литых и кованых элементов, труб с литыми деталями, элементов из стали различных классов, а также других единичных сварных соединений устанавливаются по НТД.
Suggestion to the documentListen to audioGet a link from a document element
Для сосудов из неметаллических и композиционных материалов должны предусматриваться образцы-свидетели. Конструкция, технология изготовления и виды испытания их определяются техническими условиями на данный сосуд.
Suggestion to the documentListen to audioGet a link from a document element
50. Металлографическому исследованию должны подвергаться контрольные стыковые сварные соединения, определяющие прочность сосудов и их элементов, которые:
Suggestion to the documentListen to audioGet a link from a document element
предназначены для работы при давлении более 5 МРа (50 kgf/cm2) или температуре выше 450° С, или температуре ниже минус 40° С, независимо от давления;
Suggestion to the documentListen to audioGet a link from a document element
изготовлены из легированных сталей, склонных к подкалке при сварке; двухслойных сталей; сталей, склонных к образованию горячих трещин (устанавливаются автором технического проекта).
Suggestion to the documentListen to audioGet a link from a document element
Металлографические исследования допускается не проводить для сосудов и их элементов толщиной до 20 mm, изготовленных из сталей аустенитного класса.
Suggestion to the documentListen to audioGet a link from a document element
51. Образцы (шлифы) для металлографического исследования сварных соединений должны вырезаться поперек шва и изготовляться в соответствии с требованиями государственных стандартов или НТД.
Suggestion to the documentListen to audioGet a link from a document element
Образцы для металлографических исследований сварных соединений должны включать все сечения шва, обе зоны термического влияния сварки, прилегающие к ним участки основного металла, а также подкладное кольцо, если таковое применялось при сварке и не подлежит удалению. Образцы для металлографических исследований сварных соединений элементов с толщиной стенки 25 mm и более могут включать лишь часть сечения соединения. При этом расстояние от линии сплавления до краев образца должно быть не менее 12 mm, а площадь контролируемого сечения — 25 х 25 mm.
Suggestion to the documentListen to audioGet a link from a document element
52. Качество сварного соединения при металлографических исследованиях должно соответствовать требованиям п.п. 1 и 2 настоящего приложения.
Suggestion to the documentListen to audioGet a link from a document element
53. При получении неудовлетворительных результатов металлографического исследования допускается проведение повторных испытаний на двух образцах, вырезанных из того же контрольного соединения.
Suggestion to the documentListen to audioGet a link from a document element
В случае получения неудовлетворительных результатов при повторных металлографических исследованиях швы считаются неудовлетворительными.
Suggestion to the documentListen to audioGet a link from a document element
54. Если при металлографическом исследовании в контрольном сварном соединении, проверенном ультразвуковой дефектоскопией или радиационным методом и признанном годным, будут обнаружены недопустимые внутренние дефекты, которые должны были быть выявлены данным методом неразрушающего контроля, все производственные сварные соединения, проконтролированные данным дефектоскопистом, подлежат 100% проверке тем же методом дефектоскопии. При этом новая проверка качества всех производственных стыков должна осуществляться другим, более опытным и квалифицированным дефектоскопистом.
Suggestion to the documentListen to audioGet a link from a document element
55. Необходимость, объем и порядок металлографических исследований сварных соединений литых и кованых элементов, труб с литыми деталями, элементов из стали различных классов, а также других единичных сварных соединений устанавливаются техническими условиями на изготовление или НТД.
Suggestion to the documentListen to audioGet a link from a document element
56. Испытание сварных соединений на стойкость против межкристаллитной коррозии должно производиться для сосудов и их элементов, изготовленных из сталей аустенитного, ферритного, аустенитно-ферритного классов и двухслойных сталей с коррозионностойким слоем из аустенитных и ферритных сталей при наличии требования в технических условиях или в техническом проекте.
Suggestion to the documentListen to audioGet a link from a document element
57. Форма, размеры, количество образцов, методы испытаний и критерии оценки склонности образцов к межкристаллитной коррозии должны соответствовать требованиям НТД.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
ПРИЛОЖЕНИЕ 10
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
Suggestion to the documentListen to audioGet a link from a document element
Порядок проведения гидравлических (пневматических) испытаний
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
1. Гидравлическому испытанию подлежат все сосуды после их изготовления.
Suggestion to the documentListen to audioGet a link from a document element
Сосуды, изготовление которых заканчивается на месте установки, транспортируемые на место монтажа частями, подвергаются гидравлическому испытанию на месте монтажа.
Suggestion to the documentListen to audioGet a link from a document element
2. Сосуды, имеющие защитное покрытие или изоляцию, подвергаются гидравлическому испытанию до наложения покрытия или изоляции.
Suggestion to the documentListen to audioGet a link from a document element
Сосуды, имеющие наружный кожух, подвергаются гидравлическому испытанию до установки кожуха.
Suggestion to the documentListen to audioGet a link from a document element
Допускается эмалированные сосуды подвергать гидравлическому испытанию рабочим давлением после эмалирования.
Suggestion to the documentListen to audioGet a link from a document element
3. Гидравлическое испытание сосудов, за исключением литых, должно проводиться пробным давлением, определяемым по формуле
Suggestion to the documentListen to audioGet a link from a document element
где:
Suggestion to the documentListen to audioGet a link from a document element
Р — расчетное давление сосуда, МРа (kgf/cm2);
Suggestion to the documentListen to audioGet a link from a document element
[σ]20, [σ]t — допускаемые напряжения для материала сосуда или его элементов соответственно при 20° С и расчетной температуре, МРа (kgf/cm2).
Suggestion to the documentListen to audioGet a link from a document element
Отношение [σ]20/[σ]t принимается по тому из использованных материалов элементов (обечаек, днищ, фланцев, крепежа, патрубков и др.) сосуда, для которого оно является наименьшим.
Suggestion to the documentListen to audioGet a link from a document element
4. Гидравлическое испытание деталей, изготовленных из литья, должно проводиться пробным давлением, определяемым по формуле
Suggestion to the documentListen to audioGet a link from a document element
где:
Suggestion to the documentListen to audioGet a link from a document element
5. Испытание отливок разрешается проводить после сборки и сварки в собранном узле или готовом сосуде пробным давлением, принятым для сосудов, при условии 100% контроля отливок неразрушающими методами.
Suggestion to the documentListen to audioGet a link from a document element
6. Гидравлическое испытание сосудов и деталей, изготовленных из неметаллических материалов с ударной вязкостью более 20 J/cm2 (2 kgf • m/cm2), должно проводиться пробным давлением, определяемым по формуле
Suggestion to the documentListen to audioGet a link from a document element
где:
Suggestion to the documentListen to audioGet a link from a document element
7. Гидравлическое испытание сосудов и деталей, изготовленных из неметаллических материалов с ударной вязкостью 20 и менее J/cm2 (2 kgf • m/cm2), должно проводиться пробным давлением, определяемым по формуле
Suggestion to the documentListen to audioGet a link from a document element
где:
Suggestion to the documentListen to audioGet a link from a document element
8. Гидравлическое испытание криогенных сосудов при наличии вакуума в изоляционном пространстве должно проводиться пробным давлением, определяемым по формуле
Suggestion to the documentListen to audioGet a link from a document element
Рпр = 1,25 Р - 0,1, МРа
Suggestion to the documentListen to audioGet a link from a document element
или
Suggestion to the documentListen to audioGet a link from a document element
Рпр = 1,25 Р - 1, kgf/cm2.
Suggestion to the documentListen to audioGet a link from a document element
Гидравлическое испытание металлопластиковых сосудов должно проводиться пробным давлением, определяемым по формуле
Suggestion to the documentListen to audioGet a link from a document element
где:
Suggestion to the documentListen to audioGet a link from a document element
Км — отношение массы металлоконструкции к общей массе сосуда;
Suggestion to the documentListen to audioGet a link from a document element
α = 1,3 — для неметаллических материалов с ударной вязкостью более 20 J/cm2;
Suggestion to the documentListen to audioGet a link from a document element
α = 1,6 — для неметаллических материалов с ударной вязкостью 20 J/cm2 и менее.
Suggestion to the documentListen to audioGet a link from a document element
9. Гидравлическое испытание вертикально устанавливаемых сосудов допускается проводить в горизонтальном положении при условии обеспечения прочности корпуса сосуда, для чего расчет на прочность должен быть выполнен разработчиком проекта сосуда с учетом принятого способа опирания в процессе гидравлического испытания.
Suggestion to the documentListen to audioGet a link from a document element
При этом пробное давление следует принимать с учетом гидростатического давления, действующего на сосуд в процессе его эксплуатации.
Suggestion to the documentListen to audioGet a link from a document element
10. В комбинированных сосудах с двумя и более рабочими полостями, рассчитанными на разные давления, гидравлическому испытанию должна подвергаться каждая полость пробным давлением, определяемым в зависимости от расчетного давления полости.
Suggestion to the documentListen to audioGet a link from a document element
Порядок проведения испытания должен быть оговорен в техническом проекте и указан в руководстве по эксплуатации сосуда организации-изготовителя.
Suggestion to the documentListen to audioGet a link from a document element
11. При заполнении сосуда водой воздух должен быть удален полностью.
Suggestion to the documentListen to audioGet a link from a document element
12. Для гидравлического испытания сосудов должна применяться вода температурой не ниже 5° С и не выше 40° С, если в технических условиях не указано конкретное значение температуры, допускаемой по условию предотвращения хрупкого разрушения.
Suggestion to the documentListen to audioGet a link from a document element
Разность температур стенки сосуда и окружающего воздуха во время испытаний не должна вызывать конденсации влаги на поверхности стенок сосуда.
Suggestion to the documentListen to audioGet a link from a document element
По согласованию с разработчиком проекта сосуда вместо воды может быть использована другая жидкость.
Suggestion to the documentListen to audioGet a link from a document element
13. Давление в испытываемом сосуде следует повышать плавно. Скорость подъема давления должна быть указана: для испытания сосуда в организации-изготовителе — в технической документации, для испытания сосуда в процессе работы — в руководстве по эксплуатации.
Suggestion to the documentListen to audioGet a link from a document element
Использование сжатого воздуха или другого газа для подъема давления не допускается.
Suggestion to the documentListen to audioGet a link from a document element
14. Давление при испытании должно контролироваться двумя манометрами. Оба манометра выбираются одного типа, предела измерения, одинаковых классов точности, цены деления.
Suggestion to the documentListen to audioGet a link from a document element
15. Время выдержки сосуда под пробным давлением устанавливается разработчиком проекта. При отсутствии указаний в проекте время выдержки должно быть не менее значений, указанных в таблице 18.
Suggestion to the documentListen to audioGet a link from a document element
Таблица 18
Suggestion to the documentListen to audioGet a link from a document element

Толщина стенки сосуда, mm‎

Время выдержки,
‎минут‎

До 50‎ 10‎
Свыше 50 до 100‎ 20‎
Свыше 100‎ 30‎
Для литых, неметаллических и многослойных сосудов независимо от толщины стенки‎ 60‎
Suggestion to the documentListen to audioGet a link from a document element
16. После выдержки под пробным давлением давление снижается до расчетного, при котором производят осмотр наружной поверхности сосуда, всех его разъемных и сварных соединений.
Suggestion to the documentListen to audioGet a link from a document element
Обстукивание стенок корпуса, сварных и разъемных соединений сосуда во время испытаний не допускается.
Suggestion to the documentListen to audioGet a link from a document element
17. Сосуд считается выдержавшим гидравлическое испытание, если не обнаружено:
Suggestion to the documentListen to audioGet a link from a document element
течи, трещин, слезок, потения в сварных соединениях и на основном металле;
Suggestion to the documentListen to audioGet a link from a document element
течи в разъемных соединениях;
Suggestion to the documentListen to audioGet a link from a document element
видимых остаточных деформаций, падения давления по манометру.
Suggestion to the documentListen to audioGet a link from a document element
18. Сосуд и его элементы, в которых при испытании выявлены дефекты, после их устранения подвергаются повторным гидравлическим испытаниям пробным давлением, установленным настоящими Правилами.
Suggestion to the documentListen to audioGet a link from a document element
19. Гидравлическое испытание, проводимое в организации-изготовителе, должно производиться на специальном испытательном стенде, имеющем соответствующее ограждение и удовлетворяющем требованиям безопасности и инструкции по проведению гидроиспытаний в соответствии с НТД.
Suggestion to the documentListen to audioGet a link from a document element
20. Гидравлическое испытание допускается заменять пневматическим при условии контроля этого испытания методом акустической эмиссии.
Suggestion to the documentListen to audioGet a link from a document element
Пневматические испытания должны проводиться по инструкции, предусматривающей необходимые меры безопасности и утвержденной в установленном порядке.
Suggestion to the documentListen to audioGet a link from a document element
Пневматическое испытание сосуда проводится сжатым воздухом или инертным газом.
Suggestion to the documentListen to audioGet a link from a document element
Величина пробного давления принимается равной величине пробного гидравлического давления. Время выдержки сосуда под пробным давлением устанавливается разработчиком проекта, но должно быть не менее 5 минут.
Suggestion to the documentListen to audioGet a link from a document element
Затем давление в испытываемом сосуде должно быть снижено до расчетного и произведен осмотр сосуда с проверкой герметичности его швов и разъемных соединений мыльным раствором или другим способом.
Suggestion to the documentListen to audioGet a link from a document element
21. Значение пробного давления и результаты испытаний заносятся в паспорт сосуда лицом, проводившим эти испытания.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
ПРИЛОЖЕНИЕ 11
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
Suggestion to the documentListen to audioGet a link from a document element
Порядок оценки качества сварных соединений
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
1. В сварных соединениях сосудов и их элементов не допускаются следующие дефекты:
Suggestion to the documentListen to audioGet a link from a document element
трещины всех видов и направлений, расположенные в металле шва, по линии сплавления и в околошовной зоне основного металла, в том числе микротрещины, выявляемые при микроисследовании контрольного образца;
Suggestion to the documentListen to audioGet a link from a document element
непровары (несплавления) в сварных швах, расположенные в корне шва, или по сечению сварного соединения (между отдельными валиками и слоями шва и между основным металлом и металлом шва);
Suggestion to the documentListen to audioGet a link from a document element
возможность допущения местных непроваров в сварных соединениях сосудов оговаривается в НД, согласованной в установленном порядке;
Suggestion to the documentListen to audioGet a link from a document element
подрезы основного металла, поры, шлаковые и другие включения, размеры которых превышают допустимые значения, указанные в НД;
Suggestion to the documentListen to audioGet a link from a document element
наплывы (натеки);
Suggestion to the documentListen to audioGet a link from a document element
не заваренные кратеры и прожоги;
Suggestion to the documentListen to audioGet a link from a document element
свищи;
Suggestion to the documentListen to audioGet a link from a document element
смещение кромок свыше норм, предусмотренных настоящими Правилами.
Suggestion to the documentListen to audioGet a link from a document element
2. Качество сварных соединений считается неудовлетворительным, если в них при установленном виде контроля будут обнаружены внутренние или наружные дефекты, выходящие за пределы норм, установленных Правилами и техническими условиями.
Suggestion to the documentListen to audioGet a link from a document element
3. Дефекты, обнаруженные в процессе изготовления, должны быть устранены с последующим контролем исправленных участков. Методы и качество исправления дефектов должны обеспечивать необходимую надежность и безопасность работы сосуда.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
ПРИЛОЖЕНИЕ 12
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
Suggestion to the documentListen to audioGet a link from a document element
Порядок исправления дефектов в сварных соединениях
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
1. Недопустимые дефекты, обнаруженные в процессе изготовления (доизготовления), реконструкции, монтажа, ремонта, наладки, испытания и эксплуатации, должны быть устранены с последующим контролем исправленных участков.
Suggestion to the documentListen to audioGet a link from a document element
2. Технология исправления дефектов и порядок контроля устанавливаются НТД, разработанной в соответствии с требованиями настоящих Правил.
Suggestion to the documentListen to audioGet a link from a document element
3. Отклонения от принятой технологии исправления дефектов должны быть согласованы с ее разработчиком. Удаление дефектов следует проводить механическим способом с обеспечением плавных переходов в местах выборок. Максимальные размеры и форма подлежащих заварке выборок устанавливаются НТД.
Suggestion to the documentListen to audioGet a link from a document element
Допускается применение способов термической резки (строжки) для удаления внутренних дефектов с последующей обработкой поверхности выборки механическим способом.
Suggestion to the documentListen to audioGet a link from a document element
Полнота удаления дефектов должна быть проверена визуально и методом неразрушающего контроля (капиллярной или магнитопорошковой дефектоскопией либо «травлением) в соответствии с требованиями НТД.
Suggestion to the documentListen to audioGet a link from a document element
4. Исправление дефектов без заварки мест их выборки допускается в случае сохранения минимально допустимой толщины стенки детали в месте максимальной глубины выборки.
Suggestion to the documentListen to audioGet a link from a document element
5. Если при контроле исправленного участка будут обнаружены дефекты, то допускается проводить повторное исправление в том же порядке, что и первое.
Suggestion to the documentListen to audioGet a link from a document element
Исправление дефектов на одном и том же участке сварного соединения допускается проводить не более трех раз.
Suggestion to the documentListen to audioGet a link from a document element
Не считаются повторно исправленными разрезаемые по сварному шву соединения с удалением металла шва и зоны термического влияния.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
ПРИЛОЖЕНИЕ 13
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
Suggestion to the documentListen to audioGet a link from a document element
Требования к документации и маркировке сосудов
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
1. Каждый сосуд должен поставляться изготовителем заказчику с паспортом установленной формы.
Suggestion to the documentListen to audioGet a link from a document element
К паспорту прикладывается руководство по эксплуатации.
Suggestion to the documentListen to audioGet a link from a document element
Паспорт сосуда должен быть составлен на государственном языке и по требованию заказчика — на другом языке.
Suggestion to the documentListen to audioGet a link from a document element
Допускается к паспорту прикладывать распечатки расчетов, выполненных на ЭВМ.
Suggestion to the documentListen to audioGet a link from a document element
Элементы сосудов (корпуса, обечайки, днища, крышки, трубные решетки, фланцы корпуса, укрупненные сборочные единицы), предназначенные для реконструкции или ремонта, должны поставляться изготовителем с удостоверением о качестве изготовления, содержащим сведения в объеме согласно требованиям соответствующих разделов паспорта.
Suggestion to the documentListen to audioGet a link from a document element
2. На каждом сосуде должна быть прикреплена табличка. Для сосудов наружным диаметром менее 325 mm допускается табличку не устанавливать. При этом все необходимые данные должны быть нанесены на корпус сосуда электрографическим методом.
Suggestion to the documentListen to audioGet a link from a document element
3. На табличке должны быть нанесены:
Suggestion to the documentListen to audioGet a link from a document element
товарный знак или наименование изготовителя;
Suggestion to the documentListen to audioGet a link from a document element
наименование или обозначение сосуда;
Suggestion to the documentListen to audioGet a link from a document element
порядковый номер сосуда по системе нумерации изготовителя;
Suggestion to the documentListen to audioGet a link from a document element
год изготовления;
Suggestion to the documentListen to audioGet a link from a document element
рабочее давление, МРа;
Suggestion to the documentListen to audioGet a link from a document element
расчетное давление, МРа;
Suggestion to the documentListen to audioGet a link from a document element
пробное давление, МРа;
Suggestion to the documentListen to audioGet a link from a document element
допустимая максимальная и (или) минимальная рабочая температура стенки, ° С;
Suggestion to the documentListen to audioGet a link from a document element
масса сосуда, kg.
Suggestion to the documentListen to audioGet a link from a document element
Для сосудов с самостоятельными полостями, имеющими разные расчетные и пробные давления, температуру стенок, следует указывать эти данные для каждой полости.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
ПРИЛОЖЕНИЕ 14
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
Suggestion to the documentListen to audioGet a link from a document element
Требования к арматуре, контрольно-измерительным приборам, предохранительным устройствам
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
§ 1. Общие положения
Suggestion to the documentListen to audioGet a link from a document element
1. Для управления работой и обеспечения безопасных условий эксплуатации сосуды в зависимости от назначения должны быть оснащены:
Suggestion to the documentListen to audioGet a link from a document element
запорной или запорно-регулирующей арматурой;
Suggestion to the documentListen to audioGet a link from a document element
приборами для измерения давления;
Suggestion to the documentListen to audioGet a link from a document element
приборами для измерения температуры;
Suggestion to the documentListen to audioGet a link from a document element
предохранительными устройствами;
Suggestion to the documentListen to audioGet a link from a document element
указателями уровня жидкости.
Suggestion to the documentListen to audioGet a link from a document element
2. Сосуды, снабженные быстросъемными крышками, должны иметь предохранительные устройства, исключающие возможность включения сосуда под давление при неполном закрытии крышки и открывании ее при наличии в сосуде давления. Такие сосуды также должны быть оснащены замками с ключом-маркой.
Suggestion to the documentListen to audioGet a link from a document element
§ 2. Запорная и запорно-регулирующая арматура
Suggestion to the documentListen to audioGet a link from a document element
3. Запорная и запорно-регулирующая арматура должна устанавливаться на штуцерах, непосредственно присоединенных к сосуду, или на трубопроводах, подводящих к сосуду и отводящих из него рабочую среду. В случае последовательного соединения нескольких сосудов необходимость установки такой арматуры между ними определяется разработчиком проекта.
Suggestion to the documentListen to audioGet a link from a document element
4. Арматура должна иметь следующую маркировку:
Suggestion to the documentListen to audioGet a link from a document element
наименование или товарный знак изготовителя;
Suggestion to the documentListen to audioGet a link from a document element
условный проход, mm;
Suggestion to the documentListen to audioGet a link from a document element
условное давление, МРа (допускается указывать рабочее давление и допустимую температуру);
Suggestion to the documentListen to audioGet a link from a document element
направление потока среды;
Suggestion to the documentListen to audioGet a link from a document element
марку материала корпуса.
Suggestion to the documentListen to audioGet a link from a document element
5. Количество, тип арматуры и места установки должны выбираться разработчиком проекта сосуда исходя из конкретных условий эксплуатации и требований Правил.
Suggestion to the documentListen to audioGet a link from a document element
6. На маховике запорной арматуры должно быть указано направление его вращения при открывании или закрывании арматуры.
Suggestion to the documentListen to audioGet a link from a document element
7. Сосуды для взрывоопасных, пожароопасных веществ, веществ 1-го и 2-го классов опасности по ГОСТ 12.1.007, а также испарители с огневым или газовым обогревом должны иметь на подводящей линии от насоса или компрессора обратный клапан, автоматически закрывающийся давлением из сосуда. Обратный клапан должен устанавливаться между насосом (компрессором) и запорной арматурой сосуда.
Suggestion to the documentListen to audioGet a link from a document element
8. Арматура с условным проходом более 20 mm, изготовленная из легированной стали или цветных металлов, должна иметь паспорт (сертификат) установленной формы, в котором должны быть указаны данные по хим. составу, механическим свойствам, режимам термообработки и результатам контроля качества изготовления неразрушающими методами.
Suggestion to the documentListen to audioGet a link from a document element
Арматуру, имеющую маркировку, но не имеющую паспорта, допускается применять после проведения ревизии арматуры, испытания и проверки марки материала. При этом владельцем арматуры должен быть составлен паспорт.
Suggestion to the documentListen to audioGet a link from a document element
§ 3. Манометры
Suggestion to the documentListen to audioGet a link from a document element
9. Каждый сосуд и самостоятельные полости с разными давлениями должны быть снабжены манометрами прямого действия. Манометр устанавливается на штуцере сосуда или трубопроводе между сосудом и запорной арматурой.
Suggestion to the documentListen to audioGet a link from a document element
10. Манометры должны иметь класс точности не ниже: 2,5 — при рабочем давлении сосуда до 2,5 МРа (25 kgf/cm2), 1,5 — при рабочем давлении сосуда выше 2,5 МРа (25 kgf/cm2).
Suggestion to the documentListen to audioGet a link from a document element
11. Манометр должен выбираться с такой шкалой, чтобы предел измерения рабочего давления находился во второй трети шкалы.
Suggestion to the documentListen to audioGet a link from a document element
12. На шкале манометра владельцем сосуда должна быть нанесена красная черта, указывающая рабочее давление в сосуде. Взамен красной черты разрешается прикреплять к корпусу манометра металлическую пластину, окрашенную в красный цвет и плотно прилегающую к стеклу манометра.
Suggestion to the documentListen to audioGet a link from a document element
13. Манометр должен быть установлен так, чтобы его показания были отчетливо видны обслуживающему персоналу.
Suggestion to the documentListen to audioGet a link from a document element
14. Номинальный диаметр корпуса манометров, устанавливаемых на высоте до 2 m от уровня площадки наблюдения за ними, должен быть не менее 100 mm, на высоте от 2 до 3 m — не менее 160 mm.
Suggestion to the documentListen to audioGet a link from a document element
Установка манометров на высоте более 3 m от уровня площадки не разрешается.
Suggestion to the documentListen to audioGet a link from a document element
15. Между манометром и сосудом должен быть установлен трехходовой кран или заменяющее его устройство, позволяющее проводить периодическую проверку манометра с помощью контрольного.
Suggestion to the documentListen to audioGet a link from a document element
В необходимых случаях манометр в зависимости от условий работы и свойств среды, находящейся в сосуде, должен снабжаться или сифонной трубкой, или масляным буфером, или другими устройствами, предохраняющими его от непосредственного воздействия среды и температуры и обеспечивающими его надежную работу.
Suggestion to the documentListen to audioGet a link from a document element
16. На сосудах, работающих под давлением выше 2,5 МРа (25 kgf/cm2) или при температуре среды выше 250° С, а также со взрывоопасной средой или вредными веществами 1-го и 2-го классов опасности по ГОСТ 12.1.007 вместо трехходового крана допускается установка отдельного штуцера с запорным органом для подсоединения второго манометра.
Suggestion to the documentListen to audioGet a link from a document element
На стационарных сосудах при наличии возможности проверки манометра в .установленные Правилами сроки путем снятия его с сосуда установка трехходового крана или заменяющего его устройства необязательна.
Suggestion to the documentListen to audioGet a link from a document element
На передвижных сосудах необходимость установки трехходового крана определяется разработчиком проекта сосуда.
Suggestion to the documentListen to audioGet a link from a document element
17. Манометры и соединяющие их с сосудом трубопроводы должны быть защищены от замерзания.
Suggestion to the documentListen to audioGet a link from a document element
18. Манометр не допускается к применению в случаях, когда:
Suggestion to the documentListen to audioGet a link from a document element
отсутствует пломба или клеймо с отметкой о проведении поверки;
Suggestion to the documentListen to audioGet a link from a document element
просрочен срок поверки;
Suggestion to the documentListen to audioGet a link from a document element
стрелка при его отключении не возвращается к нулевому показанию шкалы на величину, превышающую половину допускаемой погрешности для данного прибора;
Suggestion to the documentListen to audioGet a link from a document element
разбито стекло или имеются повреждения, которые могут отразиться на правильности его показаний.
Suggestion to the documentListen to audioGet a link from a document element
19. Поверка манометров с их опломбированием или клеймением должна производиться не реже одного раза в 12 месяцев. Кроме того, не реже одного раза в 6 месяцев владельцем сосуда должна производиться дополнительная поверка рабочих манометров контрольным манометром с записью результатов в журнал контрольных поверок. При отсутствии контрольного манометра допускается дополнительную поверку производить поверенным рабочим манометром, имеющим с проверяемым манометром одинаковую шкалу и класс точности.
Suggestion to the documentListen to audioGet a link from a document element
Порядок и сроки проверки исправности манометров обслуживающим персоналом в процессе эксплуатации сосудов должны определяться инструкцией по режиму работы и безопасному обслуживанию сосудов.
Suggestion to the documentListen to audioGet a link from a document element
§ 4. Приборы для измерения температуры
Suggestion to the documentListen to audioGet a link from a document element
20. Сосуды, работающие при изменяющейся температуре стенок, должны быть снабжены приборами для контроля скорости и равномерности прогрева по длине и высоте сосуда и реперами для контроля тепловых перемещений.
Suggestion to the documentListen to audioGet a link from a document element
Необходимость оснащения сосудов указанными приборами и реперами, а также допустимая скорость прогрева и охлаждения сосудов определяются разработчиком проекта и указываются изготовителем в паспорте сосуда или в руководстве по эксплуатации.
Suggestion to the documentListen to audioGet a link from a document element
§ 5. Предохранительные устройства от повышения давления
Suggestion to the documentListen to audioGet a link from a document element
21. Каждый сосуд (полость комбинированного сосуда) должен быть снабжен предохранительными устройствами от повышения давления выше допустимого значения.
Suggestion to the documentListen to audioGet a link from a document element
22. В качестве предохранительных устройств применяются:
Suggestion to the documentListen to audioGet a link from a document element
пружинные предохранительные клапаны;
Suggestion to the documentListen to audioGet a link from a document element
рычажно-грузовые предохранительные клапаны;
Suggestion to the documentListen to audioGet a link from a document element
импульсные предохранительные устройства (ИПУ), состоящие из главного предохранительного клапана (ГПК) и управляющего импульсного клапана (ИПК) прямого действия;
Suggestion to the documentListen to audioGet a link from a document element
предохранительные устройства с разрушающимися мембранами (мембранные предохранительные устройства — МПУ);
Suggestion to the documentListen to audioGet a link from a document element
другие устройства, применение которых согласовано с Государственной инспекцией «Саноатгеоконтехназорат».
Suggestion to the documentListen to audioGet a link from a document element
Установка рычажно-грузовых клапанов на передвижных сосудах не допускается.
Suggestion to the documentListen to audioGet a link from a document element
23. Конструкция пружинного клапана должна исключать возможность затяжки пружины сверх установленной величины, а пружина должна быть защищена от недопустимого нагрева (охлаждения) и непосредственного воздействия рабочей среды, если она оказывает вредное действие на материал пружины.
Suggestion to the documentListen to audioGet a link from a document element
24. Конструкция пружинного клапана должна предусматривать устройство для проверки исправности действия клапана в рабочем состоянии путем принудительного открывания его во время работы.
Suggestion to the documentListen to audioGet a link from a document element
Допускается установка предохранительных клапанов без приспособления для принудительного открывания, если последнее нежелательно по свойствам среды (взрывоопасная, горючая, 1-го и 2-го классов опасности по ГОСТ 12.1.007) или по условиям технологического процесса. В этом случае проверка срабатывания клапанов должна осуществляться на стендах.
Suggestion to the documentListen to audioGet a link from a document element
25. Если рабочее давление сосуда равно или больше давления питающего источника и в сосуде исключена возможность повышения давления от химической реакции или обогрева, то установка на нем предохранительного клапана и манометра необязательна.
Suggestion to the documentListen to audioGet a link from a document element
26. Сосуд, рассчитанный на давление меньше давления питающего его источника, должен иметь на подводящем трубопроводе автоматическое редуцирующее устройство с манометром и предохранительным устройством, установленными на стороне меньшего давления, после редуцирующего устройства.
Suggestion to the documentListen to audioGet a link from a document element
В случае установки обводной линии (байпаса) она также должна быть оснащена редуцирующим устройством.
Suggestion to the documentListen to audioGet a link from a document element
27. Для группы сосудов, работающих при одном и том же давлении, допускается установка одного редуцирующего устройства с манометром и предохранительным клапаном на общем подводящем трубопроводе до первого ответвления к одному из сосудов.
Suggestion to the documentListen to audioGet a link from a document element
В этом случае установка предохранительных устройств на самих сосудах необязательна, если в них исключена возможность повышения давления.
Suggestion to the documentListen to audioGet a link from a document element
28. В случае, когда автоматическое редуцирующее устройство вследствие физических свойств рабочей среды не может надежно работать, допускается установка регулятора расхода. При этом должна предусматриваться защита от повышения давления.
Suggestion to the documentListen to audioGet a link from a document element
29. Количество предохранительных клапанов, их размеры и пропускная способность должны быть выбраны по расчету так, чтобы в сосуде не создавалось давление, превышающее расчетное более чем на 0,05 МРа (0,5 kgf/cm2) для сосудов с давлением до 0,3 МРа (3 kgf/cm2), на 15% — для сосудов с давлением от 0,3 до 6,0 МРа (от 3 до 60 kgf/cm2) и на 10% — для сосудов с давлением свыше 6,0 МРа (60 kgf/cm2).
Suggestion to the documentListen to audioGet a link from a document element
При работающих предохранительных клапанах допускается превышение давления в сосуде не более чем на 25% рабочего при условии, что это превышение предусмотрено проектом и отражено в паспорте сосуда.
Suggestion to the documentListen to audioGet a link from a document element
30. Пропускная способность предохранительного клапана определяется в соответствии с ГОСТ 12.2.085.
Suggestion to the documentListen to audioGet a link from a document element
31. Предохранительное устройство изготовителем должно поставляться с паспортом и инструкцией по эксплуатации.
Suggestion to the documentListen to audioGet a link from a document element
В паспорте наряду с другими сведениями должен быть указан коэффициент расхода клапана для сжимаемых и несжимаемых сред, а также площадь, к которой он отнесен.
Suggestion to the documentListen to audioGet a link from a document element
32. Предохранительные устройства должны устанавливаться на патрубках или трубопроводах, непосредственно присоединенных к сосуду.
Suggestion to the documentListen to audioGet a link from a document element
Присоединительные трубопроводы предохранительных устройств (подводящие, отводящие и дренажные) должны быть защищены от замерзания в них рабочей среды.
Suggestion to the documentListen to audioGet a link from a document element
При установке на одном патрубке (трубопроводе) нескольких предохранительных устройств площадь поперечного сечения патрубка (трубопровода) должна быть не менее 1,25 суммарной площади сечения клапанов, установленных на нем.
Suggestion to the documentListen to audioGet a link from a document element
При определении сечения присоединительных трубопроводов длиной более 1000 mm необходимо также учитывать величину их сопротивлений.
Suggestion to the documentListen to audioGet a link from a document element
Отбор рабочей среды из патрубков (и на участках присоединительных трубопроводов от сосуда до клапанов), на которых установлены предохранительные устройства, не допускается.
Suggestion to the documentListen to audioGet a link from a document element
33. Предохранительные устройства должны быть размещены в местах, доступных для их обслуживания.
Suggestion to the documentListen to audioGet a link from a document element
34. Установка запорной арматуры между сосудом и предохранительным устройством, а также за ним не допускается.
Suggestion to the documentListen to audioGet a link from a document element
35. Арматура перед (за) предохранительным устройством может быть установлена при условии монтажа двух предохранительных устройств и блокировки, исключающей возможность одновременного их отключения. В этом случае каждый из них должен иметь пропускную способность, предусмотренную п. 29 настоящих Правил.
Suggestion to the documentListen to audioGet a link from a document element
При установке группы предохранительных устройств и арматуры перед (за) ними блокировка должна быть выполнена таким образом, чтобы при любом предусмотренном проектом варианте отключения клапанов остающиеся включенными предохранительные устройства имели суммарную пропускную способность, предусмотренную п. 29 настоящего приложения.
Suggestion to the documentListen to audioGet a link from a document element
36. Отводящие трубопроводы предохранительных устройств и импульсные линии ИПУ в местах возможного скопления конденсата должны быть оборудованы дренажными устройствами для удаления конденсата.
Suggestion to the documentListen to audioGet a link from a document element
Установка запорных органов или другой арматуры на дренажных трубопроводах не допускается. Среда, выходящая из предохранительных устройств и дренажей, должна отводиться в безопасное место.
Suggestion to the documentListen to audioGet a link from a document element
Сбрасываемые токсичные, взрыво- и пожароопасные технологические среды должны направляться в закрытые системы для дальнейшей утилизации или в системы организованного сжигания.
Suggestion to the documentListen to audioGet a link from a document element
Запрещается объединять сбросы, содержащие вещества, которые способны при смешивании образовывать взрывоопасные смеси или нестабильные соединения.
Suggestion to the documentListen to audioGet a link from a document element
37. Мембранные предохранительные устройства устанавливаются:
Suggestion to the documentListen to audioGet a link from a document element
вместо рычажно-грузовых и пружинных предохранительных клапанов, когда эти клапаны в рабочих условиях конкретной среды не могут быть применены вследствие их инерционности или других причин;
Suggestion to the documentListen to audioGet a link from a document element
перед предохранительными клапанами в случаях, когда предохранительные клапаны не могут надежно работать вследствие вредного воздействия рабочей среды (коррозия, эрозия, полимеризация, кристаллизация, прикипание, примерзание) или возможных утечек через закрытый клапан взрыво- и пожароопасных, токсичных, экологически вредных и т. п. веществ. В этом случае должно быть предусмотрено устройство, позволяющее контролировать исправность мембраны;
Suggestion to the documentListen to audioGet a link from a document element
параллельно с предохранительными клапанами для увеличения пропускной способности систем сброса давления;
Suggestion to the documentListen to audioGet a link from a document element
на выходной стороне предохранительных клапанов для предотвращения вредного воздействия рабочих сред со стороны сбросной системы и для исключения влияния колебаний противодавления со стороны этой системы на точность срабатывания предохранительных клапанов.
Suggestion to the documentListen to audioGet a link from a document element
Необходимость и место установки мембранных предохранительных устройств и их конструкцию определяет проектная организация.
Suggestion to the documentListen to audioGet a link from a document element
38. На изготовление мембран организация должна иметь разрешение в установленном законодательством порядке.
Suggestion to the documentListen to audioGet a link from a document element
39. Предохранительные мембраны должны быть маркированы, при этом маркировка не должна оказывать влияния на точность срабатывания мембран.
Suggestion to the documentListen to audioGet a link from a document element
Содержание маркировки:
Suggestion to the documentListen to audioGet a link from a document element
наименование (обозначение) или товарный знак изготовителя;
Suggestion to the documentListen to audioGet a link from a document element
номер партии мембран;
Suggestion to the documentListen to audioGet a link from a document element
тип мембран;
Suggestion to the documentListen to audioGet a link from a document element
условный диаметр;
Suggestion to the documentListen to audioGet a link from a document element
рабочий диаметр;
Suggestion to the documentListen to audioGet a link from a document element
материал;
Suggestion to the documentListen to audioGet a link from a document element
минимальное и максимальное давление срабатывания мембран в партии при заданной температуре и при температуре 20° С.
Suggestion to the documentListen to audioGet a link from a document element
Маркировка должна наноситься по краевому кольцевому участку мембран либо мембраны должны быть снабжены прикрепленными к ним маркировочными хвостовиками (этикетками).
Suggestion to the documentListen to audioGet a link from a document element
40. На каждую партию мембран должен быть паспорт, оформленный изготовителем. Содержание паспорта:
Suggestion to the documentListen to audioGet a link from a document element
наименование и адрес изготовителя;
Suggestion to the documentListen to audioGet a link from a document element
номер партии мембран;
Suggestion to the documentListen to audioGet a link from a document element
тип мембран;
Suggestion to the documentListen to audioGet a link from a document element
условный диаметр;
Suggestion to the documentListen to audioGet a link from a document element
рабочий диаметр;
Suggestion to the documentListen to audioGet a link from a document element
материал;
Suggestion to the documentListen to audioGet a link from a document element
минимальное и максимальное давление срабатывания мембран в партии при заданной температуре и при температуре 20° С;
Suggestion to the documentListen to audioGet a link from a document element
количество мембран в партии;
Suggestion to the documentListen to audioGet a link from a document element
наименование нормативного документа, в соответствии с которым изготовлены мембраны;
Suggestion to the documentListen to audioGet a link from a document element
наименование организации, по техническому заданию (заказу) которой изготовлены мембраны;
Suggestion to the documentListen to audioGet a link from a document element
гарантийные обязательства организации-изготовителя;
Suggestion to the documentListen to audioGet a link from a document element
порядок допуска мембран к эксплуатации;
Suggestion to the documentListen to audioGet a link from a document element
образец журнала эксплуатации мембран.
Suggestion to the documentListen to audioGet a link from a document element
Паспорт должен быть подписан руководителем организации-изготовителя, подпись которого скрепляется печатью.
Suggestion to the documentListen to audioGet a link from a document element
К паспорту должна быть приложена техническая документация на противовакуумные опоры, зажимающие и другие элементы, в сборе с которыми допускаются к эксплуатации мембраны данной партии. Техническая документация не прилагается в тех случаях, когда мембраны изготовлены применительно к уже имеющимся у потребителя узлам крепления.
Suggestion to the documentListen to audioGet a link from a document element
41. Предохранительные мембраны должны устанавливаться только в предназначенные для них узлы крепления.
Suggestion to the documentListen to audioGet a link from a document element
Работы по сборке, монтажу и эксплуатации мембран должны выполняться специально обученным персоналом.
Suggestion to the documentListen to audioGet a link from a document element
42. Мембранные предохранительные устройства должны размещаться в местах, открытых и доступных для осмотра и монтажа-демонтажа, присоединительные трубопроводы должны быть защищены от замерзания в них рабочей среды, а устройства должны устанавливаться на патрубках или трубопроводах, непосредственно присоединенных к сосуду.
Suggestion to the documentListen to audioGet a link from a document element
43. При установке мембранного предохранительного устройства последовательно с предохранительным клапаном (перед клапаном или за ним) полость между мембраной и клапаном должна сообщаться отводной трубкой с сигнальным манометром (для контроля .исправности мембран).
Suggestion to the documentListen to audioGet a link from a document element
44. Допускается установка переключающего устройства перед мембранными предохранительными устройствами при наличии удвоенного числа мембранных устройств с обеспечением при этом защиты сосуда от превышения давления при любом положении переключающего устройства.
Suggestion to the documentListen to audioGet a link from a document element
45. Порядок и сроки проверки исправности действия предохранительных устройств в зависимости от условий технологического процесса должны быть указаны в инструкции по эксплуатации предохранительных устройств, утвержденной владельцем сосуда в установленном порядке.
Suggestion to the documentListen to audioGet a link from a document element
Результаты проверки исправности предохранительных устройств, сведения об их настройке записываются в сменный журнал работы сосудов лицами, выполняющими указанные операции.
Suggestion to the documentListen to audioGet a link from a document element
§ 6. Указатели уровня жидкости
Suggestion to the documentListen to audioGet a link from a document element
46. При необходимости контроля уровня жидкости в сосудах, имеющих границу раздела сред, должны применяться указатели уровня.
Suggestion to the documentListen to audioGet a link from a document element
Кроме указателей уровня на сосудах могут устанавливаться звуковые, световые и другие сигнализаторы и блокировки по уровню.
Suggestion to the documentListen to audioGet a link from a document element
47. Указатели уровня жидкости должны устанавливаться в соответствии с инструкцией изготовителя, при этом должна быть обеспечена хорошая видимость этого уровня.
Suggestion to the documentListen to audioGet a link from a document element
48. На сосудах, обогреваемых пламенем или горячими газами, у которых возможно понижение уровня жидкости ниже допустимого, должно быть установлено не менее двух указателей уровня прямого действия.
Suggestion to the documentListen to audioGet a link from a document element
49. Конструкция, количество и места установки указателей уровня определяются разработчиком проекта сосуда.
Suggestion to the documentListen to audioGet a link from a document element
50. На каждом указателе уровня жидкости должны быть отмечены допустимые верхний и нижний уровни.
Suggestion to the documentListen to audioGet a link from a document element
51. Верхний и нижний допустимые уровни жидкости в сосуде устанавливаются разработчиком проекта. Высота прозрачного указателя уровня жидкости должна быть не менее чем на 25 mm соответственно ниже нижнего и выше верхнего допустимых уровней жидкости.
Suggestion to the documentListen to audioGet a link from a document element
При необходимости установки нескольких указателей по высоте их следует размещать так, чтобы они обеспечили непрерывность показаний уровня жидкости.
Suggestion to the documentListen to audioGet a link from a document element
52. Указатели уровня должны быть снабжены арматурой (кранами и вентилями) для их отключения от сосуда и продувки с отводом рабочей среды в безопасное место.
Suggestion to the documentListen to audioGet a link from a document element
53. При применении в указателях уровня в качестве прозрачного элемента стекла или слюды для предохранения персонала от травмирования при разрыве их должно быть предусмотрено защитное устройство.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
ПРИЛОЖЕНИЕ 15
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
Suggestion to the documentListen to audioGet a link from a document element
Порядок ремонта сосудов
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
1. Для поддержания сосуда в исправном состоянии владелец сосуда обязан своевременно проводить в соответствии с графиком его ремонт. При ремонте следует соблюдать требования по технике безопасности, изложенные в отраслевых правилах и инструкциях.
Suggestion to the documentListen to audioGet a link from a document element
Работы по ремонту сосудов должны выполняться организациями, имеющими разрешение в установленном законодательством порядке.
Suggestion to the documentListen to audioGet a link from a document element
2. Ремонт с применением сварки (пайки) сосудов и их элементов, работающих под давлением, должен проводиться по технологии, разработанной изготовителем, конструкторской или ремонтной организацией до начала выполнения работ, а результаты ремонта должны заноситься в паспорт сосуда.
Suggestion to the documentListen to audioGet a link from a document element
3. Ремонт сосудов и их элементов, находящихся под давлением, не допускается.
Suggestion to the documentListen to audioGet a link from a document element
4. До начала производства работ внутри сосуда, соединенного с другими работающими сосудами общим трубопроводом, сосуд должен быть отделен от них заглушками или отсоединен. Отсоединенные трубопроводы должны быть заглушены.
Suggestion to the documentListen to audioGet a link from a document element
5. Применяемые для отключения сосуда заглушки, устанавливаемые между фланцами, должны быть соответствующей прочности и иметь выступающую часть (хвостовик), по которой определяется наличие заглушки.
Suggestion to the documentListen to audioGet a link from a document element
При установке прокладок между фланцами они должны быть без хвостовиков.
Suggestion to the documentListen to audioGet a link from a document element
6. При работе внутри сосуда (внутренний осмотр, ремонт, чистка и т. п.) должны применяться безопасные светильники на напряжение не выше 12 V, а при взрывоопасных средах — во взрывобезопасном исполнении. При необходимости должен быть произведен анализ воздушной среды на отсутствие вредных или других веществ, превышающих предельно допустимые концентрации (ПДК). Работы внутри сосуда должны выполняться по наряду-допуску.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
ПРИЛОЖЕНИЕ 16
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
Suggestion to the documentListen to audioGet a link from a document element
Требования к цистернам и бочкам
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
1. У железнодорожной цистерны в верхней ее части должны быть устроены люк диаметром не менее 450 mm и помост около люка с металлическими лестницами по обе стороны цистерны, снабженными поручнями.
Suggestion to the documentListen to audioGet a link from a document element
На железнодорожных цистернах для сжиженного кислорода, азота и других криогенных жидкостей устройство помоста около люка необязательно.
Suggestion to the documentListen to audioGet a link from a document element
2. У каждой автоцистерны должен быть устроен люк овальной формы размером по осям не менее 400 х 450 mm или круглый люк диаметром не менее 450 mm. Для автоцистерны вместимостью до 3000 литров люк овальной формы разрешается выполнять размером по осям не менее 300 х 400 mm, а круглой формы — диаметром не менее 400 mm.
Suggestion to the documentListen to audioGet a link from a document element
У цистерн вместимостью до 1000 литров допускается устройство смотровых люков овальной формы размером меньшей оси не менее 80 mm или круглой формы диаметром не менее 80 mm.
Suggestion to the documentListen to audioGet a link from a document element
3. На цистернах и бочках изготовитель должен наносить клеймением следующие паспортные данные:
Suggestion to the documentListen to audioGet a link from a document element
наименование изготовителя или его товарный знак;
Suggestion to the documentListen to audioGet a link from a document element
номер цистерны (бочки);
Suggestion to the documentListen to audioGet a link from a document element
год изготовления и дату освидетельствования;
Suggestion to the documentListen to audioGet a link from a document element
вместимость (для цистерн — в m3; для бочек — в литрах);
Suggestion to the documentListen to audioGet a link from a document element
массу цистерны в порожнем состоянии без ходовой части (t) и массу бочки (kg);
Suggestion to the documentListen to audioGet a link from a document element
величину рабочего и пробного давления; клеймо ОТК изготовителя;
Suggestion to the documentListen to audioGet a link from a document element
дату проведенного и очередного освидетельствования.
Suggestion to the documentListen to audioGet a link from a document element
На цистернах клейма должны наноситься по окружности фланца для люка, а на бочках — на днищах, где располагается арматура.
Suggestion to the documentListen to audioGet a link from a document element
4. Для бочек с толщиной стенки до 6 mm включительно паспортные данные могут быть нанесены на металлической пластинке, припаянной или приваренной к днищу в месте, где располагается арматура.
Suggestion to the documentListen to audioGet a link from a document element
На цистернах с изоляцией на основе вакуума все клейма, относящиеся к сосуду, должны быть нанесены также на фланце горловины люка вакуумной оболочки, причем масса цистерны указывается с учетом массы изоляции с оболочкой.
Suggestion to the documentListen to audioGet a link from a document element
5. На цистернах и бочках, предназначенных для перевозки сжиженных газов, вызывающих коррозию, места клеймения после нанесения паспортных данных должны быть покрыты антикоррозионным бесцветным лаком.
Suggestion to the documentListen to audioGet a link from a document element
6. На рамах цистерн должна быть прикреплена металлическая табличка с паспортными данными:
Suggestion to the documentListen to audioGet a link from a document element
наименованием изготовителя или товарным знаком;
Suggestion to the documentListen to audioGet a link from a document element
номером;
Suggestion to the documentListen to audioGet a link from a document element
годом изготовления;
Suggestion to the documentListen to audioGet a link from a document element
массой цистерны с ходовой частью в порожнем состоянии (t);
Suggestion to the documentListen to audioGet a link from a document element
регистрационным номером цистерны (выбивается владельцем цистерны после ее регистрации в органе Государственной инспекции «Саноатгеоконтехназорат»);
Suggestion to the documentListen to audioGet a link from a document element
датой очередного освидетельствования.
Suggestion to the documentListen to audioGet a link from a document element
7. Окраска цистерн и бочек, а также нанесение полос и надписей на них должны производиться в соответствии с государственными стандартами, техническими условиями на изготовление для новых цистерн и бочек изготовителем, а для цистерн и бочек, находящихся в эксплуатации, — наполнителем.
Suggestion to the documentListen to audioGet a link from a document element
Окраска железнодорожных пропан-бутановых и пентановых цистерн, находящихся в эксплуатации, и нанесение полос и надписей на них производятся владельцем цистерн.
Suggestion to the documentListen to audioGet a link from a document element
8. Цистерны должны быть оснащены:
Suggestion to the documentListen to audioGet a link from a document element
вентилями с сифонными трубками для слива и налива среды;
Suggestion to the documentListen to audioGet a link from a document element
вентилем для выпуска паров из верхней части цистерны;
Suggestion to the documentListen to audioGet a link from a document element
пружинным предохранительным клапаном;
Suggestion to the documentListen to audioGet a link from a document element
штуцером для подсоединения манометра;
Suggestion to the documentListen to audioGet a link from a document element
указателем уровня жидкости.
Suggestion to the documentListen to audioGet a link from a document element
9. Предохранительный клапан, установленный на цистерне, должен сообщаться с газовой фазой цистерны и иметь колпак с отверстиями для выпуска газа в случае открытия клапана. Площадь отверстий в колпаке должна быть не менее полуторной площади рабочего сечения предохранительного клапана.
Suggestion to the documentListen to audioGet a link from a document element
10. Каждый наливной и спускной вентиль цистерны и бочки для сжиженного газа должен быть снабжен заглушкой.
Suggestion to the documentListen to audioGet a link from a document element
11. На каждой бочке, кроме бочек для хлора и фосгена, должен быть установлен на одном из днищ вентиль для наполнения и слива среды. При установке вентиля на вогнутом днище бочки он должен закрываться колпаком, а при установке на выпуклом днище кроме колпака обязательно устройство обхватной ленты (юбки).
Suggestion to the documentListen to audioGet a link from a document element
У бочек для хлора и фосгена должны быть наливной и сливной вентили, снабженные сифонами.
Suggestion to the documentListen to audioGet a link from a document element
12. Боковые штуцера вентилей для слива и налива горючих газов должны иметь левую резьбу.
Suggestion to the documentListen to audioGet a link from a document element
13. Цистерны, предназначенные для перевозки взрывоопасных горючих веществ, вредных веществ 1-го и 2-го классов опасности по ГОСТ 12.1.007, должны иметь на сифонных трубках для слива скоростной клапан, исключающий выход газа при разрыве трубопровода.
Suggestion to the documentListen to audioGet a link from a document element
14. Пропускная способность предохранительных клапанов, устанавливаемых на цистернах для сжиженного кислорода, азота и других криогенных жидкостей, должна определяться по сумме расчетной испаряемости жидкостей и максимальной производительности устройства для создания давления в цистерне при ее опорожнении.
Suggestion to the documentListen to audioGet a link from a document element
Под расчетной испаряемостью принимается количество жидкого кислорода, азота (криогенной жидкости) в килограммах, которое может испаряться в течение часа под действием тепла, получаемого цистерной из окружающей среды при температуре наружного воздуха 50° С.
Suggestion to the documentListen to audioGet a link from a document element
Под максимальной производительностью устройства для создания давления в цистерне при ее опорожнении принимается количество газа в килограммах, которое может быть введено в цистерну в течение часа при работе с полной нагрузкой испарителя или другого источника давления.
Suggestion to the documentListen to audioGet a link from a document element
15. Организации, осуществляющие наполнение, и наполнительные станции обязаны вести журнал наполнения по установленной администрацией форме, в котором, в частности, должны быть указаны:
Suggestion to the documentListen to audioGet a link from a document element
дата наполнения;
Suggestion to the documentListen to audioGet a link from a document element
наименование изготовителя цистерны и бочек;
Suggestion to the documentListen to audioGet a link from a document element
заводской и регистрационный номера для цистерн и заводской номер для бочек;
Suggestion to the documentListen to audioGet a link from a document element
подпись лица, производившего наполнение.
Suggestion to the documentListen to audioGet a link from a document element
При наполнении наполнительной станцией цистерн и бочек различными газами администрация должна вести по каждому газу отдельный журнал наполнения.
Suggestion to the documentListen to audioGet a link from a document element
16. Цистерны и бочки можно заполнять только тем газом, для перевозки и хранения которого они предназначены.
Suggestion to the documentListen to audioGet a link from a document element
17. Перед наполнением цистерн и бочек газами ответственным лицом, назначенным администрацией, должен быть произведен тщательный осмотр наружной поверхности, проверены исправность и герметичность арматуры, наличие остаточного давления и соответствие имеющегося в них газа назначению цистерны или бочки. Результаты осмотра цистерн и бочек и заключение о возможности их наполнения должны быть записаны в журнал.
Suggestion to the documentListen to audioGet a link from a document element
18. Запрещается наполнять газом неисправные цистерны или бочки, а также если:
Suggestion to the documentListen to audioGet a link from a document element
истек срок назначенного освидетельствования;
Suggestion to the documentListen to audioGet a link from a document element
отсутствуют или неисправны арматура и контрольно-измерительные приборы;
Suggestion to the documentListen to audioGet a link from a document element
отсутствует надлежащая окраска или надписи;
Suggestion to the documentListen to audioGet a link from a document element
в цистернах или бочках находится не тот газ, для которого они предназначены.
Suggestion to the documentListen to audioGet a link from a document element
Потребитель, опорожняя цистерны, бочки, обязан оставлять в них избыточное давление газа не менее 0,05 МРа (0,5 kgf/cm2).
Suggestion to the documentListen to audioGet a link from a document element
Для сжиженных газов, упругость паров которых в зимнее время может быть ниже 0,05 МРа (0,5 kgf/cm2), остаточное давление устанавливается производственной инструкцией организации, осуществляющей наполнение.
Suggestion to the documentListen to audioGet a link from a document element
19. Наполнение и опорожнение цистерн и бочек газами должны производиться по инструкции, составленной и утвержденной в установленном порядке.
Suggestion to the documentListen to audioGet a link from a document element
Наполнение цистерн и бочек сжиженными газами должно соответствовать нормам, указанным в таблице 19.
Suggestion to the documentListen to audioGet a link from a document element
Таблица 19
Suggestion to the documentListen to audioGet a link from a document element

Наименование
‎газа‎

Масса газа на 1 литр вместимости
‎цистерны или бочки, kg, не более‎

Вместимость цистерны или
‎бочки на 1 kg газа, 1, не менее‎

Азот‎ 0,770‎ 1,30‎
Аммиак‎ 0,570‎ 1,76‎
Бутан‎ 0,488‎ 2,05‎
Бутилен‎ 0,526‎ 1,90‎
Пропан‎ 0,425‎ 2,35‎
Пропилен‎ 0,445‎ 2,25‎
Фосген, хлор‎ 1,250‎ 0,80‎
Кислород‎ 1,080‎ 0,926‎
Suggestion to the documentListen to audioGet a link from a document element
Для газов, не указанных в данной таблице, норма наполнения устанавливается производственными инструкциями организаций-изготовителей исходя из того, чтобы при наполнении сжиженными газами, у которых критическая температура выше 50° С, в цистернах и бочках был достаточный объем газовой подушки, а при наполнении сжиженными газами, у которых критическая температура ниже 50° С, давление в цистернах и бочках при температуре 50° С не превышало установленного для них расчетного давления.
Suggestion to the documentListen to audioGet a link from a document element
При хранении и транспортировке наполненные бочки должны быть защищены от воздействия солнечных лучей и от местного нагревания.
Suggestion to the documentListen to audioGet a link from a document element
При перевозке сжиженных газов в железнодорожных цистернах необходимо соблюдать требования правил безопасности при перевозке опасных грузов железнодорожным транспортом.
Suggestion to the documentListen to audioGet a link from a document element
20. Величина наполнения цистерн и бочек сжиженными газами должна определяться взвешиванием или другим надежным способом контроля.
Suggestion to the documentListen to audioGet a link from a document element
21. Если при наполнении цистерн или бочек будет обнаружен пропуск газа, наполнение должно быть прекращено, газ из цистерны или бочки удален; наполнение может быть возобновлено только после исправления имеющихся повреждений.
Suggestion to the documentListen to audioGet a link from a document element
22. После наполнения цистерн или бочек газом на боковые штуцера вентилей должны быть установлены заглушки, а арматура цистерн закрыта предохранительным колпаком, который должен быть запломбирован.
Suggestion to the documentListen to audioGet a link from a document element
23. Транспортировка цистерн и бочек должна производиться согласно правилам соответствующих министерств, ведомств.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
ПРИЛОЖЕНИЕ 17
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
Suggestion to the documentListen to audioGet a link from a document element
Требования к баллонам
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
1. Баллоны вместимостью более 100 литров, устанавливаемые в качестве расходных емкостей для сжиженных газов, которые используются как топливо на автомобилях и других транспортных средствах, кроме вентиля и предохранительного клапана должны иметь указатель максимального уровня наполнения. На таких баллонах также допускается установка специального наполнительного клапана, вентиля для отбора газа в парообразном состоянии, указателя уровня сжиженного газа в баллоне и спускной пробки.
Suggestion to the documentListen to audioGet a link from a document element
2. Боковые штуцера вентилей для баллонов, наполняемых водородом и другими горючими газами, должны иметь левую резьбу, а для баллонов, наполняемых кислородом и другими негорючими газами, — правую резьбу.
Suggestion to the documentListen to audioGet a link from a document element
3. Каждый вентиль баллонов для взрывоопасных горючих веществ, вредных веществ 1-го и 2-го классов опасности по ГОСТ 12.1.007 должен быть снабжен заглушкой, навертывающейся на боковой штуцер.
Suggestion to the documentListen to audioGet a link from a document element
4. Вентили в баллонах для кислорода должны ввертываться с применением уплотняющих материалов, загорание которых в среде кислорода исключено.
Suggestion to the documentListen to audioGet a link from a document element
5. На верхней сферической части каждого баллона должны быть выбиты и отчетливо видны следующие данные:
Suggestion to the documentListen to audioGet a link from a document element
товарный знак изготовителя;
Suggestion to the documentListen to audioGet a link from a document element
номер баллона;
Suggestion to the documentListen to audioGet a link from a document element
фактическая масса порожнего баллона (kg): для баллонов вместимостью до 12 литров включительно — с точностью до 0,1 kg; свыше 12 до 55 литров включительно — с точностью до 0,2 kg; масса баллонов вместимостью свыше 55 литров указывается в соответствии с ГОСТ или ТУ на их изготовление;
Suggestion to the documentListen to audioGet a link from a document element
дата (месяц, год) изготовления и год следующего освидетельствования;
Suggestion to the documentListen to audioGet a link from a document element
рабочее давление Р, МРа (kgf/cm2);
Suggestion to the documentListen to audioGet a link from a document element
пробное гидравлическое давление Рпр, МРа (kgf/cm2);
Suggestion to the documentListen to audioGet a link from a document element
вместимость баллонов, литров: для баллонов вместимостью до 12 литров включительно — номинальная; для баллонов вместимостью свыше 12 до 55 литров включительно — фактическая с точностью до 0,3 литра; для баллонов вместимостью свыше 55 литров — в соответствии с НД на их изготовление;
Suggestion to the documentListen to audioGet a link from a document element
клеймо ОТК изготовителя круглой формы диаметром 10 mm (за исключением стандартных баллонов вместимостью свыше 55 литров);
Suggestion to the documentListen to audioGet a link from a document element
номер стандарта для баллонов вместимостью свыше 55 литров.
Suggestion to the documentListen to audioGet a link from a document element
Высота знаков на баллонах должна быть не менее 6 mm, а на баллонах вместимостью свыше 55 литров — не менее 8 mm.
Suggestion to the documentListen to audioGet a link from a document element
Масса баллонов, за исключением баллонов для ацетилена, указывается с учетом массы нанесенной краски, кольца для колпака и башмака, если таковые предусмотрены конструкцией, но без массы вентиля и колпака.
Suggestion to the documentListen to audioGet a link from a document element
На баллонах вместимостью до 5 литров или с толщиной стенки менее 5 mm паспортные данные могут быть выбиты на пластине, припаянной к баллону, или нанесены эмалевой или масляной краской.
Suggestion to the documentListen to audioGet a link from a document element
6. Баллоны для растворенного ацетилена должны быть заполнены соответствующим количеством пористой массы и растворителя. За качество пористой массы и за правильность наполнения баллонов ответственность несет организация, наполняющая баллон пористой массой. За качество растворителя и за правильную его дозировку ответственность несет организация, производящая заполнение баллонов растворителем.
Suggestion to the documentListen to audioGet a link from a document element
После заполнения баллонов пористой массой и растворителем на его горловине выбивается масса тары (масса баллона без колпака, но с пористой массой и растворителем, башмаком, кольцом и вентилем).
Suggestion to the documentListen to audioGet a link from a document element
7. Наружная поверхность баллонов окрашивается в соответствии с таблицей 20.
Suggestion to the documentListen to audioGet a link from a document element
Таблица 20
Suggestion to the documentListen to audioGet a link from a document element

‎‎Окраска и нанесение надписей на баллоны

Наименование газа‎

Окраска баллонов‎

Текст надписи‎ Цвет надписи‎ Цвет полосы‎
Азот‎ Черная‎ Азот‎ Желтый‎ Коричневый‎
Аммиак‎ Желтая‎ Аммиак‎ Черный‎ -«-‎
Аргон сырой‎ Черная‎ Аргон сырой‎ Белый‎ Белый‎
Аргон технический‎ -«-‎ Аргон технический‎ Синий‎ Синий‎
Аргон чистый‎ Серая‎ Аргон чистый‎ Зеленый‎ Зеленый‎
Ацетилен‎ Белая‎ Ацетилен‎ Красный‎ -«-‎
Бутилен‎ Красная‎ Бутилен‎ Желтый‎ Черный‎
Нефтегаз‎ Серая‎ Нефтегаз‎ Красный‎ -«-‎
Бутан‎ Красная‎ Бутан‎ Белый‎ -«-‎
Водород‎ Темно-зеленая‎ Водород‎ Красный‎ -«-‎
Воздух‎ Черная‎ Сжатый воздух‎ Белый‎ -«-‎
Гелий‎ Коричневая‎ Гелий‎ -«-‎ -«-‎
Закись азота‎ Серая‎ Закись азота‎ Черный‎ -«-‎
Кислород‎ Голубая‎ Кислород‎ -«-‎ -«-‎
Кислород
‎медицинский‎
-«-‎ Кислород
‎медицинский‎
-«-‎ -«-‎
Сероводород‎ Белая‎ Сероводород‎ Красный‎ Красный‎
Сернистый
‎ангидрид‎
Черная‎ Сернистый
‎ангидрид‎
Белый‎ Желтый‎
Углекислота‎ -«-‎ Углекислота‎ Желтый‎ -«-‎
Фосген‎ Защитная‎ -«-‎ -«-‎ Красный‎
Фреон-11‎ Алюминиевая‎ Фреон-11‎ Черный‎ Синий‎
Фреон-12‎ То же‎ Фреон-12‎ -«-‎ -«-‎
Фреон-13‎ -«-‎ Фреон-13‎ -«-‎ 2 красные‎
Фреон-22‎ -«-‎ Фреон-22‎ -«-‎ 2 желтые‎
Хлор‎ Защитная‎ -«-‎ -«-‎ Зеленый‎
Циклопропан‎ Оранжевая‎ Циклопропан‎ Черный‎ Зеленый‎
Этилен‎ Фиолетовая‎ Этилен‎ Красный‎ -«-‎
Все другие
‎горючие газы‎
Красная‎ Наименование газа‎ Белый‎ -«-‎
Все другие
‎негорючие газы‎
Черная‎ Наименование газа‎ Желтый‎ -«-‎
Suggestion to the documentListen to audioGet a link from a document element
Окраска баллонов и надписи на них могут производиться масляными, эмалевыми или нитрокрасками.
Suggestion to the documentListen to audioGet a link from a document element
Окраска вновь изготовленных баллонов и нанесение надписей производятся изготовителями, а при эксплуатации — наполнительными станциями или испытательными пунктами.
Suggestion to the documentListen to audioGet a link from a document element
Цвет окраски и текст надписей для баллонов, используемых в специальных установках или предназначенных для наполнения газами специального назначения, должны быть согласованы с Государственной инспекцией «Саноатгеоконтехназорат».
Suggestion to the documentListen to audioGet a link from a document element
8. Надписи на баллонах наносят по окружности на длину не менее 1/3 окружности, а полосы — по всей окружности, причем высота букв на баллонах вместимостью более 12 литров должна быть 60 mm, а ширина полосы 25 mm. Размеры надписей и полос на баллонах вместимостью до 12 литров должны определяться в зависимости от величины боковой поверхности баллонов.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
ПРИЛОЖЕНИЕ 18
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
Suggestion to the documentListen to audioGet a link from a document element
Требования к освидетельствованию баллонов
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
1. Проверка качества изготовления, освидетельствование и приемка изготовленных баллонов производятся работниками отдела технического контроля изготовителя в соответствии с требованиями НТД на баллоны.
Suggestion to the documentListen to audioGet a link from a document element
Величина пробного давления и время выдержки баллонов под пробным давлением устанавливаются изготовителем для стандартных баллонов — по государственным стандартам, для нестандартных — по техническим условиям, при этом пробное давление должно быть не менее чем полуторное от рабочего давления.
Suggestion to the documentListen to audioGet a link from a document element
2. Пробное давление для баллонов, изготовленных из материала, отношение временного сопротивления к пределу текучести которого более 2, может быть снижено до 1,25 рабочего давления.
Suggestion to the documentListen to audioGet a link from a document element
3. Баллоны в организации-изготовителе, за исключением баллонов для ацетилена, после гидравлического испытания должны также подвергаться пневматическому испытанию давлением, равным рабочему давлению.
Suggestion to the documentListen to audioGet a link from a document element
При пневматическом испытании баллоны должны быть погружены в ванну с водой. Баллоны для ацетилена должны подвергаться пневматическому испытанию в организациях, наполняющих баллоны пористой массой. Бесшовные баллоны с двумя открытыми горловинами испытанию на герметичность в организации-изготовителе не подвергаются, кроме баллонов, предназначенных для работы со средами 1, 2, 3, 4-го классов опасности по ГОСТ 12.1.007.
Suggestion to the documentListen to audioGet a link from a document element
4. Баллоны новой конструкции или баллоны, изготовленные из ранее не применяемых материалов, должны быть испытаны по специальной программе, предусматривающей, в частности, доведение баллонов до разрушения, при этом запас прочности по минимальному значению временного сопротивления металла при 20° С должен быть не менее 2,6 с пересчетом на наименьшую толщину стенки без прибавки на коррозию.
Suggestion to the documentListen to audioGet a link from a document element
5. Результаты освидетельствования изготовленных баллонов заносятся ОТК изготовителя в ведомость, в которой должны быть отражены следующие данные:
Suggestion to the documentListen to audioGet a link from a document element
номер баллона;
Suggestion to the documentListen to audioGet a link from a document element
дата (месяц и год) изготовления (испытания) баллона и следующего освидетельствования;
Suggestion to the documentListen to audioGet a link from a document element
масса баллона, kg;
Suggestion to the documentListen to audioGet a link from a document element
вместимость баллона, литр;
Suggestion to the documentListen to audioGet a link from a document element
рабочее давление, МРа (kgf/cm2);
Suggestion to the documentListen to audioGet a link from a document element
пробное давление, МРа (kgf/cm2);
Suggestion to the documentListen to audioGet a link from a document element
подпись представителя ОТК изготовителя.
Suggestion to the documentListen to audioGet a link from a document element
Все заполненные ведомости должны быть пронумерованы, прошнурованы и храниться в делах ОТК организации.
Suggestion to the documentListen to audioGet a link from a document element
6. Освидетельствование баллонов, за исключением баллонов для ацетилена, включает:
Suggestion to the documentListen to audioGet a link from a document element
осмотр внутренней, за исключением баллонов для сжиженного углеводородного газа (пропан-бутана) вместимостью до 55 литров, и наружной поверхности баллонов;
Suggestion to the documentListen to audioGet a link from a document element
проверку массы и вместимости;
Suggestion to the documentListen to audioGet a link from a document element
гидравлическое испытание.
Suggestion to the documentListen to audioGet a link from a document element
Проверка массы и вместимости бесшовных баллонов до 12 литров включительно и свыше 55 литров, а также сварных баллонов независимо от вместимости не производится.
Suggestion to the documentListen to audioGet a link from a document element
7. Результаты освидетельствования баллонов, за исключением баллонов для ацетилена, записываются лицом, освидетельствовавшим баллоны, в журнал испытаний, имеющий, в частности, следующие графы:
Suggestion to the documentListen to audioGet a link from a document element
1. Товарный знак изготовителя.
Suggestion to the documentListen to audioGet a link from a document element
2. Номер баллона.
Suggestion to the documentListen to audioGet a link from a document element
3. Дата (месяц, год) изготовления баллона.
Suggestion to the documentListen to audioGet a link from a document element
4. Дата произведенного и следующего освидетельствования.
Suggestion to the documentListen to audioGet a link from a document element
5. Масса, выбитая на баллоне, kg.
Suggestion to the documentListen to audioGet a link from a document element
6. Масса баллона, установленная при освидетельствовании, kg.
Suggestion to the documentListen to audioGet a link from a document element
7. Вместимость баллона, выбитая на баллоне, 1.
Suggestion to the documentListen to audioGet a link from a document element
8. Вместимость баллона, определенная при освидетельствовании, 1.
Suggestion to the documentListen to audioGet a link from a document element
9. Рабочее давление Р, МРа (kgf/cm2).
Suggestion to the documentListen to audioGet a link from a document element
10. Отметка о пригодности баллона.
Suggestion to the documentListen to audioGet a link from a document element
11. Подпись лица, производившего освидетельствование баллона.
Suggestion to the documentListen to audioGet a link from a document element
8. Освидетельствование баллонов для ацетилена должно производиться на ацетиленовых наполнительных станциях не реже чем через 5 лет и состоит из:
Suggestion to the documentListen to audioGet a link from a document element
осмотра наружной поверхности;
Suggestion to the documentListen to audioGet a link from a document element
проверки пористой массы;
Suggestion to the documentListen to audioGet a link from a document element
пневматического испытания.
Suggestion to the documentListen to audioGet a link from a document element
9. Состояние пористой массы в баллонах для ацетилена должно проверяться на наполнительных станциях не реже чем через 24 месяца.
Suggestion to the documentListen to audioGet a link from a document element
При удовлетворительном состоянии пористой массы на каждом баллоне должны быть выбиты:
Suggestion to the documentListen to audioGet a link from a document element
год и месяц проверки пористой массы;
Suggestion to the documentListen to audioGet a link from a document element
клеймо наполнительной станции;
Suggestion to the documentListen to audioGet a link from a document element
клеймо диаметром 12 mm с изображением букв «Пм», удостоверяющее проверку пористой массы.
Suggestion to the documentListen to audioGet a link from a document element
10. Баллоны для ацетилена, наполненные пористой массой, при освидетельствовании испытывают азотом под давлением 3,5 МРа (35 kgf/cm2).
Suggestion to the documentListen to audioGet a link from a document element
Чистота азота, применяемого для испытания баллонов, должна быть не ниже 97% по объему.
Suggestion to the documentListen to audioGet a link from a document element
11. Результаты освидетельствования баллонов для ацетилена заносят в журнал испытания, имеющий, в частности, следующие графы:
Suggestion to the documentListen to audioGet a link from a document element
1. Номер баллона.
Suggestion to the documentListen to audioGet a link from a document element
2. Товарный знак изготовителя.
Suggestion to the documentListen to audioGet a link from a document element
3. Дата (месяц, год) изготовления баллона.
Suggestion to the documentListen to audioGet a link from a document element
4. Подпись лица, производившего освидетельствование баллона.
Suggestion to the documentListen to audioGet a link from a document element
5. Дата проведенного и следующего освидетельствования баллона.
Suggestion to the documentListen to audioGet a link from a document element
12. Осмотр баллонов производится в целях выявления на их стенках коррозии, трещин, плен, вмятин и других повреждений (для установления пригодности баллонов к дальнейшей эксплуатации). Перед осмотром баллоны должны быть тщательно очищены и промыты водой, а в необходимых случаях промыты соответствующим растворителем или дегазированы.
Suggestion to the documentListen to audioGet a link from a document element
13. Баллоны, в которых при осмотре наружной и внутренней поверхностей выявлены трещины, плены, вмятины, отдулины, раковины и риски глубиной более 10% номинальной толщины стенки, надрывы и выщербления, износ резьбы горловины и отсутствуют некоторые паспортные данные, должны быть выбракованы.
Suggestion to the documentListen to audioGet a link from a document element
Ослабление кольца на горловине баллона не может служить причиной браковки последнего. В этом случае баллон может быть допущен к дальнейшему освидетельствованию после закрепления кольца или замены его новым.
Suggestion to the documentListen to audioGet a link from a document element
Баллоны, у которых обнаружена косая или слабая насадка башмака, к дальнейшему освидетельствованию не допускаются до перенасадки башмака.
Suggestion to the documentListen to audioGet a link from a document element
14. Емкость баллона определяют по разности между весом баллона, наполненного водой, и весом порожнего баллона или при помощи мерных бачков.
Suggestion to the documentListen to audioGet a link from a document element
15. Отбраковка баллонов по результатам наружного и внутреннего осмотра должна производиться в соответствии с НТД на их изготовление.
Suggestion to the documentListen to audioGet a link from a document element
Запрещается эксплуатация баллонов, на которых выбиты не все данные, предусмотренные п. 5 приложения 19 настоящих Правил.
Suggestion to the documentListen to audioGet a link from a document element
Закрепление или замена ослабленного кольца на горловине или башмаке должны быть выполнены до освидетельствования баллона.
Suggestion to the documentListen to audioGet a link from a document element
16. Бесшовные стандартные баллоны вместимостью от 12 до 55 литров при уменьшении массы на 7,5% и выше, а также при увеличении их вместимости более чем на 1% бракуются и изымаются из эксплуатации.
Suggestion to the documentListen to audioGet a link from a document element
17. Баллоны, переведенные на пониженное давление, могут использоваться для заполнения газами, рабочее давление которых не превышает допустимое для данных баллонов, при этом на них должны быть выбиты: масса; рабочее давление Р, МРа (kgf/cm2); пробное давление Рпр, МРа (kgf/cm2); дата проведенного и следующего освидетельствования и клеймо испытательного пункта.
Suggestion to the documentListen to audioGet a link from a document element
Ранее нанесенные сведения на баллоне, за исключением номера баллона, товарного знака изготовителя и даты изготовления, должны быть забиты.
Suggestion to the documentListen to audioGet a link from a document element
18. Забракованные баллоны независимо от их назначения должны быть приведены в негодность (путем нанесения насечек на резьбе горловины или просверливания отверстий на корпусе), исключающую возможность их дальнейшего использования.
Suggestion to the documentListen to audioGet a link from a document element
19. Освидетельствование баллонов должно производиться в отдельных, специально оборудованных помещениях. Температура воздуха в этих помещениях должна быть не ниже 12° С.
Suggestion to the documentListen to audioGet a link from a document element
Для внутреннего осмотра баллонов допускается применение электрического освещения напряжением не выше 12 V.
Suggestion to the documentListen to audioGet a link from a document element
При осмотре баллонов, наполняющихся взрывоопасными газами, арматура ручной лампы и ее штепсельное соединение должны быть во взрывобезопасном исполнении.
Suggestion to the documentListen to audioGet a link from a document element
20. Наполненные газом баллоны, находящиеся на длительном складском хранении, при наступлении очередных сроков периодического освидетельствования подвергаются представителем администрации организации освидетельствованию в выборочном порядке в количестве не менее 5 шт. из партии до 100 баллонов, 10 шт. — из партии до 500 баллонов и 20 шт. — из партии свыше 500 баллонов.
Suggestion to the documentListen to audioGet a link from a document element
При удовлетворительных результатах освидетельствования срок хранения баллонов устанавливается лицом, производившим освидетельствование, но не более чем 2 года. Результаты выборочного освидетельствования оформляются соответствующим актом.
Suggestion to the documentListen to audioGet a link from a document element
При неудовлетворительных результатах освидетельствования производится повторное освидетельствование баллонов в таком же количестве.
Suggestion to the documentListen to audioGet a link from a document element
В случае неудовлетворительных результатов при повторном освидетельствовании дальнейшее хранение всей партии баллонов не допускается, газ из баллонов должен быть удален в срок, указанный лицом (представителем администрации), производившим освидетельствование, после чего баллоны должны быть подвергнуты техническому освидетельствованию каждый в отдельности.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
ПРИЛОЖЕНИЕ 19
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
Suggestion to the documentListen to audioGet a link from a document element
Требования по эксплуатации баллонов
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
1. Выпуск газов из баллонов в емкости с меньшим рабочим давлением должен производиться через редуктор, предназначенный для данного газа и окрашенный в соответствующий цвет.
Suggestion to the documentListen to audioGet a link from a document element
Камера низкого давления редуктора должна иметь манометр и пружинный предохранительный клапан, отрегулированный на соответствующее разрешенное давление в емкости, в которую перепускается газ.
Suggestion to the documentListen to audioGet a link from a document element
2. При невозможности из-за неисправности вентилей выпустить на месте потребления газ из баллонов последние должны быть возвращены на наполнительную станцию. Выпуск газа из таких баллонов на наполнительной станции должен производиться в соответствии с инструкцией, утвержденной в установленном порядке.
Suggestion to the documentListen to audioGet a link from a document element
3. Наполнительные станции, производящие наполнение баллонов сжатыми, сжиженными и растворимыми газами, обязаны вести журнал наполнения баллонов, в котором, в частности, должны быть указаны:
Suggestion to the documentListen to audioGet a link from a document element
дата наполнения;
Suggestion to the documentListen to audioGet a link from a document element
номер баллона;
Suggestion to the documentListen to audioGet a link from a document element
дата освидетельствования;
Suggestion to the documentListen to audioGet a link from a document element
масса газа (сжиженного) в баллоне, kg;
Suggestion to the documentListen to audioGet a link from a document element
подпись лица, наполнившего баллон.
Suggestion to the documentListen to audioGet a link from a document element
Если на одной из станций производится наполнение баллонов различными газами, то по каждому газу должен вестись отдельный журнал наполнения.
Suggestion to the documentListen to audioGet a link from a document element
4. Наполнение баллонов газами должно производиться по инструкции, разработанной и утвержденной организацией в установленном порядке с учетом свойств газа, местных условий и требований типовой инструкции по наполнению баллонов газами. Наполнение баллонов сжиженными газами должно соответствовать нормам, указанным в таблице 21.
Suggestion to the documentListen to audioGet a link from a document element
Таблица 21
Suggestion to the documentListen to audioGet a link from a document element

Наименование газа‎

Масса газа на 11
‎вместимости баллона,
‎kg, не более‎
Вместимость
‎баллона, приходящегося
‎на 1 kg газа, 1, не менее‎
Аммиак‎ 0,570‎ 1,76‎
Бутан‎ 0,488‎ 2,05‎
Бутилен, изобутилен‎ 0,526‎ 1,90‎
Окись этилена‎ 0,716‎ 1,40‎
Пропан‎ 0,425‎ 2,35‎
Пропилен‎ 0,445‎ 2,25‎
Сероводород, фосген, хлор‎ 1,250‎ 0,80‎
Углекислота‎ 0,720‎ 1,34‎
Фреон-11‎ 1,200‎ 0,83‎
Фреон-12‎ 1,100‎ 0,90‎
Фреон-13‎ 0,600‎ 1,67‎
Фреон-22‎

1,800‎

1,00‎
Хлористый метил, хлористый этил‎

0,800‎

1,25‎
Этилен‎

0,286‎

3,50‎
Suggestion to the documentListen to audioGet a link from a document element
Для газов, не указанных в данной таблице, норма наполнения устанавливается производственными инструкциями наполнительных станций.
Suggestion to the documentListen to audioGet a link from a document element
5. Баллоны, наполняемые газом, должны быть прочно укреплены и плотно присоединены к наполнительной рампе.
Suggestion to the documentListen to audioGet a link from a document element
6. Запрещается наполнять газом баллоны, у которых:
Suggestion to the documentListen to audioGet a link from a document element
истек срок назначенного освидетельствования;
Suggestion to the documentListen to audioGet a link from a document element
истек срок проверки пористой массы;
Suggestion to the documentListen to audioGet a link from a document element
поврежден корпус баллона;
Suggestion to the documentListen to audioGet a link from a document element
неисправны вентили;
Suggestion to the documentListen to audioGet a link from a document element
отсутствуют надлежащая окраска или надписи;
Suggestion to the documentListen to audioGet a link from a document element
отсутствует избыточное давление газа;
Suggestion to the documentListen to audioGet a link from a document element
отсутствуют установленные клейма.
Suggestion to the documentListen to audioGet a link from a document element
Наполнение баллонов, в которых отсутствует избыточное давление газов, производится после предварительной их проверки в соответствии с инструкцией организации, осуществляющей наполнение (наполнительной станции).
Suggestion to the documentListen to audioGet a link from a document element
7. Перенасадка башмаков и колец для колпаков, замена вентилей должны производиться на пунктах по освидетельствованию баллонов.
Suggestion to the documentListen to audioGet a link from a document element
Вентиль после ремонта, связанного с его разборкой, должен быть проверен на плотность при рабочем давлении.
Suggestion to the documentListen to audioGet a link from a document element
8. Производить насадку башмаков на баллоны разрешается только после выпуска газа, вывертывания вентилей и соответствующей дегазации баллонов.
Suggestion to the documentListen to audioGet a link from a document element
Очистка и окраска наполненных газом баллонов, а также укрепление колец на их горловине запрещаются.
Suggestion to the documentListen to audioGet a link from a document element
9. Баллоны с ядовитыми газами должны храниться в специальных закрытых помещениях, устройство которых регламентируется соответствующими нормами и положениями.
Suggestion to the documentListen to audioGet a link from a document element
10. Наполненные баллоны с насаженными на них башмаками должны храниться в вертикальном положении. Для предохранения от падения баллоны должны устанавливаться в специально оборудованные гнезда, клетки или ограждаться барьером.
Suggestion to the documentListen to audioGet a link from a document element
11. Баллоны, которые не имеют башмаков, могут храниться в горизонтальном положении на деревянных рамах или стеллажах. При хранении на открытых площадках разрешается укладывать баллоны с башмаками в штабеля с прокладками из веревки, деревянных брусьев или резины между горизонтальными рядами.
Suggestion to the documentListen to audioGet a link from a document element
При укладке баллонов в штабеля высота последних не должна превышать 1,5 m. Вентили баллонов должны быть обращены в одну сторону.
Suggestion to the documentListen to audioGet a link from a document element
12. Склады для хранения баллонов, наполненных газами, должны быть одноэтажными с покрытиями легкого типа и не иметь чердачных помещений. Стены, перегородки, покрытия складов для хранения газов должны быть из несгораемых материалов не ниже II степени огнестойкости; окна и двери должны открываться наружу. Оконные и дверные стекла должны быть матовые или закрашены белой краской. Высота складских помещений для баллонов должна быть не менее 3,25 m от пола до нижних выступающих частей кровельного покрытия.
Suggestion to the documentListen to audioGet a link from a document element
Полы складов должны быть ровные с нескользкой поверхностью, а складов для баллонов с горючими газами — с поверхностью из материалов, исключающих искрообразование при ударе о них какими-либо предметами.
Suggestion to the documentListen to audioGet a link from a document element
13. Оснащение складов для баллонов с горючими газами должно отвечать нормам для помещений, опасных в отношении взрывов.
Suggestion to the documentListen to audioGet a link from a document element
14. В складах должны быть вывешены инструкции, правила и плакаты по обращению с баллонами, находящимися на складе.
Suggestion to the documentListen to audioGet a link from a document element
15. Склады для баллонов, наполненных газом, должны иметь естественную или искусственную вентиляцию в соответствии с требованиями санитарных норм проектирования.
Suggestion to the documentListen to audioGet a link from a document element
16. Склады для баллонов с взрыво- и пожароопасными газами должны находиться в зоне молниезащиты.
Suggestion to the documentListen to audioGet a link from a document element
17. Складское помещение для хранения баллонов должно быть разделено несгораемыми стенами на отсеки, в каждом из которых допускается хранение не более 500 баллонов (40 1) с горючими или ядовитыми газами и не более 1000 баллонов (40 1) с негорючими и неядовитыми газами.
Suggestion to the documentListen to audioGet a link from a document element
Отсеки для хранения баллонов с негорючими и неядовитыми газами могут быть отделены несгораемыми перегородками высотой не менее 2,5 m с открытыми проемами для прохода людей и проемами для средств механизации. Каждый отсек должен иметь самостоятельный выход наружу.
Suggestion to the documentListen to audioGet a link from a document element
18. Разрывы между складами для баллонов, наполненных газами, между складами и смежными производственными зданиями, общественными помещениями, жилыми домами должны удовлетворять требованиям НТД.
Suggestion to the documentListen to audioGet a link from a document element
19. Перемещение баллонов в пунктах наполнения и потребления газов должно производиться на предназначенных для этого тележках или при помощи других специальных устройств.
Suggestion to the documentListen to audioGet a link from a document element
20. Перевозка наполненных газами баллонов должна производиться на рессорном транспорте или на автокарах в горизонтальном положении обязательно с прокладками между баллонами. В качестве прокладок могут применяться деревянные бруски с вырезанными гнездами для баллонов, а также веревочные или резиновые кольца толщиной не менее 25 mm (по два кольца на баллон) или другие прокладки, предохраняющие баллоны от ударов друг о друга. Все баллоны во время перевозки должны укладываться вентилями в одну сторону.
Suggestion to the documentListen to audioGet a link from a document element
Разрешается перевозка баллонов в специальных контейнерах, а также без контейнеров в вертикальном положении обязательно с прокладками между ними и ограждением от возможного падения.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
ПРИЛОЖЕНИЕ 20
к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
Suggestion to the documentListen to audioGet a link from a document element
Определение понятий однотипных сварных соединений
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Однотипными сварными соединениями является группа сварных соединений, имеющих следующие общие признаки:
Suggestion to the documentListen to audioGet a link from a document element
а) способ сварки;
Suggestion to the documentListen to audioGet a link from a document element
б) марка (сочетание марок) основного металла.
Suggestion to the documentListen to audioGet a link from a document element
В одну группу допускается объединять сварные соединения деталей из сталей различных марок, для сварки которых согласно технологии предусмотрено применение сварочных материалов одних и тех же марок (сочетаний марок);
Suggestion to the documentListen to audioGet a link from a document element
в) марка (сочетание марок) сварочных материалов. В одну группу допускается объединять сварные соединения, выполненные с применением различных сварочных материалов, марки (сочетание марок), которые согласно технологии могут использоваться для сварки деталей из одной и той же стали; электроды должны иметь одинаковый вид покрытия по ГОСТ 9466 (основной, рутиловый, целлюлозный кислый);
Suggestion to the documentListen to audioGet a link from a document element
г) номинальная толщина свариваемых деталей в зоне сварки. В одну группу допускается объединять соединения с номинальной толщиной деталей в зоне сварки в пределах одного из следующих диапазонов: до 3 mm включительно; от 3 до 10 mm включительно; от 10 до 50 mm включительно; свыше 50 mm.
Suggestion to the documentListen to audioGet a link from a document element
Для угловых, тавровых и нахлесточных соединений указанные диапазоны относятся к привариваемым деталям; толщину основных деталей разрешается не учитывать;
Suggestion to the documentListen to audioGet a link from a document element
д) радиус кривизны в зоне сварки. В одну группу допускается объединять сварные соединения деталей с радиусом кривизны в зоне сварки (для труб с половиной наружного номинального диаметра) в пределах одного из следующих диапазонов:
Suggestion to the documentListen to audioGet a link from a document element
до 12,5 mm включительно;
Suggestion to the documentListen to audioGet a link from a document element
от 12,5 до 50 mm включительно;
Suggestion to the documentListen to audioGet a link from a document element
от 50 до 250 mm включительно;
Suggestion to the documentListen to audioGet a link from a document element
свыше 250 mm (включая плоские детали).
Suggestion to the documentListen to audioGet a link from a document element
Для угловых, тавровых и нахлесточных сварных соединений указанные диапазоны относятся к привариваемым деталям; радиусы кривизны основных деталей разрешается не учитывать;
Suggestion to the documentListen to audioGet a link from a document element
е) вид сварного соединения (стыковое, угловое, тавровое, нахлесточное). В одну группу могут быть объединены угловые, тавровые и нахлесточные соединения, кроме угловых сварных соединений приварки штуцеров (труб) к элементам сосудов;
Suggestion to the documentListen to audioGet a link from a document element
ж) форма подготовки кромок. В одну группу допускается объединять сварные соединения с одной из следующих форм подготовки кромок:
Suggestion to the documentListen to audioGet a link from a document element
с односторонней разделкой кромок и углом их скоса более 8°;
Suggestion to the documentListen to audioGet a link from a document element
с односторонней разделкой кромок и углом их скоса до 8° включительно (узкая разделка);
Suggestion to the documentListen to audioGet a link from a document element
с двусторонней разделкой кромок;
Suggestion to the documentListen to audioGet a link from a document element
без разделки кромок;
Suggestion to the documentListen to audioGet a link from a document element
з) способ сварки корневого слоя: на остающейся подкладке (подкладном кольце), на расплавляемой подкладке, без подкладки (свободное формирование обратного валика) с подваркой корня шва;
Suggestion to the documentListen to audioGet a link from a document element
и) термический режим сварки: с предварительным и сопутствующим подогревом, без подогрева, с послойным охлаждением;
Suggestion to the documentListen to audioGet a link from a document element
к) режим термической обработки сварного соединения.
