приказом «Узгосэнергонадзор» от 13 февраля 2004 г. № 84.
Медные | 300 |
Алюминиевые | 200 |
стальные, не имеющие непосредственного | |
соединения к аппаратам | 400 |
стальные с непосредственным присоединением к аппарату | 300 |
Кабели с бумажной пропитанной изоляцией на напряжение, кВ: | |
до 10 | 200 |
20 — 220 | 125 |
Кабели и изолированные провода с медными и алюминиевыми жилами и изоляцией: | |
поливинилхлоридной и резиновой | 150 |
Полиэтиленовой | 120 |
Медные неизолированные провода при втяжениях, Н/мм2: | |
менее 20 | 250 |
20 и более | 200 |
Алюминиевые неизолированные провода при втяжениях, Н/мм2: | |
менее 10 | 200 |
10 и более | 160 |
Алюминиевая часть сталеалюминевых проводов | 200 |
Кабели с медными и алюминиевыми жилами с изоляцией из вулканизированного полиэтилена | 250 |
Диаметр круглых (прутковых) заземлителей, мм: | |
неоцинкованных | 10 |
оцинкованных | 6 |
Сечение прямоугольных заземлителей, мм2 | 48 |
Толщина прямоугольных заземлителей, мм | 4 |
Толщина полок угловой стали, мм | 4 |
Синхронная частота вращения | |||||
электродвигателя, Гц | 50 | 25 | 16,7 | 12,5 | и ниже |
Допустимая вибрация, мкм | 50 | 100 | 130 | 160 |
Прозрачность | Прозрачная |
Окраска согласно колориметрическому определению, мл | 0,6 |
Плотность, т/м3 ,при20°С | 1,18 |
Содержание, %: | |
моногидрата | 24,8 |
железа | 0,006 |
мышьяка | 0,00005 |
марганца | 0,00005 |
хлора | 0,0005 |
окислов азота | 0,00005 |
Нелетучий остаток % | 0,3 |
Реакция на металлы, осаждаемые сероводородом | |
Выдерживает испытание по ГОСТ 667—73, п. 19 | |
Вещества, восстанавливающие | |
марганцовокислый калий | Выдерживает |
испытание по ГОСТ 667—73, п. 18 |
к Правилам устройства электроустановок
Допустимая кратковременная перегрузка для кабелей напряжением до 10 кВ с бумажной пропитанной изоляцией | ||||
Коэффициент предварительной нагрузки | Вид прокладки | Допустимая перегрузка по отношению к номинальной в течение, ч | ||
0,5 | 1,0 | 3,0 | ||
0,6 | В земле | 1,35 | 1,30 | 1,15 |
В воздухе | 1,25 | 1,15 | 1,10 | |
В трубах | 1,20 | 1,0 | 1,1 | |
(в земле) | ||||
0,8 | В земле | 1,20 | 1,15 | 1,10 |
В воздухе | 1,15 | 1,10 | 1,05 | |
В трубах | 1,10 | 1,05 | 1,00 | |
(в земле) |
Допустимая на период ликвидации послеаварийного режима перегрузка для кабелей напряжением до 10 кВ с бумажной изоляцией | ||||
Коэффициент предварительной нагрузки | Вид прокладки | Допустимая перегрузка по отношению к номинальной при деятельности максимума, ч | ||
1 | 3 | 6 | ||
0,6 | В земле | 1,5 | 1,35 | 1,25 |
В воздухе | 1,35 | 1,25 | 1,25 | |
В трубах | 1,30 | 1,20 | 1,15 | |
(в земле) | ||||
0,8 | В земле | 1,35 | 1,25 | 1,20 |
В воздухе | 1,30 | 1,25 | 1,25 | |
В трубах | 1,20 | 1,15 | 1,10 | |
(в земле) |
Поправочные коэффициенты на токи для кабелей, неизолированных и изолированных проводов и шин в зависимости от температуры земли и воздуха | |||||||||||||
Условная температура среды, °С | Нормированная температура жил, °С | Поправочные коэффициенты на токи при расчетной температуре среды, °С | |||||||||||
— 5 и ниже | 0 | +5 | +10 | +15 | +20 | +25 | +30 | +35 | +40 | +45 | +50 | ||
15 | 80 | 1,14 | 1,11 | 1,08 | 1,04 | 1,00 | 0,96 | 0,92 | 0,88 | 0,83 | 0,78 | 0,73 | 0,68 |
25 | 80 | 1,24 | 1,20 | 1,17 | 1,13 | 1,09 | 1,04 | 1,00 | 0,95 | 0,90 | 0,85 | 0,80 | 0,74 |
25 | 70 | 1,29 | 1,24 | 1,20 | 1,15 | 1,11 | 1,05 | 1,00 | 0,94 | 0,88 | 0,81 | 0,74 | 0,67 |
15 | 65 | 1,18 | 1,14 | 1,10 | 1,05 | 1,00 | 0,95 | 0,89 | 0,84 | 0,77 | 0,71 | 0,63 | 0,55 |
25 | 65 | 1,32 | 1,27 | 1,22 | 1,17 | 1,12 | 1,06 | 1,00 | 0,94 | 0,87 | 0,79 | 0,71 | 0,61 |
15 | 60 | 1,20 | 1,15 | 1,12 | 1,06 | 1,00 | 0,94 | 0,88 | 0,82 | 0,75 | 0,67 | 0,57 | 0,47 |
25 | 60 | 1,36 | 1,31 | 1,25 | 1,20 | 1,13 | 1,07 | 1,00 | 0,93 | 0,85 | 0,76 | 0,66 | 0,54 |
15 | 55 | 1,22 | 1,17 | 1,12 | 1,07 | 1,00 | 0,93 | 0,86 | 0,79 | 0,71 | 0,61 | 0,50 | 0,36 |
25 | 55 | 1,41 | 1,35 | 1,29 | 1,23 | 1,15 | 1,08 | 1,00 | 0,91 | 0,82 | 0,71 | 0,58 | 0,41 |
15 | 50 | 1,25 | 1,20 | 1,14 | 1,07 | 1,00 | 0,93 | 0,84 | 0,76 | 0,66 | 0,54 | 0,37 | — |
25 | 50 | 1,48 | 1,41 | 1,34 | 1,26 | 1,18 | 1,09 | 1,00 | 0,89 | 0,78 | 0,63 | 0,45 | — |
Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами | ||||||
Сечение токопроводящей жилы, мм2 | Ток, А, для проводов, проложенных | |||||
открыто | в одной трубе | |||||
двух одножильных | трех одножильных | четырех одножильных | одного двухжильного | одного трехжильного | ||
0,5 | 11 | — | — | — | — | — |
0,75 | — | — | — | — | — | |
1 | 17 | 16 | 15 | 14 | 15 | 14 |
1,2 | 20 | 18 | 16 | 15 | 16 | 14,5 |
1,5 | 23 | 19 | 17 | 16 | 18 | 15 |
2 | 26 | 24 | 22 | 20 | 23 | 19 |
2,5 | 30 | 27 | 25 | 25 | 25 | 21 |
3 | 34 | 32 | 28 | 26 | 28 | 24 |
4 | 41 | 38 | 35 | 30 | 32 | 27 |
5 | 46 | 42 | 39 | 34 | 37 | 31 |
6 | 50 | 46 | 42 | 40 | 40 | 34 |
8 | 62 | 54 | 51 | 46 | 48 | 43 |
10 | 80 | 70 | 60 | 50 | 55 | 50 |
16 | 100 | 85 | 80 | 75 | 80 | 70 |
25 | 140 | 115 | 100 | 90 | 100 | 85 |
35 | 170 | 135 | 125 | 115 | 125 | 100 |
50 | 215 | 185 | 170 | 150 | 160 | 135 |
70 | 270 | 225 | 220 | 185 | 195 | 175 |
95 | 330 | 275 | 255 | 225 | 245 | 215 |
120 | 285 | 315 | 290 | 260 | 295 | 250 |
150 | 440 | 360 | 330 | — | — | — |
185 | 510 | — | — | — | — | — |
240 | 605 | — | — | — | — | — |
300 | 695 | — | — | — | — | — |
400 | 830 | — | — | — | — | — |
Допустимый длительный ток для проводов с резиновой и поливинилхлоридной изоляцией с алюминиевыми жилами | ||||||
Сечение токопроводящей жилы, мм2 | Ток, А, для проводов, проложенных | |||||
открыто | в одной трубе | |||||
двух одножильных | трех одножильных | четырех одножильных | одного двухжильного | одного трехжильного | ||
2 | 21 | 19 | 18 | 15 | 17 | 14 |
2,5 | 24 | 20 | 19 | 19 | 19 | 16 |
3 | 27 | 24 | 22 | 21 | 22 | 18 |
4 | 32 | 28 | 28 | 23 | 25 | 21 |
5 | 36 | 32 | 30 | 27 | 8 | 24 |
6 | 39 | 36 | 32 | 30 | 31 | 26 |
8 | 46 | 43 | 40 | 37 | 38 | 32 |
10 | 60 | 50 | 47 | 39 | 42 | 38 |
16 | 75 | 60 | 60 | 55 | 60 | 55 |
25 | 105 | 85 | 80 | 70 | 75 | 65 |
35 | 130 | 100 | 95 | 85 | 95 | 75 |
50 | 165 | 140 | 130 | 120 | 125 | 105 |
70 | 210 | 175 | 165 | 140 | 150 | 135 |
95 | 255 | 215 | 200 | 175 | 190 | 165 |
120 | 295 | 245 | 220 | 200 | 230 | 190 |
150 | 340 | 275 | 255 | — | — | — |
185 | 390 | — | — | — | — | — |
240 | 465 | — | — | — | — | — |
300 | 535 | — | — | — | — | — |
400 | 645 | — | — | — | — | — |
Допустимый длительный ток для проводов с медными жилами с резиновой изоляцией в металлических защитных оболочках и кабелей с медными жилами с резиновой изоляцией в свинцовой, поливинилхлоридной, найритовой или резиновой оболочке, бронированных и небронированных | |||||
Сечение токопроводящей жилы, мм2 | Ток*, А, для проводов и кабелей | ||||
одножильных | двухжильных | Трехжильных | |||
при прокладке | |||||
в воздухе | в воздухе | в земле | в воздухе | в земле | |
1,5 | 23 | 19 | 33 | 19 | 27 |
2,5 | 30 | 27 | 44 | 25 | 38 |
4 | 41 | 38 | 55 | 35 | 49 |
6 | 50 | 50 | 70 | 42 | 60 |
10 | 80 | 70 | 105 | 55 | 90 |
16 | 100 | 90 | 135 | 75 | 115 |
25 | 140 | 115 | 175 | 95 | 150 |
35 | 170 | 140 | 210 | 120 | 180 |
50 | 215 | 175 | 265 | 145 | 225 |
70 | 270 | 215 | 320 | 180 | 275 |
95 | 325 | 260 | 385 | 220 | 330 |
120 | 385 | 300 | 445 | 260 | 385 |
150 | 440 | 350 | 505 | 305 | 435 |
185 | 510 | 405 | 570 | 350 | 500 |
240 | 605 | — | — | — | — |
Допустимый длительный ток для кабелей с алюминиевыми жилами с резиновой или пластмассовой изоляцией в свинцовой, поливинилхлоридной и резиновой оболочках, бронированных и небронированных | |||||
Сечение токопроводящей жилы, мм2 | Ток, А, для кабелей | ||||
одножильных | двухжильных | трехжильных | |||
при прокладке | |||||
в воздухе | В воздухе | в земле | в воздухе | В земле | |
2,5 | 23 | 21 | 34 | 19 | 29 |
4 | 31 | 29 | 42 | 27 | 38 |
6 | 38 | 38 | 55 | 32 | 46 |
10 | 60 | 55 | 80 | 42 | 70 |
16 | 75 | 70 | 105 | 60 | 90 |
25 | 105 | 90 | 135 | 75 | 115 |
35 | 130 | 105 | 160 | 90 | 140 |
50 | 165 | 135 | 205 | 110 | 175 |
70 | 210 | 165 | 2445 | 140 | 210 |
95 | 250 | 200 | 295 | 170 | 255 |
120 | 295 | 230 | 340 | 200 | 295 |
150 | 340 | 270 | 390 | 235 | 335 |
185 | 390 | 310 | 440 | 270 | 385 |
240 | 465 | — | — | — | — |
Допустимый длительный ток для переносных шланговых легких и средних шнуров, переносных шланговых тяжелых кабелей, шахтных гибких шланговых, прожекторных кабелей и переносных проводов с медными жилами | |||
Сечение токопроводящей жилы, мм2 | Ток*, А, для шнуров, проводов и кабелей | ||
одножильных | двухжильных | трехжильных | |
0,5 | — | 12 | — |
0,75 | — | 16 | 14 |
1,0 | — | 18 | 16 |
1,5 | — | 23 | 20 |
2,5 | 40 | 33 | 28 |
4 | 50 | 43 | 36 |
6 | 65 | 55 | 45 |
10 | 90 | 75 | 60 |
16 | 120 | 95 | 80 |
25 | 160 | 125 | 105 |
35 | 190 | 150 | 130 |
50 | 235 | 185 | 160 |
70 | 290 | 235 | 200 |
Допустимый длительный ток для переносных шланговых с медными жилами с резиновой изоляцией кабелей для торфопредприятий | |||
Сечение токопроводящей жилы, мм2 | Ток*, А, для кабелей напряжением, кВ | ||
0,5 | 3 | 6 | |
6 | 44 | 45 | 47 |
10 | 60 | 60 | 65 |
16 | 80 | 80 | 85 |
25 | 100 | 105 | 105 |
35 | 125 | 125 | 130 |
50 | 155 | 155 | 160 |
70 | 190 | 195 | — |
Допустимый длительный ток для шланговых с медными жилами с резиновой изоляцией кабелей для передвижных электроприемников | |||||
Сечение токопроводящей жилы, мм2 | Ток*, А, для кабелей напряжением, кВ | Сечение токопроводящей жилы, мм2 | Ток*, А, для кабелей напряжением, кВ | ||
3 | 6 | 3 | 6 | ||
16 | 85 | 90 | 70 | 215 | 220 |
25 | 115 | 120 | 95 | 260 | 265 |
35 | 140 | 145 | 120 | 305 | 310 |
50 | 175 | 180 | 150 | 345 | 350 |
Допустимый длительный ток для проводов с медными жилами с резиновой изоляцией для электрифицированного транспорта 1,3 и 4 кВ. | |||||
Сечение токопроводящей жилы, мм2 | Ток, А | Сечение токопроводящей жилы, мм2 | Ток, А | Сечение токопроводящей жилы, мм2 | Ток, А |
1 | 20 | 16 | 115 | 120 | 390 |
1,5 | 25 | 25 | 150 | 150 | 445 |
2,5 | 40 | 35 | 185 | 185 | 505 |
4 | 50 | 50 | 230 | 240 | 590 |
6 | 65 | 70 | 285 | 300 | 670 |
10 | 90 | 95 | 340 | 350 | 745 |
Снижающий коэффициент для проводов и кабелей, прокладываемых в коробах | ||||
Способ прокладки | Количество проложенных проводов и кабелей | Снижающий коэффициент для проводов и кабелей, питающих | ||
одножильных | многожильных | отдельные электроприемники с коэффициентом использования до 0,7 | группы электроприемников и отдельные приемники с коэффициентом использования более 0,7 | |
Многослойно и пучками | — | До 4 | 1,0 | — |
2 | 5 — 6 | 0,85 | — | |
3 — 9 | 7 — 9 | 0,75 | — | |
10 — 11 | 10 — 11 | 0,7 | — | |
12 — 14 | 12 — 14 | 0,65 | — | |
15 — 18 | 115 — 18 | 0,6 | — | |
Однослойное | 2 — 4 | 2 — 4 | — | 0,67 |
5 | 5 | — | 0,6 |
Допустимый длительный ток для кабелей с медными жилами с бумажной пропитанной маслоканифольной и нестекающей массами изоляцией в свинцовой оболочке, прокладываемых в земле | ||||||
Сечение токопроводящей жилы, мм2 | Ток, А, для кабелей | |||||
одножильных до 1000 В | двухжильных до 1000 В | трехжильных напряжением, кВ | Четырехжильных до 1000 В | |||
до 3 | 6 | 10 | ||||
6 | — | 80 | 70 | — | — | — |
10 | 140 | 105 | 95 | 80 | — | 85 |
16 | 175 | 140 | 120 | 105 | 95 | 115 |
25 | 235 | 185 | 160 | 135 | 120 | 150 |
35 | 285 | 225 | 190 | 160 | 150 | 175 |
50 | 360 | 270 | 235 | 200 | 180 | 215 |
70 | 440 | 325 | 285 | 245 | 215 | 265 |
95 | 520 | 380 | 340 | 295 | 265 | 310 |
120 | 595 | 435 | 390 | 340 | 310 | 350 |
150 | 675 | 500 | 435 | 390 | 355 | 395 |
185 | 755 | — | 490 | 440 | 400 | 450 |
240 | 880 | — | 570 | 510 | 460 | — |
300 | 1000 | — | — | — | — | — |
400 | 1220 | — | — | — | — | — |
500 | 1400 | — | — | — | — | — |
625 | 1520 | — | — | — | — | — |
800 | 1700 | — | — | — | — | — |
Допустимый длительный ток для кабелей с медными жилами с бумажной пропитанной маслоканифольной и нестекающей массами изоляцией в свинцовой оболочке, прокладываемых в воде | ||||
Сечение токопроводящей жилы, мм2 | Ток, А, для кабелей | |||
трехжильных напряжением, кВ | четырехжильных до 1000 В | |||
до 3 | 6 | 10 | ||
16 | — | 135 | 120 | — |
25 | 210 | 170 | 150 | 195 |
35 | 250 | 205 | 180 | 230 |
50 | 305 | 255 | 220 | 285 |
70 | 375 | 310 | 275 | 350 |
95 | 440 | 375 | 340 | 410 |
120 | 505 | 430 | 395 | 470 |
150 | 565 | 500 | 450 | — |
185 | 615 | 545 | 510 | — |
240 | 715 | 625 | 585 | — |
Допустимый длительный ток для кабелей с медными жилами с бумажной пропитанной маслоканифольной и нестекающей массами изоляцией в свинцовой оболочке, прокладываемых в воздухе | ||||||
Сечение токопроводящей жилы, мм2 | Ток, А, для кабелей | |||||
одножильных до 1000В | двухжильных до 1000 В | трехжильных напряжением, | четырехжильных до 1000В | |||
до 3 | 6 | 10 | ||||
6 | — | 55 | 45 | — | — | — |
10 | 95 | 75 | 60 | 55 | — | 60 |
16 | 120 | 95 | 80 | 65 | 60 | 80 |
25 | 160 | 130 | 105 | 90 | 85 | 100 |
35 | 200 | 150 | 125 | 110 | 105 | 120 |
50 | 245 | 185 | 155 | 145 | 135 | 145 |
70 | 305 | 225 | 200 | 175 | 165 | 185 |
95 | 360 | 275 | 245 | 215 | 200 | 215 |
120 | 415 | 320 | 285 | 250 | 240 | 260 |
150 | 470 | 375 | 330 | 290 | 270 | 300 |
185 | 525 | — | 375 | 325 | 305 | 340 |
240 | 610 | — | 430 | 375 | 350 | — |
300 | 720 | — | — | — | — | — |
400 | 880 | — | — | — | — | — |
500 | 1020 | — | — | — | — | — |
625 | 1180 | — | — | — | — | — |
800 | 1400 | — | — | — | — | — |
Допустимый длительный ток для кабелей с алюминиевыми жилами с бумажной пропитанной маслоканифольной и не стекающей массами изоляцией в свинцовой или алюминиевой оболочке, прокладываемых в земле | ||||||
Сечение токопроводящей жилы, мм2 | Ток, А, для кабелей | |||||
одножильных до 1000 В | двухжильных до 1000 В | трехжильных напряжением, кВ | четырехжильных до 1000В | |||
до 3 | 6 | 10 | ||||
6 | — | 60 | 55 | — | — | — |
10 | 110 | 80 | 75 | 60 | — | 65 |
16 | 135 | 110 | 90 | 80 | 75 | 90 |
25 | 180 | 140 | 125 | 105 | 90 | 115 |
35 | 220 | 175 | 145 | 125 | 115 | 135 |
50 | 275 | 210 | 180 | 155 | 140 | 165 |
70 | 340 | 250 | 220 | 190 | 165 | 200 |
Допустимый длительный ток для кабелей с алюминиевыми жилами с бумажной пропитанной маслоканифольной и не стекающей массами изоляцией в свинцовой оболочке, прокладываемых в воде | ||||
Сечение токопроводящей жилы, мм2 | Ток, А, для кабелей | |||
трехжильных напряжением, кВ | четырехжильных до 1000 В | |||
до 3 | 6 | 10 | ||
16 | — | 105 | 90 | — |
25 | 160 | 130 | 115 | 150 |
35 | 190 | 160 | 140 | 175 |
50 | 235 | 195 | 170 | 220 |
70 | 290 | 240 | 210 | 270 |
95 | 340 | 290 | 260 | 315 |
120 | 390 | 330 | 305 | 360 |
150 | 435 | 385 | 345 | — |
185 | 475 | 420 | 390 | — |
240 | 550 | 480 | 450 | — |
Допустимый длительный ток для кабелей с алюминиевыми жилами с бумажной пропитанной маслоканифольной и не стекающей массами изоляцией в свинцовой или алюминиевой оболочке, прокладываемых в воздухе | ||||||
Сечение токопроводящее жилы, мм2 | Ток, А, для кабелей | |||||
одножильных до 1000В | двухжильных до 1000В | трехжильных награждаем, кВ | четырехжильных до 1000В | |||
до 3 | 6 | 10 | ||||
6 | — | 42 | 35 | — | — | — |
10 | 75 | 55 | 46 | 42 | — | 45 |
16 | 90 | 100 | 60 | 50 | 46 | 60 |
25 | 125 | 115 | 80 | 70 | 65 | 75 |
35 | 155 | 100 | 95 | 85 | 80 | 95 |
50 | 190 | 140 | 120 | 110 | 105 | 110 |
70 | 235 | 175 | 155 | 135 | 130 | 140 |
95 | 275 | 210 | 190 | 165 | 155 | 165 |
120 | 320 | 245 | 220 | 190 | 185 | 200 |
150 | 360 | 290 | 255 | 225 | 210 | 230 |
185 | 405 | — | 290 | 250 | 235 | 260 |
240 | 470 | — | 330 | 290 | 270 | — |
300 | 555 | — | — | — | — | — |
400 | 675 | — | — | — | — | — |
500 | 785 | — | — | — | — | — |
625 | 910 | — | — | — | — | — |
800 | 1080 | — | — | — | — | — |
Допустимый длительный ток для трехжильных кабелей напряжением 6 кВ с медными жилами с обедненнопропитанной изоляцией в общей свинцовой оболочке, прокладываемых в земле и воздухе | |||||
Сечение токопроводящей жилы, мм2 | Ток, А, для кабелей, проложенных | Сечение токопроводящей жилы, мм2 | Ток, А, для кабелей, проложенных | ||
в земле | в воздухе | в земле | в воздухе | ||
16 | 90 | 65 | 70 | 220 | 170 |
25 | 120 | 90 | 95 | 265 | 210 |
35 | 145 | 110 | 120 | 310 | 245 |
50 | 180 | 140 | 150 | 355 | 290 |
Допустимый длительный ток для трехжильных кабелей напряжением 6 кВ с алюминиевыми жилами с обедненнопропитанной изоляцией в общей свинцовой оболочке, прокладываемых в земле и воздухе | |||||
Сечение токопроводящей жилы, мм2 | Ток, А, для кабелей, проложенных | Сечение токопроводящей жилы, мм2 | Ток, А, для кабелей, проложенных | ||
в земле | в воздухе | в земле | в воздухе | ||
16 | 70 | 50 | 70 | 170 | 130 |
25 | 90 | 70 | 95 | 205 | 160 |
35 | 110 | 85 | 120 | 240 | 190 |
50 | 140 | 110 | 150 | 275 | 225 |
Допустимый длительный ток для кабелей с отдельно освинцованными медными жилами с бумажной пропитанной маслоканифольной и нестекающей массами изоляцией, прокладываемых в земле, воде, воздухе | ||||||
Сечение токопроводящей жилы, мм2 | Ток, А, для трехжильных кабелей напряжением, кВ | |||||
20 | 35 | |||||
при прокладке | ||||||
в земле | вводе | в воздухе | в земле | вводе | в воздухе | |
25 | 110 | 120 | 85 | — | — | — |
35 | 135 | 145 | 100 | — | — | — |
50 | 165 | 180 | 120 | — | — | — |
70 | 200 | 225 | 150 | — | — | — |
95 | 240 | 275 | 180 | — | — | — |
120 | 275 | 315 | 205 | 270 | 290 | 205 |
150 | 315 | 350 | 230 | 310 | — | 230 |
185 | 355 | 390 | 265 | — | — | — |
Допустимый длительный ток для кабелей с отдельно освинцованными алюминиевыми жилами с бумажной пропитанной маслоканифольной и нестекающей массами изоляцией, прокладываемых в земле, воде, воздухе | ||||||
Сечение токопроводящей жилы, мм2 | Ток, А, для трехжильных кабелей напряжением, кВ | |||||
20 | 35 | |||||
при прокладке | ||||||
в земле | в воде | в воздухе | в земле | в воде | в воздухе | |
25 | 85 | 90 | 65 | — | — | — |
35 | 105 | 110 | 75 | — | — | — |
50 | 125 | 140 | 90 | — | — | — |
70 | 155 | 175 | 115 | — | — | — |
95 | 185 | 210 | 140 | — | — | — |
120 | 210 | 245 | 160 | 210 | 225 | 160 |
150 | 240 | 270 | 175 | 240 | — | 175 |
185 | 275 | 300 | 205 | — | — | — |
Поправочный коэффициент на допустимый длительный ток для кабелей, проложенных в земле, в зависимости от удельного сопротивления земли | ||
Характеристика земли | Удельное сопротивление, Ом м | Поправочный коэффициент |
Песок влажностью более 9% , песчано-глинистая почва влажностью более 1% | 80 | 1,05 |
Нормальные почва и песок влажностью 7 — 9%,песчано-глинистая почва влажностью 12 — 14% | 120 | 1,00 |
Песок влажностью более 4 и менее 7% , песчано-глинистая почва влажностью 8 — 12% | 200 | 0,87 |
Песок влажностью до 4%, каменистая почва | 300 | 0,75 |
Допустимый длительный ток для одножильных кабелей с медной жилой с бумажной пропитанной маслоканифольной и нестекающей массами изоляцией в свинцовой оболочке, небронированных, прокладываемых в воздухе | |||
Сечение токопроводящей жилы, мм2 | Ток*, А, для кабелей напряжением, кВ | ||
до 3 | 20 | 35 | |
10 | 85/— | — | — |
16 | 120/— | — | — |
25 | 145/— | 105/110 | — |
35 | 170/— | 125/135 | — |
50 | 215/— | 155/165 | — |
70 | 260/— | 185/205 | — |
95 | 305/— | 220/255 | — |
120 | 330/— | 245/290 | 240/265 |
150 | 360/— | 270/330 | 265/300 |
185 | 385/— | 290/360 | 285/335 |
240 | 435/— | 320/395 | 315/380 |
300 | 460/— | 350/425 | 340/420 |
400 | 485/— | 370/450 | — |
500 | 505/— | — | — |
625 | 525/— | — | — |
800 | 550/— | — | — |
Допустимый длительный ток для одножильных кабелей с алюминиевой жилой с бумажной пропитанной маслоканифольной и нестекающей массами изоляцией в свинцовой или алюминиевой оболочке, небронированных, прокладываемых, в воздухе | |||
Сечение токопроводящей жилы, мм2 | Ток*, А, для кабелей напряжением, кВ | ||
до 3 | 20 | 35 | |
10 | 65/— | — | — |
16 | 90/— | — | — |
25 | 110/— | 80/85 | — |
35 | 130/— | 95/105 | — |
50 | 165/— | 120/130 | — |
70 | 200/— | 140/160 | — |
95 | 235/— | 170/195 | — |
120 | 275/— | 190/225 | 185/205 |
150 | 295/— | 210/255 | 205/230 |
185 | 335/— | 225/275 | 220/255 |
240 | 355/— | 245/305 | 245/290 |
300 | 375/— | 270/330 | 260/330 |
400 | 390/— | 285/350 | — |
500 | 405/— | — | — |
625 | 425/— | — | — |
800 | 425/— | — | — |
Поправочный коэффициент на количество работающих кабелей, лежащих рядом в земле (в трубах или без труб) | ||||||
Расстояние между кабелями в свету, мм | Коэффициент при количестве кабелей | |||||
1 | 2 | 3 | 4 | 5 | 6 | |
100 | 1,00 | 0,90 | 0,85 | 0,80 | 0,78 | 0,75 |
200 | 1,00 | 0,92 | 0,87 | 0,84 | 0,82 | 0,81 |
300 | 1,00 | 0,93 | 0,90 | 0,87 | 0,86 | 0,85 |

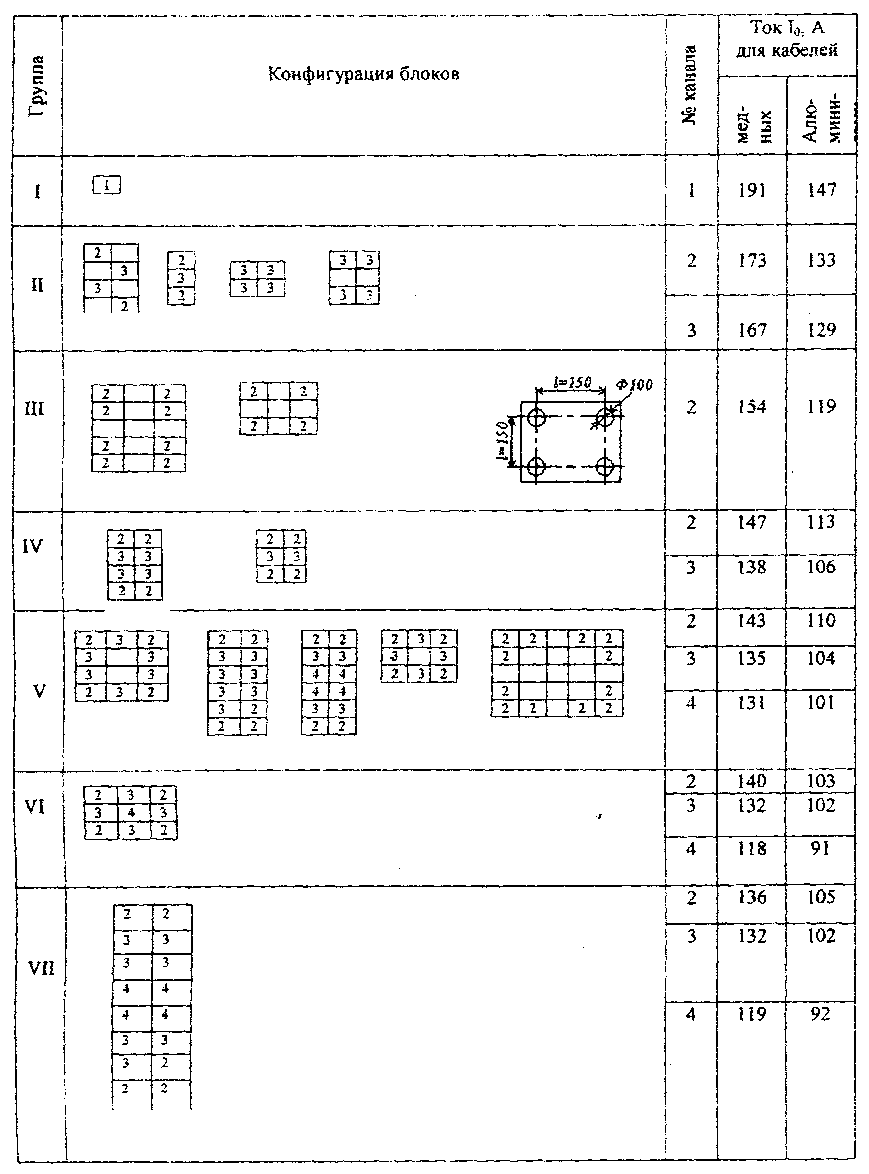

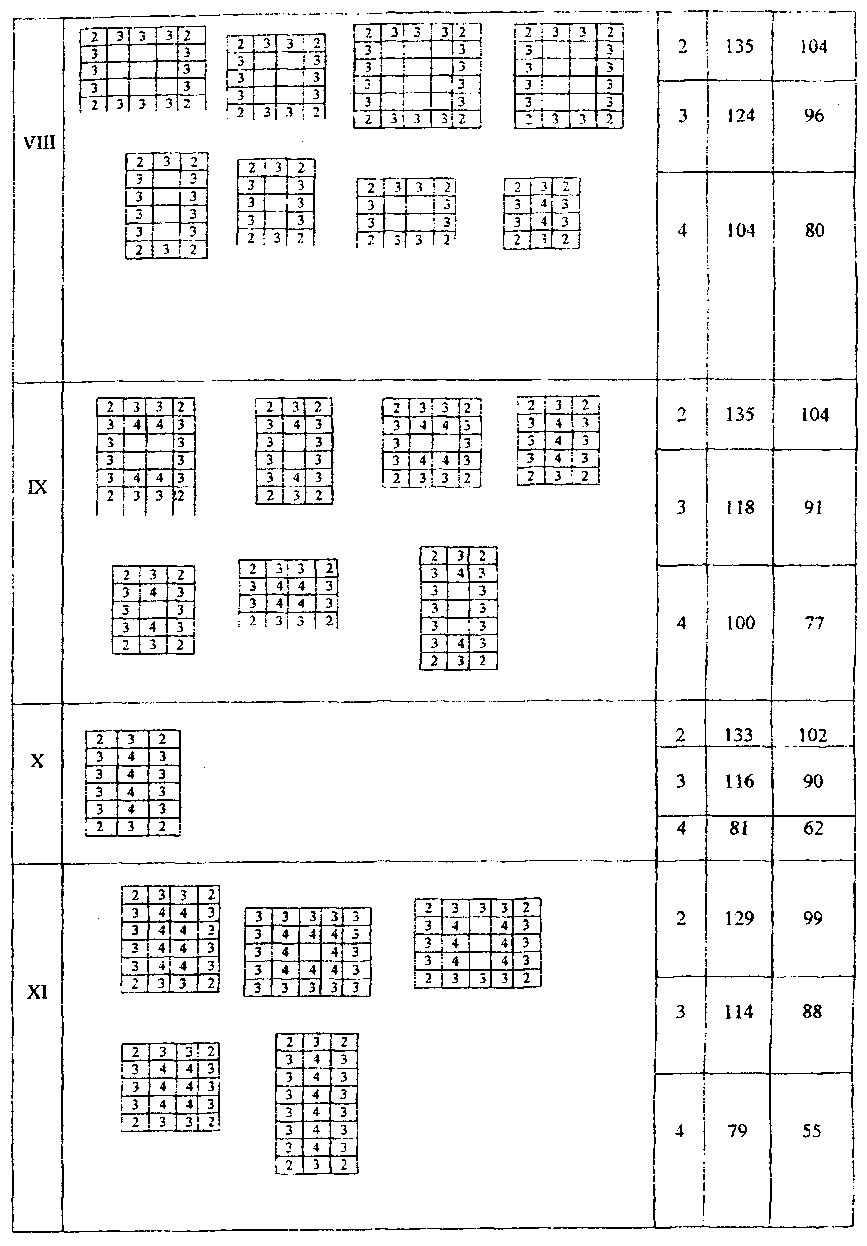

Поправочный коэффициент а на сечение кабеля | ||||
Сечение токопроводящей жилы, мм2 | Коэффициент для номера канала в блоке | |||
1 | 2 | 3 | 4 | |
25 | 0,44 | 0,46 | 0,47 | 0,51 |
35 | 0,54 | 0,57 | 0,57 | 0,06 |
50 | 0,67 | 0,69 | 0,69 | 0,71 |
70 | 0,81 | 0,84 | 0384 | 0,85 |
95 | 1,00 | 1,00 | 1,00 | 1,00 |
120 | 1,14 | 1,13 | 1,13 | 1,12 |
150 | 1,33 | 1,30 | 1,29 | 1,26 |
185 | 1,50 | 1,46 | 1,45 | 1,38 |
240 | 1,78 | 1,70 | 1,68 | 1,55 |
Допустимый длительный ток для неизолированных проводов по ГОСТ 839-80 | |||||||
Номинальное сечение, мм2 | Сечение (алюминий, сталь), мм2 | Ток, А, для проводов марок | |||||
АС, АСКС, АСК, АСКП | Μ | Аи АКП | Μ | Аи АКП | |||
вне помещений | внутри помещений | вне помещений | внутри помещений | ||||
10 | 10/1,8 | 84 | 53 | 95 | — | 60 | — |
16 | 16/2,7 | 111 | 79 | 133 | 105 | 102 | 75 |
25 | 25/4,2 | 142 | 109 | 183 | 136 | 137 | 106 |
35 | 35/6,2 | 175 | 135 | 223 | 170 | 173 | 130 |
50 | 50/8 | 210 | 165 | 275 | 215 | 219 | 165 |
70 | 70/11 | 265 | 210 | 337 | 265 | 268 | 210 |
95 | 95/16 | 330 | 260 | 422 | 320 | 341 | |
255 | |||||||
120 | 120/19 | 390 | 313 | 485 | 375 | 395 | 300 |
120/27 | 375 | — | |||||
150 | 150/19 | 450 | 365 | 570 | 440 | 465 | 355 |
150/24 | 450 | 365 | |||||
150/34 | 450 | — | |||||
185 | 185/24 | 520 | 430 | 650 | 500 | 540 | 410 |
185/29 | 510 | 425 | |||||
185/43 | 515 | — | |||||
240 | 240/32 | 605 | 505 | 760 | 590 | 685 | 490 |
240/39 | 610 | 505 | |||||
240/56 | 610 | — | |||||
300 | 300/39 | 710 | 600 | 880 | 680 | 740 | 570 |
300/48 | 690 | 585 | |||||
300/66 | 680 | — | |||||
330 | 330/27 | 730 | — | — | — | — | — |
400 | 400/22 | 830 | 713 | 1050 | 815 | 895 | 690 |
400/51 | 825 | 705 | |||||
400/64 | 860 | — | |||||
500 | 500/27 | 960 | 830 | — | 980 | — | 820 |
500/64 | 945 | 815 | |||||
600 | 600/72 | 1050 | 920 | — | 1100 | — | 955 |
700 | 700/86 | 1180 | 1040 | — | — | — | — |
Допустимый длительный ток для шин круглого и трубчатого сечений | |||||||||||
Диаметр мм | Круглые шины | Медные трубы | Алюминиевые трубы | Стальные трубы | |||||||
ток*, А | внутренний и наружный диаметры, мм | ток, А | внутренний и наружный диаметры, мм | ток, А | условный проход, мм | толщина стенки, мм | наружный диаметр, мм | Переменный ток, А | |||
медные | алюминиевые | без разреза | с продольным | ||||||||
6 | 155/155 | 120/120 | 12/15 | 340 | 13/16 | 295 | 8 | 2,8 | 13,5 | 75 | — |
7 | 195/195 | 150/150 | 14/18 | 460 | 17/20 | 345 | 10 | 2,8 | 17,0 | 90 | — |
8 | 235/235 | 180/180 | 16/20 | 505 | 18/22 | 425 | 15 | 3,2 | 21,3 | 118 | — |
10 | 320/320 | 245/245 | 18/22 | 555 | 27/30 | 500 | 20 | 3,2 | 26,8 | 145 | — |
12 | 415/415 | 320/320 | 20/24 | 600 | 26/30 | 575 | 25 | 4,0 | 33,5 | 180 | — |
14 | 505/505 | 390/390 | 22/26 | 650 | 25/30 | 640 | 32 | 4,0 | 42,3 | 220 | — |
15 | 565/565 | 435/435 | 25/30 | 830 | 36/40 | 765 | 40 | 4,0 | 48,0 | 255 | — |
16 | 610/615 | 475/475 | 29/34 | 925 | 35/40 | 850 | 50 | 4,5 | 60,0 | 320 | — |
18 | 720/725 | 560/560 | 35/40 | 1100 | 40/45 | 935 | 65 | 4,5 | 75,5 | 390 | — |
19 | 780/785 | 605/610 | 40/45 | 1200 | 45/50 | 1040 | 80 | 4,5 | 88,5 | 455 | — |
20 | 835/840 | 650/655 | 45/50 | 1330 | 50/55 | 1150 | 100 | 5,0 | 114 | 670 | 770 |
21 | 900/905 | 695/700 | 49/55 | 1580 | 54/60 | 1340 | 125 | 5,5 | 140 | 800 | 890 |
22 | 955/965 | 740/745 | 53/60 | 1860 | 64/70 | 1545 | 150 | 5,5 | 165 | 900 | 1000 |
25 | 1140/1165 | 885/900 | 62/70 | 2295 | 74/80 | 1770 | — | — | — | — | — |
27 | 1270/1290 | 980/1000 | 72/80 | 2610 | 72/80 | 2035 | — | — | — | — | — |
28 | 1325/1360 | 1025/1050 | 75/85 | 3070 | 75/85 | 2400 | — | — | — | — | — |
30 | 1450/1490 | 1120/1155 | 90/95 | 2460 | 90/95 | 1925 | — | — | — | — | — |
35 | 1770/1865 | 1370/1450 | 95/100 | 3060 | 90/100 | 2840 | — | — | — | — | — |
38 | 1960/2100 | 1510/1620 | — | — | — | — | — | — | — | — | — |
40 | 2080/2260 | 1610/1750 | — | — | — | — | — | — | — | — | — |
42 | 2200/2430 | 1700/1870 | — | — | — | — | — | — | — | — | — |
45 | 2380/2670 | 1850/2060 | — | — | — | — | — | — | — | — | — |
Допустимый длительный ток для шин прямоугольного сечения | ||||||||||
Размеры, мм | Медные шины | Алюминиевые шины | Стальные шины | |||||||
ток, А, при количестве полос на полюс или фазу | Размеры, мм | Ток*, А | ||||||||
1 | 2 | 3 | 4 | 1 | 2 | 3 | 4 | |||
15 x 3 | 210 | — | — | — | 165 | — | — | — | 16 x 2,5 | 55/70 |
20 x 3 | 275 | — | — | — | 215 | — | — | — | 20 x 2,5 | 60/90 |
25 x 3 | 340 | — | — | — | 265 | — | — | — | 25 x 2,5 | 75/110 |
30 x 4 | 475 | — | — | — | 365/370 | — | — | — | 20 x 3 | 65/100 |
40 x 4 | 625 | —/1090 | — | — | 480 | —/855 | — | — | 25 x 3 | 80/120 |
40 x 5 | 700/705 | —/1250— | — | — | 540/545 | —/965 | — | — | 30 x 3 | 95/140 |
50 x 5 | 860/870 | /1525 | —/1895 | — | 665/670 | —/1180 | —/1470 | — | 40 x 3 | 125/190 |
50 x 6 | 955/960 | —/1700 | —/2145 | — | 740/745 | —/1315 | —/1655 | — | 50 x 3 | 155/230 |
60 x 6 | 1125/1145 | 1740/1990 | 2240/2495 | — | 870/880 | 1350/1555 | 1720/1940 | — | 60 x 3 | 185/280 |
80 x 6 | 1480/1510 | 2110/2630 | 2720/3220 | — | 1150/1170 | 1630/2055 | 2100/2460 | — | 70 x 3 | 215/320 |
100 x 6 | 1810/1875 | 2470/3245 | 3170/3940 | — | 1425/1455 | 1935/2515 | 2500/3040 | — | 75 x 3 | 230/345 |
60 x 8 | 1320/1345 | 2160/245 | 2790/3020 | — | 1025/1040 | 1680/1840 | 2180/2330 | — | 80 x 3 | 245/365 |
80 x 8 | 1690/1755 | 2620/3095 | 3370/3850 | — | 1320/1355 | 2040/2400 | 2620/2975 | — | 90 x 3 | 275/410 |
100 x 8 | 2080/2180 | 3060/3810 | 3930/4690 | — | 1625/1690 | 2390/2945 | 3050/3620 | — | 100 x 3 | 305/460 |
120 x 8 | 2400/2600 | 3400/4400 | 4340/5600 | — | 1900/2040 | 2650/3350 | 3380/4250 | — | 20 x 4 | 70/115 |
60 x 10 | 1475/1525 | 2560/2725 | 3300/3530 | — | 1155/1180 | 2010/2110 | 2650/2720 | — | 22 x 4 | 75/125 |
80 x 10 | 1900/1990 | 3100/3510 | 3990/4450 | — | 1480/1540 | 2410/2735 | 3100/3440 | — | 25 x 4 | 85/140 |
100 x 10 | 2310/2470 | 3610/4325 | 4650/5385 | 5300/6060 | 1820/1910 | 2860/3350 | 3650/4160 | 4150/4400 | 30 x 4 | 100/165 |
120 x 10 | 2650/2950 | 4100/500 | 5200/6250 | 5900/6800 | 2070/2300 | 3200/3900 | 4100/4860 | 4650/5200 | 40 x 4 | 130/200 |
50 x 4 | 165/270 | |||||||||
60 x 4 | 195/325 | |||||||||
70 x 4 | 225/375 | |||||||||
80 x 4 | 260/430 | |||||||||
90 x 4 | 290/480 | |||||||||
100 x 4 | 325/535 |
Допустимый длительный ток для неизолированных бронзовых и сталебронзовых проводов | ||
Провод | Марка провода | Ток*, А |
Бронзовый | Б-50 | 215 |
Б-70 | 265 | |
Б-95 | 330 | |
Б-120 | 380 | |
Б-150 | 430 | |
Б-185 | 500 | |
Б-240 | 600 | |
Б-300 | 700 | |
Сталебронзовый | Б-185 | 515 |
Б-240 | 640 | |
Б-300 | 750 | |
Б-400 | 890 | |
Б-500 | 980 |
Допустимый длительный ток для неизолированных стальных проводов | |||
Марка провода | Ток, А | Марка провода | Ток, А |
ПСО-3 | 23 | ПС-25 | 60 |
ПСО-3,5 | 26 | ПС-35 | 75 |
ПСО-4 | 30 | ПС-50 | 90 |
ПСО-5 | 35 | ПС-70 | 125 |
ПС-95 | 135 |
Допустимый длительный ток для четырехполосных шин с расположением полос по сторонам квадрата («полный пакет») | ||||||
Размеры, мм | Поперечное сечение четырехполосной шины, мм | Ток, А, на пакет шин | ||||
h | b | h1 | H | медных | алюминиевых | |
80 | 8 | 140 | 157 | 2560 | 5750 | 4550 |
80 | 10 | 144 | 160 | 3200 | 6400 | 5100 |
100 | 8 | 160 | 185 | 3200 | 7000 | 5550 |
100 | 10 | 164 | 188 | 4000 | 7700 | 6200 |
120 | 10 | 184 | 216 | 4800 | 9050 | 7300 |
Допустимый длительный ток для шин коробчатого сечения | ||||||
Размеры, мм | Поперечное сечение четырехголосной шины, мм | Ток, А, на две шины | ||||
a | b | C | r | медных | алюминиевых | |
75 | 35 | 4 | 6 | 520 | 2730 | — |
75 | 35 | 5,5 | 6 | 695 | 3250 | 2670 |
100 | 45 | 4,5 | 8 | 775 | 3620 | 2820 |
100 | 45 | 6 | 8 | 1010 | 4300 | 3500 |
125 | 55 | 6,5 | 10 | 1370 | 5500 | 4640 |
150 | 65 | 7 | 10 | 1785 | 7000 | 5650 |
175 | 80 | 8 | 12 | 2440 | 8550 | 6430 |
200 | 90 | 10 | 14 | 3435 | 9900 | 7550 |
200 | 90 | 12 | 16 | 4040 | 10500 | 8830 |
225 | 105 | 12,5 | 16 | 4880 | 12500 | 10300 |
250 | 115 | 12,5 | 16 | 5450 | — | 10800 |
Экономическая плотность тока | |||
Проводники | Экономическая плотность тока, А/мм2, при числе часов использования максимума нагрузки в год | ||
более 1000 до 3000 | более 3000 до 5000 | Более 5000 | |
Неизолированные провода и шины: медные алюминиевые | 2,5 | 2,1 | 1,8 |
1,3 | 1,1 | 1,0 | |
Кабели с бумажной и провода с резиновой и поливинилхлоридной изоляцией с жилами: | |||
медными | 3,0 | 2,5 | 2,0 |
алюминиевыми | 1,6 | 1,4 | 1,2 |
Кабели с резиновой и пластмассовой изоляцией с жилами: | |||
медными | 3,5 | 3,1 | 2,7 |
алюминиевыми | 1,9 | 1,7 | 1,6 |
к Правилам устройства электроустановок
Классы точности средств измерений | |||
Класс точности прибора | Класс точности шунта, добавочного резистора | Класс точности измерительного преобразователя | Класс точности измерительного трансформатора |
1,0 | 0,5 | 0,5 | 0,5 |
1,5 | 0,5 | 0,5* | 0,5 |
2,0 | 0,5 | 1,0 | 1,0** |
Рекомендации по расстановке автоматических регистраторов на объектах энергосистем | |||
Напряжение распределительного устройства, кВ | Схема распределительного устройства | Количество линий, подключенных к секции (системе шин) распределительного устройства | Количество устанавливаемых регистраторов |
500 | —«— | Одна или две | Один для каждой линии (без записи предаварийного режима) |
500 | —«— | Три или более | Один для каждой линии (предпочтительно хотя бы на одной из линий с записью предварительного режима) |
220 | С секциями или системами шин | Одна или две на каждую секцию или рабочую систему шин | Один для двух секций или рабочих систем шин (без записи предаварийного режима) |
220 | Тоже | Три или четыре на каждую секцию или рабочую систему шин | Один для каждой секции или рабочей системы шин (без записи предаварийного режима) |
220 | —«— | Пять или более на каждую секцию или рабочую систему шин | Один-два для каждой секции или рабочей системы шин с одним пусковым устройством (без записи предаварийного режима) |
220 | Полуторная или многоугольник | Три или более | Один для трех-четырех линий или для каждой системы шин (без записи предаварийного режима) |
220 | Без выключателей 220 кВ или с одним выключателем | Одна или две | Не устанавливается |
220 | Треугольник, четырехугольник, мостик | Тоже | Допускается установка одного регистратора, если на противоположных концах линий 220 кВ нет регистраторов |
110 | С секциями или системами шин | Одна — три на каждую секцию или систему шин | Один для двух секций или рабочих систем шин (без записи предаварийного режима) |
110 | С секциями или системами шин | Четыре — шесть на каждую секцию или рабочую систему шин | Один для каждой секции или рабочей системы шин (без записи предаварийного режима) |
110 | С секциями или системами шин | Семь или более на каждую секцию или рабочую систему шин | Один для каждой секции или рабочей системы шин. Допускается установка двух регистраторов для каждой секции или рабочей системы шин (без записи предаварийного режима) |
110 | Без выключателей на стороне 110 кВ, мостик, треугольник, четырехугольник | Одна или две | Не устанавливается |
Рекомендации по выбору регистрируемых электрических параметров | |
Напряжение распределительного устройства, кВ | Параметры, рекомендуемые для регистрации |
500 | Фазные напряжения трех фаз линий. Напряжение и ток нулевой последовательности линий. Токи двух или трех фаз линий. Ток усилителя мощности, ток приема высокочастотного приемопередатчика и положение контактов выходного промежуточного реле высокочастотной защиты |
220, 110 | Фазные напряжения и напряжение нулевой последовательности секции или рабочей системы шин. Токи нулевой последовательности линий, присоединенных к секции или рабочей системе шин. Фазные токи (двух или трех фаз) наиболее ответственных линий. Токи приема высокочастотных приемопередатчиков дифференциально-фазных защит межсистемных линий электропередачи |
к Правилам устройства электроустановок
Наименьшие размеры заземляющих и нулевых защитных проводников | |||||
Наименование | Медь | Алюминий | Сталь | ||
в зданиях | в наружных установках | в земле | |||
Неизолированные проводники: сечение, мм2 | 4 | 6 | — | — | — |
диаметр, мм | — | — | 5 | 6 | 10 |
Заземляющие и нулевые жилы кабелей и многожильных проводов в общей защитной оболочке с фазными жилами: сечение, мм2 | 1,5* | 2,5 | — | — | — |
Угловая сталь: толщина полки, мм | — | — | 2 | 2,5 | 4 |
Полосовая сталь: сечение, мм2 | — | — | 24 | 48 | 48 |
толщина, мм | — | — | 3 | 4 | 4 |
Водогазопроводные трубы (стальные): толщина стенки, мм | — | — | 2,5 | 2,5 | 3,5 |
— | — | 1,5 | 2,5 | Не допускается |
к Правилам устройства электроустановок
Допустимое сопротивление изоляции | ||
Испытуемый объект | Напряжение мегомметра, кВ | Сопротивление изоляции |
Обмотка статора напряжением до 1000 В (каждая фаза в отдельности относительно корпуса и других заземленных фаз) | 1 | Не менее 0,5 МОм при температуре 10 — 30° С |
То же напряжением выше 1000 В | 2,5 | Должно соответствовать требованиям, приведенным в разд. 3 «Электрические машины» КМК 3 05.06-97. У генераторов с водяным охлаждением обмоток сопротивление изоляции измеряется без воды в обмотке статора присоединенных с экраном мегомметра водосборных коллекторах, изолированных от внешней системы охлаждения |
Обмотка ротора | 1(допускается 0,5) | Не менее 0,5 МОм при температуре 10 —30° С. Допускается ввод в эксплуатацию неявнополюсных роторов, имеющих сопротивление изоляции не ниже 2 кОм при температуре + 75° С или 20 кОм при + 20° С |
Подшипники генератора и сопряженного с ним возбудителя | 1 | Сопротивление изоляции, измеренное относительно фундаментной плиты при полностью собранных маслопроводах, должно быть не менее 0,3 МОм для гидрогенератора и не менее 1 МОм для турбогенератора. Для гидрогенератора измерение производится, если позволяет конструкция генератора |
Водородные уплотнения вала | 1 | Не менее 1 Мом |
Щиты вентиляторов турбогенераторов серии ТВВ | 1 | Сопротивление изоляции, измеренное относительно внутреннего щита и между полущитами вентиляторов, должно быть не менее 0,5 Мом |
Щиты вентиляторов турбогенераторов серии ТГВ | 1 | Сопротивление изоляции, измеренное между частями диффузоров, должно быть не менее 1 Мом |
Доступные изолированные стяжные болты стали статора | 1 | Не менее1 Мом |
Испытуемый объект | Напряжение мегомметра, кВ | Сопротивление изоляции |
Диффузор и обтекатель у турбогенераторов серии ТГВ | 0,5 | Сопротивление изоляции, измеренное между уплотнением и задним диском диффузора, диффузором и внутренним щитом, обтекателем и внутренним щитом, двумя половинками обтекателя, должно быть не менее 1 Мом |
Термоиндикаторы генераторов и синхронных компенсаторов: с косвенным охлаждением обмоток статора | 0,25 | Сопротивление изоляции, измеренное совместно с сопротивлением соединительных проводов, должно быть не менее 1 МОм. Сопротивление изоляции, измеренное совместно с сопротивлением соединительных проводов, должно быть не менее 0,5 Мом |
с непосредственным охлаждением обмоток статора | 0,5 | |
Цепи возбуждения генератора и возбудителя (без обмоток ротора и электромашинного возбудителя) | 1 (допускается 0,5) | Сопротивление изоляции, измеренное с сопротивлением всей присоединенной аппаратуры, должно быть не менее 1 Мом |
Испытательное выпрямленное промышленной частоты для обмоток синхронных генераторов и компенсаторов | ||
Мощность генератора, МВт, компенсатора, МВА | Номинальное напряжение, кВ | Амплитудное испытательное напряжение, кВ |
Менее 1 | Все напряжения | 2,4Uном + 1,2 |
1 и более | До 3,3 | 2,4Uном + 1,2 |
Выше 3,3 до 6,6 | 3Uном | |
Выше 6,6 | 2,4Uном + 3,6 |
Испытательное напряжение промышленной частоты для обмоток синхронных генераторов и компенсаторов | ||
Испытуемый объект | Характеристика электрической машины | Испытательное напряжение, кВ |
Обмотка статора синхронного генератора и компенсатора | Мощность до 1 МВт, номинальное напряжение выше 100 В | 1,6 Uном + 0,8, но не менее 1,2 |
Мощность более 1 МВт, номинальное напряжение до 3,3 кВ | 1,6 Uном + 0,8 | |
То же, но номинальное напряжение выше 3,3 кВ до 6,6 кВ | 2 Uном | |
Цепи возбуждения генератора со всей присоединенной аппаратурой (без обмоток ротора и возбудителя) | 1 | |
Реостат возбуждения | — | 1 |
Резистор гашения поля | — | 2 |
Заземляющий резистор | — | 1,5Uномгенератора |
Обмотка статора синхронных генераторов, у которых стыковка частей статора производится на месте монтажа (гидрогенераторы) по окончании полной сборки обмотки и изолировки соединений ОО | Мощность более 1 МВт, номинальное напряжение выше 6,6 кВ | l,6 Uном + 2,4 |
Мощность до 1 МВт, номинальное напряжение выше 100В | 2 Uном + 1, но не менее 1,5 | |
Мощность более 1 МВт, номинальное напряжение до 3,3 кВ | 2Uном + 1 | |
Мощность более 1 МВт, но номинальное напряжение выше 3,3 кВ до 6,6кВ | 2,5Uном | |
То же, но номинальное напряжение выше 6,6 кВ | 2Uном + 3 | |
Обмотка явнополюсного ротора | 7,5Uном возбуждения генератора, но не менее 1,1 и не более 2,8 | |
Обмотка неявнополюсного ротора | 1 (в том случае, если это не противоречит требованиям технических условий завода-изготовителя) |
Допустимое отклонение сопротивления постоянному току | |
Испытуемый объект | Норма |
Обмотка статора (измерение производить для каждой фазы или ветви в отдельности) | Измеренные сопротивления в практически холодном состоянии обмоток различных фаз не должны отличаться одно от другого более чем на 2%. Вследствие конструктивных особенностей (большая длина соединительных дуг и пр.) расхождение между сопротивлениями ветвей у некоторых типов генераторов может достигать 5% |
Обмотка ротора | Измеренное сопротивление обмоток не должно отличаться от данных завода-изготовителя более чем на 2%. У явнополюсных роторов измерение производится для каждого полюса в отдельности или попарно |
Резистор гашения поля, реостаты возбуждения | Сопротивление не должно отличаться от данных завода-изготовителя более чем на 10% |
Наибольшая допустимая вибрация подшипников (крестовины) синхронных генераторов, компенсаторов и их возбудителей | |||||
Номинальная | |||||
Частота вращения Ротора, мин* | 3000* | 1500 — 500** | 375 — 214 | 187 | До 100 |
Вибрация, мкм | 40 | 70 | 100 | 150 | 180 |
Испытательное напряжение промышленной частоты для изоляции машин постоянного тока | ||
Испытуемый объект | Характеристика электрической машины | Испытательное напряжение, кВ |
Обмотка машины постоянного тока (кроме возбудителя синхронной машины) | Номинальное напряжение до 100 В | l,6Uном+ 0,8 |
Мощность до 1 МВт, номинальное напряжение выше 100 В | 1,6Uном + 0,8, но не менее 1,2 | |
Мощность выше 1 МВт, номинальное напряжение выше 100 В | 1,6Uном + 0,8 | |
Обмотки возбудителя синхронного генератора | — | 8Uном но не менее 1,2 и не более 2,8 |
Обмотки возбудителя синхронного двигателя (синхронного компенсатора) | — | 8Uном, но не менее 1,2 |
Бандажи якоря | — | 1 |
Реостаты и пускорегулировочные резисторы (испытание может проводиться совместно с цепями возбуждения) | — | 1 |
Характеристика искрения коллектора | ||
Степень искрения | Характеристика степени искрения | Состояние коллектора и щеток |
1 | Отсутствие искрения | Отсутствие почернения на коллекторе и нагара на щетках |
1,25 | Слабое точечное искрение под небольшой частью щетки | То же |
1,5 | Слабое искрение под большей частью щетки | Появление следов почернения на коллекторе, легко устраняемых при протирании поверхности коллекторов бензином, а также появление следов нагара на щетках |
2 | Искрение под всем краем щетки появляется только при кратковременных толчках нагрузки и перегрузки | Появление следов почернения на коллекторе, не устраняемых при протирании поверхности коллектора бензином, а также появление следов нагара на щетках |
3 | Значительное искрение под всем краем щетки с наличием крупных и вылетающих искр. Допускается только для моментов прямого (без реостатных ступеней) включения или реверсирования машин, если при этом коллектор и щетки остаются в состоянии, пригодном для дальнейшей работы | Значительное почернение на коллекторе, не устраняемое протиранием поверхности коллектора бензином, а также подгар и разрушение щеток |
Допустимое сопротивление изоляции электродвигателей переменного тока | ||
Испытуемый объект | Напряжение мегомметра, кВ | Сопротивление изоляции |
Обмотка статора напряжением до 1000 В | 1 | Не менее 0,5 МОм при температуре 10 — 30° С |
Обмотка ротора синхронного электродвигателя и электродвигателя с фазным ротором | 0,5 | Не менее 0,2 МОм при температуре 10 — 30° С (допускается не ниже 2 кОм при + 75° С или 20 кОм при + 20° С для неявнополюсных роторов) |
Термоиндикатор | 0,25 | Не нормируется |
Подшипники синхронных электродвигателей напряжением выше 1 кВ | 1 | Не нормируется (измерение производится относительно фундаментной плиты при полностью собранных маслопроводах) |
Испытательное напряжение промышленной частоты для электродвигателей переменного тока | ||
Испытуемый объект | Характеристика электродвигателя | Испытательное напряжение, кВ |
Обмотка статора | Мощность до 1 МВт, номинальное напряжение выше 1000 В | l,6Uном+ 0,8 |
Мощность выше 1 МВт, номинальное напряжение до 3,3 кВ | l,6Uном + 0,8 | |
Мощность выше 1 МВт, номинальное напряжение выше 3,3 до 6,6 кВ | 2Uном | |
Мощность выше 1 МВт, номинальное напряжение выше 6,6 кВ | l,6Uном + 2,4 | |
Обмотка ротора синхронного электродвигателя | — | 8Uном системы возбуждения, но не менее 1,2 |
Обмотка ротора электродвигателя с фазным ротором | — | 1 |
Реостат и пускорегулировочный резистор | — | 1 |
Резистор гашения поля синхронного электродвигателя | — | 2 |
Наибольший допустимый зазор в подшипниках скольжения электродвигателей | |||
Номинальный диаметр вала, мм | Зазор, мм, при частоте вращения, Гц | ||
Менее 16,7 | 16,7 — 25 | Более 25 | |
18 — 30 | 0,040 — 0,093 | 0,060 — 0,130 | 0,140 — 0,280 |
30 — 50 | 0,050 — 0,112 | 0,075 — 0,160 | 0,170 — 0,340 |
50 — 80 | 0,065 — 0,135 | 0,095 — 0,195 | 0,200 — 0,400 |
80 — 120 | 0,080 — 0,160 | 0,1 — 0,235 | 0,230 — 0,460 |
120 — 180 | 0,100 — 0,195 | 0,150 — 0,285 | 0,260 — 0,580 |
180 — 260 | 0,120 — 0,225 | 0,180 — 0,300 | 0,300 — 0,600 |
260 — 360 | 0,140 — 0,250 | 0,210 — 0,380 | 0,340 — 0,680 |
360 — 500 | 0,170 — 0,305 | 0,250 — 0,440 | 0,380 — 0,760 |
Испытательное напряжение промышленной частоты внутренней изоляции силовых маслонаполненных трансформаторов и реакторов с нормальной изоляцией и трансформаторов с облегченной изоляцией (сухих и маслонаполненных) | |||||
Класс напряжения обмотки, кВ | Испытательное напряжение по отношению к корпусу и другим обмоткам, кВ, для изоляции | Класс напряжения обмотки, кВ | Испытательное напряжение по отношению к корпусу и другим обмоткам, кВ, для изоляции | ||
нормальной | облегченной | нормальной | облегченной | ||
До 0,69 | 4,5 | 2,7 | 35 | 76,5 | — |
3 | 16,2 | 9 | 110 | 180 | — |
6 | 22,5 | 15,4 | 150 | 207 | — |
10 | 31,5 | 21,6 | 220 | 292,5 | — |
15 | 40,5 | 33,3 | 330 | 141 | — |
20 | 49,5 | — | 500 | 612 | — |
Наибольший допустимый тангенс угла диэлектрических потерь изоляции трансформаторов тока | |||
Наименование испытуемого объекта | Тангенс угла диэлектрических потерь, %, при номинальном напряжении, кВ | ||
110 | 150 — 220 | 500 | |
Маслонаполненные трансформаторы тока (основная изоляция) | 2,0 | 1,5 | 1,0 |
Измерительный конденсатор (изоляция между предпоследней и последней обкладками) | — | — | — |
Наружный слой первичной обмотки (изоляция последней обкладки относительно корпуса) | — | — | — |
Испытательное напряжение промышленной частоты для измерительных трансформаторов | ||||||
Исполнение изоляции измерительного трансформатора | Испытательное напряжение, кВ, при номинальном напряжении, кВ | |||||
3 | 6 | 10 | 15 | 20 | 35 | |
Нормальная | 21,6 | 28,8 | 37,8 | 49,5 | 58,5 | 85,5 |
Ослабленная | 9 | 14 | 22 | 33 | — | — |
Испытательное напряжение промышленной частоты | ||||
Класс напряжения, кВ | Испытательное напряжение, кВ, для аппаратов с изоляцией | |||
нормальной керамической | нормальной из органических материалов | облегченной керамической | облегченной из органических материалов | |
3 | 24 | 21,6 | 13 | 11,7 |
6 | 32 | 28,8 | 21 | 18,9 |
10 | 42 | 37,8 | 32 | 28,8 |
15 | 55 | 49,5 | 48 | 43,2 |
20 | 65 | 58,5 | — | — |
35 | 95 | 85,5 | — | — |
Наименьшее допустимое сопротивление опорной изоляции и изоляции | |||
Испытуемый объект | Сопротивление изоляции, МОм, при номинальном напряжении выключателя, кВ | ||
До 15 | 20 — 35 | 110 и выше | |
Опорный изолятор, воздухопровод и тяга (каждое в отдельности), изготовленные из фарфора | 1000 | 5000 | 5000 |
Тяга, изготовленная из органических материалов | — | 3000 | — |
Наибольшее допустимое сопротивление постоянному току контактов воздушных выключателей на номинальный ток 2 кА | ||||||
Тип выключателя | Номинальное напряжение, кВ | Сопротивление контактов, мкОм | ||||
всего контура полюса | гасительной камеры | одного элемента гасительной камеры | ножа (отделителя) | одною элемента отделителя | ||
ВВН-110-6 | 110 | 120 | 40 | 20 | 40 | 20 |
ВВН-154-8 | 150 | 160 | 60 | 20 | 60 | 20 |
ВВН-220-10 | 220 | 200 | 80 | 20 | 80 | 20 |
ВВ-5002000/25 | 500 | 500* | — | 18 | — | 18 |
ВВН-35-2 | 35 | 60 | — | — | — | — |
Сопротивление постоянному току обмоток электромагнитов воздушных выключателей | |||
Тип выключателя | Соединение электромагнитов трех фаз | Напряжение, В | Сопротивление обмотки, Ом |
ВВН-110-6, | Разделительное или параллельное (электромагниты с форсировкой) | 220 | 1-я обмотка: 10 ± 1,5, |
ВВН-154-8, | 2-я обмотка: 45 ± 2,0, | ||
ВВН-220-10, | обе обмотки: 55 ± 3,5; | ||
ВВ-ЗЗОБ, | 110 | 1-я обмотка: 24 + 0,05; | |
ВВ-500, | 2-я обмотка: 11,3 ± 0,55; | ||
ВВМ-500М | обе обмотки: 13,7 ± 0,55 |
Количество операций при испытаниях воздушных выключателей многократными опробованиями | ||
Наименование операций или цикла | Давление опробования выключателя | Количество выполняемых операций и циклов |
Включение и отключение | Минимальное давление срабатывания | 3 |
Минимальное рабочее давление | 3 | |
Номинальное | 3 | |
Максимальное рабочее | 2 | |
Цикл В—О | Минимальное срабатывание | 2 |
Минимальное рабочее* | 2 | |
Максимальное рабочее* | 2 | |
Минимальное для АПВ | 2 | |
Номинальное* | 2 | |
Минимальное для АПВ | 2 | |
Максимальное рабочее | 2 |
Нормы характеристик вакуумных выключателей серии ВВ | |||||
Характеристика | Норма характеристики выключателя | ||||
ВВЭ-10 ВВЭ-М-10-20; 31,5; 40 кА, г Ровно | ВВ-10-20; 31.5; 40 кА | ВВЭ-М-10-20 г. Минусинск | ВБЧ-СЭ-10 ВБЧ-СП-10,20 кА | ВВТЭ-10,5 кА | |
1. Собственное время отключения, с, не более | 0,055 | 0,055 | 0,02 | 0,02 | 0,018 |
2. Собственное время включения, с, не более для 20 кА, 630 — 1600 А 31,5 кА, 630 — 3150 А 40 кА, 1600 — 3150 А | 0,3 | 0,01 | 0,01 | 0,01 | 0,01 |
0,3 | 0,075 | ||||
0,22 | 0,075 | ||||
3. Ход подвижных контактов ВДК, мм: для 20 кА, 630-1600 А 31,5 кА, 630-1600 А 40 кА, 1600 А | 8+2 | 8+2 | 8+1 | 8+1 | 8+1 |
10-1 | |||||
10-1 | |||||
4. Ход пружины механизма поджатая контактов ВДК, мм | 6+1 | 6+1 | |||
5. Полный ход изоляционных тяг, мм | 15-2 | 15-2 | 15-2 | ||
6. Разновременность касания подвижных контактов ВДК трех полюсов при скорости 0,6 м/с, не более, мс | 1,7 | 1,7 | |||
7. Разность хода подвижных контактов при касании трех полюсов, не более, мм | 1 | 1 | |||
8. Сопротивление токоведущего контура полюса между выводами (с розетками/ без розеток) не более, мкОм: | 75/51 | 75/51 | 80/50 | 85 | 100 |
20 кА, 630 А | 75/51 | 75/51 | 75/45 | 65 | |
1000 А | 65/45 | 65/45 | 45/25 | ||
1250, 1600 А | 70/50 | 70/50 | |||
31,5 кА, 630, 1000 А | 65/45 | 65/45 | |||
1600 А | 20/15 | 20/15 | |||
2000,3150 А | 56/40 | 20/15 | |||
40 кА, 1600 А | 20/15 | ||||
2000,3150 А | |||||
9. Усилие пружин поджатия контактов ВДК не менее, кгс 20 кА, 630 — 1600 А 31,5 кА, 630 — 1600 А 2000.3150А 40 кА, 1600 — 3150 А | 190 | 190 | 180 | ||
360 | 390 | ||||
268 | 268 | ||||
505 | 505 | ||||
10. Электрическое сопротивление катушек. Ом: | |||||
1) включения постоянного тока 110 В для 20; 31,5 КА/630-1600А 31,5 кА/2000 — 3150 А 40 кА/ 1600 — 3150 А | 0,72 ± 0,03 | 36,4 ± 3,64 | 0,91 + 5% | ||
220 В для 20; 31,5кА/630 — 1600 А 31,5 кА/2000 — 3150 А | 2,5 ±0,12 | 155 ± 15,5 | 3 ± 5% | 3 ± 5% | 3 ± 5% |
1,9 ±0,1 | |||||
2) отключения постоянного тока | |||||
110 В | 43 ± 4,3 | 36,4 ± 3,64 | |||
220 В | 172 ± 17,2 | 155 ± 15,5 | |||
3) включения и отключения постоянного тока | |||||
127 В | 13,8 ± 1,38 | ||||
220 В | 172 ± 17,2 | ||||
11. Ток потребления электромагнитов, не более, А | |||||
1) включения при постоянном напряжении 110 В для | |||||
630 — 1600 А | 110 | 5 | 100 | ||
2000 — 3150 А | 135 | 5 | |||
220В для 630 — 1600 А | 55 | 2,5 | 60 | 60 | 60 |
2000 — 3150 А | 70 | 2,5 | |||
2) отключения при постоянном напряжении | |||||
110 В | 2,6 | 5 | 5 | ||
220 В | 1,3 | 2,5 | 2,5 | 5 | |
3) включения и отключения, отключения независимого питания при переменном напряжении | |||||
127 В | 8 | ||||
220 В | 4 | ||||
12. Емкость конденсатора для срабатывания отключающего электромагнита, не менее, мкФ | 144 | 144 | |||
13. Пределы напряжения на зажимах | |||||
Электромагнитов, % Uном: | |||||
1) включающего | 85 — 110 | 85 — 110 | 85 — 110 | 85 — 110 | 85 — 110 |
2) отключающего: | |||||
Постоянного тока | 70 — 110 | 70 — 110 | 70 — 1120 | 85 — 110 | 85 — 110 |
Переменного тока | 65— 1120 | ||||
14. Износ контактов вакуумной дугогасительной камеры, не более, мм: | |||||
на 20; 31,5 кА/ 630 — 1600 А | 3 | 3 | 3 | 3 | 3 |
1 | 2 | 3 | 4 | 5 | 6 |
40 кА/ 1600 А; 31,5 кА/2000, 3150 А | 4 | 4 | 4 | ||
15. Средняя скорость подвижных контактов, м/с: | |||||
при отключении на | 1,1 — 1,6 | 1,1 — 1,6 | 1,1 — 1,6 | ||
расстоянии 6 мм хода от момента размыкания контактов; | |||||
при включении на | 0,5 — 1,1 | 0,5 — 1,1 | 0,5 — 1,1 | ||
расстоянии 4 мм хода до замыкания контактов | |||||
16. 3азор между рычагом и упором, мм | 1 ... 4 | 1 ... 4 | |||
17. Включающий момент на валу выключателя, | кг.м | ||||
для 31,5 кА/ 2000, 3150 А | 34 — 3 | 21 — 3 | |||
20 кА/630 — 1600 А | 23 — 2 | 13 — 2 | |||
31,5 КА/630 — 1600А | 29 — 3 | 18 — 3 | |||
40 кА/ 1600 А | 37 — 3 | ||||
40 кА/2000, 3150 А | 40 — 3 | 28 — 3 | |||
18. 3азор между роликом вала и болтом пневмонического буфера, мм | 0,2 ... 1,5 | 0,2 ... 1 | 0,2 ... 1 | ||
19. Время заводки включающих пружин привода при минимальном напряжении электродвигателя, не более, с | 15 | ||||
20. Регулировочные зазоры и установочные размеры выключателя и привода | Согласно указанными инструкциями завода-изготовителя |
Наибольшее допустимое сопротивление постоянному току контактной системы разъединителей и отделителей | |||
Тип разъединителя (отделителя) | Номинальное напряжение, кВ | Номинальный ток, А | Сопротивление, мкОм |
РОГО | 400 — 500 | 2000 | 200 |
РЛН | 110 — 220 | 600 | 220 |
Остальные типы | 110 — 500 | 600 | 175 |
1000 | 120 | ||
1500 — 2000 | 50 |
Нормы вытягивающих усилий подвижных контактов из неподвижных (для одного ножа) для разъединителей и отделителей | ||
Тип аппарата | Номинальный ток, А | Усилие, Η (кгс) |
Разъединители | ||
РВК-10 | 3000; 4000; 5000 | 490 — 540 (50 — 55) |
РВК-20 | 5000; 6000 | 490 — 540 (50 — 55) |
7000 | 830 — 850 (85 — 87) | |
РВ(3)-20 | 400 | 118 — 157 (12 — 16) |
РВ(3)-35 | 600 | 137 — 176 (14 — 18) |
1000 | 176 — 225 (18 — 23) | |
РЛНД-110 | 600 | 157 — 176 (16 — 18) |
1000 | 176 — 196 (18 — 20) | |
Отделители | ||
ОД-НОМ;ОД-150М | 600 | 157 — 176 (16 — 18) |
ОД-220М | 600 | 176 — 196 (18 — 20) |
Наибольшее допустимое время отключения отделителей и включения короткозамыкателей | |||
Тип аппарата | Время отключения, не более, с | Тип аппарата | Время отключения, не более, с |
отделители | короткозамыкатели | ||
ОД-35 | 0,5 | КЗ-35 | 0,4 |
ОД-ПО | 0,7 — 0,9 | КЗ-110 | 0,4 |
ОД-ПОМ | 0,5 | КЗ-НОМ | 0,5 |
ОД-150 | 1,0 | КЗ-220.КЗ-150 | 0,5 |
ОД-150М | 0,7 | КЗ-150М | 0,4 |
ОД-220 | 1,0 | КЗ-220М | 0,4 |
ОД-220М | 0,7 |
Испытательное напряжение промышленной частоты изоляции ячеек КРУ и КРУН | |||||
Класс напряжения, кВ | Испытательное напряжение, кВ, ячейки с изоляцией | Класс напряжения, кВ | Испытательное напряжение, кВ, ячейки с изоляцией | ||
керамической | из твердых органических материалов | керамической | из твердых органических материалов | ||
3 | 24 | 21,6 | 15 | 55 | 49,5 |
6 | 32 | 28,8 | 20 | 65 | 58,5 |
10 | 42 | 37,8 | 35 | 95 | 85,5 |
Наибольшее допустимое сопротивление постоянному току контактов КРУ и КРУН | |
Измеряемый объект | Сопротивление, Ом |
Соединения сборных шин (выборочно) | Не должно превышать более чем в 1,2 раза сопротивление участка шин той же длины без соединения |
Разъемные соединения первичной цепи (выборочно, если позволяет конструкция КРУ) | Определяется заводскими инструкциями. Для КРУ, у которых инструкции не нормируют сопротивление, их сопротивление должно быть не более, мкОм: для контактов: 400 А — 75 |
600А — 60 | |
900А —50 | |
1200 А —40 | |
Разъединяющие контакты вторичной силовой цепи (выборочно, только для контактов скользящего типа) | Сопротивление контактов должно быть не более 4000 мкОм |
Испытательное напряжение промышленной частоты для изоляции токопровода | ||
Класс напряжения, кВ | Испытательное напряжение, кВ, токопровода с изоляцией | |
фарфоровой | смешанной (керамической и из твердых органических материалов) | |
6 | 32 | 28,8 |
10 | 42 | 37,8 |
15 | 55 | 49,5 |
20 | 65 | 58,5 |
Испытательное напряжение промышленной частоты фарфоровой опорной изоляции сухих токоограничивающих реакторов и предохранителей | ||||||
Класс напряжения реактора, кВ | 3 | 6 | 10 | 15 | 20 | 35 |
Испытательное напряжение, кВ | 24 | 32 | 42 | 55 | 65 | 95 |
Испытательное напряжение промышленной частоты для элементов и цепей статических преобразователей | |||
Испытуемые узлы и цепи преобразователя | Узлы, по отношению к которым испытывают изоляцию | Испытательное напряжение, В, для схем | |
нулевых | мостовых | ||
Преобразователи | |||
Цепи, связанные с анодами | Заземленные детали | 2,25Ud+ 3750 | 1,025 Ud + 3750 |
Катоды и корпуса вентилей и цепи, связанные с катодами, расположенными в шкафах | Тоже | 1,5 Ud + 750 | 1,025 Ud +3750 |
Рамы | — « « — | — | 1,5 Ud + 750 |
Вторичные обмотки вспомогательных трансформаторов и цепи, связанные с | Первичные обмотки вспомогательных трансформаторов и цепи, связанные с ними, а также заземленные детали | l,5Ud + 750 | l,025Ud + 3750 |
(но не менее 2250 В) | |||
Преобразовательные трансформаторы | |||
Вентильные обмотки и их выводы | Корпус и другие обмотки | 2,25Ud + 3750 | l,025Ud + 3750 |
Уравнительные реакторы (обмотки и выводы) и вторичные обмотки устроителей | Корпус | 2,25 Ud +3750 | — |
Ветви уравнительного | Один по отношению к другому | l,025Ud + 750 | — |
Анодные делители (обмотки и выводы) | Корпус или заземленные детали | 2,25Ud+ 3750 | l,025Ud + 3750 |
Наибольшее допустимое отклонение емкости конденсаторов | |
Наименование или тип конденсатора | Допустимое отклонение, |
Конденсаторы для повышения коэффициента мощности напряжением: до 1050 В | ± 10 |
выше 1050 В | + 10 |
- 5 | |
Конденсаторы типов: | |
СМР-66А/√3СМР-66А/√3, | + 10 |
- 5 | |
CMP-166/√з , CMP-133/√з , ОМР-15 | ± 5 |
ДМР-80, ДМРУ-80, ДМРУ-60, ДМРУ-55, ДМРУ-110 | ± 10 |
Испытательное напряжение промышленной частоты конденсаторов для повышения коэффициента мощности | |||||||
Испытуемая изоляция | Испытательное напряжение, кВ, для конденсаторов с рабочим напряжением, кВ | ||||||
0,22 | 0,38 | 0,50 | 0,66 | 3,15 | 6,30 | 10,50 | |
Между обкладками | 0,42 | 0,72 | 0,95 | 1,25 | 5,9 | 11,8 | 20 |
Относительно корпуса | 2,1 | 2,1 | 2,1 | 5,1 | 5,1 | 15,3 | 21,3 |
Испытательное напряжение промышленной частоты для конденсаторов связи, отбора мощности и делительных конденсаторов | |
Тип конденсатора | Испытательное напряжение элементов конденсаторов, кВ |
СМР-66/√з | 90 |
СМР-110/√з | 193,5 |
СМР166/√3 | 235,8 |
ОМР-15 | 49,5 |
ДМР-80, ДМРУ-80, ДМРУ-60, ДМРУ-55 | 144 |
ДМРУ-110 | 252 |
Испытательное напряжение для конденсаторов продольной компенсации | ||
Тип конденсатора | Испытательное напряжение, кВ | |
промышленной частоты относительно корпуса | постоянного тока между обкладками конденсатора | |
КПМ-0,6-50-1 | 16,2 | 4,2 |
КПМ-0,6-25-1 | 16,2 | 4,2 |
КМП-1-50-1 | 16,2 | 7,0 |
КМП-1-50-1-1 | — | 7,0 |
Ток проводимости (утечки) элементов вентильных разрядников | |||
Тип разрядника или его элементов | Выпрямленное напряжение, приложенное к элементу разрядника кВ | Ток проводимости элемента разрядника, мкА | Верхний предел тока утечки, мкА |
РВВМ-3 | 4 | ||
РВВМ-6 | 6} | 400 — 620 | — |
РВВМ-10 | 10 | ||
16 | |||
РВС-15 | 20} | 400 — 620 | — |
РВС-20 | 32 | ||
РВС-33, РВС-35 | 42 | — | |
РВО-35 | 4 | 70 — 130 | — |
РВМ-3 | 6 | 380 — 450 | — |
РВМ-6 | 10 | 120 — 220 | — |
РВМ-Ю | 8 | 200 — 280 | — |
РВМ-15 | 24 | 500 — 700 | — |
РВМ-20 | 4 | — | 10 |
РВП-3 | 6 | — | 10 |
РВП-6 | 10 | — | 10 |
РВП-10 | 30 | 900 — 1300 | — |
Элемент разрядников | |||
РВМГ-110, РВМГ-150, РВМГ-220, РВМГ-330, РВМГ-500 | — | ||
Основной элемент разрядника серии РВМК | 18 | 900 — 1300 | — |
Искровой элемент разрядника серии РВМК | 28 | 900 — 1300 | — |
Основной элемент разрядников РВМК-ЗЗОП, РВМК-500П | 24 | 900 — 1300 |
Пробивное напряжение искровых промежутков элементов вентильных разрядников при промышленной частоте | |
Тип элемента | Пробивное напряжение, кВ |
Элемент разрядников РВМГ-110, РВМГ-150, РВМГ-220 | 59 — 73 |
Элемент разрядников РВМГ-330, РВМГ-500 | 60 — 75 |
Основной элемент разрядников РВМК-ЗЗО, РВМК-500 | 40 — 53 |
Искровой элемент разрядников РВМК-ЗЗО, РВМК-500, РВМК-550П | 70 — 85 |
Основной элемент разрядников РВМК-500П | 43 — 54 |
Наибольший допустимый тангенс угла диэлектрических потерь основной изоляции и изоляции измерительного конденсатора вводов и проходных изоляторов при температуре +20° С | |||||
Наименование объекта испытания и вид основной изоляции | Тангенс угла диэлектрических потерь, %, при номинальном напряжении, кВ | ||||
3 — 15 | 20 — 35 | 60 — 110 | 150 — 220 | 500 | |
Маслонаполненные вводы и проходные изоляторы с изоляцией: | |||||
маслобарьерной | — | 3,0 | 2,0 | 2,0 | 1,0 |
бумажно-масляной* | — | — | 1,0 | 0,8 | 0,5 |
Вводы и проходные изоляторы с бакелитовой изоляцией (в том числе маслонаполненные) | 3,0 | 3,0 | 2,0 |
Испытательное напряжение промышленной частоты вводов и проходных изоляторов | |||
Номинальное напряжение, кВ | Испытательное напряжение, кВ | ||
Керамические изоляторы, испытываемые отдельно | Аппаратные вводы и проходные изоляторы с основной керамической или жидкой изоляцией | Аппаратные вводы и проходные изоляторы с основной бакелитовой изоляцией | |
3 | 25 | 24 | 21,6 |
6 | 32 | 32 | 28,8 |
10 | 42 | 42 | 37,8 |
15 | 57 | 55 | 49,5 |
20 | 68 | 65 | 58,5 |
35 | 100 | 95 | 85,5 |
Наибольший допустимый тангенс угла диэлектрических потерь масла в маслонаполненных вводах при температуре +70 °С | ||||
Конструкция ввода | Тангенс угла диэлектрических потерь, %, для напряжения вводов, кВ | |||
110 — 220 | 500 | |||
масло марки Т-750 | масло прочих марок | масло марки Т-750 | масло прочих марок | |
Маслобарьерный | — | 7 | — | 7 |
Бумажно-масляный: | ||||
негерметичный | 5 | 7 | 3 | 5 |
герметичный | 5 | 7 | 3 | 5 |
Испытательное напряжение опорных одноэлементных изоляторов | ||||||
Испытуемые изоляторы | Испытательное напряжение, кВ, для номинального напряжения электроустановки, | |||||
3 | 6 | 10 | 15 | 20 | 35 | |
Изоляторы, испытуемые отдельно | 25 | 32 | 42 | 57 | 68 | 100 |
Изоляторы, установленные в цепях шин и аппаратов | 24 | 32 | 42 | 55 | 65 | 95 |
Предельные допустимые значения показателей качества трансформаторного масла | ||||||||
Показатель качества масла | Свежее сухое масло перед заливкой в оборудование | Масло непосредственно после заливки в оборудование | ||||||
по ГОСТ 982-80* марки ТКп | по ГОСТ 10121-76* | по ТУ 38-1-182-68 | по ТУ 38-1-239-69 | по ГОСТ 982-80* марки ТКп | по ГОСТ 10121-76* | по ТУ 38-1-182-68 | по ТУ 38-1-239-69 | |
1. Электрическая прочность масла, кВ, определяемая в стандартном сосуде, для трансформаторов и изоляторов напряжением: | ||||||||
выше 15 | 30 | 30 | 30 | — | 25 | 25 | 25 | — |
выше 15 до 35 кВ | 35 | 35 | 35 | — | 30 | 30 | 30 | — |
от 60 до 220 кВ | 45 | 45 | 45 | — | 40 | 40 | 40 | — |
от 330 до 500 кВ | 55 | — | 55 | 55 | 50 | 50 | 50 | 50 |
2. Содержание механических примесей | Отсутствие(визуально) | |||||||
3. Содержание взвешенного угля в трансформаторах и выключателях | Отсутствие | |||||||
4. Кислотное число, мг КОН на 1 г масла, не более | 00,2 | 00,2 | 00,3 | 00,1 | 00,2 | 00,2 | 00,3 | 00,1 |
5. Реакция водной вытяжки | Нейтральная | |||||||
6. Температура вспышки, °С, не ниже | 135 | 150 | 135 | 135 | 135 | 150 | 135 | 135 |
7. Кинематическая вязкость, 1·10-6 м2/с, не более: | ||||||||
при 20° С | — | 28 | 30 | — | — | — | — | — |
при 50° С | 9,0 | 9,0 | 9,0 | 9,0 | — | — | — | |
8. Температура застывания, °С, не выше1 | -45 | -45 | -45 | -53 | — | — | — | — |
9. Натровая проба, баллы, не более | 1 | 1 | 1 | 1 | — | — | — | — |
10. Прозрачность при + 5° С | Прозрачно | |||||||
11. Общая стабильность против окисления (по ГОСТ 981-75*) | ||||||||
количество осадка после | ||||||||
окисления, %, не более | 0,01 | Отсутствие | 0,03 | Отсутствие | — | — | — | — |
кислотное число окисленного масла, мг КОН на 1 г масла, не более | 0,01 | 0,01 | 0,03 | 0,03 | — | |||
12. Тангенс угла диэлектрических потерь, %, не более2: | ||||||||
при 20°С | ||||||||
при 70°С | 0,2 | 0,2 | 0,05 | — | 0,4 | 0,4 | 0,1 | — |
при 90°С | 1,5 | 2,0 | 0,7 | 0,3 | 2,0 | 2,5 | 1,0 | 0,5 |
— | — | 1,5 | 0,5 | — | — | 2,0 | 0,7 |
Наименьшее допустимое сопротивление изоляции аппаратов, вторичных цепей и электропроводки до 1000 В | |||
Испытуемый объект | Напряжение мегомметра, В | Сопротивление изоляции, МОм | Примечание |
вторичные цепи управления, защиты, измерения, сигнализации и т. п. в электроустановках напряжением выше 1000 В: | Испытания производятся при отсоединенных цепях. | ||
шинки оперативного тока и шинки цепей напряжения на щите управления | 500 — 1000 | 10 | |
каждое присоединение вторичных цепей и цепей питания приводов выключателей и разъединителей | 500 — 1000 | 1 | |
Вторичные цепи управления, защиты, сигнализации в релейно-контакторных схемах установок напряжением до 1000 В | 500 — 1000 | 0,5 | Испытания производятся со всеми присоединенными аппаратами (магнитные пускатели, контакторы, реле, приборы и т. п. ) |
Цепи бесконтактных схем системы регулирования и управления, а также присоединенные к ним элементы | По данным завода-изготовителя | — | |
Цепи управления, защиты и возбуждения машин постоянного тока напряжением до 1,1000 В присоединенных к цепям главного тока | 500 — 1000 | 1 | — |
Силовые и осветительные электропроводки | 1000 | 0,5 | Испытания в осветительных проводках производятся до вворачивания ламп с присоединением нулевого провода к корпусу светильника. Изоляция измеряется между проводами и относительно земли |
Распределительные устройства, щиты и токопроводы напряжением до 1000 В | 500 — 1000 | 0,5 | Испытания производятся для каждой секции распределительного устройства |
Испытание контакторов и автоматических выключателей многократными включениями и отключениями | ||
Операция | Напряжение оперативного тока, % номинального | Количество операций |
Включение | 90 | 5 |
Включение и отключение | 100 | 5 |
Отключение | 80 | 10 |
Напряжение оперативного тока, при котором должно обеспечиваться нормальное функционирование схем | ||
Испытуемый объект | Напряжение оперативного тока, % номинального | Примечание |
Схемы защиты в сигнализации в установках напряжением выше 1000 В | 80, 100 | — |
Схемы управления в установках напряжением выше 1000 В: | ||
испытание на включение | 90, 100 | — |
то же, но на отключение | 80, 100 | — |
Релейно-контакторные схемы в установках напряжением до 1000 В | 90, 100 | Для простых схем кнопка — магнитный пускатель проверки заботы на пониженном напряжении не производится |
Бесконтактные схемы на логических элементах | 85, 100, 110 | Вменение напряжения производится на входе в блок питания |
Испытательное напряжение выпрямленного тока для силовых кабелей | |||||||
Изоляция и марка кабеля | Испытательное напряжение, кВ; для кабелей на рабочее напряжение, кВ | Продолжительность испытания, мин | |||||
6 | 10 | 20 | 35 | 110 | 120 | ||
Бумажная | 36 | 60 | 100 | 175 | 300 | 450 | 10 |
Резиноая марок КГТШ, КШЕ, КШВГ, КШВГЛ, КШБГД | 12 | — | — | — | — | — | 5 |
Пластмассовая | — | — | — | — | — | — | 10 |
Предельные значения показателей качества масла кабельных линий | ||
Показатель масла | Нормы для масла марки | |
С-220 | МH-3 | |
Электрическая прочность, кВ/см, не менее | 180 | 180 |
Тангенс угла диэлектрических потерь при + 100° С, %, не более | 0,005 | 0,008 |
Кислотное число, мг КОН на 1 г масла, не более | 0,02 | 0,02 |
Степень дегазации, %, не более | 0,5 | 1,0 |
