к постановлению Кабинета Министров от 27 февраля 2017 года № 102
к Общему техническому регламенту о безопасности телекоммуникационного оборудования
к Общему техническому регламенту о безопасности телекоммуникационного оборудования
к Общему техническому регламенту о безопасности телекоммуникационного оборудования
Параметр | Предельные значения в диапазонах частот, MГц | ||
от 0,06 до 3 | свыше 3 до 30 | свыше 30 до 300 | |
ЕПД , В/м | 500 | 300 | 80 |
НПД , А/м | 50 | – | – |
ЭНЕПД, (В/м)2*ч | 20000 | 7000 | 800 |
ЭННПД, (А/м)2*ч | 200 | – | – |
Вид трудовой деятельности, рабочие места | Уровни звукового давления, дБ, в октавных полосах со среднегеометрическими частотами в Гц | Уровни звука и эквивалентные уровни звука, дБА | ||||||||
31,5 | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
Предприятия, учреждения и организации | ||||||||||
1. Творческая деятельность, руководящая работа с повышенными требованиями, научная деятельность, конструирование и проектирование, программирование, преподавание и обучение, врачебная деятельность: рабочие места в помещениях дирекции, проектно-конструкторских бюро, расчетчиков, программистов вычислительных машин, в лабораториях для теоретических работ и обработки данных, приема больных в здравпунктах |
|
|
|
|
|
|
|
|
|
|
2. Высококвалифицированная работа, требующая сосредоточенности, административно-управленческая деятельность, измерительные и аналитические работы в лаборатории: рабочие места в помещениях цехового управленческого аппарата, в рабочих комнатах конторских помещений, лабораториях |
|
|
|
|
|
|
|
|
|
|
3. Работа, выполняемая с часто получаемыми указаниями и акустическими сигналами, работа, требующая постоянного слухового контроля, операторская работа по точному графику с инструкцией, диспетчерская работа: рабочие места в помещениях диспетчерской службы, кабинетах и помещениях наблюдения и дистанционного управления с речевой связью по телефону, машинописных бюро, на участках точной сборки, на телефонных и телеграфных станциях, в помещениях мастеров, в залах обработки информации на вычислительных машинах |
|
|
|
|
|
|
|
|
|
|
4. Работа, требующая сосредоточенности, работа с повышенными требованиями к процессам наблюдения и дистанционного управления производственными циклами: рабочие места за пультами в кабинах наблюдения и дистанционного управления без речевой связи по телефону, в помещениях лабораторий с шумным оборудованием, в помещениях для размещения шумных агрегатов вычислительных машин |
|
|
|
|
|
|
|
|
|
|
5. Выполнение всех видов работ (за исключением перечисленных в 1 — 4 данной таблицы и аналогичных им) на постоянных рабочих местах в производственных помещениях и на территории предприятий |
|
|
|
|
|
|
|
|
|
|
к Общему техническому регламенту о безопасности телекоммуникационного оборудования
Критерии соответствия | V-0 | V-1 | V-2 |
Время самостоятельного горения для каждого индивидуального образца с, не более | 10 | 30 | 30 |
Время самостоятельного горения плюс время тлеющего горения для каждого образца после второго приложения пламени с, не более | 30 | 60 | 60 |
Догорает ли хоть один образец до места зажима? | Нет | Нет | Нет |
Зажигают ли горящие частицы или падающие капли хирургическую вату? | Нет | Нет | Да |
Критерии соответствия | НF-1 | НF-2 | НBF |
Горит ли более чем один образец дольше 2 с после удаления испытательного пламени? | Нет | Нет | Да |
Горит ли хоть один образец дольше 10 с после удаления испытательного пламени? | Нет | Нет | Да |
Тлеет ли хоть один образец дольше 30 с после удаления испытательного пламени? | Нет | Нет | Да |
Горит или тлеет ли хоть один образец на расстоянии более 60 мм от края, к которому было приложено пламя? | Нет | Нет | Да |
Зажигают ли горящие частицы или падающие капли хирургическую вату? | Нет | Да | Да |
Горит ли хоть один образец на расстоянии более 120 мм от края, к которому было приложено пламя, или превышает ли скорость горения 40 мм/мин? | - | - | Нет |
Критерии соответствия | НB |
Скорость горения для образцов толщиной 3 мм, мм/мин, не более | 40 |
Скорость горения для образцов толщиной менее 3 мм, мм/мин, не более | 75 |
Горит или тлеет ли хоть один образец на расстоянии более 100 мм от края, к которому было приложено пламя? | Нет |
Критерии соответствия | 5V |
Сгорает ли образец полностью? | Нет |
Длительность горения или тления после пятикратного воздействия пламени с, не более | 60 |
Зажигают ли горящие частицы или падающие капли хирургическую вату? | Нет |
Таблица № 5 | |||
Предельные значения нагрева частей оборудования в нормальных условиях | |||
Части оборудования | Максимальный нагрев, °C | ||
Металл | Стекло, фарфор, стекловидные материалы | Пластмасса и резина | |
Рукоятки, кнопки, зажимы и т.п., которые удерживают в руках или которых касаются в течение короткого времени | 60 | 70 | 85 |
Рукоятки, кнопки, зажимы и т.п., продолжительно удерживаемые в руках при нормальной работе | 55 | 65 | 75 |
Внешние поверхности оборудования, к которым возможно касание | 70 | 80 | 95 |
Части внутри оборудования, к которым возможно касание | 70 | 80 | 95 |
к Общему техническому регламенту о безопасности телекоммуникационного оборудования
Таблица № 1 | |||
Предельные значения для источников питания, содержащих устройства ограничения | |||
Выходное напряжение Uх.х1), В | Выходной | Действительная мощность S3), В×А | |
переменный | постоянный | ||
≤ 20 | ≤ 20 | ≤ 8,0 | ≤ 5 х Uхх |
20 < Uх.х ≤ 30 | 20 < Uх.х ≤ 30 | ≤ 8,0 | ≤ 100 |
– | 30 < Uх.х ≤ 60 | ≤ 150 / Uх.х | ≤ 100 |
1) Uх.х — выходное напряжение, измеренное при всех отсоединенных цепях нагрузки. Напряжения приведены для синусоидального переменного тока и постоянного тока, без пульсаций. Для несинусоидального 2) Iк.з — максимальный выходной ток после 60 с работы при отсутствии емкостной нагрузки, включая короткозамкнутые цепи; 3) S — максимальная полная выходная мощность при любой нагрузке. Допускается превышение граничного значения для переходных процессов при пуске продолжительностью менее 100 мс. |
Таблица № 2 | ||||
Предельные значения для источников питания, не содержащих устройства ограничения (требуются только устройства защиты от перегрузки по току) | ||||
Выходное напряжение Uх.х1), В | Выходной ток | Действительная мощность | Номинальное значение тока устройства защиты4), А | |
переменный | постоянный | |||
≤ 20 | ≤ 20 | ≤5,0 | ||
20 < Uх.х ≤30 | 20 < Uх.х ≤ 30 | ≤ 1000 / Uх.х | ≤ 250 | ≤ 100 / Uх.х |
– | 30 < Uх.х ≤ 60 | ≤ 100 / Uх.х | ||
1) Uх.х — выходное напряжение, измеренное при всех отсоединенных цепях нагрузок. Напряжения приведены для синусоидального переменного тока и постоянного тока, без пульсаций. Для несинусоидального 2) Iк.з — максимальный выходной ток после 60 с работы при отсутствии емкостной нагрузки, включая короткозамкнутые цепи, без учета устройств токовой защиты. Ток, ограниченный полным сопротивлением 3) S — максимальная полная выходная мощность при любой нагрузке и без учета устройств токовой защиты. Из рассмотрения исключают переходные процессы при пуске продолжительностью менее 100 мс; Примечание: основанием для исключения измерений с устройствами защиты от перегрузки по току является суммарная энергия, являющаяся причиной возможного чрезмерного перегрева во время работы устройств защиты от перегрузки по току. 4) Номинальное значение тока для устройств защиты, таких как плавкие предохранители и разъединители цепи определяют исходя из условия, что они срабатывают при протекании в течение 120 с тока, равного 210% |

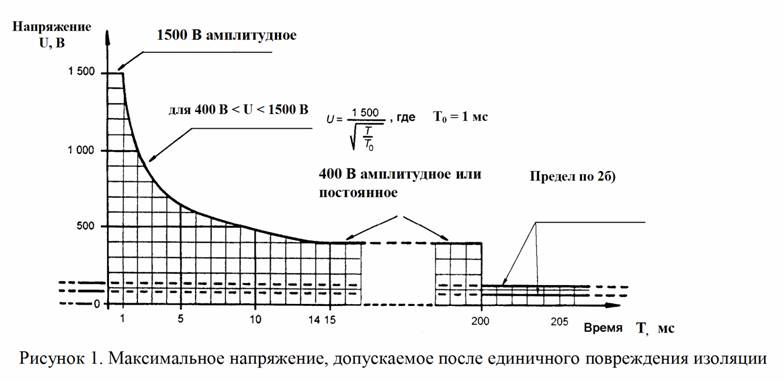

Таблица № 3 | |
Минимальный размер проводников защитного соединения | |
Номинальный ток рассматриваемой цепи, A | Минимальная площадь поперечного сечения проводника, мм2 |
До 16 включительно Св. 16 до 25 включительно от 25 до 32 от 32 до 40 от 40 до 63 от 63 до 80 от 80 до 100 от 100 до 125 от 125 до 160 от 160 до 190 от 190 до 230 от 230 до 260 от 260 до 300 от 300 до 340 от 340 до 400 от 400 до 460 | - 1,5 2,5 4,0 6,0 10 16,0 25,0 35,0 50,0 70,0 95,0 120,0 150,0 185,0 240,0 |
Таблица № 4 | |||
Примеры защитных устройств в однофазном оборудовании или подсистемах | |||
Источники, питающие оборудование | Защита | Минимальное число плавких предохранителей или полюсов автоматического выключателя | Место установки |
Пример А Оборудование, подключаемое к энергосистеме с легкоопределяемой заземленной нейтралью, исключая приведенное в примере С | от замыкания на землю | 1 | Фазный провод |
от тока перегрузки | 1 | Один из двух проводов | |
Пример В Оборудование, подключаемое к любому источнику питания, включая энергосистему IT и питание с реверсивным подключением вилки, исключая приведенное в примере С | от замыкания на землю | 2 | Оба провода |
от тока перегрузки | 1 | Один из двух проводов | |
Пример С Оборудование, подключаемое к трехпроводной системе электропитания с легкоопределяемой заземленной нейтралью | от замыкания на землю | 2 | Каждый фазный провод |
от тока перегрузки | 2 | Каждый фазный провод |
Таблица № 5 | ||||
Примеры защитных устройств трехфазного оборудования | ||||
Энергосистема | Число питающих проводов | Защита | Минимальное число плавких предохранителей или полюсов автоматического выключателя | Место установки |
Трехфазная без нейтрали | 3 | от замыкания на землю | 3 | Все три провода |
от тока перегрузки | 2 | Любые два провода | ||
С заземленной нейтралью (TN или TT) | 4 | от замыкания на землю | 3 | Каждый фазный провод |
от тока перегрузки | 3 | Каждый провод линии | ||
С незаземленной нейтралью | 4 | от замыкания на землю | 4 | Все четыре провода |
от тока перегрузки | 3 | Каждый фазный провод |
Таблица № 6 | |||
Применение изоляции | |||
Степень изоляции | Расположение изоляции | Пояснения к рисунку 2 | |
между | и | ||
1 | 2 | 3 | 4 |
1 Функциональная | незаземленной БСНН цепью или проводящей частью, изолированной двойной изоляцией | заземленной проводящей частью | F1 |
проводящей частью, изолированной двойной изоляцией | F2 | ||
незаземленной БСНН цепью | F2 | ||
заземленной БСНН цепью | F1 | ||
заземленной НТС-1 цепью | F10 | ||
заземленной БСНН цепью | заземленной БСНН цепью | F11 | |
заземленной проводящей частью | F11 | ||
незаземленной НТС–1 цепью | F12 | ||
заземленной НТС-1 цепью | F13 |
2 | 3 | 4 | |
1 Функциональная | СНН цепью или проводящей частью, изолированной основной изоляцией | заземленной проводящей частью | F3 |
заземленной БСНН цепью | F3 | ||
проводящей частью, изолированной основной изоляцией | F4 | ||
СНН цепью | F4 | ||
заземленной вторичной цепью под опасным напряжением | заземленной вторичной цепью под опасным напряжением | F5 | |
НТС–1 цепью | НТС–1 цепью | F7 | |
НТС–2 цепью | НТС–2 цепью | F8 | |
НТС–3 цепью | НТС–3 цепью | F9 | |
слоями обмоток трансформатора | F6 | ||
2 Основная | Первичной цепью | заземленной или незаземленной вторичной цепью под опасным напряжением | B1 |
заземленной проводящей частью | B2 | ||
заземленной БСНН цепью | B2 | ||
проводящей частью, изолированной основной изоляцией | B3 | ||
СНН цепью | B3 | ||
заземленной или незаземленной вторичной цепью под опасным напряжением | незаземленной вторичной цепью под опасным напряжением | B4 | |
заземленной проводящей частью | B5 | ||
заземленной БСНН цепью | B5 | ||
проводящей частью, изолированной основной изоляцией | B6 | ||
СНН цепью | B6 | ||
незаземленной БСНН цепью или проводящей частью, изолированной двойной изоляцией | незаземленной НТС–1 цепью | B7 | |
НТС–2 цепью | B8 | ||
НТС–3 цепью | B9 | ||
заземленной БСНН цепью | НТС–2 цепью | B10 | |
НТС–3 цепью | B11 | ||
НТС–2 цепью | незаземленной НТС–1 цепью | B12 | |
заземленной НТС–1 цепью | B13 | ||
НТС–3 цепью | B14 | ||
НТС–3 цепью | незаземленной НТС–1 цепью | B12 | |
заземленной НТС–1 цепью | B13 | ||
3 Дополнительная | проводящей частью, изолированной основной изоляцией или СНН цепью | проводящей частью, изолированной двойной изоляцией | S11) |
незаземленной БСНН цепью | S11) | ||
НТС цепью | проводящей частью, изолированной основной изоляцией | S2 | |
СНН цепью | S2 | ||
4 Дополнительная или усиленная | незаземленной вторичной цепью под опасным напряжением | проводящей частью, изолированной двойной изоляцией | S/R12) |
незаземленной БСНН цепью | S/R12) | ||
НТС цепью | S/R22) | ||
5 Усиленная | первичной цепью | проводящей частью, изолированной двойной изоляцией | R1 |
незаземленной БСНН цепью | R1 | ||
НТС цепью | R2 | ||
заземленной вторичной цепью под опасным напряжением | проводящей частью, изолированной двойной изоляцией | R3 | |
незаземленной БСНН цепью | R3 | ||
НТС цепью | R4 | ||
1) Рабочее напряжение для дополнительной изоляции между цепями СНН или проводящей частью с основной изоляцией и незаземленной доступной проводящей частью равно самому неблагоприятному рабочему 2) Изоляция между незаземленной вторичной цепью с опасным напряжением и незаземленной проводящей доступной частью или цепью (S/R на рисунке 2) должна удовлетворять следующим самым усиленная изоляция, рабочее напряжение которой равно опасному напряжению; дополнительная изоляция, рабочее напряжение которой равно напряжению между вторичной цепью с опасным напряжением; другой вторичной цепью с опасным напряжением или первичной цепью. |
Таблица № 7 | |
Предельные значения нагрева | |
Части оборудования | Максимальный нагрев, K |
Изоляция, в том числе изоляция обмоток: | |
материал класса A материал класса E материал класса B материал класса F материал класса Н | 75 90 95 115 140 |
Изоляция из синтетической резины или ПВХ внутренних и внешних проводов, включая кабели питания: | |
без обозначения температуры Т с обозначением температуры Т | 50 T–25 |
Прочая термопластичная изоляция Клеммы, включая клеммы заземления внешних заземляющих проводов неподвижного оборудования, за исключением имеющих несъемный шнур источника питания | 1) |
60 | |
1) Из-за большого диапазона невозможно установить все допустимые пределы нагрева для термопластичных материалов, поэтому в каждом конкретном случае определяется термопластичность изоляционного материала. |
Таблица № 8 | |||||||
Значение напряжения для испытания электрической прочности | |||||||
Вид Изоляции | Точки приложения (при необходимости) | ||||||
первичная цепь — корпуспервичная цепь — вторичная цепьмежду частями в первичной цепи | вторичная цепь — корпус между независимыми вторичными цепями | ||||||
Рабочее напряжение, В (пиковое значение или постоянный ток) | Рабочее напряжение, В | ||||||
U ≤ 1841) | 184 < U ≤ 3542) | 354 < U ≤1410 | 1,410 < U ≤100003) | (10 < U ≤ 50)кВ | U ≤42,4 пиковое постоянного тока4). | U ≤ 42,4 пиковое постоянного тока | |
Испытательное напряжение, В, среднеквадратическое значение 5) | |||||||
Функциональная | 1000 | 1500 | См. Вa (таблица 11) | См. Вa (таблица 11) | 1,5 U | 500 | См. Вa (таблица 11) |
Основная, дополнительная | Без испытания | ||||||
Усиленная | 2000 | 3000 | 3000 | См. Вb (таблица 11) | |||
1) Эту графу используют для напряжения сети постоянного тока до 130 В, подвергающегося воздействию переходного сетевого напряжения. 2) Эту графу используют для напряжения сети постоянного тока св. 130 до 250 В, подвергающегося воздействию переходного сетевого напряжения. 3) Эту графу используют для напряжения сети постоянного тока св. 250 В, подвергающегося воздействию переходного сетевого напряжения. 4) Эту графу используют для напряжения постоянного тока, полученного от источника питания переменного или постоянного тока, встроенного в оборудование. 5) Для рабочих напряжений во вторичных цепях св. 10 кВ (пикового значения или постоянного тока) применяют те же значения, что и для первичных цепей. |
Напряжение U пиковое значение или постоянный ток | Испытательное напряжение (среднеквадратическое значение) | Напряжение U пиковое значение или постоянный ток | Испытательное напряжение (среднеквадратическое значение) | Напряжение U пиковое значение или постоянный ток | Испытательное напряжение (среднеквадратическое значение) | |||
Вa | Вb | Вa | Вb | Вa | Вb | |||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
34 | 500 | 800 | 250 | 1 261 | 2 018 | 1 750 | 3 257 | 3 257 |
35 | 507 | 811 | 260 | 1 285 | 2 055 | 1 800 | 3 320 | 3 320 |
36 | 513 | 821 | 270 | 1 307 | 2 092 | 1 900 | 3 444 | 3 444 |
38 | 526 | 842 | 280 | 1 330 | 2 127 | 2 000 | 3 566 | 3 566 |
40 | 539 | 863 | 290 | 1 351 | 2 162 | 2 100 | 3 685 | 3 685 |
42 | 551 | 882 | 300 | 1 373 | 2 196 | 2 200 | 3 803 | 3 803 |
44 | 564 | 902 | 310 | 1 394 | 2 230 | 2 300 | 3 920 | 3 920 |
46 | 575 | 920 | 320 | 1 414 | 2 263 | 2 400 | 4 034 | 4 034 |
48 | 587 | 939 | 330 | 1 435 | 2 296 | 2 500 | 4 147 | 4 147 |
50 | 598 | 957 | 340 | 1455 | 2 328 | 2 600 | 4 259 | 4 259 |
52 | 609 | 974 | 350 | 1 474 | 2 359 | 2 700 | 4 369 | 4 369 |
54 | 620 | 991 | 360 | 1 494 | 2 390 | 2 800 | 4 478 | 4 478 |
56 | 630 | 1 008 | 380 | 1 532 | 2 451 | 2 900 | 4 586 | 4 586 |
58 | 641 | 1 025 | 400 | 1 569 | 2 510 | 3 000 | 4 693 | 4 693 |
60 | 651 | 1 041 | 420 | 1 605 | 2 567 | 3 100 | 4 798 | 4 798 |
62 | 661 | 1 057 | 440 | 1 640 | 2 623 | 3 200 | 4 902 | 4 902 |
64 | 670 | 1 073 | 460 | 1 674 | 2 678 | 3 300 | 5 006 | 5 006 |
66 | 680 | 1 088 | 480 | 1 707 | 2 731 | 3 400 | 5 108 | 5 108 |
68 | 690 | 1 103 | 500 | 1 740 | 2 784 | 3 500 | 5 209 | 5 209 |
70 | 699 | 1 118 | 520 | 1 772 | 2 835 | 3 600 | 5 309 | 5 309 |
72 | 708 | 1 133 | 540 | 1 803 | 2 885 | 3 800 | 5 507 | 5 507 |
74 | 717 | 1 147 | 560 | 1 834 | 2 934 | 4 000 | 5 702 | 5 702 |
76 | 726 | 1 162 | 580 | 1 864 | 2 982 | 4 200 | 5 894 | 5 894 |
78 | 735 | 1 176 | 588 | 1 875 | 3 000 | 4 400 | 6 082 | 6 082 |
80 | 744 | 1 190 | 600 | 1 893 | 3 000 | 4 600 | 6 268 | 6 268 |
85 | 765 | 1 224 | 620 | 1 922 | 3 000 | 4 800 | 6 452 | 6 452 |
90 | 785 | 1 257 | 640 | 1 951 | 3 000 | 5 000 | 6 633 | 6 633 |
95 | 805 | 1 288 | 660 | 1 979 | 3 000 | 5 200 | 6 811 | 6 811 |
100 | 825 | 1 319 | 680 | 2 006 | 3 000 | 5 400 | 6 987 | 6 987 |
105 | 844 | 1 350 | 700 | 2 034 | 3 000 | 5 600 | 7 162 | 7 162 |
110 | 862 | 1 379 | 720 | 2 060 | 3 000 | 5 800 | 7 334 | 7 334 |
115 | 880 | 1 408 | 740 | 2 087 | 3 000 | 6 000 | 7 504 | 7 504 |
120 | 897 | 1 436 | 760 | 2 113 | 3 000 | 6 200 | 7 673 | 7 673 |
125 | 915 | 1 463 | 780 | 2 138 | 3 000 | 6 400 | 7 840 | 7 840 |
130 | 931 | 1 490 | 800 | 2 164 | 3 000 | 6 600 | 8 005 | 8 005 |
135 | 948 | 1517 | 850 | 2 225 | 3 000 | 6 800 | 8 168 | 8 168 |
140 | 964 | 1 542 | 900 | 2 285 | 3 000 | 7 000 | 8 330 | 8 330 |
145 | 980 | 1 568 | 950 | 2 343 | 3 000 | 7 200 | 8 491 | 8 491 |
150 | 995 | 1 593 | 1 000 | 2 399 | 3 000 | 7 400 | 8 650 | 8 650 |
152 | 1 000 | 1 600 | 1 050 | 2 454 | 3 000 | 7 600 | 8 807 | 8 807 |
155 1) | 1 000 | 1 617 | 1 100 | 2 508 | 3 000 | 7 800 | 8 964 | 8 964 |
160 1) | 1 000 | 1 641 | 1 150 | 2 560 | 3 000 | 8 000 | 9 119 | 9 119 |
165 1) | 1 000 | 1 664 | 1 200 | 2 611 | 3 000 | 8 200 | 9 273 | 9 273 |
170 1) | 1 000 | 1 688 | 1 250 | 2 661 | 3 000 | 8 400 | 9 425 | 9 425 |
175 1) | 1 000 | 1 711 | 1 300 | 2 710 | 3 000 | 8 600 | 9 577 | 9 577 |
180 1) | 1 000 | 1 733 | 1 350 | 2 758 | 3 000 | 8 800 | 9 727 | 9 727 |
184 1) | 1 000 | 1 751 | 1 400 | 2 805 | 3 000 | 9 000 | 9 876 | 9 876 |
185 | 1, 097 | 1 755 | 1 410 | 2 814 | 3 000 | 9 200 | 10 024 | 10 024 |
190 | 1 111 | 1 777 | 1 450 | 2 868 | 3 000 | 9 400 | 10 171 | 10 171 |
200 | 1 137 | 1 820 | 1 500 | 2 934 | 3 000 | 9 600 | 10 317 | 10 317 |
210 | 1 163 | 1 861 | 1 550 | 3 000 | 3 000 | 9 800 | 10 463 | 10 463 |
220 | 1 189 | 1 902 | 1 600 | 3 065 | 3 065 | 10 000 | 10 607 | 10 607 |
230 | 1 214 | 1 942 | 1 650 | 3 130 | 3 130 | |||
240 | 1 238 | 1 980 | 1 700 | 3 194 | 3 194 | |||
1) Для этих напряжений значения Вb определены общей кривой Вb = 155,86 U0,4638, а не 1,6 Вa. Разрешается линейная интерполяция между смежными точками в таблице. |
Таблица № 10 | ||||
Напряжения переходных процессов в сети | ||||
Номинальное напряжение сети питания, с учетом напряжения фаза — нейтраль, среднеквадратическое значение | Напряжения переходного процесса сети, пиковое значение | |||
Категория перенапряжений | ||||
I | II | III | IV | |
50 | 330 | 500 | 800 | 1 500 |
100 | 500 | 800 | 1 500 | 2 500 |
1501) | 800 | 1 500 | 2500 | 4 000 |
3002) | 1 500 | 2 500 | 4 000 | 6 000 |
6003) | 2 500 | 4 000 | 6 000 | 8 000 |
1) Включая 120/208 или 120/240 В. 2) Включая 230/400 или 277/480 В. 3) Включая 400/690 В. |
Таблица № 11 | ||||||||||||||||
Минимальные зазоры для изоляции в первичных цепях и между первичными и вторичными цепями | ||||||||||||||||
Зазоры в миллиметрах | ||||||||||||||||
Рабочее напряжение, В | Номинальное напряжение сети питания переменного тока до 150 В (переходное сетевое напряжение 1500 В) | Номинальное напряжение сети питания переменного тока св.150 до 300 В (переходное сетевое напряжение 2500 В) | Номинальное напряжение сети питания переменного тока св.300 В до 600 В (переходное сетевое напряжение | |||||||||||||
Максимальное значение напряжения или значение напряжения постоянного тока | Среднеквадратичное значение напряжения (синусоидальное) | Степени загрязнения 1 и 2 | Степень загрязнения 3 | Степени загрязнения 1 и 2 | Степень загрязнения 3 | Степени загрязнения 1 - 3 | ||||||||||
F | B/S | R | F | B/S | R | F | B/S | R | F | B/S | R | F | B/S | R | ||
71 | 50 | 0,4 | 1,0 | 2,0 | 0,8 | 1,3 | 2,6 | 1,0 | 2,0 | 4,0 | 1,3 | 2,0 | 4,0 | 2,0 | 3,2 | 6,4 |
(0,5) | (1,0) | (0,8) | (1,6) | (1,5) | (3,0) | (1,5) | (3,0) | (3,0) | (6,0) | |||||||
210 | 150 | 0,5 | 1,0 | 2,0 | 0,8 | 1,3 | 2,6 | 1,4 | 2,0 | 4,0 | 1,5 | 2,0 | 4,0 | 2,0 | 3,2 | 6,4 |
(0,5) | (1,0) | (0,8) | (1,6) | (1,5) | (3,0) | (1,5) | (3,0) | (3,0) | (6,0) | |||||||
420 | 300 | F 1,5; B/S 2,0(1,5); R 4,0(3,0) | 2,5 | 3,2 | 6,4 | |||||||||||
(3,0) | (6,0) | |||||||||||||||
840 | 600 | F 3,0; B/S 3,2(3,0); R 6,4(6,0) | ||||||||||||||
1400 | 1000 | F/B/S 4,2; R 6,4 | ||||||||||||||
2 800 | 2 000 | F/B/S/R 8,4 | ||||||||||||||
7 000 | 5 000 | F/B/S/R 17,5 | ||||||||||||||
9 800 | 7 000 | F/B/S/R 25 | ||||||||||||||
14 000 | 10 000 | F/B/S/R 37 | ||||||||||||||
28 000 | 20 000 | F/B/S/R 80 | ||||||||||||||
42 000 | 30 000 | F/B/S/R 130 | ||||||||||||||
Примечания: 1. Значения в таблице применяют к функциональной (F), основной (B), дополнительной (S) и усиленной (R) изоляции. 2. Значения в скобках применяют к основной, дополнительной и усиленной изоляции в случае, если на производстве осуществляется программа управления качеством. В частности, двойная и усиленная изоляции должны подвергаться периодическим испытаниям на электрическую прочность. 3. Для рабочих напряжений от 2800 до 42000 В пиковых значений переменного или постоянного тока разрешается линейная интерполяция между ближайшими двумя точками, рассчитанная на основе округления вплоть до ближайшего наибольшего значения с учетом приращений 0,1 мм. |
Таблица № 12 | |||||||
Дополнительные зазоры для изоляции в первичных цепях, в которых максимальные рабочие напряжения превышают амплитудное значение номинального напряжения сети питания переменного тока | |||||||
Номинальное напряжение сети питания переменного тока, В до 150 | Номинальное напряжение сети питания переменного тока, В 150 < Uном ≤£ 300 | Дополнительный зазор, мм | |||||
максимум амплитудного значения рабочего напряжения, В | функциональная, основная или дополнительная изоляции | усиленная изоляция | |||||
210 | (210) | 210 | (210) | 420 | (420) | 0 | 0 |
298 | (288) | 294 | (293) | 493 | (497) | 0,1 | 0,2 |
386 | (366) | 379 | (376) | 567 | (575) | 0,2 | 0,4 |
474 | (444) | 463 | (459) | 640 | (652) | 0,3 | 0,6 |
562 | (522) | 547 | (541) | 713 | (729) | 0,4 | 0,8 |
650 | (600) | 632 | (624) | 787 | (807) | 0,5 | 1,0 |
738 | (678) | 715 | (707) | 860 | (884) | 0,6 | 1,2 |
826 | (756) | 800 | (790) | 933 | (961) | 0,7 | 1,4 |
914 | (839) | – | – | 1 006 | (1 039) | 0,8 | 1,6 |
1 002 | (912) | – | – | 1 080 | (1 116) | 0,9 | 1,8 |
1 090 | (990) | – | – | 1 153 | (1 193) | 1,0 | 2,0 |
– | – | – | – | 1 226 | (1 271) | 1,1 | 2,2 |
– | – | – | – | 1 300 | (1 348) | 1,2 | 2,4 |
– | – | – | – | – | (1 425) | 1,3 | 2,6 |
Примечание: значения в скобках используют: когда применяют значения в скобках в таблице 18; для функциональной изоляции. |
Таблица № 13 | |||||||||||||||||||
Минимальные зазоры во вторичных цепях | |||||||||||||||||||
Зазоры в миллиметрах | |||||||||||||||||||
Рабочее напряжение, В | Номинальное напряжение сети питания переменного тока Uном ≤ 150 В (Значение переходного напряжения для вторичной | Номинальное напряжение сети питания переменного тока 150 В < Uном ≤ 300 В (Значение переходного напряжения для вторичной цепи до 1500 В)5) | Номинальное напряжение сети питания переменного тока 300 В < Uном ≤ 600 В (Значение переходного напряжения для вторичной цепи до 2500 В)5) | Цепи, не подвергающиеся переходному напряжению4) | |||||||||||||||
Амплитудное значение напряжения или значение напряжения постоянного тока, В | Среднеквадратичное значение напряжения (синусоидальное), В | Степени загрязнения 1 и 2 | Степень загрязнения 3 | Степени загрязнения 1 и 2 | Степень загрязнения 3 | Степени загрязнения 1 - 3 | Степени загрязнения 1 и 2 | ||||||||||||
F | B/S | R | F | B/S | R | F | B/S | R | F | B/S | R | F | B/S | R | F | B/S | R | ||
71 | 50 | 0,4 | 0,7 | 1,4 | 1,0 | 1,3 | 2,6 | 0,7 | 1,0 | 2,0 | 1,0 | 1,3 | 2,6 | 1,7 | 2,0 | 4,0 | 0,4 | 0,4 | 0,8 |
(0,2) | (0,2) | (0,4) | (0,8) | (0,8) | (1,6) | (0,5) | (0,5) | (1,0) | (0,8) | (0,8) | (1,6) | (1,5) | (1,5) | (3,0) | (0,2) | (0,2) | (0,4) | ||
140 | 100 | 0,6 | 0,7 | 1,4 | 1,0 | 1,3 | 2,6 | 0,7 | 1,0 | 2,0 | 1,0 | 1,3 | 2,6 | 1,7 | 2,0 | 4,0 | 0,6 | 0,7 | 1,4 |
(0,2) | (0,2) | (0,4) | (0,8) | (0,8) | (1,6) | (0,5) | (0,5) | (1,0) | (0,8) | (0,8) | (1,6) | (1,5) | (1,5) | (3,0) | (0,2) | (0,2) | (0,4) | ||
210 | 150 | 0,6 | 0,9 | 1,8 | 1,0 | 1,3 | 2,6 | 0,7 | 1,0 | 2,0 | 1,0 | 1,3 | 2,6 | 1,7 | 2,0 | 4,0 | 0,6 | 0,7 | 1,4 |
(0,2) | (0,2) | (0,4) | (0,8) | (0,8) | (1,6) | (0,5) | (0,5) | (1,0) | (0,8) | (0,8) | (1,6) | (1,5) | (1,5) | (3,0) | (0,2) | (0,2) | (0,4) | ||
280 | 200 | F1,1 (0,8) B/S 1,4(0,8) R 2,8(1,6) | 1,7 | 2,0 | 4,0 | 1,1 | 1,1 | 2,2 | |||||||||||
(1,5) | (1,5) | (3,0) | (0,2) | (0,2) | (0,4) | ||||||||||||||
420 | 300 | F 1,6 (1,0) B/S 1,9(1,0) R 3,8(2,0) | 1,7 | 2,0 | 4,0 | 1,4 | 1,4 | 2,8 | |||||||||||
(1,5) | (1,5) | (3,0) | (0,2) | (0,2) | (0,4) | ||||||||||||||
700 | 500 | F/B/S 2,5 R 5,0 | |||||||||||||||||
840 | 600 | F/B/S 3,2 R 5,0 | |||||||||||||||||
1 400 | 1 000 | F/B/S 4,2 R 5,0 | |||||||||||||||||
2 800 | 2 000 | F/B/S/R 8,4 6) | |||||||||||||||||
7 000 | 5 000 | F/B/S/R 17,5 6) | |||||||||||||||||
9 800 | 7 000 | F/B/S/R 25 6) | |||||||||||||||||
14 000 | 10 000 | F/B/S/R 37 6) | |||||||||||||||||
28 000 | 20 000 | F/B/S/R 80 6) | |||||||||||||||||
42 000 | 30 000 | F/B/S/R 130 6) | |||||||||||||||||
1) Значения в таблице применяют к функциональной (F), основной (B), дополнительной (S) и усиленной (R) изоляции. 2) Значения в скобках применяют к основной, дополнительной или усиленной изоляциям в случае, если на производстве осуществляется программа управления качеством. В частности, двойная и усиленная изоляции должны подвергаться периодическим испытаниям на электрическую прочность. 3) Для рабочих напряжений от 2800 до 42000 В пиковых значений переменного или постоянного тока разрешается линейная интерполяция между ближайшими двумя точками, рассчитанная на основе округления вплоть до ближайшего наибольшего значения с учетом приращений 4) Значения применяют к вторичным цепям постоянного тока, которые надежно соединены с землей и имеют емкостную фильтрацию, которая ограничивает двойную амплитуду пульсаций до 10% от величины напряжения постоянного тока. 5) Если переходные процессы в оборудовании превышают эти значения, используют соответствующие наибольшие зазоры. 6) Не требуется зазор 8,4 мм или более, если он проходит: полностью по воздуху; полностью или частично по поверхности изоляционного материала, относящегося к группе I, и изоляция выдерживает испытания на электрическую прочность: испытательного напряжения переменного тока, среднеквадратическое значение которого эквивалентно 1,06-кратному максимальному рабочему напряжению или испытательного напряжения постоянного тока, эквивалентного амплитудному значению, предписанному выше. Если зазор частично проходит вдоль поверхности материала, отличного от группы I, то испытание электрической прочности проводят только для воздушного зазора. |
Таблица № 14 | |||||||
Минимальные пути утечки (значения путей утечек приведены в мм) | |||||||
Рабочее напряжение В | Рабочая, основная и дополнительная изоляции | ||||||
степень загрязнения 1 | степень загрязнения 2 | степень загрязнения 3 | |||||
(Среднеквадратическое значение или значение напряжения постоянного тока) | группа материалов | группа материалов | группа материалов | ||||
I, II, IIIa или IIIb | I | II | I, IIa или IIIb | I | II | I, IIa или IIIb | |
≤ 50 | 0,6 | 0,9 | 1,2 | 1,5 | 1,7 | 1,9 | |
100 | 0,7 | 1,0 | 1,4 | 1,8 | 2,0 | 2,2 | |
125 | 0,8 | 1,1 | 1,5 | 1,9 | 2,1 | 2,4 | |
150 | 0,8 | 1,1 | 1,6 | 2,0 | 2,2 | 2,5 | |
200 | Использовать | 1,0 | 1,4 | 2,0 | 2,5 | 2,8 | 3,2 |
250 | зазоры из | 1,3 | 1,8 | 2,5 | 3,2 | 3,6 | 4,0 |
300 | соответствующей | 1,6 | 2,2 | 3,2 | 4,0 | 4,5 | 5,0 |
400 | таблицы | 2,0 | 2,8 | 4,0 | 5,0 | 5,6 | 6,3 |
600 | 3,2 | 4,5 | 6.3 | 8,0 | 9,6 | 10,0 | |
800 | 4.0 | 5.6 | 8.0 | 10.0 | 11.0 | 12.5 | |
1000 | 5,0 | 7,1 | 10,0 | 12,5 | 14,0 | 16,0 | |
Примечание: допускается линейная интерполяция между двумя близлежащими точками, рассчитанная на основе округления вплоть до ближайшего наибольшего значения с учетом приращений 0,1 мм. |
Таблица № 15 | |||||
Размеры площади поперечного сечения проводников | |||||
Номинальный ток оборудования, А | Номинальная площадь поперечного сечения, мм2 | ||||
До | 6 | включ. | 0,751) | ||
Свыше | 6 | до 10 | включ. | 1,00 | (0,75)2) |
« | 10 | « 13 | « | 1,25 | (1,0)3) |
« | 13 | « 16 | « | 1,5 | (1,0)3) |
« | 16 | « 25 | « | 2,5 | |
« | 25 | « 32 | « | 4 | |
« | 32 | « 40 | « | 6 | |
« | 40 | « 63 | « | 10 | |
« | 63 | « 80 | « | 16 | |
« | 80 | « 100 | « | 25 | |
« | 100 | « 125 | « | 35 | |
« | 125 | « 160 | « | 50 | |
« | 160 | « 190 | « | 70 | |
« | 190 | « 230 | « | 95 | |
« | 230 | « 260 | « | 120 | |
« | 260 | « 300 | « | 150 | |
« | 300 | « 340 | « | 185 | |
« | 340 | « 400 | « | 240 | |
« | 400 | « 460 | « | 300 | |
1) Для номинального тока до 3 А допускается номинальное сечение проводника 0,5 мм2 при длине шнура не более 2 м. 2) Значение в скобках относится к съемным шнурам источника питания с соединителями на номинальный ток 10 А при условии, что длина шнура не превышает 2 м. 3) Значения в скобках относятся к съемным шнурам источника питания с соединителями на номинальный ток 16 А при условии, что длина шнура не превышает 2 м. |
Таблица № 16 | |||
Сопротивление электрической изоляции отдельных разобщенных силовых цепей между собой и по отношению к корпусу | |||
Значения климатических факторов внешней среды | Сопротивление изоляции, МОм, для электрических цепей номинальным напряжением, В | ||
230 и 400 | 6300 | 10500 | |
Нормальные климатические условия испытаний | - | - | - |
Холодное состояние изоляции | 3,0 | 32,0 | 40,0 |
Горячее состояние изоляции (после работы в установившемся номинальном режиме) | 1,0 | 8,0 | 10,0 |
Относительная влажность воздуха 98% (100%)* при 298 K (25°С) и более низких температурах без конденсации влаги | 0,5 | 1,5 | 2,0 |
Относительная влажность воздуха 98% (100%)* при 308 K (35°С) (тропическое исполнение) | 0,5 | 1,5 | 2,0 |
* Устанавливают по требованию заказчика (100% с конденсацией влаги). При этом минимально допускаемое сопротивление изоляции для электрических цепей номинальным напряжением 230 и 400 В в холодном состоянии перед включением нагрузки должно быть не ниже 0,015 МОм. |
к Общему техническому регламенту о безопасности телекоммуникационного оборудования

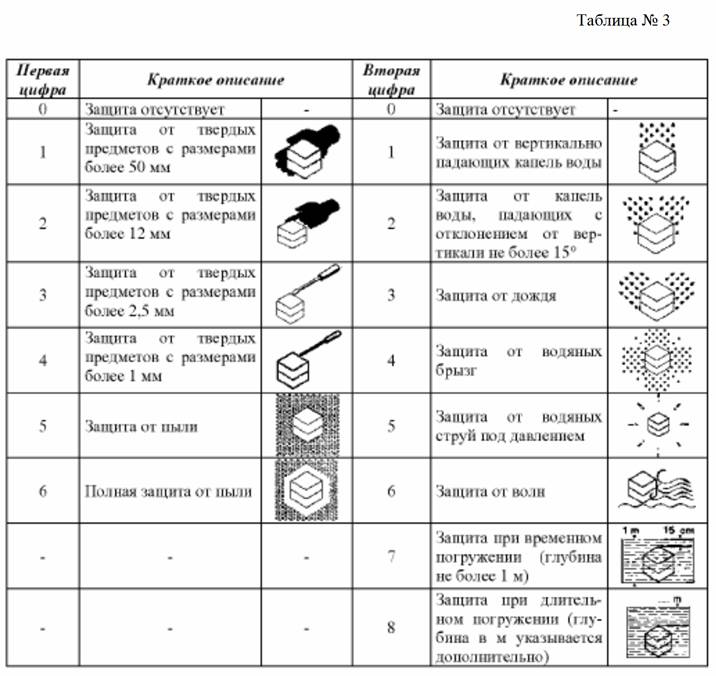

Таблица № 1 | ||
Подгруппа оборудования | Безопасный экспериментальный максимальный зазор | Минимальный ток воспламенения |
IIA | > 9 мм | > 8 |
IIB | от 0,5 до 0,9 мм | От 0,45 до 0,8 |
IIC | < 0,5 мм | < 0,45 |
Таблица № 4 | |
Номинальный диаметр резьбы зажима | Крутящий момент, Н·м |
М4 | 2 |
М5 | 3 |
М6 | 5 |
М8 | 10 |
М10 | 16 |
М12 | 25 |
М16 | 50 |
М20 | 85 |
М24 | 130 |
