зарегистрировано 13.06.2006 г., рег. номер 1582
Приказ начальника Государственной инспекции Республики Узбекистан по надзору за безопасным ведением работ в промышленности, горном деле и коммунально-бытовом секторе, зарегистрировано 13.06.2006 г., рег. номер 1582
Кучга кириш санаси
23.06.2006
Во исполнение постановления Кабинета Министров Республики Узбекистан от 12 июля 2000 года № 267 «О пересмотре и разработке нормативных документов по охране труда» приказываю:
1. Утвердить Правила безопасности работ для грузчиков при погрузочно-разгрузочных работах согласно приложению.
УТВЕРЖДЕНЫ
приказом начальника Государственной инспекции «Саноатконтехназорат» Республики Узбекистан от 14 февраля 2006 года № 32
Настоящие Правила в соответствии с Законом Республики Узбекистан «Об охране труда» и постановлением Кабинета Министров Республики Узбекистан от 12 июля 2000 года № 267 «О пересмотре и разработке нормативных документов по охране труда» устанавливают порядок безопасности работ для грузчиков при погрузочно-разгрузочных работах.
4. Периодичность и порядок проверки знаний и инструкций по охране труда должны проводиться согласно «Типового положения об организации обучения и проверки знаний по охране труда» (рег. № 272 от 14.09.1996 г.).
См. предыдущую редакцию.
(пункт 5 в редакции приказа начальника Государственной инспекции по надзору за геологическим изучением недр, безопасным ведением работ в промышленности, горном деле и коммунально-бытовом секторе при Кабинете Министров Республики Узбекистан от 5 ноября 2010 года № 326 ( рег. № 1582-1 от 19.11.2010 г.) — СЗ РУ, 2010 г., № 47, ст. 431)

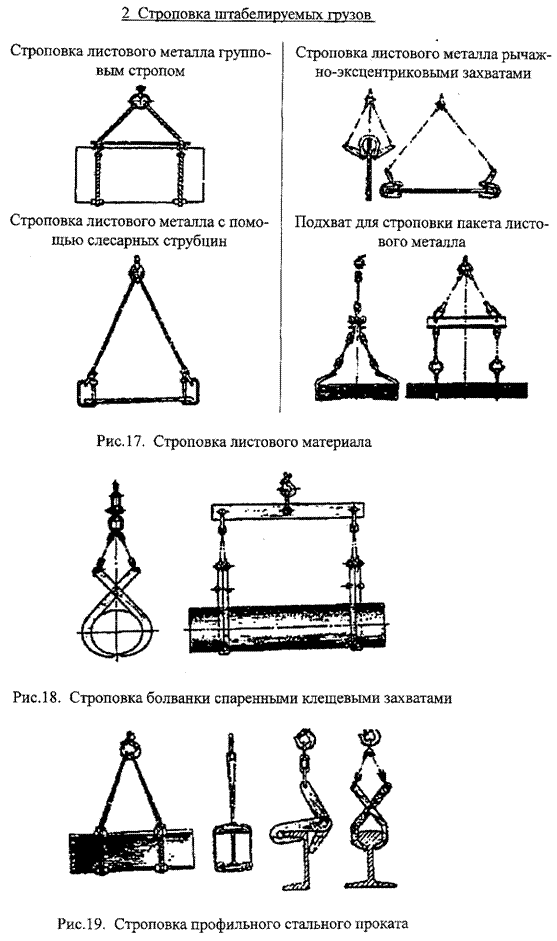

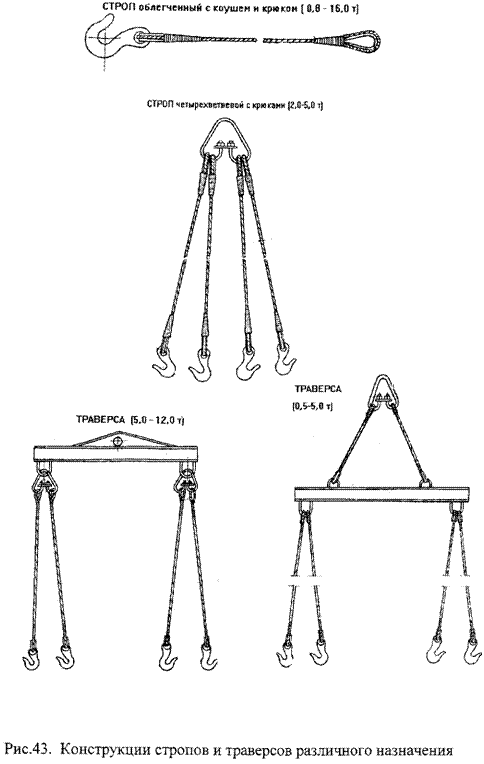

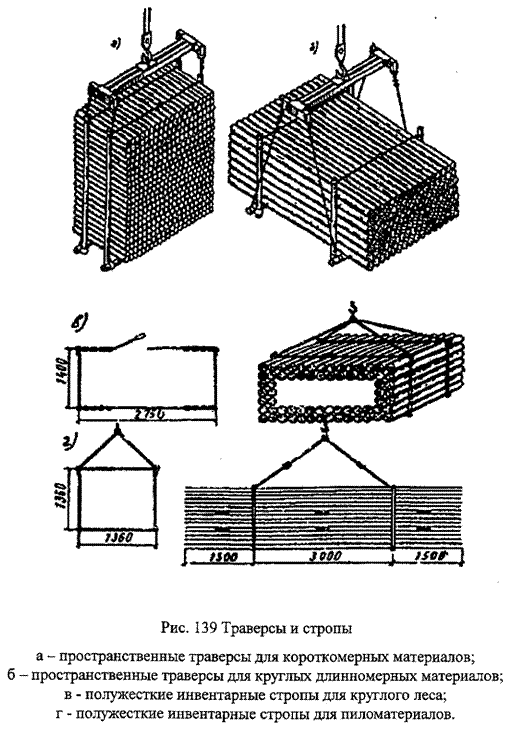

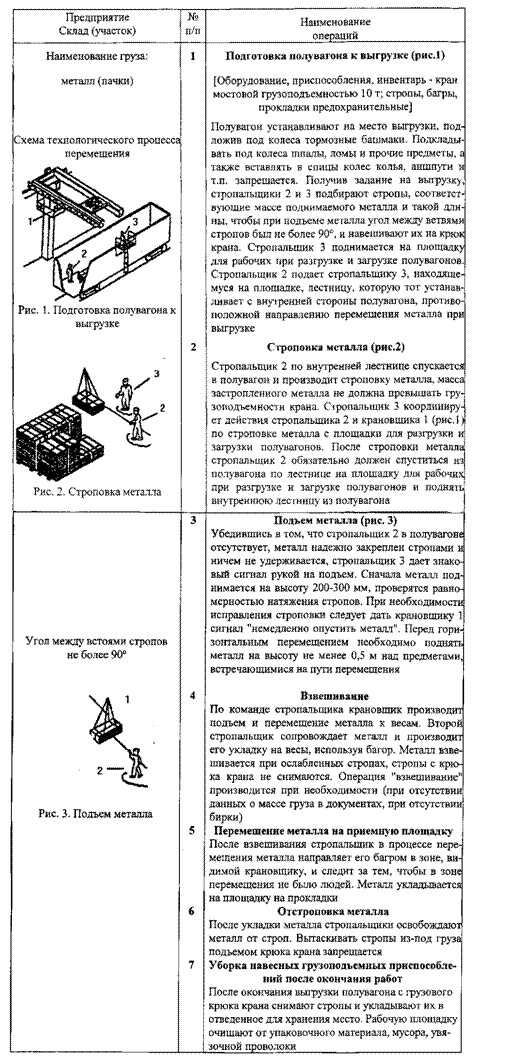

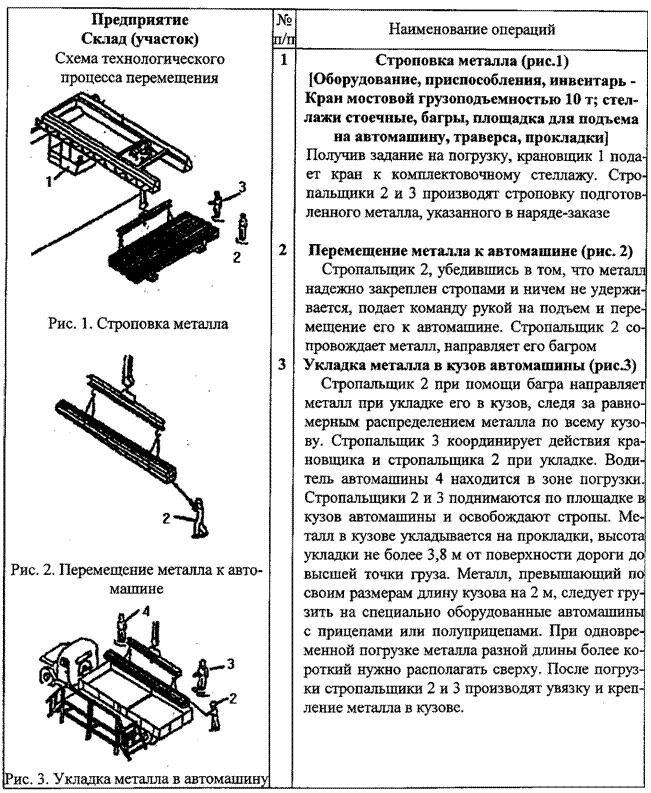

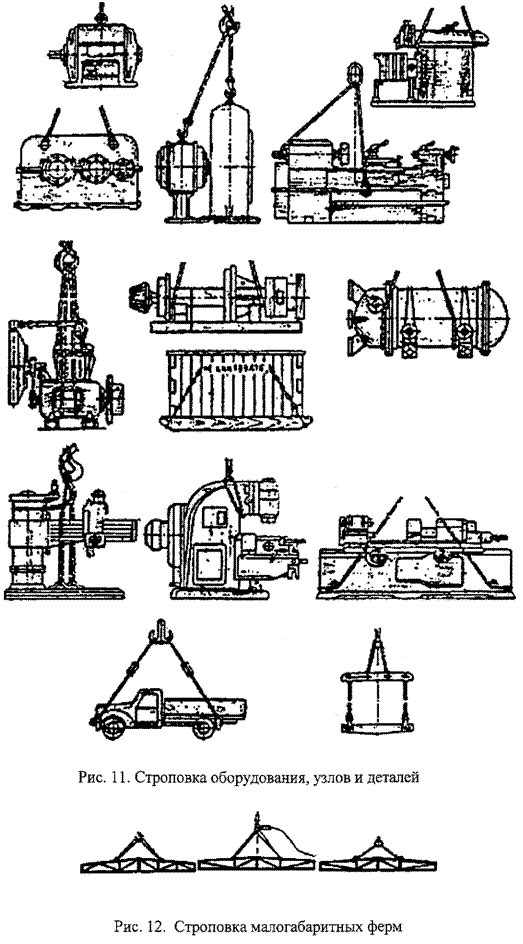

В приложении № 9 к настоящим Правилам представлены примеры конструктивного исполнения грузозахватных приспособлений различного целевого назначения, в приложении № 10 к настоящим Правилам — стропы и траверсы, а также характеристики стальных канатов.

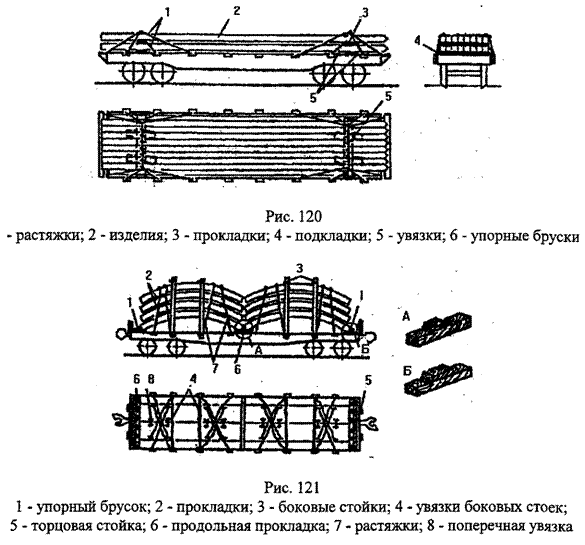

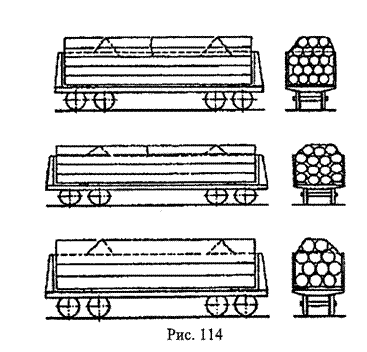

330. Погруженный на открытый подвижной состав груз с учетом упаковки и крепления не должен выходить за установленные габариты согласно рис. 1 приложения № 3 к настоящим Правилам, или зонального габарита на разрешенных к его применению дорогах.

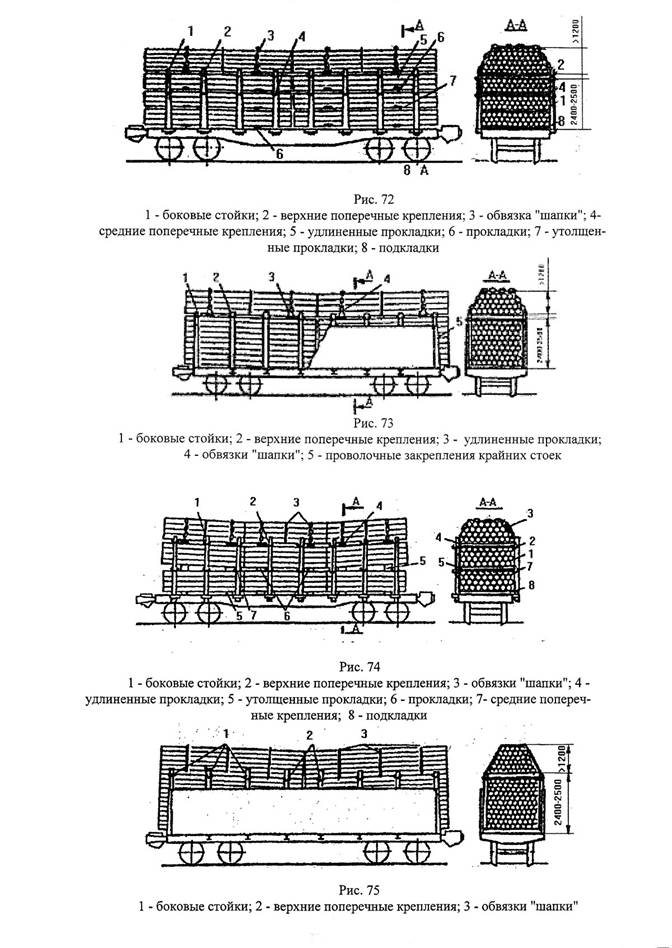

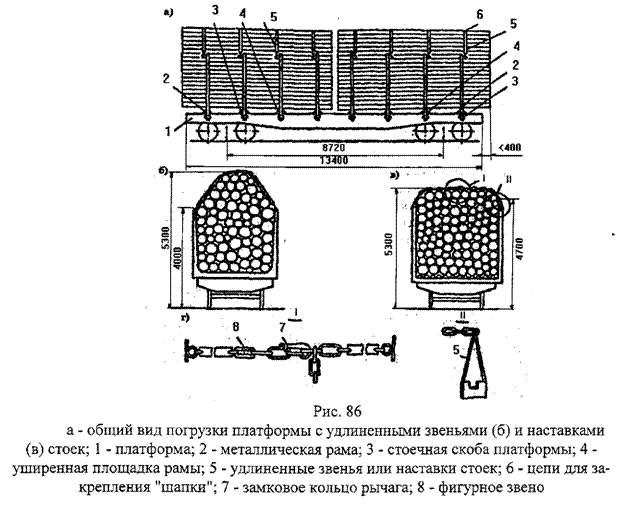

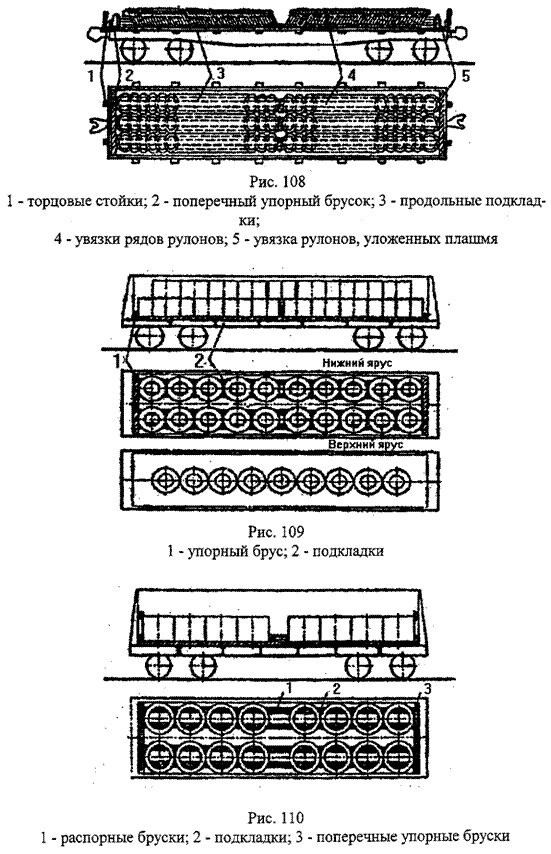

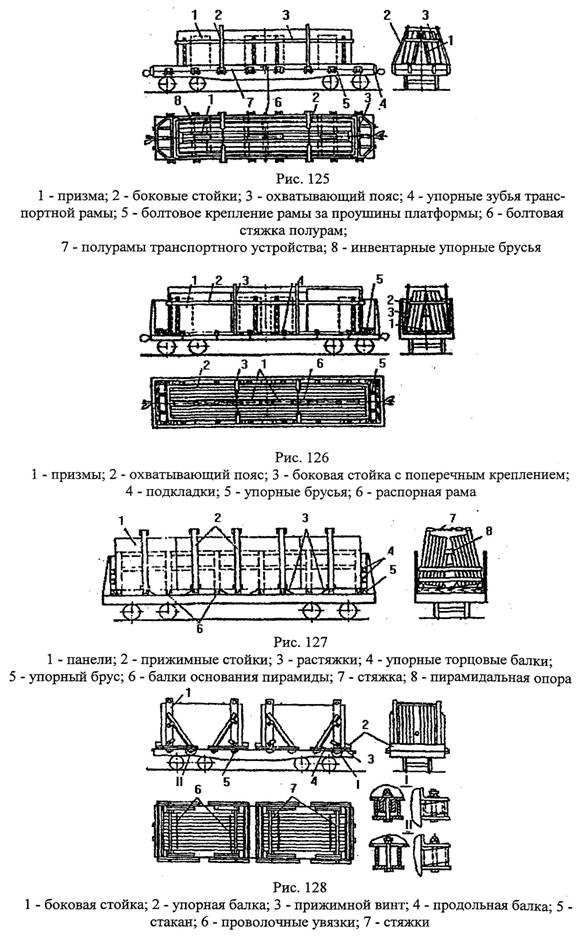

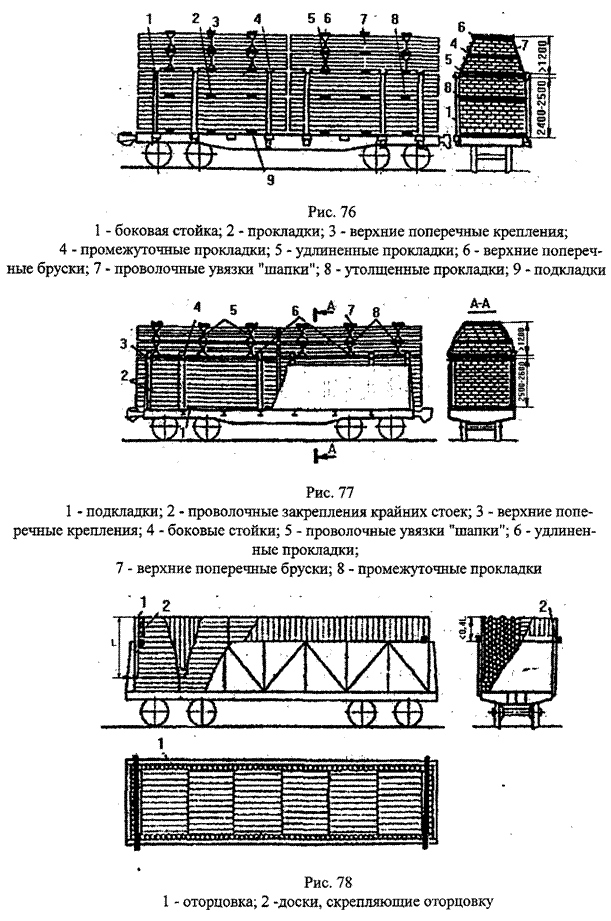

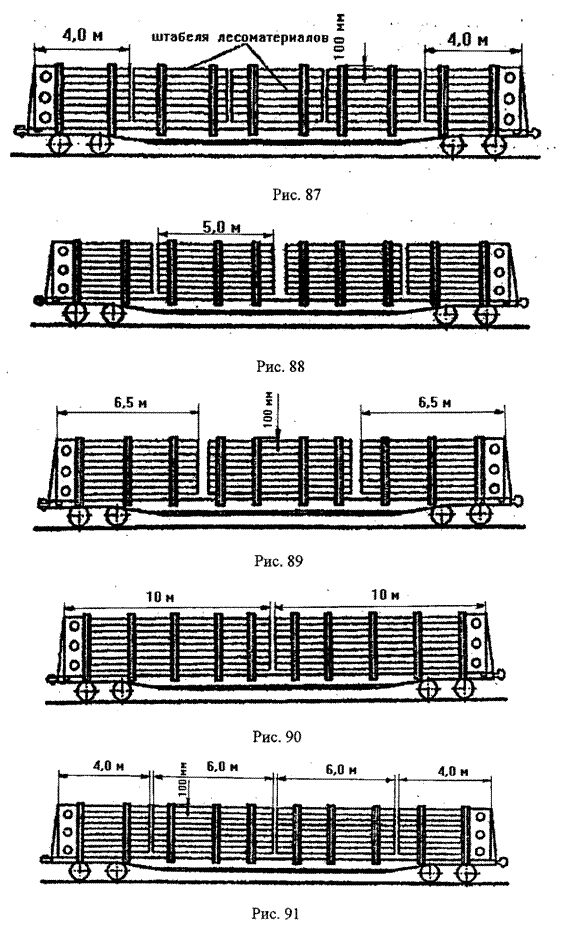

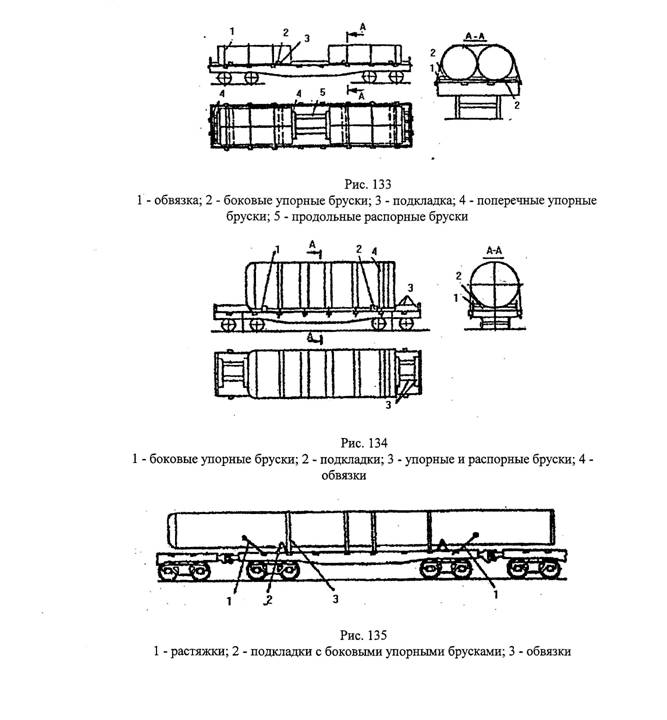

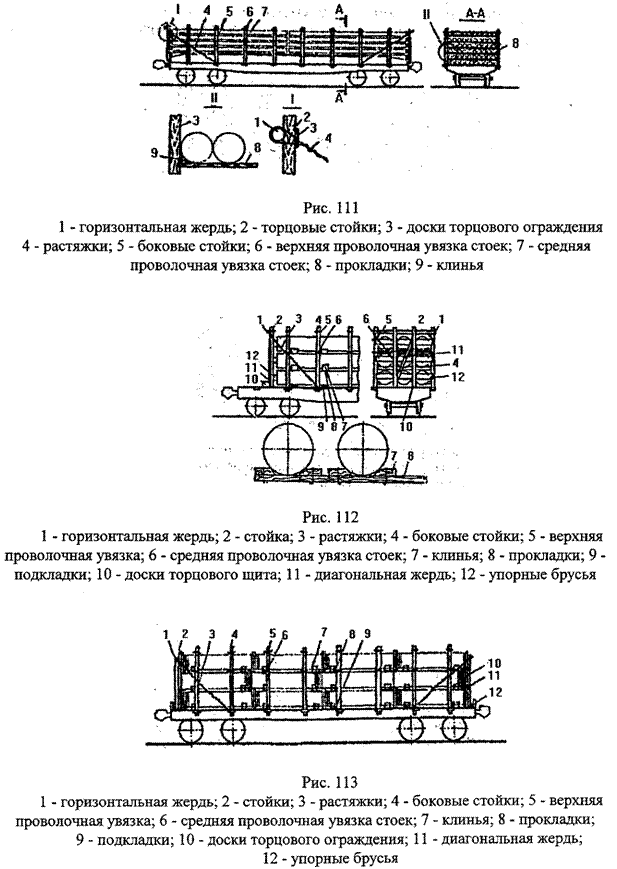

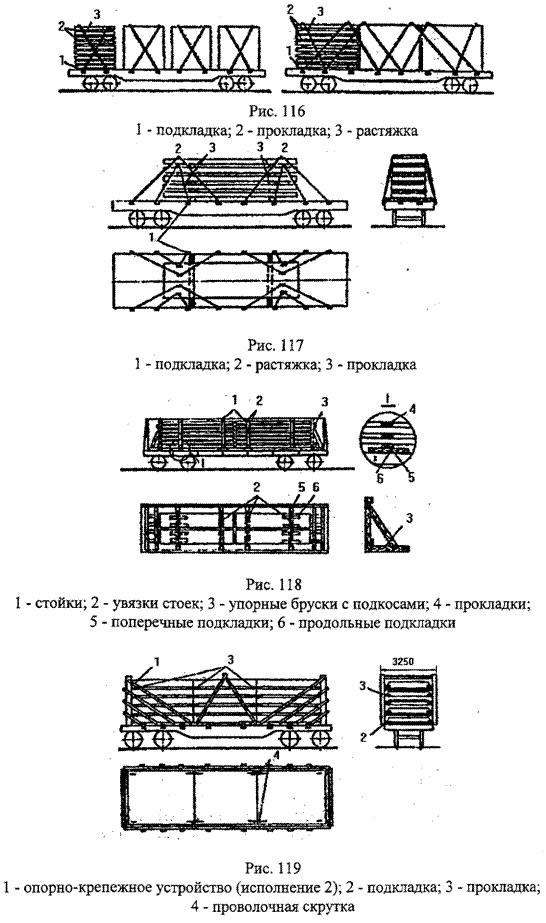

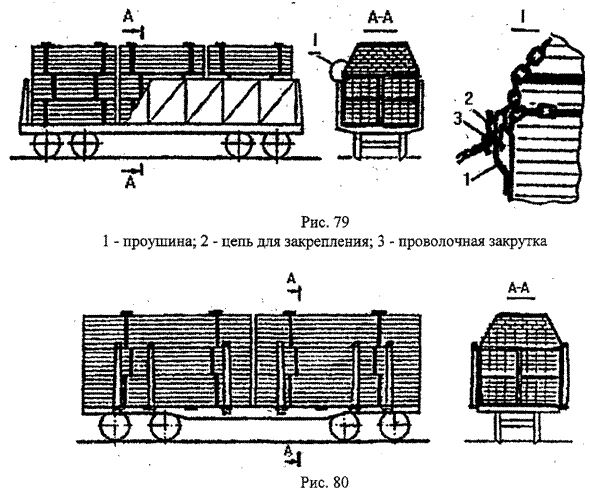

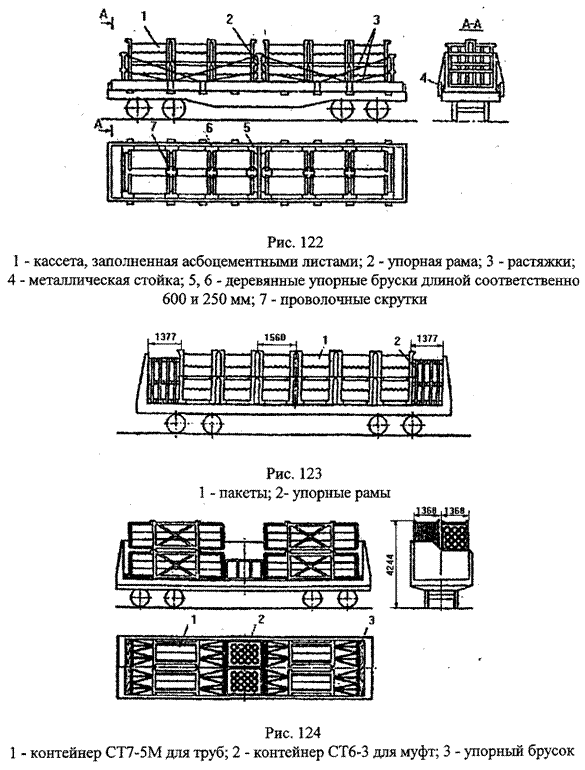

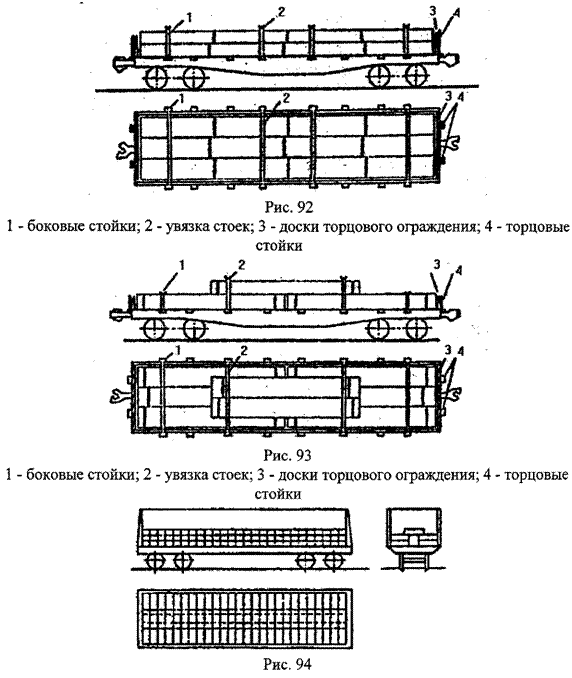

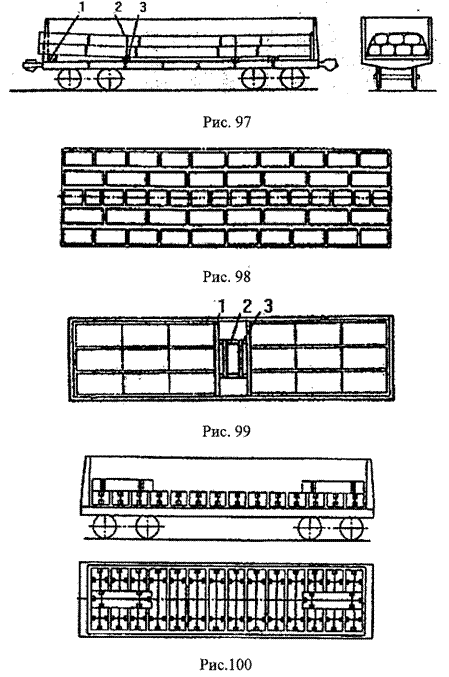

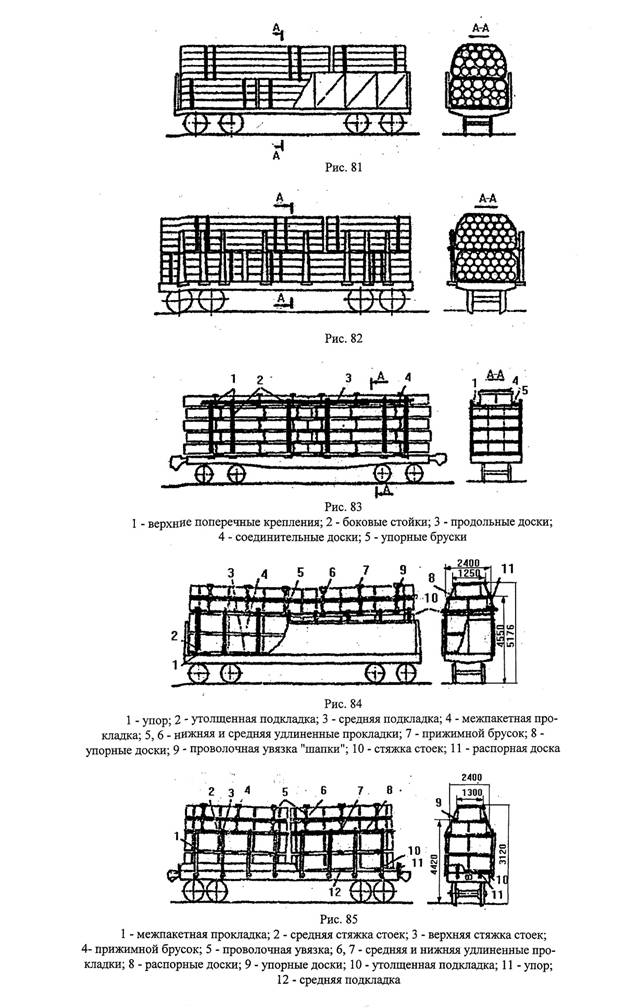

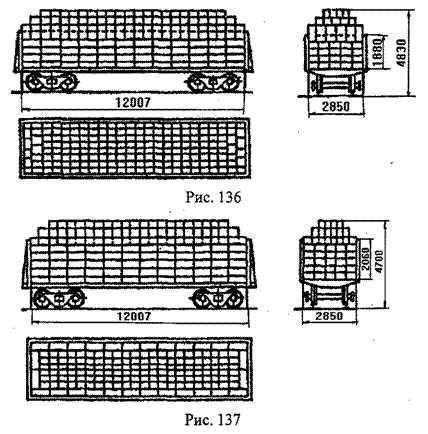

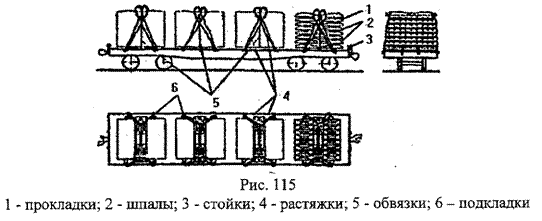

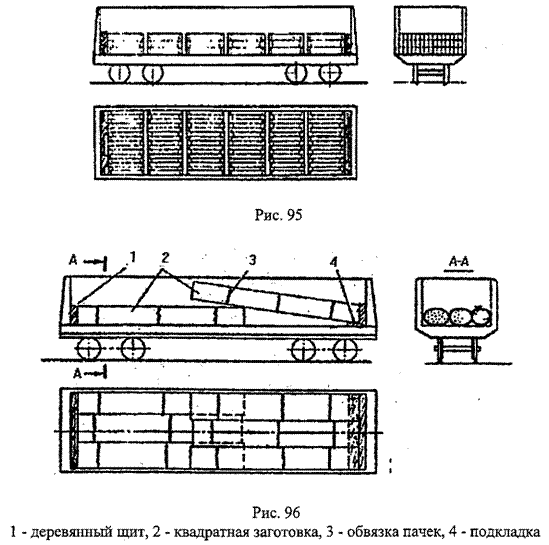

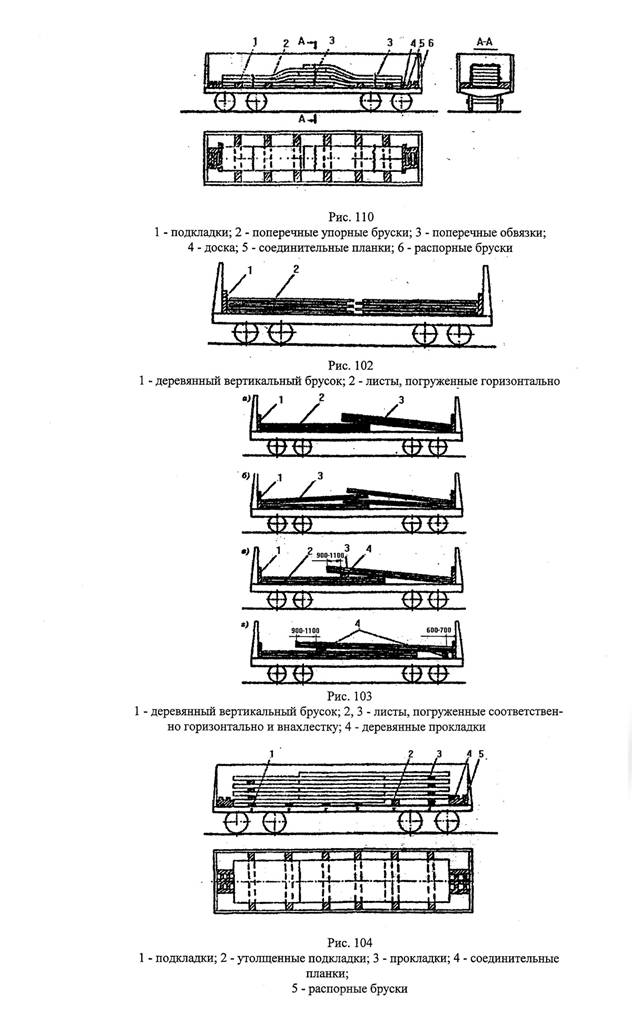

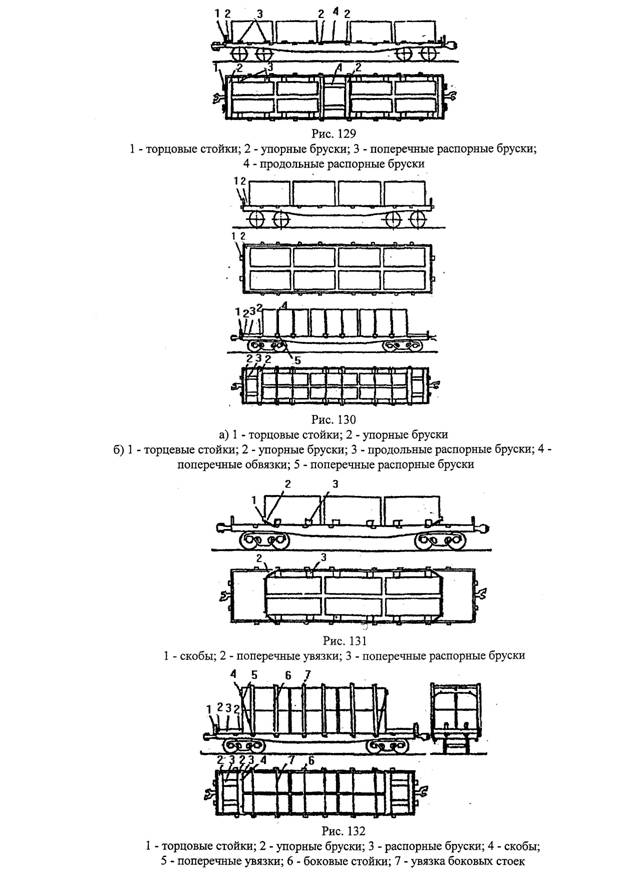

342. Способы размещения и крепления грузов на открытом подвижном железнодорожном составе приведены в приложении № 22 к настоящим Правилам, технологическая карта на выгрузку пиломатериалов из полувагона приведена в приложении № 23 к настоящим Правилам.
559. В зависимости от климатического района расположения, согласно приложению № 26* к настоящим Правилам, и величины торговой площади магазина разгрузочные платформы должны размещаться под навесом, в неотапливаемых или отапливаемых помещениях. Навесы должны полностью перекрывать разгрузочную платформу и на 1 м кузов автомобиля.

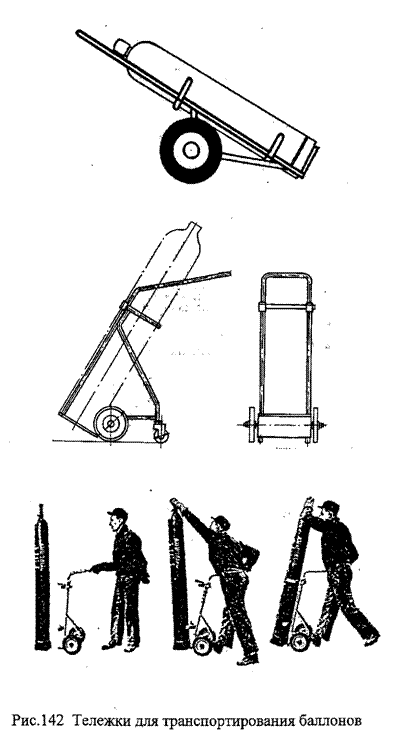

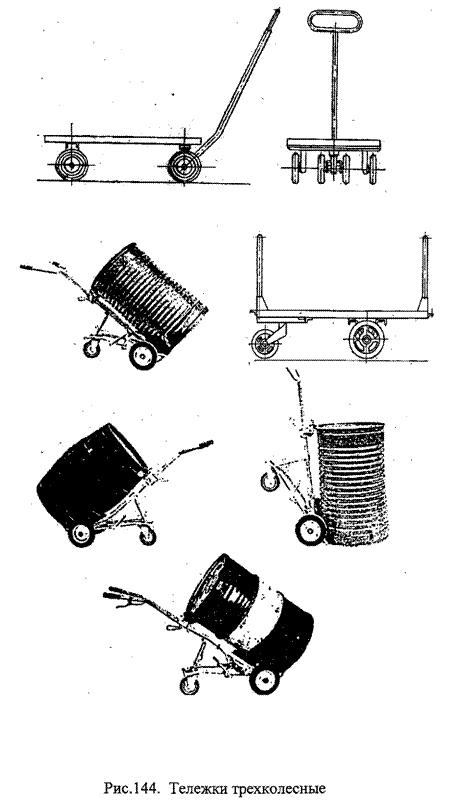

641. Баллоны со сжиженным газом должны иметь отличительную окраску и надписи согласно приложению № 27* к настоящим Правилам. Транспортировать их следует на подрессоренных транспортных средствах в горизонтальном положении с укладкой поперек кузова на специальные ложементы колпачками в одну сторону.
ПРИЛОЖЕНИЕ № 1
к
Правилам безопасности работ для грузчиков при погрузочно-разгрузочных работах

Таблица 1

КЛАССЫ ОПАСНОСТИ ГРУЗОВ

КлассПодклассНаименование подкласса
1Взрывчатые материалы (ВМ)
1.1.
1.2.
1.3.
1.4.
1.5.

Взрывчатые материалы с опасностью взрыва массой
Взрывчатые материалы, не взрывающиеся массой
Взрывчатые материалы пожароопасные, не взрывающиеся массой
Взрывчатые материалы, не представляющие значительной опасности
Очень нечувствительные взрывчатые материалы

2Газы сжатые, сжиженные и растворенные под давлением
2.1.
2.2.
2.3.
2.4.

Невоспламеняющиеся неядовитые газы
Ядовитые газы
Воспламеняющиеся (горючие) газы
Ядовитые и воспламеняющиеся газы

3Легковоспламеняющиеся жидкости (ЛВЖ)
3.1.
3.2.
3.3.

Легковоспламеняющиеся жидкости с температурой воспламенения менее 18° С в закрытом тигле
Легковоспламеняющиеся жидкости с температурой воспламенения не менее 18° С, но менее 23° С в закрытом тигле
Легковоспламеняющиеся жидкости с температурой воспламенения не менее 23° С, но не более 61° С в закрытом тигле

4Легковоспламеняющиеся твердые вещества (ЛВТ)
4.1.
4.2.
4.3.

Легковоспламеняющиеся твердые вещества
Самовозгорающиеся вещества
Вещества, выделяющие воспламеняющиеся газы при взаимодействии с водой

5Окисляющие вещества (ОК) и органические пероксиды (ОП)
5.1.
5.2.

Окисляющие вещества
Органические пероксиды

6Ядовитые вещества (ЯВ) и инфекционные вещества (ИВ)
6.1.
6.2.

Ядовитые вещества
Инфекционные вещества

7Радиоактивные материалы (РМ)
7.1.

Радиоактивные материалы на подклассы не разделены

8Едкие или коррозионные вещества
8.1.
8.2.
8.3.
Едкие и (или) коррозионные вещества, обладающие кислотными свойствами
Едкие и (или) коррозионные вещества, обладающие основными свойствами
Разные едкие и коррозионные вещества

9

Прочие опасные вещества

9.1.
9.2.
Газы, не отнесенные к классам 1 — 8
Газы, обладающие видами опасности, проявление которых представляет опасность при их транспортировке навалом водным транспортом

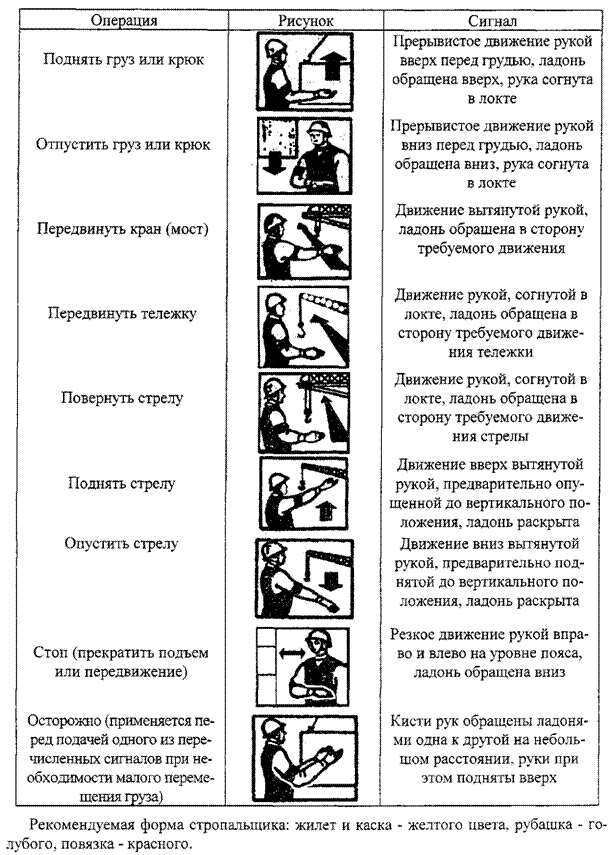

ПРИЛОЖЕНИЕ № 2
к
Правилам безопасности работ для грузчиков при погрузочно-разгрузочных работах

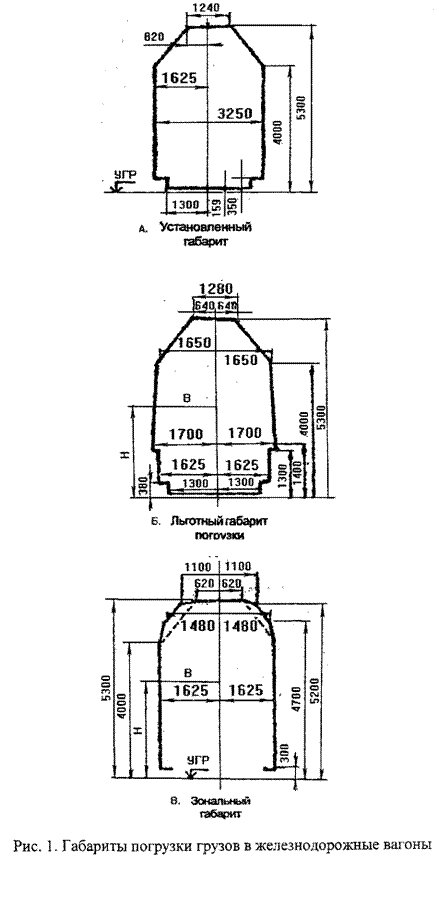

ПРИЛОЖЕНИЕ № 3
к
Правилам безопасности работ для грузчиков при погрузочно-разгрузочных работах
ПРИЛОЖЕНИЕ № 4
к
Правилам безопасности работ для грузчиков при погрузочно-разгрузочных работах
ПРИЛОЖЕНИЕ № 5
к
Правилам безопасности работ для грузчиков при погрузочно-разгрузочных работах
Рекомендуемое

Наряд-допуск № ____________

на право выхода на крановые пути и проходные галереи мостовых и передвижных консольных кранов для производства ремонтных и других работ

1. Выдан « _____ » ___________________ 20 ___ г. в ______ час. ______________ мин.
2. Ответственному исполнителю работ _____________________________________

(фамилия, инициалы)

поручается с бригадой в составе ____________________________ человек произвести
следующие работы _______________________________________________________
________________________________________________________________________
3. Место работы (цех, пролет) ______________________________________________
4. Для обеспечения техники безопасности при подготовке и выполнении работ Вам
предлагается выполнить следующие меры:
а) по предупреждению поражения электрическим током _______________________
________________________________________________________________________
б) по предупреждению падения с высоты ____________________________________
________________________________________________________________________
в) по предупреждению травмирования действующими кранами _________________
________________________________________________________________________
г) по предупреждению выхода на крановые пути действующих кранов и кранов
смежного пролета ________________________________________________________
д) предупреждены с записью в вахтенном журнале крановщики всех смен пролета (цеха) кранов и крановщики смежных пролетов кранов ______________________________
________________________________________________________________________

Состав бригады

Состав бригады
(фамилия, имя, отчество, профессия)

Подпись членов бригады после ознакомления условиями работы и мерами безопасности

__________________________________
(подпись начальника цеха или прораба, в подчинении которого находятся работники,
производившие ремонт)
6. Работы начать в _____ час _____ мин.

«____» ________________ 20 ____ г.

7. Наряд-допуск выдал _____________________________________________________

(подпись начальника цеха или его заместителя по оборудованию)

8. С условиями работы ознакомлен и наряд-допуск получил ответственный
исполнитель __________________________

(подпись)

ПРИЛОЖЕНИЕ № 6
к
Правилам безопасности работ для грузчиков при погрузочно-разгрузочных работах
Рекомендуемое

Наряд-допуск № _____________

на производство работ краном вблизи воздушной линии электропередачи

_________________________________

(наименование организации)

Наряд выдается на производство работ на расстоянии менее 30 м от крайнего провода
линии электропередач напряжением до и выше 1000В.
1. Крановщику ____________________________________________________________

(фамилия, имя, отчество (тип крана, регистрационный номер).

2. Выделенного для работы _________________________________________________

(организация, выделившая кран)

3. На участке ______________________________________________________________

(организация, которой выделен кран, место производства работ, строительная площадка, склад, цех)

4. Напряжение линии электропередачи _______________________________________
5. Условия работы _________________________________________________________

(необходимость снятия напряжения линии электропередачи,

_________________________________________________________________________

наименьшее допустимое при работе крана расстояние по горизонтали от крайнего провода до ближайших частей крана,

_________________________________________________________________________

способ перемещения груза и другие меры безопасности)

6. Условия передвижения крана _____________________________________________
(положения стрелы и другие меры безопасности)
7. Начало работы ______ час. ______ мин. «_____» ______________ 20 ____ г.
8. Окончание работы ______ час. ______ мин. «_____» ____________ 20 ____ г.
9. Ответственный за безопасное перемещение грузов кранами.
_________________________________________________________________________

(должность, фамилия, имя, отчество, дата и номер приказа о назначении)

10. Стропальщик __________________________________________________________

(фамилия, имя, отчество, (номер удостоверения, дата последней проверки знаний),

11. Разрешение на работу крана в охранной зоне _______________________________

(организация, выдавшая разрешение, номер и дата разрешения)

12. Наряд выдал главный инженер (энергетик) _________________________________

(организация, подпись)

13. Необходимые меры безопасности, указанные в п. 5, выполнены ________________
Лицо, ответственное за безопасное производство работ _________________________

(подпись)

«_____» _________________ 20 _____ г.
14. Инструктаж получил крановщик __________________________________________

(подпись)

«_____» _________________ 20 _____ г.
2. Пункт 11 заполняется в случае работы крана в охранной зоне линии электропередачи.
ПРИЛОЖЕНИЕ № 7
к
Правилам безопасности работ для грузчиков при погрузочно-разгрузочных работах
Рекомендуемое

АКТ

сдачи-приемки кранового рельсового пути
в эксплуатацию

_________________________________________________________________________

(организация)

«_____» __________________ 20 ____ г.
Адрес объекта _____________________________________________________________
Тип, заводской и регистрационный номера крана _______________________________

Рельсовый путь

Длина пути _______________________________________________________________
Наличие проектной документации ___________________________________________
(разработчик проекта)
Соответствие конструкции рельсового пути проектной документации _____________
_________________________________________________________________________

(наличие акта сдачи-приемки земляного полотна под устройство верхнего строения пути)

Произведена обкатка пути проходами крана:
без груза __________________________________________________________________
с максимальным рабочим грузом _____________________________________________
Результаты измерений:
размер колеи, мм ____________________ прямолинейность, мм ___________________
продольный уклон ___________________ поперечный уклон _____________________
упругая посадка, мм ___________________________________
Наличие и исправность включающих линеек ___________________________________
Наличие и исправность тупиковых упоров _____________________________________

Заземление пути

Конструкция заземления ____________________________________________________
Место расположения и длина заземления ______________________________________
Наименование, тип и номер прибора для измерения сопротивления заземления _____
Место измерения __________________________________________________________
Погода в течение последних трех дней и в день производства измерений ___________
Сопротивление измерения, Ом ______________________________________________
Заземление пути:
удовлетворяет нормам ______________________________________________________
не удовлетворяет нормам ____________________________________________________
Заземление рельсового пути выполнил ________________________________________

(организация, должность, фамилия, подпись)

Измерение сопротивления заземления выполнил ________________________________

(организация, должность, фамилия, подпись)

Работы по устройству кранового пути выполнил и сдал
__________________________________________________________________________

(организация, должность, фамилия, подпись)

Крановый путь принял в эксплуатацию
__________________________________________________________________________

(организация, должность, фамилия, подпись)

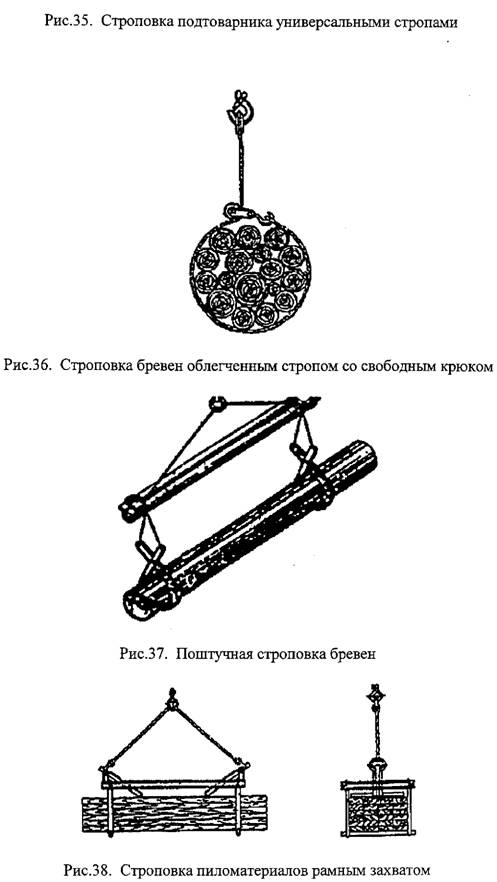

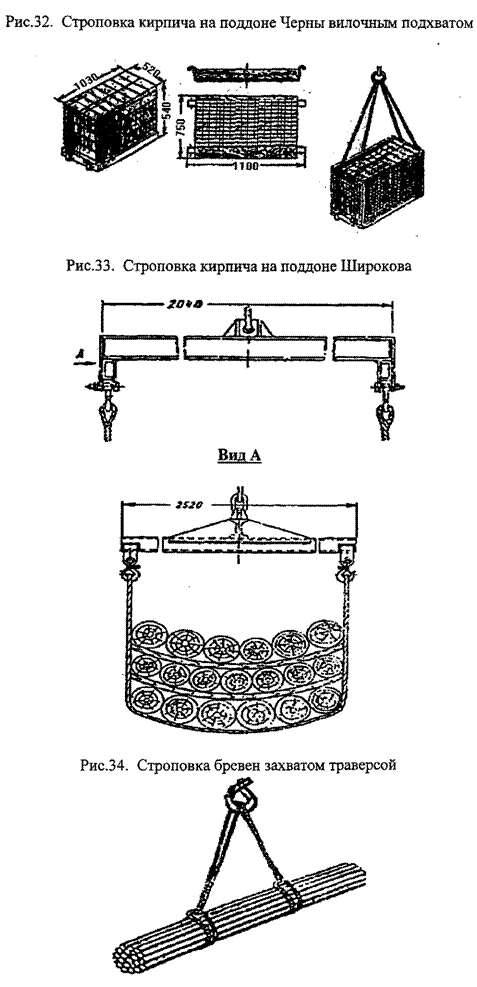

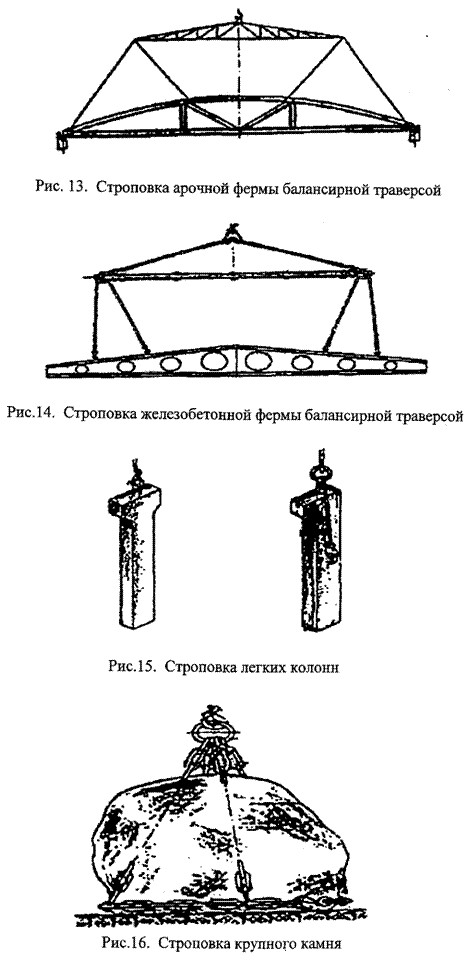

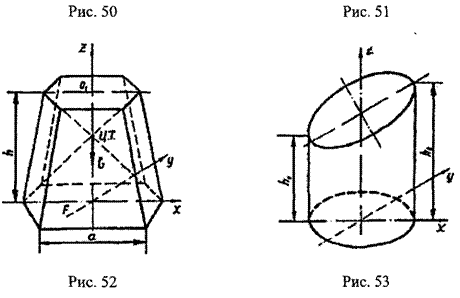

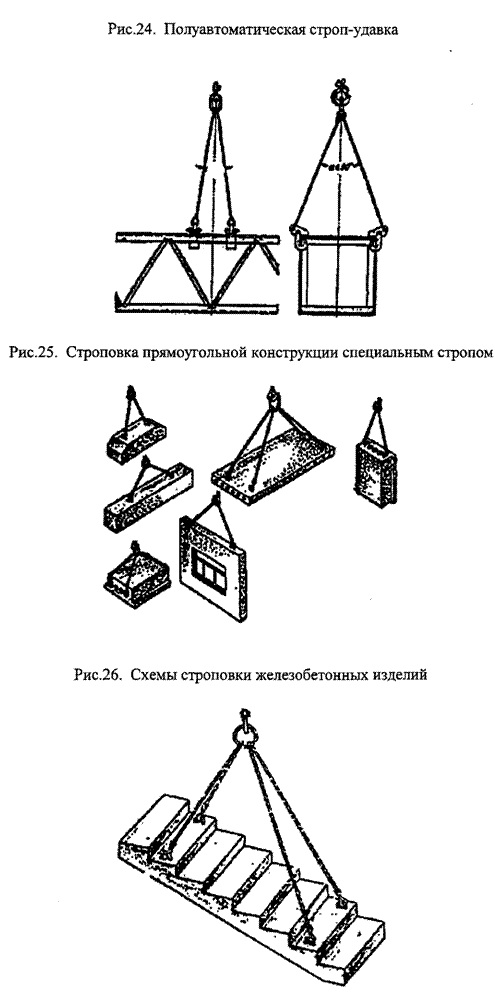

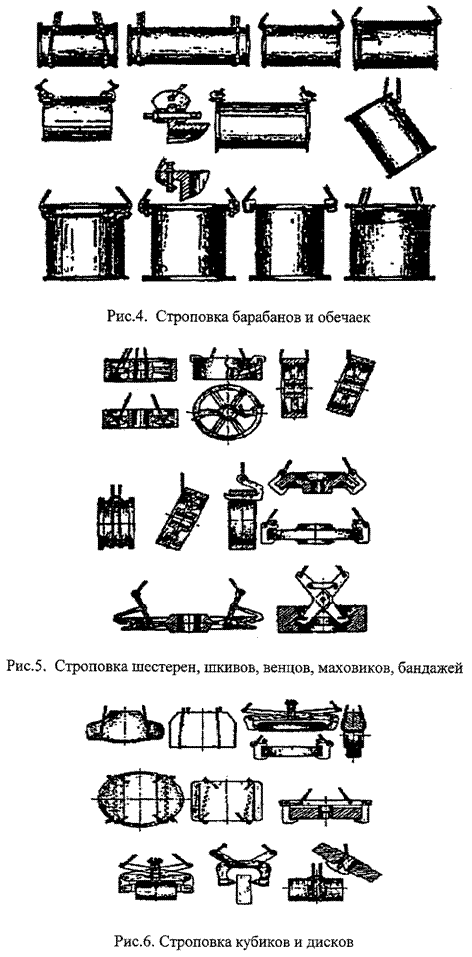

ПРИЛОЖЕНИЕ № 8
к
Правилам безопасности работ для грузчиков при погрузочно-разгрузочных работах

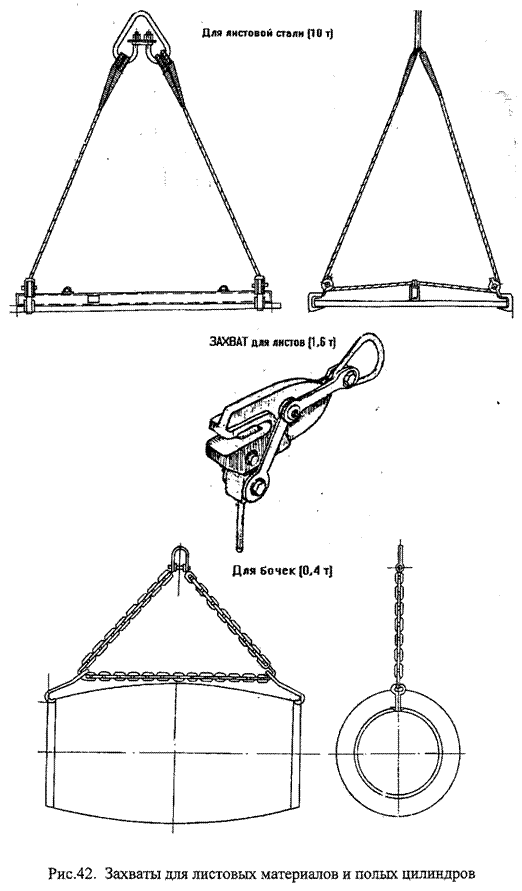

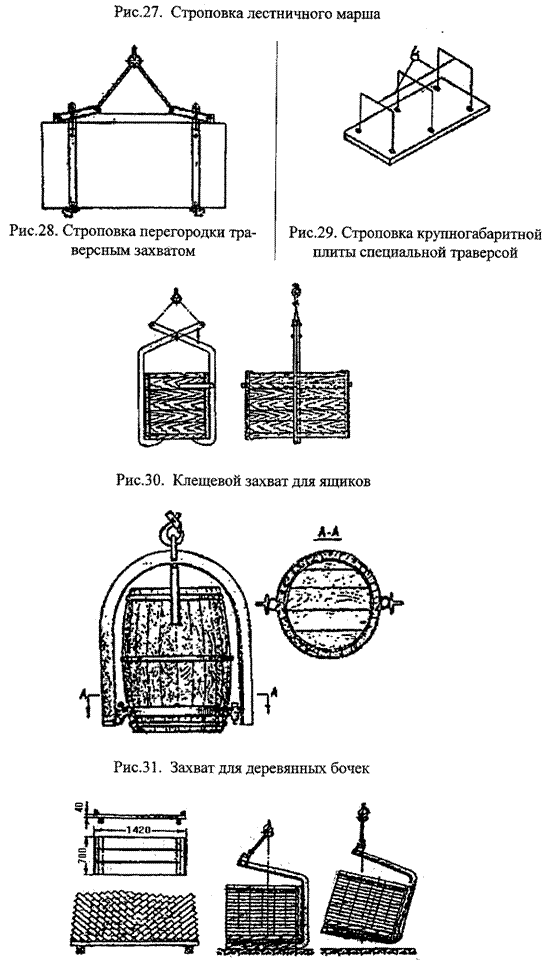

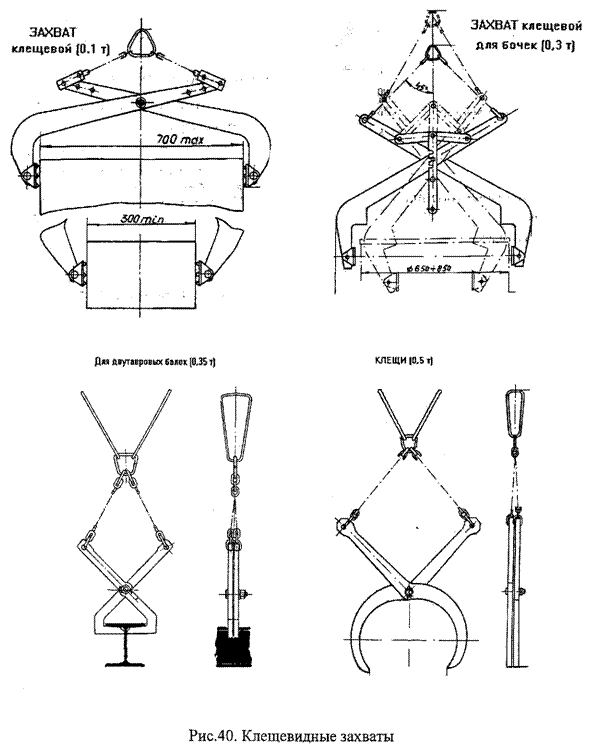

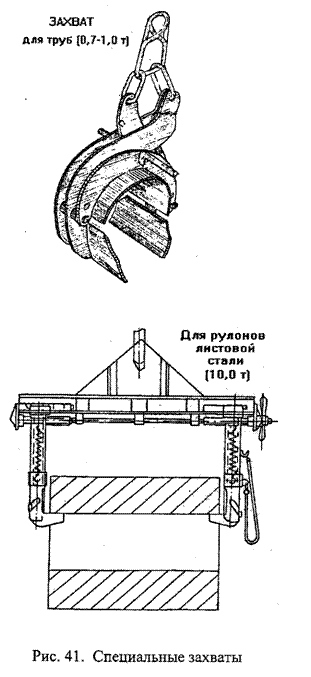

ПРИЛОЖЕНИЕ № 9
к
Правилам безопасности работ для грузчиков при погрузочно-разгрузочных работах
ПРИЛОЖЕНИЕ № 10
к
Правилам безопасности работ для грузчиков при погрузочно-разгрузочных работах

Таблица 2

КАНАТЫ СТАЛЬНЫЕ

Применяются для изготовления грузовых стропов в соответствии с ГОСТ 3079-69, ГОСТ 7668-69 и ГОСТ 7679-69.

Канат двойной свивки типа ТПК-О
конструкции 63 х 7 (1 + 6 + 15 + 15) + 1 о. с.
(ГОСТ 3079-69)

Канат двойной свивки типа ЛК-РО
конструкции 6 х 36 (1 + 7 + 7 / 7 + 14) + 1 о. с.
(ГОСТ 7668-69)

Канат двойной свивки типа ТЛК-О
конструкции 6x31 (1+6+12+12)+1 о.с.
(ГОСТ 7679-69)

диаметр, мммаркировочная
группапо
временному
сопротивлению
разрыву,
160 кг/мм2
масса
1000 м
смазанного
каната, кг
диаметр, мм

маркировочная
группа по
временному
сопротивлению
разрыву,
160 кг/мм2

масса
1000 м
смазанного
каната, кг
диаметр, мммаркировочная
группа по
временному
сопротивлению
разрыву,
160кг/мм2
масса
1000 м
смазанного
каната, кг
канатапроволокирасчетное
разрывное
усилие, кг
канатапроволокирасчетное
разрывное
усилие, кг
канатапроволокирасчетное
разрывное
усилие, кг
13,50,79050662,56,30,38155,58,00,34225,0
15,50,811600851,56,70,40176,08,90,383910277,0
17,00,9145001065,08,10,50253,510,00,454740335,6
19,51,0184001350,09,70,605090283,511,50,506260443,0
21,51,1227501670,011,50,706815513,012,50,557400524,0
23,01,2267501961,013,50,809255696,513,50,609275656,5
25,01,3306502245,015,00,9011450865,015,00,6511350804,0
29,01,5412003015,016,51,00138001040,016,00,7012850911,0
33,01,7533003905,018,01,10165001245,017,50,75153001085
35,01,8605504435,020,01,20202001520,021,00,90218501546
43,02,2911506675,022,01,30242501830,022,50,95249501746
47,02,41070007845,025,01,60331002495,026,01,10331502350
50,02,61240009110,029,01,80426503215,028,51,20410502910
56,02,915450011350,031,01,90485003655,032,51,40515003645
36,52,20660004965,035,01,50612504335

39,5

2,40808006080,040,01,70794005620
46,52,80111000837045,01,90999507075
50,530131500991050,52,101275009035
58,53,601720001300057,52,4016400011650
63,03,8020950015800

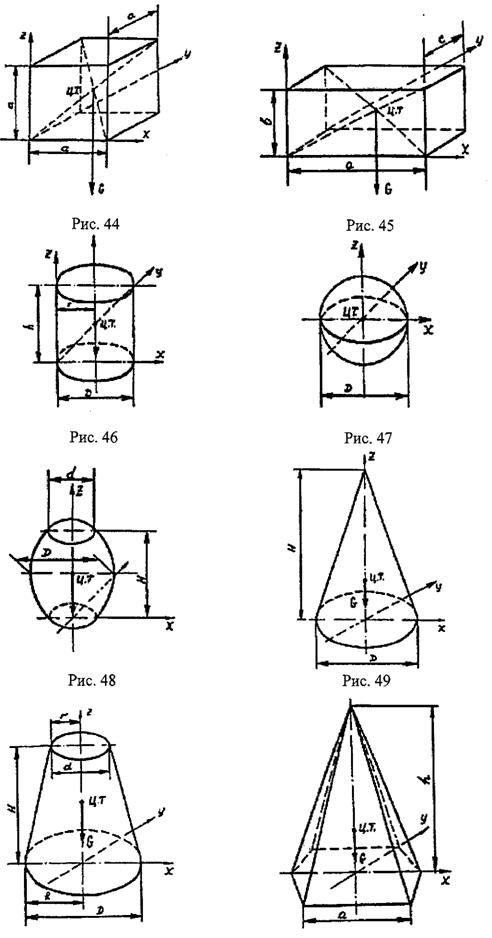

ПРИЛОЖЕНИЕ № 11
к
Правилам безопасности работ для грузчиков при погрузочно-разгрузочных работах
ПРИЛОЖЕНИЕ № 12
к
Правилам безопасности работ для грузчиков при погрузочно-разгрузочных работах

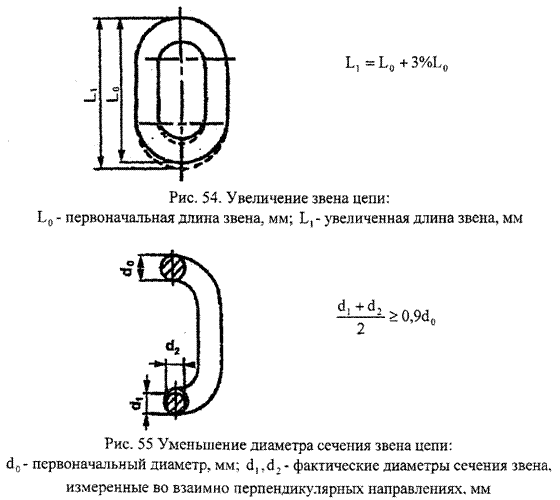

Цепной строп подлежит браковке при удлинении звена цепи более 3% от первоначального размера (рис. 49) и при уменьшении диаметра сечения звена цепи вследствие износа более 10% (рис. 50).
ПРИЛОЖЕНИЕ № 13
к
Правилам безопасности работ для грузчиков при погрузочно-разгрузочных работах

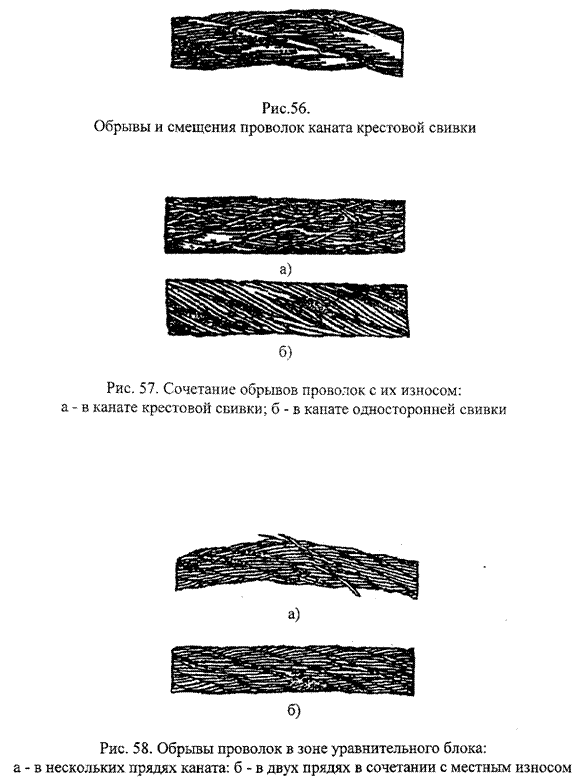

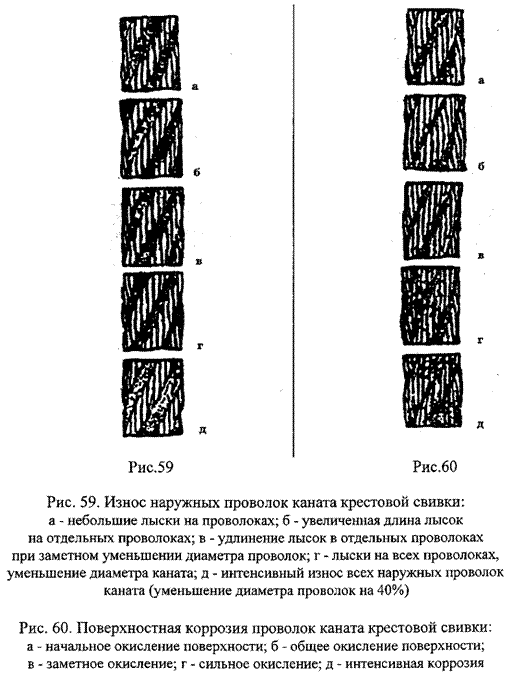

а) характер и число обрывов проволок (рис. 56 — 58), в том числе наличие обрывов проволок у концевых заделок, наличие мест сосредоточения обрывов проволок, интенсивность возрастания числа обрывов проволок;

Таблица 6

Число обрывов проволок, при наличии которых канаты двойной свивки, работающие со стальными и чугунными блоками, бракуются

Число
несущих
проволок в
наружных
прядях
Конструкции
канатов по ИСО и
государственным
стандартам
Тип
свивки
ГОСТ на
канат
Группа классификации (режима) механизма
М1, М2, М3 и М4М5, М6, М7 и М8
крестовая
свивка
односторонняя
свивка
крестовая
свивка
односторонняя
свивка
на участке длиной
6d30d6d30d6d30d6d30d
1

2

3456789101112
n<50


6x7(6/1)

2


4


1


2


4


8


2


4


6х7(1+6)+1х7(1+6)

ЛК-О3066-80

6х7(1+6)+1 о.с.

ЛК-О3069-80

8х6(0+6)+9 о.с.

ЛК-О3097-80
51<n<75

6x19(9/9/1)*

36

236
12
3

6

6х19(1+9+9)+1о.с.

ЛК-О3077-80

6x19(1+9+9)+7x7(1+6)*

ЛК-О3081-80
76<n<100

18х7(1+6)+1 о.с.

ЛК-О7681-80482481648
101<n<120





8x19(9/9/1)*

510251019510

6x19(12/6/1)

ЛК-О3066-80

6xl9(12/6+6F/l)

ЛК-О3069-80

6x25FS(12/12/l)*

ЛК-О3097-80

6x19(1+6+6/6)+7x7(1+6)

ЛК-Р14954-80

6x19(1+6+6/6)+1 о.с.

ЛК-Р2688-80

6x25(1+6;
6+12)+1 о.с.

ЛК-37665-80

6x25(1+6;
6+12)+7х7(1+6)

ЛК-3 7667-80
121<n<140

8x16(0+5+11)+9 о.с.

ТК3097-80611361122611
141<n<160

8xl9(12/6+6F/l)

6
13
361326
6
13

8x19(1+6+6/6)+1 о.с.

ЛК-Р7670-80

161<n<180

6x36(14/7+7/7/1)*

714471429714

6x30(0+15+15)+7 о.с.

ЛК-О3083-80

6x36(1+7+7/7+14)+1 о.с*

ЛК-РО7668-80

6x36(1+7+7/7+14)+7x7(1+6)*

ЛК-РО7669-80
181<n<200

6x31(1+6+6/6+12)+1 о.с.

8

16

4816
32
8

16

6x31(1+6+6/6+12)+7x7(1+6)

6x37(1+6+15+15)+1 о.с.

ТЛК-О3079-80
201<n<220

6x41(16/8+8/8/1)*

918491838918
21<n<240

6x37(18/12/6/1)









18x19(1+6+6/6)+1 о.с.

ЛК-Р3088-80
241<n<260102151021421021
261<n<280112261122451122
281<n<300122461224481224
300<n0,04n0,08n0,02n0,04n0,08n0,16n0,04n0,08n

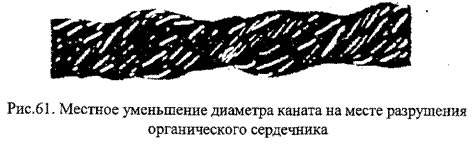

3. При уменьшении диаметра каната в результате поверхностного износа (рис. 59) или коррозии (рис. 60) на 7% и более по сравнению с номинальным диаметром канат подлежит браковке даже при отсутствии видимых обрывов проволок.
При меньшем, чем указано в табл. 6, числе обрывов проволок, а также при наличии поверхностного износа проволок без их обрыва канат может быть допущен к работе при условии тщательного наблюдения за его состоянием при периодических осмотрах с записью результатов в журнал осмотров и смены каната по достижении степени износа, указанной в табл. 7.

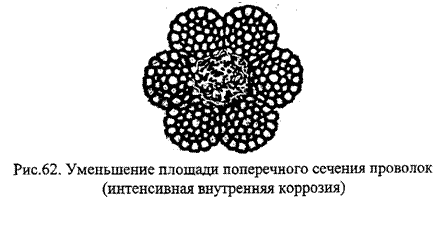

4. Для оценки состояния внутренних проволок, т. е. для контроля потери металлической части поперечного сечения каната (потери внутреннего сечения), вызванных обрывами, механическим износом и коррозией проволок внутренних слоев прядей (рис. 62), канат необходимо подвергать дефектоскопии по всей его длине. При регистрации с помощью дефектоскопа потери сечения металла проволок, достигшей 17,5% и более, канат бракуется.

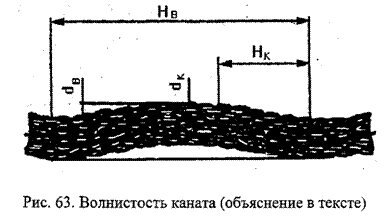

6. Волнистость каната характеризуется шагом и направлением ее спирали (63). При совпадении направлений спирали волнистости и свивки каната и равенстве шагов спирали волнистости Нв и свивки каната Нк канат бракуется при dв > 1,08dк, где dв — диаметр спирали волнистости, dк — номинальный диаметр каната.

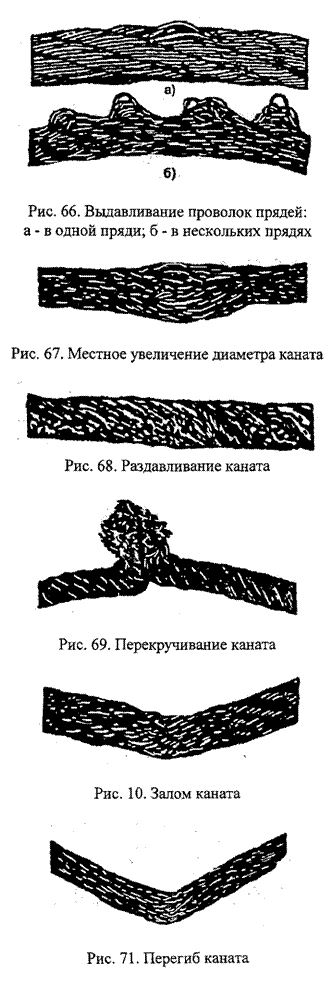

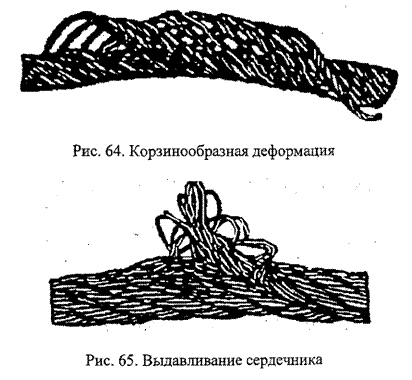

7. Канаты не должны допускаться к дальнейшей работе при обнаружении: корзинообразной деформации (рис. 64); выдавливания сердечника (рис. 65); выдавливания или расслоения прядей (рис. 66); местного увеличения диаметра каната (рис. 67); местного уменьшения диаметра каната (рис. 61); раздавленных участков (рис. 68); перекручиваний (рис. 69); заломов (рис. 70); перегибов (рис. 71); повреждений в результате температурных воздействий или электрического дугового разряда.
ПРИЛОЖЕНИЕ № 14
к
Правилам безопасности работ для грузчиков при погрузочно-разгрузочных работах
Рекомендуемое
ПРИЛОЖЕНИЕ № 15
к
Правилам безопасности работ для грузчиков при погрузочно-разгрузочных работах
ПРИЛОЖЕНИЕ № 16
к
Правилам безопасности работ для грузчиков при погрузочно-разгрузочных работах
ПРИЛОЖЕНИЕ № 17
к
Правилам безопасности работ для грузчиков при погрузочно-разгрузочных работах

Элементы грузоподъемных машин бракуются при наличии следующих дефектов:

Таблица 11

1. Ходовые колеса
кранов и тележек
1.1. Трещины любых размеров;
1.2. Выработка реборды до 50% первоначальной толщины;
1.3. Выработка поверхности качения уменьшением первоначального диаметра колеса на 2%;
1.4. Разность диаметров колес, связанных между собой кинематически более 0,5% (для механизмов с центральным приводом).
2. Блоки2.1. Износ ручья более 40% первоначального его радиуса.
3. Барабаны3.1. Трещины любых размеров;
3.2. Износ ручья барабана по профилю более 2 мм.
4. Крюки4.1. Трещины и надрывы на поверхности;
4.2. Износ зева более 10% первоначальной высоты вертикального сечения крюка.
5. Шкивы тормозные5.1. Трещины и обломы, выходящие на рабочие и посадочные поверхности;
5.2. Износ рабочей поверхности обода более 25% первоначальной толщины.
6. Накладки тормозные6.1. Трещины и обломы, подходящие к отверстиям под заклепки;
6.2. Износ тормозной накладки по толщине до появления головок заклепок или более 50% первоначальной толщины.
ПРИЛОЖЕНИЕ № 18
к
Правилам безопасности работ для грузчиков при погрузочно-разгрузочных работах
ПРИЛОЖЕНИЕ № 19
к
Правилам безопасности работ для грузчиков при погрузочно-разгрузочных работах
ПРИЛОЖЕНИЕ № 20
к
Правилам безопасности работ для грузчиков при погрузочно-разгрузочных работах

Таблица 14


п/п

Нормируемое расстояние

Допустимые
значения,
не менее, мм

грузоподъемных машин (ГПМ), передвигающихся по надземным рельсовым путям

1.От верхней точки ГПМ до потолка здания, нижнего пояса стропильных ферм или предметов, прикрепленных к ним, а также до нижней точки другой ГПМ, работающей ярусом выше100
2.От настила площадок и галерей опорного клапана, за исключением настила концевых балок и тележек, до сплошного перекрытия или подшивки крыши, до нижнего пояса стропильных ферм и предметов, прикрепленных к ним, а также до нижней точки крана, работающего ярусом выше1800
3.От выступающих частей торцов крана до колонн и стен здания, перил проходных галерей60
4.От нижней габаритной точки грузоподъемной машины (не считая грузозахватного органа) до пола цеха или площадок, на которых во время работы крана могут находиться люди (за исключением площадок, предназначенных для ремонта крана)2000
5.Между нижней габаритной тачкой кабины грузоподъемной машины и полом цеха2000*
6.От нижних выступающих частей грузоподъемной машины (не считая грузозахватного органа) до расположенного в зоне ее действия оборудования400
7.От пола посадочной площадки для входа в кабину управления крана или грузовой электрической тележки до нижних частей перекрытия или выступающих частей конструкций здания1800
8.От выступающих частей кабины управления или кабины для обслуживания троллеев до стены, оборудования, трубопроводов, выступающих частей здания, колонн, крыш подсобных помещений и других предметов, относительно которых кабина перемещается
Для кранов, передвигающихся по наземным рельсовым путям
400
9.От выступающих частей кранов (по горизонтали) до строений, штабелей грузов и других предметов, расположенных на высоте от уровня земли или рабочих площадок, м:
до 2
свыше 2


700
400
10.От консоли противовеса или от противовеса, расположенного под консолью башенного крана (по вертикали), до площадок, на которых могут находиться люди2000
11.Между поворотной частью крана при любом его положении и строениями, штабелями грузов и другими предметами1000
12.Между подъемной выдвижной частью крана в любом ее положении, а также между грузом и вертикальной плоскостью, образуемой проекцией на землю ближайшего провода воздушной линии электропередачи, находящейся под напряжением 42 В и более30000**
13.Между стрелой крана и неотключенными контактными проводами городского транспорта при установке ограничителя (упора), не позволяющего уменьшить указанное расстояние при подъеме стрелы1000
ПРИЛОЖЕНИЕ № 21
к
Правилам безопасности работ для грузчиков при погрузочно-разгрузочных работах

Таблица 16


п/п

Материалы, изделия,
оборудование

Способ укладки

Предельная
высота штабеля
(стеллажа)

Указания по укладке

1.

Трубы диаметром до 300 мм

В штабель3,0 м

На подкладках и прокладках с концевыми упорами

более 300 мм

В штабель

3,0 мВ седло без прокладок; нижний ряд должен быть уложен на подкладки, укреплен инвентарными
металлическими башмаками, концевыми упорами, надежно закрепленными на подкладках
2.Мелкосортный металлВ стеллажах1,5 м
3.Кирпич в пакетах и на поддонахВ штабель2 яруса
в контейнерахВ штабель1 ярус
без контейнеровВ штабель1,7 м
4.Фундаментные блоки,
блоки стен подвалов
В штабель2,6 мНа подкладках и прокладках
5.Стеновые блокиВ штабель2 ярусаНа подкладках и прокладках
6.Плиты перекрытийВ штабель2,5 мНа подкладках и прокладках
7.Ригели и колонныВ штабель2,0 мНа подкладках и прокладках
8.Блоки мусоропроводовВ штабель2,5 мНа подкладках и прокладках
9.Панели:На подкладках и прокладках
стеновыеВ кассеты
или пирамиды
На подкладках и прокладках
перегородочныеВ кассеты
вертикально
На подкладках и прокладках
10.Плиточные материалы (асбоцементные
плитки, листы асбоцементные или
плиты асбоцементные плоские)
В стопы1,0 мНа подкладках
11.Плиты асбоцементные полыеВ штабель15 рядовНа подкладках
12.Черепица цементно-песчаная и глинянаяВ штабель
на ребро
1,0 мС прокладками
13.ПиломатериалыВ штабельПрислонять (опирать)
а) рядовая укладка0,5 ширины
штабеля
материалы к элементам зданий,
сооружений,
б) укладка в клеткиодна ширина
штабеля
ограждений запрещается

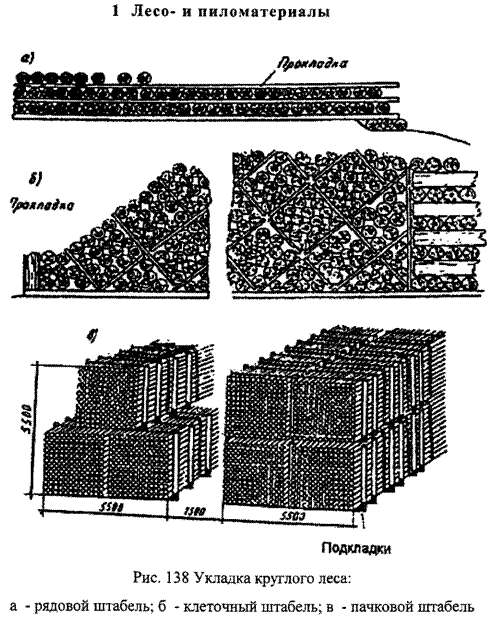

14.Круглый лесв штабель1,5 мС прокладками между рядами и установкой упоров против раскатывания. Ширина штабеля менее его высоты не допускается
15.Санитарно-технические вентиляционные блокив штабель2,5 мНа подкладках и прокладках
16.Нагревательные приборы (радиаторы и т. п.) в виде отдельных секций или в собранном видев штабель1,0 м
17.Крупногабаритное и тяжеловесное оборудование и его частиВ ряды1 рядНа подкладках
18.Стекло в ящикахВертикально в один ряд1 рядНа подкладках
19.Рулонный материал (рубероид, толь, линолеум и т. п.)Вертикально в один ряд1 рядНа подкладках
20.Теплоизоляционные материалыВ штабель1,2 мС хранением в закрытом сухом помещении
21.БитумВплотную тару, исключающую его растекание или в специальные ямы с устройством ограждения
22.Прокат (листовая сталь, швеллеры, двутавровые балки, сортовая сталь)В штабель с прокладками и подкладками1-1,2 м если нет упоровстолбиковПроходы между штабелями не менее 1 м.
При применении стоек стеллажей.2 мШирина главного прохода не менее 2 м
Высота штабелей из толстых листов, укладываемых электромагнитными кранами1,5 мРасстояние от штабелей до крайних выступающих частей ж.д. состава не менее 1 м
23.Сортовой и фасонный прокатВ штабель, елочные и стоечные стеллажи4,5 мПри применении крана штабелера
24.Мелкий профильСпециальные скобыШириной 1 м, высотой 0,5 мМеталл в скобах хранится в штабелях
25.Листовой металл, упакованный в пачкиВ штабель на специальных металлических подставках4,0 мНа деревянных брусках и укреплен
26.Широкополосная стальНа специальных металлических подставках2,0 мВ рулонах, с установкой рулонов на ребро, с обвязкой
27.Стальная лента цветных металлов в кругах массой до 60 кгВ штабель4,0 мВ горизонтальном положении в 2 яруса не более
28.Материал в бунтах* массой до 60 кгНа стеллажах в подвешенном состоянии5,5 мС обвязкой бунтов
29.Материал в бунтах массой более 60 кгВ штабель с укладкой бунтов на реброОсь бунтов должна быть наклонена на 15 — 20° к горизонтальной плоскости, и штабель должен иметь вертикальную опору с одной стороны по торцу бунтов
30.Слитки и блюмы сечением 160 x 160 мм и болееНа полу в штабелях или поштучно4,0 мПри автоматизированном захвате груза подъемными средствами

31.

Поковки массой до 500 кгВ специальной таре, устанавливаемой в штабель

4,0 м

32.

Поковки массой свыше 500 кгНа полу в один ряд или в штабель

2,0 м

ПРИЛОЖЕНИЕ № 22
к
Правилам безопасности работ для грузчиков при погрузочно-разгрузочных работах

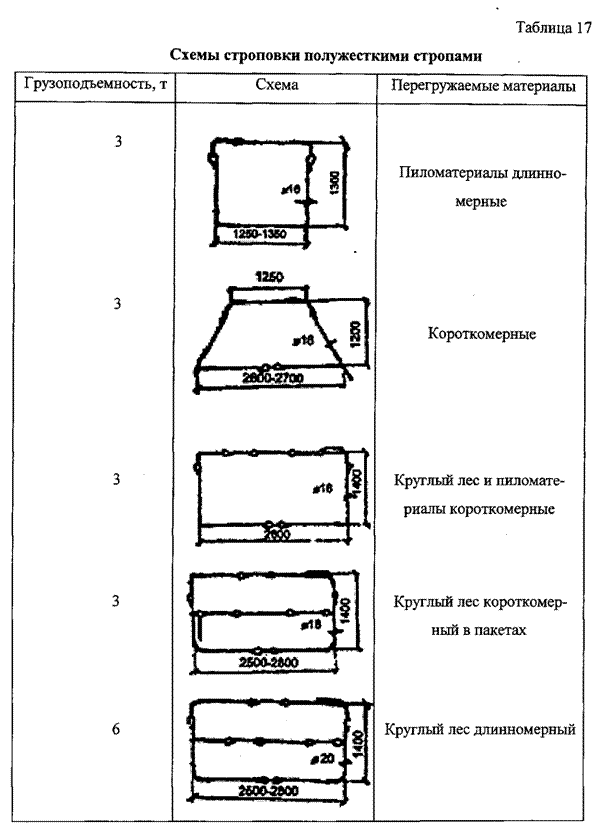

Схемы размещения и крепления лесо- и пиломатериалов в пакетах на платформах и в полувагонах даны на рис. 79 — 82, в брусково-проволочной обвязке — на рис. 78, в пакетах, обвязанных стальной лентой — на рис. 84 и 85.
73. Тюки прессованной соломы (1000х500х360 мм) должны размещаться в полувагоне в соответствии со схемами, приведенными на рис. 136; 137. При этом в полувагоны с объемом кузова 64,7 и 66,8 м3 вмещается 508 тюков, в полувагоны с объемом кузова 70,5; 72,5; 74 м3 вмещается 560 тюков.

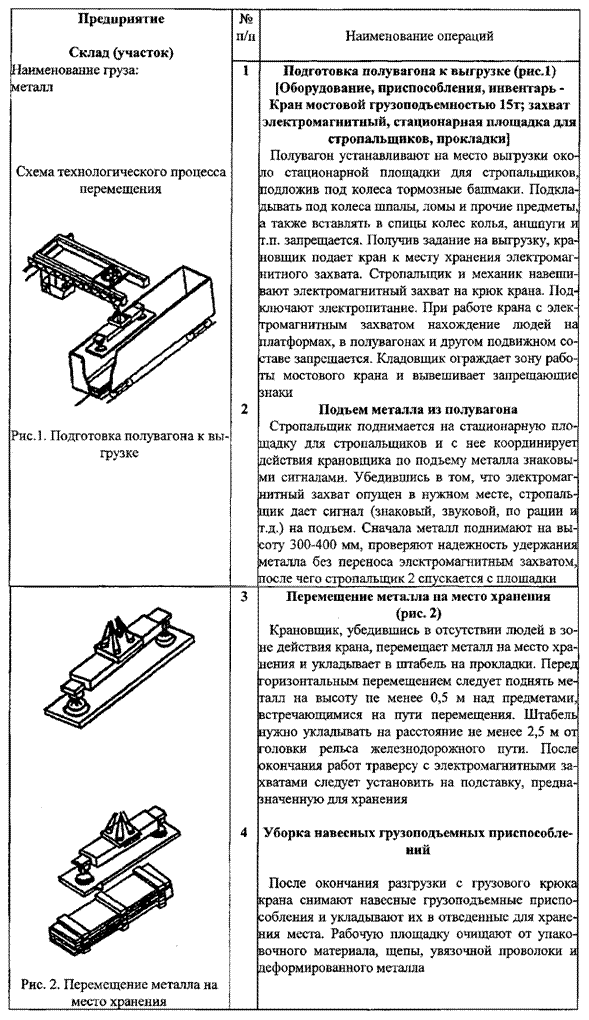

ПРИЛОЖЕНИЕ № 23
к
Правилам безопасности работ для грузчиков при погрузочно-разгрузочных работах

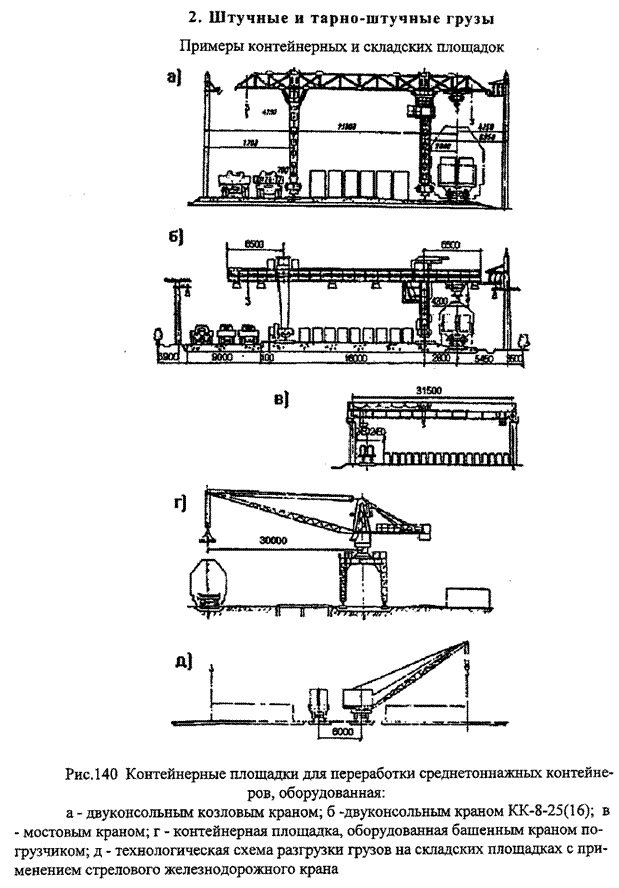

ПРИЛОЖЕНИЕ № 24
к
Правилам безопасности работ для грузчиков при погрузочно-разгрузочных работах

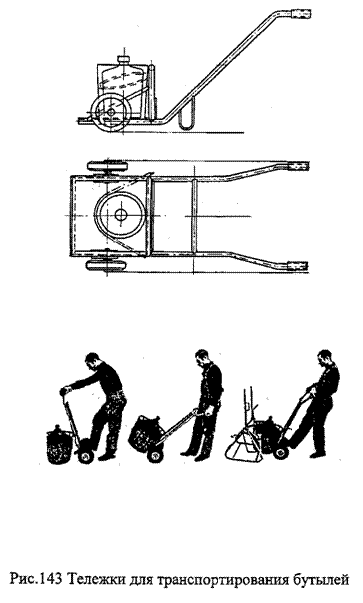

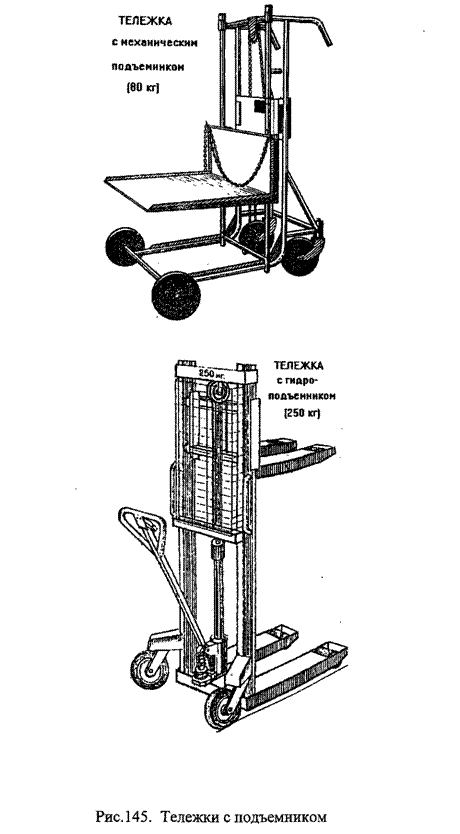

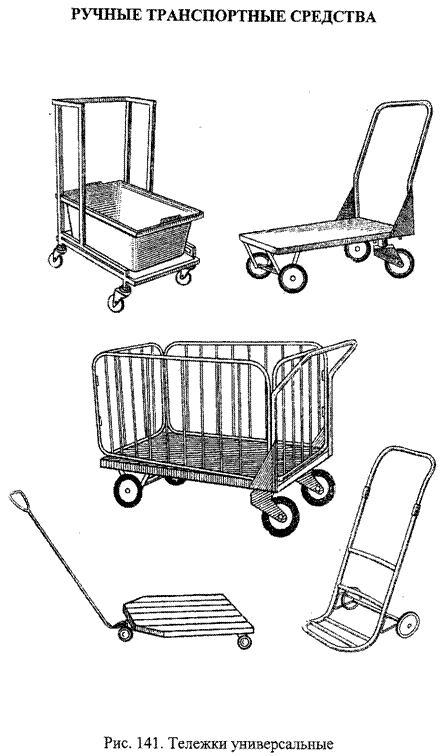

ПРИЛОЖЕНИЕ № 25
к
Правилам безопасности работ для грузчиков при погрузочно-разгрузочных работах
