Приказ
начальника Государственной инспекции по надзору за геологическим изучением недр, безопасным ведением работ в промышленности, горном деле и коммунально-бытовом секторе при Кабинете Министров Республики Узбекистан
ОБ УТВЕРЖДЕНИИ ПРАВИЛ УСТРОЙСТВА И БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ СОСУДОВ, РАБОТАЮЩИХ ПОД ДАВЛЕНИЕМ
[По согласованию с Министерством юстиции Республики Узбекистан отнесены к техническим документам 23 декабря 2011 г., № 6-24/11-13112/6]
В соответствии с Законом Республики Узбекистан «О промышленной безопасности опасных производственных объектов» (Собрание законодательства Республики Узбекистан, 2006 г., № 39. ст. 386) и постановлением Кабинета Министров Республики Узбекистан от 11 мая 2011 года № 131 «О мерах по дальнейшему совершенствованию структуры Государственной инспекции по надзору за геологическим изучением недр, безопасным ведением работ в промышленности, горном деле и коммунально-бытовом секторе при Кабинете Министров Республики Узбекистан» (Собрание законодательства Республики Узбекистан, 2011 г., № 19, ст. 191), приказываю:
1. Утвердить Правила устройства и безопасной эксплуатации сосудов, работающих под давлением согласно приложению.
2. Ввести в действие и тиражировать настоящие Правила со дня после согласования с Министерством юстиции Республики Узбекистан и отнесения их к нормативным техническим документам.
Начальник инспекции Б. ГУЛЯМОВ
г. Ташкент,
23 ноября 2011 г.,
№ 258
ПРИЛОЖЕНИЕ
к
приказу начальника Государственной инспекции по надзору за геологическим изучением недр, безопасным ведением работ в промышленности, горном деле и коммунально-бытовом секторе при Кабинете Министров Республики Узбекистан от 23 ноября 2011 г. № 258
ПРАВИЛА
УСТРОЙСТВА И БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ СОСУДОВ, РАБОТАЮЩИХ ПОД ДАВЛЕНИЕМ
Настоящие Правила разработаны в соответствии Законом Республики Узбекистан «О промышленной безопасности опасных производственных объектов» (Сборник законодательства Республики Узбекистан, 2006 г., № 39, ст. 386) и постановлением Кабинета Министров Республики Узбекистан от 11 мая 2011 года № 131 «О мерах по дальнейшему совершенствованию структуры Государственной инспекции по надзору за геологическим изучением недр, безопасным ведением работ в промышленности, горном деле и коммунально-бытовом секторе при Кабинете Министров Республики Узбекистан» (Собрание законодательства Республики Узбекистан, 2011 г., № 19, ст. 191) и определяют порядок устройства и безопасной эксплуатации сосудов, работающих под давлением.
Глава I. Общие положения
§ 1. Область применения и назначения Правил
1. В настоящих Правилах применяются следующие основные термины и определения:
Армированные пластмассы — материал неоднородного строения, состоящий из пластмассы (связующего) и наполнителя.
Аттестованная технология сварки — процедура, подтверждающая, что организация обладает техническими, организационными и квалификационными возможностями для выполнения сварочных (наплавочных) работ по применяемым им аттестованным технологиям, а качество выполненных при аттестации контрольных сварных соединений (наплавок) соответствует требованиям, указанным в проектно-конструкторской и нормативной документации на сварные конструкции.
Барокамера — сосуд, оснащенный приборами и оборудованием и предназначенный для размещения в нем людей.
Баллон — сосуд, имеющий одну или две горловины для установки вентилей, фланцев или штуцеров, предназначенный для транспортировки, хранения и использования сжатых, сжиженных или растворенных под давлением газов.
Бочка — сосуд цилиндрической или другой формы, который можно перекатывать с одного места на другое и ставить на торцы без дополнительных опор, предназначенный для транспортировки и хранения жидких и других веществ.
Вместимость — объем внутренней полости сосуда, определяемый по заданным на чертежах номинальным размерам.
Владелец сосуда — организация, индивидуальный предприниматель, в собственности которого находится сосуд.
Давление внутреннее (наружное) — давление, действующее на внутреннюю (наружную) поверхность стенки сосуда.
Давление пробное — давление, при котором производится испытание сосуда.
Давление рабочее — максимальное внутреннее избыточное или наружное давление, возникающее при нормальном протекании рабочего процесса.
Давление расчетное — давление, на которое производится расчет на прочность.
Давление условное — расчетное давление при температуре 20° С, используемое при расчете на прочность стандартных сосудов (узлов, деталей, арматуры).
Допустимая температура стенки максимальная (минимальная) — максимальная (минимальная) температура стенки, при которой допускается эксплуатация сосуда.
Днище — неотъемная часть корпуса сосуда, ограничивающая внутреннюю полость с торца.
Заглушка — объемная деталь, позволяющая герметично закрывать отверстия штуцера или бобышки.
Змеевик — теплообменное устройство, выполненное в виде изогнутой трубы.
Избыточное давление — разность абсолютного давления и давления окружающей среды, показываемого барометром.
Корпус — основная сборочная единица, состоящая из обечаек и днищ.
Композиционный материал (композит) — материал неоднородной структуры, состоящий из нескольких однородных материалов (компонентов).
Крышка — отъемная часть, закрывающая внутреннюю полость сосуда или отверстие люка.
Люк — устройство, обеспечивающее доступ во внутреннюю полость сосуда.
Лейнер — внутренний герметизирующий слой сосуда из армированных пластмасс, который может нести часть нагрузки.
Металлопластиковые сосуды — многослойные сосуды, в которых внутренний слой (оболочка) выполнен из металла; остальные слои выполнены из армированных пластмасс. Внутренний слой несет часть нагрузки.
Многокамерный сосуд — сосуд, имеющий две или более рабочие полости, используемые при различных или одинаковых условиях (давление, температура, среда).
Неметаллические сосуды — сосуды, выполненные из однородных или композиционных неметаллических материалов.
Наполнитель — материал, армирующий пластмассу. В качестве армирующего материала могут использоваться волокна, тканые и нетканые материалы.
Нормативная техническая документация (НТД) — правила, отраслевые и государственные стандарты, технические условия, руководящие документы на проектирование, изготовление, ремонт, реконструкцию, монтаж, наладку, техническое диагностирование (освидетельствование), эксплуатацию технических устройств.
Обечайка — цилиндрическая оболочка замкнутого профиля, открытая с торцов.
Окно смотровое — устройство, позволяющее вести наблюдение за рабочей средой.
Однородный материал — материал, состоящий из одного вещества, сплава или твердого раствора, например: стекло, сталь, керамика и т. п.
Образец-свидетель — образец, изготовленный из того же материала и по той же технологии, что и сосуд, используемый для определения состояния материала в процессе эксплуатации.
Остаточный ресурс — суммарная наработка объекта от момента контроля его технического состояния до перехода в предельное состояние.
Опора — устройство для установки сосуда в рабочем положении и передачи нагрузок от сосуда на фундамент или несущую конструкцию.
Опора седловая — опора горизонтального сосуда, охватывающая нижнюю часть кольцевого сечения обечайки.
Разрешенное давление сосуда (элемента) — максимально допустимое избыточное давление сосуда (элемента), установленное по результатам технического освидетельствования или диагностирования.
Реконструкция — изменение конструкции сосуда, вызывающее необходимость корректировки паспорта сосуда, например, устройство дополнительных элементов и другие вызывающие изменения параметров работы сосуда.
Резервуар — стационарный сосуд, предназначенный для хранения газообразных, жидких и других веществ.
Рубашка сосуда — теплообменное устройство, состоящее из оболочки, охватывающей корпус сосуда или его часть, и образующее совместно со стенкой корпуса сосуда полость, заполненную теплоносителем.
Расчетный срок службы сосуда — срок службы в календарных годах, исчисляемый со дня ввода сосуда в эксплуатацию.
Расчетный ресурс сосуда (элемента) — продолжительность эксплуатации сосуда (элемента), в течение которой изготовитель гарантирует надежность его работы при условии соблюдения режима эксплуатации, указанного в инструкции изготовителя, и расчетного числа пусков из холодного или горячего состояния.
Срок службы сосуда — продолжительность эксплуатации сосуда в календарных годах до перехода в предельное состояние.
Соединение фланцевое — неподвижное разъемное соединение частей сосуда, герметичность которого обеспечивается путем сжатия уплотнительных поверхностей непосредственно друг с другом или через посредство расположенных между ними прокладок из более мягкого материала, сжатых крепежными деталями.
Сосуд — герметически закрытая емкость, предназначенная для ведения химических, тепловых и других технологических процессов, а также для хранения и транспортировки газообразных, жидких и других веществ. Границей сосуда являются входные и выходные штуцера.
Сосуд передвижной — сосуд, предназначенный для временного использования в различных местах или во время его перемещения.
Сосуд стационарный — постоянно установленный сосуд, предназначенный для эксплуатации в одном определенном месте.
Связующий — материал, обеспечивающий монолитность композита.
Стыковые сварные соединения — соединения, в которых свариваемые элементы примыкают друг к другу торцевыми поверхностями и включают шов и зону термического влияния.
Ремонт — восстановление поврежденных, изношенных или пришедших в негодность по любой причине элементов сосуда с доведением их до работоспособного состояния.
Температура рабочей среды (min, max) — минимальная (максимальная) температура среды в сосуде при нормальном протекании технологического процесса.
Температура стенки расчетная — температура, при которой определяются физико-механические характеристики, допускаемые напряжения материала и проводится расчет на прочность элементов сосуда.
Техническое диагностирование — определение технического состояния объекта. Задачи технического диагностирования — контроль технического состояния, поиск места и определение причин отказа (неисправности), прогнозирование технического состояния.
Техническая диагностика — теория, методы и средства определения технического состояния объекта.
Цистерна — передвижной сосуд, постоянно установленный на раме железнодорожного вагона, на шасси автомобиля (прицепа) или на других средствах передвижения, предназначенный для транспортировки и хранения газообразных, жидких и других веществ.
Штуцер — элемент, предназначенный для присоединения к сосуду трубопроводов, трубопроводной арматуры, контрольно-измерительных приборов и т. п.
Элемент сосуда — сборная единица сосуда, предназначенная для выполнения одной из основных функций сосуда.
Экспертное техническое диагностирование — техническое диагностирование сосуда, выполняемое по истечении расчетного срока службы сосуда или расчетного ресурса безопасной работы, а также после аварии или обнаруженных повреждений элементов, работающих под давлением, в целях определения возможных параметров и условий дальнейшей эксплуатации.
Самораспространяющийся высокотемпературный синтез — физико-химический процесс синтеза материалов (порошков, изделий, покрытий и др.), основанный на экзотермическом взаимодействии двух или нескольких компонентов, протекающий в режиме горения. Процесс протекает в тонком слое смеси исходных реагентов после локального инициирования реакции и самопроизвольно распространяется по всей системе, благодаря тепло- и массопередаче от горячих продуктов к ненагретым исходным веществам.
2. Настоящие «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением» (далее по тексту — Правила) обязательны для исполнения министерствами, ведомствами и организациями, а также индивидуальными предпринимателями, осуществляющими деятельность, связанную с сосудами, работающими под давлением.
3. Настоящие Правила устанавливают требования к проектированию, устройству, изготовлению, реконструкции, наладке, монтажу, ремонту, техническому диагностированию и эксплуатации сосудов, цистерн, бочек, баллонов, барокамер (далее — сосуды), работающих под избыточным давлением.
4. Настоящие Правила распространяются:
на сосуды, работающие под давлением воды с температурой выше 115° С или других нетоксичных, не взрывопожароопасных жидкостей при температуре, превышающей температуру кипения при давлении 0,07 МРа (0,7 kgf/cm2);
на сосуды, работающие под давлением пара, газа или токсичных взрывопожароопасных жидкостей свыше 0,07 МРа (0,7 kgf/cm2);
на баллоны, предназначенные для транспортировки и хранения сжатых, сжиженных и растворенных газов под давлением свыше 0,07 МРа (0,7 kgf/cm2);
на цистерны и бочки для транспортировки и хранения сжатых и сжиженных газов, давление паров которых при температуре до 50° С превышает давление 0,07 МРа (0,7 kgf/cm2);
на цистерны и сосуды для транспортировки или хранения сжатых, сжиженных газов, жидкостей и сыпучих тел, в которых давление выше 0,07 МРа (0,7 kgf/cm2) создается периодически для их опорожнения;
на барокамеры.
5. Настоящие Правила не распространяются:
на сосуды вместимостью не более 0,025 m3 (25 1) независимо от давления, используемые для научно-экспериментальных целей. При определении вместимости из общей емкости сосуда исключается объем, занимаемый футеровкой, трубами и другими внутренними устройствами. Группа сосудов, а также сосуды, состоящие из отдельных корпусов и соединенные между собой трубами с внутренним диаметром более 100 mm, рассматриваются как один сосуд;
на сосуды и баллоны вместимостью не более 0,025 m3 (25 1), у которых произведение давления в МРа (kgf/cm2) на вместимость в m3 (литрах) не превышает 0,02 (200);
на сосуды атомных энергетических установок, а также сосуды, работающие с радиоактивной средой;
на сосуды, работающие под давлением, создающимся при взрыве внутри них в соответствии с технологическим процессом или горении в режиме самораспространяющегося высокотемпературного синтеза;
на сосуды, работающие под вакуумом;
на сосуды, устанавливаемые на морских, речных судах и других плавучих средствах (кроме драг);
на сосуды, устанавливаемые на самолетах и других летательных аппаратах;
на газобаллонное оборудование, устанавливаемое на автотранспортных средствах;
на воздушные резервуары тормозного оборудования подвижного состава железнодорожного транспорта, автомобилей и других средств передвижения;
на сосуды специального назначения военного ведомства;
на приборы парового и водяного отопления;
на трубчатые печи;
на сосуды, состоящие из труб с внутренним диаметром не более 150 mm без коллекторов, а также с коллекторами, выполненными из труб с внутренним диаметром не более 150 mm;
на части машин, не представляющие собой самостоятельных сосудов (корпуса насосов или турбин, цилиндры двигателей паровых, гидравлических, воздушных машин и компрессоров).
6. Требования к конструкциям сосудов изложены в приложении 3.
7. Материалы сосудов должны соответствовать указанным в приложении 4.
§ 2. Расчеты на прочность сосудов и их элементов
8. Сосуды, предназначенные для работы в условиях циклических и знакопеременных нагрузок, должны быть рассчитаны на прочность с учетом данных нагрузок.
9. При отсутствии нормативного метода, расчет на прочность должен выполняться по методике, согласованной со специализированной организацией.
Глава II. Реконструкция, монтаж, наладка и ремонт сосудов
§ 1. Общие требования
10. Порядок проведения входного контроля неметаллических материалов, из которых изготавливаются силовые элементы конструкции сосуда, проводятся в порядке, установленном законодательством.
11. Допуски и отклонения на геометрические размеры сосудов указаны в приложении 5.
§ 2. Сварка
12. При изготовлении (доизготовлении), монтаже, ремонте, реконструкции сосудов должна применяться технология сварки, аттестованная в соответствии с требованиями приложения 7 настоящих Правил. Технология сварки при изготовлении, монтажа и ремонте сосудов допускается к применению после подтверждения ее технологичности на реальных изделиях, проверки всего комплекса требуемых свойств сварных соединений и освоения эффективных методов контроля их качества.
13. Технологическая документация должна содержать указания по технологии сварки металлов, принятых для изготовления сосудов и их элементов, применению присадочных материалов, видам и объему контроля, а также предварительному и сопутствующему подогреву и термической обработке.
14. Для выполнения сварки должны применяться исправные установки, аппаратура и приспособления, обеспечивающие соблюдение требований НТД.
15. Сварщик, впервые приступающий в данной организации (монтажном или ремонтном участке) к сварке сосудов, работающих под давлением, должен перед допуском к работе пройти проверку путем сварки и контроля пробного сварного соединения. Конструкцию пробных сварных соединений, а также методы и объем контроля качества сварки этих соединений устанавливают в соответствующих НТД.
16. Все сварные швы сосудов подлежат клеймению, позволяющему установить сварщика, выполняющего сварку этих швов. Система маркировки указывается в производственно-технологической документации (далее по тексту — ПТД).
17. Остальные требования к сборочным и сварочным работам указаны в приложении 7.
18. Требования к термической обработке сосудов приведены в приложении 8.
19. Требования к контролю сварных соединений сосудов приведены в приложении 9.
Сосуд признается годным, если при контроле в нем не будут обнаружены внутренние и наружные дефекты, выходящие за пределы допустимых норм, установленных настоящими Правилами и НТД на изделие и сварку.
20. Порядок проведения гидравлических (пневматических) испытаний сосудов изложен и приложении 10.
21. Порядок оценки качества сварных соединений изложен в приложении 11.
22. Порядок исправления дефектов изложен в приложении 12.
23. Требования к документации и маркировке сосудов приведены в приложении 13.
24. Требования к арматуре, контрольно-измерительным приборам, предохранительным устройствам приведены в приложении 14.
Глава III. Требования к установке, регистрации, техническому освидетельствованию сосудов, разрешение на эксплуатацию
§ 1. Установка сосудов
25. Сосуды должны устанавливаться на открытых площадках в местах, исключающих скопление людей, или в отдельно стоящих зданиях.
26. Допускается установка сосудов:
в помещениях, примыкающих к производственным зданиям, при условии отделения их от здания капитальной стеной;
в производственных помещениях в случаях, предусмотренных отраслевыми правилами безопасности;
с заглублением в грунт при условии обеспечения доступа к арматуре и защиты стенок сосуда от почвенной коррозии и коррозии блуждающими токами.
27. Разрешается установка регистрируемых в органах Государственной инспекции «Саноатгеоконтехназорат» сосудов в жилых, общественных и бытовых зданиях, и также в примыкающих к ним помещениях.
28. Установка сосудов должна исключать возможность их опрокидывания.
29. Установка сосудов должна обеспечить возможность осмотра, ремонта и очистки их с внутренней и наружной сторон.
§ 2. Техническое освидетельствование
30. Сосуды, на которые распространяются действия настоящих Правил, должны подвергатся техническому освидетельствованию после монтажа, до пуска в работу, периодически в процессе эксплуатации и в необходимых случаях — внеочередному освидетельствованию.
31. Объем, методы и периодичность технических освидетельствований сосудов (за исключением баллонов) должны быть определены изготовителем и указаны в руководстве по эксплуатации.
32. Если при освидетельствовании будут обнаружены дефекты, снижающие прочность сосуда, то эксплуатация его может быть разрешена при пониженных параметрах (давление и температура).
Возможность эксплуатации сосуда при пониженных параметрах должна быть подтверждена расчетом на прочность, представляемым владельцем, при этом должен быть произведен проверочный расчет пропускной способности предохранительных клапанов» и выполнены требования пункта 26 приложения 14 настоящих Правил. Данное решение записывается в паспорт сосуда.
Глава IV. Порядок применения средств измерений
33. Испытательное оборудование должно проходить метрологическую аттестацию и иметь сертификаты на испытательные стенды согласно O'z DSt 8.017:2005.
Глава V. Обслуживание и ремонт сосудов
§ 1. Содержание и обслуживание сосудов
34. Допуск персонала к самостоятельному обслуживанию сосудов оформляется приказом по организации или распоряжением по цеху.
35. Организацией разрабатывается и утверждается в порядке, установленном законодательством, Инструкция по режиму работы и безопасному обслуживанию сосудов. Для сосудов (автоклавов) с быстро съемными крышками в указанной инструкции необходимо отразить порядок хранения и применения ключа-марки. Инструкция должна находиться на рабочих местах и выдаваться под расписку обслуживающему персоналу.
Схемы включения сосудов вывешиваются на рабочих местах.
§ 2. Аварийная остановка сосудов
36. Сосуд следует немедленно остановить в случаях, предусмотренных инструкцией по режиму работы и безопасному обслуживанию, в частности:
если давление в сосуде поднялось выше разрешенного и не снижается, несмотря на меры, принятые персоналом;
при выявлении неисправности предохранительных устройств от повышения давления;
при обнаружении в сосуде и его элементах, работающих под давлением, неплотностей, выпучин, разрыва прокладок;
при неисправности манометра и невозможности определить давление по другим приборам;
при снижении уровня жидкости ниже допустимого в сосудах с огневым обогревом:
при выходе из строя всех указателей уровня жидкости;
при неисправности предохранительных блокировочных устройств;
при возникновении пожара, непосредственно угрожающего сосуду, находящемуся под давлением.
Порядок аварийной остановки сосуда и последующего ввода его в работу должен быть указан в инструкции.
37. Причины аварийной остановки сосуда должны записываться в сменный журнал.
38. Порядок ремонта сосудов указан в приложении 15.
Глава VI. Дополнительные требования к цистернам и бочкам для перевозки сжиженных газов
39. Цистерны и бочки для сжиженных газов, за исключением криогенных жидкостей, должны быть рассчитаны на давление, которое может возникнуть в них при температуре 50° С.
Цистерны для сжиженного кислорода и других криогенных жидкостей должны быть рассчитаны на давление, при котором должно производиться их опорожнение.
Расчет цистерн должен быть выполнен с учетом напряжений, вызванных динамической нагрузкой при их транспортировке.
40. Цистерны, наполняемые жидким аммиаком температурой, не превышающей в момент окончания наполнения минус 25° С, могут иметь термоизоляцию или теневую защиту.
Термоизоляционный кожух цистерны для криогенных жидкостей должен быть снабжен разрывной мембраной.
41. Остальные требования к цистернам и бочкам изложены в приложении 16.
Глава VII. Дополнительные требования к баллонам
§ 1. Общие требования
42. Баллоны должны иметь вентили, плотно ввернутые в отверстия горловины или в расходно-наполнительные штуцера у специальных баллонов, не имеющих горловины.
43. Баллоны для сжатых, сжиженных и растворенных газов вместимостью более 100 литров должны быть снабжены паспортом по форме приложения 3.
44. На баллоны вместимостью более 100 литров должны устанавливаться предохранительные клапаны. При групповой установке баллонов допускается установка предохранительного клапана на всю группу баллонов.
45. Остальные требования к баллонам изложены в приложении 17.
§ 2. Освидетельствование баллонов
46. Требования к освидетельствованию баллонов изложены в приложении 18.
§ 3. Эксплуатация баллонов
47. Эксплуатация, хранение и транспортировка баллонов должны производиться в соответствии с требованиями инструкции, утвержденной в установленном порядке.
48. Баллоны с газами могут храниться как в специальных помещениях, так и на открытом воздухе в специально отведенных местах, где они должны быть защищены от атмосферных осадков и солнечных лучей.
Складское хранение в одном помещении баллонов с кислородом и горючими газами запрещается.
49. Баллоны с газом, устанавливаемые в помещениях, должны находиться на расстоянии не менее 1 m от радиаторов отопления и других отопительных приборов и печей и не менее 5 m от источников тепла с открытым огнем.
50. При эксплуатации баллонов находящийся в них газ запрещается расходовать полностью. Остаточное давление газа в баллоне должно быть не менее 0,05 МРа (0,5 kgf/cm2).
51. Остальные требования по эксплуатации баллонов изложены в приложении 19.
Глава VIII. Заключительное положение
52. Настоящие Правила согласованы с Министерством внутренних дел Республики Узбекистан, Центральным Советом профсоюза работников топливно-энергетического комплекса, химической промышленности и геологии Узбекистана, Агентством по стандартизации, метрологии и сертификации «Узстандарт» и Государственно-акционерной компанией «Узкимёсаноат».
Министр внутренних дел Республики Узбекистан Б. МАТЛЮБОВ
Председатель Центрального Совета профсоюза работников топливно-энергетического комплекса, химической промышленности и геологии Узбекистана Г. ХАКИМОВА
Генеральный директор агентства «Узстандарт» А. АБДУВАЛИЕВ
Председатель правление ГАК «Узкимёсаноат» Х. ШЕРМАТОВ
ПРИЛОЖЕНИЕ 1
к
Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
Требования к материалам сосудов
1. Материалы, применяемые для изготовления сосудов, должны обеспечивать их надежную работу в течение расчетного срока службы с учетом заданных условий эксплуатации (расчетное давление, минимальная отрицательная и максимальная расчетная температура), состава и характера среды (коррозионная активность, взрывоопасность, токсичность и др.) и влияния температуры окружающего воздуха.
2. Для изготовления, монтажа и ремонта сосудов и их элементов должны применяться основные материалы, приведенные в приложении 5.
3. При выборе материалов для сосудов, предназначенных для установки на открытой площадке или в неотапливаемых помещениях, должна учитываться абсолютная минимальная температура наружного воздуха для данного района по КМК 2.01.01 в случае, если температура стенки находящегося под давлением сосуда может стать отрицательной от воздействия окружающего воздуха.
4. Присадочные материалы, применяемые при изготовлении сосудов и их элементов, должны удовлетворять требованиям соответствующих стандартов или технических условий.
Использование присадочных материалов конкретных марок, а также флюсов и защитных газов должно производиться в соответствии с техническими условиями на изготовление данного сосуда и инструкцией по сварке.
5. Применение электросварных труб с продольным или спиральным швом допускается по стандартам или техническим условиям, при условии контроля шва по всей длине радиографией, ультразвуковой или другой равноценной им дефектоскопией.
Каждая бесшовная или сварная труба должна проходить гидравлическое испытание. Величина пробного давления при гидроиспытании должна быть указана в НТД на трубы. Допускается не производить гидравлическое испытание бесшовных труб, если они подвергаются по всей поверхности контролю физическими методами (радиографией, ультразвуковым или им равноценным).
6. Плакированные и наплавленные листы и поковки с наплавкой должны подвергаться ультразвуковому контролю или контролю другими методами, обеспечивающими выявление отслоений плакирующего (наплавленного) слоя от основного слоя металла, а также несплошностей и расслоений металла поковок. При этом объем оценки качества устанавливается стандартами или техническими условиями на плакированные или наплавленные листы и поковки, согласованными со специализированной организацией. Биметаллические листы толщиной более 25 mm, предназначенные для изготовления сосудов, работающих под давлением свыше 4 МРа (40 kgf/cm2), должны подвергаться полному контролю ультразвуковой дефектоскопией или другими равноценными методами.
7. Углеродистая и низколегированная листовая сталь толщиной более 60 mm, предназначенная для изготовления сосудов, работающих под давлением свыше 10 МРа (100 kgf/cm2), должна подвергаться полистному контролю ультразвуковым или другим равноценным методом дефектоскопии. Методы и нормы контроля должны соответствовать классу 1 по ГОСТ 22727.
8. Поковки из углеродистых, низколегированных и легированных сталей, предназначенные для работы под давлением свыше 6,3 МРа (63 kgf/cm2) и имеющие один из габаритных размеров более 200 mm и толщину более 50 mm, должны подвергаться поштучному контролю ультразвуковым или другим равноценным методом.
Дефектоскопии должно подвергаться не менее 50% объема контролируемой поковки. Методика и нормы контроля должны соответствовать НТД.
9. Гайки и шпильки (болты) должны изготовляться из сталей разных марок, а при изготовлении из сталей одной марки — с разной твердостью. При этом твердость гайки должна быть ниже твердости шпильки (болта). Длина шпилек (болтов) должна обеспечивать превышение резьбовой части над гайкой на величину, указанную в НТД.
10. Материал шпилек (болтов) должен выбираться с коэффициентом линейного расширения, близким по значениям коэффициенту линейного расширения материала фланца. Разница в значениях коэффициента линейного расширения не должна превышать 10%. Применение сталей с различными коэффициентами линейного расширения (более 10%) допускается в случаях, обоснованных расчетом на прочность.
11. Допускается применять гайки из сталей перлитного класса на шпильках (болтах), изготовленных из аустенитной стали, если это предусмотрено НТД.
12. В случае изготовления крепежных деталей холодным деформированием они должны подвергаться термической обработке — отпуску.
13. Отливки стальные должны применяться в термообработанном состоянии. Проверка механических свойств отливок проводится после термообработки.
14. Неметаллические материалы, применяемые для изготовления сосудов, должны быть совместимы с рабочей средой в части коррозионной стойкости и нерастворимости (изменении свойств) в рабочем диапазоне температур. Среда, для которой предназначен сосуд, должна быть указана в паспорте на сосуд.
15. Для металлопластиковых сосудов материал герметизирующего слоя (лейнера) выбирается таким образом, чтобы при испытании сосуда пробным давлением в материале отсутствовали пластические деформации. Методики расчета напряженно-деформированного состояния сосуда и экспериментального определения остаточных деформаций согласовываются со специализированной организацией.
16. Материалы наполнителя и связующего, применяемые для изготовления сосуда, должны иметь гарантированные сроки использования, которые указываются в сертификате на эти материалы.
17. Чугунные отливки из высокопрочного чугуна следует применять термически обработанными.
18. Необходимость термической обработки резьбы, изготовленной методом накатки, регламентируется нормативно-технической документацией.
ПРИЛОЖЕНИЕ 2
к
Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
(Образец)
ПАСПОРТ
сосуда, работающего под давлением
При передаче сосуда другому владельцу вместе с сосудом передается паспорт

Содержание паспорта

Наименование раздела (таблицы) и приложения

Количество
листов

Удостоверение о качестве изготовления сосуда
Техническая характеристика и параметры
Сведения об основных частях сосуда
Данные о штуцерах, фланцах, крышках и крепежных изделиях
Данные о предохранительных устройствах, основной арматуре, контрольно-измерительных приборах, приборах безопасности
Данные об основных материалах, применяемых при изготовлении сосуда
Карта измерений корпуса сосуда
Результаты испытаний и исследований сварных соединений
Данные о неразрушающем контроле сварных соединений
Данные о других испытаниях и исследованиях
Данные о термообработке
Данные о гидравлическом (пневматическом) испытании
Сведения о местонахождении сосуда
Сведения об установленной арматуре
Другие данные об установке сосуда
Сведения о замене и ремонте основных элементов сосуда и арматуры
Регистрации сосуда
Приложения
Чертежи сосуда с указанием основных размеров
Расчет на прочность сосуда
Руководство по эксплуатации
Регламент проведения в зимнее время пуска (остановки) сосуда

Удостоверение о качестве изготовления сосуда

___________________________________________________________________________

(наименование сосуда)

заводской № ___________, изделие № _______________ изготовлен ________________

(дата изготовления)

___________________________________________________________________________

(наименование и адрес изготовителя)

1. Техническая характеристика и параметры
Наименование частей сосуда
Рабочее давление, МРа (kgf/cm2)
Расчетное давление, МРа (kgf/cm2)
Пробное давление испытания, МРа (kgf/cm2)гидравлического
пневматического
Рабочая температура среды, ° С
Расчетная температура стенки, ° С
Минимально допустимая отрицательная температура стенки, ° С
Наименование рабочей среды
Характеристика рабочей среды
Класс опасности
Взрывоопасность
Пожароопасность
Прибавка для компенсации коррозии (эрозии), mm
Вместимость, m3
Масса пустого сосуда *, kg
Максимальная масса заливаемой среды *, kg
Расчетный срок службы сосуда, лет
______________________________
* Для сосудов со сжиженными газами.
2. Сведения об основных частях сосуда

Наименование частей
сосуда (обечайка, днище, решетка, трубы, рубашка), № позиции

Количество, шт.

Размеры, mm

Основной металл

Данные о сварке (пайке)

диаметр (внутренний или наружный)

толщина стенки

длина (высота)

марка

ГОСТ (ТУ)

способ выполнения соединения (сварка, пайка)

вид сварки (пайки)

электроды, сварочная проволока, припой (тип, марка, ГОСТ или ТУ)

1

2

3

4

5

6

7

8

9

10

3. Данные о штуцерах, фланцах, крышках и крепежных изделиях

Наименование

Количество, шт.

Размеры (mm) и номер позиции по чертежу

Материал

Марка

ГОСТ (ТУ)

1

2

3

4

5

4. Данные о предохранительных устройствах, основной арматуре, контрольно-измерительных приборах, приборах безопасности

Наименование

Количество, шт.

Место установки

Условный проход, mm

Условное давление, МРа (kgf/cm2)

Материал корпуса

Марка

ГОСТ

1

2

3

4

5

6

7

5. Данные об основных материалах, применяемых при изготовлении сосуда
Начало таблицы


позиции
по чертежу

Наименование
элемента

Материал

марка

стандарт (ТУ)

номер плавки (партии)

номер и дата
сертификата (протокола)

1

2

3

4

5

6

Продолжение таблицы

Данные механических, испытаний по сертификату или протоколу заводских испытаний

При Т = 20° С

При Т< 0о С

предел текучести и Re, МРа (kgf/cm2)

временное сопротивление (предел прочности) МРа (kgf/cm2)

относительное удлинение А5, %

относительное сужение Ψ,

Ударная вязкость

ударная вязкость J/cm2
(kgf-m/cm2)

температура, ° C

тип образца

до старения, J/cm2
(kgf-m/cm2)

после старения J/cm2
(kgf-m/cm2)

тип образца

7

8

9

10

11

12

13

14

15

16

Окончание таблицы

Дополнительные данные (ультразвуковой контроль, испытания на твердость, состояние исходной термообработки и др.)

Химический состав по сертификату или протоколу заводских исследований

С

Mn

Si

Сг

Ni

Mo

Сu

Ti

V

S

Р

прочие
элементы

17

18

19

20

21

22

23

24

25

26

27

28

29

Примечание: при отсутствии документов, характеризующих материал, необходимо характеристики определить экспериментально в ходе механических испытаний и испытаний на химический состав, или сведения о результатах механических испытаний указываются из сертификатов изготовителя металлопродукции, а в случае отсутствия сертификатов — из протоколов заводских испытаний изготовителя сосуда.
Для сосудов, закупленных за границей, приводятся выписки из сертификатов фирм-изготовителей металлопродукции и указываются отечественные аналоги иностранных марок сталей.
6. Карта измерений корпуса сосуда
Левая часть таблицы

Наименование элемента

Номер эскиза

Номер сечения

Диаметр, mm

номинальный наружный
или внутренний

Отклонение

допускаемое

измеренное

1

2

3

4

5

6

Правая часть таблицы

Овальность, %

Отклонение от прямолинейности, mm

Смещение кромок сварных стыковых соединений, mm

допускаемая

измеренная

допускаемое

измеренное

кольцевых

продольных

допускаемое

измерение

допускаемое

измерение

7

8

9

10

11

12

13

14

7. Результаты испытаний и исследований сварных соединений
Начало таблицы
Наименование элемента и номер чертежа (эскиза) с указанием
соединения, для которого изготовлялись контрольные соединения

Документ о проведении испытаний (номер и дата)

1

2

Продолжение таблицы

Механические испытания

Сварное соединение

Металл шва

Зона термического влияния (околошовная зона)

Оценка

Временное сопротивление
Rm, MPa
kgf/cm2)

ударная вязкость

диаметр правки и угол изгиба

временное сопротивление
Rm, MPa
kgf/cm2)

относительное удлинение, А5, %

твердость, НВ

ударная вязкость

твердость, НВ

величина, J/cm2
kgfm/cm2)

температура, ° С

тип образца

величина, J/cm2
(kgf-m/cm2)

температура, ° С

тип образца

3

4

5

6

7

8

9

10

11

12

13

14

15

Окончание таблицы

Металлографические исследования

Клеймо сварщика

Номер и дата документа макро- или микроисследования

Оценка

16

17

18

8. Данные о неразрушающем контроле сварных соединений

Обозначение
сварного шва

Номер и дата документа
о проведении контроля

Метод контроля

Объем контроля, %

Описание дефектов

Оценка

1

2

3

4

5

6

9. Данные о других испытаниях и исследованиях
10. Данные о термообработке

Наименование
элемента

Номер и дата
документа

Вид
термообработки

Температура
термообработки, ° С

Скорость, ° C/h

Продолжительность

Способ охлаждения
выдержки, h

нагрева

охлаждения

1

2

3

4

5

6

7

8

11. Данные о гидравлическом (пневматическом) испытании
Сосуд успешно прошел следующие испытания:

Вид и условия испытания

Испытываемая часть сосуда

Гидравлическое
испытание
Пробное давление, МРа (kgf/cm2)
Испытательная среда
Температура испытательной среды, ° С
Продолжительность выдержки, h (min)
Пневматическое
испытание
Пробное давление, МРа (kgf/cm2)
Продолжительность выдержки, h (min)
Положение сосуд при испытании*

горизонтальное

вертикальное

__________________________________
* В нужной графе указать «Да»
12. Сведения о местонахождении сосуда

Наименование предприятия-владельца

Местонахождение сосуда

Дата установки

1

2

3

13. Сведения об установленной арматуре

Дата

Наименование

Количество,
шт.

Условный
проход,
mm

Условное
давление,
МРа
(kgf/cm2)

Материал
(марка,
ГОСТ или
ТУ)

Место
установки

Подпись лица,
ответственного
за исправное
состояние и
безопасное
действие сосуда

1

2

3

4

5

6

7

8

14. Другие данные об установке сосуда
а) коррозионность среды ______________________________________________________
б) противокоррозионное покрытие______________________________________________
в) тепловая изоляция _________________________________________________________
г) футеровка _________________________________________________________________
д) схема подключения сосуда в установку (линию) ________________________________
15. Сведения о замене и ремонте основных элементов сосуда и арматуры

Освидетельствование

Разрешенное давление,
МРа (kgf/cm2)

Срок следующего
освидетельствования

дата

результаты

1

2

3

4

Примечание:
К паспорту должны быть приложены:
чертежи сосуда с указанием основных размеров;
расчет на прочность;
руководство по эксплуатации, включая регламент проведения в зимнее время пуска (остановки) сосуда.
При необходимости могут быть дополнительно приложены другие документы (например, сводный лист заводских изменений, комплектовочная ведомость, спецификация с указанием основных размеров сборочных единиц и т. п.).
I. Инструкция о порядке оформления и заполнения паспорта
§ 1. Общие положения
1. Паспорт сосуда должен быть издан типографским способом. Формат паспорта 210 х 297 mm. Обложка паспорта — жесткая. Листы паспорта должны быть выполнены на плотной бумаге одного качества.
2. Разделы (таблицы) паспорта должны заполняться черными чернилами (тушью или пастой) чертежным шрифтом с высотой букв и цифр не менее 3,5 mm или машинописным способом. Надписи и знаки должны быть четкими и понятными.
3. Изложение содержания разделов (таблиц) паспорта должно быть кратким и четким, исключающим возможность различного толкования.
4. Обозначения, определения и термины должны соответствовать установленным в нормативной документации, а при их отсутствии — общепринятым в научно-технической литературе.
5. Единицы измерения физических величин следует указывать в системе «SI» и (или) в единицах, допускаемых к применению в соответствии с O'zDSt 8.012:2005.
6. Опечатки-описки и графические неточности, допущенные в процессе заполнения паспорта, разрешается исправлять подчисткой или закрашиванием белой краской с нанесением на этом месте исправленного текста (графики). Повреждение листов, помарки или следы не полностью удаленного текста (графики) не допускаются. Правомочность (законность) исправления следует подтвердить надписью «Исправленному верить», заверенной печатью.
7. В тексте не допускаются сокращения слов, за исключением установленных правилами орфографии или нормативно-технической документацией.
Перед отрицательными значениями величин следует писать слово «минус». Не допускается проставлять математический знак (например, «+», «—», «<», «>», «=» и др.) без цифры, а также математический знак минус («—») перед отрицательным значением величины.
8. Все строки и графы разделов (таблиц) должны быть заполнены.
Не допускается ставить кавычки вместо повторяющихся цифр, марок сталей, знаков, математических и химических символов.
Если в строках или графах разделов (таблиц) не требуется указывать цифровые или иные сведения, то в них ставят прочерк.
9. Раздел «Удостоверение о качестве изготовления сосуда», разделы 1 — 12 и приложения заполняются изготовителем сосуда, а разделы 13 — 19 — владельцем сосуда.
II. Порядок заполнения разделов паспорта
§ 1. Раздел «Содержание паспорта»
10. Раздел заполняется после составления и формирования паспорта.
11. В графе «Наименование раздела (таблицы) и приложения» перечисляются все разделы паспорта, содержащие сведения о данной конструкции, а также прилагаемые к паспорту документы.
12. В графе «Количество листов» указывается общее число листов документа данного наименования. При отсутствии отдельных разделов для конкретного сосуда в данной графе делается запись «Отсутствует».
§ 2. Раздел «Удостоверение о качестве изготовления сосуда»
13. В строке «заводской №» следует указывать порядковый номер сосуда по системе нумерации изготовителя.
§ 3. Раздел «1. Техническая характеристика и параметры»
14. В графах заголовка таблицы «Наименование частей сосуда» следует указывать наименование герметично разделенных пространств (частей) сосуда: корпус, рубашка, трубное пространство и т. д.
15. В строке «Рабочее давление» указывается рабочее давление, приведенное в конструкторской документации (в чертеже общего вида или в сборочном чертеже), или условное давление для стандартных сосудов. В случае, когда указывается условное давление, необходимо дать сведения о пределах применения сосуда в зависимости от давления и температуры.
16. В строке «Расчетное давление» указывается расчетное давление, приведенное в конструкторской документации (в чертеже общего вида или в сборочном чертеже).
17. В строке «Пробное давление» указывается давление, при котором проводилось гидравлическое (пневматическое) испытание сосуда. При замене гидравлического (пневматического) испытания другим видом испытания в этой строке делается запись: «См. раздел 9».
18. В строках «Рабочая температура среды» и «Расчетная температура стенки» указывается температура, приведенная в конструкторской документации (в чертеже общего вида или в сборочном чертеже).
19. В строке «Минимально допустимая отрицательная температура стенки» для сосудов, устанавливаемых на открытой площадке или в неотапливаемом помещении, следует указывать одну из температур:
абсолютную минимальную температуру наружного воздуха района установки сосуда, если температура стенки может стать отрицательной от воздействия окружающего воздуха, когда сосуд находится под давлением;
отрицательную температуру стенки сосуда, находящегося под давлением, если она ниже абсолютно минимальной температуры наружного воздуха района установки сосуда;
среднюю температуру наружного воздуха наиболее холодной пятидневки района установки сосуда, если температура стенки всегда положительная, когда сосуд находится под давлением.
Для сосудов, устанавливаемых в отапливаемом помещении, строка «Минимально допустимая отрицательная температура стенки» не заполняется.
20. Строка «Наименование рабочей среды» заполняется в соответствии с конструкторской документацией (чертежом общего вида или сборочным чертежом), а при отсутствии сведений о среде в чертеже данная строка заполняется владельцем сосуда.
21. В строке «Характеристика рабочей среды» следует указывать класс опасности по ГОСТ 12.1.007, взрывоопасность («Да» или «Нет»), пожароопасность («Да» или «Нет») среды.
22. Строка «Прибавка для компенсации коррозии (эрозии)» заполняется в соответствии с технической характеристикой сборочного чертежа.
23. В строке «Вместимость» указывается номинальный объем рабочего пространства (частей) сосуда. Вместимость указывается при необходимости, например, для емкостей, реакторов.
24. В строках «Масса пустого сосуда» и «Максимальная масса заливаемой среды» указываются сведения только для сосудов со сжиженными газами, степень заполнения которых средой устанавливается взвешиванием или другим надежным способом контроля.
25. В строке «Расчетный срок службы сосуда» указывается расчетный (назначенный) срок службы сосуда согласно сведениям организации — проектировщика сосуда.
§ 4. Раздел «2. Сведения об основных частях сосуда»
26. Графа «Наименование частей сосуда» заполняется по сборочному чертежу.
27. В графе «Количество» указывается общее число однотипных частей сосуда.
28. В графе «Размеры» указываются номинальные размеры (диаметр, толщина стенки, длина или высота) частей сосуда после изготовления.
29. В графе «Основной металл» указываются марка стали и номер стандарта (ТУ) на химический состав металла.
30. В графе «Данные о сварке (пайке)» указываются способ выполнения соединения (сварка или пайка), вид сварки (автоматическая, ручная и т. д.), марка и стандарт (ТУ) присадочных материалов.
§ 5. Раздел «3. Данные о штуцерах, фланцах, крышках и крепежных изделиях»
31. В графе «Наименование» указывается обозначение штуцера и перечисляются все детали, входящие в данный узел (патрубок, фланец, крышка, укрепляющее кольцо, прокладка, крепок), а также обозначение фланца и крышки сосуда.
32. В графе «Количество» указывается общее число однотипных деталей.
33. В графе «Размеры» следует указывать:
для патрубка — наружный диаметр и толщину стенки;
для фланца — номер по спецификации или обозначение по стандарту и номер стандарта;
для крышки — номер по спецификации или обозначение по стандарту и номер стандарта, или наружный диаметр и толщину;
для укрепляющего кольца — наружный диаметр и толщину или номер по спецификации;
для прокладки — наружный диаметр и толщину или номер по спецификации, или номер стандарта;
для крепежа — номинальный диаметр резьбы.
34. В графе «Материал» указывается марка стали и номер стандарта (ТУ) на химический состав и технические требования.
§ 6. Раздел «4. Данные о предохранительных устройствах, основной арматуре, контрольно-измерительных приборах, приборах безопасности»
35. Раздел заполняется изготовителем сосуда только в случае поставки предохранительных устройств, арматуры и приборов вместе с сосудом, в противном случае изготовитель делает запись «В объем поставки не входит».
36. В графе «Наименование» указываются:
для предохранительного клапана — наименование или условное обозначение по паспорту:
для мембранного предохранительного устройства — наименование или тип по паспорту;
для запорной и запорно-регулирующей арматуры, а также приборов для измерения давления, температуры, указателей уровня жидкости и т. п. — наименование или условное обозначение по нормативной документации (ТУ).
При установке звуковых, световых или других сигнализаторов и блокировок следует указать подробную их характеристику.
37. В графе «Количество» указывается общее число устройств, арматуры, приборов одного типа.
38. В графе «Место установки» указывается наименование сборочной единицы, на которой устанавливаются устройство, арматура или приборы.
39. В графе «Условный проход» для мембранных предохранительных устройств указывается условный диаметр мембраны.
40. В графе «Условное давление» для мембранных предохранительных устройств указывается минимальное и максимальное давление срабатывания.
41. В графе «Материал корпуса» указываются марка стали и номер стандарта на химический состав и технические требования.
§ 7. Раздел «5. Данные об основных материалах, применяемых при изготовлении сосуда»
42. В графе «Наименование элемента» указывается наименование элементов, которые находятся под давлением (обечайка, днище, крышка, трубная решетка, рубашка, штуцера, фланцы и т. д.).
43. В графе «Материал» указываются марка материала, номер стандарта (ТУ) на химический состав и технические требования, номер плавки (партии) из сертификата на материал, номер и дата сертификата изготовителя металлопродукции или протокола или, в случае отсутствия сертификата, номер и дата протокола заводских испытаний изготовителя сосуда.
44. В остальных графах указываются данные из сертификатов изготовителя металлопродукции, а в случае отсутствия сертификатов — данные из протоколов заводских испытаний изготовителя сосуда.
§ 8. Раздел «6. Карта измерений корпуса сосуда»
45. В графе «Наименование элемента» указываются элементы сосуда, на которых проводятся соответствующие измерения согласно требованиям нормативно-технической документации.
46. В графе «Номер эскиза» указывается соответствующий номер эскиза, прилагаемого изготовителем сосуда к настоящему разделу паспорта. Эскиз может быть выполнен по примеру эскиза № 1.
47. В графе «Номер сечения» указывается обозначение сечения элемента согласно прилагаемому эскизу.
48. В графе «Диаметр» указываются:
номинальный внутренний или наружный диаметр согласно чертежу общего вида или сборочному чертежу;
допускаемое отклонение диаметра согласно требованиям нормативно-технической документами;
фактические отклонения диаметра, измеренные в трех сечениях (по торцам, на расстоянии не более 100 mm от торца, и в середине элемента).
49. В графах «Овальность» и «Отклонение от прямолинейности» указываются:
фактические величины относительной овальности и отклонения от прямолинейности.
50. Число сечений, в которых проводится замер данных параметров, устанавливается ОТК изготовителя в зависимости от конструкции, габаритов, результатов внешнего осмотра сосуда.
§ 9. Раздел «7. Результаты испытаний и исследований сварных соединений»
51. В графе «Наименование элемента...» указывается наименование детали или сборочной единицы с номерами (обозначениями) сварных швов одного типа, для которых изготовляется контрольное сварное соединение.
Наименование детали или сборочной единицы с указанием номера (обозначения) сварного шва должно соответствовать схеме контроля сварных швов, входящей в состав проекта со суда, или эскизу, прилагаемому изготовителем сосуда к настоящему разделу паспорта, на котором указаны тип сварных швов, их число и расположение. Эскиз может быть выполнен по примеру эскиза № 2.
52. В графе «Документ о проведении испытания» указываются наименование, номер и дата документа о проведении испытания.
53. В графе «Механические испытания» для сварного соединения указываются:
временное сопротивление (предел прочности) сварного соединения при температуре 20° С;
величина ударной вязкости, температура испытания и тип образца;
диаметр оправки и угол загиба при испытании на изгиб при температуре 20° С.
Графа «Механические испытания» для металла шва и зоны термического влияния заполняются в случаях, оговоренных в технической документации.
В графе «Механические испытания» для металла шва указываются:
временное сопротивление (предел прочности) при температуре 20° С;
относительное удлинение при разрыве;
твердость.
В графе «Механические испытания» для зоны термического влияния (околошовная зона), в которой проявляется температурно-деформационное влияние сварки, указываются величина ударной вязкости, температура испытания, тип образца и твердость по Бринеллю.
В графе «Оценка» указываются оценка результатов механических испытаний и ссылка: нормативно-технический документ (например, «Соответствует правилам Государственной инспекции «Саноатгеоконтехназорат»).
54. В графе «Металлографические исследования» указываются:
номер и дата документа о проведении макро- и микроисследования;
оценка результатов металлографических исследований и ссылка на нормативно-технический документ (например, «Соответствует правилам Государственной инспекции «Саноатгеоконтехназорат»).
55. графе «Клеймо сварщика» указывается клеймо сварщика, выполнявшего сварные швы элемента и контрольные сварные соединения.
Если сварные швы элемента выполнялись несколькими сварщиками, то следует указать на всех этих сварщиков.
§ 10. Раздел «8. Данные о неразрушающем контроле сварных соединений»
56. В графе «Обозначение сварного шва» указывается номер или обозначение сварного швов соответствии со схемой контроля сварных швов, входящей в состав проекта или эскизом, прилагаемым изготовителем к настоящему разделу паспорта. Эскиз может быть выполнен по примеру эскиза № 3. Допускается в данной графе указывать наименование сварного узла (например, «корпус», «рубашка», «распредкамера» и т. д.) и соединителя (например, «шов: обечайка + обечайка»; «поперечный шов»; «фланец + днище» и т. д.).
57. В графе «Номер и дата документа о проведении контроля» указывается номер и дата документа (протокола, отчета или акта) о проведении неразрушающего контроля.
58. В графе «Метод контроля» указывается примененный метод неразрушающего контроля (радиографический, ультразвуковой).
59. В графе «Объем контроля» указывается объем проведенного контроля.
60. В графе величина «Описание дефектов» указываются выявленные дефекты (характер, число и величина дефектов) или делается запись «Без дефектов».
61. В графе «Оценка» указывается оценка результата контроля и ссылка на технический документ (например, «Соответствует правилам Государственной инспекции «Саноатгеоконтехназорат»).
§ 11. Раздел «9. Данные о других испытаниях и исследованиях»
62. В разделе указываются методы испытаний и исследований, не предусмотренные предыдущими разделами настоящего паспорта (испытание на стойкость против межкристаллитной коррозии, стилоскопирование и др.).
§ 12. Раздел «10. Данные о термообработке»
63. В графе «Наименование элемента» указывается наименование сборочной единицы. детали или элемента, которые подвергались термообработке.
64. В графе «Номер и дата документа» указываются номер и дата документа (протокола акта) о проведении термообработки.
65. Раздел может быть заменен диаграммой термообработки, включающей все сведения настоящего раздела.
§ 13. Раздел «11. Данные о гидравлическом (пневматическом) испытании»
66. Раздел заполняется изготовителем сосуда, если испытание проводилось на предприятии-изготовителе, или организацией, проводившей испытание на месте монтажа (установки).
67. В графе «Испытываемая часть сосуда» указывается рабочее пространство (корпус, рубашка, трубное пространство и т. п.), подвергаемое испытанию.
68. В графе «Испытательная среда» указывается «Вода» или, если используется другая жидкость, ее наименование.
69. В зависимости от положения (горизонтальное или вертикальное) сосуда при испытании в соответствующей графе указать «Да».
§ 14. Разделы 13 — 19
72. Разделы 13 — 19 заполняются владельцем сосуда.
73. Изготовитель сосуда должен предусмотреть в паспорте для раздела 17 не менее двух страниц а для раздела 18 — не менее 10 страниц.
§ 15. Приложения
74. Чертежи сосуда должны давать возможность проверки расчетом принятых размеров и контроля соответствия сосуда требованиям конструкторской документации.
75. Расчет на прочность должен быть выполнен для элементов, работающих под давление расчет на прочность элементов, принятых по стандартам, в которых указаны условия эксплуатации (давление, температура), допускается не прилагать, и в этом случае следует сделать ссылку на соответствующий стандарт. Расчет на малоцикловую усталость выполняется при числе циклов нагружения более 103.
76. Руководство по эксплуатации составляется разработчиком сосуда и должна включать регламент проведения в зимнее время пуска (остановки) сосуда, устанавливаемого на открытой площадке или в неотапливаемом помещении.
Пример:
Эскиз № 1 к разделу «6. Карта измерений корпуса сосуда».
Эскиз № 2 к разделу «7. Результаты испытаний и исследований сварных соединений»
1 — обечайка серединная, контрольная пластина № ___
Эскиз № 3 к разделу «8. Данные о неразрушающем контроле сварных соединений»
Примечание: все участки сварных швов, подвергаемых контролю, в том числе места пересечение швов, должны быть обозначены на схеме.
ПРИЛОЖЕНИЕ 3
к
Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
Требования к конструкции сосудов
§ 1. Общие требования
1. Конструкция сосудов должна обеспечивать надежность и безопасность эксплуатации в течение расчетного срока службы и предусматривать возможность проведения технического освидетельствования, очистки, промывки, полного опорожнения, продувки, ремонта, эксплуатационного контроля металла и соединений.
2. Для каждого сосуда устанавливается и указывается в паспорте расчетный срок службы с учетом условий эксплуатации.
3. Устройства, препятствующие наружному и внутреннему осмотрам сосудов (мешалки, змеевики, рубашки, тарелки, перегородки и другие приспособления), должны быть, как правило, съемными.
При применении приварных устройств должна быть предусмотрена возможность их удаления для проведения наружного и внутреннего осмотров и последующей установки на место. Порядок съема и установки этих устройств должен быть указан в руководстве по эксплуатации сосуда.
4. Если конструкция сосуда не позволяет проведение наружного и внутреннего осмотров или гидравлического испытания, предусмотренных требованиями Правил, разработчиком проекта сосуда в руководстве по эксплуатации указываются методика, периодичность и объем контроля, выполнение которых обеспечит своевременное выявление и устранение дефектов. В случае отсутствия в руководстве таких указаний методика, периодичность и объем контроля определяются специализированной организацией.
5. Конструкции внутренних устройств должны обеспечивать удаление из сосуда воздуха при гидравлическом испытании и воды после гидравлического испытания.
6. Сосуды должны иметь штуцера для наполнения и слива воды, а также для удаления воздуха при гидравлическом испытании.
7. На каждом сосуде должны быть предусмотрены вентиль, кран или другое устройство, позволяющее осуществлять контроль за отсутствием давления в сосуде перед его открыванием; при этом отвод среды должен быть направлен в безопасное для обслуживающего персонала место.
8. Сосуды, которые в процессе эксплуатации изменяют свое положение в пространстве, должны иметь приспособления, предотвращающие их самоопрокидывание.
9. Конструкция сосудов, обогреваемых горячими газами, должна обеспечивать надежное охлаждение стенок, находящихся под давлением, до расчетной температуры.
10. Для проверки качества приварки колец, укрепляющих отверстия для люков, лазов и штуцеров, должно быть резьбовое контрольное отверстие в кольце, если оно приварено снаружи, или в стенке, если кольцо приварено с внутренней стороны сосуда.
Данное требование распространяется также и на привариваемые снаружи к корпусу накладки или другие укрепляющие элементы.
Наружные глухие элементы (например, накладки), не работающие под давлением, должны иметь дренажные отверстия в самых низких местах.
11. Заземление и электрическое оборудование сосудов должны быть выполнены в соответствии с «Правилам устройства электроустановок» (ПУЭ).
§ 2. Люки, лючки, крышки
12. Сосуды должны быть снабжены необходимым количеством люков и смотровых лючков, обеспечивающих осмотр, очистку и ремонт сосудов, а также монтаж и демонтаж разборных внутренних устройств.
Сосуды, состоящие из цилиндрического корпуса и решеток с закрепленными в них трубками (теплообменники), и сосуды, предназначенные для транспортировки и хранения криогенных жидкостей, а также сосуды, предназначенные для работы с веществами 1-го и 2-го классов опасности по ГОСТ 12.1.007, но не вызывающие коррозии и накипи, допускается изготавливать без люков и лючков независимо от диаметра сосудов при условии выполнения требования п. 4 настоящего приложения.
13. Сосуды с внутренним диаметром более 800 mm должны иметь люки, а с внутренним диаметром 800 mm и менее — лючки.
14. Внутренний диаметр круглых люков должен быть не менее 400 mm. Размеры овальных люков по наименьшей и наибольшей осям в свету должны быть не менее 325 x 400 mm.
Внутренний диаметр круглых или размер по наименьшей оси овальных лючков должен быть не менее 80 mm.
15. Люки, лючки необходимо располагать в местах, доступных для обслуживания. Требования к устройству, расположению и обслуживанию смотровых окон в барокамерах определяются проектной организацией и указываются в инструкции по монтажу и эксплуатации завода-изготовителя.
16. Крышки люков должны быть съемными. На сосудах, изолированных на основе вакуума, допускаются приварные крышки.
17. Крышки массой более 20 kg должны быть снабжены подъемно-поворотными или другими устройствами для их открывания и закрывания.
18. Конструкция шарнирно-откидных или вставных болтов, хомутов, а также зажимных приспособлений люков, крышек и их фланцев должна предотвращать их самопроизвольный сдвиг.
19. При наличии на сосудах штуцеров, фланцевых разъемов, съемных днищ или крышек, внутренний диаметр которых не менее, чем указанные для люков в п. 14 настоящего приложения, обеспечивающих возможность проведения внутреннего осмотра, допускается люки не предусматривать.
§ 3. Днища сосудов
20. В сосудах применяются днища: эллиптические, полусферические, торосферические, сферические неотбортованные, конические отбортованные, конические неотбортованные, плоские отбортованные, плоские неотбортованные.
21. Эллиптические днища должны иметь высоту выпуклой части, измеренную по внутренней поверхности, не менее 0,2 внутреннего диаметра днища. Допускается уменьшение этой величины по согласованию со специализированной научно-исследовательской организацией.
22. Торосферические (коробовые) днища должны иметь:
высоту выпуклой части, измеренную по внутренней поверхности, не менее 0,2 внутреннего диаметра;
внутренний радиус отбортовки не менее 0,1 внутреннего диаметра днища;
внутренний радиус кривизны центральной части не более внутреннего диаметра днища.
23. Сферические неотбортованные днища могут применяться с приварными фланцами, при этом:
внутренний радиус сферы днища должен быть не более внутреннего диаметра сосуда;
сварное соединение фланца с днищем выполняется со сплошным проваром.
24. В сварных выпуклых днищах, за исключением полусферических, состоящих из нескольких частей с расположением сварных швов по хорде, расстояние от оси сварного шва до центра днища должно быть не более 1/5 внутреннего диаметра днища.
Круговые швы выпуклых днищ должны располагаться от центра днища на расстоянии не более 1/3 внутреннего диаметра днища.
25. Конические неотбортованные днища должны иметь центральный угол не более 45°. Центральный угол конического днища может быть увеличен до 60° по заключению специализированной организации по аппаратостроению.
26. Плоские днища с кольцевой канавкой и цилиндрической частью (бортом), изготовленные механической расточкой, должны изготовляться из поковки. Допускается изготовление отбортованного плоского днища из листа, если отбортовка выполняется штамповкой или обкаткой кромки листа с изгибом на 90°.
27. Для отбортованных и переходных элементов сосудов, за исключением выпуклых днищ, компенсаторов и вытянутых горловин под приварку штуцеров, расстояние l от начала закругления отбортованного элемента до отбортованной кромки в зависимости от толщины s стенки отбортованного элемента должно быть не менее указанного в таблице 1.
Таблица 1

Толщина стенки отбортованного
элемента s, mm

Расстояние до отбортованной кромки l,
mm, не менее

До 5

15

Свыше 5 до 10

2s + 5

Свыше 10 до 20

s + 15

Свыше 20 до 150

s/2 + 25

Свыше 150

100

§ 4. Сварные швы и их расположение
28. При сварке обечаек и труб, приварке днищ к обечайкам должны применяться стыковые швы с полным проплавлением.
Допускаются сварные соединения в тавр и угловые с полным проплавлением для приварки плоских днищ, плоских фланцев, трубных решеток, штуцеров, люков, рубашек.
Применение нахлесточных сварных швов допускается для приварки к корпусу укрепляющих колец, опорных элементов, подкладных листов, пластин под площадки, лестницы, кронштейны и т. п.
29. Конструктивный зазор в угловых и тавровых сварных соединениях допускается в случаях, предусмотренных НТД.
30. Сварные швы должны быть доступны для контроля при изготовлении, монтаже и эксплуатации сосудов, предусмотренного требованиями настоящих Правил, соответствующих стандартов и технических условий.
31. Продольные швы смежных обечаек и швы днищ сосудов должны быть смещены относительно друг друга на величину трехкратной толщины наиболее толстого элемента, но не менее чем на 100 mm между осями швов.
Указанные швы допускается не смещать относительно друг друга в сосудах, предназначенных для работы под давлением не более 1,6 МРа (16 kgf/cm2) и температуре стенки не выше 400° С, с номинальной толщиной стенки не более 30 mm при условии, что эти швы выполняются автоматической или электрошлаковой сваркой и места пересечения швов контролируются методом радиографии или ультразвуковой дефектоскопии в объеме 100%.
32. При приварке к корпусу сосуда внутренних и внешних устройств (опорных элементов, тарелок, рубашек, перегородок и др.) допускается пересечение этих сварных швов со стыковыми швами корпуса при условии предварительной проверки перекрываемого участка шва корпуса радиационным контролем или ультразвуковой дефектоскопией.
33. В случае приварки опор или иных элементов к корпусу сосуда расстояние между краем сварного шва сосуда и краем шва приварки элемента должно быть не менее толщины стенки корпуса сосуда, но не менее 20 mm.
Для сосудов из углеродистых и низколегированных марганцовистых и марганцово-кремнистых сталей (приложение 5), подвергаемых после сварки термообработке, независимо от толщины стенки корпуса расстояние между краем сварного шва сосуда и краем шва приварки элемента должно быть не менее 20 mm.
34. В горизонтальных сосудах допускается местное перекрытие седловыми опорами кольцевых (поперечных) сварных швов на общей длине не более 0,3 5 л х D, а при наличии подкладного листа — не более 0,5 л х D, где D — наружный диаметр сосуда. При этом перекрываемые участки сварных швов по всей длине должны быть проверены радиационным методом или ультразвуковой дефектоскопией. Перекрытие мест пересечения швов не допускается.

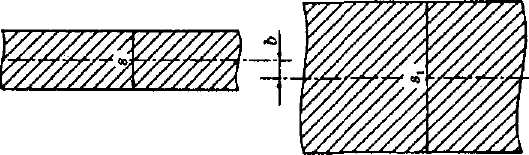

35. В стыковых сварных соединениях элементов сосудов с разной толщиной стенок должен быть обеспечен плавный переход от одного элемента к другому путем постепенного утонения кромки более толстого элемента. Угол наклона поверхностей перехода не должен превышать 20°.
Если разница в толщине соединяемых элементов составляет не более 30% толщины тонкого элемента и не превышает 5 mm, то допускается применение сварных швов без предварительного утонения толстого элемента. Форма швов должна обеспечивать плавный переход от толстого элемента к тонкому.
При стыковке литой детали с деталями из труб, проката или поковок необходимо учитывать, что номинальная расчетная толщина литой детали на 25 — 40% больше аналогичной расчетной толщины стенки элемента из труб, проката или поковок, поэтому переход от толстого элемента к тонкому должен быть выполнен таким образом, чтобы толщина конца литой детали была не менее расчетной величины.
§ 5. Расположение отверстий в стенках сосудов
36. Отверстия для люков, лючков и штуцеров должны располагаться, как правило, вне сварных швов.
Допускается расположение отверстий:
на продольных швах цилиндрических и конических обечаек сосудов, если номинальный диаметр отверстий не более 150 mm;
на кольцевых швах цилиндрических и конических обечаек сосудов без ограничения диаметра отверстий;
на швах выпуклых днищ без ограничения диаметра отверстий при условии 100% проверки сварных швов днищ радиационным методом или ультразвуковой дефектоскопией.
37. На торосферических (коробовых) днищах допускается расположение отверстий только в пределах центрального сферического сегмента. При этом расстояние от центра днища до наружной кромки отверстия, измеряемое по хорде, должно быть не более 0,4D (D — наружный диаметр днища).
ПРИЛОЖЕНИЕ 4
к
Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
Перечень
материалов, используемых для изготовления сосудов, работающих под давлением
Таблица 2

Марка стали,
обозначение стандарта
или технических условий

Технические
требования

Рабочие условия

Виды испытания
и требования

Примечания, данные в конце таблицы

температура стенки, ° С

давление среды, МРа (kgf/cm2), не более

1

2

3456
Ст3сп, Ст3пс,
Ст3кп2
ГОСТ 380
ГОСТ 14637
ГОСТ 14637От 10 до 2001,6(16)ГОСТ 14637п. 1
Ст3сп, Ст3пс,
Ст3гпс
категорий 3, 4, 5 в
зависимости от
рабочей температуры
ГОСТ 380
ГОСТ 14637
ГОСТ 14637
ТУ 14-1-3023*
группы 1, 2
От –0 до 4255(50)ГОСТ 14637
ТУ 14-1-3023
п.п. 2, 4, 5, 7,8
16К, 18К, 20К,
22К категорий
3, 5, 11, 17, 18 в
зависимости от
рабочей температуры
ГОСТ 5520
ГОСТ 5520От –20 до 475Не ограниченоГОСТ 5520п.п. 4, 5, 8
22К
ТУ 108.11-543
ТУ 108.11-543От –20 до 350Не ограниченоТУ 108.11-543п.п. 7, 8
15.20
ГОСТ 1050
ГОСТ 1577От –20 до 4255(50)ГОСТ 1577п.п. 3, 7, 8
09Г2С, 10Г2С1
категорий 3, 4, 5,
6, 7, 8, 9, 12,13, 14,
15, 16, 17, 18 в
зависимости от
рабочей температуры
ГОСТ 5520
ГОСТ 5520От –70 до 475Не ограниченоГОСТ 5520п.п. 4, 8
17ГС, 17ПС,16ГС
категорий 3, 4, 5, 6,
12, 18 в зависимости
от рабочей температуры
ГОСТ 5520
ГОСТ 5520От –40 до 475Не ограниченоГОСТ 5520п.п. 4, 8
09Г2С-Ш
ТУ 14-1-2072
ТУ 14-1-2072От –606 до 475Не ограниченоТУ 14-1-2072п. 7
09Г2СЮЧ,
09ХГ2СЮЧ
ТУ 14-1-5065
ТУ 14-1-5065От –70 до 475Не ограниченоТУ 14-1-5065п. 7
17ГС, 17Г1С,
16ГС, 14Г2, 09Г2С
категорий 1, 2, 3, 4,
12 в зависимости от
рабочей температуры
ГОСТ 19281
ГОСТ 19281От –40 до 475Не ограниченоГОСТ 19281п.п. 6, 7, 12
14Г2АФ, 16Г2АФ
ГОСТ 19281
ГОСТ 19281От – 60 до 4755(50)ГОСТ 19281
п.п. 6, 7, 12

От –50 до 400

Не ограничен

09Г2ФБ. 10Г2ФБ
ТУ 14-1-4083
ТУ 14-1-4083От –60 до 42010(100)ТУ 14-1-4083п. 7
09Г2БТ. 10Г2БТ,
07ГФБ-У
ТУ 14-1-4083
ТУ 14-1-4083От –70 до 200Не ограниченоТУ 14-1-4083п. 7
Е40.Е32
ГОСТ 5521
ГОСТ 5521От –40 до 200Не ограниченоГОСТ 5521п. 7
10ХСНД 15ХСНД
ГОСТ 19281
ГОСТ 19281От –40 до 400Не ограниченоГОСТ 19281п.п. 6, 7, 12
А, В
ГОСТ 5521
ГОСТ 5521От 0 до 200Не ограниченоГОСТ 5521п.п. 2, 7, 8
Д32, Д40
ГОСТ 5521
ГОСТ 5521От –20 до 200Не ограниченоГОСТ 5521п.п. 2, 7, 8
12ХМ
ГОСТ 20072
ТУ 14-1-642От –40 до 540Не ограниченоТУ 14-1-642
12ХМ
ТУ 14-1-642
ТУ 24-10-003
ТУ 24-10-003
ТУ 108.1263
От –40 до 560Не ограниченоТУ 24-10-003
ТУ 108.1263
I2XM категории 3
ГОСТ 5520
ГОСТ 5520От –40 до 560Не ограниченоГОСТ 5520
12ХМ
ТУ 14-1-2304
ТУ 14-1-2304От –40 до 560Не ограниченоТУ 14-1-2304
12ХМ, 15ХМ
ТУ 302.02.031
ТУ 302.02.031От –40 до 550Не ограниченоТУ 302.02.031
20ЮЧ
ТУ 14-1-4853
ТУ 14-1-4853От –40 до 475Не ограниченоТУ 14-1-4853
09ХГ2НАБЧ
ТУ 14-1-3333
ТУ 14-1-3333От –40 до 475Не ограниченоТУ 14-1-3333
15Г2СФ
ТУ 14-1-4502
ТУ 14-1-4502От –60 до 350Не ограниченоТУ 14-1-4502
15Г2СФ
категорий 1, 2,
3,4,5,6, 12, 13. 14
в зависимости от
рабочей температуры
ГОСТ 19281
ГОСТ 19281От –60 до 350Не ограниченоГОСТ 19281п.п. 6, 7
10Х2ГНМ
ТУ 108.11-928
ТУ 108.11-928От –40 до 550Не ограниченоТУ 108.11-928
16ГНМА
ОСТ 108.030.118
ОСТ 108.030.118*От –20 до 350Не ограниченоОСТ 108.030.118
10Х2М1А-А
ТУ 302.02.121
ТУ 302.02.121От –40 до 560Не ограниченоТУ 302.02.121
10Х2М,
10Х2М1ФБ
ТУ 14-1-3409
ТУ 14-1-3409
без примеч. 4 к
табл. 2
От –40 до 510Не ограниченоТУ 14-1-3409
16ГМ10Ч
ТУ 14-1-4824
ТУ 14-1-4824От –40 до 520Не ограниченоТУ 14-1-4824
15Х5М
ГОСТ 20072
Группа М 26
ГОСТ 7350 ТУ
14-1-2657
От –40 до 650Не ограниченоГОСТ 7350
ТУ 14-1-2657
12Х2МФА
ТУ 108.131
ТУ 108.131От –40 до 500Не ограниченоТУ 108.131
15Х2МФА-А
ТУ 302.02.014
ТУ 302.02.014
От –40 до 510Не ограниченоТУ 302.02.014

Свыше 510 до 560

10(100)

15Х2МФА
ТУ 108.131
ТУ 108.131От 0 до 500Не ограниченоТУ 108.131
18Х2МФА,
25Х2МФА,
25ХЗМФА
ТУ 108.131
ТУ 5.961-11060
ТУ 108.131

ТУ 5.961-11060
без п. 2.13 е
От 0 до 500Не ограниченоТУ 108.131

ТУ 5.961-11060
38ХНЗМФА
ГОСТ 4543
ТУ 108.11.906От 0 до 500Не ограниченоТУ 108.11.906
10Х14П4Н4Т
ГОСТ 5632
Группа М2б
ГОСТ 7350
Группы М2а и
М3а ГОСТ 5582
От –196 до 500Не ограниченоГОСТ 7350
ГОСТ 5582
п. 10
08Х22Н6Т,
08X21Н6М2Т
ГОСТ 5632
Группа М2б
ГОСТ 7350
Группы М2а и
М3а
ГОСТ 5582
От –40 до 300Не ограниченоГОСТ 7350
ГОСТ 5582
п. 10
03Х19АГЗН10
ТУ 14-1-2261
ТУ 14-1-2261От –196 до 450Не ограниченоТУ 14-1-2261
03Х21Н21М4ГБ
ГОСТ 5632
Группа М2б
ГОСТ 7350
От –70 до 450Не ограниченоГОСТ 7350п. 10
08Х18Г8Н2Т
ГОСТ 7350
Группа М2б
ГОСТ 7350
От –20 до 3005(50)ГОСТ 7350п. 10
07Х13АГ20
ТУ 14-1-2640
ТУ 14-1-3342
ТУ 14-1-2640
ТУ 14-1-3342
От –70 до 3005(50)ТУ 14-1-2640
ТУ 14-1-3342
п. 10
08Х18Н10Т
ГОСТ 5632
Группа М2б
ГОСТ 7350
От –253 до 610Не ограниченоГОСТ 7350п. 10
08Х18Н12Б
ГОСТ 5632
Группа М2б
ГОСТ 7350
От –196 до 610Не ограниченоГОСТ 7350п. 10
O3XI8H11
ГОСТ 5632
ГУ 14-1-3071
ТУ 14-1-2144
Группы М2а и
М3а ГОСТ 5582
От –253 до 450Не ограниченоТУ 14-1-3071
ТУ 14-1-2144
ГОСТ 5582
п. 10
04Х18Н10
ГОСТ 5632
Группа М2б
ГОСТ 7350
От –270 до 6005(50)ГОСТ 7350п. 10
02X18HI1
ТУ 14-1-3071
ГУ 14-1-3071От –253 до 4505(50)ТУ 14-1-3071п. 10
08Х17Н13М2Т
10Х17Н13М2Т
ГОСТ 5632
Группа М2б
ГОСТ 7350
Группы М2а и
М3а ГОСТ 5582
От –253 до 700Не ограниченоГОСТ 7350
ГОСТ 5582
п. 10
Х17Н13МЗТ
ГОСТ 5632
Группа М2б
ГОСТ 7350
Группы М2а и
М3а ГОСТ 5582
ТУ 14-1-394,
группа А
От –196 до 600Не ограниченоГОСТ 7350
ГОСТ 5582
ТУ 14-1-394
п. 10
08Х17Н15МЗТ
ГОСТ 5632
Группа М2б
ГОСТ 7350
От –196 до 600Не ограниченоГОСТ 7350п. 10
03ХН28МДТ,
06Х28МДТ
ГОСТ 5632
Группа М2б
ГОСТ 7350
Группы М2а и
М3а
ГОСТ 5582
От –196 до 400Не ограниченоГОСТ 7350
ГОСТ 5582
п. 10
03Х17Н14МЗ
ГОСТ 5632
ТУ 14-1-5071
ТУ 14-1-5056
ТУ 14-1-5073
ТУ 14-1-5054
От –196 до 450Не ограниченоТУ 14-1-5071
ТУ 14-1-5056
ТУ 14-1-5073
ТУ 14-1-5054
п. 10
08Х18Н10
ГОСТ 5632
Группа 2
ГОСТ 5582
Группа М2б
ГОСТ 7350
От –270 до 600Не ограниченоГОСТ 5582
ГОСТ 7350
п. 10
12XI8H9T,
12Х18Н10Т
ГОСТ 5632
Группа М2б
ГОСТ 7350
ГОСТ 5582
От –270 до 610Не ограниченоГОСТ 7350п. 10
08X13
ГОСТ 5632
Группа М2б
ГОСТ 7350
ГОСТ 5582
От –40 до 550Не ограниченоГОСТ 7350п. 10
08Х18Н10Т,
08Х18Н12Б,
12Х18Н10Т
ГОСТ 5632
Группа М2б
ГОСТ 7350
ГОСТ 5582
От 610 до 7005(50)ГОСТ 7350п. 10
20X13, 12X13
ГОСТ 5632
Группа М2б
ГОСТ 7350
От –40 до 550Не ограниченоГОСТ 7350п. 10
ХН32Т
ТУ 14-1-625
ТУ 14-1-625От –70 до 900Не ограниченоТУ 14-1-625п. 10
15Х18Н12С4Т10
ГОСТ 5632
ТУ 14-1-1337От –20 до 2002,5 (25)ТУ 14-1-1337п. 10
ХН65МВУ,
Х70МФ-ВИ
ТУ 14-1-4253
ТУ 14-1-4253От –70 до 5005(50)ГОСТ 7350,
группа А
От –70 до 3001(10)ГОСТ 5582 и
п. 3.2
ОСТ 26-01-858
08сп,08Т
ТУ 14-1-3172
ТУ 14-1-3172От –20 до 3002,5 (25)ТУ 14-1-3172п. 11
08ГТТУ 14-1-3899
ТУ 14-1-3899
От –20 до 3002,5 (25)ТУ 14-1-3899п. 11
Примечания:
* Ссылка на ТУ, ОСТ является справочной.
1. Толщина листа не более 16 mm.
2. Допускается применять листовой прокат сталей марок Ст3сп, Ст3пс категории 3 толщиной не более 40 mm; сталей марок Ст3сп, Ст3пс категорий 4 и 5 толщиной не более 25 mm, стали марки Ст3Гпс толщиной не более 30 mm.
3. Объем и виды испытаний сталей марок 15 и 20 по ГОСТ 1577 должны быть проведены по ГОСТ 5520 в том же объеме, что и для сталей марок 15К, 16К, 18К и 20К соответствующих категорий.
4. Механические свойства листов толщиной менее 12 mm проверяются на листах, взятых от партии.
5. Испытание на механическое старение проводится в том случае, если при изготовлении сосудов или их деталей, эксплуатируемых при температуре выше 200° С сталь подвергается холодной деформации (вальцовка, гибка, отбортовка и др.).
6. Листы по ГОСТ 19281 должны поставляться с обязательным выполнением п.п. 2.2.1, 2.2.2, 2.2.3, 2.2.7, 2.2.9, 2.2.12 ГОСТа, а также должен проводиться контроль макроструктуры по ГОСТ 5520 от партии листов.
7. Испытания проводятся полистно при температуре эксплуатации ниже –30° С, выше 200° С или при давлении более 5 МРа (50 kgf/cm2) при толщине листа 12 mm и более.
8. Допускается снижение температурного предела применения углеродистых и низколегированных сталей на 20° С (но не ниже –70° С) для сосудов с толщиной стенки до 36 mm, если при расчете на прочность допускаемые напряжения уменьшены не менее чем в 1,35 раза и проведена термообработка сосуда.
Если при расчете на прочность допускаемые напряжения уменьшены не менее чем в 2,85 раза, то температурный предел применения указанных сталей может быть снижен на 20° С (но не ниже –70° С) без проведения термообработки сосуда.
9. Для сталей, поставляемых по ГОСТ 5521, при температуре эксплуатации выше 200° С необходимо проведение старения.
10. Допускается применение листа по ГОСТ 7350 с качеством поверхности по группам МЗб и М4б при условии, что в расчете на прочность учтена глубина дефекта.
11. Для эмалированных сосудов.
12. ГОСТ 19281 распространяется на прокат из сталей повышенной прочности, применяемых для сосудов, не подвергаемых термической обработке. Возможность применения проката из сталей по ГОСТ 19281 для сосудов, подвергаемых термической обработке, должна согласовываться со специализированной организацией.
13. Для изготовления деталей, не подлежащих сварке.
Таблица 3

Стальные трубы

Марка стали, обозначение
стандарта или
технических
условий

Технические
требования

Рабочие условия

Виды испытаний
и требования

Примечания,
данные в

температура
стенки, ° С

давление
среды, МРа
(kgf/cm2), не
более

1

2

3456
Ст3спЗ, Ст3псЗ
ГОСТ 380
ГОСТ 14637
Трубы
водогазопроводные
(усиленные)
по ГОСТ 3262
От 0 до 2001,6(16)
Ст3кп
ГОСТ 380
ГОСТ 14637
Трубы
электросварные
по ГОСТ 10706,
группа В
От 10 до 2001,6(16)ГОСТ 10706,
группа В
п. 8
Ст3сп, Ст3пс
категорий 4, 5 в
зависимости от
рабочей температуры
ГОСТ 380
ГОСТ 14637
Трубы
электросварные
по ГОСТ 10706,
группа В
От –20 до 4005(50)ГОСТ 10706,
группа В
п. 1
Ст3спЗ, Ст3псЗ
ГОСТ 380
ГОСТ 14637
Трубы
электросварные
по ГОСТ 10706,
группа В
От 0 до 2005(50)ГОСТ 10706,
группа В
п. 8
10, 20
ГОСТ 1050

Трубы
электросварные
ТУ 14-3-624*
От –30 до 4004(40)ТУ 14-3-624
ГОСТ 550,
группы А, Б
От –30 до 4755(50)ГОСТ 550,
ГОСТ 8733
группа В
пп. 2,3,4
ГОСТ 8733,
группа В
ГОСТ 8731
группа В
ГОСТ 8731,
группа В
10, 20
ГОСТ 1050
ГОСТ 550,
группы А, Б
ГОСТ 8733,
группа В
От –30 до 47516(160)ГОСТ 550
ГОСТ 8733,
группа В
п. 5
10, 20
ГОСТ 1050
ГОСТ 550,
группы А, Б
ГОСТ 8731,
группа В
От –30 до 47516(160)ГОСТ 550
ГОСТ 8731,
группа В
п. 6
ТУ 14-3-190От –30 до 4256,4 (64)ТУ 14-3-190
20 ТУ 14-3-460
20ЮЧ
ТУ 14-1-4853
ТУ 14-3-1652
ТУ 14-3-1745
ТУ 14-3-460От –30 до 475Не ограниченоТУ 14-3-460п. 3
ТУ 14-1-4853От –40 до 475Не ограниченоТУ 14-1-4853
ТУ 14-3-1652ТУ 14-3-1652
ТУ 14-3-1745ТУ 14-3-1745
15ГС
ТУ 14-3-460
ТУ 14-3-460От –40 до 400Не ограниченоТУ 14-3-460п. 3
09Г2С
ГОСТ 19281
ТУ 14-3-500От –60 до 475Не ограниченоТУ 14-3-500

ТУ 14-3-1128ТУ 14-3-1128
10Г2ФБ
ТУ 14-3-1464
ТУ 14-3-1464От –60 до 42010(100)ТУ 14-3-1464
13ГСЛ3ПС-У
ТУ 14-3-1464
ТУ 14-3-1464От –40 до 3005,5(55)ТУ 14-3-1464
10Г2
ГОСТ 4543
ГОСТ 550,
группы А, В
От –70 до -31Не ограниченоГОСТ 550п. 7
ГОСТ 8733,
группа В
От –30 до 475ГОСТ 550
ГОСТ 8733
ГОСТ 8731,
группа В
ГОСТ 8731
12XM, 15XM
ТУ 302.02.031
ТУ 302.02.031От 0 до 550Не ограниченоТУ 302.02.031
15ХМ
ТУ 14-3-460
ТУ 14-3-460От –40 до 560Не ограниченоТУ 14-3-460
12Х1МФ
ГОСТ 20072
ТУ 14-3-460От –20 до 560Не ограниченоТУ 14-3-460
15X5 ГОСТ 20072ГОСТ 550,
группы Л, Б
От –40 до 425Не ограниченоГОСТ 550
15Х5М
15Х5М-У,
15Х5ВФ
ГОСТ 20072
ГОСТ 550,
группы А, Б
От –40 до 650Не ограниченоГОСТ 550
15Х5М-У
ГОСТ 20072
ТУ 14-3-1080От –40 до 650Не ограниченоТУ 14-3-1080
12Х8ВФ
ГОСТ 20072
ГОСТ 550От –40 до 650Не ограниченоГОСТ 550
Х9М
ТУ 14-3-457
ТУ 14-3-457От –40 до 650Не ограниченоТУ 14-3-457
Х8
ГОСТ 550
ГОСТ 550От –40 до 475Не ограниченоГОСТ 5 50
10Х14П4Н4Т
ТУ 14-3-1905
ТУ 14-3-1905От –196 до 500Не ограниченоТУ 14-3-1905
08Х22Н6Т
ГОСТ 5632
ГОСТ 9 940
ГОСТ 9 941
ТУ 14-3-1905
От –40 до 300Не ограниченоГОСТ 9940
ГОСТ 9941
ТУ 14-3-1905
08X21Н6М2Т
ГОСТ 5632
ТУ 14-3-1905От –40 до 300Не ограничено��ТУ 14-3-1905
08Х18Г8Н2Т
ТУ 14-3-1596
ТУ 14-3-1596От –20 до 3002,5 (25)ТУ 14-3-1596
03Х19АГЗН10
ТУ 14-3-415
ТУ 14-3-415От –196 до 450Не ограниченоТУ 14-3-415
03Х17Н14МЗ
ТУ 14-3-396
ТУ 14-3-396ТУ 14-3-396
08Х18Н10Т,
10Х18Н10Т
ГОСТ 5632
Трубы
электросварные
ТУ 14-3-1391
От –273 до 6105(50)ТУ 14-3-1391
12X18HI0T
ГОСТ 5632
ГОСТ 9940
ГОСТ 9941
От –270 до 610Не ограниченоГОСТ 9940
ГОСТ 9941
12Х18Н12Т
ТУ 14-3-460
ТУ 14-3-460От –270 до 610Не ограниченоТУ 14-3-460
02Х18Н11
ТУ 14-3-1401
ТУ 14-3-1401От –196 до 450Не ограниченоТУ 14-3-1401
08Х18Н10Т
ГОСТ 5632
ГОСТ 9940
ГОСТ 9941
От –270 до 610Не ограниченоГОСТ 9940
ГОСТ 9941
03XI8H11
ГОСТ 5632
ТУ 14-3-1401От –196 до 450Не ограниченоТУ 14-3-1401
08Х18Н12Б
ГОСТ 5632
ГОСТ 9940
ГОСТ 9941
От –196 до 610Не ограниченоГОСТ 9940
ГОСТ 9941
10Х17Н13М2Т
ГОСТ 5632
ГОСТ 9940
ГОСТ 9941
От –270 до 700Не ограниченоГОСТ 9940
ГОСТ 9941
08Х17Н15МЗТ
ГОСТ 5632
ГОСТ 9940
ГОСТ 9941
От –196 до 600Не ограниченоГОСТ 9940
ГОСТ 9941
08Х18Н10Т,
08Х18Н12Б,
12XI8H10T
ГОСТ 5632
ГОСТ 9940
ГОСТ 9941
От 610 до 7005(50)
ОЗХН28МДТ
ГОСТ 5632
ТУ 14-3-694От –196 до 4005(50)ТУ 14-3-694
08X13,12X13
ГОСТ 5632
ГОСТ 9941От –40 до 550Не ограниченоГОСТ 9941
ХН32Т
ТУ 14-3-489
ТУ 14-3-489От –70 до 900Не ограниченоТУ 14-3-489
14ХГС ТУ
14-3-433
ТУ 14-3-433От –50 до 370Не ограниченоТУ 14-3-433
30ХМА
ТУ 14-3-433
ТУ 14-3-433От –50 до 450Не ограниченоТУ 14-3-433
15Х18Н19С4ТЮ
ТУ 14-3-310
Н70МФ-ВИ
ТУ 14-3-1227
ТУ 14-3-310

ТУ 14-3-1227
От –50 до 500
От –70 500
От –70 до 300
Не ограничено

1(10) 5(50)
ТУ 14-3-310
ГОСТ 9941
ГОСТ 11068 и
пп. 2.3.2,2.3.3
ОСТ 26-01-858
ХН65МВУ,
ХН65МВ
ТУ 14-3-1227
От –70 до 500ТУ 14-3-1227
Примечания:
* Ссылка на ТУ, ОСТ является справочной.
1. При заказе необходимо требовать поставку труб для магистральных тепловых сетей.
2. При заказе труб по ГОСТ 550, предназначенных для изготовления теплообменных аппаратов, необходимо оговаривать группу А.
3. Допускается применять трубы с толщиной стенки не более 12 mm при температуре эксплуатации от минус 40° С.
4. Трубы с толщиной стенки 12 mm и более по ГОСТ 8731 должны быть испытаны на ударную вязкость при температуре 20° С в организации-изготовителе.
5. При условии испытания на сплющивание.
6. При условии испытания на сплющивание и проверки макроструктуры.
7. При условии испытания на ударную вязкость при рабочей температуре.
8. Проверка механических свойств сварного соединения у каждой десятой трубы одной партии радиационным методом или ультразвуковой дефектоскопией сварного шва каждого корпуса, изготовленного из труб в соответствии с требованиями Правил.
9. Трубы из стали марки 15ГС при температуре стенки ниже минус 30° С должны испытываться на ударный изгиб при температуре минус 40° С. Значение ударной вязкости должно быть не менее 30 J/cm2 (3,0 kgf -m/cm2).
10. Для трубных пучков, не подлежащих сварке.
Таблица 4

Марка стали,
обозначение
стандарта или
технических
условий

Технические
требования

Рабочие условия

Виды испытаний
и требования

Примечания,
данные в конце
таблицы

температура
стенки, ° С

давление среды,
МРа (kfg/cm2),
не более

1

2

3456
Стбсп
ГОСТ 380
ГОСТ 8479, группа
IV-KП.245 (КП.25)
От –20 до 4005(50)ГОСТ 8479,
группа IV
п. 1
Ст3сп
ГОСТ 380
От –20 до 450
20К
ГОСТ 1050
ГОСТ 8479, группа
IV-КП.195(КП.20) и
группа
IV-КП.215(КП.22)
От –30 до 475Не ограниченоГОСТ 8479,
группа IV
п. 2
20К
ГОСТ 5520
ГОСТ 8479,
группа
IV-КП,195(КП.20)
От –30 до 475Не ограниченоГОСТ 8479,
группа IV
20, 22К
ОСТ 108.030.113
ОСТ 108.030.113*От –30 до 450Не ограниченоОСТ 108.030.113
22К, 22К-Ш,
22К-ВД, 22К-ВРВ
ТУ 108.11-543
ТУ 108.11-543*От –30 до 475Не ограниченоТУ 108. 11-543
20ЮЧ
ТУ 14-1-4853
ГОСТ 8479, группа
IV-КП.215(КП22)
От –40 до 475Не ограниченоГОСТ 8479,
группа IV
п.п. 2, 3
16ГС
ГОСТ 19281
ГОСТ 8479, группа
IV-KП245 (КП.25)
От –40 до 475Не ограниченоГОСТ 8479,
группа IV
п.п. 2, 3
15ГСД6ГС
ОСТ 108.030.113
ОСТ 108.030.113От –20 до 450Не ограниченоОСТ 108.030.113
15ГС
ОСТ 108.030.113
ОСТ 26-01-135От –40 до 400Не ограниченоОСТ 26-01-135
14ХГС
ГОСТ 19281
ОСТ 26-01-135От –50 до 380Не ограниченоОСТ 26-01-135
10Г2
ГОСТ 4543
ГОСТ 8479 группа
IV-КП.215(КП.22)
От –70 до 475Не ограниченоГОСТ 8479,
группа IV
п. 2
09Г2С
ГОСТ 19281
ГОСТ 8479 группа
IV-КП.245 (КП.25)
От –70 до 475Не ограниченоГОСТ 8479,
группа IV
п.п. 2, 3
20Х
ГОСТ 4543
ГОСТ 8479 группа
IV-KП395 (КП.40)
От –40 до 450Не ограниченоГОСТ 8479,
группа IV
15ХМ
ГОСТ 4543
ГОСТ 8479 группа
IV-КП.275
σв>440 МПа
От –40 до 560Не ограниченоГОСТ 8479,
группа IV
п. 3
15Х5ВФ, 15Х5М
ГОСТ 20072
ГОСТ 8479, группа
IV-КП.395С;
δ>13%,
Ψ>35%,
KCU>50 Дж/см2
От –40 до 600Не ограниченоГОСТ 8479,
группа IV
п. 3
12Х1МФ
ОСТ 108.030.113
ОСТ 108.030.113От –20 до 450Не ограниченоОСТ 108.030.113
12ХМ
ГОСТ 20072
ГОСТ 8479, группа
IV-KП.235
От –40 до 450Не ограниченоГОСТ 8479,
группа IV
12ХМ, 15ХМ
ТУ 302.02.031
ТУ 302.02.031От –40 до 560Не ограниченоТУ 302.02.031
15Х2МФА-А
ТУ 302.02-014
ТУ 302.02-014От –40 до 510

Свыше 510 до 560
Не ограничено

10 (100)
ТУ302.02-014,
группа II
08Х22Н6Т,
08Х21Н6М2Т
ГОСТ 5632
ГОСТ 25054,
группа IV
От –40 до 300Не ограниченоГОСТ 25054,
группа IV
12XI8H9T,
12X18Н10Т,
08Х18Н10Т
ГОСТ 5632
ГОСТ 25054,
группа, IV
–270 до 610

От 610 до 700
Не ограниченоГОСТ 25054,
группа IV
10Х17Н13М2Т
ГОСТ 5632
ГОСТ 25054,
группа IV
От –253 до 600Не ограниченоГОСТ 25054,
группа IV
04Х18Н10,
03XI8H11
ГОСТ 5632
ГОСТ 25054,
группа IV
От –270 до 450Не ограниченоГОСТ 25054,
группа IV
03XI7H14M3
ГОСТ 5632
ГОСТ 25054,
группа IV
От –196 до 450Не ограниченоГОСТ 25054,
группа IV
10Х17Н13МЗТ
ГОСТ 5632
ГОСТ 25054,
группа IV
От –196 до 600Не ограниченоГОСТ 25054,
группа IV
08Х17Н15МЗТ
ГОСТ 5632
ГОСТ 25054,
группа IV
От –196 до 600Не ограниченоГОСТ 25054,
группа IV
08X13,12X13
ГОСТ 5632
ГОСТ 25054,
группа IV
От –196 до 4005(50)ГОСТ 25054,
группа IV
08X13,12X13
ГОСТ 5632
ГОСТ 25054,
группа IV
От 0 до 5506,4 (64)ГОСТ 25054,
группа IV
п. 1
08X13, 12X13,
20X13,30X13
ГОСТ 5632
ОСТ 26-01-135От –40 до 420Не ограниченоОСТ 26-01-135
20X13, 20Х17Н2
ГОСТ 5632
ГОСТ 25054,
группа IV
От - 40 до 550Не ограниченоГОСТ 25054
07X16Н6
ГОСТ 5632
ГОСТ 25054,
группа IV
От –40 до 325Не ограниченоГОСТ 25054
15Х18Н12С4ТЮ
ГОСТ 5632
ГОСТ 25054,
группа IV
От –50 до 500Не ограниченоГОСТ 25054
03Х21Н21М4ГБ
ГОСТ 5632
ГОСТ 25054,
группа IV
От –196 до 400Не ограниченоГОСТ 25054
30ХМА
ГОСТ 4543
ГОСТ 8479, группа
IV ОСТ 26-01-135
От –50 до 420Не ограниченоГОСТ 8479
ОСТ26-0Ы35
20Х2МА
ОСТ26-01-135
ОСТ 26-01-135От –40 до 475Не ограниченоОСТ 26-01-135
22ХЗМ
ОСТ 26-01-135
ОСТ 26-01-135От –40 до 510Не ограниченоОСТ 26-01-135
15Х2МФА,
18Х2МФА,
25Х2МФА,
25ХЗМФА
ТУ 108-131
ТУ 108-131От 0 до 510Не ограниченоТУ 108-131
18ХЗМВ,
20ХЗМБФ
ГОСТ 20072
ОСТ 26-01-135От –50 до 510Не ограниченоОСТ 26-01-135
38ХНЗМФА
ГОСТ 4543
ОСТ 26-01-135От –40 до 420Не ограниченоОСТ 26-01-135
Примечания:
* Ссылка на ТУ, ОСТ является справочной.
1. Для изготовления деталей, не подлежащих сварке.
2. Поковки из сталей марок 16ГС, 09Г2С, 10Г2 должны испытываться на ударную вязкость при рабочих температурах ниже –30° С. При этом величина ударной вязкости должна быть не менее 30 J/cm2 (3kgfm/cm2).
Таблица 5

Сортовая сталь (круглая, полосовая и фасонных профилей)

Марка стали,
обозначение
стандарта или
технических
условий

Технические
требования

Рабочие условия

Виды испытаний
и требования

Температура
стенки, ° С

Давление среды,
МРа (kgf/cm2),
не более

1

2

3

45
Ст3кп2
ГОСТ 535
ГОСТ 535От 10 до 2001,6(16)ГОСТ 535
Ст3пс4, Ст3сп4
ГОСТ 535
ГОСТ 535От –20 до 2005(50)ГОСТ 535
Ст3сп3, Ст3пс3
ГОСТ 535
ГОСТ 535От 0 до 4255(50)ГОСТ 535
Ст5сп2
ГОСТ 535
ГОСТ 535От 0 до 4255(50)ГОСТ 535
10, 15,20
ГОСТ 1050
ГОСТ 1050От –20 до 475Не ограниченоГОСТ 1050
09Г2С-7, 09Г2-7
ГОСТ 19281
ГОСТ 19281От –70 до 200Не ограниченоГОСТ 19281
09Г2С-4, 09Г2-4
ГОСТ 19281
ГОСТ 19281От –40 до 200Не ограниченоГОСТ 19281
09Г2С-12,09Г2-12
ГОСТ 19281
ГОСТ 19281От –40 до 475Не ограниченоГОСТ 19281
10Г2
ГОСТ 4543
ГОСТ 4543От –70 до 475Не ограниченоГОСТ 4543
10Х14П4Н4Т
ГОСТ 5632
ГОСТ 5949От –196 до 500Не ограниченоГОСТ 5949
20ЮЧ
ТУ 14-1-4853
ТУ 14-1-4853От –40 до 475Не ограниченоГОСТ 4543
ТУ 14-1-4853
08Х22Н6Т,
08Х21Н6М2Т
ГОСТ 5632
ГОСТ 5949От –40 до 300Не ограниченоГОСТ 5949
12Х18Н10Т,
08Х18Н10Т
ГОСТ 5632
ГОСТ 5949От –270 до 610

Свыше 610 до 700
Не ограничено
5(50)
ГОСТ 5949
15Х5М
ГОСТ 20072
ГОСТ 20072От –40 до 650Не ограниченоГОСТ 20072
08Х18Н12Б
ГОСТ 5632
ГОСТ 5949От –196 до 610
Свыше 610 до 700
Не ограничено
5(50)
ГОСТ 5949
15Х18Н12С4ТЮШ
ГОСТ 5632
ТУ 14-1-915От –20 до 1202,5 (25)ТУ 14-1-915
ГОСТ 5949
10Х17Н13М2Т,
1ОХ17Н13МЗТ
ГОСТ 5632
ГОСТ 5949От –253 до 600Не ограниченоГОСТ 5949
08XI7H15M3T
ГОСТ 5632
ГОСТ 5949От –196 до 600Не ограниченоГОСТ 5949
06ХН28МДТ
ГОСТ 5632
ГОСТ 5949От –196 до 400Не ограниченоГОСТ 5949
08X13,12X13
ГОСТ 5632
ГОСТ 5949От –40 до 5506,4 (64)ГОСТ 5949
03Х18Н11
ГОСТ 5632
ТУ 14-1-1160От –196 до 4505(50)ТУ 14-1-1160
03Х17Н14МЗ
ГОСТ 5632
ТУ 14-1-3303От –196 до 4505(50)ТУ 14-1-3303
Н70МФ
ТУ 14-1-2260
ТУ 14-1-2260От –70 до 3001(10)ГОСТ 5949
ОСТ 26-01-858
ХН65МВ
ТУ 14-1-3239
ТУ 14-1-3239От –70 до 5005(50)ГОСТ 5949
ОСТ 26-01-858
ХН78Т
ТУ 14-1-3957
ТУ 14-1-3957От –70 до 700
От 700 до 900
Не ограничено
1,5(15)
ГОСТ 5949
ОСТ 26-01-858
ХН32Т
ТУ 14-1-284
ТУ 14-1-284От –70 до 900Не ограниченоТУ 14-1-284
Таблица 6

Стальные отливки

Марка стали,
обозначение
стандарта или
технических
условий

Технические
требования

Рабочие условия

Виды
испытаний
и требования

Примечания,
данные в конце
таблицы

Температура
стенки, ° С

Давление среды,
МРа (kgf/cm2),
не более

1

23456
20Л, 25Л
ГОСТ 977
ГОСТ 977,
группа 3
От –30 до 450Не ограниченоГОСТ 977,
группа 3
ТУ 26-02-19
п.п. 1, 2
35Л, 45Л
ГОСТ 977
ГОСТ 977,
группа 3
От –30 до 450Не ограниченоГОСТ 977,
группа 3
ТУ 26-02-19
п.3
20ХМЛ
ГОСТ 977
ГОСТ 977,
группа 3
От –40 до 540Не ограниченоГОСТ 977,
группа 3
ТУ 26-02-19
20Х5МЛ
ГОСТ 977
ГОСТ 977,
группа 3
От –40 до 600Не ограниченоГОСТ 977,
группа 3
ТУ 26-02-19
20ГМЛ
ОСТ 26-07-402
ОСТ 26-07-402*От –40 до 450Не ограниченоОСТ 26-07-402
20Х5ТЛ
ТУ 26-02-19
ТУ 26-02-19*От –40 до 425Не ограниченоТУ 26-02-19
20Х5ВЛ
ТУ 26-02-19
ТУ 26-02-19От –40 до 550Не ограниченоТУ 26-02-19
20Х8ВЛ
ГОСТ 977
ГОСТ 977,
группа 3
От –40 до 600Не ограниченоГОСТ 977,
группа 3
ТУ 26-02-19
20ХНЗЛ
ТУ 26-02-19
ТУ 26-02-19От –70 до 450Не ограниченоТУ 26-02-19п. 4
12Х18Н9ТЛ,
10Х18Н9Л
ГОСТ 9 77
ГОСТ 977,
группа 3
От –253 до 600Не ограниченоГОСТ 977,
группа 3
ТУ 26-02-19
12Х18Н12МЗ-ТЛ
ГОСТ 977
ГОСТ 977,
группа 3
От –253 до 600Не ограниченоГОСТ 977,
группа 3
ТУ 26-02-19
10Х21Н6М2Л
ТУ 26-02-19
ТУ 26-02-19От –40 до 300Не ограниченоТУ 26-02-19
Примечания:
* Ссылка на ТУ, ОСТ является справочной.
1. Для сварных элементов содержание углерода должно быть не более 0,25%.
2. Допускается применять отливки из углеродистых сталей марок 20Л, 25Л до температуры эксплуатации минус 40° С при условии проведения термической обработки в режиме нормализации плюс отпуск или закалка плюс отпуск.
3. Поставка отливок из сталей 35Л, 45Л производится только для несвариваемых элементов конструкций.
4. При температуре эксплуатации ниже минус 30° С требуется определение ударной вязкости при минус 70° С.
Таблица 7

Крепежные изделия

Марка стали,
обозначение
стандарта или
технических
условий

Технические
требования

Рабочие условия

Назначение

температура
стенки, ° С

давление условное,
МРа (kgf/cm2),
не более

1

2345

Класс прочности 5.6,
6.6,8.8,21,22
ГОСТ 1759.0-1759.5

ГОСТ
1759.0÷1759.5
От –30 до 3002,5 (25)Шпильки, болты,
гайки

Ст3спб
ГОСТ 380
ГОСТ 535

ГОСТ 535

ГОСТ 20700
От –20 до 300
2,5 (25)Шпильки, болты,
гайки
10(100)Шайбы

От 0 до 350

1,6(16)Болты, шпильки

2,5 (25)Гайки
10(100)Шайбы

Ст3сп4, Ст3спЗ
ГОСТ 380
ГОСТ 535

ГОСТ
1759.0÷1759.5
От 0 до 3002,5 (25)Шпильки, болты,
гайки

10
ГОСТ 1050

ОСТ 26-2043*От 0 до 3002,5 (25)Гайки

От –40 до 450

10(100)Шайбы

ГОСТ 20700

От 0 до 3502,5 (25)Гайки
От 0 до 45010(100)Шайбы

20
ГОСТ 1050

ОСТ 26-2043От –40 до 4252,5 (25)Шпильки, болты
10(100)Гайки

От –40 до 450

10(100)Шайбы

ГОСТ 20700

От 0 до 4001,6(16)Болты, шпильки
10(100)Гайки

ОСТ 26-2043

От 0 до 4252,5 (25)Шпильки, болты

25
ГОСТ 1050
ГОСТ 10702

ОСТ 26-2043От –40 до 4252,5 (25)Шпильки, болты

ГОСТ 20700

От 0 до 400
1,6(16)Болты, шпильки
10(100)Гайки

30,40,45,35
ГОСТ 1050
ГОСТ 10702

ОСТ 26-2043От –40 до 425
10(100)Шпильки, болты
16(160)Гайки

От –40 до 450

16(160)Шайбы

ГОСТ 20700

От 0 до 425
10(100)Болты, шпильки
20 (200)Гайки

35Х, 38ХА
ГОСТ 4543

ОСТ 26-2043От –50 до 425
От –40 до 450
16(160)Шпильки, болты
Гайки, шайбы

35Х, 40Х
ГОСТ 10702

ГОСТ 20700От 0 до 425
От 0 до 450
20 (200)Болты, шпильки
Гайки

40Х
ГОСТ 4543

ОСТ 26-2043От –50 до 425
От –40 до 450
16(160)Шпильки, болты
Гайки, шайбы

30Х ГОСТ 4543
35Х, 38ХА, 40Х
ГОСТ 4543

ГОСТ 10495От –50 до 20063 (630)Гайки
ГОСТ 10494
ГОСТ 10495
От –50 до 20063 (630)Шпильки
От -50 до 40080 (800)Гайки

09Г2С
ГОСТ 19281

ОСТ 26-2043
От –70 до 42 516(160)Шпильки, болты,
гайки
От –70 до 450Шайбы

18Х2Н4МА
ГОСТ 4543

ОСТ 26-2043
От –70 до 40016(160)Шпильки, болты,
гайки
От –70 до 450Шайбы

12X13,20X13,30X13
ГОСТ 5632

ОСТ 26-2043От –30 до 47510(100)Шпильки, болты,
гайки, шайбы

20X13
ГОСТ 18968

ГОСТ 20700
От 0 до 450Не ограничено
Болты, шпильки,
шайбы
От 0 до 510Гайки

10Х17Н13М2Т,
10X17HI3M3T,
08Х17Н15МЗТ,
31Х19Н9МВБТ
ГОСТ 5632

ОСТ 26-2043От –70 до 60016(160)Шпильки, болты,
гайки, шайбы

31Х19Н9МВБТ
ГОСТ 5949

ГОСТ 23304
ГОСТ 20700
От 0 до 625Не ограниченоБолты, шпильки, гайки

06ХН28МДТ
ГОСТ 5632

ОСТ 26-2043От –70 до 40016(160)Шпильки, болты,
гайки, шайбы

10Х14П4Н4Т
ГОСТ 5632

ОСТ 26-2043От –200 до 50016(160)Шпильки, болты,
гайки, шайбы

07Х21Г7АН5
ГОСТ 5632

ОСТ 26-2043
ТУ 14-1-1141*
От –196 до 400Не ограниченоШпильки, болты,
гайки, шайбы

08Х15Н24В4ТР
ГОСТ 5632

ОСТ 26-2043От –270 до 600Не ограниченоШпильки, болты,
гайки, шайбы

07X16Н6
ГОСТ 5949

ОСТ 26-2043От –40 до 32510(100)Шпильки, болты,
гайки, шайбы

10Х11Н22ТЗМР
ГОСТ 5949

ГОСТ 20700От 0 до 650Не ограниченоБолты, шпильки,
гайки

30ХМА, 35ХМ
ГОСТ 4543

ОСТ 26-2043




ГОСТ 20700

От –40 до 45016(160)

Шпильки, болты
От –40 до 510Гайки
От –70 до 450Шайбы
От 0 до 450Не ограничено
Болты, шпильки,
шайбы
От 0 до 510Гайки

30ХМА, 35ХМ
ГОСТ 4543

ГОСТ 10494От –50 до 40080 (800)Шпильки
ГОСТ 10495От –50 до 510100(1000)Гайки

40ХФА
ГОСТ 4543

ГОСТ 10494От –50 до 40080 (800)Шпильки

30ХМ
ГОСТ 4543

ОСТ 26-2043От –40 до 45016(160)Шпильки, болты
От –40до510Гайки
От -70 до 450Шайбы

25X1МФ
ГОСТ 20072

ОСТ 26-2043От –40 до 51016(160)Шпильки, болты
От –40 до 540Гайки
От –70 до 540Шайбы

25Х1МФ
ГОСТ 20072

ГОСТ 20700

ГОСТ 10494
ГОСТ 10495
От0до510Не ограничено
Болты, шпильки
От 0 до 540Гайки
От –50 до 510100(1000)Шпильки, гайки

25Х2М1Ф
ГОСТ 20072

ОСТ 26-2043


ГОСТ 20700 ГОСТ 10494
От –40 до 54016(160)Шпильки, болты, гайки
От –70 до 540Не ограничено



100(1000)
Шайбы
От 0 до 535Болты, шпильки
От 0 до 565Гайки
От –50 до 510Шпильки

20Х1М1Ф1Р
ГОСТ 20072

ОСТ 26-2043
От –40 до 56516(160)Шпильки, болты,
гайки
От –70 до 565Шайбы

20Х1М1Ф1ТР,
20Х1М1Ф1БР
ГОСТ 20072

ОСТ 26-2043


ГОСТ 20700
От –40 до 56516(160)Шпильки, болты,
гайки
От –70 до 565Шайбы
От 0 до 580Не ограниченоБолты, шпильки,
гайки

15ХМ
ГОСТ 4543

ОСТ 26-2043От –70 до 5 6516(160)Шайбы
ГОСТ 20700От 0 до 545Не ограниченоШайбы

20ХНЗА, 10Г2
ГОСТ 4543

ОСТ 26-2043
От –70 до 42516(160)Шпильки, болты,
гайки
От –70 до 450Шайбы

37Х12Н8Г8МФБ
ГОСТ 5632

ОСТ 26-2043От –40 до 45016(160)Шпильки, болты,
гайки
От –70 до 600Шайбы

12Х18Н10Т
ГОСТ 5632
ГОСТ 5949

ОСТ 26-2043От –70 до 60016(160)Шпильки, болты,
гайки, шайбы
ГОСТ 20700От 0 до 650Не ограниченоШайбы

08Х18Н10Т
ГОСТ 5632

ГОСТ 20700От 0 до 650Не ограниченоШайбы

45Х14Н14В2М
ГОСТ 5632

ОСТ 26-2043
ГОСТ 5949
От –70 до 60016(160)Шпильки, болты,
гайки

18Х12ВМБФР
ГОСТ 5632
ГОСТ 5949

ОСТ 26-2043От –40 до 58016(160)Шпильки, болты,
гайки, шайбы
ГОСТ 20700От 0 до 560Не ограниченоБолты, шпильки,
гайки
От 0 до 580Шайбы

12Х1МФ
ГОСТ 20072

ГОСТ 20700От 0 до 570Не ограниченоШайбы

08Х16Н13М2Б
ГОСТ 5632

ГОСТ 20700
От 0 до 625Не ограничено
Болты, шпильки,
гайки
От 0 до 650Шайбы
ХН35ВТ
ГОСТ 5632

ГОСТ 20700

От 0 до 650

Не ограничено

Болты, шпильки,
гайки

Примечания:
* Ссылка на ТУ, ОСТ является справочной.
1. Крепежные детали по ГОСТ 20700 применяются для сосудов в энергомашиностроении.
2. Допускается применять крепежные изделия из марок стали 35Х, 38ХА, 40Х, 30Х, 30ХМА, 35ХМ при температурах ниже минус 40° С до минус 60° С, если испытания на ударную вязкость проводятся при рабочих отрицательных температурах образцов с концентратором вида V (тип II по ГОСТ 9454). При этом ни у одного из образцов ударная вязкость не должна быть менее 30 J/cm2 (3kgfm/cm2).
Таблица 8

Цветные металлы и сплавы

Марка материала,
обозначение
стандарта или
технических
условий

Технические
требования

Рабочие условия

Виды испытаний
и требования

Примечания,
данные в
конце таблицы

температура
стенки, ° С

давление среды,
МРа (kgf/cm2),
не более

1

2

3

4

5

6

1. Лист и плиты

Ml, М2, МЗ, Mlp,
М2р, МЗр
ГОСТ 859
ГОСТ 1173
ГОСТ 859

От –270 до 360

Не ограничено

ГОСТ 1173

п.п. 1, 2

Л63, Л68, ЛС59-1,
Л062-1
ГОСТ 15527
ГОСТ 931От –270 до 250Не ограниченоГОСТ 931п. 3
ЛЖМц59-1-1
ГОСТ 15527
ОСТ 48-24*От –270 до 250Не ограниченоТУ 48-21-897*
НП2
ГОСТ 492
ГОСТ 6235От –70 до 3602,5 (25)ГОСТ 6235п.п. 1, 4, 5
НМЖМц28-2,5-1,5
ГОСТ 492
ГОСТ 5063От –70 до 3602,5 (25)ГОСТ 5063п. 1
БрБ2
ГОСТ 18175
ГОСТ 1789От-270 до 2504(40)ГОСТ 1789п. 6
А5, А6, АДО, АД1,
АМц, Амг3, АМг5
ГОСТ 4784
ГОСТ 21631От –270 до 1506(60)ГОСТ 21631п.п. 1, 7
АД0, АД1, А5, А6,
Амц
ГОСТ 4784
ГОСТ 17232От –70 до 1506(60)ГОСТ 17232п. 8
Амг3, АМг5, Амг6
ГОСТ 4784
ГОСТ 17232От –210 до 1506(60)ГОСТ 17232п. 8
ВТ 1-0, ВТ 1-00
ГОСТ 19807
ГОСТ 22178От –270 до 300Не ограниченоГОСТ 22178
ОТ4-0
ГОСТ 19807
ГОСТ 22178От –196 до 400Не ограниченоГОСТ 22178
ВТ 1-0
ГОСТ 19807
ГОСТ 23755От –196 до 300Не ограниченоГОСТ 23755п. 9
ОТ4-0
ГОСТ 19807
ГОСТ 23755От –196 до 400Не ограниченоГОСТ 23755п. 9

2. Трубы

Л68,Л070-1,
ЛОМш70-1-0,05
ЛАМш77-2-0,05
ГОСТ 15527
ГОСТ 21646От –196 до 250Не ограниченоГОСТ 21646п. 11
Л63.Л68, ЛС59-1
ЛЖМц59-1-1
ГОСТ 15527
ГОСТ 494От –253 до 250Не ограниченоГОСТ 494п.п. 12, 13, 14
МНЖ5-1
ГОСТ 492
ГОСТ 17217От –196 до 200Не ограниченоГОСТ 17217п. 15
МНЖМц30-1-1
ГОСТ 492
ГОСТ 10092От 0 до 250Не ограниченоГОСТ 10092п. 1
АДО, АД 1, Амц
ГОСТ 4784
ГОСТ 18475От –270 до 1506(60)ГОСТ 18475п. 16
Амг2, Амг3, АМг5
ГОСТ 4784
ГОСТ 18482От –270 до 1506(60)ГОСТ 18482
ВТ1-0, ВТ1-00
ГОСТ 19807
ГОСТ 21945От –270 до 300Не ограниченоГОСТ 21945
ПТ-1М
ГОСТ 19807
ГОСТ 21945От –270 до 300Не ограниченоГОСТ 21945
Ml, M2, МЗ.М1р,
М2р, МЗр
ГОСТ 859
ГОСТ 617От –270 до 250Не ограниченоГОСТ 617п.п. 1, 10

3. Прутки и литье

НМЖМц28-2,5-1,5
ГОСТ 492
ГОСТ 1525От –70 до 2502,5(25)ГОСТ 1525п. 1

1

2

3

4

5

6

ЛЦ23А6ЖЗ-Мц2
(ЛАЖМц66-6-3-2)
ГОСТ 17711
ГОСТ 17711От –70 до 250Не ограниченоГОСТ 17711
АДО, АМг2, Амц
ГОСТ 4784
ГОСТ 21488От –70 до 150Не ограниченоГОСТ 21488
ВТ1-03Т1-00
ГОСТ 19807
ГОСТ 26492От –2 70 до 300Не ограниченоГОСТ 26492
ОТ4-0
ГОСТ 19807
ГОСТ 26492От –196 до 400Не ограниченоГОСТ 26492
Примечания:
* Ссылка на ТУ, ОСТ является справочной.
1. Испытания на растяжение проводить в мягком состоянии.
2. Испытания на изгиб листов из раскисленной меди проводят по требованию потребителя, оговоренному в заказе.
3. Испытания на растяжение проводят в мягком состоянии марок Л63, Л68, ЛС59-1, а марки Л062-1 — в горячекатаном.
4. По требованию потребителя проводят испытания на глубину выдавливания мягких полос толщиной 1 и 1,2 mm.
5. По требованию потребителя проводят испытания на изгиб.
6. Испытания на растяжение, выдавливание, загиб и после дисперсионного отвердения проводить в мягком состоянии (после закалки).
7. Механические свойства листов без термической обработки и отожженных (кроме сплавов марок Амг3, АМг5, Амг6) изготовителем не контролируются, а обеспечиваются технологией изготовления (п. 4.6 ГОСТ 21631).
8. Механические свойства обеспечиваются технологией изготовления и проверяются по требованию потребителя (п. 4.4 ГОСТ 17232).
9. Испытания на изгиб проводят только для сплава марки ВТ1-0.
10. По соглашению сторон в организации-изготовителе проводят испытания .гидравлическим давлением свыше 70 kgf/cm2.
11. Испытания на растяжение латуни марки Л68 проводить в мягком состоянии.
12. Испытания на растяжение труб марок Л63, Л68 проводить в мягком состоянии, трубы марок ЛС69-1, ЛЖМц59-1-1 испытываются прессованными.
13. По требованию потребителя тянутые и холоднокатаные трубы с толщиной стенки 3 мм и менее подвергаются испытанию на сплющивание.
14. По согласованию изготовителя с потребителем трубы марок Л63, Л68 изготовляют повышенной пластичности.
15. Испытания на растяжение проводить в отожженном состоянии.
16. Механические свойства отожженных труб изготовитель не контролирует.
17. По требованию потребителя проводится испытание на раздачу.
Таблица 9

Отливки из чугуна

Марка материала,
обозначение стандарта
или технических условий

Технические
требования

Рабочие условия

Вид испытания
и требования

температура
стенки, ° С

давление среды,
МРа (kgf/cm2),
не более

СЧ15,СЧ20, СЧ25,СЧ30ГОСТ 1412От –15до3001,0(10)По ГОСТ 26358
КЧЗО-6, КЧЗЗ-8, КЧ35-10,
КЧ37-12
ГОСТ 1215От –20 до 3002,0 (20)По ГОСТ 26358
ВЧ35-17, ВЧ40-12ГОСТ 7293От –15 до 3505,0 (50)По ГОСТ 26358
СЧ-15М4, СЧ-17МЗ, СЧ-15,
СЧ-17
ГОСТ 7769От 0 до 7000,25 (2,5)По ГОСТ 26358
ЧНХТ

ГОСТ 7769

От –15 до 300

1,0(10)

По ГОСТ 26358

Примечания:
1. Для марок высоколегированных сталей в числителе приведены данные, относящиеся к баллонам, изготовленным из горячекатаных труб, в знаменателе — из холодно- и теплодеформированных труб.
2. Н — нормализация, 3 — закалка, О — отпуск, А — аустенизация, П — без термообработки.
Таблица 10

Перечень марок стали и сплавов, применяемых для изготовления баллонов

Марка стали

Химический
состав
(ГОСТ,
ТУ, ОСТ)

Временное
сопротивление, МРа
(kgf/mm2)

Предел
текучести
МРа
(kgf/mm2),
не менее

Термическая
обработка

Температура
применения, ° С

Давление
среды,
МРа
(kgf/cm2),
не более

Максимальная
толщина
цилиндрической части
баллона, mm,
не более

не менее

не более

не ниже

не выше

1

2345678910
20ХН4ФАГОСТ 45431275 (130)1521 (155)1079(110)З+О–80150Не ограничено15
35ХНЗМФА
38ХНЗМФА
ТУ 14-3-883
ГОСТ 4543
1128
(115)
1373
(140)
981 (100)З+О–80150Не ограничено30
40ХН2МА
ГОСТ 4543
981
(100)
1177
(120)
834 (85)З+О–50150Не ограничено
15
932 (95)1177 (120)785 (80)З+О–5015025
30ХМАГОСТ 45431030
(105)
1275
(130)
883 (90)З+О–50150Не ограничено15
932 (95)1177(120)736 (75)З+О–6015021
785 (80)981 (100)589 (60)З+О–5015021
ЗОХГСА
ГОСТ 4543883 (90)1226
(125)
687 (70)З+О–50150Не ограничено15
687 (70)Не ограничено412 (42)Н+0–50150Не ограничено
40Х, 38ХА,
35ХГМФ, 38ХГР
ГОСТ 4543883(90)1177
(120)
687 (70)З+О–5015040(400)30
45ГОСТ 1050598(61)Не ограничено353 (36)Н–5015025 (250)Не ограничено
40ГОСТ 1050569 (58)Не ограничено334 (34)Н–5015025 (250)Не ограничено
35ГОСТ 1050530 (54)Не ограничено314 (32)Н–5015025 (250)Не ограничено
30ГОСТ 1050491 (50)Не ограничено294 (30)Н–5015025 (250)Не ограничено
25ГОСТ 1050451 (46)Не ограничено275 (28)Н–5015025 (250)Не ограничено
20(*)

ГОСТ 1050412 (42)Не ограничено

245 (25)

Н–6035025 (250)Не ограничено
ГОСТ 1577
373 (38)П–404755,0 (50)
12
Н–50
Ст3сп
Ст3пс*
ГОСТ 380
373 (38)Не ограниченоП–404255,0 (50)12
П–50
12Х18Н9

12Х18Н10Т
12Х18Н12Т
08Х18Н10Т
08Х18Н12Т
ГОСТ 5632



ГОСТ 5632



Не ограничено
255 (26)А
150Не ограничено
Не ограничено
196

Не ограничено

255 (26)А
150Не ограниченоНе ограничено
196
08Х18Н12Т
ц/б литая
ГОСТ 5632491 (50)Не ограничено
255 (26)А
150Не ограничено��Не ограничено
196
Сплав 14ГОСТ 19807687 (70)Не ограничено491 (50)Н–5060Не ограниченоНе ограничено
(*) Для сварных баллонов.

Подразделение сталей на типы, классы

Тип, класс стали

Марка стали

УглеродистыйСт3, 10,20, 15К, 16К, 18К,20К,22К,20ЮЧ
Низколегированный марганцовистый, марганцовокремнистый16ГС, 17ГС, 17Г1С, 09Г2С, 10Г2СФ, 09Г2, 10Г2С1, 10Г2, 10Г2С1Д, 09Г2СЮЧ, 16ГМЮЧ, 09Г2СФБ
Мартенситный*15X5, 15Х5М, 15Х5ВФ, 12Х8ВФ, 20X13, Х9М, 12X13
Ферритный08X13, 08Х17Т, 15Х25Т
Аустенитно-ферритный08Х22Н6Т, 12Х21Н5Т,08Х18Г8Н2Т, 15Х18Н12С4ТЮ
Аустенитный10Х14П4Н4Т, 08Х18Н10Т, 08Х18Н12Б, 10Х17Н13М2Т, 08Х17Н15МЗТ, 037Н14МЗ, 12Х18Н12Т, 02Х18Н11, 02Х8Н22С6, 039АГЗН1 ОТ, 07ХГЗАГ20, 12Х18Н1 ОТ, 12Х18Н9Т, ОЗХ21Н21М4ГБ
Сплавы на железо никелевой и никелевой основе06Х28МДТ, 03МДТ, ХН32Т
__________________________________________
* Стали указанного типа и класса склонны к подкалке.
ПРИЛОЖЕНИЕ 5
к
Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
Допуски и отклонения от геометрических размеров сосудов
1. Отклонение наружного (внутреннего) диаметра обечаек, цилиндрических отбортованных элементов днищ, сферических днищ, изготовленных из листов и поковок, не должно превышать ±1% номинального диаметра.
2. Относительная овальность в любом поперечном сечении не должна превышать 1%. Величина относительной овальности определяется по формулам:
в сечении, где отсутствуют штуцера и люки:
где:
в сечении, имеются штуцера и люки:
где:
Dmax, Dmin — соответственно наибольший и наименьший наружные (внутренние) диаметры сосуда, mm;
d — внутренний диаметр штуцера или люка, mm.
Величину относительной овальности для сосудов с отношением толщины стенки обечайки к внутреннему диаметру 0,01 и менее допускается увеличить до 1,5%.
Относительная овальность для элементов сосудов, работающих под наружным давлением, не должна превышать 0,5%.
3. Увод (угловатость) f кромок в сварных швах не должен превышать f = 0,1s + 3 mm, но не более соответствующих величин, указанных в таблице 11 для элементов сосудов рис. 1.
Таблица 11

Максимальный увод (угловатость) f кромок в стыковых швах, mm

обечаек

шаровых резервуаров и днищ из лепестков

конических днищ

независимо от D*

D < 5000

D > 5000

D < 2000

D > 2000

5

6

8

5

7

* D — внутренний диаметр, mm.
Рис. 1. Увод (угловатость) кромок в сварных швах
4. Смещение кромок b листов (рис. 2), измеряемое по срединной поверхности, в стыковых соединениях, определяющих прочность сосуда, не должно превышать b = 0,1s, но не более 3 mm. Смещение кромок в кольцевых швах, за исключением швов, выполняемых электрошлаковой сваркой, не должно превышать величин, приведенных в таблице 12. Смещение кромок в кольцевых швах, выполняемых электрошлаковой сваркой, не должно превышать 5 mm.
Рис. 2. Смещение кромок листов
Таблица 12

Толщина
свариваемых
листов s, mm

Максимально допустимые смещения стыкуемых кромок в кольцевых швах, mm

на монометаллических сосудах

на биметаллических сосудах со стороны коррозионного слоя

До 20

0,1s + 1

50% толщины плакирующего слоя

Свыше 20 до 50

0,15s, но не более 5

Свыше 50 до 100

0,04s + 3,5*

0,04s + 3, но не более толщины плакирующего слоя

Свыше 100

0,025s + 5*, но не более 10

0,025s + 5, но не более 8 и не более толщины плакирующего слоя

* При условии наплавки на стыкуемые поверхности с уклоном 1:3 для сварных соединений, имеющих смещение кромок более 5 mm.
5. Смещение кромок в стыковых сварных соединениях труб не должно превышать величин, приведенных в таблице 13.
Таблица 13
Толщина стенки трубы s, mmМаксимально допустимые смещения кромок, mm
До 30,2s
Свыше 3 до 60,1s + 0,3
Свыше 6 до 100,15s
Свыше 10 до 200,05s + 1
Свыше 200,1s, но не более З
6. Допуски, не указанные в настоящем приложении, должны соответствовать требованиям НТД.
ПРИЛОЖЕНИЕ 6
к
Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
Порядок аттестации технологии сварки сосудов
1. Исследовательская аттестация технологии сварки проводится в целях определения характеристик сварных соединений, необходимых для расчетов при проектировании и выдачи технологических рекомендаций (область применения технологии, сварочные материалы, режимы подогрева, сварки и термической обработки, гарантируемые показатели приемо-сдаточных характеристик сварного соединения, методы контроля и др.).
2. Характеристики сварных соединений, определяемые при исследовательской аттестации, выбирают в зависимости от вида и назначения основного металла и следующих условий эксплуатации сварных соединений:
механические свойства при нормальной и рабочей температуре, в том числе временное сопротивление разрыву, предел текучести, относительное удлинение и относительное сужение металла шва, ударная вязкость металла шва и зоны термического влияния сварки, временное сопротивление разрыву и угол изгиба сварного соединения;
длительная прочность, пластичность и ползучесть;
циклическая прочность;
критическая температура хрупкости металла шва и зоны термического влияния сварки;
стабильность свойств сварных соединений после термического старения при рабочей температуре;
интенсивность окисления в рабочей среде;
отсутствие недопустимых дефектов;
стойкость против межкристаллитной коррозии (для сварных соединений элементов из сталей аустенитного класса);
другие характеристики, специфические для выполняемых сварных соединений.
По результатам исследовательской аттестации организацией, проводившей ее, должны быть выданы рекомендации, необходимые для ее практического применения. Разрешение на применение предлагаемой технологии в производстве.
3. Производственная аттестация технологии сварки проводится каждой организацией до начала ее применения с целью проверки соответствия сварных соединений, выполненных по ней в конкретных условиях производства, требованиям настоящих Правил и НТД.
Производственная аттестация должна проводиться для каждой группы однотипных сварных соединений, выполняемых на данном предприятии. Определение однотипности сварных соединений приведено в приложении 10.
4. Производственная аттестация проводится аттестационной комиссией, созданной в организации в соответствии с программой, разработанной этой организацией и утвержденной председателем комиссии.
Программа должна предусматривать проведение неразрушающего и разрушающего контроля сварных соединений и оценку качества сварки по результатам контроля.
Порядок проведения производственной аттестации, в том числе применявшейся в организации до введения в действие настоящих Правил, определяется НТД или ПТД.
Если при производственной аттестации технологии сварки получены неудовлетворительные результаты по какому-либо виду испытаний, аттестационная комиссия должна принять меры по выяснению причин несоответствия полученных результатов установленным требованиям и решить, следует ли провести повторные испытания или данная технология не может быть использована для сварки производственных соединений и нуждается в доработке.
5. В случае ухудшения свойств или качества сварных соединений по отношению к уровню, установленному исследовательской аттестацией, предприятие-изготовитель (монтажная или ремонтная организация) должно приостановить применение технологии сварки, установить и устранить причины, вызвавшие их ухудшение, и провести повторную производственную аттестацию, а при необходимости — и исследовательскую аттестацию.
6. При изготовлении, монтаже и ремонте сосудов могут применяться любые аттестованные технологии сварки.
Не допускается применение газовой сварки для деталей из аустенитных и высокохромистых сталей мартенситного и мартенситно-ферритного классов.
7. Необходимость и режим предварительного и сопутствующих подогревов свариваемых деталей определяются технологией сварки и должны быть указаны в ПТД.
При отрицательной температуре окружающего воздуха подогрев производится в тех же случаях, что и при положительной, но температура подогрева должна быть выше на 50° С.
8. После сварки шов и прилегающие участки должны быть очищены от шлака, брызг металла и других загрязнений.
Внутренний грат в стыках труб, выполненных контактной сваркой, должен быть удален для обеспечения заданного проходного сечения.
ПРИЛОЖЕНИЕ 7
к
Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
Требования к сборочным и сварочным работам
1. Перед началом сварки должно быть проверено качество сборки соединяемых элементов, а также состояние стыкуемых кромок и прилегающих к ним поверхностей. При сборке не допускается подгонка кромок ударным способом или местным нагревом.
2. Сварочные материалы, применяемые для сварки сосудов, должны соответствовать требованиям стандартов и технических условий, что должно подтверждаться документом организации-изготовителя.
3. Марки, сортамент, условия хранения и подготовка к использованию сварочных материалов должны соответствовать требованиям НТД на сварку.
4. Сварочные материалы должны быть проконтролированы: каждая партия электродов:
на сварочно-технологические свойства;
на соответствие содержания легирующих элементов нормированному составу путем стилоскопирования наплавленного металла, выполненного легированными электродами (типов Э-09Х1М, Э-09Х1МФ, аустенитных и др.);
каждая партия порошковой проволоки — на сварочно-технологические свойства;
каждая бухта (моток, катушка) легированной сварочной проволоки — на наличие основных легирующих элементов путем стилоскопирования.
5. Подготовка кромок и поверхностей под сварку должна выполняться механической обработкой либо путем термической резки или строжки (кислородной, воздушно-дуговой, плазменно-дуговой) с последующей механической обработкой (резцом, фрезой, абразивным инструментом). Глубина механической обработки после термической резки (строжки) должна быть указана в НТД в зависимости от восприимчивости конкретной марки стали к термическому циклу резки (строжки).
6. Кромки деталей, подлежащих сварке, и прилегающие к ним участки должны быть очищены от окалины, краски, масла и других загрязнений в соответствии с требованиями НТД.
7. Приварка и удаление вспомогательных элементов (сборочных устройств, временных креплений и др.) должны производиться в соответствии с указаниями чертежей и НТД. Приварка этих элементов должна выполняться сварщиком, допущенным к сварке данного изделия.
8. Прихватки должны выполняться сварщиком, допущенным к сварке данного изделия с применением присадочных материалов, предусмотренных технической документацией на сварку данного сосуда. Прихватки при дальнейшем проведении сварочных работ удаляются или переплавляются основным швом.
9. Приварка временных креплений и удаление их после сварки основного изделия должны производиться по технологии, исключающей образование трещин и закалочных зон в металле изделия.
10. Все сварочные работы при изготовлении сосудов и их элементов должны производиться при положительных температурах, в закрытых помещениях.
11. При монтаже, доизготовлении на монтажных площадках, а также ремонте сосудов, эксплуатируемых вне помещений, допускается сварка при отрицательных температурах окружающего воздуха. При этом сварщик, а также место сварки должны быть защищены от непосредственного воздействия ветра и атмосферных осадков. Сварка при температуре окружающего воздуха ниже 0° С производится в соответствии с НТД.
12. Все сварные швы подлежат клеймению, позволяющему установить сварщика, выполняющего эти швы. Система маркировки указывается в производственно-технологической документации (далее по тексту — ПТД).
Клеймо наносится на расстоянии 20 — 50 mm от кромки сварного шва с наружной стороны. Если шов с наружной и внутренней сторон заваривается разными сварщиками, клейма ставятся только с наружной стороны через дробь: в числителе клеймо сварщика с наружной стороны шва, в знаменателе — с внутренней стороны. Если сварные соединения сосуда выполняются одним сварщиком, то допускается клеймо сварщика ставить около фирменной таблички или на другом открытом участке изделия.
Если сварные соединения выполнялись несколькими сварщиками, то на нем должны быть поставлены клейма всех сварщиков, участвовавших в его выполнении.
У продольных швов клеймо должно находиться в начале и в конце шва на расстоянии 100 mm от кольцевого шва. На обечайке с продольным швом длиной менее 400 mm допускается ставить одно клеймо. Для кольцевого шва клеймо должно выбиваться в месте пересечения кольцевого шва с продольным и далее через каждые два метра, но при этом должно быть не менее двух клейм на каждом шве. Клейма ставятся с наружной стороны. Клеймение продольных и кольцевых швов сосудов с толщиной стенки менее 4 mm допускается производить электрографом или несмываемыми красками.
Место клеймения заключается в хорошо видимую рамку, выполняемую несмываемой краской или электрографом, и указано в паспорте сосуда.
13. Необходимость и способ маркировки сварных соединений с толщиной стенки менее 6 mm устанавливаются требованиями ПТД. Способ маркировки должен исключать наклеп, подкалку или недопустимое утонение толщины металла и обеспечить сохранность маркировки в течение всего периода эксплуатации изделия.
ПРИЛОЖЕНИЕ 8
к
Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
Требования к термической обработке сосудов
1. Термическая обработка элементов сосудов производится для обеспечения соответствия свойств металла и сварных соединений показателям, принятым в НТД на металл и сварку, а также для снижения остаточных напряжений, возникающих при выполнении технологических операций (сварки, гибки, штамповки и др.).
2. К проведению работ по термической обработке допускаются термисты-операторы, прошедшие специальную подготовку, соответствующие испытания и имеющие удостоверение на право производства работ.
3. Термической обработке подлежат сосуды, в стенках которых после изготовления (при вальцовке, штамповке, сварке и т. д.) возможно появление недопустимых остаточных напряжений, а также сосуды, прочность которых достигается термообработкой.
4. Сосуды и их элементы из углеродистых, а также низколегированных марганцовистых и марганцово-кремнистых сталей, изготовленные с применением сварки, штамповки или вальцовки, подлежат обязательной термообработке, если:
толщина стенки цилиндрического или конического элемента днища, фланца или патрубка сосуда в месте их сварного соединения более 36 mm для углеродистых сталей и более 30 mm для сталей низколегированных марганцовистых, марганцово-кремнистых;
номинальная толщина стенки цилиндрических или конических элементов сосуда (патрубка), изготовленных из листовой стали вальцовкой (штамповкой), превышает величину, вычисленную по формуле:
s = 0,009(D + 1200), где:
D — минимальный внутренний диаметр, mm. Данные требования не распространяются на отбортованные рубашки;
они предназначены для эксплуатации в средах, вызывающих коррозионное растрескивание;
днища и другие элементы штампуются (вальцуются) при температуре окончания штамповки (вальцовки) ниже 700° С;
днища сосудов и их элементы независимо от толщины изготовлены холодной штамповкой или холодным фланжированием.
5. Гнутые участки труб из углеродистых и низколегированных сталей с наружным диаметром более 36 mm подлежат термообработке, если отношение среднего радиуса гиба к номинальному наружному диаметру труб составляет менее 3,5, а отношение номинальной толщины стенки трубы к ее номинальному диаметру превышает 0,05.
6. Сосуды и их элементы из сталей низколегированных хромомолибденовых, хромомолибденованадиевых, сталей мартенситного класса и двухслойных с основным слоем из сталей этого типа и класса, изготовленные с применением сварки, должны быть термически обработаны независимо от диаметра и толщины стенки.
Необходимость термообработки сосудов и их элементов из сталей аустенитного класса и двухслойных сталей с основным слоем из сталей углеродистого и низколегированного марганцовистого и марганцово-кремнистого типа с коррозионностойким слоем из сталей аустенитного класса устанавливается в НТД.
7. Днища сосудов, изготовленные из аустенитных сталей холодной штамповкой или фланжированием, должны подвергаться термообработке.
8. Для днищ и деталей из аустенитных хромоникелевых сталей, штампуемых (вальцуемых) при температуре не ниже 850° С, термическая обработка не требуется.
Допускается не подвергать термической обработке горячедеформированные днища из аустенитных сталей с отношением внутреннего диаметра к толщине стенки более 28, если они не предназначены для работы в средах, вызывающих коррозионное растрескивание.
9. Вид термической обработки (отпуск, нормализация или закалка с последующим отпуском, аустенизация и др.) и ее режимы (скорость нагрева, температура и время выдержки, условия охлаждения и др.) принимаются по НТД и указываются в техническом проекте.
10. Допускается термическая обработка сосудов по частям с последующей местной термообработкой замыкающего шва. При местной термообработке должны быть обеспечены равномерный нагрев и охлаждение в соответствии с технологией, согласованной со специализированной организацией.
При наличии требования по стойкости к коррозионному растрескиванию возможность применения местной термообработки сосуда должна быть согласована со специализированной организацией.
11. В процессе термообработки в печи температура нагрева в любой точке сосуда (элемента) не должна выходить за пределы максимальной и минимальной температуры, предусмотренной режимом термообработки.
Среда в печи не должна оказывать вредного влияния на термообрабатываемый сосуд (элемент).
12. Свойства металла сосудов и их элементов после всех циклов термической обработки должны соответствовать требованиям настоящих Правил, стандартов, технических условий.
13. Термическая обработка должна производиться таким образом, чтобы были обеспечены равномерный нагрев металла изделий, их свободное тепловое расширение и отсутствие пластических деформаций. Режимы нагрева, выдержки и охлаждения при термообработке изделий должны регистрироваться самопишущими приборами.
14. Для снятия остаточных напряжений в соответствии с требованиями п. 3 настоящего приложения настоящих Правил допускается вместо термической обработки применять другие методы, предусмотренные в нормативной документации.
ПРИЛОЖЕНИЕ 9
к
Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
Требования к контролю сварных соединений сосудов
1. Организация-изготовитель (доизготовитель), монтажная или ремонтная организация обязаны применять такие виды и объемы контроля своей продукции, которые гарантировали бы выявление недопустимых дефектов, ее высокое качество и надежность в эксплуатации.
Контроль качества сварки и сварных соединений включает:
проверку аттестации персонала;
проверку сборочно-сварочного, термического и контрольного оборудования, аппаратуры, приборов и инструментов;
контроль качества основных материалов;
контроль качества сварочных материалов и материалов для дефектоскопии;
операционный контроль технологии сварки;
неразрушающий контроль качества сварных соединений;
разрушающий контроль качества сварных соединений;
контроль исправления дефектов.
Виды контроля определяются проектной организацией в соответствии с требованиями настоящих Правил, НТД на изделия и сварку и указываются в конструкторской документации сосудов.
2. Для установления методов и объемов контроля сварных соединений необходимо определить группу сосуда в зависимости от расчетного давления, температуры стенки и характеристики среды по таблице 14.
Таблица 14

Группа
сосудов

Расчетное давление,
МПа (kgf/cm2)

Температура стенки, ° С

Рабочая среда

1Свыше 0,07 (0,7)НезависимоВзрывоопасная или
пожароопасная,
или 1-го, 2-го классов
опасности по ГОСТ 12.1.007
2До 2,5 (25)Ниже – 70, выше 400



Любая, за исключением
указанной для 1-й группы
сосудов
Свыше 2,5 (25) до 4 (40)Ниже – 70, выше 200
Свыше 4 (40) до 5 (50)Ниже – 40, выше 200
Свыше 5 (50)Независимо
3До 1,6 (16)От – 70 до - 20.
От 200 до 400
Свыше 1,6 (16) до 2,5 (25)От – 70 до 400
Свыше 2,5 (25) до 4 (40)От – 70 до 200
Свыше 4 (40) до 5 (50)От – 40 до 200
4До 1,6 (16)От – 20 до 200
В тех случаях, когда в таблице 14 отсутствуют указанные сочетания параметров по давлению и температуре, для определения группы следует руководствоваться максимальным параметром.
Температура стенки определяется на основании теплотехнического расчета или результатов измерений, а при отсутствии этих данных принимается равной температуре среды, соприкасающейся со стенкой сосуда.
3. Объем контроля сосудов должен быть не менее предусмотренного настоящими Правилами.
4. В процессе изготовления сосудов должны проверяться:
соответствие металла свариваемых деталей и сварочных материалов требованиям НТД;
соответствие качества подготовки кромок и сборки под сварку требованиям действующих стандартов и чертежей;
соблюдение технологического процесса сварки и термической обработки, разработанных в соответствии с требованиями НТД.
5. Основными видами неразрушающего контроля металла и сварных соединений являются:
визуальный и измерительный;
радиографический;
ультразвуковой;
стилоскопирование;
измерение твердости;
гидравлические испытания;
пневматические испытания.
Кроме этого могут применяться другие методы (акустическая эмиссия, магнитография, цветная дефектоскопия, определение содержания в металле шва ферритной фазы и др.) в соответствии с техническими условиями организации-изготовителя в объеме, предусмотренном НТД.
6. При разрушающем контроле должны проводиться испытания механических .свойств, металлографические исследования и испытания на стойкость против межкристаллитной коррозии.
7. Приемочный контроль изделия, сборочных единиц и сварных соединений должен выполняться после окончания всех технологических операций, связанных с термической обработкой, деформированием и наклепом металла.
Последовательность контроля отдельными методами должна соответствовать требованиям НТД. Визуальный и измерительный контроль, а также стилоскопирование должны предшествовать контролю другими методами.
8. В процессе производства работ персоналом организации — производителя работ должен осуществляться операционный контроль технологических процессов подготовки и сборки деталей под сварку, сварки и термической обработки сварных соединений, исправления дефектов сварных соединений.
При операционном контроле проверяется соблюдение исполнителями требований настоящих Правил, НТД и чертежей. Объемы операционного контроля при подготовке, сборке, сварке и термической обработке и исправлении дефектов должны указываться в НТД.
9. Результаты по каждому виду контроля (в том числе и операционного) должны фиксироваться в отчетной документации (журналах, формулярах, протоколах, маршрутных паспортах и т. д.).
10. Каждая партия материалов для дефектоскопии (пенетранты, порошок, суспензии, радиографическая пленка, химические реактивы и т. д.) до начала их использования должна быть подвергнута входному контролю.
11. Методы и объемы контроля сварных соединений приварных деталей, не работающих под внутренним давлением, должны устанавливаться НТД на изделие и сварку.
12. Сведения о контроле сварных соединений основных элементов сосудов, работающих под давлением, должны заноситься в паспорт сосуда.
13. Визуальному и измерительному контролю подлежат все сварные соединения сосудов и их элементов в целях выявления в них следующих дефектов:
трещин всех видов и направлений;
свищей и пористости наружной поверхности шва;
подрезов;
наплывов, прожогов, незаплавленных кратеров;
смещения и совместного увода кромок свариваемых элементов свыше норм, предусмотренных настоящими Правилами;
непрямолинейность соединяемых элементов;
несоответствие формы и размеров швов требованиям технической документации.
14. Перед визуальным осмотром поверхность сварного шва и прилегающие к нему участки основного металла шириной не менее 20 mm в обе стороны от шва должны быть зачищены от шлака и других загрязнений, при электрошлаковой сварке это расстояние должно быть не менее 100 mm.
15. Осмотр и измерения сварных соединений должны производиться с наружной и внутренней сторон по всей протяженности швов. В случае невозможности осмотра и измерения сварного соединения с двух сторон его контроль должен производиться в порядке, предусмотренном автором проекта.
16. Ультразвуковая дефектоскопия и радиационный контроль производятся в целях выявления в сварных соединениях внутренних дефектов (трещин, непроваров, пор, шлаковых включений и др.).
17. К контролю сварных соединений сосудов физическими методами допускаются специалисты, прошедшие специальную теоретическую подготовку, практическое обучение и аттестацию в соответствии с правилами аттестации специалистов в области неразрушающего контроля.
18. Ультразвуковая дефектоскопия и радиационный контроль сварных соединений должны производиться в соответствии с требованиями НТД.
19. Метод контроля (ультразвуковая дефектоскопия, радиационный контроль, оба метода в сочетании) выбирается исходя из возможности обеспечения более полного и точного выявления недопустимых дефектов с учетом особенностей физических свойств металла, а также освоенности данного метода контроля для конкретного вида сварных соединений.
20. Объем контроля ультразвуковой дефектоскопией или радиационным методом стыковых, угловых, тавровых и других сварных соединений сосудов и их элементов (днищ, обечаек, штуцеров, люков, фланцев и др.), включая соединения люков и штуцеров с корпусом сосуда, должен соответствовать указанному в таблице 15.
Таблица 15

Группа сосудов
(см. табл.14)

Длина контролируемого участка швов
от длины каждого шва, %

1100
2100
3Не менее 50
4Не менее 25
Указанный объем контроля относится к каждому сварному соединению. Места сопряжений (пересечений) сварных соединений подлежат обязательному контролю ультразвуковой дефектоскопией или радиационным методом.
Ультразвуковая дефектоскопия или радиационный контроль швов приварки внутренних и наружных устройств к корпусу сосуда должны производиться при наличии требования в технической документации.
21. Сварные соединения сосудов, снабженных быстросъемными крышками, подлежат контролю ультразвуковой дефектоскопией или радиационным методом в объеме 100%.
22. Для сосудов 3-й и 4-й групп места радиационного или ультразвукового контроля устанавливаются отделом технического контроля организации-изготовителя после окончания сварочных работ по результатам внешнего осмотра.
23. Перед контролем соответствующего участка сварные соединения должны быть так замаркированы, чтобы их можно было легко обнаружить на картах контроля и радиографических снимках.
24. При выявлении недопустимых дефектов в сварных соединениях, подвергаемых ультразвуковой дефектоскопии или контролю радиационным методом в объеме менее 100%, обязательному контролю тем же методом подлежат однотипные швы этого изделия, выполненные данным сварщиком, по всей длине соединения.
25. При невозможности осуществления ультразвуковой дефектоскопии или радиационного контроля из-за недоступности отдельных сварных соединений или при неэффективности этих методов контроля (в частности, швов приварки штуцеров и труб внутренним диаметром менее 100 mm) контроль качества этих сварных соединений должен производиться другими методами в соответствии с указаниями в конструкторской документации на сосуд. Указания об использованном методе контроля и полученных результатах заносятся в паспорт сосуда.
26. Капиллярный и магнитопорошковый контроль сварных соединений и изделий являются дополнительными методами контроля, устанавливаемыми чертежами и НТД в целях определения поверхностных или подповерхностных дефектов.
27. Класс и уровень чувствительности капиллярного и магнитопорошкового контроля должны устанавливаться чертежами и НТД.
28. Контроль стилоскопированием должен проводиться в целях подтверждения соответствия легирования металла деталей и сварных швов требованиям чертежей и НТД.
29. Стилоскопированию подвергаются:
все свариваемые детали (части конструкций), которые по чертежу должны изготавливаться из легированной стали;
металл шва всех сварных соединений труб, которые согласно НТД должны выполняться легированным присадочным материалом;
сварочные материалы согласно п. 4 приложения 11 настоящих Правил.
30. Измерение твердости металла шва сварного соединения проводится в целях проверки качества выполнения термической обработки сварных соединений.
31. Измерению твердости подлежит металл шва сварных соединений, выполненных из легированных теплоустойчивых сталей перлитного и мартенситно-ферритного классов методом и в объеме, установленными НТД.
32. Контроль механических свойств, испытание на стойкость против межкристаллитной коррозии и металлографические исследования сварных соединений должны производиться на образцах, изготовленных из контрольных сварных соединений.
Контрольные сварные соединения должны воспроизводить одно из стыковых сварных соединений сосуда, определяющих его прочность (продольные швы обечаек, хордовые и меридиональные швы выпуклых днищ), а также кольцевые швы сосудов, не имеющих продольных швов.
Контрольные сварные соединения должны быть идентичны контролируемым производственным сварным соединениям (по маркам стали, толщине листа или размерам труб, форме разделки кромок, методу сварки, сварочным материалам, положению шва, режимам и температуре подогрева, термообработке) и выполнены тем же сварщиком и на том же сварочном оборудовании одновременно с контролируемым производственным соединением. Контрольные сварные соединения для кольцевых швов многослойных сосудов устанавливаются НТД на изготовление этих сосудов.
33. При сварке контрольных соединений (пластин), предназначенных для проверки механических свойств, проведения испытания на стойкость против межкристаллитной коррозии и металлографического исследования, пластины следует прихватывать к свариваемым элементам так, чтобы шов контрольных пластин являлся продолжением шва свариваемого изделия.
Сварка контрольных пластин для проверки соединений элементов сосудов, к которым прихватка пластин невозможна, может производиться отдельно от них, но с обязательным соблюдением всех условий сварки контролируемых стыковых соединений.
34. При автоматической (механизированной) сварке сосудов на каждый сосуд должно быть сварено одно контрольное соединение. Если в течение рабочей смены по одному технологическому процессу сваривается несколько однотипных сосудов, разрешается на всю партию сосудов, сваренных в данной смене, выполнить одно контрольное соединение. При ручной сварке сосудов несколькими сварщиками каждый из них должен сварить по одному контрольному соединению на каждый сосуд.
35. При серийном изготовлении сосудов в случае 100% контроля стыковых сварных соединений ультразвуковой дефектоскопией или радиационным методом допускается на каждый вид сварки варить по одному контрольному соединению на всю партию сосудов. При этом в одну партию могут быть объединены сосуды, аналогичные по назначению и типу, изготовляемые из одного вида металлопродукции (листа, трубы, поковки и т. п.), одной марки металла, имеющие одинаковую форму разделки кромок, выполненные по единому технологическому процессу и подлежащие термообработке по одному режиму, если цикл изготовления всех изделий по сборочно-сварочным работам, термообработке и контрольным операциям не превышает трех месяцев.
36. При контроле качества сварных соединений в трубчатых элементах со стыковыми швами одновременно со сваркой последних должны изготовляться в тех же производственных условиях контрольные стыки для проведения испытаний механических свойств соединений. Число контрольных стыков должно составлять 1% общего числа сваренных каждым сварщиком однотипных стыков, но не менее одного стыка на каждого сварщика.
37. Сварка контрольных соединений во всех случаях должна осуществляться сварщиками, выполнявшими контролируемые сварные соединения на сосудах.
38. Размеры контрольных соединений должны быть достаточными для вырезки из них необходимого числа образцов всех предусмотренных видов механических испытаний, испытания на стойкость против межкристаллитной коррозии, металлографического исследования, а также для повторных испытаний.
39. Контрольные сварные соединения должны подвергаться ультразвуковой дефектоскопии или радиационному контролю по всей длине.
Если в контрольном соединении будут обнаружены недопустимые дефекты, все производственные сварные соединения, представленные данным соединением и не подвергнутые ранее дефектоскопии, подлежат проверке неразрушающим методом контроля по всей длине.
40. Механическим испытаниям должны подвергаться контрольные стыковые сварные соединения в целях проверки соответствия их механических свойств требованиям настоящих Правил и технических условий на изготовление сосуда.
Обязательные виды механических испытаний:
1) на статическое растяжение — для сосудов всех групп (таблица 14 настоящего приложения);
2) на статический изгиб или сплющивание — для сосудов всех групп;
3) на ударный изгиб — для сосудов, предназначенных для работы при давлении более 5 МРа (50 kgf/cm2) или температуре выше 450° С, и сосудов, изготовленных из сталей, склонных к подкалке при сварке (приложение 7);
4) на ударный изгиб — для сосудов 1, 2, 3-й групп, предназначенных для работы при температуре ниже –20° С.
Испытания на ударный изгиб сварных соединений производятся для сосудов и их элементов с толщиной стенки 12 mm и более по п. 3 при температуре 20° С, а по п. 4 — при рабочей температуре.
41. Из каждого контрольного стыкового сварного соединения должны быть вырезаны:
два образца для испытания на статическое растяжение;
два образца для испытаний на статический изгиб или сплющивание;
три образца для испытания на ударный изгиб.
42. Испытания на статический изгиб контрольных стыков трубчатых элементов сосудов с условным проходом труб менее 100 mm и толщине стенки менее 12 mm могут быть заменены испытанием на сплющивание.
43. Механические испытания сварных соединений должны выполняться в соответствии с требованиями государственных стандартов.
44. При испытании стальных соединений на статический изгиб полученные показатели должны быть не ниже показателей, приведенных в таблице 16.
Таблица 16

Тип, класс стали
(в соответствии с приложением 10)

Минимально допустимый угол изгиба, град

электродуговая, контактная и
электрошлаковая сварка

газовая сварка

при толщине свариваемых элементов, mm

не более 20

более 20

до 4

1

234
Углеродистый10010070
Низколегированный марганцовистый, марганцово-кремнистый806050
Низколегированный хромомолибденовый, хромомолибденованадиевый504030

1

234
Мартенситный5040
Ферритный5040
Аустенитно-ферритный8060
Аустенитный100100
Сплавы на железоникелевой и никелевой основе100100
45. Испытание сварных соединений на ударный изгиб производится на образцах с надрезом по оси шва со стороны его раскрытия, если место надреза специально не оговорено техническими условиями на изготовление или инструкцией по сварке и контролю сварных соединений.
Значение ударной вязкости стальных сварных соединений должно быть не ниже значений, указанных в таблице 17.
Таблица 17

Температура испытания, ° С

Минимальное значение ударной вязкости, J/cm2 (kgf m/cm2)

для всех сталей, кроме ферритного, аустенитно-ферритного и аустенитного классов

для сталей ферритного и аустенитно-ферритного классов

для сталей аустенитного класса

KCUKCVKCUKCVКСUKCV
2050 (5)35 (3,5)40 (4)30 (3)70 (7)

50 (5)

Ниже — 2030 (3)20 (2)30 (3)20 (2)30 (3)

20 (2)

Испытание на ударную вязкость проводится на образцах типа KCU или KCV по требованию стандарта или ТУ на изготовление изделия.
46. При испытании сварных соединений труб на сплющивание показатели испытаний должны быть не ниже соответствующих минимально допустимых показателей, установленных стандартами или техническими условиями для труб того же сортамента и из того же материала.
При испытании на сплющивание образцов из труб с продольным сварным швом последний должен находиться в плоскости, перпендикулярной направлению сближения стенок.
47. Показатели механических свойств сварных соединений должны определяться как среднеарифметическое значение результатов испытания отдельных образцов. Общий результат испытаний считается неудовлетворительным, если хотя бы один из образцов при испытании на растяжение, статический изгиб или сплющивание показал результат, отличающийся от установленных норм в сторону снижения более чем на 10%. При испытании на ударный изгиб результаты считаются неудовлетворительными, если хотя бы один образец показал результат, ниже указанного в таблице 17. При температуре испытания ниже минус 40° С допускается на одном образце снижение ударной вязкости KCU до 25 J/cm (2,5 kgf m/cm2) или KCV до 20 J/cm2 (2 kgf m/cm2).
48. При получении неудовлетворительных результатов по одному из видов механических испытаний этот вид испытаний должен быть повторен на удвоенном количестве образцов, вырезаемых из того же контрольного стыка. В случае невозможности вырезки образцов из указанных стыков повторные механические испытания должны быть проведены на выполненных тем же сварщиком производственных стыках, вырезанных из контролируемого изделия.
Если при повторном испытании хотя бы на одном из образцов получены показатели, не удовлетворяющие установленным нормам, сварное соединение считается непригодным.
49. Необходимость, объем и порядок механических испытаний сварных соединений литых и кованых элементов, труб с литыми деталями, элементов из стали различных классов, а также других единичных сварных соединений устанавливаются по НТД.
Для сосудов из неметаллических и композиционных материалов должны предусматриваться образцы-свидетели. Конструкция, технология изготовления и виды испытания их определяются техническими условиями на данный сосуд.
50. Металлографическому исследованию должны подвергаться контрольные стыковые сварные соединения, определяющие прочность сосудов и их элементов, которые:
предназначены для работы при давлении более 5 МРа (50 kgf/cm2) или температуре выше 450° С, или температуре ниже минус 40° С, независимо от давления;
изготовлены из легированных сталей, склонных к подкалке при сварке; двухслойных сталей; сталей, склонных к образованию горячих трещин (устанавливаются автором технического проекта).
Металлографические исследования допускается не проводить для сосудов и их элементов толщиной до 20 mm, изготовленных из сталей аустенитного класса.
51. Образцы (шлифы) для металлографического исследования сварных соединений должны вырезаться поперек шва и изготовляться в соответствии с требованиями государственных стандартов или НТД.
Образцы для металлографических исследований сварных соединений должны включать все сечения шва, обе зоны термического влияния сварки, прилегающие к ним участки основного металла, а также подкладное кольцо, если таковое применялось при сварке и не подлежит удалению. Образцы для металлографических исследований сварных соединений элементов с толщиной стенки 25 mm и более могут включать лишь часть сечения соединения. При этом расстояние от линии сплавления до краев образца должно быть не менее 12 mm, а площадь контролируемого сечения — 25 х 25 mm.
52. Качество сварного соединения при металлографических исследованиях должно соответствовать требованиям п.п. 1 и 2 настоящего приложения.
53. При получении неудовлетворительных результатов металлографического исследования допускается проведение повторных испытаний на двух образцах, вырезанных из того же контрольного соединения.
В случае получения неудовлетворительных результатов при повторных металлографических исследованиях швы считаются неудовлетворительными.
54. Если при металлографическом исследовании в контрольном сварном соединении, проверенном ультразвуковой дефектоскопией или радиационным методом и признанном годным, будут обнаружены недопустимые внутренние дефекты, которые должны были быть выявлены данным методом неразрушающего контроля, все производственные сварные соединения, проконтролированные данным дефектоскопистом, подлежат 100% проверке тем же методом дефектоскопии. При этом новая проверка качества всех производственных стыков должна осуществляться другим, более опытным и квалифицированным дефектоскопистом.
55. Необходимость, объем и порядок металлографических исследований сварных соединений литых и кованых элементов, труб с литыми деталями, элементов из стали различных классов, а также других единичных сварных соединений устанавливаются техническими условиями на изготовление или НТД.
56. Испытание сварных соединений на стойкость против межкристаллитной коррозии должно производиться для сосудов и их элементов, изготовленных из сталей аустенитного, ферритного, аустенитно-ферритного классов и двухслойных сталей с коррозионностойким слоем из аустенитных и ферритных сталей при наличии требования в технических условиях или в техническом проекте.
57. Форма, размеры, количество образцов, методы испытаний и критерии оценки склонности образцов к межкристаллитной коррозии должны соответствовать требованиям НТД.
ПРИЛОЖЕНИЕ 10
к
Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
Порядок проведения гидравлических (пневматических) испытаний
1. Гидравлическому испытанию подлежат все сосуды после их изготовления.
Сосуды, изготовление которых заканчивается на месте установки, транспортируемые на место монтажа частями, подвергаются гидравлическому испытанию на месте монтажа.
2. Сосуды, имеющие защитное покрытие или изоляцию, подвергаются гидравлическому испытанию до наложения покрытия или изоляции.
Сосуды, имеющие наружный кожух, подвергаются гидравлическому испытанию до установки кожуха.
Допускается эмалированные сосуды подвергать гидравлическому испытанию рабочим давлением после эмалирования.
3. Гидравлическое испытание сосудов, за исключением литых, должно проводиться пробным давлением, определяемым по формуле
где:
Р — расчетное давление сосуда, МРа (kgf/cm2);
[σ]20, [σ]t — допускаемые напряжения для материала сосуда или его элементов соответственно при 20° С и расчетной температуре, МРа (kgf/cm2).
Отношение [σ]20/[σ]t принимается по тому из использованных материалов элементов (обечаек, днищ, фланцев, крепежа, патрубков и др.) сосуда, для которого оно является наименьшим.
4. Гидравлическое испытание деталей, изготовленных из литья, должно проводиться пробным давлением, определяемым по формуле
где:
5. Испытание отливок разрешается проводить после сборки и сварки в собранном узле или готовом сосуде пробным давлением, принятым для сосудов, при условии 100% контроля отливок неразрушающими методами.
6. Гидравлическое испытание сосудов и деталей, изготовленных из неметаллических материалов с ударной вязкостью более 20 J/cm2 (2 kgf • m/cm2), должно проводиться пробным давлением, определяемым по формуле
где:
7. Гидравлическое испытание сосудов и деталей, изготовленных из неметаллических материалов с ударной вязкостью 20 и менее J/cm2 (2 kgf • m/cm2), должно проводиться пробным давлением, определяемым по формуле
где:
8. Гидравлическое испытание криогенных сосудов при наличии вакуума в изоляционном пространстве должно проводиться пробным давлением, определяемым по формуле
Рпр = 1,25 Р - 0,1, МРа
или
Рпр = 1,25 Р - 1, kgf/cm2.
Гидравлическое испытание металлопластиковых сосудов должно проводиться пробным давлением, определяемым по формуле
где:
Км — отношение массы металлоконструкции к общей массе сосуда;
α = 1,3 — для неметаллических материалов с ударной вязкостью более 20 J/cm2;
α = 1,6 — для неметаллических материалов с ударной вязкостью 20 J/cm2 и менее.
9. Гидравлическое испытание вертикально устанавливаемых сосудов допускается проводить в горизонтальном положении при условии обеспечения прочности корпуса сосуда, для чего расчет на прочность должен быть выполнен разработчиком проекта сосуда с учетом принятого способа опирания в процессе гидравлического испытания.
При этом пробное давление следует принимать с учетом гидростатического давления, действующего на сосуд в процессе его эксплуатации.
10. В комбинированных сосудах с двумя и более рабочими полостями, рассчитанными на разные давления, гидравлическому испытанию должна подвергаться каждая полость пробным давлением, определяемым в зависимости от расчетного давления полости.
Порядок проведения испытания должен быть оговорен в техническом проекте и указан в руководстве по эксплуатации сосуда организации-изготовителя.
11. При заполнении сосуда водой воздух должен быть удален полностью.
12. Для гидравлического испытания сосудов должна применяться вода температурой не ниже 5° С и не выше 40° С, если в технических условиях не указано конкретное значение температуры, допускаемой по условию предотвращения хрупкого разрушения.
Разность температур стенки сосуда и окружающего воздуха во время испытаний не должна вызывать конденсации влаги на поверхности стенок сосуда.
По согласованию с разработчиком проекта сосуда вместо воды может быть использована другая жидкость.
13. Давление в испытываемом сосуде следует повышать плавно. Скорость подъема давления должна быть указана: для испытания сосуда в организации-изготовителе — в технической документации, для испытания сосуда в процессе работы — в руководстве по эксплуатации.
Использование сжатого воздуха или другого газа для подъема давления не допускается.
14. Давление при испытании должно контролироваться двумя манометрами. Оба манометра выбираются одного типа, предела измерения, одинаковых классов точности, цены деления.
15. Время выдержки сосуда под пробным давлением устанавливается разработчиком проекта. При отсутствии указаний в проекте время выдержки должно быть не менее значений, указанных в таблице 18.
Таблица 18

Толщина стенки сосуда, mm

Время выдержки,
минут

До 5010
Свыше 50 до 10020
Свыше 10030
Для литых, неметаллических и многослойных сосудов независимо от толщины стенки60
16. После выдержки под пробным давлением давление снижается до расчетного, при котором производят осмотр наружной поверхности сосуда, всех его разъемных и сварных соединений.
Обстукивание стенок корпуса, сварных и разъемных соединений сосуда во время испытаний не допускается.
17. Сосуд считается выдержавшим гидравлическое испытание, если не обнаружено:
течи, трещин, слезок, потения в сварных соединениях и на основном металле;
течи в разъемных соединениях;
видимых остаточных деформаций, падения давления по манометру.
18. Сосуд и его элементы, в которых при испытании выявлены дефекты, после их устранения подвергаются повторным гидравлическим испытаниям пробным давлением, установленным настоящими Правилами.
19. Гидравлическое испытание, проводимое в организации-изготовителе, должно производиться на специальном испытательном стенде, имеющем соответствующее ограждение и удовлетворяющем требованиям безопасности и инструкции по проведению гидроиспытаний в соответствии с НТД.
20. Гидравлическое испытание допускается заменять пневматическим при условии контроля этого испытания методом акустической эмиссии.
Пневматические испытания должны проводиться по инструкции, предусматривающей необходимые меры безопасности и утвержденной в установленном порядке.
Пневматическое испытание сосуда проводится сжатым воздухом или инертным газом.
Величина пробного давления принимается равной величине пробного гидравлического давления. Время выдержки сосуда под пробным давлением устанавливается разработчиком проекта, но должно быть не менее 5 минут.
Затем давление в испытываемом сосуде должно быть снижено до расчетного и произведен осмотр сосуда с проверкой герметичности его швов и разъемных соединений мыльным раствором или другим способом.
21. Значение пробного давления и результаты испытаний заносятся в паспорт сосуда лицом, проводившим эти испытания.
ПРИЛОЖЕНИЕ 11
к
Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
Порядок оценки качества сварных соединений
1. В сварных соединениях сосудов и их элементов не допускаются следующие дефекты:
трещины всех видов и направлений, расположенные в металле шва, по линии сплавления и в околошовной зоне основного металла, в том числе микротрещины, выявляемые при микроисследовании контрольного образца;
непровары (несплавления) в сварных швах, расположенные в корне шва, или по сечению сварного соединения (между отдельными валиками и слоями шва и между основным металлом и металлом шва);
возможность допущения местных непроваров в сварных соединениях сосудов оговаривается в НД, согласованной в установленном порядке;
подрезы основного металла, поры, шлаковые и другие включения, размеры которых превышают допустимые значения, указанные в НД;
наплывы (натеки);
не заваренные кратеры и прожоги;
свищи;
смещение кромок свыше норм, предусмотренных настоящими Правилами.
2. Качество сварных соединений считается неудовлетворительным, если в них при установленном виде контроля будут обнаружены внутренние или наружные дефекты, выходящие за пределы норм, установленных Правилами и техническими условиями.
3. Дефекты, обнаруженные в процессе изготовления, должны быть устранены с последующим контролем исправленных участков. Методы и качество исправления дефектов должны обеспечивать необходимую надежность и безопасность работы сосуда.
ПРИЛОЖЕНИЕ 12
к
Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
Порядок исправления дефектов в сварных соединениях
1. Недопустимые дефекты, обнаруженные в процессе изготовления (доизготовления), реконструкции, монтажа, ремонта, наладки, испытания и эксплуатации, должны быть устранены с последующим контролем исправленных участков.
2. Технология исправления дефектов и порядок контроля устанавливаются НТД, разработанной в соответствии с требованиями настоящих Правил.
3. Отклонения от принятой технологии исправления дефектов должны быть согласованы с ее разработчиком. Удаление дефектов следует проводить механическим способом с обеспечением плавных переходов в местах выборок. Максимальные размеры и форма подлежащих заварке выборок устанавливаются НТД.
Допускается применение способов термической резки (строжки) для удаления внутренних дефектов с последующей обработкой поверхности выборки механическим способом.
Полнота удаления дефектов должна быть проверена визуально и методом неразрушающего контроля (капиллярной или магнитопорошковой дефектоскопией либо «травлением) в соответствии с требованиями НТД.
4. Исправление дефектов без заварки мест их выборки допускается в случае сохранения минимально допустимой толщины стенки детали в месте максимальной глубины выборки.
5. Если при контроле исправленного участка будут обнаружены дефекты, то допускается проводить повторное исправление в том же порядке, что и первое.
Исправление дефектов на одном и том же участке сварного соединения допускается проводить не более трех раз.
Не считаются повторно исправленными разрезаемые по сварному шву соединения с удалением металла шва и зоны термического влияния.
ПРИЛОЖЕНИЕ 13
к
Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
Требования к документации и маркировке сосудов
1. Каждый сосуд должен поставляться изготовителем заказчику с паспортом установленной формы.
К паспорту прикладывается руководство по эксплуатации.
Паспорт сосуда должен быть составлен на государственном языке и по требованию заказчика — на другом языке.
Допускается к паспорту прикладывать распечатки расчетов, выполненных на ЭВМ.
Элементы сосудов (корпуса, обечайки, днища, крышки, трубные решетки, фланцы корпуса, укрупненные сборочные единицы), предназначенные для реконструкции или ремонта, должны поставляться изготовителем с удостоверением о качестве изготовления, содержащим сведения в объеме согласно требованиям соответствующих разделов паспорта.
2. На каждом сосуде должна быть прикреплена табличка. Для сосудов наружным диаметром менее 325 mm допускается табличку не устанавливать. При этом все необходимые данные должны быть нанесены на корпус сосуда электрографическим методом.
3. На табличке должны быть нанесены:
товарный знак или наименование изготовителя;
наименование или обозначение сосуда;
порядковый номер сосуда по системе нумерации изготовителя;
год изготовления;
рабочее давление, МРа;
расчетное давление, МРа;
пробное давление, МРа;
допустимая максимальная и (или) минимальная рабочая температура стенки, ° С;
масса сосуда, kg.
Для сосудов с самостоятельными полостями, имеющими разные расчетные и пробные давления, температуру стенок, следует указывать эти данные для каждой полости.
ПРИЛОЖЕНИЕ 14
к
Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
Требования к арматуре, контрольно-измерительным приборам, предохранительным устройствам
§ 1. Общие положения
1. Для управления работой и обеспечения безопасных условий эксплуатации сосуды в зависимости от назначения должны быть оснащены:
запорной или запорно-регулирующей арматурой;
приборами для измерения давления;
приборами для измерения температуры;
предохранительными устройствами;
указателями уровня жидкости.
2. Сосуды, снабженные быстросъемными крышками, должны иметь предохранительные устройства, исключающие возможность включения сосуда под давление при неполном закрытии крышки и открывании ее при наличии в сосуде давления. Такие сосуды также должны быть оснащены замками с ключом-маркой.
§ 2. Запорная и запорно-регулирующая арматура
3. Запорная и запорно-регулирующая арматура должна устанавливаться на штуцерах, непосредственно присоединенных к сосуду, или на трубопроводах, подводящих к сосуду и отводящих из него рабочую среду. В случае последовательного соединения нескольких сосудов необходимость установки такой арматуры между ними определяется разработчиком проекта.
4. Арматура должна иметь следующую маркировку:
наименование или товарный знак изготовителя;
условный проход, mm;
условное давление, МРа (допускается указывать рабочее давление и допустимую температуру);
направление потока среды;
марку материала корпуса.
5. Количество, тип арматуры и места установки должны выбираться разработчиком проекта сосуда исходя из конкретных условий эксплуатации и требований Правил.
6. На маховике запорной арматуры должно быть указано направление его вращения при открывании или закрывании арматуры.
7. Сосуды для взрывоопасных, пожароопасных веществ, веществ 1-го и 2-го классов опасности по ГОСТ 12.1.007, а также испарители с огневым или газовым обогревом должны иметь на подводящей линии от насоса или компрессора обратный клапан, автоматически закрывающийся давлением из сосуда. Обратный клапан должен устанавливаться между насосом (компрессором) и запорной арматурой сосуда.
8. Арматура с условным проходом более 20 mm, изготовленная из легированной стали или цветных металлов, должна иметь паспорт (сертификат) установленной формы, в котором должны быть указаны данные по хим. составу, механическим свойствам, режимам термообработки и результатам контроля качества изготовления неразрушающими методами.
Арматуру, имеющую маркировку, но не имеющую паспорта, допускается применять после проведения ревизии арматуры, испытания и проверки марки материала. При этом владельцем арматуры должен быть составлен паспорт.
§ 3. Манометры
9. Каждый сосуд и самостоятельные полости с разными давлениями должны быть снабжены манометрами прямого действия. Манометр устанавливается на штуцере сосуда или трубопроводе между сосудом и запорной арматурой.
10. Манометры должны иметь класс точности не ниже: 2,5 — при рабочем давлении сосуда до 2,5 МРа (25 kgf/cm2), 1,5 — при рабочем давлении сосуда выше 2,5 МРа (25 kgf/cm2).
11. Манометр должен выбираться с такой шкалой, чтобы предел измерения рабочего давления находился во второй трети шкалы.
12. На шкале манометра владельцем сосуда должна быть нанесена красная черта, указывающая рабочее давление в сосуде. Взамен красной черты разрешается прикреплять к корпусу манометра металлическую пластину, окрашенную в красный цвет и плотно прилегающую к стеклу манометра.
13. Манометр должен быть установлен так, чтобы его показания были отчетливо видны обслуживающему персоналу.
14. Номинальный диаметр корпуса манометров, устанавливаемых на высоте до 2 m от уровня площадки наблюдения за ними, должен быть не менее 100 mm, на высоте от 2 до 3 m — не менее 160 mm.
Установка манометров на высоте более 3 m от уровня площадки не разрешается.
15. Между манометром и сосудом должен быть установлен трехходовой кран или заменяющее его устройство, позволяющее проводить периодическую проверку манометра с помощью контрольного.
В необходимых случаях манометр в зависимости от условий работы и свойств среды, находящейся в сосуде, должен снабжаться или сифонной трубкой, или масляным буфером, или другими устройствами, предохраняющими его от непосредственного воздействия среды и температуры и обеспечивающими его надежную работу.
16. На сосудах, работающих под давлением выше 2,5 МРа (25 kgf/cm2) или при температуре среды выше 250° С, а также со взрывоопасной средой или вредными веществами 1-го и 2-го классов опасности по ГОСТ 12.1.007 вместо трехходового крана допускается установка отдельного штуцера с запорным органом для подсоединения второго манометра.
На стационарных сосудах при наличии возможности проверки манометра в .установленные Правилами сроки путем снятия его с сосуда установка трехходового крана или заменяющего его устройства необязательна.
На передвижных сосудах необходимость установки трехходового крана определяется разработчиком проекта сосуда.
17. Манометры и соединяющие их с сосудом трубопроводы должны быть защищены от замерзания.
18. Манометр не допускается к применению в случаях, когда:
отсутствует пломба или клеймо с отметкой о проведении поверки;
просрочен срок поверки;
стрелка при его отключении не возвращается к нулевому показанию шкалы на величину, превышающую половину допускаемой погрешности для данного прибора;
разбито стекло или имеются повреждения, которые могут отразиться на правильности его показаний.
19. Поверка манометров с их опломбированием или клеймением должна производиться не реже одного раза в 12 месяцев. Кроме того, не реже одного раза в 6 месяцев владельцем сосуда должна производиться дополнительная поверка рабочих манометров контрольным манометром с записью результатов в журнал контрольных поверок. При отсутствии контрольного манометра допускается дополнительную поверку производить поверенным рабочим манометром, имеющим с проверяемым манометром динаковую шкалу и класс точности.
Порядок и сроки проверки исправности манометров обслуживающим персоналом в процессе эксплуатации сосудов должны определяться инструкцией по режиму работы и безопасному обслуживанию сосудов.
§ 4. Приборы для измерения температуры
20. Сосуды, работающие при изменяющейся температуре стенок, должны быть снабжены приборами для контроля скорости и равномерности прогрева по длине и высоте сосуда и реперами для контроля тепловых перемещений.
Необходимость оснащения сосудов указанными приборами и реперами, а также допустимая скорость прогрева и охлаждения сосудов определяются разработчиком проекта и указываются изготовителем в паспорте сосуда или в руководстве по эксплуатации.
§ 5. Предохранительные устройства от повышения давления
21. Каждый сосуд (полость комбинированного сосуда) должен быть снабжен предохранительными устройствами от повышения давления выше допустимого значения.
22. В качестве предохранительных устройств применяются:
пружинные предохранительные клапаны;
рычажно-грузовые предохранительные клапаны;
импульсные предохранительные устройства (ИПУ), состоящие из главного предохранительного клапана (ГПК) и управляющего импульсного клапана (ИПК) прямого действия;
предохранительные устройства с разрушающимися мембранами (мембранные предохранительные устройства — МПУ);
другие устройства, применение которых согласовано с Государственной инспекцией «Саноатгеоконтехназорат».
Установка рычажно-грузовых клапанов на передвижных сосудах не допускается.
23. Конструкция пружинного клапана должна исключать возможность затяжки пружины сверх установленной величины, а пружина должна быть защищена от недопустимого нагрева (охлаждения) и непосредственного воздействия рабочей среды, если она оказывает вредное действие на материал пружины.
24. Конструкция пружинного клапана должна предусматривать устройство для проверки исправности действия клапана в рабочем состоянии путем принудительного открывания его во время работы.
Допускается установка предохранительных клапанов без приспособления для принудительного открывания, если последнее нежелательно по свойствам среды (взрывоопасная, горючая, 1-го и 2-го классов опасности по ГОСТ 12.1.007) или по условиям технологического процесса. В этом случае проверка срабатывания клапанов должна осуществляться на стендах.
25. Если рабочее давление сосуда равно или больше давления питающего источника и в сосуде исключена возможность повышения давления от химической реакции или обогрева, то установка на нем предохранительного клапана и манометра необязательна.
26. Сосуд, рассчитанный на давление меньше давления питающего его источника, должен иметь на подводящем трубопроводе автоматическое редуцирующее устройство с манометром и предохранительным устройством, установленными на стороне меньшего давления, после редуцирующего устройства.
В случае установки обводной линии (байпаса) она также должна быть оснащена редуцирующим устройством.
27. Для группы сосудов, работающих при одном и том же давлении, допускается установка одного редуцирующего устройства с манометром и предохранительным клапаном на общем подводящем трубопроводе до первого ответвления к одному из сосудов.
В этом случае установка предохранительных устройств на самих сосудах необязательна, если в них исключена возможность повышения давления.
28. В случае, когда автоматическое редуцирующее устройство вследствие физических свойств рабочей среды не может надежно работать, допускается установка регулятора расхода. При этом должна предусматриваться защита от повышения давления.
29. Количество предохранительных клапанов, их размеры и пропускная способность должны быть выбраны по расчету так, чтобы в сосуде не создавалось давление, превышающее расчетное более чем на 0,05 МРа (0,5 kgf/cm2) для сосудов с давлением до 0,3 МРа (3 kgf/cm2), на 15% — для сосудов с давлением от 0,3 до 6,0 МРа (от 3 до 60 kgf/cm2) и на 10% — для сосудов с давлением свыше 6,0 МРа (60 kgf/cm2).
При работающих предохранительных клапанах допускается превышение давления в сосуде не более чем на 25% рабочего при условии, что это превышение предусмотрено проектом и отражено в паспорте сосуда.
30. Пропускная способность предохранительного клапана определяется в соответствии с ГОСТ 12.2.085.
31. Предохранительное устройство изготовителем должно поставляться с паспортом и инструкцией по эксплуатации.
В паспорте наряду с другими сведениями должен быть указан коэффициент расхода клапана для сжимаемых и несжимаемых сред, а также площадь, к которой он отнесен.
32. Предохранительные устройства должны устанавливаться на патрубках или трубопроводах, непосредственно присоединенных к сосуду.
Присоединительные трубопроводы предохранительных устройств (подводящие, отводящие и дренажные) должны быть защищены от замерзания в них рабочей среды.
При установке на одном патрубке (трубопроводе) нескольких предохранительных устройств площадь поперечного сечения патрубка (трубопровода) должна быть не менее 1,25 суммарной площади сечения клапанов, установленных на нем.
При определении сечения присоединительных трубопроводов длиной более 1000 mm необходимо также учитывать величину их сопротивлений.
Отбор рабочей среды из патрубков (и на участках присоединительных трубопроводов от сосуда до клапанов), на которых установлены предохранительные устройства, не допускается.
33. Предохранительные устройства должны быть размещены в местах, доступных для их обслуживания.
34. Установка запорной арматуры между сосудом и предохранительным устройством, а также за ним не допускается.
35. Арматура перед (за) предохранительным устройством может быть установлена при условии монтажа двух предохранительных устройств и блокировки, исключающей возможность одновременного их отключения. В этом случае каждый из них должен иметь пропускную способность, предусмотренную п. 29 настоящих Правил.
При установке группы предохранительных устройств и арматуры перед (за) ними блокировка должна быть выполнена таким образом, чтобы при любом предусмотренном проектом варианте отключения клапанов остающиеся включенными предохранительные устройства имели суммарную пропускную способность, предусмотренную п. 29 настоящего приложения.
36. Отводящие трубопроводы предохранительных устройств и импульсные линии ИПУ в местах возможного скопления конденсата должны быть оборудованы дренажными устройствами для удаления конденсата.
Установка запорных органов или другой арматуры на дренажных трубопроводах не допускается. Среда, выходящая из предохранительных устройств и дренажей, должна отводиться в безопасное место.
Сбрасываемые токсичные, взрыво- и пожароопасные технологические среды должны направляться в закрытые системы для дальнейшей утилизации или в системы организованного сжигания.
Запрещается объединять сбросы, содержащие вещества, которые способны при смешивании образовывать взрывоопасные смеси или нестабильные соединения.
37. Мембранные предохранительные устройства устанавливаются:
вместо рычажно-грузовых и пружинных предохранительных клапанов, когда эти клапаны в рабочих условиях конкретной среды не могут быть применены вследствие их инерционности или других причин;
перед предохранительными клапанами в случаях, когда предохранительные клапаны не могут надежно работать вследствие вредного воздействия рабочей среды (коррозия, эрозия, полимеризация, кристаллизация, прикипание, примерзание) или возможных утечек через закрытый клапан взрыво- и пожароопасных, токсичных, экологически вредных и т. п. веществ. В этом случае должно быть предусмотрено устройство, позволяющее контролировать исправность мембраны;
параллельно с предохранительными клапанами для увеличения пропускной способности систем сброса давления;
на выходной стороне предохранительных клапанов для предотвращения вредного воздействия рабочих сред со стороны сбросной системы и для исключения влияния колебаний противодавления со стороны этой системы на точность срабатывания предохранительных клапанов.
Необходимость и место установки мембранных предохранительных устройств и их конструкцию определяет проектная организация.
38. На изготовление мембран организация должна иметь разрешение в установленном законодательством порядке.
39. Предохранительные мембраны должны быть маркированы, при этом маркировка не должна оказывать влияния на точность срабатывания мембран.
Содержание маркировки:
наименование (обозначение) или товарный знак изготовителя;
номер партии мембран;
тип мембран;
условный диаметр;
рабочий диаметр;
материал;
минимальное и максимальное давление срабатывания мембран в партии при заданной температуре и при температуре 20° С.
Маркировка должна наноситься по краевому кольцевому участку мембран либо мембраны должны быть снабжены прикрепленными к ним маркировочными хвостовиками (этикетками).
40. На каждую партию мембран должен быть паспорт, оформленный изготовителем. Содержание паспорта:
наименование и адрес изготовителя;
номер партии мембран;
тип мембран;
условный диаметр;
рабочий диаметр;
материал;
минимальное и максимальное давление срабатывания мембран в партии при заданной температуре и при температуре 20° С;
количество мембран в партии;
наименование нормативного документа, в соответствии с которым изготовлены мембраны;
наименование организации, по техническому заданию (заказу) которой изготовлены мембраны;
гарантийные обязательства организации-изготовителя;
порядок допуска мембран к эксплуатации;
образец журнала эксплуатации мембран.
Паспорт должен быть подписан руководителем организации-изготовителя, подпись которого скрепляется печатью.
К паспорту должна быть приложена техническая документация на противовакуумные опоры, зажимающие и другие элементы, в сборе с которыми допускаются к эксплуатации мембраны данной партии. Техническая документация не прилагается в тех случаях, когда мембраны изготовлены применительно к уже имеющимся у потребителя узлам крепления.
41. Предохранительные мембраны должны устанавливаться только в предназначенные для них узлы крепления.
Работы по сборке, монтажу и эксплуатации мембран должны выполняться специально обученным персоналом.
42. Мембранные предохранительные устройства должны размещаться в местах, открытых и доступных для осмотра и монтажа-демонтажа, присоединительные трубопроводы должны быть защищены от замерзания в них рабочей среды, а устройства должны устанавливаться на патрубках или трубопроводах, непосредственно присоединенных к сосуду.
43. При установке мембранного предохранительного устройства последовательно с предохранительным клапаном (перед клапаном или за ним) полость между мембраной и клапаном должна сообщаться отводной трубкой с сигнальным манометром (для контроля .исправности мембран).
44. Допускается установка переключающего устройства перед мембранными предохранительными устройствами при наличии удвоенного числа мембранных устройств с обеспечением при этом защиты сосуда от превышения давления при любом положении переключающего устройства.
45. Порядок и сроки проверки исправности действия предохранительных устройств в зависимости от условий технологического процесса должны быть указаны в инструкции по эксплуатации предохранительных устройств, утвержденной владельцем сосуда в установленном порядке.
Результаты проверки исправности предохранительных устройств, сведения об их настройке записываются в сменный журнал работы сосудов лицами, выполняющими указанные операции.
§ 6. Указатели уровня жидкости
46. При необходимости контроля уровня жидкости в сосудах, имеющих границу раздела сред, должны применяться указатели уровня.
Кроме указателей уровня на сосудах могут устанавливаться звуковые, световые и другие сигнализаторы и блокировки по уровню.
47. Указатели уровня жидкости должны устанавливаться в соответствии с инструкцией изготовителя, при этом должна быть обеспечена хорошая видимость этого уровня.
48. На сосудах, обогреваемых пламенем или горячими газами, у которых возможно понижение уровня жидкости ниже допустимого, должно быть установлено не менее двух указателей уровня прямого действия.
49. Конструкция, количество и места установки указателей уровня определяются разработчиком проекта сосуда.
50. На каждом указателе уровня жидкости должны быть отмечены допустимые верхний и нижний уровни.
51. Верхний и нижний допустимые уровни жидкости в сосуде устанавливаются разработчиком проекта. Высота прозрачного указателя уровня жидкости должна быть не менее чем на 25 mm соответственно ниже нижнего и выше верхнего допустимых уровней жидкости.
При необходимости установки нескольких указателей по высоте их следует размещать так, чтобы они обеспечили непрерывность показаний уровня жидкости.
52. Указатели уровня должны быть снабжены арматурой (кранами и вентилями) для их отключения от сосуда и продувки с отводом рабочей среды в безопасное место.
53. При применении в указателях уровня в качестве прозрачного элемента стекла или слюды для предохранения персонала от травмирования при разрыве их должно быть предусмотрено защитное устройство.
ПРИЛОЖЕНИЕ 15
к
Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
Порядок ремонта сосудов
1. Для поддержания сосуда в исправном состоянии владелец сосуда обязан своевременно проводить в соответствии с графиком его ремонт. При ремонте следует соблюдать требования по технике безопасности, изложенные в отраслевых правилах и инструкциях.
Работы по ремонту сосудов должны выполняться организациями, имеющими разрешение в установленном законодательством порядке.
2. Ремонт с применением сварки (пайки) сосудов и их элементов, работающих под давлением, должен проводиться по технологии, разработанной изготовителем, конструкторской или ремонтной организацией до начала выполнения работ, а результаты ремонта должны заноситься в паспорт сосуда.
3. Ремонт сосудов и их элементов, находящихся под давлением, не допускается.
4. До начала производства работ внутри сосуда, соединенного с другими работающими сосудами общим трубопроводом, сосуд должен быть отделен от них заглушками или отсоединен. Отсоединенные трубопроводы должны быть заглушены.
5. Применяемые для отключения сосуда заглушки, устанавливаемые между фланцами, должны быть соответствующей прочности и иметь выступающую часть (хвостовик), по которой определяется наличие заглушки.
При установке прокладок между фланцами они должны быть без хвостовиков.
6. При работе внутри сосуда (внутренний осмотр, ремонт, чистка и т. п.) должны применяться безопасные светильники на напряжение не выше 12 V, а при взрывоопасных средах — во взрывобезопасном исполнении. При необходимости должен быть произведен анализ воздушной среды на отсутствие вредных или других веществ, превышающих предельно допустимые концентрации (ПДК). Работы внутри сосуда должны выполняться по наряду-допуску.
ПРИЛОЖЕНИЕ 16
к
Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
Требования к цистернам и бочкам
1. У железнодорожной цистерны в верхней ее части должны быть устроены люк диаметром не менее 450 mm и помост около люка с металлическими лестницами по обе стороны цистерны, снабженными поручнями.
На железнодорожных цистернах для сжиженного кислорода, азота и других криогенных жидкостей устройство помоста около люка необязательно.
2. У каждой автоцистерны должен быть устроен люк овальной формы размером по осям не менее 400 х 450 mm или круглый люк диаметром не менее 450 mm. Для автоцистерны вместимостью до 3000 литров люк овальной формы разрешается выполнять размером по осям не менее 300 х 400 mm, а круглой формы — диаметром не менее 400 mm.
У цистерн вместимостью до 1000 литров допускается устройство смотровых люков овальной формы размером меньшей оси не менее 80 mm или круглой формы диаметром не менее 80 mm.
3. На цистернах и бочках изготовитель должен наносить клеймением следующие паспортные данные:
наименование изготовителя или его товарный знак;
номер цистерны (бочки);
год изготовления и дату освидетельствования;
вместимость (для цистерн — в m3; для бочек — в литрах);
массу цистерны в порожнем состоянии без ходовой части (t) и массу бочки (kg);
величину рабочего и пробного давления; клеймо ОТК изготовителя;
дату проведенного и очередного освидетельствования.
На цистернах клейма должны наноситься по окружности фланца для люка, а на бочках — на днищах, где располагается арматура.
4. Для бочек с толщиной стенки до 6 mm включительно паспортные данные могут быть нанесены на металлической пластинке, припаянной или приваренной к днищу в месте, где располагается арматура.
На цистернах с изоляцией на основе вакуума все клейма, относящиеся к сосуду, должны быть нанесены также на фланце горловины люка вакуумной оболочки, причем масса цистерны указывается с учетом массы изоляции с оболочкой.
5. На цистернах и бочках, предназначенных для перевозки сжиженных газов, вызывающих коррозию, места клеймения после нанесения паспортных данных должны быть покрыты антикоррозионным бесцветным лаком.
6. На рамах цистерн должна быть прикреплена металлическая табличка с паспортными данными:
наименованием изготовителя или товарным знаком;
номером;
годом изготовления;
массой цистерны с ходовой частью в порожнем состоянии (t);
регистрационным номером цистерны (выбивается владельцем цистерны после ее регистрации в органе Государственной инспекции «Саноатгеоконтехназорат»);
датой очередного освидетельствования.
7. Окраска цистерн и бочек, а также нанесение полос и надписей на них должны производиться в соответствии с государственными стандартами, техническими условиями на изготовление для новых цистерн и бочек изготовителем, а для цистерн и бочек, находящихся в эксплуатации, — наполнителем.
Окраска железнодорожных пропан-бутановых и пентановых цистерн, находящихся в эксплуатации, и нанесение полос и надписей на них производятся владельцем цистерн.
8. Цистерны должны быть оснащены:
вентилями с сифонными трубками для слива и налива среды;
вентилем для выпуска паров из верхней части цистерны;
пружинным предохранительным клапаном;
штуцером для подсоединения манометра;
указателем уровня жидкости.
9. Предохранительный клапан, установленный на цистерне, должен сообщаться с газовой фазой цистерны и иметь колпак с отверстиями для выпуска газа в случае открытия клапана. Площадь отверстий в колпаке должна быть не менее полуторной площади рабочего сечения предохранительного клапана.
10. Каждый наливной и спускной вентиль цистерны и бочки для сжиженного газа должен быть снабжен заглушкой.
11. На каждой бочке, кроме бочек для хлора и фосгена, должен быть установлен на одном из днищ вентиль для наполнения и слива среды. При установке вентиля на вогнутом днище бочки он должен закрываться колпаком, а при установке на выпуклом днище кроме колпака обязательно устройство обхватной ленты (юбки).
У бочек для хлора и фосгена должны быть наливной и сливной вентили, снабженные сифонами.
12. Боковые штуцера вентилей для слива и налива горючих газов должны иметь левую резьбу.
13. Цистерны, предназначенные для перевозки взрывоопасных горючих веществ, вредных веществ 1-го и 2-го классов опасности по ГОСТ 12.1.007, должны иметь на сифонных трубках для слива скоростной клапан, исключающий выход газа при разрыве трубопровода.
14. Пропускная способность предохранительных клапанов, устанавливаемых на цистернах для сжиженного кислорода, азота и других криогенных жидкостей, должна определяться по сумме расчетной испаряемости жидкостей и максимальной производительности устройства для создания давления в цистерне при ее опорожнении.
Под расчетной испаряемостью принимается количество жидкого кислорода, азота (криогенной жидкости) в килограммах, которое может испаряться в течение часа под действием тепла, получаемого цистерной из окружающей среды при температуре наружного воздуха 50° С.
Под максимальной производительностью устройства для создания давления в цистерне при ее опорожнении принимается количество газа в килограммах, которое может быть введено в цистерну в течение часа при работе с полной нагрузкой испарителя или другого источника давления.
15. Организации, осуществляющие наполнение, и наполнительные станции обязаны вести журнал наполнения по установленной администрацией форме, в котором, в частности, должны быть указаны:
дата наполнения;
наименование изготовителя цистерны и бочек;
заводской и регистрационный номера для цистерн и заводской номер для бочек;
подпись лица, производившего наполнение.
При наполнении наполнительной станцией цистерн и бочек различными газами администрация должна вести по каждому газу отдельный журнал наполнения.
16. Цистерны и бочки можно заполнять только тем газом, для перевозки и хранения которого они предназначены.
17. Перед наполнением цистерн и бочек газами ответственным лицом, назначенным администрацией, должен быть произведен тщательный осмотр наружной поверхности, проверены исправность и герметичность арматуры, наличие остаточного давления и соответствие имеющегося в них газа назначению цистерны или бочки. Результаты осмотра цистерн и бочек и заключение о возможности их наполнения должны быть записаны в журнал.
18. Запрещается наполнять газом неисправные цистерны или бочки, а также если:
истек срок назначенного освидетельствования;
отсутствуют или неисправны арматура и контрольно-измерительные приборы;
отсутствует надлежащая окраска или надписи;
в цистернах или бочках находится не тот газ, для которого они предназначены.
Потребитель, опорожняя цистерны, бочки, обязан оставлять в них избыточное давление газа не менее 0,05 МРа (0,5 kgf/cm2).
Для сжиженных газов, упругость паров которых в зимнее время может быть ниже 0,05 МРа (0,5 kgf/cm2), остаточное давление устанавливается производственной инструкцией организации, осуществляющей наполнение.
19. Наполнение и опорожнение цистерн и бочек газами должны производиться по инструкции, составленной и утвержденной в установленном порядке.
Наполнение цистерн и бочек сжиженными газами должно соответствовать нормам, указанным в таблице 19.
Таблица 19

Наименование
газа

Масса газа на 1 литр вместимости
цистерны или бочки, kg, не более

Вместимость цистерны или
бочки на 1 kg газа, 1, не менее

Азот0,7701,30
Аммиак0,5701,76
Бутан0,4882,05
Бутилен0,5261,90
Пропан0,4252,35
Пропилен0,4452,25
Фосген, хлор1,2500,80
Кислород1,0800,926
Для газов, не указанных в данной таблице, норма наполнения устанавливается производственными инструкциями организаций-изготовителей исходя из того, чтобы при наполнении сжиженными газами, у которых критическая температура выше 50° С, в цистернах и бочках был достаточный объем газовой подушки, а при наполнении сжиженными газами, у которых критическая температура ниже 50° С, давление в цистернах и бочках при температуре 50° С не превышало установленного для них расчетного давления.
При хранении и транспортировке наполненные бочки должны быть защищены от воздействия солнечных лучей и от местного нагревания.
При перевозке сжиженных газов в железнодорожных цистернах необходимо соблюдать требования правил безопасности при перевозке опасных грузов железнодорожным транспортом.
20. Величина наполнения цистерн и бочек сжиженными газами должна определяться взвешиванием или другим надежным способом контроля.
21. Если при наполнении цистерн или бочек будет обнаружен пропуск газа, наполнение должно быть прекращено, газ из цистерны или бочки удален; наполнение может быть возобновлено только после исправления имеющихся повреждений.
22. После наполнения цистерн или бочек газом на боковые штуцера вентилей должны быть установлены заглушки, а арматура цистерн закрыта предохранительным колпаком, который должен быть запломбирован.
23. Транспортировка цистерн и бочек должна производиться согласно правилам соответствующих министерств, ведомств.
ПРИЛОЖЕНИЕ 17
к
Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
Требования к баллонам
1. Баллоны вместимостью более 100 литров, устанавливаемые в качестве расходных емкостей для сжиженных газов, которые используются как топливо на автомобилях и других транспортных средствах, кроме вентиля и предохранительного клапана должны иметь указатель максимального уровня наполнения. На таких баллонах также допускается установка специального наполнительного клапана, вентиля для отбора газа в парообразном состоянии, указателя уровня сжиженного газа в баллоне и спускной пробки.
2. Боковые штуцера вентилей для баллонов, наполняемых водородом и другими горючими газами, должны иметь левую резьбу, а для баллонов, наполняемых кислородом и другими негорючими газами, — правую резьбу.
3. Каждый вентиль баллонов для взрывоопасных горючих веществ, вредных веществ 1-го и 2-го классов опасности по ГОСТ 12.1.007 должен быть снабжен заглушкой, навертывающейся на боковой штуцер.
4. Вентили в баллонах для кислорода должны ввертываться с применением уплотняющих материалов, загорание которых в среде кислорода исключено.
5. На верхней сферической части каждого баллона должны быть выбиты и отчетливо видны следующие данные:
товарный знак изготовителя;
номер баллона;
фактическая масса порожнего баллона (kg): для баллонов вместимостью до 12 литров включительно — с точностью до 0,1 kg; свыше 12 до 55 литров включительно — с точностью до 0,2 kg; масса баллонов вместимостью свыше 55 литров указывается в соответствии с ГОСТ или ТУ на их изготовление;
дата (месяц, год) изготовления и год следующего освидетельствования;
рабочее давление Р, МРа (kgf/cm2);
пробное гидравлическое давление Рпр, МРа (kgf/cm2);
вместимость баллонов, литров: для баллонов вместимостью до 12 литров включительно — номинальная; для баллонов вместимостью свыше 12 до 55 литров включительно — фактическая с точностью до 0,3 литра; для баллонов вместимостью свыше 55 литров — в соответствии с НД на их изготовление;
клеймо ОТК изготовителя круглой формы диаметром 10 mm (за исключением стандартных баллонов вместимостью свыше 55 литров);
номер стандарта для баллонов вместимостью свыше 55 литров.
Высота знаков на баллонах должна быть не менее 6 mm, а на баллонах вместимостью свыше 55 литров — не менее 8 mm.
Масса баллонов, за исключением баллонов для ацетилена, указывается с учетом массы нанесенной краски, кольца для колпака и башмака, если таковые предусмотрены конструкцией, но без массы вентиля и колпака.
На баллонах вместимостью до 5 литров или с толщиной стенки менее 5 mm паспортные данные могут быть выбиты на пластине, припаянной к баллону, или нанесены эмалевой или масляной краской.
6. Баллоны для растворенного ацетилена должны быть заполнены соответствующим количеством пористой массы и растворителя. За качество пористой массы и за правильность наполнения баллонов ответственность несет организация, наполняющая баллон пористой массой. За качество растворителя и за правильную его дозировку ответственность несет организация, производящая заполнение баллонов растворителем.
После заполнения баллонов пористой массой и растворителем на его горловине выбивается масса тары (масса баллона без колпака, но с пористой массой и растворителем, башмаком, кольцом и вентилем).
7. Наружная поверхность баллонов окрашивается в соответствии с таблицей 20.
Таблица 20

Окраска и нанесение надписей на баллоны

Наименование газа

Окраска баллонов

Текст надписиЦвет надписиЦвет полосы
АзотЧернаяАзотЖелтыйКоричневый
АммиакЖелтаяАммиакЧерный-«-
Аргон сыройЧернаяАргон сыройБелыйБелый
Аргон технический-«-Аргон техническийСинийСиний
Аргон чистыйСераяАргон чистыйЗеленыйЗеленый
АцетиленБелаяАцетиленКрасный-«-
БутиленКраснаяБутиленЖелтыйЧерный
НефтегазСераяНефтегазКрасный-«-
БутанКраснаяБутанБелый-«-
ВодородТемно-зеленаяВодородКрасный-«-
ВоздухЧернаяСжатый воздухБелый-«-
ГелийКоричневаяГелий-«--«-
Закись азотаСераяЗакись азотаЧерный-«-
КислородГолубаяКислород-«--«-
Кислород
медицинский
-«-Кислород
медицинский
-«--«-
СероводородБелаяСероводородКрасныйКрасный
Сернистый
ангидрид
ЧернаяСернистый
ангидрид
БелыйЖелтый
Углекислота-«-УглекислотаЖелтый-«-
ФосгенЗащитная-«--«-Красный
Фреон-11АлюминиеваяФреон-11ЧерныйСиний
Фреон-12То жеФреон-12-«--«-
Фреон-13-«-Фреон-13-«-2 красные
Фреон-22-«-Фреон-22-«-2 желтые
ХлорЗащитная-«--«-Зеленый
ЦиклопропанОранжеваяЦиклопропанЧерныйЗеленый
ЭтиленФиолетоваяЭтиленКрасный-«-
Все другие
горючие газы
КраснаяНаименование газаБелый-«-
Все другие
негорючие газы
ЧернаяНаименование газаЖелтый-«-
Окраска баллонов и надписи на них могут производиться масляными, эмалевыми или нитрокрасками.
Окраска вновь изготовленных баллонов и нанесение надписей производятся изготовителями, а при эксплуатации — наполнительными станциями или испытательными пунктами.
Цвет окраски и текст надписей для баллонов, используемых в специальных установках или предназначенных для наполнения газами специального назначения, должны быть согласованы с Государственной инспекцией «Саноатгеоконтехназорат».
8. Надписи на баллонах наносят по окружности на длину не менее 1/3 окружности, а полосы — по всей окружности, причем высота букв на баллонах вместимостью более 12 литров должна быть 60 mm, а ширина полосы 25 mm. Размеры надписей и полос на баллонах вместимостью до 12 литров должны определяться в зависимости от величины боковой поверхности баллонов.
ПРИЛОЖЕНИЕ 18
к
Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
Требования к освидетельствованию баллонов
1. Проверка качества изготовления, освидетельствование и приемка изготовленных баллонов производятся работниками отдела технического контроля изготовителя в соответствии с требованиями НТД на баллоны.
Величина пробного давления и время выдержки баллонов под пробным давлением устанавливаются изготовителем для стандартных баллонов — по государственным стандартам, для нестандартных — по техническим условиям, при этом пробное давление должно быть не менее чем полуторное от рабочего давления.
2. Пробное давление для баллонов, изготовленных из материала, отношение временного сопротивления к пределу текучести которого более 2, может быть снижено до 1,25 рабочего давления.
3. Баллоны в организации-изготовителе, за исключением баллонов для ацетилена, после гидравлического испытания должны также подвергаться пневматическому испытанию давлением, равным рабочему давлению.
При пневматическом испытании баллоны должны быть погружены в ванну с водой. Баллоны для ацетилена должны подвергаться пневматическому испытанию в организациях, наполняющих баллоны пористой массой. Бесшовные баллоны с двумя открытыми горловинами испытанию на герметичность в организации-изготовителе не подвергаются, кроме баллонов, предназначенных для работы со средами 1, 2, 3, 4-го классов опасности по ГОСТ 12.1.007.
4. Баллоны новой конструкции или баллоны, изготовленные из ранее не применяемых материалов, должны быть испытаны по специальной программе, предусматривающей, в частности, доведение баллонов до разрушения, при этом запас прочности по минимальному значению временного сопротивления металла при 20° С должен быть не менее 2,6 с пересчетом на наименьшую толщину стенки без прибавки на коррозию.
5. Результаты освидетельствования изготовленных баллонов заносятся ОТК изготовителя в ведомость, в которой должны быть отражены следующие данные:
номер баллона;
дата (месяц и год) изготовления (испытания) баллона и следующего освидетельствования;
масса баллона, kg;
вместимость баллона, литр;
рабочее давление, МРа (kgf/cm2);
пробное давление, МРа (kgf/cm2);
подпись представителя ОТК изготовителя.
Все заполненные ведомости должны быть пронумерованы, прошнурованы и храниться в делах ОТК организации.
6. Освидетельствование баллонов, за исключением баллонов для ацетилена, включает:
осмотр внутренней, за исключением баллонов для сжиженного углеводородного газа (пропан-бутана) вместимостью до 55 литров, и наружной поверхности баллонов;
проверку массы и вместимости;
гидравлическое испытание.
Проверка массы и вместимости бесшовных баллонов до 12 литров включительно и свыше 55 литров, а также сварных баллонов независимо от вместимости не производится.
7. Результаты освидетельствования баллонов, за исключением баллонов для ацетилена, записываются лицом, освидетельствовавшим баллоны, в журнал испытаний, имеющий, в частности, следующие графы:
1. Товарный знак изготовителя.
2. Номер баллона.
3. Дата (месяц, год) изготовления баллона.
4. Дата произведенного и следующего освидетельствования.
5. Масса, выбитая на баллоне, kg.
6. Масса баллона, установленная при освидетельствовании, kg.
7. Вместимость баллона, выбитая на баллоне, 1.
8. Вместимость баллона, определенная при освидетельствовании, 1.
9. Рабочее давление Р, МРа (kgf/cm2).
10. Отметка о пригодности баллона.
11. Подпись лица, производившего освидетельствование баллона.
8. Освидетельствование баллонов для ацетилена должно производиться на ацетиленовых наполнительных станциях не реже чем через 5 лет и состоит из:
осмотра наружной поверхности;
проверки пористой массы;
пневматического испытания.
9. Состояние пористой массы в баллонах для ацетилена должно проверяться на наполнительных станциях не реже чем через 24 месяца.
При удовлетворительном состоянии пористой массы на каждом баллоне должны быть выбиты:
год и месяц проверки пористой массы;
клеймо наполнительной станции;
клеймо диаметром 12 mm с изображением букв «Пм», удостоверяющее проверку пористой массы.
10. Баллоны для ацетилена, наполненные пористой массой, при освидетельствовании испытывают азотом под давлением 3,5 МРа (35 kgf/cm2).
Чистота азота, применяемого для испытания баллонов, должна быть не ниже 97% по объему.
11. Результаты освидетельствования баллонов для ацетилена заносят в журнал испытания, имеющий, в частности, следующие графы:
1. Номер баллона.
2. Товарный знак изготовителя.
3. Дата (месяц, год) изготовления баллона.
4. Подпись лица, производившего освидетельствование баллона.
5. Дата проведенного и следующего освидетельствования баллона.
12. Осмотр баллонов производится в целях выявления на их стенках коррозии, трещин, плен, вмятин и других повреждений (для установления пригодности баллонов к дальнейшей эксплуатации). Перед осмотром баллоны должны быть тщательно очищены и промыты водой, а в необходимых случаях промыты соответствующим растворителем или дегазированы.
13. Баллоны, в которых при осмотре наружной и внутренней поверхностей выявлены трещины, плены, вмятины, отдулины, раковины и риски глубиной более 10% номинальной толщины стенки, надрывы и выщербления, износ резьбы горловины и отсутствуют некоторые паспортные данные, должны быть выбракованы.
Ослабление кольца на горловине баллона не может служить причиной браковки последнего. В этом случае баллон может быть допущен к дальнейшему освидетельствованию после закрепления кольца или замены его новым.
Баллоны, у которых обнаружена косая или слабая насадка башмака, к дальнейшему освидетельствованию не допускаются до перенасадки башмака.
14. Емкость баллона определяют по разности между весом баллона, наполненного водой, и весом порожнего баллона или при помощи мерных бачков.
15. Отбраковка баллонов по результатам наружного и внутреннего осмотра должна производиться в соответствии с НТД на их изготовление.
Запрещается эксплуатация баллонов, на которых выбиты не все данные, предусмотренные п. 5 приложения 19 настоящих Правил.
Закрепление или замена ослабленного кольца на горловине или башмаке должны быть выполнены до освидетельствования баллона.
16. Бесшовные стандартные баллоны вместимостью от 12 до 55 литров при уменьшении массы на 7,5% и выше, а также при увеличении их вместимости более чем на 1% бракуются и изымаются из эксплуатации.
17. Баллоны, переведенные на пониженное давление, могут использоваться для заполнения газами, рабочее давление которых не превышает допустимое для данных баллонов, при этом на них должны быть выбиты: масса; рабочее давление Р, МРа (kgf/cm2); пробное давление Рпр, МРа (kgf/cm2); дата проведенного и следующего освидетельствования и клеймо испытательного пункта.
Ранее нанесенные сведения на баллоне, за исключением номера баллона, товарного знака изготовителя и даты изготовления, должны быть забиты.
18. Забракованные баллоны независимо от их назначения должны быть приведены в негодность (путем нанесения насечек на резьбе горловины или просверливания отверстий на корпусе), исключающую возможность их дальнейшего использования.
19. Освидетельствование баллонов должно производиться в отдельных, специально оборудованных помещениях. Температура воздуха в этих помещениях должна быть не ниже 12° С.
Для внутреннего осмотра баллонов допускается применение электрического освещения напряжением не выше 12 V.
При осмотре баллонов, наполняющихся взрывоопасными газами, арматура ручной лампы и ее штепсельное соединение должны быть во взрывобезопасном исполнении.
20. Наполненные газом баллоны, находящиеся на длительном складском хранении, при наступлении очередных сроков периодического освидетельствования подвергаются представителем администрации организации освидетельствованию в выборочном порядке в количестве не менее 5 шт. из партии до 100 баллонов, 10 шт. — из партии до 500 баллонов и 20 шт. — из партии свыше 500 баллонов.
При удовлетворительных результатах освидетельствования срок хранения баллонов устанавливается лицом, производившим освидетельствование, но не более чем 2 года. Результаты выборочного освидетельствования оформляются соответствующим актом.
При неудовлетворительных результатах освидетельствования производится повторное освидетельствование баллонов в таком же количестве.
В случае неудовлетворительных результатов при повторном освидетельствовании дальнейшее хранение всей партии баллонов не допускается, газ из баллонов должен быть удален в срок, указанный лицом (представителем администрации), производившим освидетельствование, после чего баллоны должны быть подвергнуты техническому освидетельствованию каждый в отдельности.
ПРИЛОЖЕНИЕ 19
к
Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
Требования по эксплуатации баллонов
1. Выпуск газов из баллонов в емкости с меньшим рабочим давлением должен производиться через редуктор, предназначенный для данного газа и окрашенный в соответствующий цвет.
Камера низкого давления редуктора должна иметь манометр и пружинный предохранительный клапан, отрегулированный на соответствующее разрешенное давление в емкости, в которую перепускается газ.
2. При невозможности из-за неисправности вентилей выпустить на месте потребления газ из баллонов последние должны быть возвращены на наполнительную станцию. Выпуск газа из таких баллонов на наполнительной станции должен производиться в соответствии с инструкцией, утвержденной в установленном порядке.
3. Наполнительные станции, производящие наполнение баллонов сжатыми, сжиженными и растворимыми газами, обязаны вести журнал наполнения баллонов, в котором, в частности, должны быть указаны:
дата наполнения;
номер баллона;
дата освидетельствования;
масса газа (сжиженного) в баллоне, kg;
подпись лица, наполнившего баллон.
Если на одной из станций производится наполнение баллонов различными газами, то по каждому газу должен вестись отдельный журнал наполнения.
4. Наполнение баллонов газами должно производиться по инструкции, разработанной и утвержденной организацией в установленном порядке с учетом свойств газа, местных условий и требований типовой инструкции по наполнению баллонов газами. Наполнение баллонов сжиженными газами должно соответствовать нормам, указанным в таблице 21.
Таблица 21

Наименование газа

Масса газа на 11
вместимости баллона,
kg, не более
Вместимость
баллона, приходящегося
на 1 kg газа, 1, не менее
Аммиак0,5701,76
Бутан0,4882,05
Бутилен, изобутилен0,5261,90
Окись этилена0,7161,40
Пропан0,4252,35
Пропилен0,4452,25
Сероводород, фосген, хлор1,2500,80
Углекислота0,7201,34
Фреон-111,2000,83
Фреон-121,1000,90
Фреон-130,6001,67
Фреон-22

1,800

1,00
Хлористый метил, хлористый этил

0,800

1,25
Этилен

0,286

3,50
Для газов, не указанных в данной таблице, норма наполнения устанавливается производственными инструкциями наполнительных станций.
5. Баллоны, наполняемые газом, должны быть прочно укреплены и плотно присоединены к наполнительной рампе.
6. Запрещается наполнять газом баллоны, у которых:
истек срок назначенного освидетельствования;
истек срок проверки пористой массы;
поврежден корпус баллона;
неисправны вентили;
отсутствуют надлежащая окраска или надписи;
отсутствует избыточное давление газа;
отсутствуют установленные клейма.
Наполнение баллонов, в которых отсутствует избыточное давление газов, производится после предварительной их проверки в соответствии с инструкцией организации, осуществляющей наполнение (наполнительной станции).
7. Перенасадка башмаков и колец для колпаков, замена вентилей должны производиться на пунктах по освидетельствованию баллонов.
Вентиль после ремонта, связанного с его разборкой, должен быть проверен на плотность при рабочем давлении.
8. Производить насадку башмаков на баллоны разрешается только после выпуска газа, вывертывания вентилей и соответствующей дегазации баллонов.
Очистка и окраска наполненных газом баллонов, а также укрепление колец на их горловине запрещаются.
9. Баллоны с ядовитыми газами должны храниться в специальных закрытых помещениях, устройство которых регламентируется соответствующими нормами и положениями.
10. Наполненные баллоны с насаженными на них башмаками должны храниться в вертикальном положении. Для предохранения от падения баллоны должны устанавливаться в специально оборудованные гнезда, клетки или ограждаться барьером.
11. Баллоны, которые не имеют башмаков, могут храниться в горизонтальном положении на деревянных рамах или стеллажах. При хранении на открытых площадках разрешается укладывать баллоны с башмаками в штабеля с прокладками из веревки, деревянных брусьев или резины между горизонтальными рядами.
При укладке баллонов в штабеля высота последних не должна превышать 1,5 m. Вентили баллонов должны быть обращены в одну сторону.
12. Склады для хранения баллонов, наполненных газами, должны быть одноэтажными с покрытиями легкого типа и не иметь чердачных помещений. Стены, перегородки, покрытия складов для хранения газов должны быть из несгораемых материалов не ниже II степени огнестойкости; окна и двери должны открываться наружу. Оконные и дверные стекла должны быть матовые или закрашены белой краской. Высота складских помещений для баллонов должна быть не менее 3,25 m от пола до нижних выступающих частей кровельного покрытия.
Полы складов должны быть ровные с нескользкой поверхностью, а складов для баллонов с горючими газами — с поверхностью из материалов, исключающих искрообразование при ударе о них какими-либо предметами.
13. Оснащение складов для баллонов с горючими газами должно отвечать нормам для помещений, опасных в отношении взрывов.
14. В складах должны быть вывешены инструкции, правила и плакаты по обращению с баллонами, находящимися на складе.
15. Склады для баллонов, наполненных газом, должны иметь естественную или искусственную вентиляцию в соответствии с требованиями санитарных норм проектирования.
16. Склады для баллонов с взрыво- и пожароопасными газами должны находиться в зоне молниезащиты.
17. Складское помещение для хранения баллонов должно быть разделено несгораемыми стенами на отсеки, в каждом из которых допускается хранение не более 500 баллонов (40 1) с горючими или ядовитыми газами и не более 1000 баллонов (40 1) с негорючими и неядовитыми газами.
Отсеки для хранения баллонов с негорючими и неядовитыми газами могут быть отделены несгораемыми перегородками высотой не менее 2,5 m с открытыми проемами для прохода людей и проемами для средств механизации. Каждый отсек должен иметь самостоятельный выход наружу.
18. Разрывы между складами для баллонов, наполненных газами, между складами и смежными производственными зданиями, общественными помещениями, жилыми домами должны удовлетворять требованиям НТД.
19. Перемещение баллонов в пунктах наполнения и потребления газов должно производиться на предназначенных для этого тележках или при помощи других специальных устройств.
20. Перевозка наполненных газами баллонов должна производиться на рессорном транспорте или на автокарах в горизонтальном положении обязательно с прокладками между баллонами. В качестве прокладок могут применяться деревянные бруски с вырезанными гнездами для баллонов, а также веревочные или резиновые кольца толщиной не менее 25 mm (по два кольца на баллон) или другие прокладки, предохраняющие баллоны от ударов друг о друга. Все баллоны во время перевозки должны укладываться вентилями в одну сторону.
Разрешается перевозка баллонов в специальных контейнерах, а также без контейнеров в вертикальном положении обязательно с прокладками между ними и ограждением от возможного падения.
ПРИЛОЖЕНИЕ 20
к
Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
Определение понятий однотипных сварных соединений
Однотипными сварными соединениями является группа сварных соединений, имеющих следующие общие признаки:
а) способ сварки;
б) марка (сочетание марок) основного металла.
В одну группу допускается объединять сварные соединения деталей из сталей различных марок, для сварки которых согласно технологии предусмотрено применение сварочных материалов одних и тех же марок (сочетаний марок);
в) марка (сочетание марок) сварочных материалов. В одну группу допускается объединять сварные соединения, выполненные с применением различных сварочных материалов, марки (сочетание марок), которые согласно технологии могут использоваться для сварки деталей из одной и той же стали; электроды должны иметь одинаковый вид покрытия по ГОСТ 9466 (основной, рутиловый, целлюлозный кислый);
г) номинальная толщина свариваемых деталей в зоне сварки. В одну группу допускается объединять соединения с номинальной толщиной деталей в зоне сварки в пределах одного из следующих диапазонов: до 3 mm включительно; от 3 до 10 mm включительно; от 10 до 50 mm включительно; свыше 50 mm.
Для угловых, тавровых и нахлесточных соединений указанные диапазоны относятся к привариваемым деталям; толщину основных деталей разрешается не учитывать;
д) радиус кривизны в зоне сварки. В одну группу допускается объединять сварные соединения деталей с радиусом кривизны в зоне сварки (для труб с половиной наружного номинального диаметра) в пределах одного из следующих диапазонов:
до 12,5 mm включительно;
от 12,5 до 50 mm включительно;
от 50 до 250 mm включительно;
свыше 250 mm (включая плоские детали).
Для угловых, тавровых и нахлесточных сварных соединений указанные диапазоны относятся к привариваемым деталям; радиусы кривизны основных деталей разрешается не учитывать;
е) вид сварного соединения (стыковое, угловое, тавровое, нахлесточное). В одну группу могут быть объединены угловые, тавровые и нахлесточные соединения, кроме угловых сварных соединений приварки штуцеров (труб) к элементам сосудов;
ж) форма подготовки кромок. В одну группу допускается объединять сварные соединения с одной из следующих форм подготовки кромок:
с односторонней разделкой кромок и углом их скоса более 8°;
с односторонней разделкой кромок и углом их скоса до 8° включительно (узкая разделка);
с двусторонней разделкой кромок;
без разделки кромок;
з) способ сварки корневого слоя: на остающейся подкладке (подкладном кольце), на расплавляемой подкладке, без подкладки (свободное формирование обратного валика) с подваркой корня шва;
и) термический режим сварки: с предварительным и сопутствующим подогревом, без подогрева, с послойным охлаждением;
к) режим термической обработки сварного соединения.
