ОБ УТВЕРЖДЕНИИ «ИНСТРУКЦИИ ПО ПРОСТРЕЛОЧНО-ВЗРЫВНЫМ РАБОТАМ В СКВАЖИНАХ»

Инструкция по прострелочно-взрывным работам в скважинах

Глава I. ОБЩИЕ ТРЕБОВАНИЯ

§ 1. Состав и структура работ

§ 2. Проектирование и организация работ

§ 3. Условия проведения работ

§ 4. Общие правила производства прострелочно-взрывных работ

Глава II. ВСКРЫТИЕ ПЛАСТОВ СТРЕЛЯЮЩИМИ ПЕРФОРАТОРАМИ

§ 5. Основные положения

§ 6. Методика работ

Глава III. ИНТЕНСИФИКАЦИЯ ПРИТОКА ВЗРЫВНЫМИ МЕТОДАМИ

§ 7 Основные положения

§ 8. Методика работ

Глава IV. ВЗРЫВНЫЕ ИЗОЛЯЦИОННЫЕ РАБОТЫ В СКВАЖИНАХ

§ 9. Основные положения

§ 10. Методика работ

Глава V. ВЗРЫВНЫЕ РАБОТЫ ПО ПРЕДОТВРАЩЕНИЮ ПРОИЗВОДСТВЕННЫХ НЕПОЛАДОК И ЛИКВИДАЦИИ АВАРИЙ В СКВАЖИНАХ

§ 11. Основные положения

§ 12. Методика работ

§ 13. Заключительное положение

Таблица 1
Комплекс стреляющих перфораторов, рекомендуемых для вскрытых пластов

Таблица 2
Минимально допустимые диаметральные зазоры (разница в диаметрах) между стреляющими перфораторами и стенкой обсадной колонны или НКТ

Таблица 3
Эксплуатационные характеристики генераторов и аккумуляторов давления

Таблица 4
Выбор величины заряда генератора давления ПГДБК-100М

Таблица 5
Выбор величины заряда генератора давления ПГДБК-150

Таблица 6

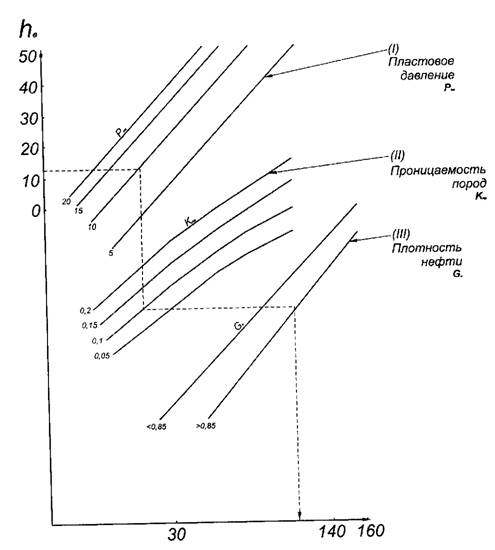

Номограмма для выбора массы пороховых зарядов (АДС-6)

Таблица 7
Эксплуатационные характеристики взрывных пакеров.

В соответствии с Законом Республики Узбекистан «О промышленной безопасности опасных производственных объектов» и постановлением Кабинета Министров Республики Узбекистан от 10 июля 2004 г. №323 «Об организации деятельности Государственной инспекции по надзору за безопасным ведением работ в промышленности, горном деле и коммунально-бытовом секторе», приказываю:
1. Утвердить Инструкцию по прострелочно-взрывным работам в скважинах.
«УТВЕРЖДЕНА»
приказом Государственной инспекции «Саноатконтехназорат» от 5 января 2009 г. № 2
в) на основании полученной заявки партии (отряду) выдается «Заказ-наряд (паспорт) на прострелочно-взрывные работы (приложение 1), «Наряд-путевка для получения ВМ и ПВА (приложение 2) и путевой лист. Для привязки интервала ПВР к геологическому разрезу начальник партии (отряда) получает диаграмму ранее проведенного радиоактивного каротажа (РК).
Каротажный подъемник должен быть поставлен на тормоза и надежно закреплен упорами под колеса. Для направления кабеля при спускоподъемных операциях подъемник должен быть укомплектован подвесным и направляющим блоками. При наличии буровой вышки подвесной блок подвешивается на крюк талевой системы. На подвесном блоке устанавливается датчик натяжения, обеспечивающий измерение силы натяжения кабеля. Направляющий блок устанавливается на специальном узле крепления, который постоянно закреплен на основании буровой на расстоянии от ротора буровой не более 2 м. Узел крепления направляющего блока испытывается на нагрузку, в 2,5 раза превышающую вес каротажного кабеля длиной, равной проектной глубине скважины. На направляющем блоке устанавливается датчик, служащий для измерения глубины и скорости спуска и подъема ПВА (23).
1) При вскрытии пластов при депрессии необходимо учитывать, что в результате отражения ударных волн от забоя скважины и расширения продуктов взрыва могут возникнуть временные значительные репрессии, под действием которых скважинная жидкость будет нагнетаться в пласт. Кроме того, смешивание пластового флюида со скважинной жидкостью может привести к образованию в стволе скважины кристаллогидратных пробок и высоковязких малоподвижных соединений. Поэтому перед перфорацией при депрессии башмак НКТ или НКТ с перфоратором ПНКТ спускают до такой глубины, чтобы была обеспечена возможность замены жидкости на водные растворы соответствующих солей с заполнением таким раствором интервала перфорации и выше него на 100 — 200 м. После замены жидкости перфоратор или НКТ устанавливают в необходимое положение, оборудуют устье и приступают к созданию депрессии.
2) При вскрытии пластов при репрессии в скважину необходимо спустить НКТ с промывкой до забоя. После этого в скважину закачивают 3 — 5 м3 жидкости воды, обработанной растворителями, или раствора на нефтяной основе (инвертной эмульсии). Объем закачиваемой жидкости должен обеспечить заполнение ствола скважины в интервале перфорации и на 100 — 150 м выше него. Эффективна также полная замена жидкости в скважине на растворы солей, обеспечивающие достаточно высокую их плотность. При использовании растворов солей хлористого кальция и хлористого цинка не рекомендуется применять перфораторы с открытыми детонационными цепями типа ПКС, ПКСУЛ и КПРУ. При вскрытии пластов при репрессии перфоратором ПНКТ замена жидкости в интервале перфорации и над ним на высоту 100 — 200 м производится после спуска НКТ вместе с перфоратором.
56. В соответствии с принятым методом вскрытия пластов перфорацией и предусматриваемым составом заполняющей скважину жидкости устанавливают по табл. 1 оптимальный типоразмер стреляющего перфоратора. При использовании таблицы 1 необходимо учитывать следующие особенности ее построения. На пересечении вертикальных и горизонтальных строк может находиться одно или несколько чисел. Одно число показывает, что данный параметр одинаков для всех типов перфораторов, помещенных в рассматриваемой графе. Два числа, располагающиеся по горизонтали и разделенные через точку с запятой, указывают на существование у перфораторов, помещенных в данной вертикальной графе, двух модификаций, отличающихся условиями применения. Два числа, расположенные по горизонтали и разделенные чертой, показывают пределы изменения условий, при которых могут использоваться перфораторы, находящиеся в данной вертикальной графе. Два или три числа, расположенные по вертикали показывают параметры применения каждого перфоратора из находящихся в данной вертикальной графе. При этом первому сверху перфоратору соответствует первый сверху параметр, второму — второй и т. д. Если на пересечении горизонтальной строки и вертикальной графы находятся две группы чисел, разделенные горизонтальной чертой, то это свидетельствует о том, что параметры, находящиеся над чертой, относятся к первому сверху перфоратору, а под чертой — ко второму перфоратору, помещенным в данной вертикальной графе.
4) Взрывной пакер типа ПВР 48 может быть спущен в заданный интервал через насосно-компрессорные трубы диаметром 73 мм и выше. В этом случаев с помощью специального устройства многократного применения в скважину доставляется пружинно-рычажная система, создающая предварительную опору, на которой малогабаритной колонкой с принудительным вытеснением цементного раствора устанавливают цементный мост. Взрывной пакер типа ПВР 48 применяют в тех случаях, когда целесообразно провести работы по установке разобщающихся мостов, не прибегая к подъему насосно-компрессорных труб, особенно если необходимо разобщить два пласта, близко отстоящие друг от друга. Необходимым условием получения качественного разобщающего моста с помощью взрывного пакера ПВР 48 является полное отсутствие перетоков жидкости или газирования в интервале установки моста.
ПРИЛОЖЕНИЕ 1
К
Инструкции по прострелочно-взрывным работам в скважинах
Заказчик_________

УТВЕРЖДАЮ

________________________________________________

руководитель взрывных работ предприятия

__________________________________________200__г.

НАРЯД-ЗАКАЗ (ПАСПОРТ)

на прострелочно-взрывные работы

Дата___________200 ___ г.
Вид работ и цель проведения__________________________________________________________________________________________
Площадь_____________________________________ Скважина №___________________________________________________________
Взрывник____________________________________Партия (отряд) №________________________________________________________
Состав партии_______________________________________________________________________________________________________

1. Сведения по скважине

1.1. Тип скважины ___________________________________________________________________________________________________
1.2. Забой скважины, м _______________________________________________________________________________________________
1.3. Внутренний диаметр обсадной колонны, мм _________________________________________________________________________
1.4. Число обсадных колонн в интервале работ, шт.______________________________________________________________________

Башмак обсадной колонны, м_____________________________________________________________________________________

Толщина стенок обсадных колонн в интервале работ, мм______________________________________________________________

1.5. Внутренний диаметр насосно-компрессорных труб (НКТ), мм___________________________________________________________

Башмак НКТ, м __________________________________________________________________________________________________

1.6. Максимальный угол наклона скважины______________________________________________________________________________
1.7. Сведения о цементировании скважины:

Высота подъема цемента за колонной, м____________________________________________________________________________

Качество цементирования _______________________________________________________________________________________

1.8. Промывочная жидкость:

Тип_________ Уровень, м__________ Плотность, кг/м3_______________________________________________________________

Вязкость, с______________________ Водоотдача, см3 30 мин__________________________________________________________

1.9. Интервал прострелочно-взрывных работ (ПВР), м_____________________________________________________________________
1.10. Пластовое давление, мПа_________________________________________________________________________________________
1.11. Температура в интервале работ, °С_________________________________________________________________________________
1.12. Наличие перетока жидкости ______________________________________________________________________________________
1.13. Устьевое оборудование скважины_________________________________________________________________________________

(буровой станок, А-50 и др.)

1.14. Сведения о ранее проведенных ПВР:

Дата проведения ПВР___________________ Интервал ПВР, м __________________________________________________________

Тип прострелочно-взрывного аппарата (ПВА) __________________________________________________________________

Плотность снаряжения ПВА на 1 м __________________________________________________________________

Диспетчер____________________________

2. Сведения о ПВА

2.1. Тип ПВА ____________________________ 2.2. Тип заряда, шашки________________________________________________________
2.3. Масса ВВ, г__________________________ 2.4. Тип детонирующего шнура_________________________________________________
2.5. Тип средства инициирования ______________________________________________________________________________________
2.6. Плотность снаряжения ПВА на 1 м __________________________________________________________________________________
2.7. Объем работ (общее число отверстий, торпед, взрывных пакеров и др.)
____________________________________________________________________________________________________________________
2.8. Применяемый груз_________________________________________________________________________________________________

Готовность ПВА до выезда на скважину проверил_________________

3. Сведения о геофизическом оборудовании

3.1. Тип подъемника__________________3.2. Тип каротажной лаборатории____________________________________________________
3.3. Тип лаборатории перфораторной станции_____________________________________________________________________________
3.4. Тип кабеля________________________________________________________________________________________________________

Готовность оборудования проверил__________________________________________

4. Работа на скважине

4.1. Контрольное шаблонирование скважины______________________________________________________________________________

проведено или нет

4.2. Метод привязки интервала ПВР к геологическому разрезу________________________________________________________________
4.3. Метод определения фактического положения интервала ПВР_____________________________________________________________
4.4. Работа в ночное время _____________________________________________________________________________________________

5. Меры безопасности

5.1. Опасная зона в радиусе____________ м от устья скважины до спуска ПВА и ___________________________________м после спуска.
5.2. Лаборатория перфораторной станции установлена на расстоянии_______________________________________ м от устья скважины.
5.3. Подъемник установлен на расстоянии _______________________________________________________________м от устья скважины.
5.4. Место сборки ПВА_________________________________________________________________________________________________
5.5. Хранение ВМ на скважине__________________________________________________________________________________________
5.6. Место нахождения рабочих при проведении ПВР_______________________________________________________________________
5.7. Площадка для установки геофизического оборудования подготовлена в соответствии с «Техническими условиями на подготовку скважин для проведения геофизических работ».
5.8. Подъемник, каротажная лаборатория и лаборатория перфораторной станции заземлены.
5.9. Прострелочно-взрывные работы проводить в строгом соответствии с требованиями «Единых правил безопасности при взрывных работах».
Дополнительные мероприятия___________________________________________________________________________________________

при авариях или производственных неполадках

____________________________________________________________________________________________________________________

Результаты ПВР ____________________________________________________________________________________________________________________________________

Начальник партии (отряда) _________________________________________

Заказчик__________________________________________________________

должность, подпись

Примечание: 1. п. 1.14. заполняется при интенсификации ПГД
2. Изменение нарядзаказа (паспорта) прострелочно-взрывных работ допускается только по согласованному решению руководства Заказчика и Подрядчика.
ПРИЛОЖЕНИЕ 2
К
Инструкции по прострелочно-взрывным работам в скважинах

АКТ

проверки готовности скважины к проведению ПВР

____________200___г. Заказчик_____________
Скважина №____________Подрядчик____________
Площадь______________
Мы, нижеподписавшиеся, представители Заказчика: буровой мастер _____________________ и электрик ______________,с одной стороны, и представители геофизического предприятия: начальник партии (отряда) _____________________________ и каротажник-перфораторщик ______________________, с другой стороны, составили настоящий акт о том, что нами проверена готовность скважины №______________________ к проведению прострелочно-взрывных работ.
В результате проверки установлено:
1. Глубина забоя скважины___________ м
2. Промывочная жидкость заготовлена в количестве____________ м3,
состав____________ , плотность____________кг/м3,
вязкость____________с, водоотдача____________ см3 30 мин.
3. Уровень промывочной жидкости в скважинем____________м.
4. При последнем спуске или подъеме бурового инструмента и шаблона наблюдались
__________________________________________________________________

(затяжки и другие осложнения)

5. Проходной диаметр перфораторной задвижки ______________________________________мм, перфораторная задвижка опрессована на максимальное давление____________________________мПа, (опрессовка на стенде «__»______________________200_г., на устье «__»_________________200_г.)
6. Для крепления направляющего блока имеется узел крепления испытаний на нагрузку _____________________________________________________т.
7. Буровая подготовлена в соответствии с действующими «Техническими условиями на подготовку скважин к геофизическим работам».
8. Состояние электрооборудования ____________________________________
__________________________________________________________________

(исправно)

9. Освещенность буровой: устье, приемные мостки_____________________лк, территория в радиусе 50 м__________________________лк.
10. Сопротивление изоляции кабеля____________________________________________________________________________________Ом
11. Для выполнения вспомогательных работ, связанных с ПВР, из состава буровой бригады геофизической партии (отряду) выделено_______________________________человек.
Буровой мастер________________ Начальник отряда___________________
Электрик_______________ Каротажник-перфораторщик________________
__________________________________________________________________
Акт проверки (готовности скважины к проведению работ) вручен начальнику партии (отряда) №________в_________часов_______минут «____»_____________200_г.
Особые замечания __________________________________________________
____________________________________________________________________________________________________________________________________

Начальник партии (отряда) ______________________________________

С замечаниями по подготовке скважины ознакомлены:

Буровой мастер_________________________________________________

ПРИЛОЖЕНИЕ 3
К
Инструкции по прострелочно-взрывным работам в скважинах
Предприятие______________________________ Партия (отряд)________________________________ Руководитель взрывных работ партии

(отряда)__________________________

(фамилия)

НАРЯД-ПУТЕВКА №_____

на производство взрывных работ «____»______________200___года

взрывнику__________________________________________________

Место работы, Заказчик, Скважина № интервал,м

Объем работ

Выписано ВМ

Выдано ВА по типам (кол-во).
Подпись диспетчера предприятия
Произведено выстрелов торпед, пикеро ваний,шт.
Наимено- вание ВМ, тип
Израсходовано ВА по типам (кол-во)
Единицы измерения
Подпись лица технического, подтверждающего расход ВМ
Количество
Возвращено, кол-во ВМ по типам
вид работкол-во отверстий торпед, пакеров, штподпись диспетчера предприятиянаименование ВМ, типединицы измеренияколичество

1

2

3

4

5

6

7

8

9

10

11

12

Выдачу ВМ со склада разрешаюОстаток ВМ сдал____________________________________________

( подпись взрывника)

Руководитель взрывных работ Остаток ВМ принял__________________________________________
Предприятия_______________________________________________

(дата, подпись зав. складом)

(подпись)

ВМ выдал __________________________________________________

(дата, подпись зав.складом)

ВМ получил________________________________________________

(подпись взрывника)

Фамилия работников, привлекаемых к подноске ВВ:__________________________________________________________________________
Примечание: При необходимости предприятия могут вносить в форму нарядпутевки изменения, согласованные с ГИ «Саноатконтехназорат»
Таблица 1
К
Инструкции по прострелочно-взрывным работам в скважинах

Основные технические характеристики перфораторов

Типы перфораторов

кумулятивные

пулевые

корпусные

бескорпусные

ПВКТ70

ПК85ДУ ПК105ДУ ПКЮЗПК80Н ПК95НПНКТ73 ПНКТ89ПКОТ73 ПКОТ89ПКОТ73 ПКОТ89ПКСУЛ80 ПКСУЛ80-1 ПКС105УПР43
ПР54
КПРУ65

1

2

3

4

5

6

7

8

9

10

Максимальная температура применения, °С

180, 200200170200200100, 150150150200

Максимально допустимое гидростатическое давление, мПа (на глубине установки перфоратора

801201007012050, 808080100

Минимально допустимое гидростатическое давление в скважине, мПа

1020 ЗПК073 10 ПКО73Е 20 ЗПК089 10 3ПКО89Е40
50
10
15
10
0,10,1

Минимальный внутренний диаметр обсадной колонны (или НКТ для малогабаритных перфораторов), мм

98
118
118
96
118
96
118
96
118
96
118
96
96
118
50
62
7698

Число обсадных труб в интервале перфорации, шт.

1
1-2
1 — 31 — 31 — 31 — 31 — 31
1-2
1-21 — 3

Репрессия «+»

+++++++++

Депрессия «—»

Максимальное число зарядов*, отстреливаемых за 1 спуск, шт.

2020250*60Т100°С 20Т100°С* 45100°С 15100°С*40Т100°С 20 Т100°С* 30Т190°С 15Т100°С*100*10030012

Максимальная плотность перфорации за 1 спуск, отв/м

1212610
6 ЗПК089 10 3ПКО89Е
106
11
6
1082

Полная длина** канала в стандартных условиях в комбинированной мишени, мм твердости породы 700 мПа (не менее)

95
145
145
185
265
185
250
155
250
155
250
165
165
275
120
150
200

Средний диаметр*** канала в комбинированной мишени, мм при твердости породы 700 мПа (не менее)

5
8,5
8,5
10
12
11
12
11
12
11
12
8
8
12
8
10
925
Таблица 2
К
Инструкции по прострелочно-взрывным работам в скважинах
Таблица 3
К
Инструкции по прострелочно-взрывным работам в скважинах
Таблица 4
К
Инструкции по прострелочно-взрывным работам в скважинах
Таблица 5
К
Инструкции по прострелочно-взрывным работам в скважинах
Таблица 6
К
Инструкции по прострелочно-взрывным работам в скважинах
Таблица 7
К
Инструкции по прострелочно-взрывным работам в скважинах

При обнаружение ошибки в акте, выделите и нажмите Ctrl+Enter.

© Центр правовой информации «Адолат» Министерства юстиции Республики Узбекистан
